Bonjour, je souhaite me construire ma 1ère CNC. 1500x1000.
Je voudrais travailler sur bois,alu, plexiglas.
Sur le net, je vois beaucoup de projet, mais mes lacunes sont en électronique.
Description de mon projet:
- Machine 1500x1000
- hauteur utilisation 100 mm.
- chassis en alu
- rails linéaires à billes
- vis à billes 1605
- 4 moteurs Nema 23
- broche à refroidissement air.
- logiciel Fusion 360
Par contre, je bug sur l'électronique !!!!
- quelle type de carte
- usb ou autres
Je sollicite vos expériences pour m'aider dans ma conception.
Merci de vos retours
2 réponses
bonsoir,

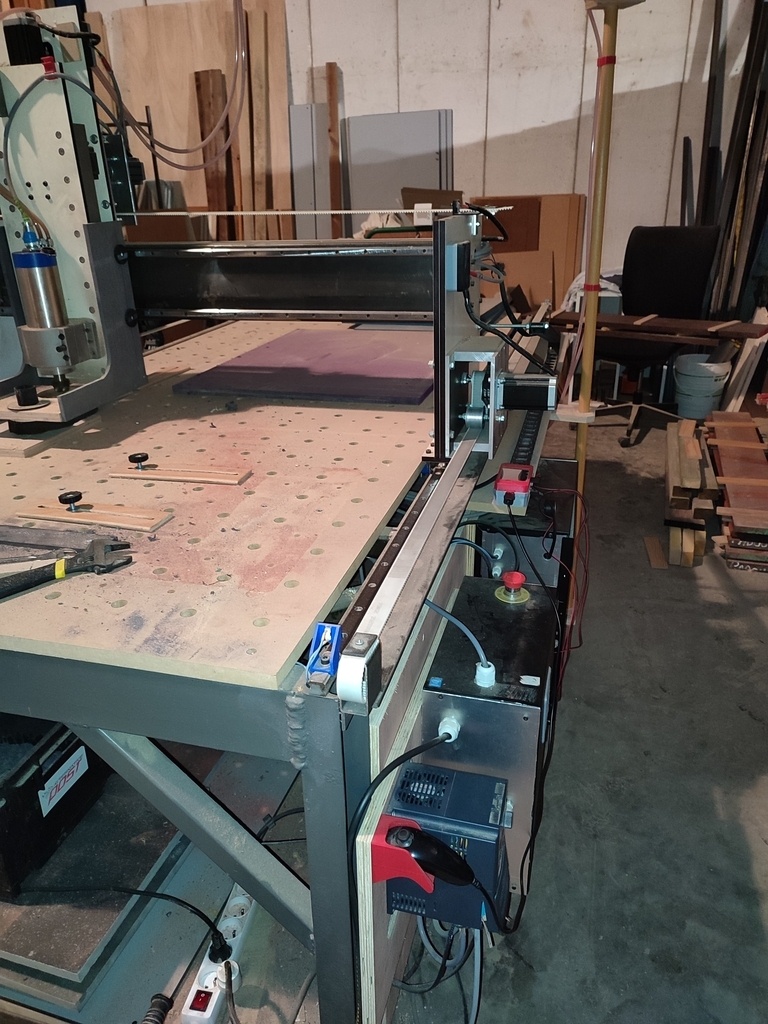

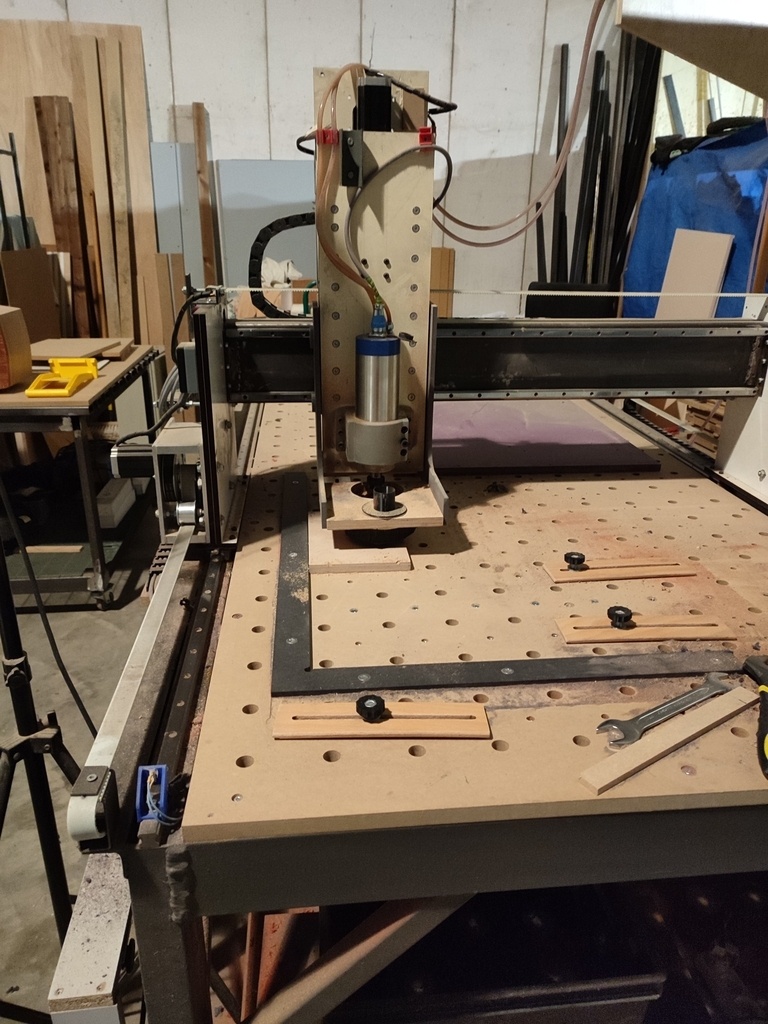

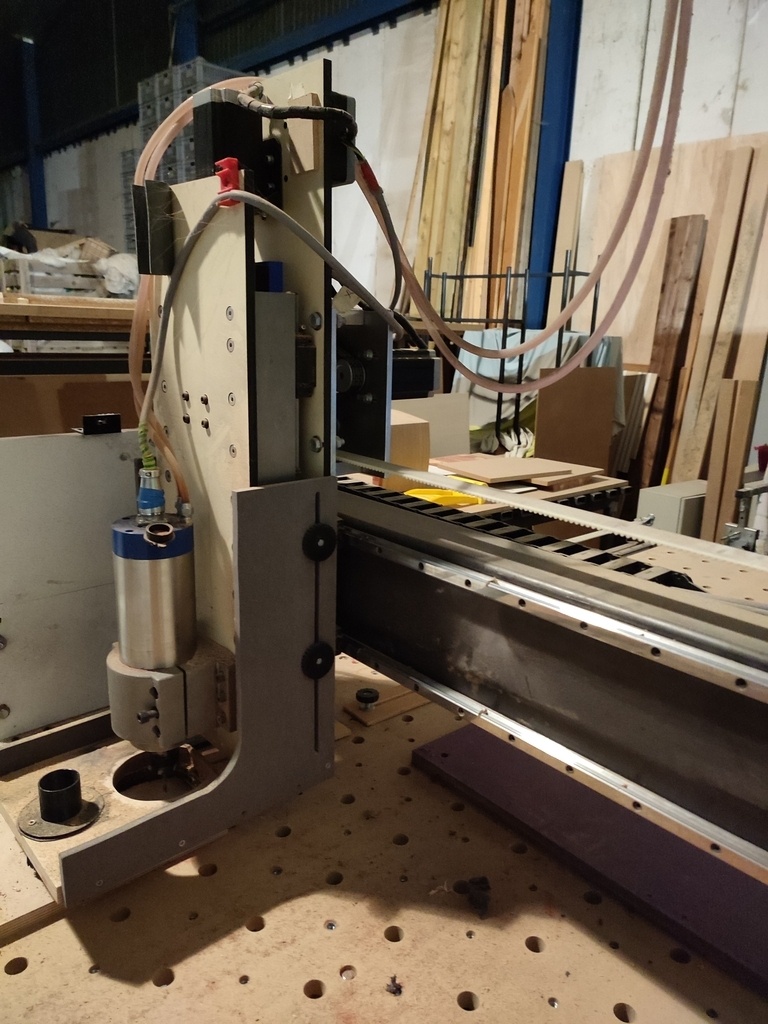

j'ai fini la mienne il y a quelques mois (dimensions utile 850/1990, broche avec refroissement a eau, nema23, transmission par courroie(renforcée acier)) pour la partie électronique j'ai utilisé la carte de la roxyz sur le site maker.fr, il y a tous les plans, cablage, etc pour le montage.
Sachant que je suis une quiche en élec , j'y suis arrivé sans souci, donc c'est largement faisable.
C'est une carte qui fonctionne via grbl
Le site en question est celui la cnc , malheureusement ca fait quelques jours qu'il ne fonctionne pas, il doivent avoir un souci de piratage. Sur you tube tu as des avis et montage:
roxyz cnc
Ce n'est que mon avis:
prends tous en rail linéraires à billes, tu as d'autres marque que hiwin, moins cher
Broche avec refroidissement a eau (beaucoup moins bruyante)
moi j 'en suis content, ca ne fait pas de bruit / crémaillières , mais je ne suis pas un pro, donc ca n est que mon avis .
bonjour,
j'en suis content, il y a toujours des défauts, mais je suis parti de zéro en connaissances tant en mécanique qu'en élec, donc effectivement je m'amuse bien !!
Je suis en train de terminer une grande cnc tout en bois. Cela a été un travail de longue haleine, mais on va en voir le bout.
La partie structure n'a pas posé de problèmes, avec des rails ronds soutenus et vis à billes de 12 mm pour l'entrainement. Le coût total de la structure hors électronique et moteurs, tourne autour de 500 € (attention, les rails linéaires sont bien plus chers que les rails ronds soutenus. Pas certain que les rails linéaires vaillent le coup).
Pour la partie électronique, j'étais dans le même cas que toi, sans doute pire... Niveau Zéro. Je me suis rapproché d'un Fablab local où il y a plein de grands bidouilleurs. Cela a pris du temps, mais ça y est, le système est réalisé, et la machine avance, recule, etc... Il n'y a plus qu'à la calibrer. Le système est basé sur un Arduino. On devrait faire prochainement un papier sur le sujet.
Sinon, il y a les kits packages tout compris (moteurs, drivers, carte de pilotage) sur Aliexpress. Cela tourne autour de 200/300 €. Il faut faire les branchements.
Une autre possibilité, c'est un package "français" plus "solide": Cette société m'avait proposé un kit complet, moteurs, electronique, cables blindés, etc, pour 500 €.
Au total, on arrive à faire une grande cnc pour moins de 1000 €.
Tu peux aussi aller voir sur ce forum. Ce sont des métalleux, mais ils sont sympas...
Merci Kentaro pour ton retour.
J'ai commencé mon plan de principe pour la construction de la cnc.
Pour être sûr de mes dimensions, je vais acheter mes pièces mécaniques.
Le seul bug est la partie électronique.
J'attends que mon plan soit plus précis pour l'envoyer à des personnes compétentes en électronique pour me déterminer mon vrai besoin.
Encore merci de ton retour.
Bonne fête de fin d'année
Patrick54 Il est possible que j'en fasse une autre quand la mienne sera terminée, et je m'inspirerai sans doute de celle ci:
Ils organisent des stages de construction sur un week end, et on repart avec sa machine prête à l'emploi avec moteurs et électronique (c'est en allemand ou anglais). Le coût total est de 2000 €.
J'aime bien le design, mais avec un entrainement par vis à billes et il faudrait rigidifier le portique si on fait plus grand.
