Benjamin Diot

Fiche technique de charpente 27 à 36


Série de fiches techniques de charpente, imprimable en format A4 majoritairement.

1 fiche méthode + 1 fiche exercice pour chaque méthode.

INDEX DES FICHES TECHNIQUES

n°-Titre : Mots clés

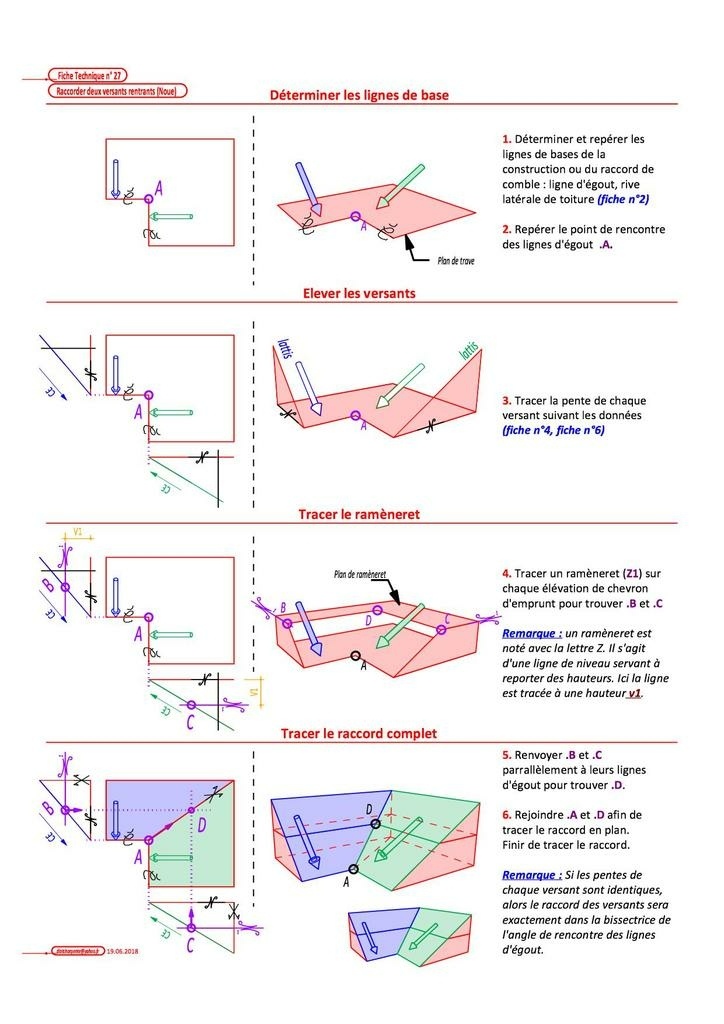

n°27-Raccorder deux versants en noue : Raccord de comble ; noue
n°28-Raccorder deux versants pentes égales bissectrice : Raccord de comblE

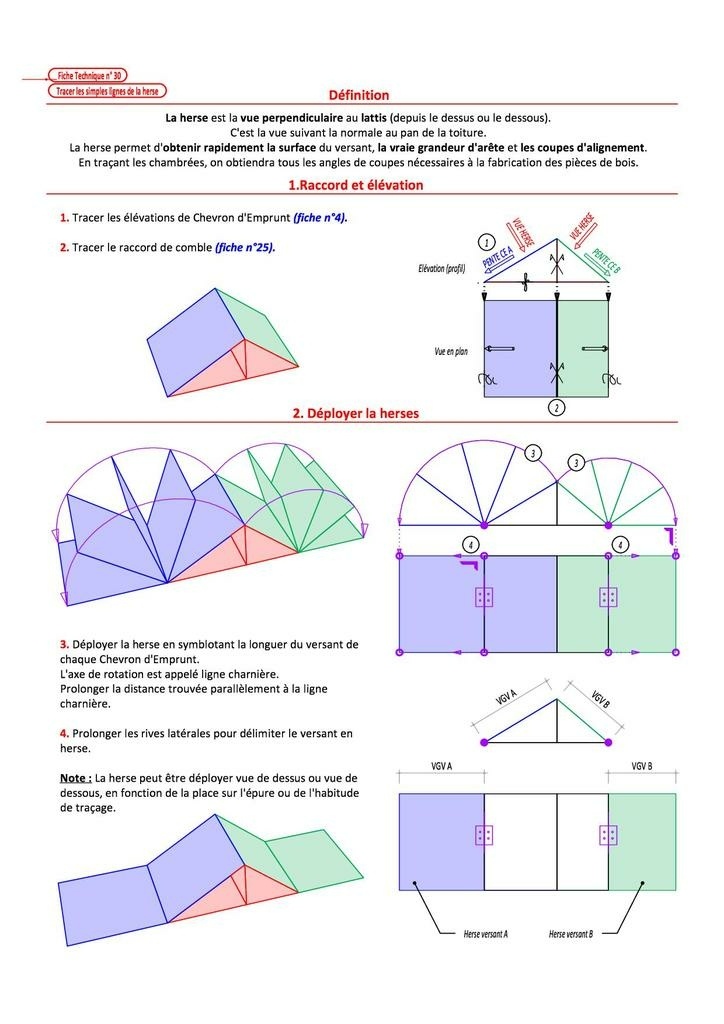

FT30-La herse 2 pans simples lignes : Herse, vraie grandeur

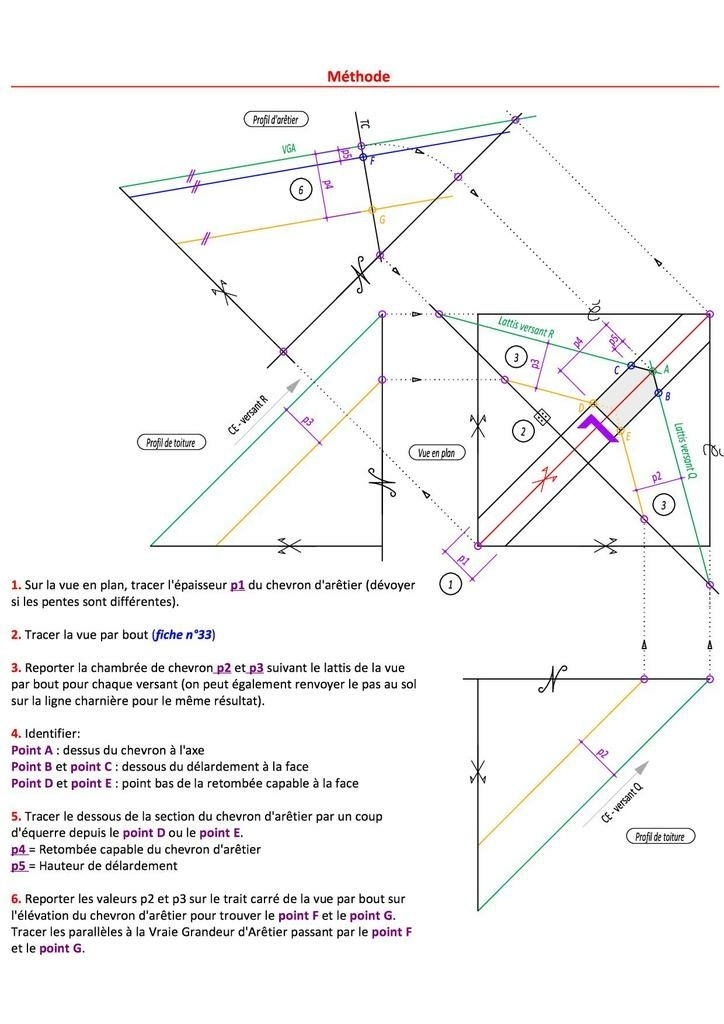

FT31-Aretier herse simples lignes : Herse, vraie grandeur
FT32-Aretier élévation simples lignes Elévation, vraie grandeur
FT33-Aretier vue par bout simples lignes : VPB, rectiligne de dièdre
FT34-Aretier chevron retombee pas au sol
FT35-Aretier chevron retombeeVPB

Mis à jour

Publications associées


Discussions

Benjamin Diot a publié le plan "Fiche technique de charpente 27 à 36".
il y a 6 ans
Connectez-vous pour ajouter un commentaire.
3 456 vues
0 commentaire
612 téléchargements

Caractéristiques

PDF  Format
1 Mo  Taille
 10 fichiers
