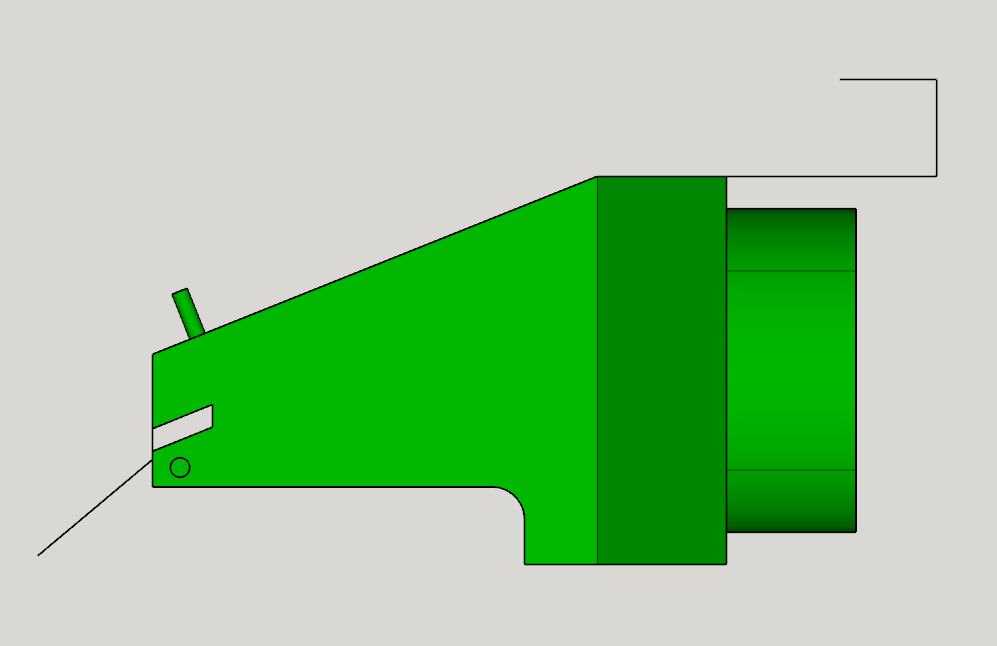

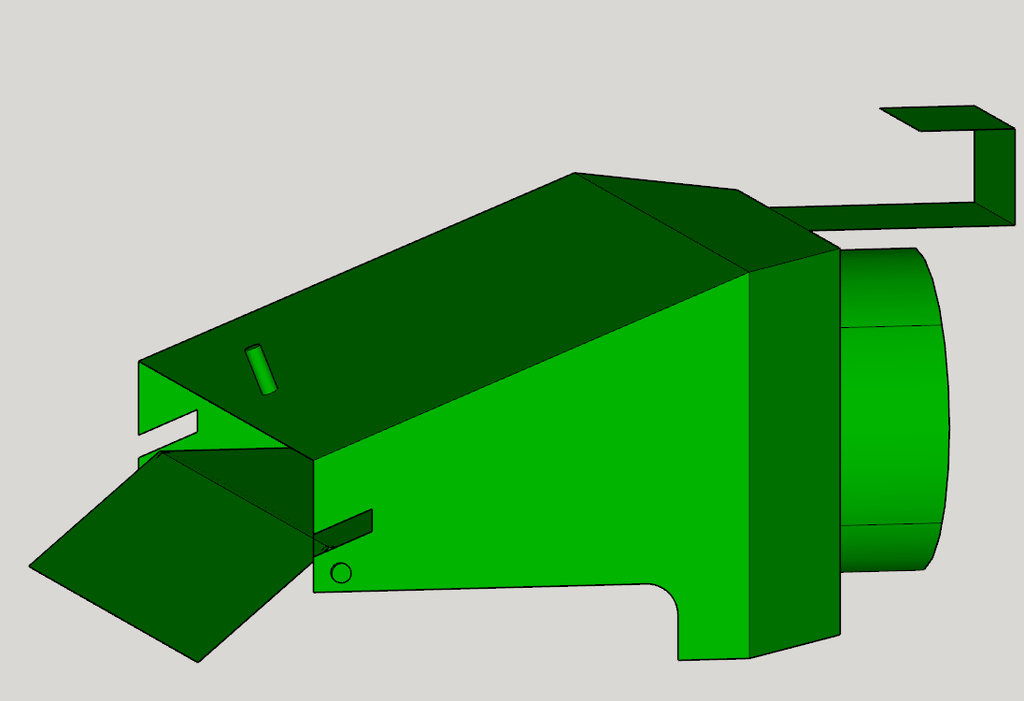

Je me rends compte qu'un certain nombre de possesseurs de Kity 636 ne disposent pas du capot d'aspiration pour les modes dégau et rabot. J'ai la chance d'avoir une machine relativement complete, j'ai donc fait ce fichier si quelqu'un souhaite en refaire un.
La tôle du capot fait 1.7 mm d'épaisseur, celle du flap intérieur fait 1 mm.
La surface numérisée correspond à l'extérieur.
Si vous réalisez ce capot à partir de ce fichier, merci de me faire un petit retour.
A+
Licence
Autres plans de
Greg La bidouille
Voir aussi
Discussions
Il manquait le "doigt" d’arrêt du flap. C'est mis à jour.
Merci pour ce plan, mais je ne comprends pas bien comment se dispose ce capot. Est-il polyvalent (pour dégau et rabot) ?

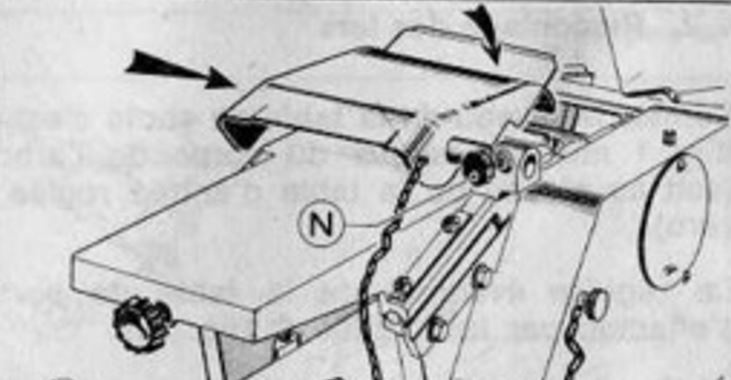

Personnellement j'ai celui pour la position rabot (voir schéma ci-joint), qui est plus simple que celui que tu présentes (il faudrait que je lui ajoute le branchement d'aspirateur) et a une forme un peu différente (encoche basse dans l'autre sens).
Il est vrai qu'un capot pour la position dégau, ce ne serait pas du luxe...
Ce capot est l'original, il vient en complément de celui sur ton image on mode rabot et se place seul sur la table du rabot en mode degau. Voir la vidéo de Marius Vidéo kity vers 11min 30. Pour le mode degau il suffit de relever la table pour bloquer le capot, pas besoin de faire un système comme Marius (je lui ai suggéré dans les commentaires)
Bonjour,
Après visionnage de la séquence vers 11 min 30 secondes je vois qu'il y a des copeaux qui retombent sur le plateau lors du rabotage. J'ai le même problème et je m'en inquiète mais peut-être à tort ?
Pierre
Bonjour,
super merci car je cherchais justement les plans de cette pièce. Par contre je n'utilise pas ce logiciel et j'avoue je n'ai ni le temps ni l'envie de me plonger dedans. Donc comment faire pour avoir simplement un pdf ? Merci
Bonjour, je n'ai pas fait de plan. Souhaitez vous faire ce capot en bois ou en acier ? Je peux préparer un plan rapide.
Bonjour, merci pour votre réponse. Effectivement avoir un plan se serait top. J'ai les deux matériaux mais faite au plus simple pour vous. Par avance merci.
J'ai mis a jour avec un pdf contenant les principales cotes. Dites moi si il vous manque quelque chose.
Bonjour, c'est super merci je vais enfin pouvoir travailler à l'intérieur de mon garage sans mettre des copeaux de partout.
Super, merci pour le plan.
Est-il très efficace ou lui arrive t-il d'être bourré dans tel ou tel mode ?
jamais eu de bourrages, sauf quand j'oubli d'allumer l'aspirateur :-)
Super, merci '
Merci du partage, il faut que je m’en fasse un.
J’ai commandé une imprimante 3D, ça peut être intéressant comme outil.
Je travaillerai sur le sujet quand je maîtriserai l’engin
Bonsoir
Je suis aussi intéressé par ce capot mais je ne trouve pas le fichier pour imprimer 3D
Pouvez vous m indiquer comment le charger
Merci
François
C'est un fichier Sketchup... donc ouvrir dans Sketchup Make 2017 puis exporter en STL après retouche
Sur Thingiverse il y en a un qui a l'air super pour une Kity 636 : thingiverse.com/thing:3069060
Voilà, l'imprimeur 3D à finalement réussi à faire la pièce, quelques parties sont à coller comme le raccord diamètre 10 et le crochet, je dois également enlever au cutter les surplus sur le côté du flap et faire un trou sur la pièce principal pour la fixer au capot kity en mode dego.
Et surtout je dois en refairefaire un autre car les côtes correspondaient à une Kity 636 comme la mienne mais ce que je ne savais pas c'est qu'il y aurai donc deux versions de cette machine, en terme de largeur et j'ai donc la plus petite.
En tout cas merci tout de même aux réalisateur du plan.
Si quelqu'un est intéressé par cette pièce je cherche à la revendre.

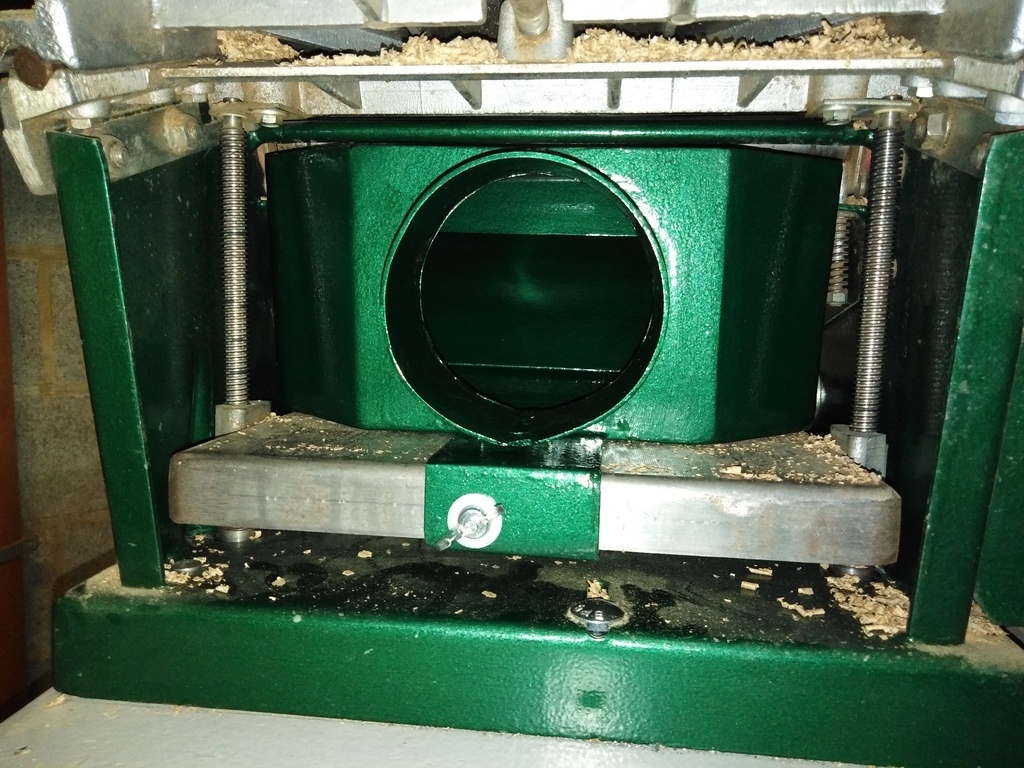

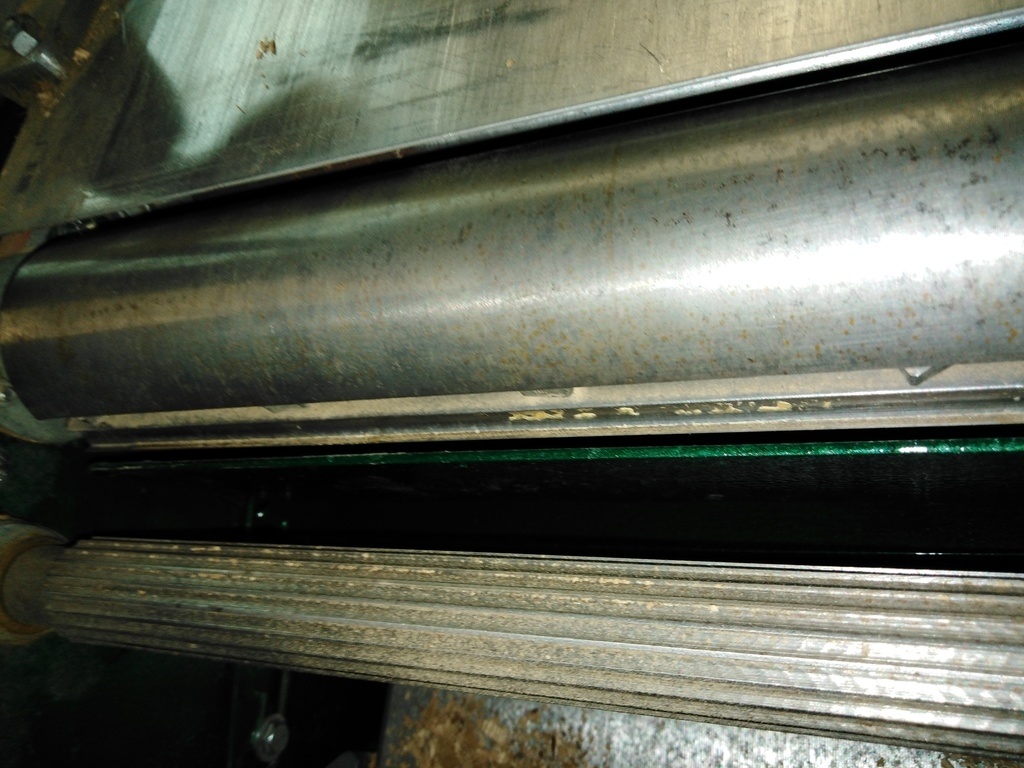

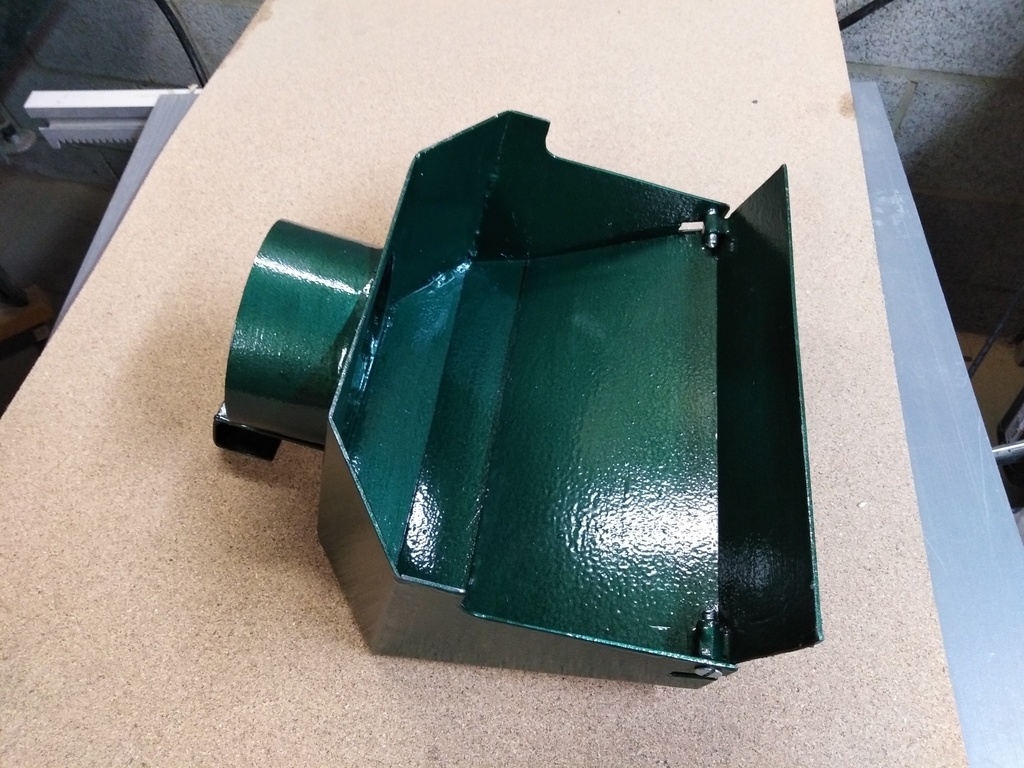

Je l'ai fait en tole de 2mm, tombe pil poil derrière les couteaux
Seul problème, lorsqu'il est fixé par dessus, il a tendance à glisser mais je vais tenter de trouver une solution.
Merci pour le plan
Superbe réalisation, pas besoin de vis en dessous, il suffit de remonter la table pour le bloquer. Pour la fixation par dessus en mode rabot il faut une deuxième pièce comme sur l'image Tchoutch22 plus haut dans ce fil.
ou un bon aimant néodyme !

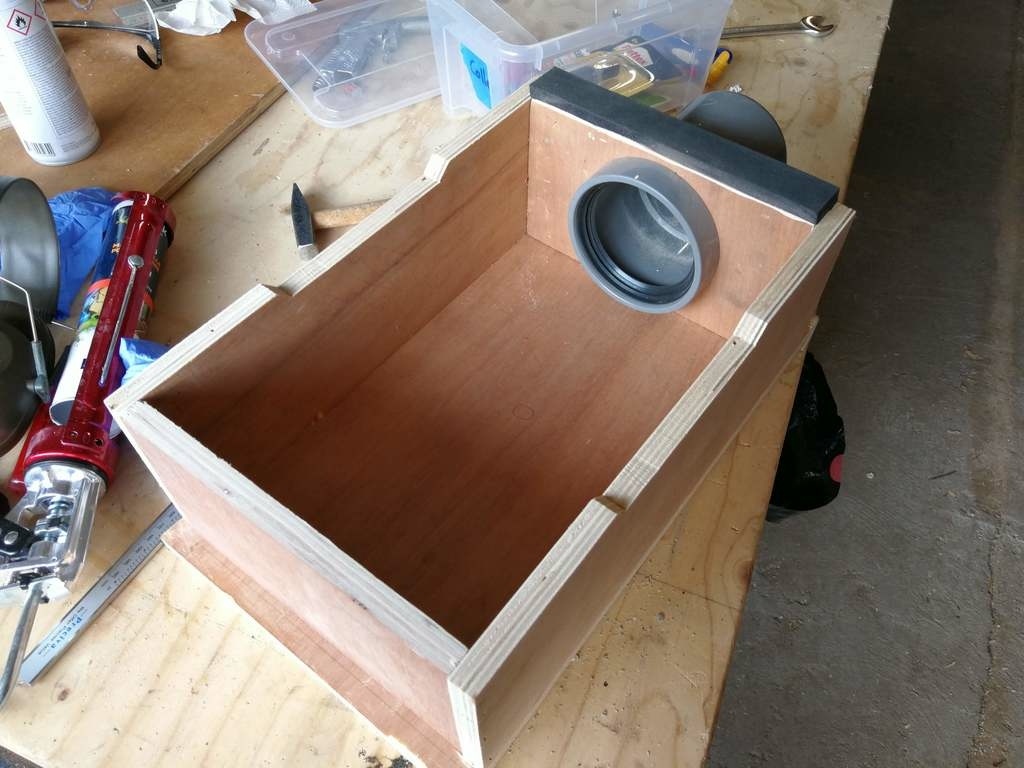

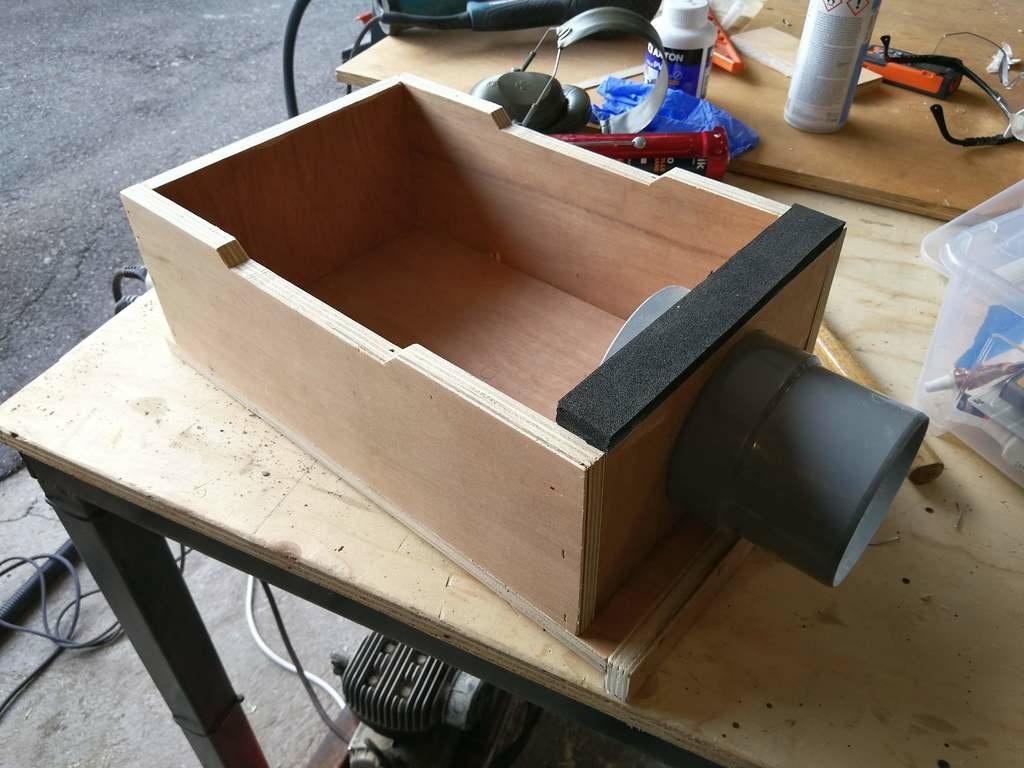

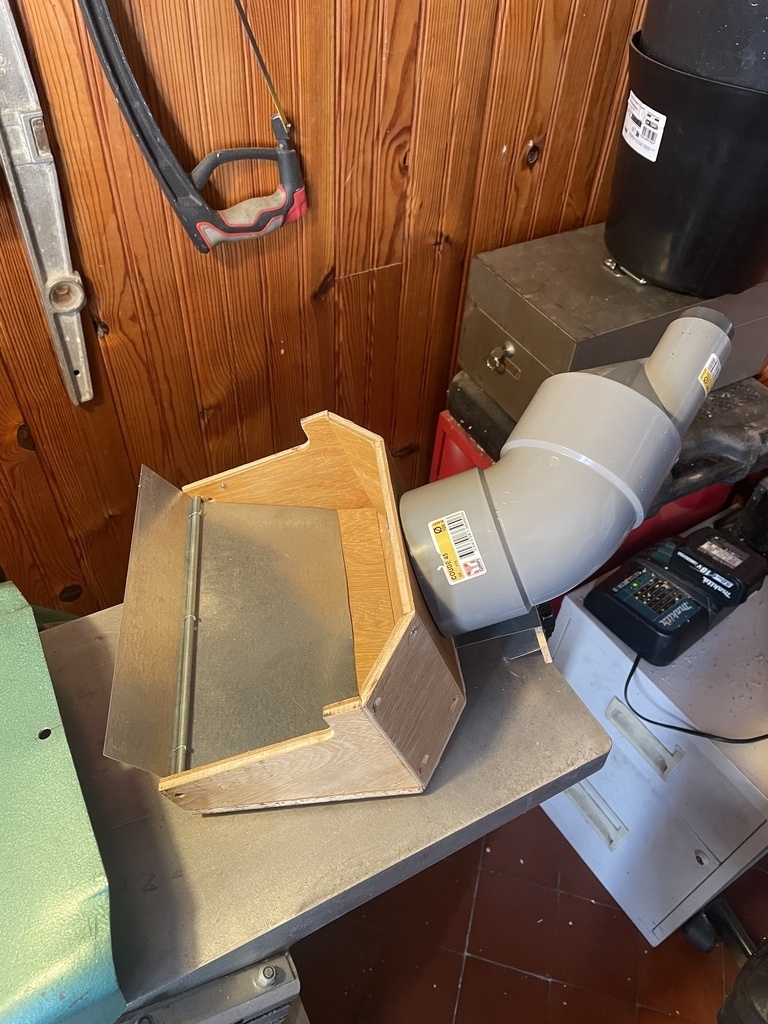

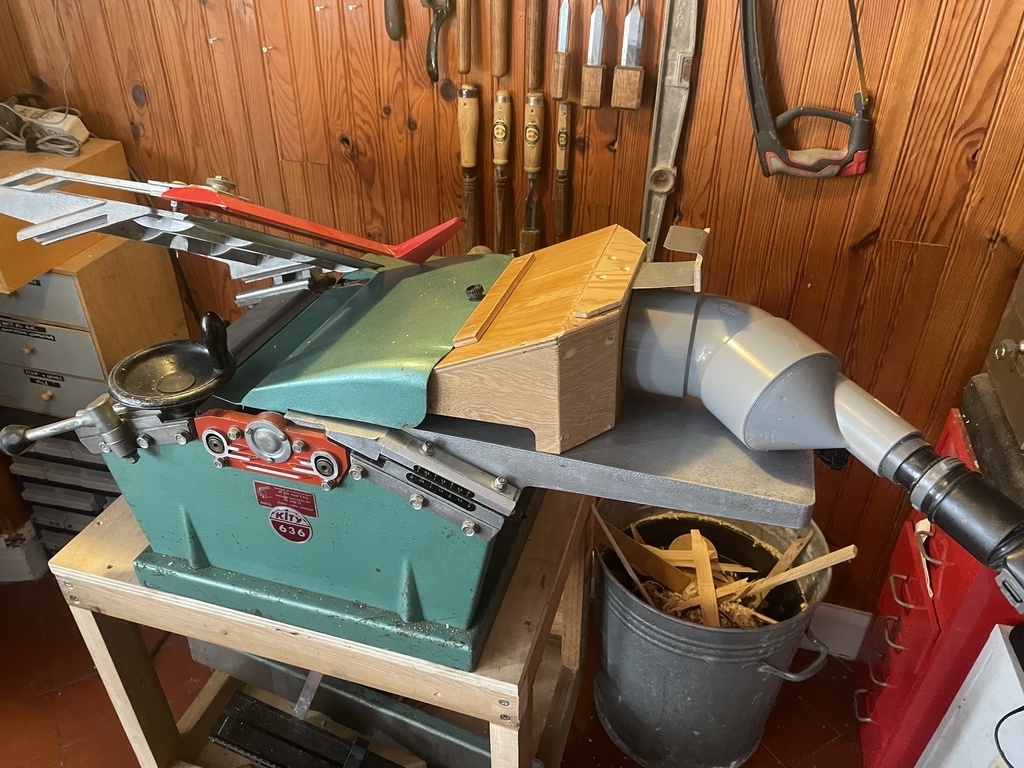

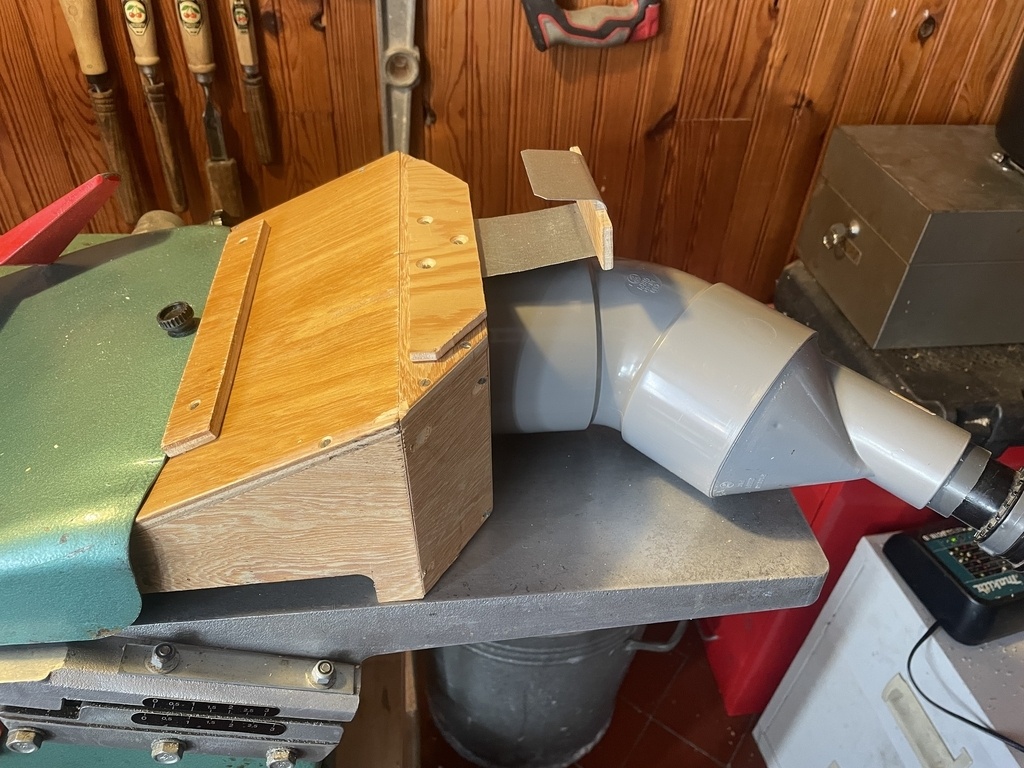

Salut tlm, je me permets de vous montrer celui que je viens de réaliser pour ma kity 636 ,juste avec du CP de récup, très très simple de réalisation et il marche super bien, absolument aucuns copeaux qui part à gauche et à droite, je suis aux anges :-)
Je descend la table au maxi (environ 13cm), je le place puis je remonte la table, dès que la mousse vient au contact du bâti, hop ça tient :-)
Bonjour à tous,
Merci pour cet ajout.
En général, le capot en fonction dégau est souvent manquant quand on achète cette machine d'occasion.
Je suis également à la recherche du capot de protection en mode rabot, car lorsque j'ai eu cette machine (la 636) il n'y en avait plus aucun... J'ai réussi à récupérer le bras de protection en mode degau, mais pas les deux autres.
Est-ce que quelqu'un aurait déjà fait un plan pour le refaire ?
Je suis parti pour le refaire en bois, car je suis plus à l'aise avec cette matière qu'avec de la tôle...
Merci à vous...
J'ai fait faire le modèle qui est présenté sur cette page, le vert, par un imprimeur 3D, il se fixe et en degauchisseuse et et raboteuse, je l'utilise sans problème depuis plus d'un an.
Je sais que l'imprimeur qui l'a fait peut le refaire, il à gardé les côtes, il m'avait coûté 50 euros je crois.
Merci pour votre réponse, mais en fait il me manque la partiequi vient par dessus les deux arbres en mode rabot pour protéger nos mains. C'est sans doute ce que certains sur d'autres blogs appellent le "déflecteur". Par la suite je pensais refaire celui proposé en vert pour l'ajouter à ce déflecteur. Avez vous des infos sur celui-ci? Merci...
la pièce montrée ici ?
frbacon J'ai un de ce capot en rab, mais c'est pour la kity 635, la côte extèrieur est de 22,5 cm de large...
Greg La bidouille oui tout à fait...
AlexisL merci, c’est bien celle la et pour la 636 elle est plus large mais je ne sais pas si elle est de la même longueur... c’est dommage...
Ok, je vais tenter de faire un 3D ou un plan dès que possible, avant ou pendant ce week-end pluvieux.
Super merci beaucoup...
C'est beaucoup moins joli que les capots présentés ici, mais éventuellement plus accessible en DIY, voici un lien (qui comporte un autre)
trente six seb pas de lien...
effectivement...
lescopeauxdogi...odgau-kity.html
Bonjour à tous,
et merci pour tous ces partages, Je suis a la recherche du plan de la première partie (le deflecteur, auriez vous celà ?
Question annexe, connaissez vous des gens qui font l'un ou l'autre de partie, (quelque soit la matière.
D'avance merci !
Si c'est le capot d'aspiration je l'ai fait faire par un imprimeur 3D d'Ancenis dans le 44, il doit tjs avoir les plans.
Bonjour, pour ceux qui cherchent à fabriquer un carter je propose la découpe de tôle voir le pliage. Je peux aussi réaliser le carter complet si besoin. Contactez moi!
Bonjour,
Merci pour le partage du bon plan, dans les 2 sens du terme :-)
En pleine réflexion sur ma 636 maintenant que j'ai de quoi aspirer en 100 mm. Un même outil qui aspire sur les 2 opérations c'est top mais la bidouille me parait risquée en mode dégau vu la proximité avec les couteaux. Par bidouille j'entends "tôle pliée vite fait dans mon étau avec un respect des angles et cotations très approximatif".
La boîte de titigrominet est redoutablement simple pour le dégauchissage, ce serait dommage de ne pas essayer !
J'ai fait un proto en carton pour aspirer en rabotage, si ça tient la route je vous mettrai une photo.
A suivre,
Pierre
