Scène démontable - version 2


Bonjour,

J'ai réalisé un plan de module de scène pas plus tard qu'hier, mais malheureusement celui-ci revient trop cher en matériaux et demande beaucoup de main d’œuvre pour les découpes, j'ai donc planché sur un nouveau plan et laissant de côté la partie "compacte une fois démontée" pour arriver à quelque-chose de plus simple et moins cher.
Il me semble je ne suis pas parvenu à un résultat forcément très simple, mais au moins il est correct, pour un prix inférieur.

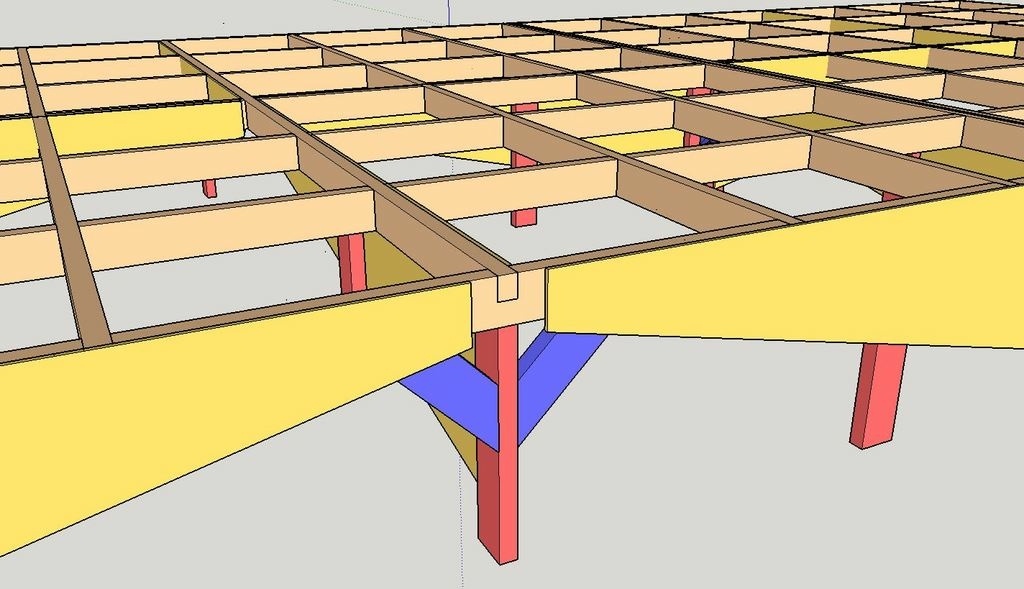

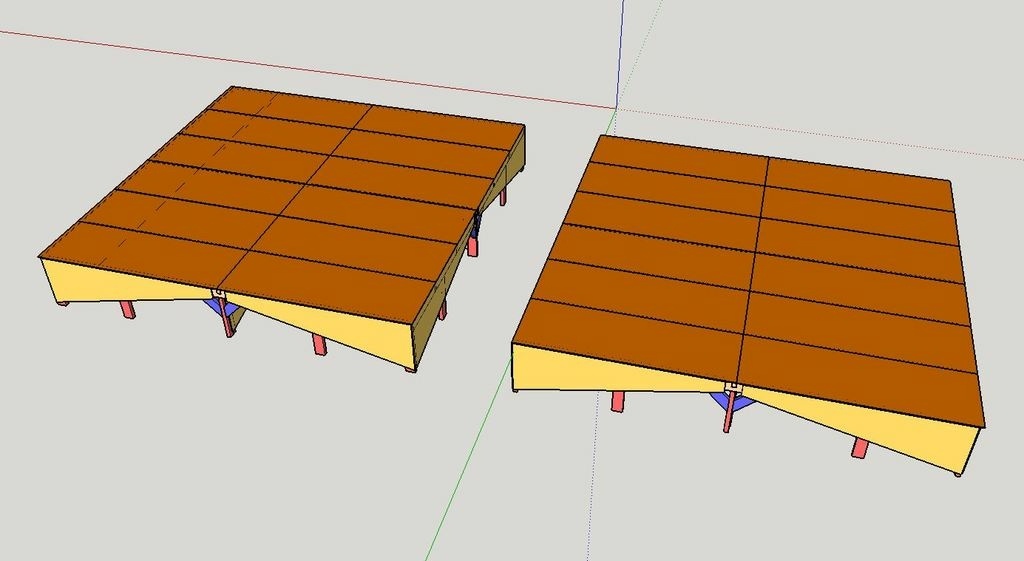

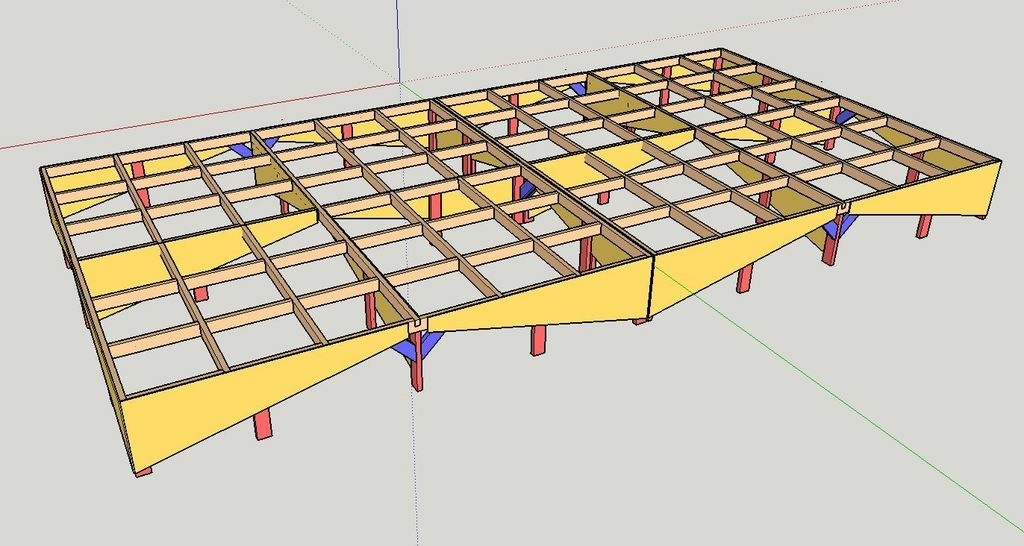

Voyons les coûts pour cette nouvelle scène d'un peu plus de 4m x 8m, en deux modules identiques :

  • plancher OSB3 12mm : 24 panneaux à 11€ pièce : 264 €
  • renforts OSB3 12mm : 12 panneaux à 11€ pièce : 132 €
  • chevrons 100x40mm : 28 de 4m de longueur à environ 3€ le ml : 336 €
  • pieds 100x40mm : 40 de 0,5m de longueur à environ 3€ le ml : 60 €
  • renforts 100x40mm : 16 de 0,2m de longueur à environ 3€ le ml : 10 €

Total : 802 €

On n'est pas loin des 880 € de l'autre modèle (avec le contreplaqué de coffrage), mais j'estime le temps de fabrication divisé par 3 ou 4 par rapport à l'autre modèle, beaucoup moins de découpe et de précision nécessaire lors des assemblages.

Il se trouve que nous disposons de plus déjà du bois en section 100x40 en quantité, il faudra donc juste acheter environ 400€ d'OSB : la scène sera rentabilisée par rapport à la location en deux évènements !

Comme la dernière fois, n'hésitez pas si vous avez des remarques concernant la conception, j'ai peut-être oublié des choses !

Bonne journée,

Guilhem

Mis à jour

Publications associées


Discussions

Guilhem - atelier daiku  a publié le plan "Scène démontable - version 2".
il y a 6 ans
Didier

Si le sol n'est pas plat, comment comptes-tu régler l'appui des pieds du milieu ?

Guilhem - atelier daiku

Un coup de cœur reçu me fait revenir ce plan à l'esprit : 6 ans déjà !

Et bien même s'il n'est pas possible de faire un retour d'expérience sur un plan, j'en fait un tout de même en commentaire : cette scène a été construite il y a 6 ans, est montée et démontée au minimum deux fois par an pour nos festivals, rangée en attendant, et tout se passe bien ! On peut dire que la conception est validée !

Pour répondre à Didier 6 ans après sa question, voici comment on procède pour la monter : On place les éléments carrés de 2m x 2m au sol, à l'envers. Avec un niveau laser, on projette une ligne à 60cm qui nous permet d'aligner les pieds des 4 coins de chaque structure. On retoune ensuite le tout et on place les autres pieds au centre. Avec le temps la structure a pris un peu de jeu et du coup on a mis des pieds à chaque intersection, fixés en place avec une seule vis : pas de contreventement ni rien, les pieds fixés sur les côtés à travers l'OSB se chargent de ça.

La scène est modulable avec ses éléments de 2m : on a déjà fait cinq ou six formes différentes selon les groupes accueillis.

Bref, ça fonctionne bien, je recommande ! :)

Didier

Merci Guilhem - atelier daiku
Je n'ai pas tout compris pour le calage au laser. Mais t'inquiète, t'as 6 ans pour me répondre 🤣🤣🤣
En tout cas, bravo, le concept est validé 👍
