Xavier

Escalier deux quarts tournant

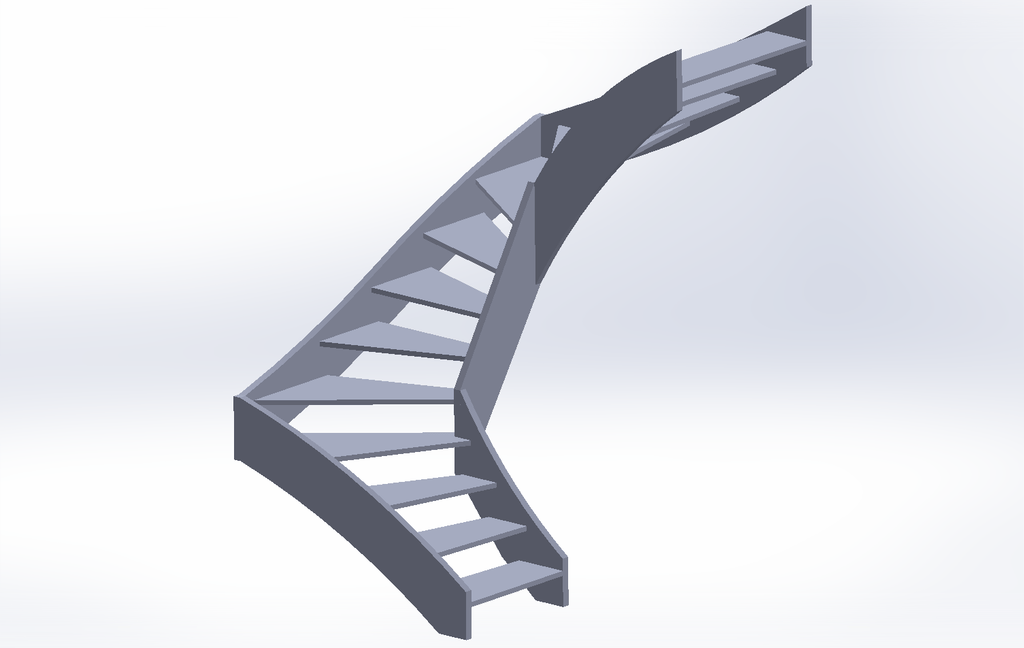

Ma prochaine réalisation, cet escalier deux quarts tournant, hauteur de marche 182, giron 252, pas de foulée 616.
J'ai juste un problème de mise en place car cet escalier est à installer dans une cage existante, je pense l'assembler sur place et le faire descendre par le dessus, si vous avez une autre idée je suis preneur

Publications associées


Discussions

Xavier  a publié le plan "Escalier deux quarts tournant".
il y a 6 ans
sylvainlefrancomtois

hello aurais tu une photo de la cage ?

Wil
( Modifié )

Salut Xavier ! L'autre solution serait de faire une crémaillère sur les murs extérieurs. Par contre pour "faire croire" que ce sont des limons, il faut ensuite faire un stylobate.

Du coup le travail n'est plus le même... !!!

sylvainlefrancomtois

+1

Xavier

J'y avais pensé mais le résultat n'est pas le même on voit trop de raccords

Xavier
( Modifié )

Salut Wil,

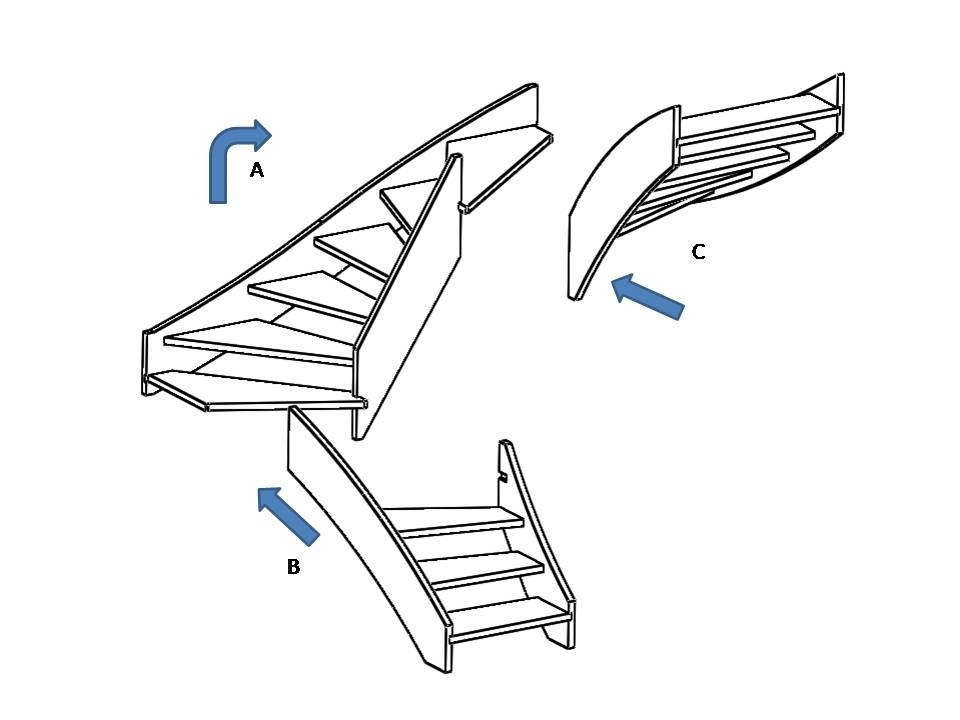

Je pense avoir une autre idée pour l'installation
En premier l'élément A en le faisant pivoter et le fixer à sa place
En deuxième l'élément B en le faisant coulisser
Et en troisième l'élément C également en le faisant coulisser.
Reste à trouver l'astuce pour assembler les limons bien jointifs.

Salut Sylvain

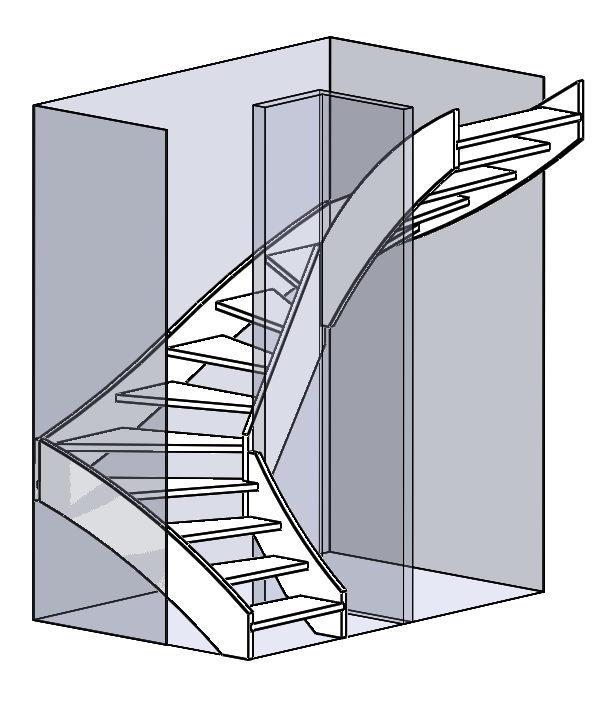

Non je n'ai pas de photo de la cage mais cela ressemble au croquis ci après.

Arcantar

Bonsoir Xavier,
perso,si ton mur de A n'est pas bombé vers l'intérieur de ta trémie, je poserai B A C avec la première et dernière marche de A fixées,respectivement , à B et C.
Cordialement,
Norbert

philippe14

la partie ( C) du haut ne va pas renter a cause de la marche en angle qui est sur la partie( A)

sylvainlefrancomtois
( Modifié )

Alors c est la solution que je t aurais donné ,tu as trouvé tout seul , part contre peaufine bien ton étude !!!

Pour joindre , des chapelles et tiges filetées !

si kajmed passe par là ! on aimerais ton avis !!

sylvainlefrancomtois

A priori en faisant C A B c est possible aussi et étayant a mesure !!

Wil
( Modifié )

En effet, sur le papier ton sens de levage paraît le plus judicieux.

Par contre si tes murs ont un défaut de parallélisme tu risques d’avoir soit un peu de jour derrière l’un ou l’autre des limons, ou alors du mal à les rentrer.

C’est là aussi l’avantage d’une crémaillère : tu laisses une surcote à tes marches pour pouvoir les ajuster une à une sur place.

Xavier

Bonjour Wil,
Effectivement tu as raison, mais j'ai pris pas mal de cotes et les différences ne dépassent pas les 2mm et sur la partie centrale la largeur du limon intérieur n'est que de 530mm

bocquet

SUPERBE RÉALISATION COMME TOUJOURS
FÉLICITATION XAVIER
DIDIER

stefchrys
( Modifié )

beau projet , vivement que tu le realise afin d'avoir ton retour d'experience!

Xavier

Il faudra patienter environ 1 mois!

stefchrys

Le mois est passé :) alors comment se passe ton chantier? je salive d'avance

Xavier
( Modifié )

Bonjour stefchrys

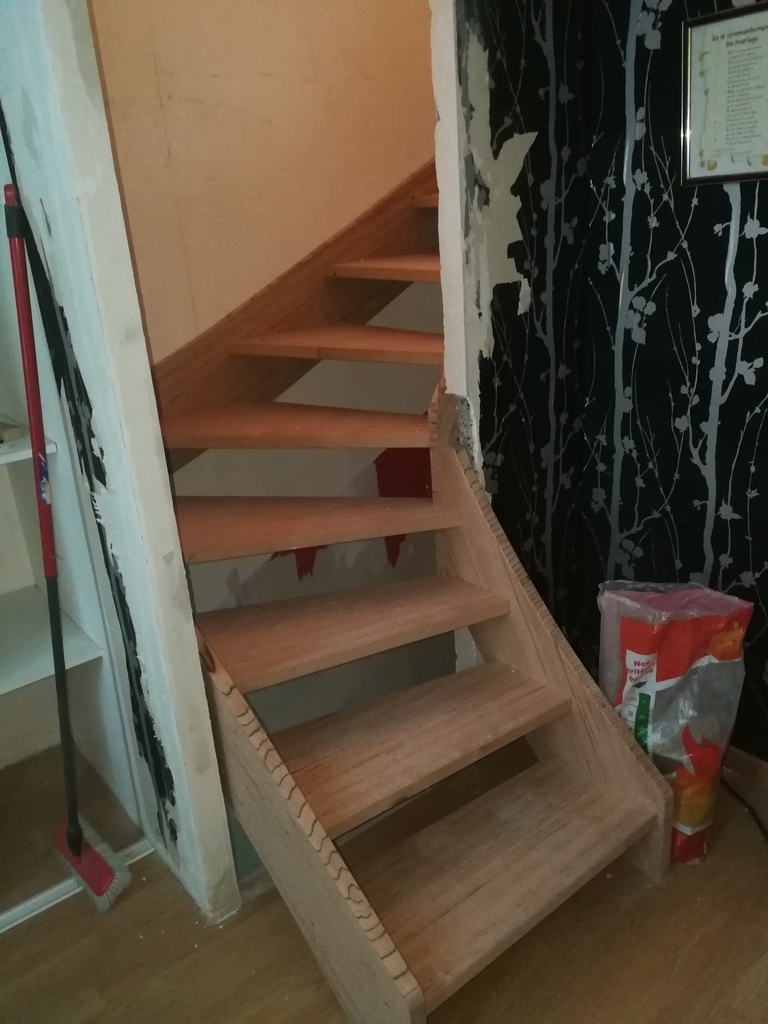

Il est en place depuis samedi, ça été du sport pour l'installer.
Je publierai la création prochainement, voici une photo, les finitions ne sont pas encore terminées totalement.

sylvainlefrancomtois
( Modifié )

Xavier ben voila , défi relevé !!

stefchrys

bravo!! :)

Xavier

Bonjour à tous,
En lisant tous les commentaires pour la mise en position de cet escalier j'ai revérifié, finalement ça sera dans ce sens
1: mise en place partie C sans fixation et soutènement
2 : mise en place partie A sans fixation et soutènement
3 : accouplement partie C sur Partie A toujours sans fixation au mur
4 : insertion partie B et accouplement sur partie A
5 : Fixation au mur
Je ferai des photos lors du montage

kaj
( Modifié )

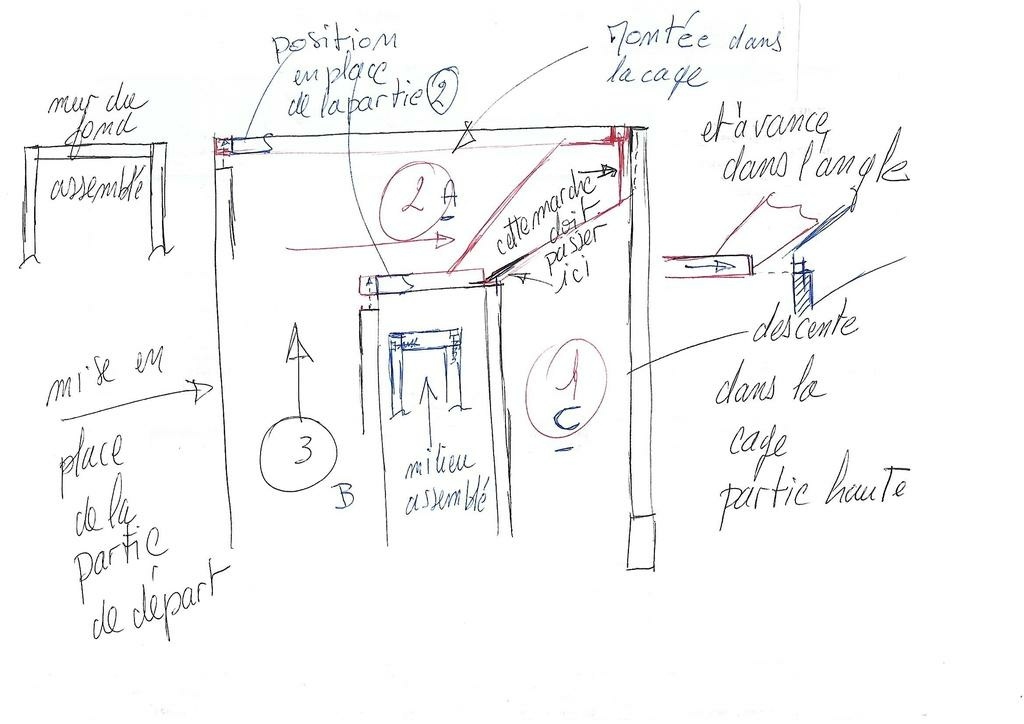

j'arrive après la bataille , effectivement en commençant par le haut et dans l'ordre C A B et par chapelles et tiges filetées (ici je n'ai fait que répéter ) Juste une petite différence, je pense que je ferrais les joints différemment, la marche d'angle haut aussi: un petit croquis

Xavier

Merci, je vais étudier la question.
