dwayne

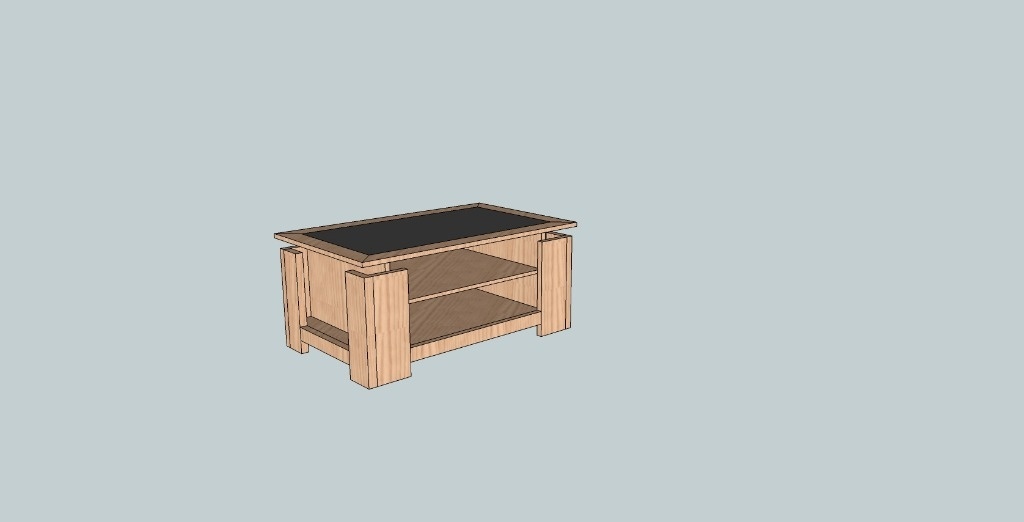

Table basse


table basse en pin:
longueur: 600 mm
largueur: 400mm
hauteur: 350 mm

le pietement: il se compose de quatre pied et quatre traverses, les pieds sont constitués de deux pièces de pin assemblées entre elles par lamellos ,les éléments des pied situé en façades de la table sont profilés d 'une rainure sur leur face intérieure.Les rainures reçevront les joue verticale en pin les traverses du piétements sont sont tennonées pour venir s'assembler dans les mortaises des pieds.Les parements des traverses sont en retrait par rapport aux pieds.Une feuillure est profilée sur les traverses pour reçevoir le fond.

le plateau :

le dessus est composé d'alaises massives et d'un paneau de particules mélaminé l 'assemblages des alaises avec le panneau se fait par rainure et fausse languette . Les extrémités des alaises sont coupé à 45 degrés.Le dessus est assemblés avec les joues verticales par lamellos.


Discussions

dwayne a publié le plan "Table basse".
il y a 8 ans
jeanco77
( Modifié )

Une conception intéressante.
Si je peux me permettre je ferais 2 modifs
1°) je trouve que les pieds devraient avoir un chant vu égal des deux côtés.

Soit on prend deux morceaux de même largeur et on les assemble avec une coupe à 45° sur les chants, soit on réduit une des deux largeurs de l'épaisseur de l'autre morceau et on obtient un montant sur une base d'un demi carré.

2°) Je décollerai les panneaux de côtés par rapport au panneau du fond. De la valeur du décalage que tu as mis entre le plateau du dessus et les pieds. Ce serait plus cohérent dans l'ensemble.

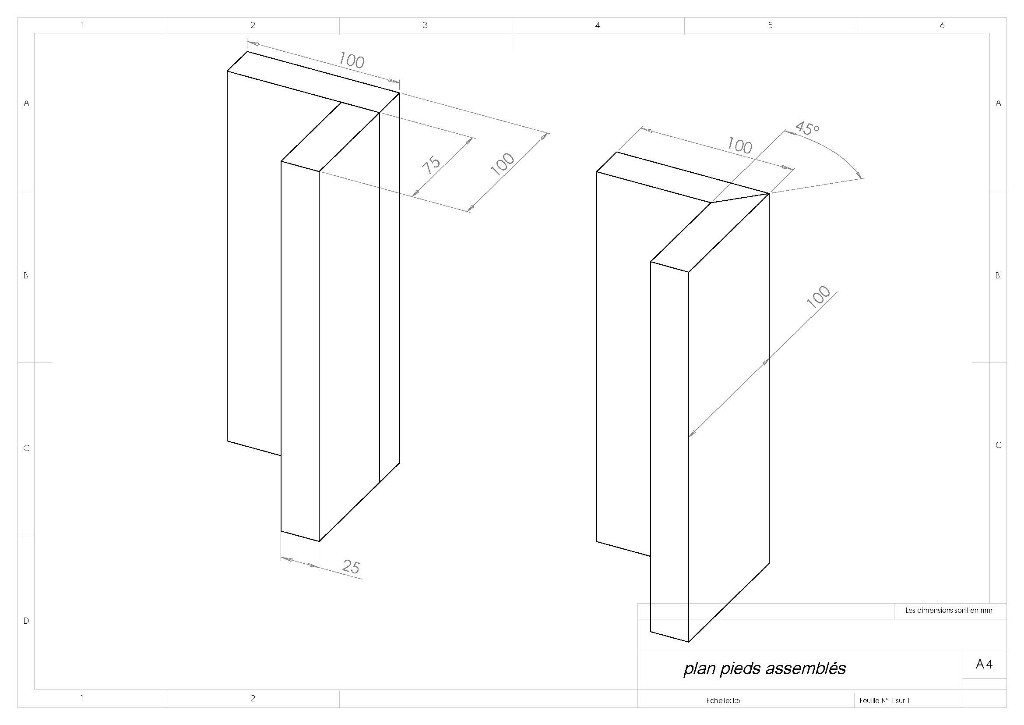

Un petit dessin pour que ce soit plus clair.

toff62
( Modifié )

bonsoir comment fait on pour lire un plan sketchup !!! faut il telecharger quelque chose ? avec adobe acrobat je ne peu le lire ! sa me prend la tete si quelqu'un pourrai m'aidé merci d'avance !!!!!!

Jean-Christophe Duperron
( Modifié )

Il te faut SketchUp 2017.
La version 2018 n'est accessible payant seulement sinon c'est l'application web...

Donc voici la page de téléchargements.
Choisi donc la version 2017 (sketchUp Make)

Page de téléchargement des version de SketchUp

Jean-Christophe Duperron
( Modifié )

Il te faut SketchUp 2017.
La version 2018 n'est accessible payant seulement sinon c'est l'application web...

Donc voici la page de téléchargements.
Choisi donc la version 2017 (sketchUp Make)

Page de téléchargement des versions de SketchUp

Je ne sais pas comment effacer mon doublon en réponse...
