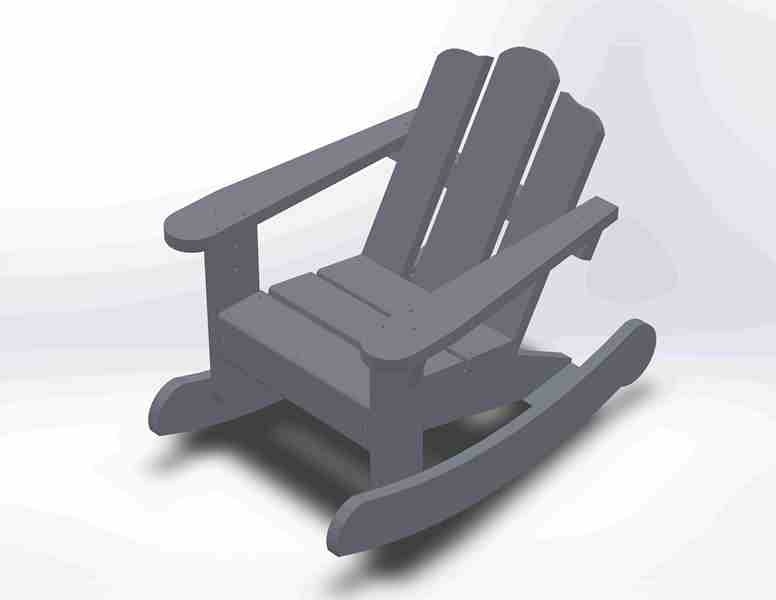

L'image n'est pas très bonne mais la taille originale ne passait pas. Le plan est bien mieux !
Version PDF du plan fait à partir de Solidworks.
En principe, toutes les infos sont dedans. Il "suffit" de réaliser un gabarit pour chaque pièce avec une forme non droite et de reproduire autant que nécessaire avec un outil à calibrer ou une défonceuse avec une fraise à copier (Attention à vos doigts !). La fixation des pièces sur le gabarit se fait par vissage aux points de vissage prévus pour le montage final = pas de trous résiduels.
Licence
Autres plans de
jeanco77
Voir aussi
Discussions
Sympa ton petit fauteuil
Je n'arrive pas à télécharger ton plan.
bonjour,
merci pour le commentaire.
En cliquant sur la grosse case orange " télécharger le plan" pour moi ça marche.
si tu n'y arrives pas je peux te l'envoyer en MP.
A+
Jean
Merci pour ces plan bien expliqué
De rien, content que ça te plaise. Bons copeaux ...
