Fauteuil Mid Century (+1), ebauche plans à partager

masso

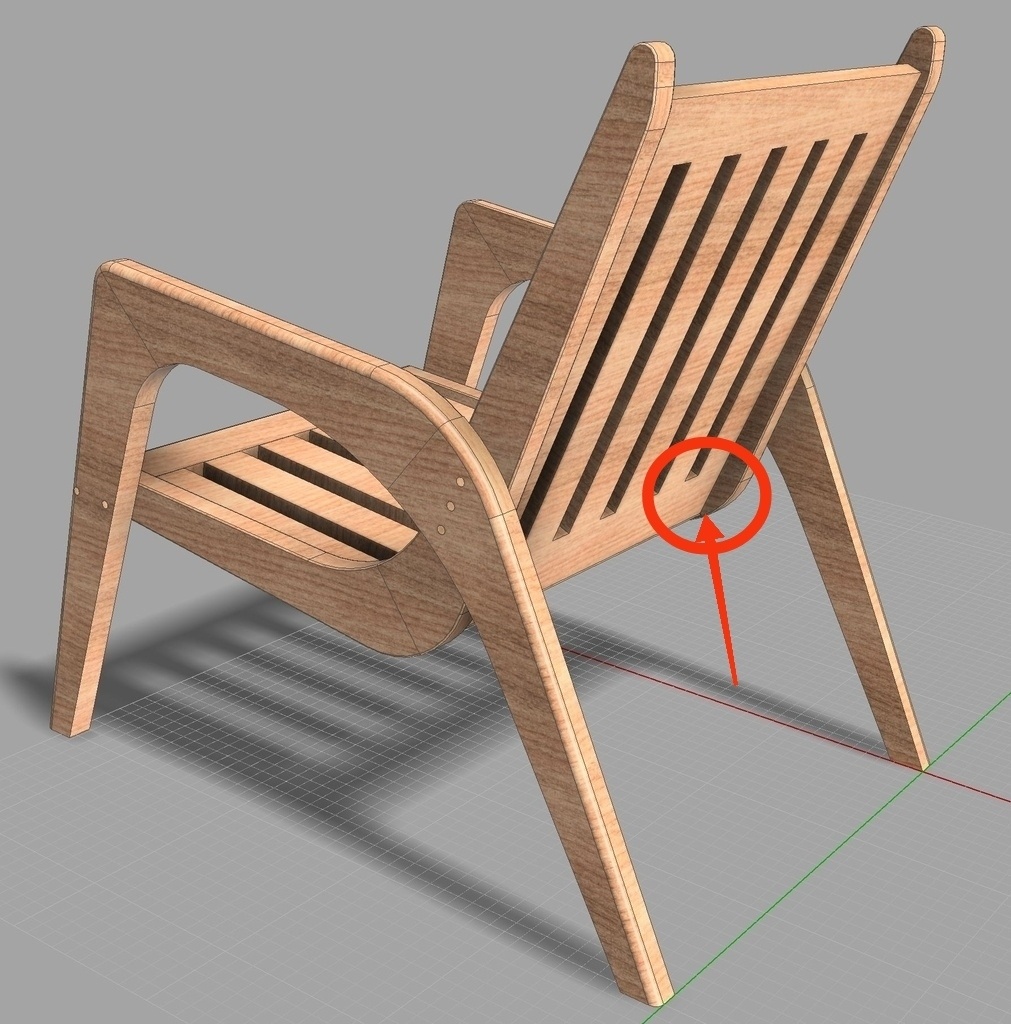

Erebor je vois mieux

pour moi tu peux remonter un poil l'ensemble de l'assise ou épaissir un poil ta courbe pour englober celle ci

Cyrille42 ce qui réduit la distance aux accoudoirs ?
epaissir ? augmenter le rayon de courbure ?
ah tu te base sur l'image annoté de Erebor ? donc réduire le rayon de courbure pour avoir plus de matière...

masso oui si c'est un des pb que tu as. après moi j'ai fait un gabarit mdf et vogue.
A un moment, il faut se lancer ;-) et j'ai adapté en cours de route (je ne maitrise pas sktup). donc je pars parfois à l'aventure.

Cyrille42 yo
moi je ne maitrise pas du tout le bois donc je me rabat sur du virtuel
je dois - meme - encore trouver le bois

j'ai décidé que :
je vais suivre tes rea, surtout pour la porte vitrée -> quand je serais à la retraite
le fauteuil noël 2025
là au printemps on va refaire la toiture de la grange
et cette été on voudrait tenter de couvrir une partie de nos cailloux

présentement je suis en train de finir la cuisine

PS si je peux t'aider avec ma cao t'as qu'à demander

masso, je te comprends ca peut faire peur mais dis toi bien qu'au pire tu rates (je ne pratique que depuis 5 ans).
J'ai refait 3 fois une des pièces du dernier fauteuil, la première la fraise est rentrée dans un nœud et a explosé le bois, j'ai voulu combler avec de la résine mais j'ai mal dosé les composants A et B bilan ca n'a pas séché. Ok je reprends un morceau de frêne et je refais, la fraise se prend dans du contre fil et explose le morceau en deux. bon ben reparti pour un tour le troisième j'y suis allé à la plongeante et j'ai affiné au rabot (2 fois c'est bon j'ai compris :-)) j'ai recyclé la premiere en barreau pour l'assise.
donc entre les photos et la réalité il y a l'apprentissage !
n'attends pas la retraite pour te lancer, surtout la porte vitrée c'est la dernière que j'ai faite mais je pense la plus facile montants traverses feuillures fin de l'histoire.
merci pour ta proposition d'aide CAO, je note, c'est vrai que ca serait plus simple que mes croquis crayons ...

Cyrille42

à ta cliente on peut répondre qu'on va s'associer et en sortir 6+2
à vrai dire je commencerais bien à en faire 1

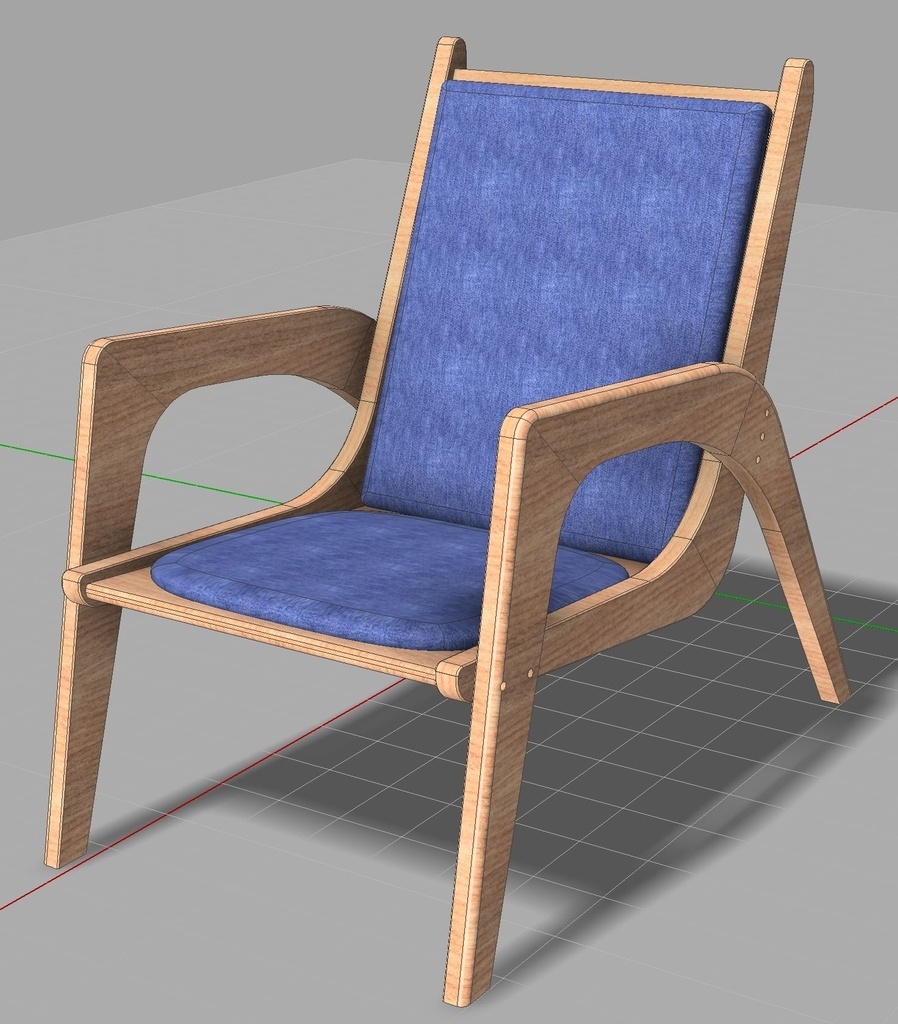

le plan avec (trop) de cotes

dis-moi ou je peux te déposer le .ipt, ça nous eviterait de convertir la maquette et tu retrouvera l'esquisse (à modifier à loisir)
sinon ici t'as 3 jours pour le dw
cheers

GrimmjowJaggerjack Vraiment intéressant cet article sur les différentes inclinaisons. Merci ;) Par contre il y manque les hauteurs d'assise mais c'est un détail ;) Avec les 2 sources on s'en sort très bien.

Pour le mien j'ai bêtement fabriqué l'assise et le dossier qui sont 2 pièces séparées et je les ai calées avec ce que je pouvais jusqu'à trouver les angles qui me convenaient j'ai ensuite dessiné les montants en fonction de ces pièces. Résultat je n'ai rien calculé et ça convient parfaitement.
Le soucis avec ces normes c'est qu'elles sont un cas général et au final elles correspondent pas si bien que ça au cas particulier (je sais de quoi je parle j'ai bossé dans l'ergonomie pendant 13 ans)

Erebor cool que tu passes par là alors, on va bien t’embêter encore un bon moment au vu des tes 2 experiences : realisation et ergonomie
thx

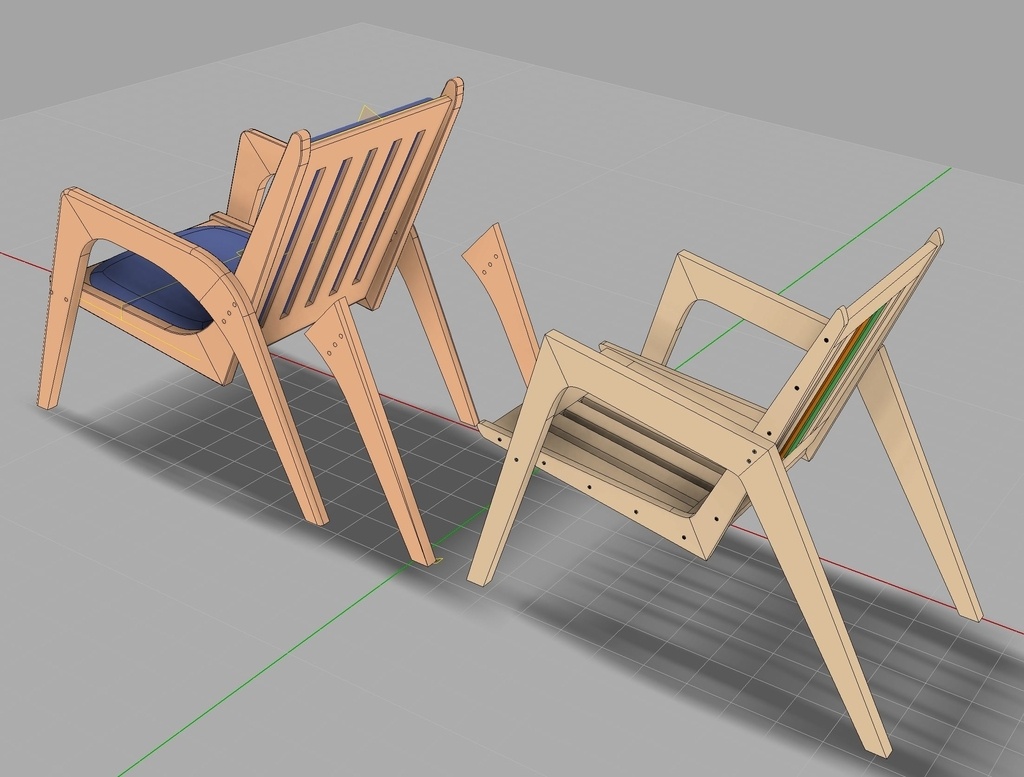

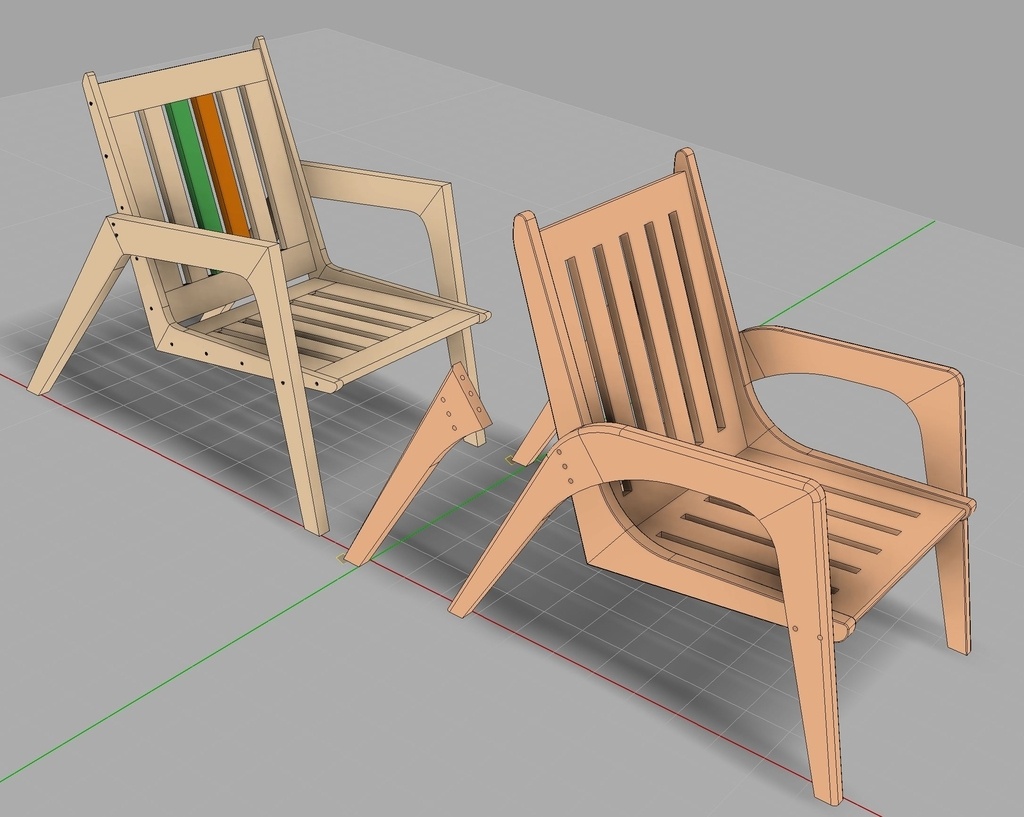

masso avec vos 8 versions vous pouvez vous amuser à changer les angles pour chacun

ok merci je vois. Dans cette image les deux angles sont en adéquation. Ils correspondent à un type 5 (28 et 15 degrés ; travaux d’Ohara de 1969).

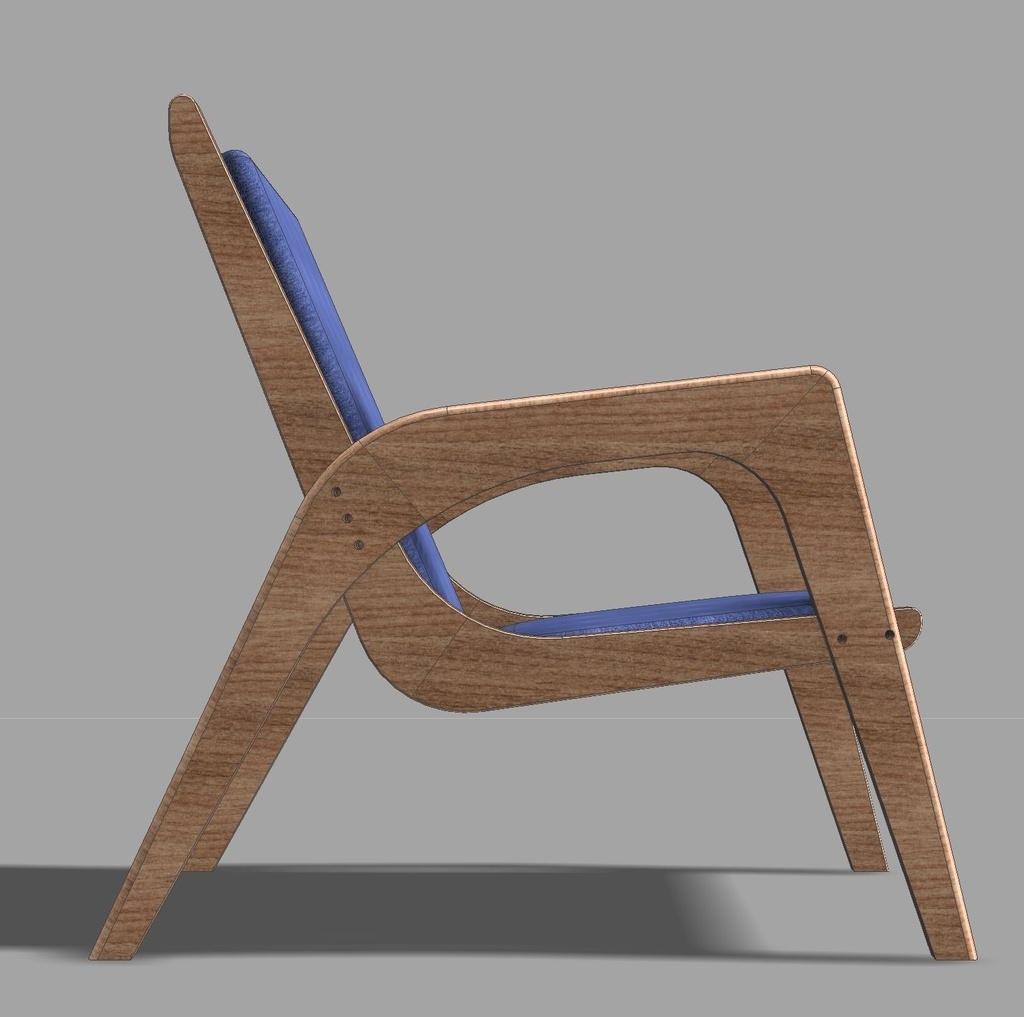

Dans ton desgin, les deux angles ne correspondent pas aux valeurs pour le confort optimal. 23 et 6.4 degrés.

Mais c'est à prendre ou à laisser, hein ... !

pas du tout, je suis une bille pour l'ergonomie/le design/le confort
on continue a interagir si tu veux pour trouver le must
sur ADB il y a bien de pas trop bien qui peuvent nous aider

je peux asap faire un fauteuil type 3 et un type 4
on compare et on en discute

oui mais j'ai pas pris le temps, j’essaye demain

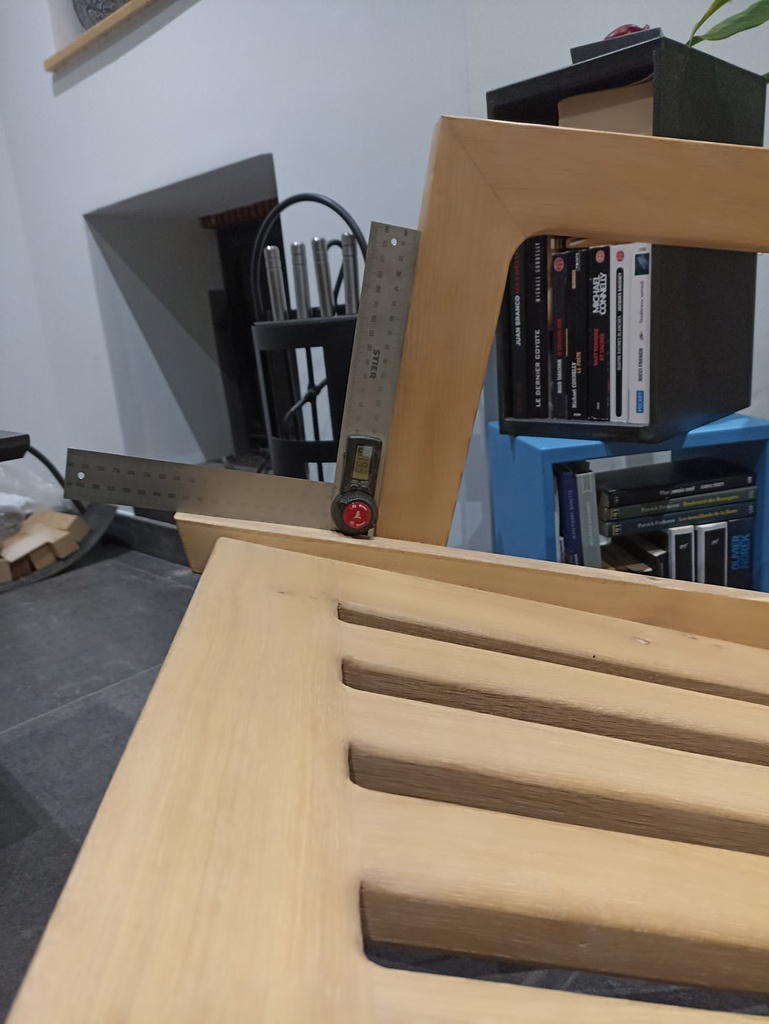

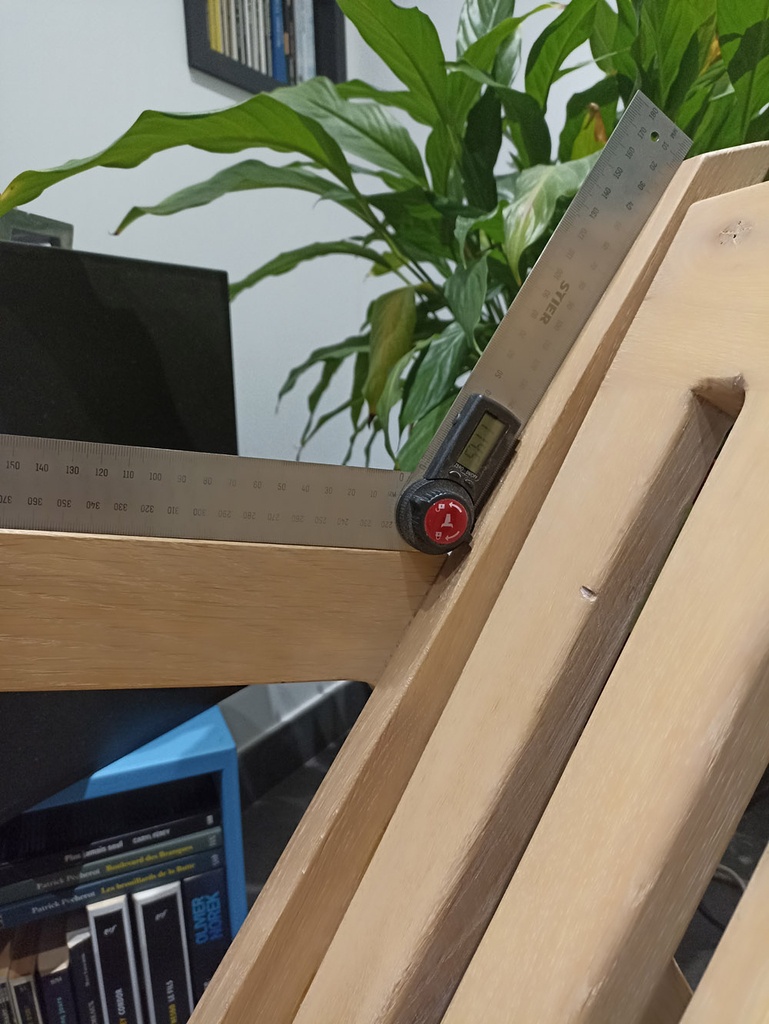

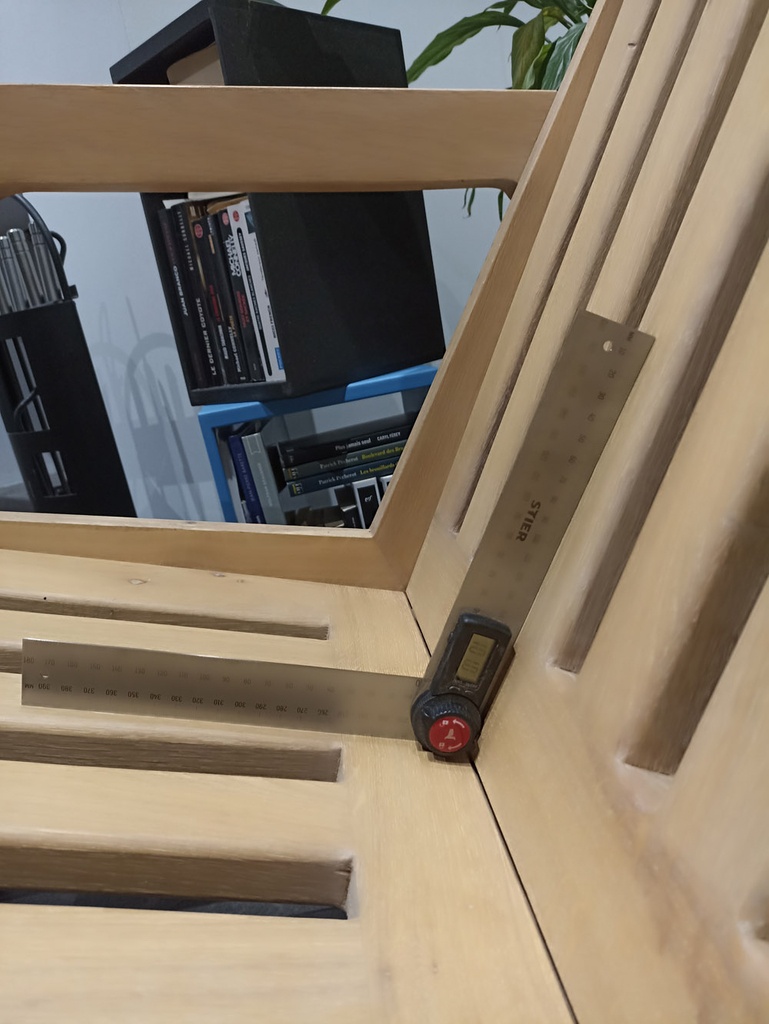

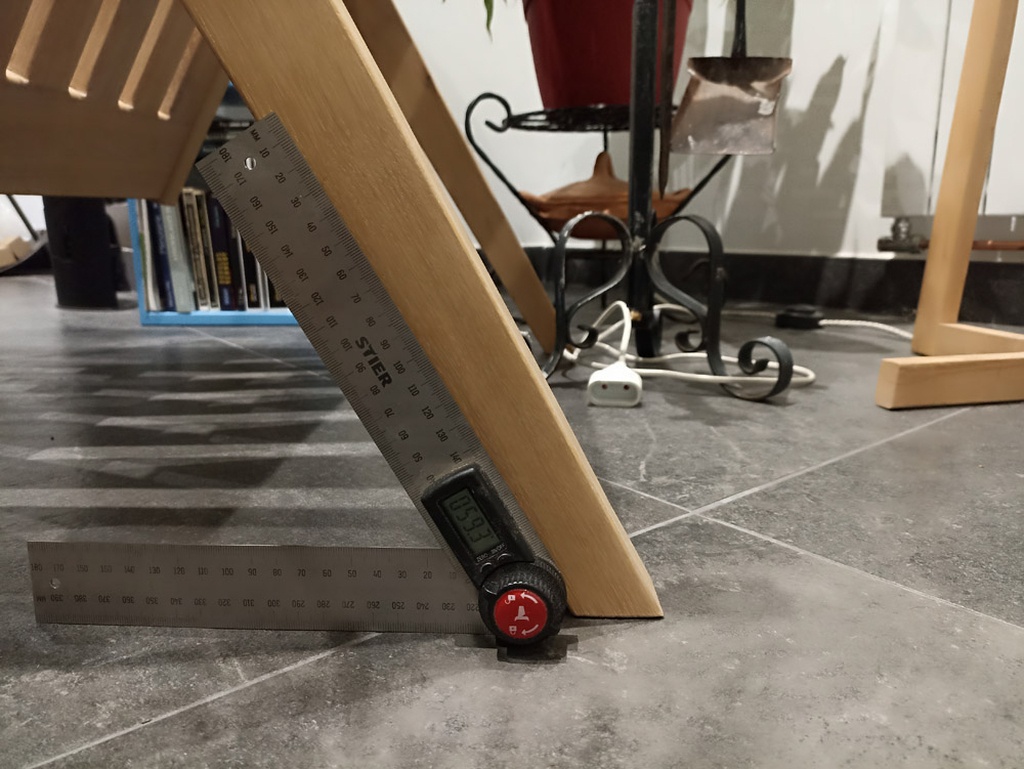

bon je viens de monter chercher le rapporteur et j'ai fait les photos ...

sur celui ci on est un peu plus en arrière que le dernier que j'ai fait (un peu plus assis droit).
C'est les angles de la photo 2 et 3 qui changent toute l'ergonomie.

cool cool
ça te dirais de prendre encore quelques cotes :

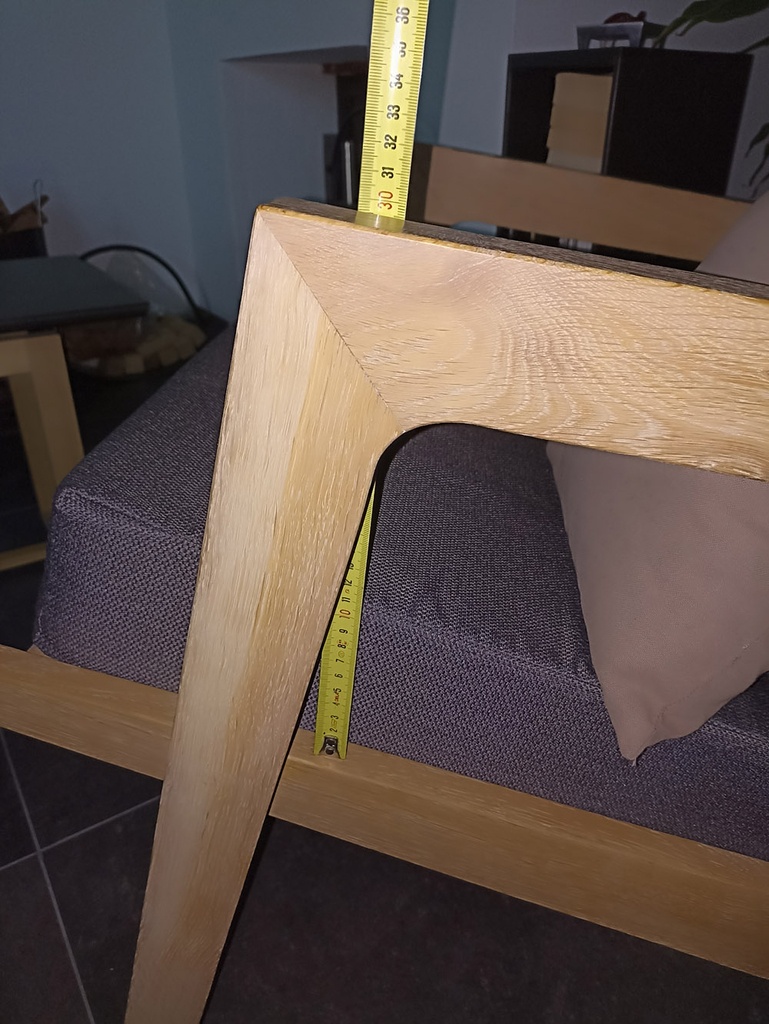

distance accoudoir-assise

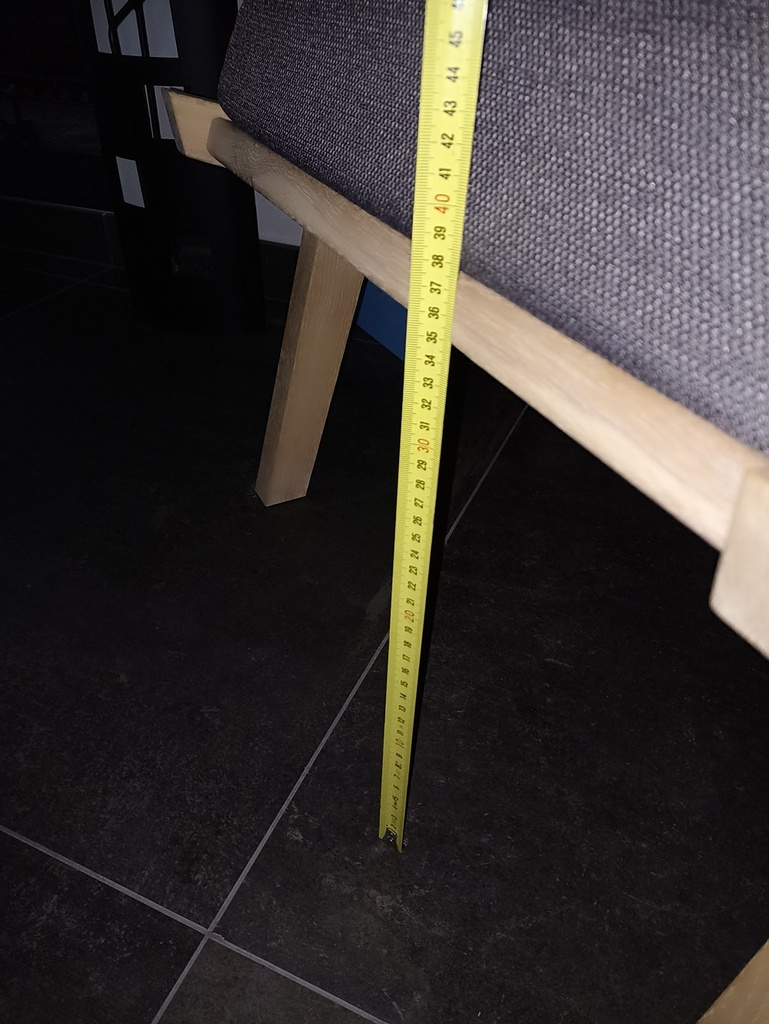

h assise (au sol)
l dossier
a++

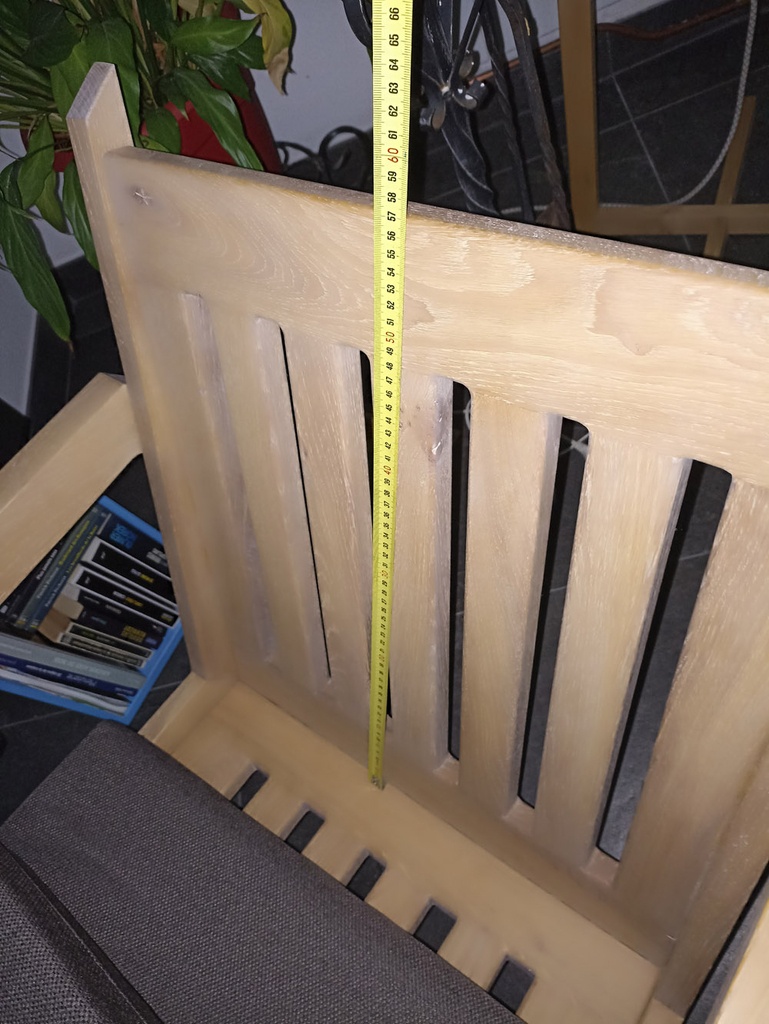

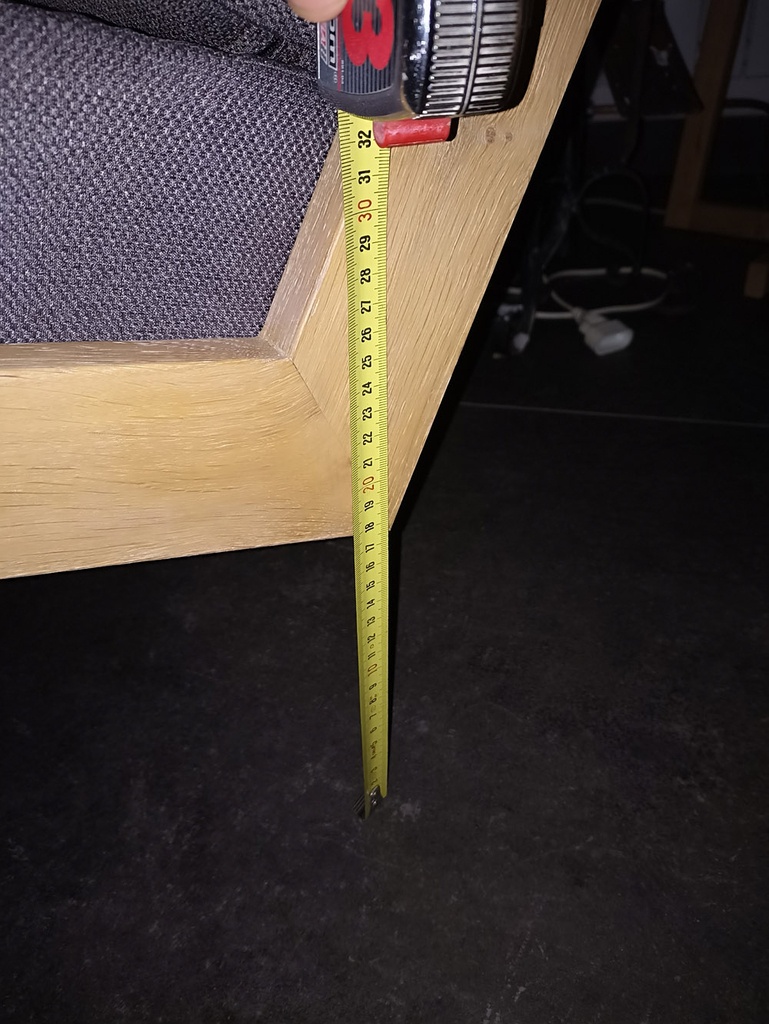

masso c'est reparti. Si il faut plus de précision ...

celles ci c'est celui que j'ai terminé récemment

Cyrille42
