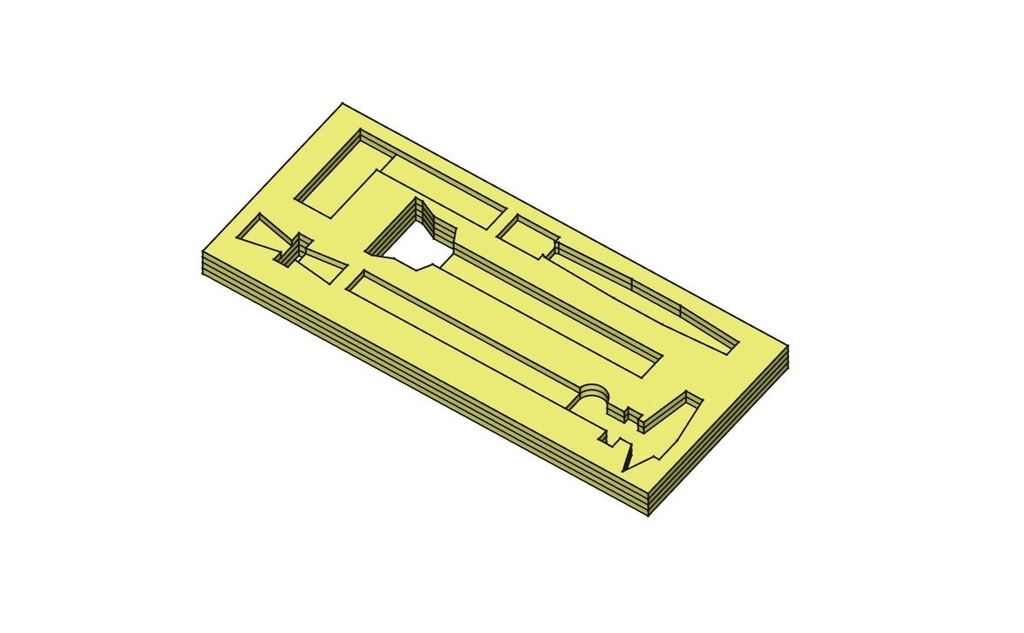

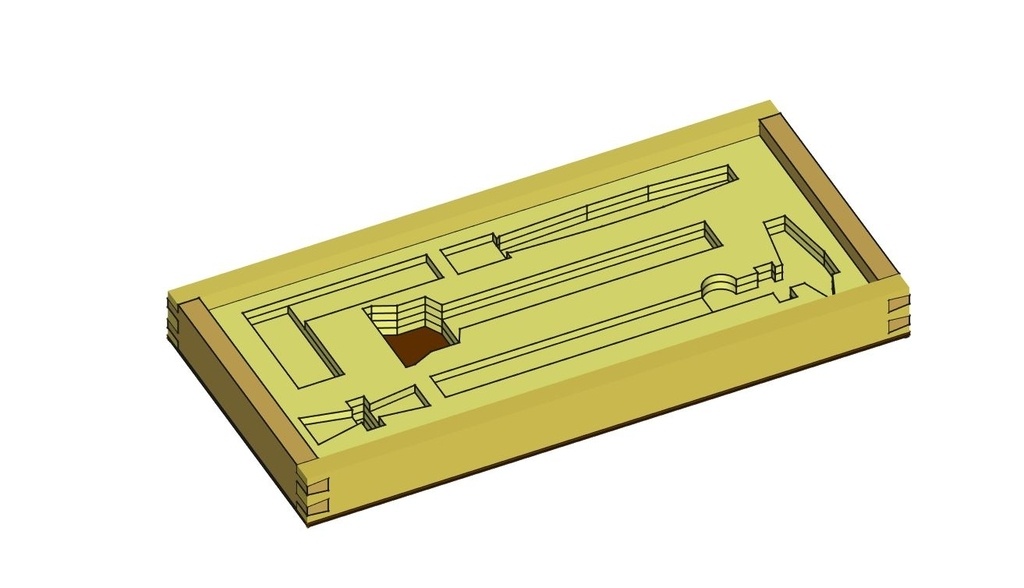

Boite pour outils de traçage

Suite au commentaire de bntarc, sur un de mes plans, je suis passé à la version 1.0 de FreeCAD.
lairdubois.fr/...entaires/400486

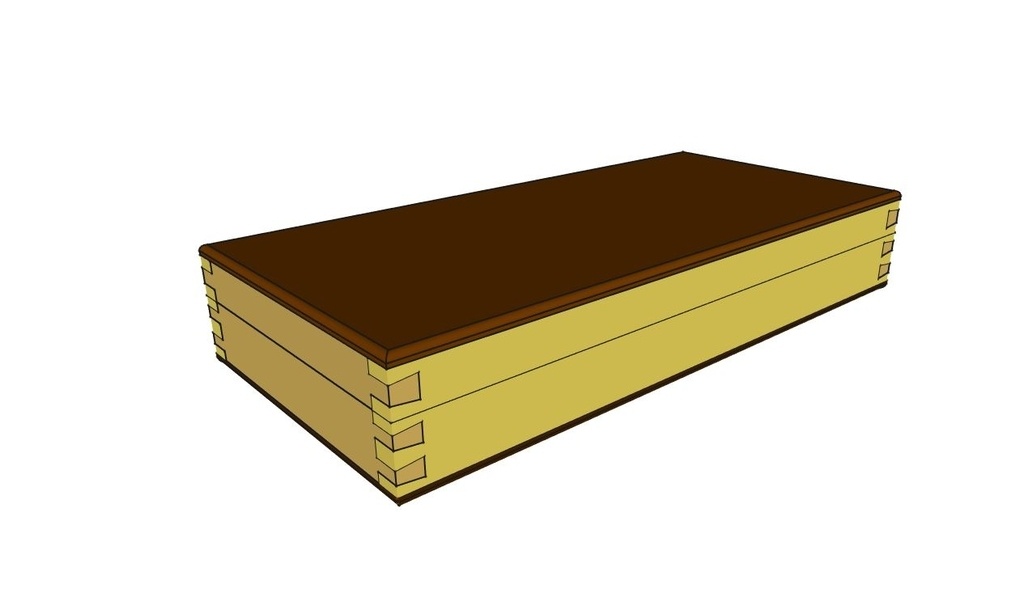

J'ai suivi la méthode de dessin des queues d'aronde décrite dans la vidéo. Je n'ai pas retenu les jeux de variables pour la formule de calcul des queues. Je préfère écrire les formules dans une Spreadsheet.
J'ai trouvé une astuce pour que la formule proposée dans la vidéo fonctionne même si il n'y a qu'une seule queue, comme c'est le cas sur le couvercle. Pour éviter une division par 0, un test conditionnel est ajouté. La syntaxe particulière à FreeCAD : var1 == 1 ? condition_vrai : condition_fausse.

Quelques bonnes surprises dans cette nouvelle version :

• Possibilité de définir des alias sur un table.
• Copie de corps sans perdre le paramétrage.
• et d'autres à découvrir...

Quelques problèmes avec la cotation des plans sur vue de dessus et coté systématiquement à 0. Après plusieurs tentative j'ai réussi à coter pour fournir les plans au format pdf.

A vous de vous lancer maintenant !
