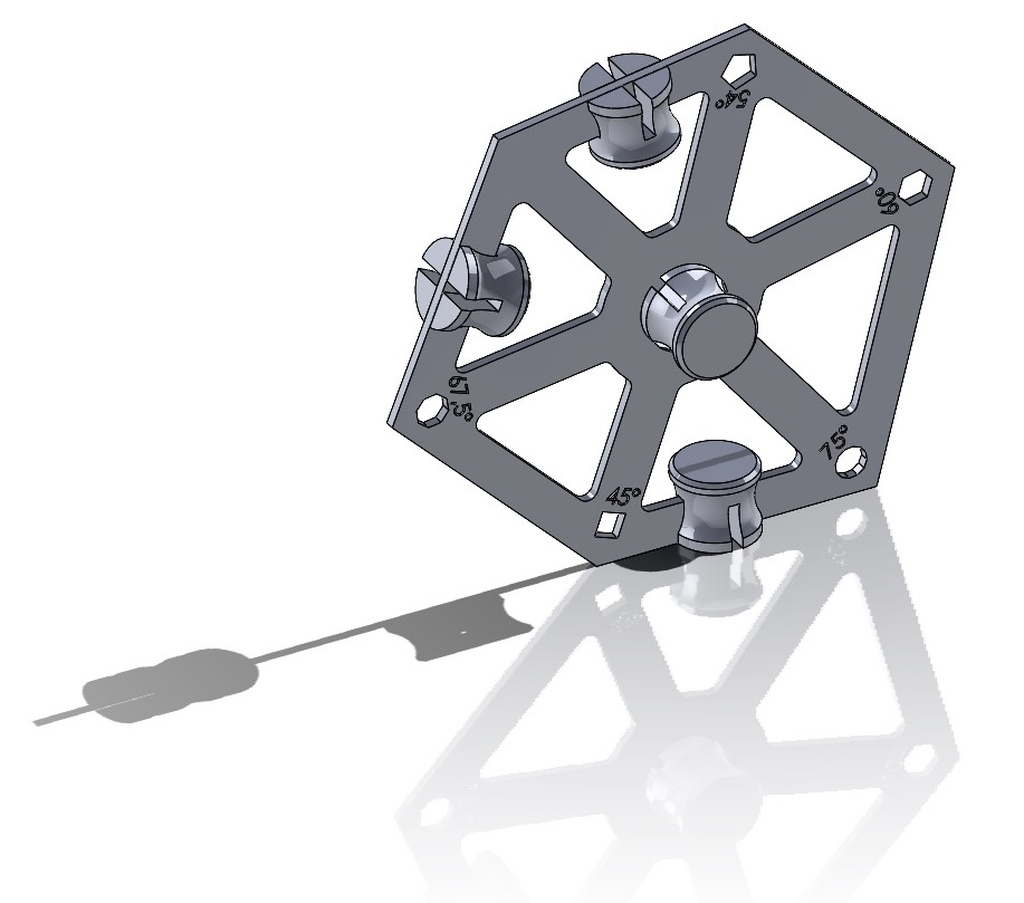

Les 5 angles caractéristiques du gabarit permettent de régler rapidement l'angle d'inclinaison d'une lame de scie ou celui d'un guide pour des coupes onglets adaptées.
Les caractéristiques :
- Réalisé en PMMA de 5mm,

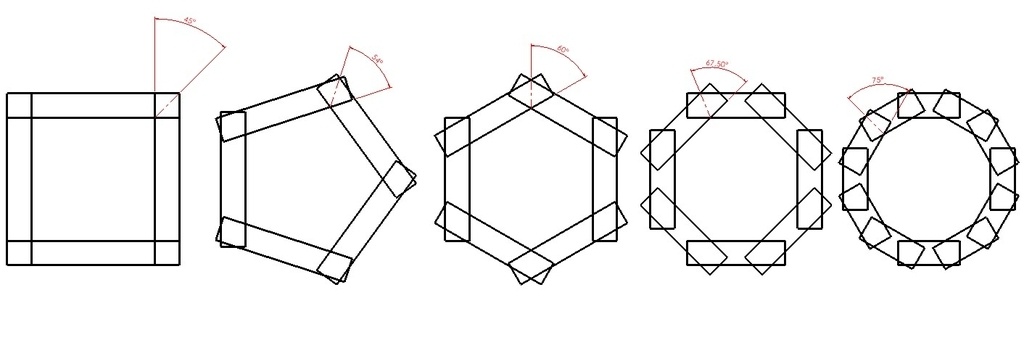

- Il permet un réglage rapide et précis pour l'usinage des polygones à 4, 5, 6, 8 ou 12 côtés.

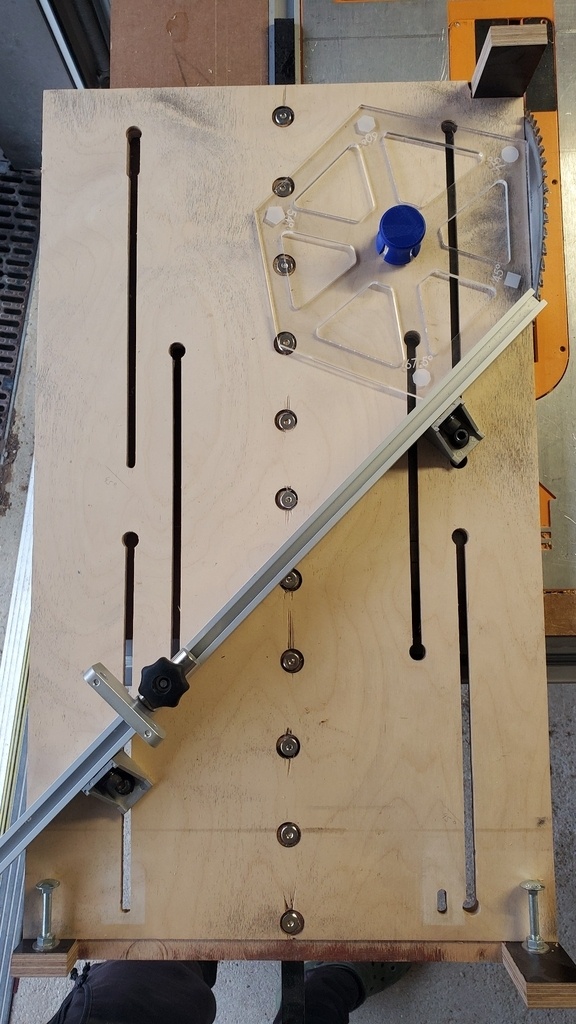

- pour régler inclinaison scie, guide de coupe, guide dégau ..

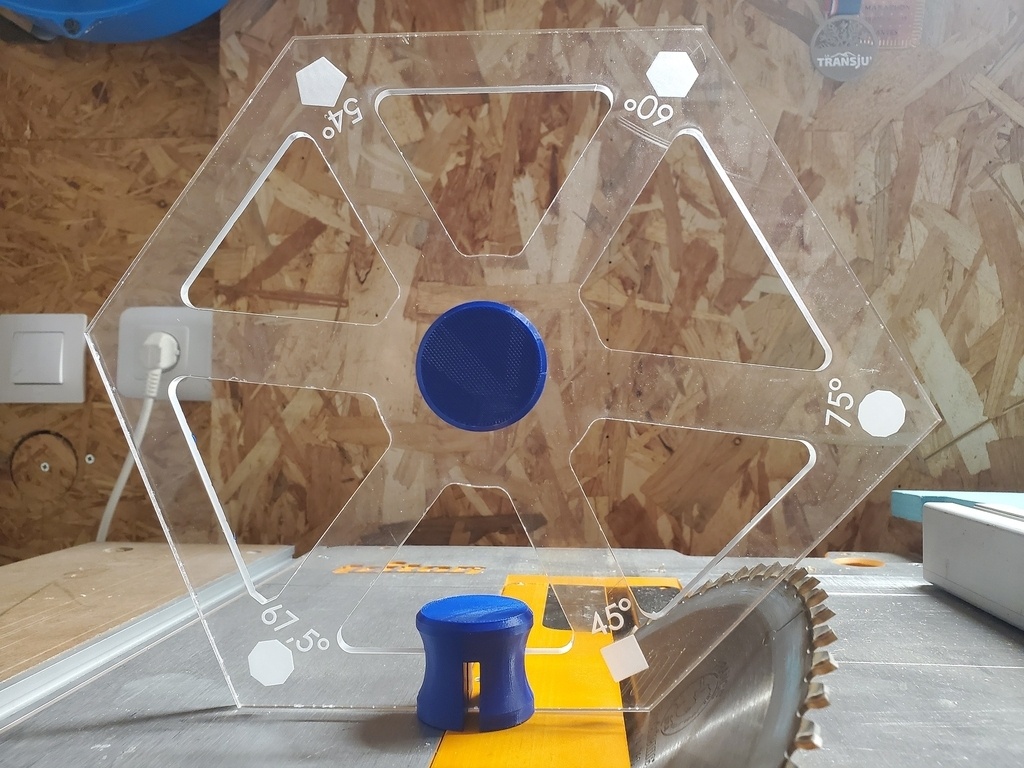

- Il s'utilise à l'horizontale ou à la verticale.

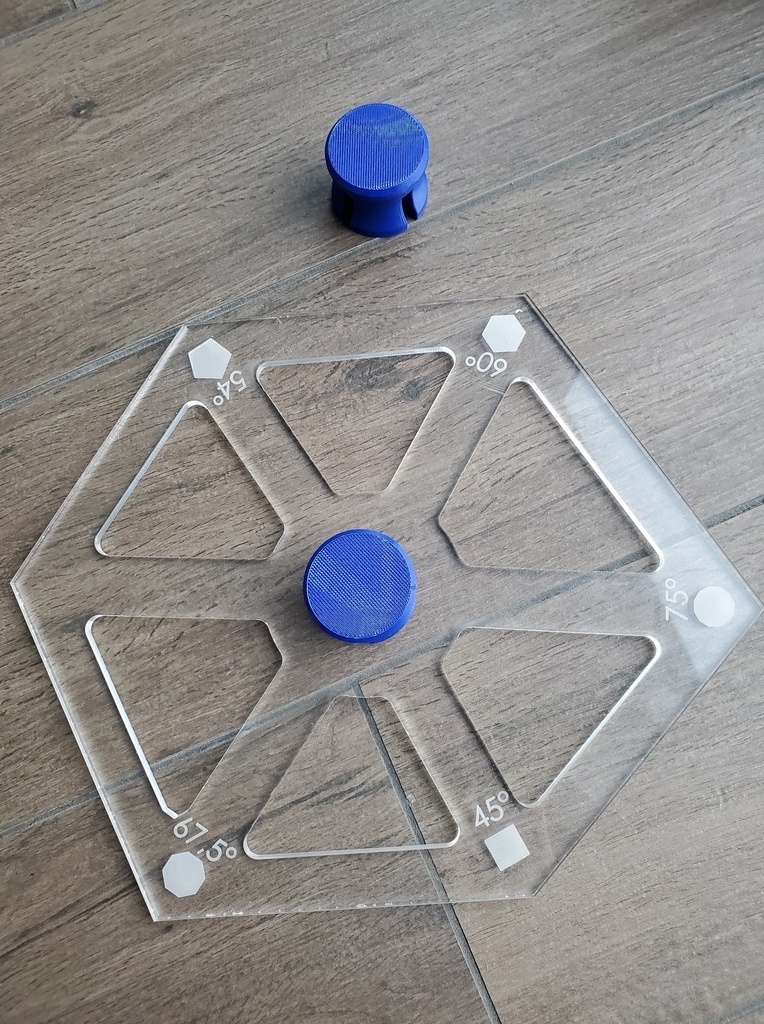

- Pour une utilisation verticale, le bouton imprimé en 3D, maintient le gabarit perpendiculairement à la surface d'appui
réalisé en juillet 2024, inspiré (copié ?!) du gabarit veritas à partir de photos :
chez bordet ou chez otelo par exemple.
Licence
Autres plans de
Marc Janod
Discussions
Joli, mais le bouton en plastique m'a l'air léger. Possible avec 2 aimants ?
merci. il est légèrement monté serré, ça fonctionne bien
Excellente idée. Pourquoi ne pas tout faire par impression 3D ?
Merci
merci. le temps de fabrication de la découpe laser est imbattable, plus précis et le plastique dans la masse est beaucoup plus costaud et pérenne
Bjr,
Je ne suis pas sûr qu'il faille se vanter de plagier Veritas ou Woodpeckers, mais en 3D :
thingiverse.com/thing:3967335
thingiverse.com/thing:3504106
