Plan pour fabriquer une chaise de libraire.
La particularité de cette chaise est d'avoir un dossier basculant, la transformant en marchepied.

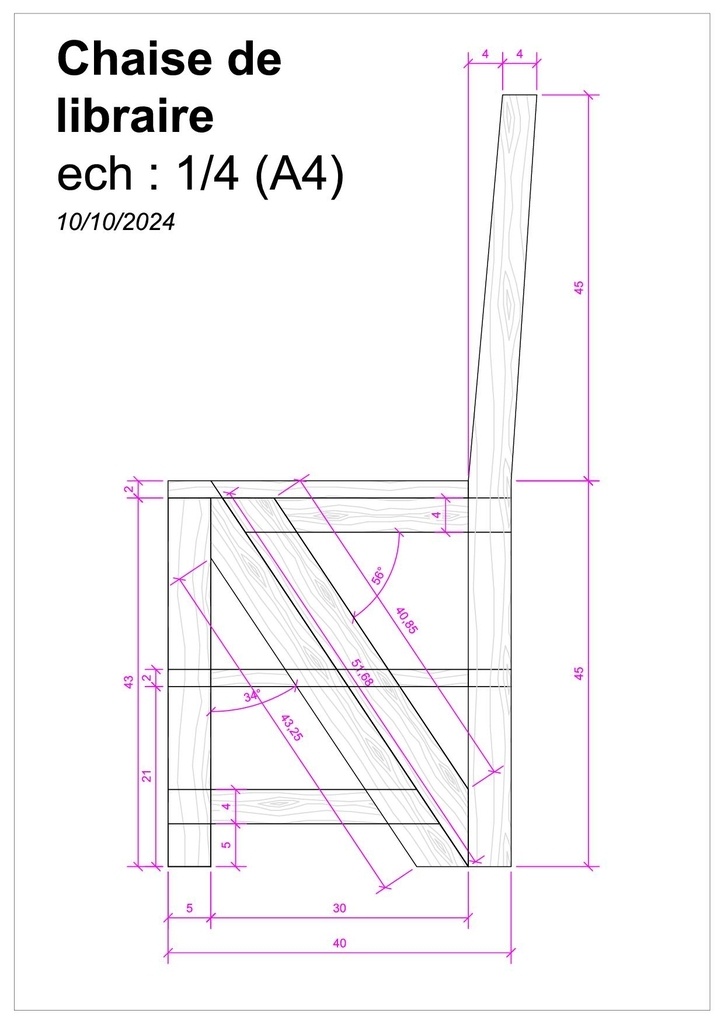

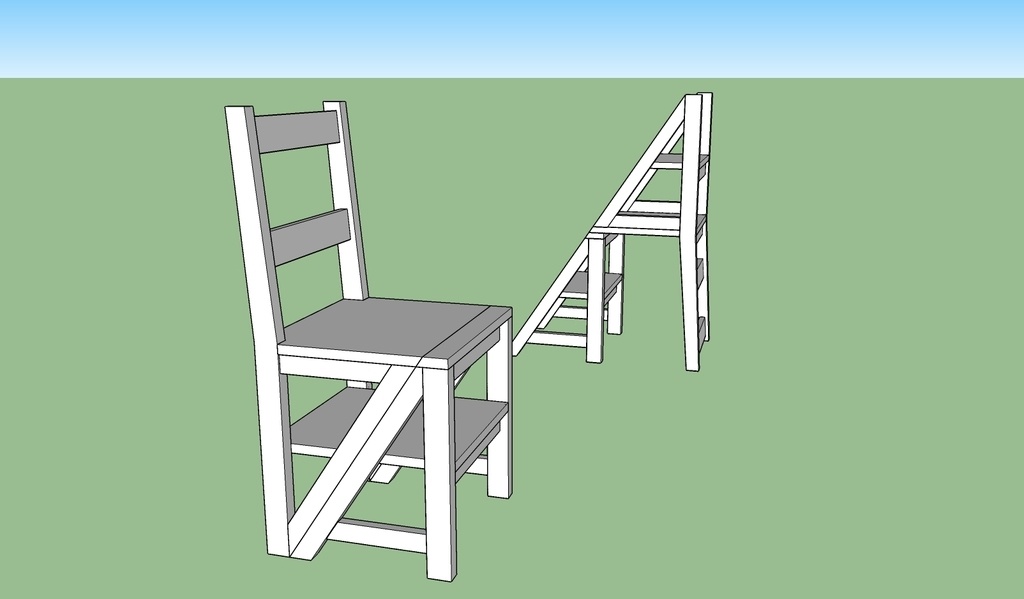

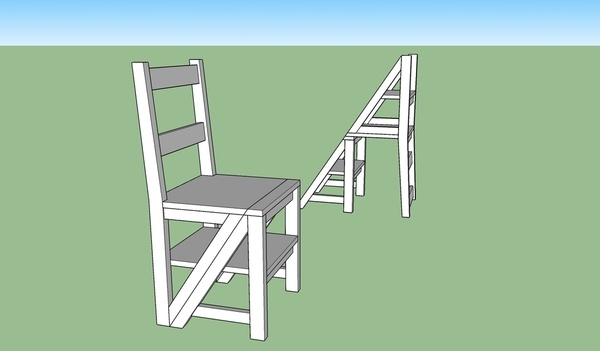

Le plan sketchup est là pour donner une idée des volumes, le DWG/PDF donnant les principales côtes.
Ces côtes sont adaptables, c'est plus pour donner une idée générale du fonctionnement.
L'angle de 34/56° est assez bien adapté globalement au fonctionnement.
A adapter selon la hauteur d'assise voulue, les épaisseurs de bois disponible ou la finesse des pieds désirée.
Publications associées
Licence
Voir aussi
Discussions
Ce plan me sera utile. Merci pour le partage
Bonjour
.
Il y'a des années,je suis resté scié en voyant une copine déplier une chaise de ce type.
Elle s'integrait dans un ensemble de salle a manger et venait du Portugal.
Je m'étais promis d'en faire une.
C'était tellement simple... que je n'étais jamais parvenu a refaire le tetrix dans ma tête
Un grand merci!
J'espère pouvoir m'y mettre un de ces quatre.
Du coup, pourrais tu me donner ton avis suril deux détails qui me "chifonnent".
D'abord la charnière , saillante, elle ne dérange pas? D'autre part je ne vois pas vraiment comment l'éviter.
Et la diagonale , tu ne penses pas qu'on pourrait utiliser des sections moindres pour éviter l'effet massif?
.
Bonjour
Pour ce qui est des charnières : le coté saillant était une de mes craintes, mais en fait, on ne sent rien du tout.
Il existe au pire des charnières intégrées invisibles, mais comme c'était un prototype, je me suis pas embêté, et ai pris ce que j'avais dans les tiroirs (elles ne sont pas de la même largeur par exemple... ça ne se voit pas, mais quand j'ai tracé la poche la deuxième ne rentrait pas dans son logement - 1cm de plus)
Pour ce qui est de la diagonale : on doit pouvoir réduire, de même que toutes les sections que j'ai pris qui sont larges, mais elle supporte quand même le poids des marches, donc attention à ne pas non plus trop rogner la section. Ce n'est pas que pour faire joli ;)
J'étais parti sur des sections de 5x3, du 4x2.5 ou 3x2 pourrait peut être le faire. C'est vraiment de l'empirisme.

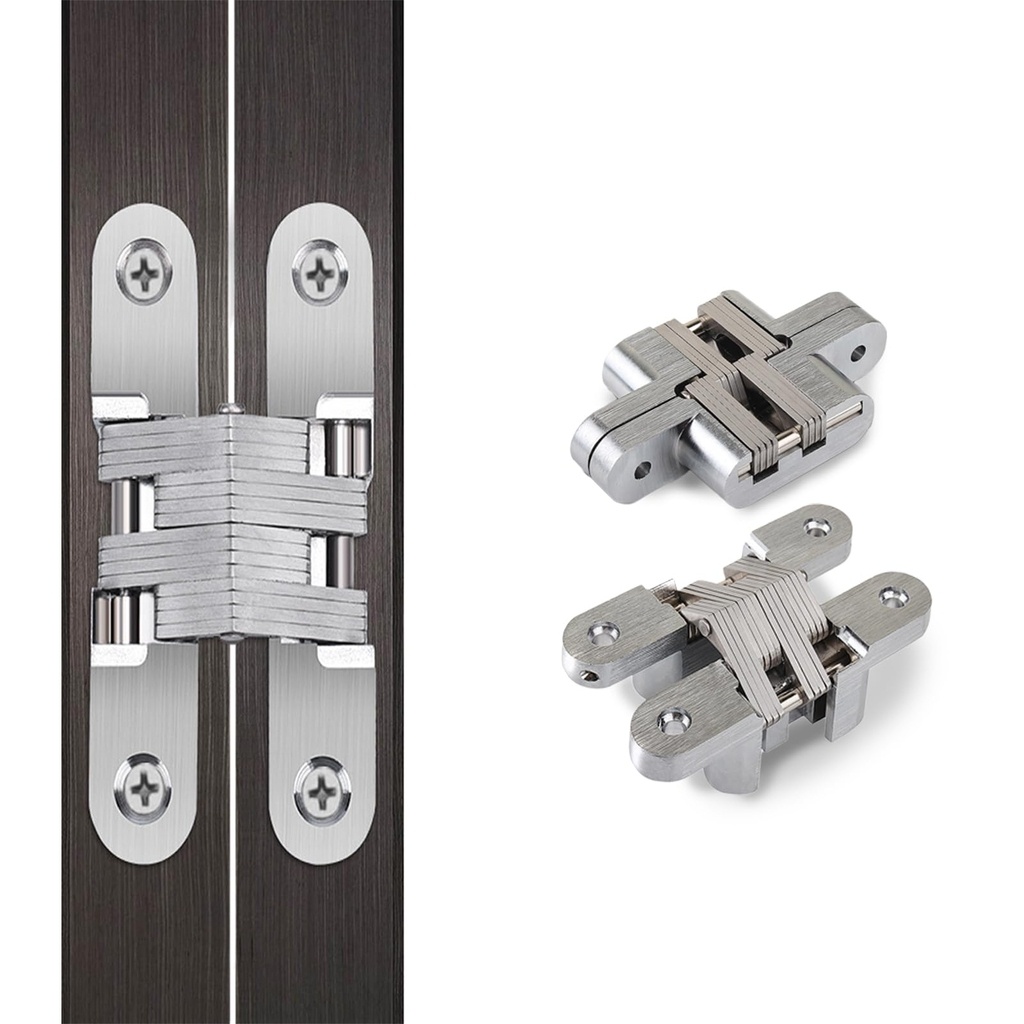

Je pensais utiliser ce type de charnière au pire :
Merci.
Ouf, belle réalisation ! Grand merci du partage.
