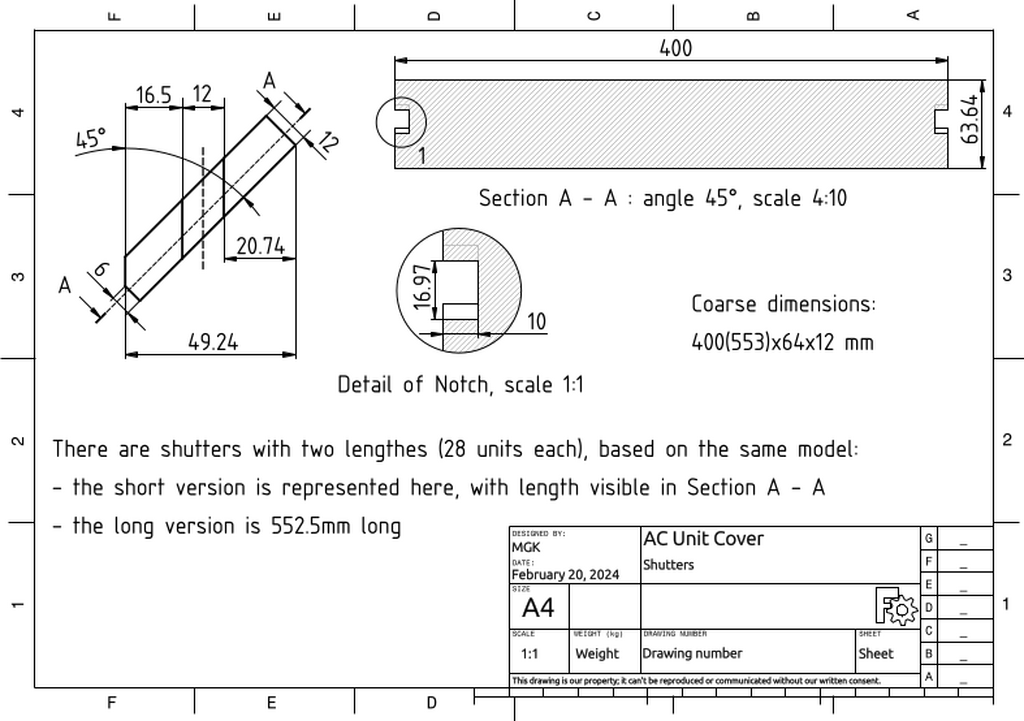

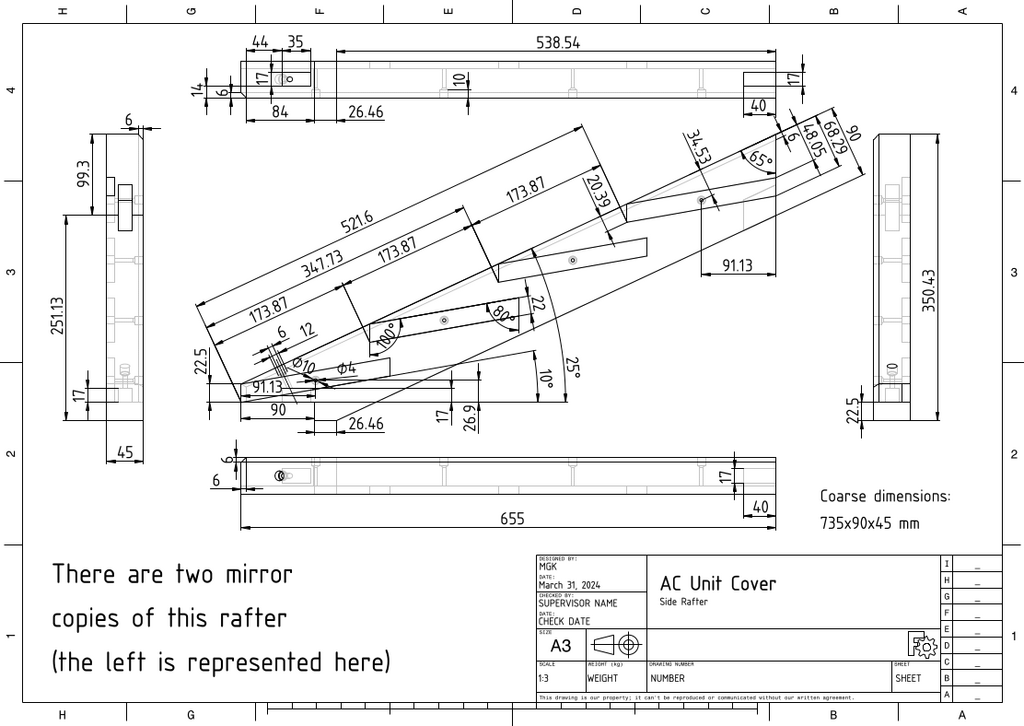

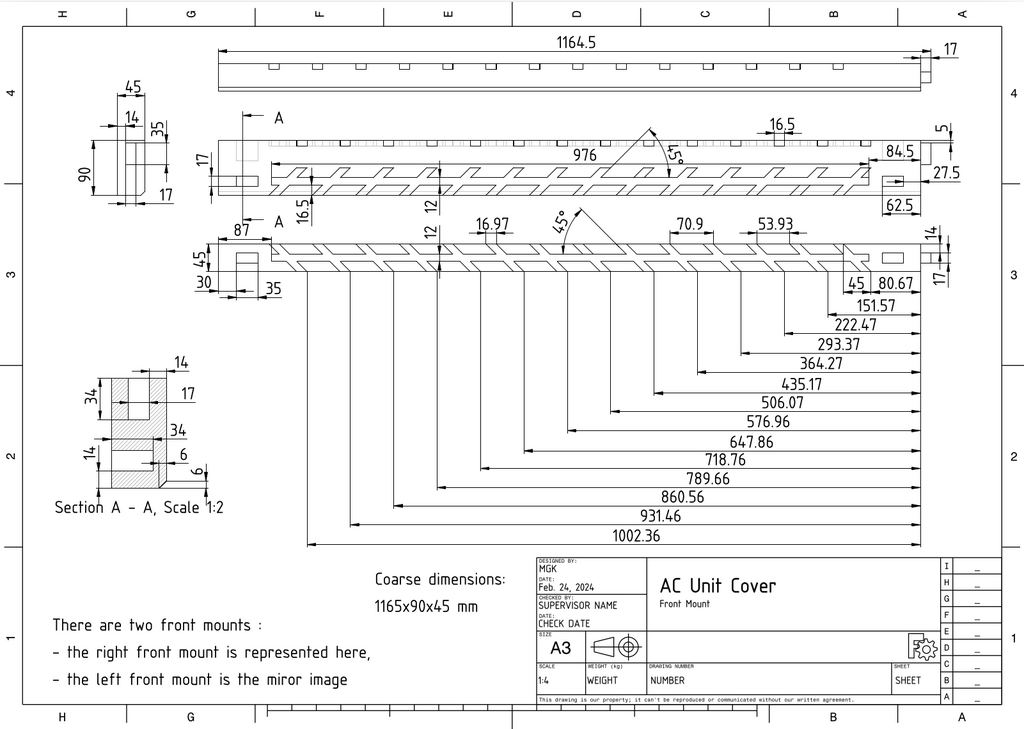

Premier projet avec FreeCAD (version 0.21.2). J'ai travaillé avec les Ateliers Sketcher, PartDesign et TechDraw.

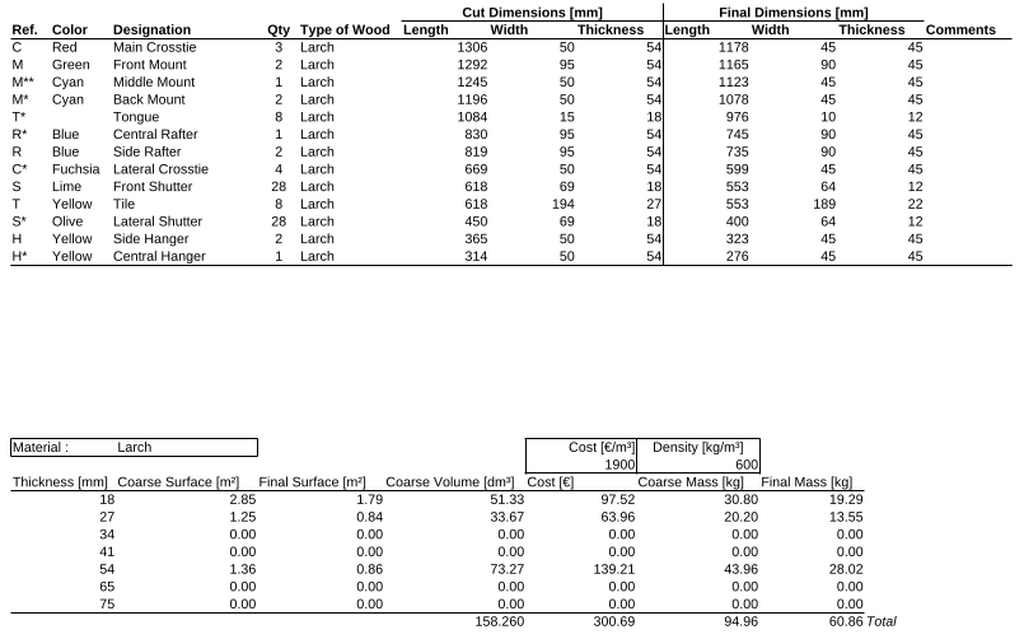

Ce que je trouve cool, c'est que tout est paramétré dans une feuille de calcul. Vous pouvez donc reprendre le projet et l'adapter aux dimensions de votre unité extérieure de PAC. Bon, pour tout dire, si vous modifiez des paramètres, il faut quand même s'attendre à ce que les dessins techniques soient un peu ou beaucoup cassés.
Initialement, j'ai commencé à travailler avec l'excellent OpenScad (curieusement, il ne semble pas possible téléverser ici les fichiers au format .scad). C'est là que j'ai élaboré la plupart des relations géométriques utilisées dans la feuille de calcul.
Enjoy!
Licence
Autres plans de
mgk
Voir aussi
Discussions
Belle modelisation !
Pour info dans Freecad il y a un atelier OpenScad:
wiki.freecad.o...AD_Workbench/fr
bntarc Merci !
Oui, l'atelier OpenScad semble intéressant. Malheureusement, il m'a semblé que les corps ainsi obtenus ne sont pas compatibles avec l'atelier TechDraw. En tous cas, je ne suis parvenu à rien.
Il y a des différences d'interprétation des fichier .scad par freecad ou openscad. Il y a surtout des problèmes lors de soustractions. Par exemple (a+b) - c, sera interprété comme a + (b - c). C'est l'explication que je propose en tout cas. Aussi, les formes doivent obligatoirement être fermées. Openscad est plus permissif, mais FreeCad non. Aussi des erreurs de positionnement relatif.
Pour mise en plan avec TechDraw:
Sur OpenScad exporter au format CSG
Ensuite ouvrir le fichier sur FreeCAD
merci pour l'astuce !
Bonjour,
J'ai téléchargé votre fichier, mais tous les composants ne se trouvent pas en position.
Est-ce normal ?
Avez-vous une version de fichier avec les composants en place ?
Merci
Bonjour,

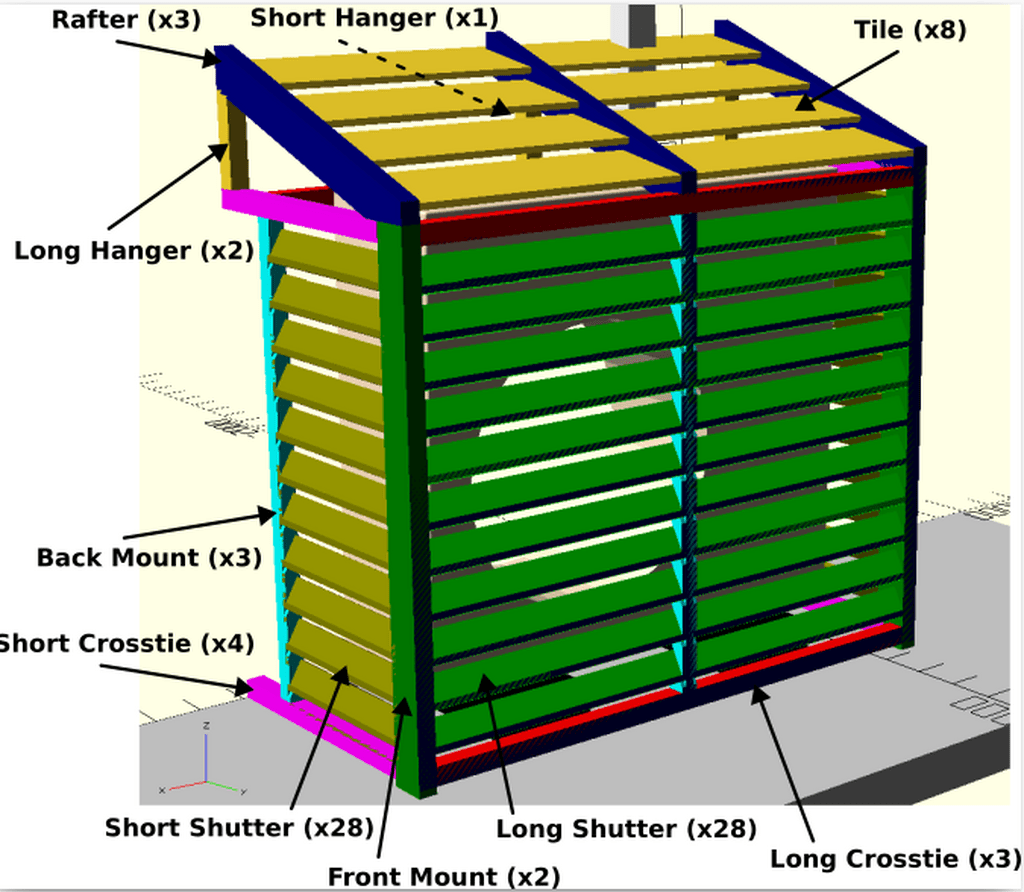

oui, les pièces ne sont pas assemblées dans le fichier déposé ici. L'illustration avec la représentation 3D a été obtenue initialement avec OpenScad. Je peux transmettre un lien pour télécharger le fichier (l'air du bois ne semble pas accepter les extensions .scad).
Sur FreeCad, je n'ai pas terminé le travail d'assemblage. Le fichier déposé ici contient les schémas Sketcher, les pièces en PartDesign et les plans en TechDraw. Ca commençait à devenir lourd à manipuler... J'ai donc procédé ainsi:
Je peux aussi partager une archive avec les fichiers .stpZ et l'ébauche d'assemblage FreeCad.
S'il y a une meilleure méthode, je suis preneur.
Bonjour,

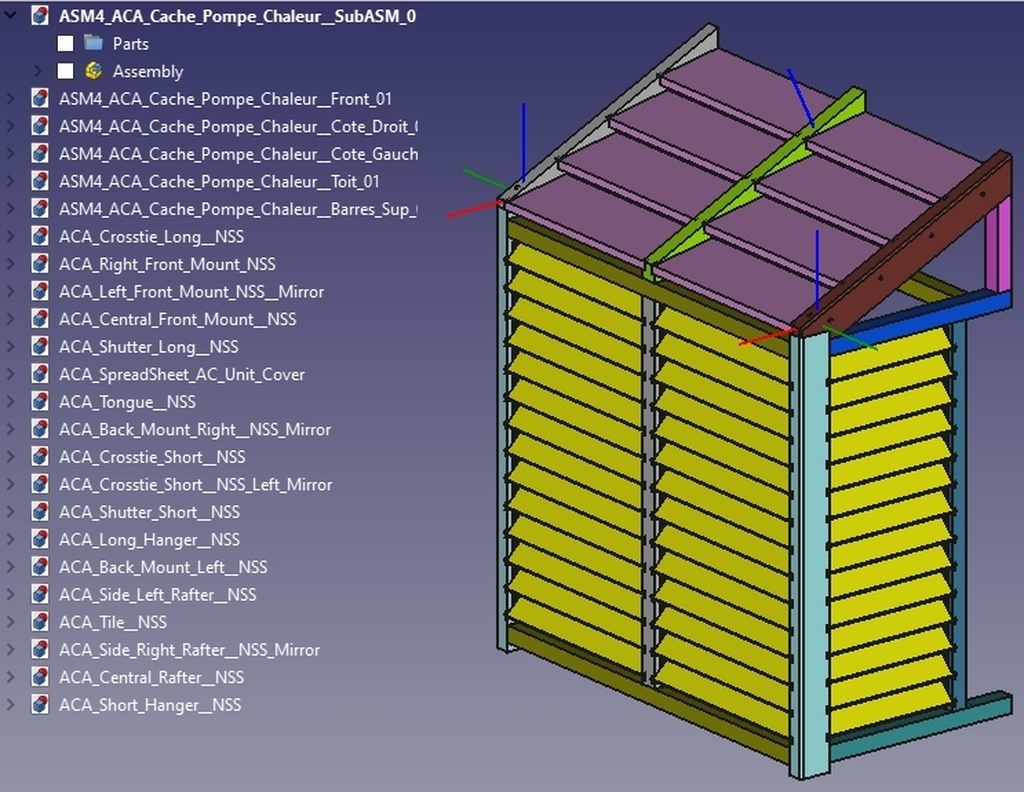

J'ai créé l'assemblage des pièces avec l'atelier Assembly4.
J'ai créé également les pièces miroirs manquantes.
ACAbp super! Beau travail. L'assemblage se fait-il avec les paramètres fixés comme je l'envisageait ?
