Bingo

Clearance plate pour la scie du Kity Bestcombi


Après de nombreuses heures de modélisations et d'impressions (et d'échecs) vous avez à disposition une clearance plate pour la scie sous table du Bestcombi.
Vous pouvez voir la clearance plate en laiton ici => Clearance plate en laiton.

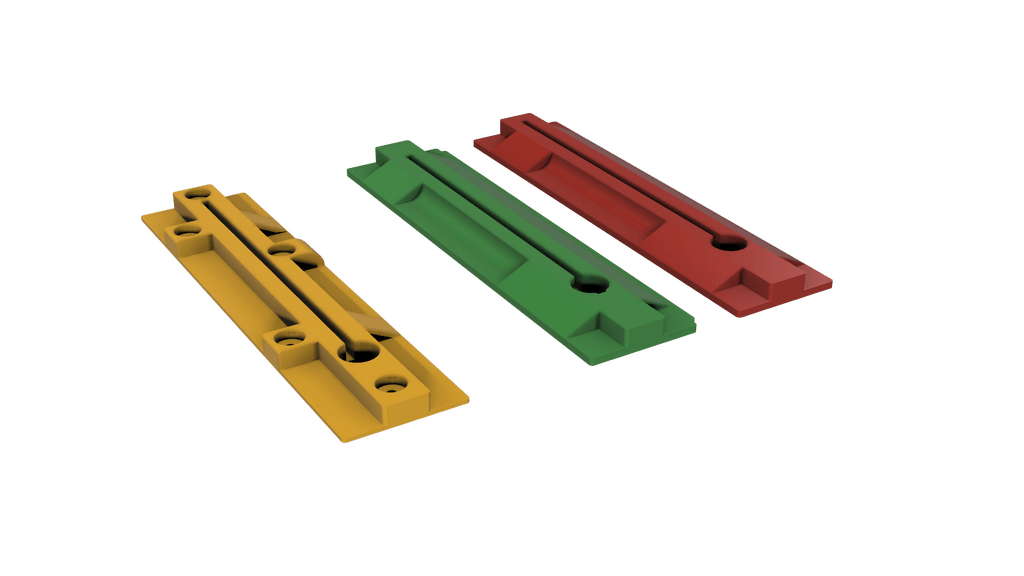

Il y a trois modèles.

Le premier en jaune est fait pour une installation d'une plaque laiton ou aluminium sur le dessus d'une épaisseur de 2mm.

⚠ Mise en garde ⚠
Le second en vert est celle qui possède le moins d'espace entre la plaque et la lame de scie.
Si vous avez mal réglé votre lame à 90° la plaque va casser et dans le pire des cas être projetée vers l'utilisateur. Elle est à disposition ici mais sachez ce que vous faites.
⚠ Mise en garde ⚠

Enfin le troisième en rouge est similaire à la première à l'exception qu'elle ne va pas accueillir une plaque laiton ou aluminium, elle est donc en full 3D.

Instructions

⚠ Mise en garde ⚠
Merci de respecter les consignes du minimum, le bois c'est lourd, il peut y avoir des éclats et des bouts qui partent dans le carter à toute vitesse.
⚠ Mise en garde ⚠

Compter 5h d'impression et 100gr de filament.
Plateau de 300*300 obligatoire.
Pas de supports.
Au minimum 3 couches Top et Bottom
Infill gyroid 25% minimum
Au minimum 3 wall lines et une alternative extra wall.

Mis à jour

Discussions

Bingo  a publié le plan "Clearance plate pour la scie du Kity Bestcombi".
il y a 8 mois
alain15

Bonsoir Bingo,
je ne comprends pas tes clearances plates pour scie sous table de la Bestcombi, car apparemment, elles sont à quelques millimètres près identique à la plaque existante d'origine.

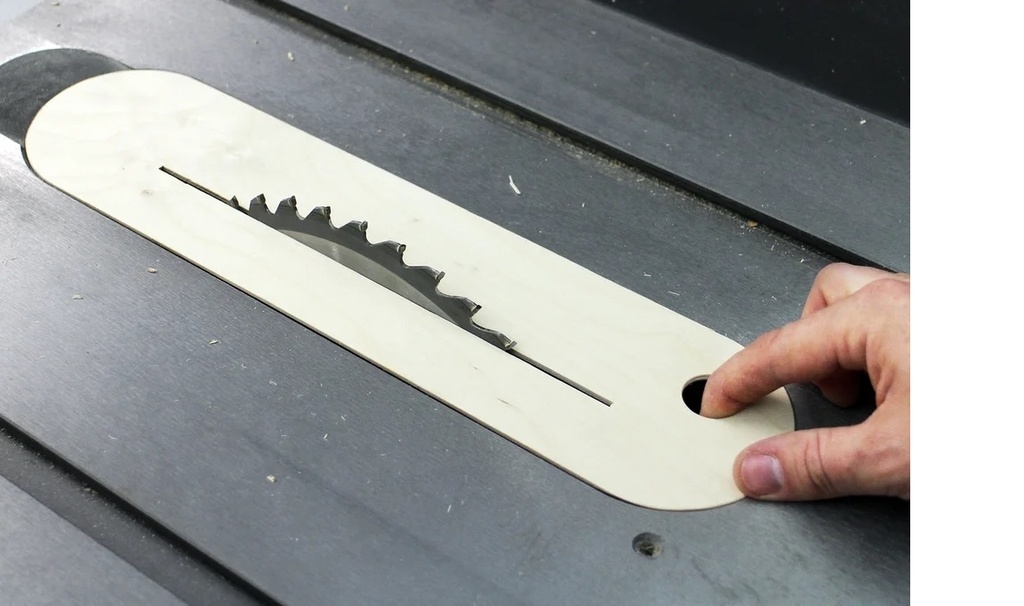

Pour moi une zéro clearance couvre tout, et ne laisse que la lame de scie+ quelques dixième de millimettre

alain15

Petite précision, il faut alors prolonger l'espace pour la lame de scie pour recevoir la protection anti-pincement

Bingo
( Modifié )

alain15 Effectivement, ce ne sont pas des zero clearance plate, elles ont pour but de remplacer une clearance plate abimée.
Celle qui va s'en rapprocher le plus est le second modèle en vert qui lui va se rapprocher de la lame.
Il n'est pas possible de par la conception du bestcombi d'installer une zero clearance plate. J'ai essayé, mais il y a trop d'éléments qui rendent impossible la création d'une telle plaque.
