Philippe Fedele

Insert "zero clearance" pour scie Felder K500

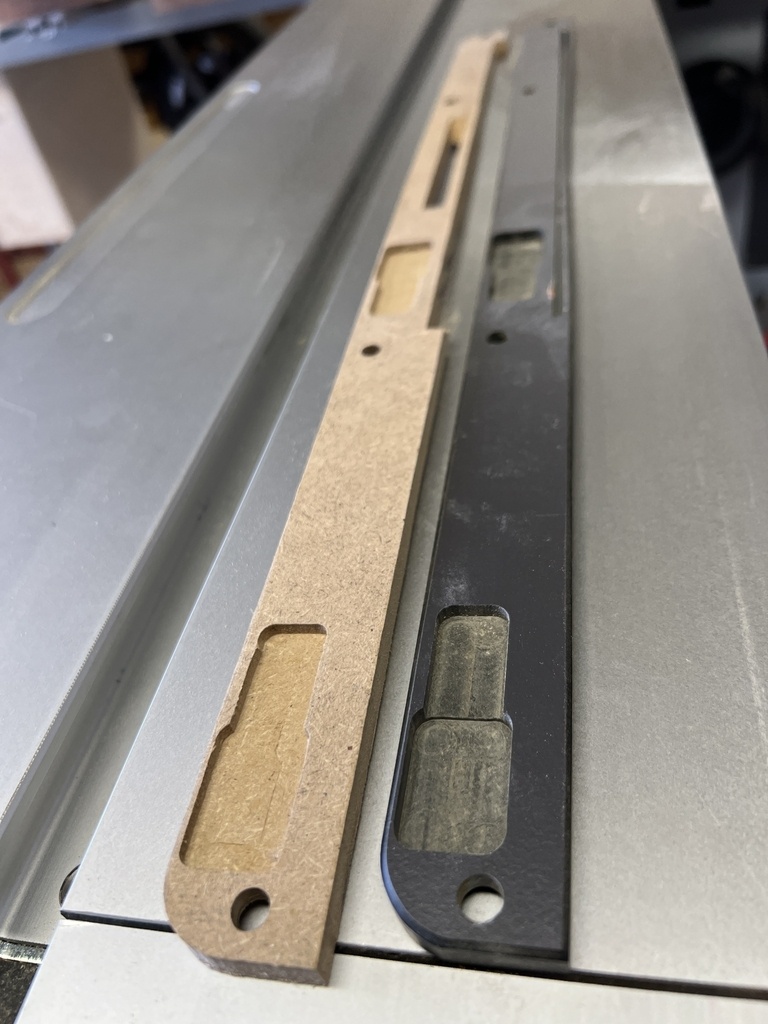

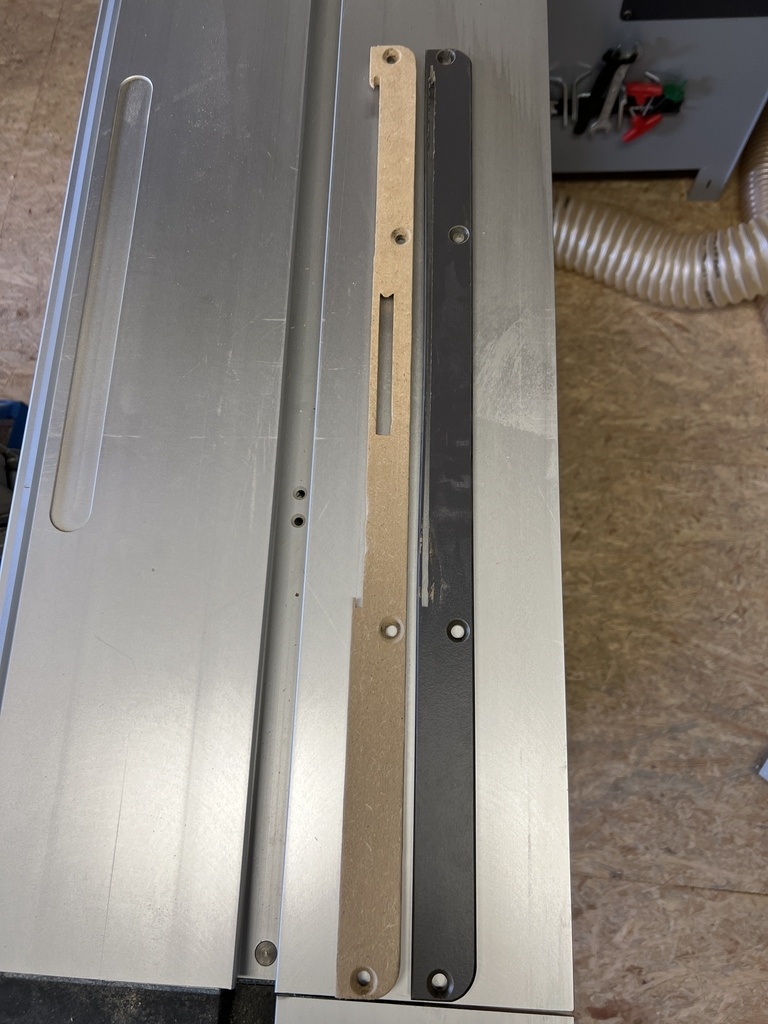

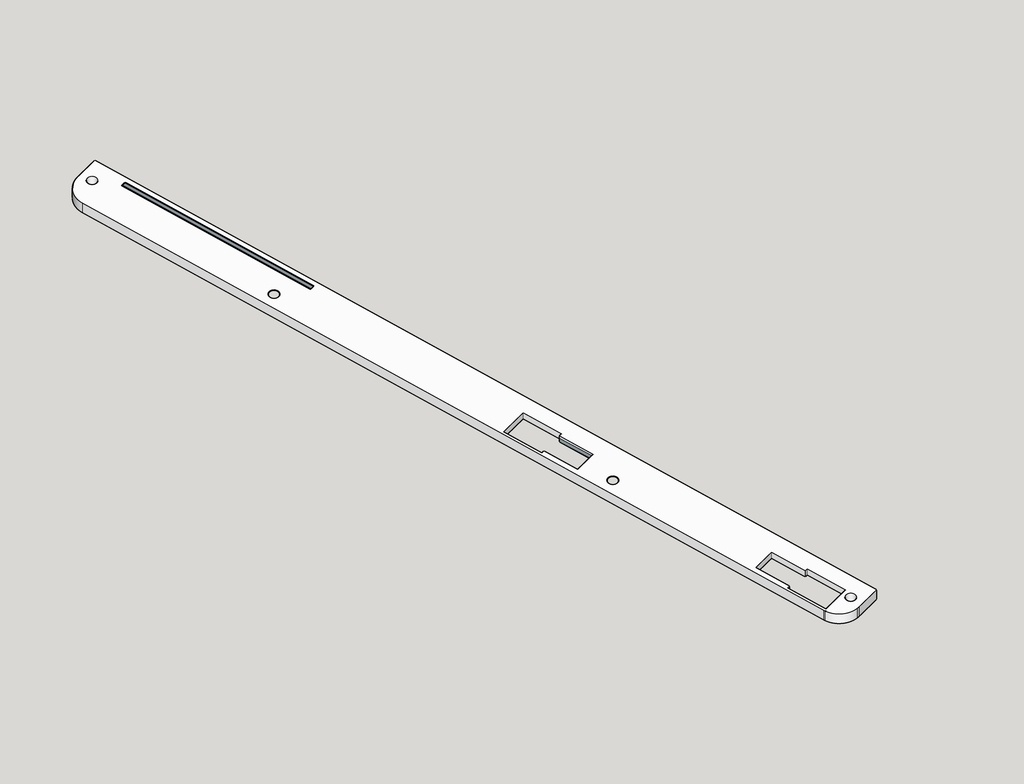

Pare-éclat de la Felder K500. Dans l'idéal, à usiner à la CN à l'aide du fichier .svg joint. Je l'ai fabriqué en mdf, mais le mieux serait de pouvoir utilsier le matériau synthétique similaire à celui du pare-éclat d'origine car sinon un peu trop fragile (comme vous pouvez le voir, mon prototype a tenu quelques temps avant de casser). Si qqn a une piste ;-)


Discussions

Philippe Fedele  a publié le plan "Insert "zero clearance" pour scie Felder K500".
il y a 8 mois
Marco2b
( Modifié )

Bonjour
Est-ce que du trespa pourrait faire l’affaire ?

Philippe Fedele

Oui probablement merci. Ca sera en tout cas plus résistant que mon mdf ;-)

cray

Merci, c'est le même insert que sur la KF500, il est effectivement pas mal fragilisé par l'utilisation des lames à rainurer également quand on dispose de cette option. C'est le genre de pièce que je réalise dans du Compact HPL (laminé haute pression)

Jean-Claude Di Fazio
( Modifié )

Je suis curieux de cette pratique.
Quelle est l’utilité de réduire le passage de lame ?
Travail des petites pièces ?

Ma machine dispose d’un passage large, bien utile pour l’aspiration des copeaux.
Et accessoirement indispensable pour l’inclinaison de lame. Je ne me vois pas changer cette pièce à chaque inclinaison.

Merci.

Philippe Fedele

Mieux vaut tard que jamais... ;-) Alors oui, ça permet d'éviter la chute des petites pièces dans le bâti de la machine. Et j'ai aussi l'impression que ça fait un peu pare-éclats. Concernant la prise d'angle, effectivement il faut penser à le changer; après ce ne sont que 6 vis ;-)

Connectez-vous pour ajouter un commentaire.
457 vues
5 commentaires
22 téléchargements

Caractéristiques

Sketchup, SVG  Format
57 Ko  Taille
 2 fichiers
