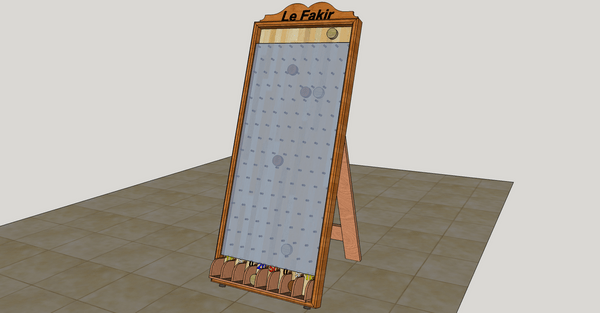

Jeu du fakir

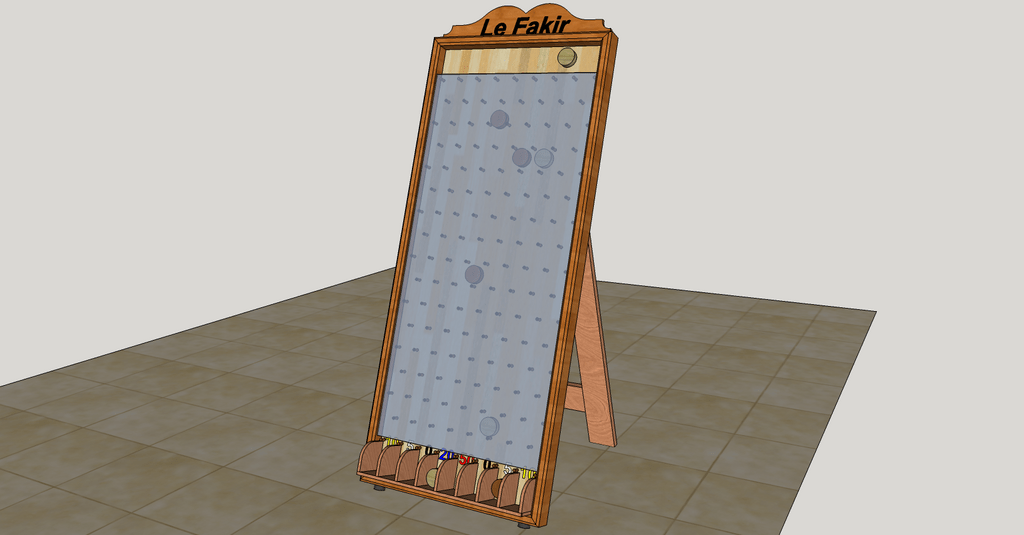

Plan de construction du jeu du fakir !

A partir d'une feuille de plexiglas standard 1000 x 500 x 4 mm

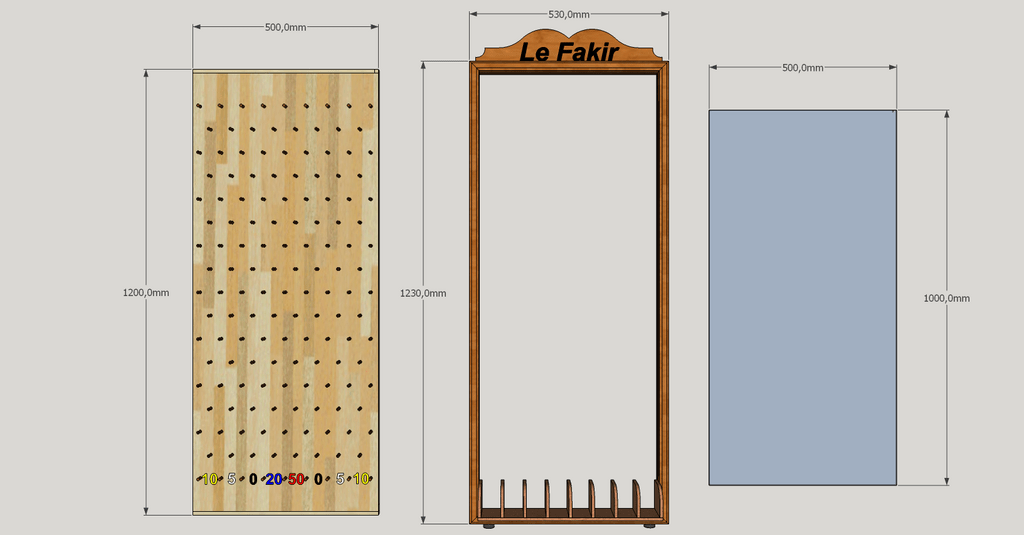

Fiche de débit jeu du fakir

2 montants massifs : 1230 x 58 x 25 mm
2 traverses massives : 530 x 58 x 25 mm
1 fronton : 500 x 100 x 10 mm
1 plexiglas 4 mm : 1000 x 500 mm

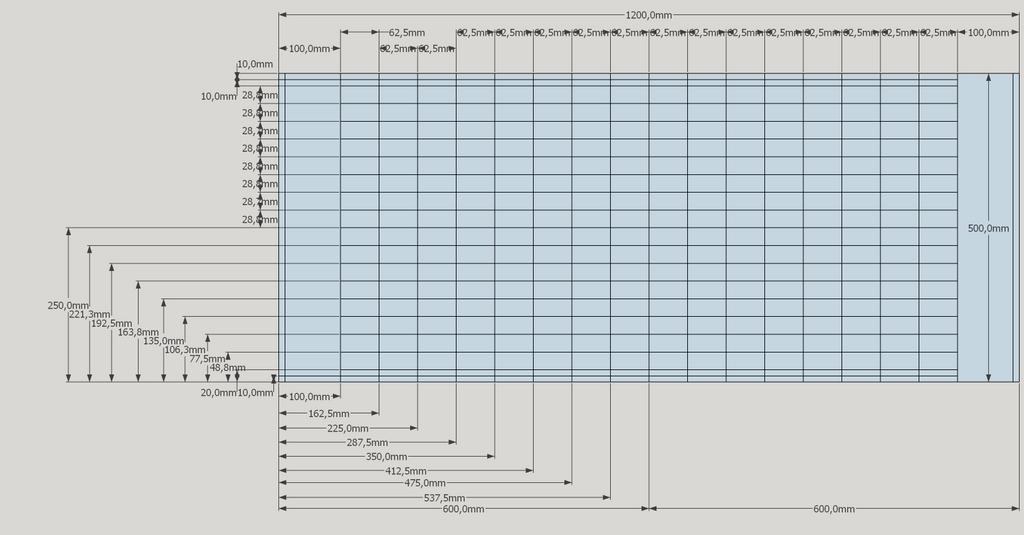

1 cp bouleau de 10 mm : 1200 x 500mm

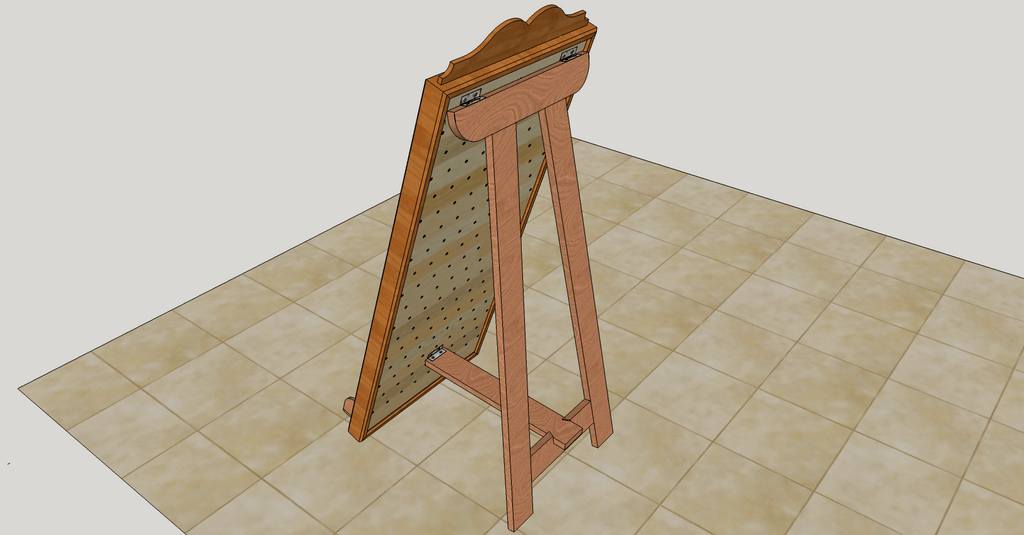

2 montants massifs : 1100 x 80 x 22 mm environ
2 traverses massives : 470 x 80 x 22 mm
1 entretoise : 505 x 80 x 22 mm
8 jetons foncés/clairs : diam 48 mm x 15 ép
1 fond massif : 480 x 85 x 8 mm
9 cloisons : 77 x 85 x 8 mm
Tourillons de 30 x 8 mm 145 pcs
2 patins caoutchouc

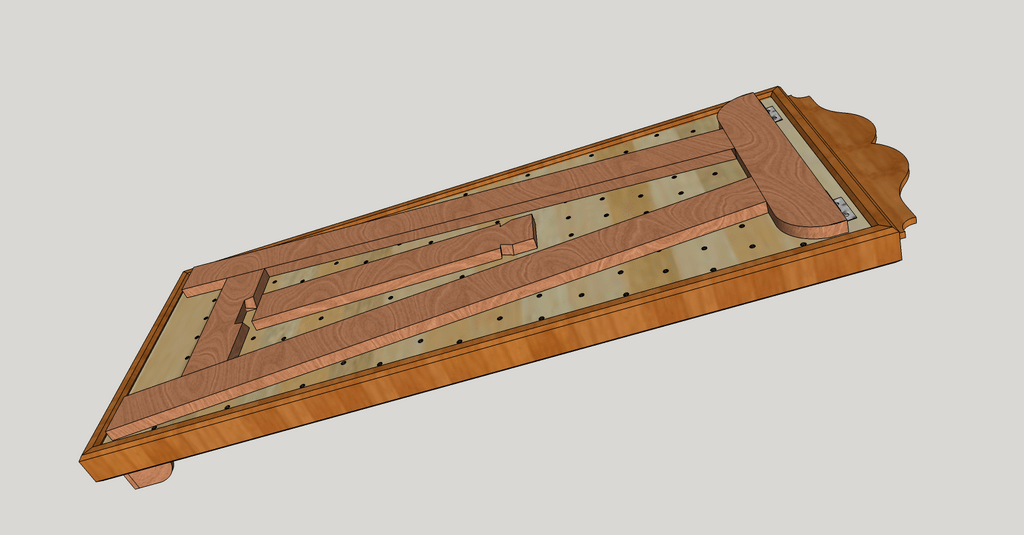

3 charnières : 60 x 40 mm
Colle blanche, peinture, paraffine + brosse paille de riz
