Bonjour,

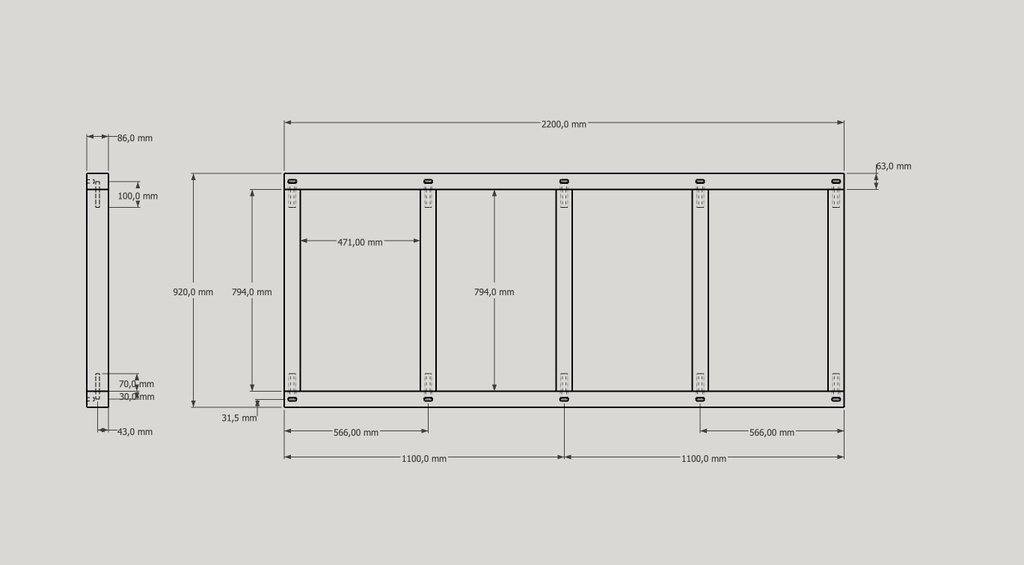

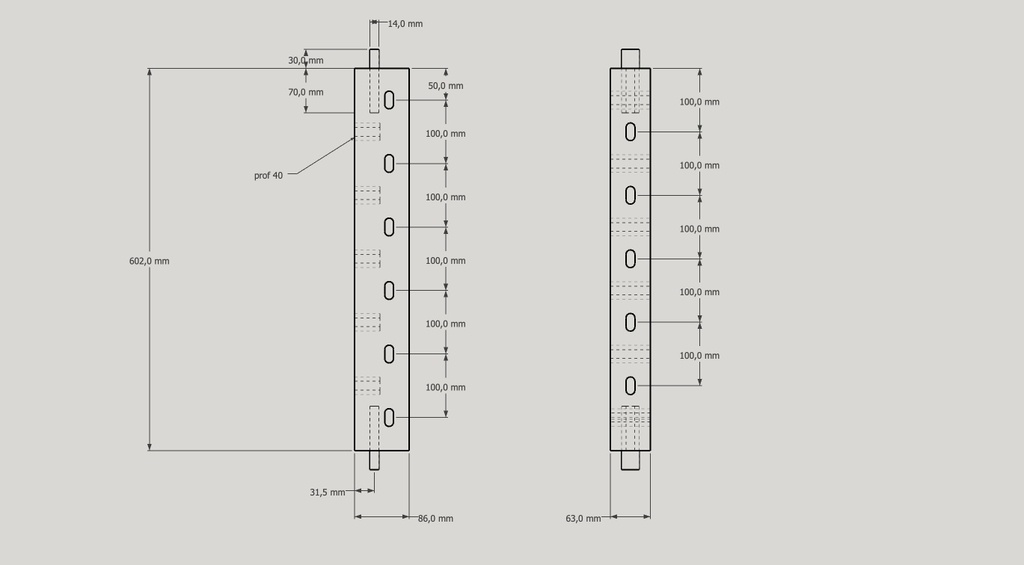

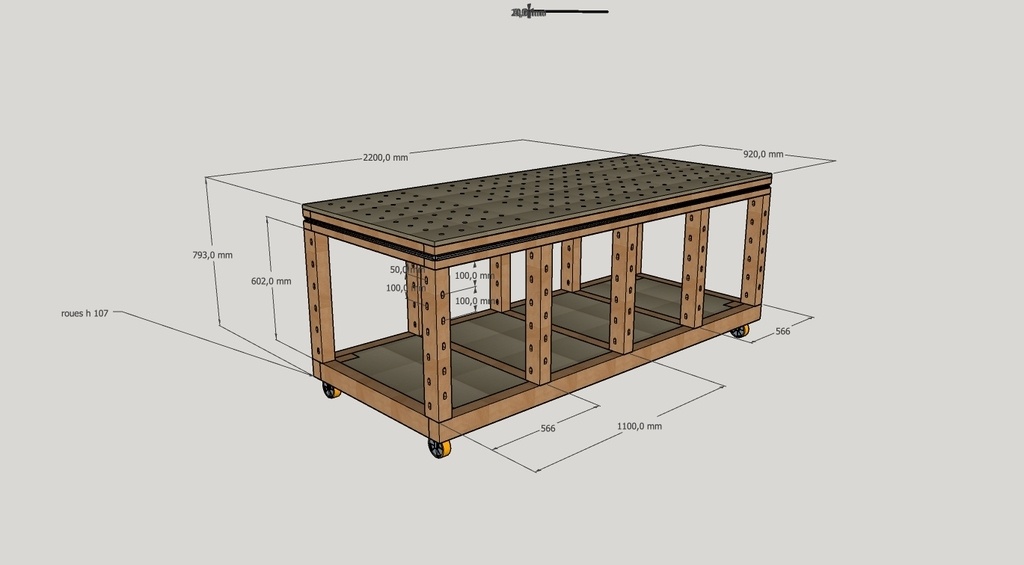

comme convenu sur mes vidéos YouTube, je partage ici avec vous le fichier SketchUp en version 2015 ainsi qu'un dossier PDF complet des plans de mon établi, avec fiche de débit.
Je l'ai appelé établi Flokard/Piroky avec humour et sympathie, comme un clin d’œil à mes amis également YouTubeurs (et dans la même veine d'humour et de transmission) Atelier Floky (Atelier Floky) et Benoit Pirard (Leboisdanstoussesetats) qui ont réalisé et utilisent aussi ce type d'établi contemporain.
J'ai tout à fait conscience que ni Yoann, ni Benoit, ni moi n'avons inventés quoi que ce soit avec ce type d'établi ! Les principes de celui-ci sont très courants et se rencontrent dans de nombreux ateliers.
Je vous invite à visiter ma chaîne YouTube où j'ai par ailleurs diffusé deux vidéos autour de la réalisation de cet établi et deux autres autour de sa modélisation sur SketchUp et de l'utilisation des plugins VMS_Up de Vincent Simonet.
Je vous souhaite de prendre beaucoup de plaisir à le réaliser et à travailler avec ! Et si vous avez des questions, n'hésitez pas à me contacter sur ma chaîne YouTube, mon Instagram ou Facebook, ou directement ici sur l'Air du Bois !
A bientôt !
Swann
Licence
Discussions
Top, merci pour le partage :)
Avec plaisir !
Un grand merci pour ce partage
Je vous en prie
Merci pour ces plans
Avec plaisir
Merci pour ce très intéressant projet, j'ai bien apprécié la conception sur SU.
Super ! Merci pour ce retour !
Merci Swann, je me lance dans sa fabrication. Ton plan tombe à pic.
Super ! Avec grand plaisir !
N’hésite à m’envoyer des photos du résultat
Amuse toi bien !
Commandes de bois passées.
Il faudra que j'adapte un peu car je n'aurai pas la même dimension de carrelet.
Question piètement, est-ce que les 4 roulettes suffisent ou bien le besoin d'une cinquième roulette au centre se fait ressentir à l'expérience ?
Merci
Bonjour Jean Claude,
Génial !
Tout dépend de ta section. Avec la mienne tout va bien.
Mais le problème avec une roue (ou deux) centrale, c’est que si ton sol est irrégulier, ton établi sera bancale…
Pour l’adaptation, c’est bon pour toi ou tu as besoin d’un coup de main ? Si c’est le cas, dis-le moi car je peux en quelques clic modifier le fichier skp et te le transmettre à tes côtés ! Les plugins vms_up sont vraiment tops pour ça aussi
Ah, t’es trop sympa Swann mais pour les adaptations, ça devrait aller.
Mes sections de carrelet diffèrent de quelques millimètres seulement.
Mes roulettes seront plus hautes aussi, je vais raccourcir les montants pour garder une hauteur de travail à 900.
Et adopter une fonçure en une seule partie pour supprimer les tasseaux supports.
Sinon, j’ai la chance d’avoir un sol très lisse donc je n’ai pas de crainte que l’établi boîte. Je pars avec 4 roulettes. Je verrai à l’usage.
Merci !
JC D (citrouille éclairée)

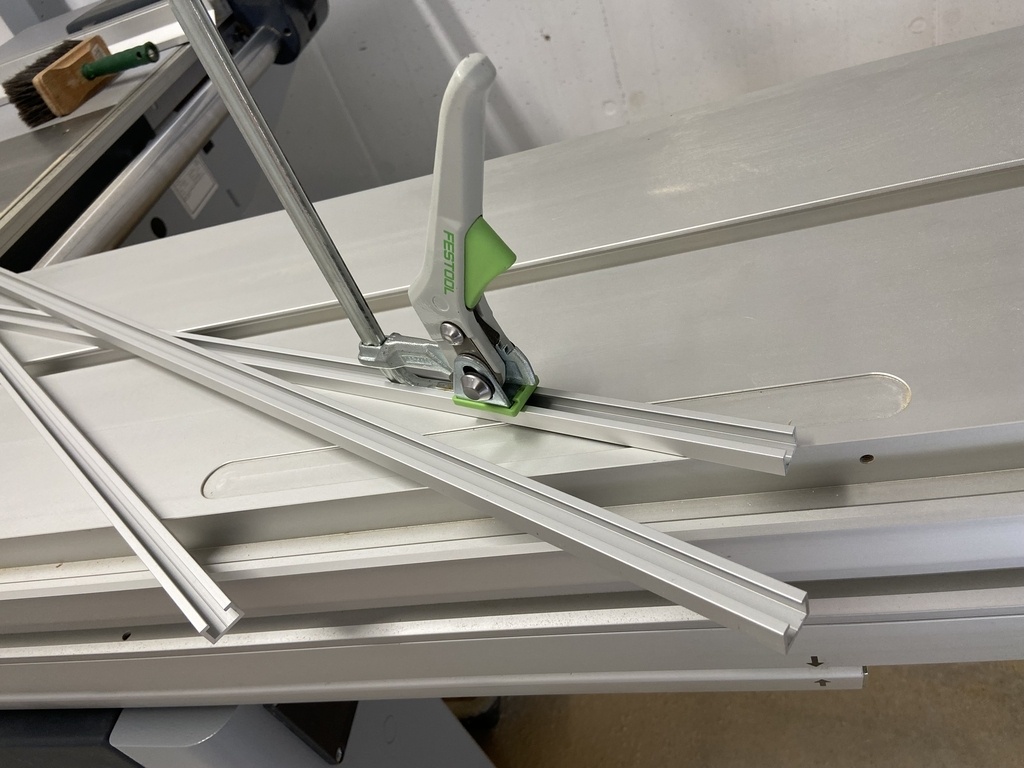

Trouvé des rails compatibles chez AluTec (alutec-racingp...p/alu-c-profile).
Dimension ext 17x11, ouverture de 8.
Top ! Ce sera bien plus simple comme ça
Ayé, établi assemblé. Merci encore pour les plans !
C’est du très lourd ! Ce me sera impossible de changer une roulette HS ou d’en installer une 5ème sauf à m’installer un palan. Faut qu’elles tiennent

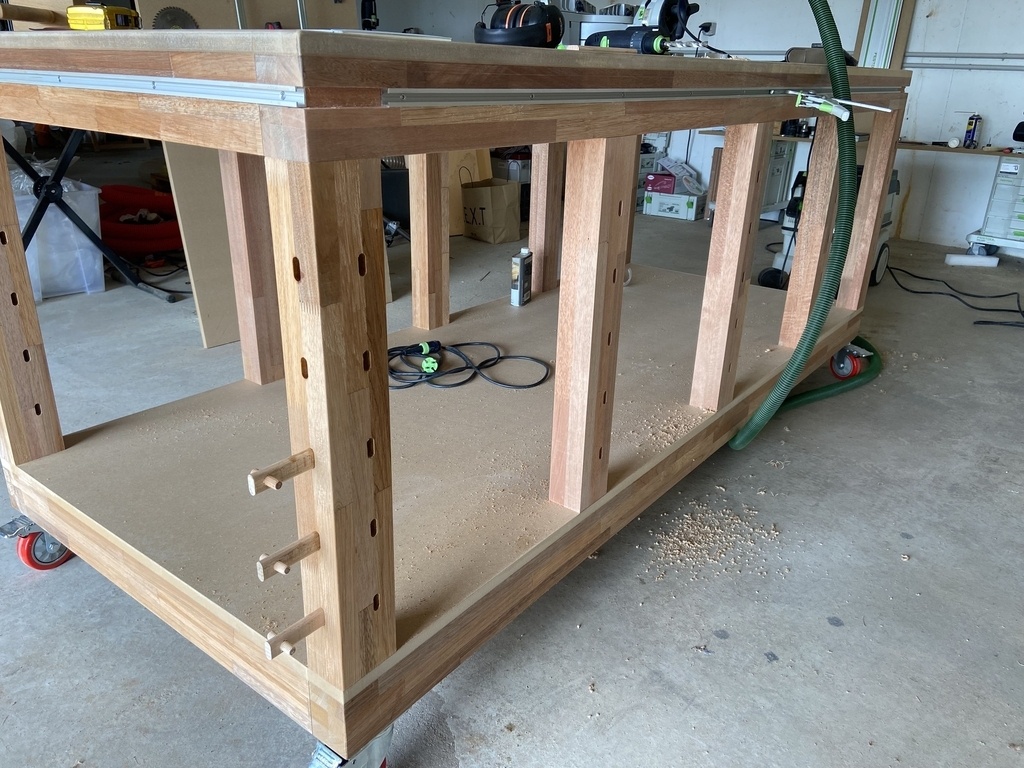

Comme je suis seul à manutentionner, j’ai dû faire attention au processus d’assemblage pour éviter de devoir retourner ce monstre.
Notamment, toutes les mortaises sont faites en amont sur les pièces individuelles non assemblées.

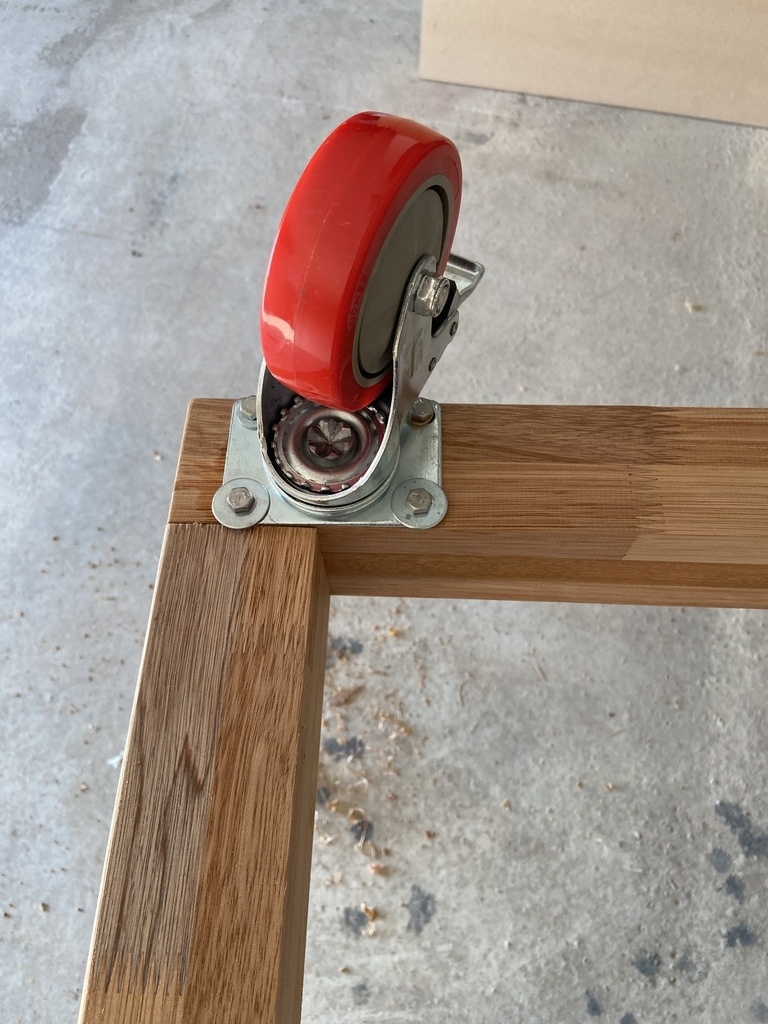

J’ai un peu simplifié le montage des roulettes grâce à une platine plus étroite.

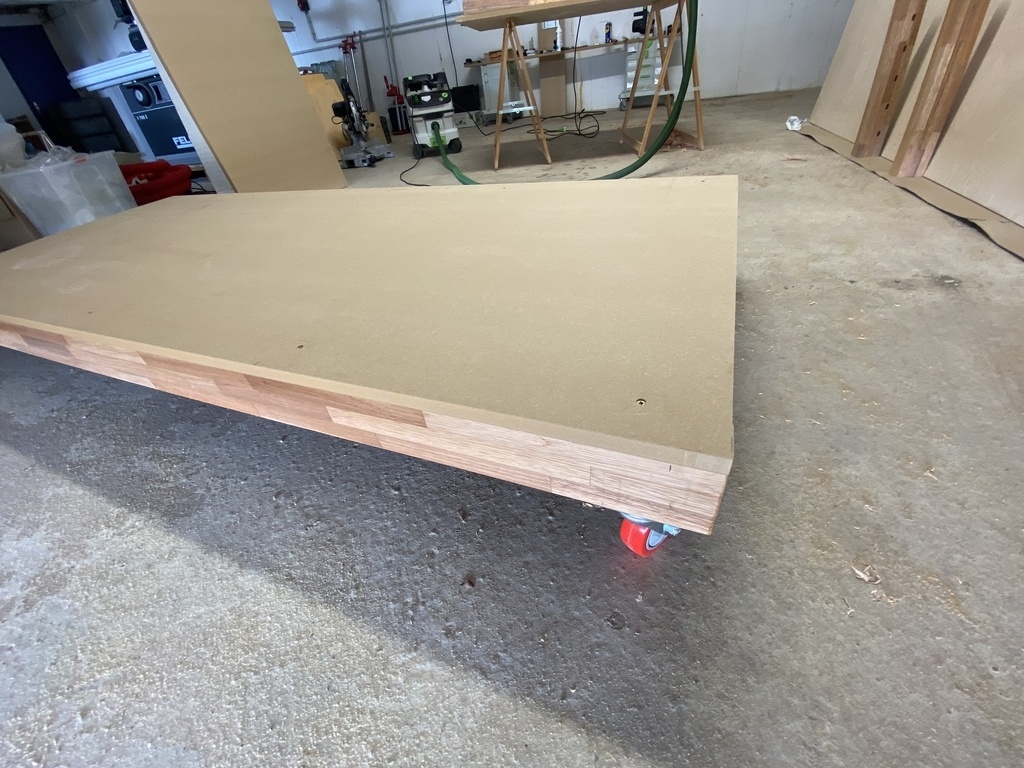

J’ai modifié la fonçure du bas pour éviter des découpes et les fixations par tasseaux. C’est un panneau rectangulaire affleuré pris en sandwich entre châssis bas et montants. Les vis (inamovibles) sont cachées sous les montants.
J’ai pivoté les montants de 90° pour avoir un poil plus de rigidité dans le sens longitudinal.
Salut Jean-Claude,
Très chouette, bravo pour ta réalisation ! Merci de l’avoir partagée, ça fait très plaisir d’avoir des retours !
Je vois que tu t’es aussi fait les butées-goupilles
Bonjour, merci beaucoup. Bonne journée

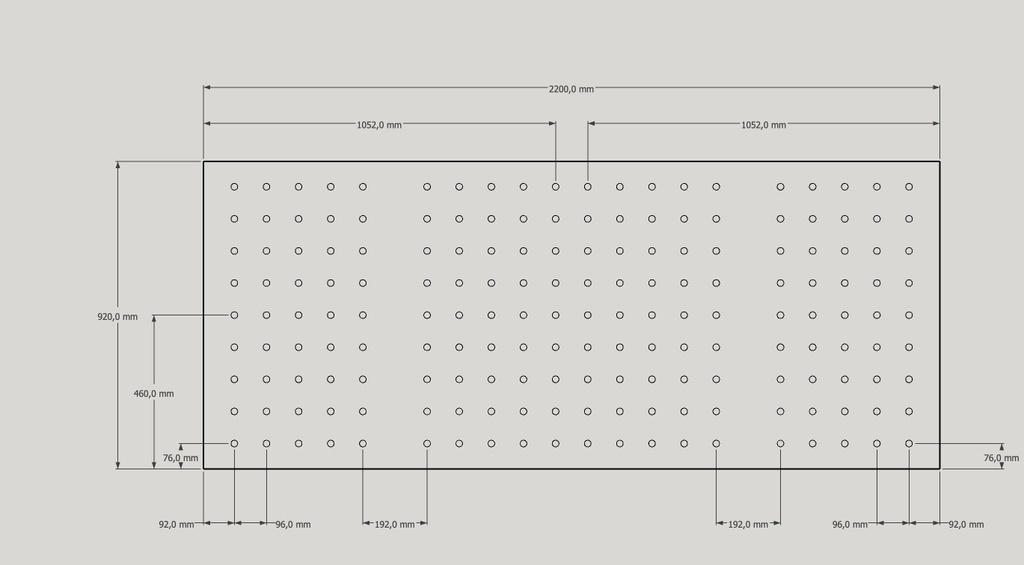

Bonjour, quel diamètre faut-il prévoir pour les perçages du plateau? De mémoire, il me semble que c'est 20 mm mais je voulais confirmation.
Merci pour ce partage en tout cas.
Bonjour,
Oui il s’agit ici d’un diamètre 20mm.
C’est un standard qui correspond a pas d’accessoires pour table MFT
Ai-je oublié de le préciser dans le dossier plans ?
Merci pour votre réponse.
Sauf erreur de ma part, je n'ai effectivement pas vu l'info sur le plan...
C'est effectivement une erreur de ma part...je n'avais pas téléchargé les plans...
Encore merci.
Quel satisfaction tirez-vous de cet établi? Si c'était à refaire, apporteriez-vous des modifications?
AntoineFerchaud J’en tire grande satisfaction !
Si c’était à refaire, la seule chose que je modifierai est la section du châssis bas. Je prendrai une hauteur de grande traverse de 110 pour une rigidité plus pérenne. Mais c’est déjà très bien comme ça.
J’ai également ajouté sur le mien quelque mortaise sur la ceinture basse afin de pouvoir verrouiller des pièces plus larges à la verticale. Je prévois aussi par la suite d’y poser une presse frontale et une presse latérale afin qu’il soit un hybride MFT/tradi (mais ça c’était prévu dès le début, je dois juste trouver le temps de le faire…)
Top, la vidéo sur YT et merci beaucoup pour les plants
Merci à vous pour ce message et pour vos encouragements
Merci pour le partage, justement après avoir vu la vidéo je cherchais les dimensions ! Si tu mets des presses en complément ce sera intéressant d'en montrer l'implantation, j'hésite entre plusieurs types d'établis et sur celui-ci je me disais que ça manquait un peu.
Avec plaisir !
Le jour où je les mettrai en place, je ne manquerai pas de partager ça.
Ceci dit, avec les différentes possibilités de serrage de cet établi, je n’ai pour le moment jamais été bloqué. Après, tout dépend du type de travail que tu comptes faire avec ton établi, bien sûr…
merci
Avec plaisir
