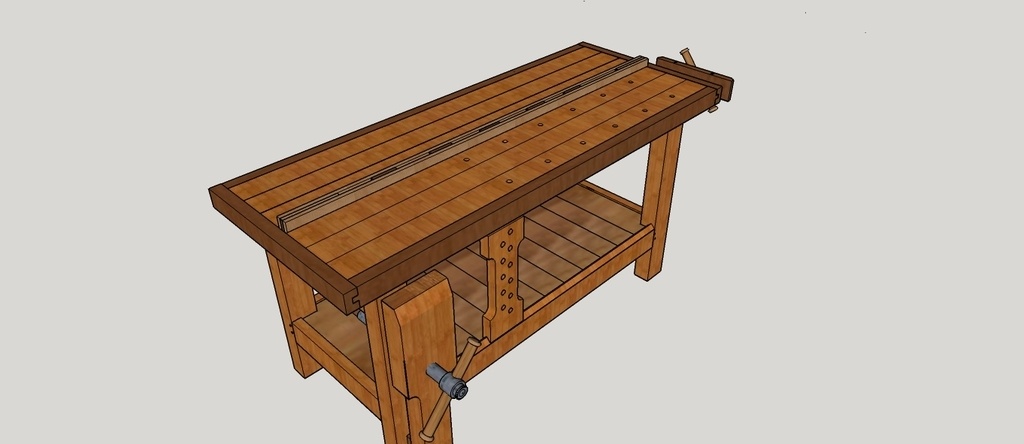

Etabli Roubo simplifié 2000x800


Bonjour à tous les boiseux en recherche d'un établi simple à réaliser pour un coût raisonnable.
Pour mon établi, j'ai opté pour :

  • une taille respectable qui s'avère très confortable et qui change ma vie de menuisier amateur
  • un porte outil central amovible. J'avais hésité à le faire et ce qui m'a déterminé est que le plateau en deux parties est plus facile à bouger au montage et à coller. Heureusement que j'ai pris cette option car c'est très utile pour disposer scie et ciseaux pendant le travail sans marquer le bois de l'établi, et aussi pour avoir un appui central.
  • de la quincaillerie de qualité fabriquée en Europe (ouf !) à prix abordable (ouf !) à savoir :

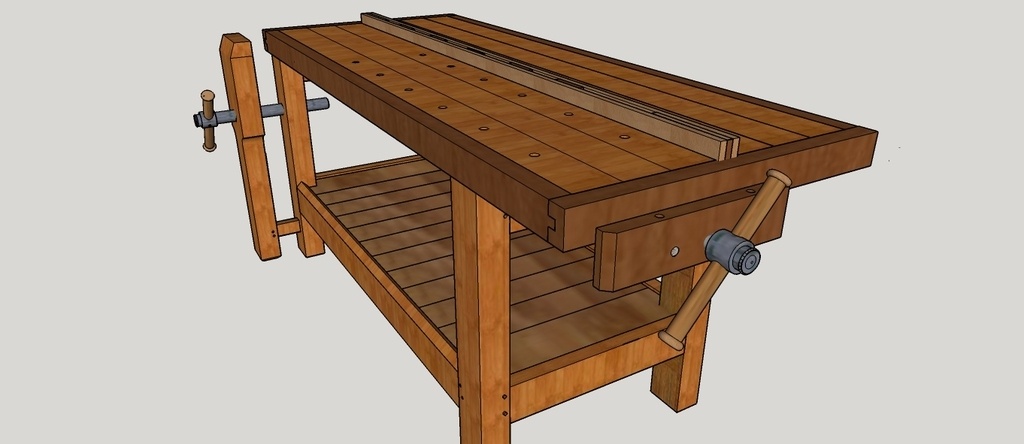

  • une grande presse équipée d'une vis Dieter Schmid "Fine Tool" code 307750

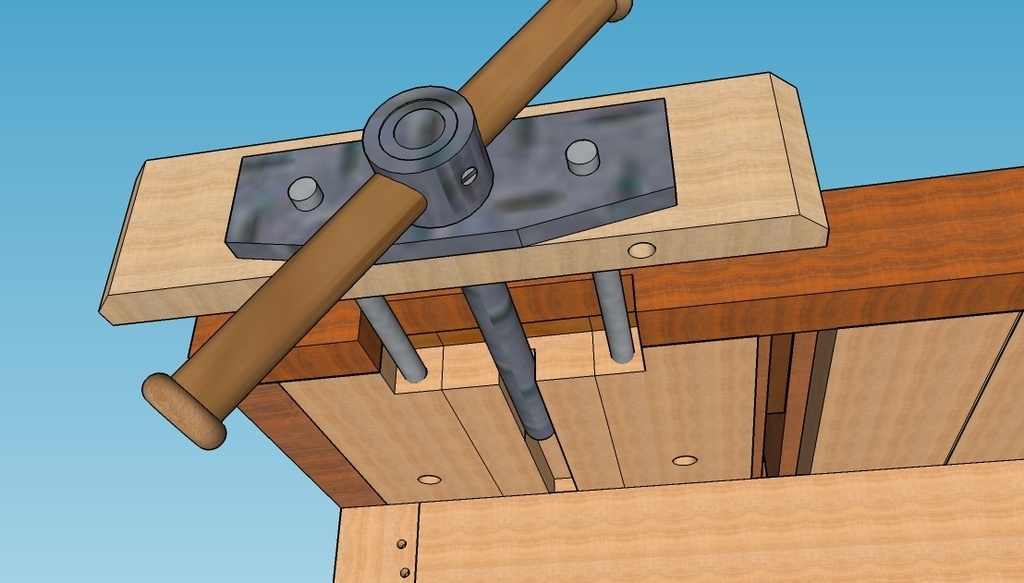

  • un petit étau latéral Dieter Schmid "Fine Tool" code 300655, qui à l'usage s'avère très très utile aussi.

L'épaisseur du plateau limitée à 76 mm a été contrainte par le bois que j'avais en stock (mélèze). Le pourtour est en chêne par sécurité.
Pour les usinages, je privilégie les cotes identiques, limitant autant que possible les déréglages de machine, source de non-qualité.

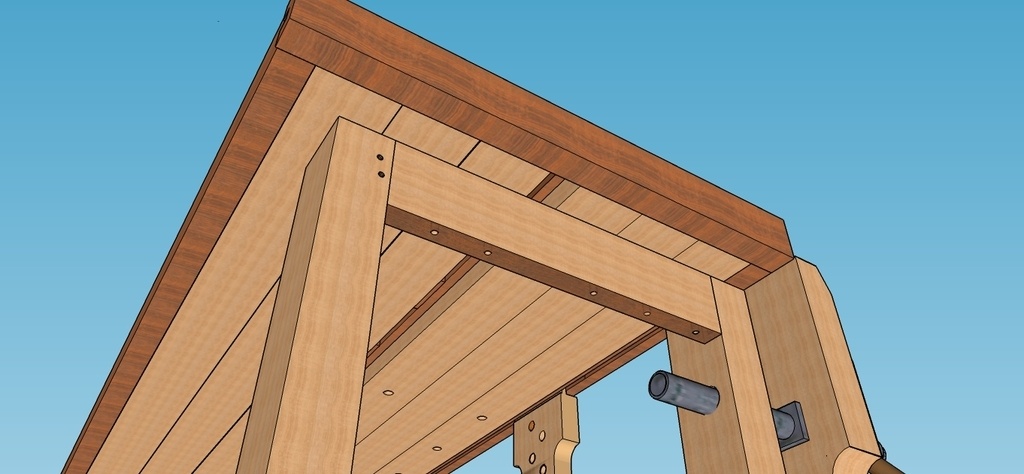

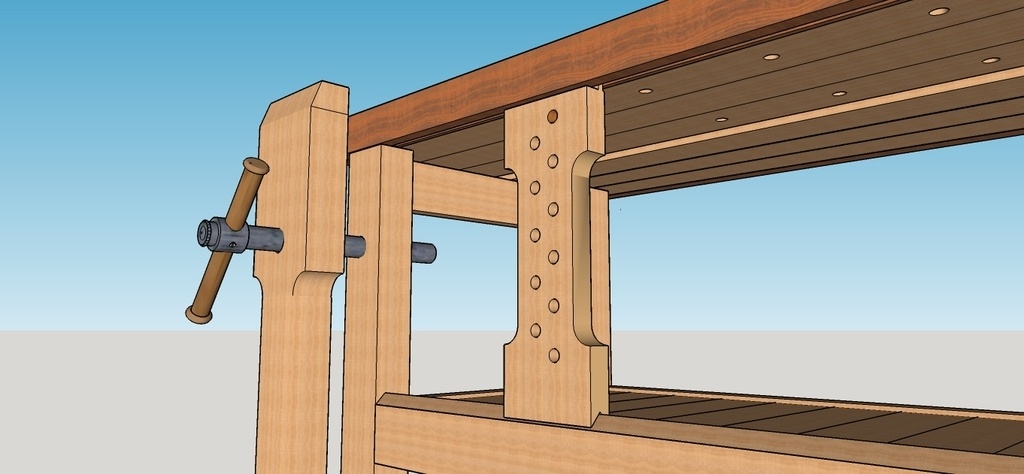

Pour les trous des bench dogs, penser à éviter les guides de la presse latérale et la traverse haute. Pour rester sur l'anglais, le dead man est extrêmement utile, surtout ne pas l'oublier.

Bien cordialement
