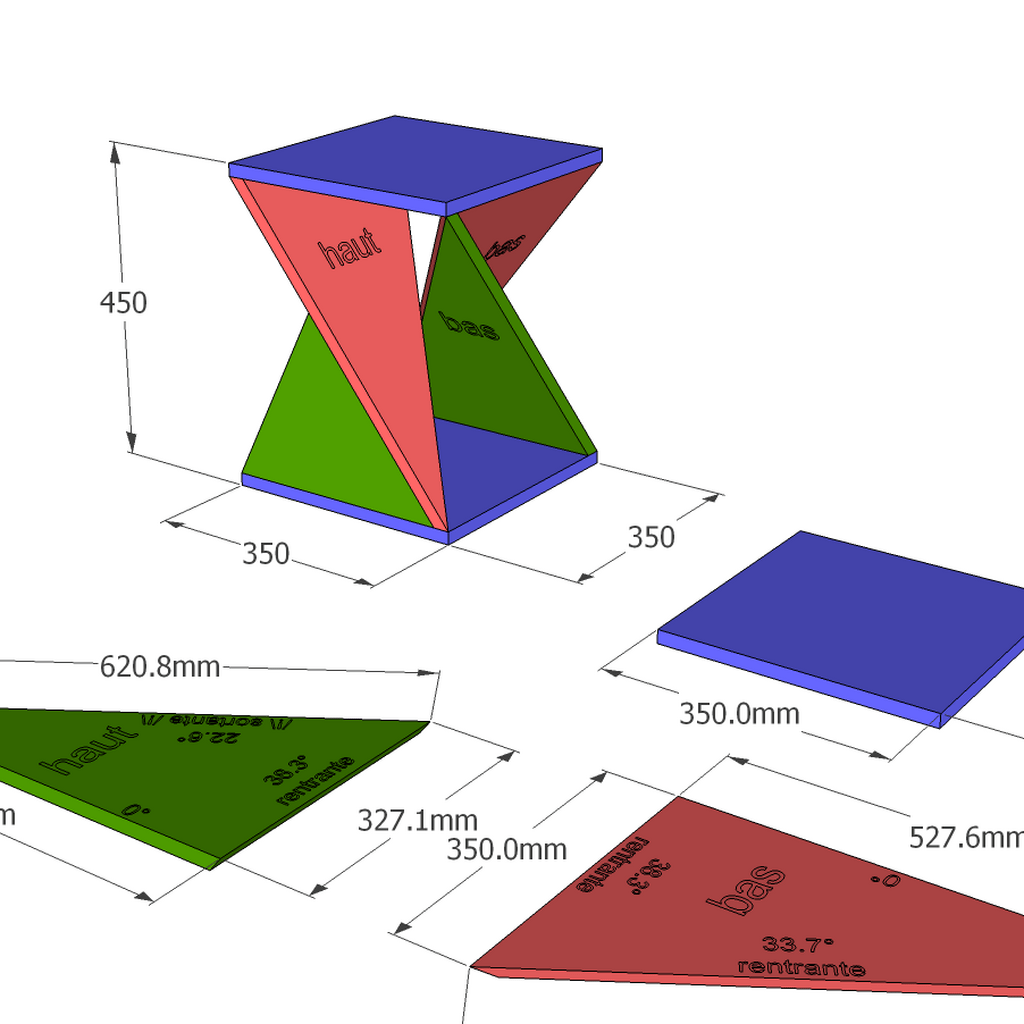

Suite à la question de Benoit PIARD concernant un plan pour ce tabouret tordu, le voici en format sketchup.
Il est prévu pour faire 45 cm de haut (hauteur standard d'un tabouret) et 35 cm de côté, et pour des panneaux de 18mm d'épaisseur.
Il faut une scie circulaire qui peut pencher sa lame pour les découpe.
L'assise et la base sont identiques, ce sont juste deux carrés coupés à 90°.

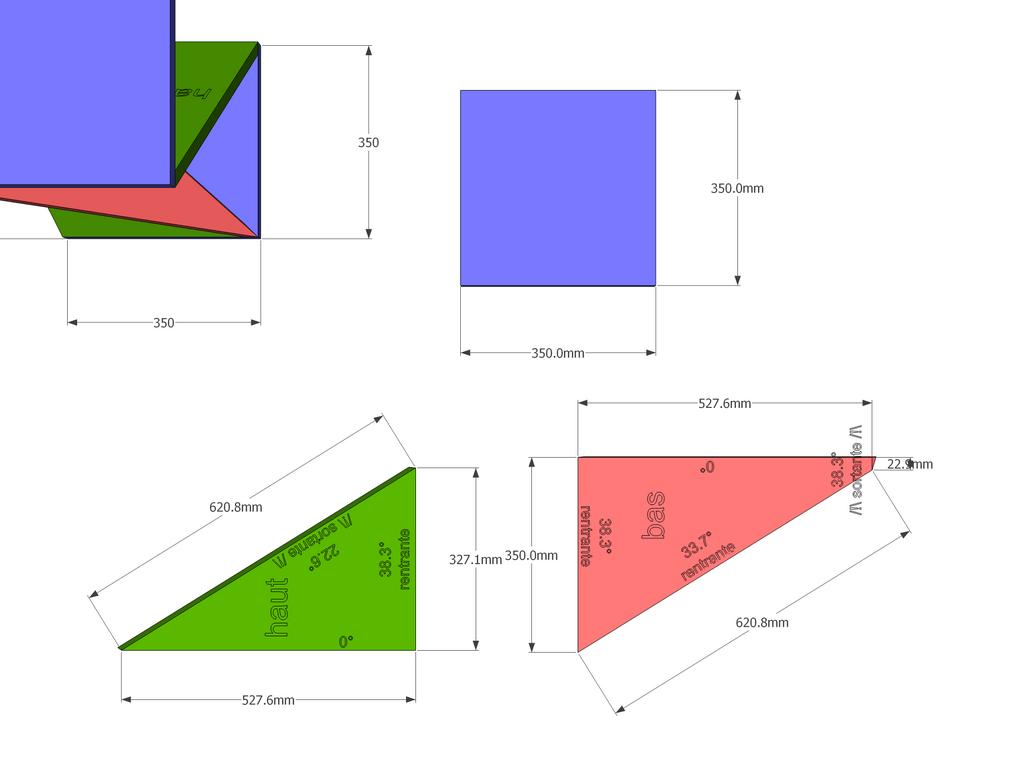

Pour les pièces diagonales, j'ai indiqué un repère "haut"/"bas" sur chacune pour identifier de quelle face on parle.
Les mesures se référencent sur la face que j'ai estimée la plus facile à couper. L'angle auquel régler la machine est indiqué le long de chaque arête, avec le mot "rentrant" si la coupe doit rentrer dans la matière sous la machine. Il y a des arêtes "sortantes", que j'ai marqué d'un symbole attention.
Y a sûrement d'autre façon de réaliser les pièces. Les contraintes c'est qu'elles touchent les coins, aient des coupes planes (et non vrillées) et ne se chevauchent pas au centre.
On pourrait faire les pièces diagonales identiques mais je pense que ça demandera une coupe avec un angle dièdre au delà de la capacité de la machine à pencher (45°).
Donc je ne l'ai pas fabriqué, j'ai juste fait le plan. Si vous le tenter, dites-moi ce qui a posé problème avec mon plan si vous avez rencontré des problèmes.
Licence
Discussions
Merci beaucoup
De rien, je serai curieux de voir ta réalisation
.
Dis-moi si y a des problèmes avec le plan.
Merci merci pour ce partage
Bonjour,
L'Ouvrage étant doublement symétrique.... il sufit de faire une Epure simplifiée pour tracer et réaliser 2 x 3 Pièces identiques.
Les Angles de Coupes sont relativement facile à trouver en Sections Droites sur les Arrêtes Dièdres.... mais attention aux 2 Diagonales Arêtiers inclinées,... il faudra bien tenir Compte de l'Épaisseur identiques 4 Panneaux inclinées. Le problème est bien là !
Si on fait les pièces identiques on se retrouve avec un angle dièdre inférieur à 90°, ce qui oblige à pencher la lame de la machine au delà de sa capacité de coupe.
Ce tabouret me plait beaucoup et je voudrais le réaliser avec des dimensions légèrement différentes: assise et bas en 300x300 et hauteur de 500 mm toujours en 18mm d'épaisseur. Mais mes compétences limitées en Sketchup ne me permettent pas de faire des plans comme les tiens. Est-ce qu'il te serait possible de modifier tes dimensions (sans tout refaire) ?
Avec un peu de chance, l'outil "échelle" de SketchUp pourrait faire les modifications facilement. Ça risque de changer les épaisseurs mais très légèrement.
oui, merci, je viens d'essayer mais le problème c'est que cela modifie aussi les angles
Bonjour,
Il faut alors refaire l'Epure comme deja expliqué... et vous aurez les éléments pour faire chaque pièces....
Roland19 Oui mais c'est normal non ? Les pièces ne seront pas les mêmes.
Vous pouvez mesurer les angles dans SketchUp avec l'outil "rapporteur".
Les pièces se rentrent l'une dans l'autre quand on modifie le tabouret avec l'outil échelle ?
)
(C'est marrant de modifier un tabouret avec une échelle
Si oui, alors c'est problématique.
Roland19 Voilà j'ai mis à jour le fichier téléchargeable. Il contient maintenant deux plans : l'original et celui modifié en 30x30x50 cm.
Y a pas les mesures dans le nouveau plan, mais il suffit de les mesurer avec l'outil "mètre" et "rapporteur" dans Sketchup.
Attention que l'épaisseur a du coup légèrement changer, mais à un millimètre près ça devrait passer quand même.
Curieux de voir votre réalisation,
Nairod
Merci, je vais faire un essai avec du pin de grande surface.
Roland19 Oui bonne idée.
Petite astuce pour la mesure d'angle avec le "rapporteur" dans Sketchup, au cas où vous ne la connaissiez pas :
On peut garder le clic gauche enfoncé et déplacer le curseur le long d'une arête pour prendre une mesure d'angle le long de cette arête.
Avec cette astuce et l'outil "mètre ruban", vous avez toutes les cotes.

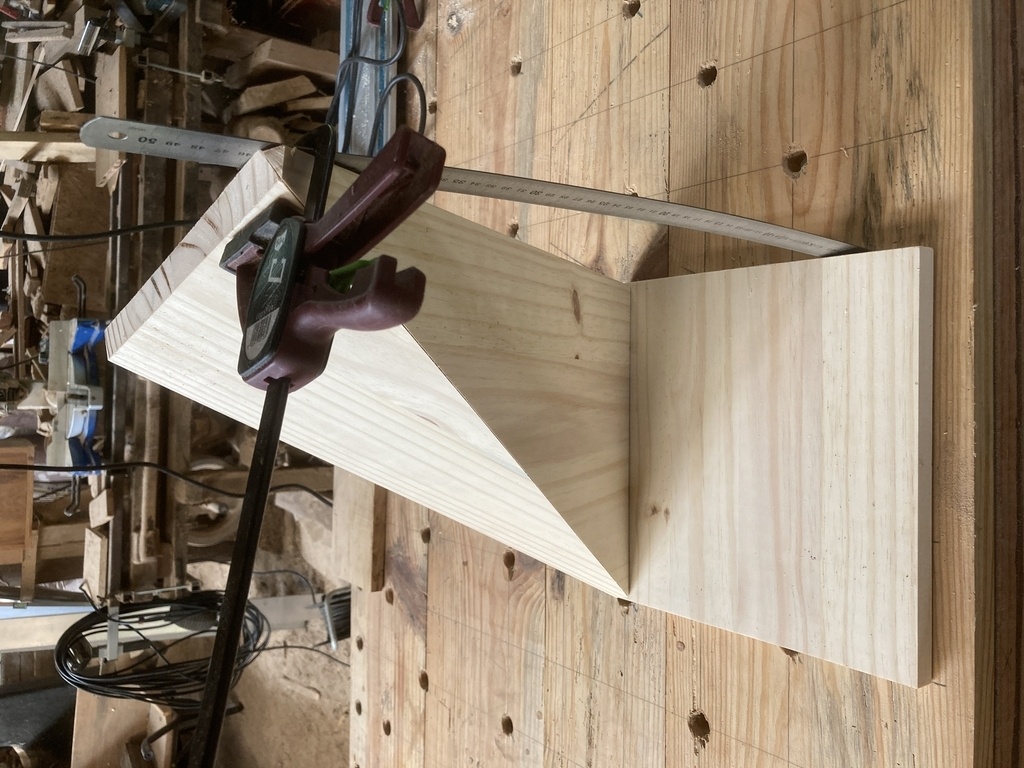

les 1er essais ne sont pas concluants:J'ai trouvé 58,6° entre la partie triangulaire et le bas et cela semble bon mais les 45° trouvés entre les 2 parties triangulaires ne conviennent pas (voir photo) où est l'erreur ?

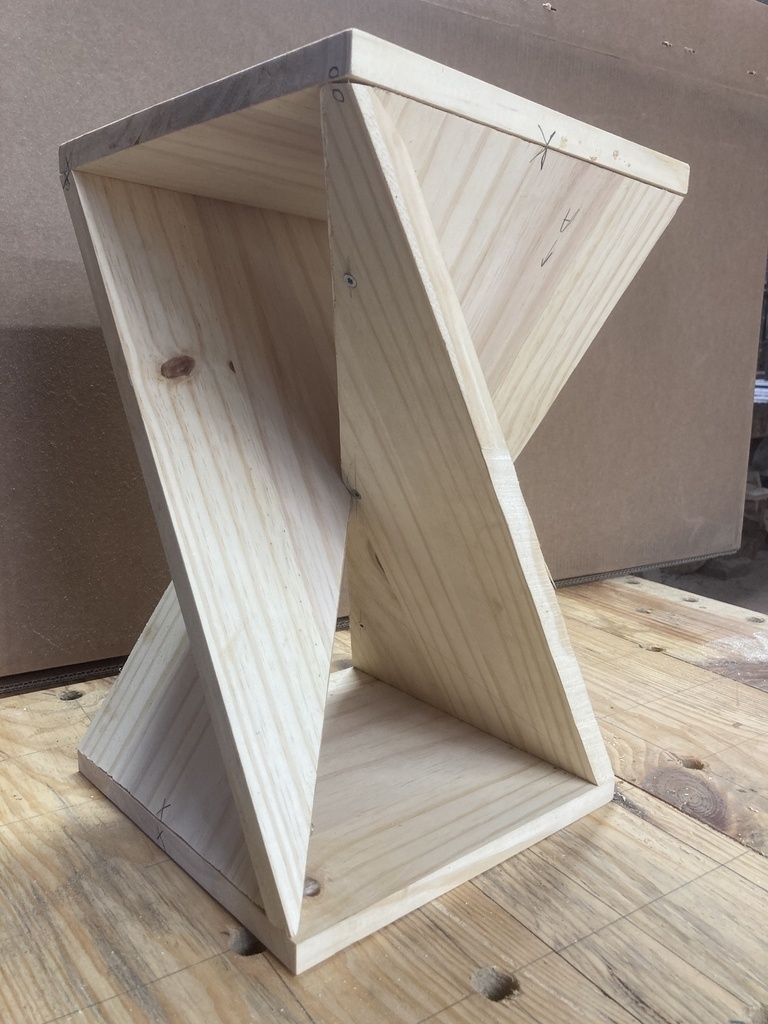

Après avoir constaté que les angles à 45° ne convenaient pas, j'ai "bricolé" pour utiliser quand même le bois scié. Le résultat n'est pas top !
C'est déjà pas mal en fait ! Je vais vérifier les plans...
Edit: Je ne pense pas que ça soit 45° la coupe d'onglet qui joint deux montants. C'est un angle composé. Je regarderai en rentrant.
Roland19 Je viens de regarder et les angles qui joignent les montants ensemble ne sont pas à 45°.

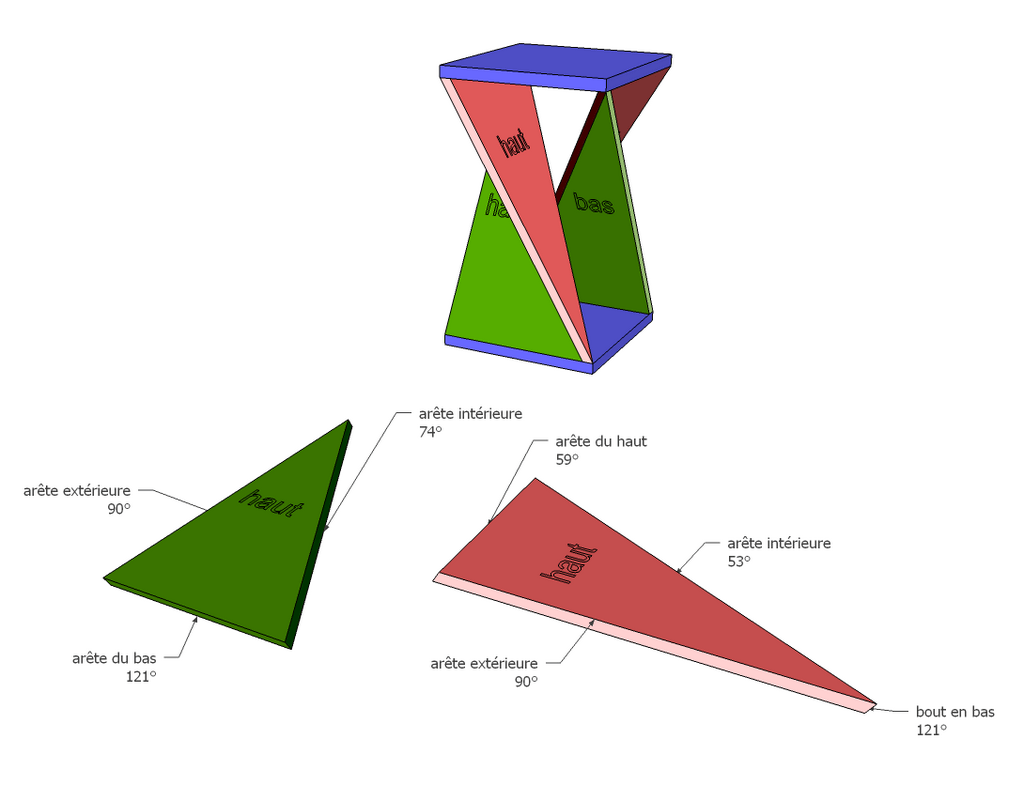

Voici les mesures d'angle (image ci-joint). Elles sont à comprendre comme mesurant la quantité de matière à laisser. Certaines coupes sont dans un sens, d'autres dans l'autre, donc faut bien regarder sur le modèle 3D.
Bon travail !
Nairod C'est correct pour les Angles.... pour des Bases horiztles égales et superposables.
L'astuce géométrique est de remarquer que les 4 Champs des 4 Pièces inclinées Exterieurs sont des Plans Verticaux et d'Epaisseurs constantes..... ce qui simplifie de positionner plus facilement les 4 Arrêtes Dièdres correctement.... ce qui simplifie beaucoup une Epure classique aux instruments.
JPA33 Je n'ai pas compris. Vous faites une proposition pour simplifier la forme ?
Nairod Non, je réponds pour le type du Modèle de Base qui est un cas particulier (Chambrée Prismatique).
Il est évident que si le Tabouret est de forme Trompyramidal par exemple, les solutions Angulaires sont différentes... mais le principe de l'Épure, certes plus compliqué, sera toujours le même pour trouver les Débitages et tous les Angles nécessaires.
