Bride de serrage "hold down clamp" : modélisation + calcul statique + CAO 3D et 2D


Bonjour à tous,
A la recherche d'une bride de serrage (Hold down clamp) et souhaitant la faire maison (sur scie à chantourner), j'ai commencer ma recherche sur l'air du bois et sur Pinterest.

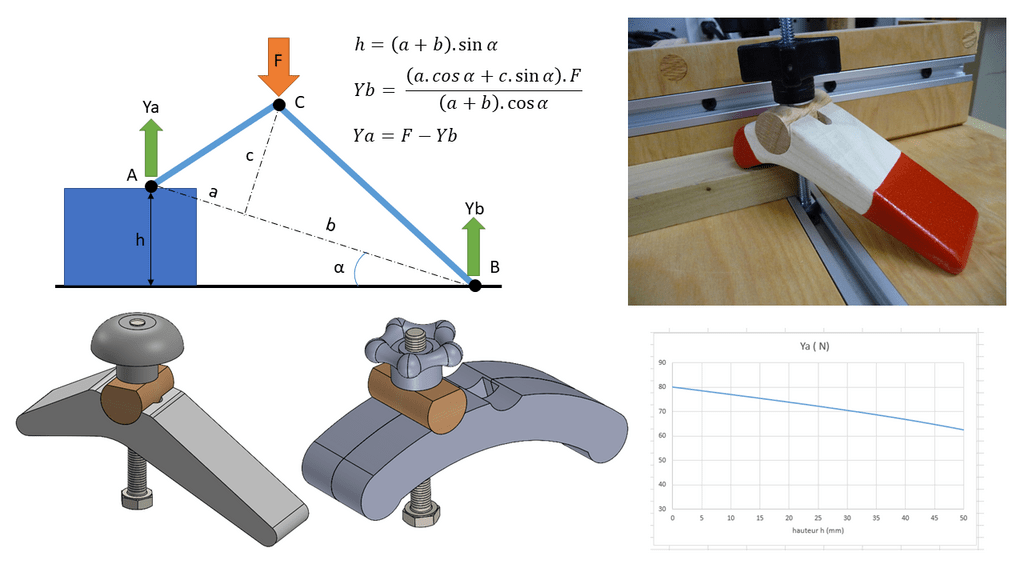

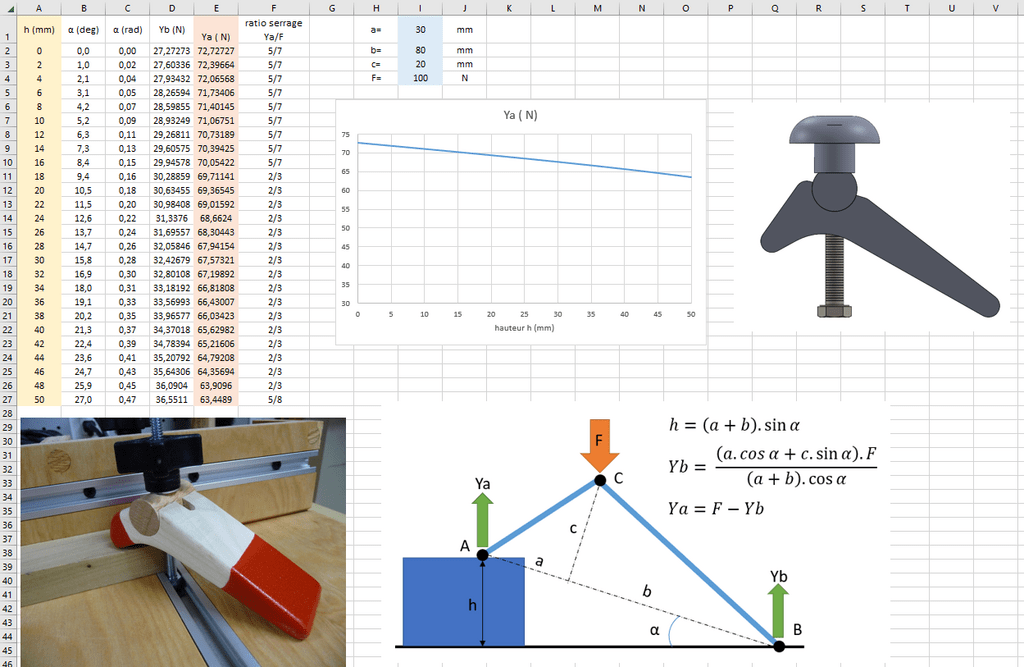

Un peu de temps en soirée de vacances, et hop, un petit fichier Excel pour modéliser l'évolution de l'effort de serrage (Ya) en fonction de la géométrie de la bride : cotes "a,b et c", le tout fonction de la hauteur "h" de la pièce à serrer.

En voyant de nombreux modèles, une tendance se dégageait, mais il me fallait confirmer cela par le calcul et la géométrie !

Au regard de l'évolution des efforts et de la section de la pièce à serrer, je vais conserver les 2 modèles suivants :

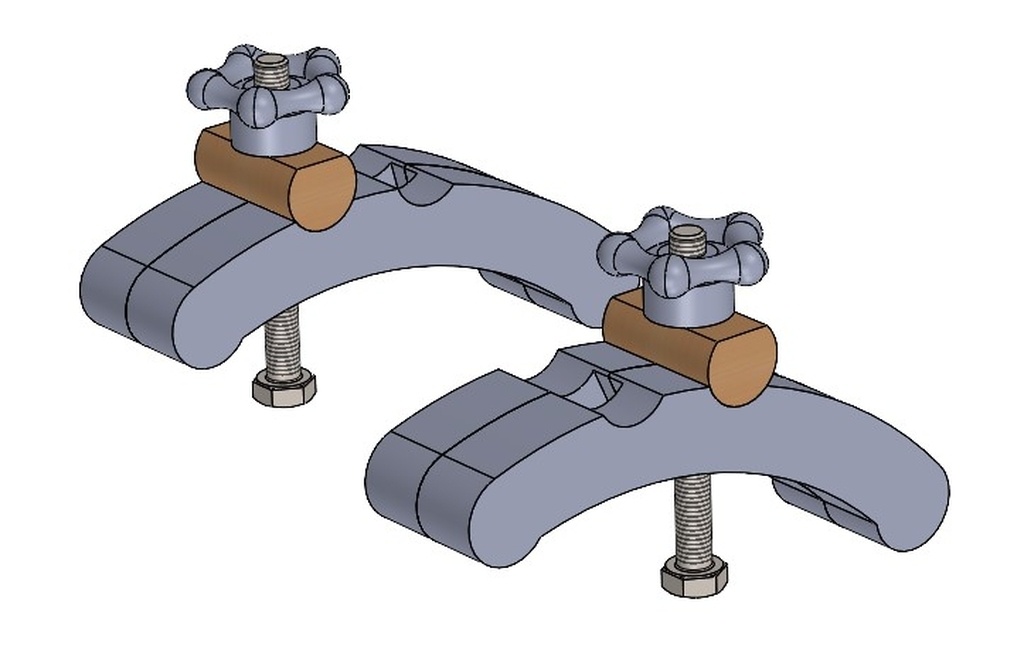

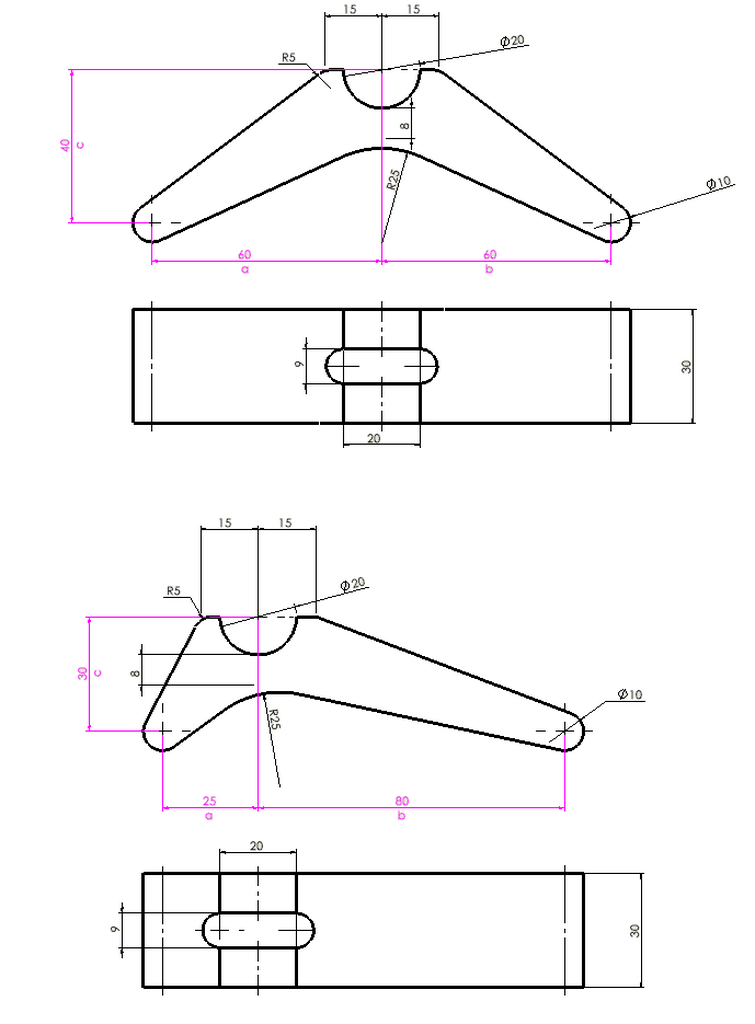

  • 25x80x30
  • 60x60x40

Pour l'adhérence, je pensais coller un morceau de chambre à air...

YAPLUKA

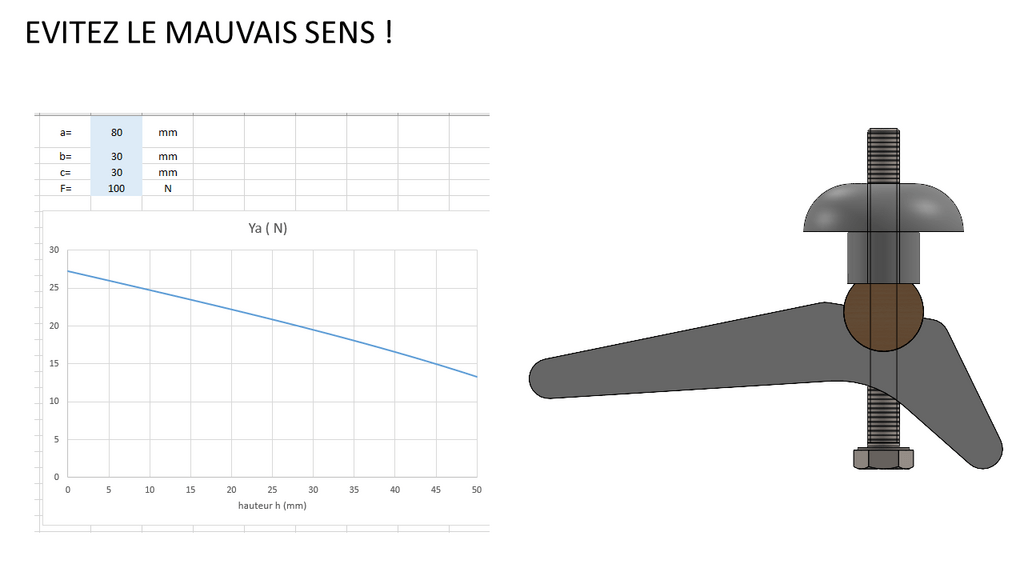

PS : évitez le mauvais sens ! j'ai déjà vu utiliser des brides comme dans le cas illustré par la dernière image : c'est évidemment là qu'on serre le moins ! privilégier donc la version 60x60x40 si vous voulez serrer "loin"

Mis à jour

Publications associées


Discussions

Marc Janod  a publié le plan "Bride de serrage "hold down clamp" : modélisation + calcul statique + CAO 3D et 2D".
il y a 1 an
Marc Janod

évidemment, tout retour d'expérience, de commentaires, critiques, sont bienvenues pour faire évoluer tout cela !
j'ai déjà des idées de bride avec patin intégré

PapyAlain
( Modifié )

Que dire ? .... Bon, en cherchant bien 2 choses : 1- La cotation de la bride en bas n'est pas suffisante, impossible de positionner le rayon de raccordement en dessous (le R25), le 7 n'est pas suffisant. 2- Et l'analyse FEM du projet ... elle est où ? :)
Beau travail !

Marc Janod
( Modifié )

😂 excellent !

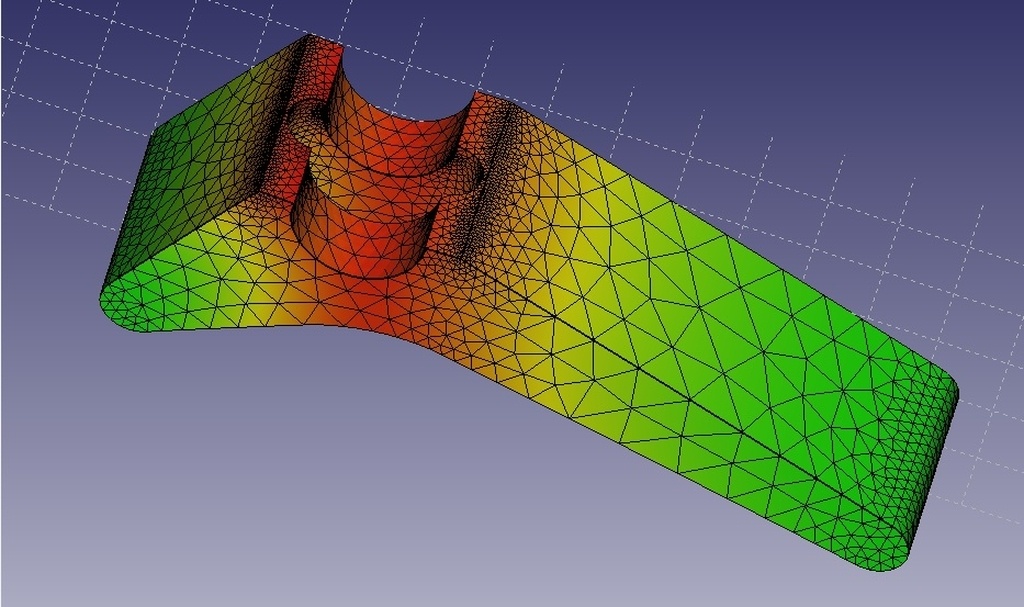

J'y ai songé, mais le bois n'étant pas isotrope 😉 j'ai botté en touche !
Pour le rayon de 25, j'ai tracé deux lignes qui se croisent, côté l'intersection, puis fait le congé ( en tout cas l'esquisse était entièrement contrainte).
Il y a des tangentes implicites également.
Pour la cote de 7mm effectivement c'est léger.
Il faudrait faire du lamellé puis reusiner ?

Merci du retour en tout cas! 👍

azes
( Modifié )

Au risque de dire des betises il faudrait au moins 10mm pour tenir les 100N appliquer.

14mm au moins serait surement plus serieux dans la pratique. Ça changerais un peu le design.

(Grossièrement sur un bout de sapin, la section de 20x30mm doit tenir dans les 270N en cisallement sur les appuis donc 14mm permetterai de reprendre 320N en flexion sur une section de 14x21mm).

Est-ce que je raisonne bien ?

Marc Janod

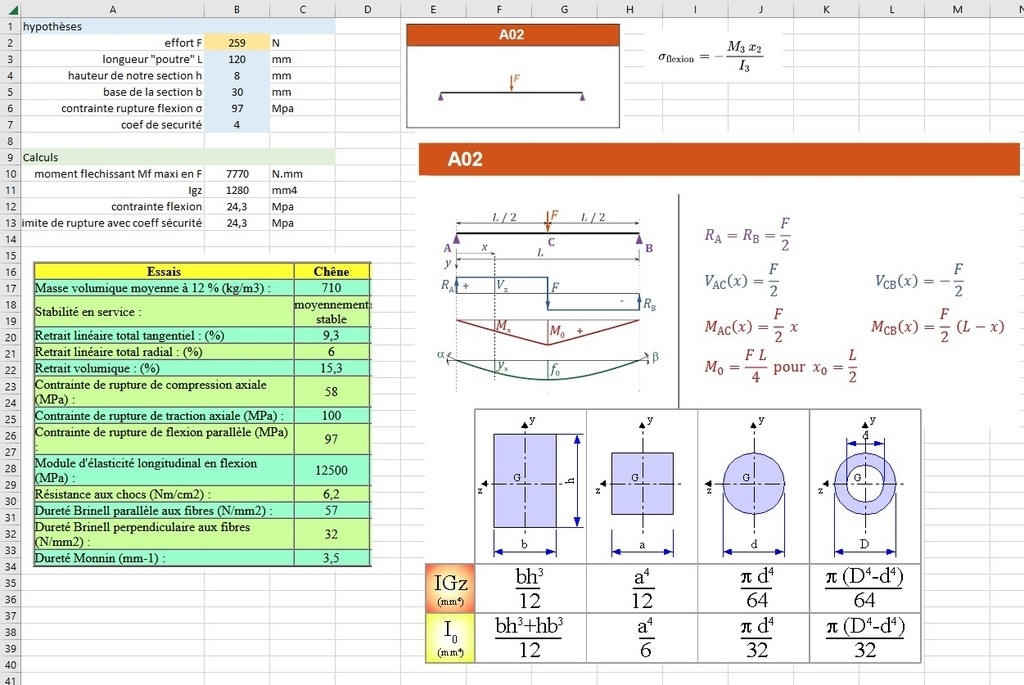

ben tu dois être proche de la vérité, car si on simplifie par un modèle de poutre en flexion (bride 120mm de long avec une section de 8 x 30) et en prenant un coeff de sécurité de 4, on peut aller à 260 N. ça devrait aller 😉

Talbot Cyril
( Modifié )

C'est un partage qui va me faire gagner du temps. Je suis admiratif sur la partie informatique,avec les étapes claires, cela paraît plus accessible.
Merci et bonne St Sylvestre

Marc Janod

De rien !
Si ça peut être utile, tant mieux !
Bonne saint sylvestre également

azes
( Modifié )

Ça semble tellement facile de faire une analyse quand c'est présenté comme ça.

Beau travail en tout cas.

Marc Janod

Merci 👍
Je vais faire des tests et voir ce que ça donne !

Klaus Loose
( Modifié )

merci beaucoup !
très bien... eh très utile pour moi 👍

Marc Janod

Parfait !
Et tant mieux si ça aide
Merci
