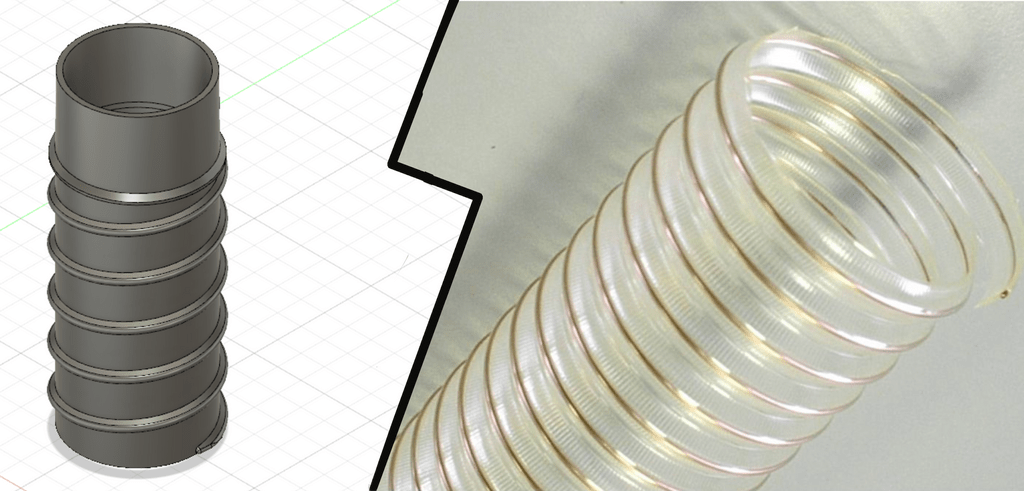

Comme beaucoup j’utilise des tuyaux d’aspiration souple avec une armature métallique en spirale (voir photos ci-dessus). Les raccords que j’avais eu avec mon cyclone sont de simples tubes assez courts. Ce type de tuyau avec les spirales avait beaucoup de mal à tenir et avait la fâcheuse tendance à glisser le long du raccord.
Du coup je me suis dit puisqu’il y a une spirale, pourquoi pas tenter de faire un raccord à visser.

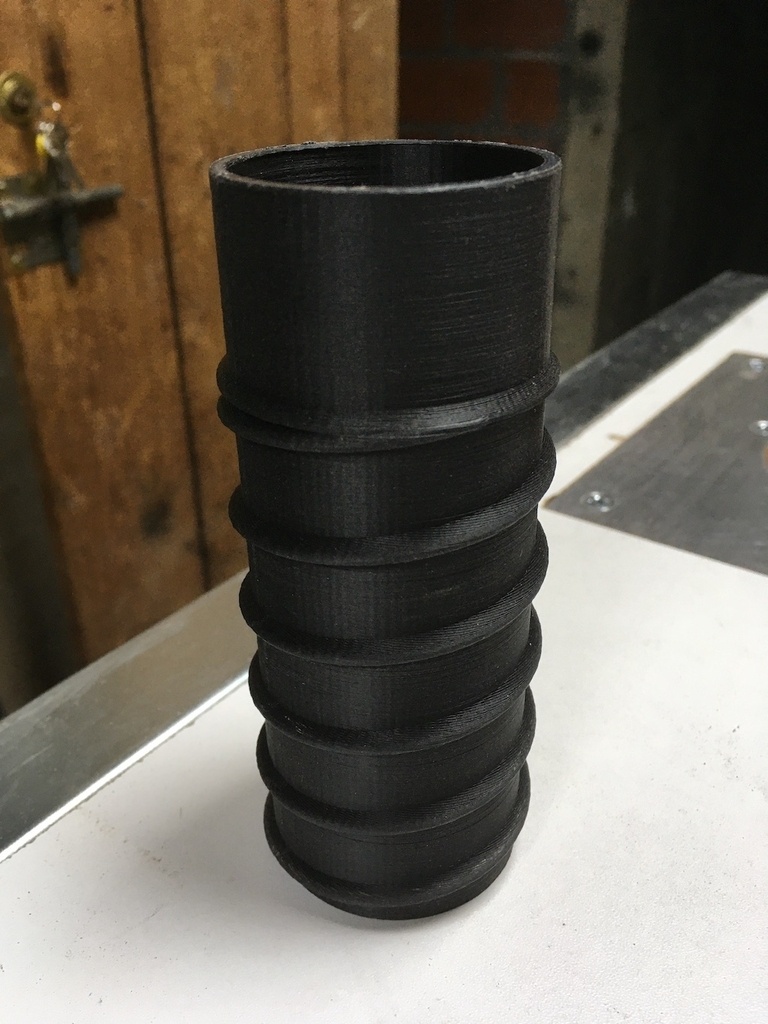

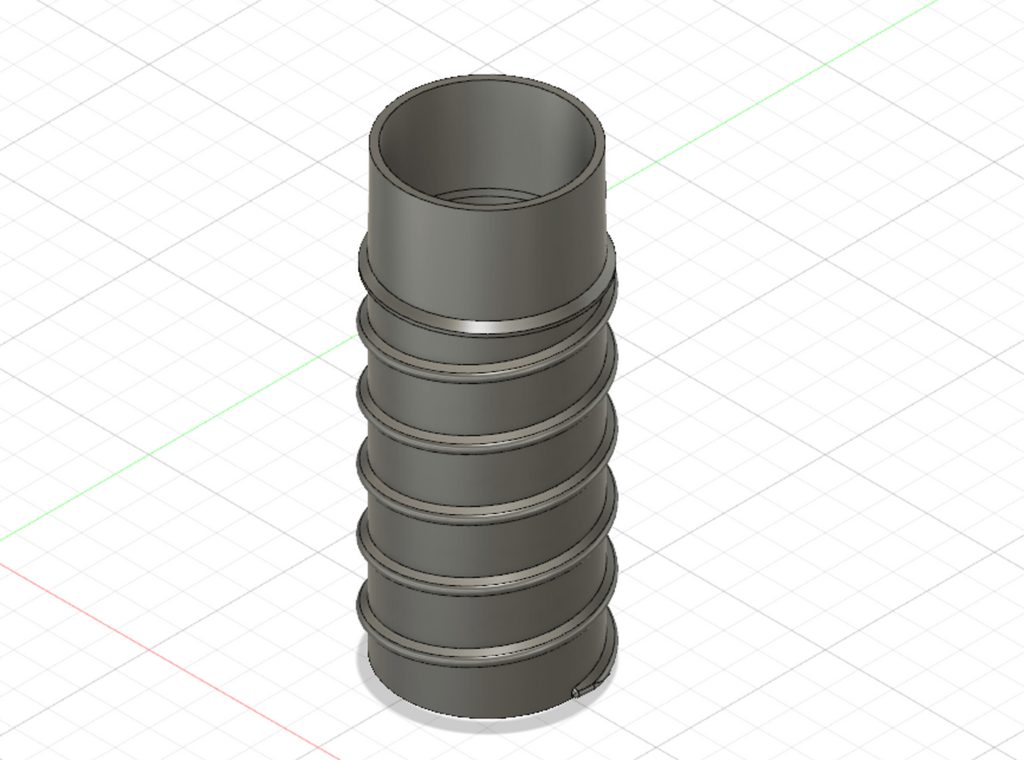

J’ai modélisé ça sous Fusion et ma foi ça marche très bien.
Le modèle fourni est pour un tuyau de diamètre 50mm.

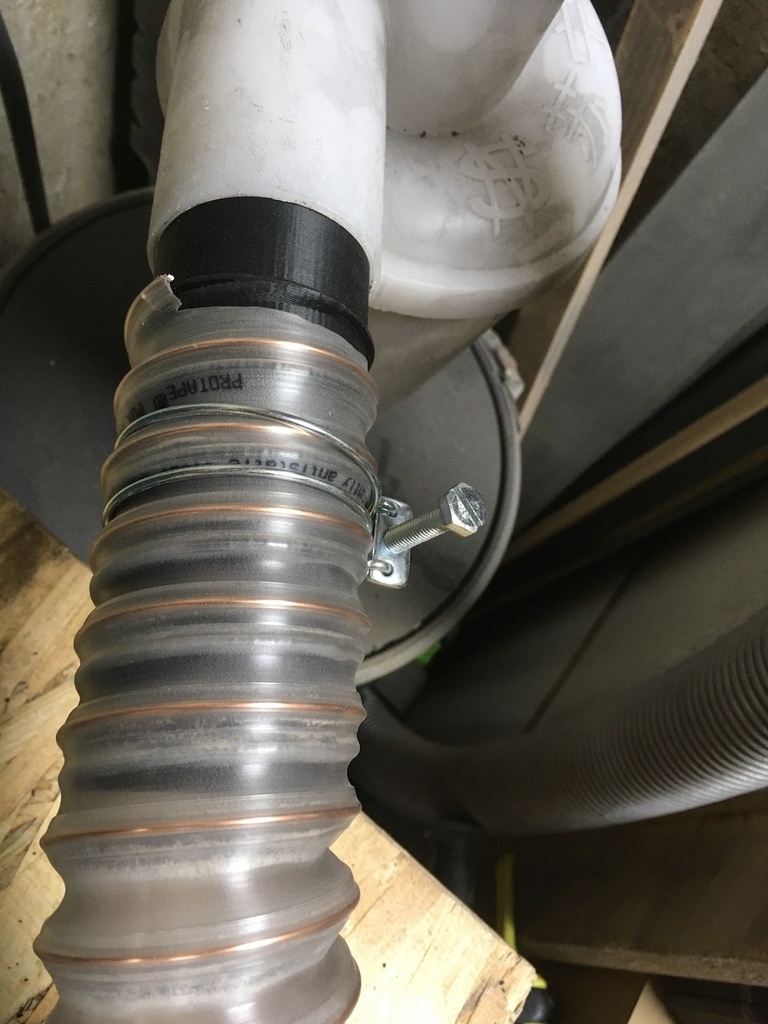

J’ai mis un collier de serrage par habitude mais finalement je pense qu’il n’est pas utile. Le fil du pas de vis rend la jonction étanche à l’air j’ai l’impression et le tuyau ne bouge pas du raccord.
Voilà si l’idée peut servir à d’autres...
Licence
Discussions
Merci pour ce partage.
Tu as imprimé avec du PLA ? Et avec quelle imprimante ?
Effectivement imprimé en PLA. J’utilise une imprimante de la marque Artillery, le modèle Sidewinder X2.
Mais c'est parfait ça !! C'est exactement la pièce que je dois dessiner depuis bien 3 mois. Tout vient à point à qui sait attendre (que les autres bossent pour lui
) Histoire d'abuser jusqu'au bout, serait-il possible que tu partages le fichier STL ou STP ? Je n'ai pas Fusion360
Tant mieux si j’ai pu t’aider !
J’ai ajouté les fichiers STL qui m’a servi à l’imprimer. J’ai aussi mis le format STEP, comme ça tout est là...
C'est super gentil, merci ! Plus qu'à déboucher ma buse (avec de l'ABS, franchement...) et j'imprime ça, j'ai plus d'excuse
Bonjour
Nickel
Je suis intéressé aussi pour un 3d en format step .
Merci par avance
Salut, je viens d’ajouter le fichier STEP.
Merci beaucoup
Bon week-end à toi
Merci pour le boulot que ça implique, et son partage. Je débute en impression 3d, a laquelle je me suis intéressé pour pouvoir réaliser des montages et des gabarits... Et je n'ai pas encore le niveau pour la modélisation
Merci
. Bah je ne suis pas non plus un grand spécialiste de la modélisation 3D. Heureusement on trouve moult tutoriel sur le sujet
. Ça permet de progresser rapidement…
Superbe idée et réalisation. MERCI pour le partage !!!!!!!!!!!!!!
Merci
Tant mieux si ça rend service !
