Je vous partage les plans que j'utilise pour la fabrication de menuiserie à recouvrement avec joints sur ouvrant et dormant, double vitrage 24mm et 28 ou 30 mm.

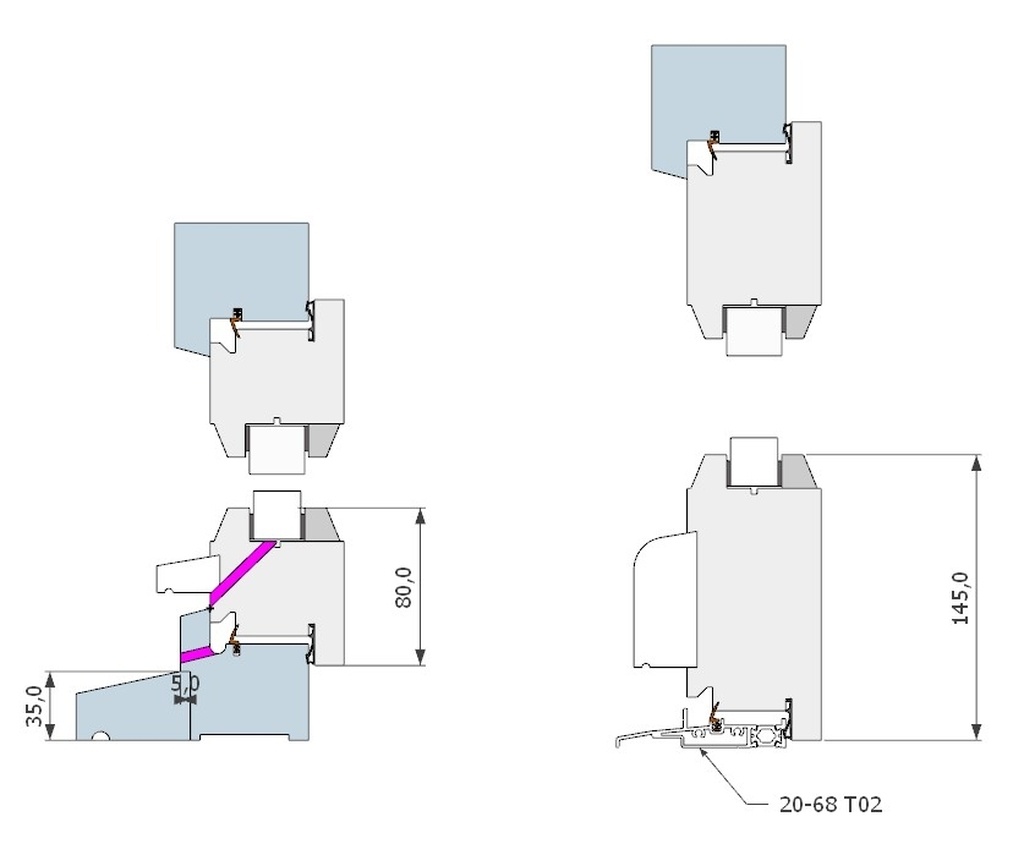

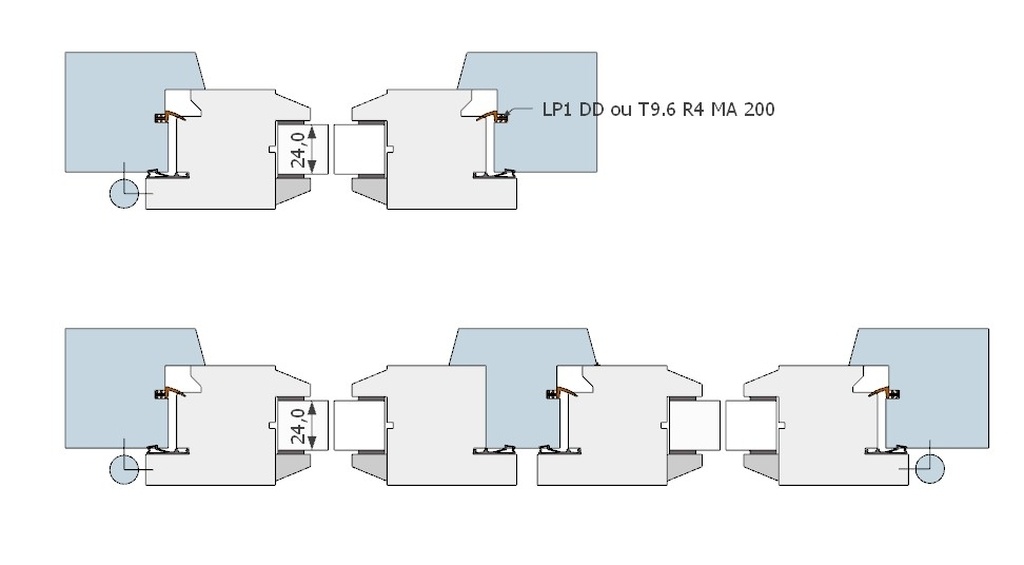

Pas de 3D, seulements des vues en coupe verticales et horizontales pour des fenêtres/portes en 58 ou 68mm en jeu de 4mm.
On peut bien entendu modifier le dessin pour s'adapter aux largeurs de bois que l'on veut utiliser (ou ajouter les trous d’évacuation qui peuvent manquer
)
Les usinages sont faisables à la toupie sans kit d'outillage spécifique porte/fenêtre mais c'est long.
Toutes les étapes de fabrication en vidéo ICI
J'espère que ça motivera certains à franchir le pas et se lancer dans la fabrication des ses propres fenêtres !!!
Références des joints :
Sur dormant 'Kiso LD411' ou Dualjoint 'LP1 DD' ou 'T9.6 R4 MA 200'
Sur ouvrant Dualjoint 'F15 R3 J3 MA 150' ou tout autre joint de 15mm avec 3mm d'épaisseur.
Pour le vitrage EPDM 141 KISO - 15x3 mm
Publications associées
Licence
Discussions
Voilà un partage de grande valeur, merci l'ami
C'est avec plaisir si ça peut servir
Salut Etienne
Au top on vas pouvoir ce lancer dans le traçage des plans sur règles grasse au tien
Merci du partage
Y'a plus qu'à
Un super partage interessant et bien utile, je te remercie bcp
Avec plaisir
Bonjour
Une question...quelle colle utilises tu?
Merci.
Bonjour,
J'utilise de la d4 pu en gel,
Assemblage domino pour les petites dimensions, à double enfourchement pour les portes...
Merci.
Wahou, merci pour tous ces détails !!
Merci pour le partage
Bonjour, merci infiniment pour ce partage !
Super vidéo et informations très précieuses.
J'ai vraiment envie de me mettre à faire portes et fenêtres, surtout que je dois refaire la totale sur ma maison.
Mais la partie quincaillerie et joints me fait peur. Aurais tu des pointeurs pour se lancer dans l'apprentissage ?
NB quel est le profilé en alu que tu utilises pour le bas de la porte ?
Encore un tout grand merci pour la qualité de ton partage et tes vidéos.
Ravi que ça serve !
Concernant la quincaillerie, j'utilise ferco ou kfv, mais il y a bcp de références.. pas très digeste. Regarde du côté des catalogues de quincaillier, y'a parfois des schémas explicatifs.
Pour les seuils, je me sers chez joint dual, vendu en barre de 6m. Les joints aussi, ils sont vendus en couronne de 100 ou 200m, tu peux en trouver en + petite quantité sur internet..
Faut farfouiller quoi..
Super Étienne,
Merci beaucoup pour ta réponse.
Je suis tombé sur le numéro du Bouvet "HS N°18 : PORTES ET FENÊTRES – FABRICATION ET POSE", en commande et regardé pas mal de vidéo.
C'est assez intense comme sujet à mon niveau, mais c'est motivant et je continue à farfouiller.
Encore merci pour les références.
Olivier
