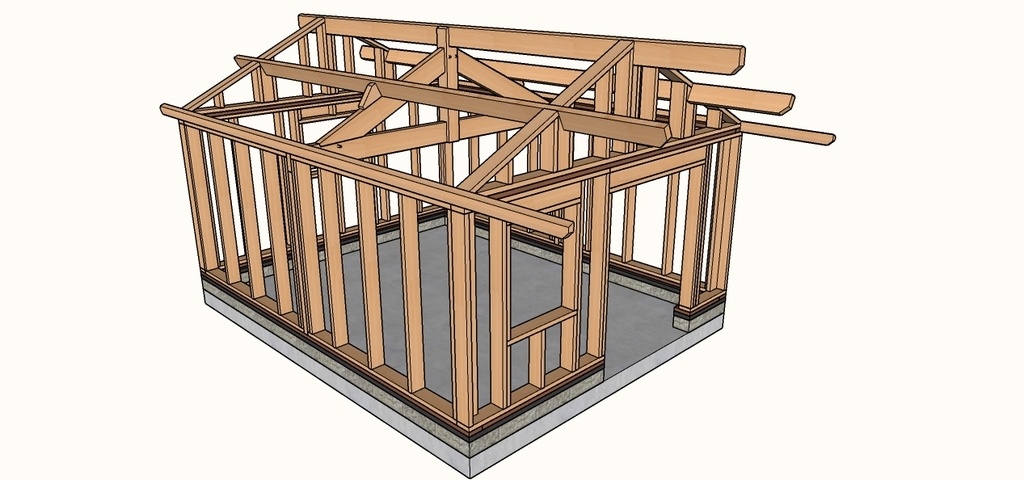

J'ai commencé les plans de l'atelier de Compagnon64 , je les publie ici, n'hésitez pas à les regarder et surtout dites moi si vous voyez des incohérences, car je ne suis pas un professionnel, j'ai fait avec mes faibles connaissances.
Merci.
Licence
Autres plans de
stefdefoot
Voir aussi
Discussions
Bonjour Stefdefoot ,
Merci pour ton aide avec le plan détaillé de la structure, cela me permet de bien avancer
Si je peux me permettre , j'ai un dernier service a te demander ; peux tu modifier le plan car j'ai légèrement changé les dimensions pour m'adapter a des panneaux OSB de contreventement de 1,20 m
Montants de dimensions 45x 145 mm positionnés tous les 60 cm
ce qui donne 4 panneaux de 480 cm et une dimension totale de 480 ( coté ouvertures) x 509 (480 +14,5 +14,5)
autre question ; tu mets un petit muret ( acrotère) de 15 cm environ sur lequel tu positionnes la lisse basse ; est indispensable pour les remontées ?
Comment puis je récupérer le fichier en format skp
Encore merci stefdefoot !!!
Bonjour,
le rang d'agglo sur la dalle c'est pour que la lisse d'implantation ne soit pas en contact du sol, et que la bardage s’arrête à 20 cm du sol (c'est dans le DTU il me semble).
J'ai utilisé des montants en 45x145 espacé de 60cm (le plus svt possible) pour s'adapter a des plaques OSB de 1,20m.
Pour ce qui est des dimensions, je ne pense pas que tu dois réfléchir en nombre de plaque OSB, car tu auras forcément des découpes à faire avec les ouvertures et donc tu tomberas pas forcément sur des multiples de 1,20m.
Je ne sais pas si je me fais bien comprendre...
Pour le plan skp, tu l'as ici, quand tu telecharges le plan tu as un fichier pdf avec les diffèrentes vues et un fichier .skp.
Réfléchi à tout ca et n'hésite pas à revenir vers moi.
Cdt.
Bonjour,
tu as parfaitement raison, pas forcément besoin de réfléchir en nombre de plaques ; j'ai ouvert le fichier sketchup et j'ai bien vu l'ensemble des plans et des dimensions dont l'espacement des montants de 60 cm .
J'ai besoin d'un peu de réflexion pour savoir si la dimension est la bonne ; en effet , je m'aperçois avec les cotations que j'arrive a une surface au sol intérieure de 16,56 m2 et j'aurai plutôt besoin de 19/20 m2 , c'est a dire 1 m de plus en longueur .
SI je modifie mon plan ( après réflexion) serais tu ok pour modifier le plan skp? si c'est pas possible , c'est pas grave bien sur , le boulot est hyper pro , Bravo !!
mille mercis en tout cas et en plus comme j'ai le plugin opencut list , j'ai toutes les fiches de débit !!! sensationnel , j'ai hâte
Philippe
Salut Philippe,
Redonne moi tes cotes quand tu seras sur et je te mettrai le plan à jour. Et ca ne me gène pas de modifier le plan, au contraire, c'est un loisir pour moi :-).
A+
stefdefoot
Merci ! Je vais aussi revoir la hauteur totale pour ne pas dépasser 3 m +/-
Je te redis quand je suis prêt
Bien à toi
Philippe

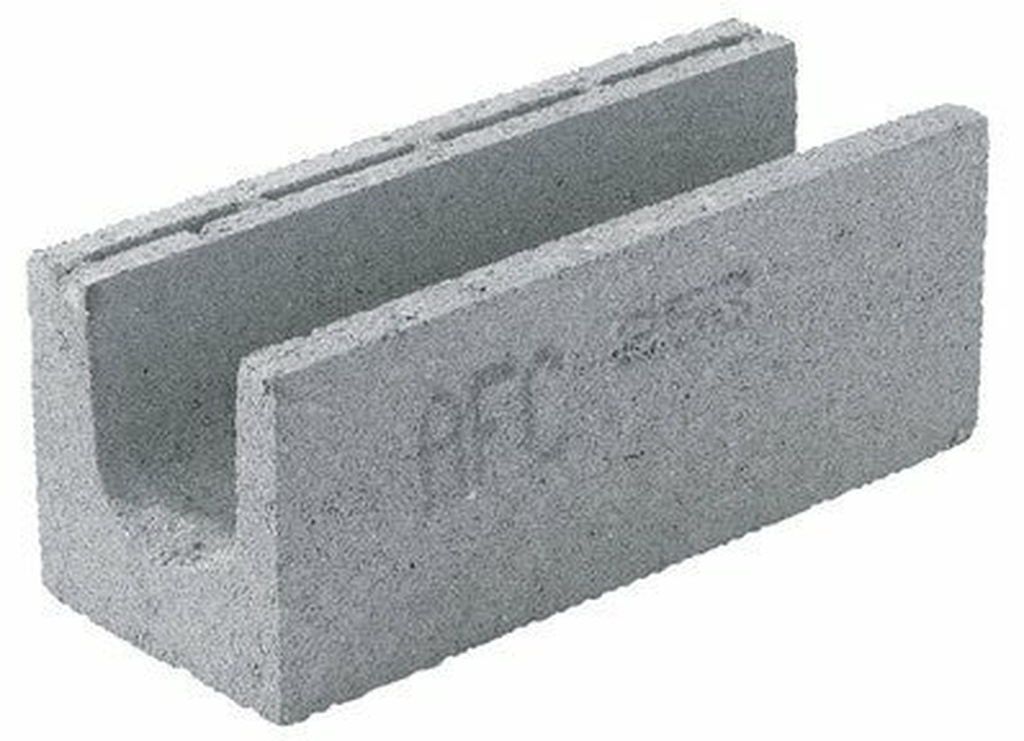

Pour mon garage, j'ai utilisé de l'agglo de chaînage pour faire le rang d'agglo sur ma dalle. C'est de l'agglo en U que tu remplis de béton après pour te faire une arase la plus plane possible. Cela facilitera la pose et le réglage de la lisse d'implantation (avec bande d'arase entre le béton et la lisse). Et pour fixer les goujons d'ancrage ça te fait un support solide.
Se serait pas mieux avec des agglos à bancher en perçant la dalle pour mettre des ferrailles de manière à bien solidariser l'ossature à la dalle ?
euhh peut-être, j'avoue que je ne suis pas un pro de la maçonnerie
C'est une bonne idée je trouve ces agglo en U. Je n'y avais jamais pensé.
Mais l'idée si je ne me trompe est juste de ne pas gérer un banchage comme le souligne LCasa.
Ça reviendra à bien moins chère de bancher, mais je comprends parfaitement le confort.
De ferrailler, j'hésiterais vu le type d'ouvrage, peu de charge et charge repartie par le système choisi "ossature" au contraire d'une charpente poteaux porteurs.
Ferrailler dépendrait donc uniquement du type de sol... Par contre quitte à ferrailler à travers la dalle comme le dit LCasa tu peux très bien alors ferrailler à travers les U et la dalle.
Ce à quoi je pensais, c'est ça mais sur 1 rang et ancré dans la dalle par les ferrailles : Mur en agglos à bancher avec ancrage dans une dalle.
