Moulin à poivre aux angles arrondis

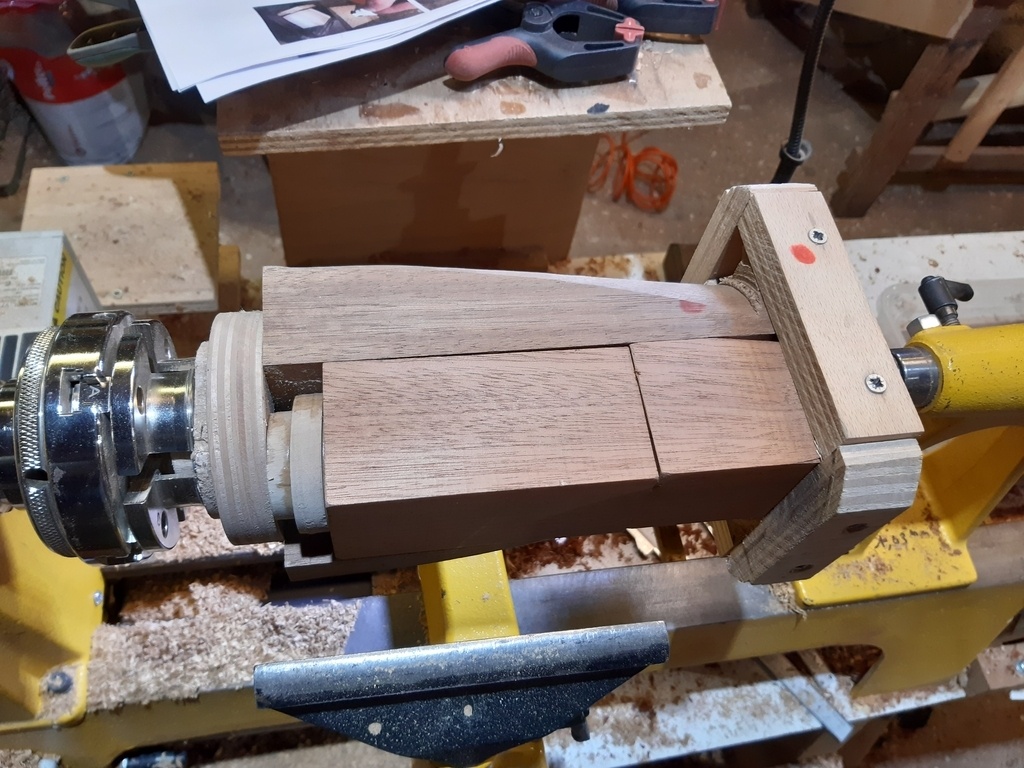

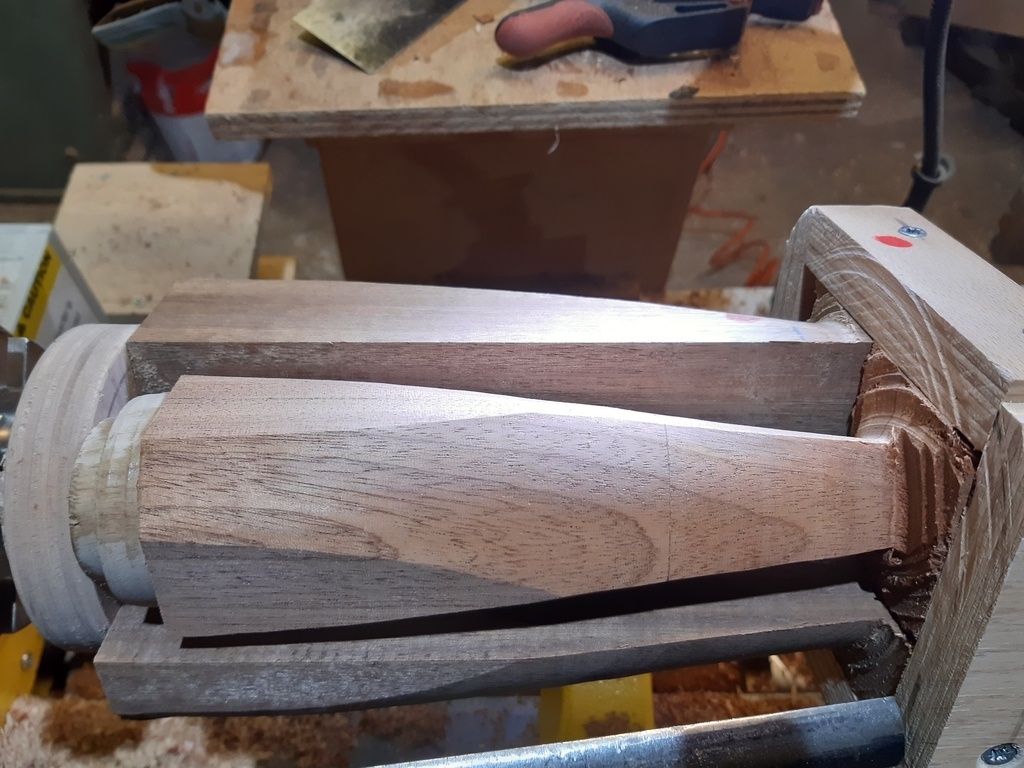

Etapes de fabrication du moulin avec cotes et usinages pour la mise en place du mécanisme et l'usinage des angles arrondis dans un mandrin-matrice.

Publications associées


Discussions

papimouette a publié le plan "Moulin à poivre aux angles arrondis".
il y a 2 ans
Peuch
( Modifié )

Bonjour,
L'outil que vous utilisez pour les gorges intérieures est il vendu ou est-ce une conception personnelle ? Le cas échéant, auriez vous un plan ou autre pour le réaliser, je galère un peu avec ces rainures,
Merci

papimouette

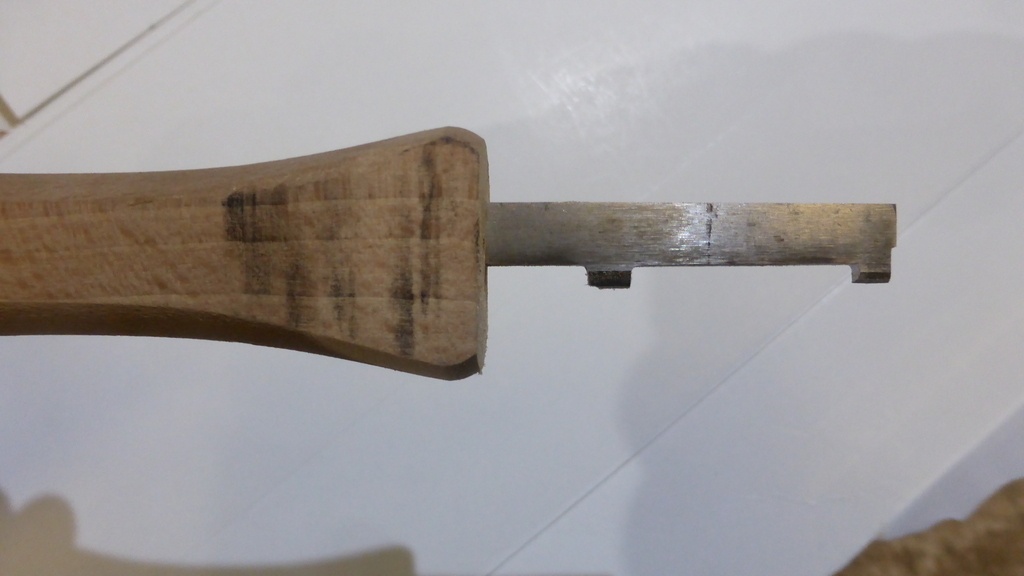

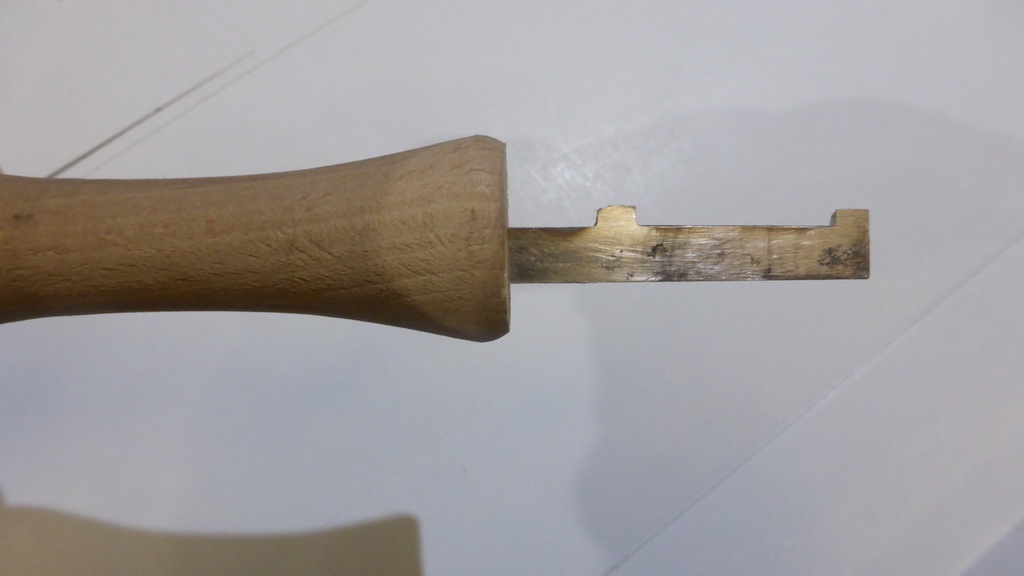

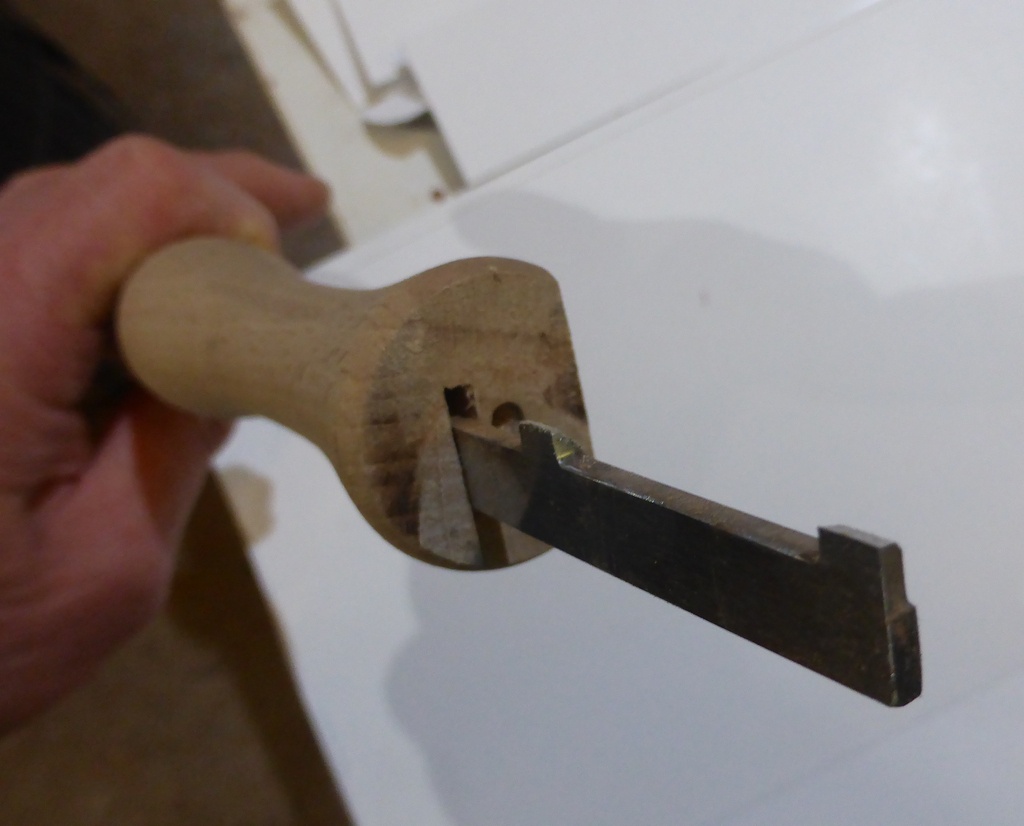

J'ai fabriqué l'outil avec un vieux fer de degau.

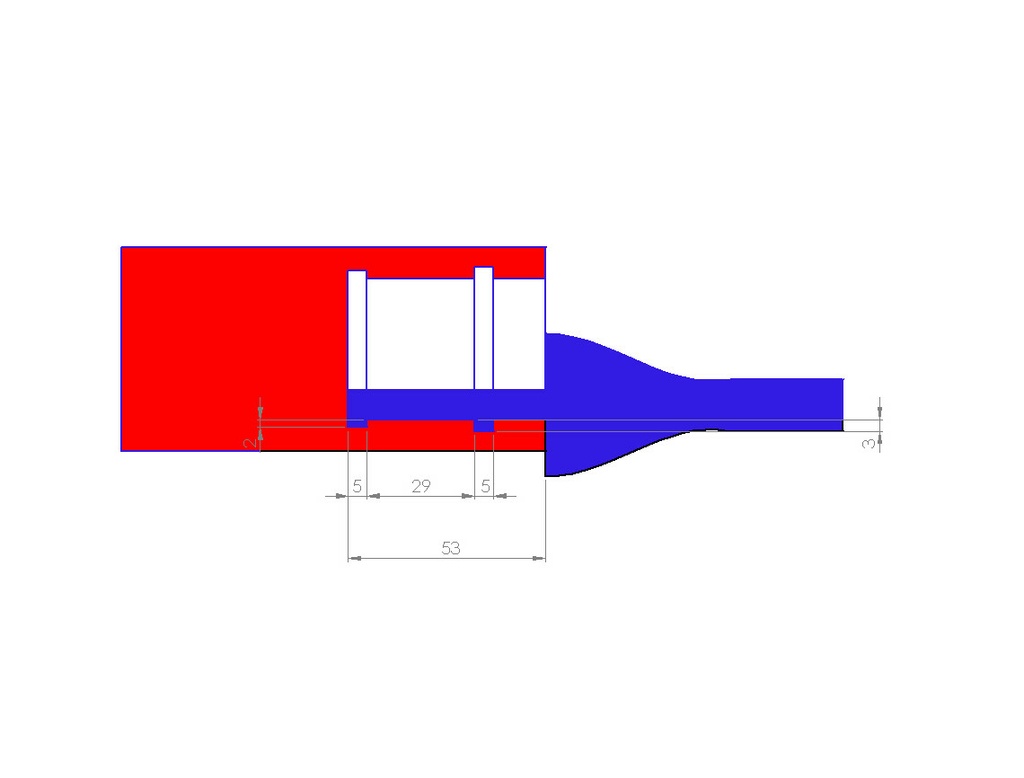

De l'extrémité au manche : 53mm cela correspond à la profondeur d'insertion du mécanisme.

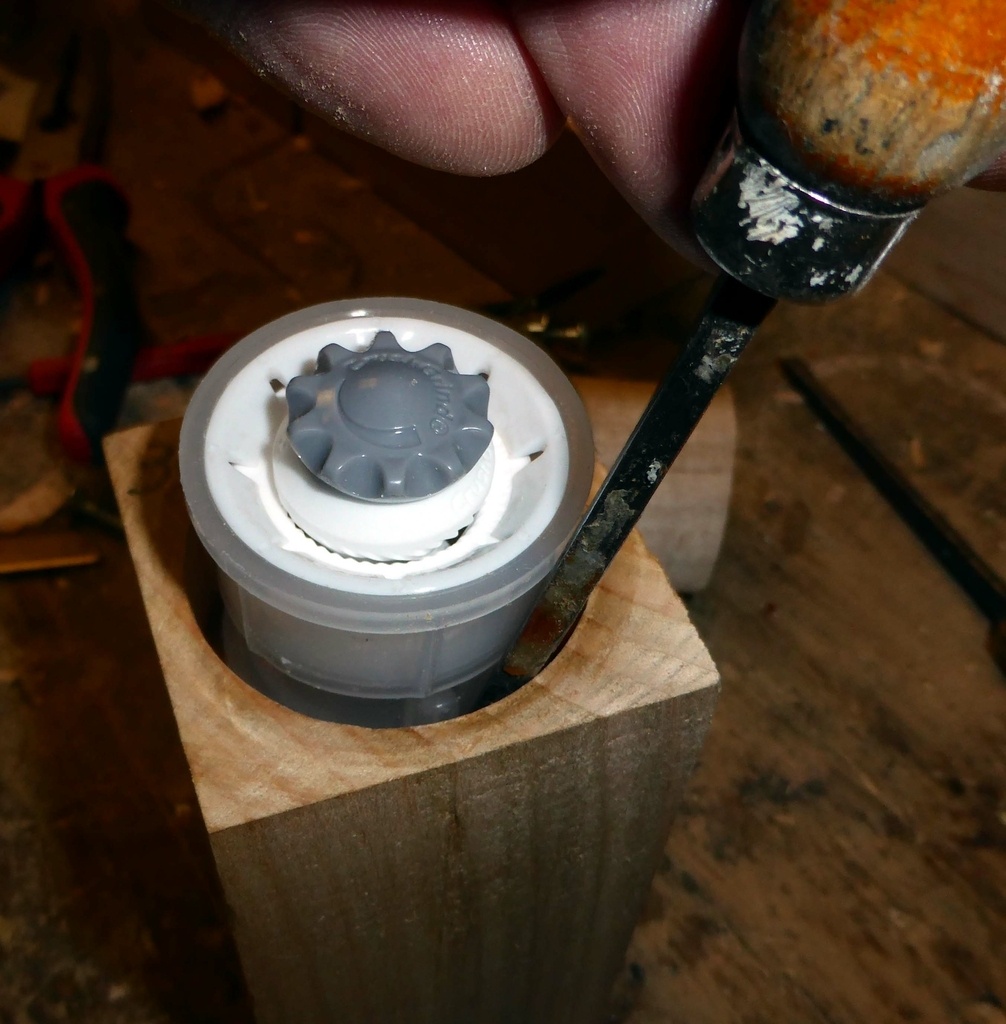

En partant de l'extrémité, la première creuse la rainure de 5mm de large et 2mm de profondeur qui reçoit les crochets du mécanisme (cela donne le diamètre de 2+38+2 = 44mm
La deuxième dent creuse une rainure de 5mm de large et 3mm de profondeur qui recevra la partie basse du mécanisme à 18mm du bord (agrandi à diam 46).
Les dents sont affutées sur côtés à 70° (comme un angle de racloir).
Sur le manche, j'ai effectué un méplat qui s'appuie sur le porte outil.

papimouette

Pour l'usinage :

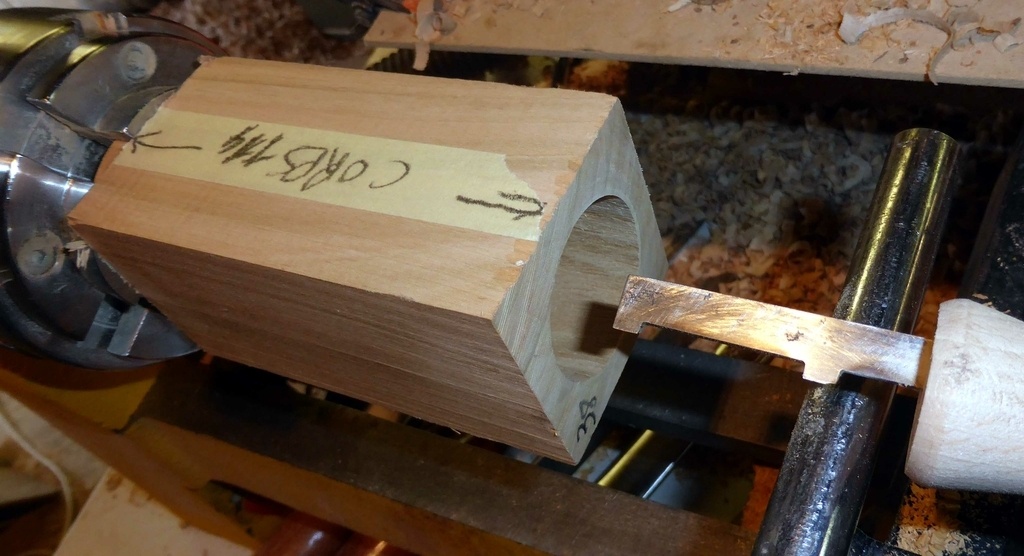

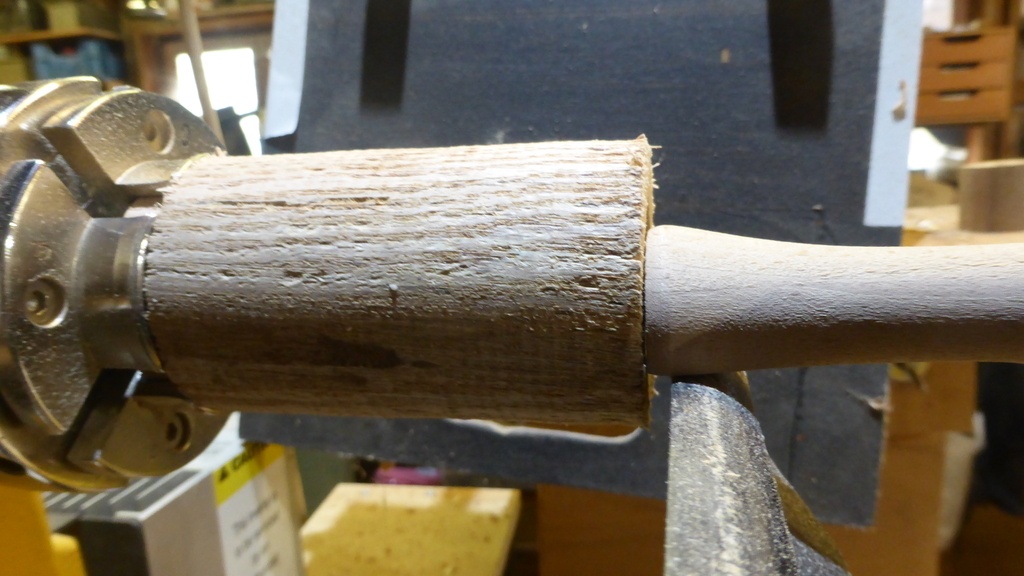

Je pose le méplat du manche sur le porte outil, règle la hauteur pour que le fer travaille à l'axe.
Puis je rapproche le porte outil et amène le manche en contact de la pièce.

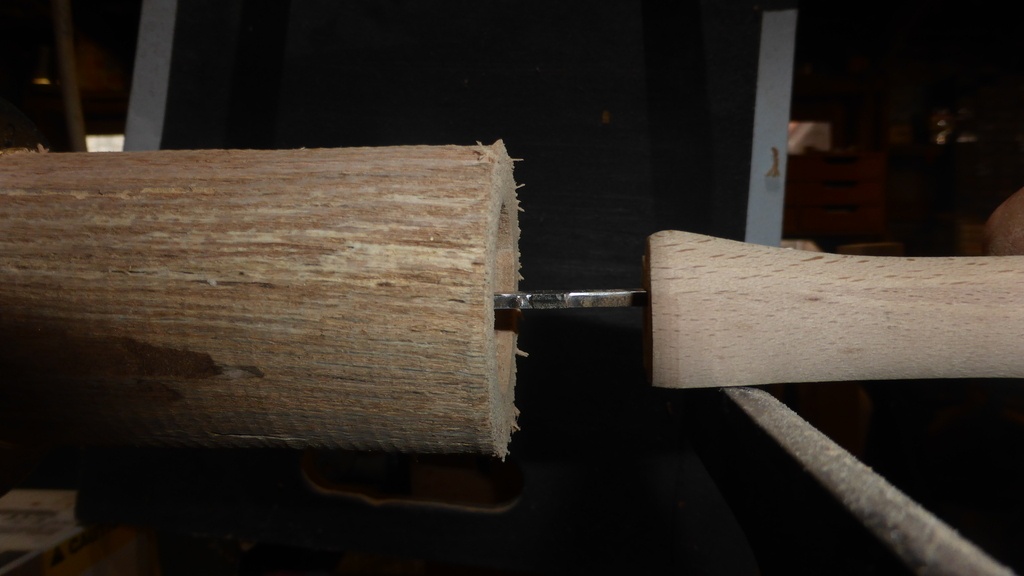

Pour l'usinage il suffit de tirer l'outil vers soi, jusqu'à ce qu'il vienne en butée sur la circonférence intérieure.
Pour l'usinage de la rainure dans la tête , même procédé, mais j'ai une entretoise de 33mm pour respecter la profondeur de 20mm.

papimouette

...

Peuch

papimouette grand merci, je galérais un peu....

einnacl

Très joli ce poivrier. La technique est intéressante. Merci pour le partage

papimouette

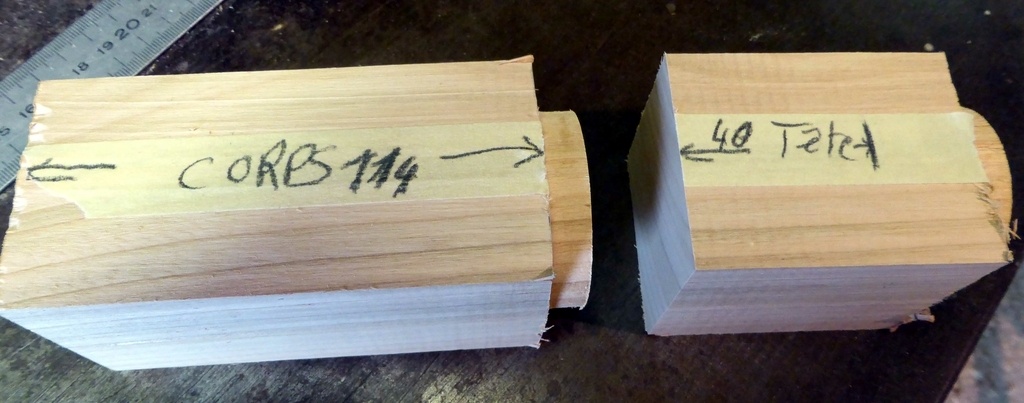

quelques photos supplementaires
