Jacques 22

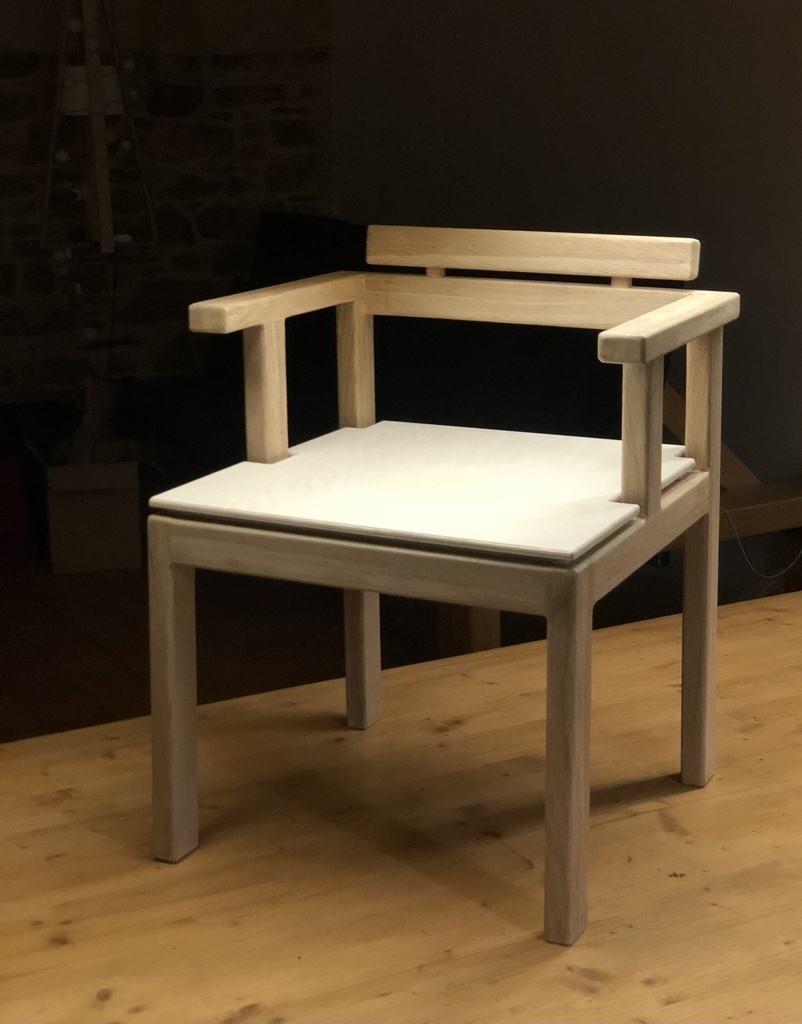

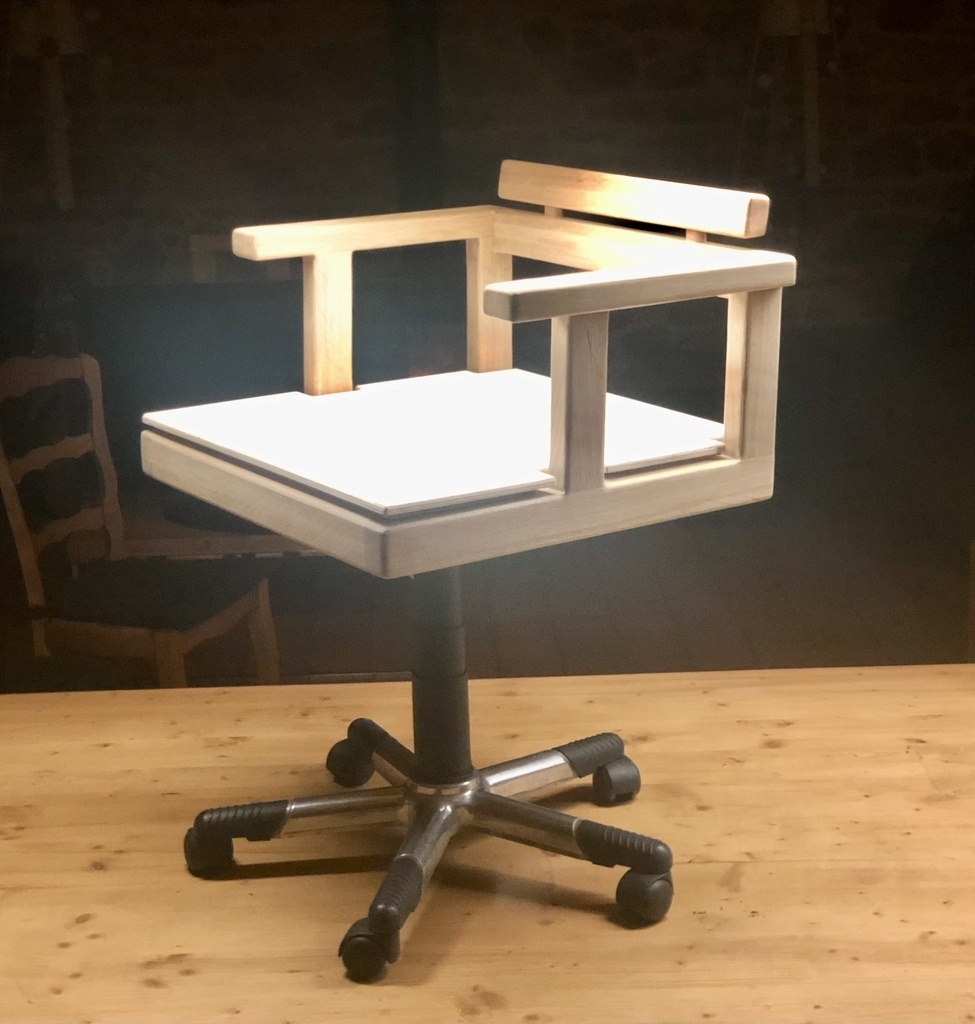

Croquis chaises de bureaux de Raphaël & Axelle

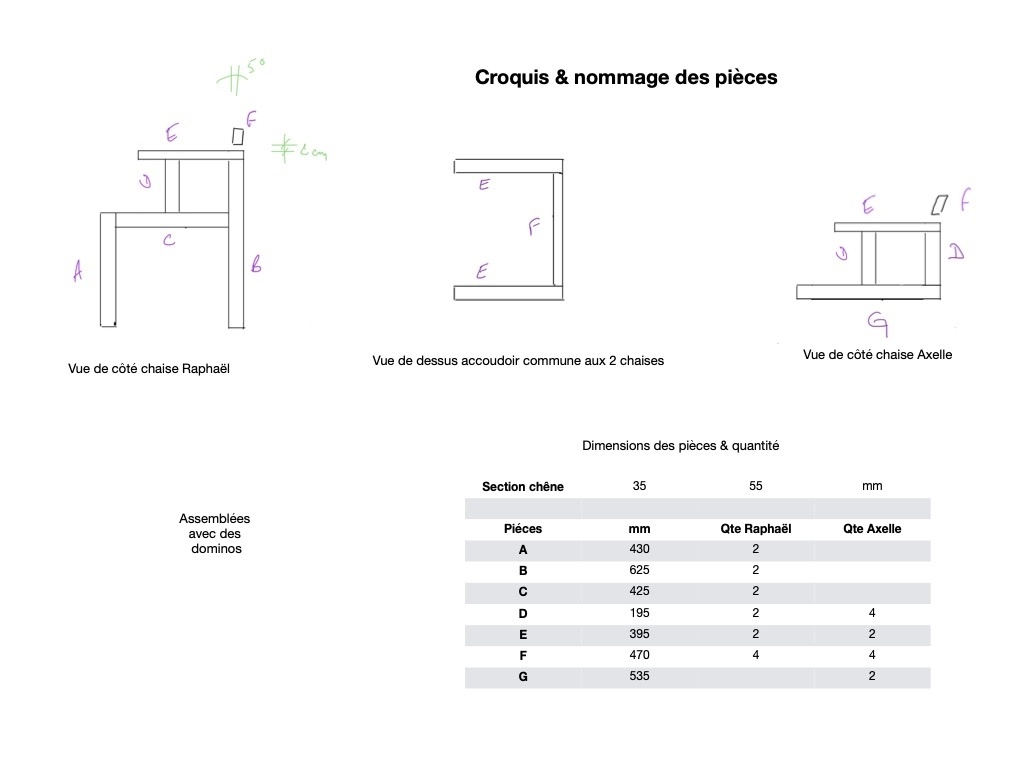

Désolé je ne fais pas encore de plan, seulement des croquis à l’échelle et un tableur pour calculer la taille des éléments, j'ai compilé un ensemble de croquis de dimensions et de photos, espérant que cela vous permettra de bénéficier du partage

Publications associées


Discussions

Jacques 22  a publié le plan "Croquis chaises de bureaux de Raphaël & Axelle".
il y a 2 ans
Dreo

Merci beaucoup pour ce partage.
En plus ce plan, les cotes et les photos facilitent beaucoup le travail de préparation. Je garde tout ça précieusement.
Je me pose une question qui me fait hésiter : l'assise de 530X530 n'est-elle pas un grande pour une chaise, même pour une chaise de bureau. Et je me demandais si, quand je vais m'y mettre, je ne vais pas la réduire à 450 ou 480mm, quitte à perdre de son élégance. J'hésite... qu'est-ce qui t'a fait choisir ces cotes ?

Jacques 22

Le contreplaqué s’encastre dans l’ossature, ce qui fait une assise de + - 460 (530 - 2x35)

Dreo

Ah ok je préfère. J'avais mal lu ton plan. Merci

Jonathan MF

Merci !!!!

Jonathan MF
( Modifié )

Petite question, j'ai vu que tu as encollé sans traverses pour l'assise en contre plaqué sur la chaise de Raphaël. Tu as mis quoi en oeuvre stp pour fixer l'assise? Je suis en train de remettre ça aux bonnes dimension pour mon fils de 19 mois

Jacques 22

Je ne suis pas a l’atelier ce WE, je rajouterai une photo en début de semaine.
Sous l’assise:

  • pour l’effet flottant, y a un contreplaqué de 10mm en retrait de 15mm,
  • pour la fixation, y a des tasseaux de 20mm qui viennent se visser à l’ossature.
Jacques 22

Photos du dessous de l’assise

Jonathan MF

je vois merci pour les infos !!!

Jonathan MF

Merci à toi! Mon fils de 19 mois est aux anges 😇
Pas de domino. Donc Colle, vis et tourillon pour cacher le tout

Jonathan MF
( Modifié )

Pour se rendre compte de la taille ;)
