Je cherchais à réparer le bloc d'aspiration d'origine cassé.
En parcourant le site, j'avais noté celui qu'avait réalisé zebulette en impression 3D, mais il manquait les fichiers, (qui ont été ajoutés depuis ).

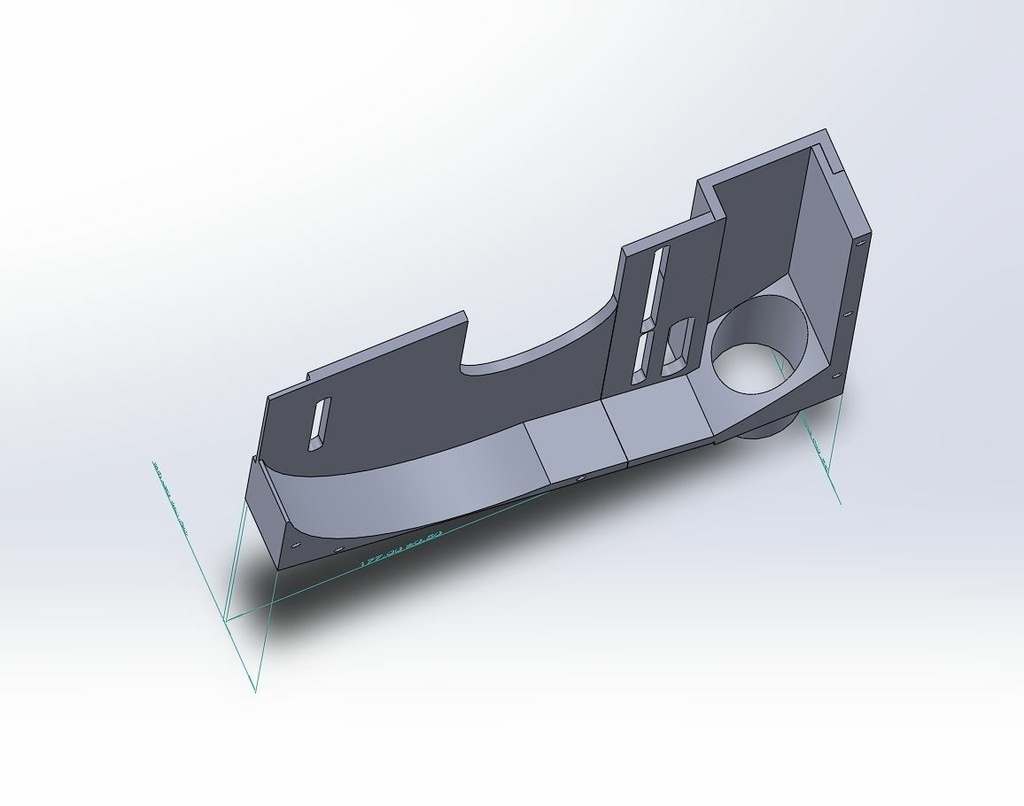

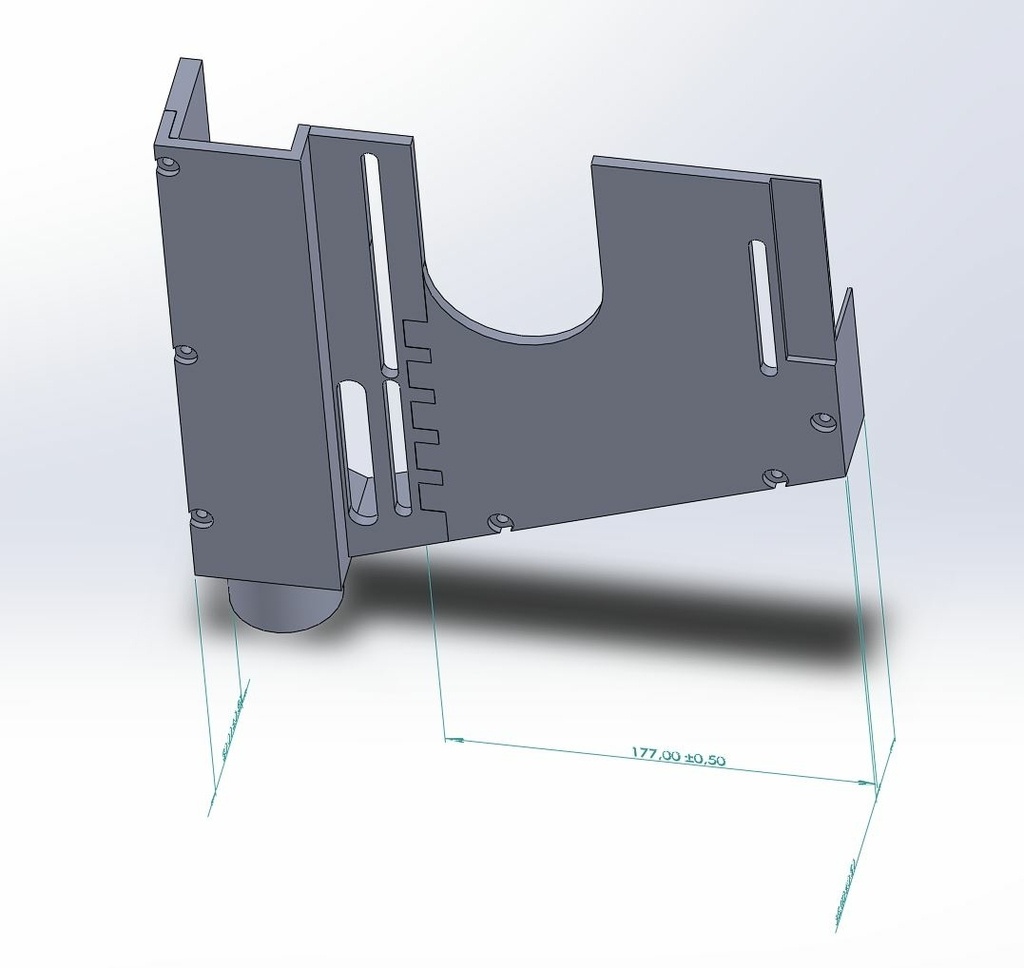

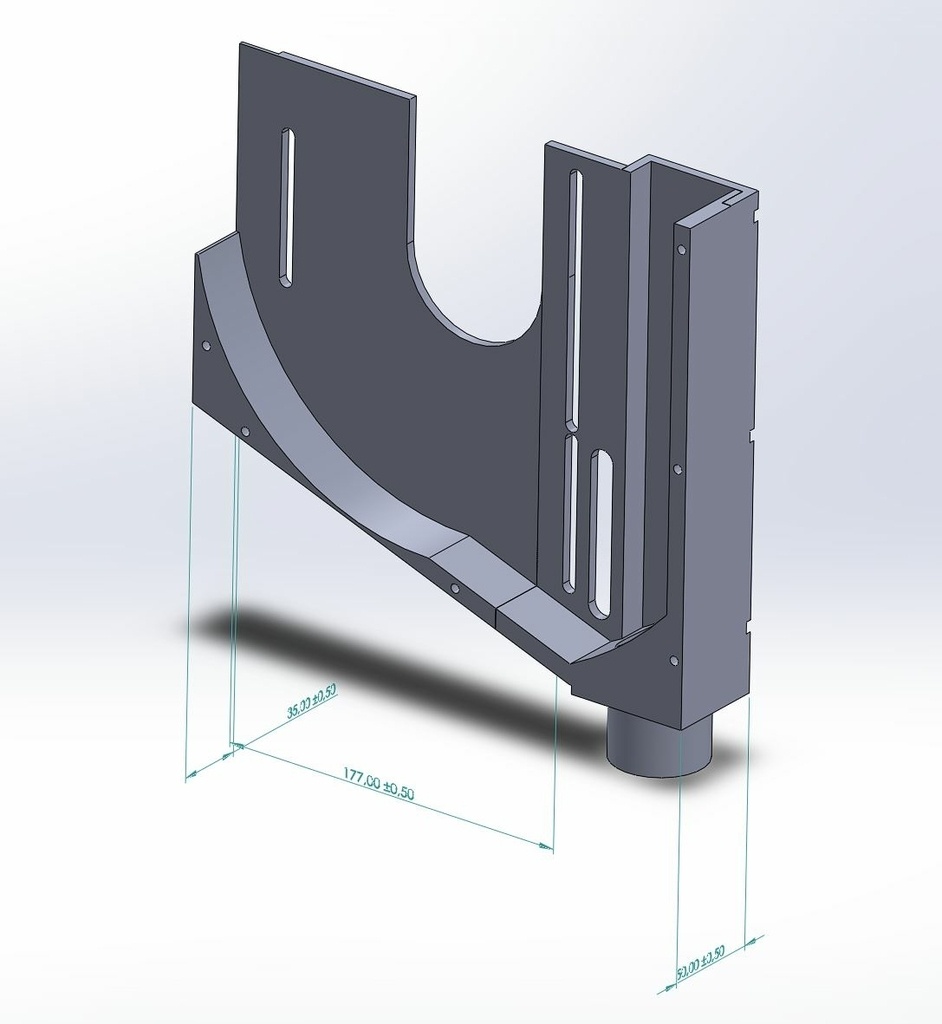

Sans les attendre, j'ai réalisé mes plans légèrement différents en ajoutant des glissières ( à chanfrein ) sous les quatre boulons de fixation, permettant ainsi d'adapter un peu plus (sur 7cm) la position du carter à celle de la lame .

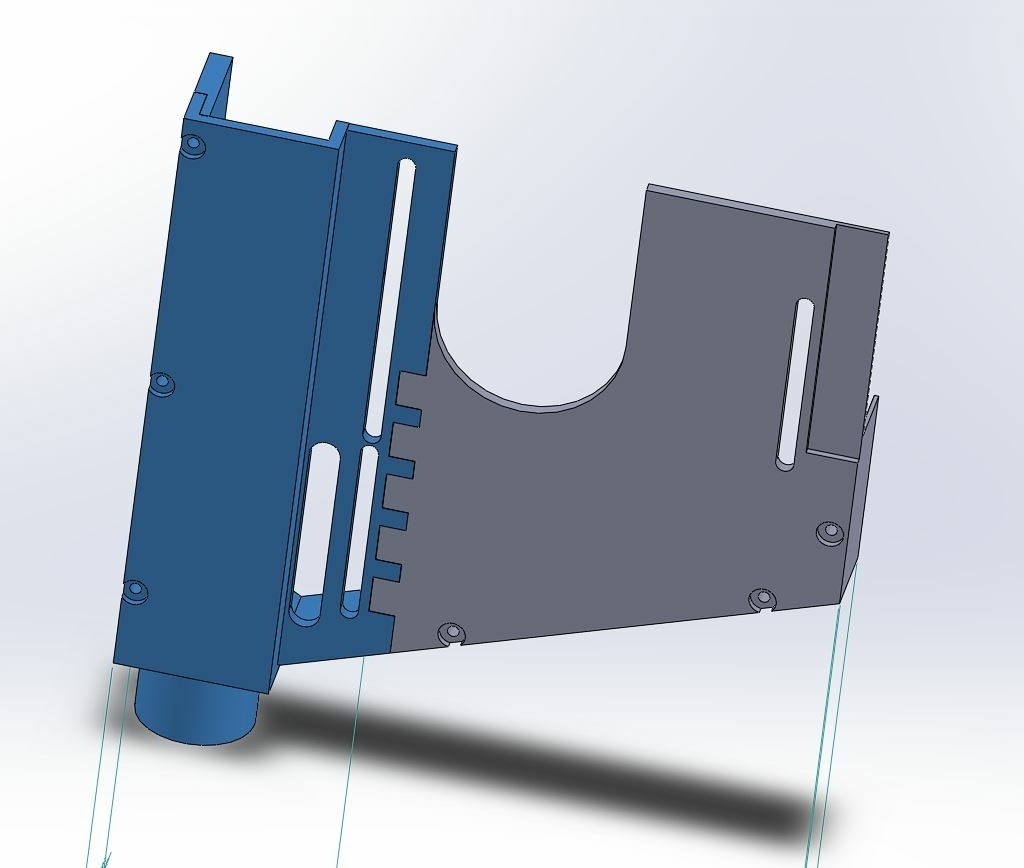

Cette pièce s'imprime en 2 morceaux sur une imprimante de 30 cm. Une fois posée, une plaque de plexiglass vient s'y fixer par des écrous papillons, plus facile à démonter lors des changements de lame .
Bref, si bien sûr j'ai beaucoup moins de sciure au sol que lorsqu'il n'y en avait plus, je suis plutôt content du résultat.
Publications associées
Licence
Discussions
Merci pour votre travail , partagé et utile !
Pour information, j'ai fait imprimer le carter, découpé une belle plaque de plexi...
Tout ça pour m'apercevoir que cela ne s'adapte pas sur ma lurem maxi26 plus
Il y a une barre de renfort horizontale sur la tôle périphérique de la machine qui fait que le carter d'aspiration ne peut pas descendre. Cela bloque au niveau du flan côté trou d'aspiration.
Je suis très déçu surtout que je m'en suis aperçu vraiment une fois que tout était prêt à être mis en place !
Donc si jamais, super carter, plan de qualité mais non adapté au max lurem maxi 26plus !
