Gabarit de Tournage Elliptique

Bonjour,

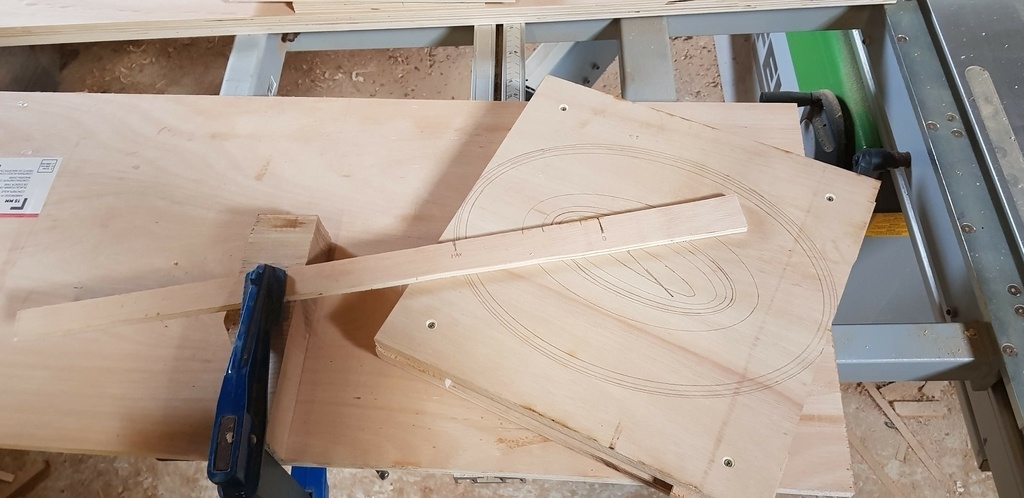

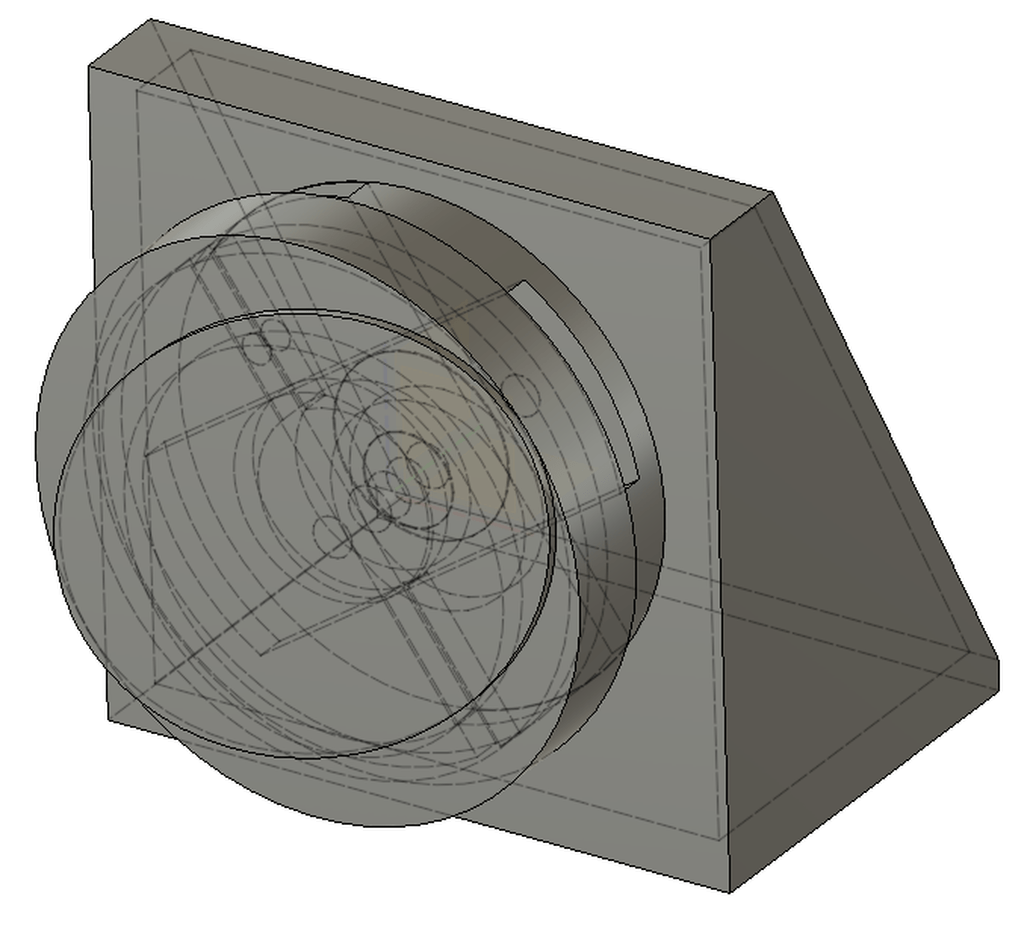

J'ai dessiné, puis réalisé un gabarit en vue de réaliser du tournage elliptique (et non pas rond comme normalement).
Le principe est inspiré de gabarit vus sur internet, et d'une recherche sur les ellipsographes sur wikipedia. Le modèle de Rhon m'a particulièrement paru adaptable.

Le plus dur pour moi étant qu'il faut que le "bras" soit fixe et le reste mobile (à l'inverse d'un ellipsographe classique).

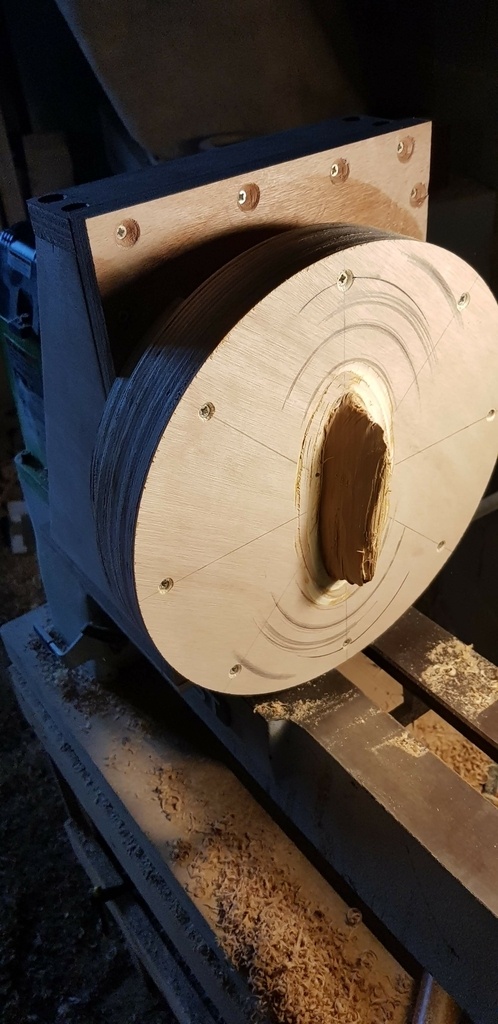

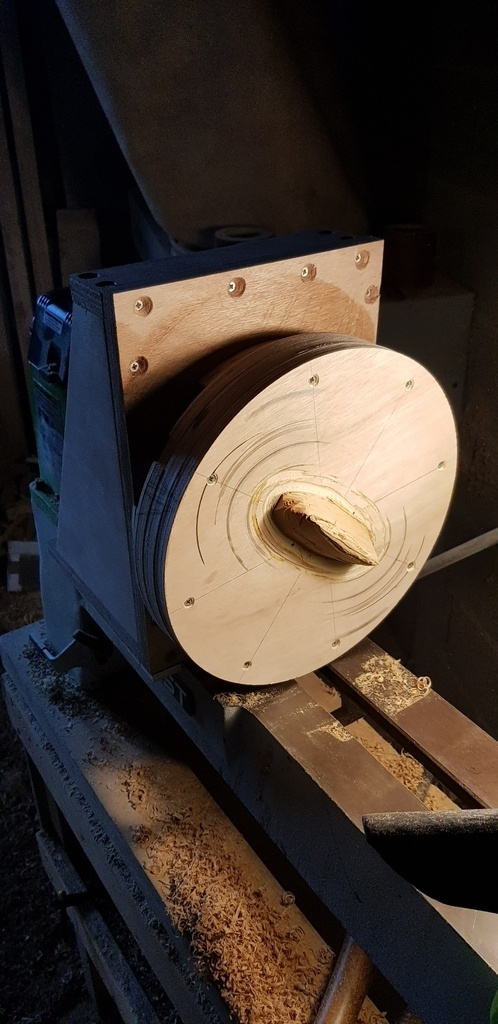

Ici, il est adapté a mon tour, hauteur d'axe de 160mm.

Il ne fonctionne pas bien car :

• trop de jeux dans les glissières
• trop de frottement entre les panneaux (CP)
• trop de vibrations qui desserrent les vis d'assemblages...

Bref, ce proto n'est pas vraiment exploitable, mais une réalisation plus finement réalisée, dans des matériaux adaptés serait impeccable !
Avis aux amateurs.
