Salut,

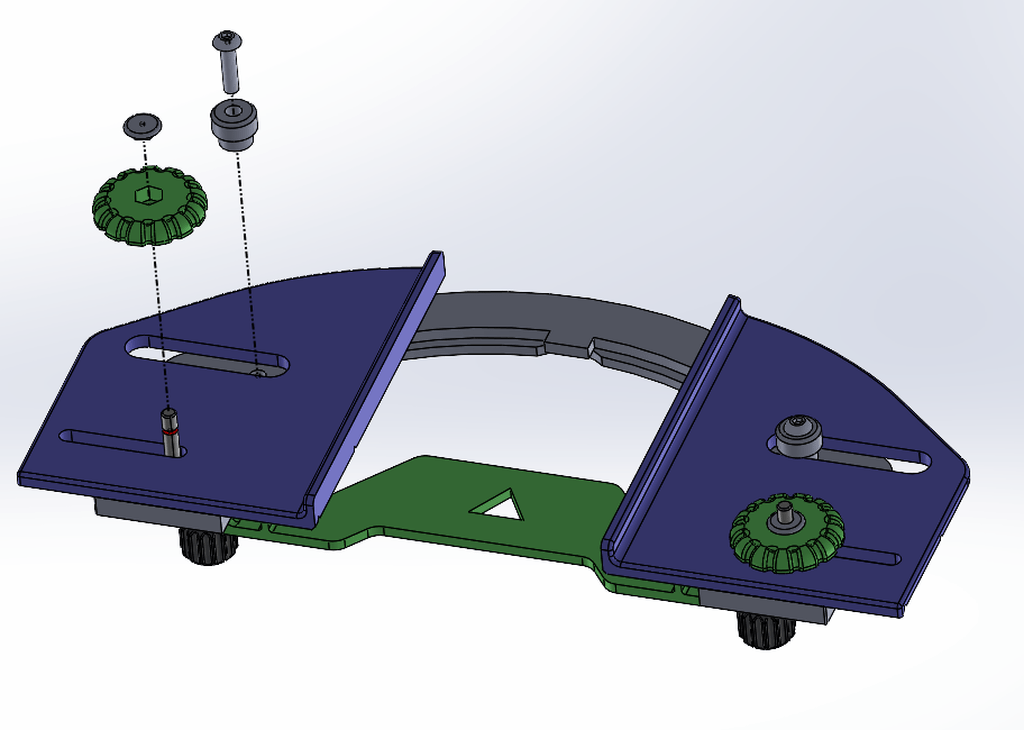

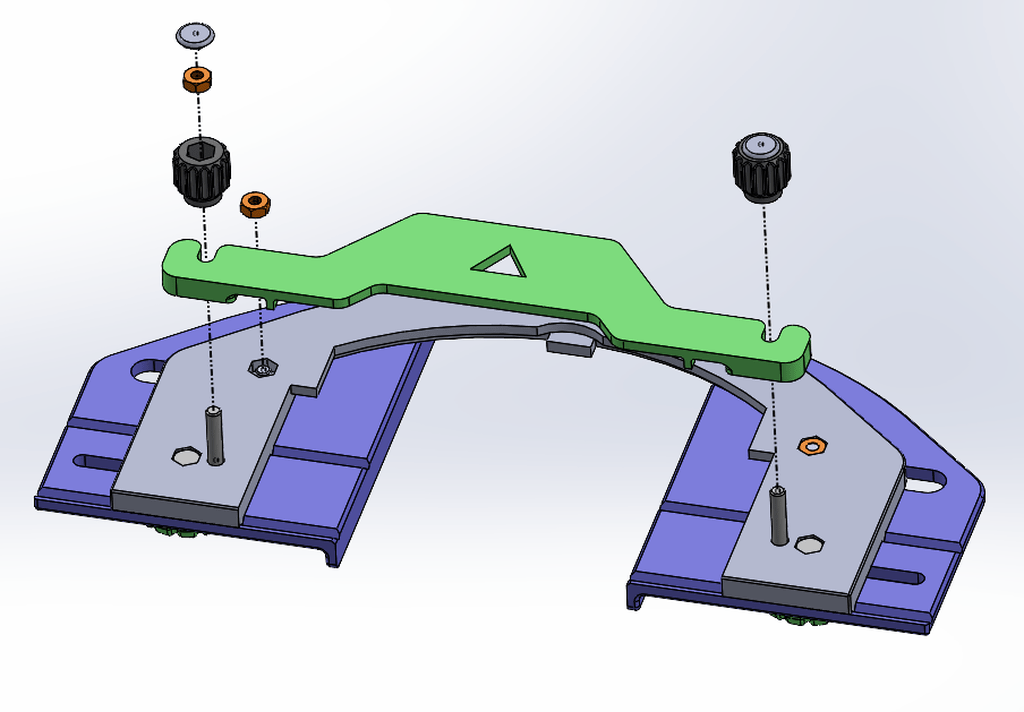

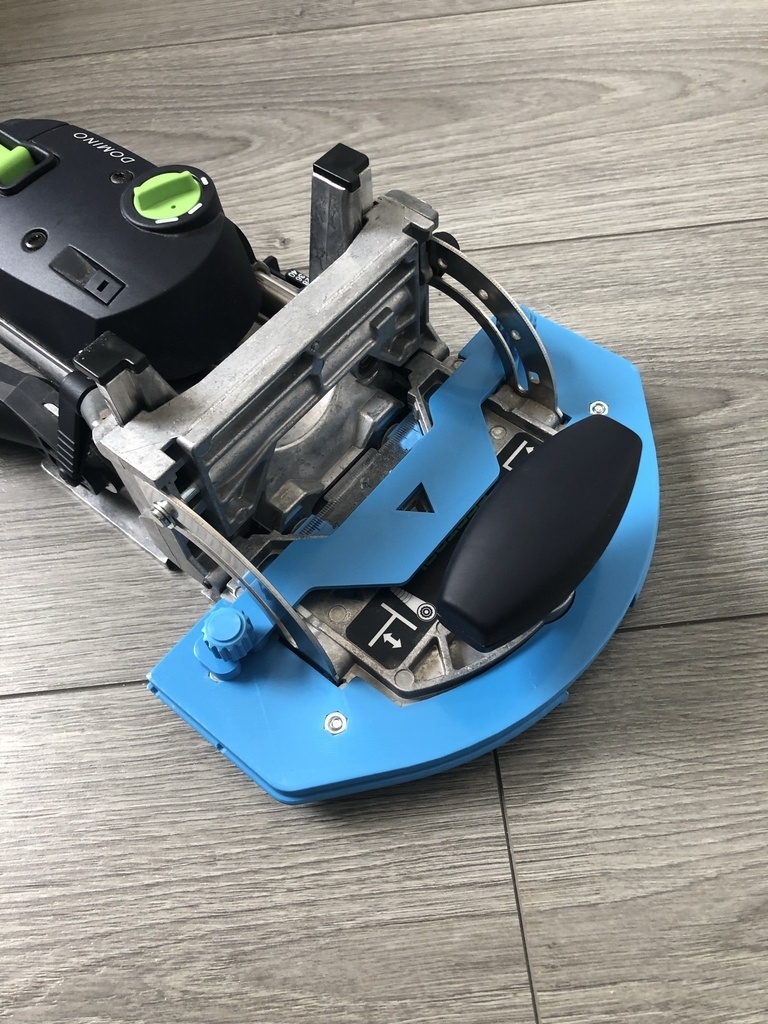

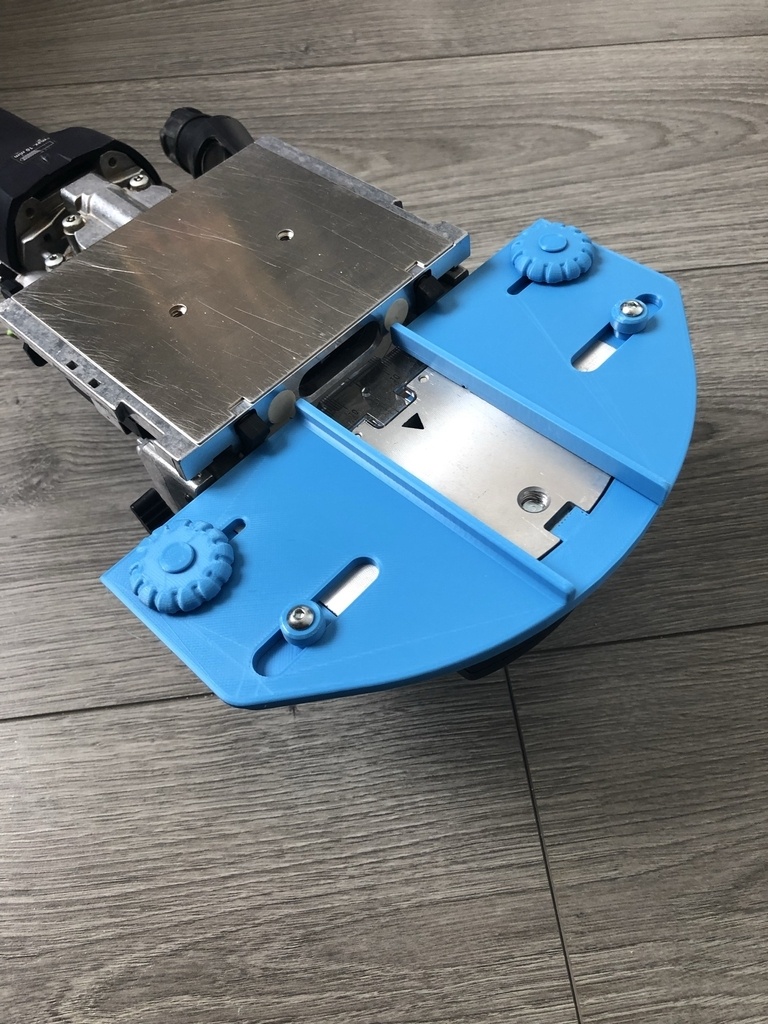

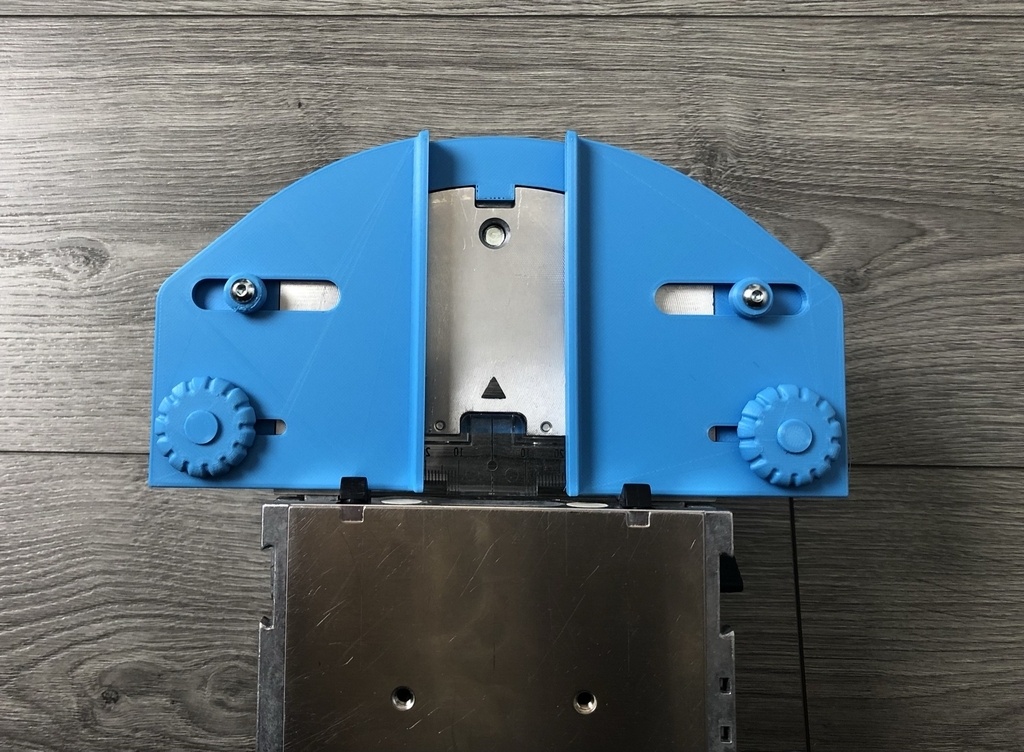

Je me suis lancé le défi de fabriquer moi-même, enfin avec l'aide de mon imprimante 3D, le fameux accessoire FESTOOL pour faire les faux tenons en bois de bout sur de faibles sections.
Pour la quincaillerie il vous faudra :
Vis Tete H M4x20 - Quantité : 4 (dont 2 recoupées à 14)
Vis TBHC (ou CHC) M4x16 - Quantité : 2
Ecrou M4 - Quantité : 6
N'hesitez pas si vous avez des questions
Licence
Autres plans de
Mike0411
Voir aussi
Discussions
A quand le plan de la domino elle meme ? XD En tout cas top le rendu
Pas besoin je l'ai
Merci
Bonjour Mike,
...
les réalisations à l'aide d'imprimante 3D me semblent toujours impressionnantes. Et là effectivement le rendu est top et fonctionnel. Bravo ! merci pour le partage de ce qui doit être un sacré travail de conception. Mais je l'aurais bien vu en vert
Salut,
Merci
En effet ça demande souvent un peu de travail mais en l'occurrence comme c'est de la copie la travail consiste surtout à adapter les pièces pour qu'elles soient imprimables correctement. Les pièces d'origine sont moulées.
Je fais en fonction de la bobine qui est dans la machine car elles sont périssables
merci beaucoup pour le partage, est ce que l'accessoire est compatible avec la domino xl ?
Je ne serai pas catégorique mais je dirai qu'il y a de grande chance car chez festool c'est le même accessoire pour les 2
Alors pour ma part ça serra un grand merci aussi
)
niveau du remplissage t'as fait du 100% ? Et sinon PLA ou PETG (J'ai que ça de tt façons
En tt cas je sais pas si c'est t'as machine ou les photos ou encore des réglages de ouf mais je ne vois pas les stries?
Alors il y a un peu de tout. J'ai trouvé les 2-3 réglages qui vont bien mais je suis ne suis un geek de l'imprimante donc ca va bien comme ca et je te rassure les photos y sont aussi pour quelque chose
Il faut savoir aussi qu'on voit plus les stries sur du noir ou du gris que sur des couleurs claires.
C'est du PLA rempli a 20%. En theorie le PTEG serait plus résistant mais je n'ai encore jamais essayé car jamais ressenti le besoin.
Tu n'as que du pla ou que du pteg ? C'est quoi comme machine ?
Mike0411 en faite j'ai du PLA et du PETG , j'ai même essayé le filament bois.J'ai aussi du TPU mais j'ai pas trop expérimenté encore , étant donné que j'ai eu mon tour à bois à peu prés en même temps
j'ai un peu délaissé un jouet pour un autre
Ma machine c'est une UNDER 3 PRO de chez creality ,très efficace pour un prix dérisoire.J'ai juste remplacé l'extrudeur en plastique par un en alu , les roulettes de réglage plateau en plastique par des roulettes alu et qlqs modifs imprimées (support bobines sur roulement, guide filament sur roulement , chaine porte câble etc...)
captain Ok. Moi je n'ai essayé que le PLA qui me donne satisfaction pour le moment mais peut-être que le PETG pourrai m'apporter la rigidité dont j'ai manqué quelques fois
Mike0411 Alors justement non , le PETG t'apporte de la souplesse, il est beaucoup moins "rigide" et "cassant" que le PLA , ce qui du coup le rend plus adapter pour supporter les contrainte mécanique.
captain oui pardon pourtant je suis dans le mécanique industrielle et je n'utilise pas les bons termes
Peut-être que c'est le boiseux dans mon cerveau qui pousse le mécano vers la sortie
Mike0411
Salut, super boulot!!!
Tu l'as dessiner sous fusion? Si c'est le cas pourrais tu partager le fichier source?
J'ai l'accessoire de chez festool et j'ai toujours trouve qu'une cremaillere permettant l'auto centrage serait un plus :)
Arf non désolé je l'ai numérisé sous Solidworks
Mike0411 dommage je maîtrise pas.
Mais tu peux toujours faire une v2 avec mon idée :)
Pierre1206 je pourrais mais je trouve que l'intérêt (pour moi) ne vaut pas le temps passé au développement
Et je suis aussi convaincu que le mieux est souvent l'ennemi du bien
Bravo !! Beau boulot ! Les fichiers que tu as mis sont les fichiers pour l'imprimante 3D c'est ça ? (désolé je n'y connais rien en impression 3D)
Si oui, il va falloir que je trouve qq'un pour me les imprimer .....
Merci
Oui c'est ca. Il reste "juste" a les intégrer dans un logiciel appelé slicer qui va créer un programme lisible par l'imprimante 3D.
Oui tu trouveras sûrement quelqu'un autour de chez toi qui possède un imprimante 3D.
Et si tu ne trouves pas envoie-moi moi un MP et on verra ce qu'on peut faire.
Joli travail!!
Tu as essayer de tester la rigidité en vrai?
J'avais imprimé le modèle similaire disponible sur Thingiverse et les butées s'écartaient avec les fraises supérieures à 4mm.
Je vais essayer ta version
Je n'ai pas encore eu l'occasion mais c'est pour bientôt. Une fausse verrière a réaliser
Ceci dit j'ai ajouté le raidisseur transversal car le 1er proto qui n'en disposait pas s'écartait en effet. C'est légèrement au détriment de la praticité d'installation de l'accessoire mais le gain en rigidité est incomparable !
