hubert

Plaques pour réalisation d'assemblage "queue d'aronde conique"


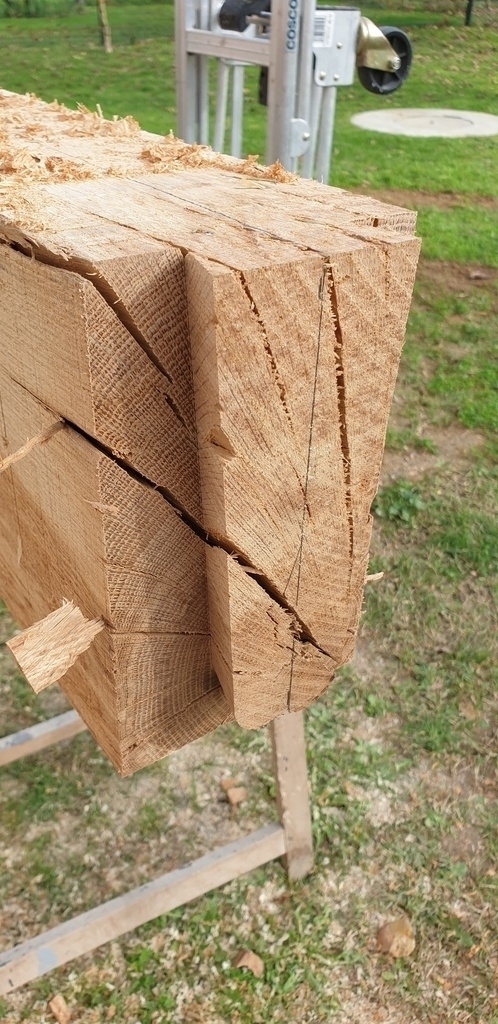

Pour faire suite à quelques publications, sur ce type de produit...

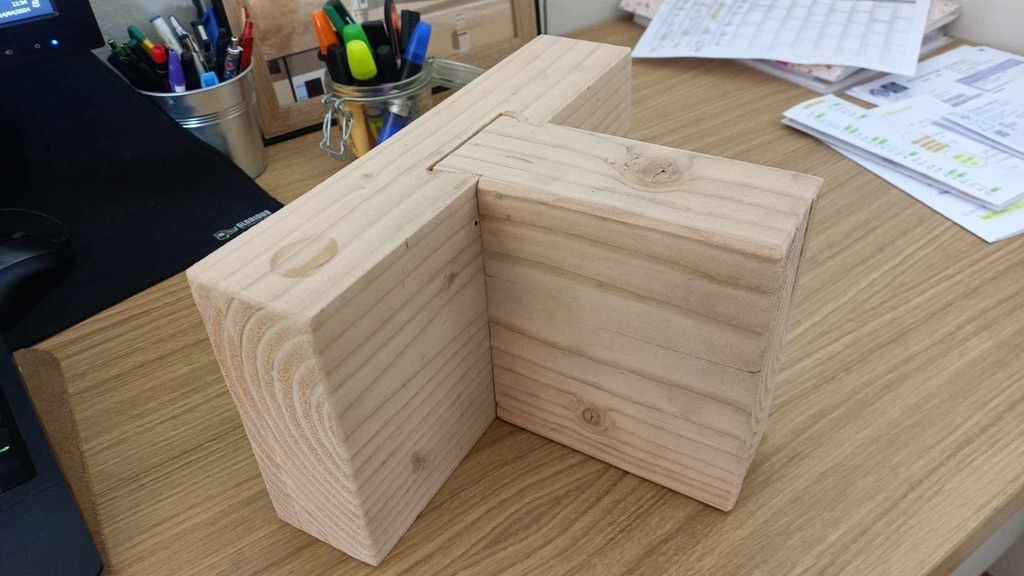

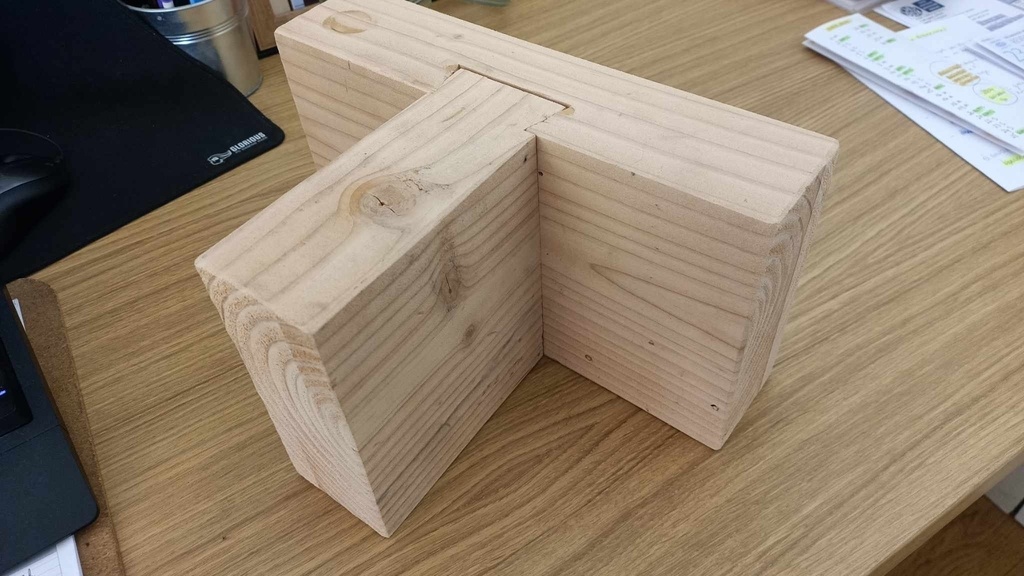

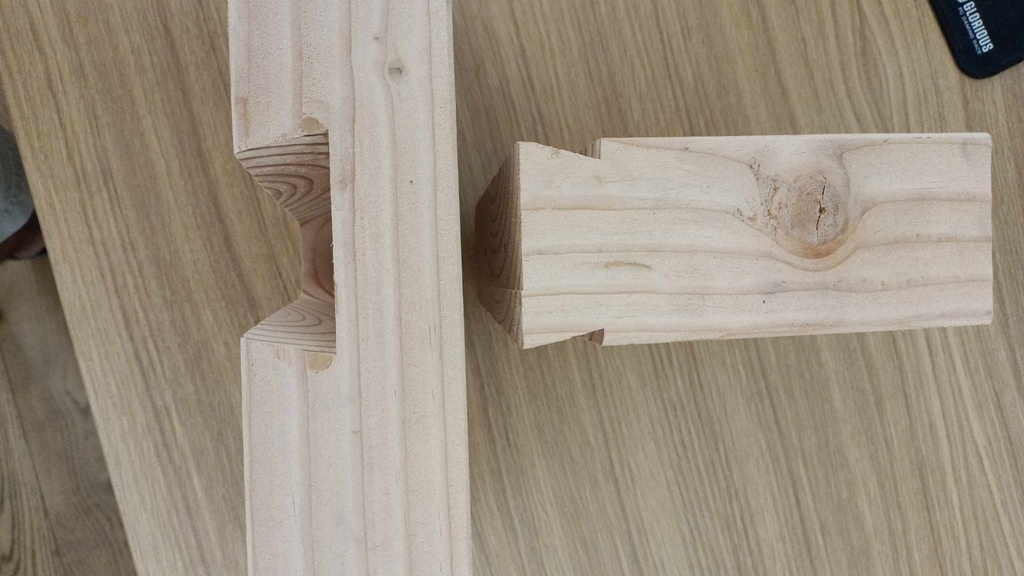

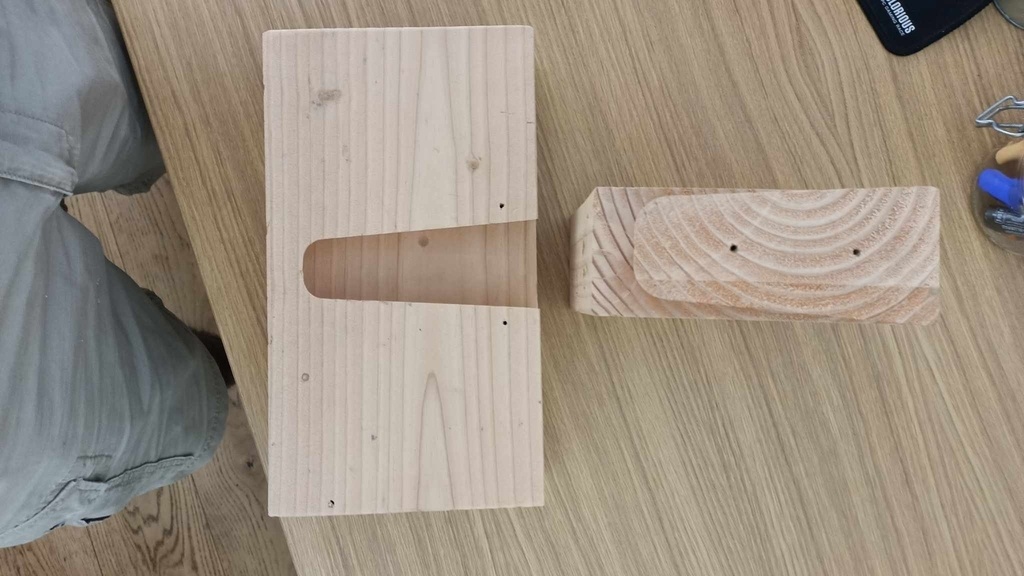

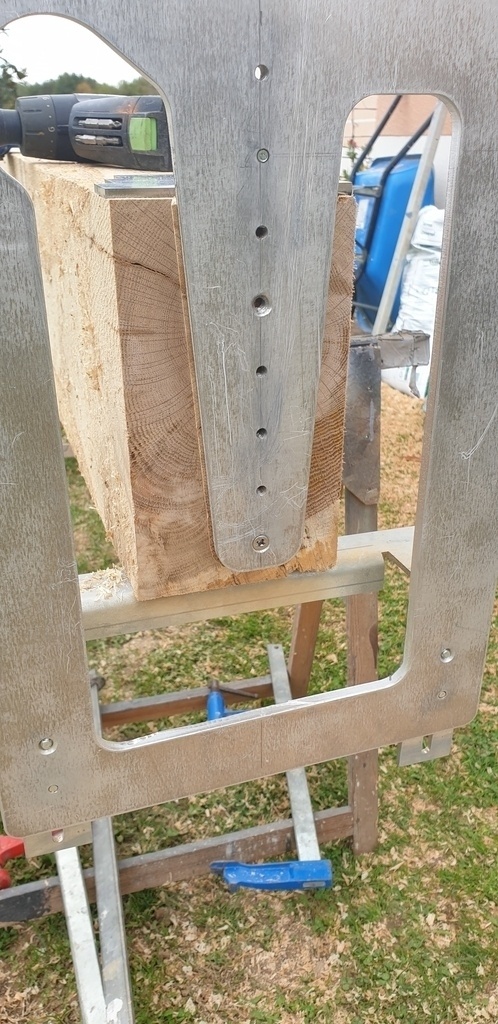

Les plans "Autocad" pour (faire) usiner des plaques permettant de réaliser des assemblages à queue d'aronde conique.

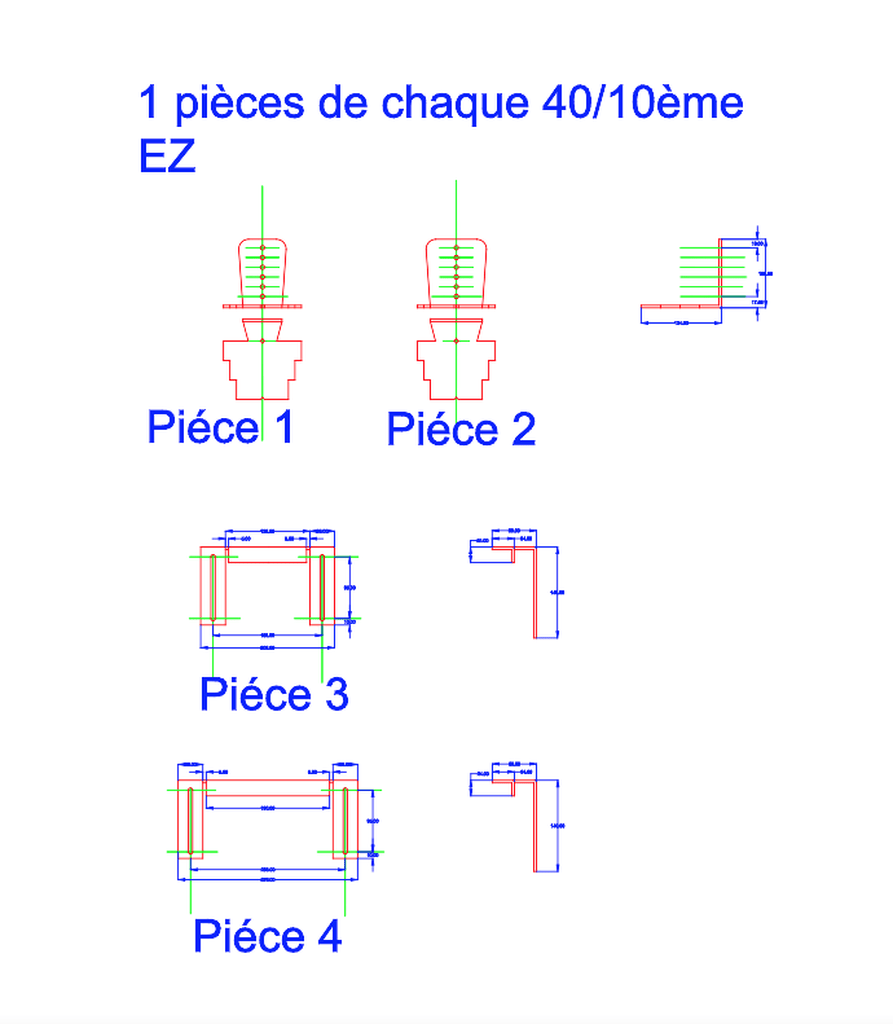

Soit 2 jeux de 2 plaques (mâle & femelle) et contre-plaques accessoires pour des poutres largeur mini 100mm

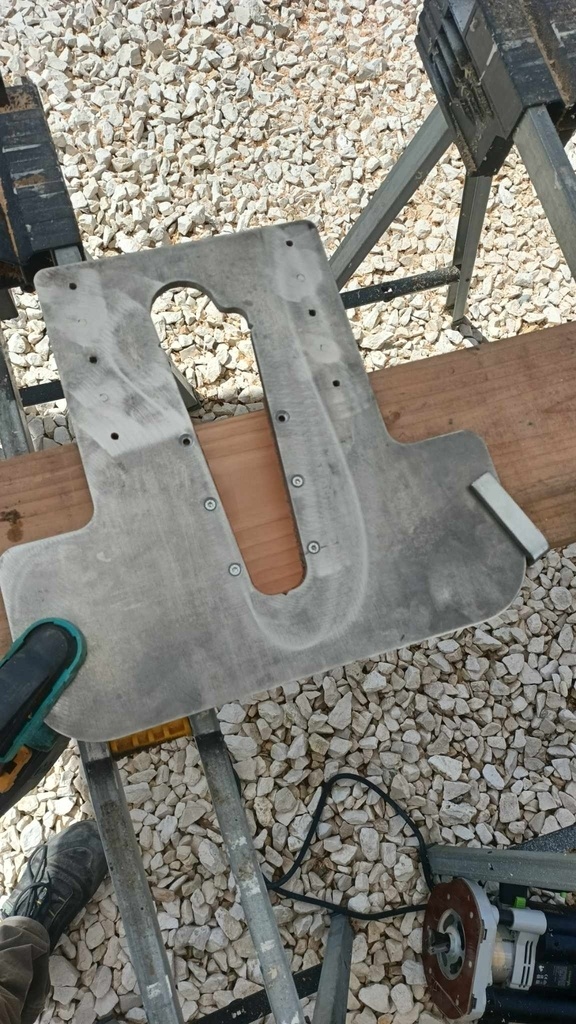

Pour ma part , les plaques sont en Alu de 8mm, et les accessoires en tôle inoxydable de 3mm.

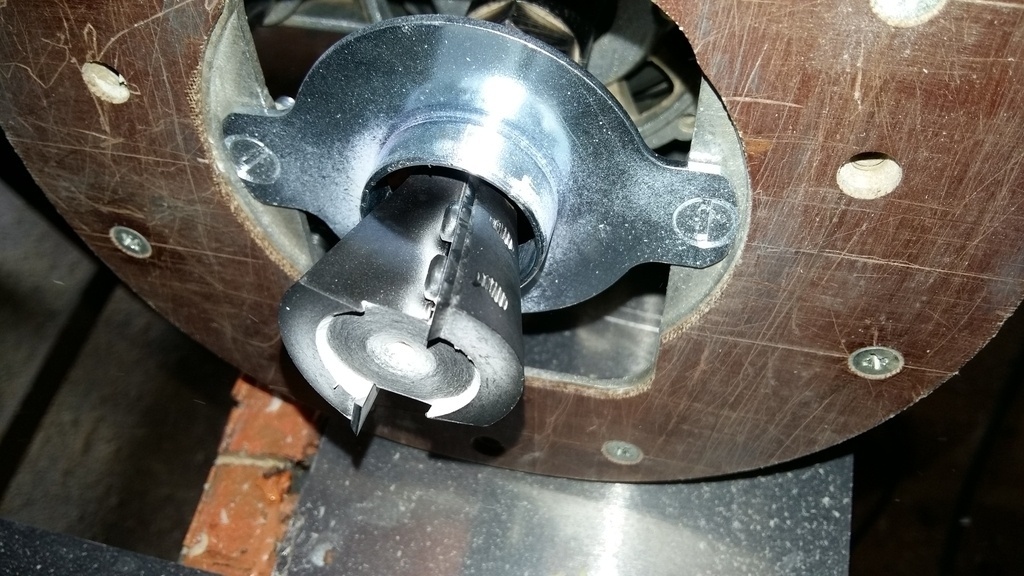

FRAISE SPECIALE A QUEUE D’ARONDE 15° AVEC PLAQUETTES REVERSIBLES
La défonceuse doit avoir une puissance d'au moins 2cv.


Discussions

hubert  a publié le plan "Plaques pour réalisation d'assemblage "queue d'aronde conique"".
il y a 3 ans
ThomasCabois

Merci beaucoup!
A utiliser avec une bague de 30 mm?

hubert

Bonsoir
Effectivement...bague de 30
La fraise spéciale que j'utilise vient de chez "Mobiltecnica"!
Attention prix assez élevé! environ 200€

vimilon43
( Modifié )

Joli travail et merci pour le partage

hubert

Merci.

Hugo Lehoux

Un grand merci, je vais me mettre à Autocad rien que pour ça ;)

ArthurM06
( Modifié )

Salut! Merci pour le partage! Petite question, pour le gabarit de la femelle, tu n'avais pas de butée haute?
Je suis en train de reprendre les contreplaques en fichiers STEP si ça intéresse des gens, les plieurs me le demandent...

hubert

Bonjour
Effectivement le fichier STEP est aujourd'hui indispensable pour les tôleries industrielles!
Par contre je ne comprend pas ta question sur "la butée haute"?

ArthurM06

hubert C'était pour savoir si tu avais fait une contreplaque avec écartements précis pour le calage du gabarit femelle, mais entretemps j'ai bien repotassé tes fichiers, et je me suis rendu compte que c'était la pièce 4 qui avait ce rôle. Et également, est-ce que tu avais une procédure dédiée pour décider du placement de cette butée? J'ai cru comprendre que le gabarit femelle est à placer ~ 5mm plus bas que celui des solives, c'est à peu près ça?

ArthurM06

(En tout cas une fois de plus merci, c'est un sacré boulot!)

hubert

Bonjour
En pratique je met 2mm ...
Nota: pour des questions pratiques, mes plaques sont en Alu de 8mm...finalement un peu "flexible" , donc attention à bien fixé les plaques pour usiner en sécurité.

hubert

fixer...c'est mieux

ArthurM06

Bonjour,
Merci pour les détails. J'essaierais bientôt, j'ai lancé ma commande...

BiBiWET

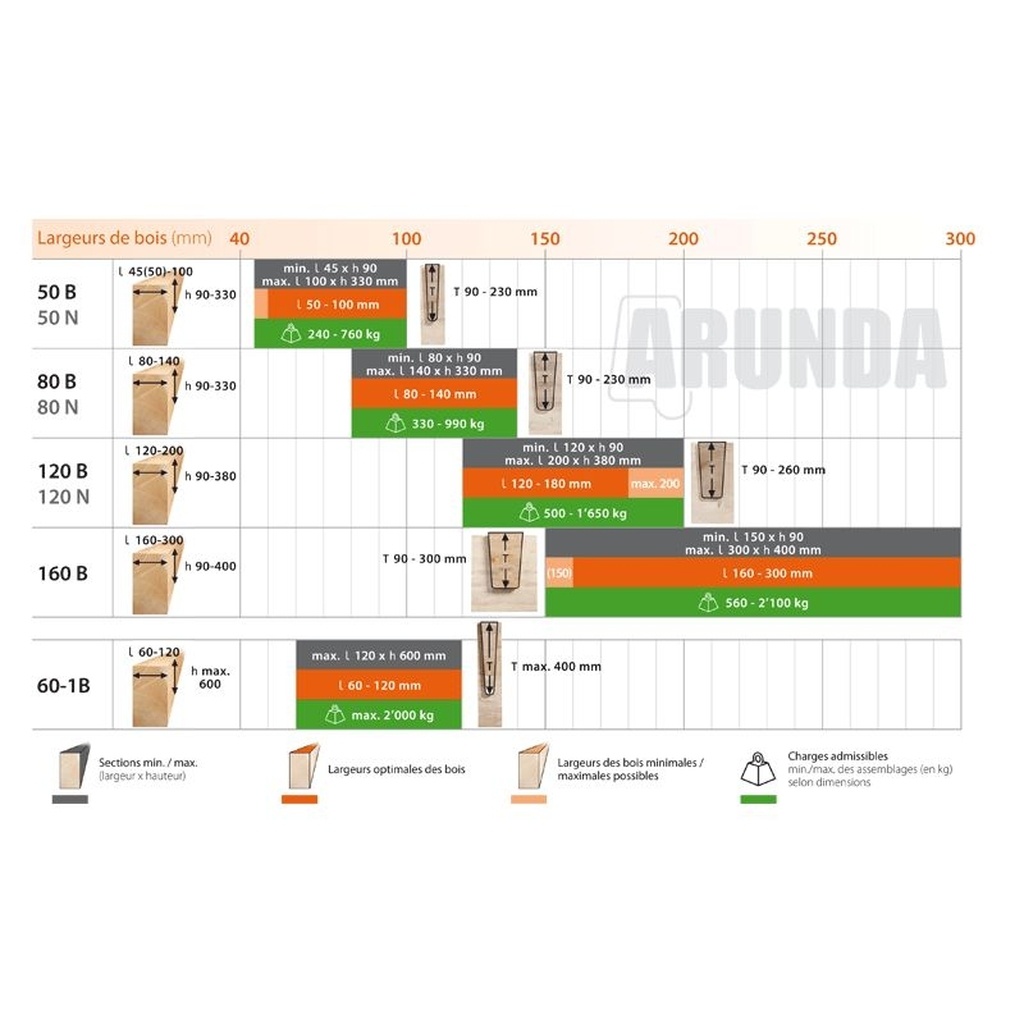

hubert merci pour le partage. J'ai par contre une question: Sur le système Arunda il y a un jeu de 2mm généré par la différence d'épaisseur entre le gabarit mâle (10mm) et le gabarit femelle (8mm). Or on doit tenir compte de cela pour la création des gabarits complémentaires (en tenant également compte de la bague à copier utilisée). Est-ce que les plans fournis ici sont bien conçus pour des "plaques" de gabarits de la même épaisseur ? Et donc sans aucun jeu entre tenon et mortaise ?

Jerlamx
( Modifié )

Super travail ! Est-ce que l'un d'entre vous à le plan en version STEP pour faire machiner le tout ?

Merci d'avance 👌

hubert

Voir Arthur M06 plus haut!

Maksim01
( Modifié )

Bonjour Hubert,

Merci pour ce précieux travail.

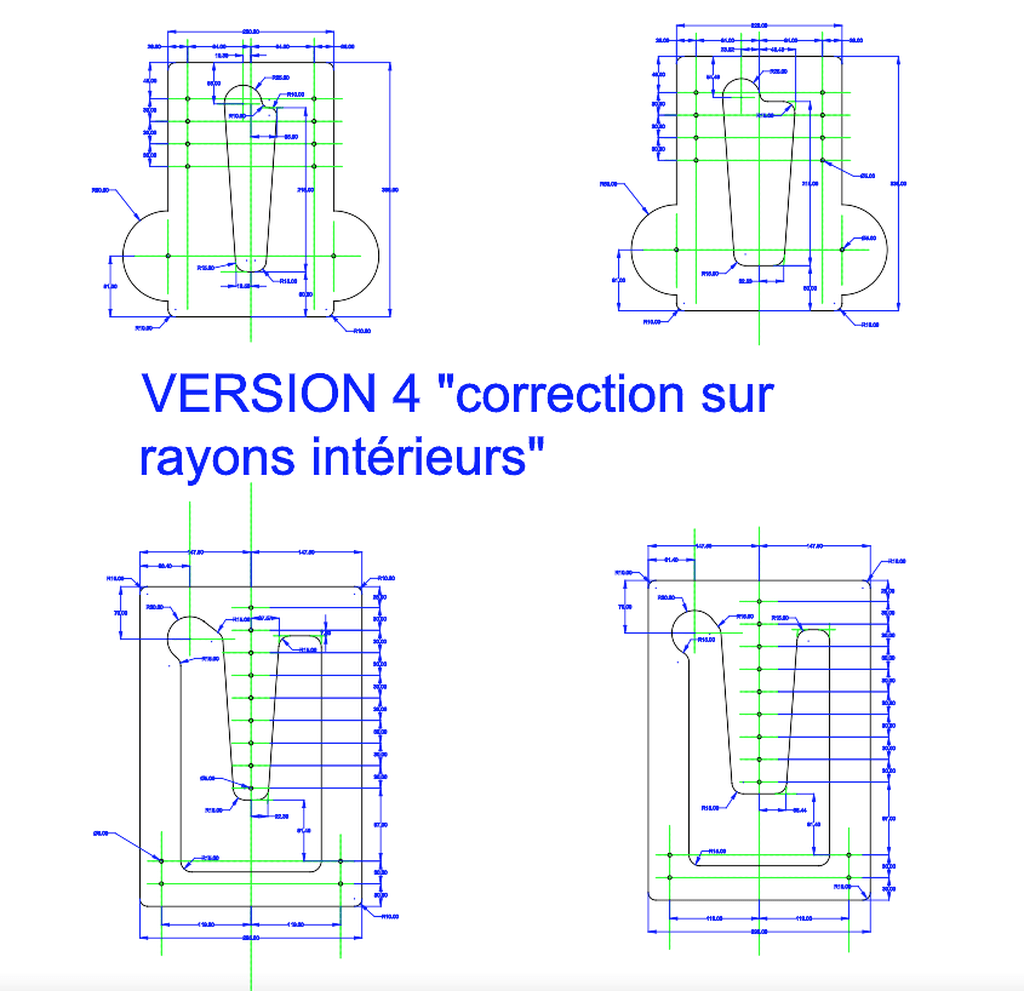

Serait-il possible d'avoir les dimensions indiquées dans l'image version 4 sous forme d'un fichier PDF? En effet, quand j'ouvre les plans DXF avec le logiciel qui s'appel Fusion 360 d'autodesk, l'échelle d'importation n'est pas respectée. J'aurai besoin d'une cote pour remettre l'ensemble à l'echelle 1:1 et profité aussi de ce travail. Merci 😉

BiBiWET

L'erreur vient de la conversion pouce - millimètre. Il suffit donc d'appliquées le facteur de correction 25,4 pour retrouver les bonnes valeurs. En gros Fusion doit s'attendre à ouvrir un fichier en pouces alors que les mesures sont déjà en mm. Par conséquent lorsqu'il fait la conversion à l'ouverture il multiplie tout par 25,4mm. Mais bon, il ne faut pas trop se fier à ce fichier qui - après vérification - ne respecte pas les spécificités du brevet Arunda. On est donc sur de la bidouille (certes qui fonctionne) et il est préférable de repartir sur une conception correcte à partir de zéro en se basant sur les anciennes docs Arunda et sur leur brevet.

Deathros

Bonjour à tous,

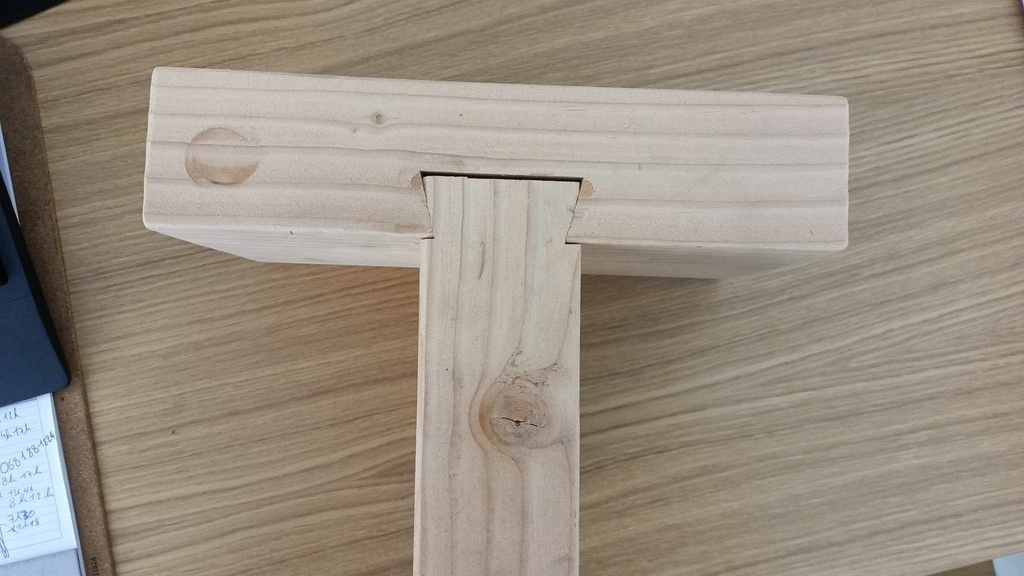

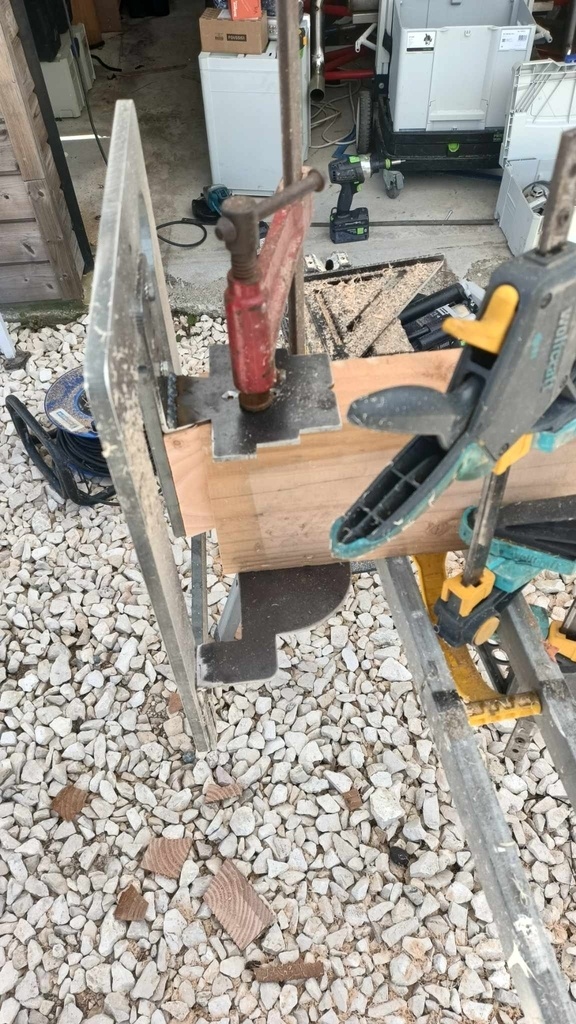

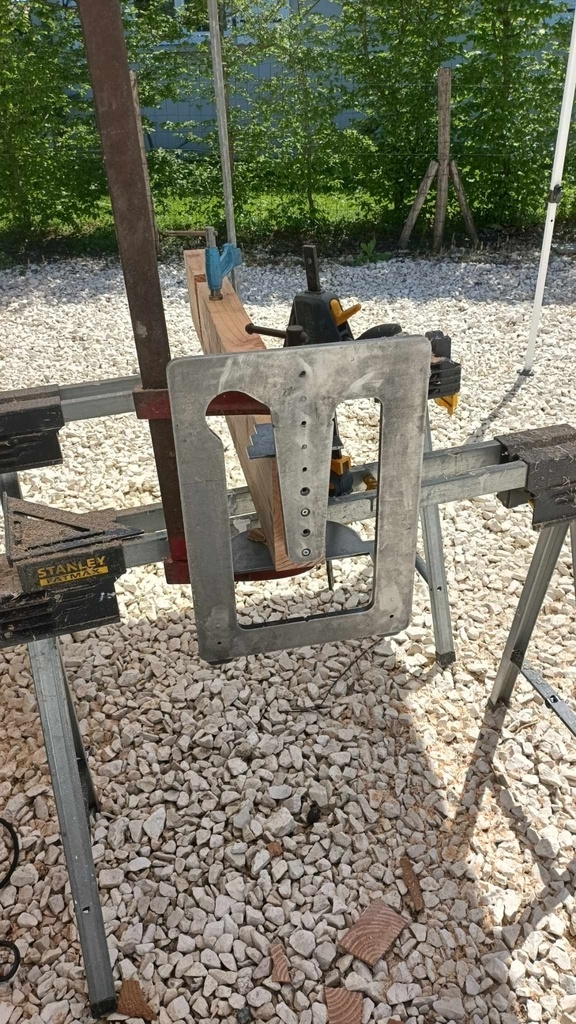

Tout d'abord merci pour le partage des plans. J'ai utilisé tout ca pour redessiner des pièces afin de faire découper laser les gabarits.
Et après l'achat d'une mêche à queue d'arronde chez forge de la loire, j'ai réussi à obtenir un ensemble qui marche bien!!

Deathros
( Modifié )
Miyhun

Bonjour,
Merci pour ces fichiers !
Pour les 2 jeux de plaques en découpe à l'eau, les fichiers sont parfaits j'imagine ? A utiliser tel quel.
Par contre, pour les contre-plaques accessoires, il y a un pliage ou une soudure dans le DWG fourni? Quelqu'un aurait-il un fichier des pièces à plat afin d'envoyer cela à l'atelier ?

Merci
