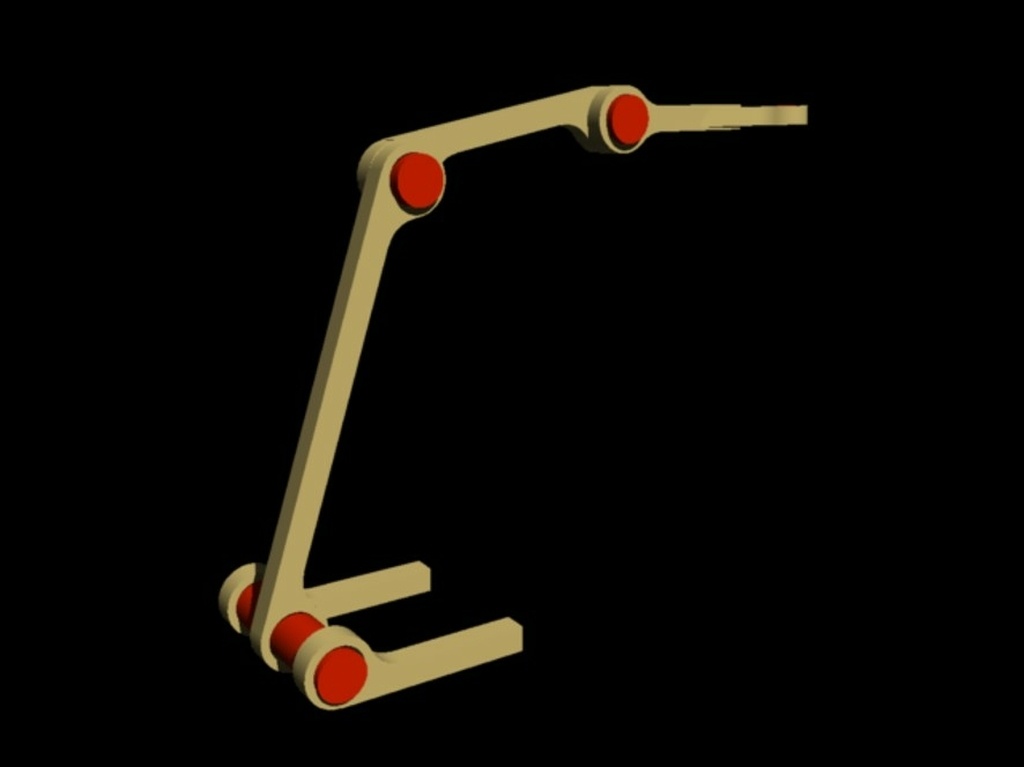

Ce plan est descriptif et ne comporte volontairement aucune cote.
Un éclaté montre l'ensemble des pièces.
Les bras sont formés de deux éléments contre collés dont l'un et rainuré pour le passage du fil.
Un lest de plomb dans le cylindre du pieds compense l'important porte à faux.
Le poids de l'ensemble est de 1,4kg.

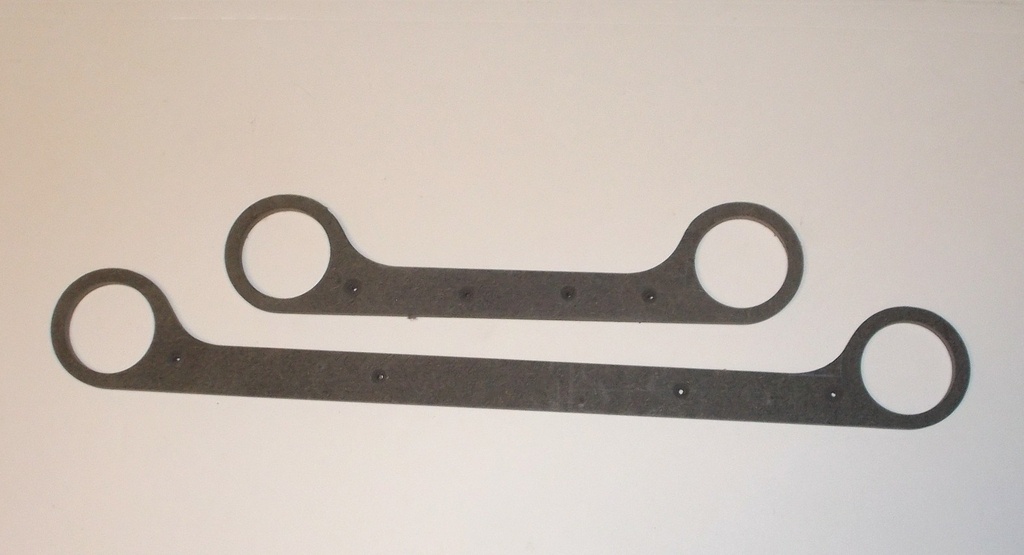

Les bras sont découpés puis mis en forme à la défonceuse sur des gabarits en MDF dense.
La lumière est fournie par une plaquette de 24 leds alimentée en 12 volts par un transfo extérieur.
