Pour ceux qui souhaite s'amuser un peu en arêtier.

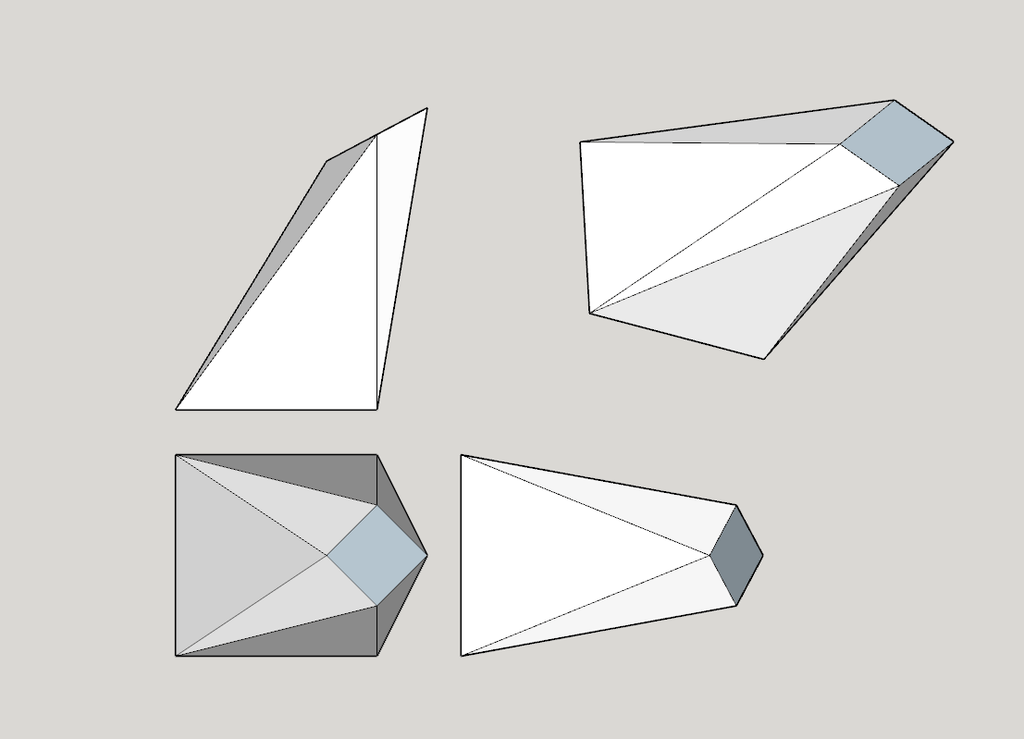

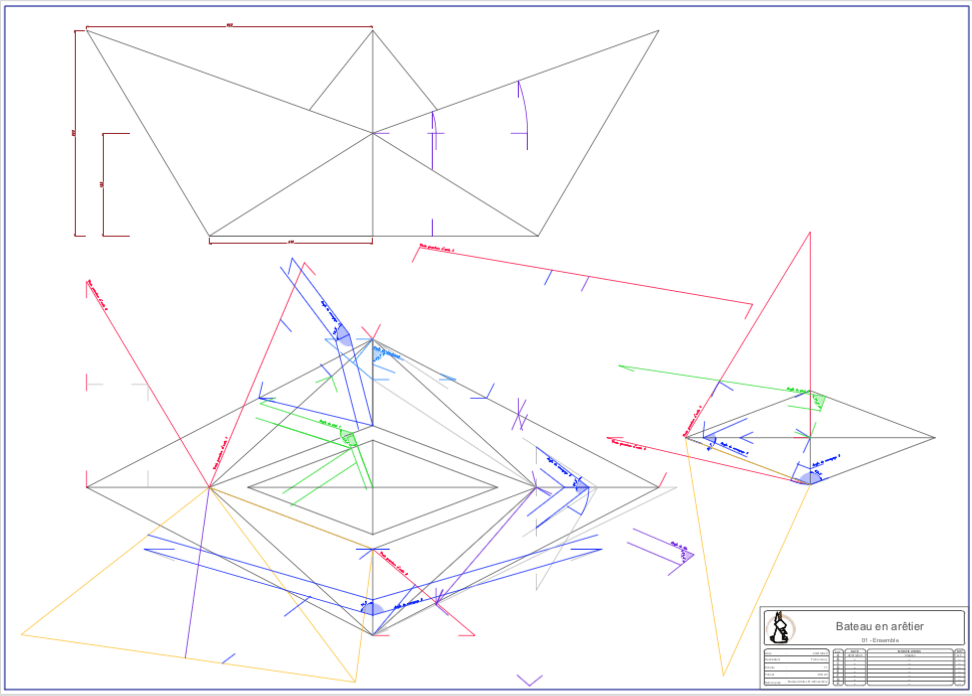

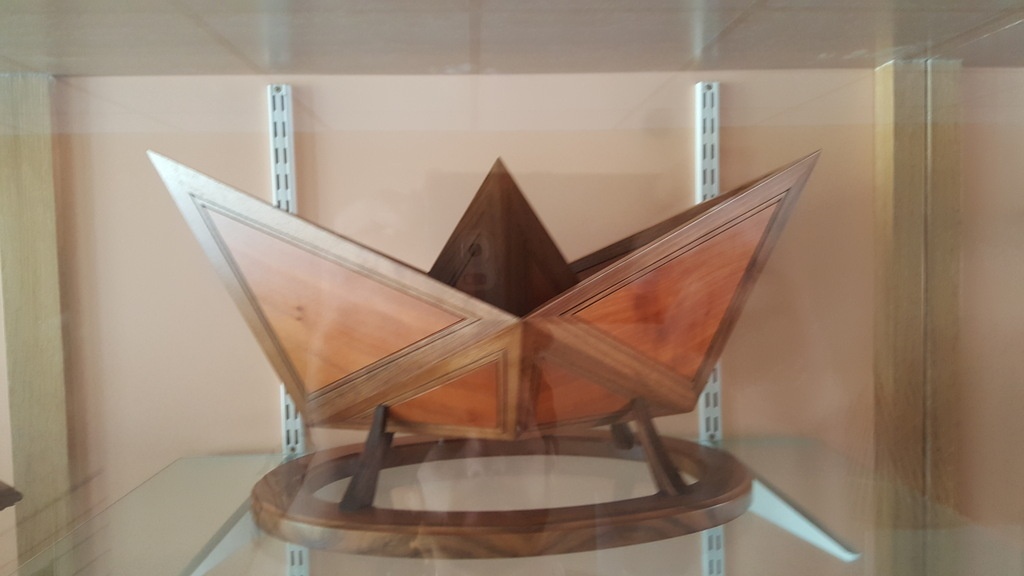

Je vous propose le plan du bateau que j'ai posté il y a peu.
Je le confesse, c'est un peu le bazar dans les trait, mais c'est compliqué de faire apparaître tout le tracé sans superposé les trait.
Si certain veulent s'essayer a le tracé, je vous ai mis le plan autocad ou l'on peut plus facilement trier les calques et enlevé le surplus de trait.
