Mike0411

Gabarit angle arrondi


Salut les boiseux,

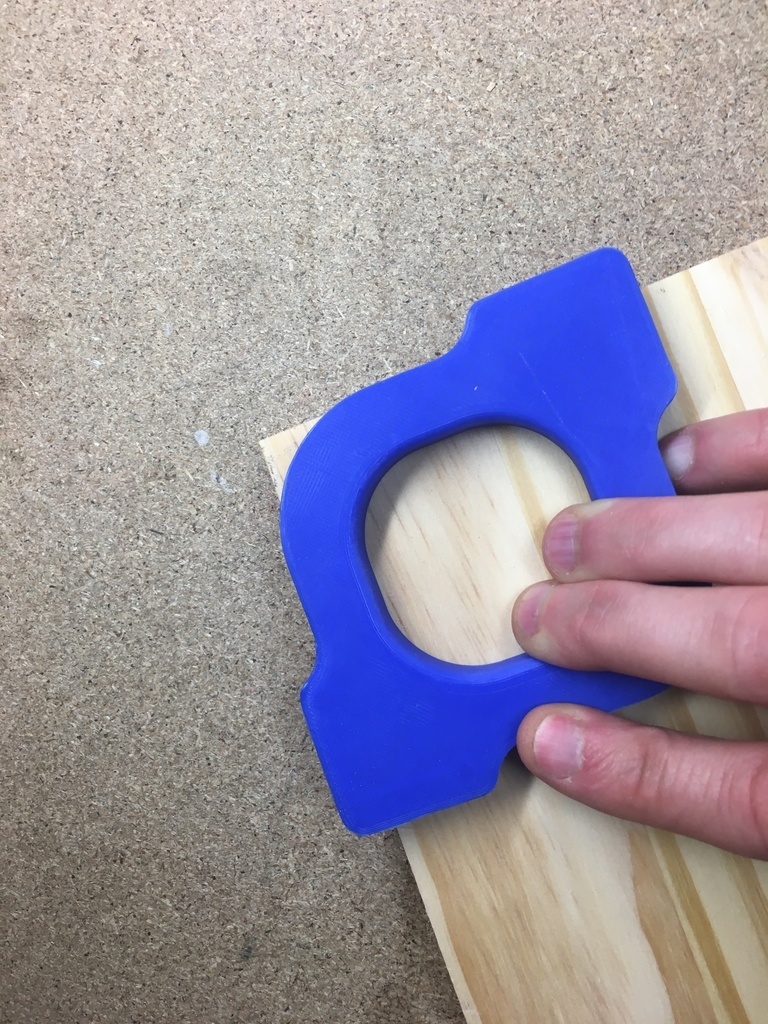

Je vous propose ce gabarit qui permet d'arrondir les angles d'une planche à l'aide d'une fraise à copier.

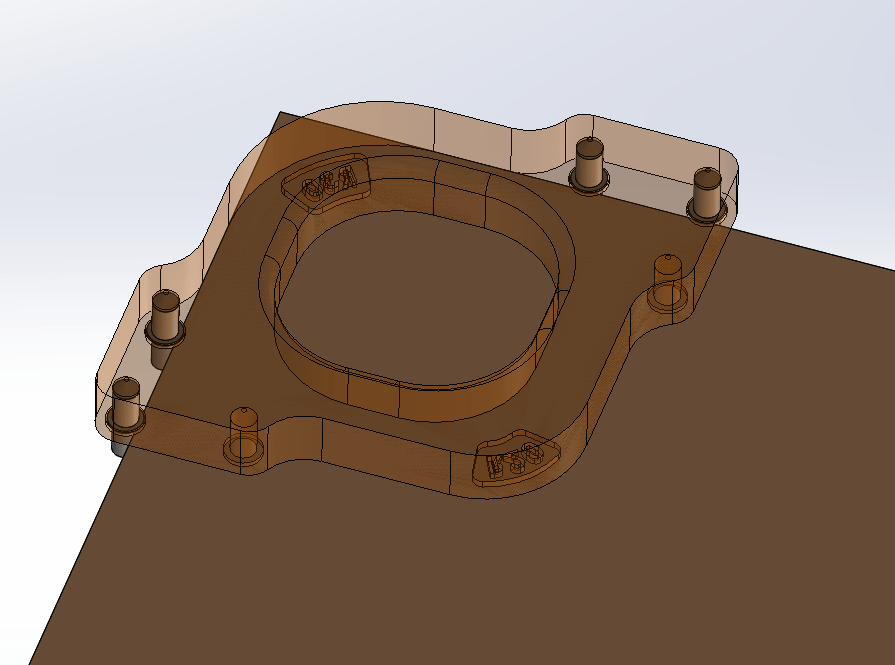

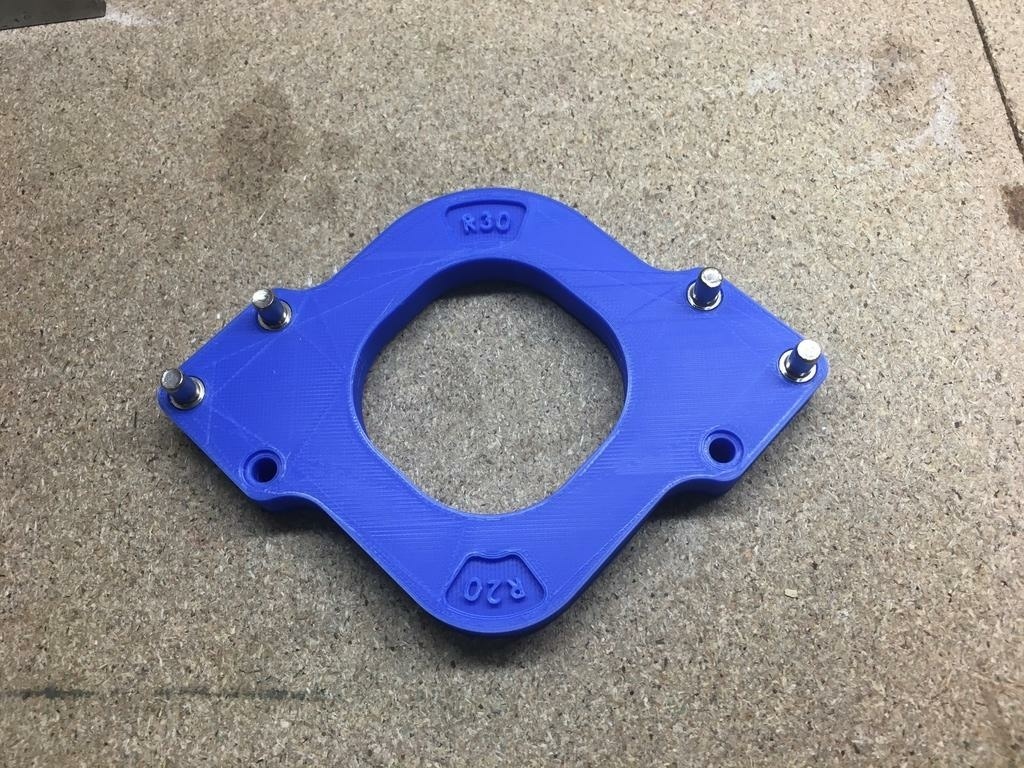

Pour faire office de butée j'ai simplement utilisé des taquets d'étagère qu'il suffit de déplacer pour changer de rayon.

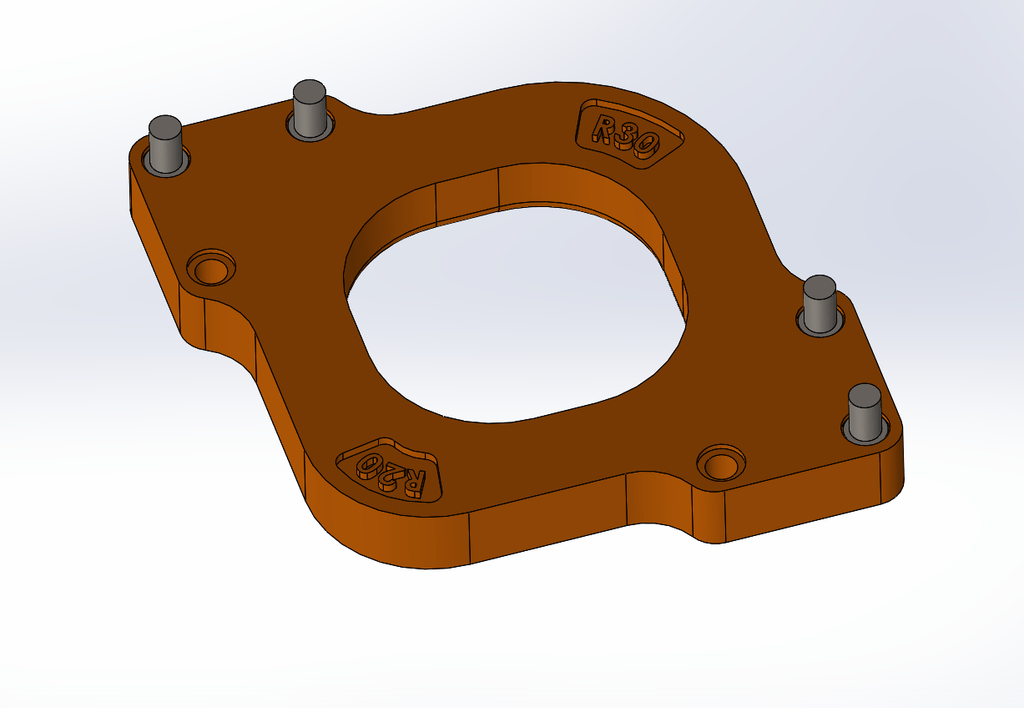

Le fichier joint permet d'obtenir les Rayons R20 et R30, quand je les aurai modélisé je proposerai d'autres rayons.
A bientôt.

EDIT : 4 fichiers sont désormais disponibles (R10-15 ; R20-30 ; R25-35 ; R40-50)

Mis à jour

Discussions

Mike0411  a publié le plan "Gabarit angle arrondi".
il y a 5 ans
Sarcelle sculptée formation Jean-Michel Lecat

Bonjour,
merci pour le partage, ça peut aider en effet.

Tordu
( Modifié )

Bonjour,
Merci pour le partage. J'ai une petite question, est ce que la surface d'appui pour l'utilisation de ce gabarit avec une défonceuse est suffisante ?

Mike0411

Salut,

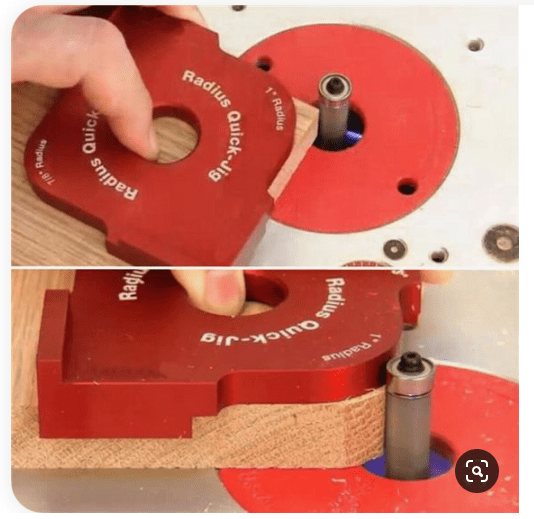

Attention ! Ce gabarit est utilisable uniquement avec une defonceuse sous table ! Regarde bien la photo n°4
Bon copeaux 😉

Tordu
( Modifié )

Mike0411 J'ai bien vu mais j'espérais. En grandissant le cercle central pour augmenter la surface d'appui ça pourrai le faire je pense.

Mike0411
( Modifié )

Tordu Perso je ne le tenterai pas car rien ne fixe ton gabarit a la planche

Tordu
( Modifié )

Mike0411 en faite plutôt que d'avoir une forme vaguement "carré" il faudrait faire une forme plus rectangulaire de manière à bien appuyé la defonceuse mais aussi avoir la place de mettre un ou deux serré joints sur la partie opposé à la zone de travail.

Mike0411
( Modifié )

Tordu oui évidement ! et c'est même ce que j'utilisai avant de concevoir ce gabarit que j'utilise, je répète, uniquement avec ma défonceuse sous-table. J'avais fabriquer un simple CP avec un angle arrondi maintenu avec des serres-joints mais la l'utilisation l'impression 3D n'est plus judicieuse.

Tordu

Effectivement l'impression 3d n'est peut être pas judicieuse même si je pense qu'elle serait plus précise que de faire sois même son contreplaqué. Je ferai peut être un test d'impression avec toutes les caractéristiques que nous avons échangés.

Hugo8
( Modifié )

Bonjour,
Merci pour le plan.
Est ce que tu recommandes un matériau particulier pour l'impression 3D? J'ai vu qu'il existe plusieurs types de "filament". Vu que je vais le faire faire je ne veux pas me tromper.
Edit: mon ami a du TPU et du PLA et me recommande du PLA pour ce type d'impression. Tu en penses quoi?
Hugo

Mike0411

Moi je les ai fait en PLA et ca marche impec

Hugo8

Super, merci pour la réponse.
