fred59

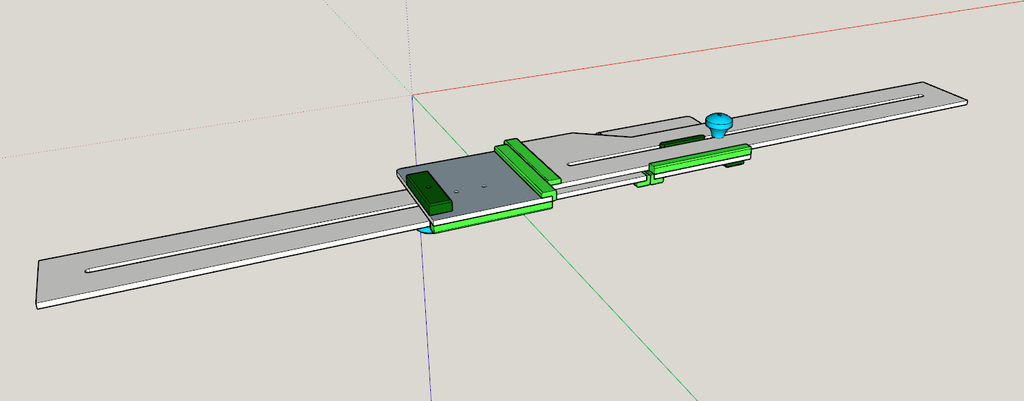

Petit plan du guide de découpe en série


Bonjour,

sur demande de certaines personne voici un petit plan de ce montage.

Mode d emploi en méme temps:

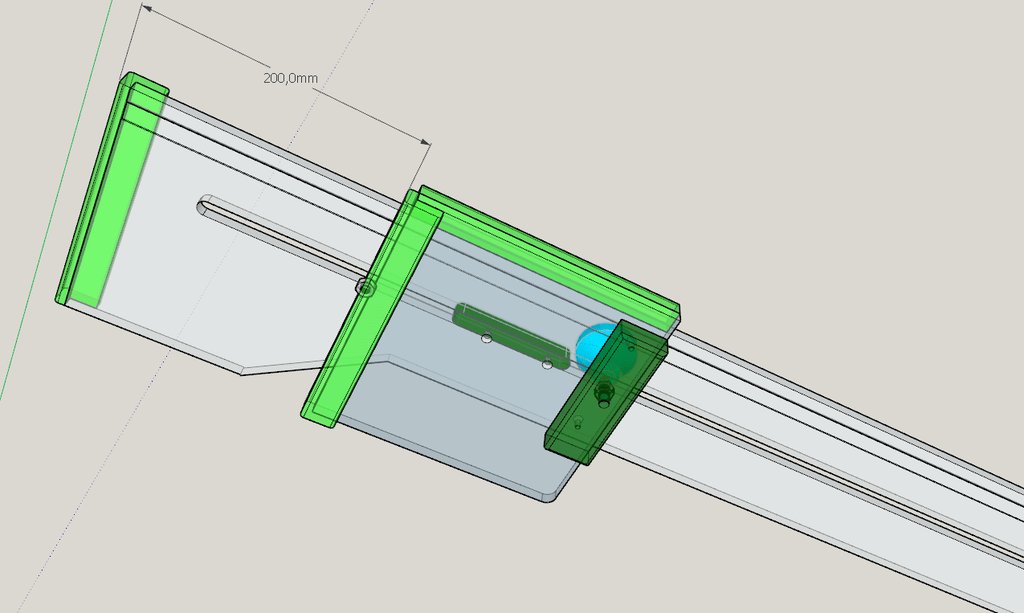

1: je regle la cote à la cote désirée (cote désirée-largeur de la regle)

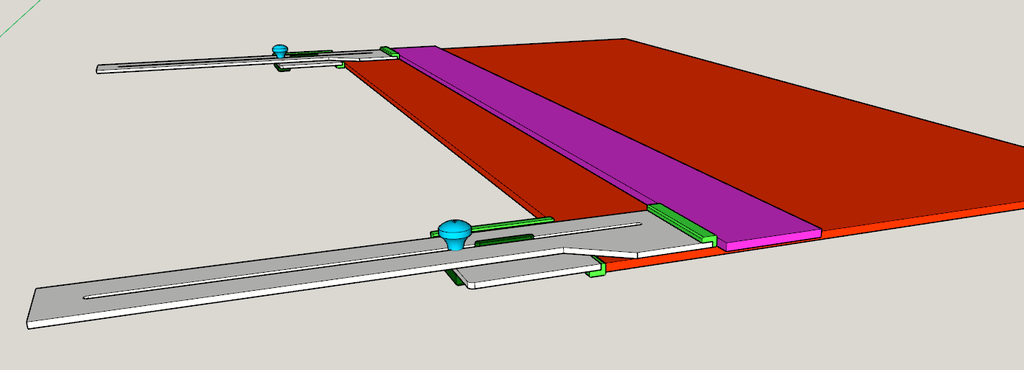

2: je viens déposer le second comme sur le dessin ainsi j ai une cote équivalente
3: je pose le guide sur le cp par exemple à l aide de serre joint ainsi que le régle que je cale bien contre
4: j enleve les guides puis je decoupe


Discussions

fred59 a publié le plan "Petit plan du guide de découpe en série".
il y a 5 ans
dragonsage

Merci

Jeanmimi91

Très bonne idée.Merci

vimilon43

Simple et efficace, limite les sources d'erreur. Bravo!

Connectez-vous pour ajouter un commentaire.
2 227 vues
3 commentaires
388 téléchargements

Caractéristiques

Sketchup  Format
420 Ko  Taille
 1 fichier
