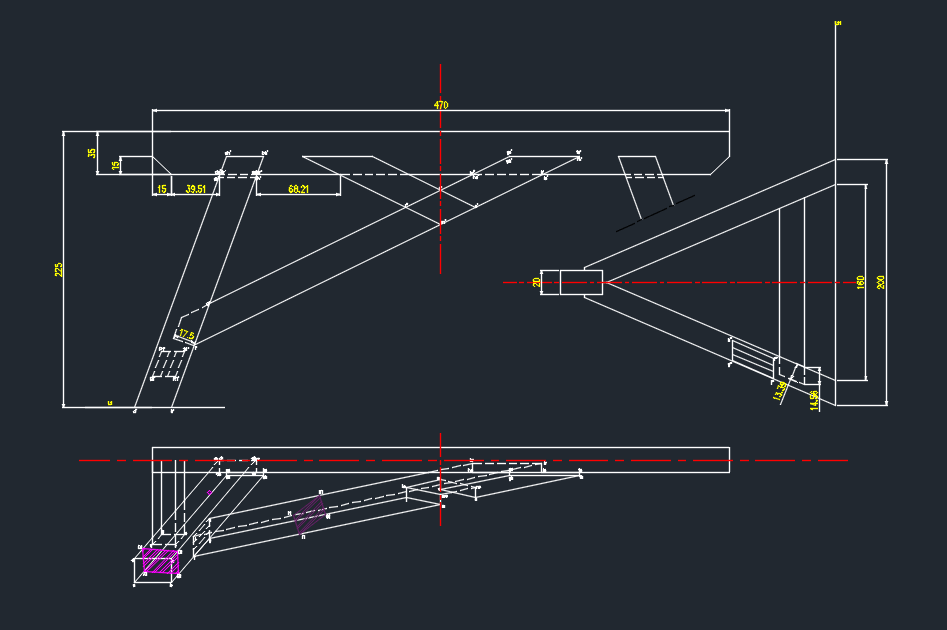

un beau dessin d' ordinateur ( les 3 vues de base ) mais ne peut servir d'epure a part le sommier qui est en vraie grandeur ... le pas des pieds ( la surface en contact avec le sol ) etant un rectangle :la section droite est un paralelograme (l'angle diedre du tronc de pyramide ) il faut les vraies grandeurs des 2 faces pour trover les bonnes longueurs et coupes c'est de la descriptive c'est un peu plus compliqué q'un simple rabattemnt d'arêtier de vraie charpente bois ... les logitiels de dessin tracent aussi la cotation en trait fin (ligne de cotes et de rappel) ecoles et carriere ; des plans toute ma vie et en retraite je fait des epures pour mon plaisir de recherche ...
Bonjour, bravo beau travail, je désire poser une question, pour avoir de l'aide et avis, mais je ne voit pas ou poser ma question ?: Voila je vais faire un balcon en Douglas de deux mètres/ 90 cm, soit un poids de plus ou moins 125 KG + 3 personnes dessus, elle sera fixée au mur en pierre. je pense mettre un support en Douglas de 150/150 m/m, soit une partie verticale fixée au mur, un support horizontal fixé au vertical par tenon/mortaise, le tout renforcé par une jambe de force à 45° entre le support vertical et horizontal, il y aura deux supports, je ne sait pas en mettre trois, le plancher sera fixé sur des 175/50 m/M. Je pense mettre 3 tiges filetées par support vertical, soit tige filetée de 16:m/m scellée avec du mortier chimique dans le mur de pierre, pourriez vous me dire ce que vous pensez de tout ceci, merci d'avance à tous pour vos remarques. S. Christian
bonjour cricris je ne saurais te répondre pour ton balcon mais tu devrais poser ta question dans la rubrique question elle aura plus de visibilité et surement plus de réponse qu'ici
Personnellement, étant en formation j'ai la possibilité d'utiliser la version étudiante d'Autocad qui est gratuite et qui donne accès à toutes les fonctionnalités
Discussions
un beau dessin d' ordinateur ( les 3 vues de base ) mais ne peut servir d'epure a part le sommier qui est en vraie grandeur ... le pas des pieds ( la surface en contact avec le sol ) etant un rectangle :la section droite est un paralelograme (l'angle diedre du tronc de pyramide )
il faut les vraies grandeurs des 2 faces pour trover les bonnes longueurs et coupes
c'est de la descriptive c'est un peu plus compliqué q'un simple rabattemnt d'arêtier de vraie charpente bois ...
les logitiels de dessin tracent aussi la cotation en trait fin (ligne de cotes et de rappel)
ecoles et carriere ; des plans toute ma vie et en retraite je fait des epures pour mon plaisir de recherche ...
bonsoir sanglier dans le fichier DWG, tu trouveras l'épure complète

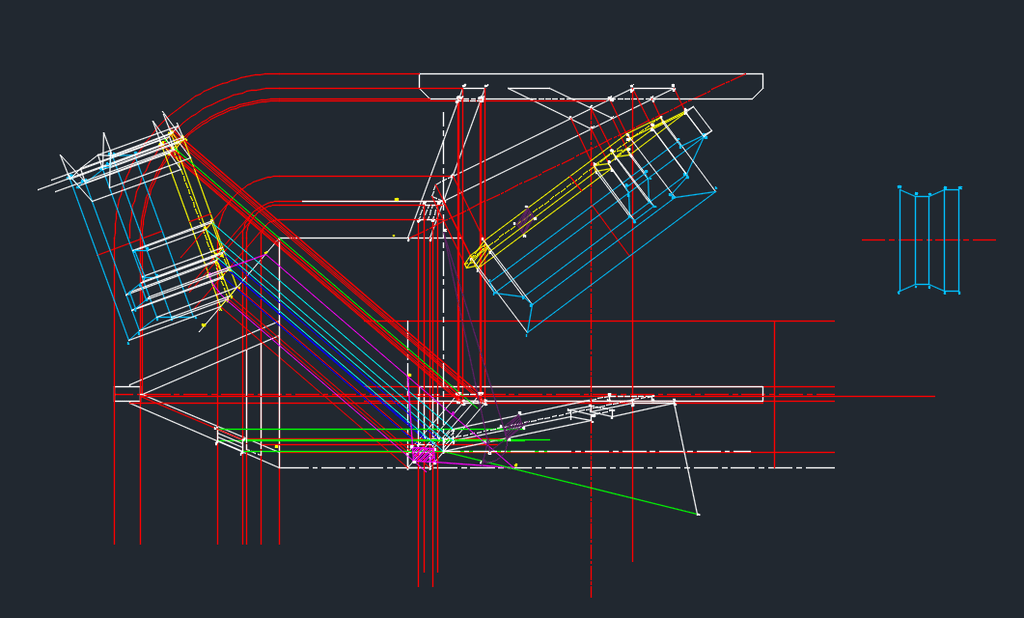

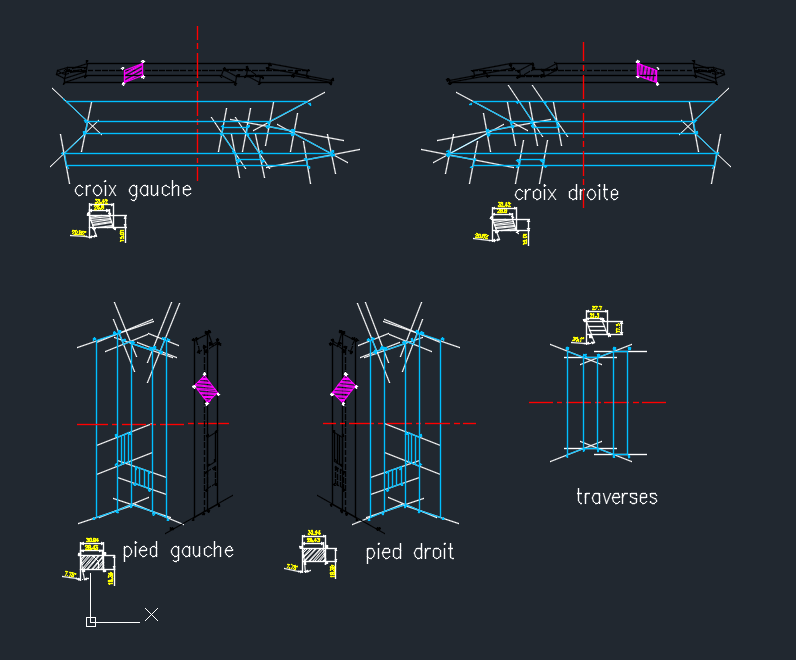

voici la une capture d'écran de l'épure

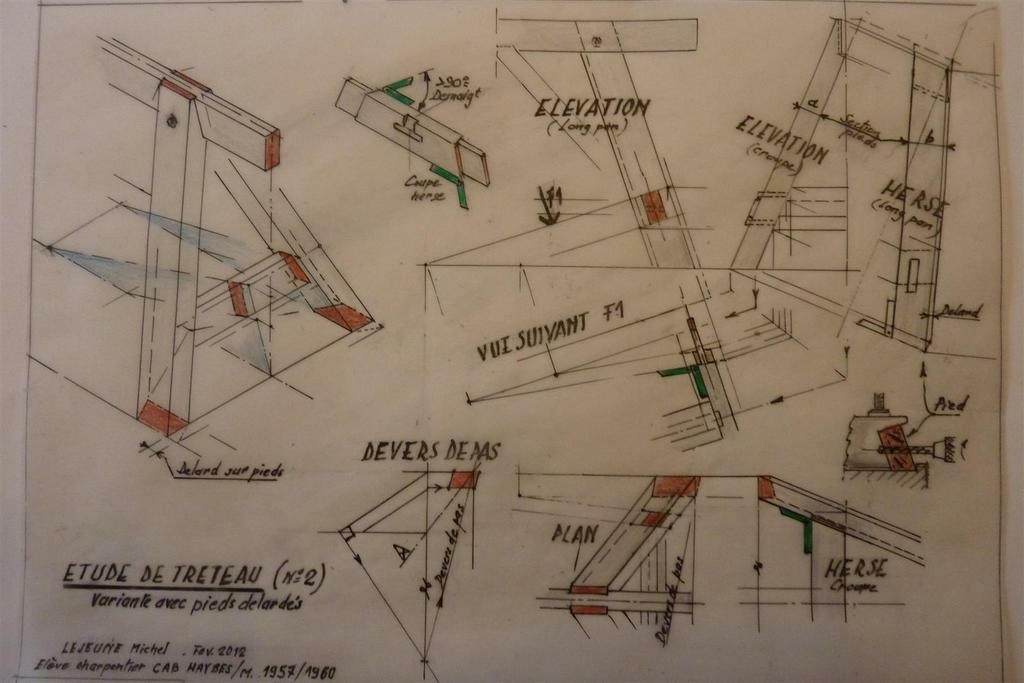

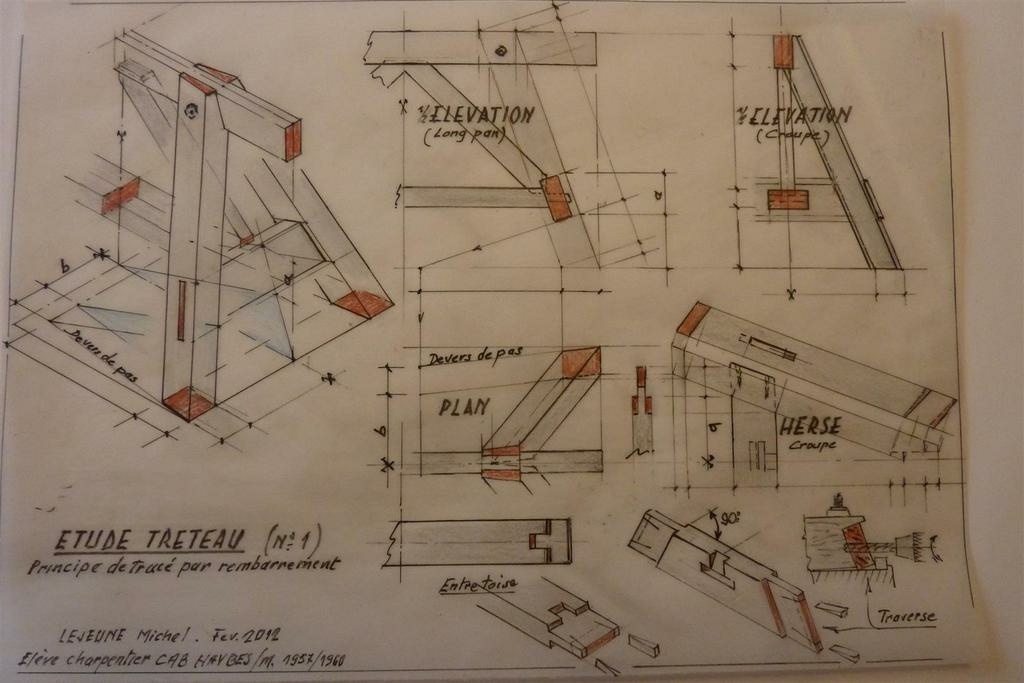

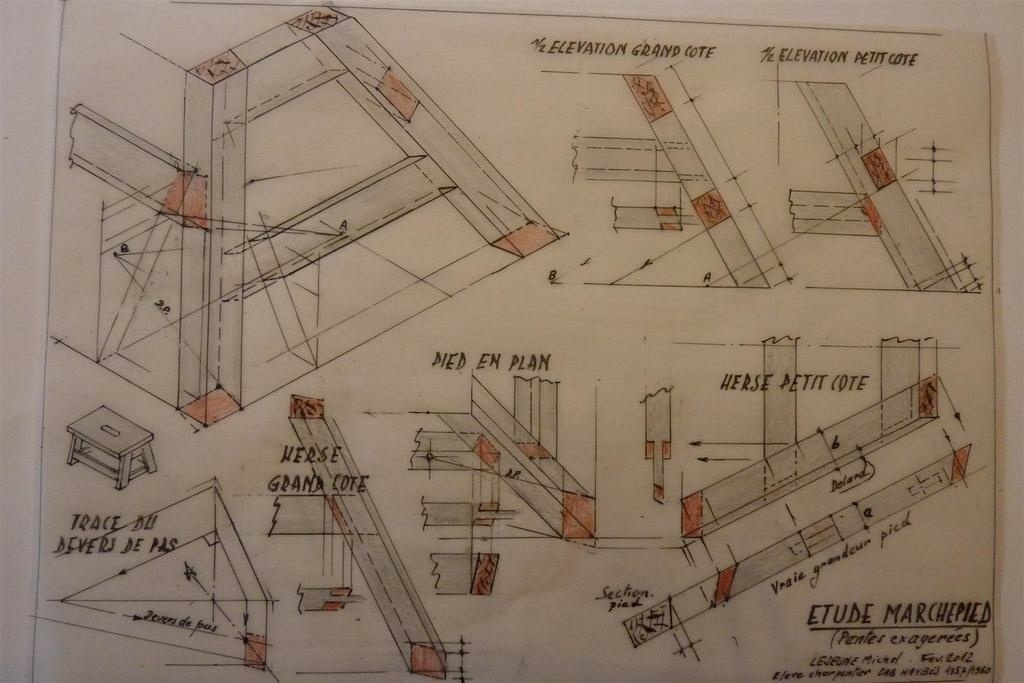

Un charpentier aurait tracé "à la herse" c'est à dire la projection des pans, plutôt que sur l'élevation...

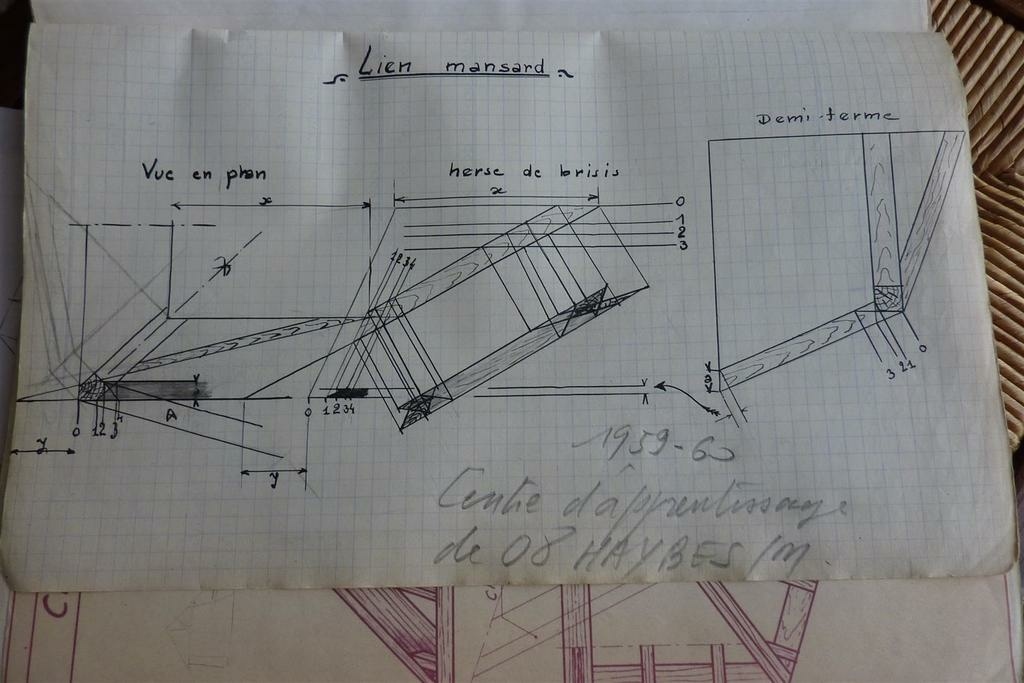

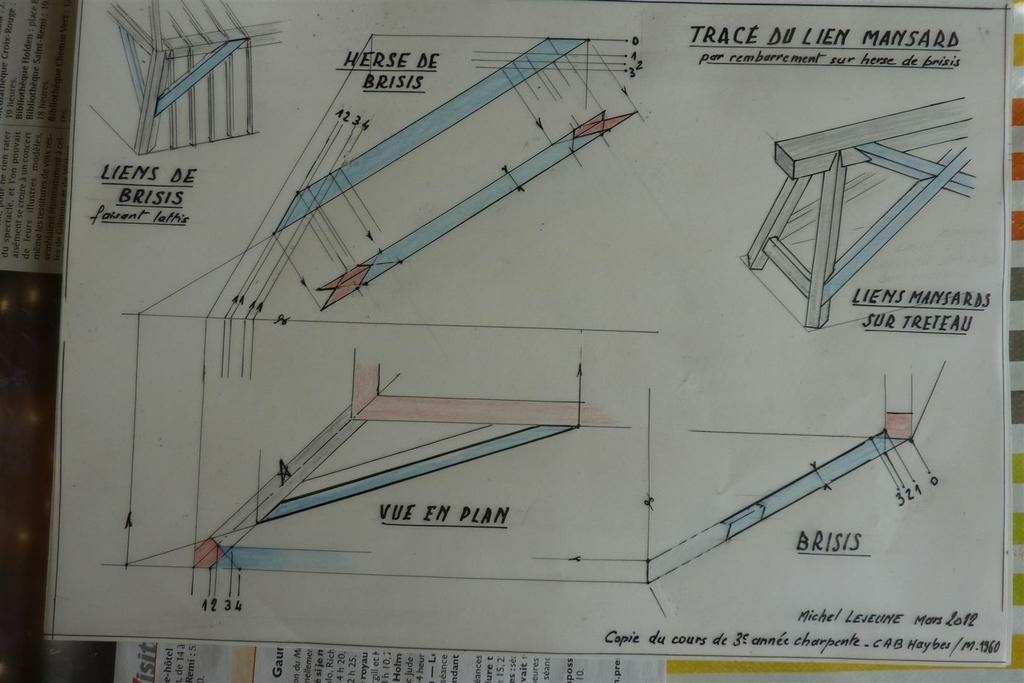

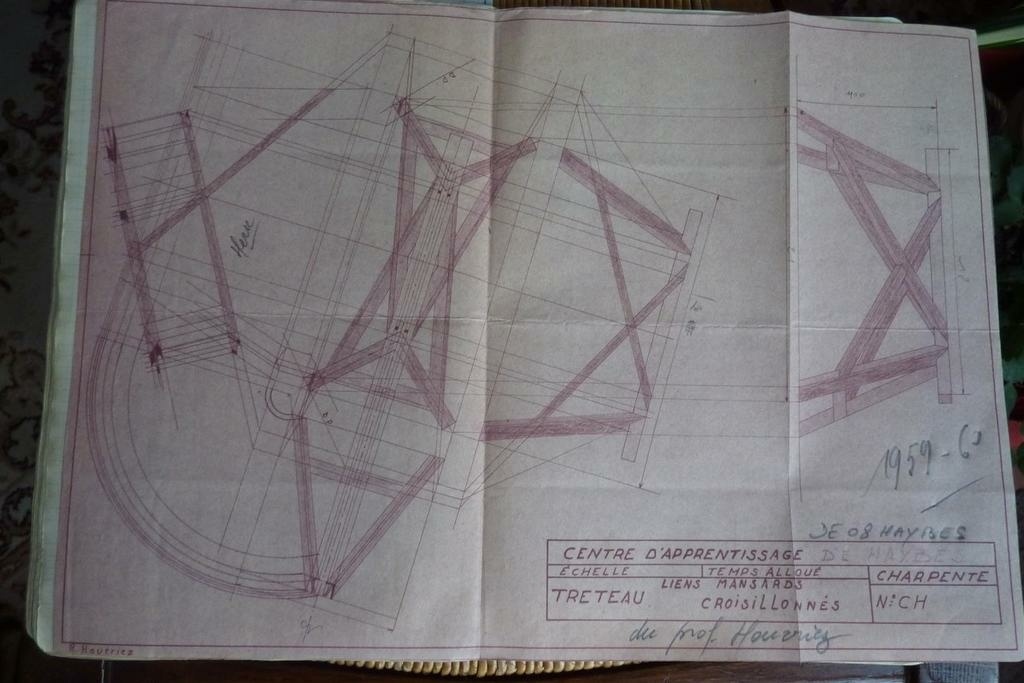

les croix de S.A. c'est le tracé du lien manssard
Bonjour, bravo beau travail, je désire poser une question, pour avoir de l'aide et avis, mais je ne voit pas ou poser ma question ?:
Voila je vais faire un balcon en Douglas de deux mètres/ 90 cm, soit un poids de plus ou moins 125 KG + 3 personnes dessus, elle sera fixée au mur en pierre. je pense mettre un support en Douglas de 150/150 m/m, soit une partie verticale fixée au mur, un support horizontal fixé au vertical par tenon/mortaise, le tout renforcé par une jambe de force à 45° entre le support vertical et horizontal, il y aura deux supports, je ne sait pas en mettre trois, le plancher sera fixé sur des 175/50 m/M.
Je pense mettre 3 tiges filetées par support vertical, soit tige filetée de 16:m/m scellée avec du mortier chimique dans le mur de pierre, pourriez vous me dire ce que vous pensez de tout ceci, merci d'avance à tous pour vos remarques. S. Christian
bonjour cricris je ne saurais te répondre pour ton balcon mais tu devrais poser ta question dans la rubrique question elle aura plus de visibilité et surement plus de réponse qu'ici
bonne soirée
Y a t'il une version d'Autocad Gratuite sans période d'essai ?
Personnellement, étant en formation j'ai la possibilité d'utiliser la version étudiante d'Autocad qui est gratuite et qui donne accès à toutes les fonctionnalités
