Je vous présente ici la remise en service d'un combiné à bois de 1998 et sa conversion au monophasé
Liste des articles
Son histoire (et un bout de la mienne?)

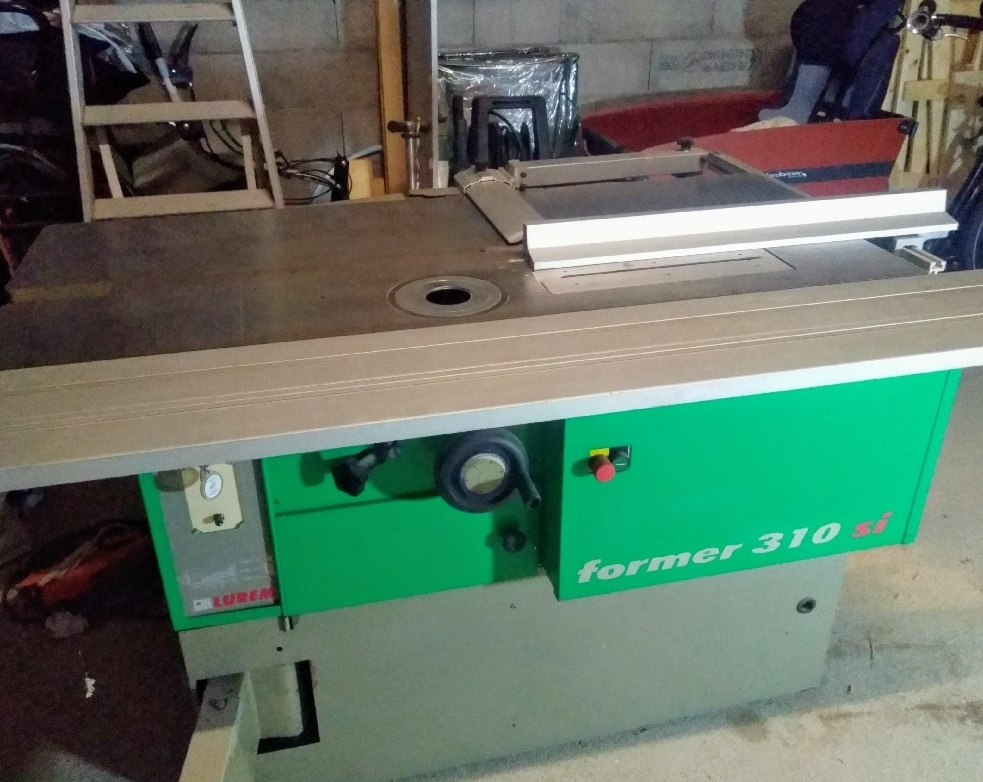

Mon père a acheté cette demoiselle neuve, en 1998. C'était sa seconde combinée, il avait auparavant une Lurem 210. Je ne me souvient pas du modèle, je n'avais que 10 ans quand il l'a achetée. Ces deux machines fabuleuses ont largement contribué a me refiler le virus du bricolage en général, et du modélisme aussi. Ce n'est que récemment que l'amour du travail du bois s'est affirmé. Il a longtemps couvé en moi mais je me connais, je suis un touche à tout. j'ai longuement hésité à m'y mettre, peut-être parce que je sentais que ce truc la allait me prendre en entier. Il s'avère apparemment que j'avais raison... Le virus a pris en plein.
Cette combinée a servi pendant dix ans, elle a servi a construire des meubles, deux cuisines, elle n'a pas chômé. Puis, elle a pris une petite pause de dix autres années. Elle est resté stockée dans un garage, puis a déménagé dans un autre garage, quand mes parents se sont séparés. Finalement, j'ai décidé de la reprendre et d'en profiter. J'ai fait construire, j'ai un bout de garage/débarras que je vais transformer en garage/atelier, petit à petit. Le nouveau nid de la belle est tout trouvé
Ses caractéristiques
Tout est là, dans le manuel !
Manuel de la combinée Lurem 310 SI former
En deux mots, c'est une combinée 5 opérations.
trois moteurs triphasé de 2200W chacun. Je l'ai convertie au monophasé, vidéo à venir.
rabot-dégau de 310mm, trois fers droits
scie de 250mm, hauteur de coupe d'environ 8cm
toupie : arbre de 30mm
je la présente ici :
Remise en état mécanique
Il y a un peu de travail, mais c'est plus du nettoyage et de la lubrification que de la mécanique. C'est impressionnant comme les réglages et la géométrie de ce genre de machine ne bouge pas !
Le résumé de la remise en état mécanique est là :
Avant la conversion électrique, un peu de théorie
Il existe plusieurs solutions pour convertir un moteur triphasé au monophasé. C'est pas très compliqué si on a saisi les bases.
Voici les bases qui m'ont été nécessaires pour bien comprendre avant d'attaquer le chantier.
Principe du triphasé, fonctionnement d'un moteur asynchrone, comment ça marche?
Utilisation d'un condensateur, d'un variateur de fréquence, dans quel cas utiliser l'un ou l'autre?
Pour ceux à qui ça peut servir, je vous explique
Comprendre le schéma électrique
Comprendre le schéma électrique, c'est essentiel avant de le modifier. Je décortique les schémas de commande et de puissance et je les modifie pour y intégrer le variateur
Choix et test du variateur
Dans cet épisode, on aborde les points suivants :
- choix du variateur
- préparation de l'alimentation électrique
- vérification de câblage
- tests moteurs et variateur
- tests sélecteur d'outils
Montage et pilotage du variateur
Là, ça y est, on tape dans le dur. Je monte enfin le variateur !
au menu de cette étape en vidéo :
- test phase/neutre
- suppression disjoncteur
- vérification de comportement du schéma de commande
- montage variateur
- modes de commande variateur
Options et bonus du variateur
Cette vidéo finalise la conversion de ma combinée bois au 230V monophasé.
Je fais le bilan sur les avantages d'un variateur
Publications associées
Licence
Discussions
Plutôt en monophasé?
ah oui, pardon ! Je corrige
ca va me donner l'envie d'acheter un combiné ca!! super explications merci
merci stefchrys
C'est vraiment super ta vidéo sur le triphasé, tu es prof dans la vie ?!
Merci du compliment, mais non. J'ai cherché une vidéo similaire quand j'en ai eu besoin, sans la trouver. Alors je l'ai faite.
Merci pour les vidéos, j'ai fait comme toi il y a quelques mois (sur une Lurem 310 SI qui a l'air d'être à peu près la même que la tienne, en un peu moins sophistiquée) et j'aurais bien aimé savoir tout ça avant, ça m'aurait fait gagner un temps fou. Je vais d'ailleurs m'inspirer de ta dernière vidéo car jusqu'à présent, j'avais simplement mis une prise femelle en tri à la sortie du variateur, laissant la machine telle quelle pour le reste (à part bien sûr le câblage des moteurs et le transfo). Mais je perds le bénéfice du démarrage progressif du variateur, donc je vais sans doute changer tout ça.
Merci encore, j'attends la suite avec impatience.
De rien, ça fait plaisir que le temps passé à faire les recherches et aux tournage/montage serve à d'autres
Meungois Bonjour Meungois,
Est-ce que tu as laissé ta prise en triphasé en sortie de variateur ou as-tu opté pour la solution de Hetre ou ne palette ?
D'ailleurs, Hetre ou ne palette pourquoi n'as tu pas choisi de mettre directement une prise femelle en sortie de condensateur sur ton mur et ainsi ne pas avoir à effectuer de modification sur ta combinée ? Peut-être éventuellement retirer le disjoncteur magnétothermique ?
Paul
Bonjour,
finalement, j'avais conservé ma solution: mettre une prise femelle en sortie de variateur. C'était pratique car je pouvais ainsi débrancher le combiné et brancher une autre machine en tri (j'avais notamment une perceuse à colonne). Mais comme je l'ai écrit, on perd beaucoup des fonctions du variateur. Et j'avais fait ainsi car il s'agissait d'un atelier temporaire et que je devais à terme revendre le combiné (auquel je préférais donc ne pas trop toucher). J'ai déménagé depuis et suis dans un endroit avec le tri, donc ces questions là ne se posent plus pour moi.
Super vidéo et bien expliqué, il faudrait juste faire une petite vidéo supplémentaire sur le changement du couplage des moteurs à ne pas oublié.
J'ai un 310SI mais j'ai la chance d'avoir le tri
Je reviendrai vers vous car j'ai des équipements sur mon combiné et je ne vois pas leur utilisation
Encore merci pour ces vidéos
Bonjour Alexball45 ,
j'ai abordé le couplage des moteurs dans la vidéo du chapitre "Choix et test du variateur" . Regarde à partir de là : youtu.be/CkCnOYYdiRE?t=492
Je profite que je passe par là pour mettre ce pas à pas au statut terminé
Bonsoir et merci d'emblée,
Je commence la menuiserie en amateur et bien évidemment rêve d'un combiné mais le triphasé me bloquait jusque là. Et dire que ma maison était en tri lorsque je l'ai acheté et que sur les conseils de l'électricien, nous sommes passé en mono... Si j'avais su, j'aurais gardu le tri !
Bref, je viens d'avaler toutes les vidéos, je vais certainement les revoir un certain nombre de fois et je pense que je serai prêt lorsque je sauterai le pas pour m'offrir mon premier combiné. Tout mon respect pour ce travail de pédagogie.
Merci, et il n'y a pas de quoi :)
Oh que si.
Bonjour,
Des remerciements vraiment sincères pour la volonté de mise à disposition d'un ensemble de vidéos aux contenus très pédagogiques et pour le temps consacré à ce travail avant leurs mises en ligne. Je ne doute pas que ce pas à pas va rencontrer un grand succès.
Bravo!
Merci Bernard
merci pour ces vidéos, sujet intéressant et c'est très bien expliqué
merci jmdef

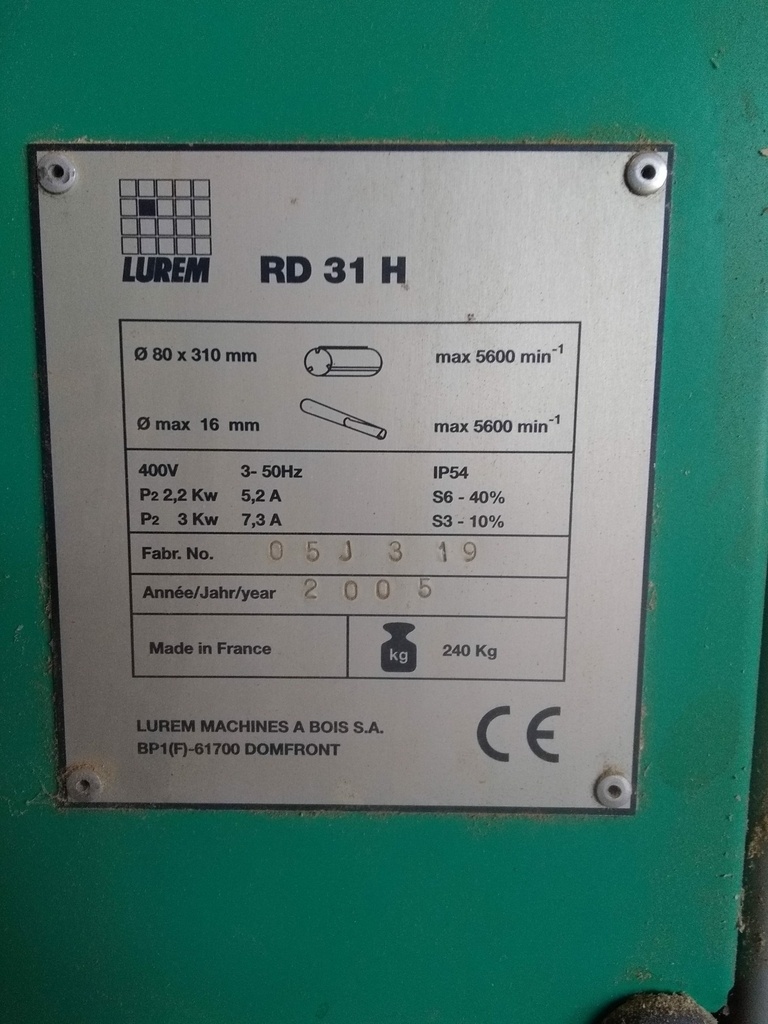

Je vous remercie pour toutes ces explications très intéressantes. En ce qui me concerne, c'est sur une LUREM RD31H que je dois passer de 380 en 220V. J'irai voir la plaque sur le moteur. Le pb, c'est que je ne suis pas du tout électricienne
Malgré vos explications très claires, je ne me sens pas de faire toutes ces manips et cette installation. Je ferai très certainement appel à un électricien :)
Bonjour merci pour ces vidéos top. Je voudrai me lancer dans l'aventure combien vaut une machine d'occasion, le même modèle que vous sans les modifications car j'ai le tri. Par avance merci et bonne continuation.
Bonjour Hêtre ou ne palette. Je voulais vous remercier de toutes vos vidéos sur la transformation de ce combiné. Cela encourage à s'équiper avec des outils professionnels anciens et toujours performants lorsque le 380v ne reste plus un écueil. Il y a t il une différence entre votre équipement et une LUREM Former 310s de 2000 que je suis tenté d'acheter ?
Merci encore une fois.
Bien à vous
Dixsixple
Bonjour Dixsixple ,
merci pour les compliments, c'est justement pour encourager les gens à s'équiper en ce genre de machine que j'ai réalisé ces vidéos.
Je ne connais pas la différence entre les deux machines mais la machine est de 2000, elle date d'avant le rachat de la marque Lurem, c'est bon signe. Il faut juste garder en tete que ces machines ne se font plus et que ça peut être compliqué de trouver des pièces de rechange. C'est pourquoi je te conseille de l'essayer avant de l'acheter
Merci pour les conseils. Je te tiens informé de la suite donnée à cette opportunité d'équipement
Merci pour ces vidéo le sujet est vraiment fait dans sont intégralité, j'ai juste une question à tu enlever le frein dans ton moteur car j'ai peur avec le variateur de abimer les moteurs ?
Merci Nicolas,
j'ai laissé le frein car d'après la doc le moteur s’arrête en un temps plus long que trois secondes. Je ne sais plus le temps exact, l'important est qu'il soit supérieur à trois secondes. Pourquoi ? Parce que le variateur arrête le moteur en trois secondes (c'est programmable). Donc il freine plus fort que le frein mécanique. Dans ce cas, la variateur n'est pas perturbé, ça se passe très bien
Bonjour, j'ai regardé avec intéret tes vidéos sur la remise en état et la transformation tri/mono de ta machine et pour ma part je te félicite pour ces explications bien détaillées et complètes. Je voulais avoir ton avis sur la transformation similaire et éventuelle pour une combinée Robland X31 que je compte acquérir. Est-ce que tu pense qu'une transformation similaire soit possible sur cette machine? Etant entendu que les moteurs soient compatibles pour la transformation...
Sur une robland tz30, il avait fallu que je fasse changer le moteur de la toupie car il n'était pas compatible avec un variateur. Ensuite j'avais eu un blocage et avait du retirer le frein moteur.
Merci pour ta réponse! l'incompatibilité est-elle due de la spécificité du moteur ou bien le fait qu'il soit mono tension (400V) au lieu de 400/230V pour pouvoir le faire fonctionner en câblage triangle 230V tri ? Peux-tu m'en dire un peu plus sur leproblème du frein?
De mémoire (c'était il y a 5 ans) le moteur était un moteur à 2 vitesses.
Pour le frein il s'était bloqué (j'avais à l'époque fait des recherche et cela arrive fréquemment) et il était devenu redondant avec le variateur de frequence qui est capable de freiner le moteur du coup le technicien qui était intervenu l'avait retiré.
Syldesalpes Merci pour ta réponse. Je compte donc acquérir une robland x31, d'aprés ce que j'ai pu trouver comme renseignements,pour le passage de 380tri en 220tri avec convertisseur de fréquence il faudrait changer le moteur de la toupie? je pense que c'est ce que tu as fait si j'ai bien compris, chez qui as tu trouvé un moteur compatible?

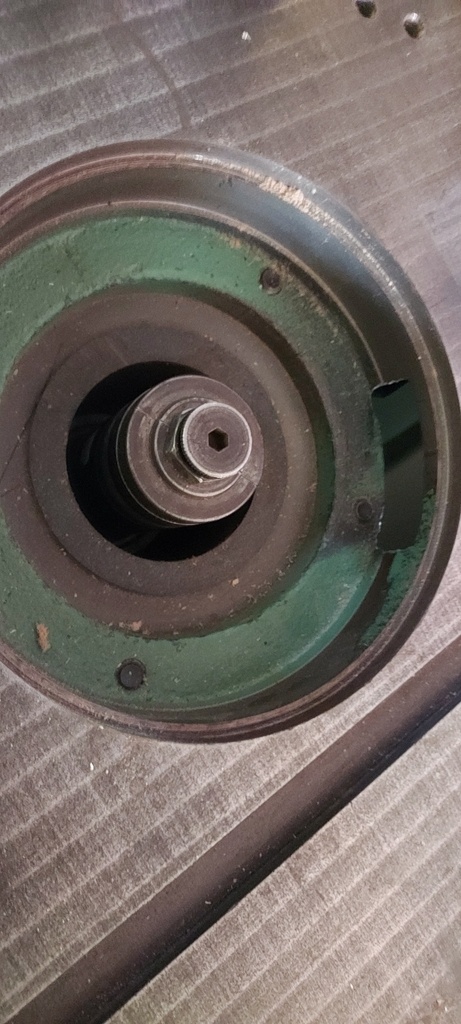

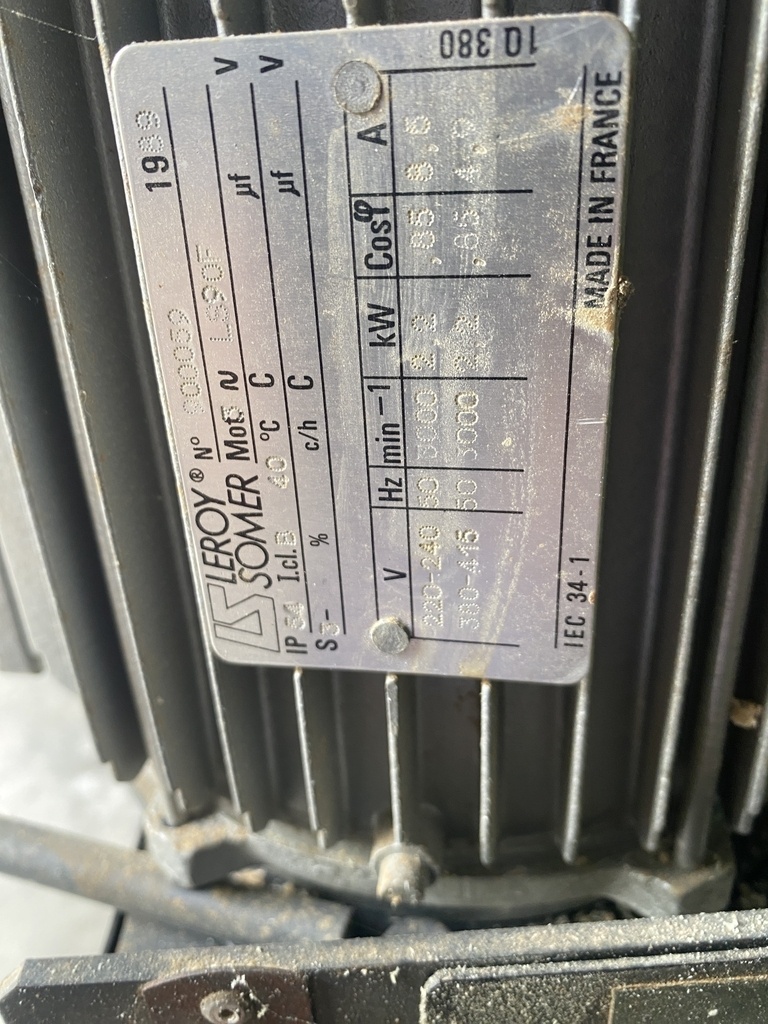

Bonjour, j'ai acheté une toupie/scie lurem TS31 (taguée CHAMBON 159 TS année 90?) , est-ce que quelqu'un saurait à quoi sert la lumière qui est dans le puis de toupie sur le côté?
