Nomel

Bibli / vitrine

Bibli / vitrine
+

On m'a demander de réaliser une meuble bibliothèque sur le bas pour des bd et vitrine au dessus pour des figurines, cette bibliothèque devra se retrouver sur une mezzanine qui servira donc aussi de "rambarde"

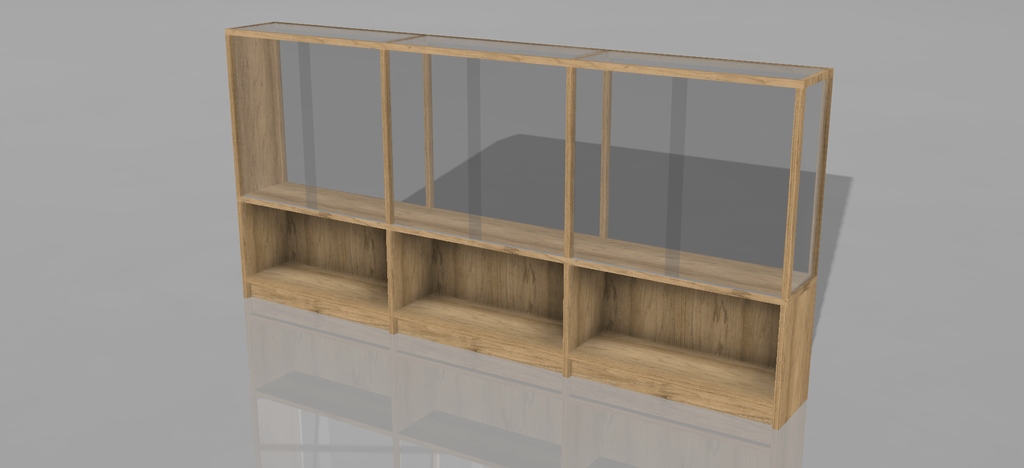

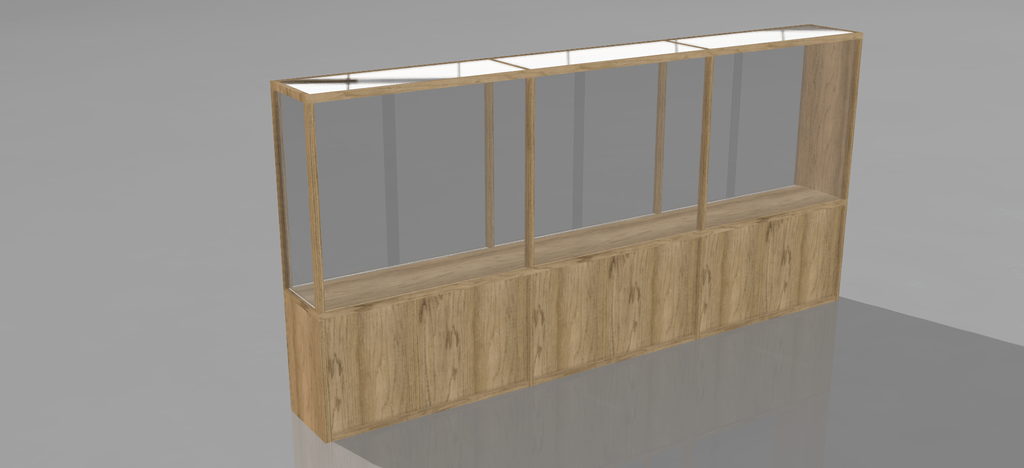

Voici une première ébauche du projet, la réalisation se ferait en hêtre, 2500 de longueur sur 250 de profondeur et 1300 de hauteur, le dos se prolongerait vers le bas sur 250mm dans le meme style pour couvrir la poutre existante de la mezzanine. Les porte de la vitrine serait coulissante grâce à un profilé en aluminium inséré dans le bois.
Pour la vitrine, J'ai pensé à des montants d'une section de 25 par 25 (il veut du fin et léger mais j'ai peur que ce soit un poil trop fin et envisage de passer à du 30/30) avec rainures pour les vitres (4mm d'épaisseur) fixes latéral, celles du haut serait posé à fleur avec un silicone en finition.

Liste des articles

Mis à jour

Partager

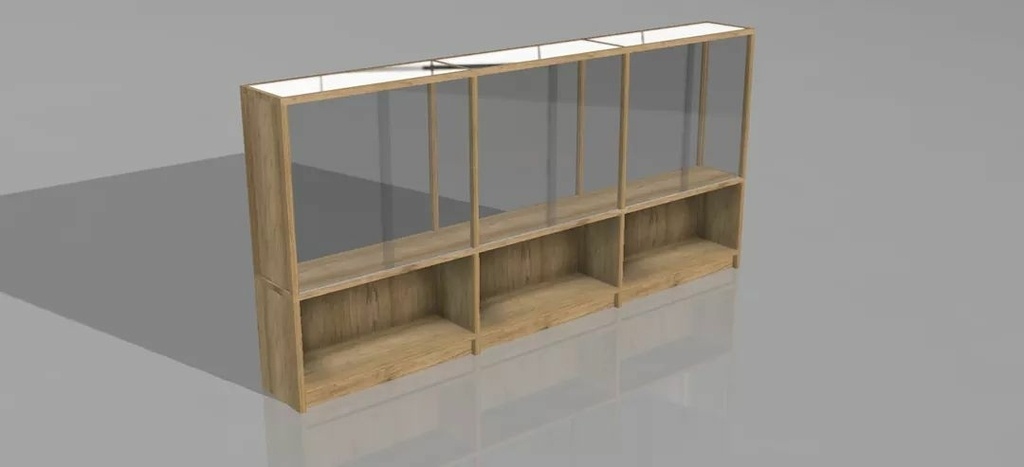

D'autres vues du projet de cette bibli / vitrine

d'autres vue du projet...

Publié Mis à jour

Partager

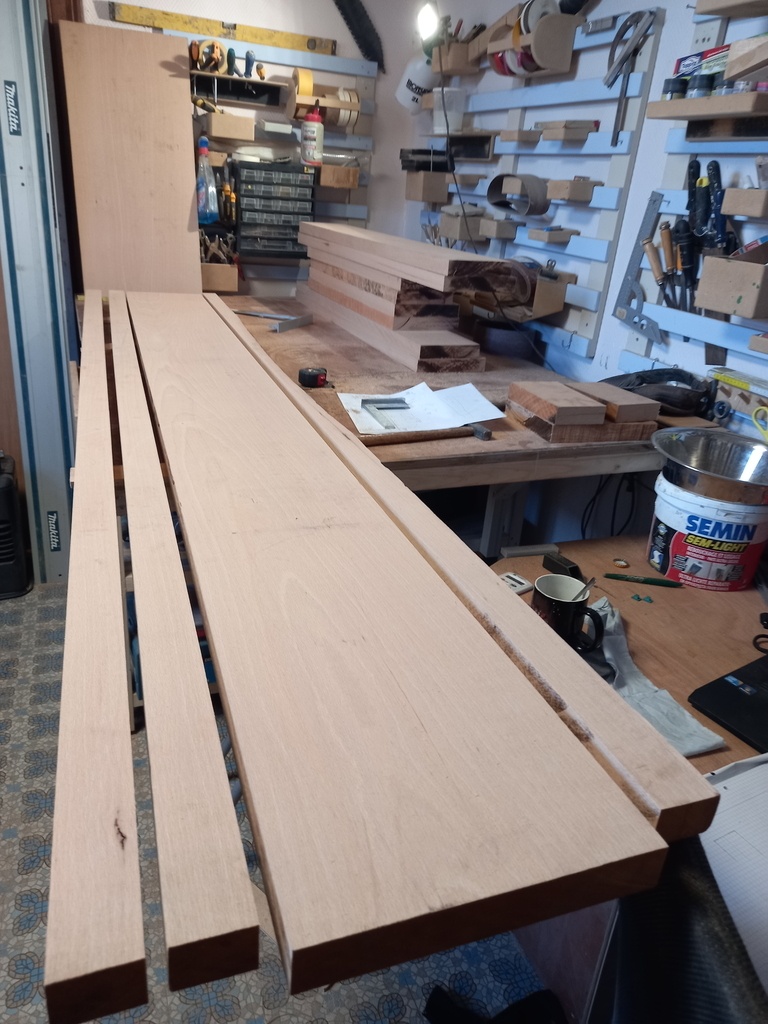

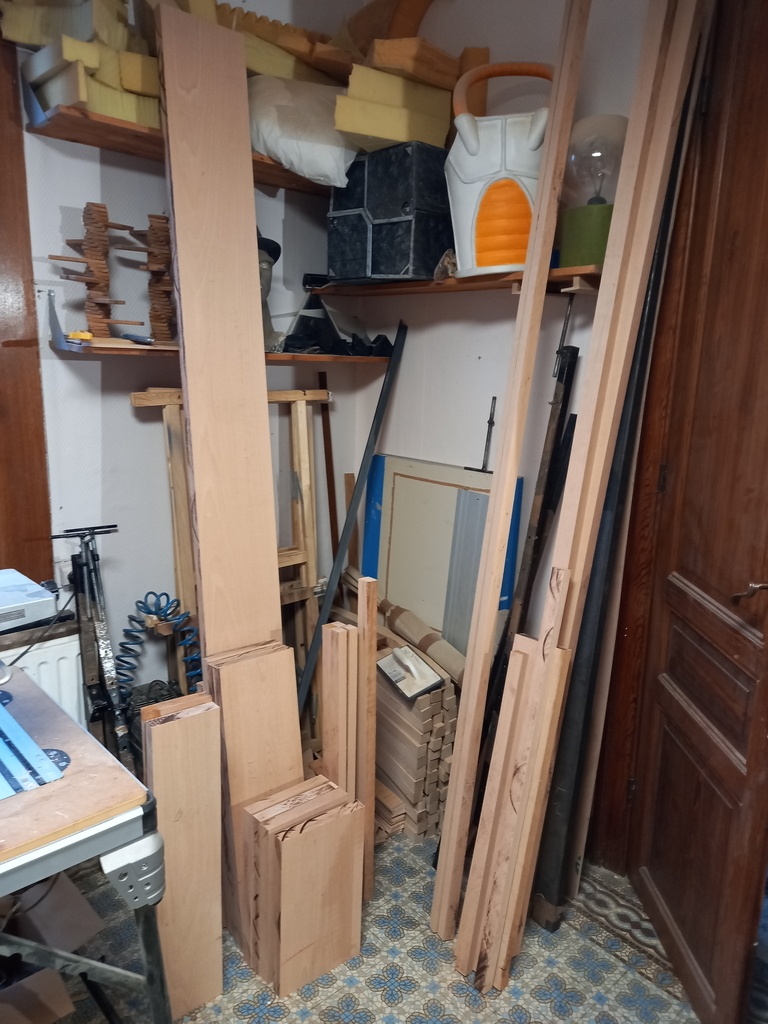

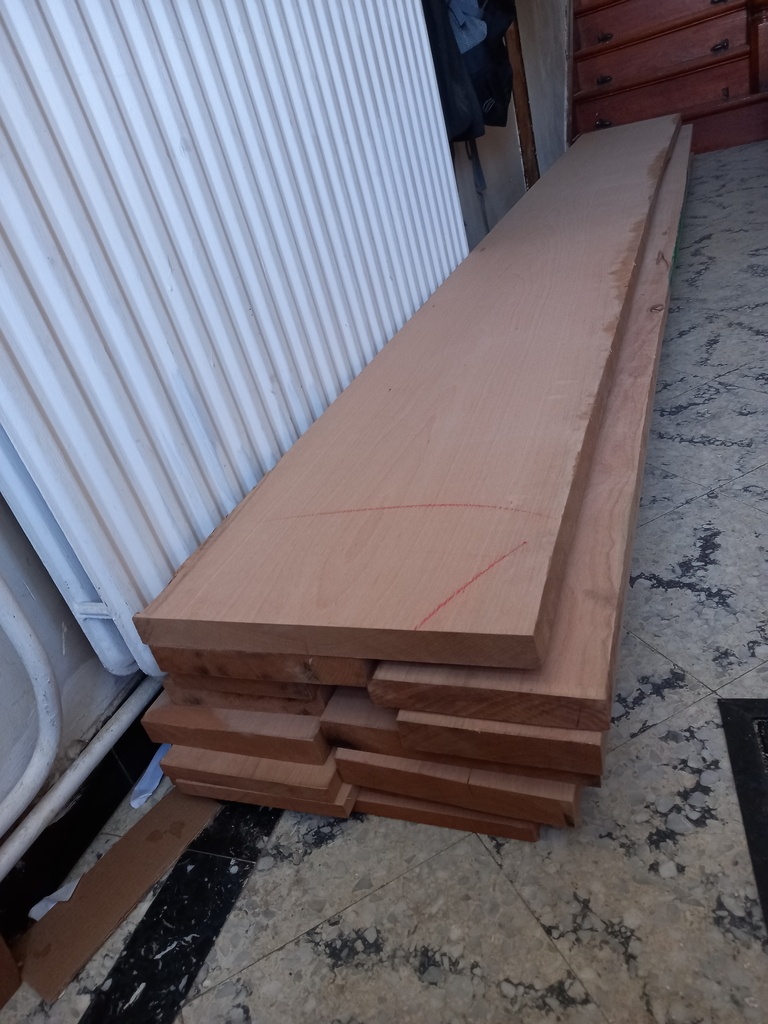

Débitage du bois

On commence le travail par débiter grossièrement les différentes pièces. Finalement l'ensemble de la partie bibliothèque sera en 36mm d'épaisseur.
Détail : il faut absolument que je m'achète une bonne lame pour ma scie plongeante 😅

Publié

Partager

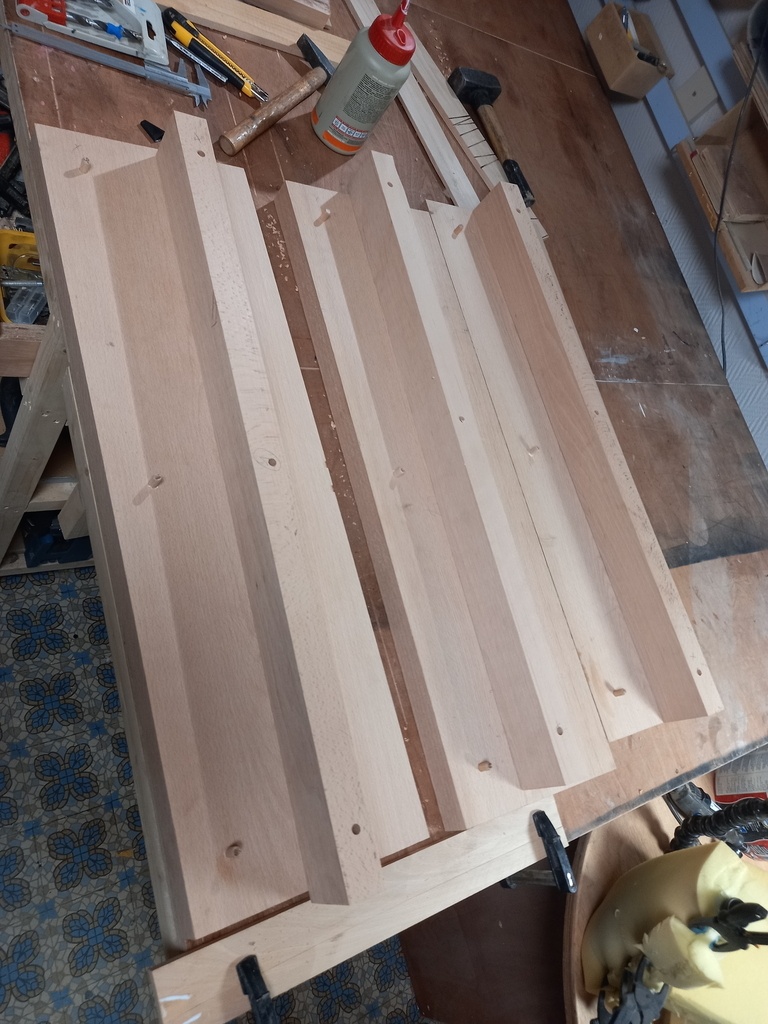

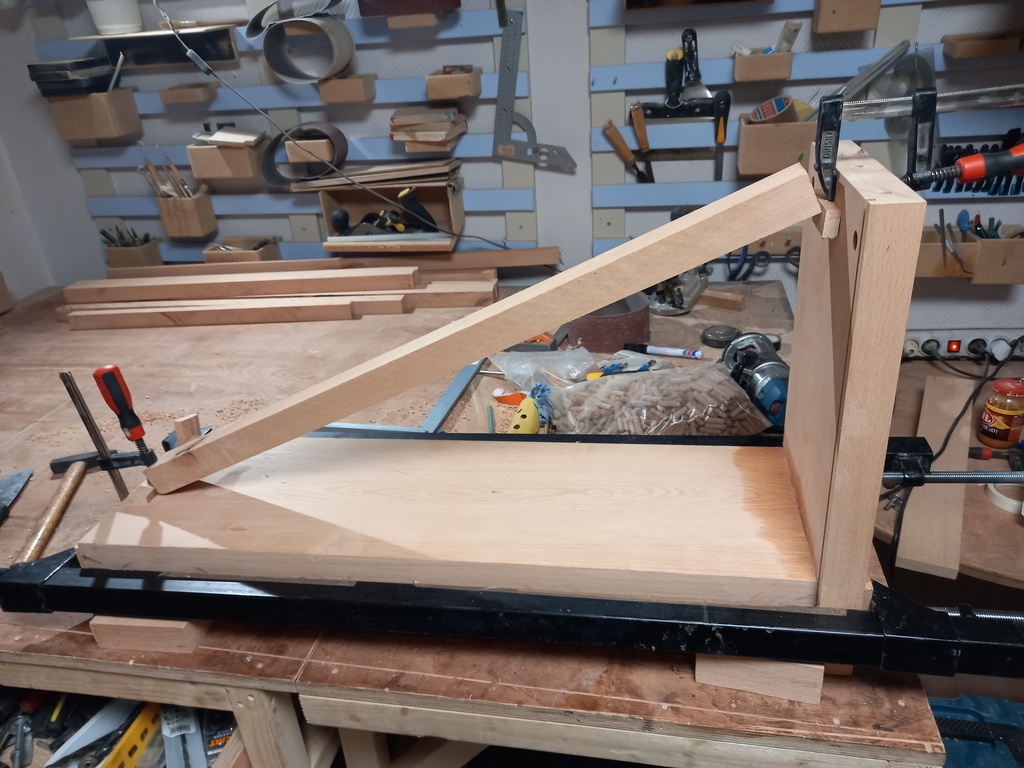

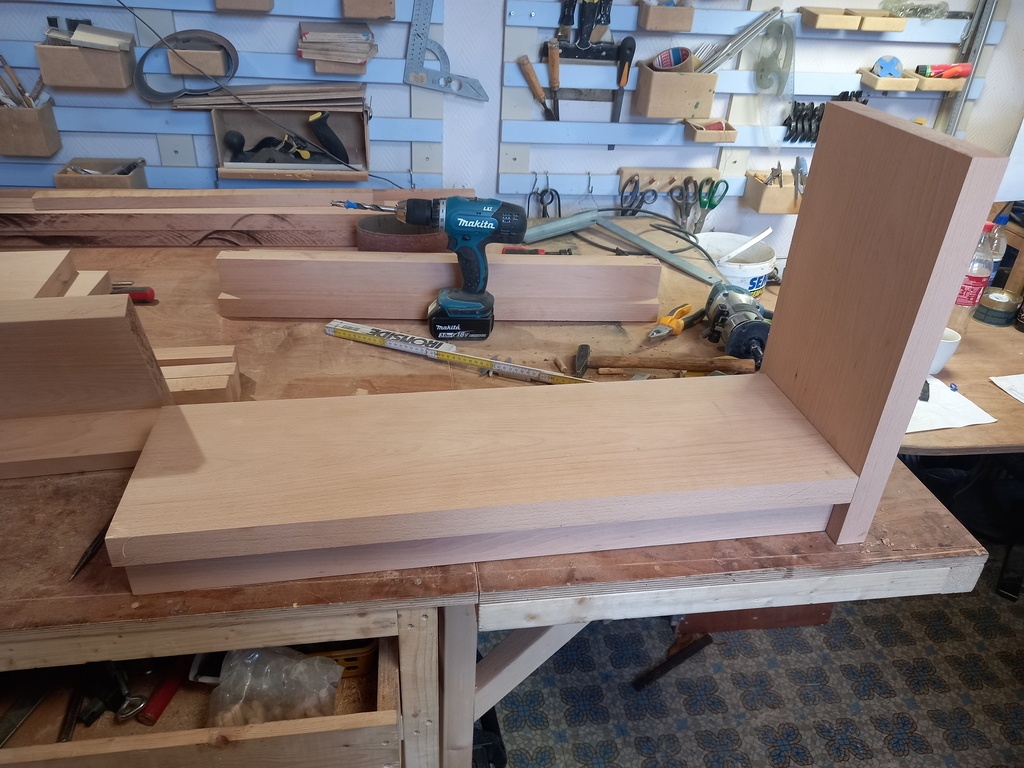

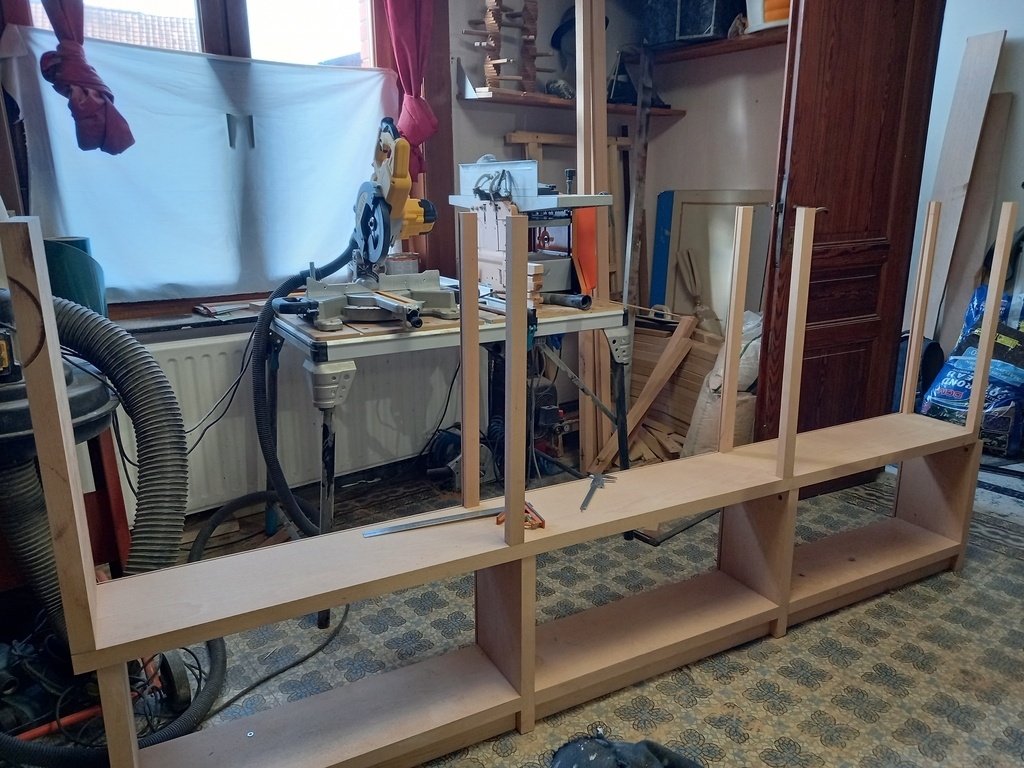

Partie bibliothèque

Un travail long se devant minutieux...

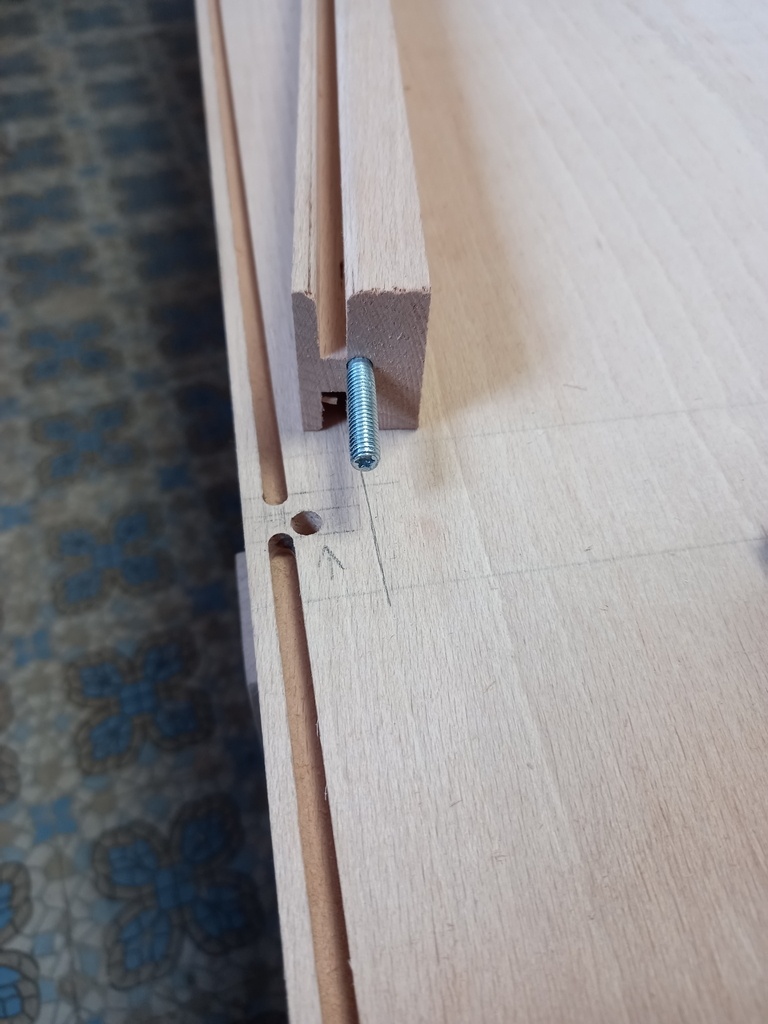

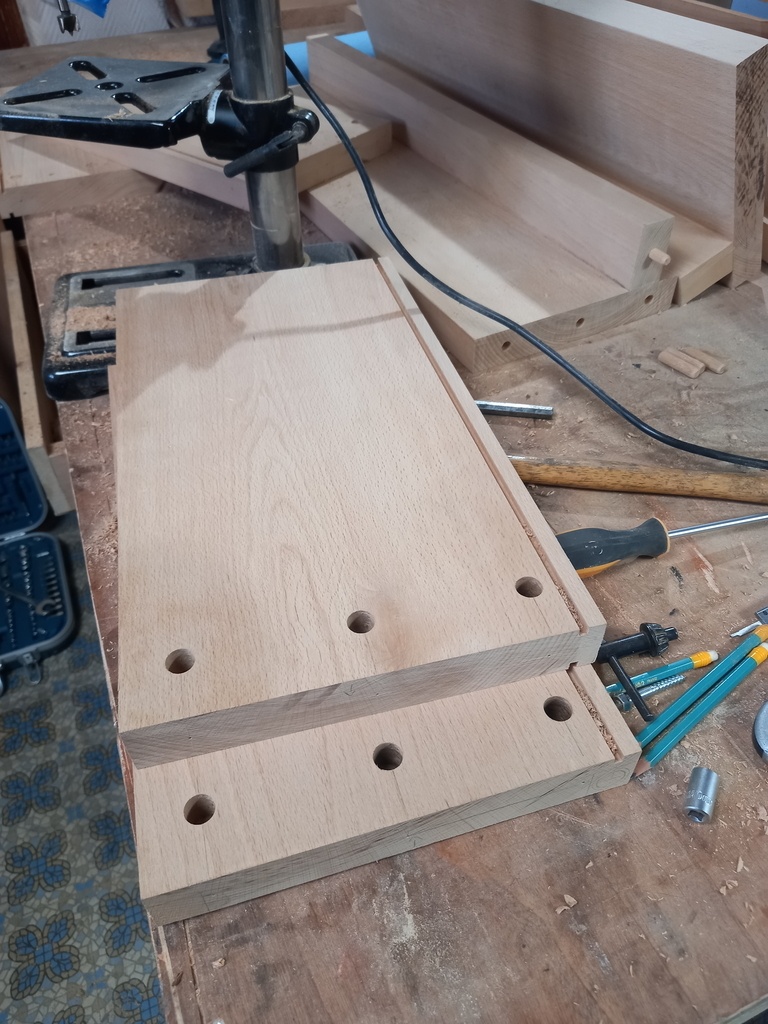

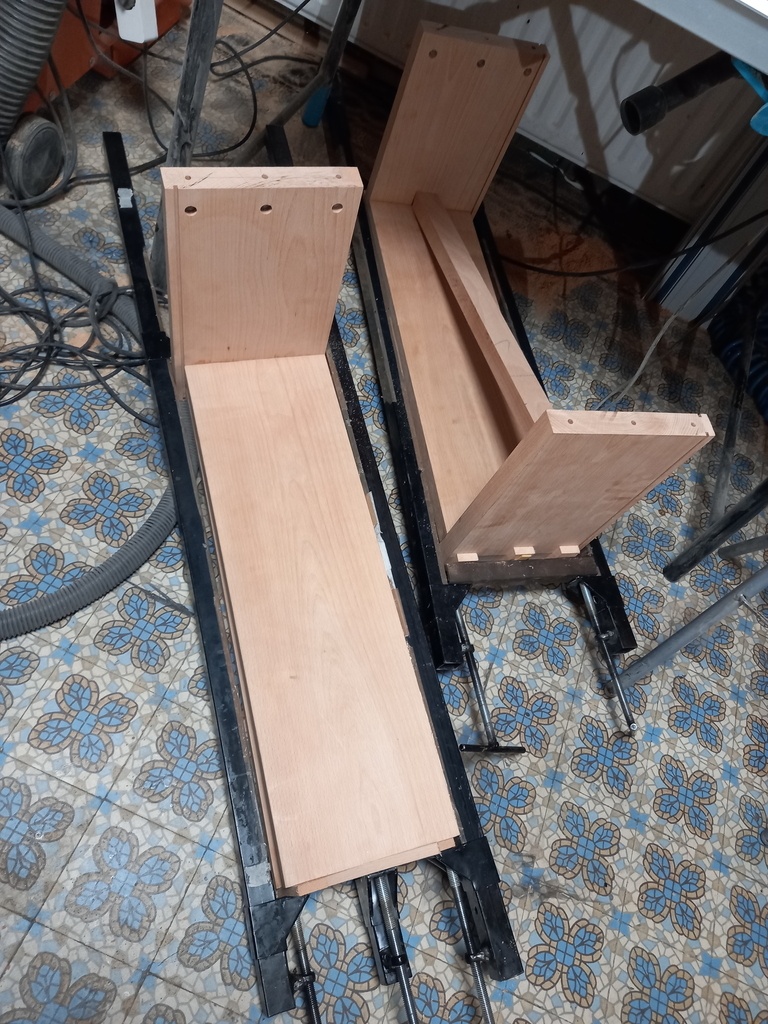

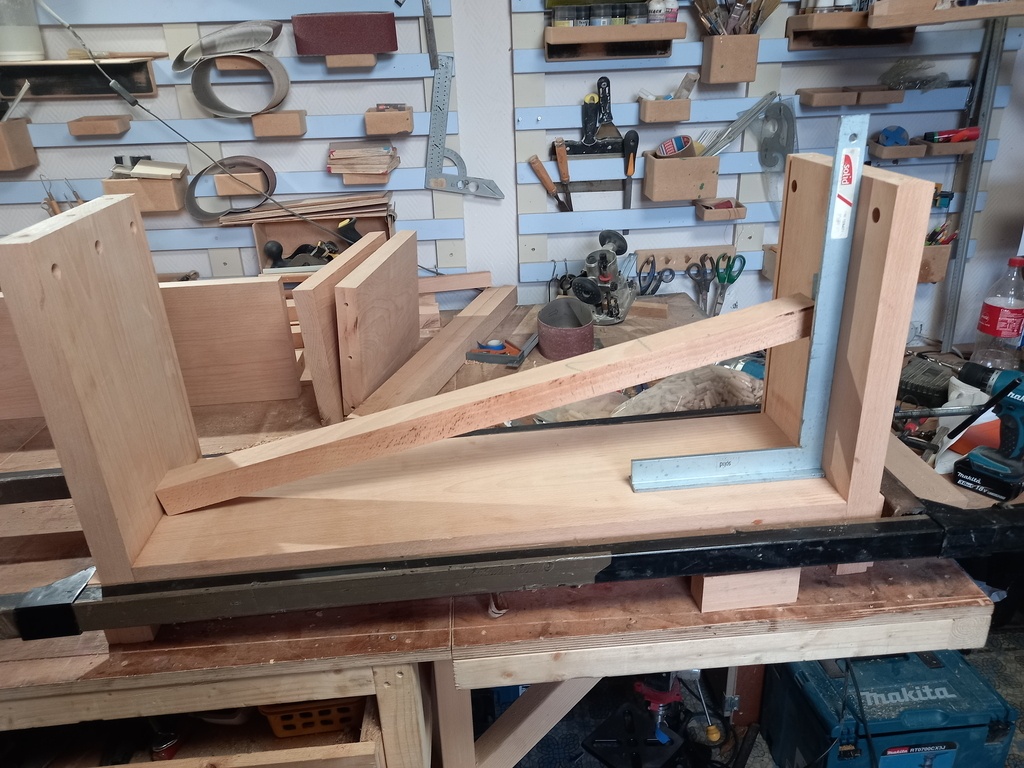

N'ayant pas encore les moyens pour une machine à domino ou lamello, on fait tout aux tourillons, M10 ici principalement et comme il faut anticiper un éventuel besoins de remplacer les vitres de la partie vitrine, la partie basse, la plateau central et la partie vitrine devront pouvoir se démonter, j'ai opté pour un système rastex entre le bas et le plan, le haut lui sera boulonné à l'aide de goujons fileté inséré dans chaques montants

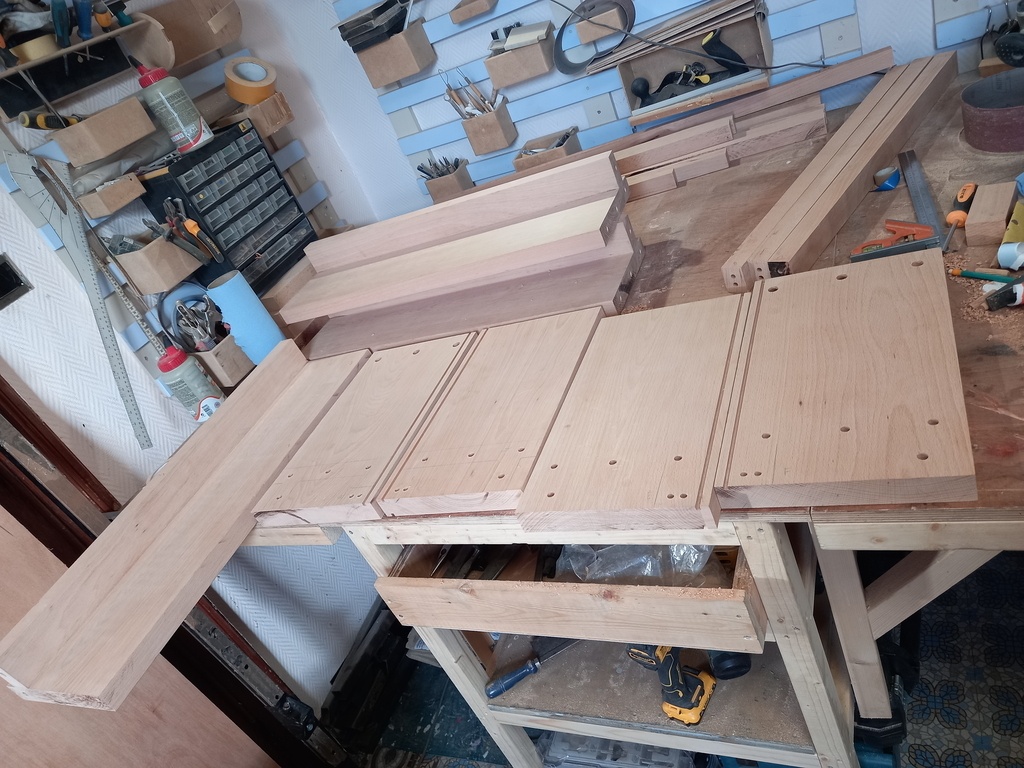

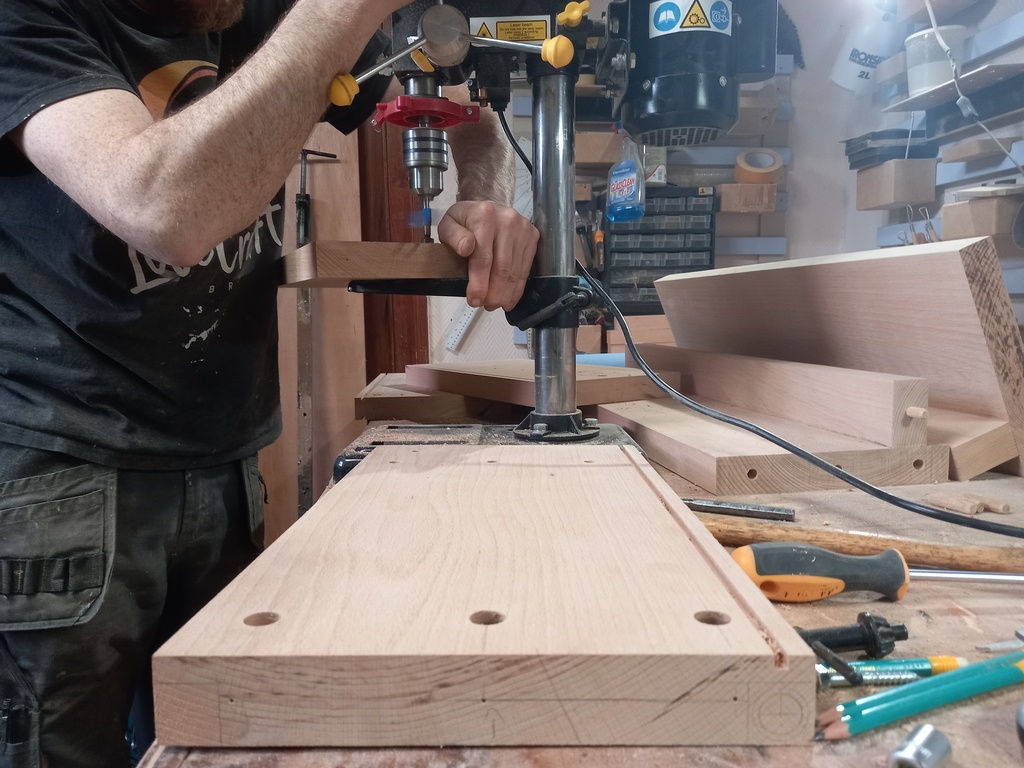

Alors defoncage, traçage, perçage etc...

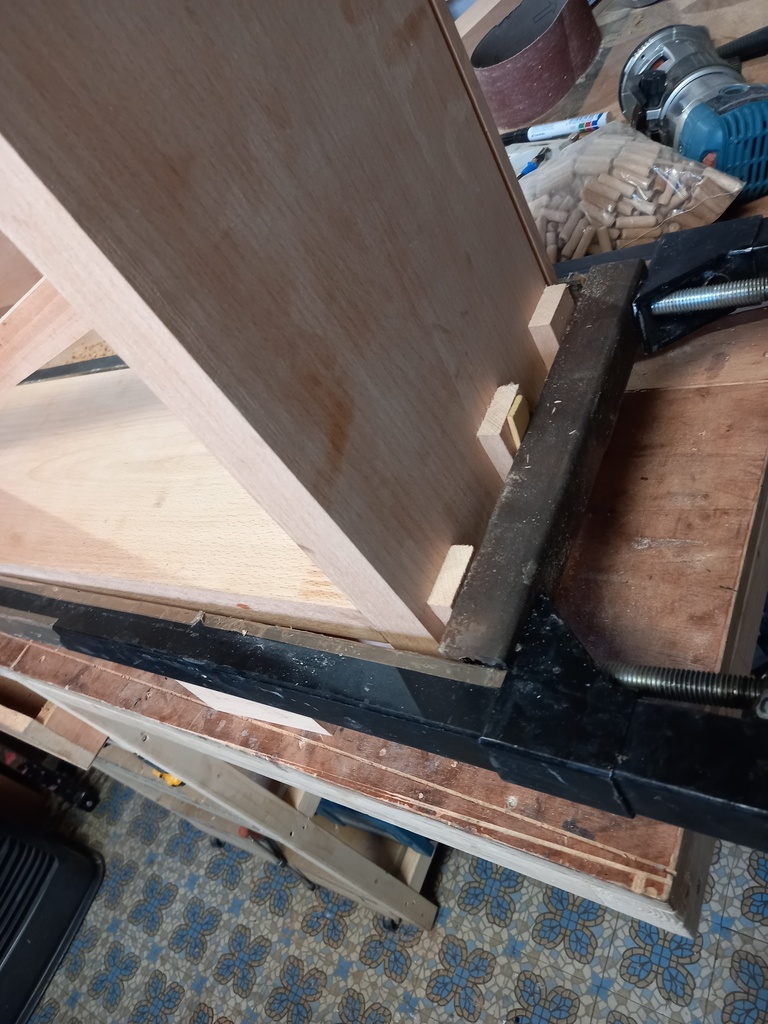

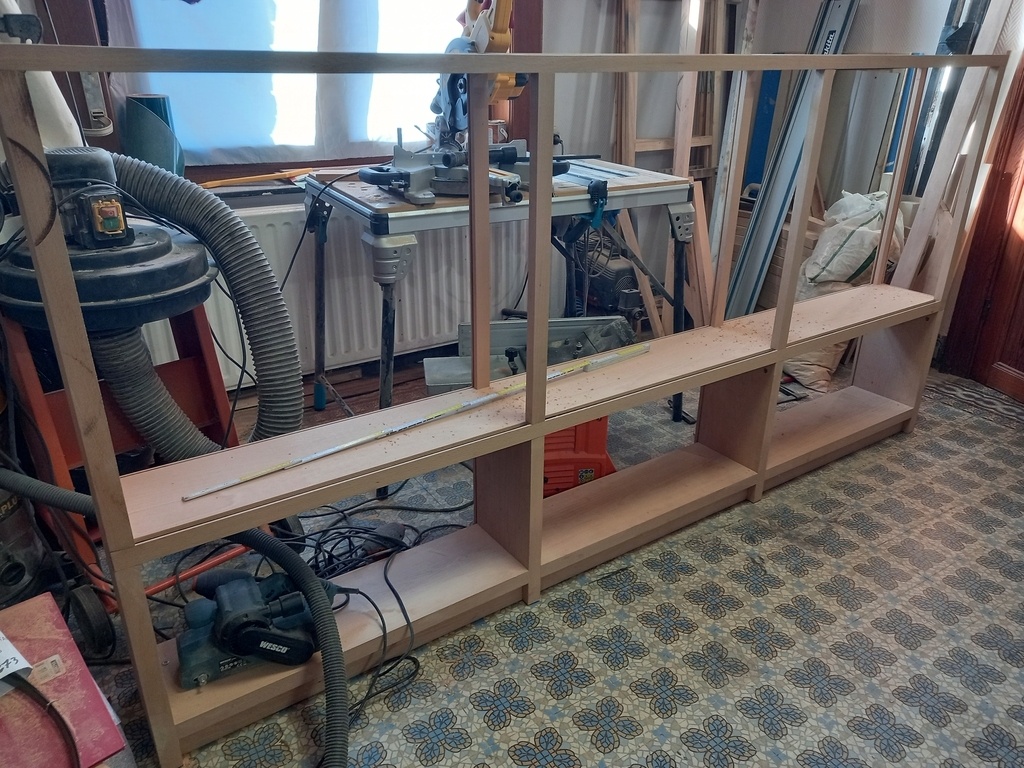

Le bas est en cours d'assemblage pour le moment !

Publié

Partager

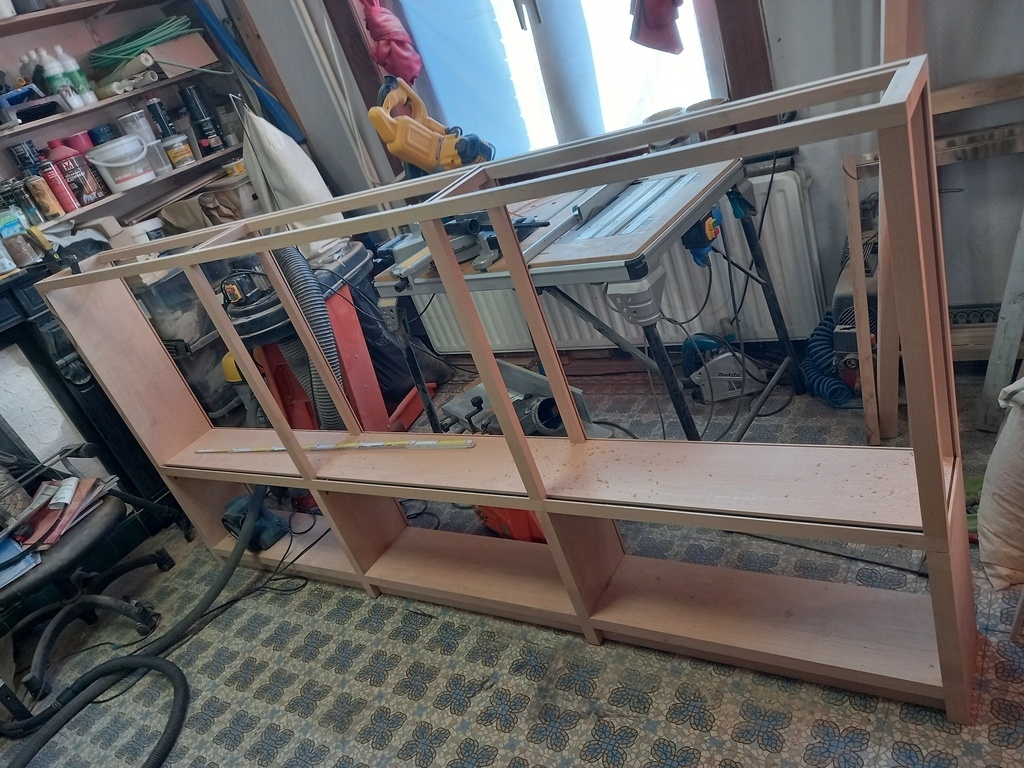

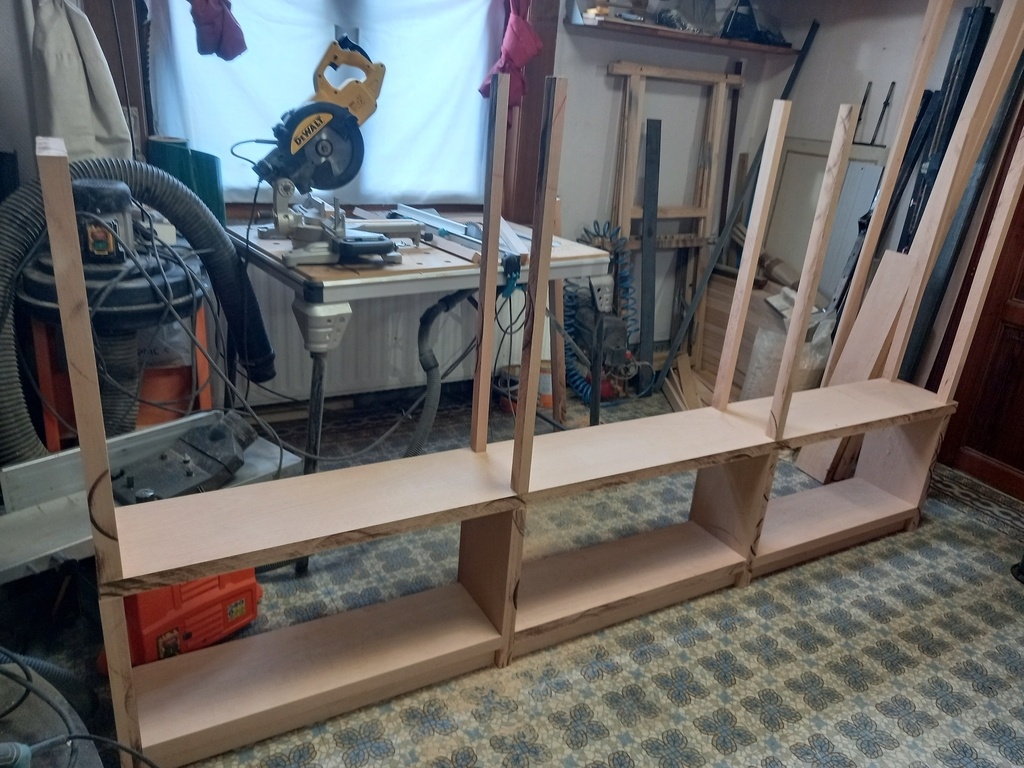

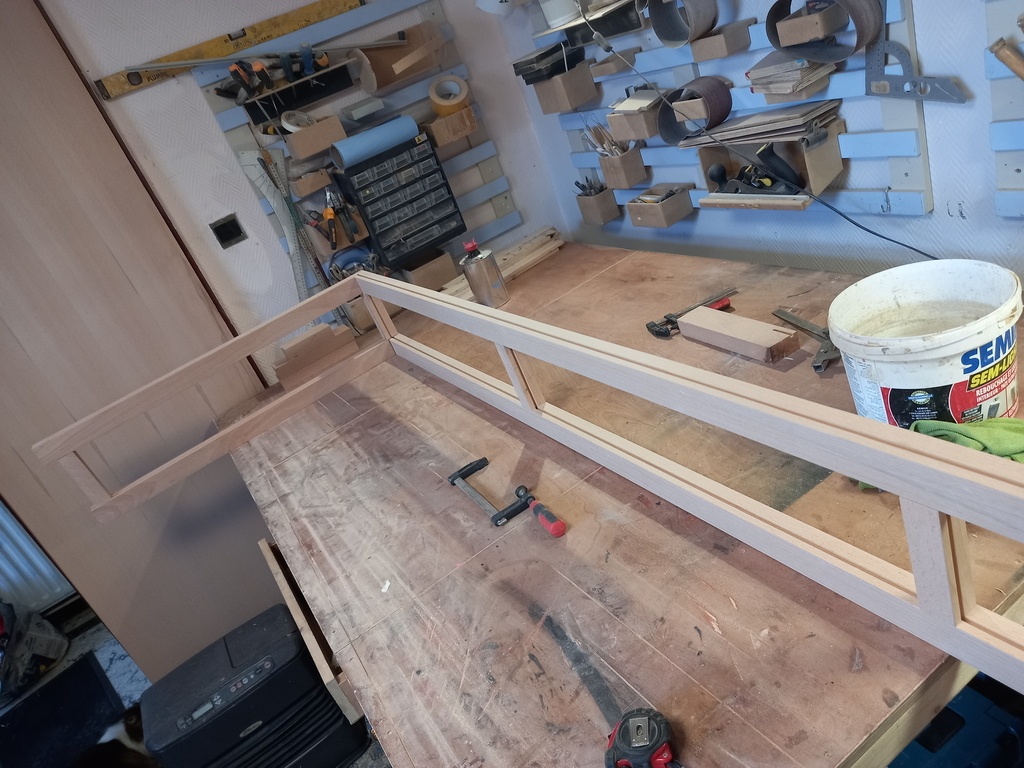

Partie vitrine

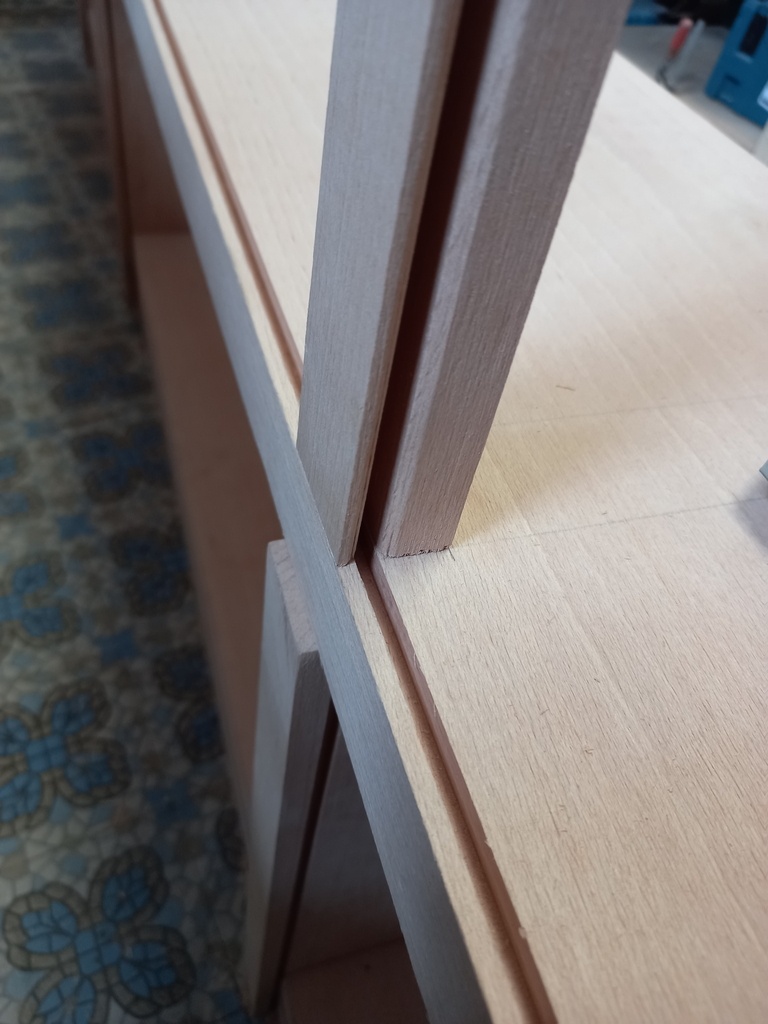

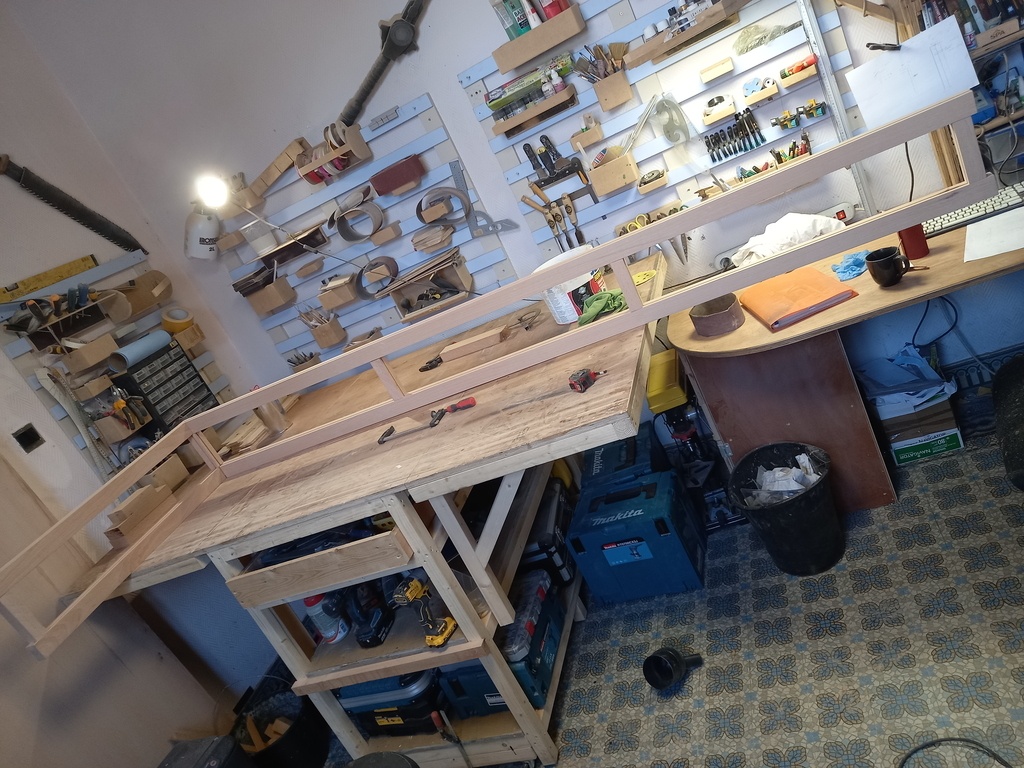

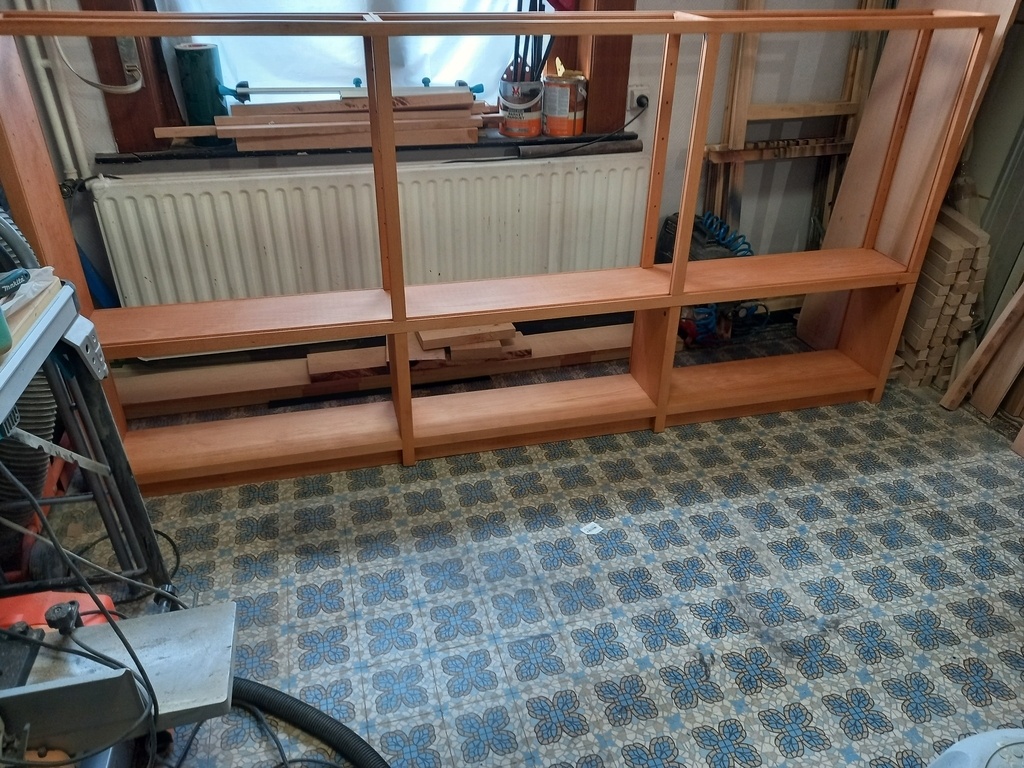

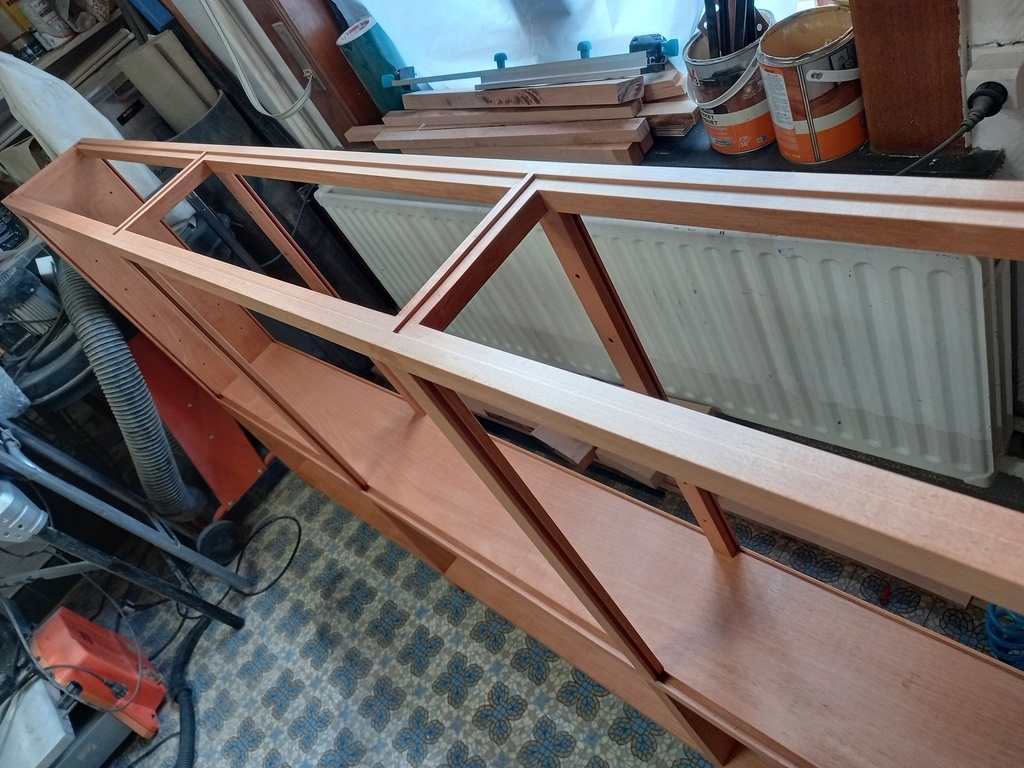

Un premier montage à blanc pour vérifier que tout se mette bien et quelques rectification à apporter au niveau des rainures pour les vitres...
Sinon dans l'ensemble ça se présente plutôt bien ^^

Publié

Partager

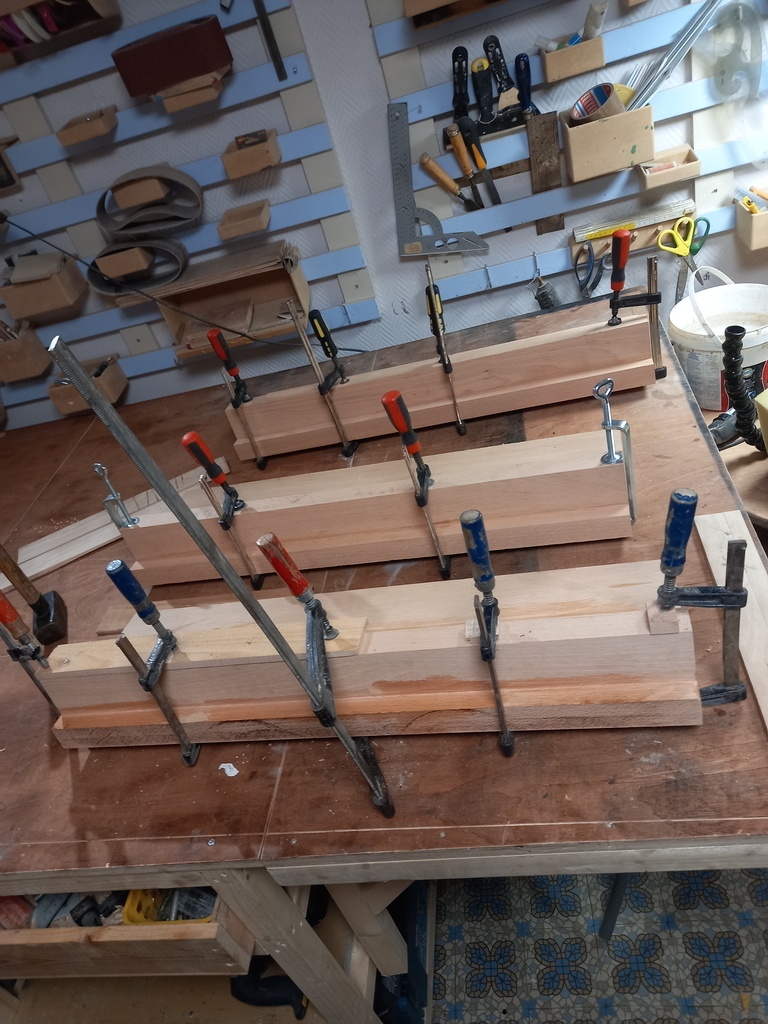

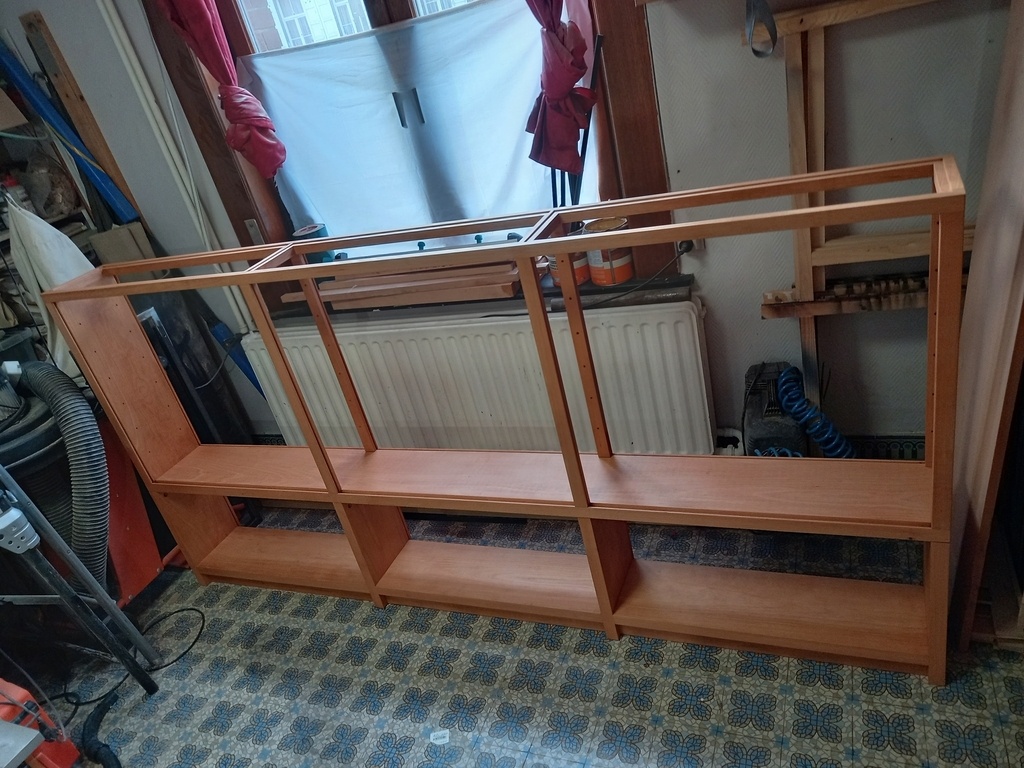

Dernière étape

Dernière étape avant le montage final sur place, la préparation des montant de la partie qui va venir en couverture des poutres de la mezzanine, de l'autre côté le poncage et rubio pour finir. Le montage final surplace avec les vitres sera pour ce wkd ^^

Publié

Publications associées


Discussions

Nomel  a publié le pas à pas "Bibli / vitrine".
il y a 3 ans
Nomel  a publié l'article "Débitage du bois".
il y a 3 ans
Nomel  a publié l'article "Partie bibliothèque".
il y a 3 ans
Nomel  a publié l'article "Partie vitrine".
il y a 3 ans
Nomel  a publié l'article "Dernière étape".
il y a 3 ans
DamienBe

meci pour le partage, c'est un super projet, hate de le voir en place !

DamienBe
( Modifié )

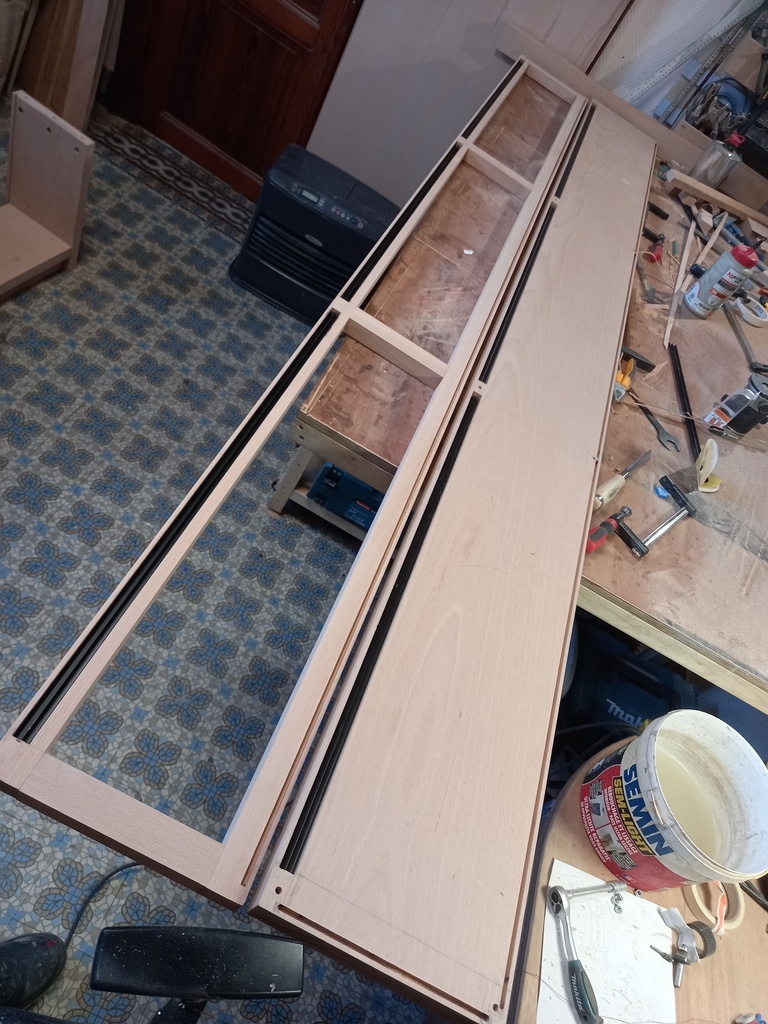

peut on en savoir plus sur les caoutchoucs noirs qu'on apercoit a un moment dans une des rainures ?

Nomel

Bien sur, ce sont des profilé double u en pvc, je les voulais en alu de base mais pas moyen d'en trouver par chez moi facilement. C'est pour faciliter la glisse des portes vitrées et éviter d'abîmer le bois.

DamienBe

merci !

HAZO ébénisterie

auriez vous la référence de ce double profilé u en pvc?

Nomel

Fabrice Ravelonanosy les références ? Les dimensions vous voulez dire ?

HAZO ébénisterie

Oui les références! où peut-on trouver ces profilés? Je vais faire une vitrine et je pensais faire uniquement des rainures dans le bois jusqu’à ce que je lise votre pas à pas!

Nomel

Fabrice Ravelonanosy je les ai trouvé dans un simple magasin de bricolage finalement.
ici les rainures font 6mm intérieur, la largeur total est de 16.5mm. la hauteur ca j'en ai deux, une plus profonde pour le haut 10mm et une autre plus courte pour le bas 6.5mm, désolé de ne savoir plus aider ^^

HAZO ébénisterie

Nomel merci!
