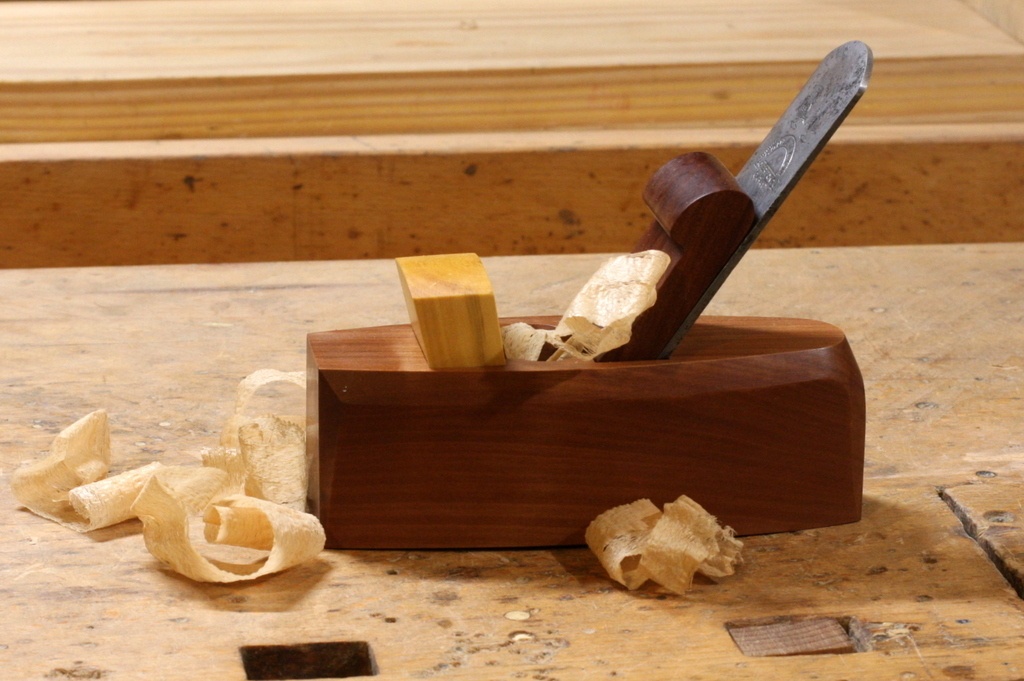

Rabot de finition avec une pièce de réglage de la lumière

Rabot de finition avec une pièce de réglage de la lumière
+

Rabot de finition avec une pièce de réglage de la lumière.

Inspiré d'un rabot de finition réalisé par Caleb James et d'une vidéo de Hernan Costa (le rabot sur l'établi à 0:25).

Liste des articles

Mis à jour

Partager

Plan

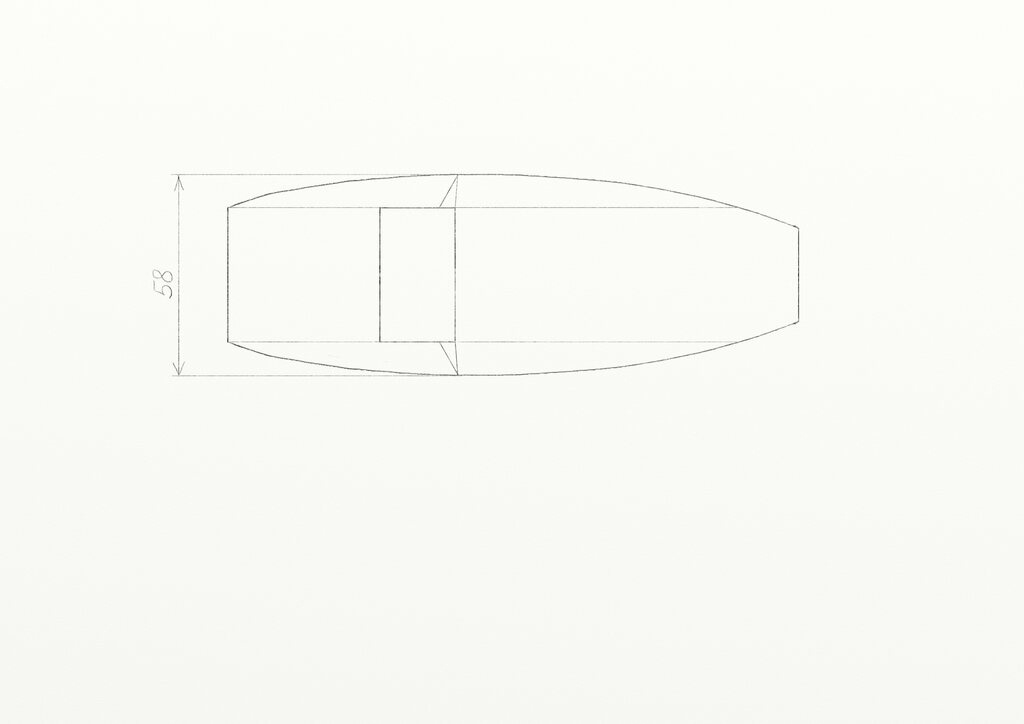

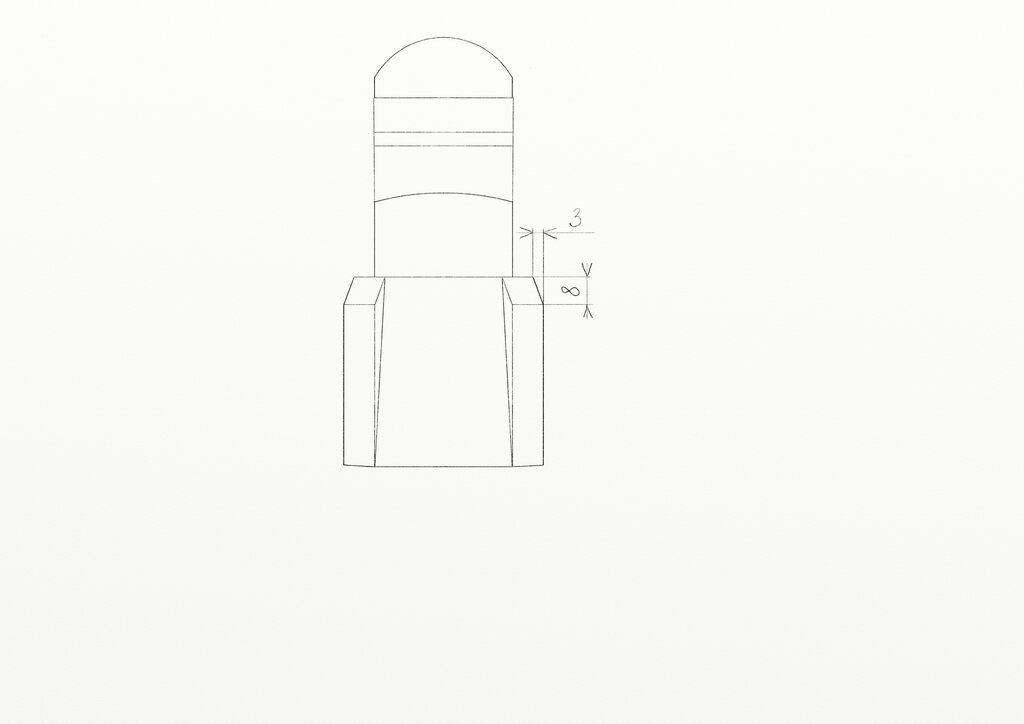

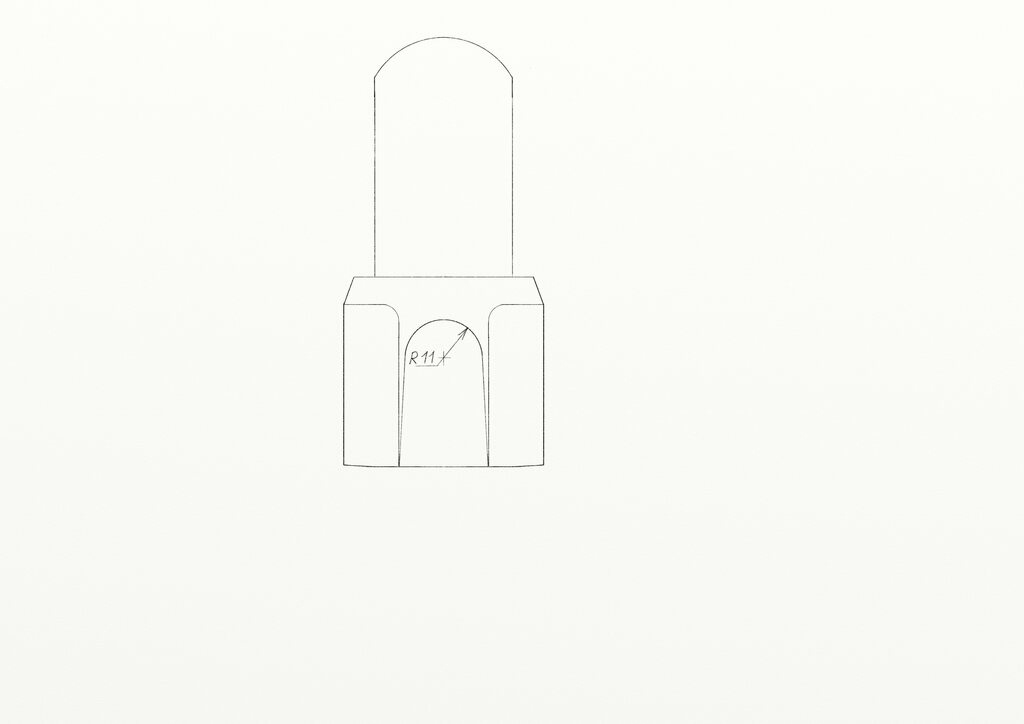

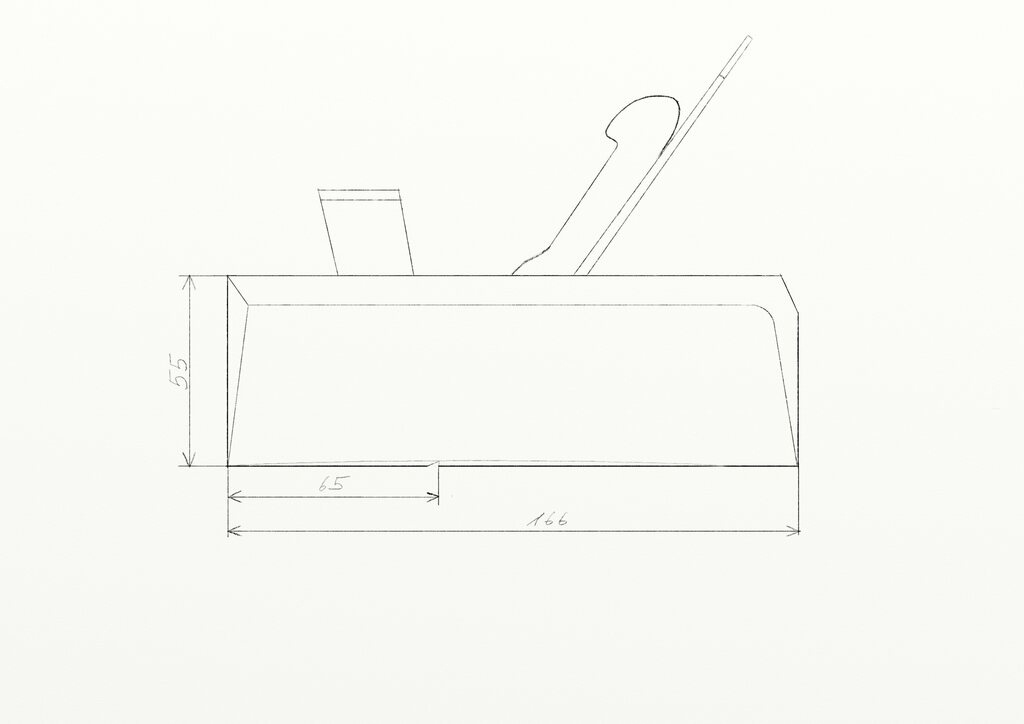

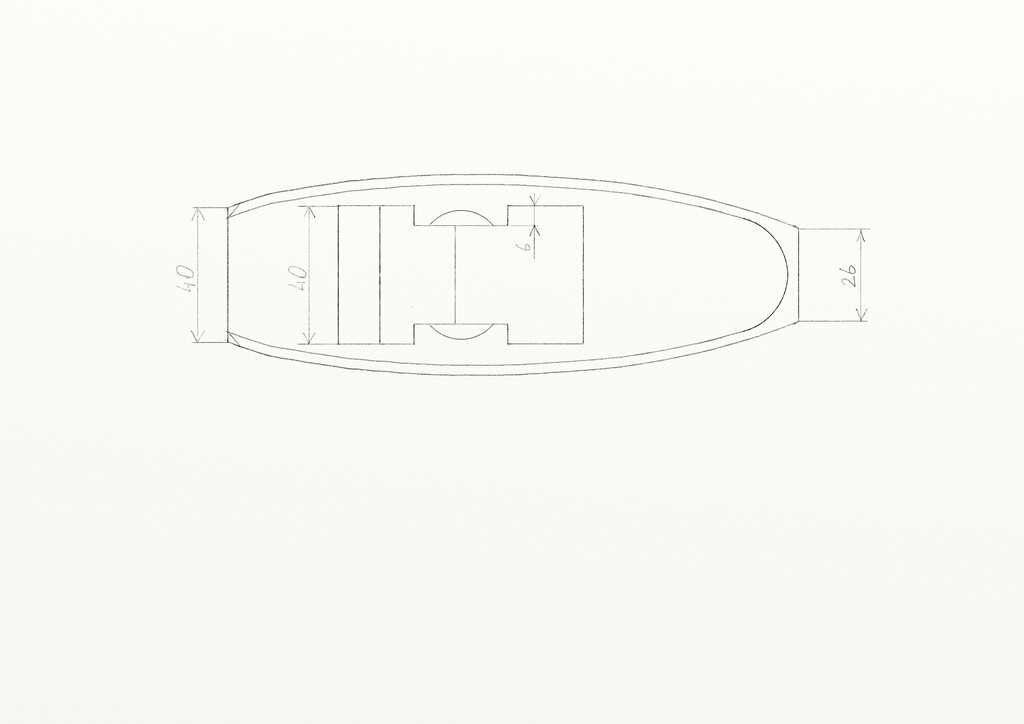

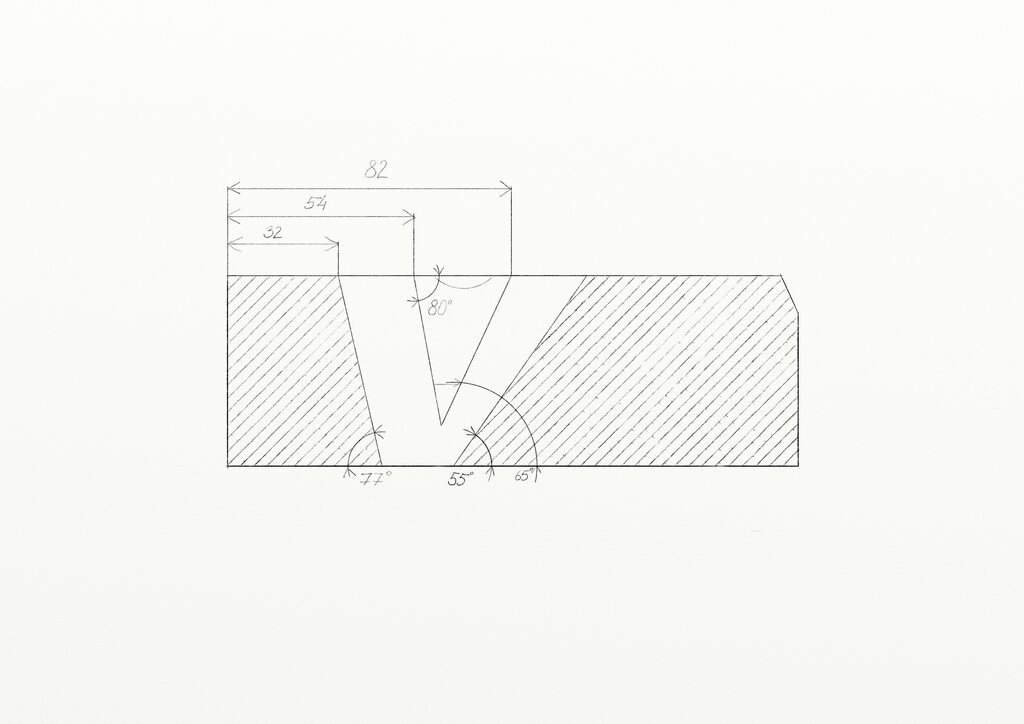

Voici quelques vues en plan, élévation et coupe du rabot. J'ai donné uniquement des mesures importantes. Le reste n'est qu'une question du goût.

Publié Mis à jour

Partager

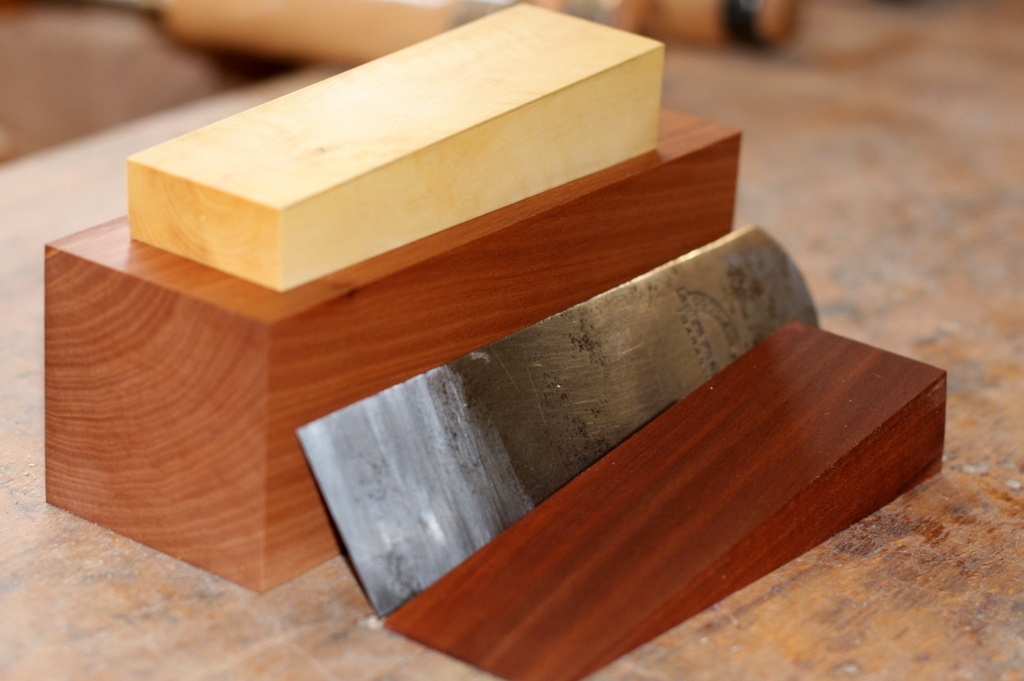

Choix des matériaux

La particularité de ce rabot est la présence d'une pièce de réglage de la lumière devant l'embouchure. Cette pièce doit résister à l’usure et bien glisser. J'ai pris un morceau de buis.
Le fût et le coin sont en cormier.

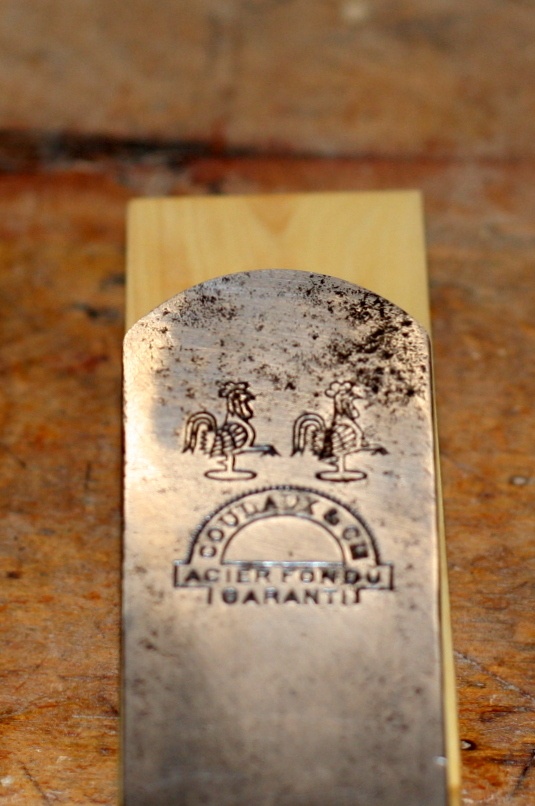

Le fer est un Coulaux 40mm à deux coqs (non laminé).

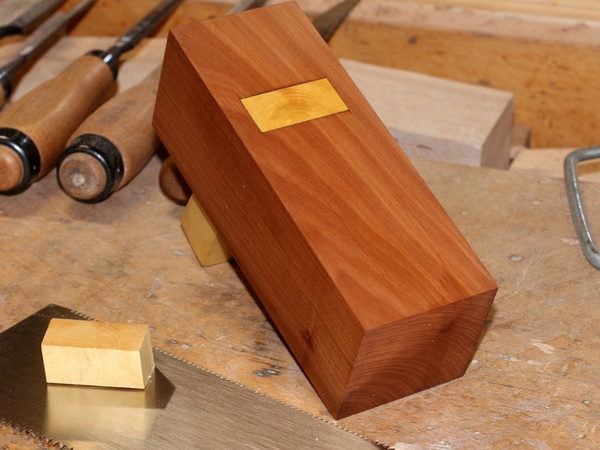

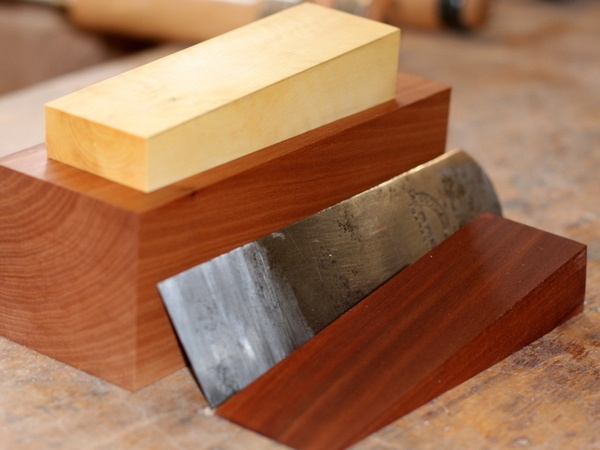

Je préconfectionne le coin et la pièce de réglage de la lumière. Ils doivent être légèrement plus larges que le fer (41mm). Je mets le coin à 10° et la pièce en buis à 3°.

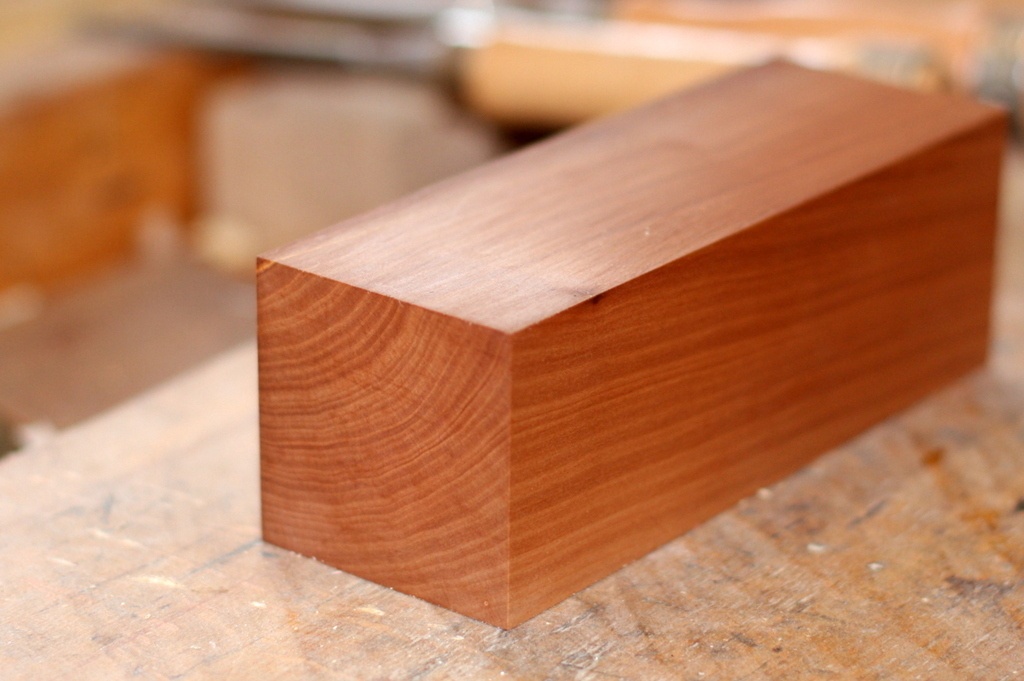

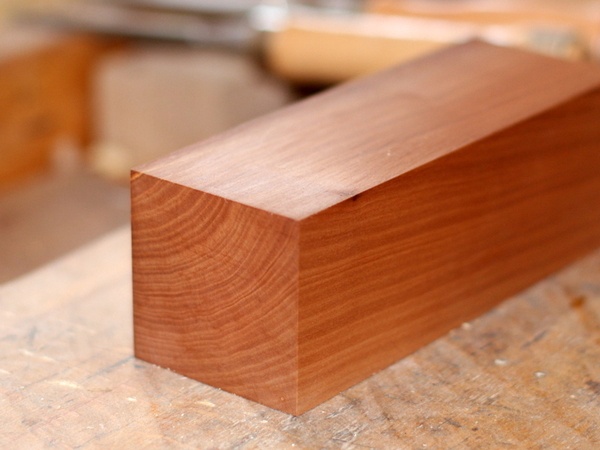

La pièce pour le fût doit être parfaitement en équerre. Je l’ai laissée légèrement surdimensionnée pour enlever toutes les traces à l’étape de finition.

Publié Mis à jour

Partager

Préparation du fer

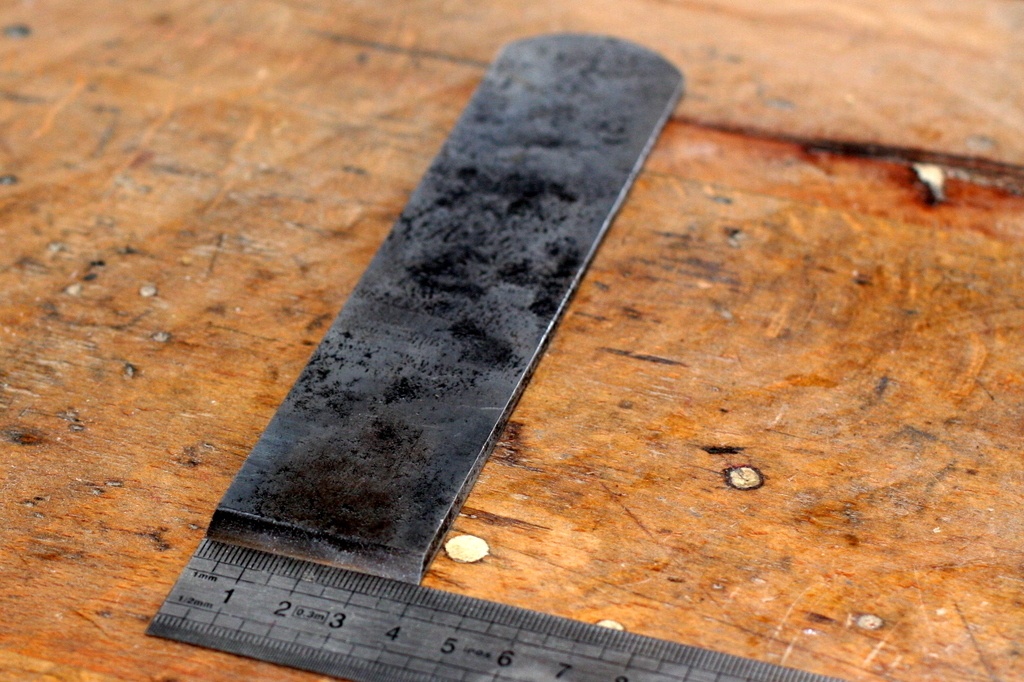

Je prépare le fer, avant de commencer de tracer l'embouchure. J'aplatis le dos du fer avec du papier abrasif collé sur un bloc de marbre et je mets le biseau à 33°.

Publié Mis à jour

Partager

Traçage

Tout d'abord, je définis l'orientation du fût. Le côté qui se trouve le plus dans le plan des cernes de croissance sera la semelle (sur l’image c’est le côté en bas). Le nez du fût regarde dans le sens du fil. Dans le cas du morceau de cormier que j'ai pris, le sens du fil est bien prononcé. Le nez sera donc à gauche.

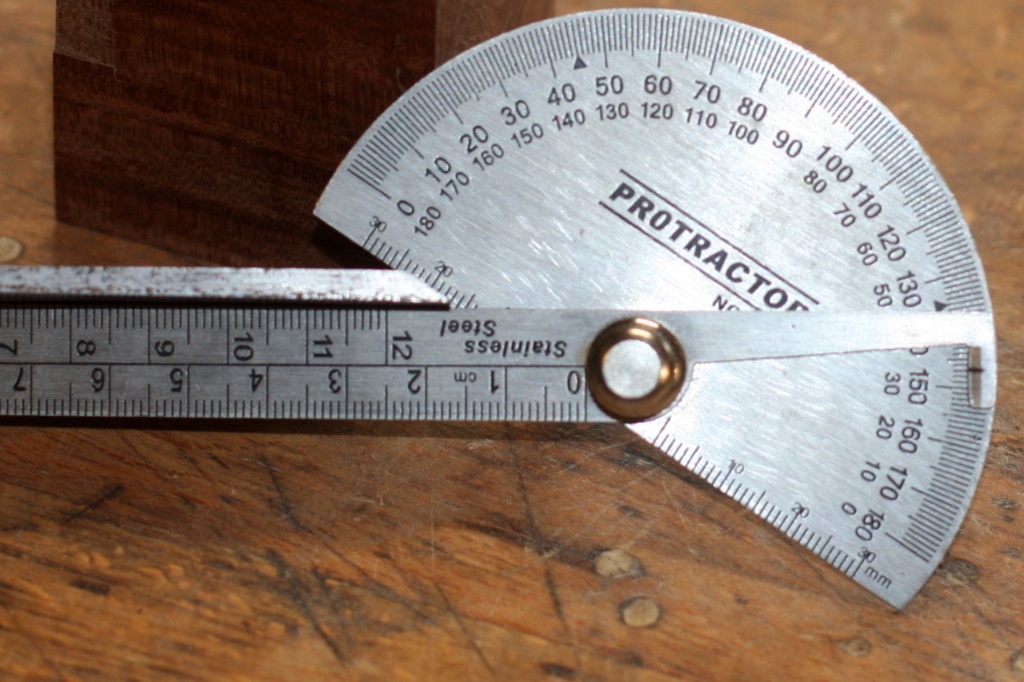

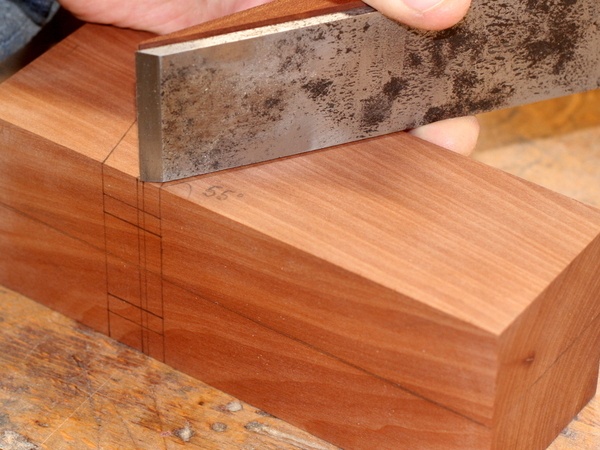

Une fois l'orientation déterminée, je trace le lit du fer à 55° (voir le plan pour plus de détail).

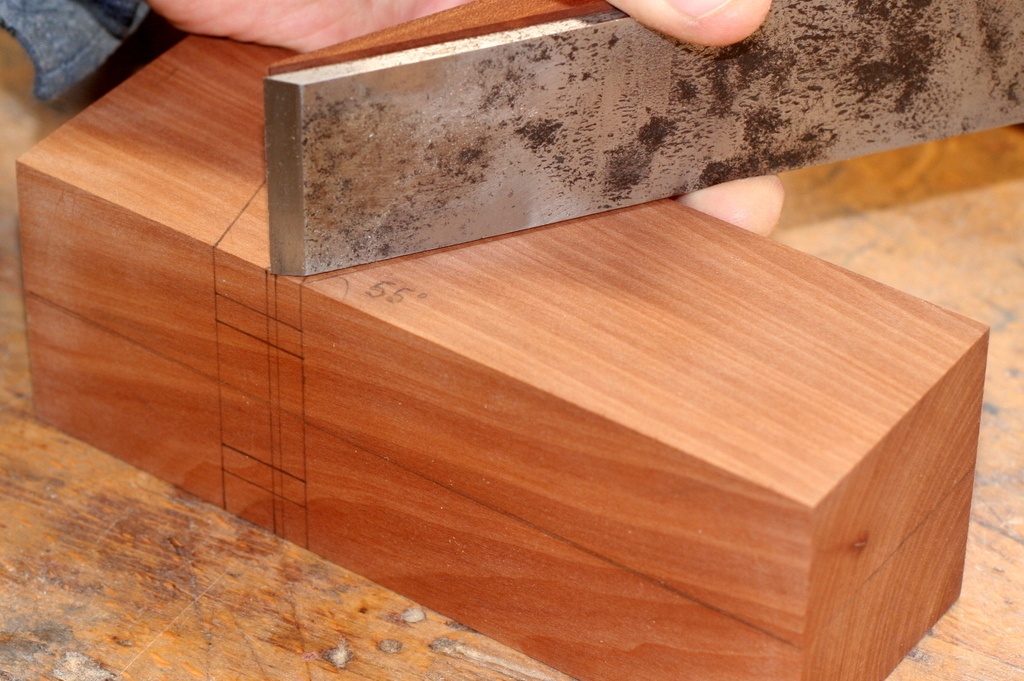

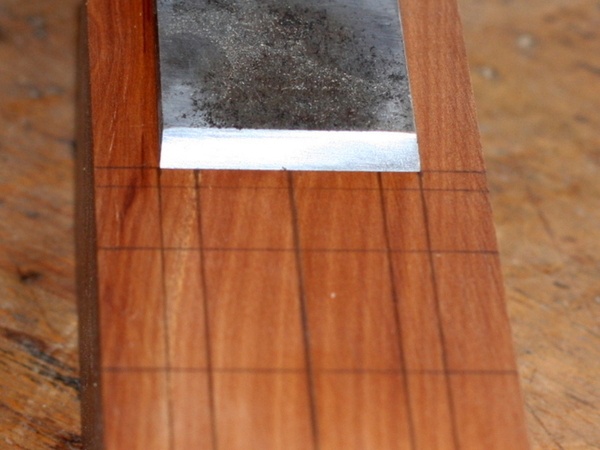

Je pose le fer et je trace une ligne dessus matérialisant son épaisseur. Puis je pose le coin et je trace encore une deuxième ligne.

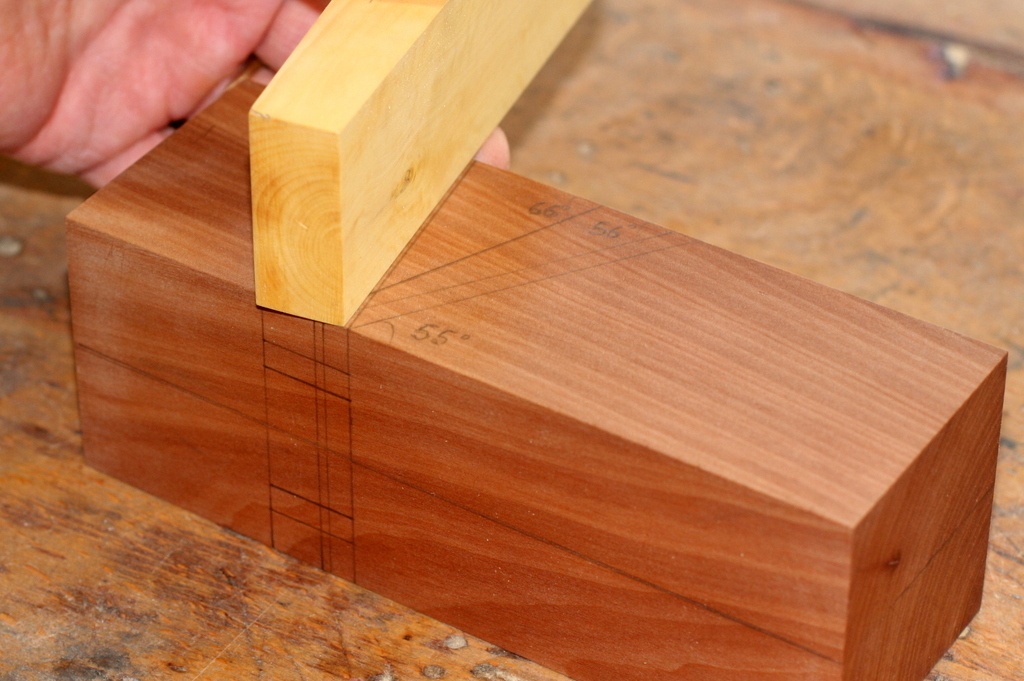

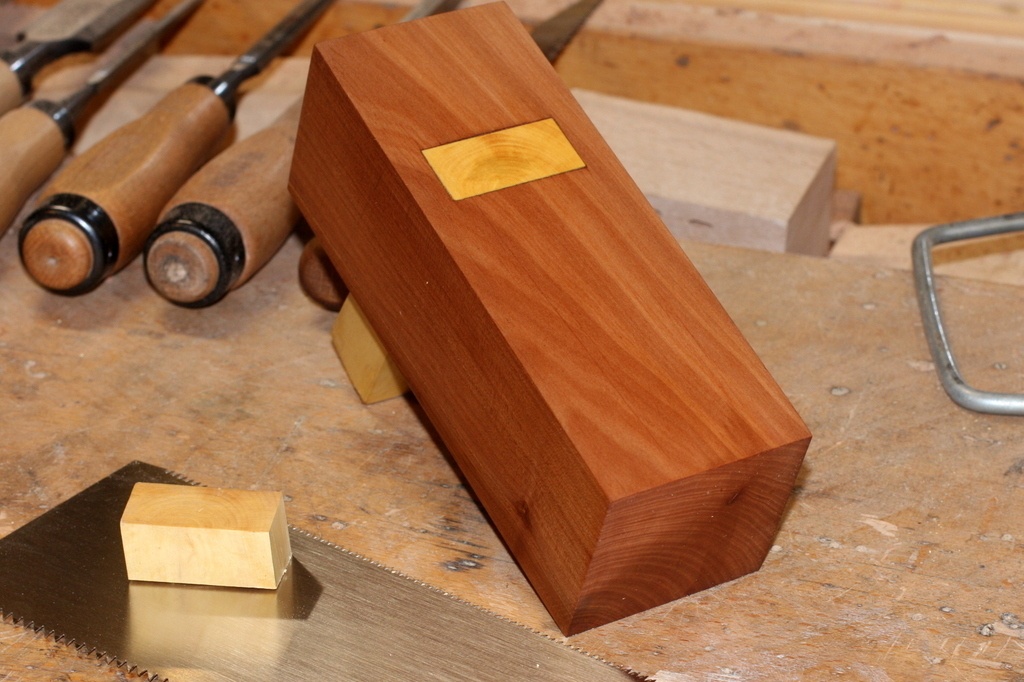

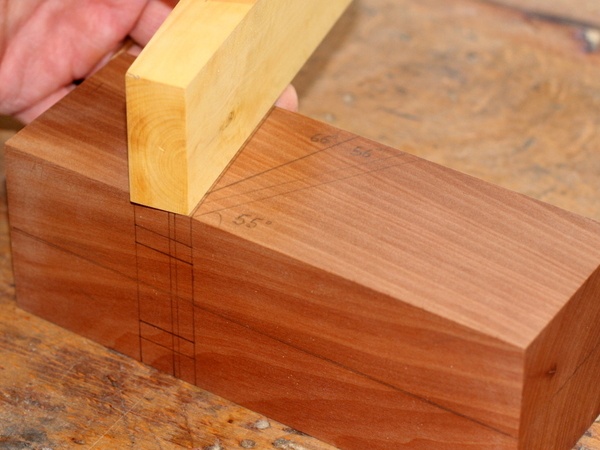

Maintenant je positionne le bout de buis. Dans les vidéos mentionnées et chez Bill Carter, le buis est toujours orienté avec les cernes extérieurs vers le nez du fût. Je suis cette tradition.

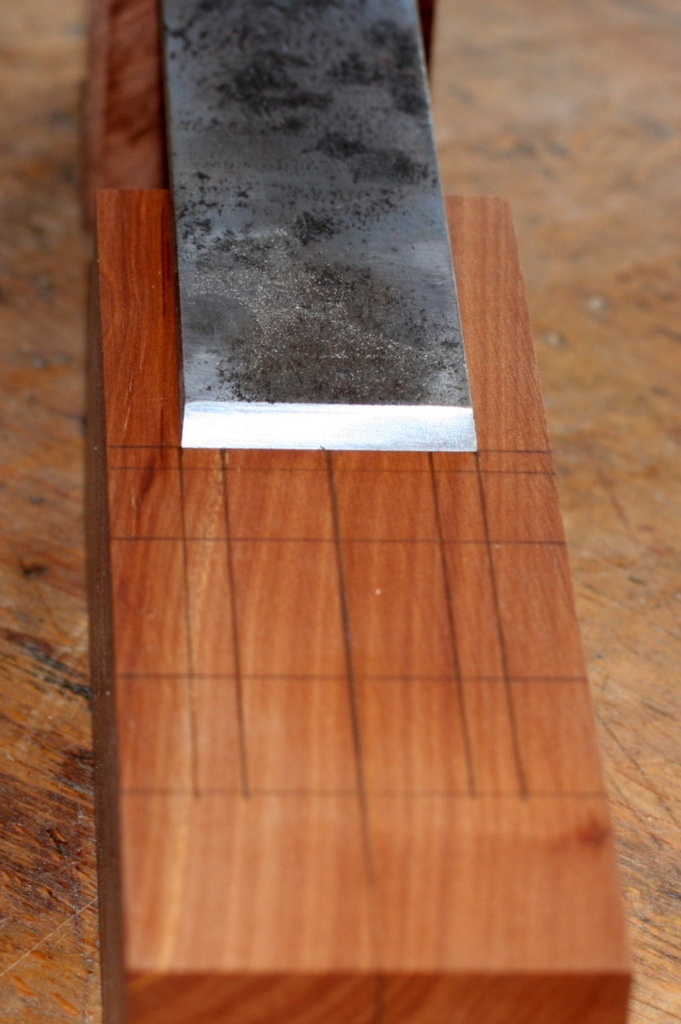

Avec le fer, je trace maintenant les parois de la mortaise en haut en sur la semelle.

Publié Mis à jour

Partager

Embouchure

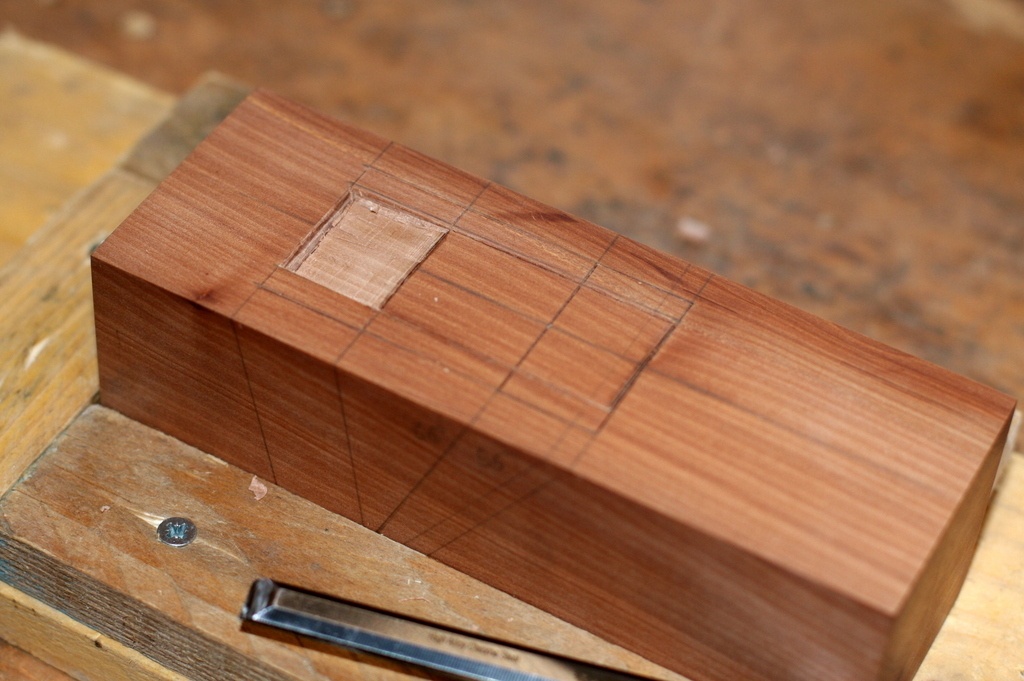

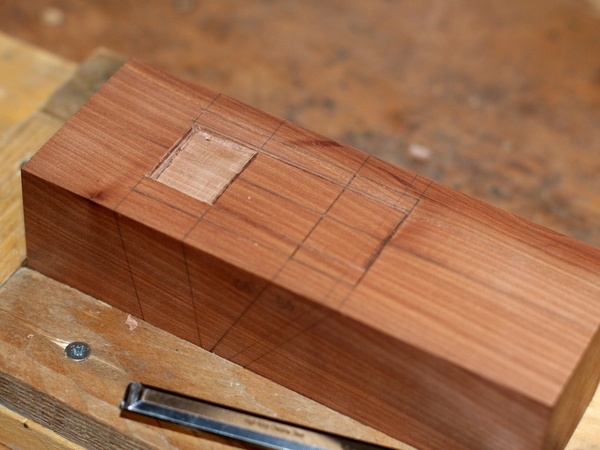

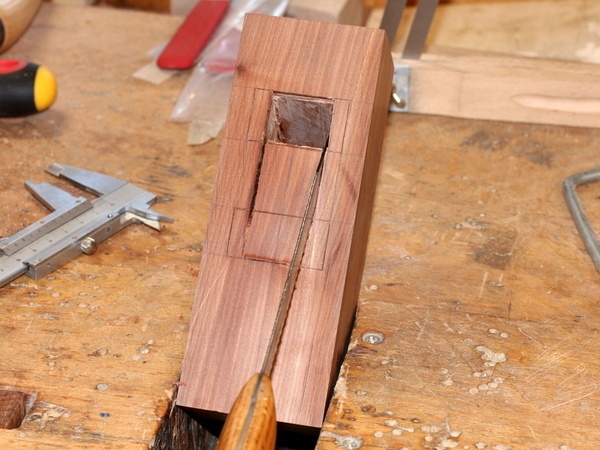

Je commence avec la mortaise pour la pièce de réglage de la lumière. Avec un ciseau je marque le périmètre en haut et sur la semelle.

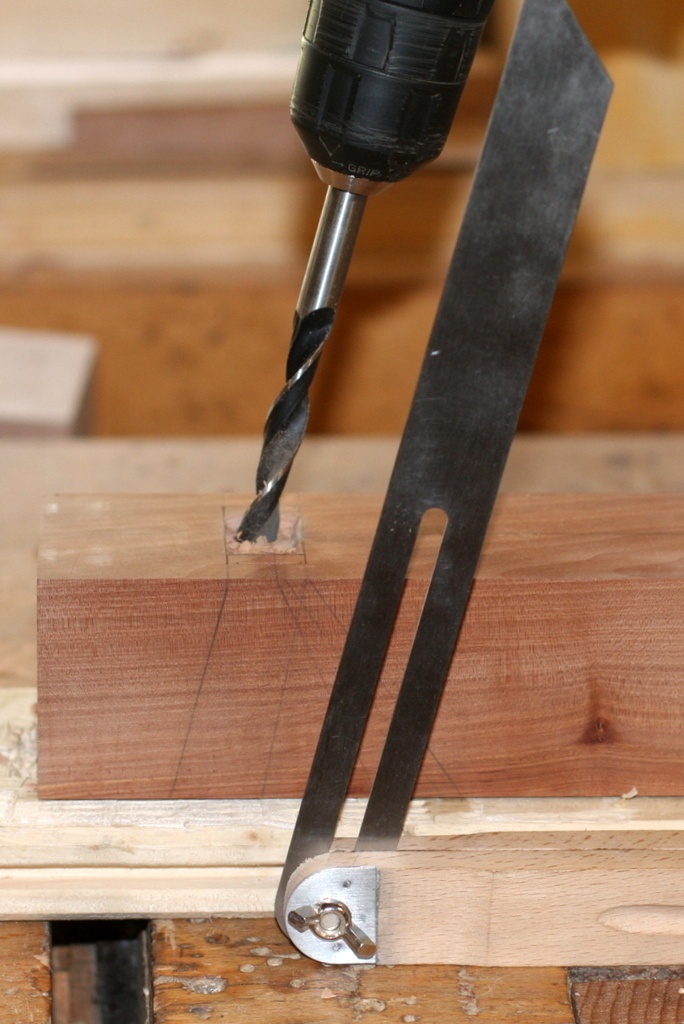

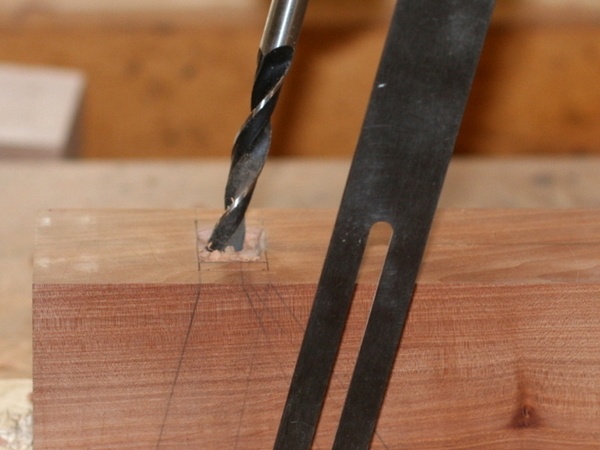

Je perce deux trous avec une mèche de 10mm. J'utilise une fausse équerre pour m'aider à garder le bon angle pendant le perçage.

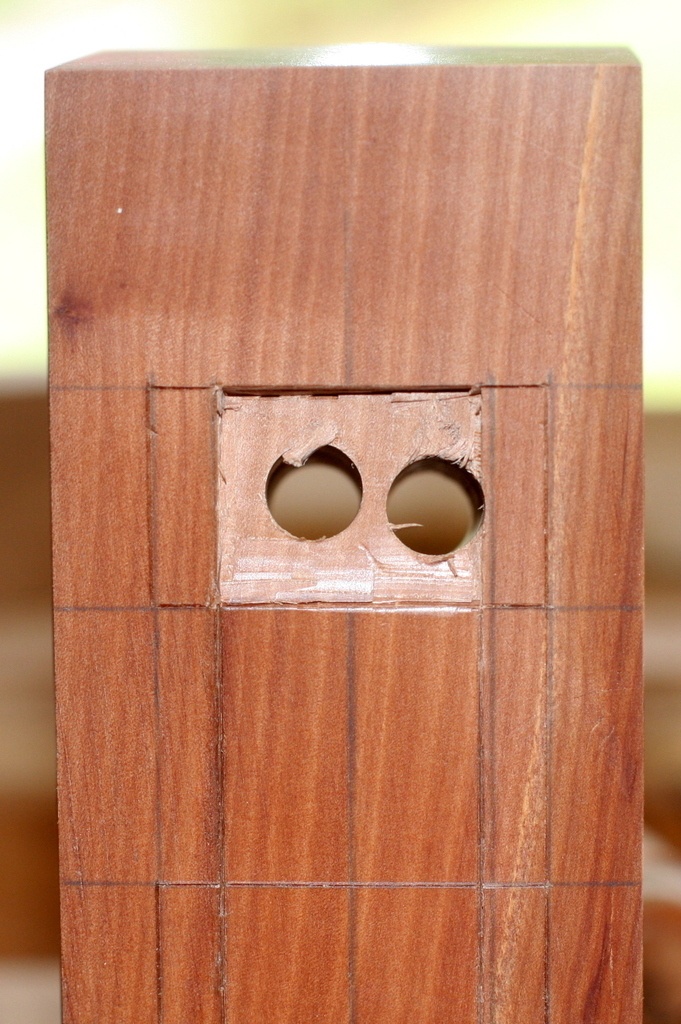

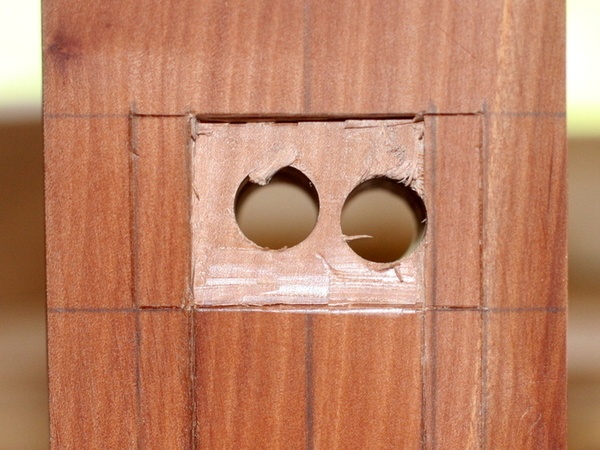

Voici le résultat. Puis j'enlève le reste avec un ciseau en laissant un peu de matière autour des parois.

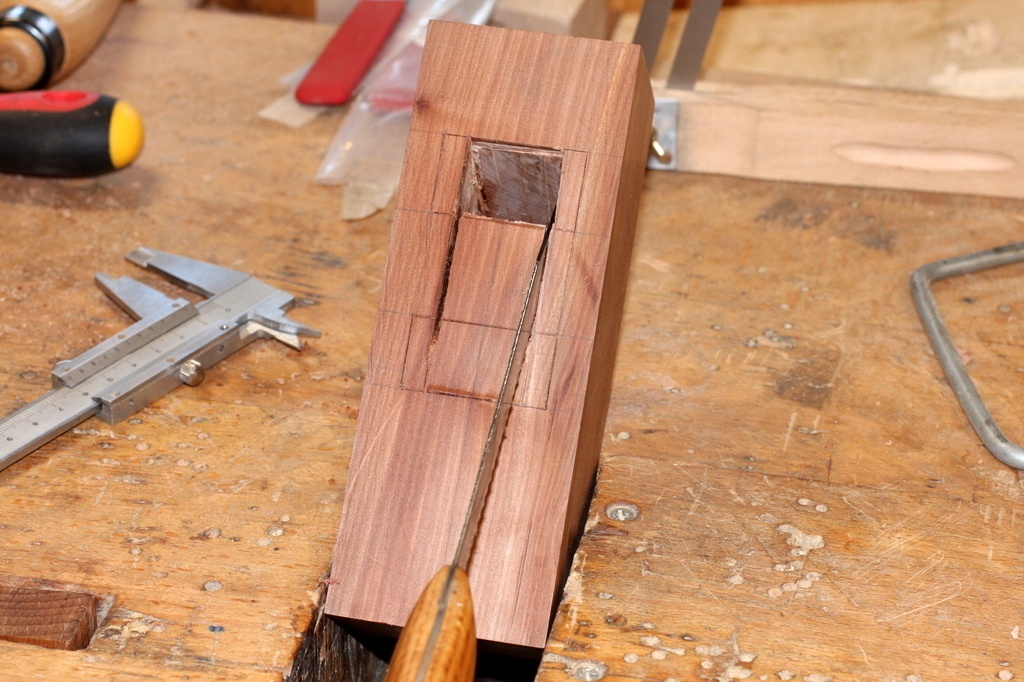

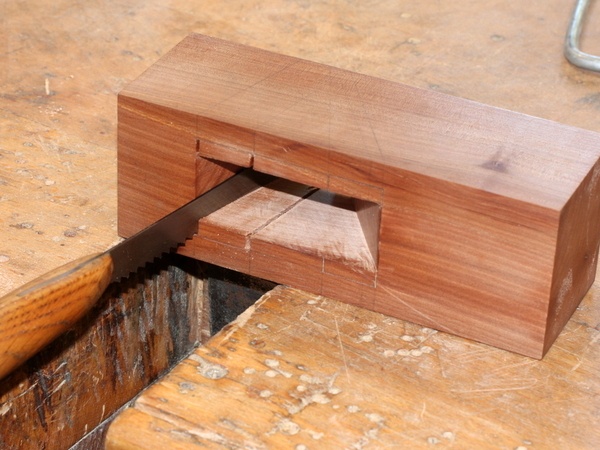

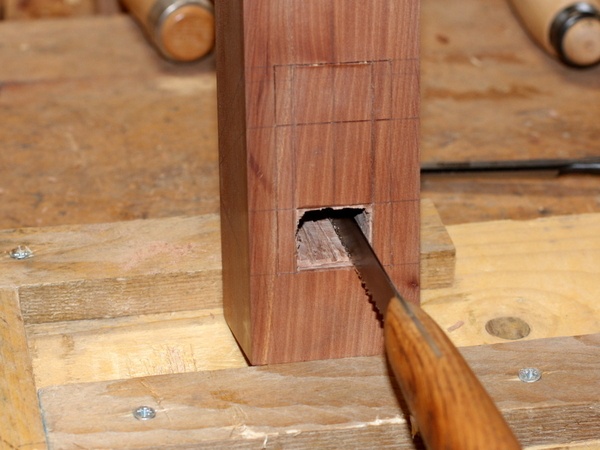

Avec une scie à guichet je coupe ce qui reste sur les parois en laissant <1mm et puis j'enlève ce qui reste entre les coupes avec le ciseau.

Avec la même scie à guichet, je fais deux coupes jusqu'au lit du fer des deux côté de la mortaise.

J’enlève le reste entre les deux coupes avec le ciseau et je passe au ciseau émoussé pour aplanir le lit et les parois de la mortaise. Je vérifie que tout soit bien parallèle et plan.

Publié Mis à jour

Partager

Pièce de reglage de la lumière

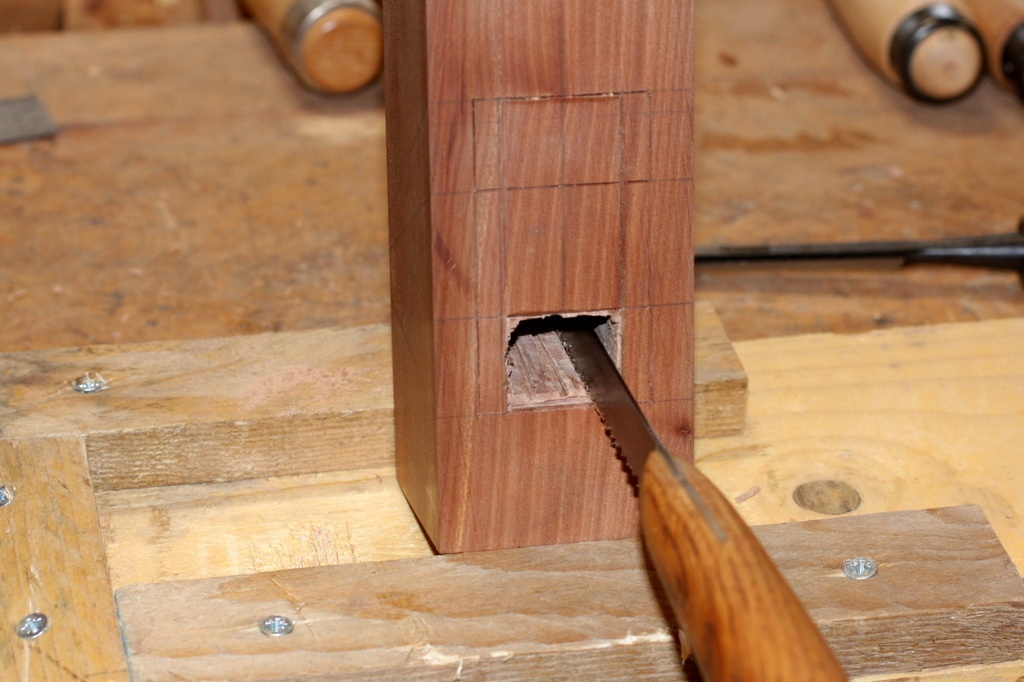

Avec la scie à guichet, je découpe les joues pour la pièce de réglage de la lumière.

Ensuite, j'enlève le reste avec le ciseau et je passe le ciseau émoussé pour rendre les parois propres. J'insère le coin en buis et je coupe ce qui dépasse côté semelle avec la scie japonaise.

Publié Mis à jour

Partager

Coin

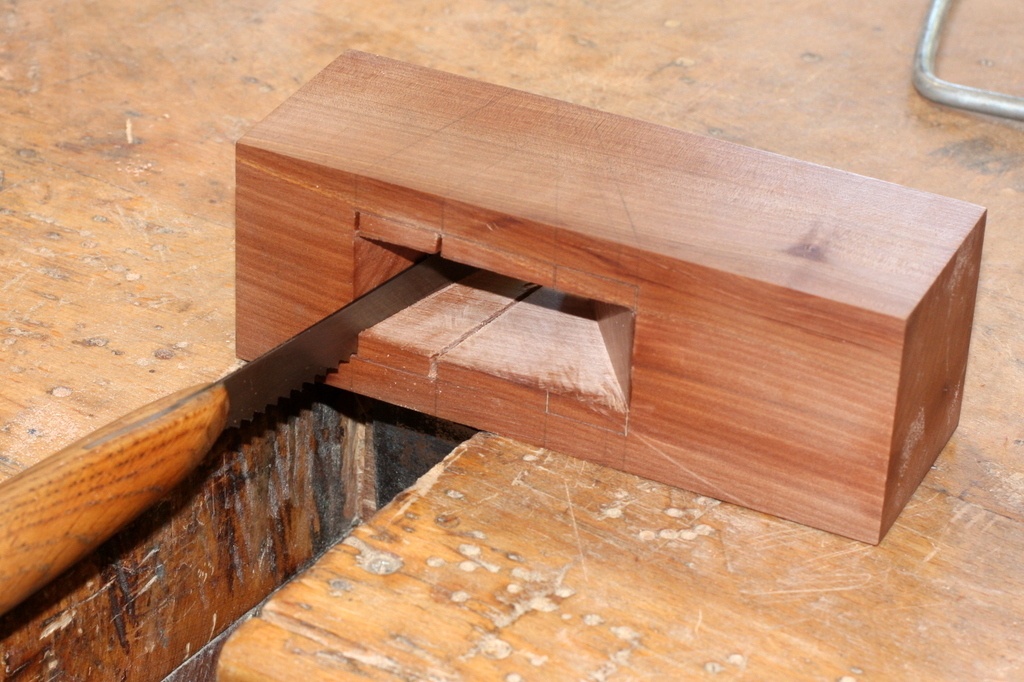

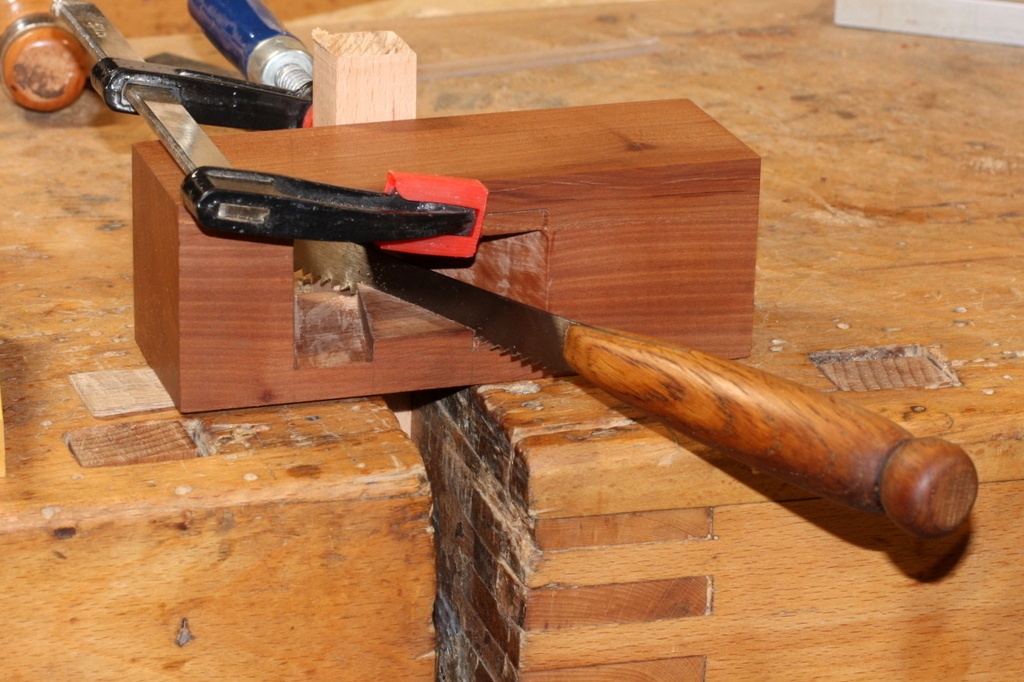

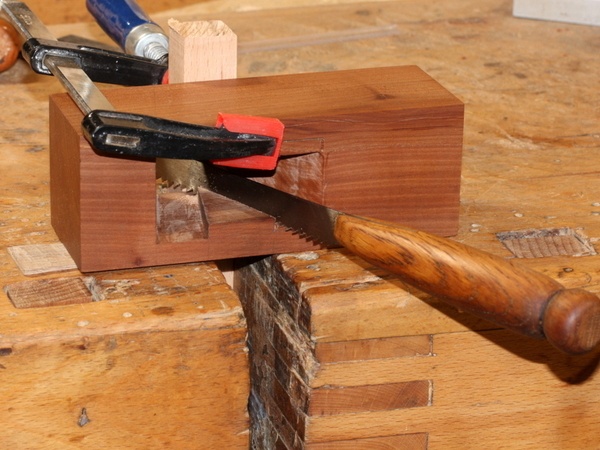

Avec la scie à guichet je coupe les joues pour le coin dans le fût. Je place un tasseau à la ligne de la coupe côté semelle et je fixe le fût avec un serre-joint. Cela me permet de guider la scie.

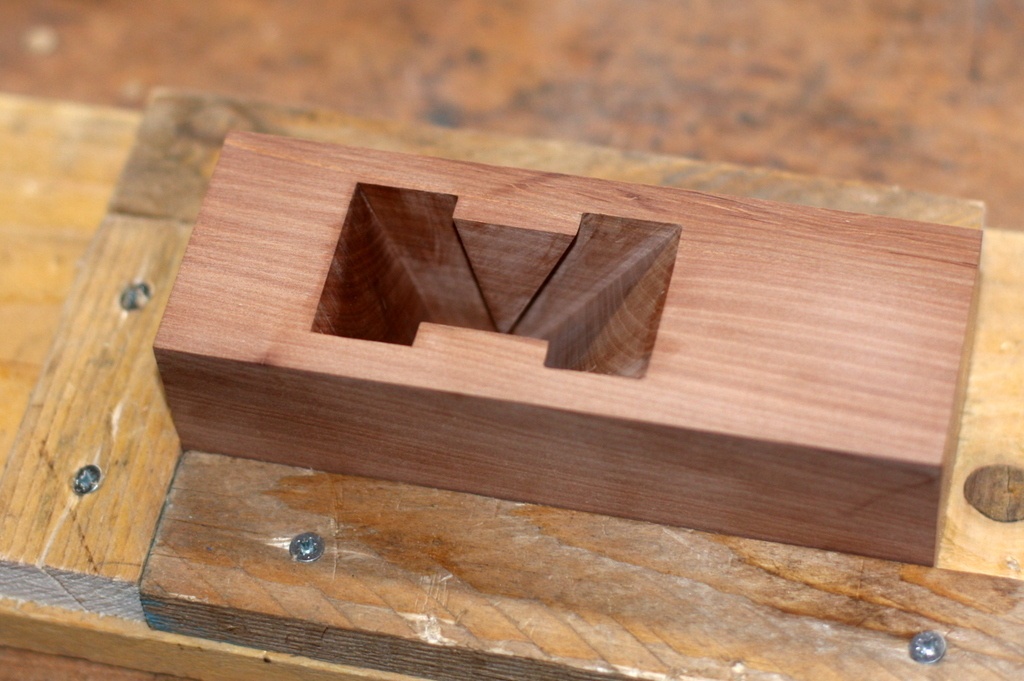

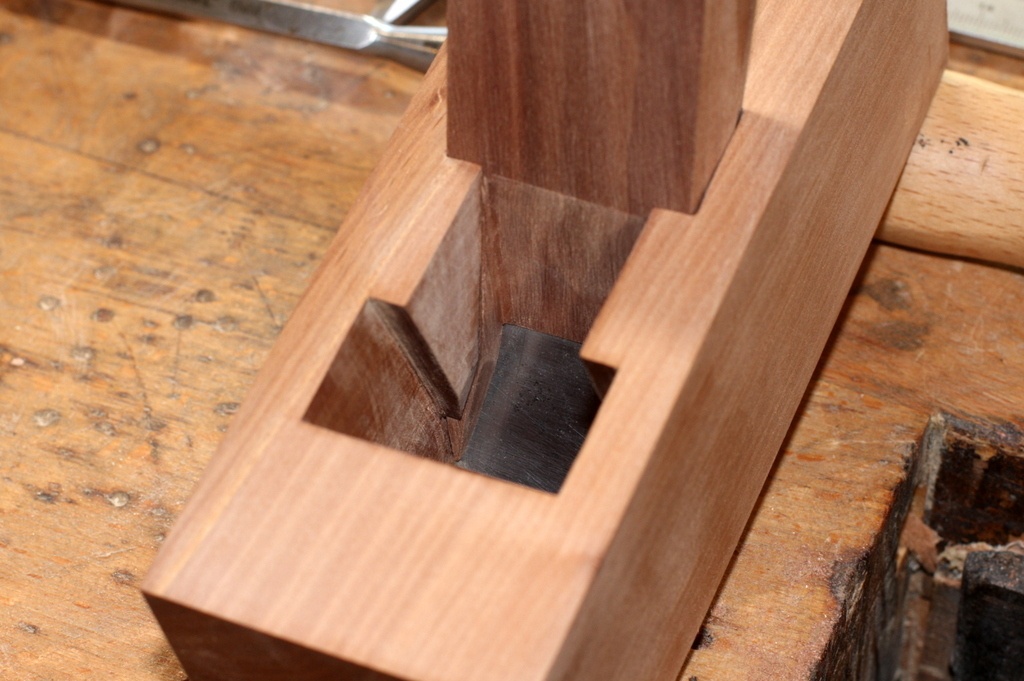

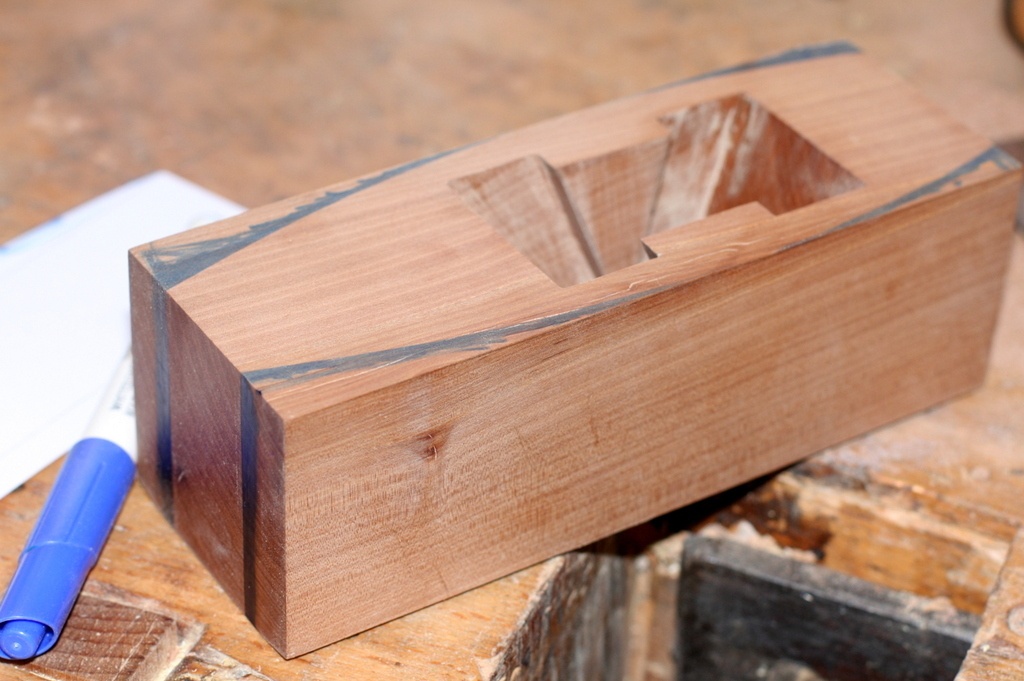

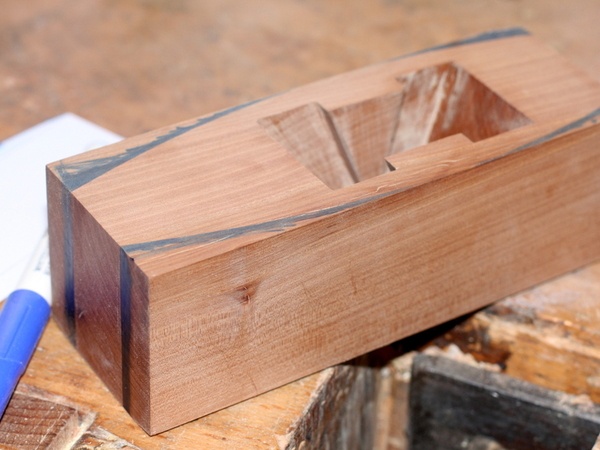

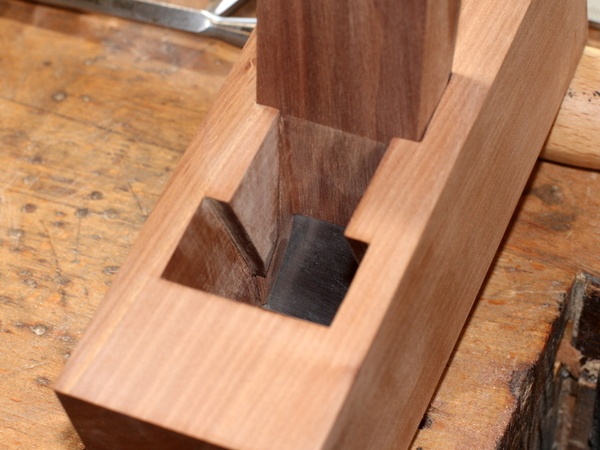

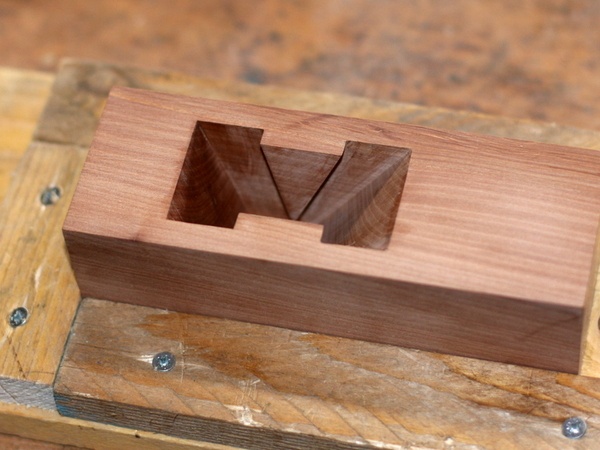

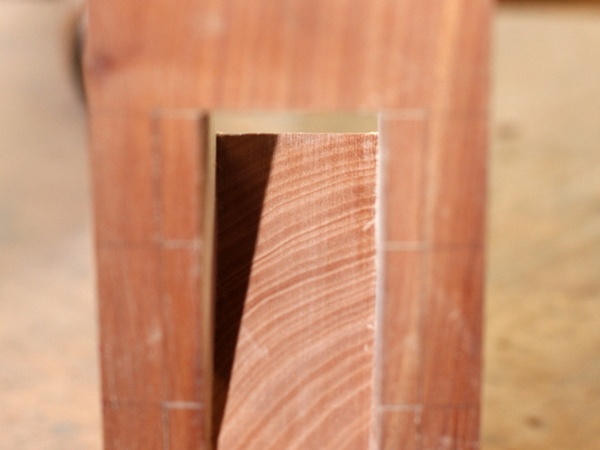

J'enlève le reste entre les deux coupes avec le ciseau. Et voilà la mortaise!

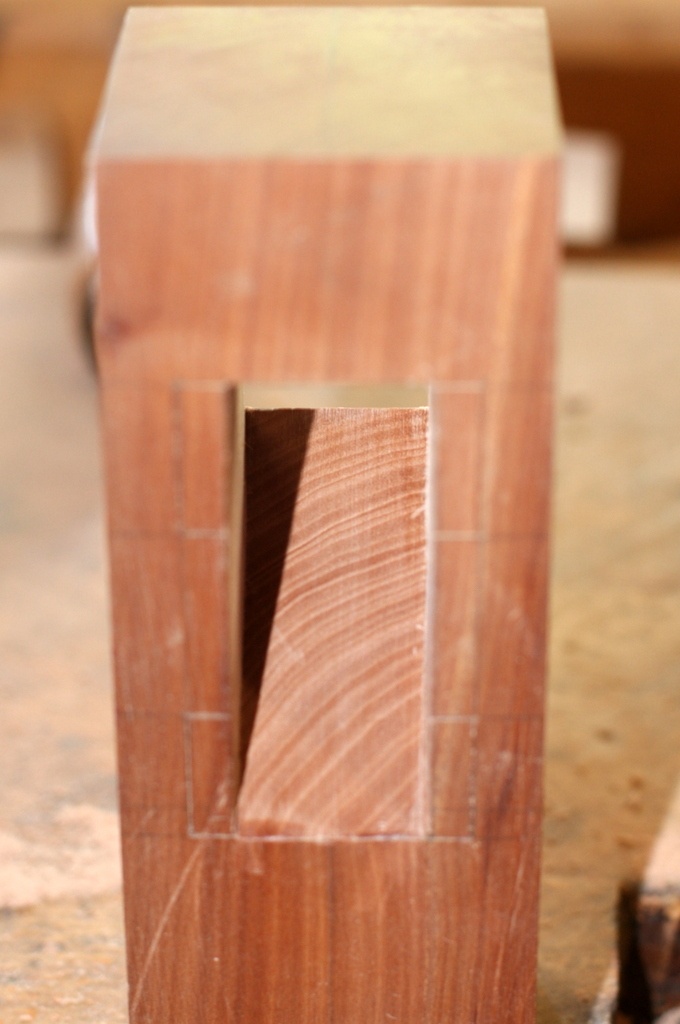

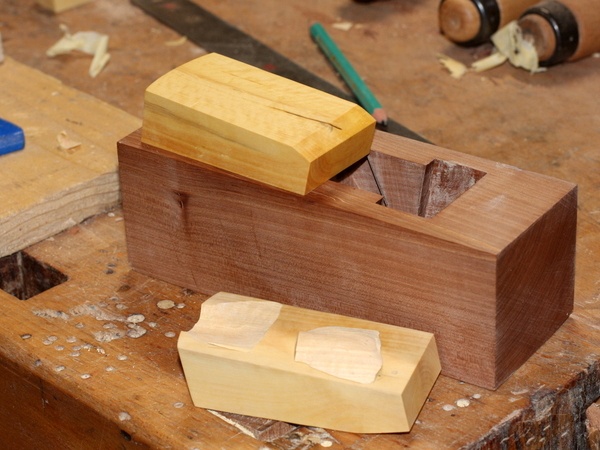

Avec le fer en place, j'ajuste le coin afin qu’il n’y ait pas de jeu. Je transfère les limites des joues sur le coin et j'évide une partie du coin pour faciliter le passage du copeau.

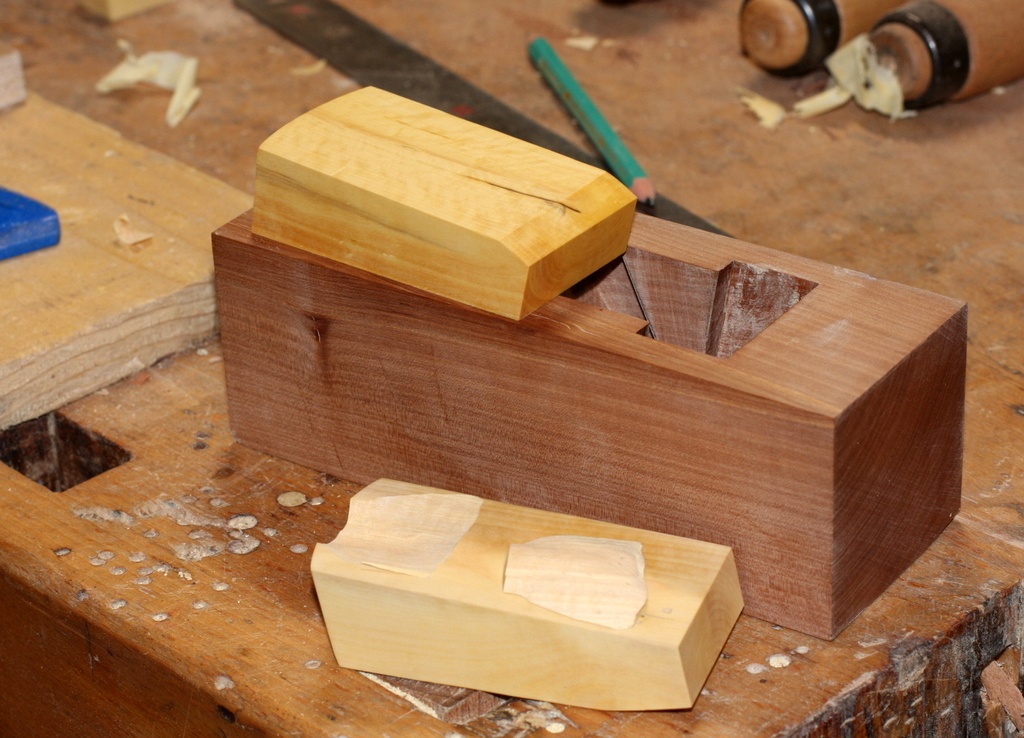

Une fois le fer et le coin sont ajustés, j'ajuste la pièce de réglage de lumière. Progressivement j'enlève la partie de la pièce côté fer, jusqu'à ce que le fer passe avec une lumière de 0,1mm. De toute évidence la pièce était trop étroite et elle finit par se fendre 😕. J'ai dû donc en faire une autre.

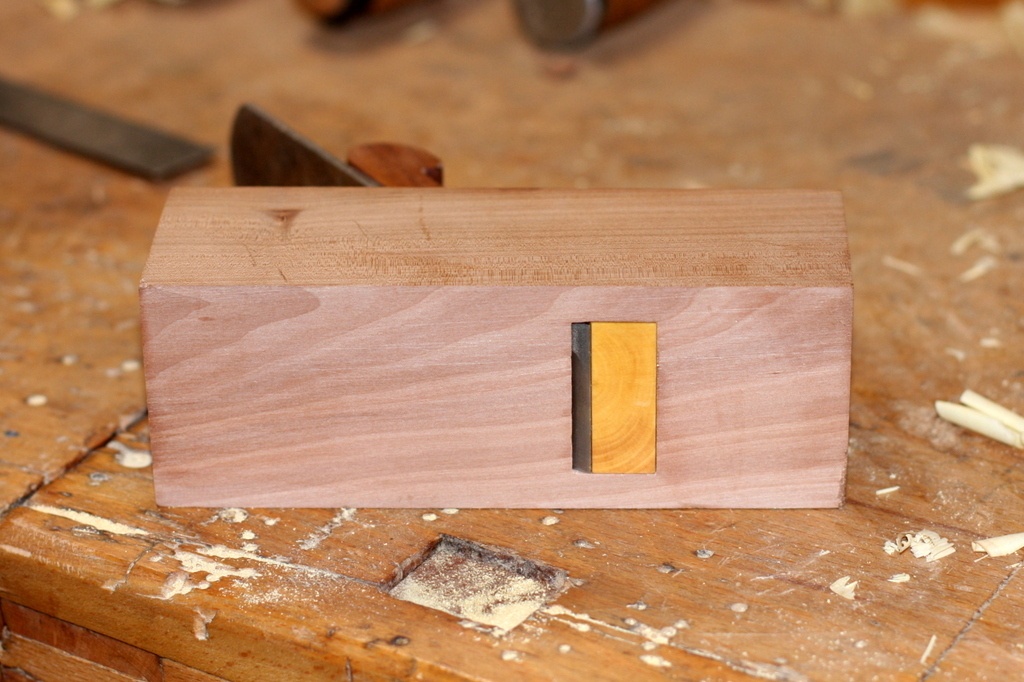

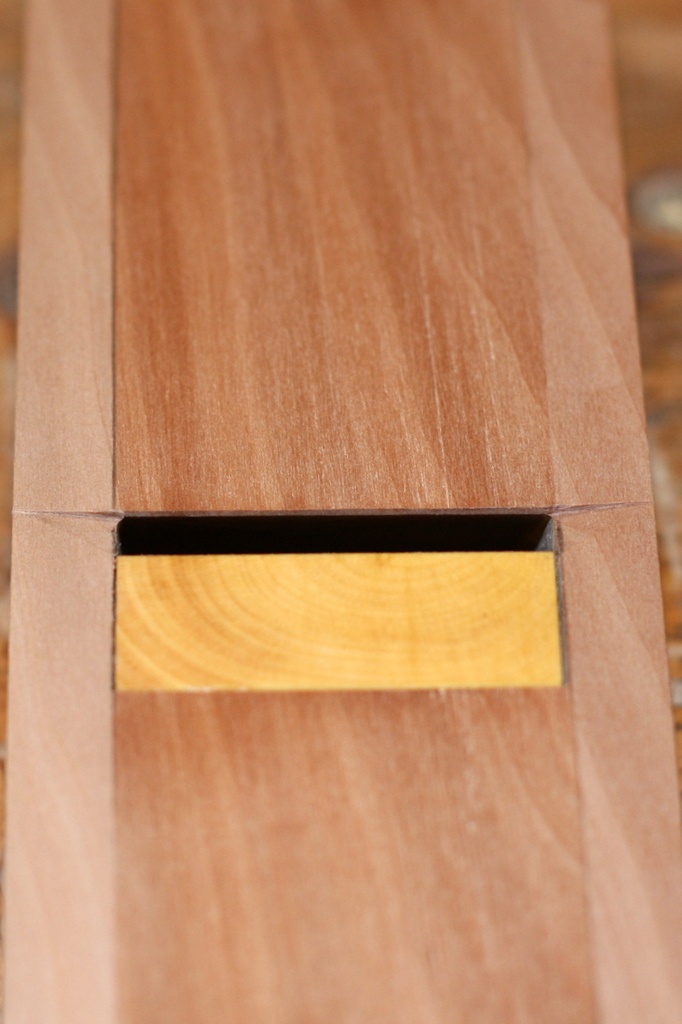

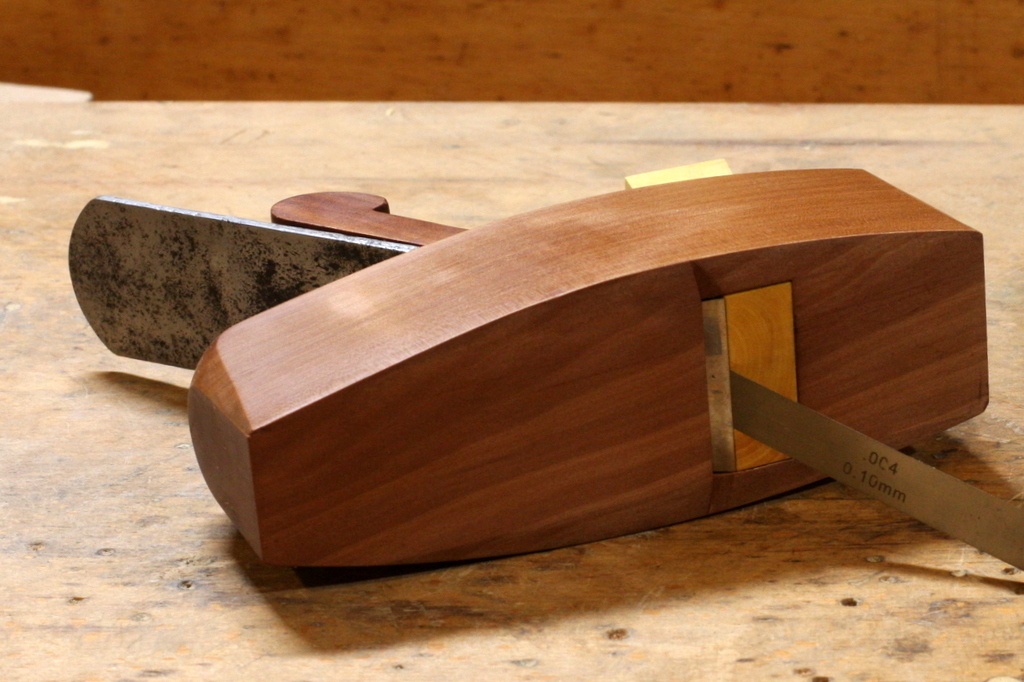

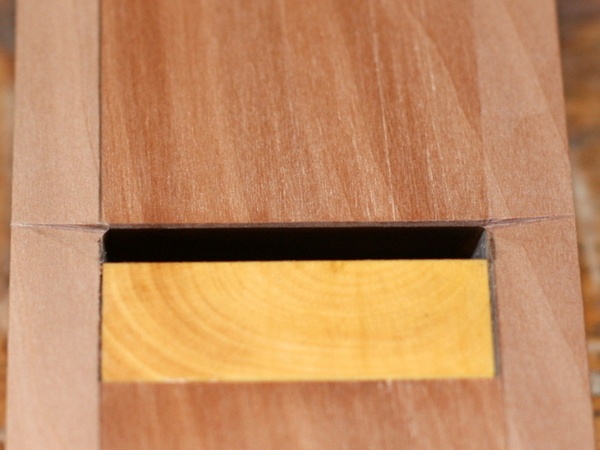

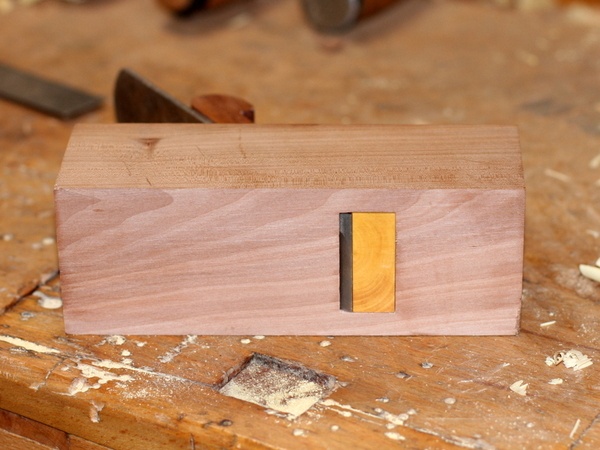

Voici le résultat avec la pièce de réglage sur place. La lumière est environ 0,1mm.

Publié Mis à jour

Partager

Semelle (mimi)

La semelle d'un rabot, c'est la partie la plus délicate. Surtout pour un rabot de finition. Pour les rabots en bois, elle doit être soigneusement entretenue avant chaque utilisation et révisée entre les saisons à cause des changements dimensionnels du fût.
Pour faciliter cet entretien, j'applique la technique japonaise appelée "mimi". Elle permet de réduire la surface de contact de la semelle (donc la surface à entretenir) et en même temps contribue à la qualité de la surface rabotée (les copeaux fins, qui ont la tendance de rester coincés de deux côtés du fers, peuvent maintenant s’échapper des deux côtés sans laisser des traces sur la surface rabotée).
Pour plus d'information sur l'utilité et la réalisation de cette technique je conseille de consulter l’article publié par TOSHIO ODATE dans American Woodworker.

Publié Mis à jour

Partager

Forme navette

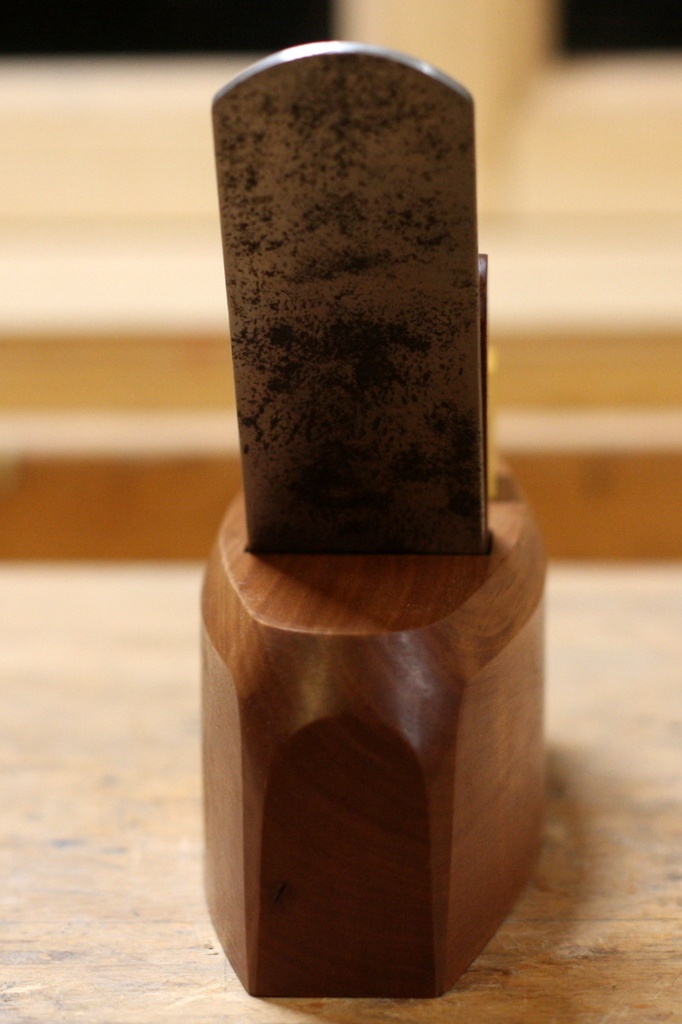

En principe, le rabot est maintenant parfaitement fonctionnel. Toutefois, un petit effort le rendra plus agréable à utiliser. Je prépare un contour de navette en papier et je le reporte au dessus et sur la semelle du rabot.

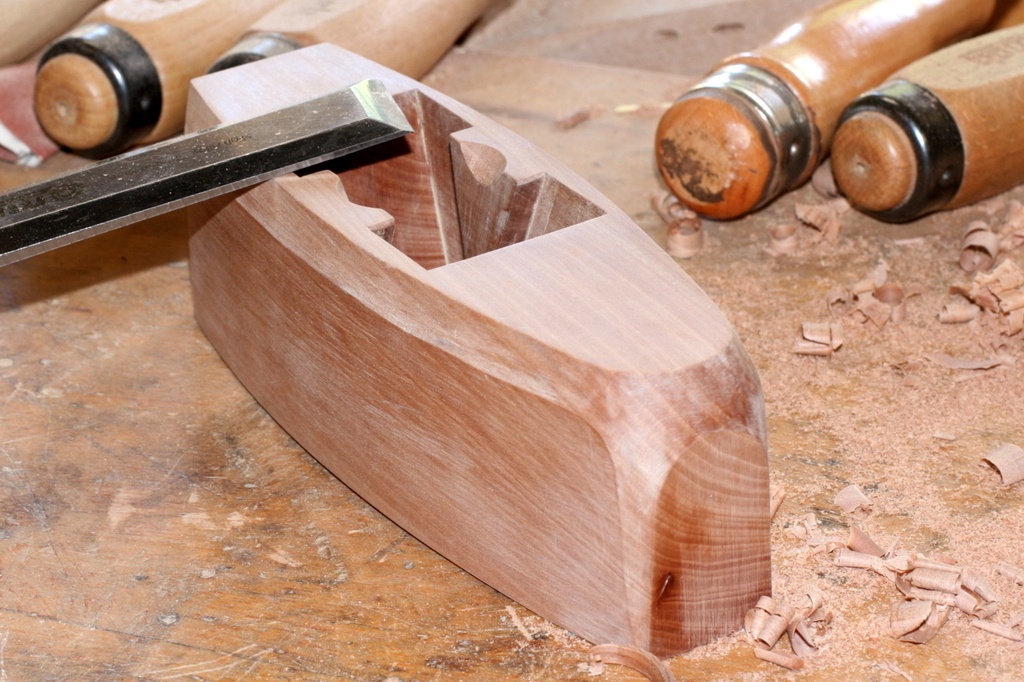

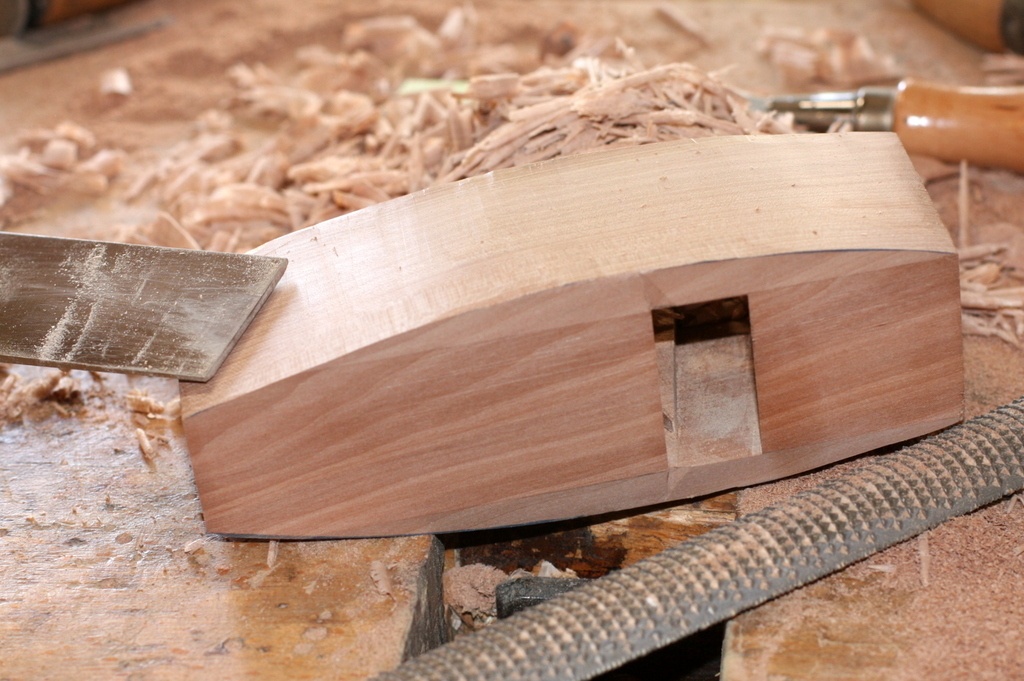

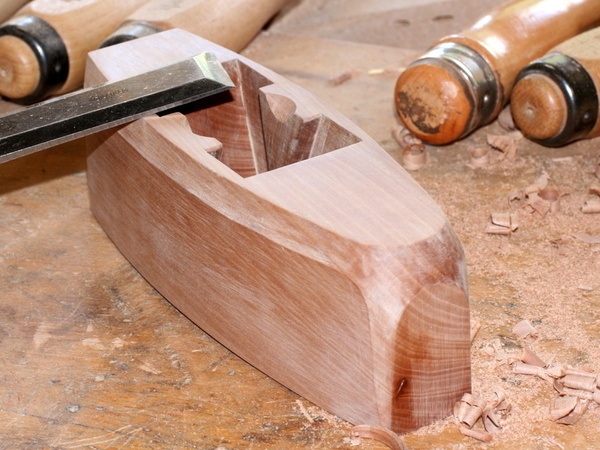

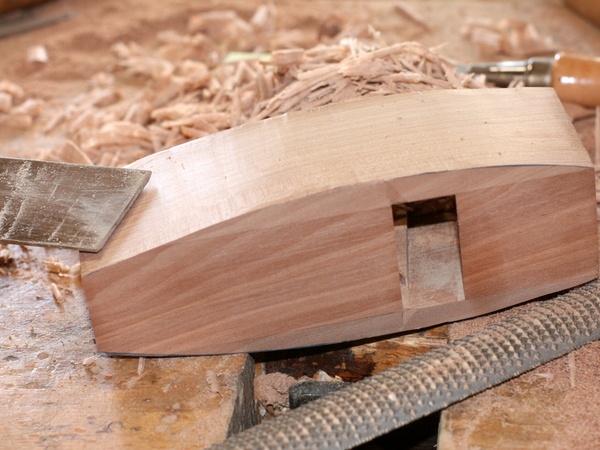

Avec une râpe et un ciseau émoussé je donne la forme voulue au rabot.

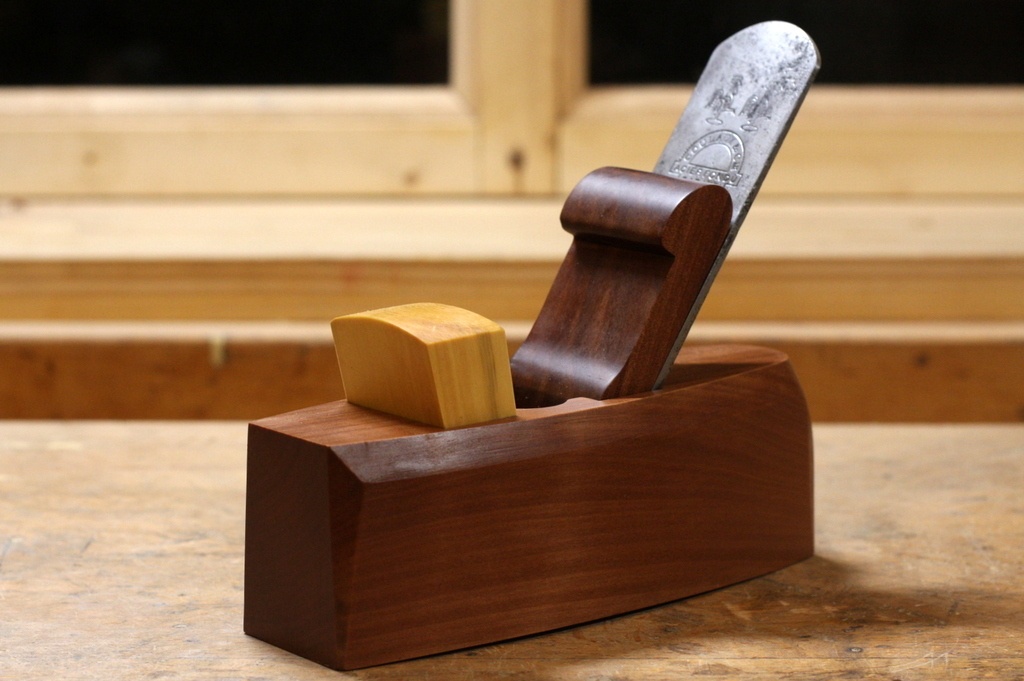

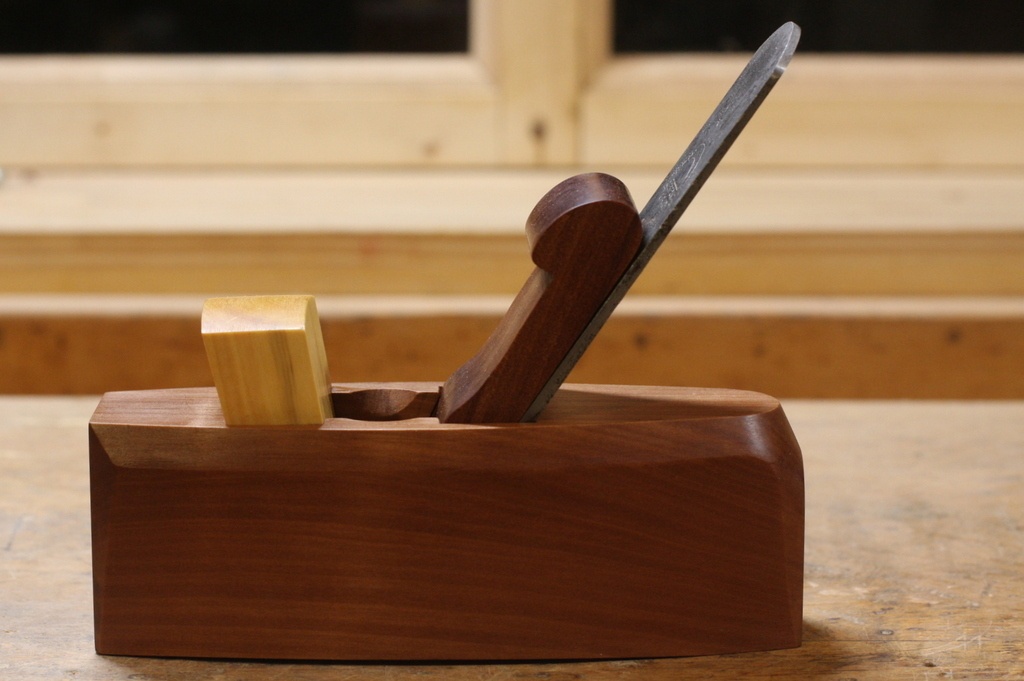

Et je rajoute les chanfreins. Maintenant le rabot est fini.

Publié Mis à jour

Partager

Finition

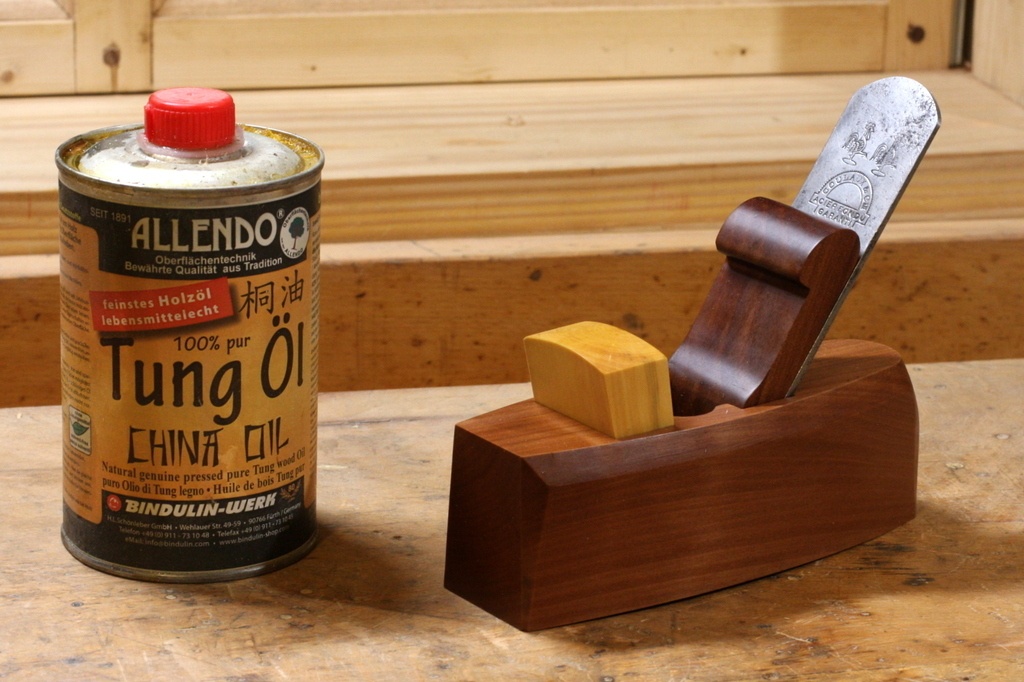

Pour donner à ce bijou un peu d'éclat, je le ponce et couvre avec un mélange (50/50) de l'huile de Tung et de White Spirit. Le lendemain, je rajoute encore une couche de l'huile de Tung pur. Voici le résultat.

Publié Mis à jour

Partager

Explications

Cette roubrique est destinée pour ceux qui se demandent, pourquoi utiliser un rabot avec une lumière fine si on peut avoir une surface lisse aussi bien en utilisant un rabot avec contrefer.
Sur le fonctionnement du contrefer je vous coseille la vidéo ci-dessous réalisée par Faculty of Education Art and Science, Yamagata University, Japan.

Dans les images qui suivent, j'essaie d'expliquer:

  • Comment des éclats apparaissent quand on rabote à contrefil.
  • Comment fonctionne le contrefer et où sont ses limites.
  • Comment fonctionne une lumière fine pour éviter des éclats dans les bois durs.

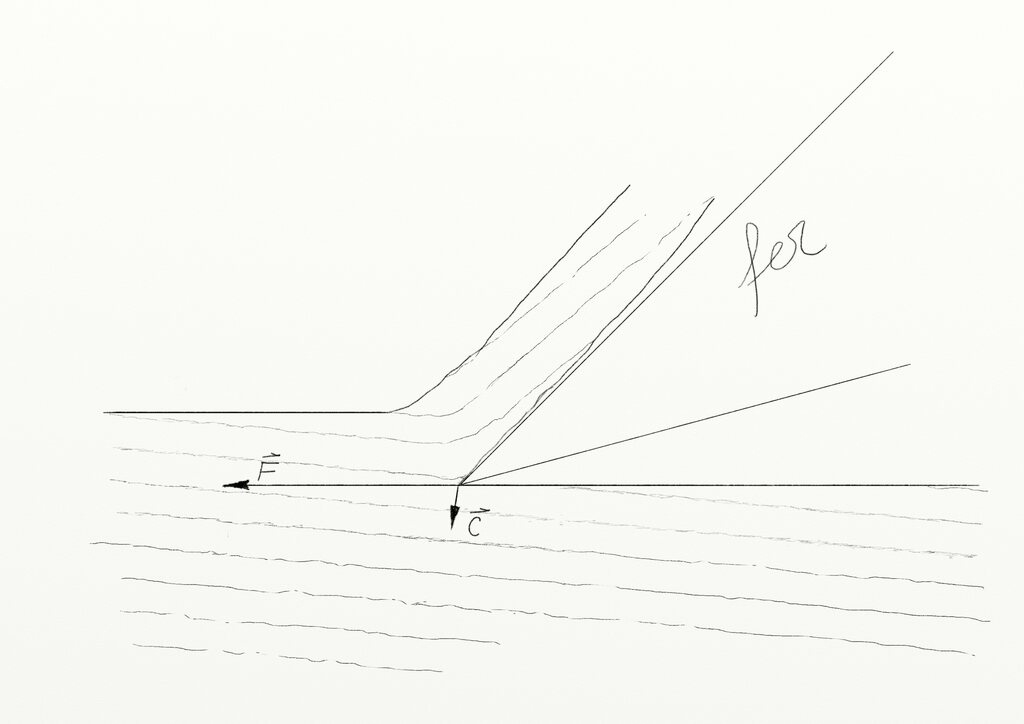

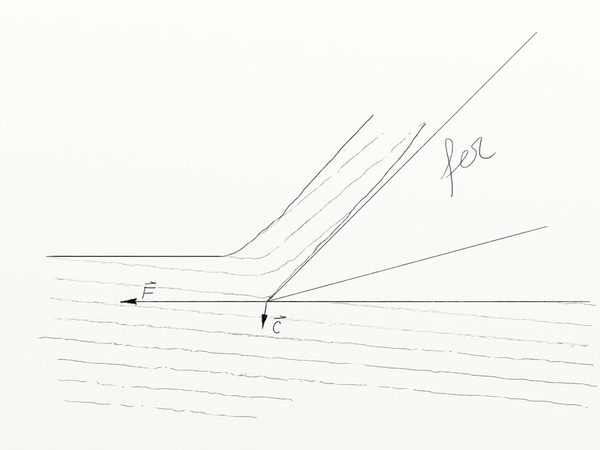

    En gros, on peut considérer le bois comme un composite constitué de fibres ligneuses collées ensemble par la force adhésive de la cellulose et l’hémicellulose. Quand on rabote dans le sens du fil, la projection de la force introduite par le fer (F) sur l’axe de la force adhésive (C) est dirigée dans le même sens. Les fibres ne se séparent donc pas et il n'y a pas d'éclatements.

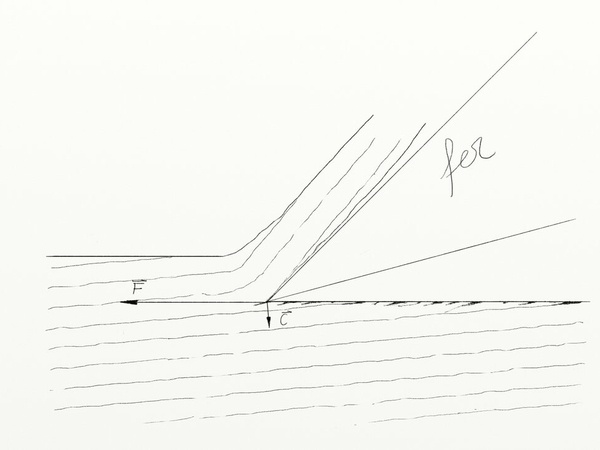

Quand on rabote contre le sens de fibres, la projection de la force F sur l’axe C est dans le sens inverse. Si la projection F sur l'axe C dépasse la force C en magnitude, les fibres se séparent. Par conséquent, la surface rabotée est de moindre qualité.
Pour éviter les éclatements, on peut réduire la profondeur de la coupe (comme dans le film japonais). On peut également réduire la force F en affûtant le fer. La force de pression du fer est proportionnelle à la surface du contact entre le bois et le tranchant du fer. En affûtant, on démunie cette surface et par conséquent la force F.

Toutefois, si l'affûtage ni la diminution de la profondeur de la coupe n'aident pas, on peut compenser la force F en créant une force opposée.

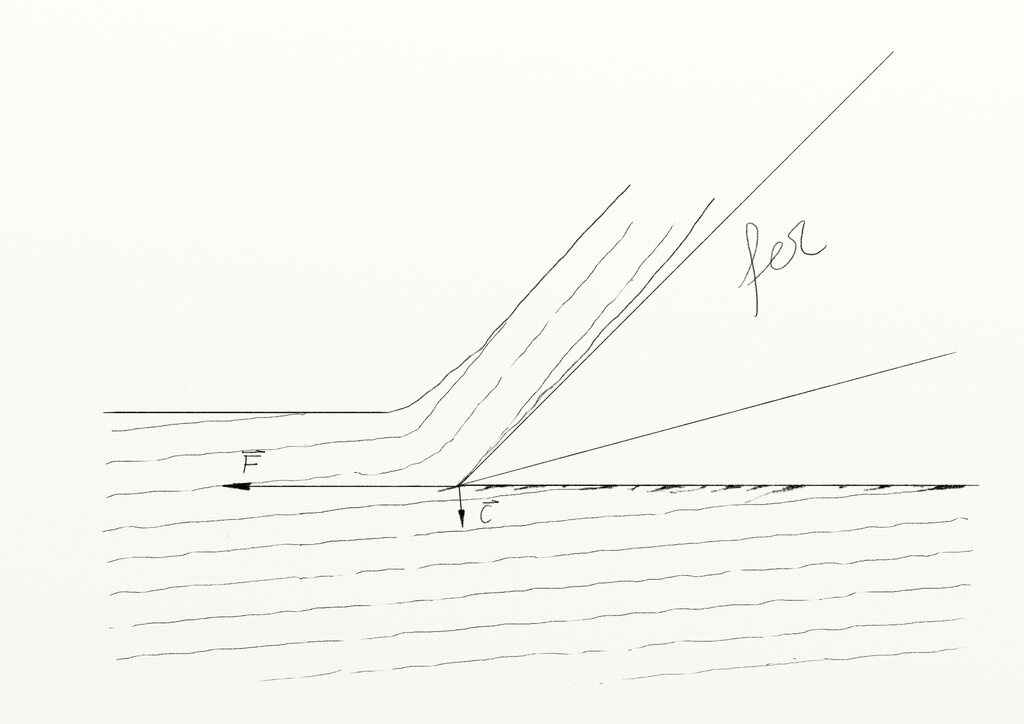

L’approche traditionnelle, c’est d’augmenter l’angle d’attaque du fer. En ce cas, on introduit une pression supplémentaire dans la zone du contact entre le fer et le boi. Cette pression permet de diminuer les éclatements mais en même temps elle réduit la qualité de la surface rabotée, en rendant la coupe moins “nette”. L’angle d’attaque optimal dépend de la dureté du bois. Il est faible pour les bois souples (35° à 45° pour les résineux) et plus élevé pour les bois durs (45 à 60° pour les bois durs et jusqu’à 70° pour les bois tropicaux). Cette approche permet d’améliorer la qualité de la surface rabotée. Toutefois avec un contrefil difficil, on est obligé de prendre recours à d’autres techniques.

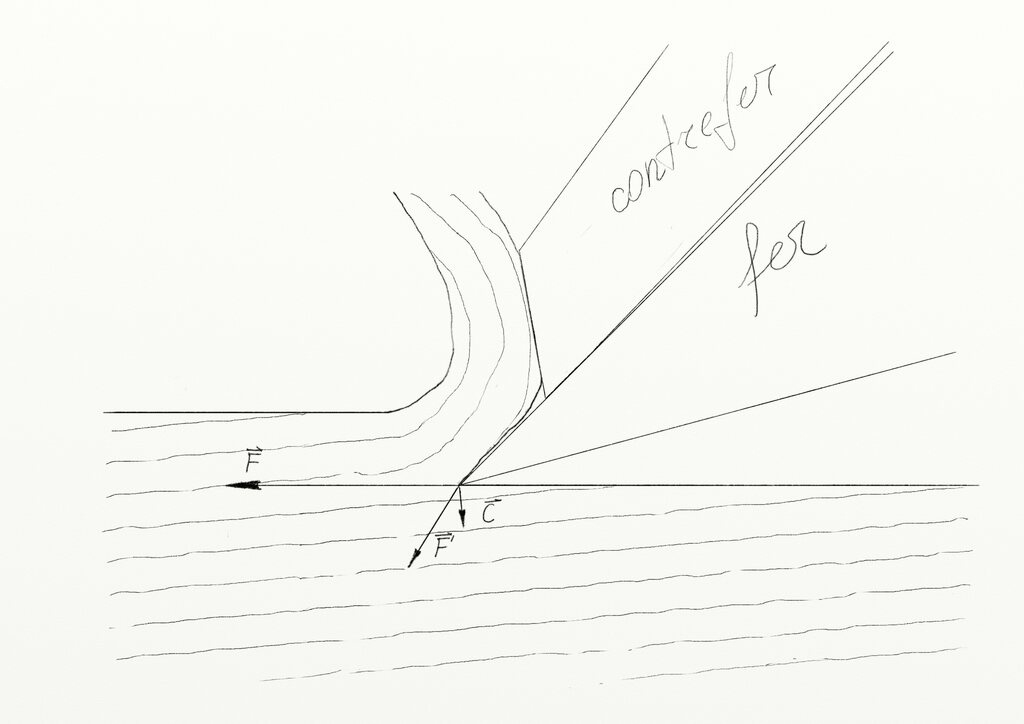

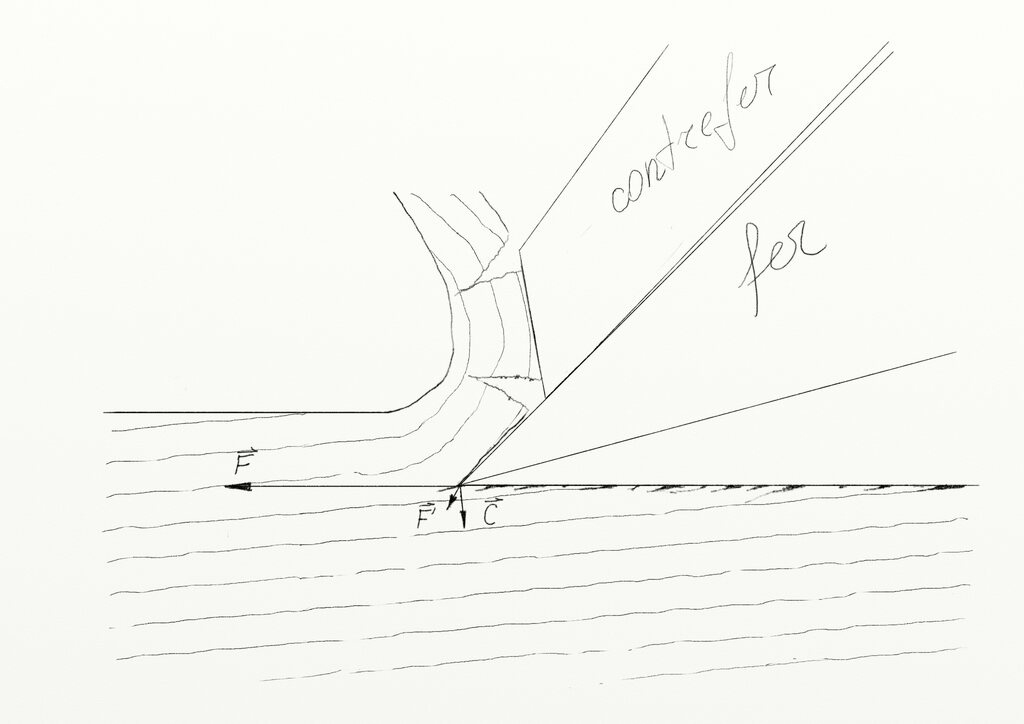

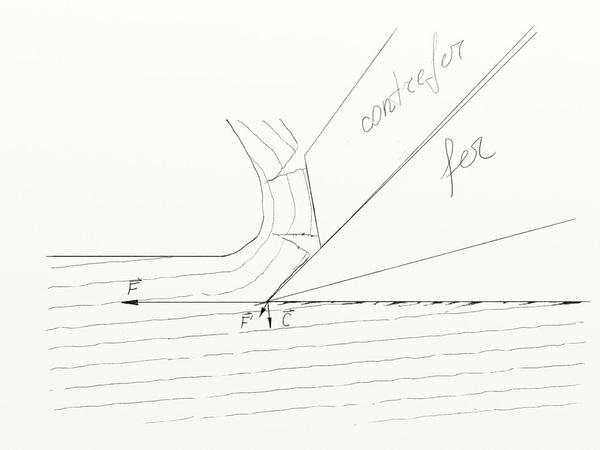

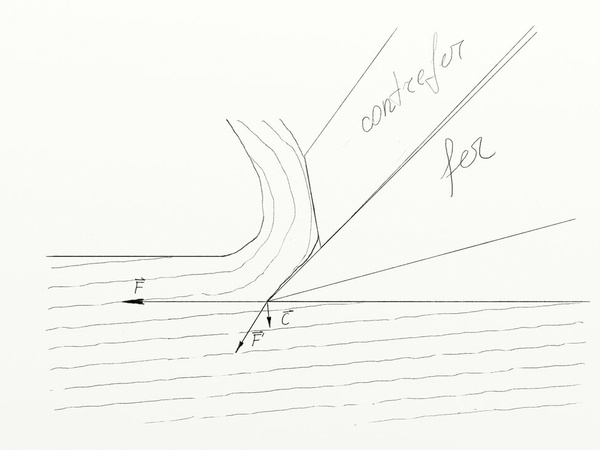

La première technique c'est d'utiliser un contrefer. Le contrefer crée une force F' dirigée dans la même direction avec la force d'adhésion C. L'efficacité du contrefer dépend de sa géométrie (la somme de l'angle du contrefer et de l’angle d’attaque doit être supérieur à 90° par rapport à la surface) ainsi que de sa position (la distance entre le contrefer et le tranchant doit être égale à l'épaisseur du copeau). Bien entendu, cette force F' est créée par la personne qui rabote. En conséquent, c'est plus dur de pousser un rabot possédant un fer avec contrefer qu'avec un fer simple.

Pourtant l'expérience nous montre que le contrefer ne permet pas toujours d'éviter des éclatements. Surtout pour les bois durs et fragiles (nombreux bois tropicaux, mais aussi du buis et d'autres). L'essence utilisée dans le film japonais était Magnolia obovata, une essence souple avec une densité d'environ 0,5 g/cm³ (le chêne a une densité de 0,7 g/cm³ et certains bois tropicaux peuvent avoir une densité supérieure à 1,0 g/cm³).
Le contrefer est bien efficace pour le magnolia et d'autre bois "souples" mais perd son efficacité pour les bois plus durs et plus fragiles. Je n'ai jamais fait une observation microscopique comme présentée dans le film japonais, mais je suppose qu’un copeau rigide et fragile ne permet pas de transmettre la force de pression du contrefer, puisqu'il se brise (peut-être c’est pourquoi on appelle le contrefer aussi « brise-copeaux » 😀).

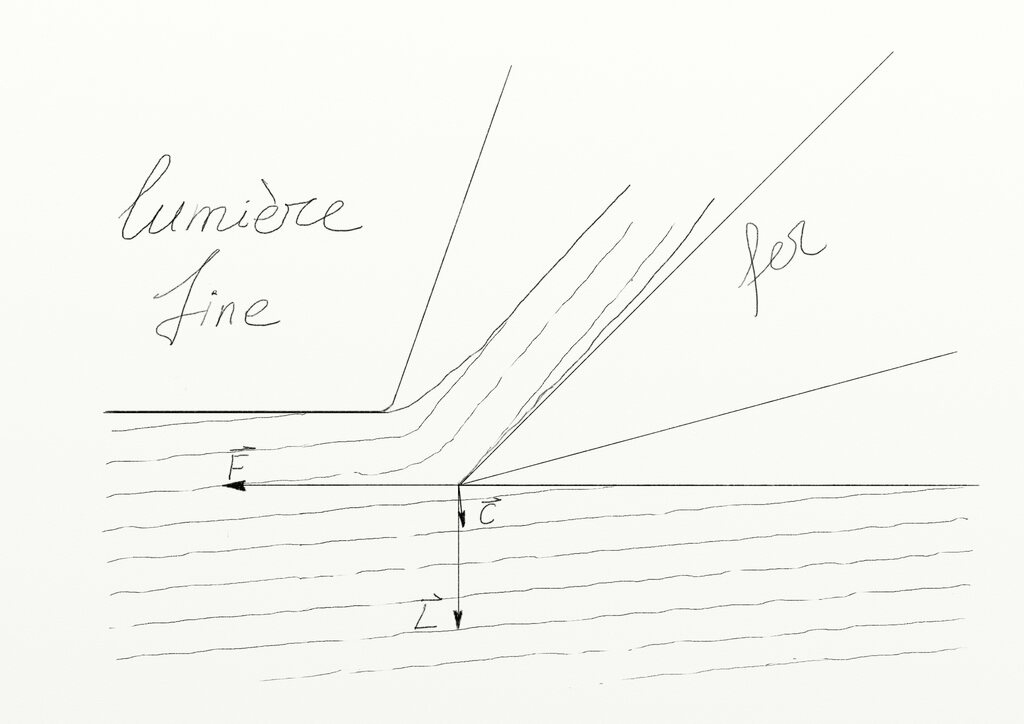

Dans ce cas, on peut s’aider en introduisant une force compensatrice par la pression sur le copeau le plus près possible du contact entre le bois et le tranchant. Cela peut se faire avec une lumière fine comme c'est montré dans l'image ci-dessous. La lumière ne doit pas être trop large. Dans le cas contraire, la force L sera trop faible. Toutefois, elle ne doit pas être trop étroite non plus pour laisser passer le copeau.

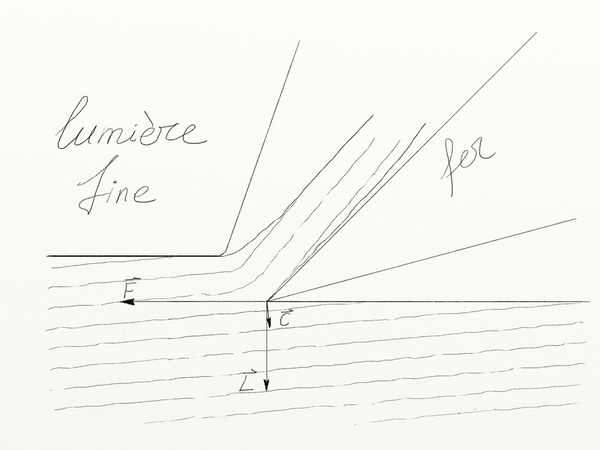

Ce type de rabot avec une pièce du réglage de la lumière permet de réaliser une lumière très fine. En cas d'usure, on peut facilement réajuster la lumière en enlevant la pièce de réglage et en la rabotant du côté opposé au côté en vis-à-vis du fer. Dans une de ses vidéos, Bill Carter explique l'ajustage de la pièce du réglage de la lumière.
J'espère que ce pas-à-pas donnera envie aux autres de fabriquer un rabot de ce type.
