Escalier circulaire lamellé collé

Mis à jour

Partager

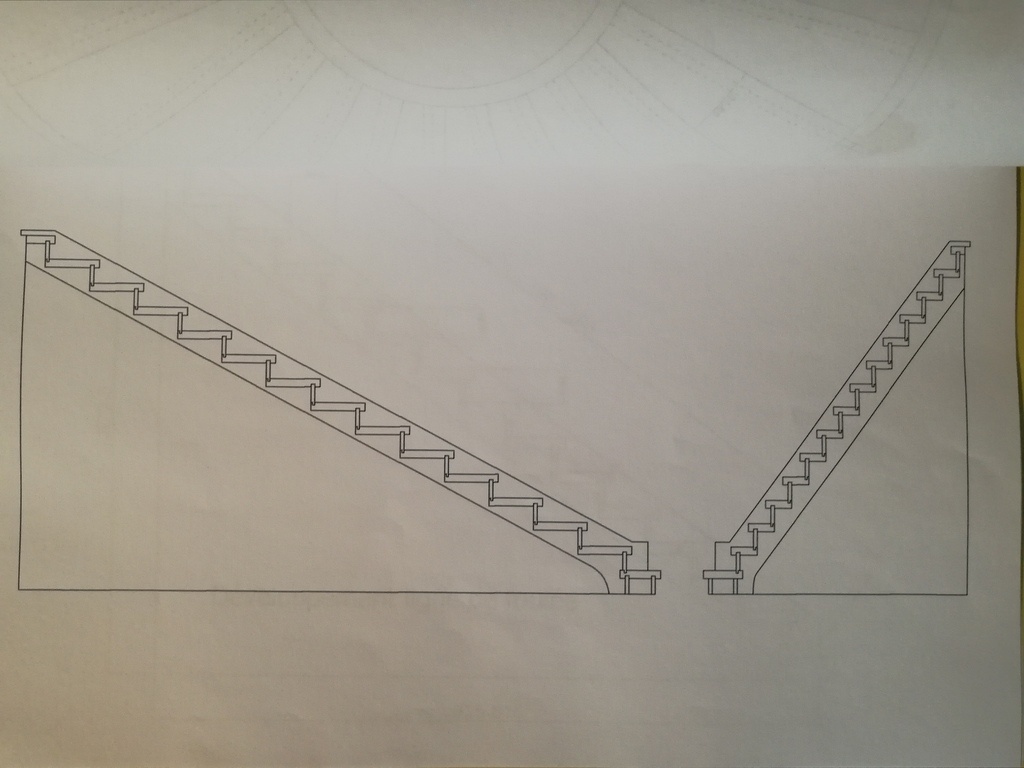

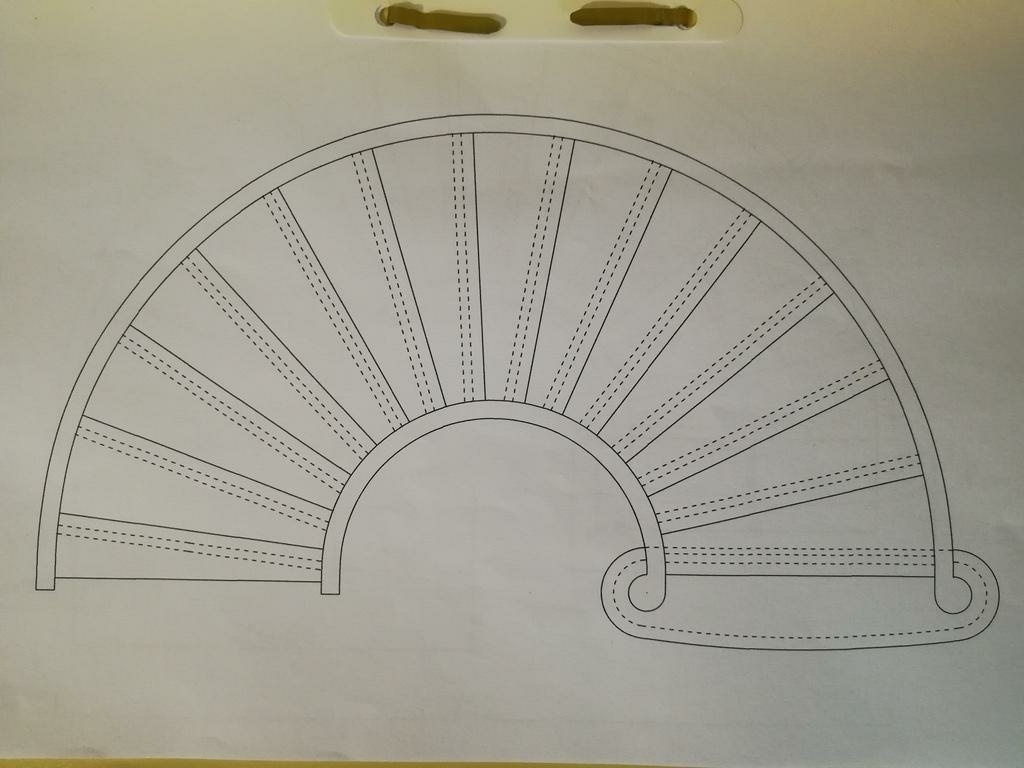

Plans autocad de l'escalier

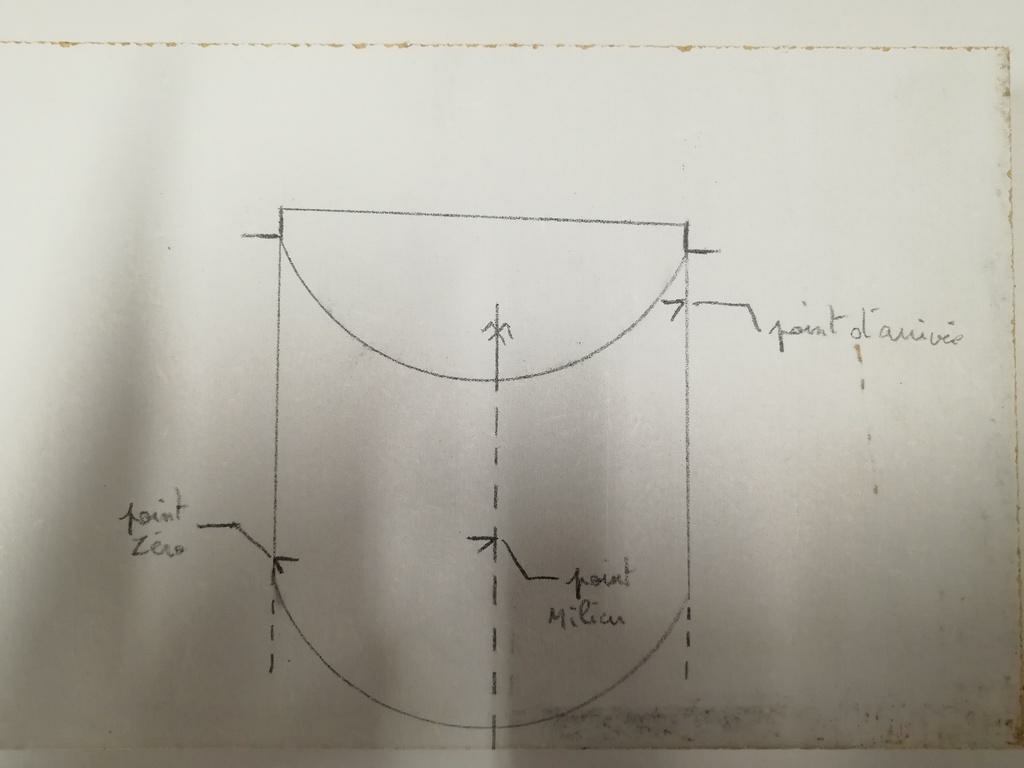

Après l'étude de l'escalier, place au dessin avec autocad. Traçage de la vue en plan et du développement des deux limons. Attention de bien calculer le développement de chaque limon sur la base du rayon intérieur de ceux-ci (côtés marches).

Publié

Partager

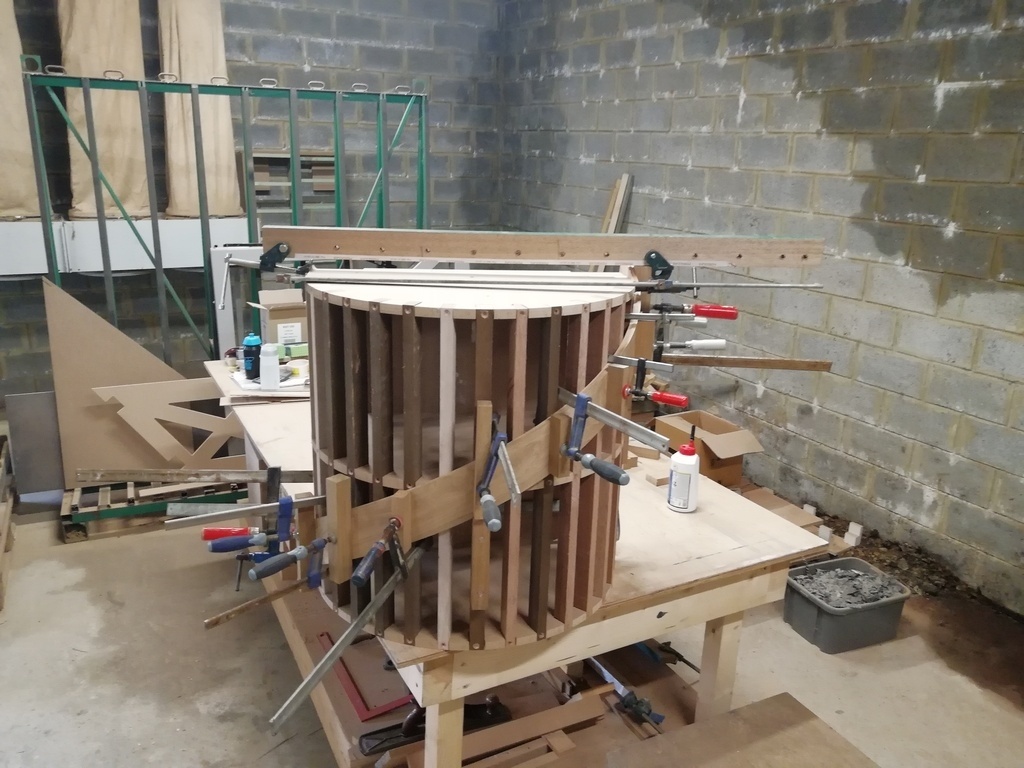

Fabrication des moules

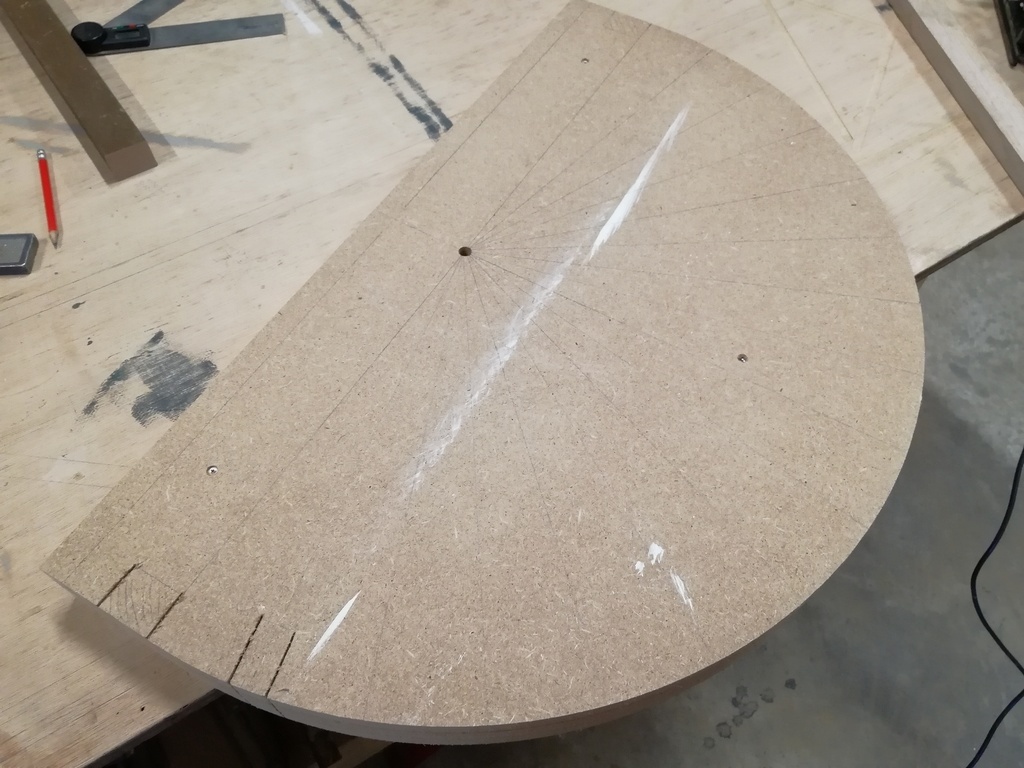

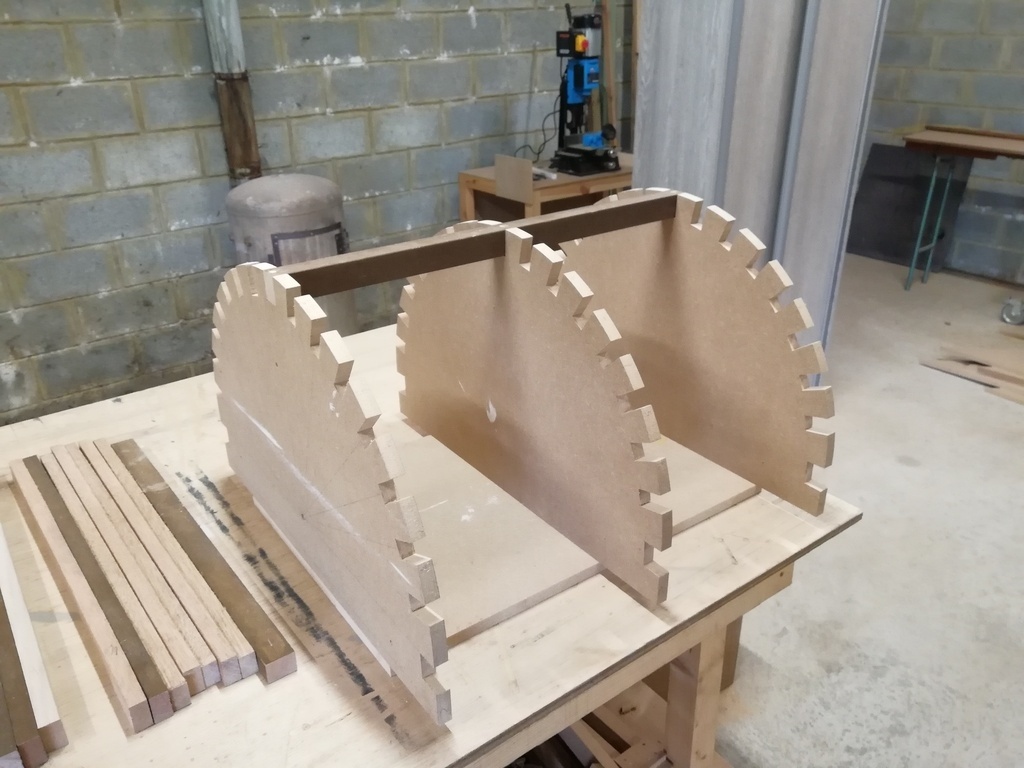

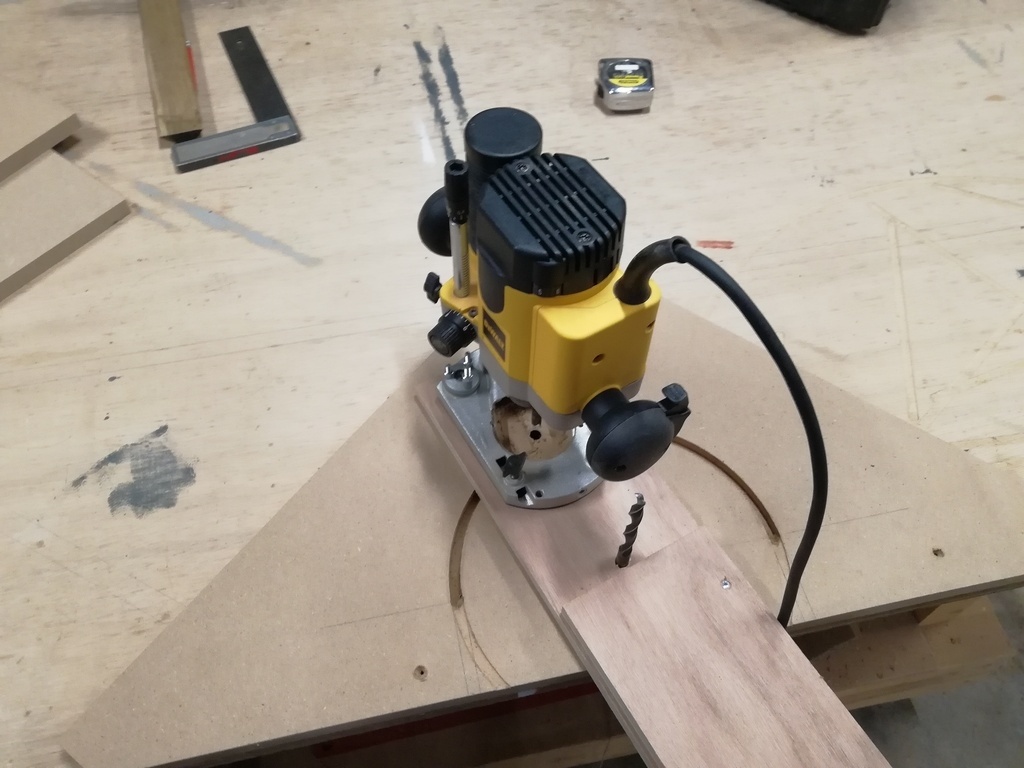

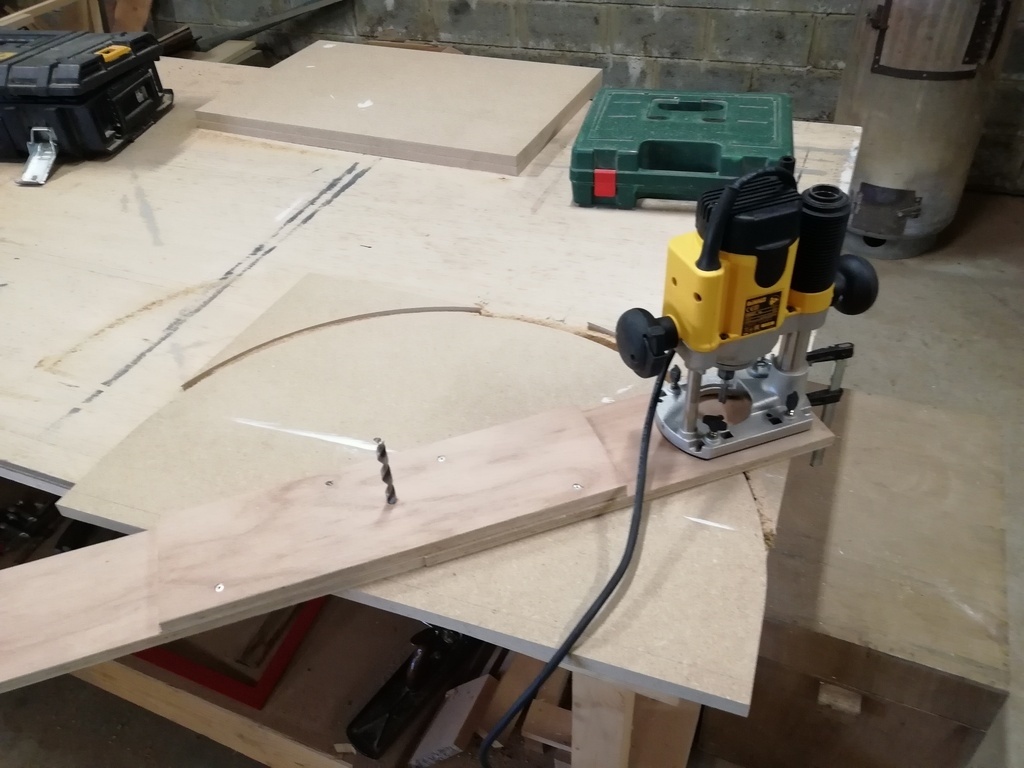

Ensuite vient la fabrication des moules. Ici j'ai utilisé du mdf pour éliminer les chutes dans l'atelier mais je conseille d'utiliser du CP qui sera bien plus résistant. Pour réaliser les formes: traçage, défonceuse sur compas et ensuite entaillage des lattes. Le moule est volontairement plus grand pour permettre de revenir droit, ce qui me facilitera le sciage des abouts par la suite.

Publié

Partager

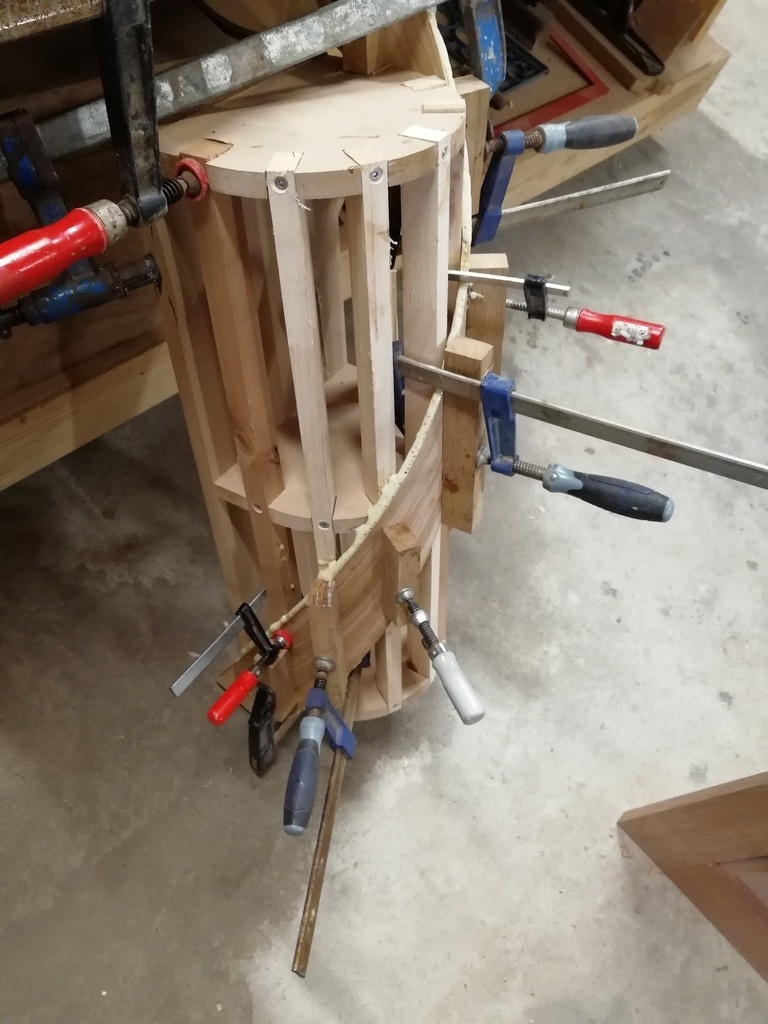

Collage des limons

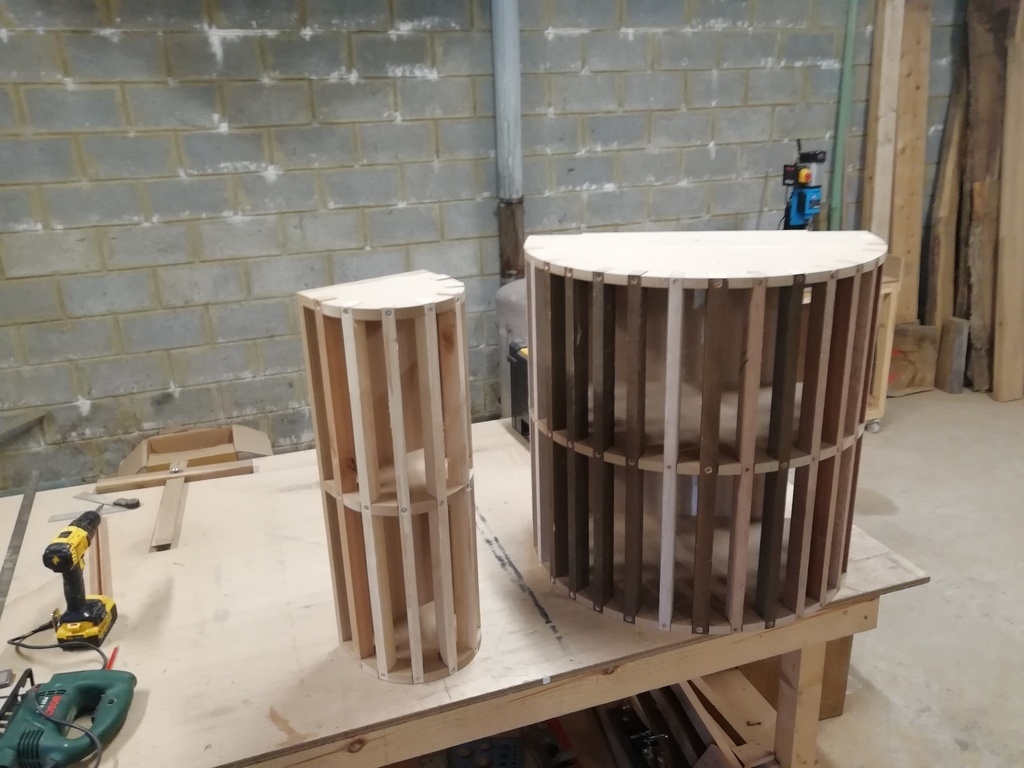

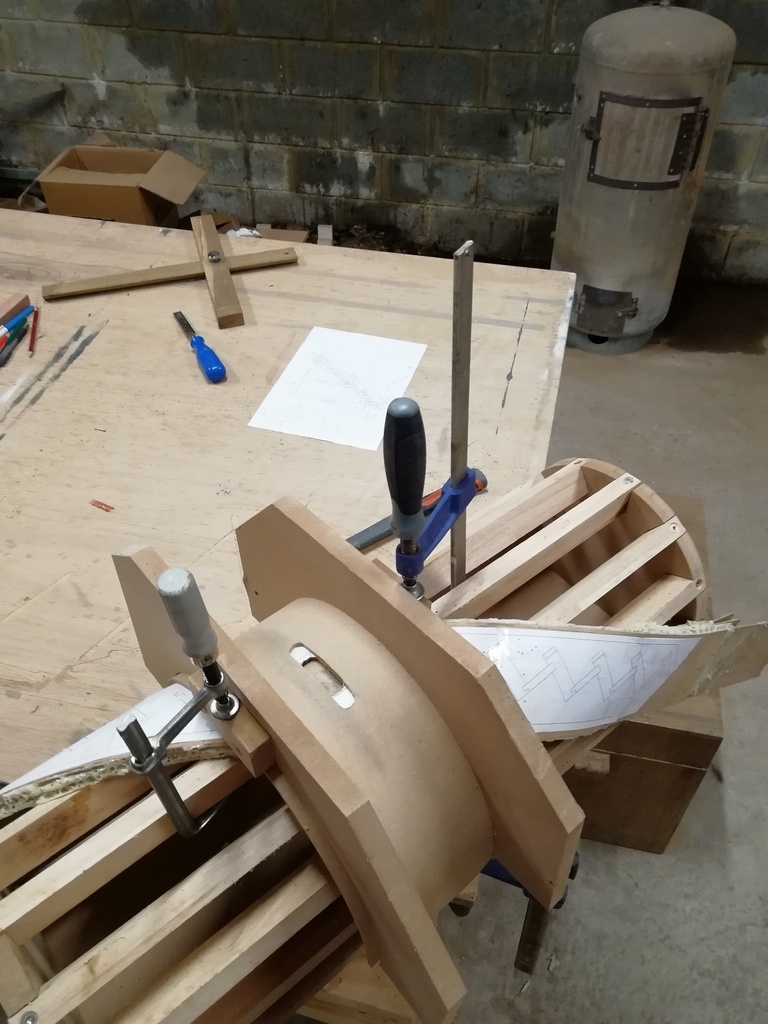

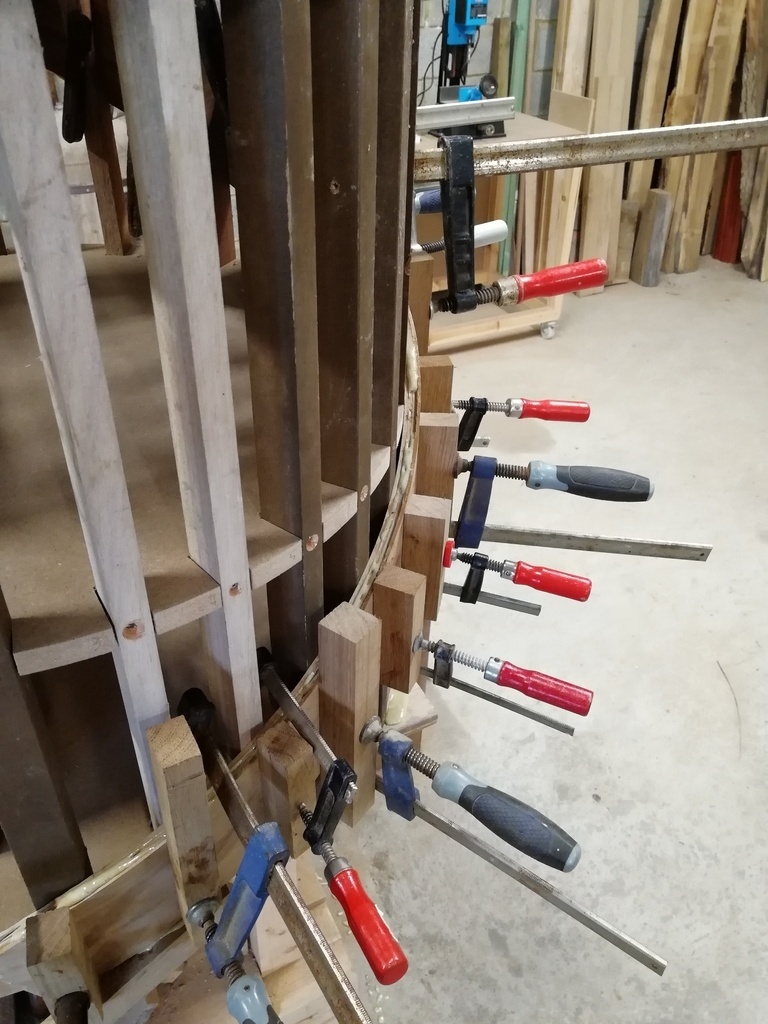

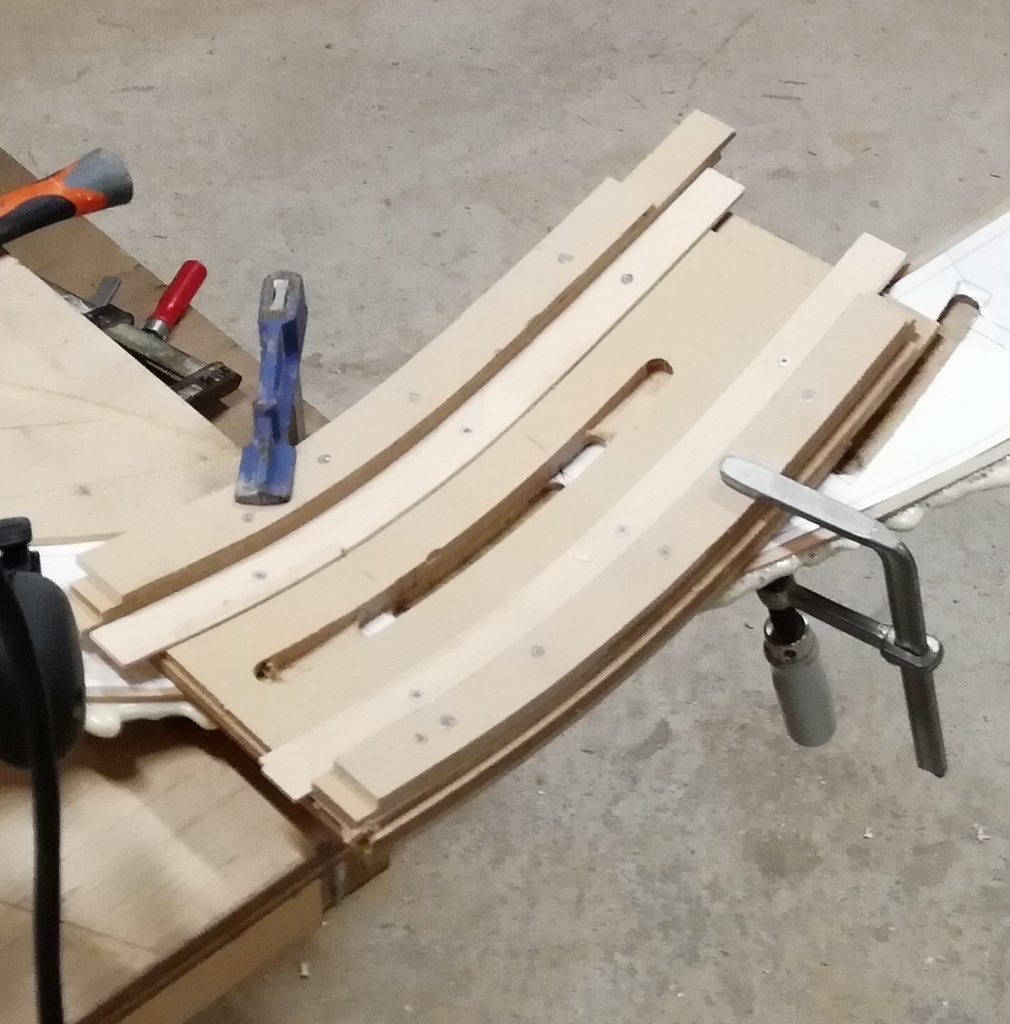

Après avoir débité des feuillets de 3mm d'épaisseur et avec une sur côte de 20mm en largeur, je trace sur mes moules trois points d'altitude relevés sur mes développements (un au départ, un au milieu et un à l'arrivée) ce qui me permettra de positionner des cales sur les moules pour éviter le glissement des feuillets et m'assurer du bon positionnement de ceux-ci lors du collage. Une sur cote en longueur est aussi prévue. Ensuite, un assemblage à blanc permet de voir comment se mettent en place les feuillets lors du serrage et de préparer au mieux le collage. Enfin, encollage et serrage sur le moule. Le petit limon sera collé en deux fois car les feuillets de Chêne sont très difficiles à mettre en forme sur un petit rayon. Mais comme kaj me l'a fait remarquer, à l'échelle réelle il est préférable de coller en une seule fois pour éviter des joints ouverts !

Publié Mis à jour

Partager

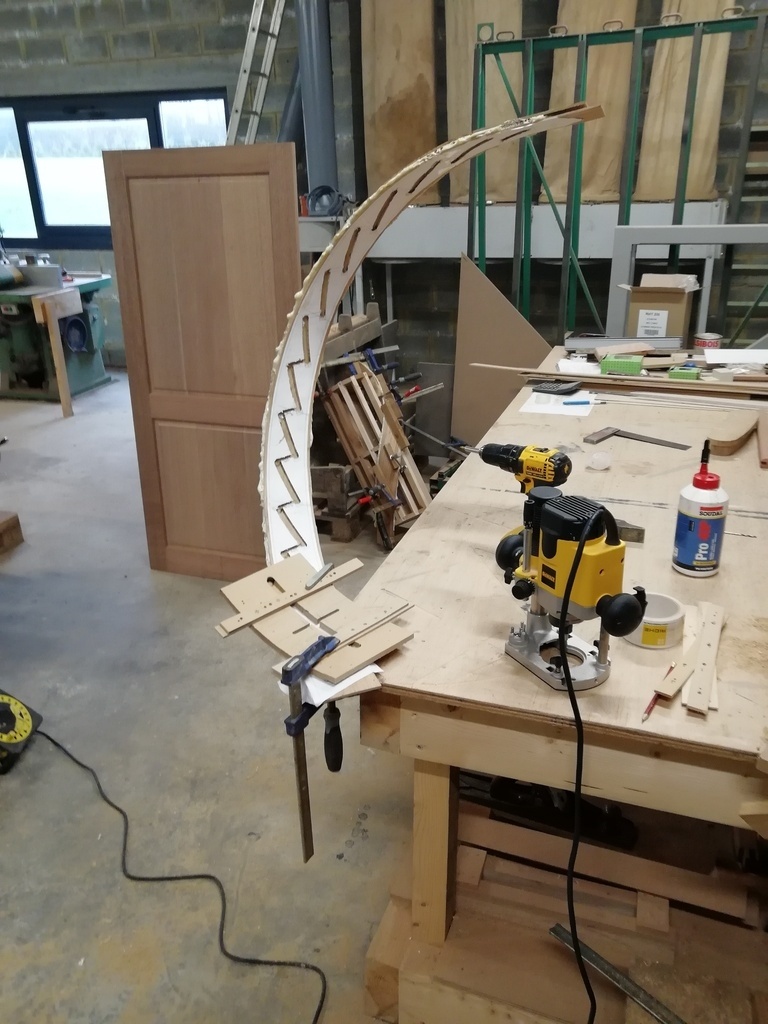

Collage du développement sur les limons

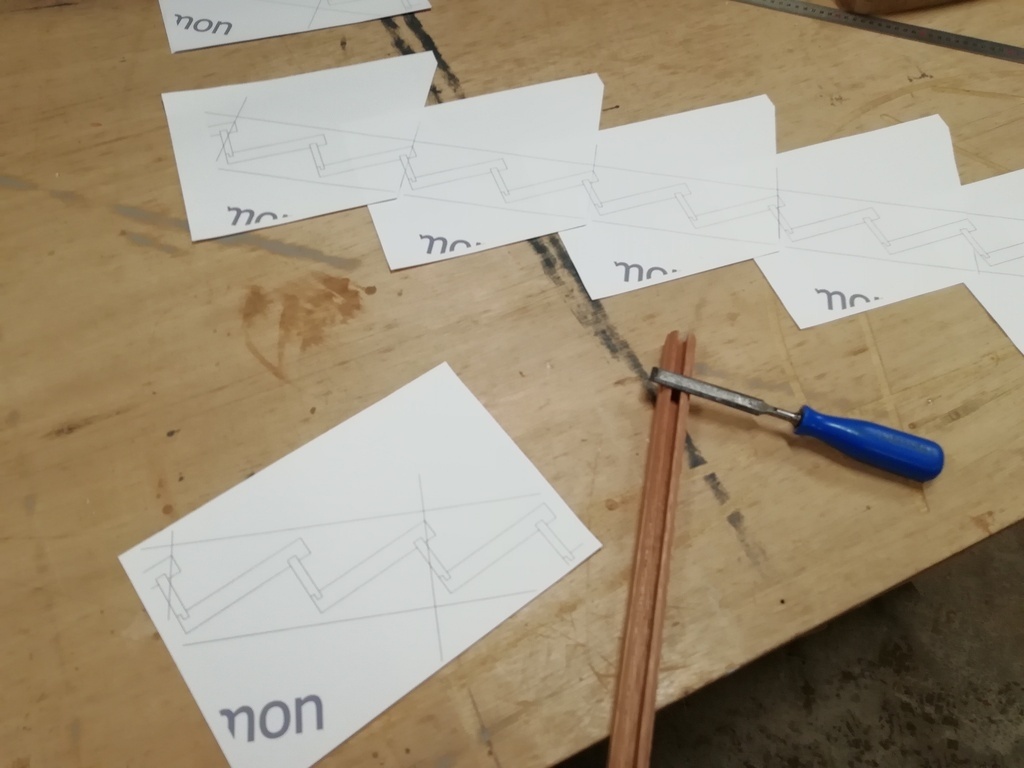

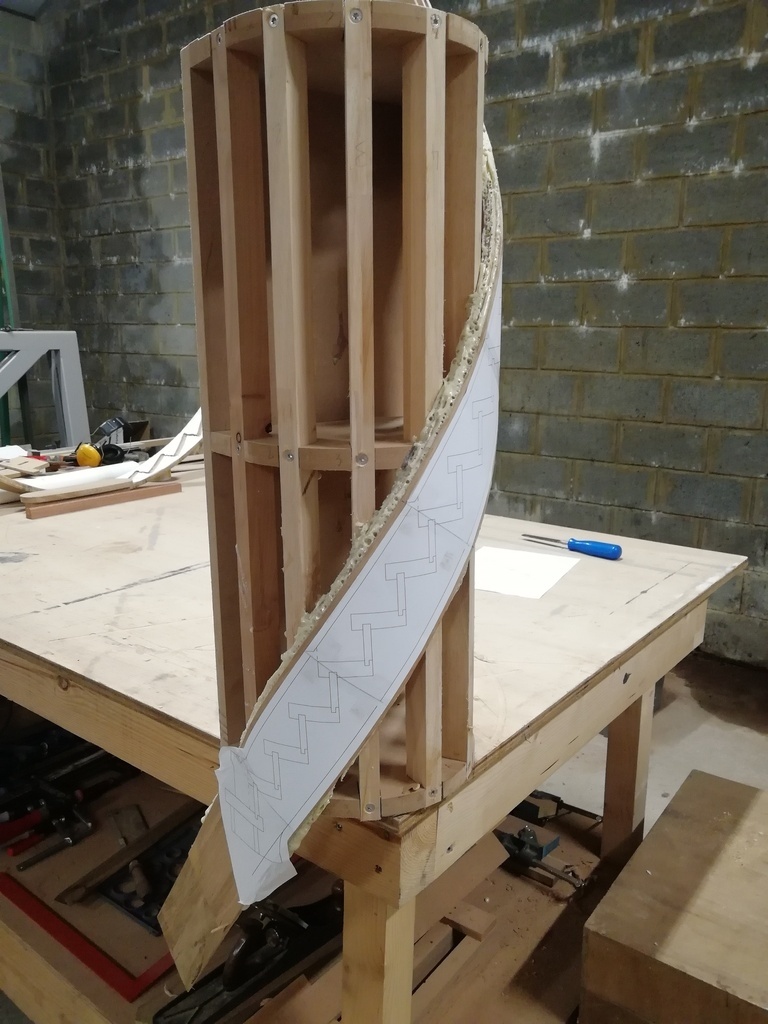

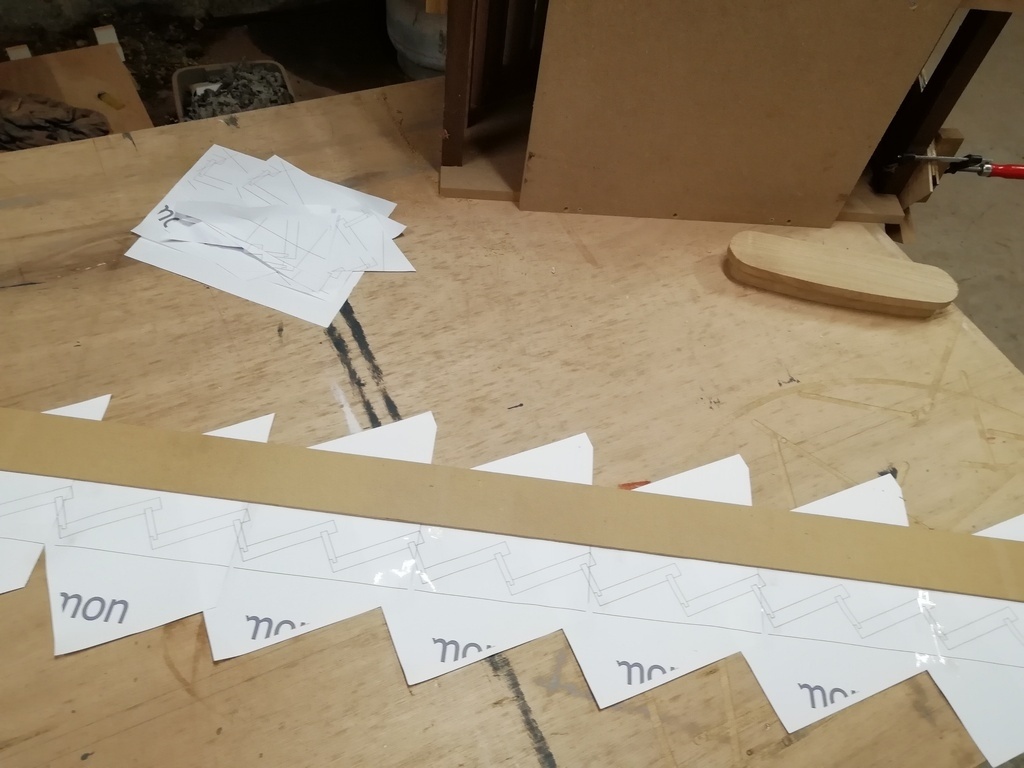

Après le démoulage, vient le moment de venir appliquer le développement sur les limons. Suite à une panne sur le traceur grand format, il me reste deux solutions. Soit je trace mes deux développements de manière traditionnelle sur épure, soit je colle ensemble plusieurs feuilles A4 bout à bout. Je choisi donc la solution numéro 2 pour gagner du temps. Je trace sur autocad des segments perpendiculaires aux développements qui me permettront d'aligner correctement mon tracé. Ensuite, je colle mes développements sur mes limons avec de la colle en stick (par la suite, j'enlèverai cette colle au racloir avant le ponçage car celui-ci échaufferait la colle et la ferait rentrer dans les fibres) .

Publié Mis à jour

Partager

Fabrication des gabarits d'entaillage

Ensuite, il faut fabriquer des gabarits qui permettront de suivre la forme des limons.

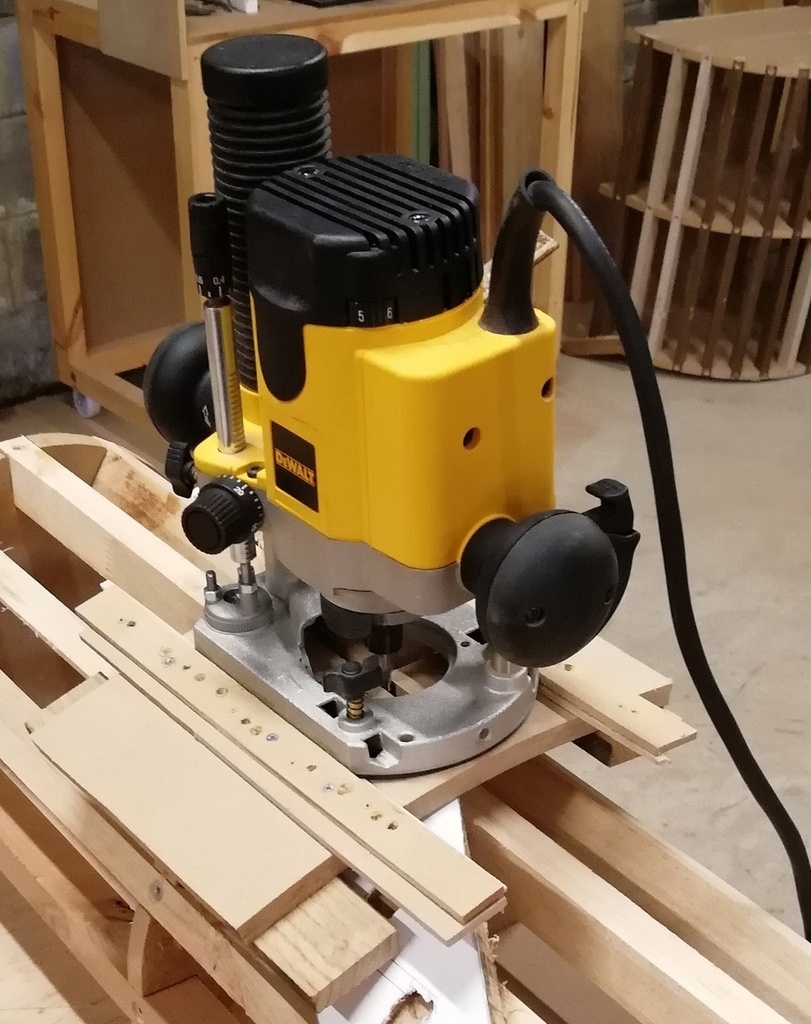

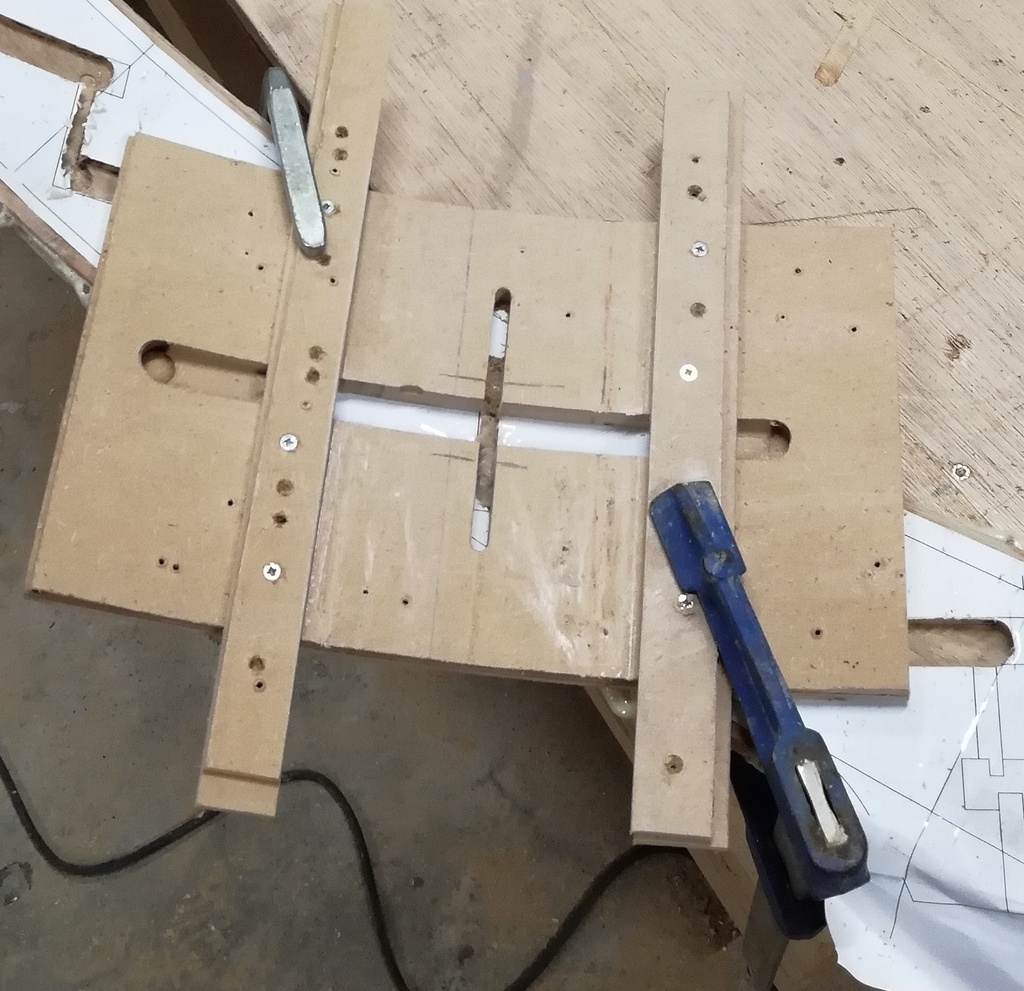

Pour le grand limon, un gabarit concave où l'on vient fixer des lattes de guidage et des lattes de compensation dans le sens des marches pour que la semelle de la défonceuse pose sur deux appuis constants . Pour les contremarches, on fixe deux lattes perpendiculairement à l'entaille des marches.

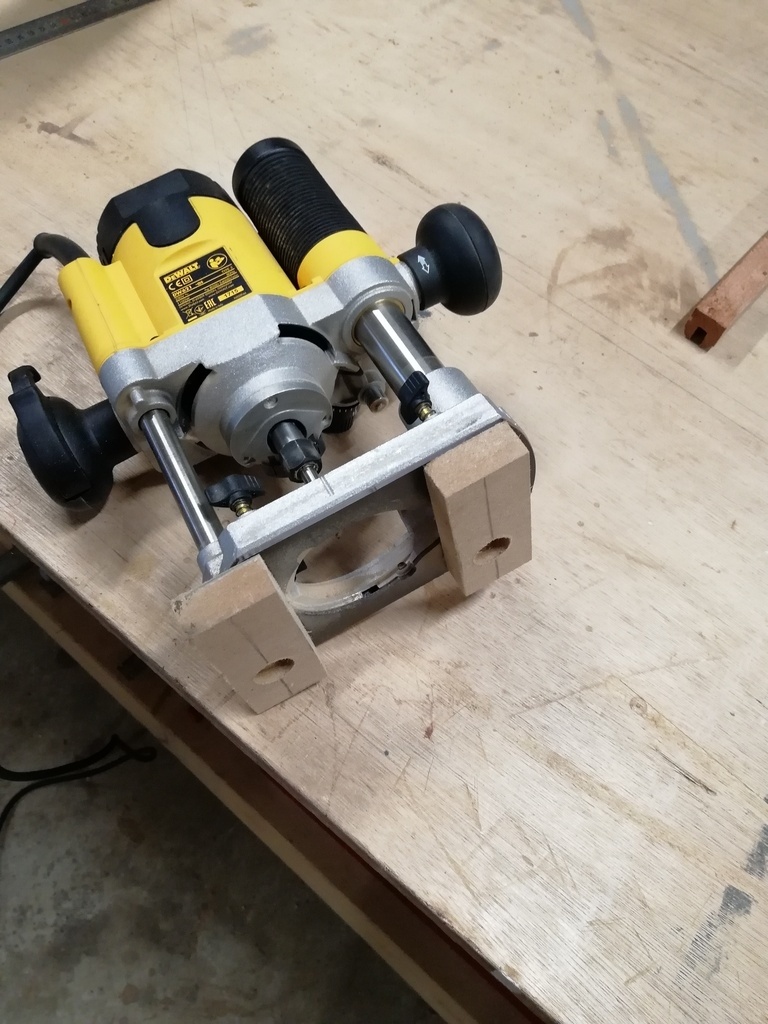

Pour le petit limon, un gabarit convexe ou l'on vient fixer des lattes de guidage et ensuite, il faut ajouter des sabots sous la semelle de la défonceuse pour avoir deux appuis constants. Pour les contremarches, je réutilise le gabarit du grand limon que je retourne et je mets des cales de compensation en dessous pour éviter qu'il ne déverse. Je fixe deux lattes de compensation afin d'avoir deux points d'appuis constants.

Publié Mis à jour

Partager

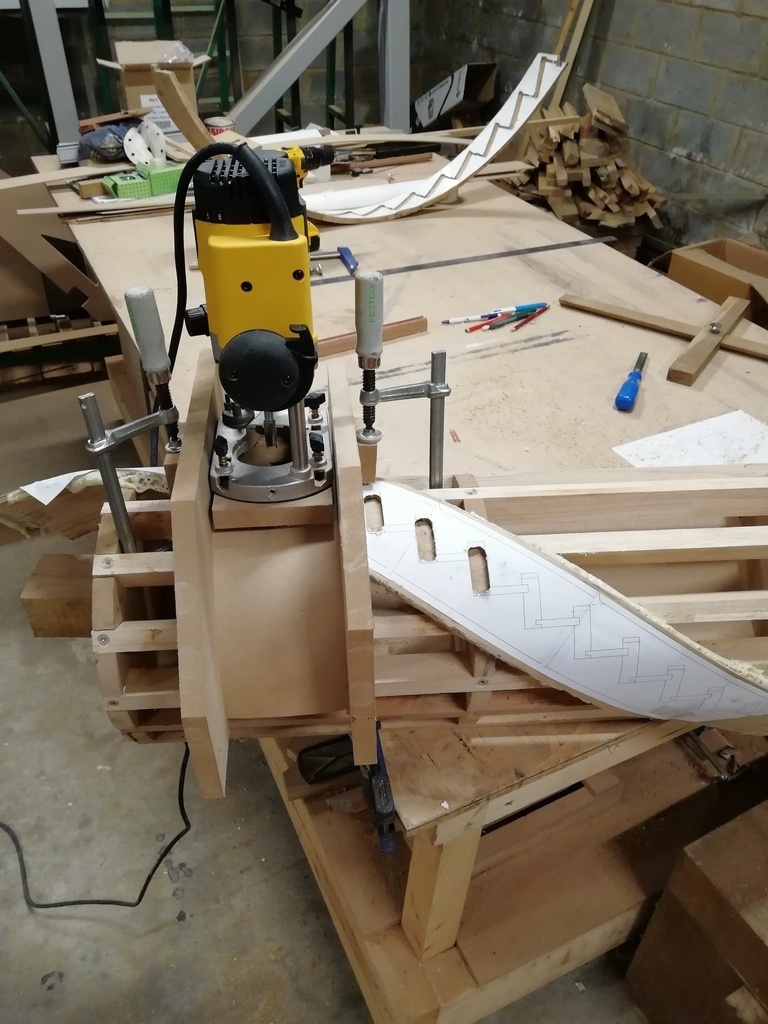

Entaillage des marches et contremarches

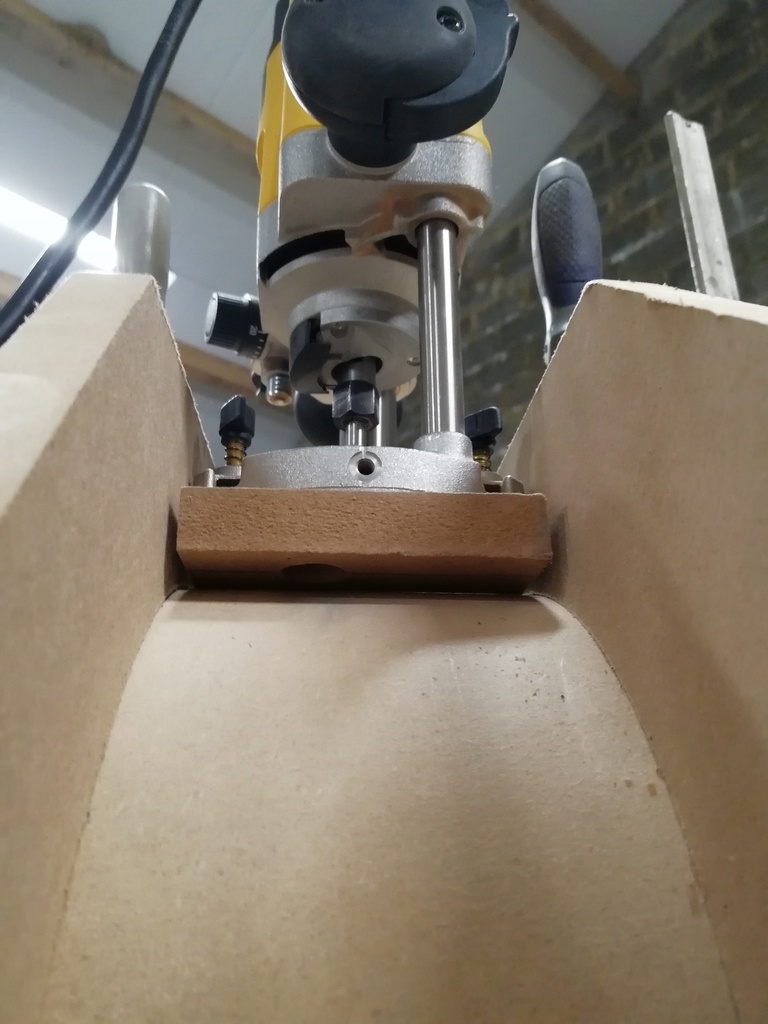

Vient maintenant le moment d'entailler les marches et contremarches. Je laisse quelques millimètres aux extrémités de chaque entaille que je viendrai équarrir par la suite.

Publié

Partager

Façonnage des chants des limons

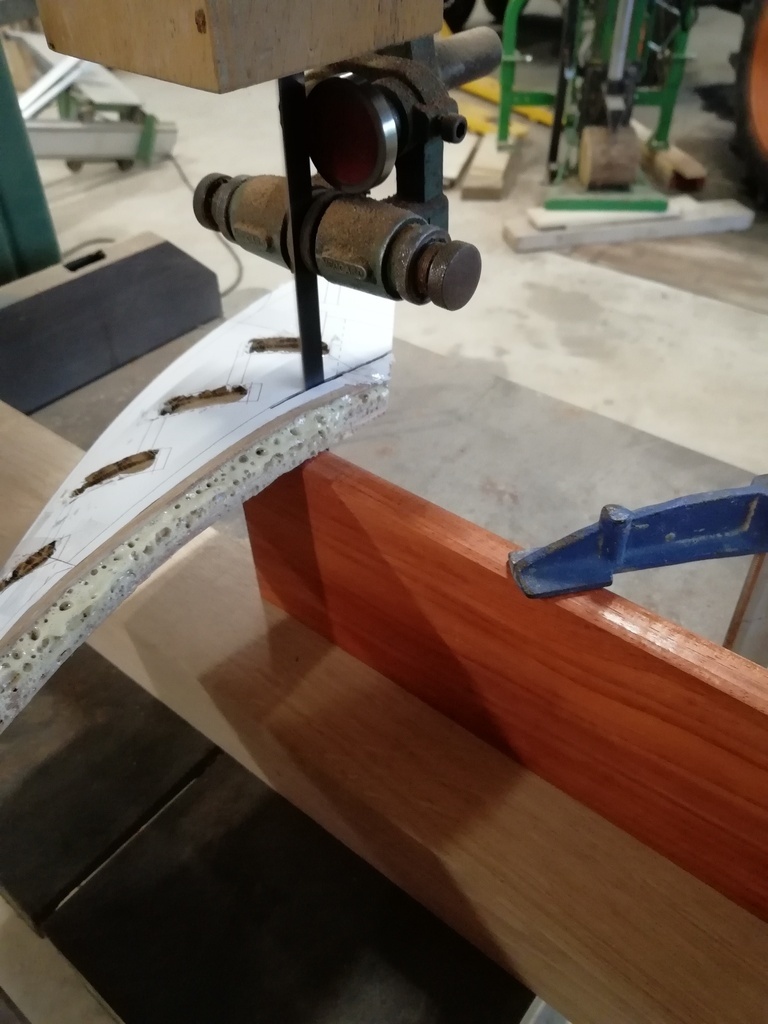

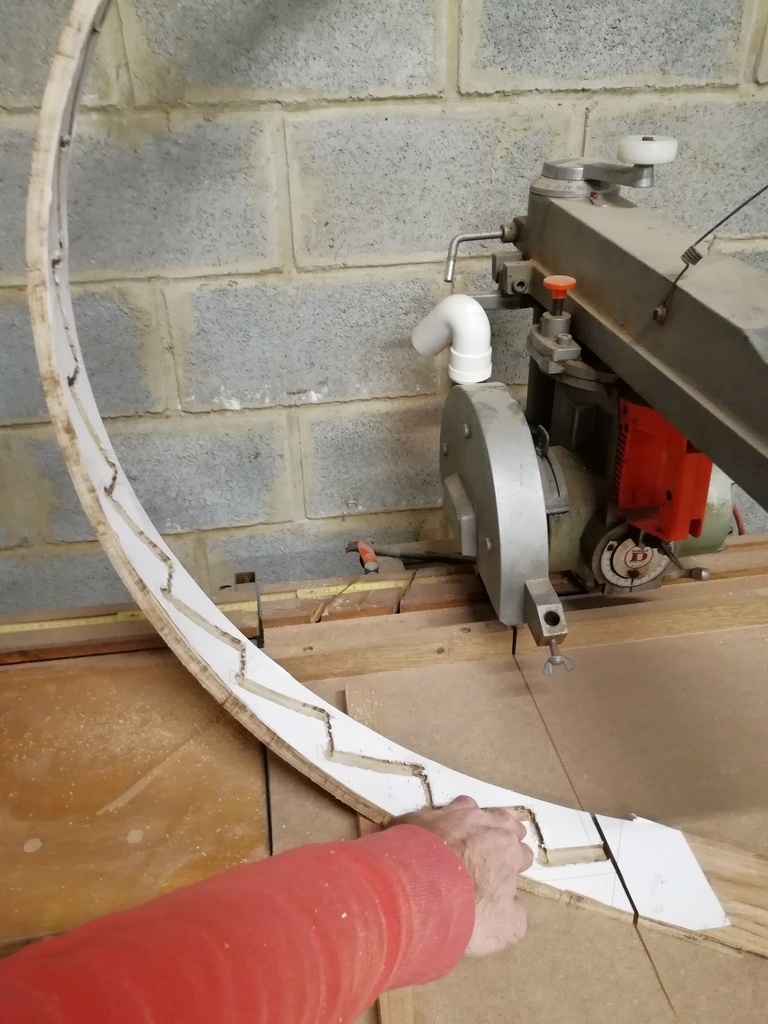

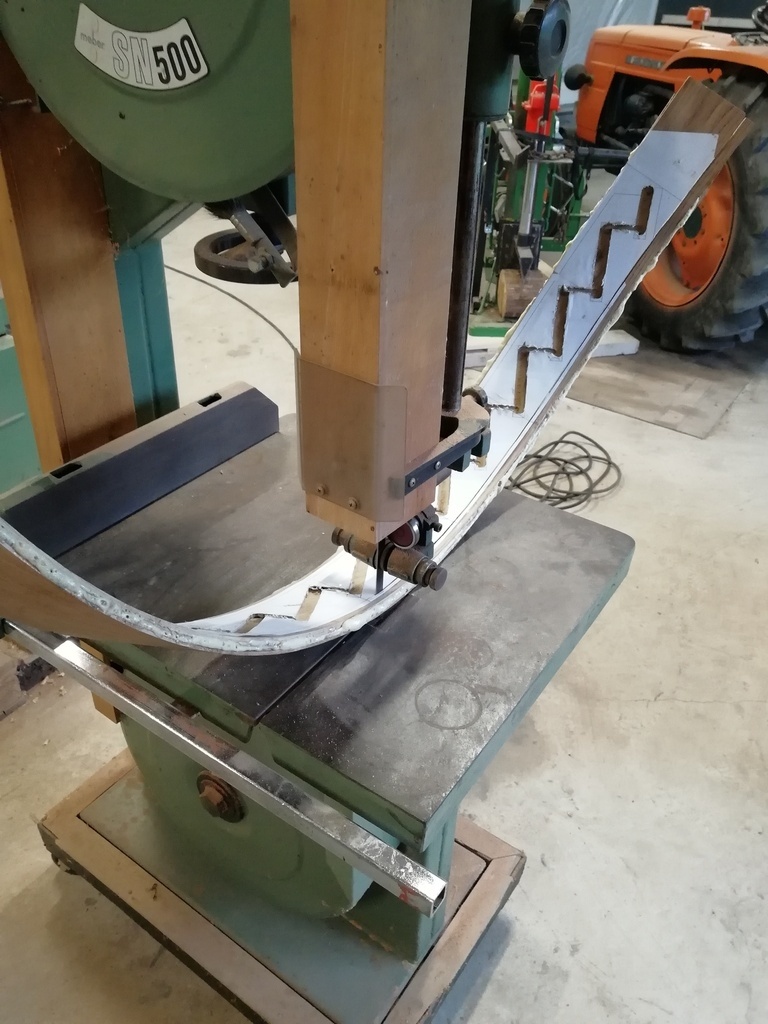

Ensuite, je scie les chants des limons à la scie à ruban. Face extérieure du grand limon sur la table afin de rester d'équerre par rapport à la face. Sciage sur champignon pour le petit limon, face extérieure sur le point d'appui. Finition à la rappe puis à la Calle à poncer. Après, sciage des abouts à la scie radiale avec des cales de compensation. Réalisation des entailles à la scie japonaise et ciseaux à bois.

Publié Mis à jour

Partager

Usinage des marches et contremarches

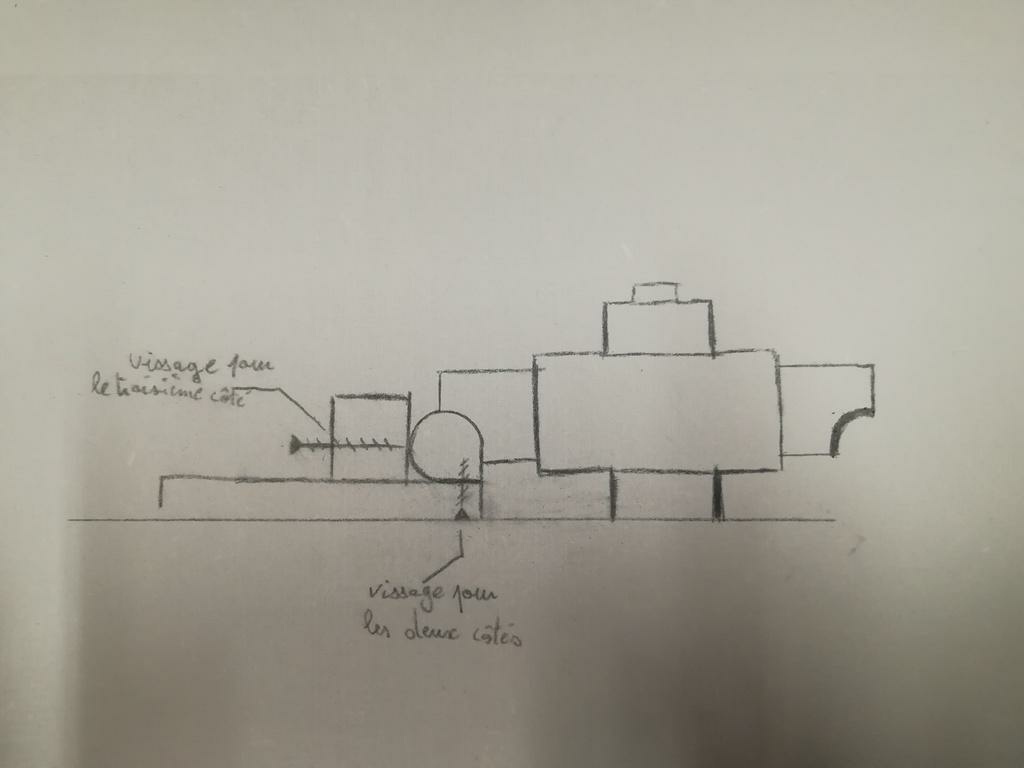

Pour la fabrication des marches, je réalise un gabarit qui me servira à Usiner en série celles-ci. Je débite mes marches avec une sur côte de 2mm périphérique environ. Je fixe mes marches dessus à l'aide de vis par dessous à l'endroit où je vais Usiner mes rainures de contremarches. Je monte ensuite ma défonceuse à l'envers sous table avec une mèche à copier. Je réalise mes rainures avec ma panneauteuse pour gagner du temps, cela m'évite de monter une fraise et de pointer la toupie. Idem pour les contremarches.

Publié Mis à jour

Partager

Ajustage des marches

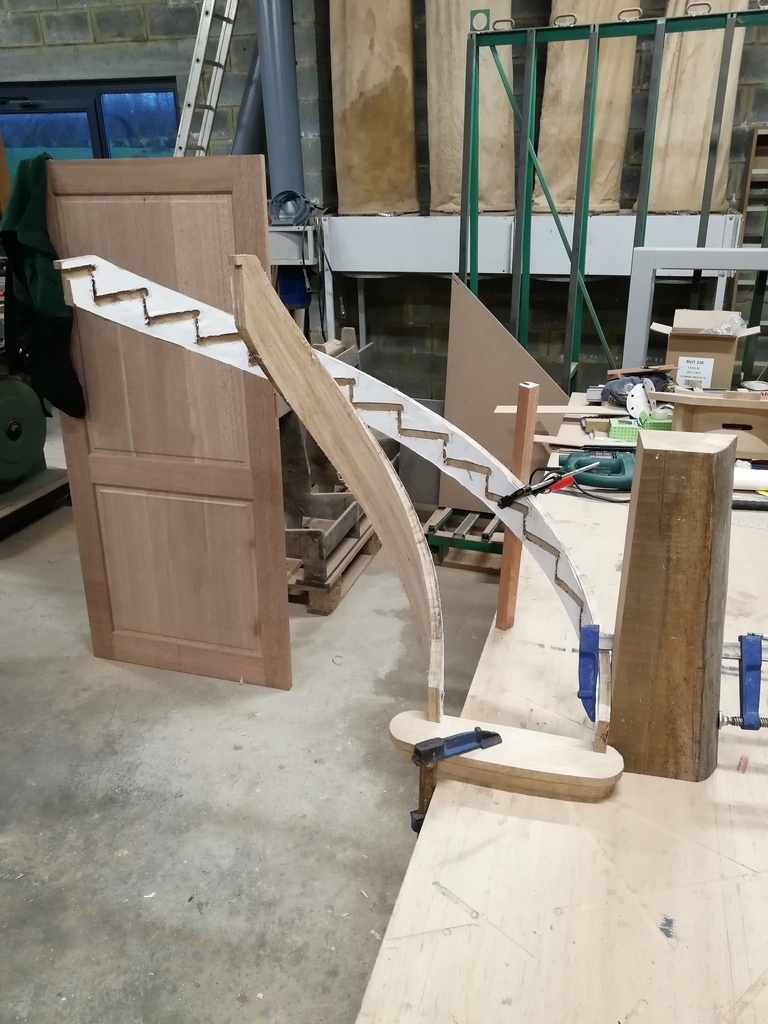

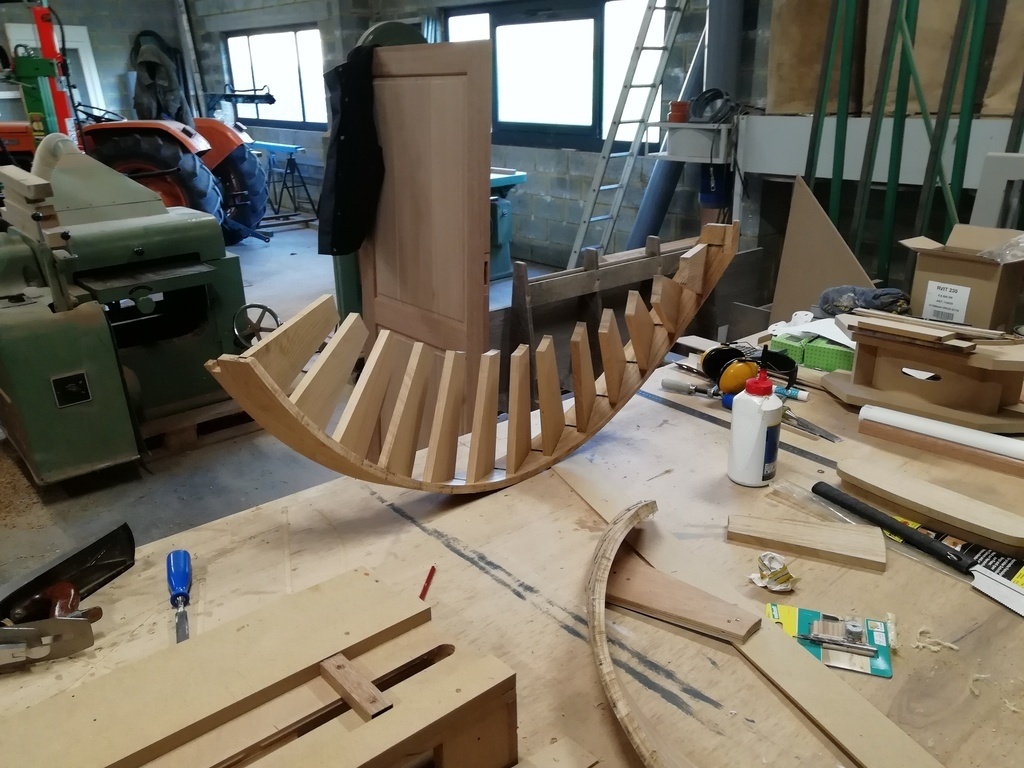

Ensuite, j'ajuste mes marches une par une en dégraissant les abouts. J'assemble le tout pour vérifier la justesse du calcul et de la fabrication.

Publié Mis à jour

Partager

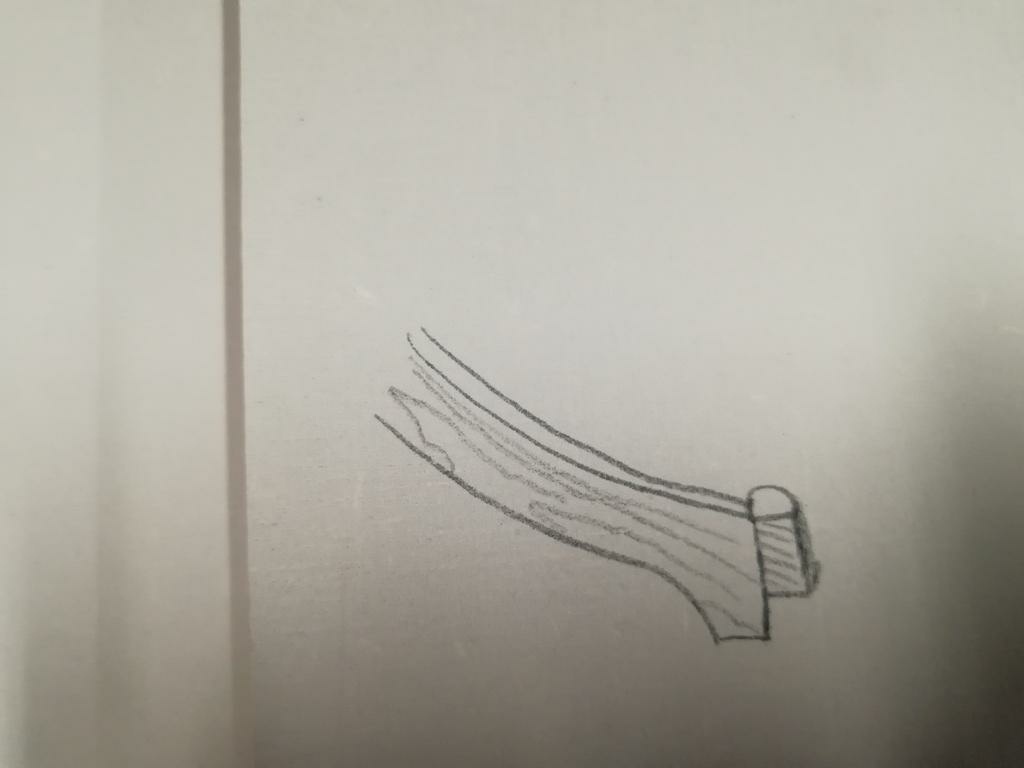

Usinage des pseudos volutes

Pour Usiner mes pseudos volutes,je fabrique un gabarit qui me permettra de maintenir mes pièces en place lors de l'usinage. Après les avoir débitées de manière à avoir une continuité dans le fil du bois (en prolongement des limons) Je monte un fer arrondi sur la toupie et je profile mes pièces en trois passages. Elles sont fixées par dessous, sur le plat où elles viendront se raccorder avec les limons. Ensuite, je perce mes pièces et les limons afin de les assembler par tourillons.

Publié Mis à jour

Partager

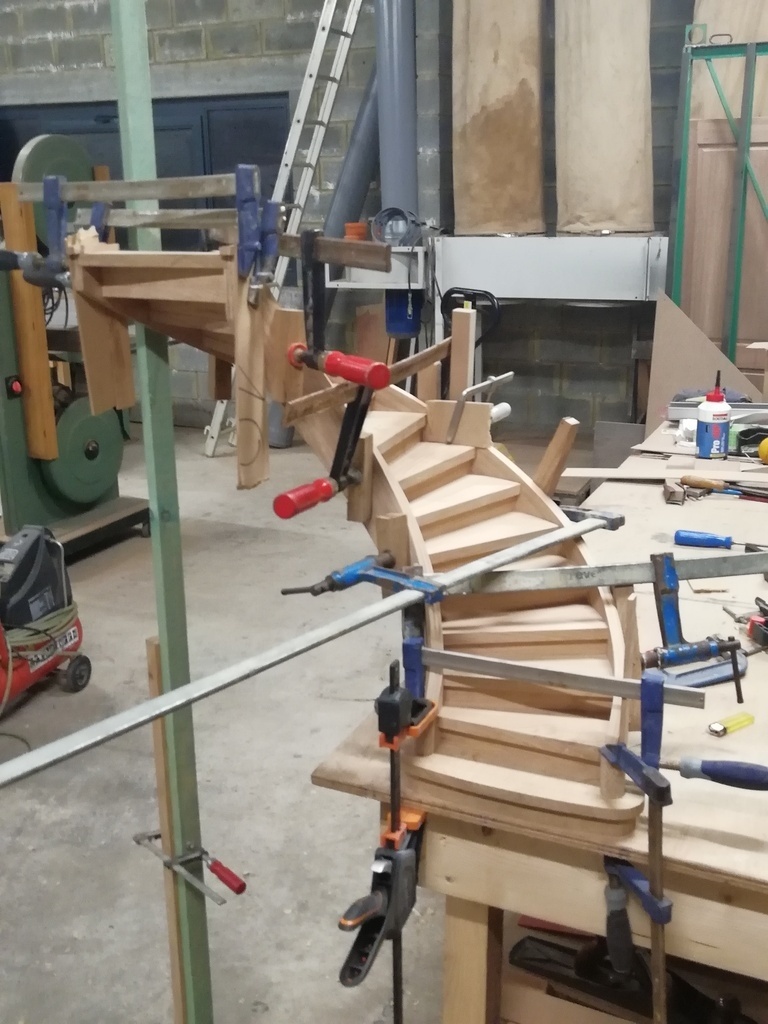

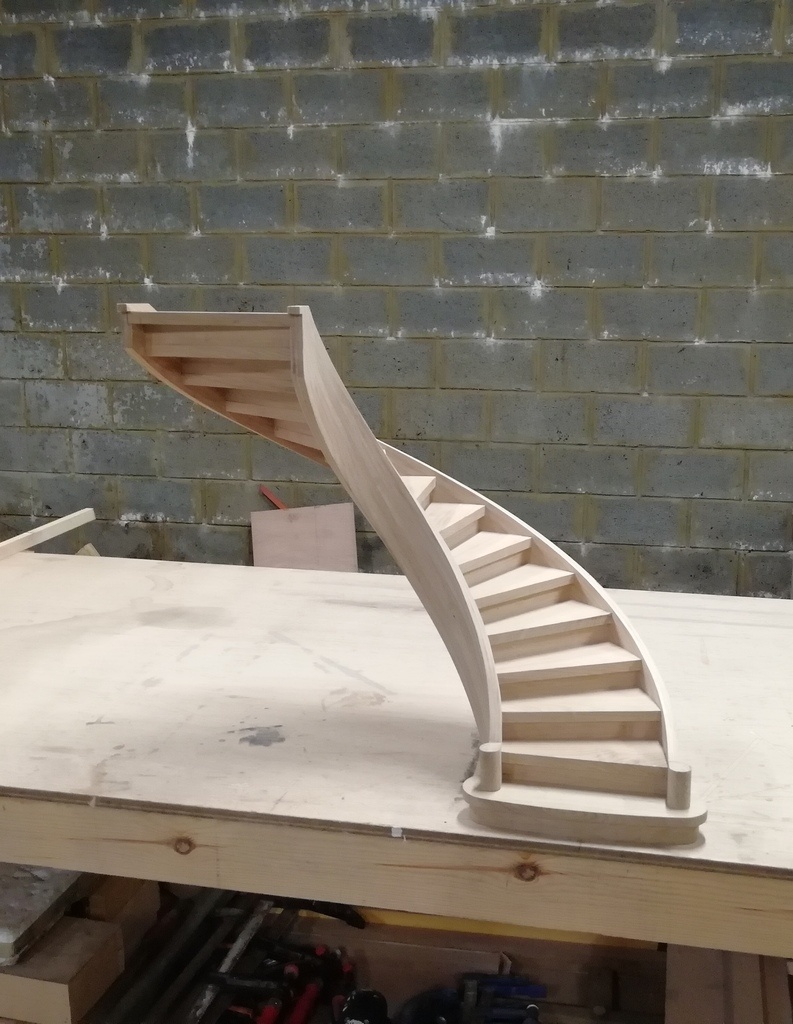

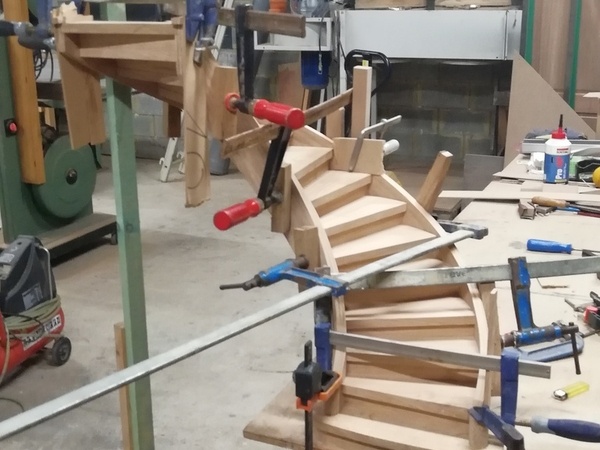

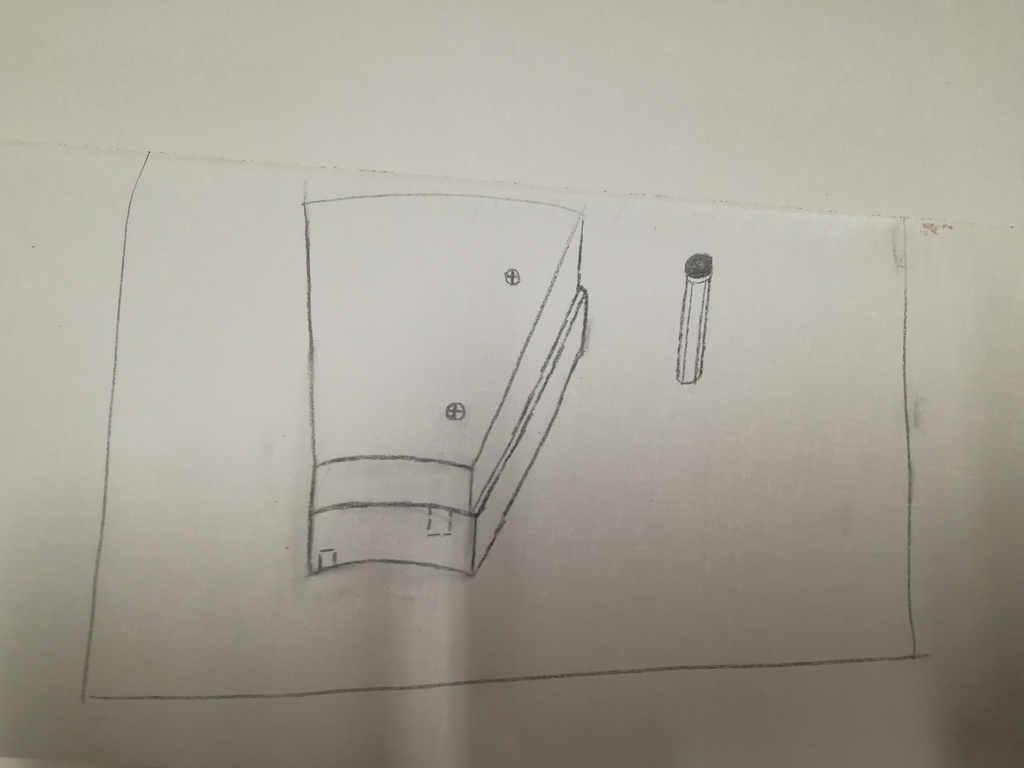

Assemblage définitif

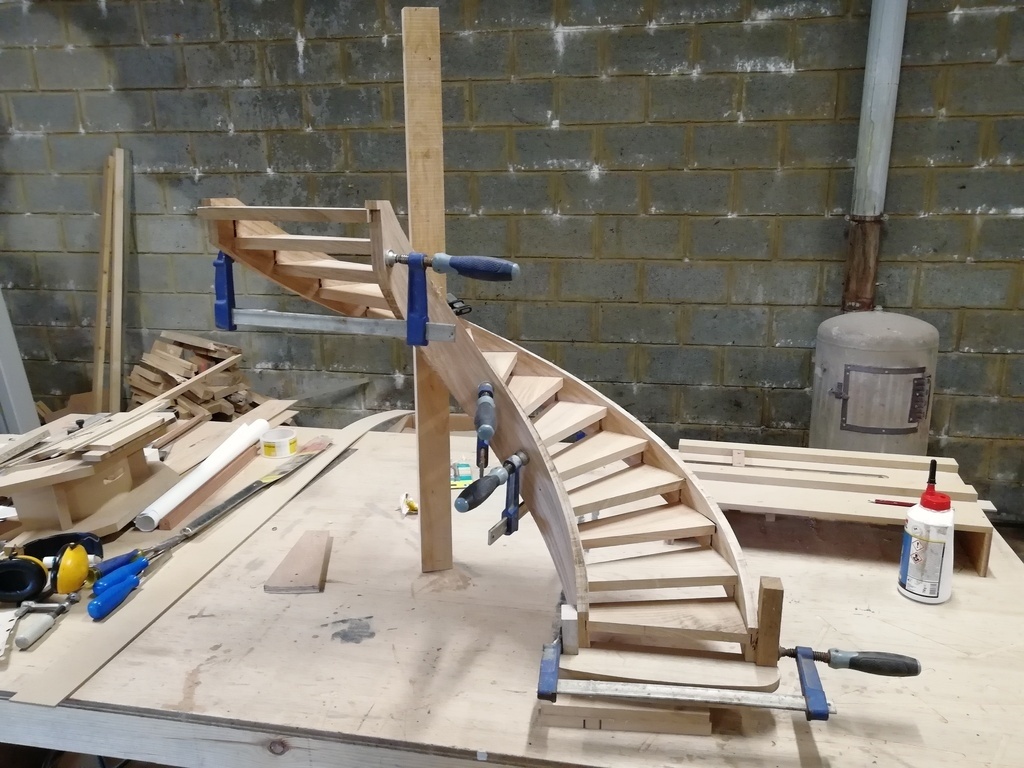

Finition de tous les éléments et assemblages définitif. Vissage et bouchonnage.
