Ce pas à pas présente un projet en cours de réalisation.
Techniques de mise en forme de pièces courbes: panneaux ou pièces structurelles.
Liste des articles
- Mise en forme à la poche sous vide - Les bases
- Implosion d'un moule à la poche sous vide
- Lamellé collé a la presse sous vide
- Moule et contre moule
- Boite cylindrique montée en briquettes.
- Panneaux arrondi de 30mm de rayon avec du souplex de 7
- Panneau cintré avec âme creuse
- Mise en forme sur épure sans moule.
Mise en forme à la poche sous vide - Les bases
Que ce soit pour plaquer, une surface plate ou courbe, ou bien pour mettre en forme un panneau cintré, la poche sous vide est très pratique.
La dépression absolu est de 1kg/cm². Avec notre pompe, on est sensiblement autour de 0,8kg/cm². Ce qui fait tout de même 8 tonnes au m². C'est pas mal! Bon, avec la presse hydraulique on est plus autour des 3 à 4 kg/cm².
Dans cette vidéo je développe trois techniques courantes de mise en forme à la poche sous vide.

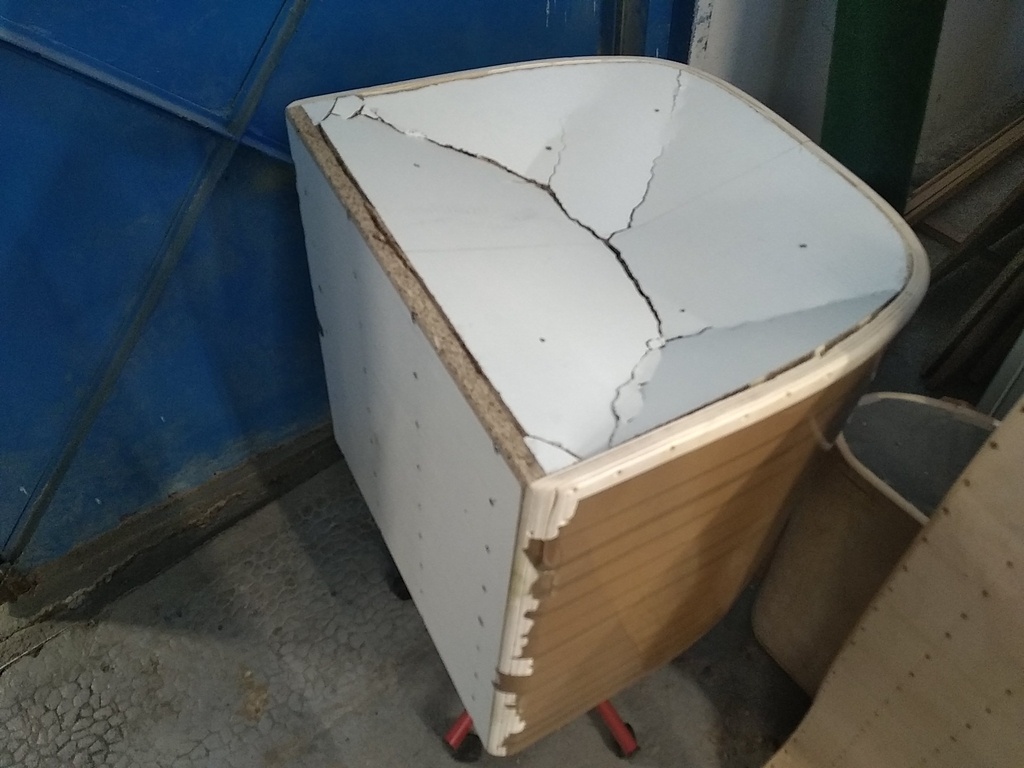

Implosion d'un moule à la poche sous vide
lorsque le moule n'est pas suffisamment résistant à l'implosion voilà ce qu'il risque d'arriver.
il ne faut pas oublier que la pression à l'intérieur de la poche est rntre 700 et 900g au centimètre carré ce qui fait 7 à 8 tonnes au mètre carré.

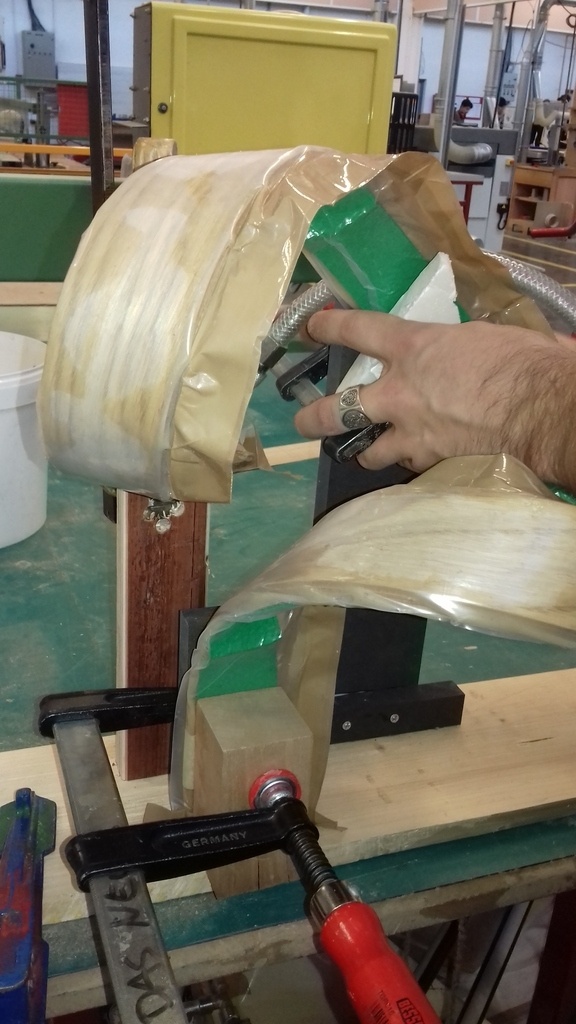

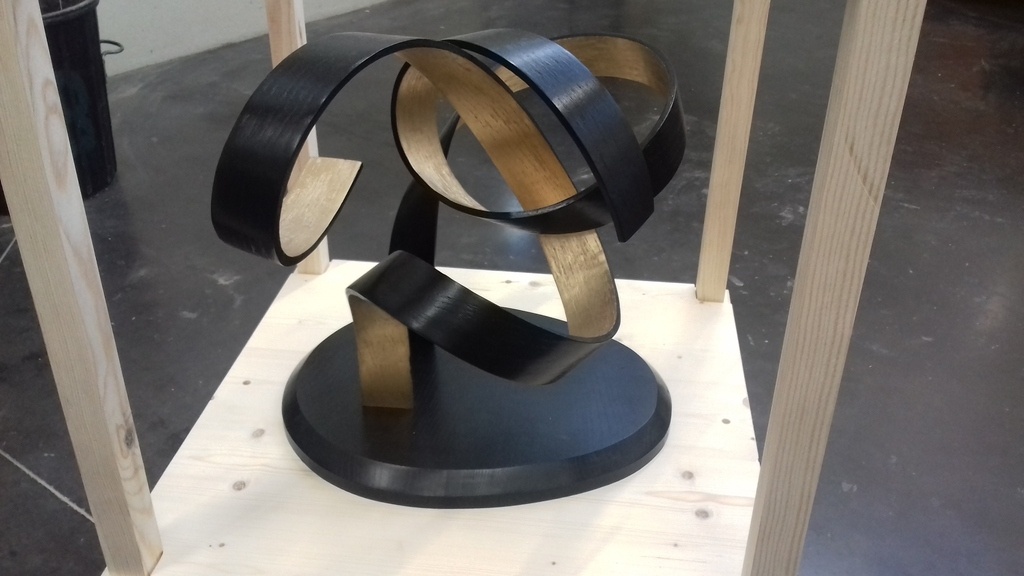

Lamellé collé a la presse sous vide
Dans ce projet les courbes n'ont pas de contraintes de formes.

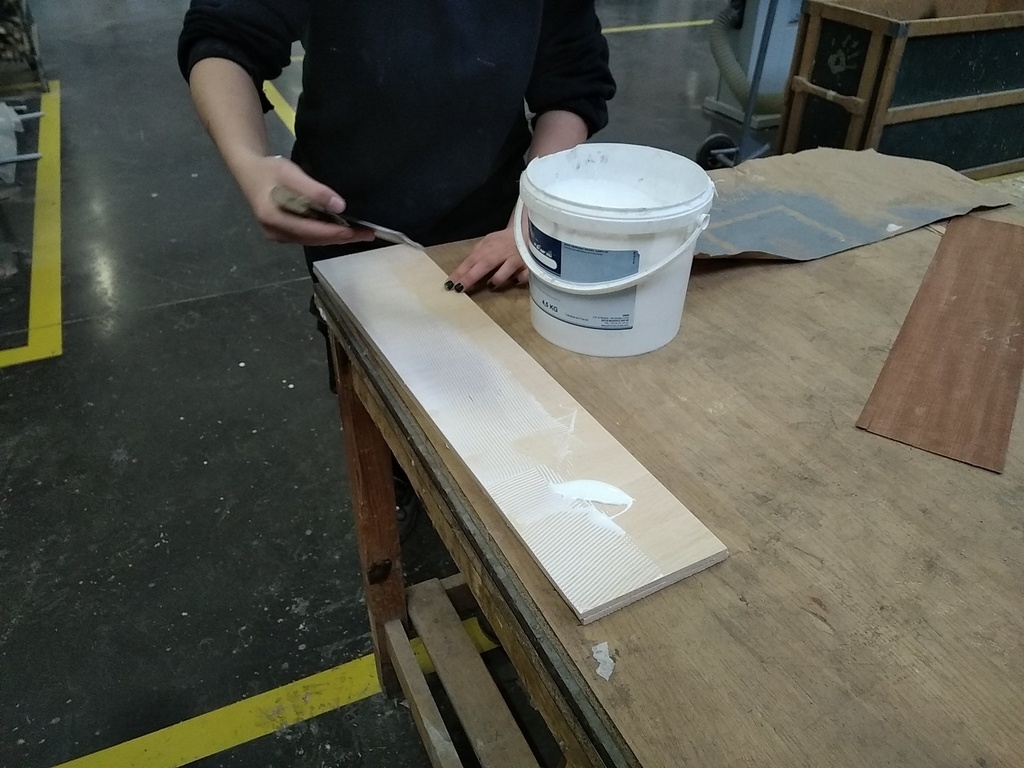

Les placages sont pré-encollés avec une colle thermodurcissable. La poche pour le vide est fabriquée sur mesure.
La mise en forme se fait après avoir fait le vide. Des cales et serre joint permettent de maintenir la forme pendant le durcissement de la colle
Petite démo sur la réalisation de la poche pour presse sous vide.

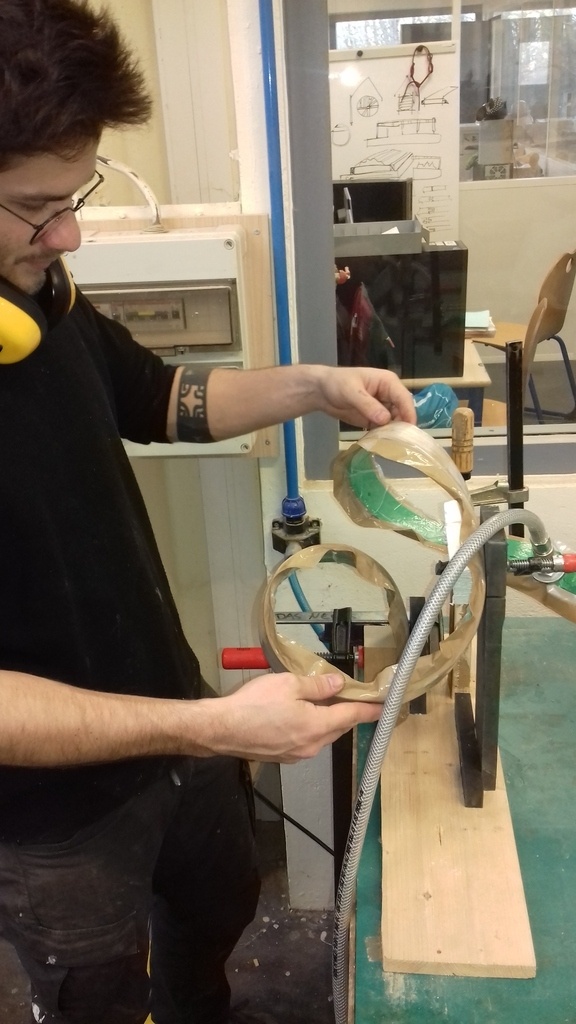

Dans la vidéo je débranche le tube de vide pour pouvoir le mettre en forme. Avec les lames encollées ce n'est pas utile puisque elles glissent entre elles à cause du joint de collage. Puis une fois en forme, il faut maintenir sans bouger le temps du durcissage de la colle.

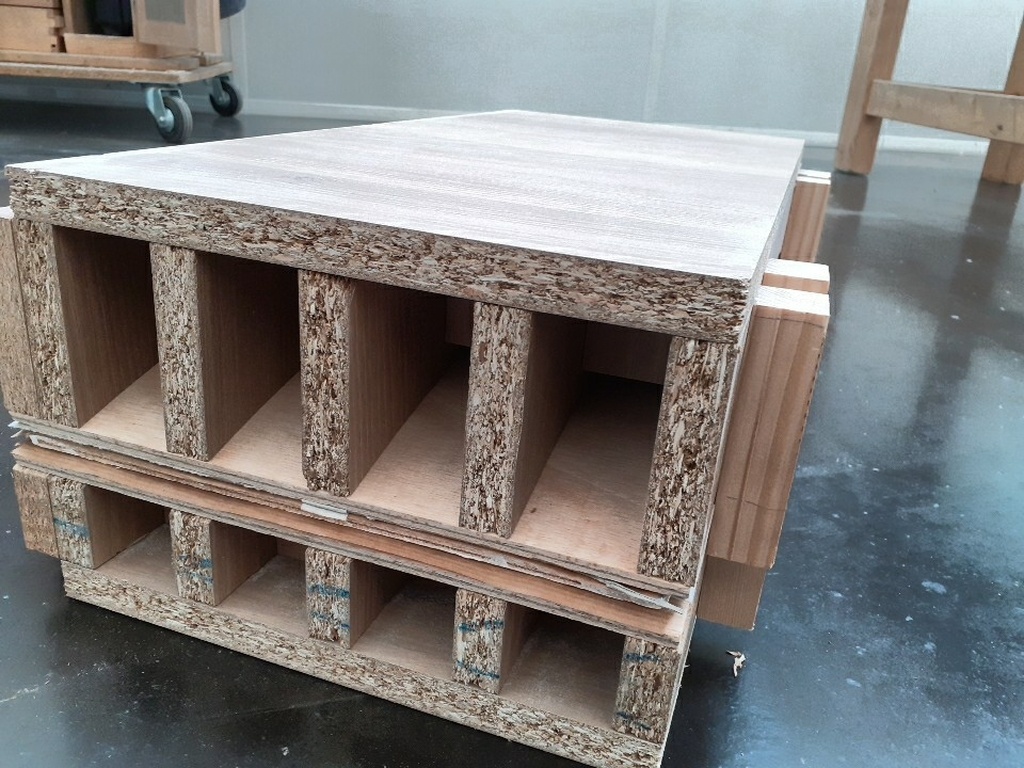

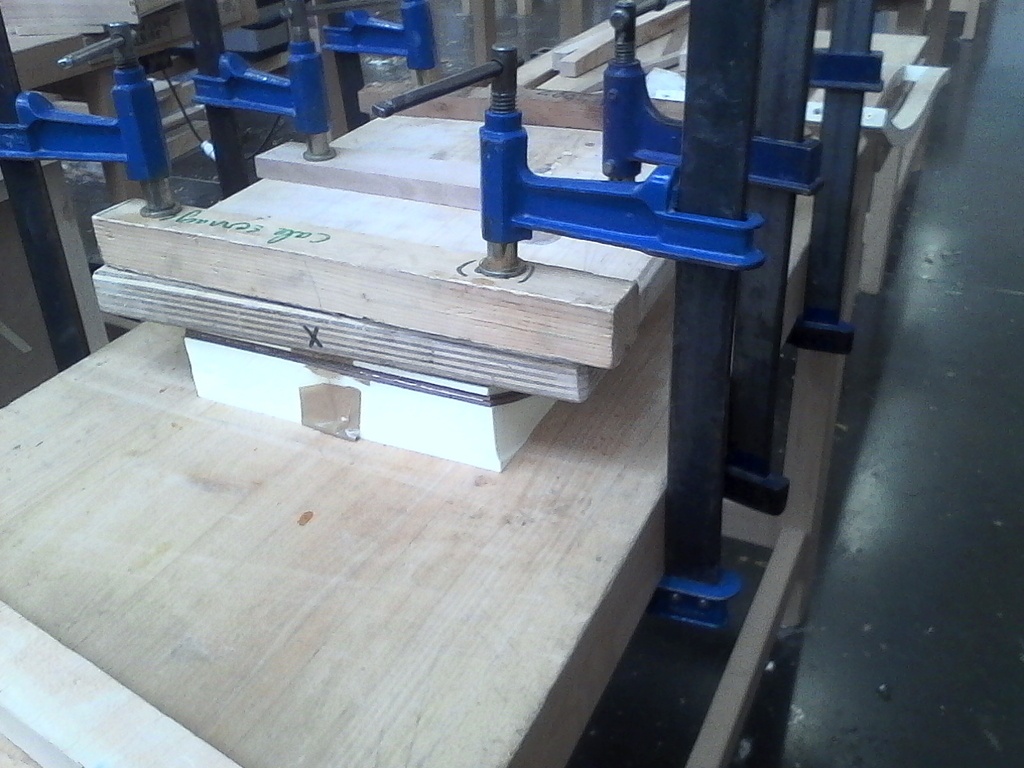

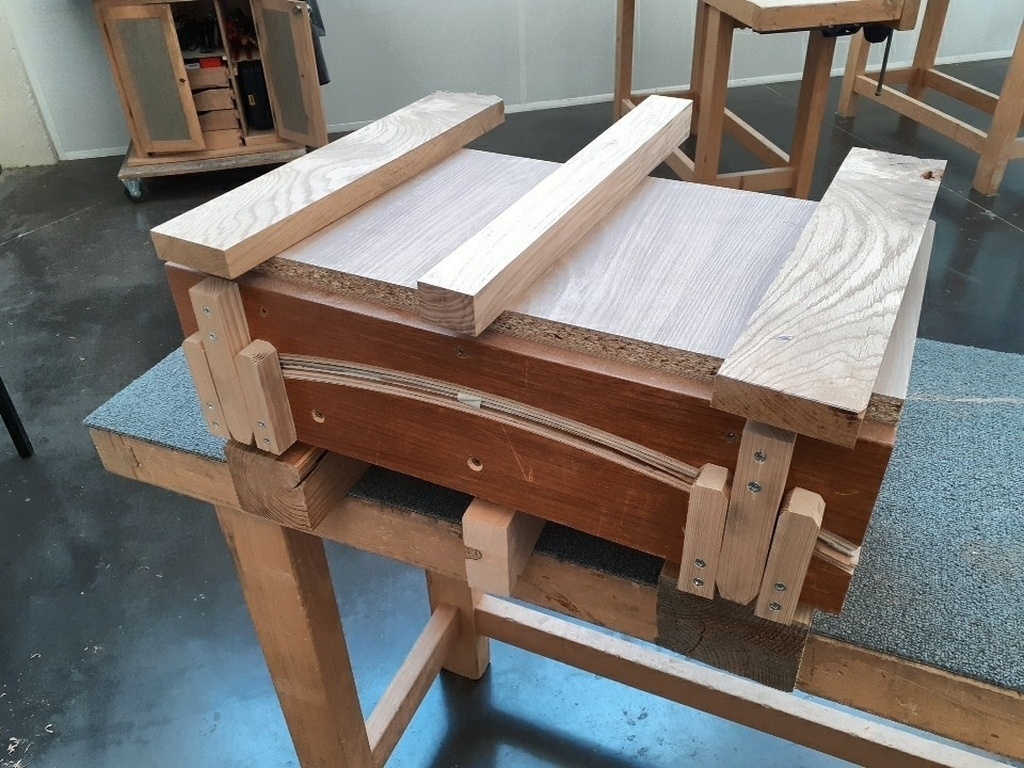

Moule et contre moule
La fabrication et la conception des moules et des contre-moules est la même que pour ceux utilisés dans les poches sous vide.
Sauf qu'il n'est pas utile de renforcer latéralement les cloisons puisqu'il n'y à pas de pressions latérales. Pas besoin d'arrondir les angles ni de fermer le bout des moules.

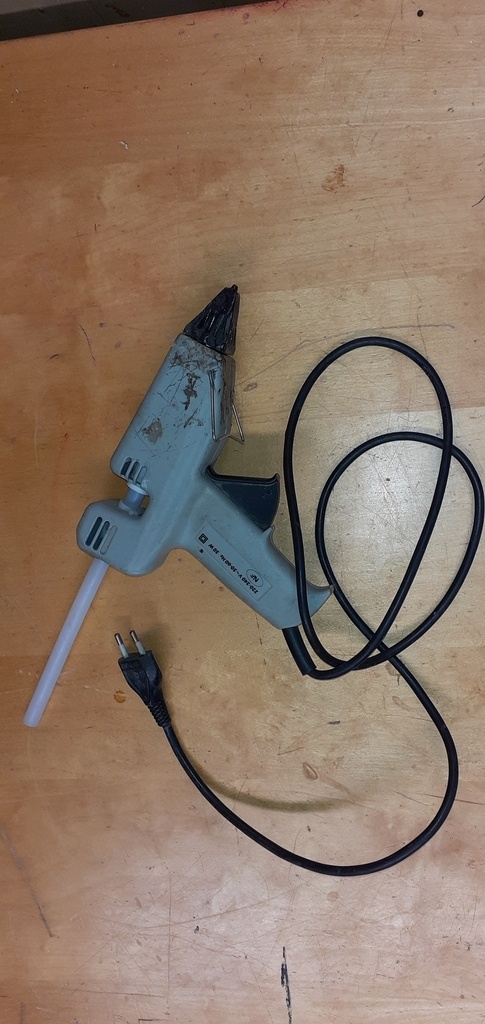

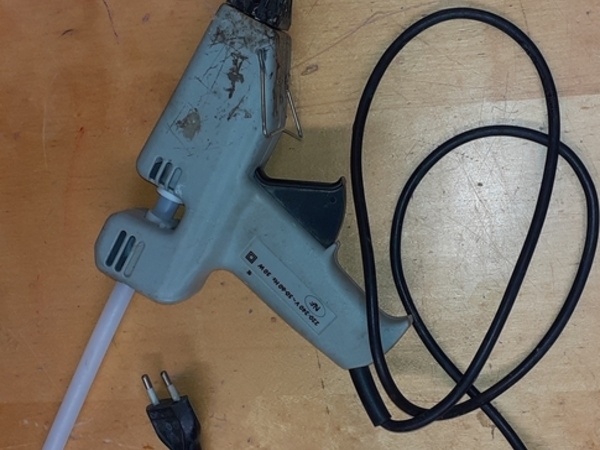

Il n'y a pas de vis -> trop long. Les éléments sont collés avec la colle thermofusible. Il faut êtres rapide et contrôler la position, l'affleurage et l'equerrage sans arrêt.

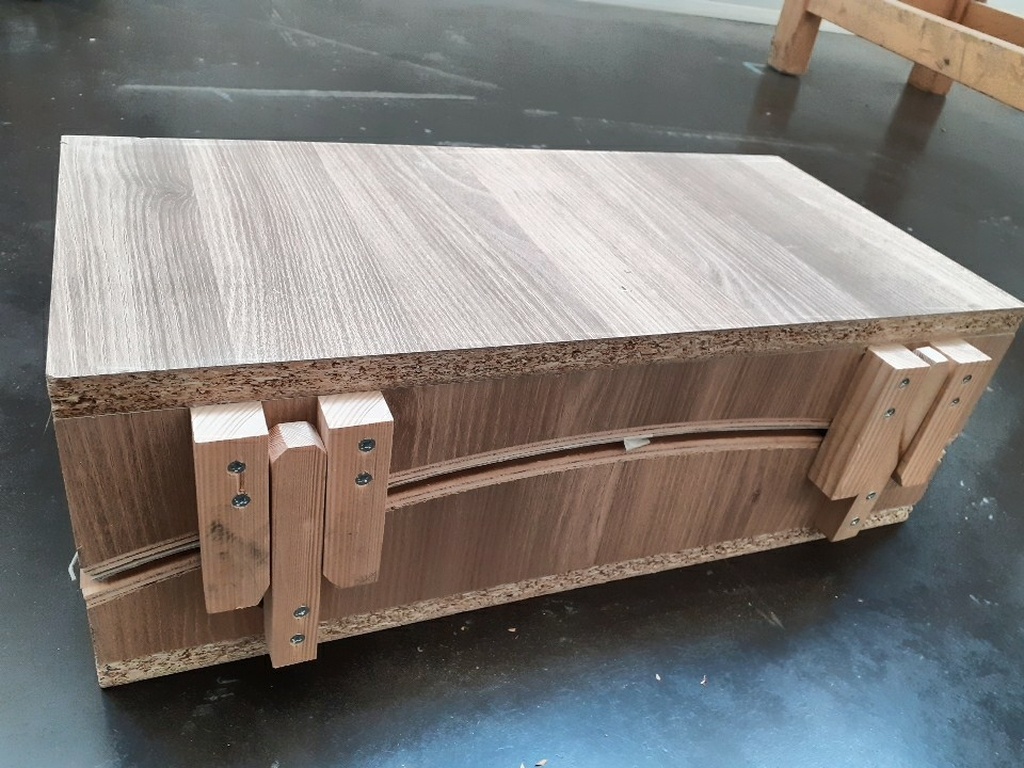

Pour que le moule et contre-moule s'alignent bien et qu'ils ne glissent pas dans une mauvaise direction pendant le serrage, il faut des clés que l'on paraffine bien (pour ne pas avoir la mauvaise surprise d'avoir les clés collé au panneau) et qu'on visse sur les côtés.
Ne pas les coller car le moule ou le contre-moule peut servir pour les étapes de fabrication en l'utilisant comme montage. D'où l'importance de l’équerrage et du parallélisme et donc il se peut qu'on ai besoin de dévisser les clés.

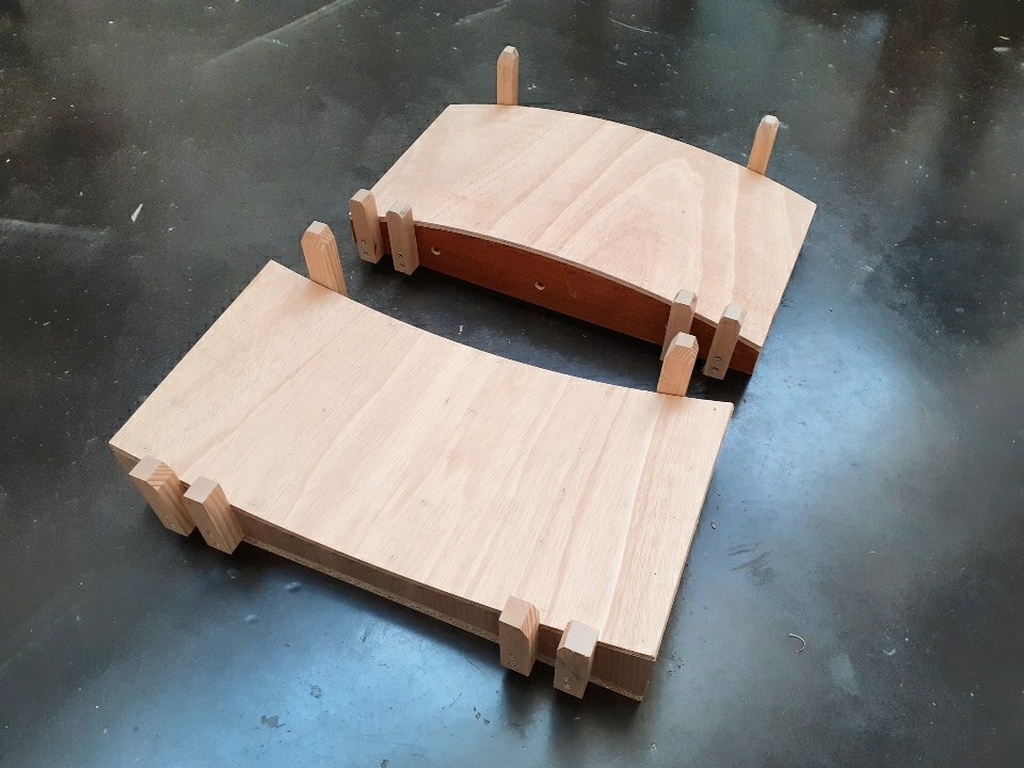

Observez bien la disposition des clés. Elles sont fixées de manière à n'avoir qu'une seule option de positionnement du contre-moule sur le moule. Mâle d'un coté et femelle de l'autre.
Toutes les cloisons sont identiques et donc calibrées à la toupie. Ne pas oublier de déposer un signe d'établissement pour ne par faire d'erreurs de montage. Surtout si la forme est symétrique. Dans l'absolue les cloisons sont toute symétriques mais il peut y avoir un petit décalage de rien du tout qui peut nous nuire à la bonne réalisation du moule.
La fourrure (CP cintrable de 7 ou 9mm) est simplement clouée. Il est bon de pouvoir la déclouer plus tard pour la fabrication d'un autre moule par exemple.
Le serrage se fait avec des serres joints en n'oubliant pas de placer de grosses cales épaisses pour ne pas altérer les moules.

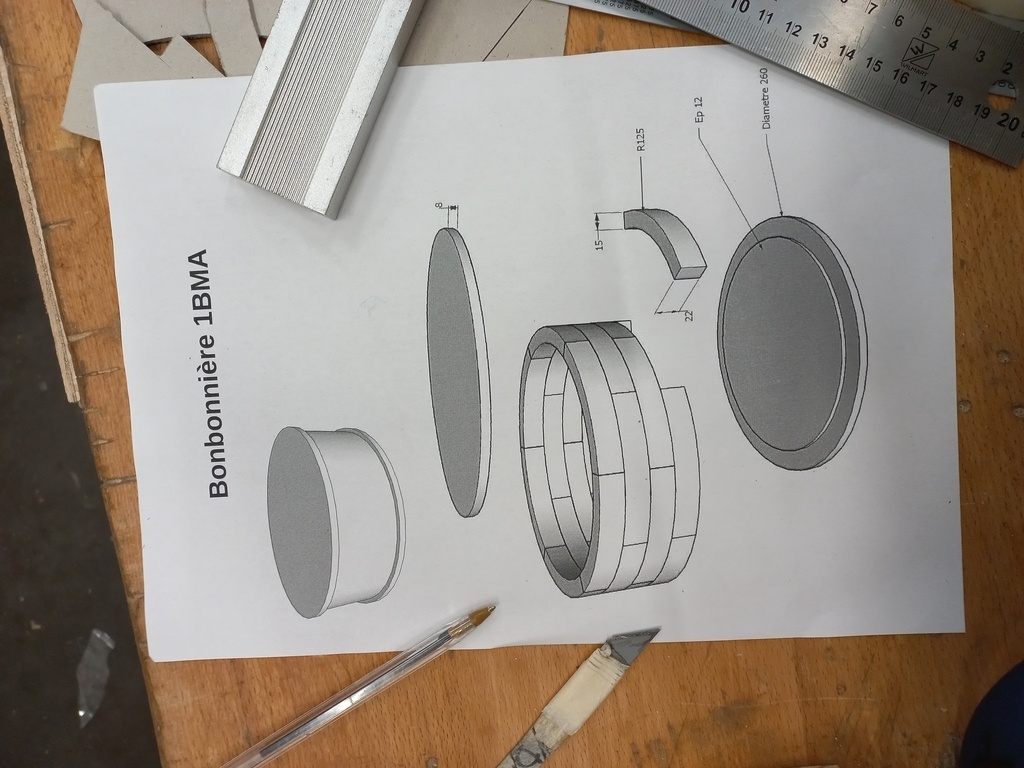

Boite cylindrique montée en briquettes.

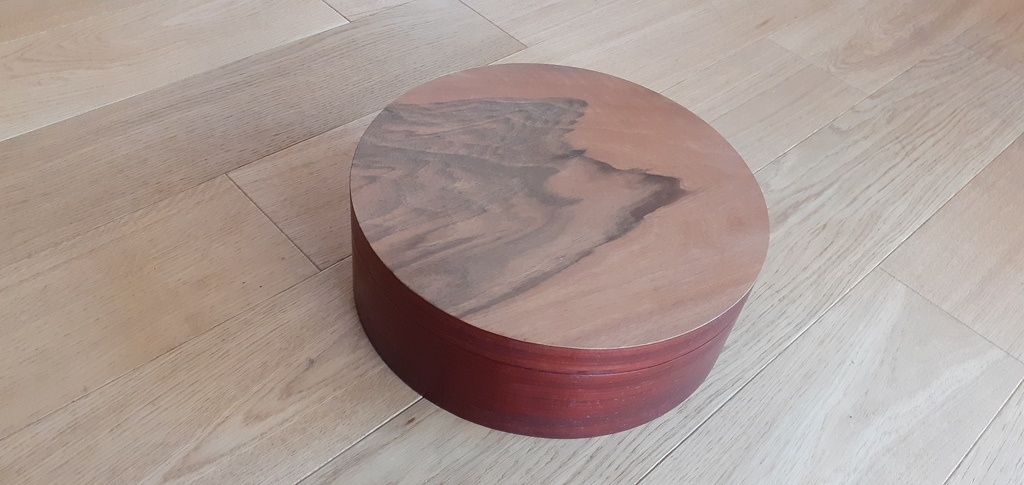

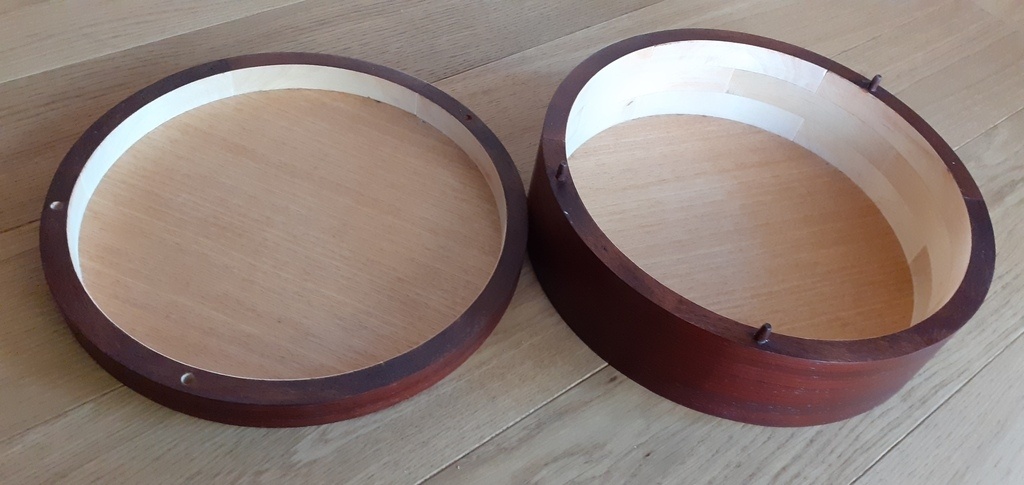

Cette boîte cylindre est replaquée en Padouk et noyer

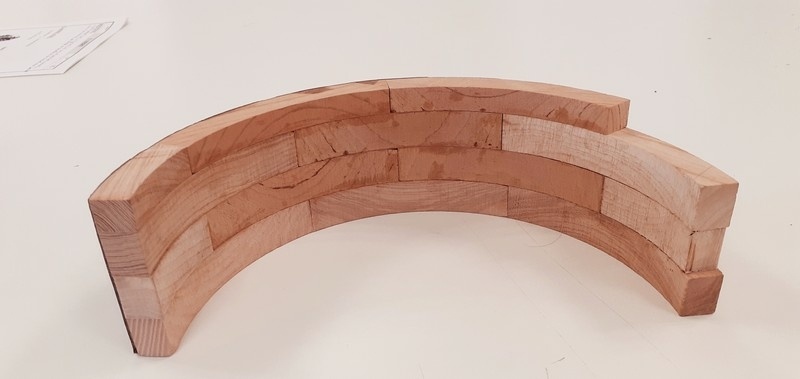

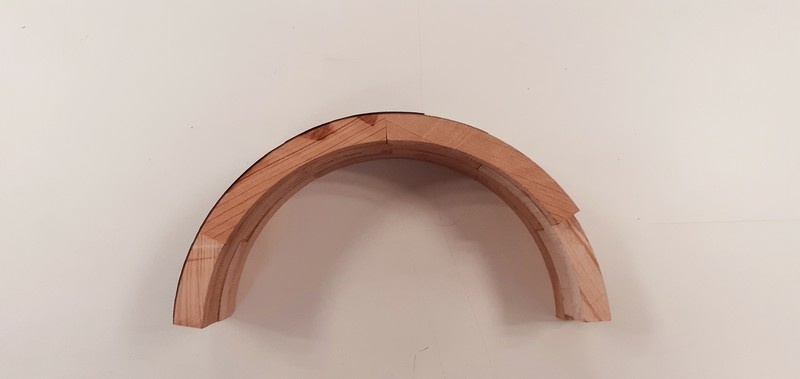

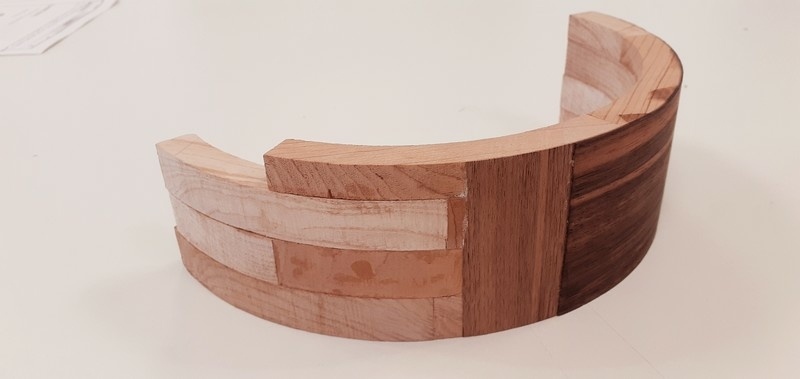

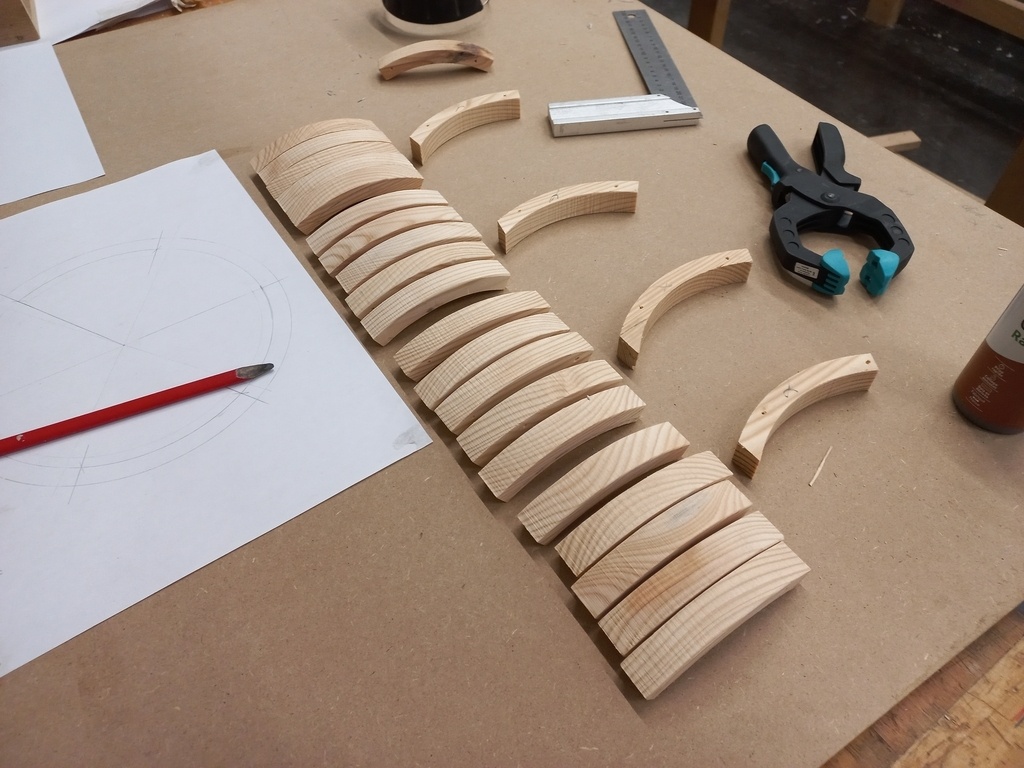

La technique pour la surface courbe est appelée montage en briquette. Pour cela il faut fabriquer des pièces de bois courbées et les coller ensemble comme on monterait un mur de briques.

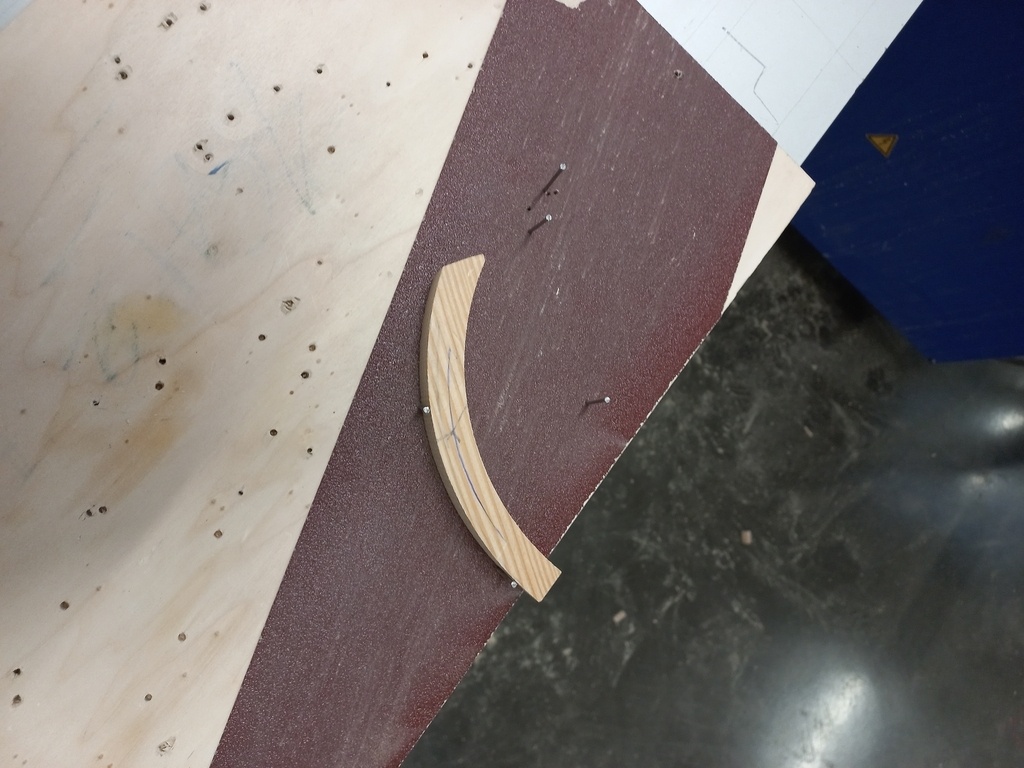

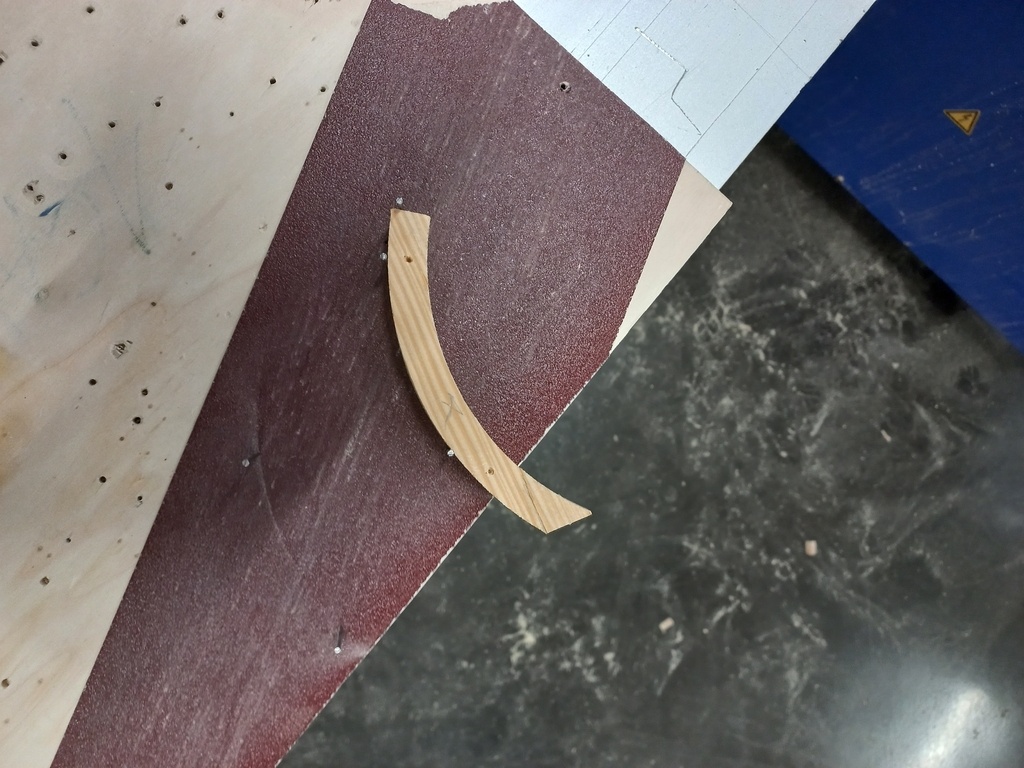

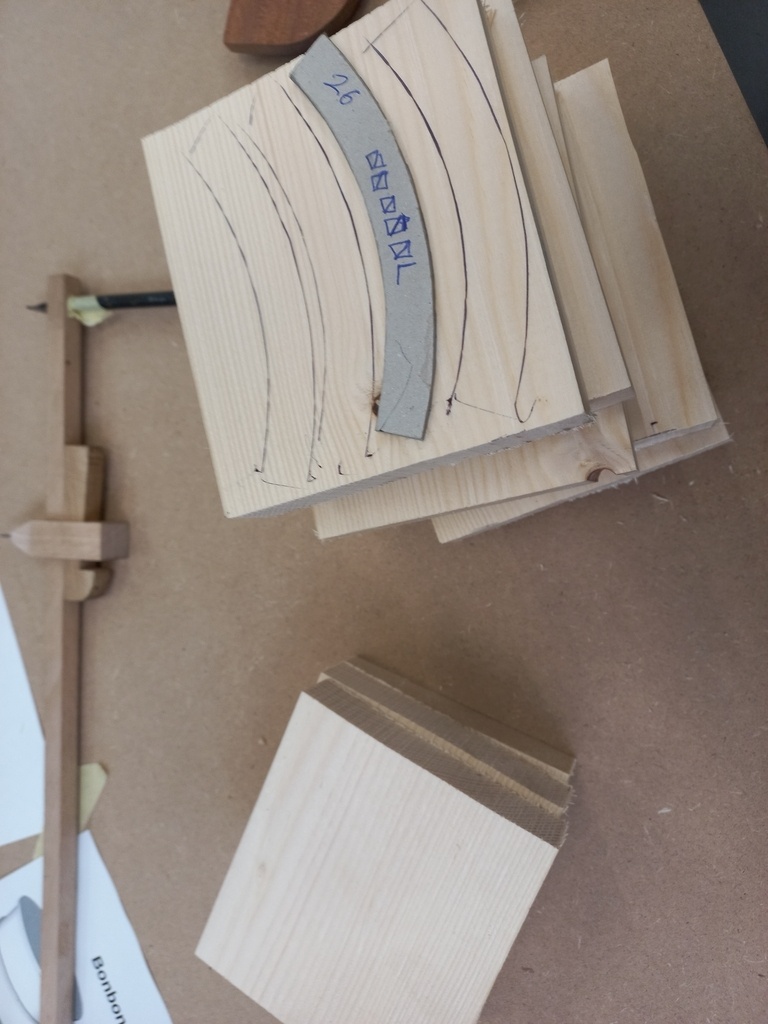

Pour les faire, il faut raboter des planches à la même épaisseur. C'est important de bien respecter cette consigne sinon il y aura des soucis graves au montage. Puis scier les briquettes avec cette méthode.
Coupe des bouts des briquettes à la scie à format

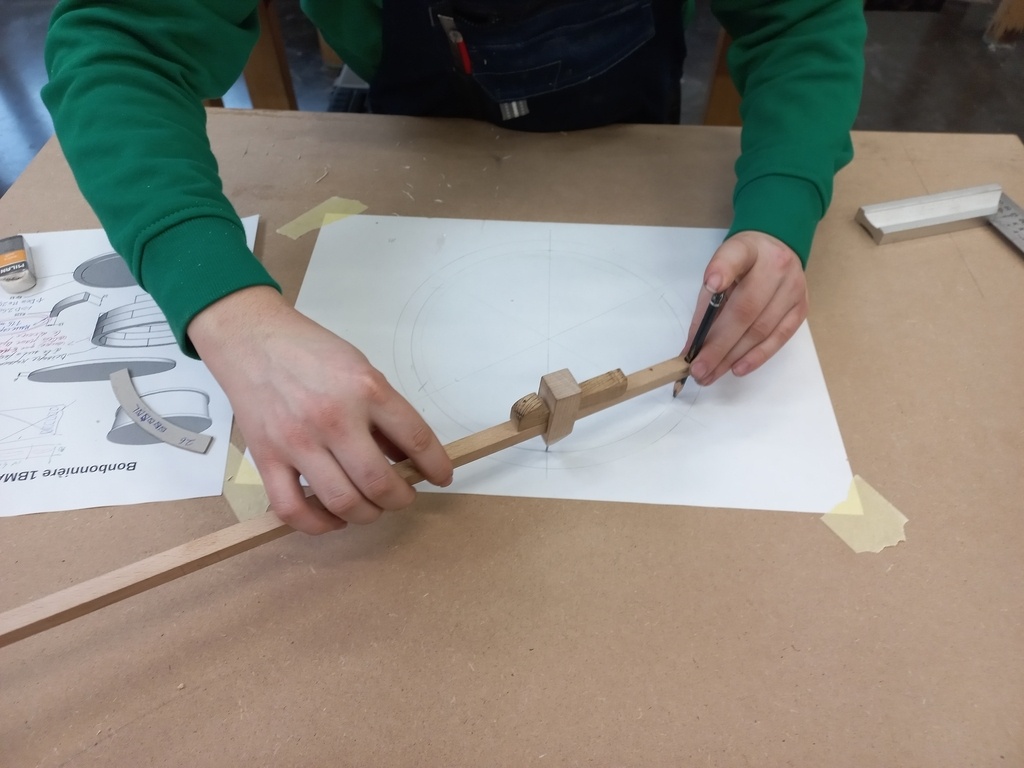

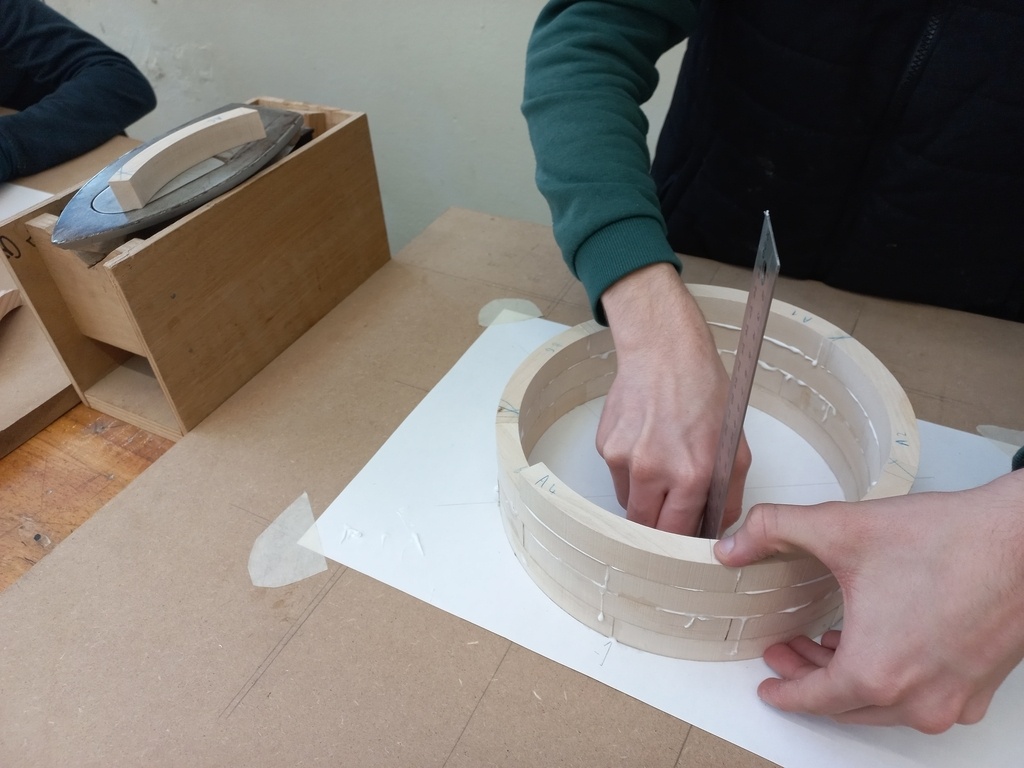

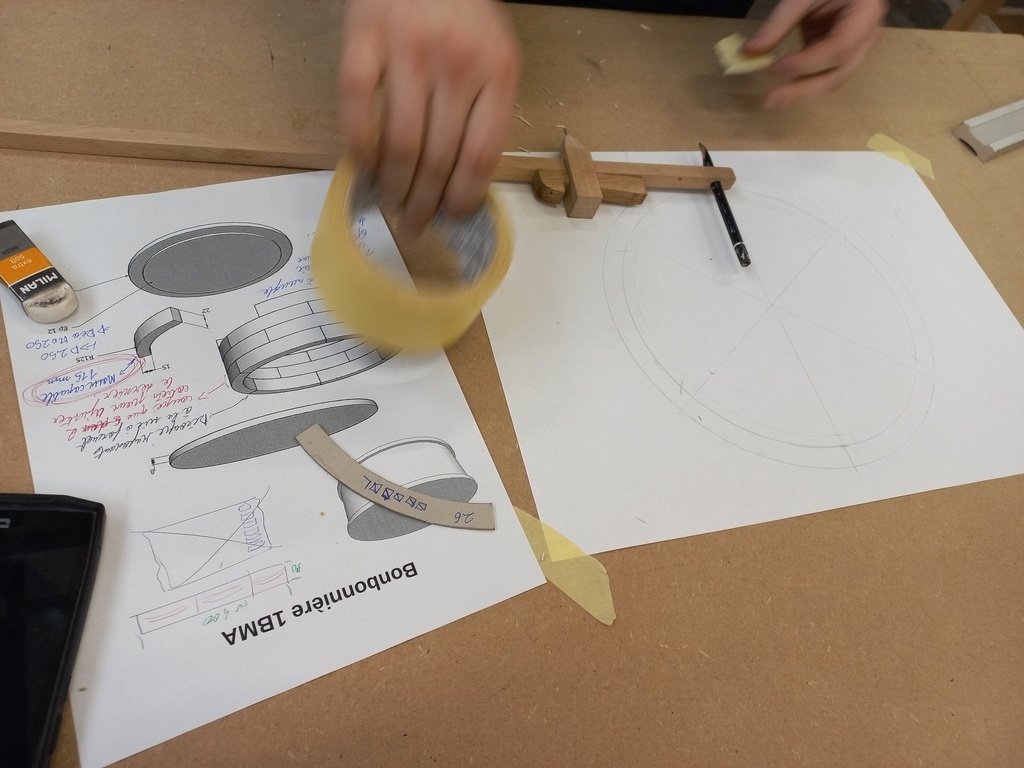

Couper les bouts avec un montage à la scie à format. Pour la boite il y avait 6 briquettes par étage. Utiliser une épure pour bien contrôler les longueurs.

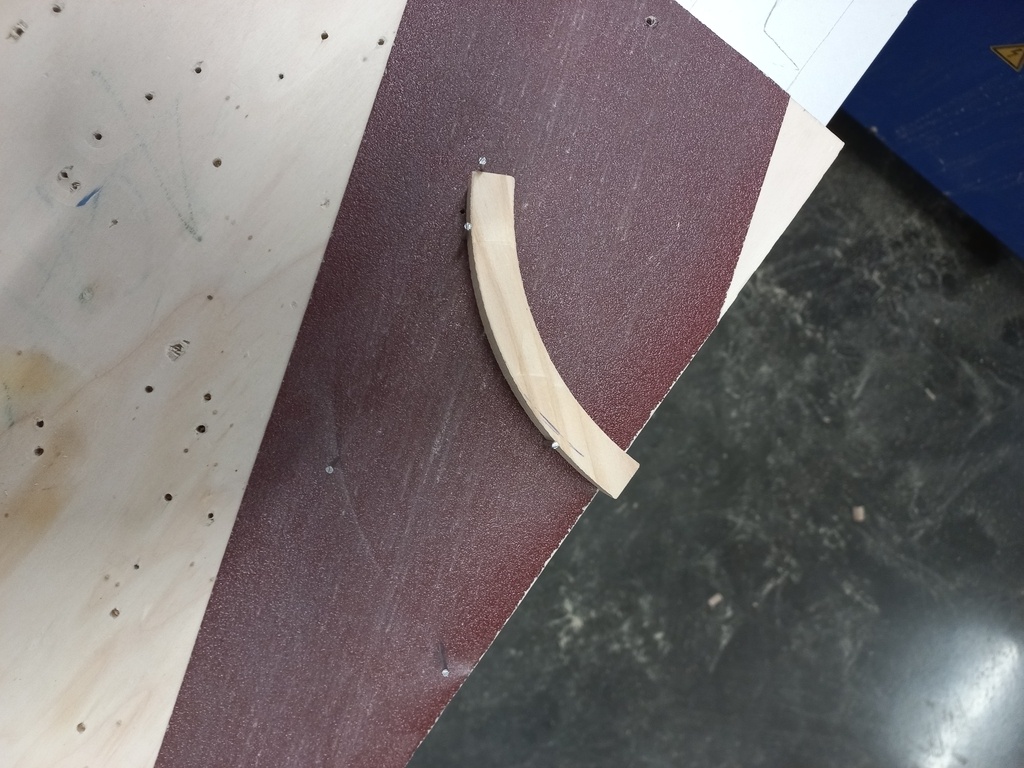

Les chauffer sur un fer à repasser renversé 3 par 3.

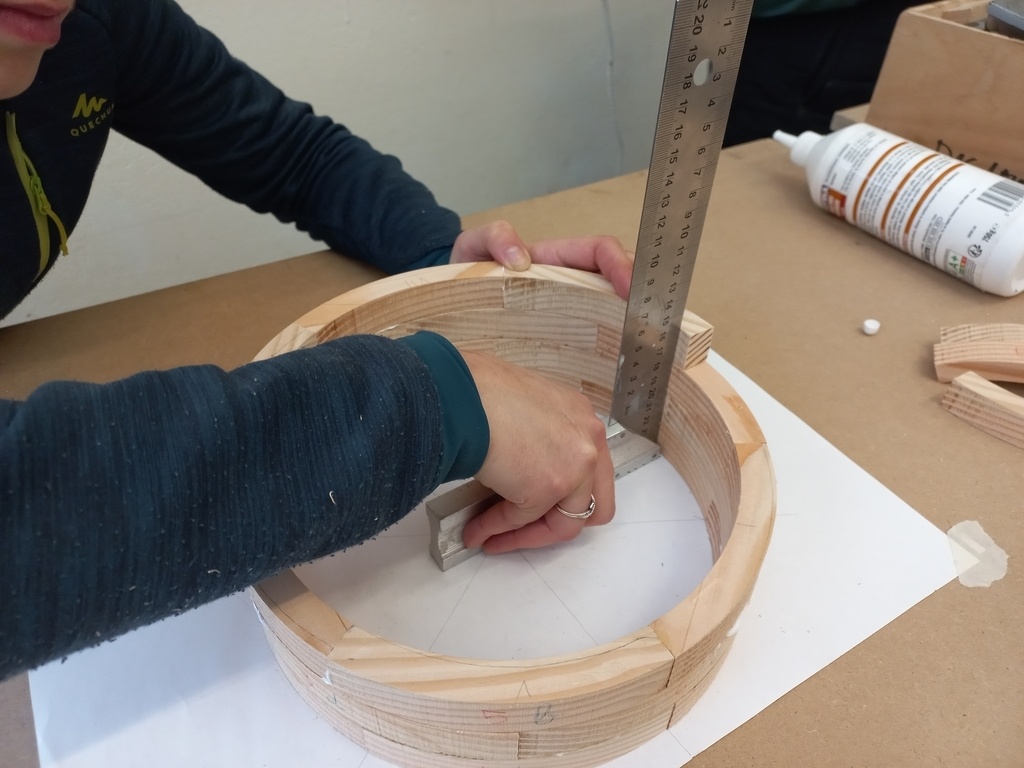

Puis coller les briquettes entre elles à la blanche. Nos anciens utilisaient de la colle à chaud. La technique est la même. Paz besoin de serre joint: on chauffe, on encolle et on maintient serrer a la main 15 à 30 secondes. On contrôle et on passe à la suivante. Ce n'est pas sec mais ça tient suffisamment.
Un fois sec on râpe et on plaque à la sangle le fil vertical -> Contreplaque en croisant le fil.
On colle un disque de cp8 de chaque coté.
On affleure.
Et pour finir on replaque le tout. Avec la technique de la sangle. Comme expliqué ici

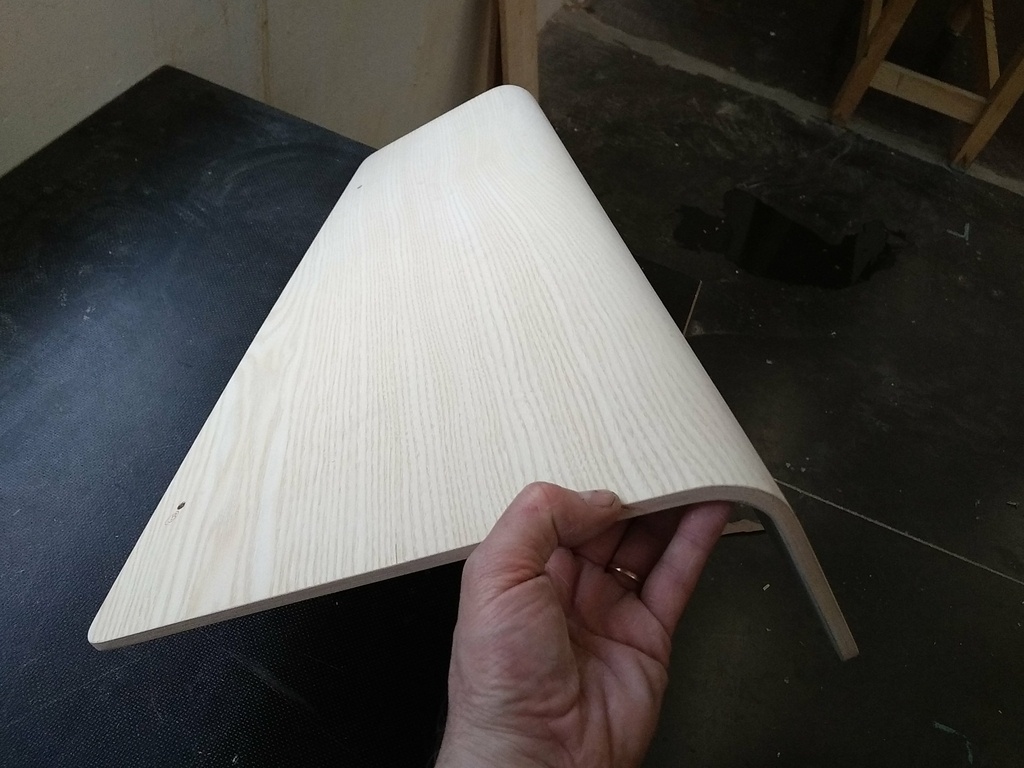

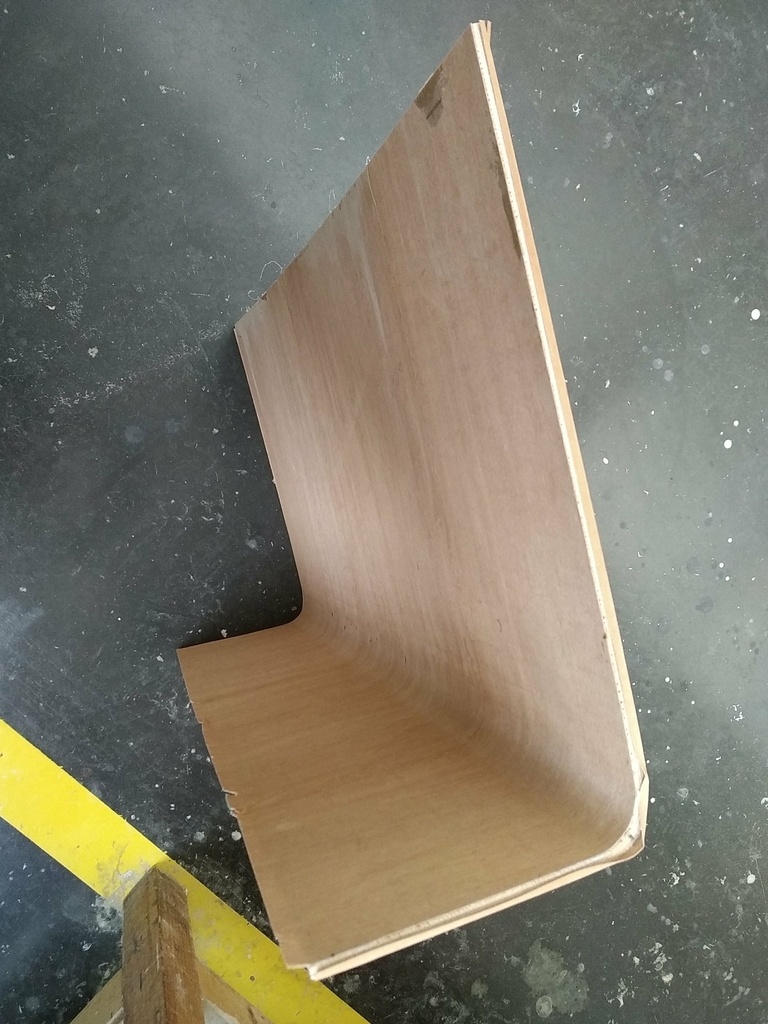

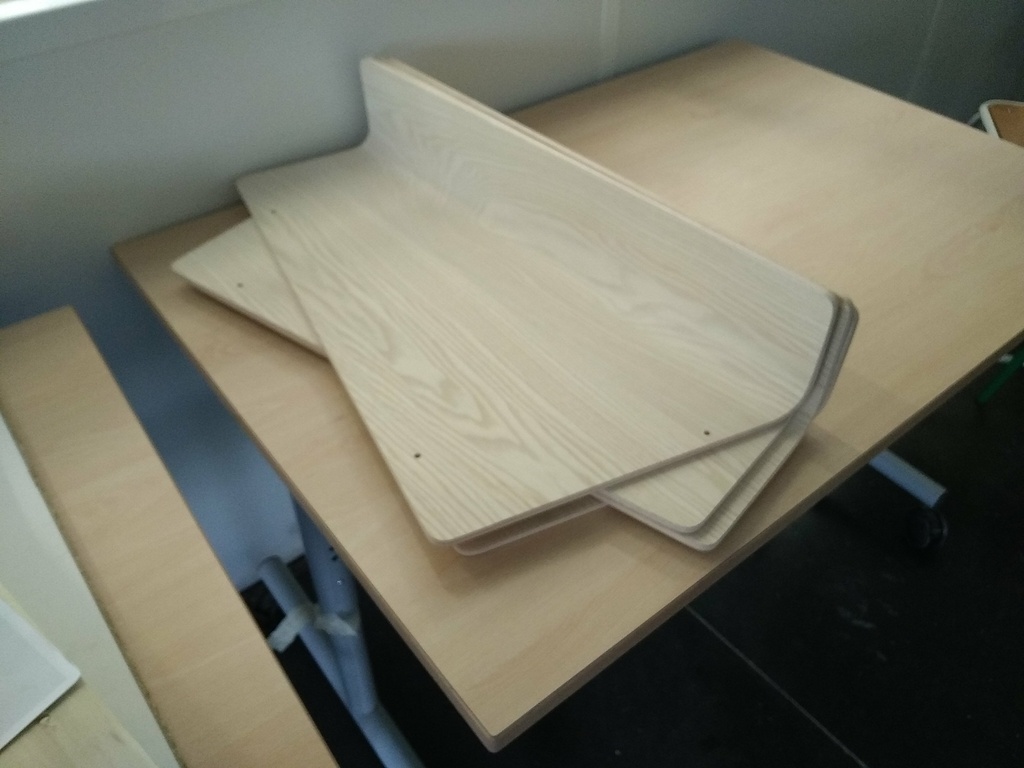

Panneaux arrondi de 30mm de rayon avec du souplex de 7

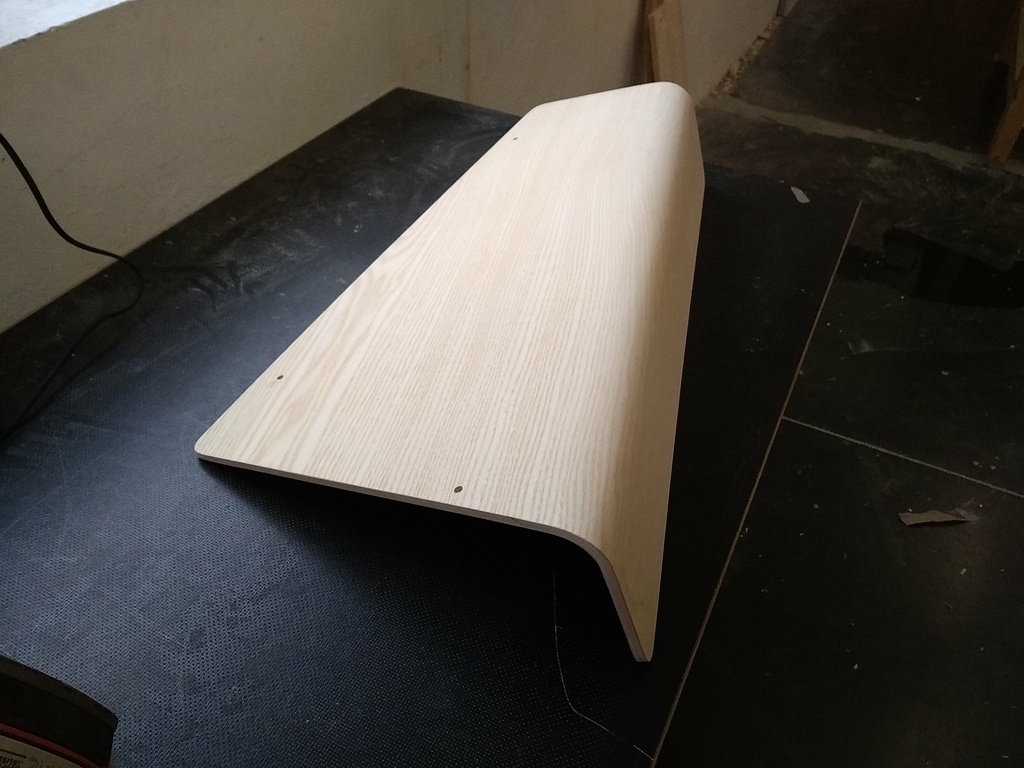

Dernièrement j'ai eu à faire quatre panneaux avec un angle arrondi dont le rayon intérieur est de 30 mm seulement.
Je pensais que le cintrage avec du souplex aussi serré ne pouvait se faire. J'ai testé et j'ai réussi !
J'ai utilisé du cp souplex de 7 replaqué deux fois. Une pour croiser le fil et la dernière pour la finition frêne. Placage 0,6mm

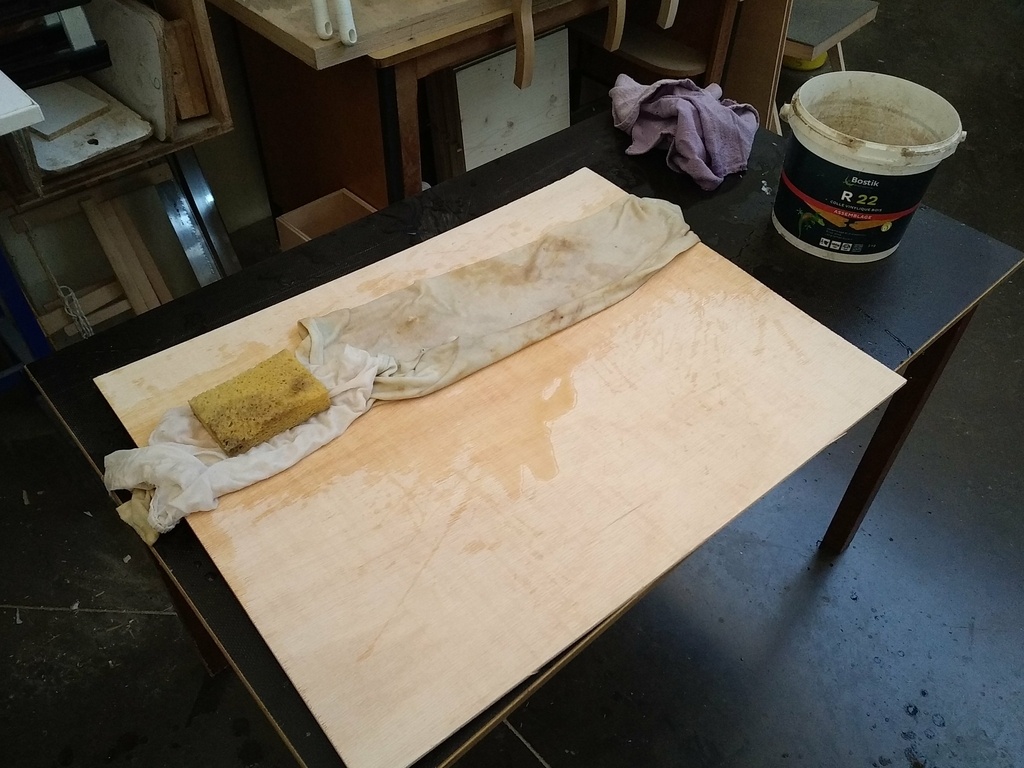

La mise en forme du cp souplex est possible après l'avoir bien mouillé et chauffé. Le rayon de cintrage est de 30mm. C'est serré!

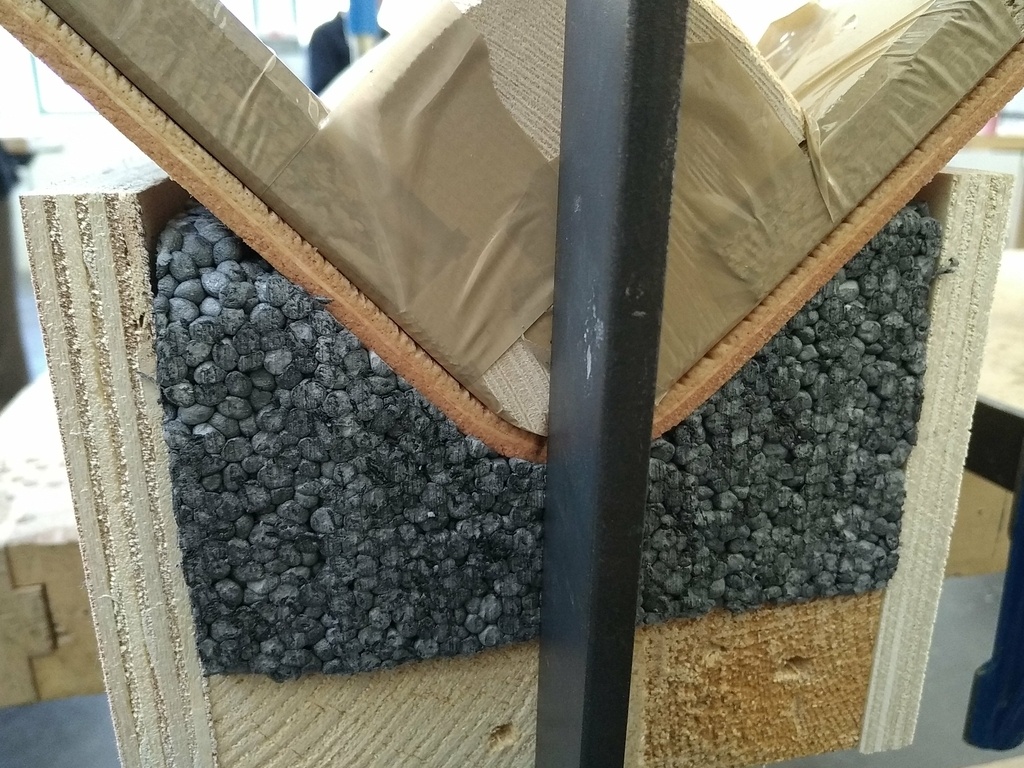

Le contre moule en polystyrène ne sert qu'à mettre en forme le cp le temps du séchage.

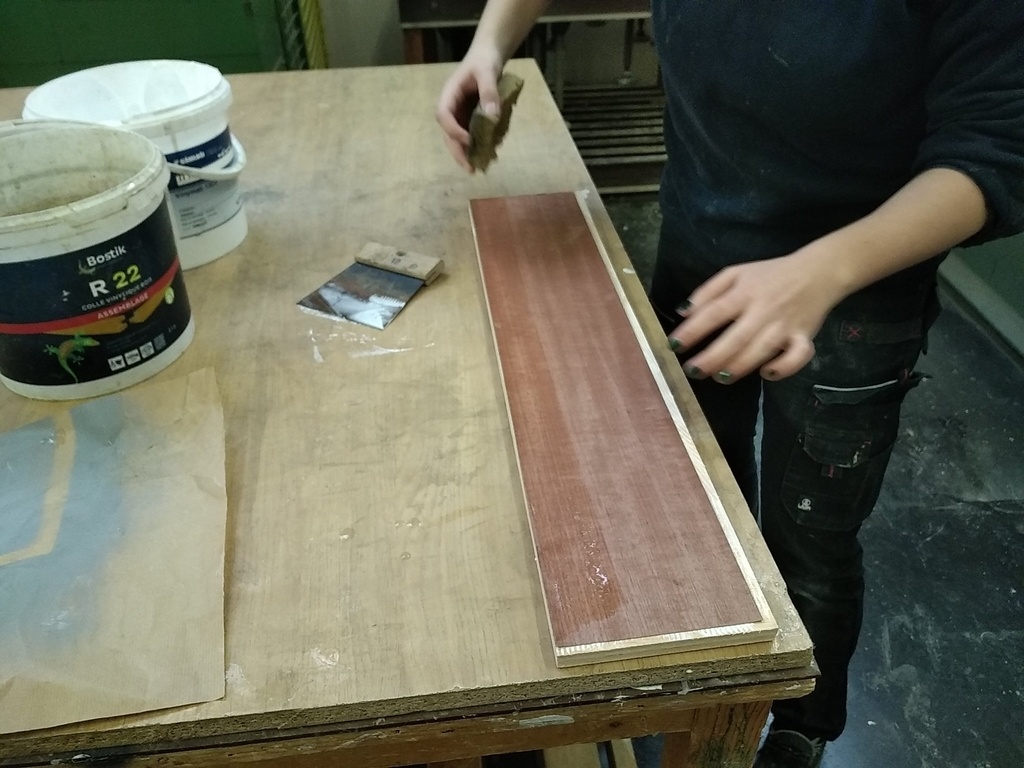

Puis, une fois l'âme en forme, je l'ai plaqué une première fois avec de l'aniégré en travers fil. Puis un deuxième serrage pour la couche finale en frêne.

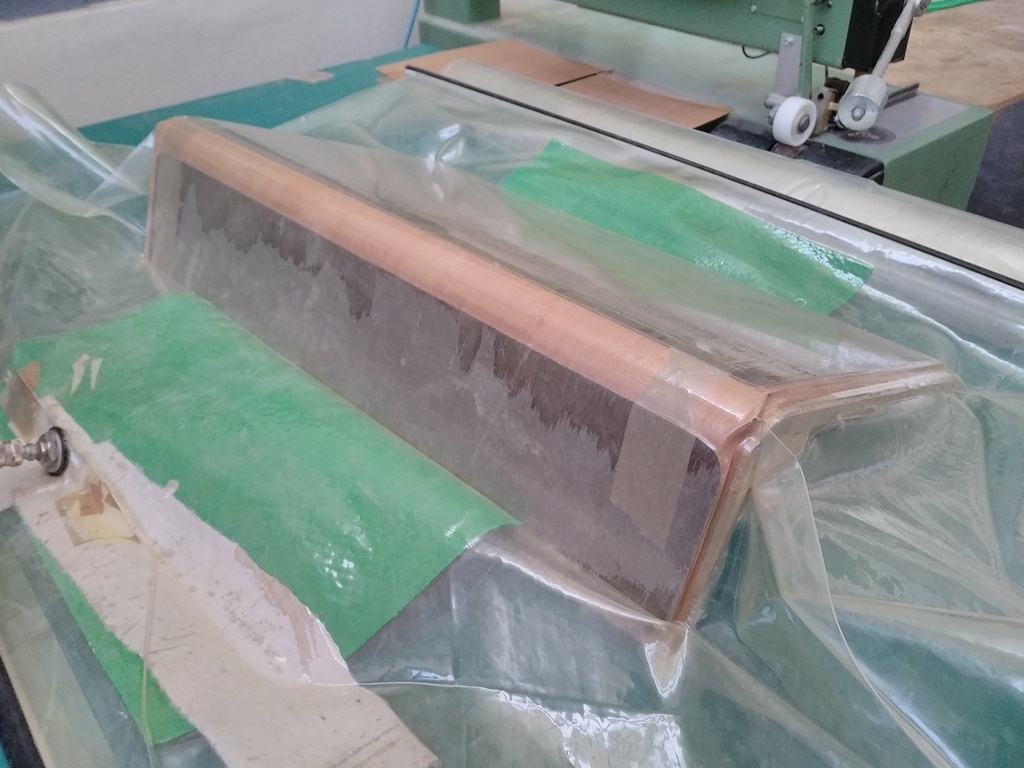

J'ai utilisé la poche sous vide. Colle vinylique car je n'avais pas de colle thermodurcissable.

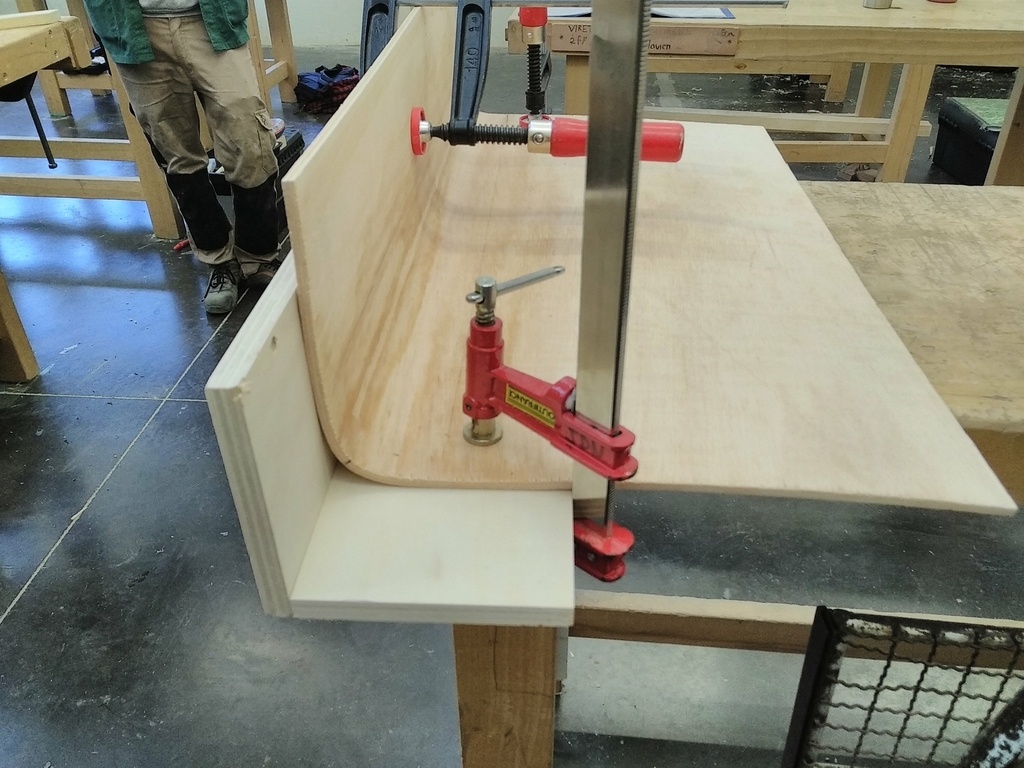

Le moule est très simple: Deux panneaux et une pièce de bois qui fait la liaison au milieu. Après avoir profilé le quart de rond de 30 j'ai tout recouvert de scotch marron.
Et pour finir j'ai tout calibré et poncé. Je n'ai pas de photo des fauteuils terminé.

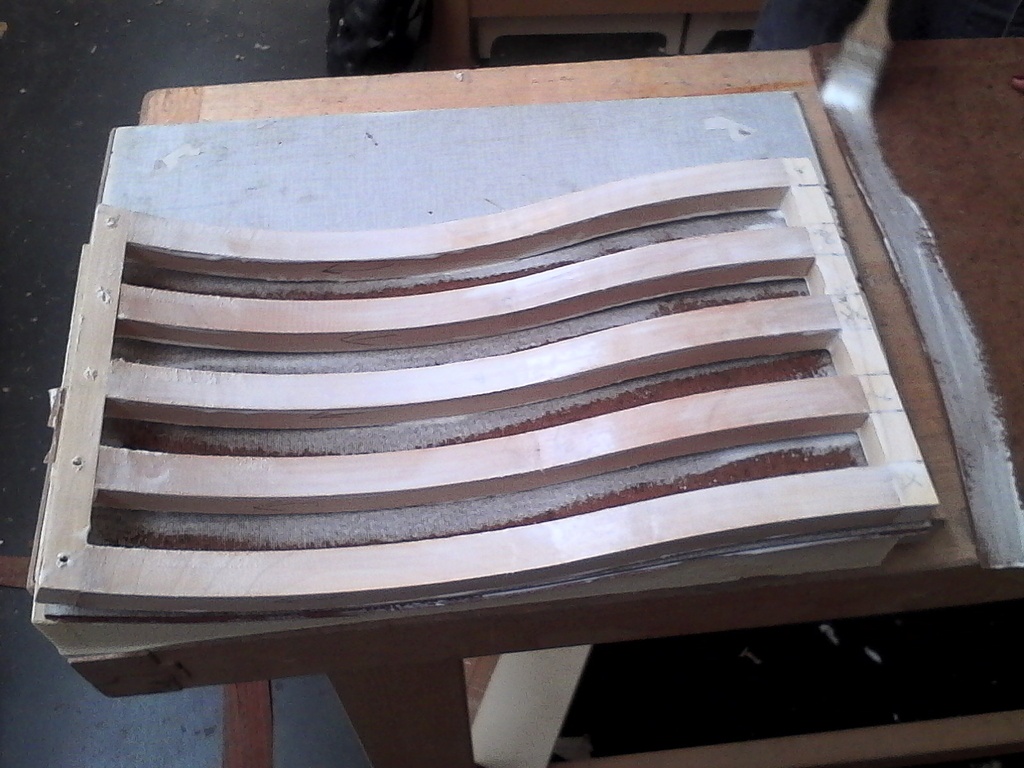

Panneau cintré avec âme creuse

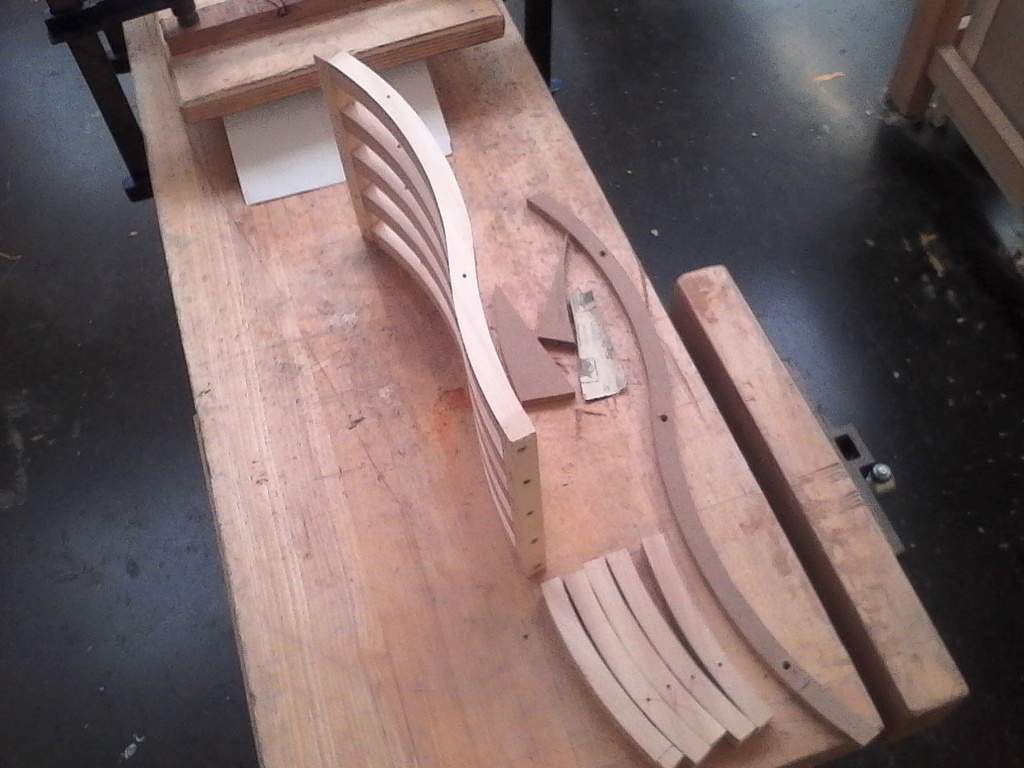

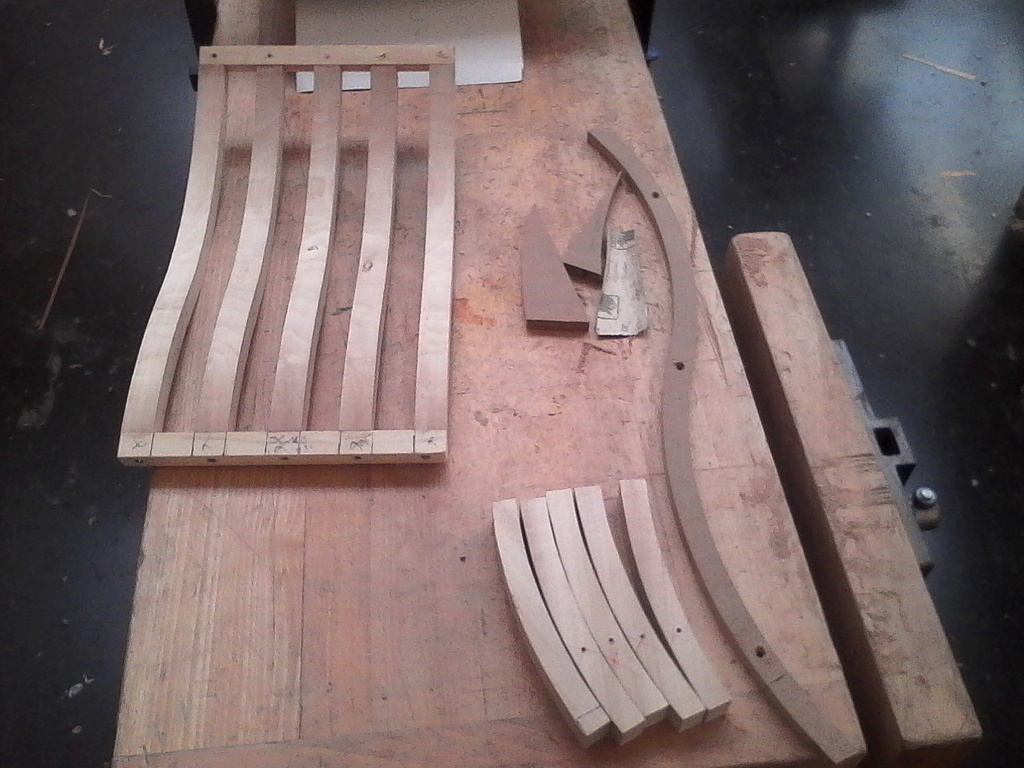

La structure est composée de montants chantournés et calibré à la toupie.
Une emboiture tiens les montants par une vis. Celles-ci seront enlevées après.

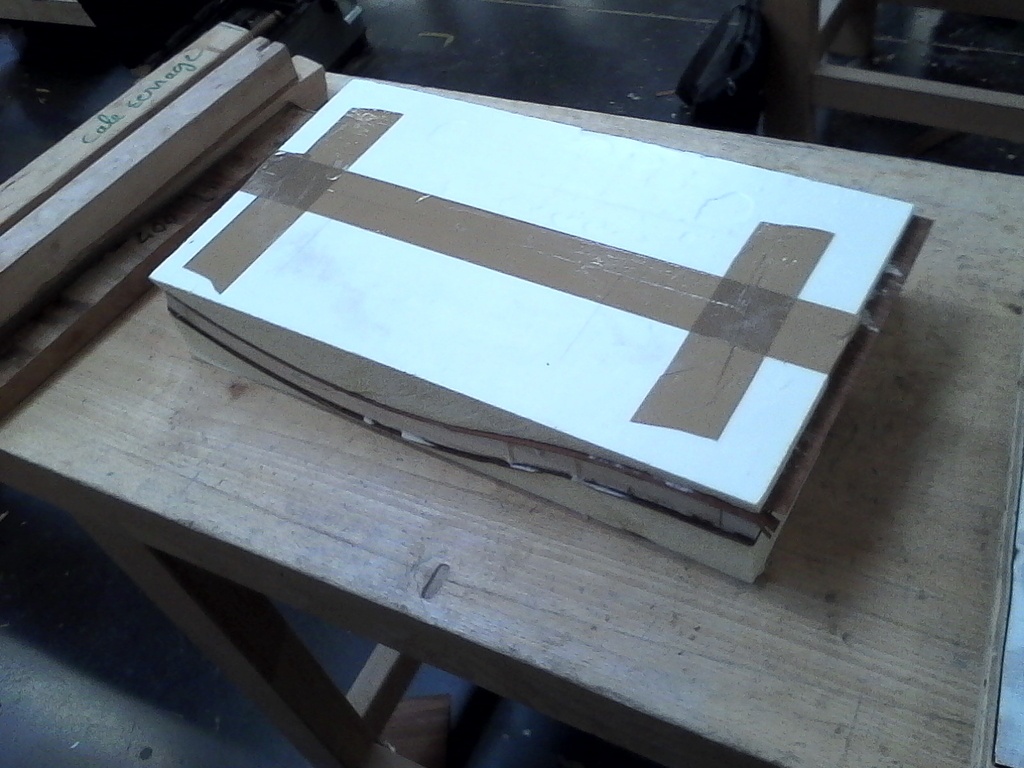

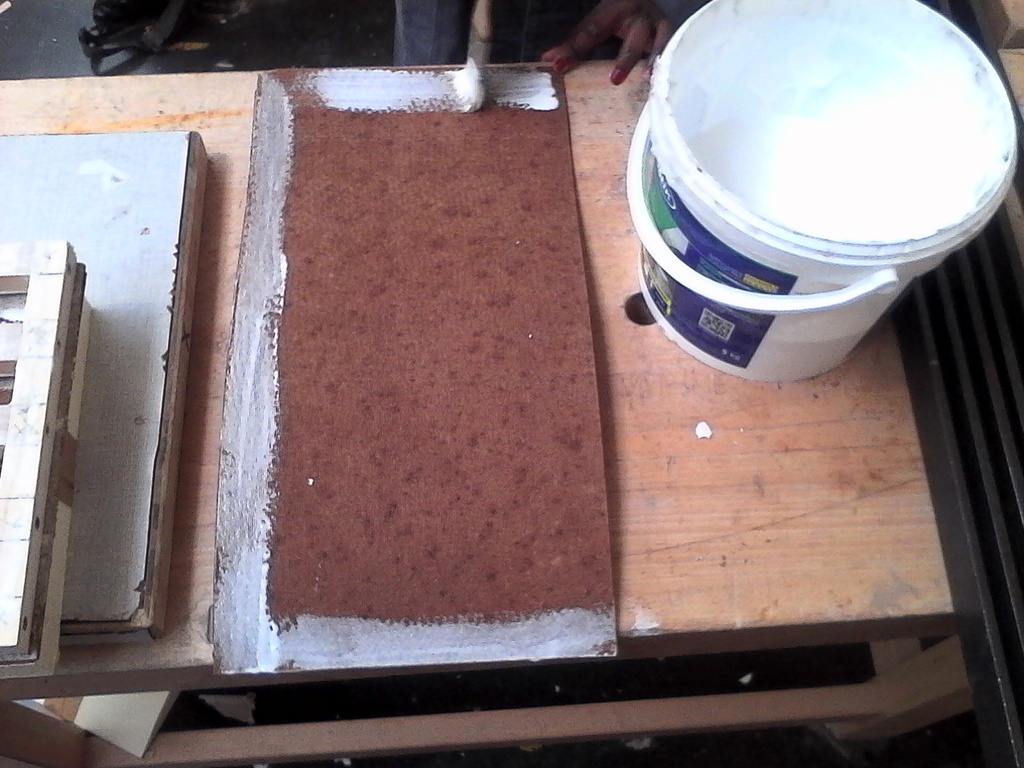

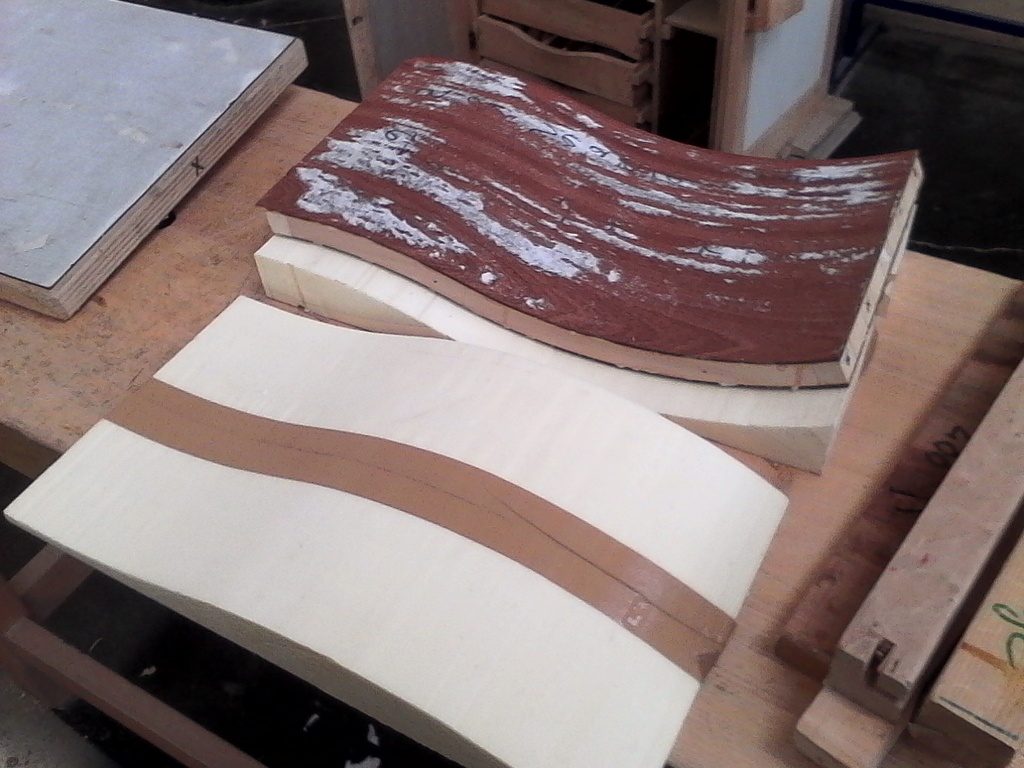

On a utilisé de l'isorel de 3mm qu'on a d'abord plaqué dans le moule contre moule.

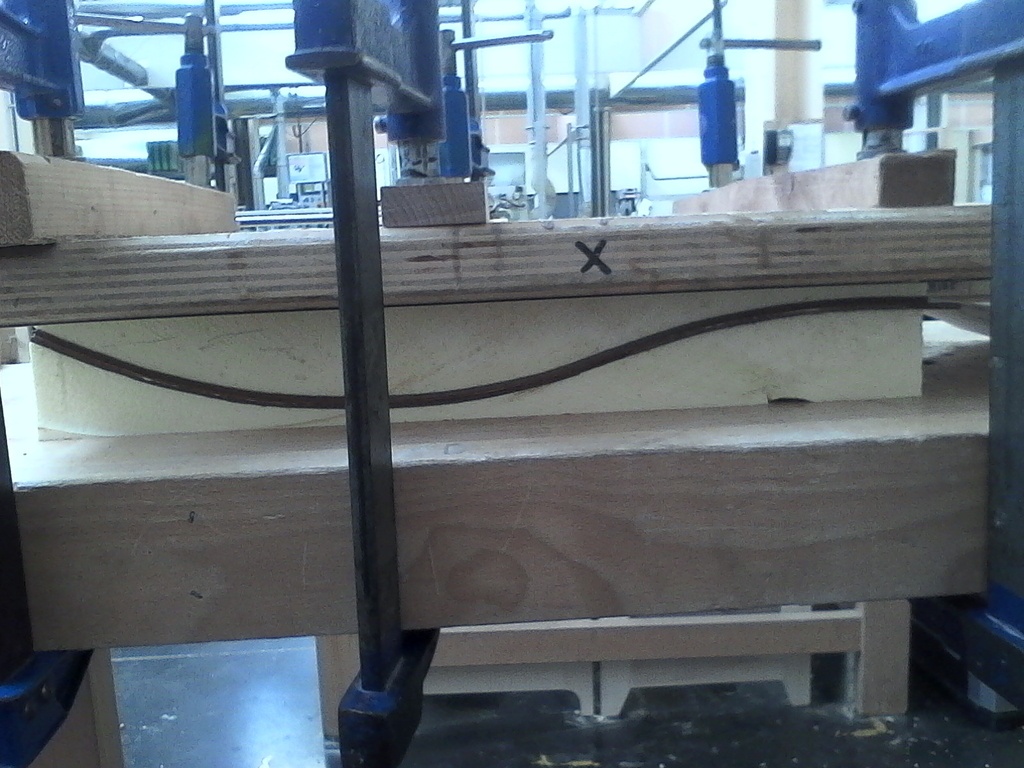

(Celui-ci est fait de polystyrène expansé scié à la ruban. Brut de sciage)

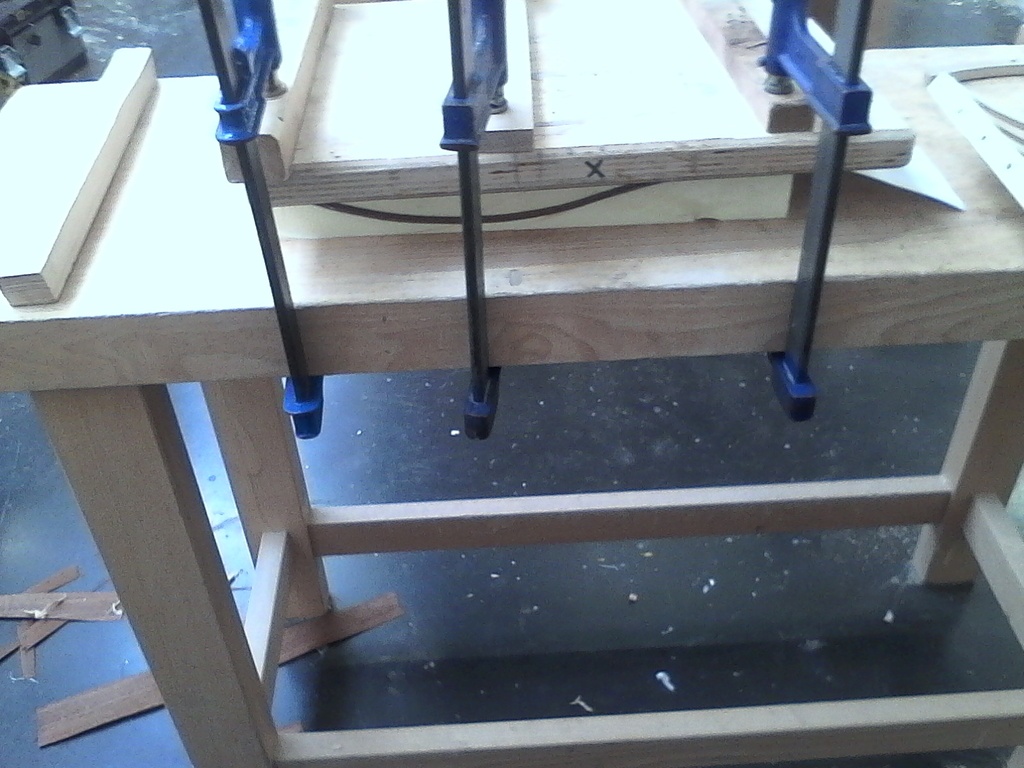

Puis, les deux isorels plaqués sont collés contre la structure à l'aide du moule contre moule. Attention à ne pas trop serrer pour ne pas avoir les marques des montants. (Dés que le tout est en contact on arrête de serrer)
Bonne technique pour avoir des panneaux cintrés de forte épaisseur tout en restant léger.

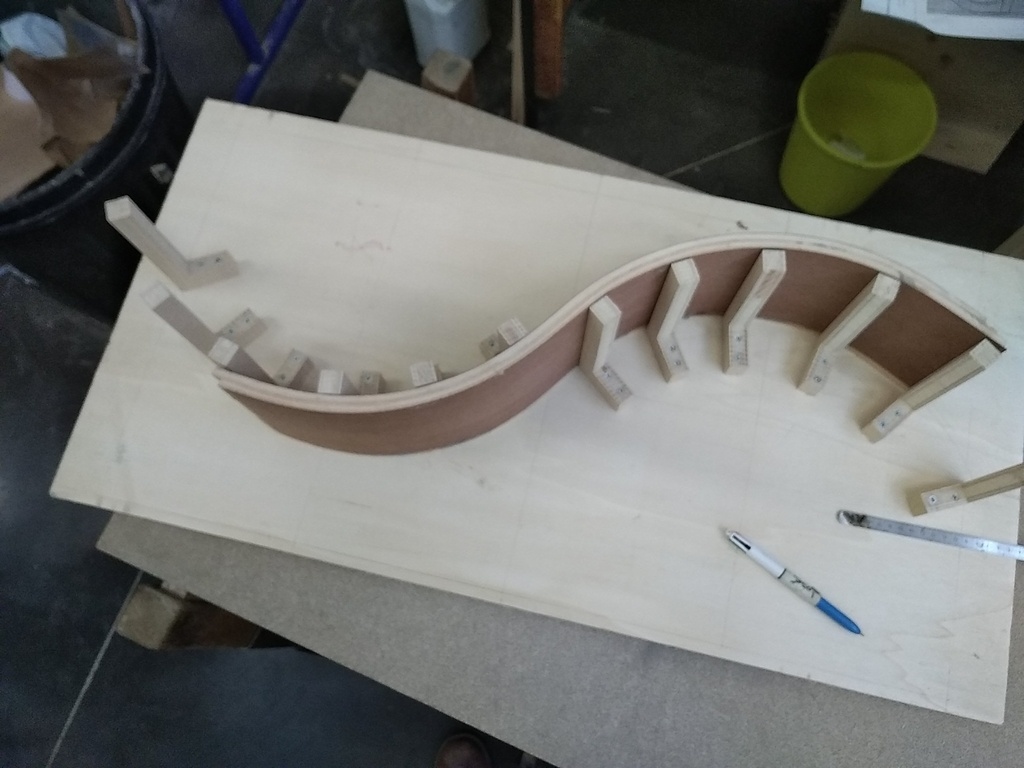

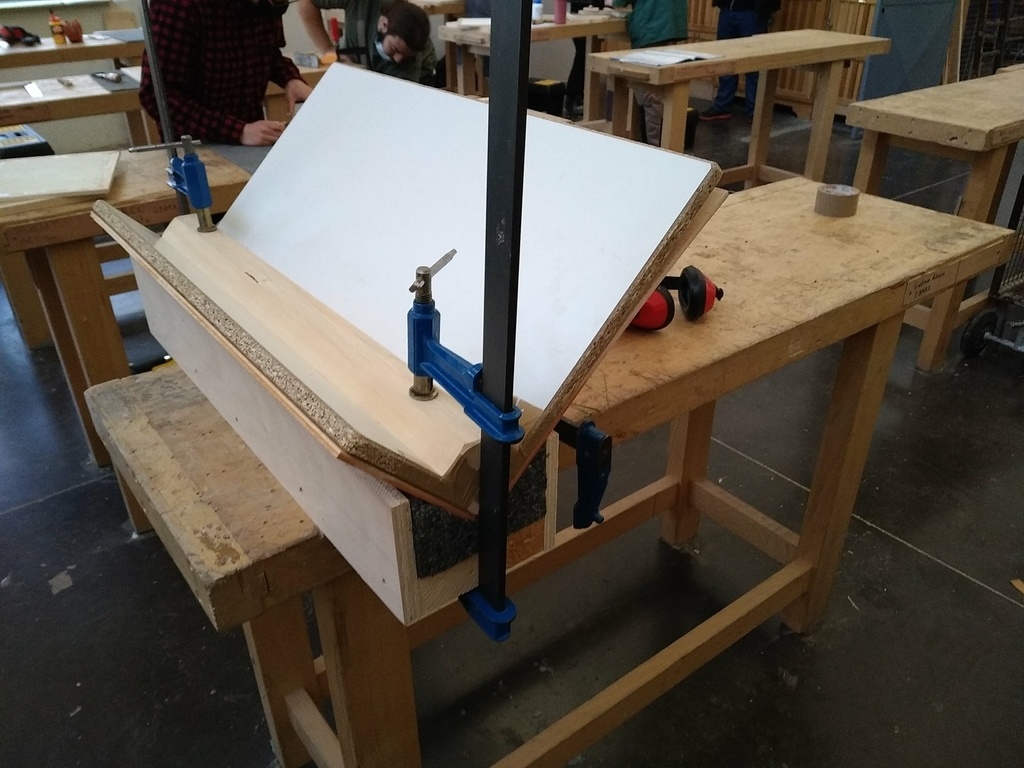

Mise en forme sur épure sans moule.
C'est un exercice que j'ai eu avec mes étudiants. L'objectif était que chaque élève expérimente une technique.
là, la technique utilisée, était la mise en forme direct sur une épure sans moule.

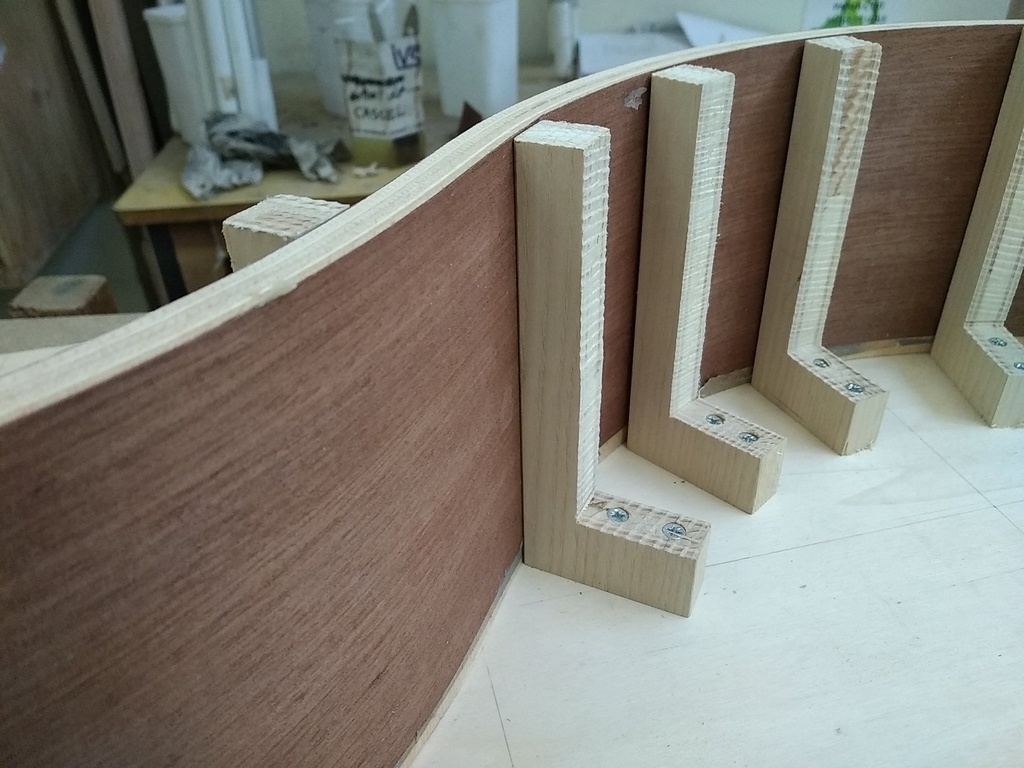

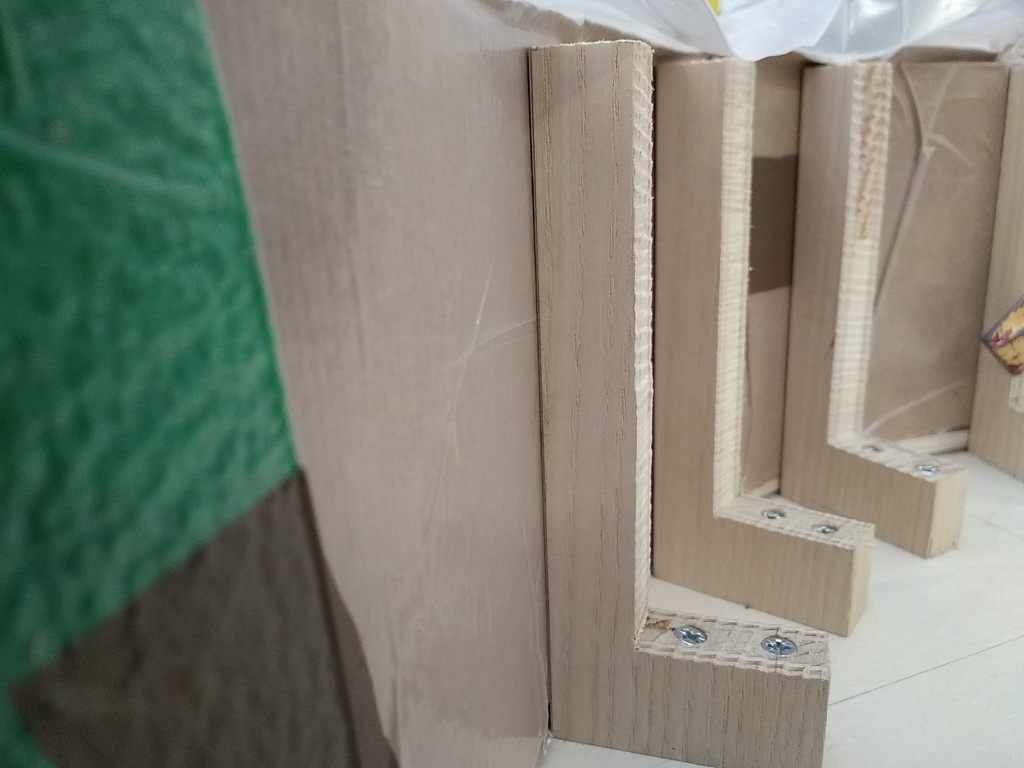

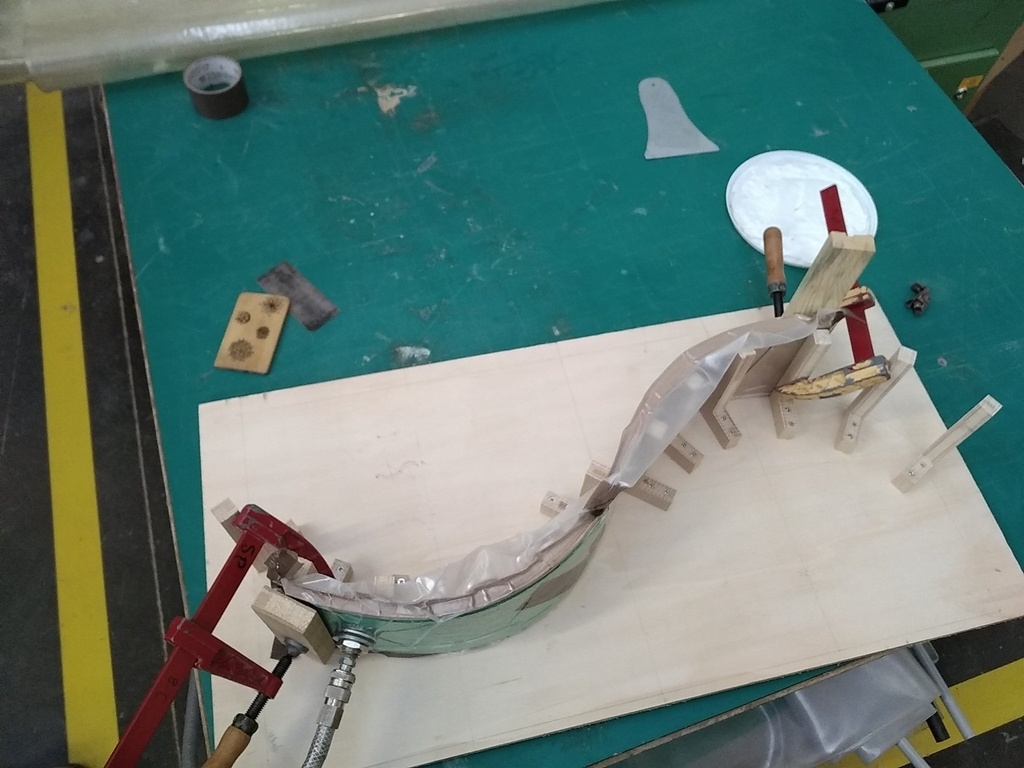

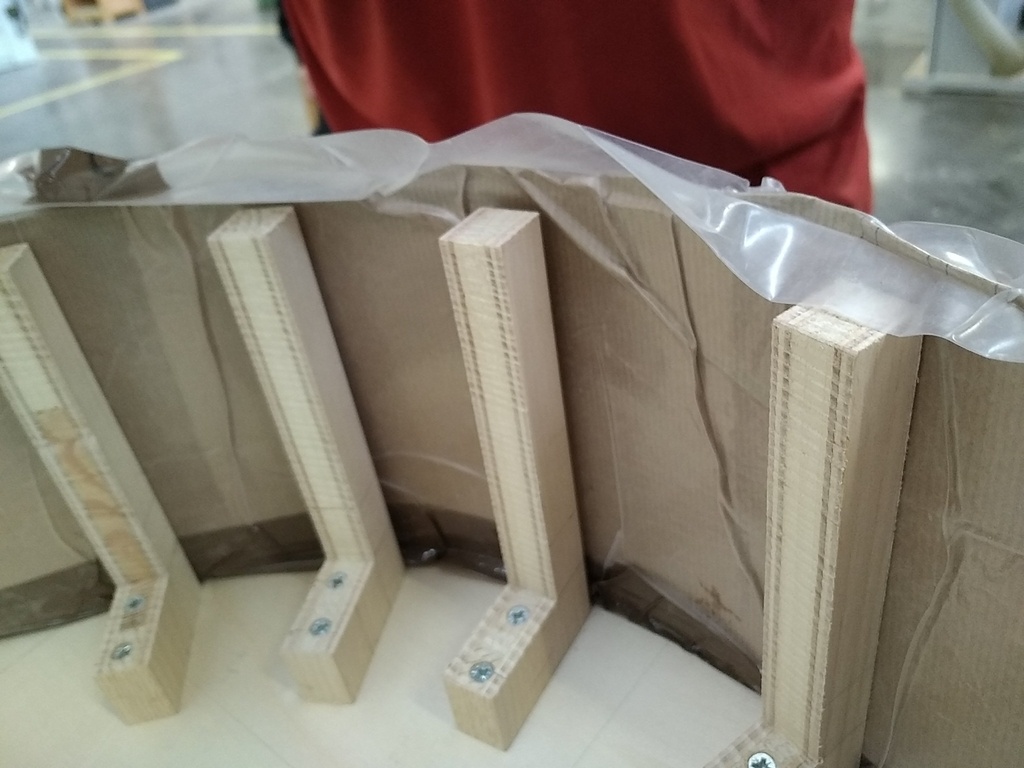

Une fois la courbe tracée sur l'épure, on vient fixer directement sur l'épure, des équerres dont le grand côté correspond à la largeur du panneau à réaliser.
Les équerres doivent être placées dans la partie creuse de la courbe.

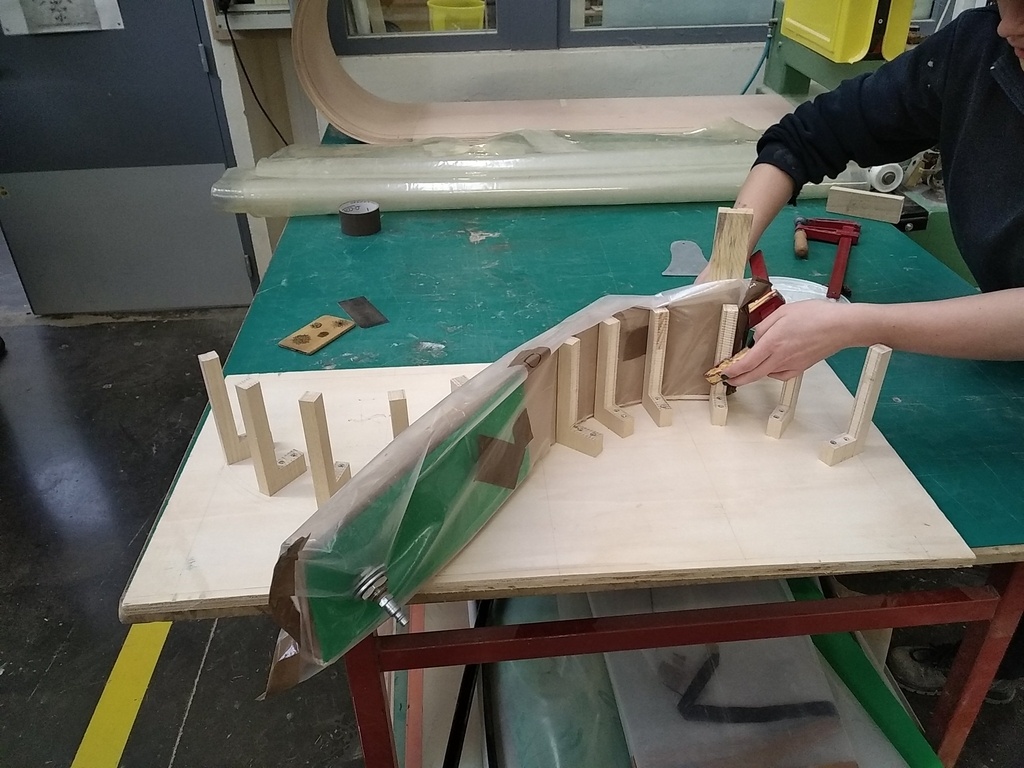

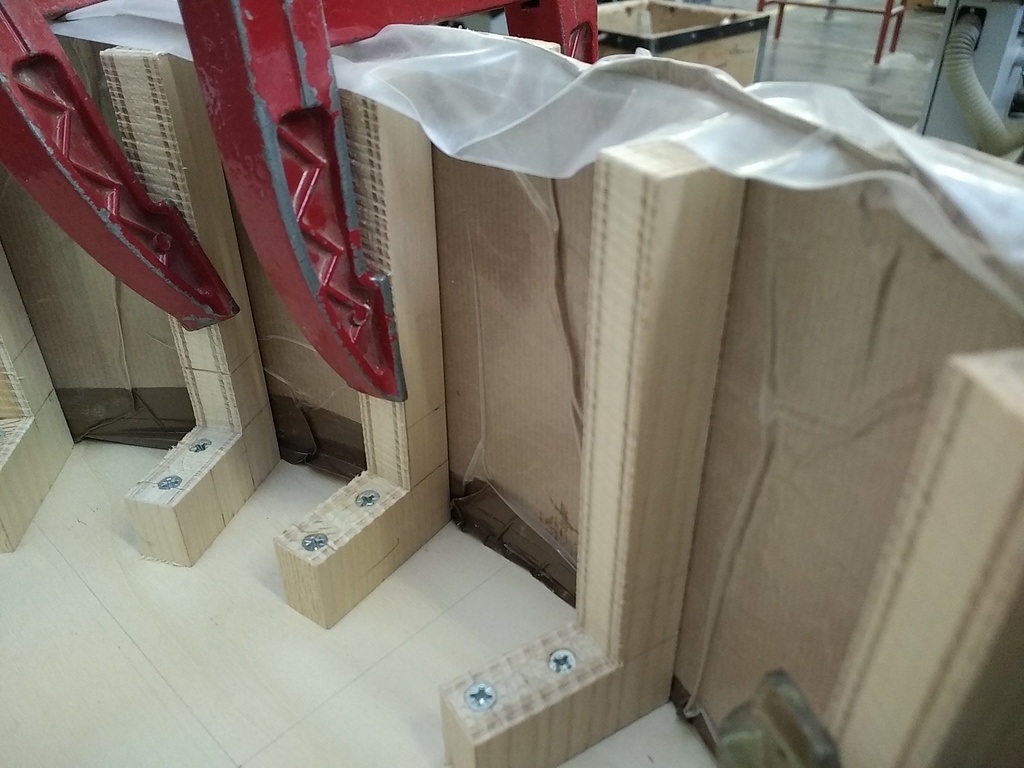

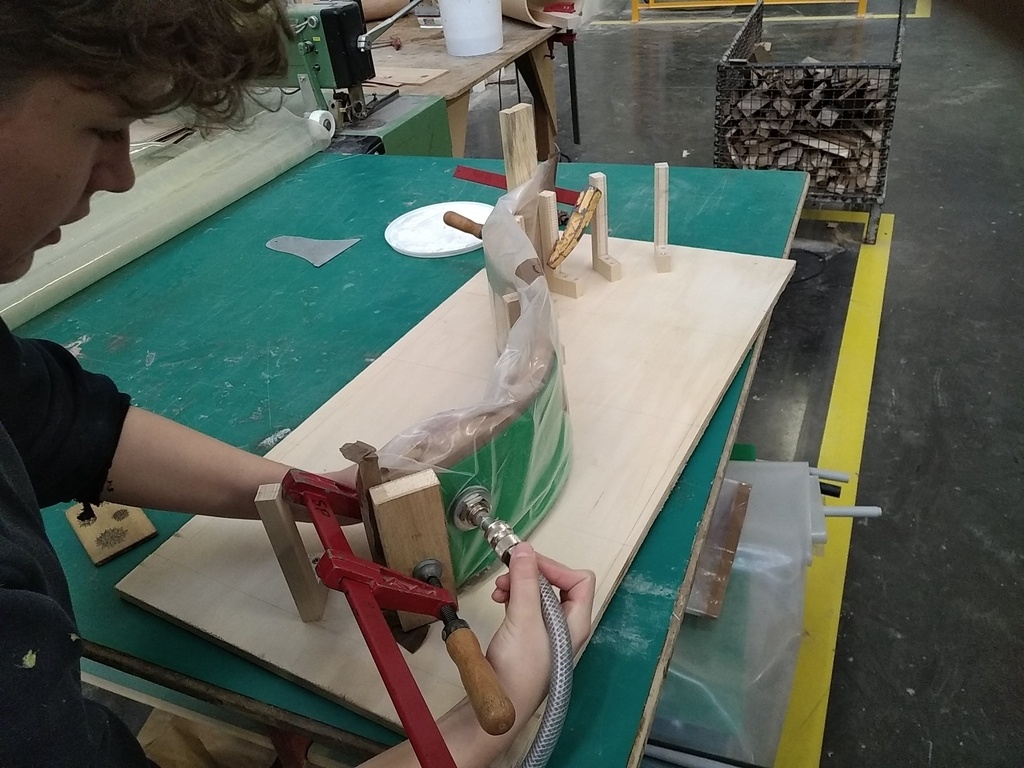

Ainsi, avec seulement deux serre-joints et une poche sous vide on réalise ce panneau cintré.
Finalement, nous avons dû rajouter quelques serre-joints car le lamellé-collé ne touchez pas complètement à toutes les équerres.

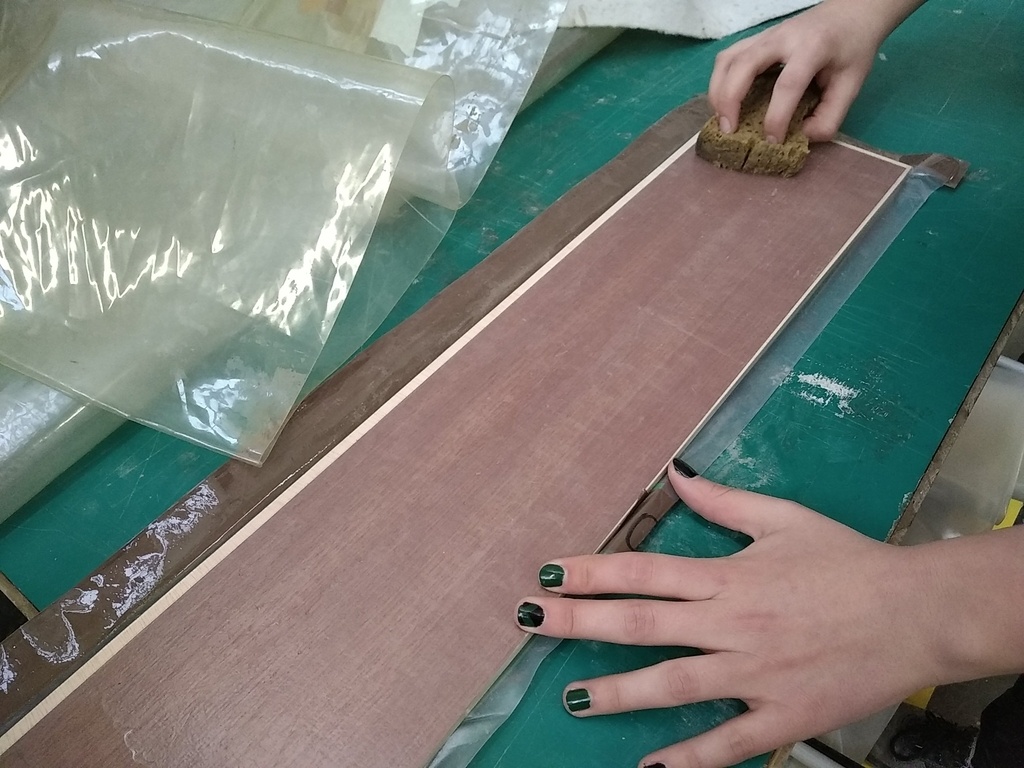

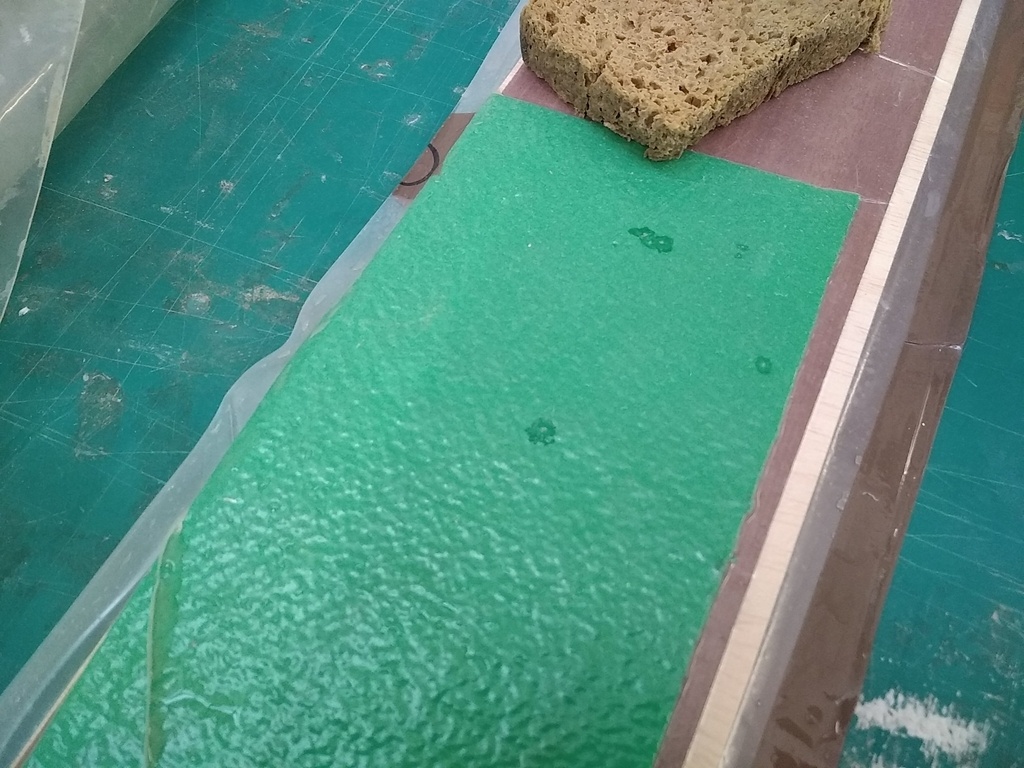

Lors de la réalisation de la poche , nous avons constaté qu'elle était percé. La technique de repérage était très simple : il suffit de faire le vide et de passer une éponge bien mouillée sur toute la surface de la poche. Et là où l'eau passe à travers, on voie une petite trace qui se fait à l'intérieur. Le trou repéré, on ne met un scotch.
