Steve and Wood

Miter saw station

  Ce pas à pas présente un projet en cours de réalisation.

Miter saw station
+

Miter Saw Station ou station de sciage

Liste des articles

Mis à jour

Partager

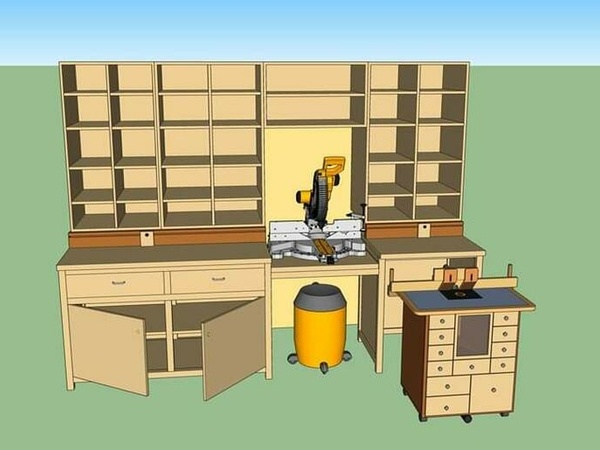

Plan

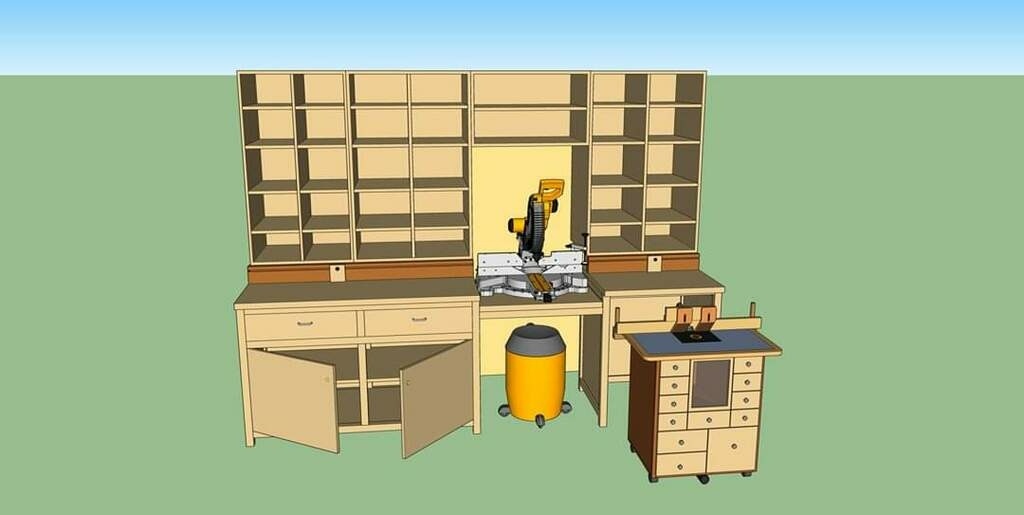

Vu d'ensemble du projet

Publié

Partager

1ère partie

J'avais besoin d'un meuble pour ma scie onglet radiale, donc un miter saw station s'imposait.
J'ai voulu le faire facon vrai meuble, pas caisson de cuisine meme si cela reste pratique et facile à faire.

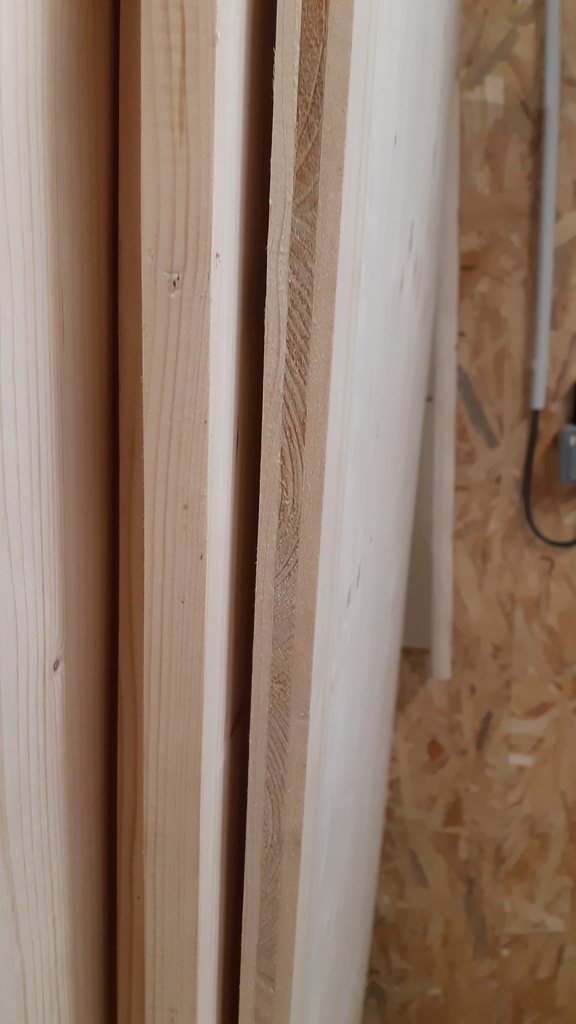

J'ai utilisé du contreplaque 3 plis en Epicea et des tasseaux en pin de GSB

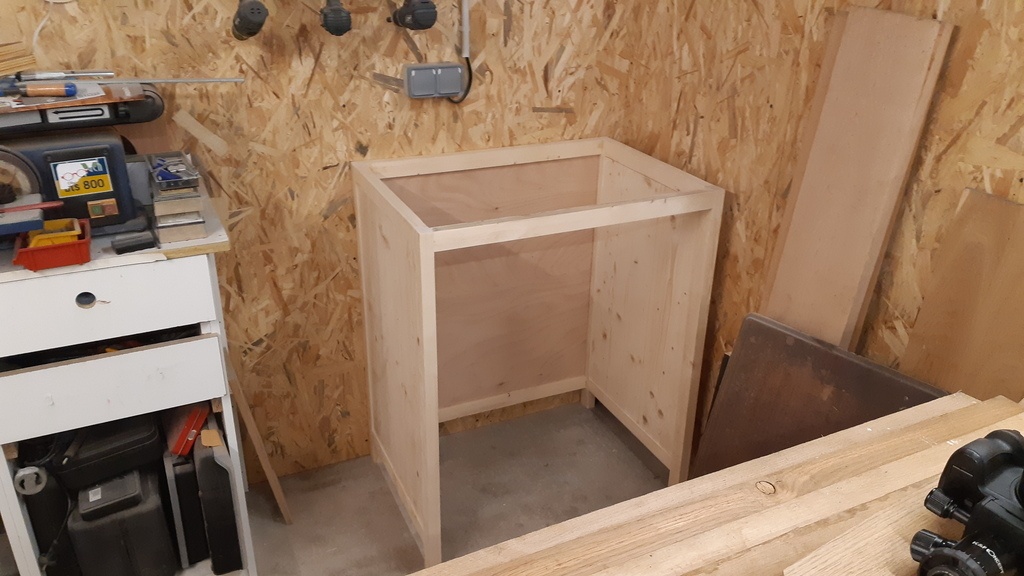

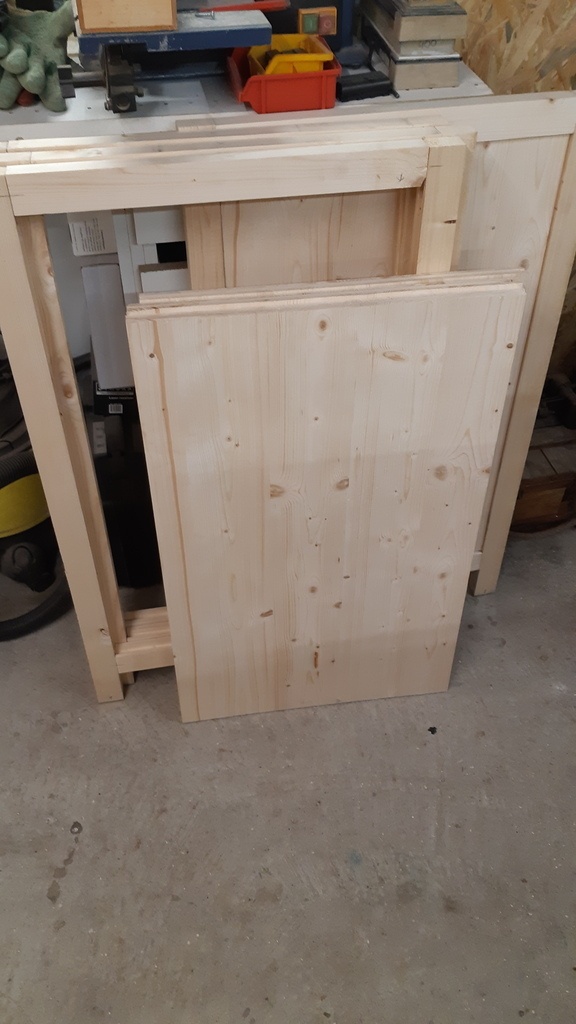

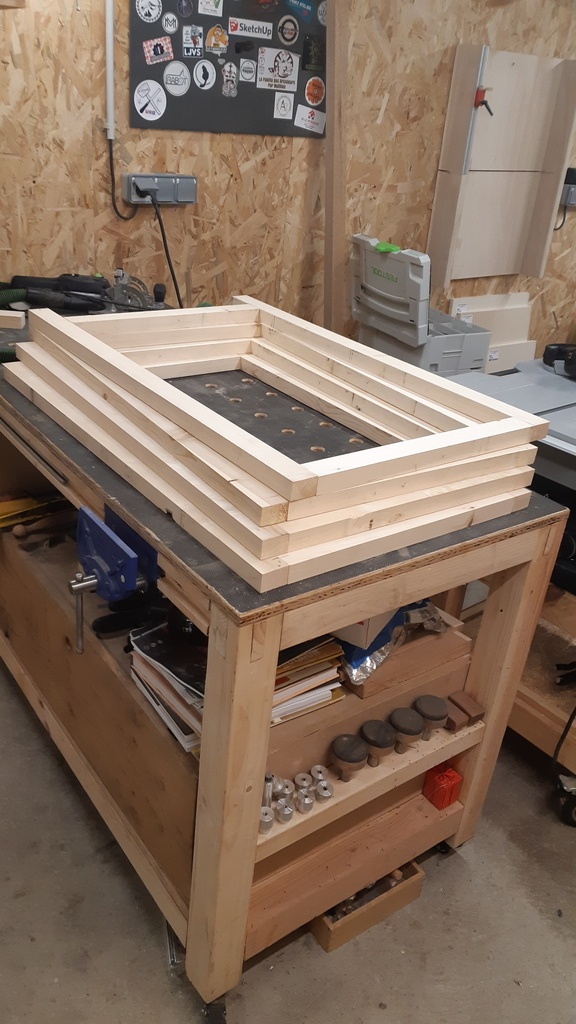

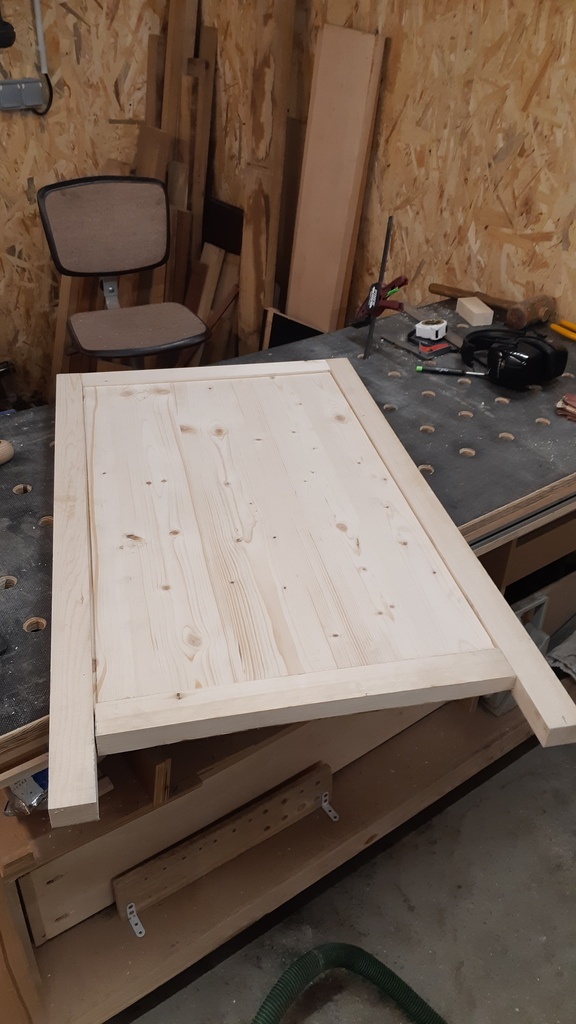

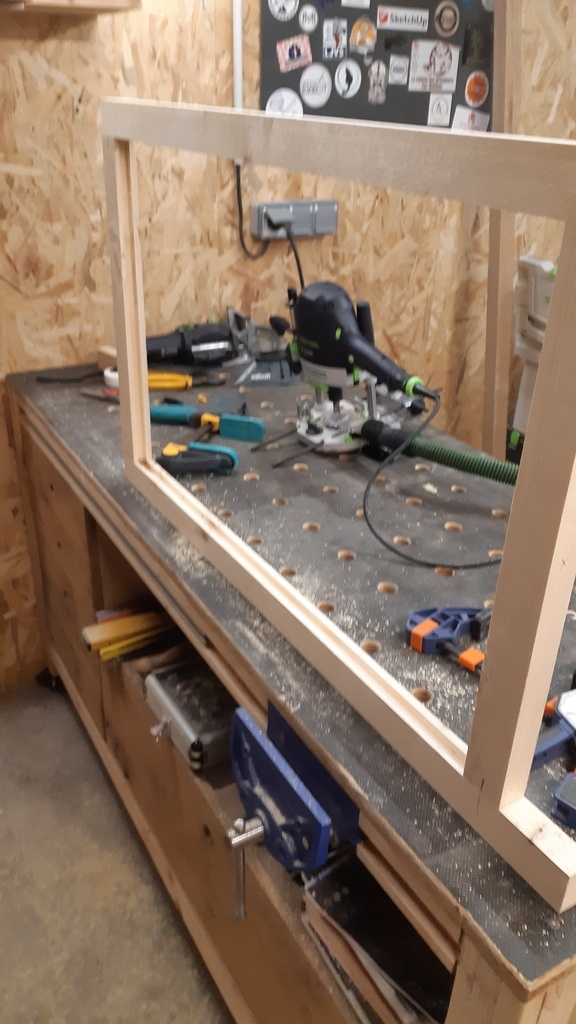

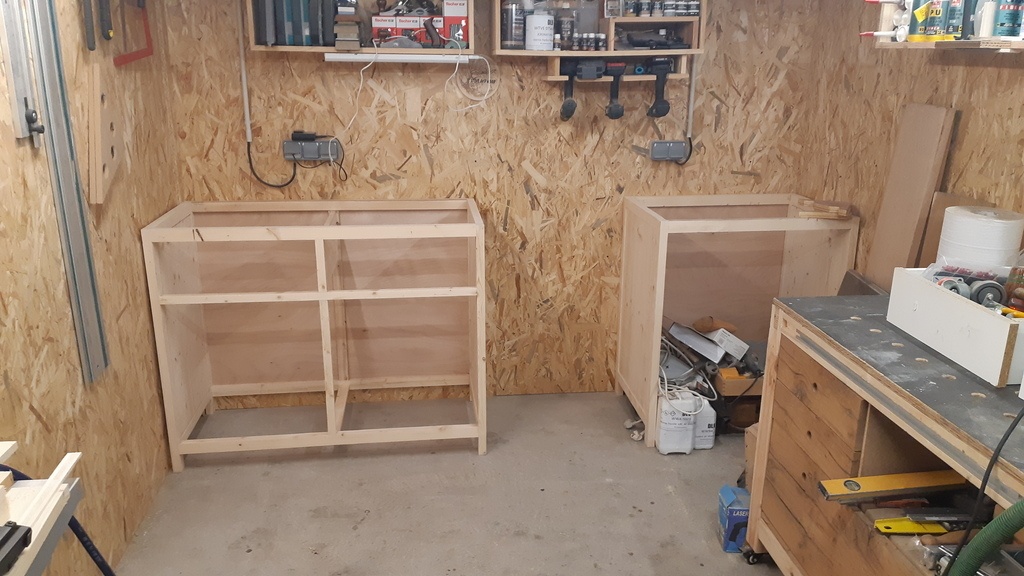

J'ai d'abord commencé par les champs. Des rainures de 10mm de profond et 16mm de large ont ete faites sur tous les champs pour y integrer les panneaux de CP

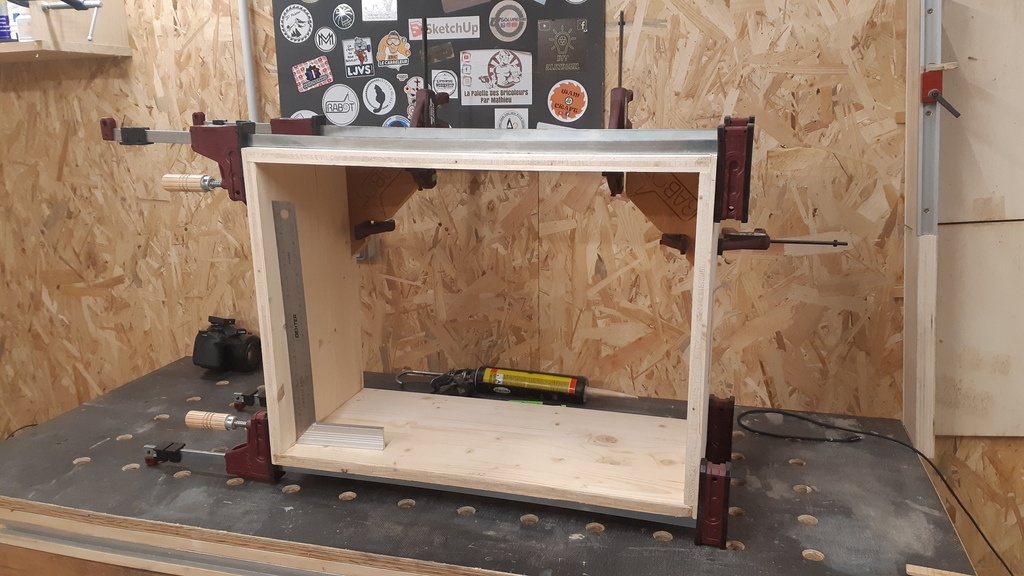

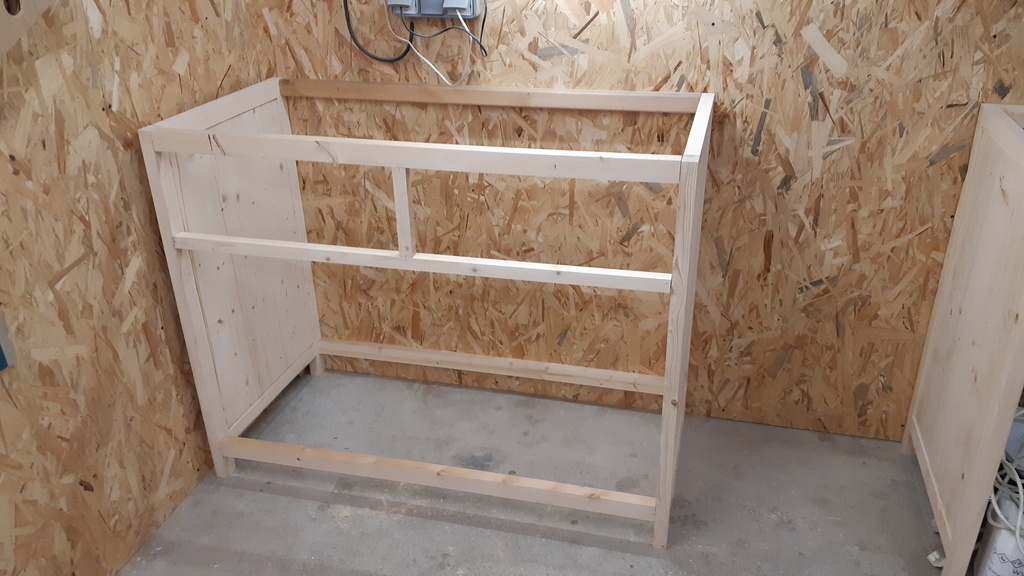

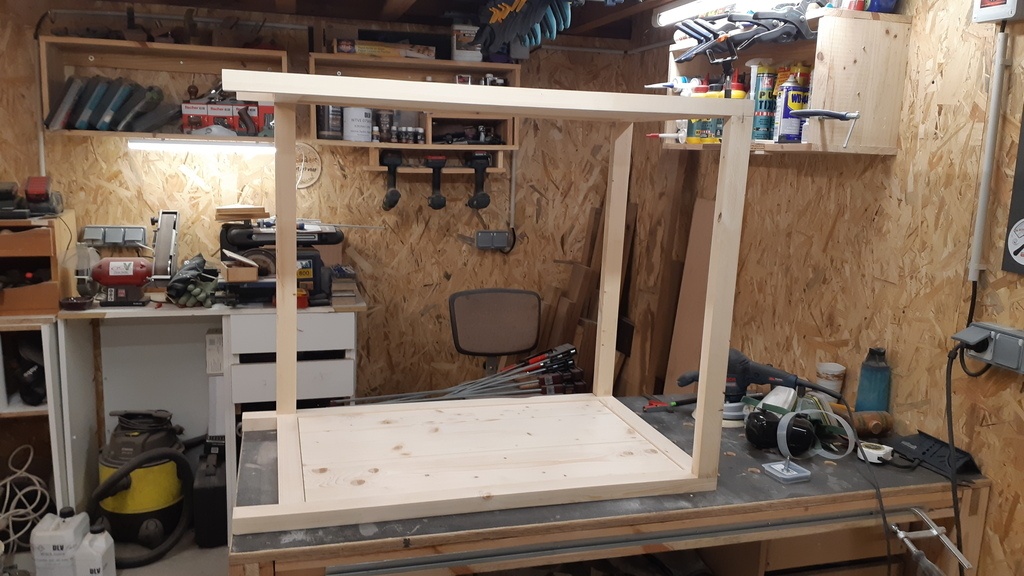

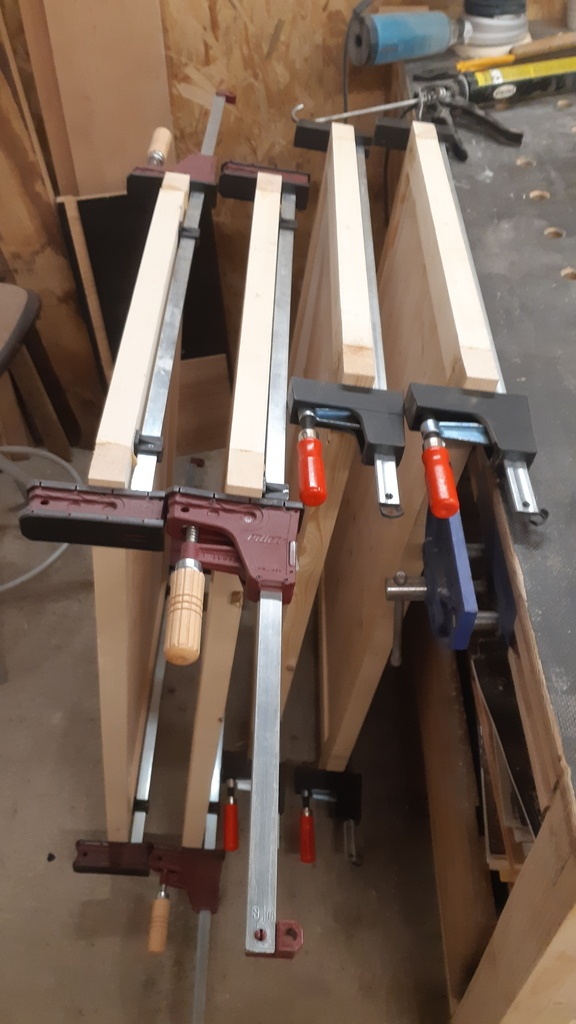

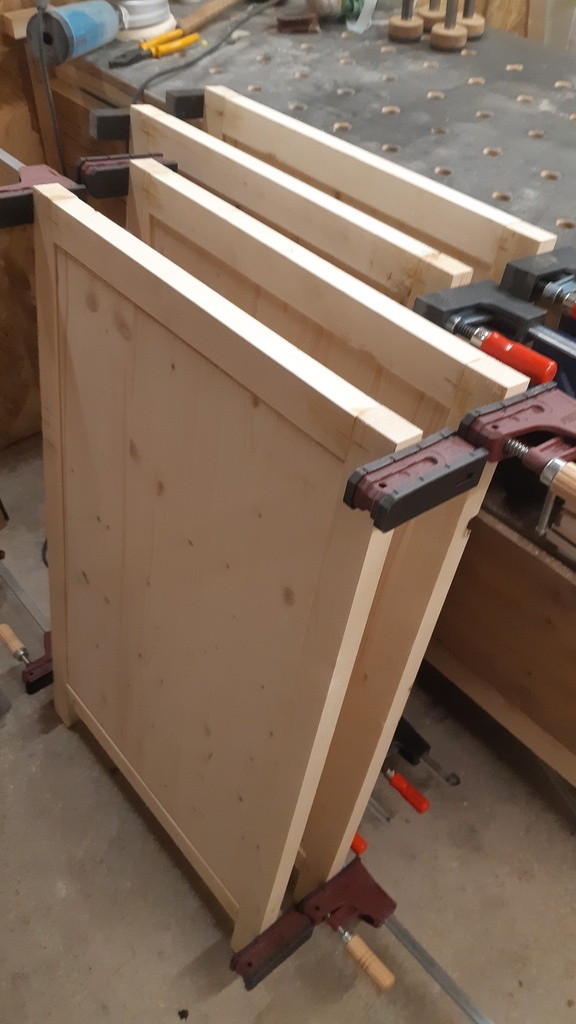

Dominos et collage des montants et traverses

La suite bientot

Publié

Partager

2eme partie

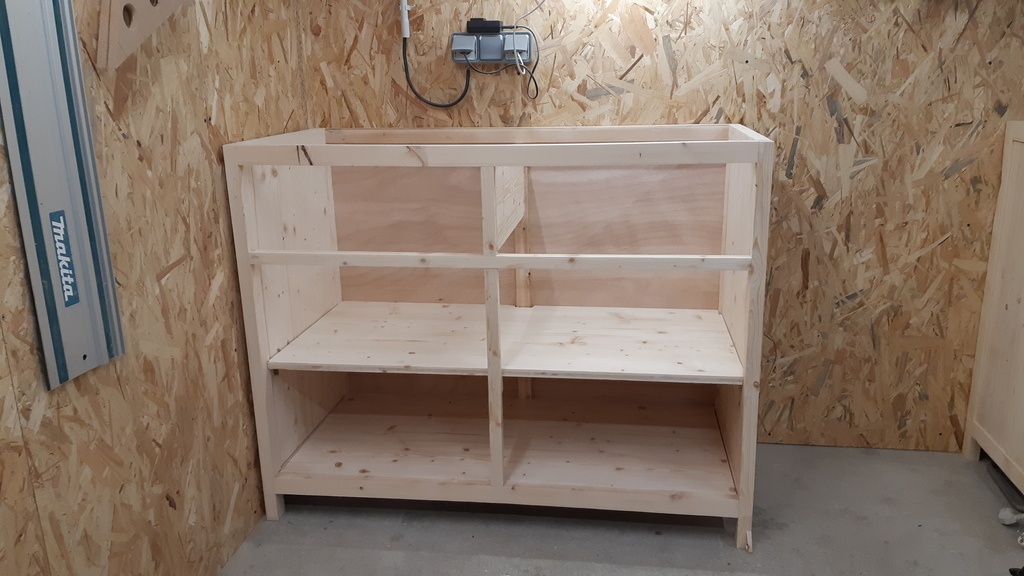

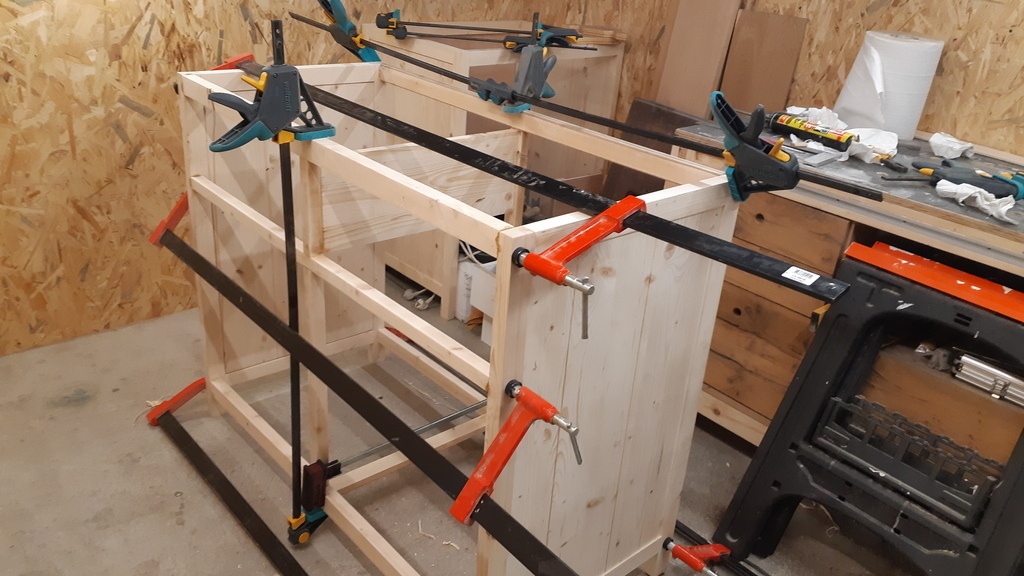

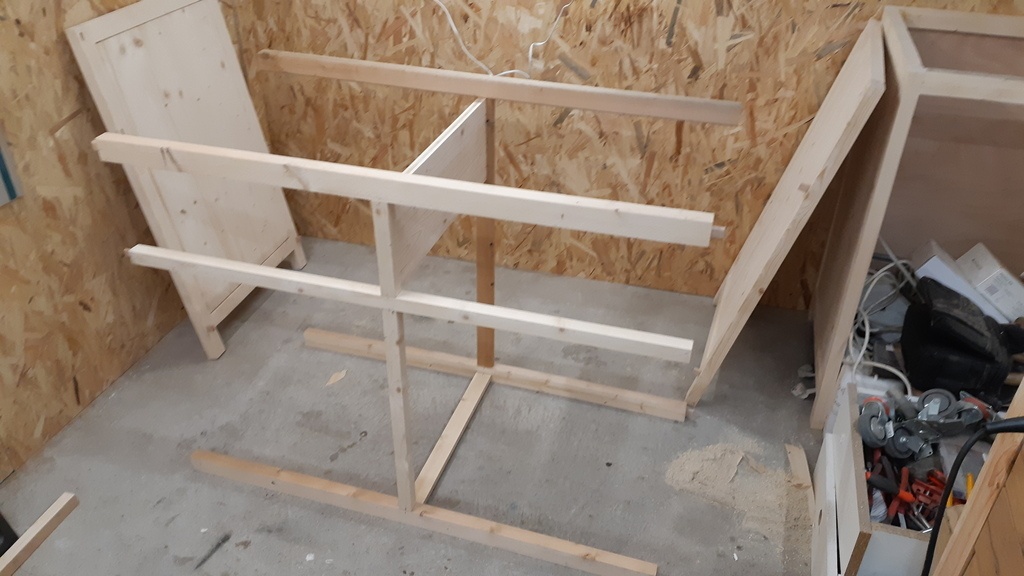

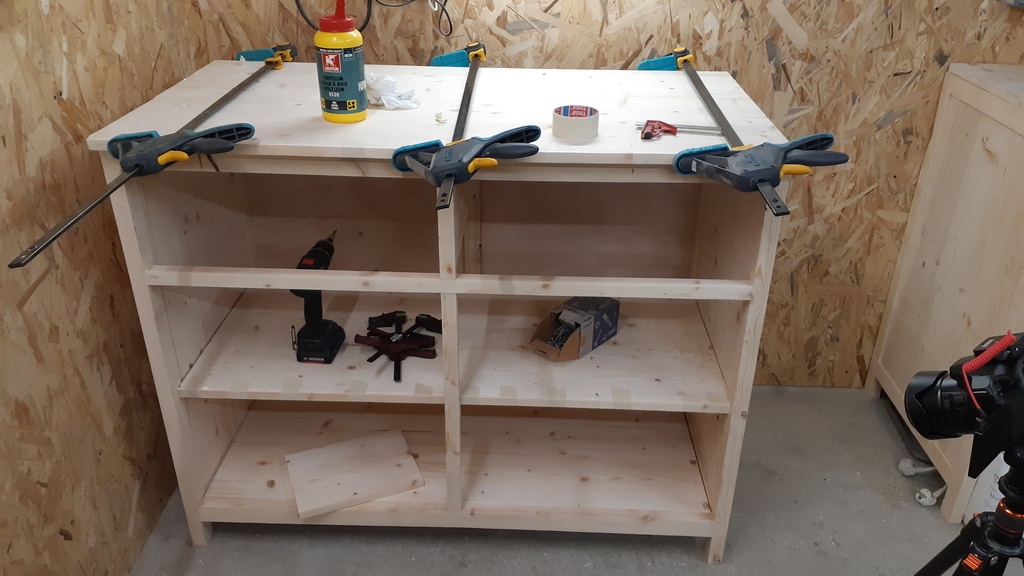

Cette fois je m'attaque au meuble de gauche, celui avec les futurs tiroirs et facades.
L'assemblage reste sensiblement identique au 1er, c'est a dire assemblage par dominos

Bonne video

Publié Mis à jour

Partager

3eme partie

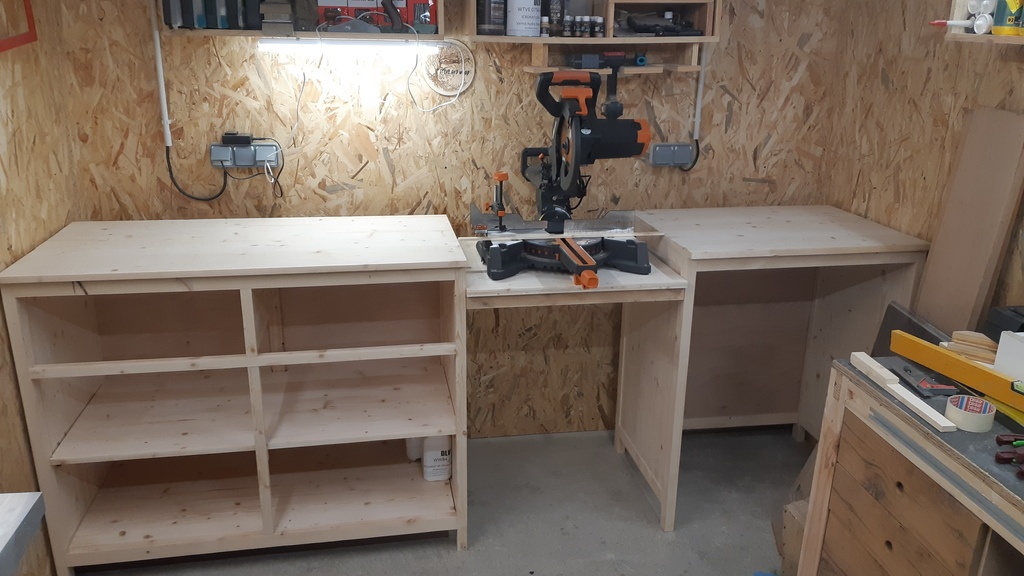

Dans un premier temps, je me suis occupé de la planche de fond et intermediaire tant que le plan de travail n'etait pas installé

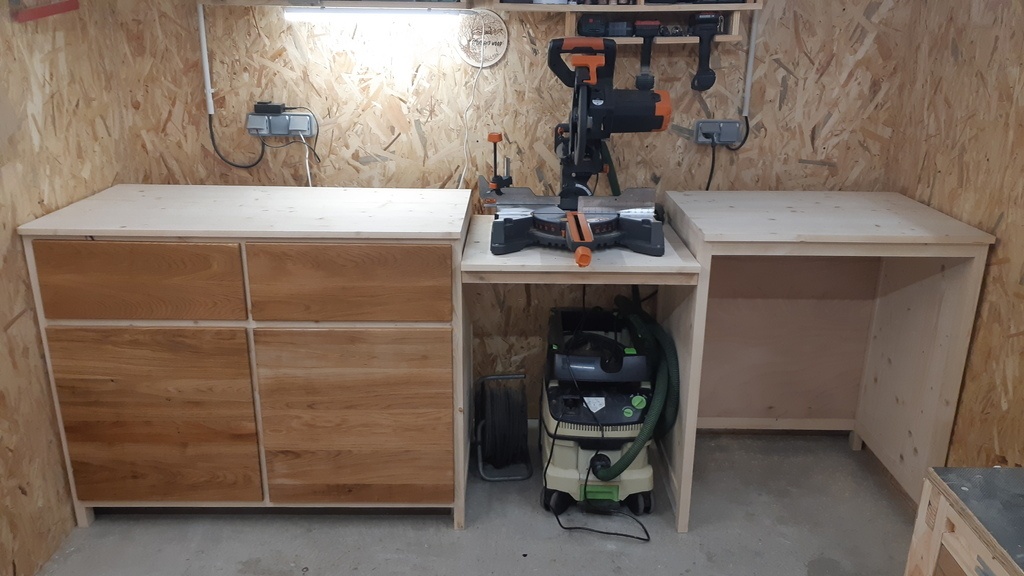

Puis le plan de travail, tjs en epicéa trois plis
Puis le plateau de la scie à onglet

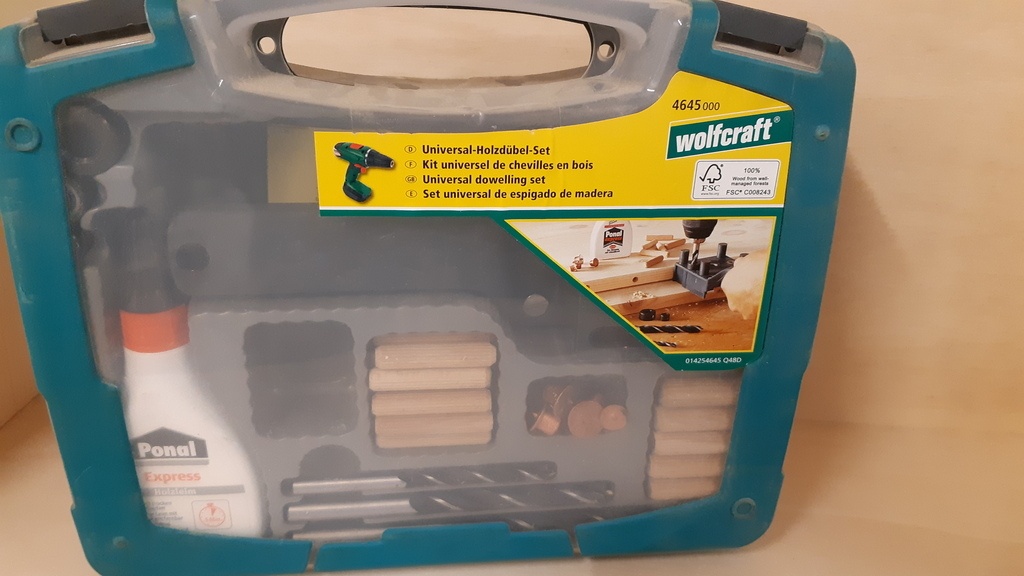

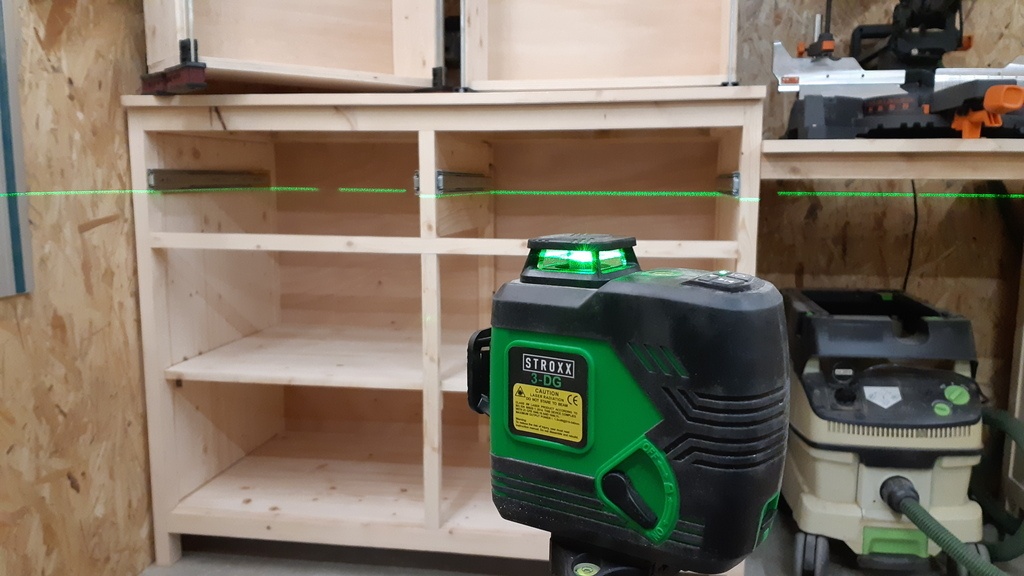

Pour les tiroirs j'ai utilisé un accessoire Wolfcraft ainsi qu'un laser histoire de pas m'arracher les cheveux pour l'alignement

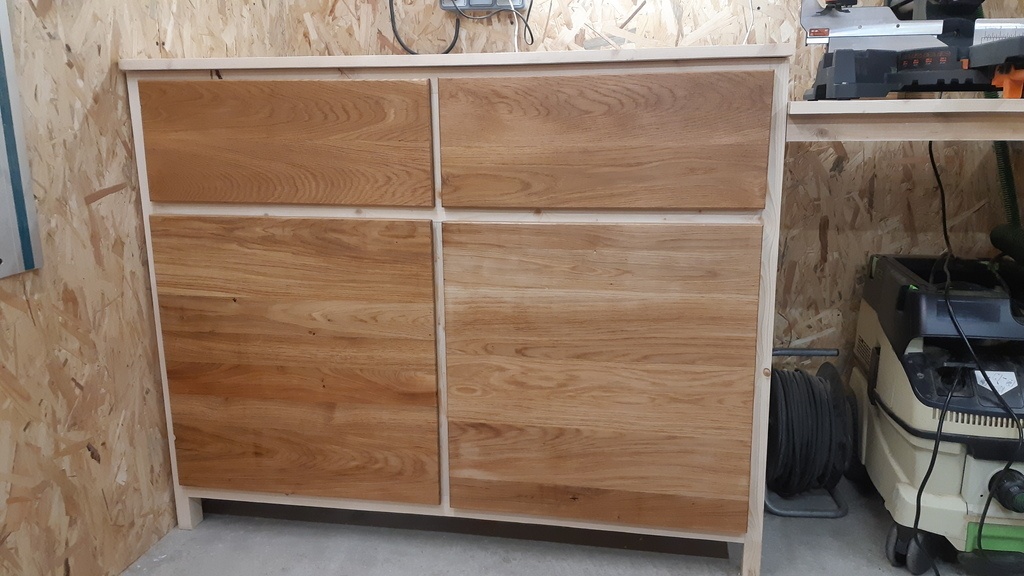

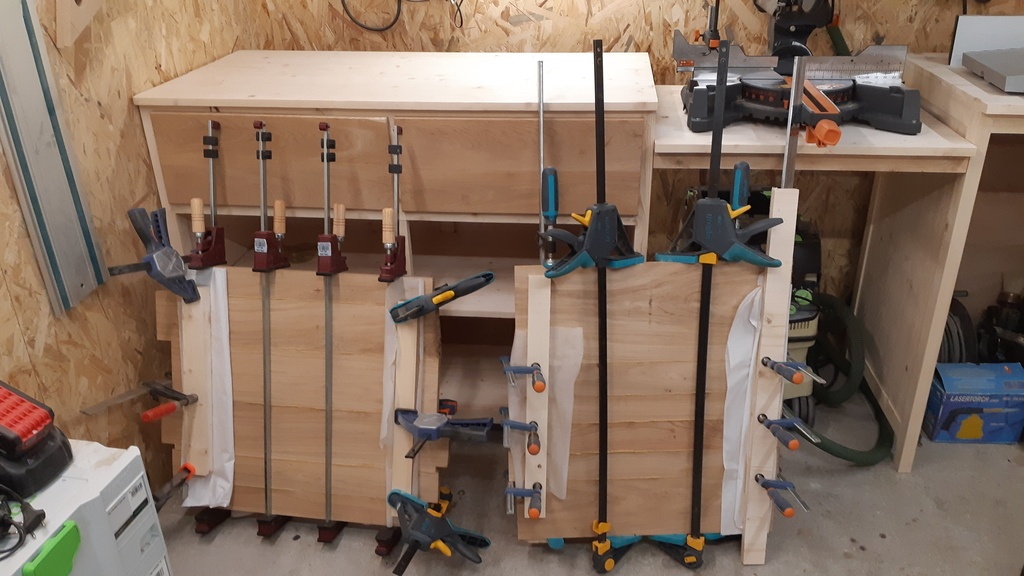

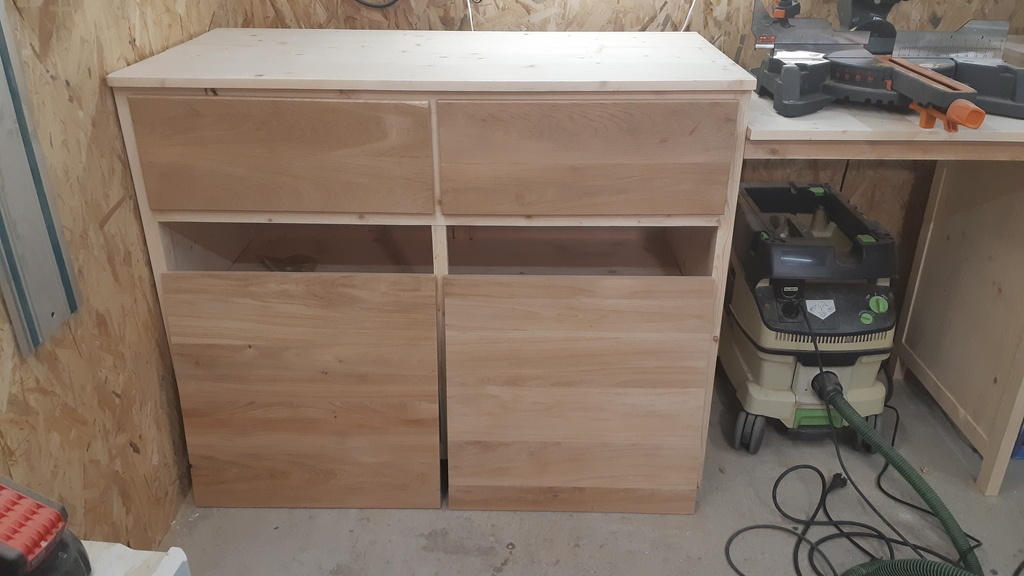

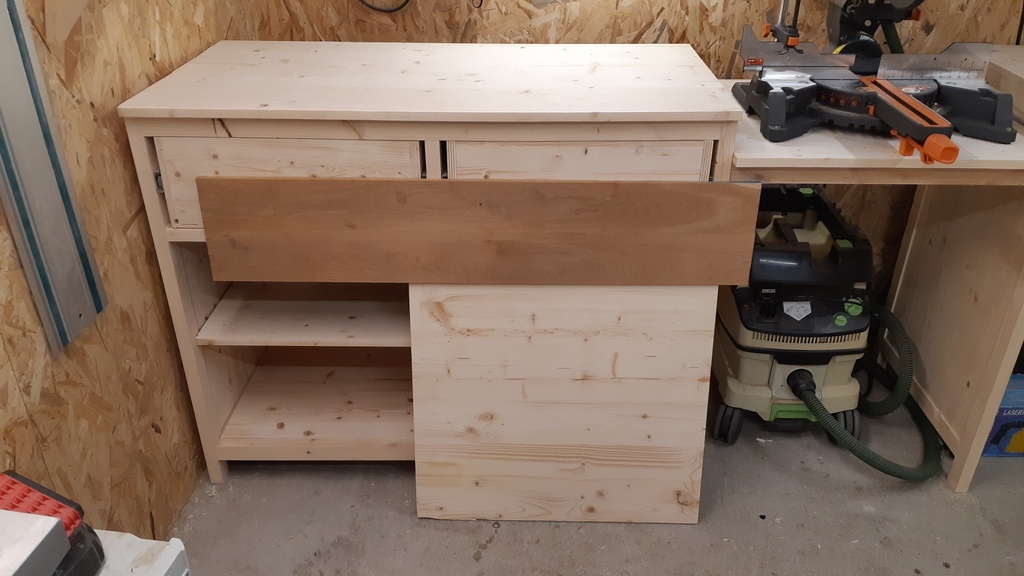

J'ai hesité pour les tiroirs et portes de placard, apres avoir demandé à Boris, j'ai opté pour le chene.
Finition Rubio transparant + accelerateur

Publié

Partager

4eme partie

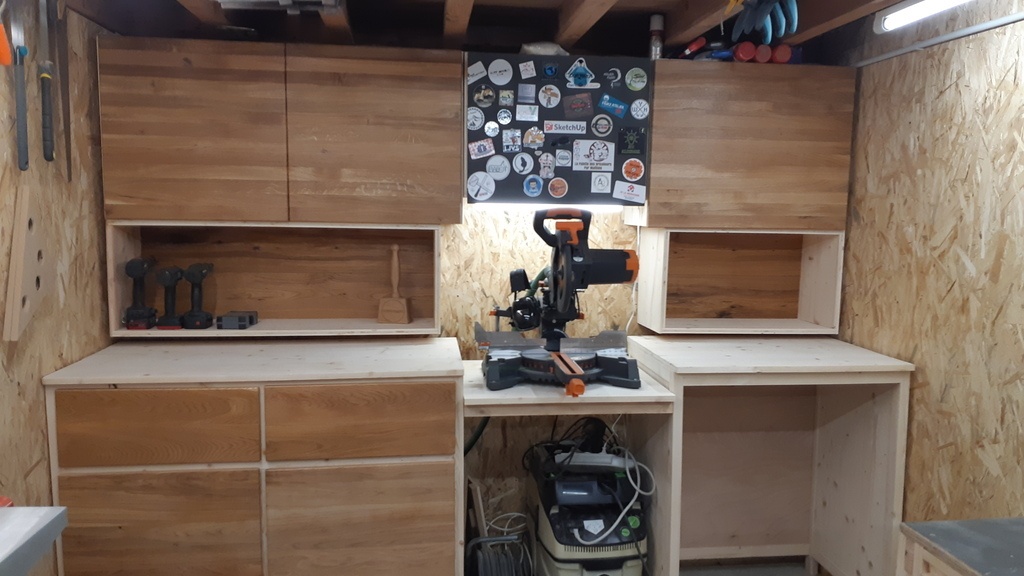

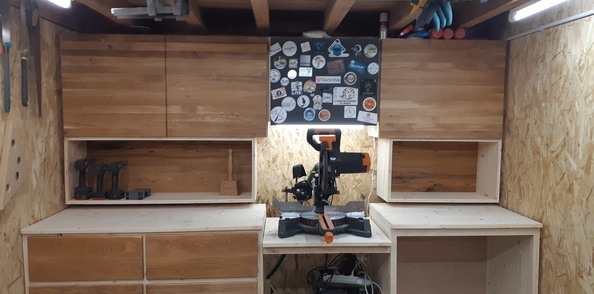

Certe fois je m'attaque aux meubles haut

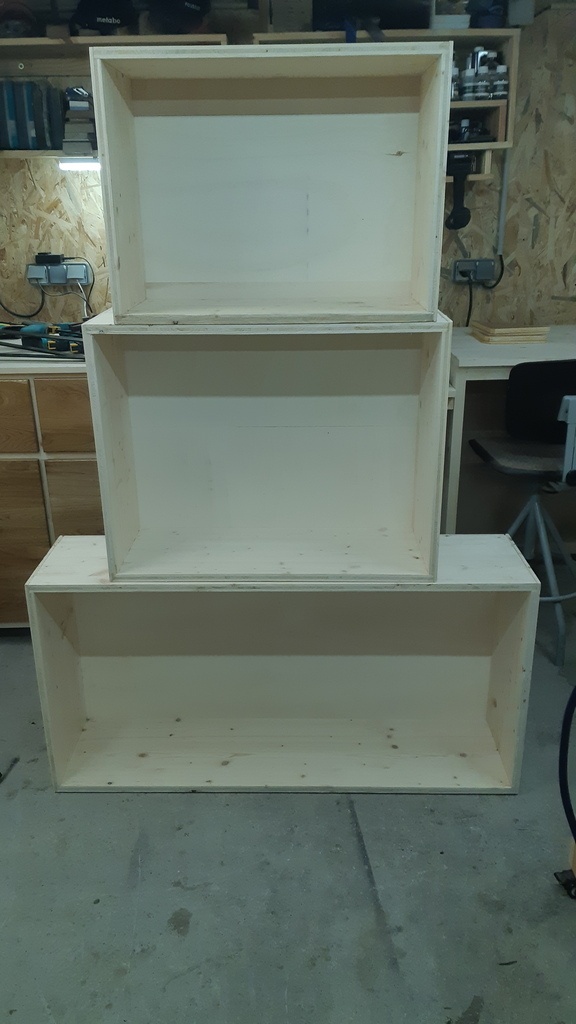

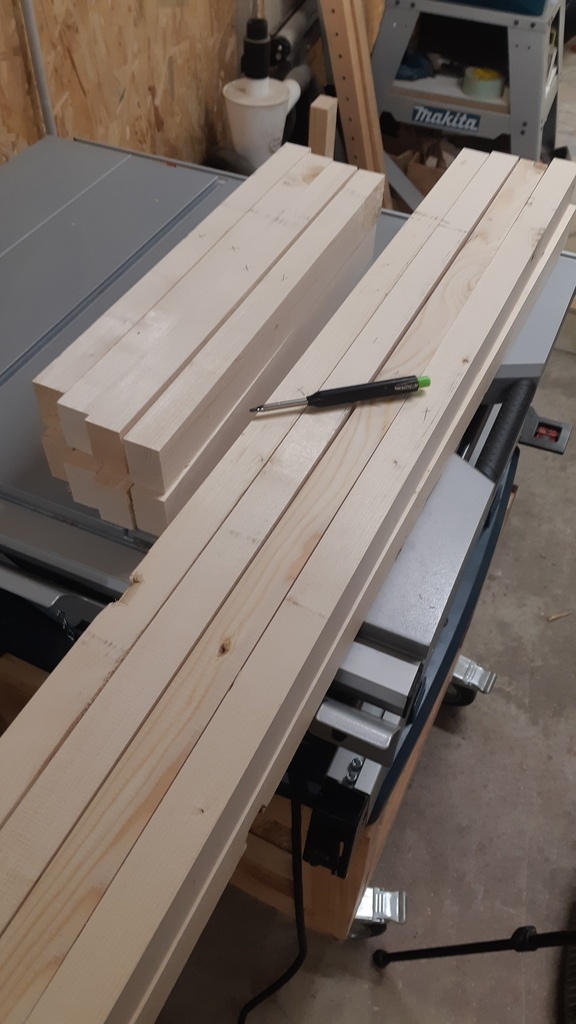

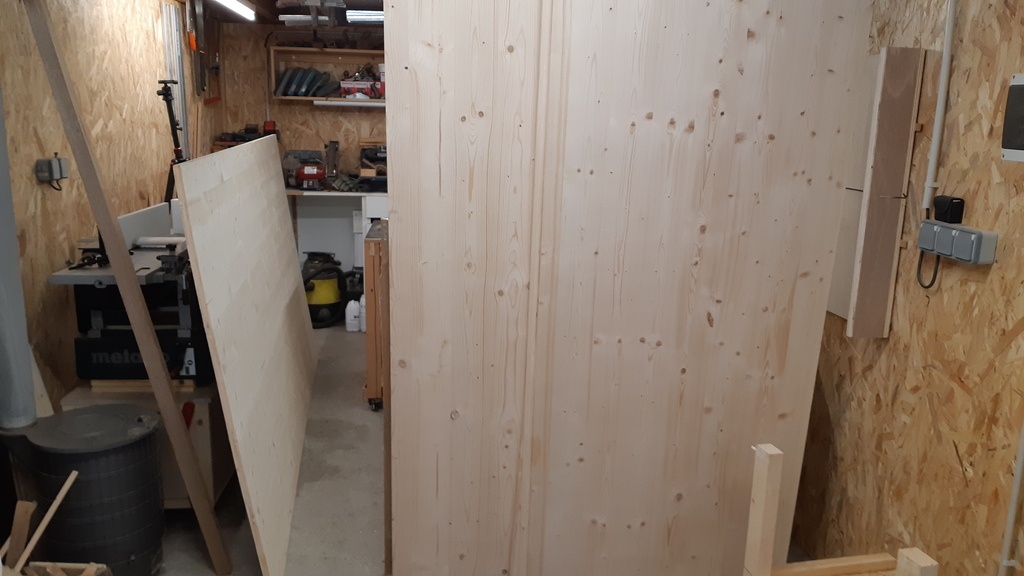

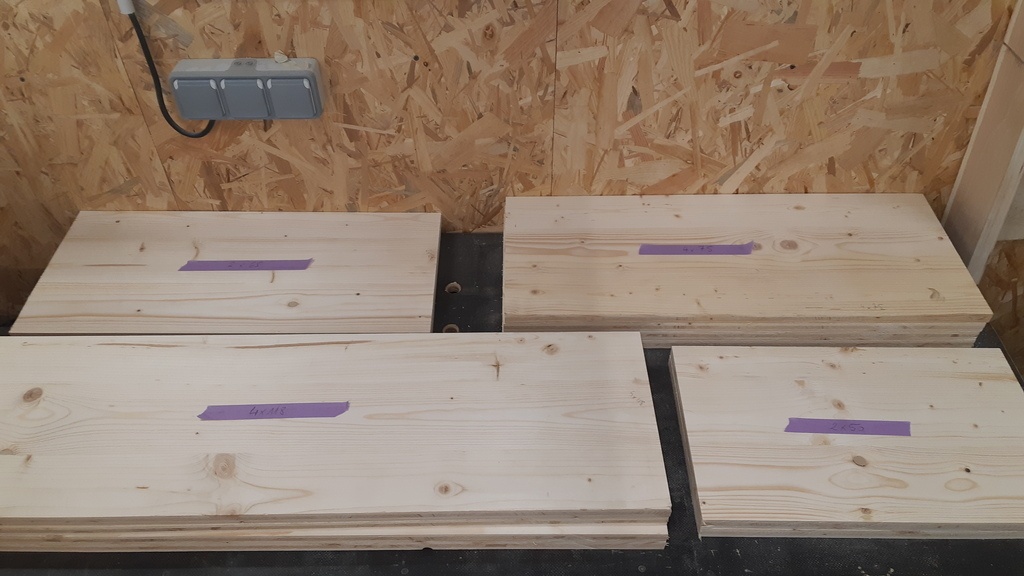

J'ai pris soin de tout débiter pour ne plus y revenir
Les équerres d'angles s'avèrent ultra pratique

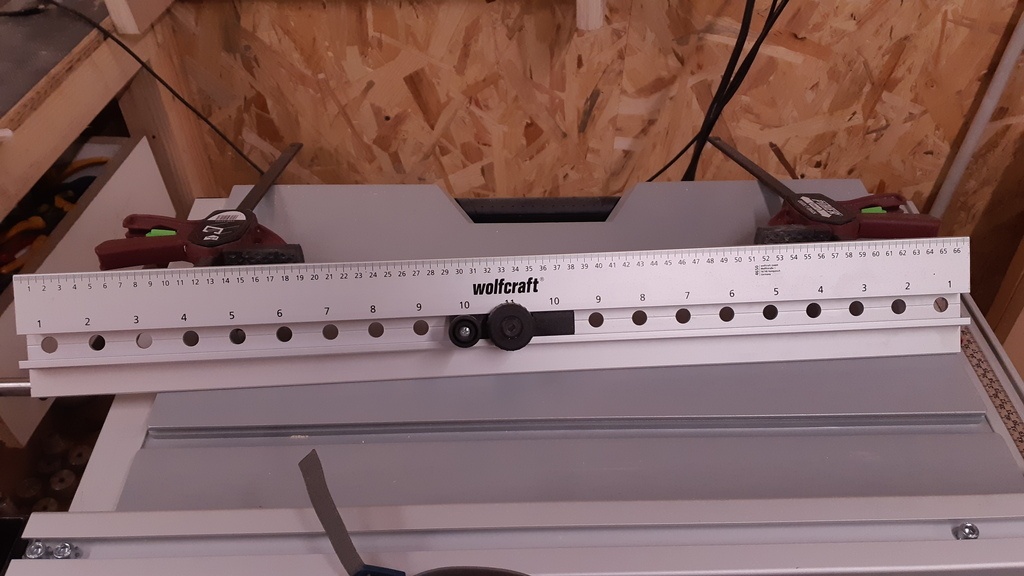

La règle de perçage de chez Wolfcraf également, ca donne à intervalles réguliers l'entraxe des trous pour y mettre par exemple des "bitonio" pour tenir les étagères interieur des meubles

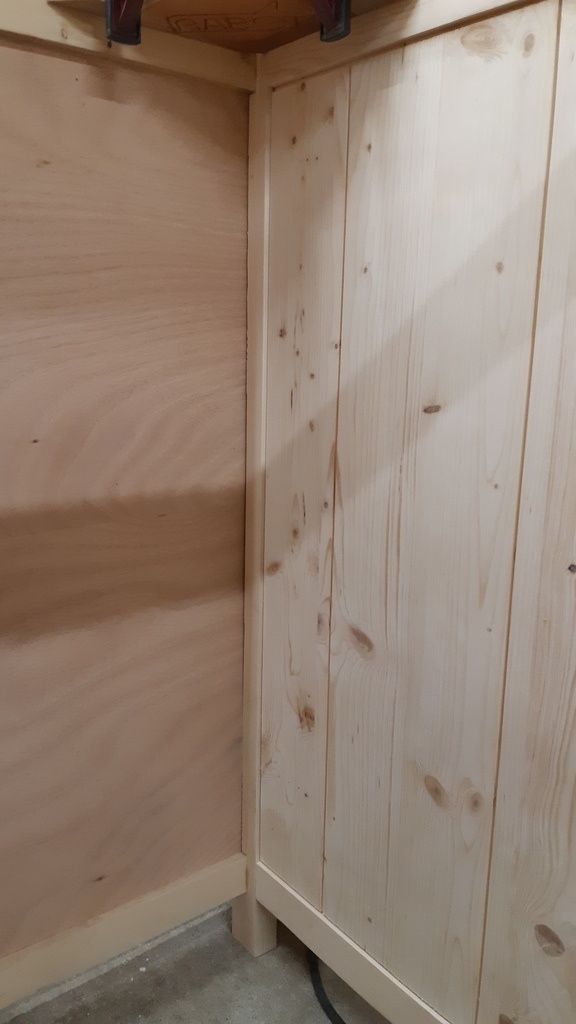

J ai habillé les fonds avec du contreplaqué peuplier de 10mm

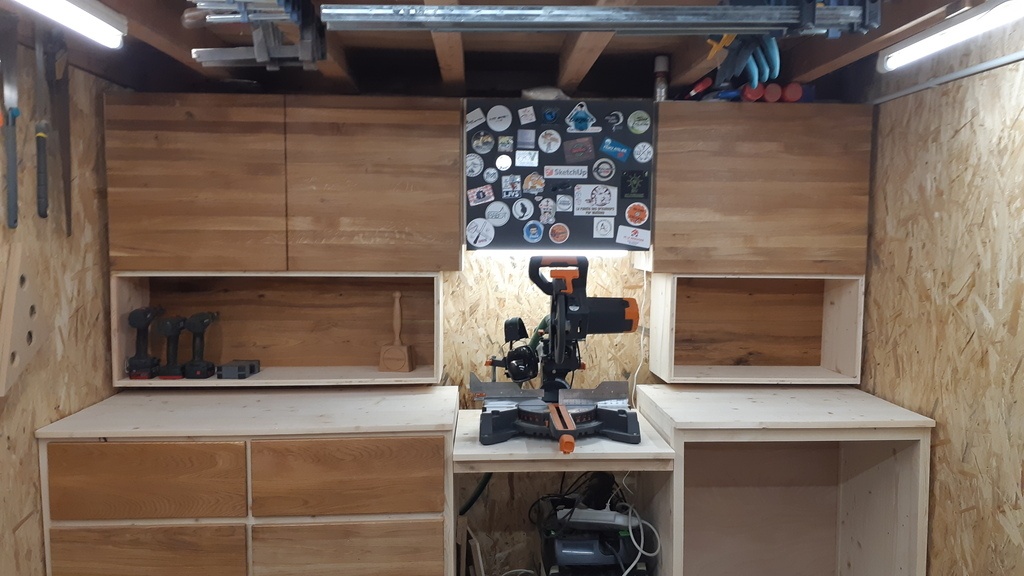

Le fond des meubles intermédiaires sont fait avec des lames de parquet en chêne et les portes en chêne lamellé
Le tout étant Rubiotisé transparent

Me restera plus que l optimisation de l'aspiration et les guides pour des coupes repetitives

Publié

  Ce pas à pas présente un projet en cours de réalisation.


Discussions

Steve and Wood  a publié le pas à pas "Miter saw station".
il y a 4 ans
Olivier Vernhettes
( Modifié )

L'ADB passe à l'international, si maintenant faut se mettre a l'anglais, faisons le complètement, Miter Saw station, first part.

Steve and Wood
( Modifié )

tu dis ça avec le sourire ou façon prof ?

Olivier Vernhettes
( Modifié )

Toujours avec le sourire, vous m'amusez sur les chaînes youtube à mettre des titres en anglais

Steve and Wood
( Modifié )

Olivier Vernhettes :) c'est pour la visibilité

Olivier Vernhettes
( Modifié )

👍🤓

dneis

A mon avis les anglophones croulent sous les résultats de recherche, je ne sais pas si on est plus visibles en mettant de l'anglais. Sur une vidéo pourquoi pas, mais alors dans l'air du bois... je m’interroge ! 🤔

Moi je trouve que cela gomme les différences régionales/nationales.

Steve and Wood
( Modifié )

dneis si tu le dis

RenaissanceDuBois
( Modifié )

Je suis assez d'accord avec toi dneis .. et toute manière il y a de fortes chances que l'anglais qui va tomber sur ta vidéo va la regarder 10sec jusqu'à ce qu'il entende du français.. être visible c'est peut-être bien pour toi mais pour toute la communauté qui va s'y perde je ne pense pas..

Steve and Wood
( Modifié )

RenaissanceDuBois tu ne regardes pas de videos anglaises ou autres ?

RenaissanceDuBois

Si mais je le fais volontairement car je parles anglais, elle n'ont pas de titre français par contre, donc je sais ce qui m'attends..

Steve and Wood
( Modifié )

RenaissanceDuBois ok je comprends ;)

Boris Beaulant
( Modifié )

Tu vas m’en vouloir Steve, mais je me suis permis de déplacer ton projet dans les pas à pas dans le sens où étant en cours, il ne colle pas avec la définition d’une création.

Steve and Wood

Pas de pbme ca m'arrange car j'ai voulu le mettre dedans mais j'arrivais pas à mettre plus d'une photo.
Désolé du dérangement Boris et merci ;)

Boris Beaulant

Arf, normal. Pour le pas à pas il faut déjà donner une seule image et un texte d'intro et ensuite on peut se lâcher dans les articles :)

Steve and Wood
( Modifié )

Boris Beaulant merci l ami

Boris Beaulant

Hésite pas, pas contre à modifier le texte d'intro du pas à pas qui a été automatiquement généré lors de la conversion de la création :)

Moi764

Bonjour, C'est quoi comme appareil pour les dominos svp

Especiosa
( Modifié )

Merci pour le partage.
Ce meuble verra une machine s'y ranger ? Cette question pour comprendre pourquoi il n'y a pas de traverse basse sur la face avant ?

Steve and Wood

Oui c'est pour y loger un meuble de defonceuse sous table

Steve and Wood  a publié l'article "Plan".
il y a 4 ans
Steve and Wood  a publié l'article "2eme partie".
il y a 4 ans
Steve and Wood  a publié l'article "3eme partie".
il y a 4 ans
Boris Beaulant
( Modifié )

Héhé, c'est chouette, ça tranche :)

Steve and Wood

😊 merci Boris de m'avoir aiguillé

Pascalclochard
( Modifié )

Très bonne idée l'astuce pour mettre de niveau la scie radiale ... Je retiens👍

Steve and Wood

😉 technique de fegnant

Mike0411
( Modifié )

Salut Steeve
Je crois reconnaître des coulisses EMUCA ? Qu'en penses-tu ? Perso j'en ai utilisées sur une réalisation un peu particulière (ma Table LEGO) et je suis un peu déçu mais je me demande si ca n'est pas du fait de l'utilisation particulière. Est ce que d'après toi elles conviennent pour un classique tiroir ?

Steve and Wood

Slt mike, ces coulisses sont pas trop mal mais l'inconveniant etant qu'elles ne se declipsent pas, pas forcement pratique si j'ai un petit ajustement a faire , donc obligé de tout devisser, bof bof

Mike0411

Salut Steeve,
Ok mais je ne suis meme pas sur que ce soit le cas sur des HETTICH par exemple mais je peux me tromper. Souvent cela est réservé aux coulisses dites invisibles

Steve and Wood  a publié l'article "4eme partie".
il y a 4 ans
PhilippeV12
( Modifié )

Bjr Steve
Excellent boulot
Tes meubles font 60cm de profondeur tout compris
La scie radiale passe dessus ou elle déborde ?c est la 210 ou la 255?
Car avec le Debord de la glissière à l arriere tu dois sûrement l'avancer vers l'avant pour pour pouvoir l utiliser pour ne pas être géner par la glissière qui tape dans le mur?

Steve and Wood

La machine est une 255 , j avais avancé mon meuble de 20cm pour avoir la place de reculer la scie onglet sans avoir a la déplacer
