Ce pas à pas présente un projet en cours de réalisation.
Ne trouvant pas de documentation bien etoffée, je vais vous présenter les réglages / entretien / ameliorations sur mon combiné Robland pas a pas.

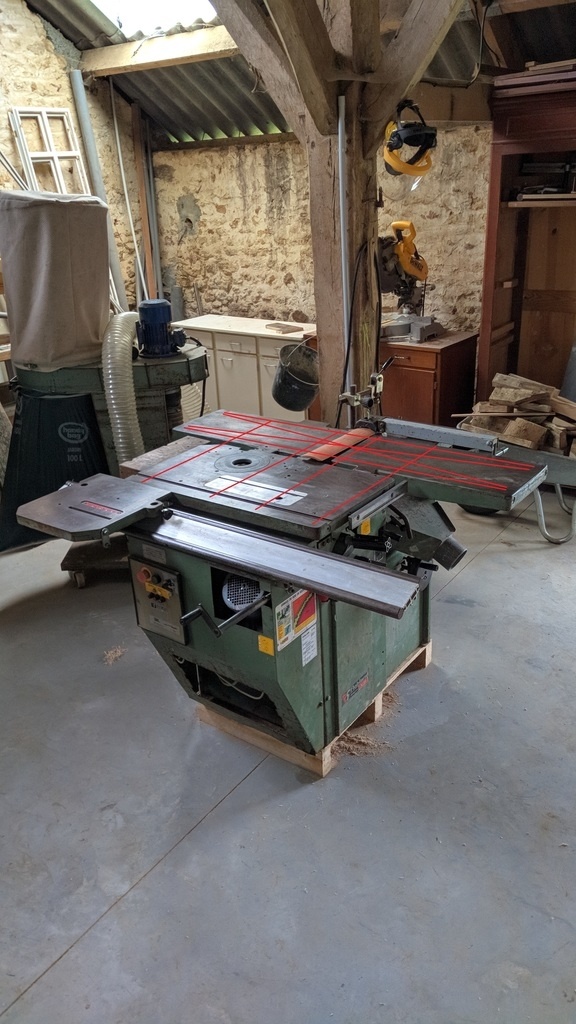

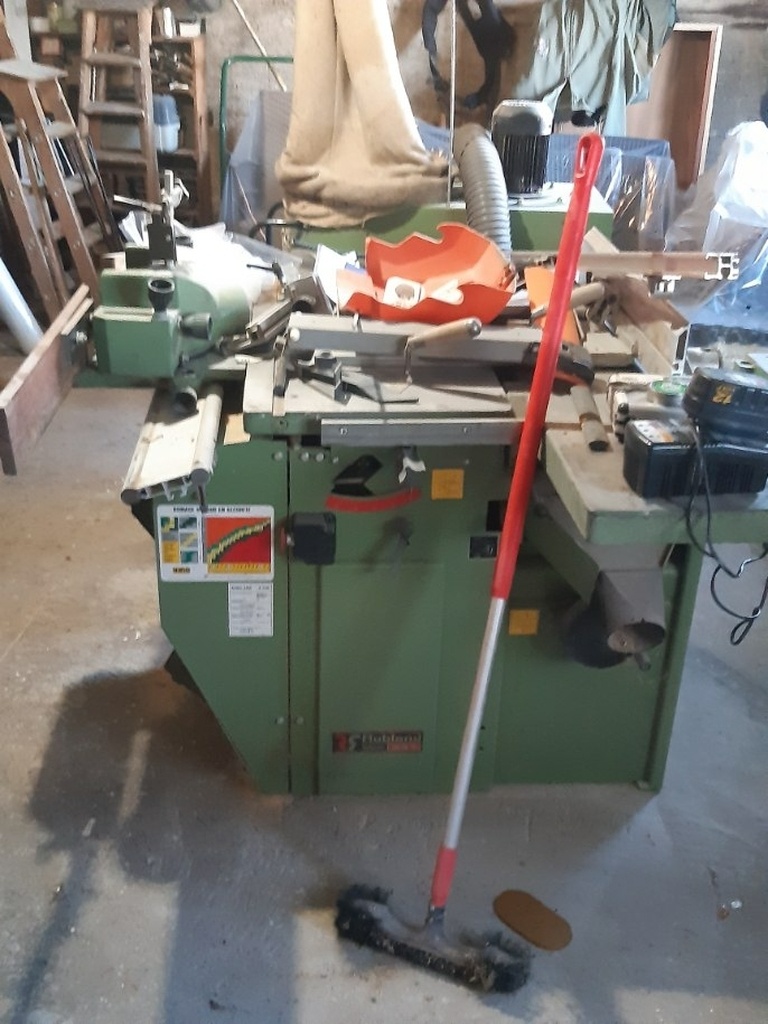

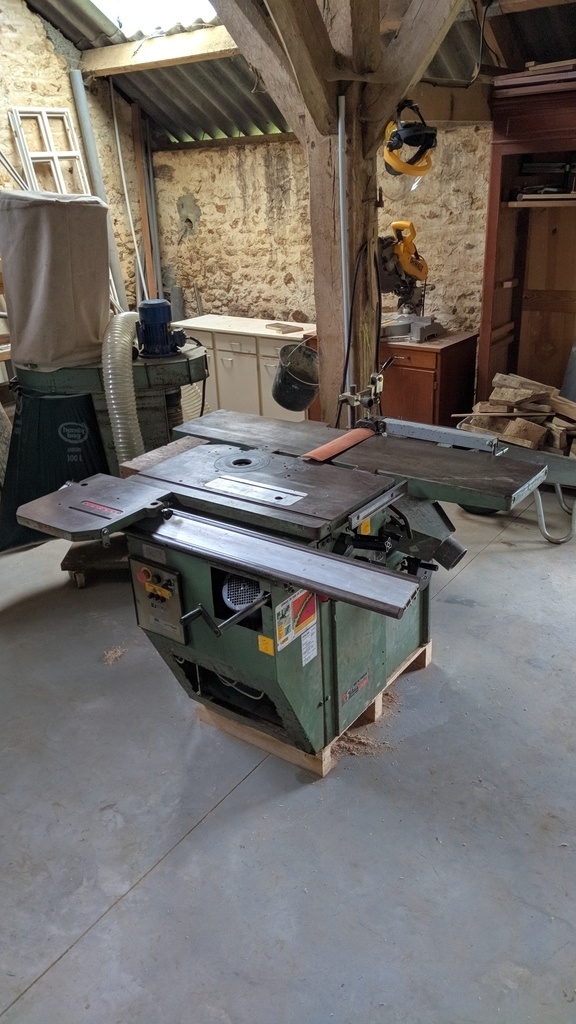

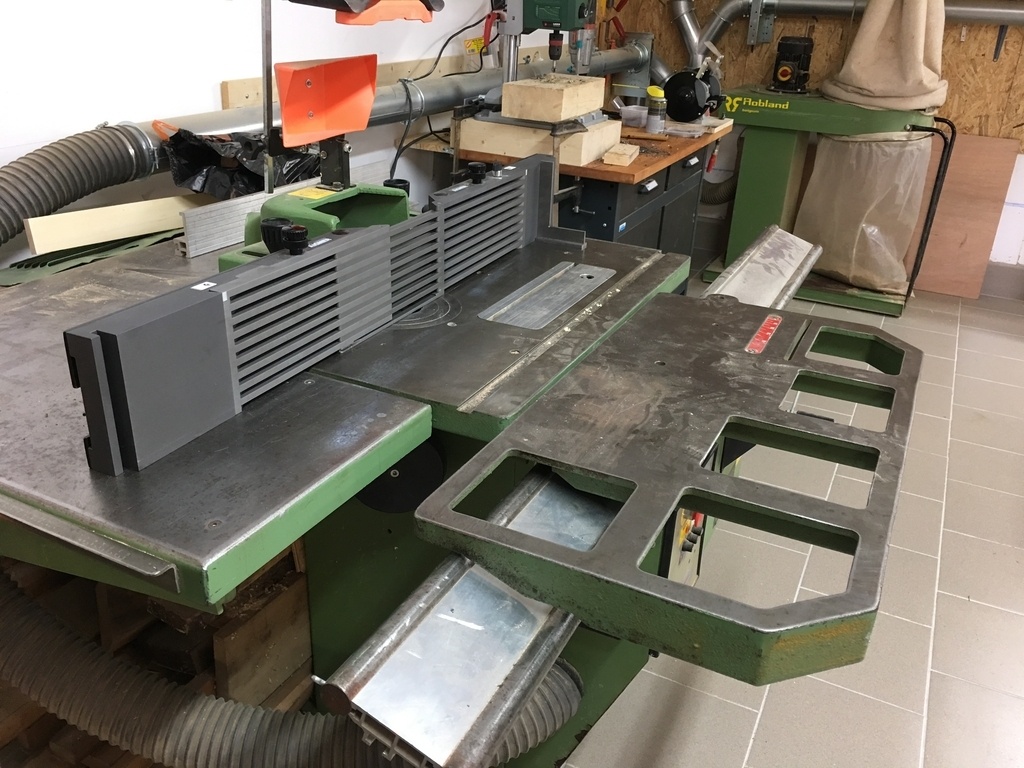

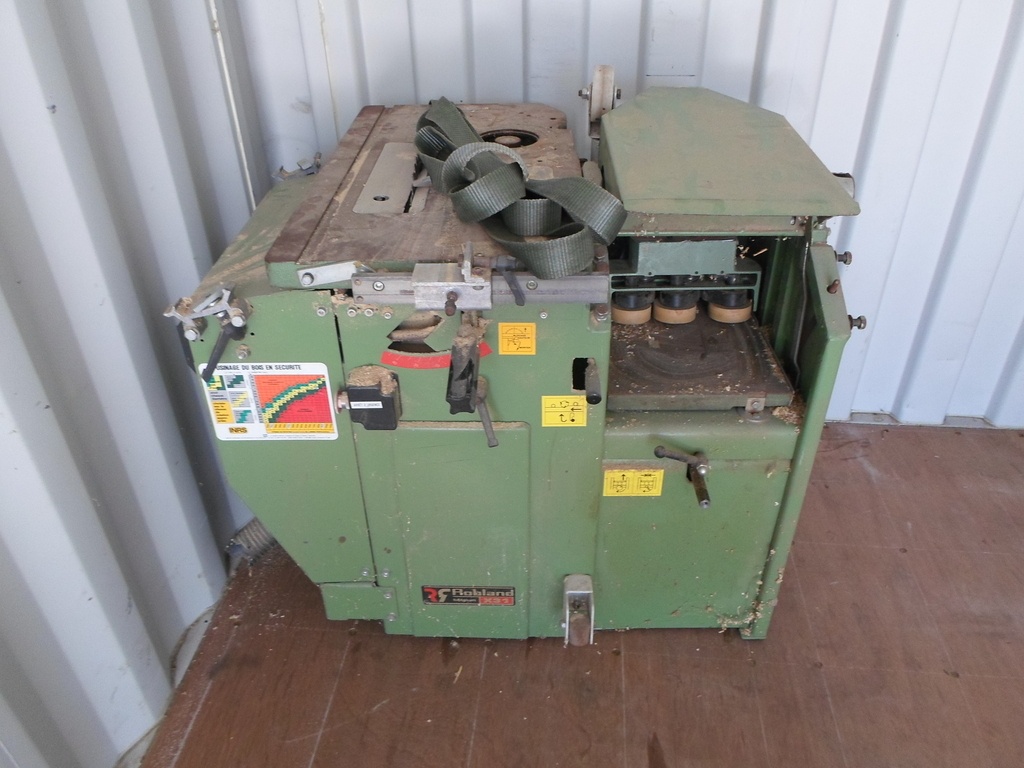

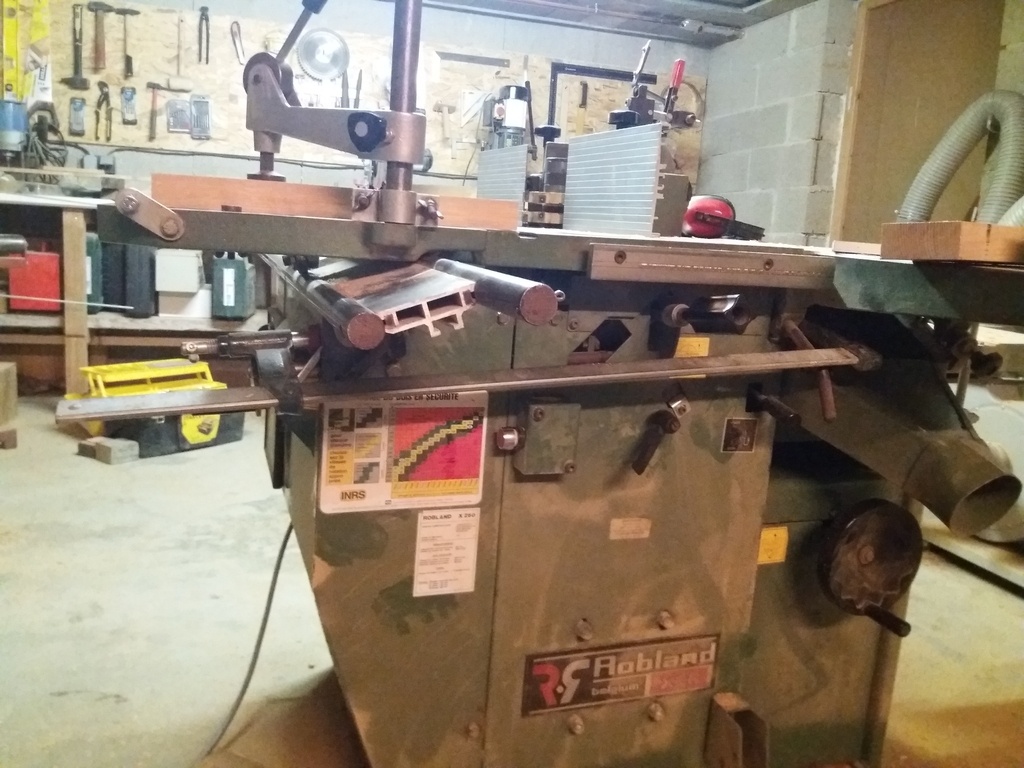

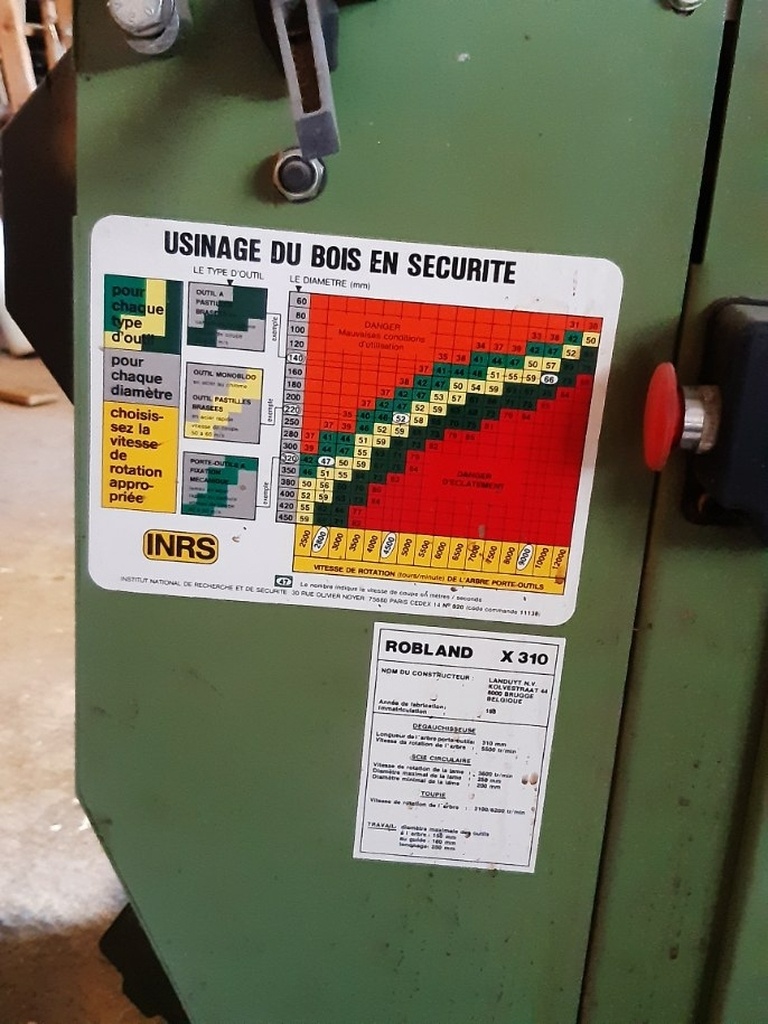

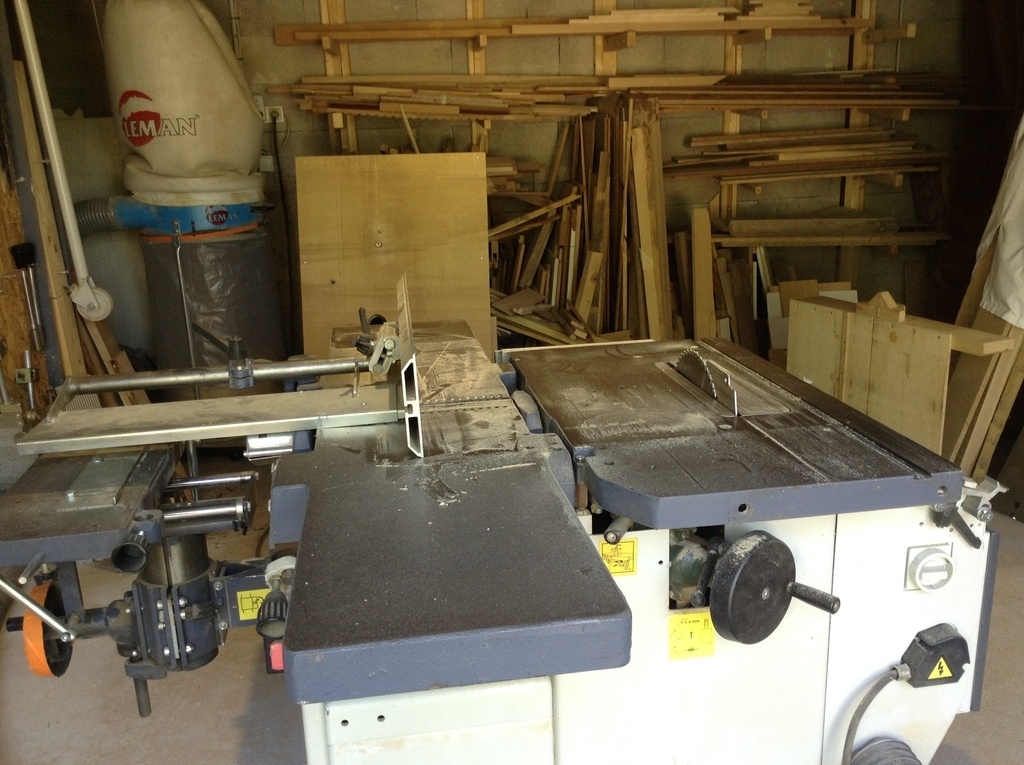

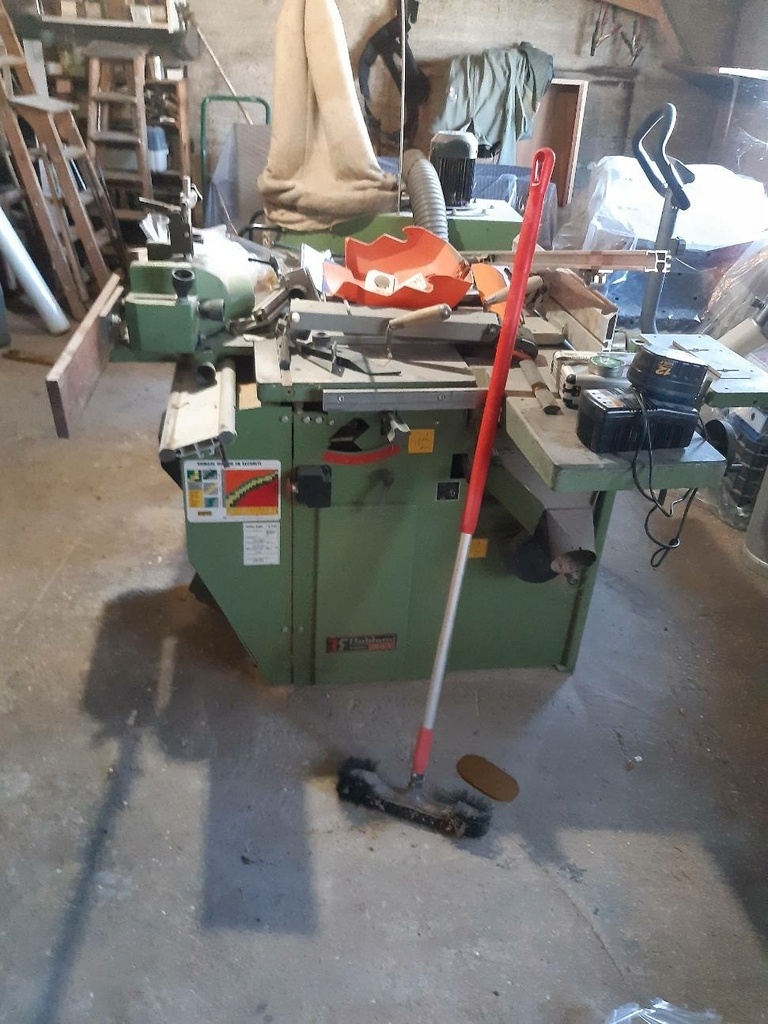

Ayant fait l’acquisition d’un combiné X310 qui nécessite une grosse remise en état, le chantier s’avère un peu long et fastidieux !
Je me suis inspiré de tout ce que j’ai pu trouver sur internet et de mon expérience personnelle. La plus grosse mine d’information étant tirée du site web.hypersurf....StuffIndex.html
Il est en anglais. Je vais donc essayer de m’en inspirer le plus possible et de proposer quelques passages traduits dans ce pas à pas.
Liste des articles
- Introduction
- Sécurité et décharge de l'auteur

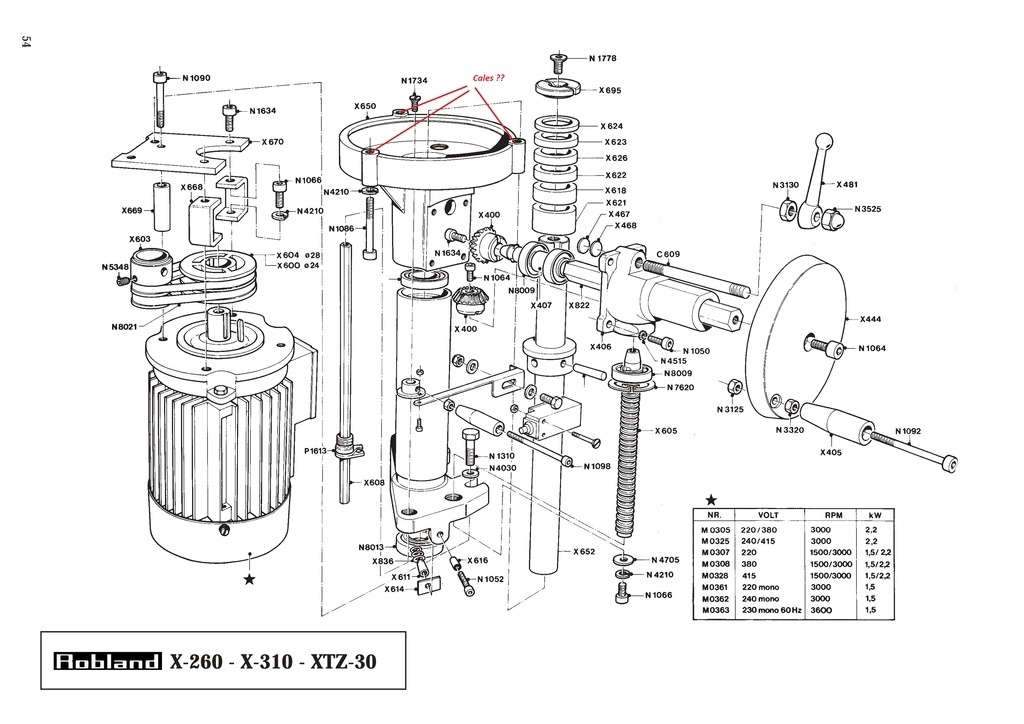

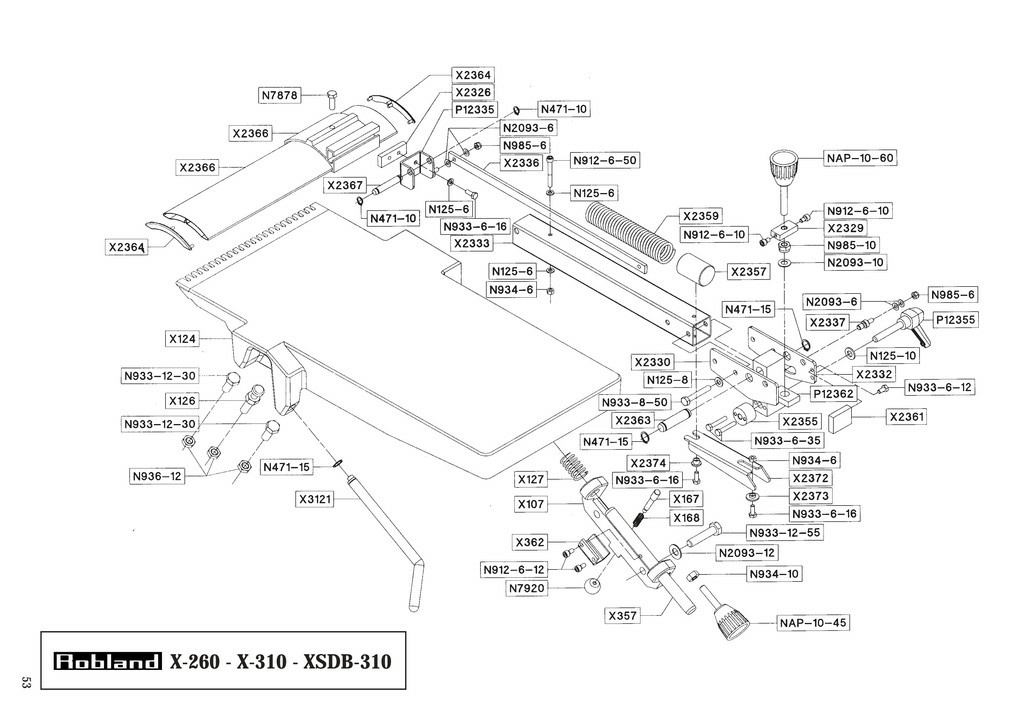

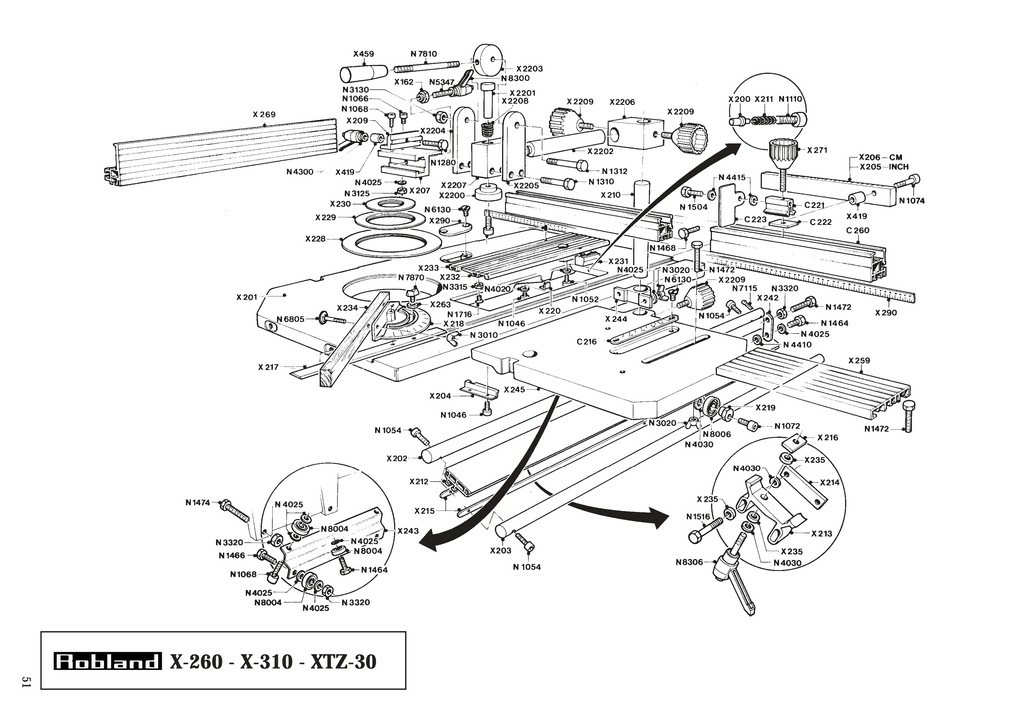

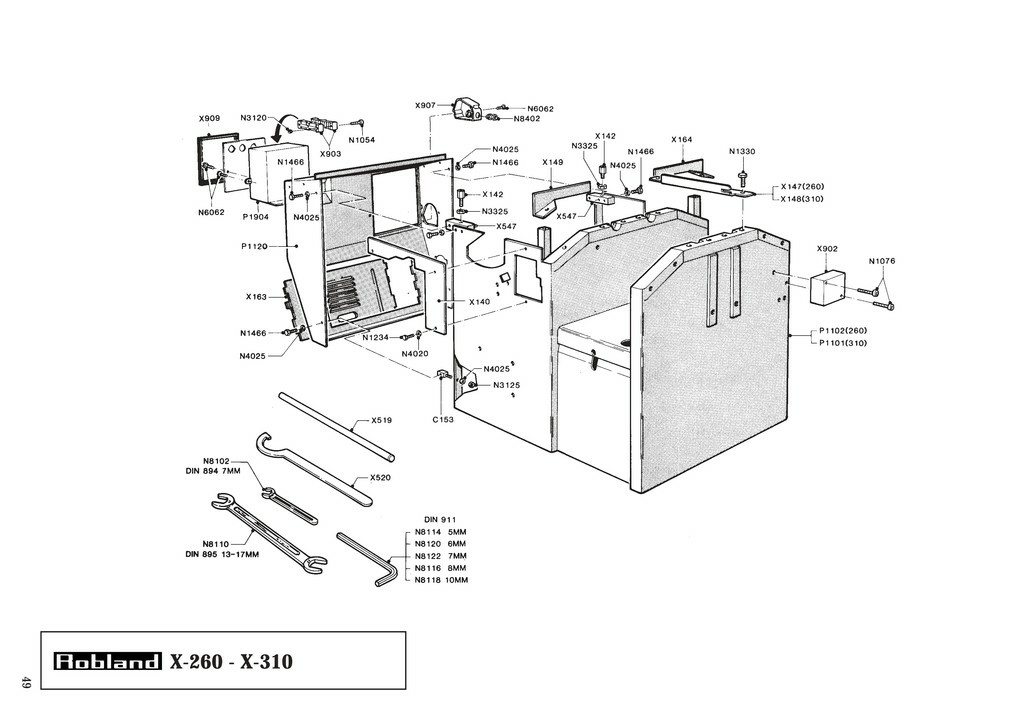

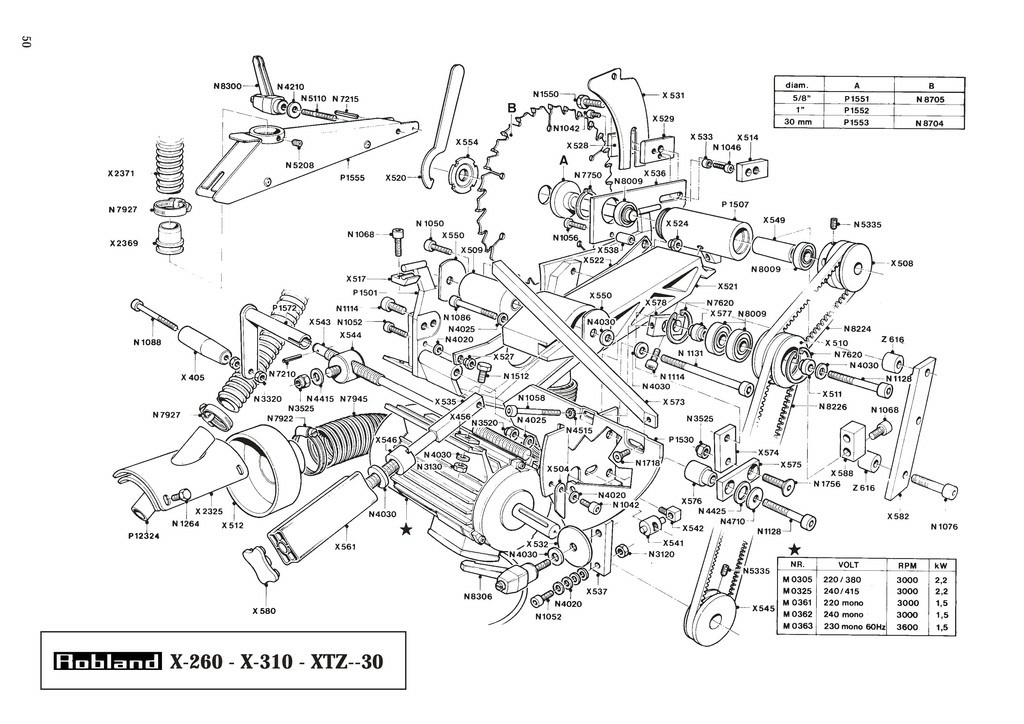

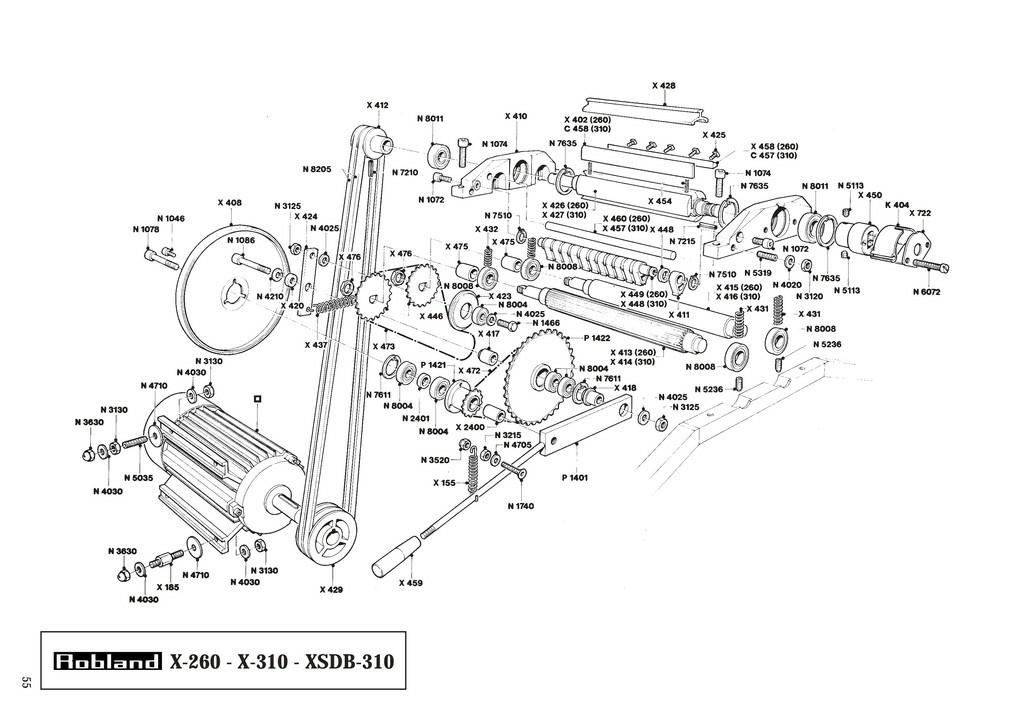

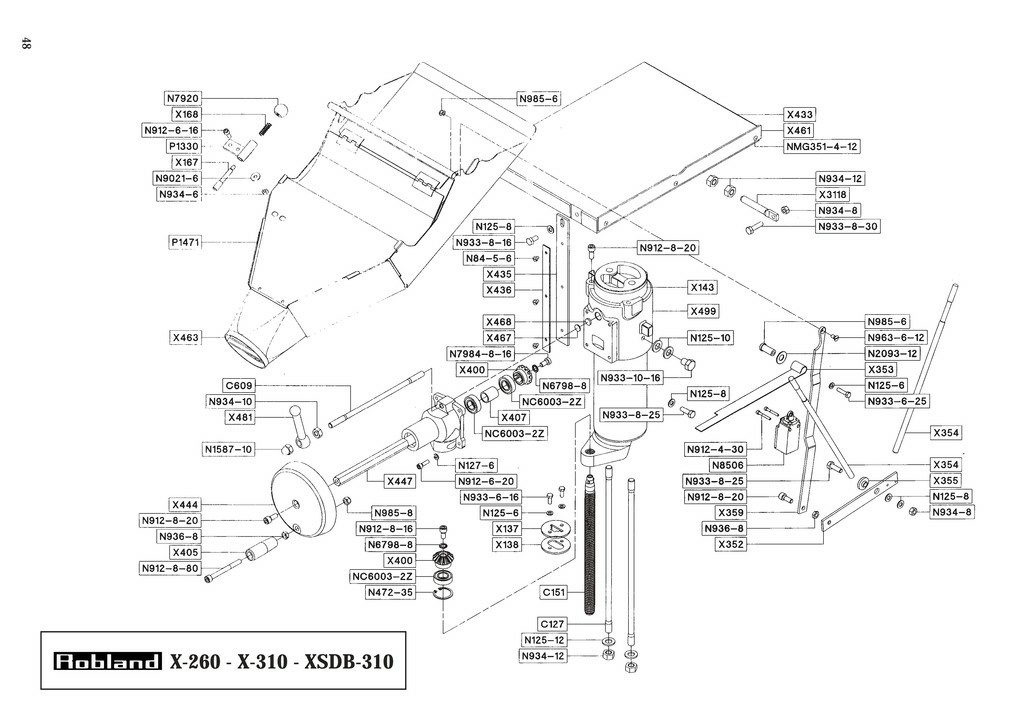

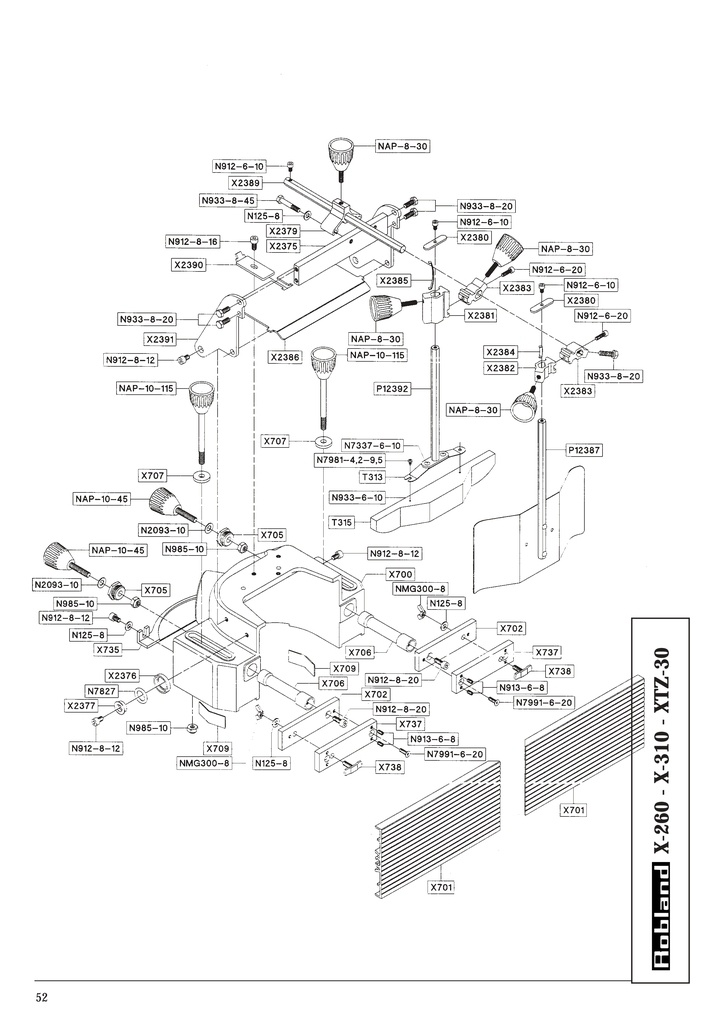

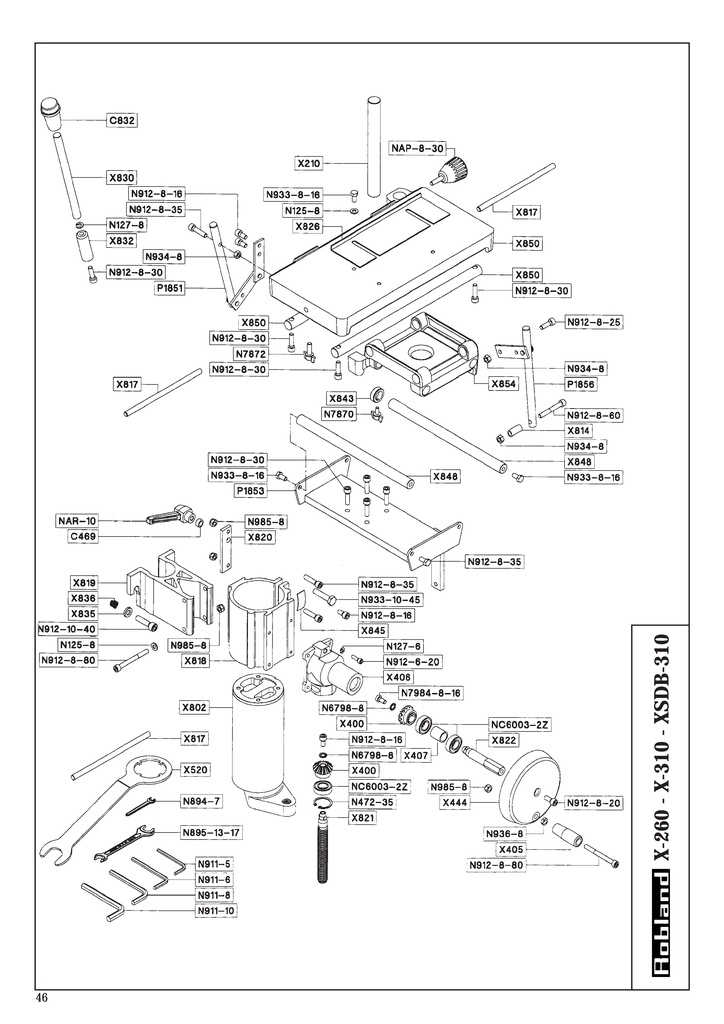

- Nomenclature du combiné

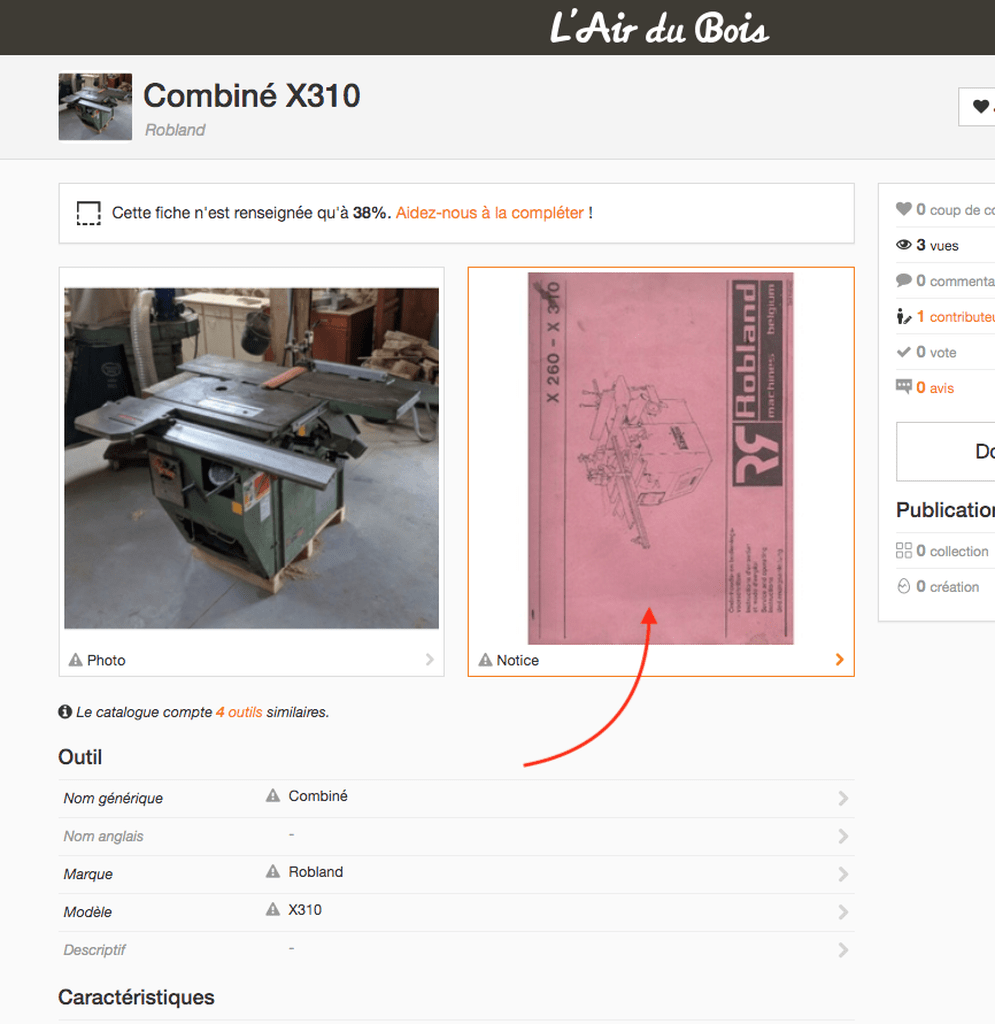

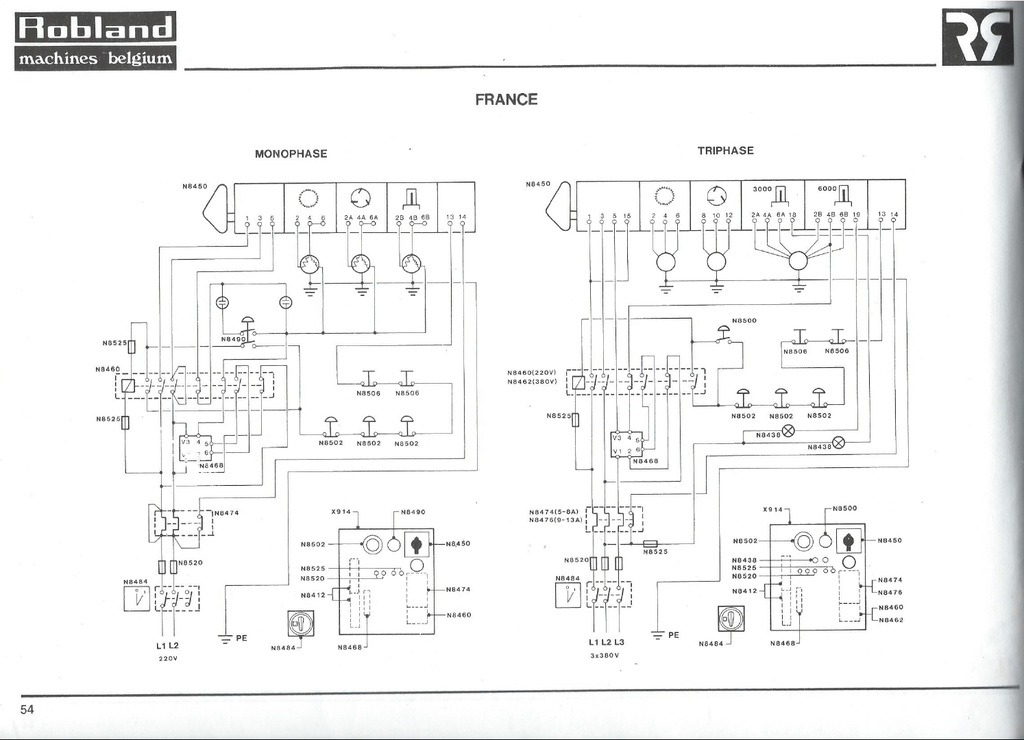

- Manuel du combiné
- [REGLAGE] Table toupie-scie par rapport au fut
- [REGLAGE] Tables de degauchisseuse
- [REGLAGE] Bloc de scie
- [REGLAGE] Table de tronçonnage
- [REGLAGE] Arbre de toupie
- [REGLAGE] Table de rabotage
- [REGLAGE] Verrouillage raboteuse et toupie
- [REGLAGE] Guide parallèle scie sur table
- [REGLAGE] Jauge graduée raboteuse
- [ENTRETIEN] Changement des courroies de la scie

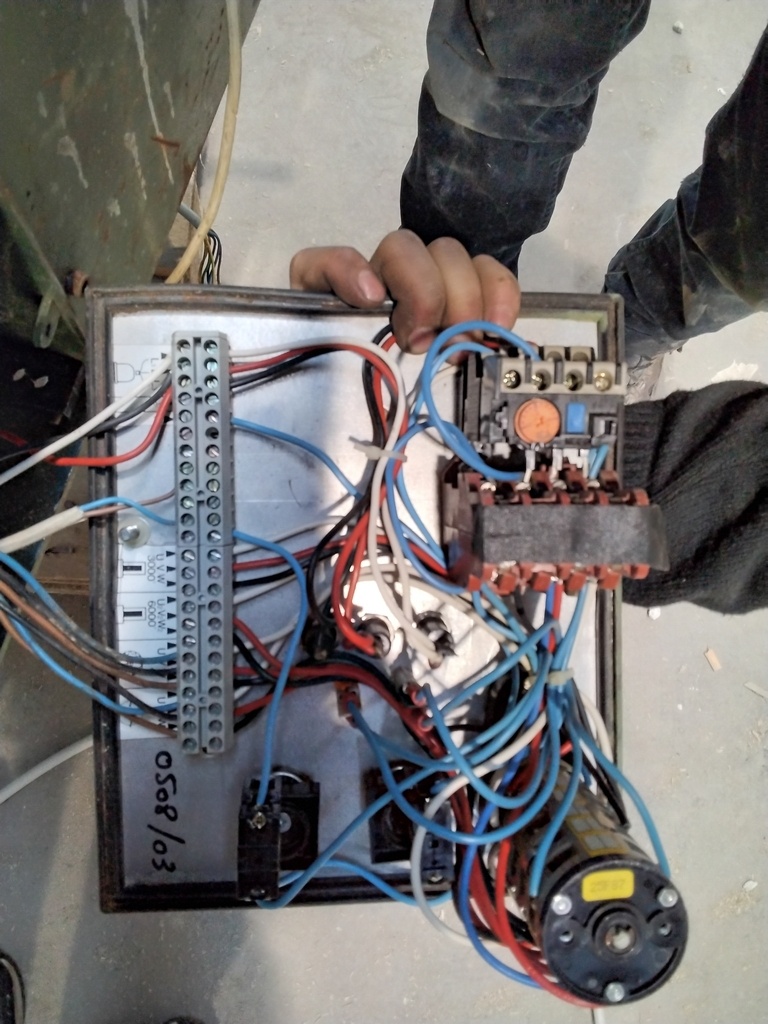

- [ENTRETIEN] Changement de fusible
- [ENTRETIEN / AMELIORATION] Changement des ressorts dans le fut de la rabo degau
- [ENTRETIEN] Changement de fers
- [AMELIORATION] Protection du bout d'arbre de degau
- [AMELIORATION] Evacuation des copeaux rabot/degau
Introduction
Faire les réglages d'un combiné peut vite devenir un cauchemar, quatre tables qui doivent être coplanaires, le chariot de tronçonnage qui doit être parallèle à la fente d'onglet fixe et rester coplanaire à la table, les couteaux de dégauchissage qui sont placés parallèlement au fut, mais également à la table d’entrée et à la table de sortie. . . Ce sont des choses simple à faire sur des machines individuelles mais qui restent très compliqués à faire sur un combiné car tout doit être réglé les uns par rapport aux autres.
Par où commencer et dans quel ordre faire les réglages ?
Avant de foncer tête baissée dans les réglages, vous devez comprendre le « Pourquoi » et le « Comment »
Le fut de la dégauchisseuse est LA REFERENCE car c’est le seul élément de la machine qui est « fixe »
On va commencer par régler l'ensemble des tables scie/dégau qui doivent être coplanaires et parallèles au fut.
Ensuite, on pourra régler le reste des tables (chariot, rabo et mortaise) qui sont un peu plus indépendantes.
Pour le réglage des tables Scie/degau :
- On va commencer par régler la table de scie par rapport au fut pour avoir une surface de référence.
- On essayera de rendre coplanaire les tables de scie et de sortie de dégau
- On réglera ensuite les tables de dégau en essayant de les rendre coplanaires entre elles et parallèles au fut
- On revérifiera la coplanéité de l'ensemble des tables scie/degau et recommencer pour affiner au mieux le réglage de ces tables.
On effectuera quelques tests pour valider les réglages avant de passer à la suite.
Si les tests sont concluants :
- On vérifiera que l’axe de la toupie est bien perpendiculaire à sa table.
- On réglera les butées d'inclinaison de scie et son parallélisme par rapport à la fente d'onglet
- On réglera la table de mortaisage par rapport au fut.
- Et on finira par le réglage du chariot de tronçonnage et de son rail par rapport a la table de scie et à la scie en elle même.
je vous présenterais ensuite divers points d'entretien courant de la machine.
Et pour finir, les petits bricolages pour encore améliorer le combiné.
Bons réglages !
Sécurité et décharge de l'auteur
L'intervention sur les réglages machines comporte des risques.
Prenez toutes les précautions nécessaires : port des protections gants, casques, lunettes...
Ne travaillez pas si vous êtes fatigués, si vous avez pris des médicaments, consommé de l'alcool ou autre...

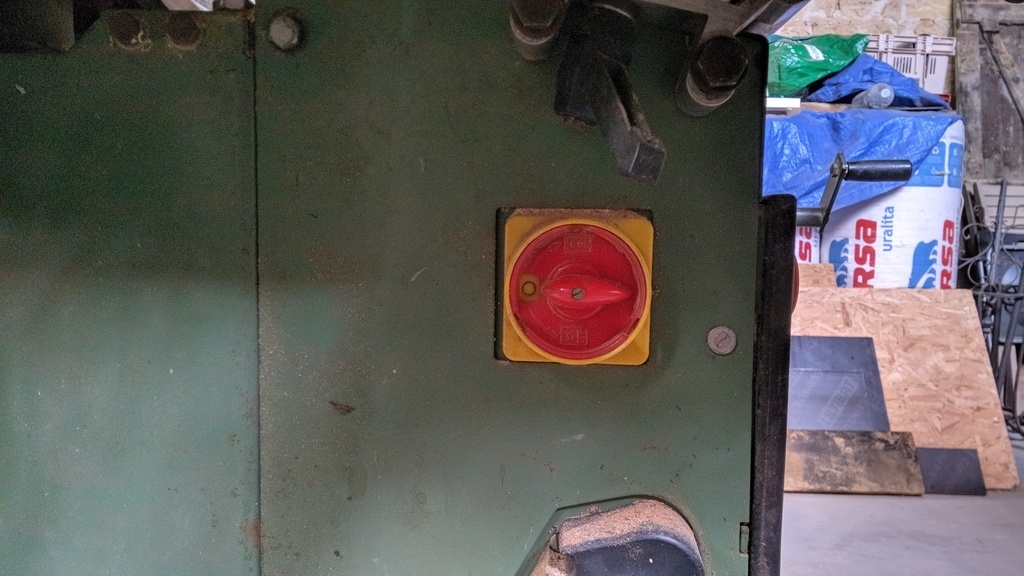

Pensez toujours à mettre hors tension la machine avec le sectionneur et/ou directement au tableau électrique avant chaque intervention sur la machine.
Je ne travaille pas pour Robland, je ne suis pas un professionnel de l'outillage, je ne m'engage en aucun cas sur tout ce qui peut être décrit dans cet article. Prenez vos responsabilités. J'apprends au fur et à mesure de la rédaction de cet article. Il est donc susceptible d'être modifié dans le temps.
[REGLAGE] Table toupie-scie par rapport au fut
Le but de la manœuvre est de rendre la table de scie / toupie parallèle au fût à l’aide des 2 boulons situés sous chaque extrémités de table. On pourra aussi ajuster la planéité de la table.
Etape 1 :

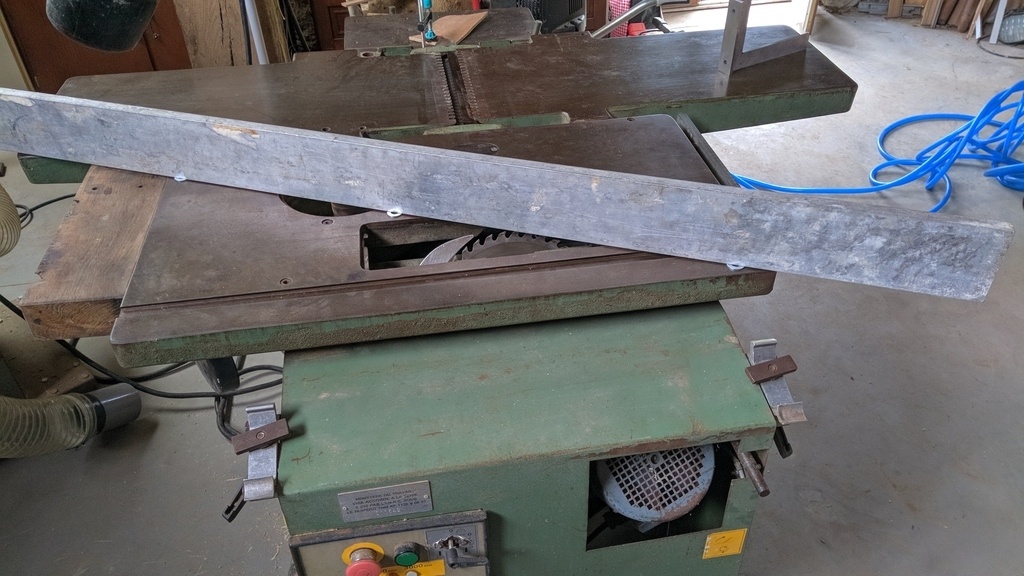

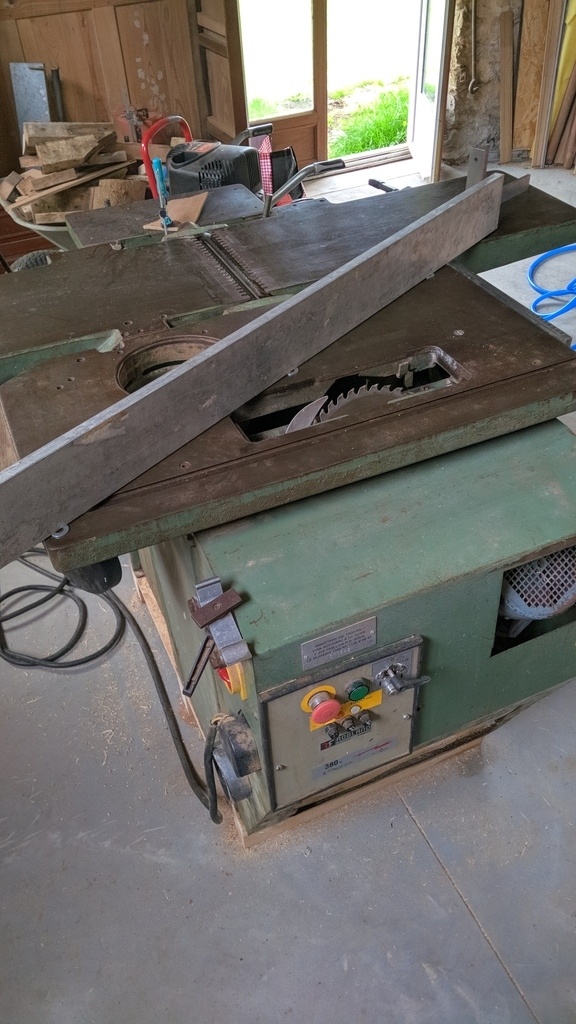

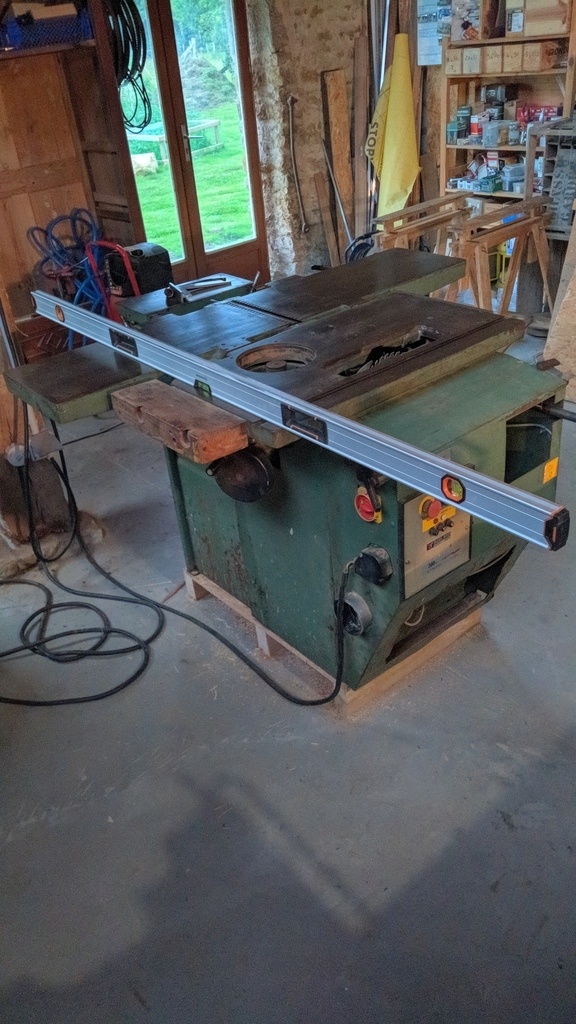

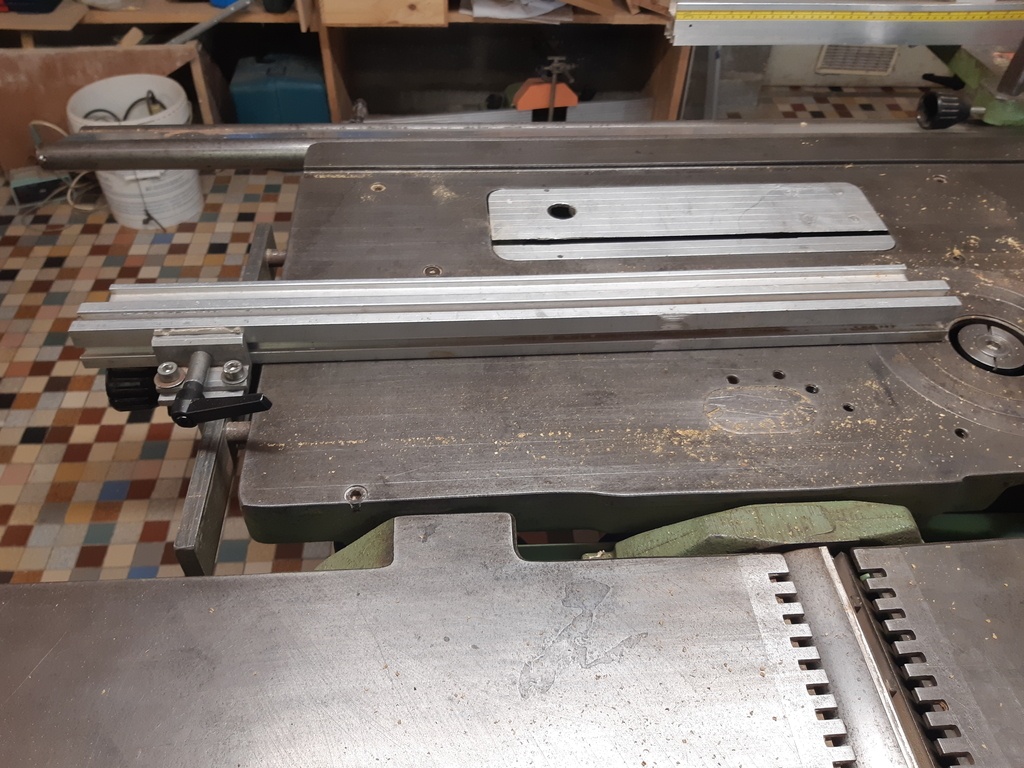

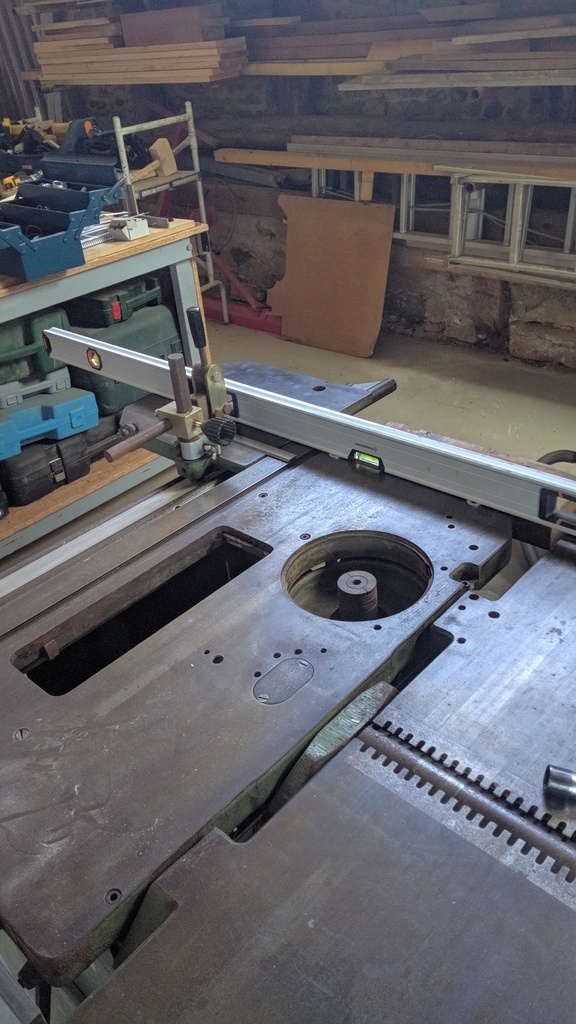

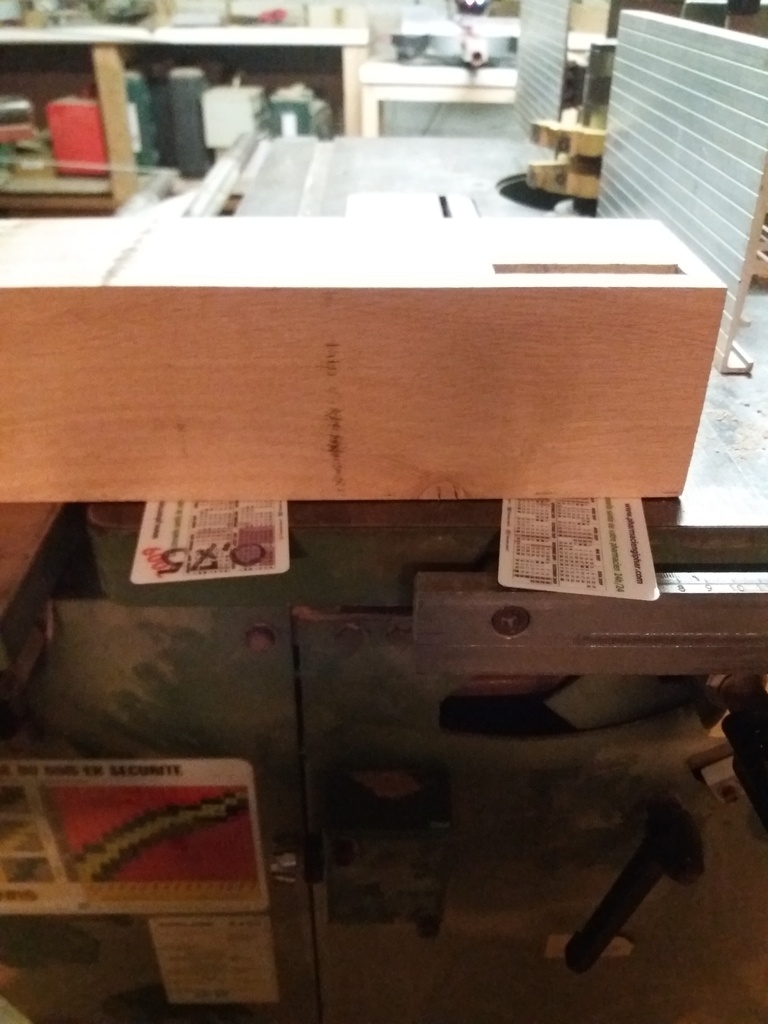

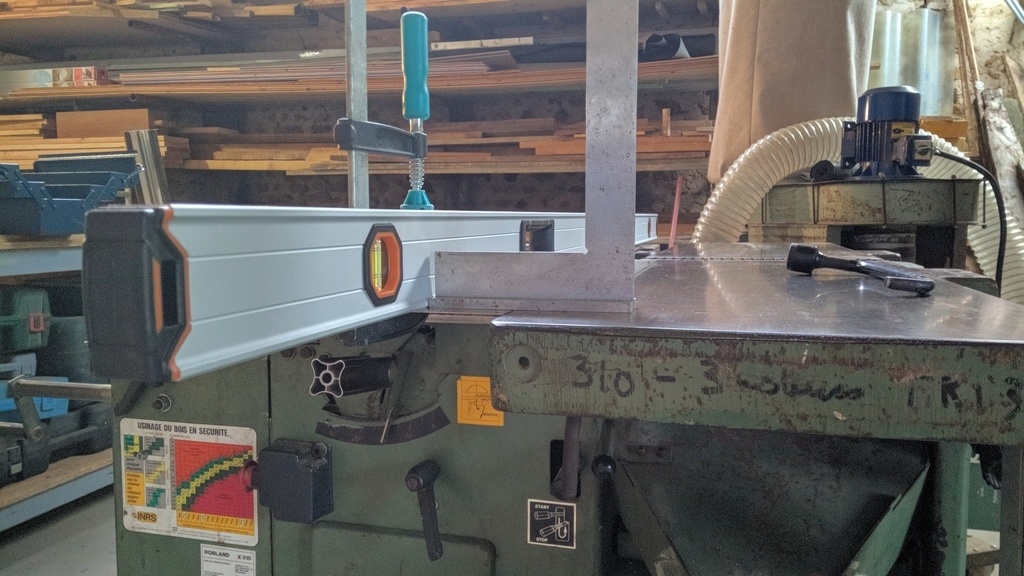

Posez une règle sur la table de scie dans l’alignement du fût. On peut essayer de se bloquer le fut pour ne pas qu’il tourne et prendre en ligne de référence un couteau de dégau. On effectuera les mesures le long de cette ligne.
Etape 2 :

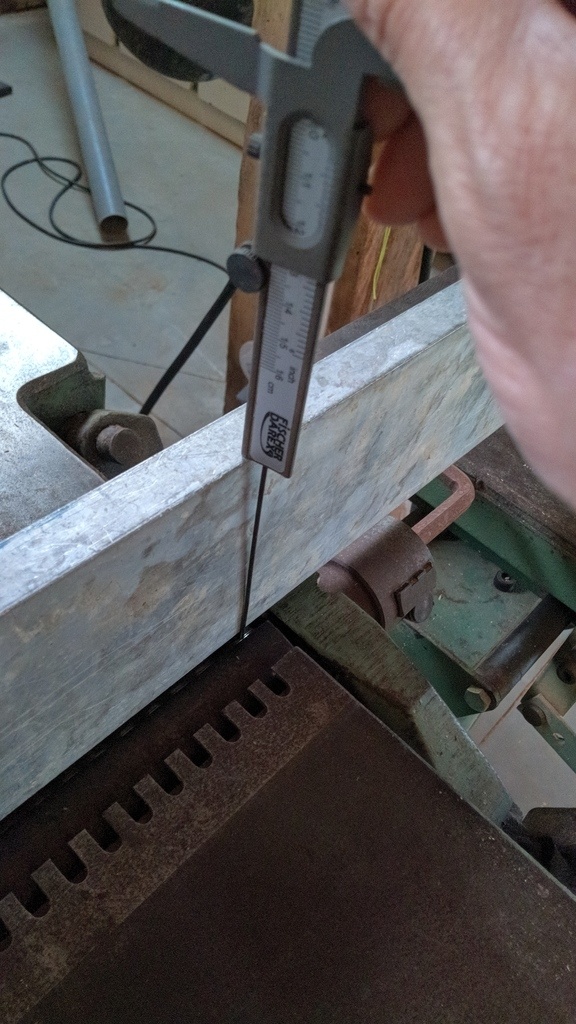

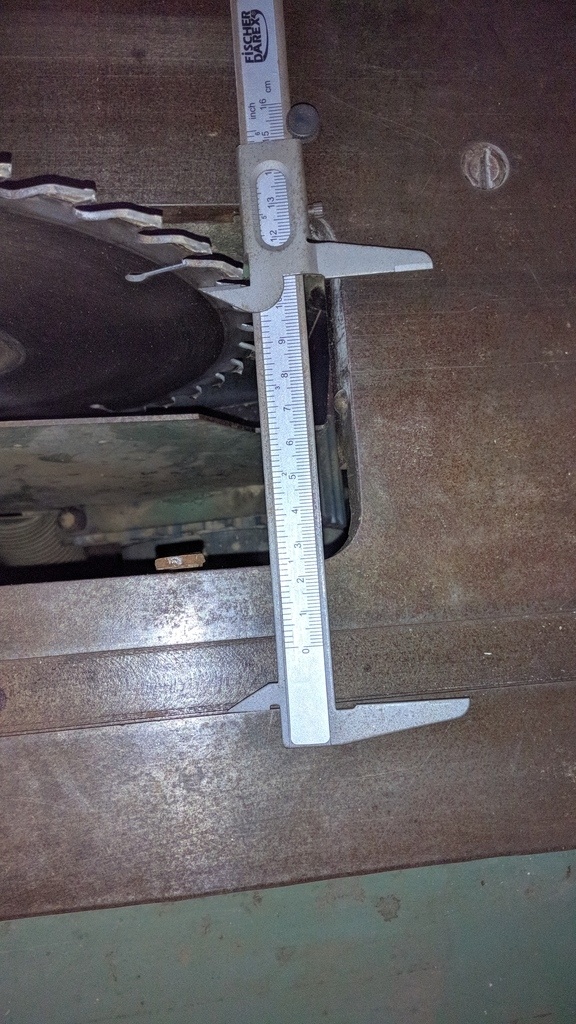

Effectuez une mesure à droite du fût et à gauche. Si les 2 mesures sont OK, passez à l’étape 6 sinon définissez dans quel sens apporter une correction à l’assiette de la table et passez à l’étape 3.
Etape 3 :

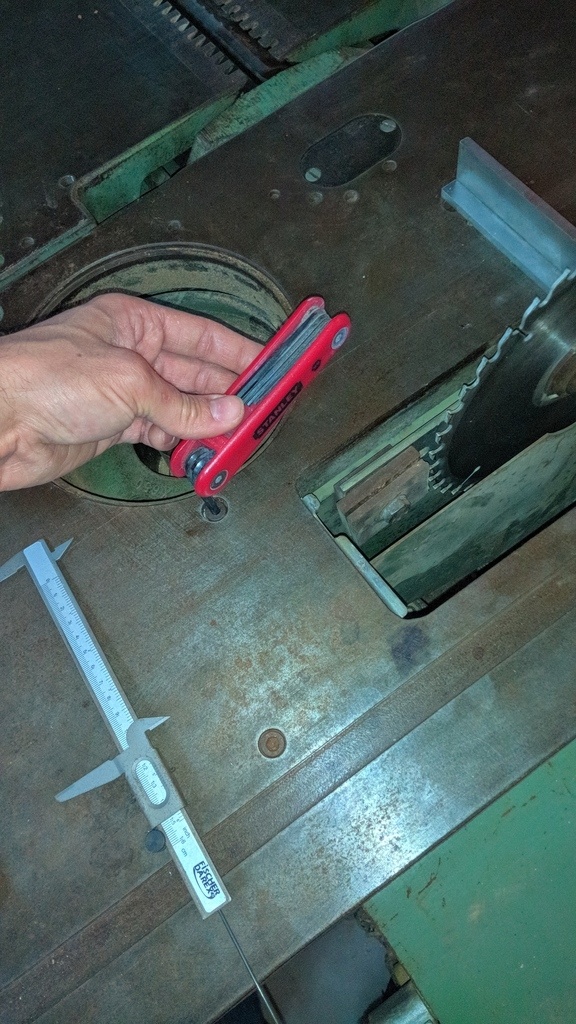

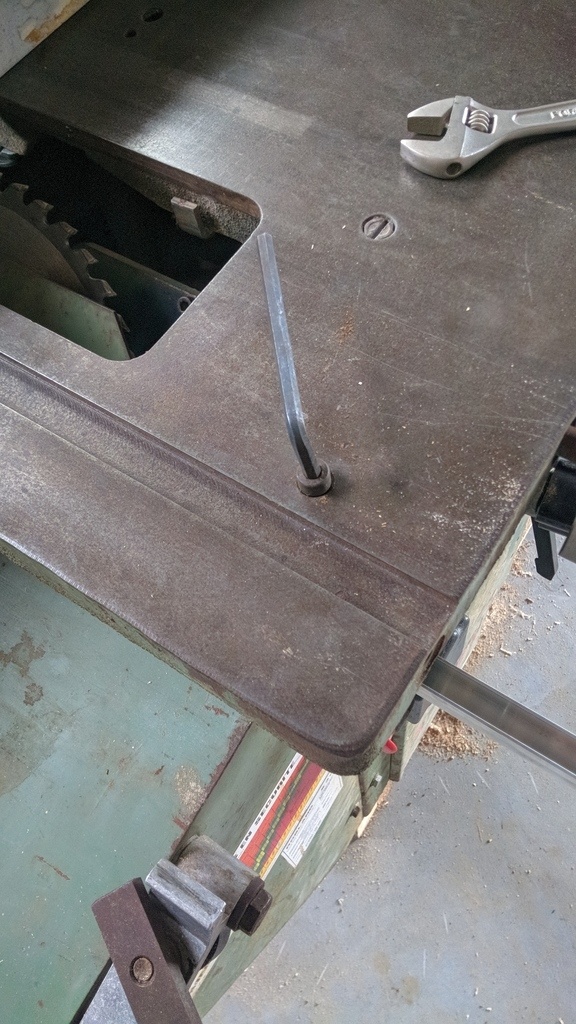

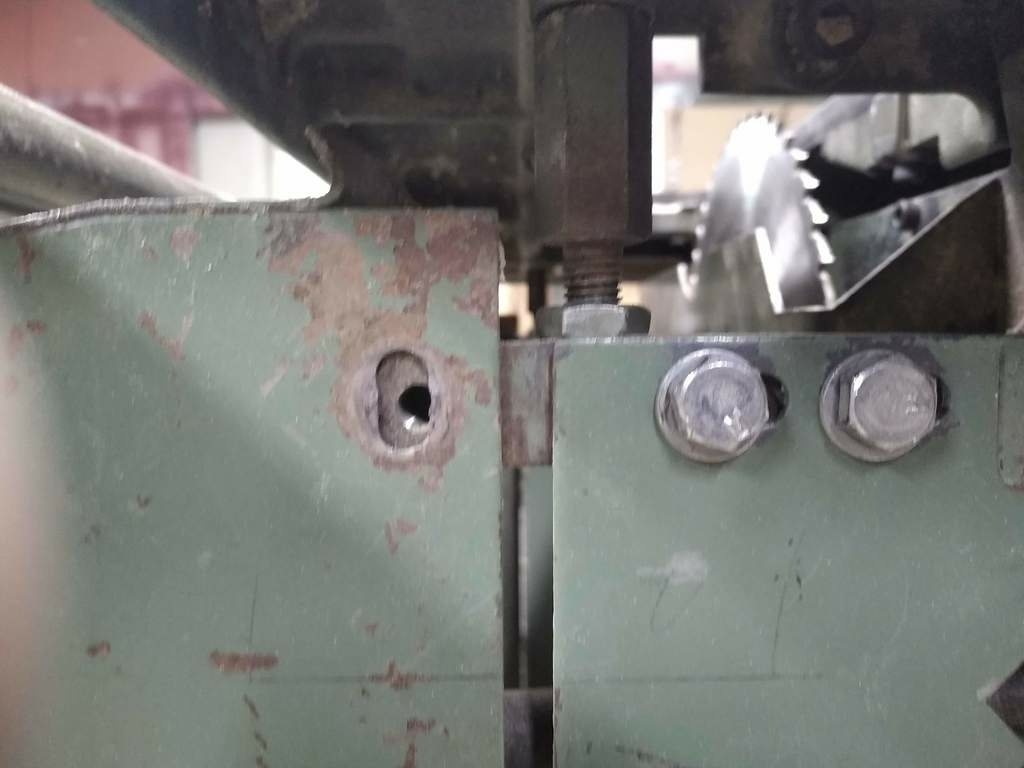

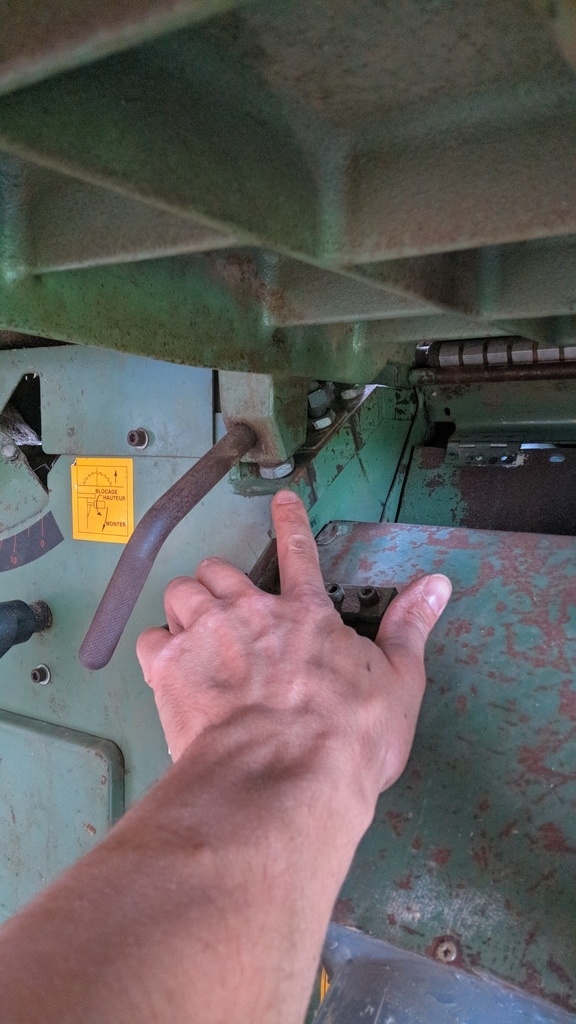

Dévissez un peu les vis situées sur le dessus de la table et les contre écrous du dessous sur les 2 extrémités de la table. Vissez un des 2 boulons de réglage généreusement pour qu’il ne touche plus à la table. Les réglages se feront depuis l’autre boulon.
Etape 4 :
Vous pouvez maintenant apporter la correction depuis le second boulon en vissant ou dévissant. Vérifiez la correction apportée jusqu’à avoir la règle bien parallèle au fût.
Etape 5 :
Lorsque l’opération est effectuée, on dévisse le second boulon pour le faire venir toucher sous la table.
Etape 6 :

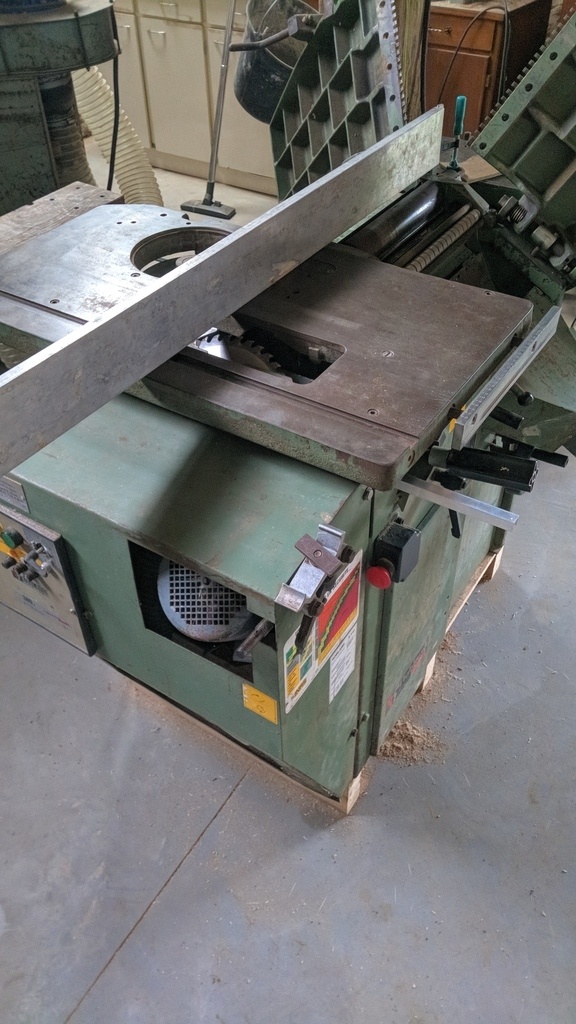

On vérifie maintenant la planéité de la table de scie en posant la règle en long, en large et sur les diagonales. On corrige si besoin avec les boulons du dessous et les vis du dessus qui forceront un peu sur la table pour rectifier sa planéité.
Etape 7 :
On revérifie que l’on est toujours parallèle au fût, sinon on reprend à les étapes 3 à 7.
Etape 8 :
Si tout est OK, on bloque les réglages de la table avec les contre écrous.

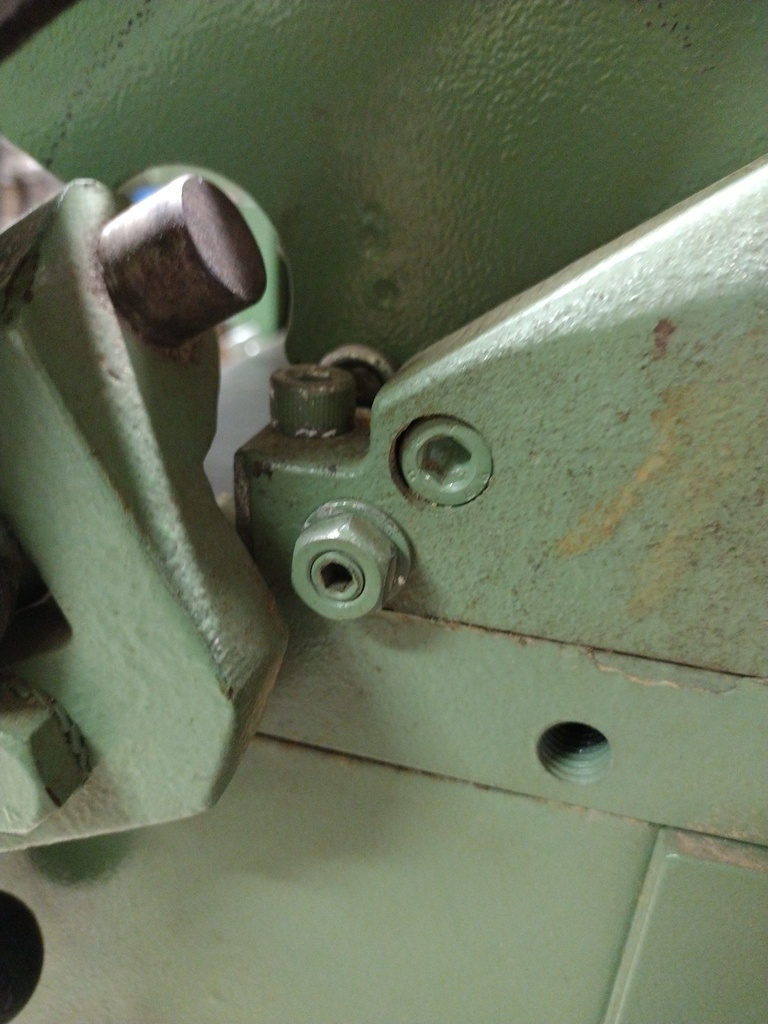

[REGLAGE] Tables de degauchisseuse
Pour ce réglage, on va d’abord aligner les extrémités des tables de dégau avec la table de scie, on va ensuite régler les 2 tables de degau pour quelles soient alignées entre elles de leur côté charnière et on va finir par régler l'assiette des tables pour les rendre bien coplanaires et parallèles au fut.
Etape 1 :

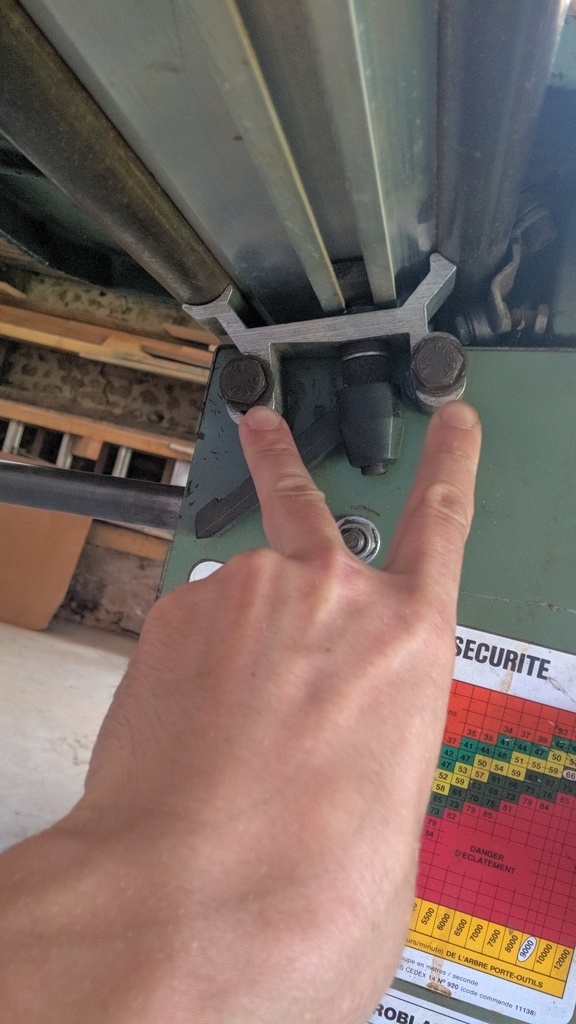

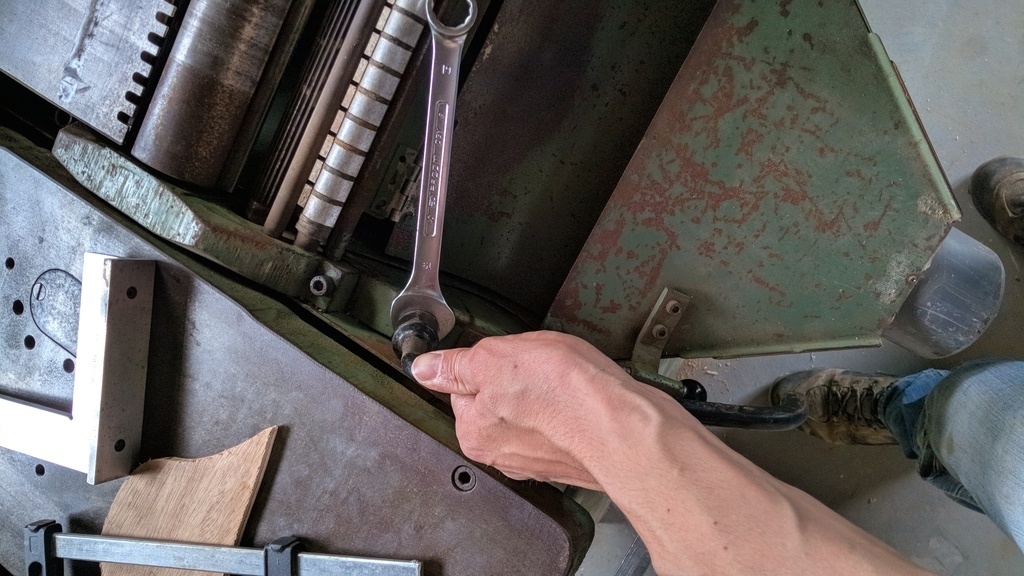

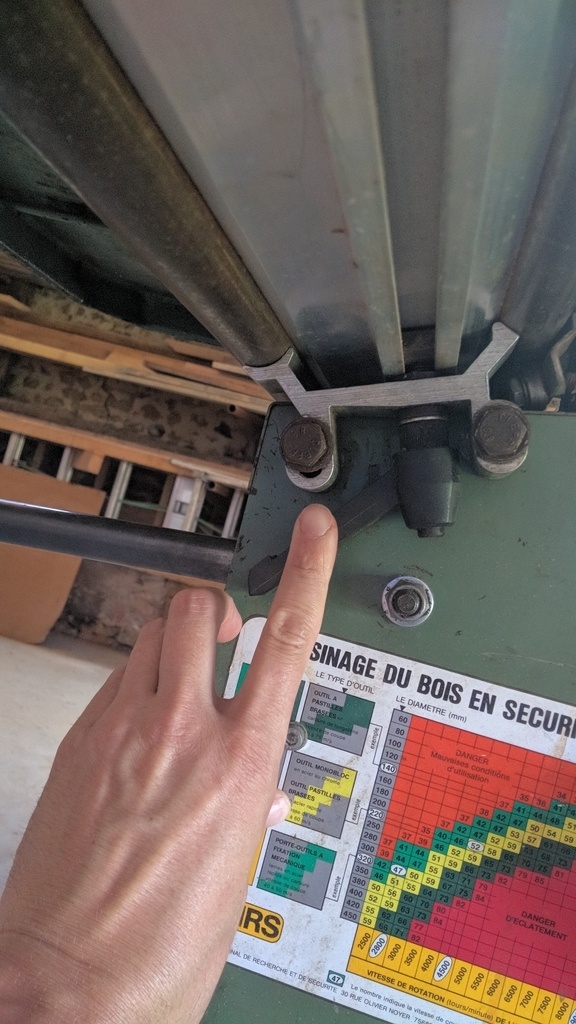

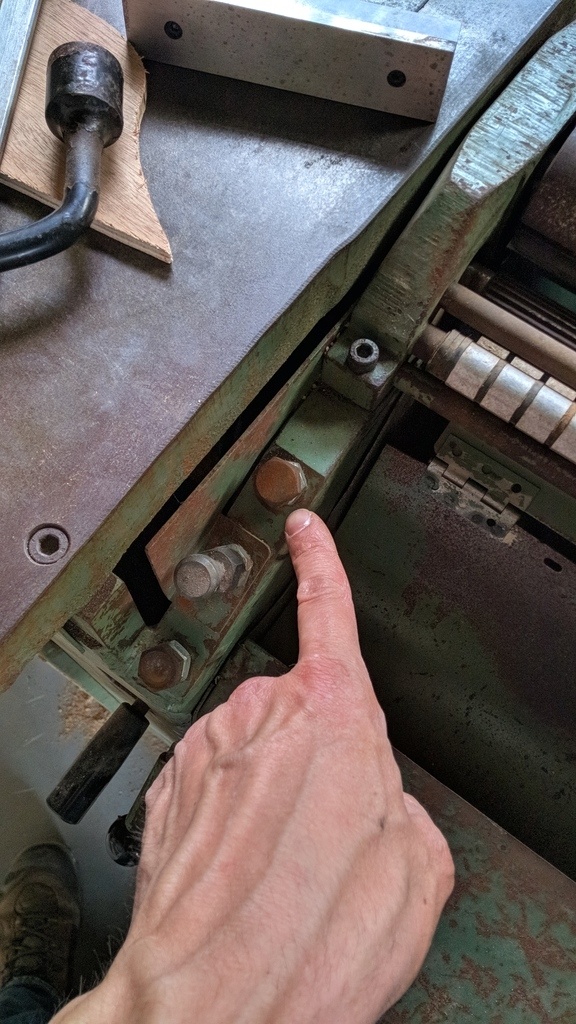

Après avoir desserré le contre écrou, vissez généreusement le boulons supérieur situé sous les 2 tables de dégau pour ne pas qu'il gène les réglages
Etape 2 :
Elevez les 2 tables de degau pour quelles affleures la table de scie au niveau du fût
Etape 3 :
Placez la règle sur la table de scie et trouvez un moyen pour reporter le niveau sur la table de degau (chez moi un racloir sous la regle avec un serre joint).
Etape 4 :
Vérifiez l’alignement de la table de scie et de L’EXTREMITE de la table de dégau. Si c’est aligné, passez à l’étape 7, sinon, définissez la correction à apporter et passez à l’étape suivante.
Etape 5 :

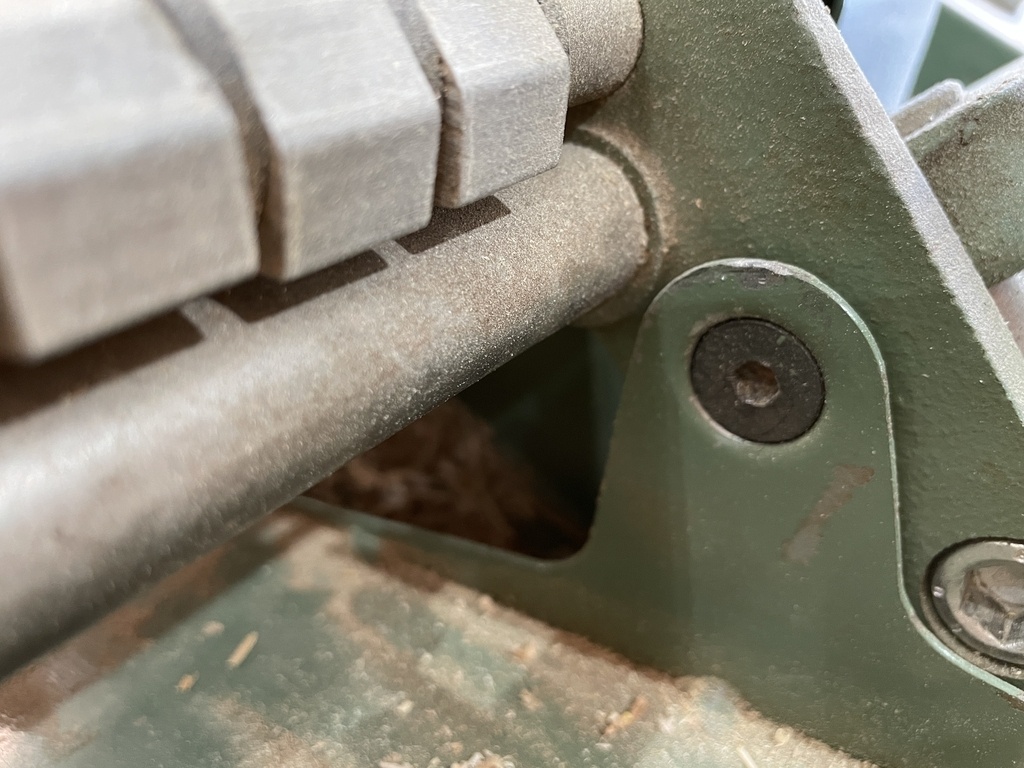

Desserrez l’écrou du haut de la charnière et resserrez le un tout petit peu (pour que la table garde les réglages). Ensuite, tapez sur le dessus ou le dessous de la charnière avec une cale et un marteau pour régler la table. (Si on est au maximum de la possibilité de réglages, on peut peut-être essayer avec l’écrou du bas en resserrant l’écrou du haut)
Personnellement, je règle en tapotant gentiment avec la main sur ou sous l’extrémité de la table.
Etape 6 :
Quand l'alignement est OK, resserrez l'écrou
Etape 7 :
Faites la même procédure pour la table d’entrée. Lorsque c’est OK, passez à l’étape suivante.
Etape 8 :

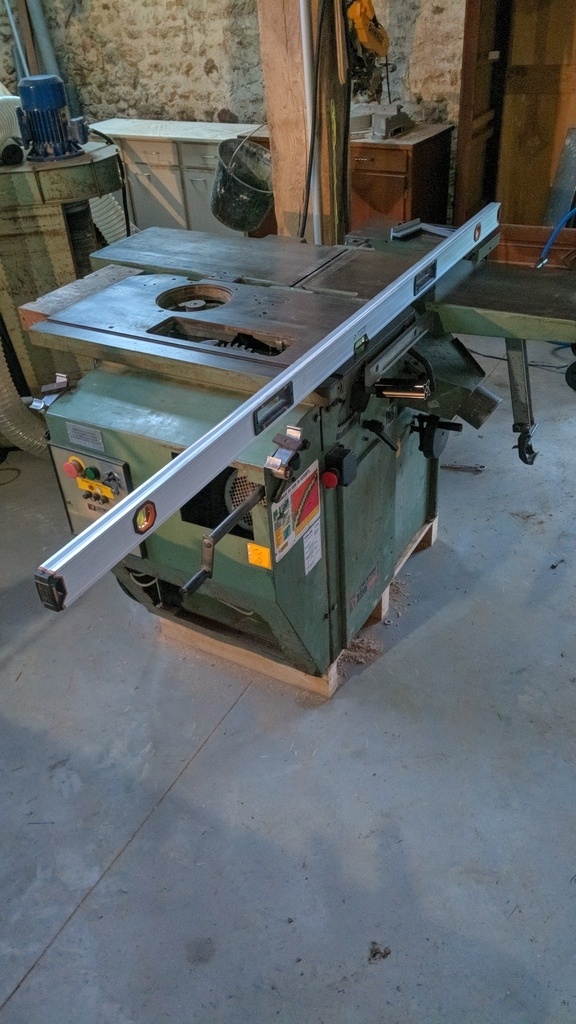

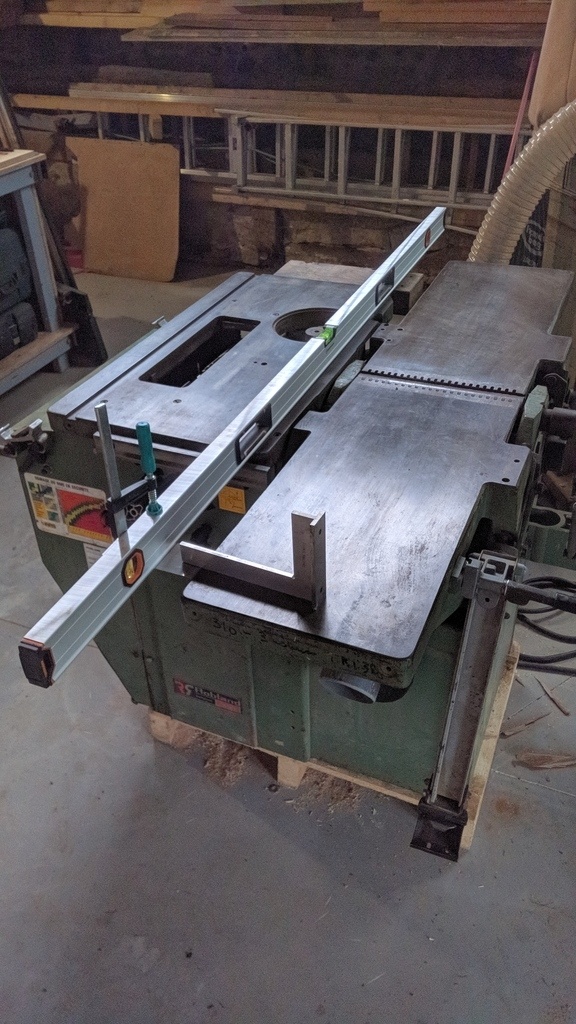

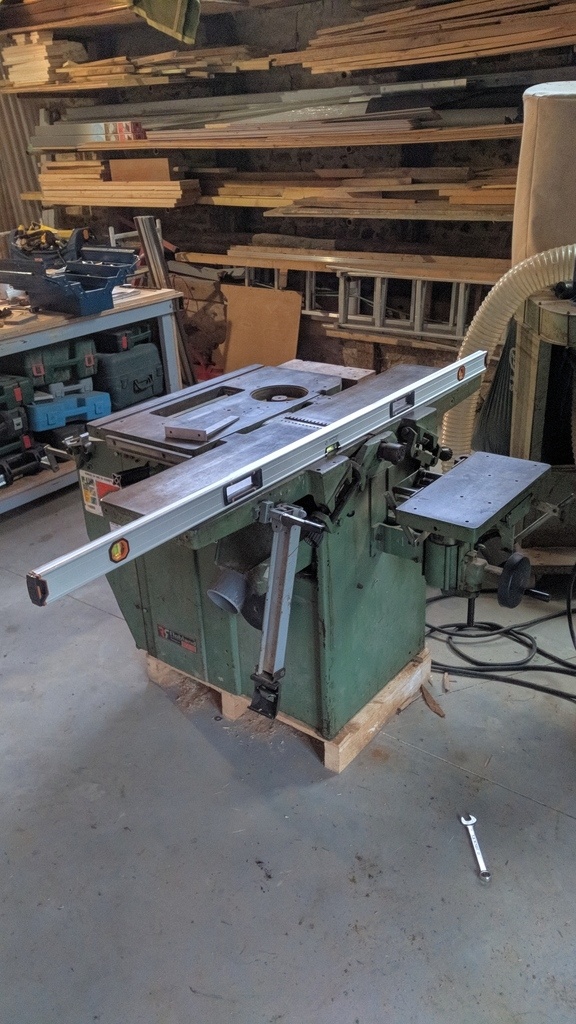

Montez les tables à la même hauteur et placez une règle sur les tables du côté charnière. Si les tables sont alignées, on peut passer directement à l’étape 10, sinon passez à l’étape suivante.
Etape 9 :
Comme pour l'étape 4, desserrez l’écrou du haut de la charnière et resserrez le un tout petit peu (pour que la table garde les réglages). Ensuite, tapez sur le dessus ou le dessous de la charnière avec une cale et un marteau pour régler la table. (Si on est au maximum de la possibilité de réglages, on peut peut-être essayer avec l’écrou du bas en resserrant l’écrou du haut). Lorsque les 2 tables sont bien alignées, passez à l’étape suivante.
Etape 10 :

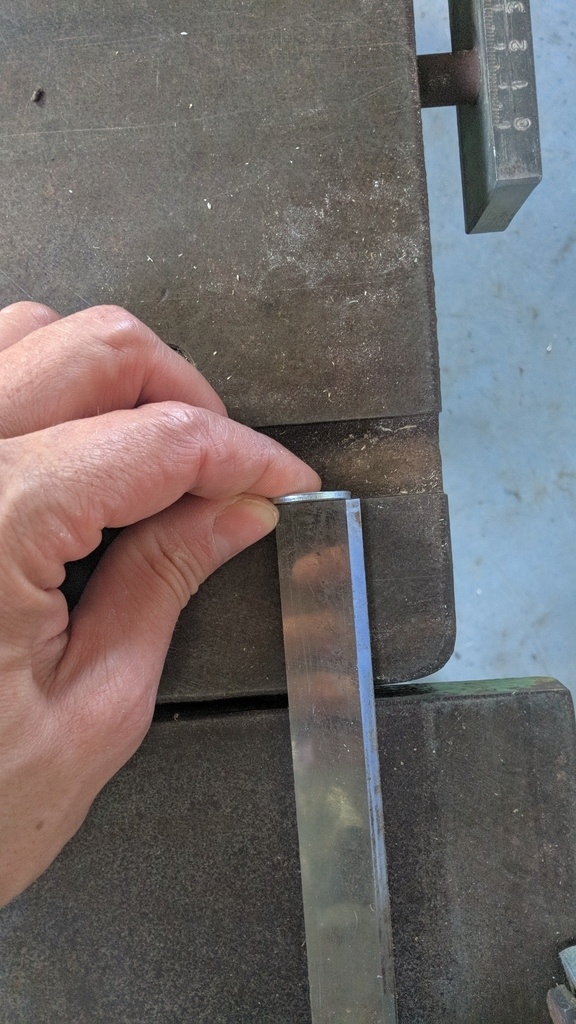

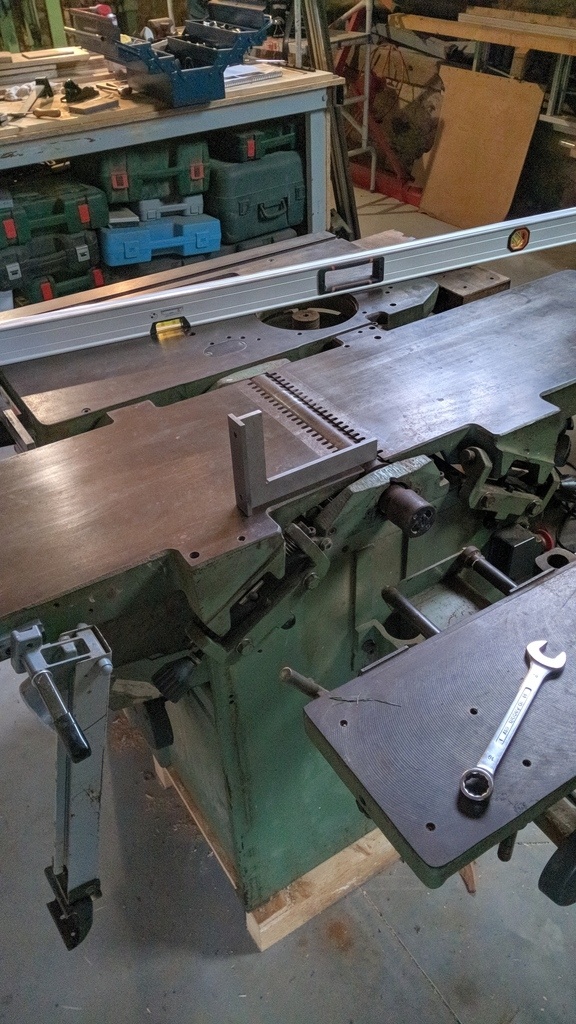

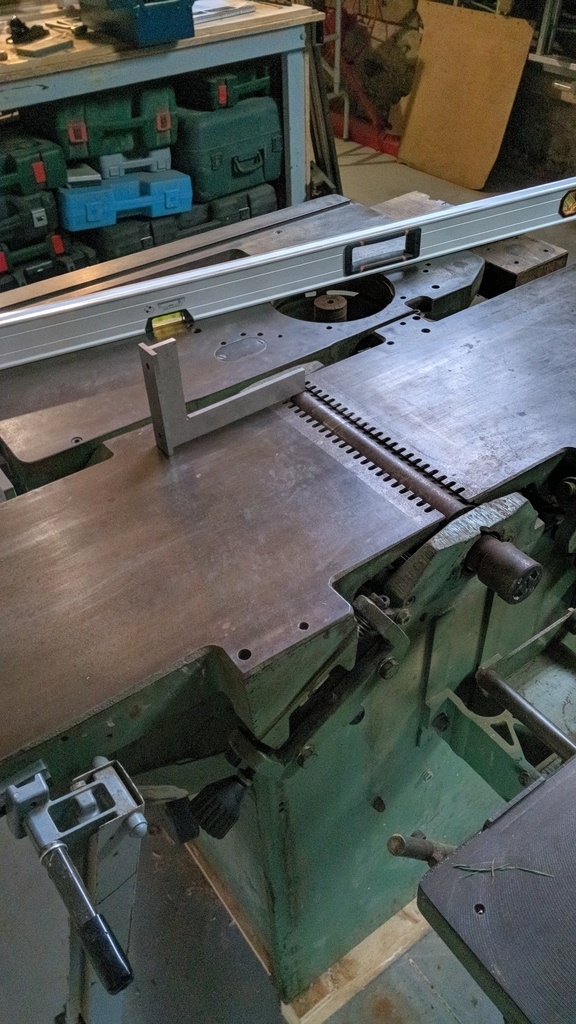

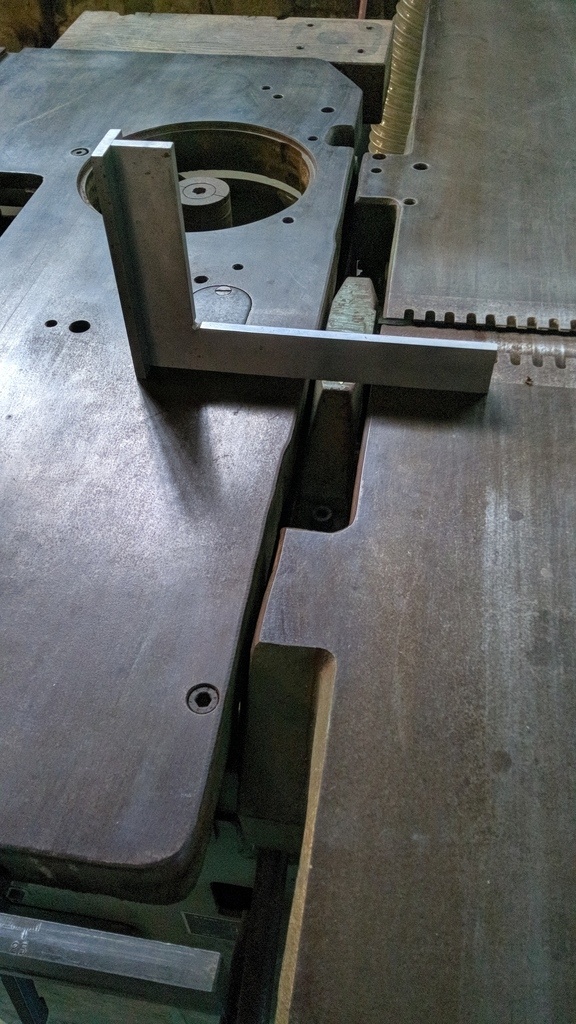

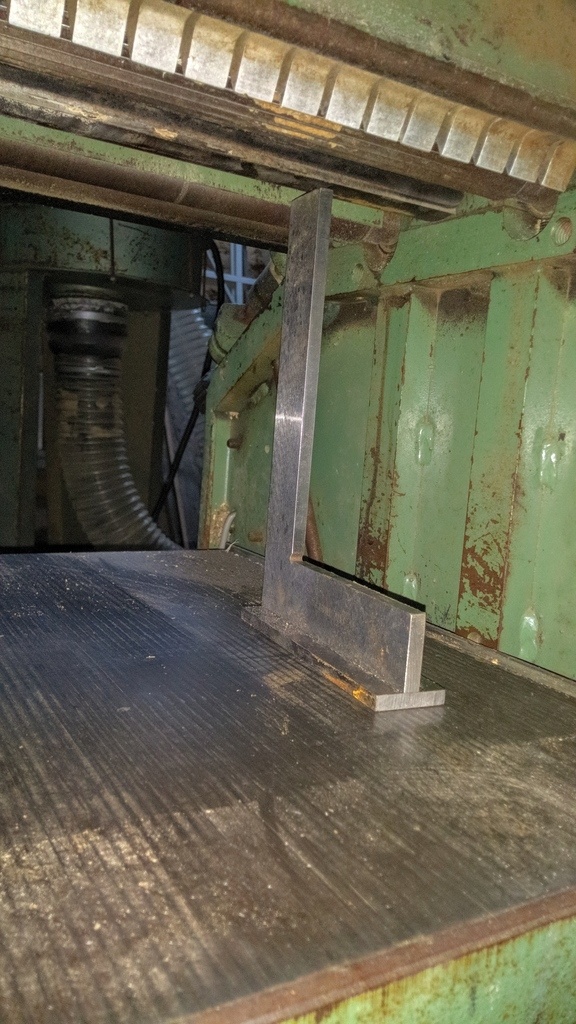

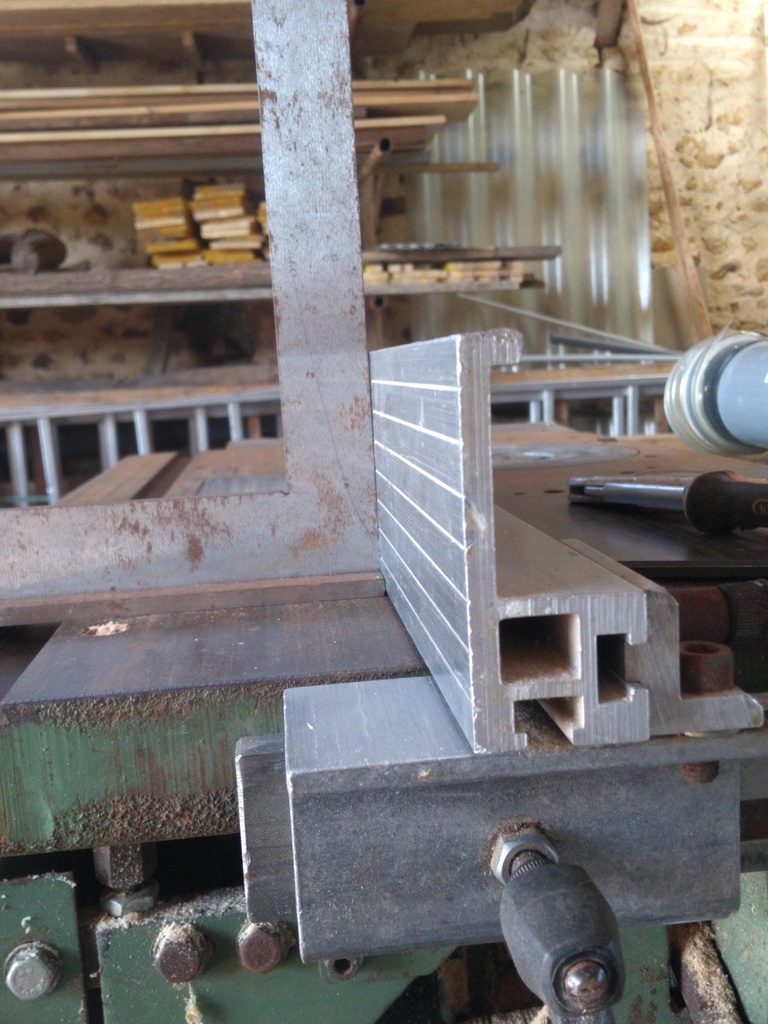

Posez l’équerre sur la table de sortie côté charnière et ajustez la hauteur de la table pour venir affleurer le fût.
Etape 11 :
Déplacez l'equerre du côté table de scie. Si l’équerre affleure le fût, passez à l’étape 14, sinon, définissez la correction à apporter et passez à l’étape suivante.
Etape 12 :

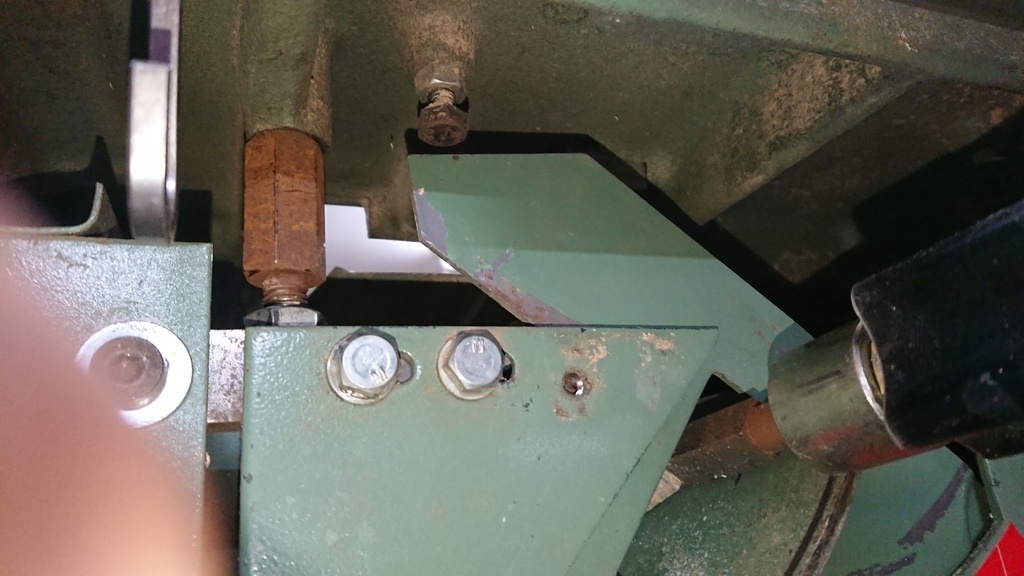

La correction s’effectuera avec le boulon du bas situé sous la table de dégau. si la table est trop HAUTE alors vissez le boulon d’ajustement pour abaisser la table. Au contraire, si la table est trop basse, dévissez le boulon pour augmenter la hauteur de la table. Gardez un œil sur l’équerre !
Etape 13 :
Revérifiez les niveaux des 2 côtés de la table par rapport au fût. Si la table affleure des 2 côtés, c’est bon, sinon répétez les étapes 10 à 13 jusqu’à ce que ce soit bon. Lorsque le niveau est fait, serrez le contre écrou pour empêcher le boulon de bouger.
Etape 14 :
Si ce n’est pas fait, passez ensuite au réglage de la table d’entrée en répétant les étapes 9 à 13
Etape 15 :
Montez la table d’entrée au même niveau que la table de sortie. Utilisez la règle et vérifiez que les 2 tables sont coplanaires. Vérifiez du côté charnière, du côté scie et enfin les 2 diagonales. Si besoin, répétez tout le processus ou certaines étapes pour affiner les réglages.
Etape 16 :
Maintenant, dévissez le second boulon pour qu’il vienne en appui sous les tables et serrez le contre écrou. Il faut aussi régler les boulons de verrouillage des tables.
Etape 17 :
On vérifie que toutes les tables (degau et scie) soient coplanaire, si c'est OK, sinon, on refait les réglages nécessaires sur la table de scie avec les boulons situés sous celle-ci. (Il n'y a pas besoin d'un réglage de fou entre ces tables, le principal, c'est que les tables de degau soient bien coplanaires entre elles !)
Etape 18 :
On peut désormais mettre une paire de gants et régler les fers avec la méthode que l’on souhaite. La table de sortie doit se trouver 1mm au dessus du fut
Etape 19 :
Réglez bien la table de sortie de telle manière qu’elle soit affleure le fer de dégauchisseuse

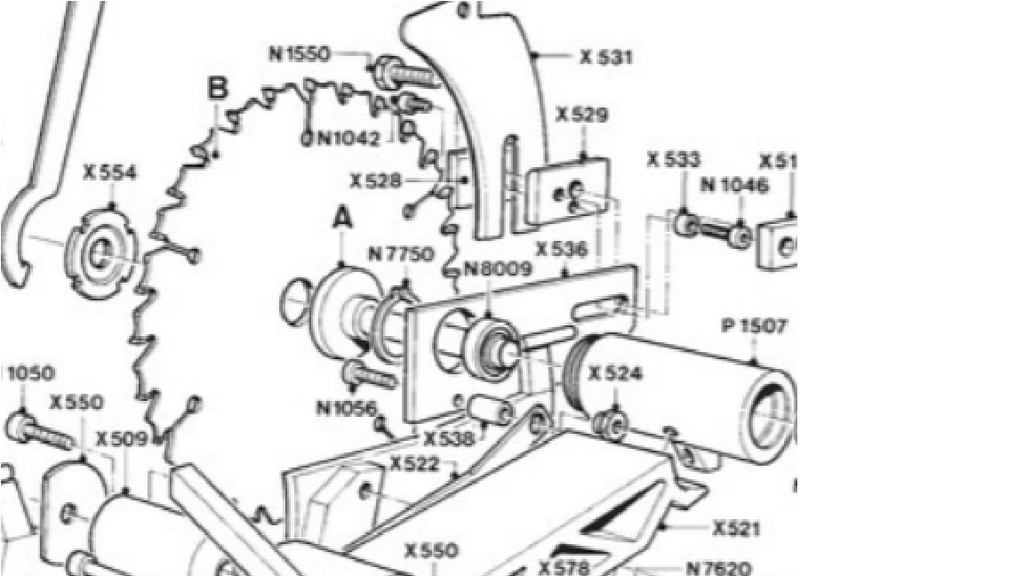

[REGLAGE] Bloc de scie

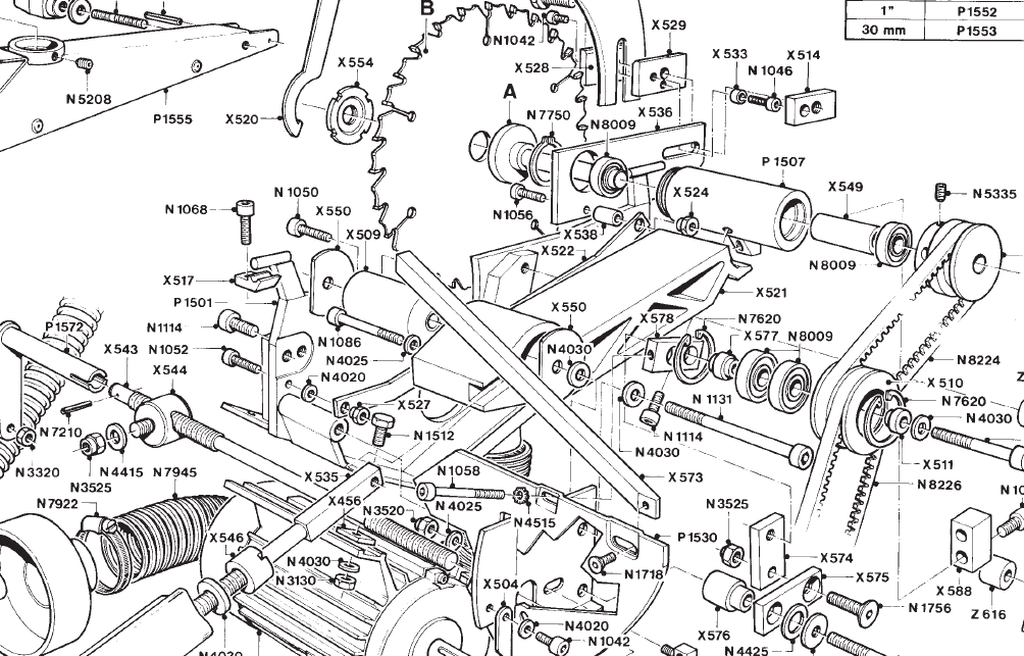

Bon, je n'ai pas trouvé grand réglages sur la mienne concernant le bloc de scie. Donc normalement le but est de régler le parallélisme de la lame avec la fente d'onglet.
Sur le document du groupe Yahoo, ils expliquent que l'on peut le faire avec la vis située à l'arrière de la scie. J'ai effectivement réussi à faire un petit réglage en desserrant la vis, mais dès que je la resserre, la scie revient à son emplacement initial (je pense que j'ai un problème de parallélisme à cause de la vis de devant qui est mal serrée et que je n'arrive pas a mieux serrer car l’empreinte allen est morte. Ce qui explique que ça rattrape 1/10eme quand je dévisse un peu la vis arrière 1/10eme.) Il faudra que je règle ce problème mais je n'ai pas trouvé la vis adéquat pour la changer !
Bref, pour moi, sur mon modèle, je ne pense pas avoir ce réglage.

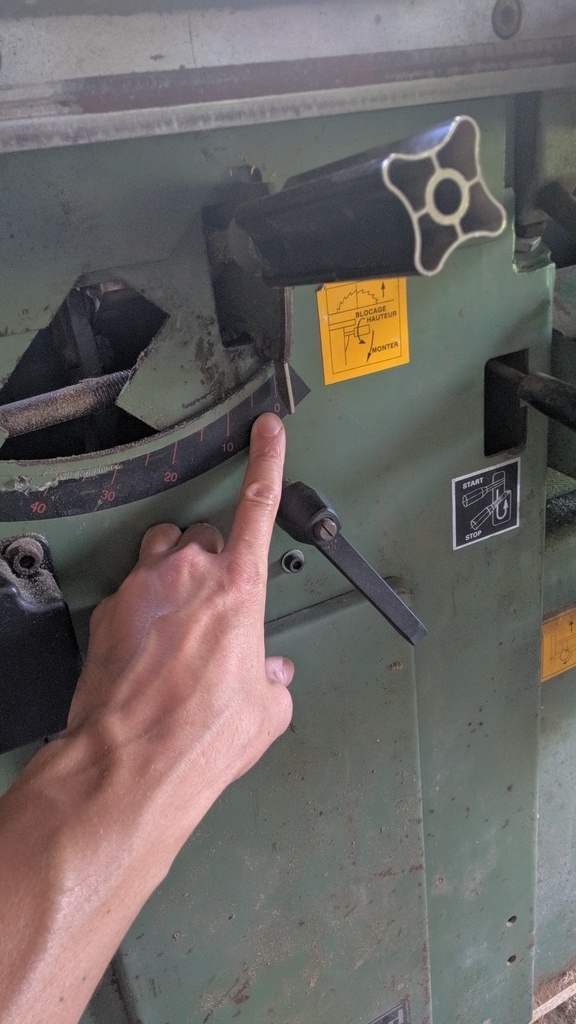

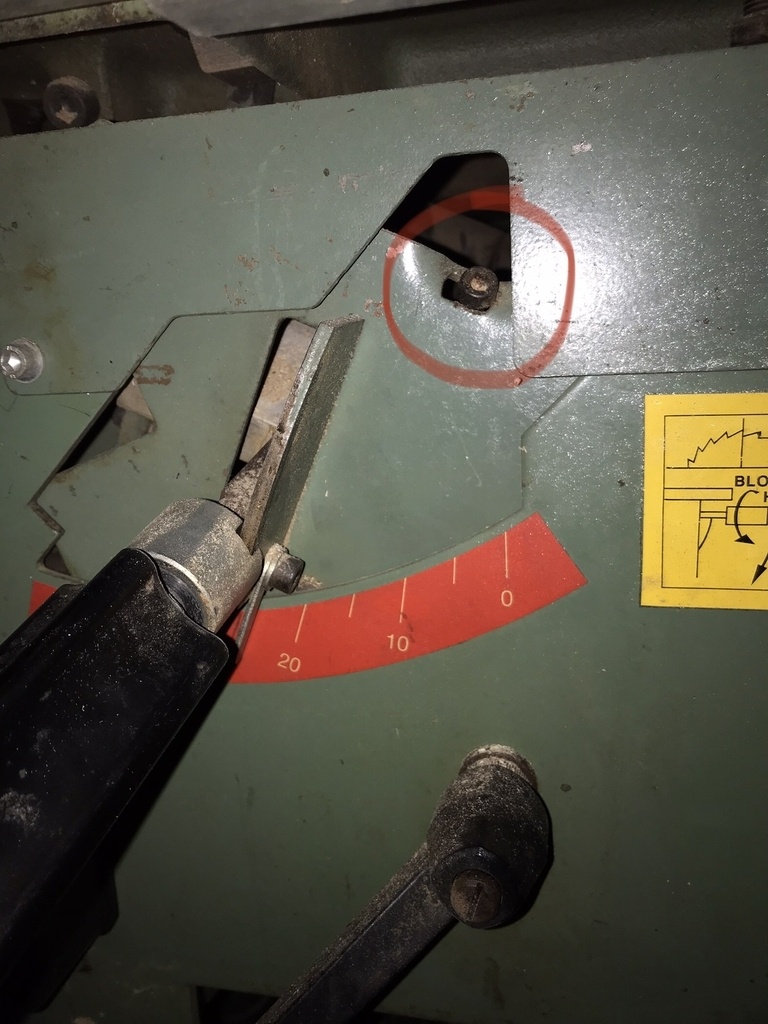

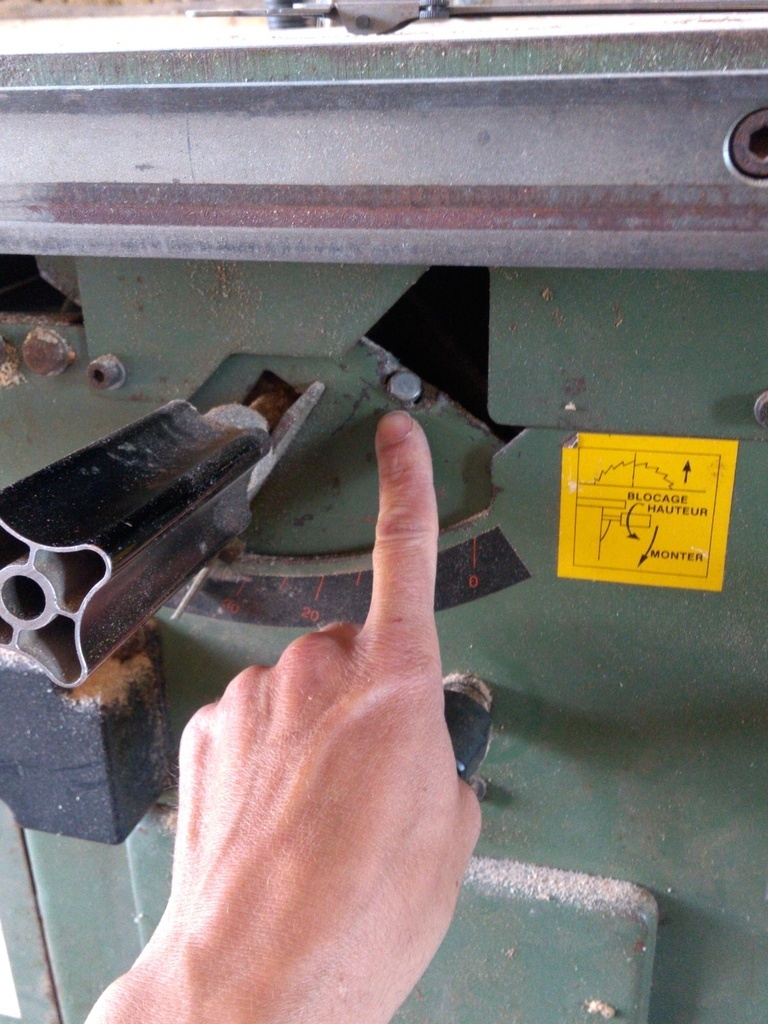

Le groupe Yahoo, parle aussi de réglage de butée 90° et 45° que je n'ai pas non plus mais qui serait une idée d'amélioration.

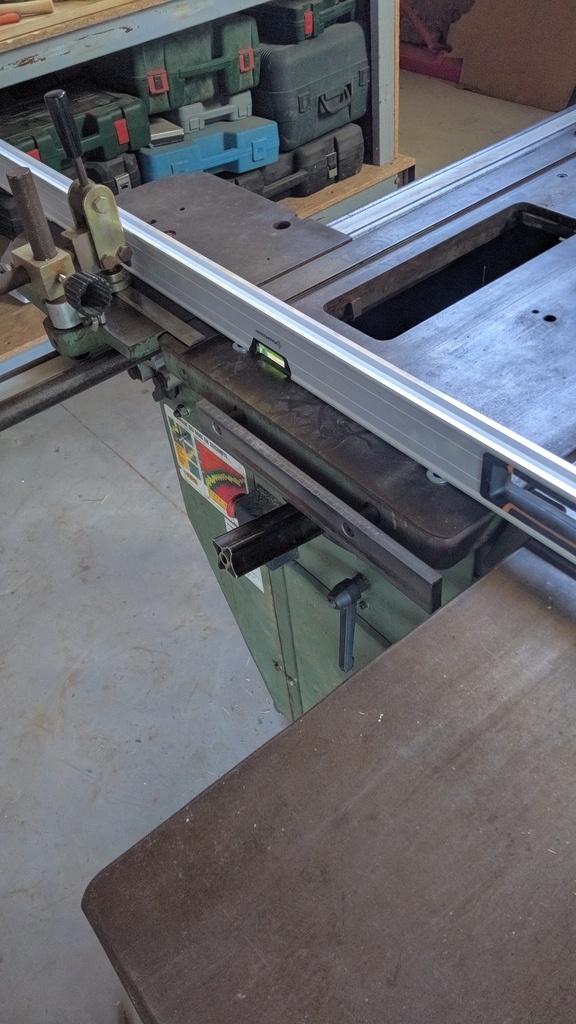

[REGLAGE] Table de tronçonnage
Pour ce réglage, d'après tout ce que j'ai pu lire, il faut des "JIGS" (Gabarit) pour tenir et régler les rails. J'ai essayé (et plutôt réussi) a m'en fabriquer en CP, mais je n'ai vraiment pas été convaincu de leur utilisation !
Je vais donc vous montrer comment se régler sans gabarit.
Le réglage comporte trois paramètres : la hauteur du chariot, son assiette (il doit être coplanaire avec la table de scie), et son déplacement parallèle par rapport à la fente d'onglet.
Étape 1 :
Si le chariot est vraiment bien déréglé, on commence par dévisser les 4 boulons de réglages.
Étape 2 :
Réglez le chariot "grossièrement" (enfin essayez d'être le plus fin quand même) avec une règle : coplanaire à la table de scie et 1mm au dessus de celle-ci (utilisez des rondelles de même épaisseur). Il faut maintenir la table dans la bonne position et ensuite serrer
Étape 3 :
Une fois le réglage effectué "au plus près du résultat final souhaité", serrez un boulon pour garder le réglage
Étape 4 :

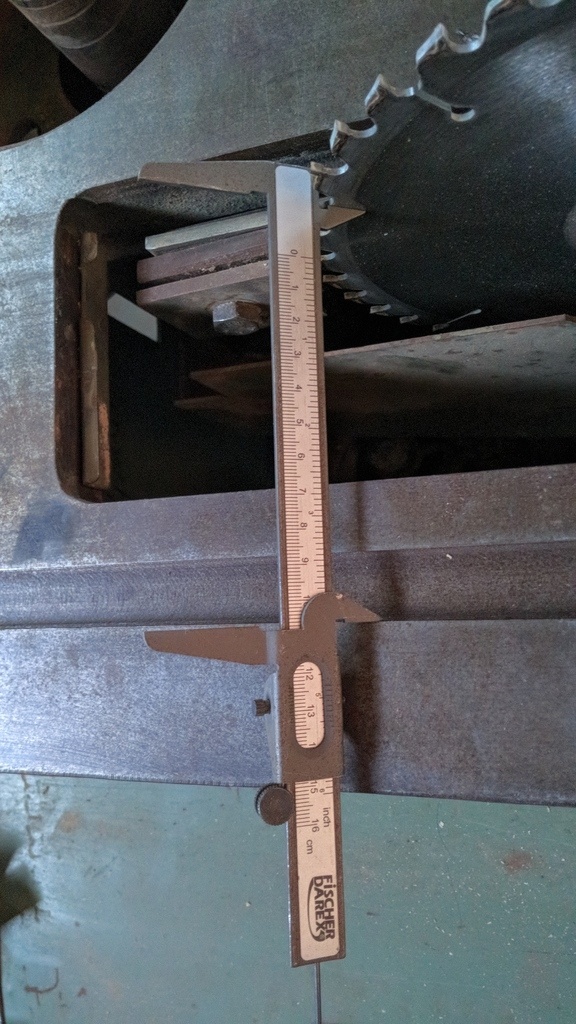

On va ensuite régler plus finement la hauteur et l'assiette aux 2 extrémités de la table de scie. Pour la hauteur : on desserre les 2 boulons du côté du rail ou l'on veut régler, les 2 boulons à l'autre extrémité étant serrés ! Pour l'assiette, on dévisse le boulon qui est le plus a l’extérieur (côté chariot), et on dévisse à chaque extrémité du rail. on règle l'assiette et on resserre. Pour régler l'assiette, on a aussi le roulement sous le chariot qui a un trou de fixation excentrique (je n'ai pas réussi à le dévisser... Je n'ai pas ressenti la nécessite de faire ce réglage.).
Etape 6 :

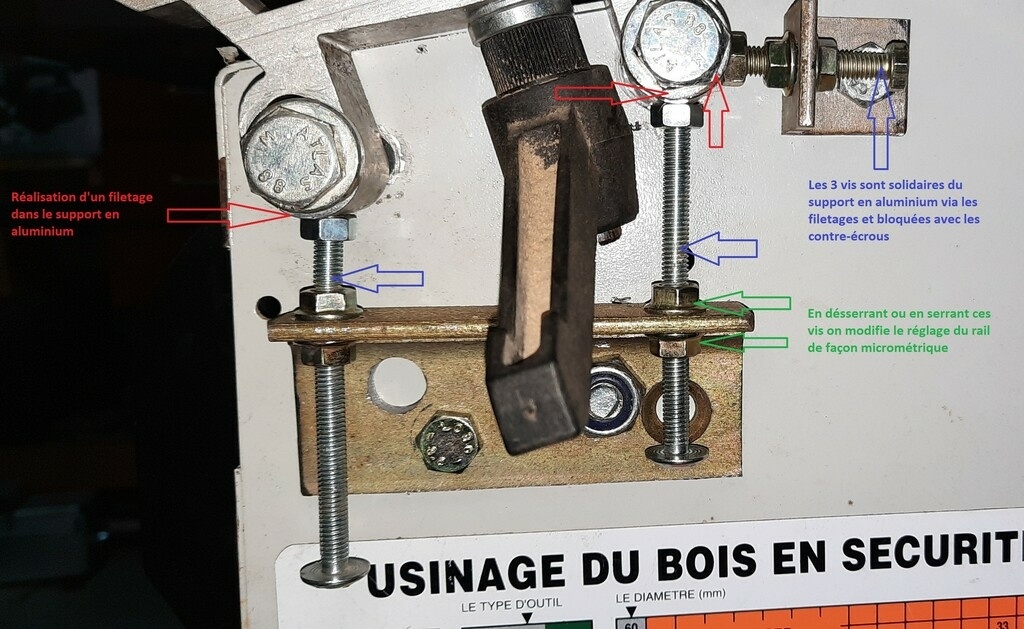

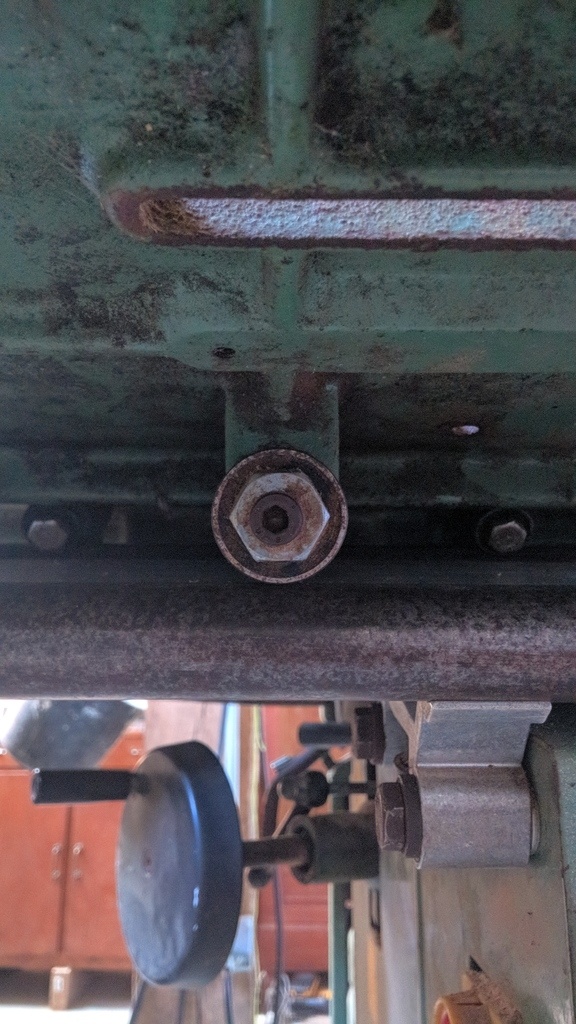

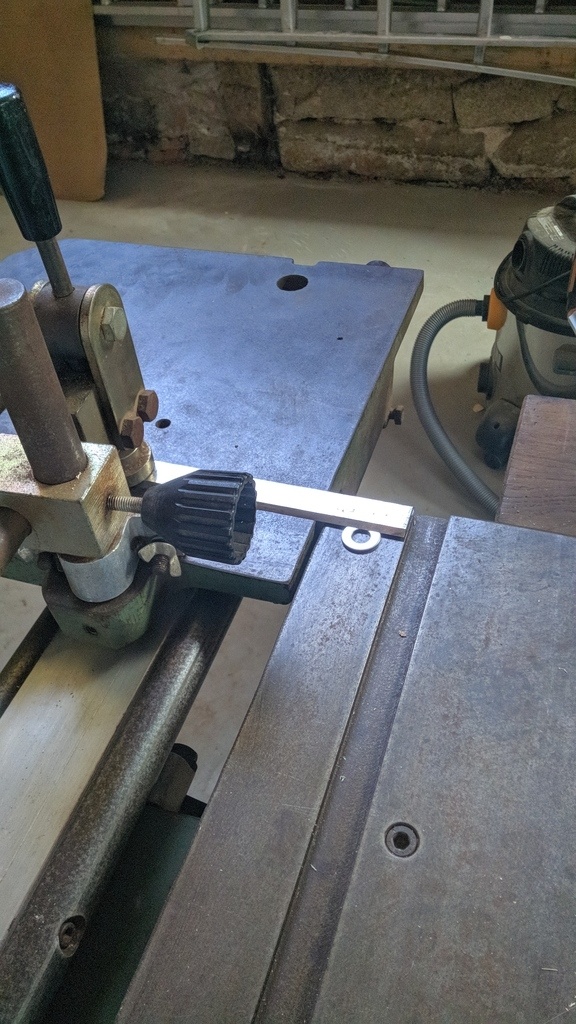

Une fois la hauteur et l'assiette du chariot réglées, on va régler le parallélisme par rapport à la fente d'onglet. Déplacer le chariot du côté toupie (fin de course) et bloquer une pièce avec le presseur (moi j'ai pris un fer de rabot) et prenant référence la fente d'onglet.
Etape 7 :
Déplacez le chariot à l'autre extrémité (côté entrée de la scie) et regardez le réglage à effectuer par rapport à la fente d'onglet
Etape 8 :

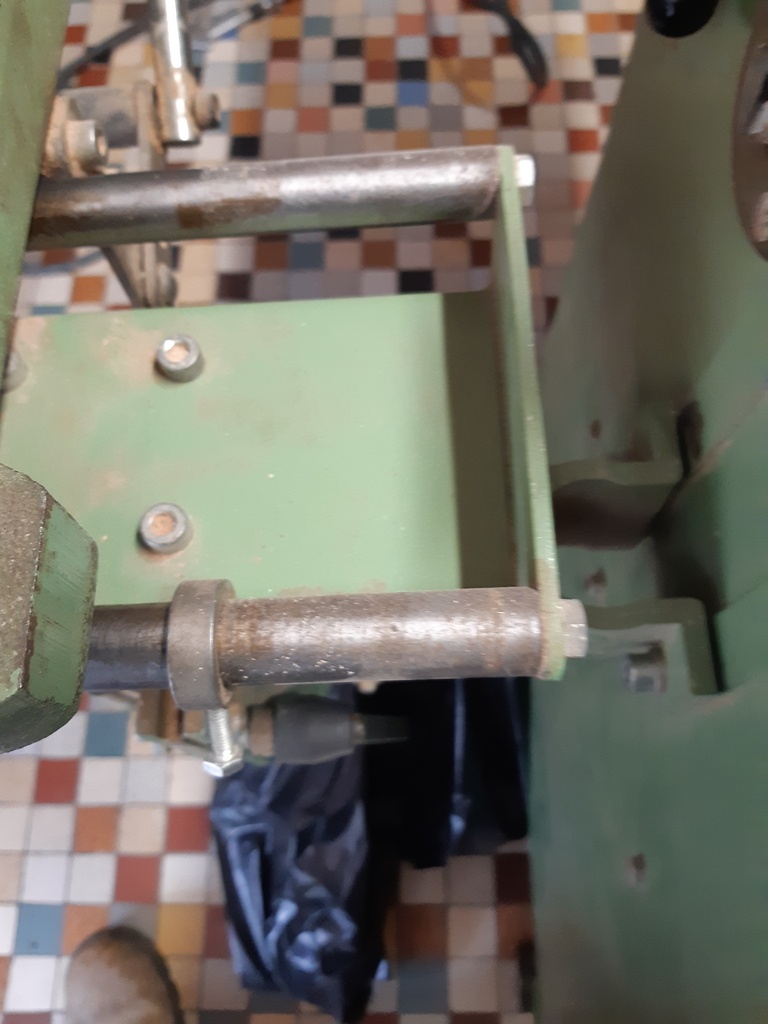

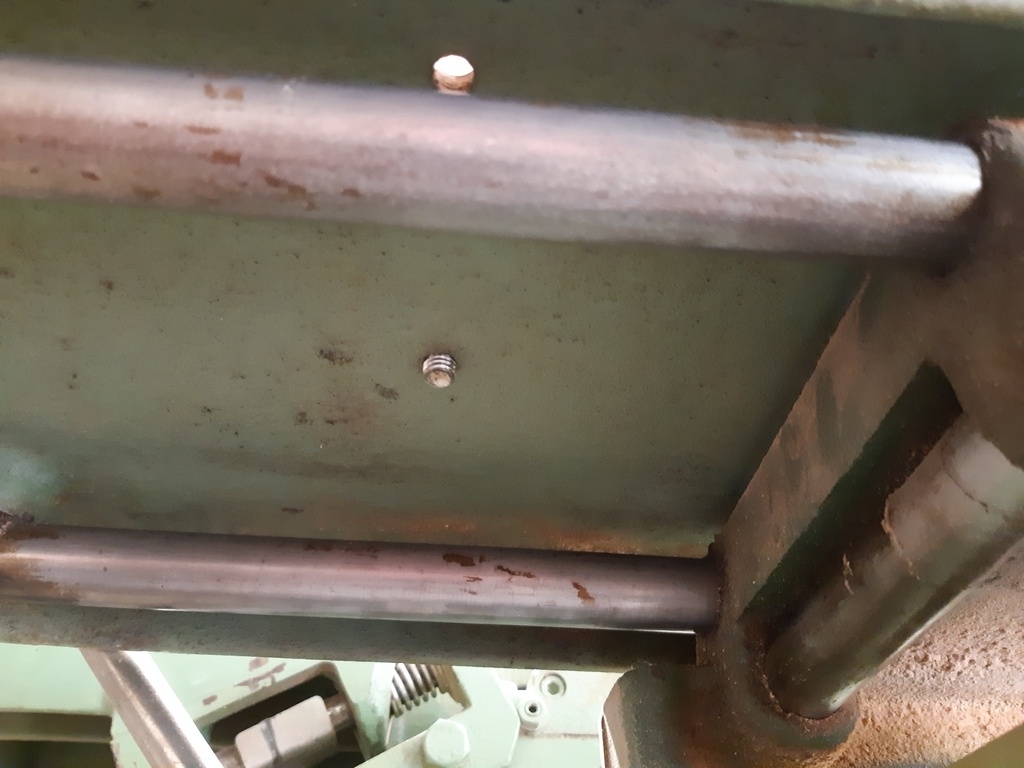

Pour régler le chariot, il faut en fait déplacer tout le capot du bâti. Pour cela, desserrez le boulon se trouvant sur le capot et tournez la manivelle de la scie pour faire venir la scie en butée : à 90° si vous voulez "pousser" et donc écarter le chariot de la table de scie, et à 45° si vous voulez plutôt "resserrer" et donc rapprocher le chariot de la table de scie. On resserre ensuite le boulon du bâti.
Étape 9 :
Vous pouvez revérifier tous les réglages et recommencer certains si nécessaire.

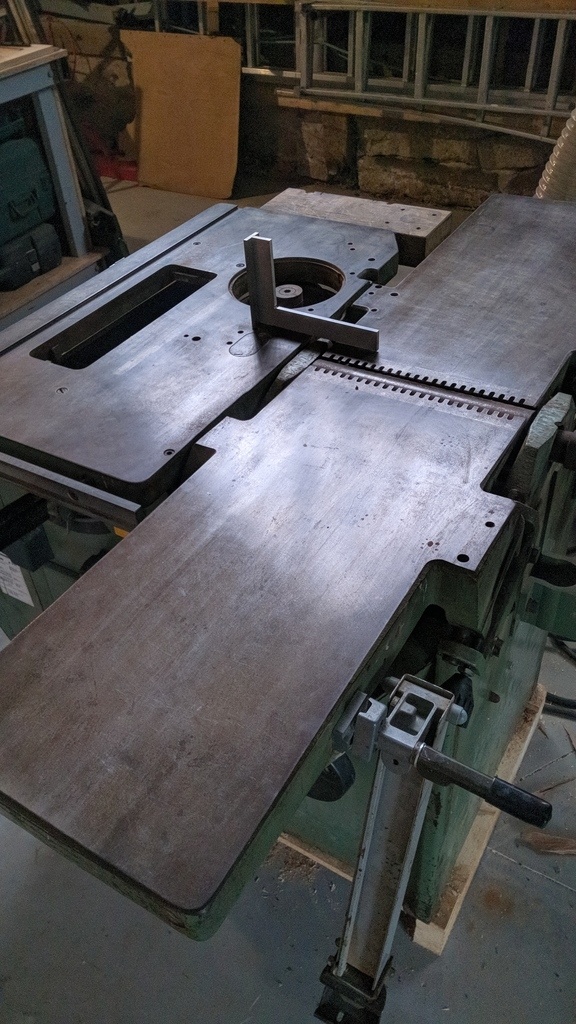

[REGLAGE] Arbre de toupie

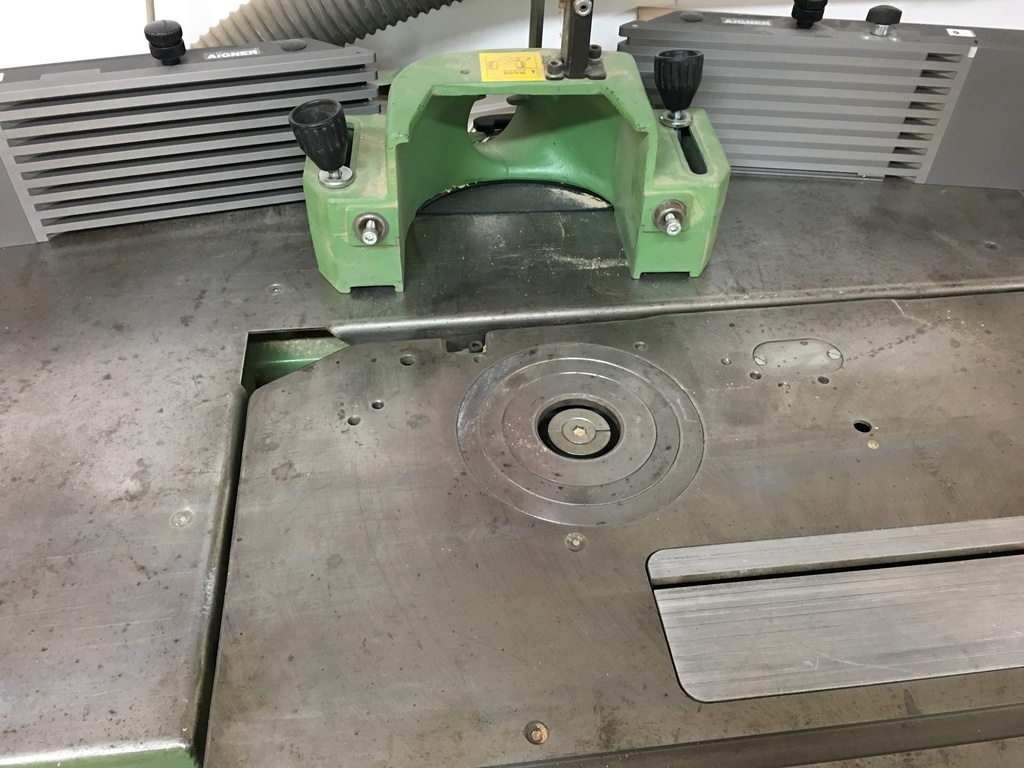

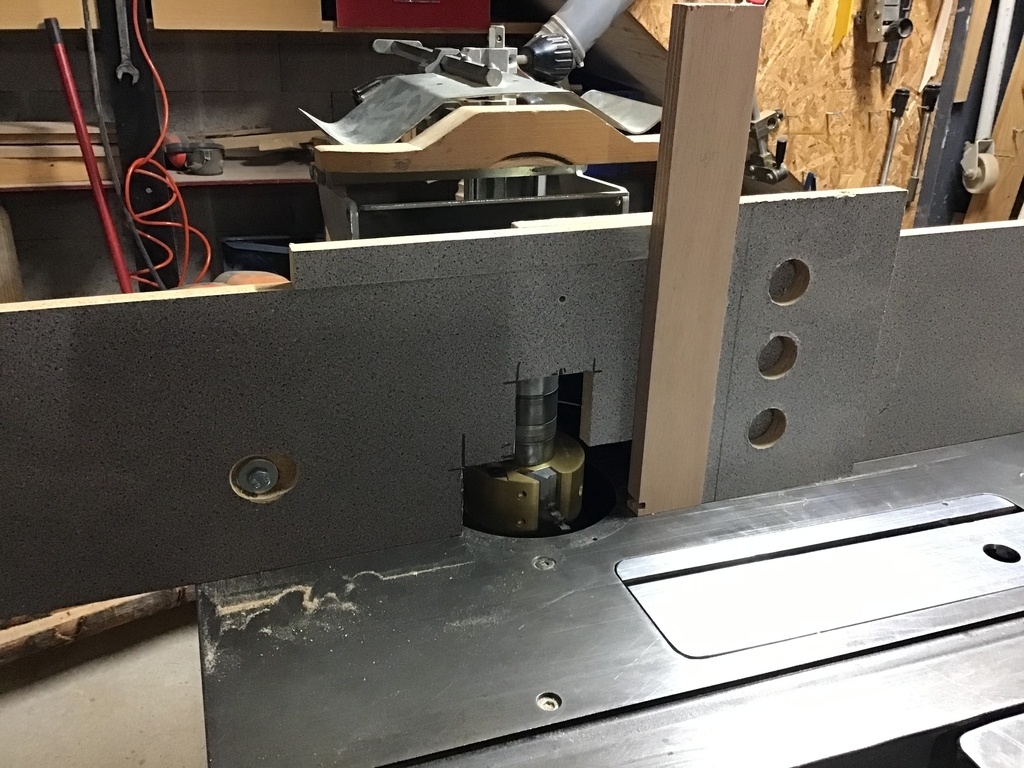

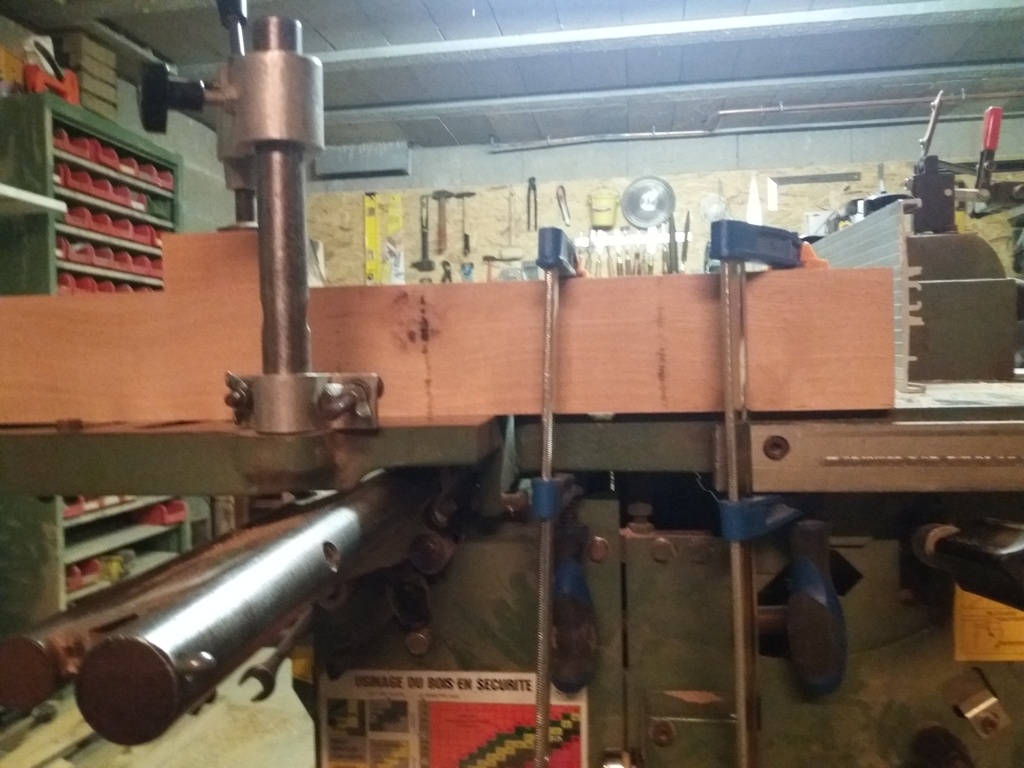

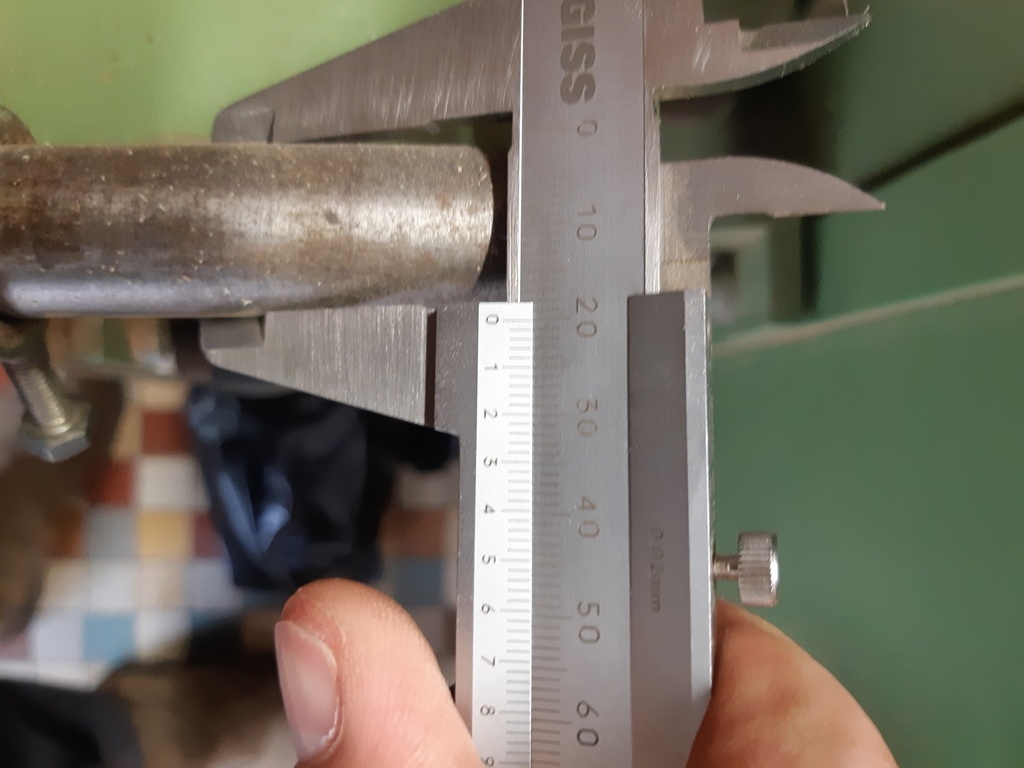

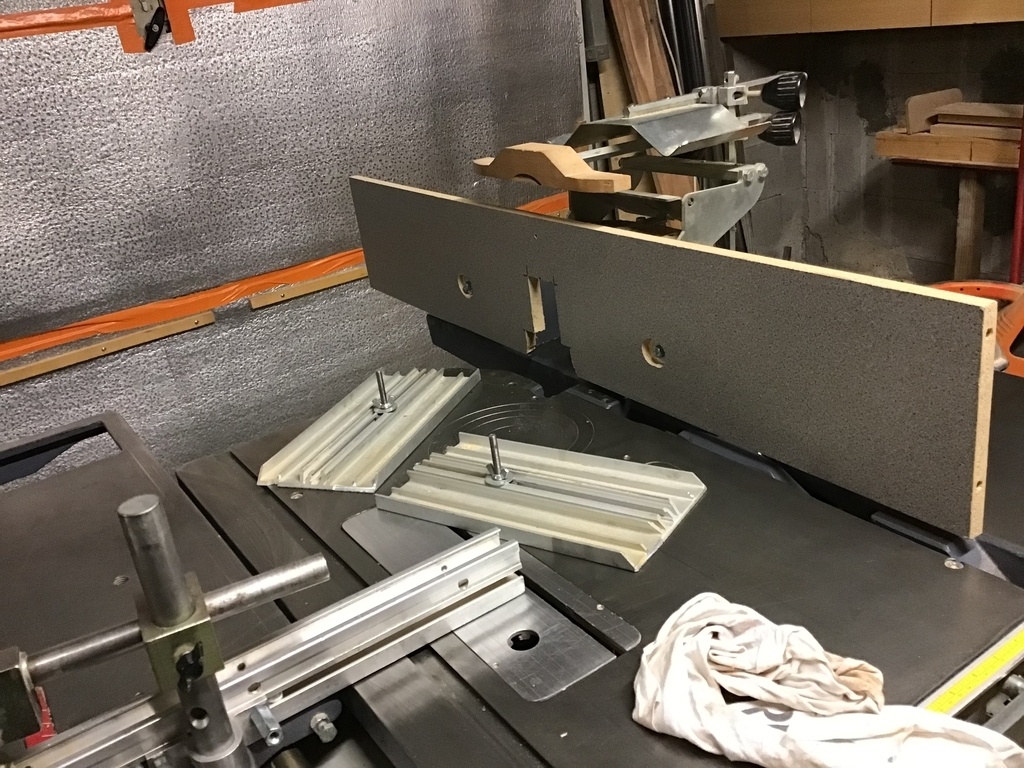

Vérifiez la perpendicularité de l'arbre de toupie par rapport à la table. Si il n'est pas perpendiculaire (c'est inquiétant). Peut-être cela peut-il être réglé avec des petites cales entre le dessous de table et le support de toupie... Chez moi, je n'ai pas ce problème !

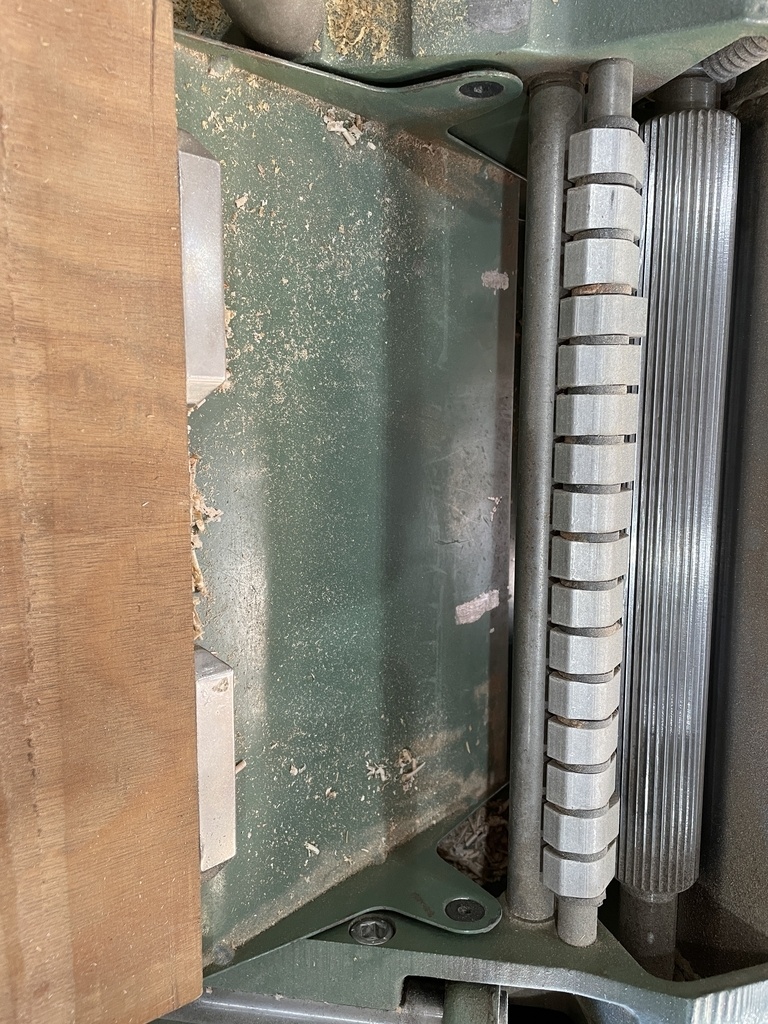

[REGLAGE] Table de rabotage

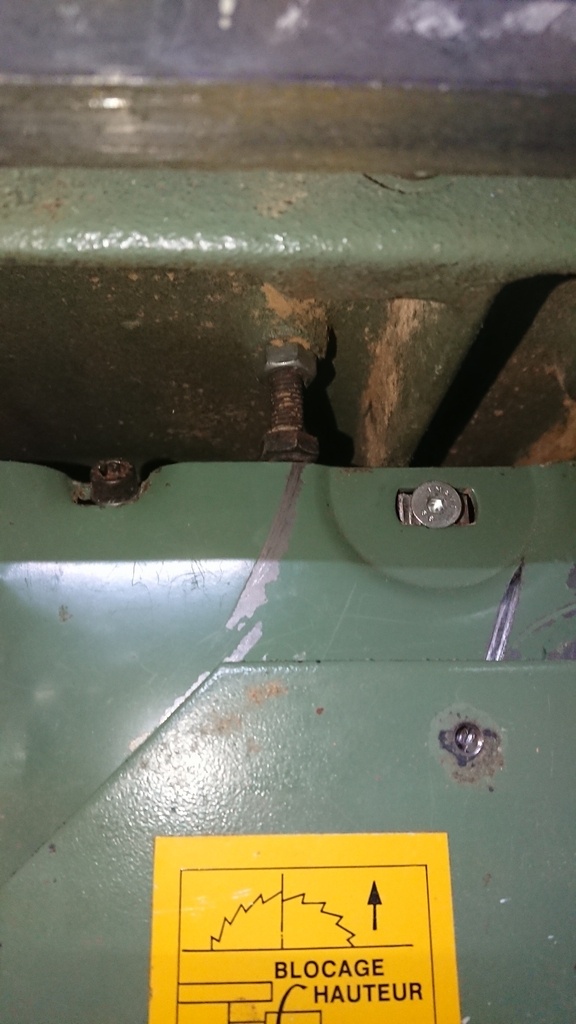

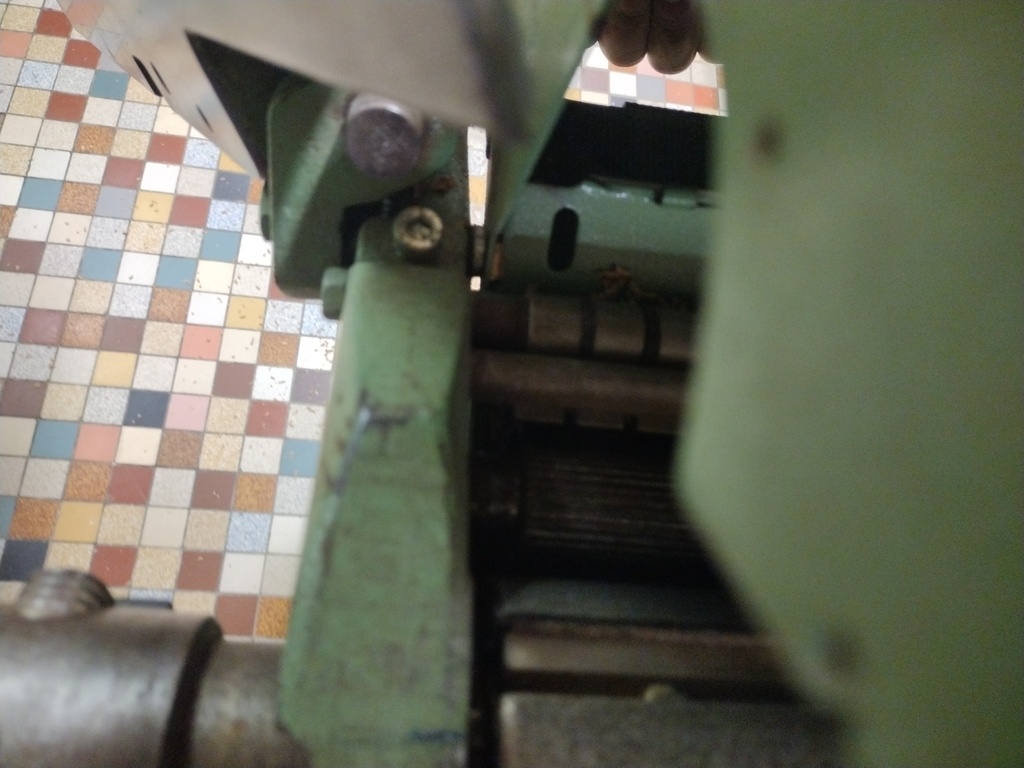

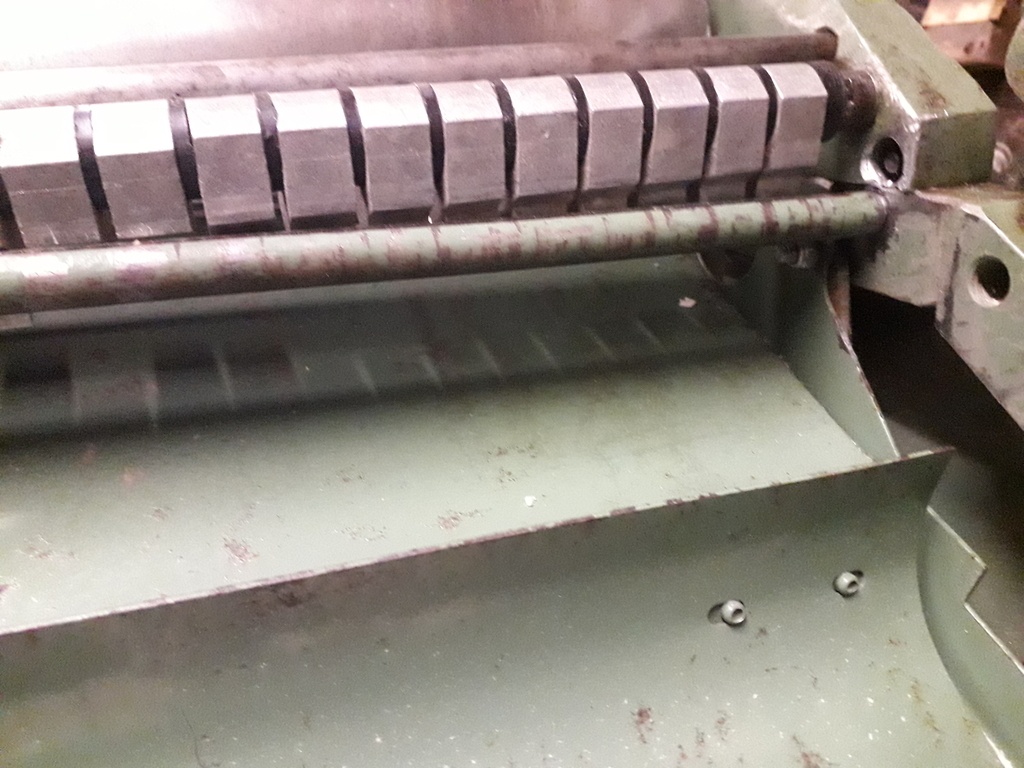

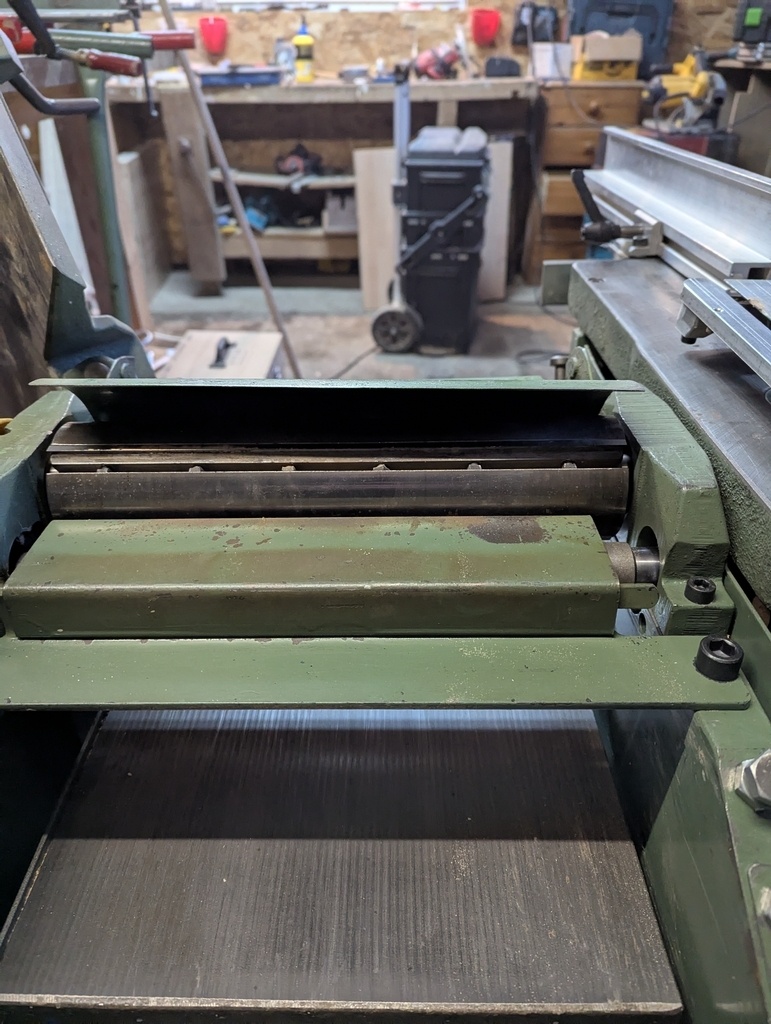

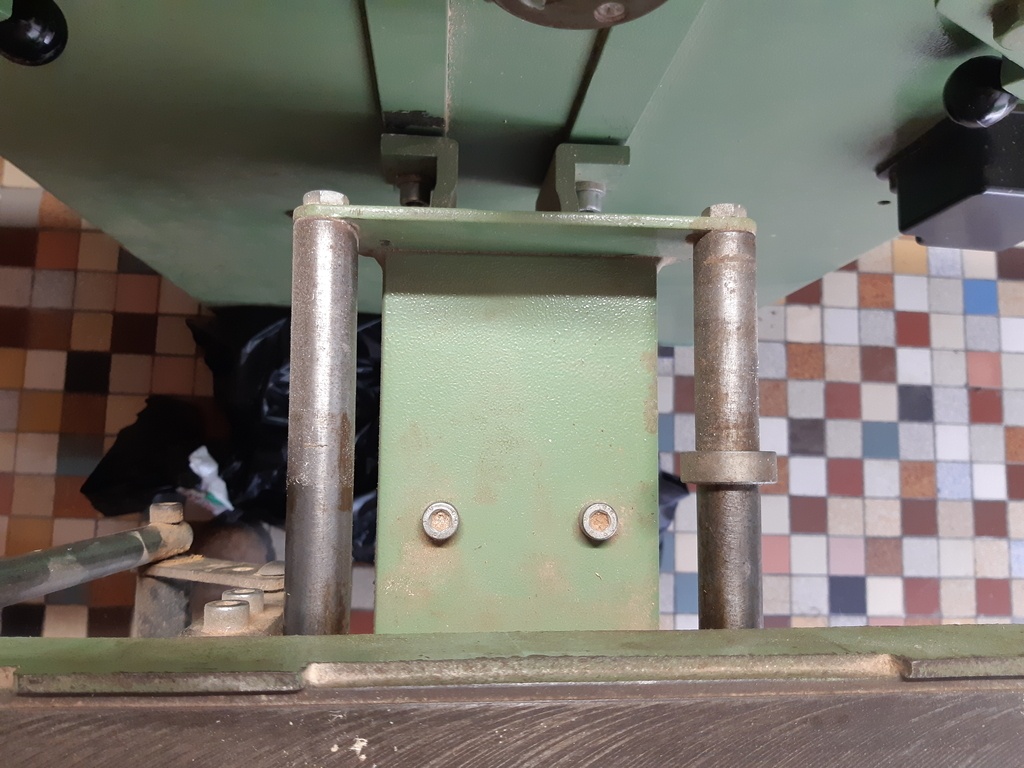

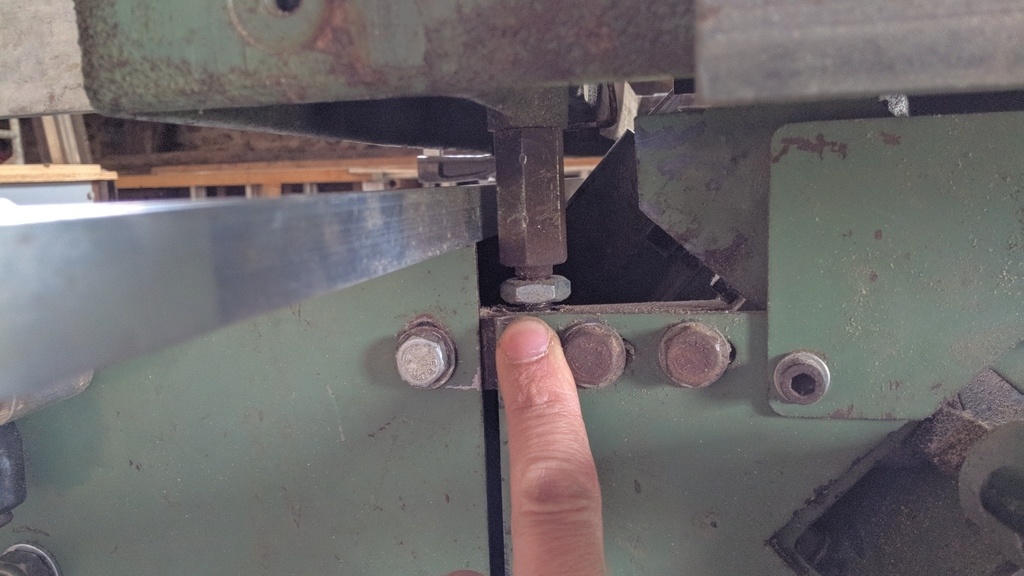

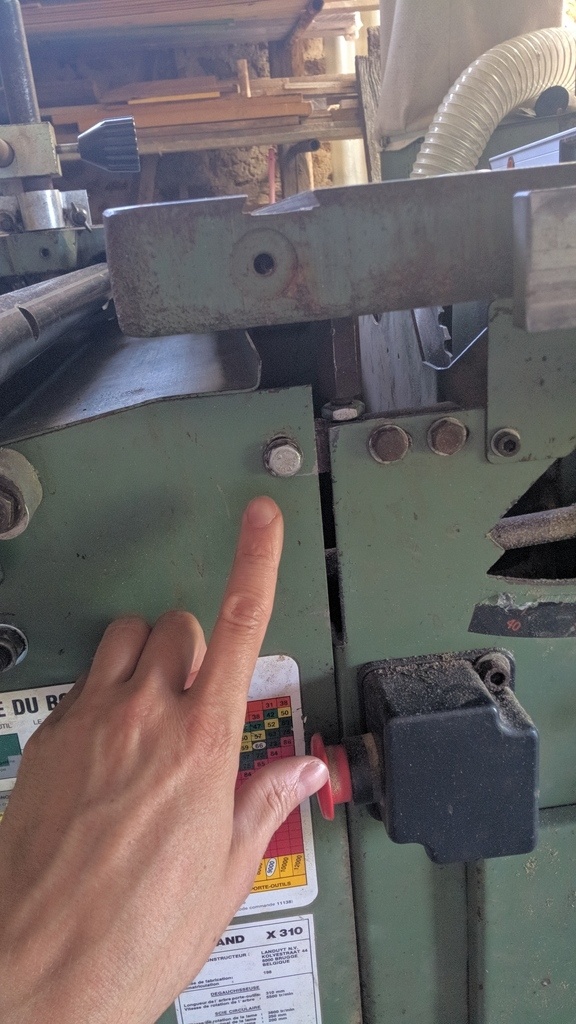

On régle la table par rapport au fut de la raboteuse a l'aide des écrous et de la tige filetée qui se trouve au niveau de la paroi séparative scie/raboteuse.

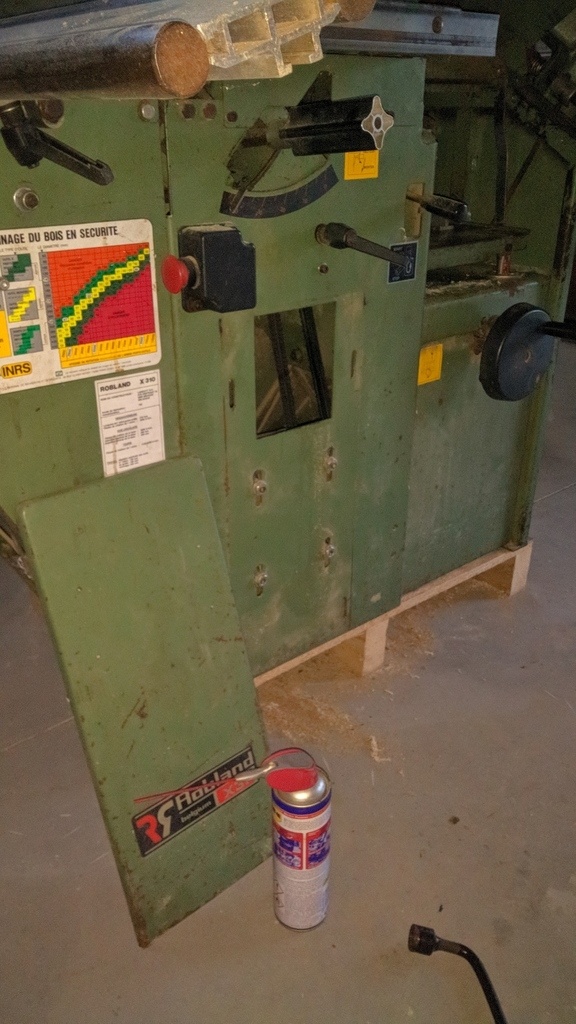

On y accède en enlevant la plaque sous le réglage de hauteur de la scie.

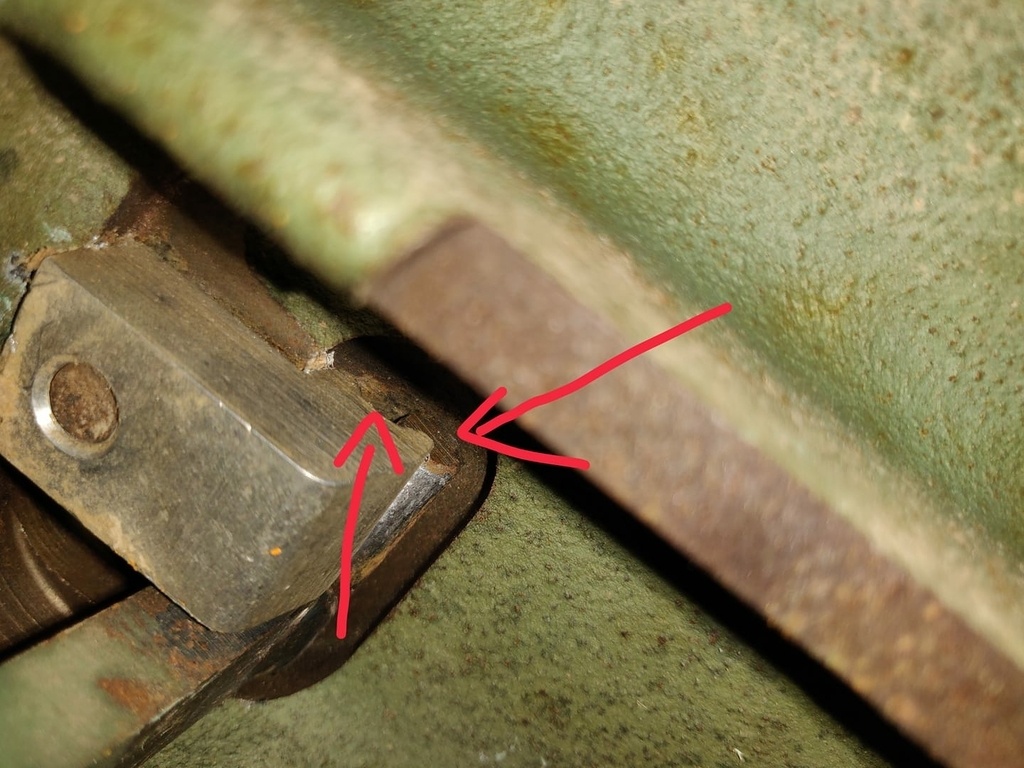

Il y a un écrou et un contre écrou derrière la paroi. On prends une clef de 19 et en jouant avec les 2 écrous, on arrive a faire l’assiette de la table de raboteuse par rapport au fut. Je me suis servi de mon équerre comme pige. On monte et on descend la table avec la manivelle en faisant passer l’équerre dessous, on rectifie l'assiette si besoin.

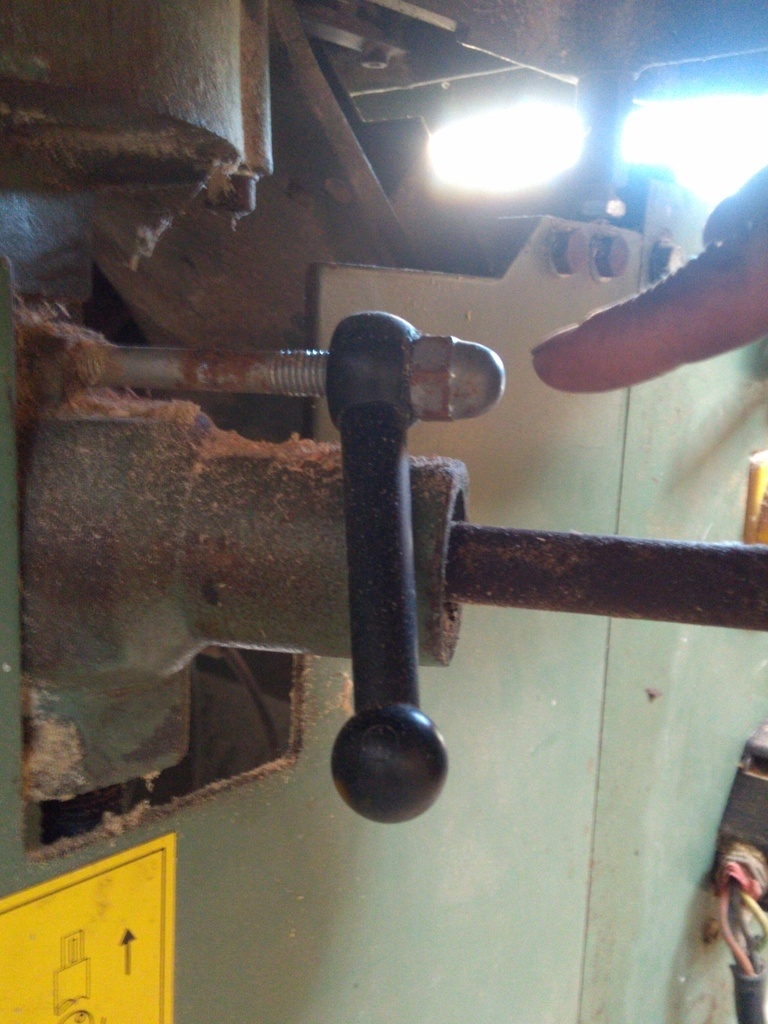

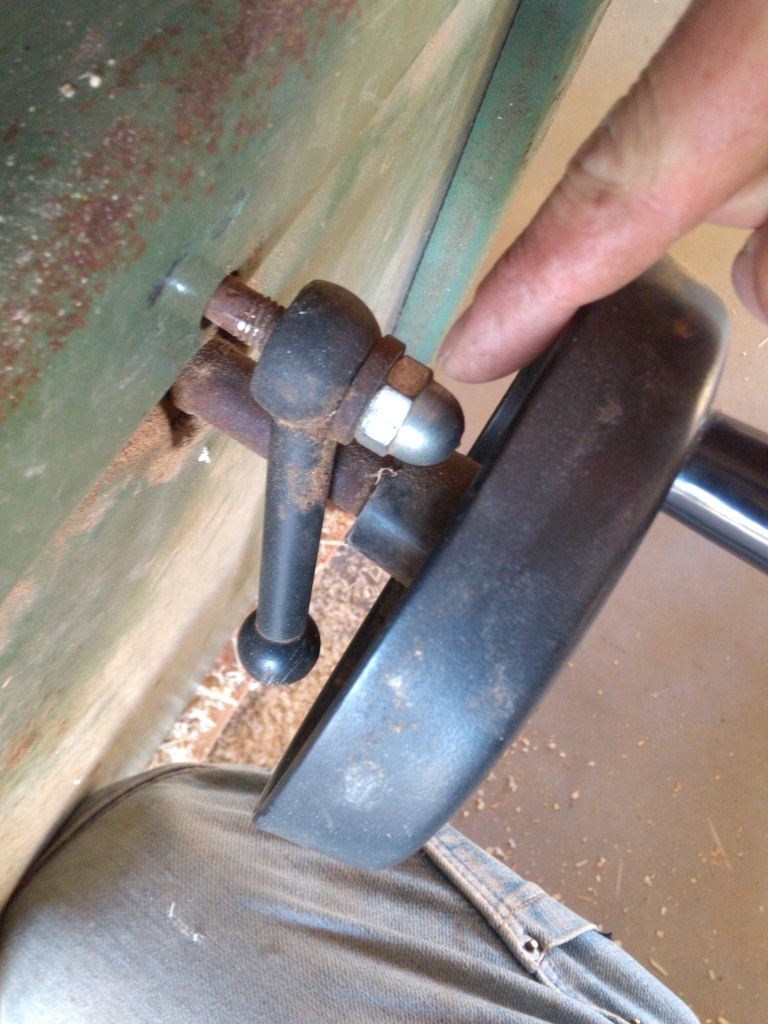

[REGLAGE] Verrouillage raboteuse et toupie
Pour régler le verrouillage de la table de raboteuse et de la toupie, il suffit de desserrer l’écrou en façade de la manette et de régler le serrage souhaité. Il y a un contre écrou dans la manette. on resserre et c'est super, ça serre !
[REGLAGE] Guide parallèle scie sur table

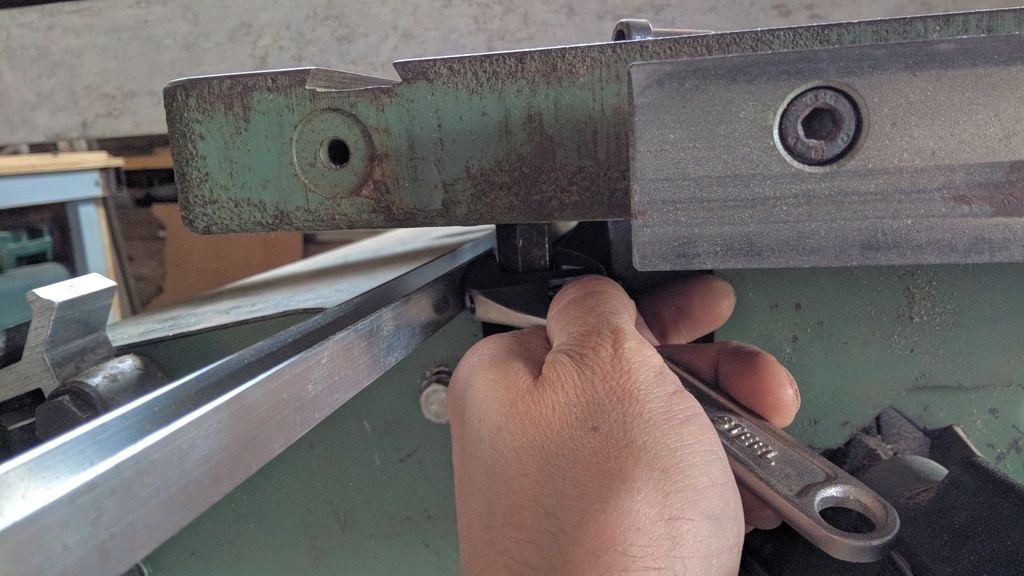

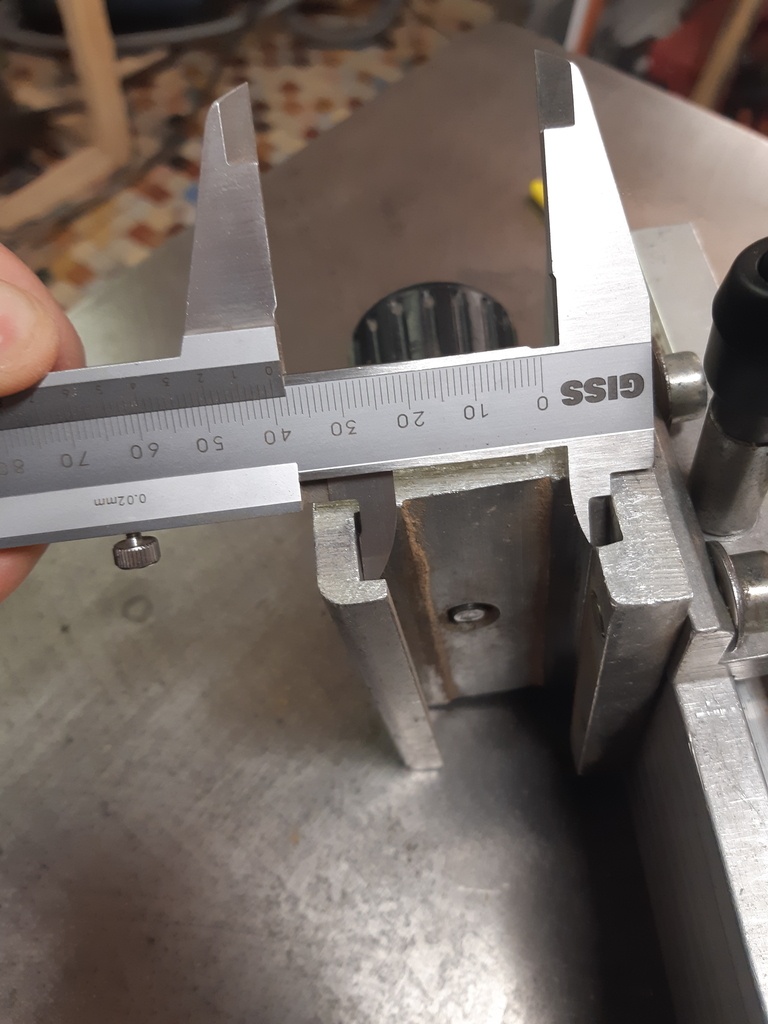

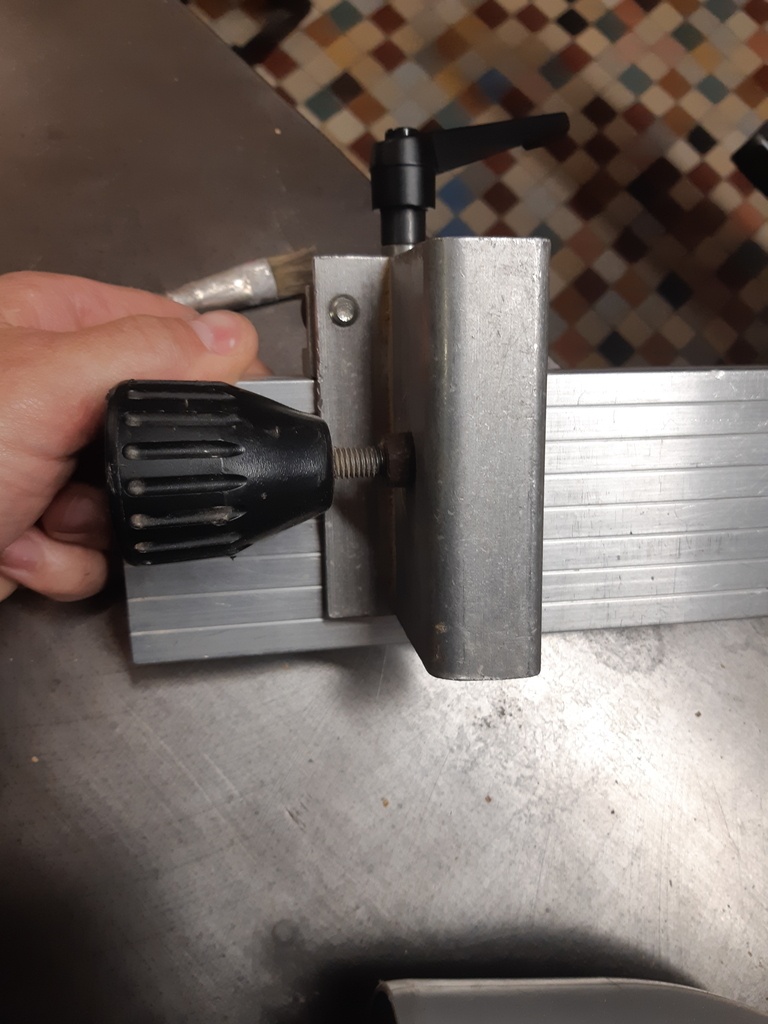

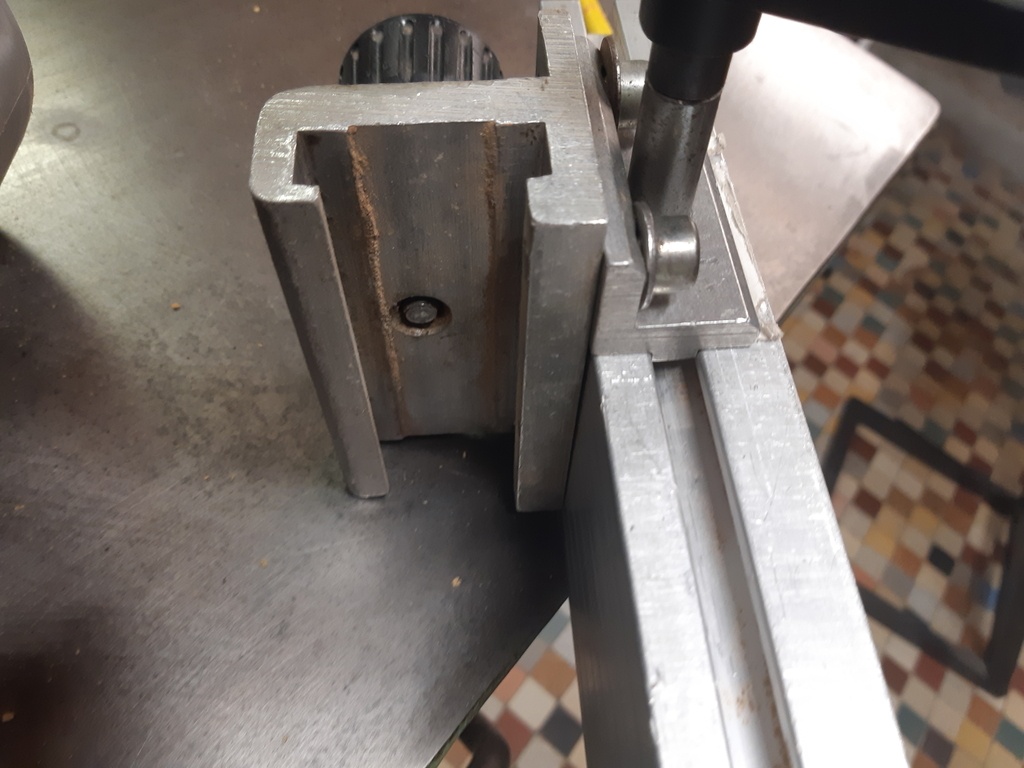

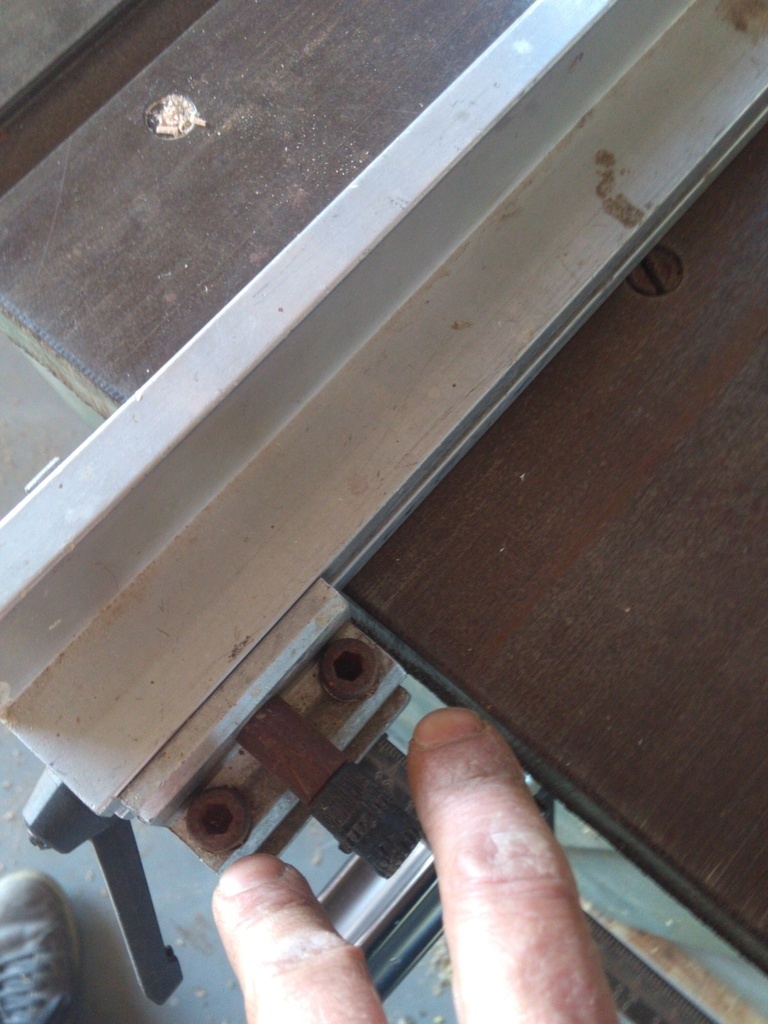

Pour régler le guide parallèle de la scie, il suffit de dévisser les 2 vis sur le dessus du guide. Prenez une règle ou un morceau de bois bien dégauchi, réglez et resserrez. Vous pouvez directement le caler contre la lame de scie également et régler le 0 sur la barre graduée (personnellement, je ne me sert pas des graduations pour le moment car je la trouve trop imprécise...). Vous pouvez également vérifier l’équerrage par rapport a la table et corriger si besoin avec un calage ou a la méthode bourrin en forçant un peu sur le guide... N'oubliez pas de faire ces réglages poignée de serrage serrée !

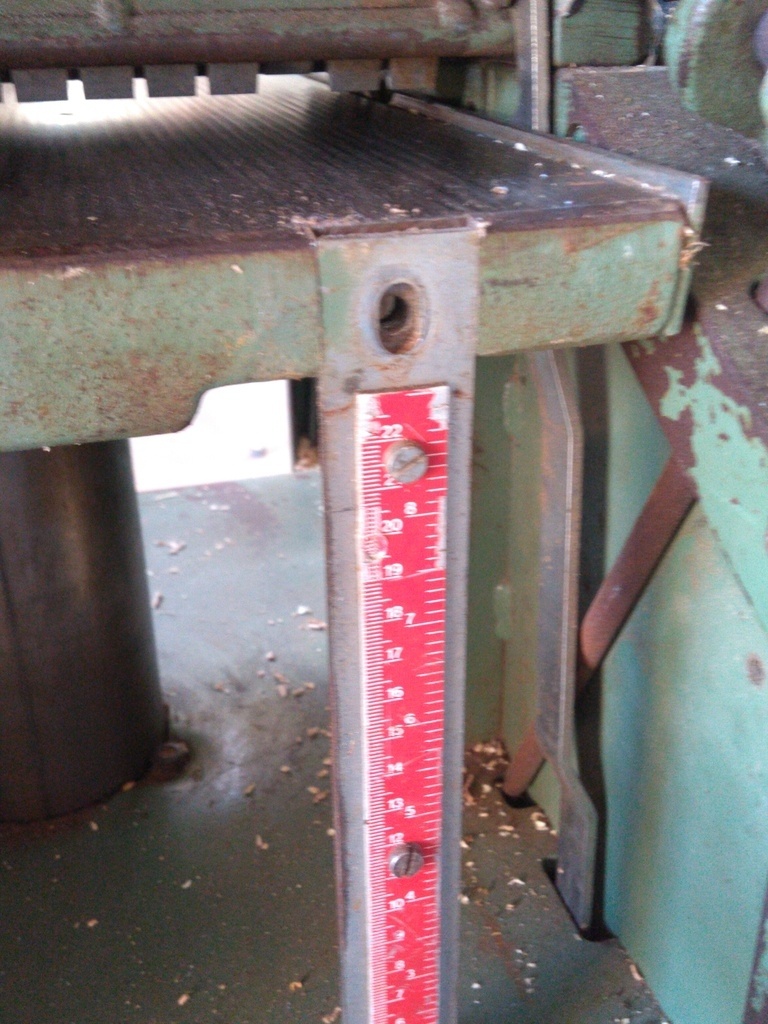

[REGLAGE] Jauge graduée raboteuse

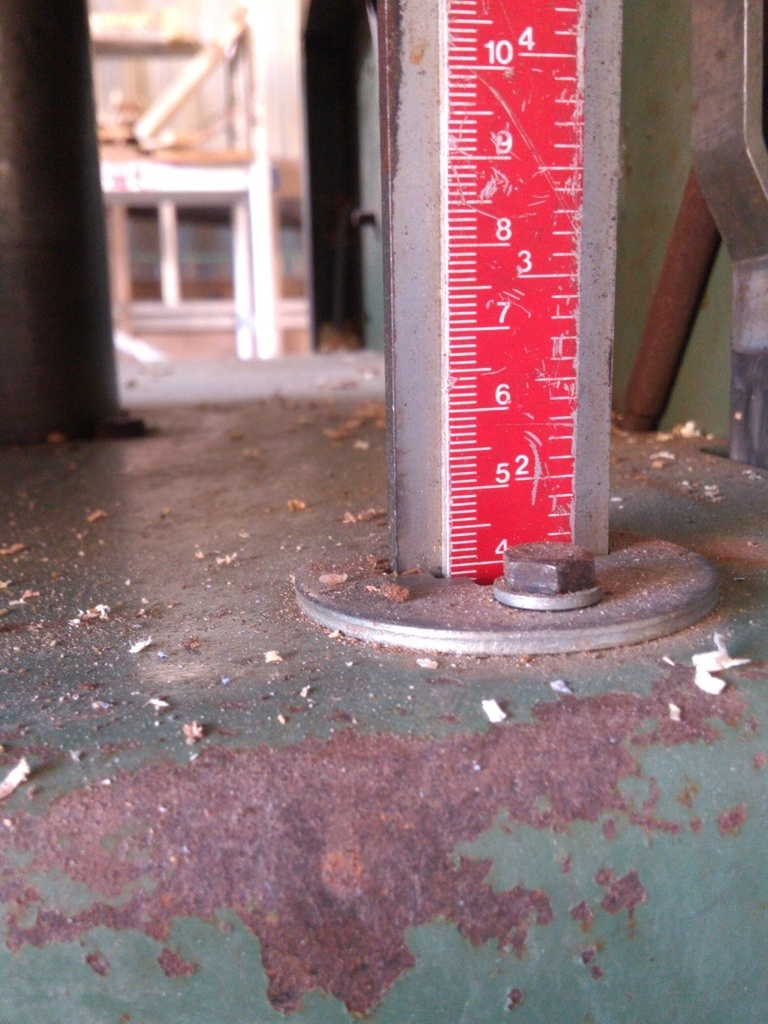

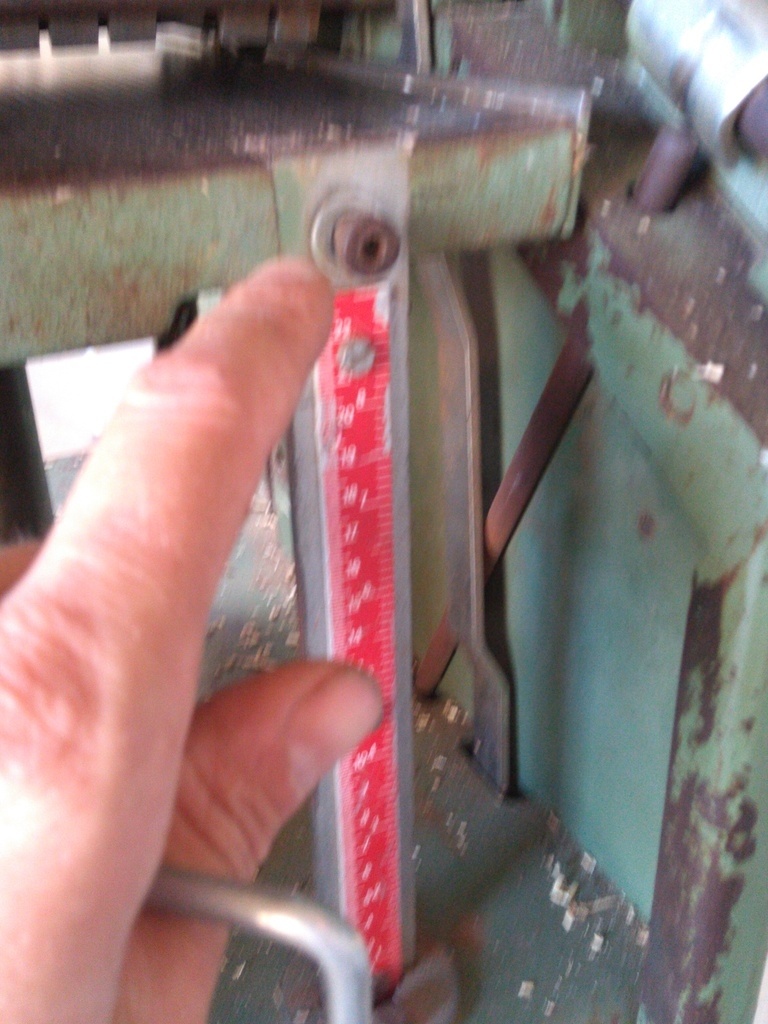

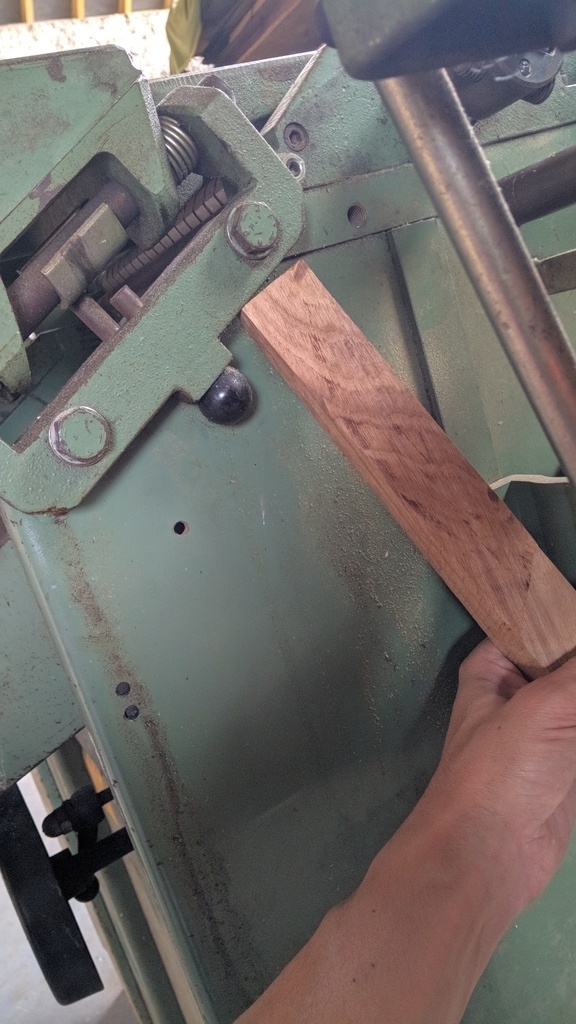

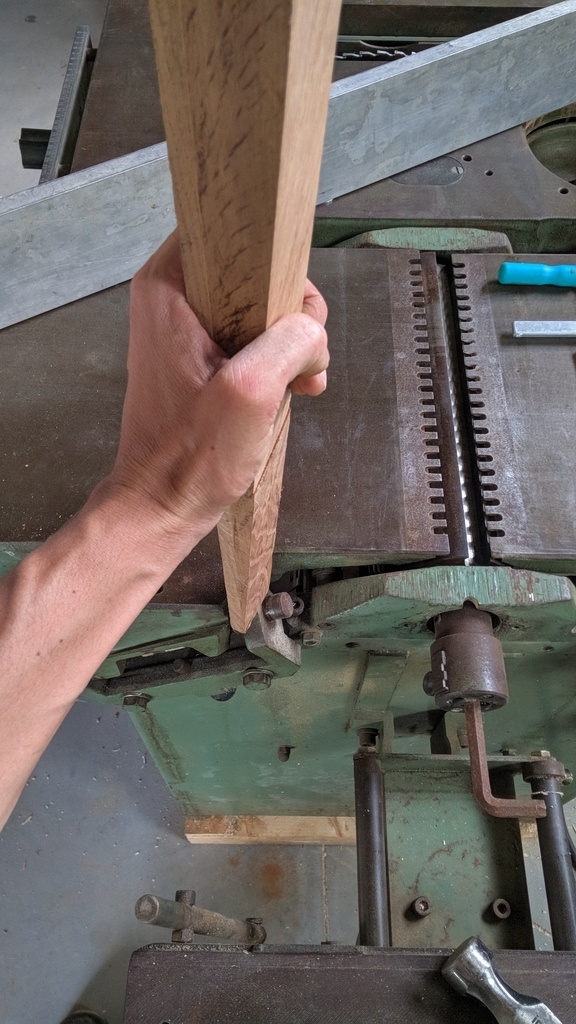

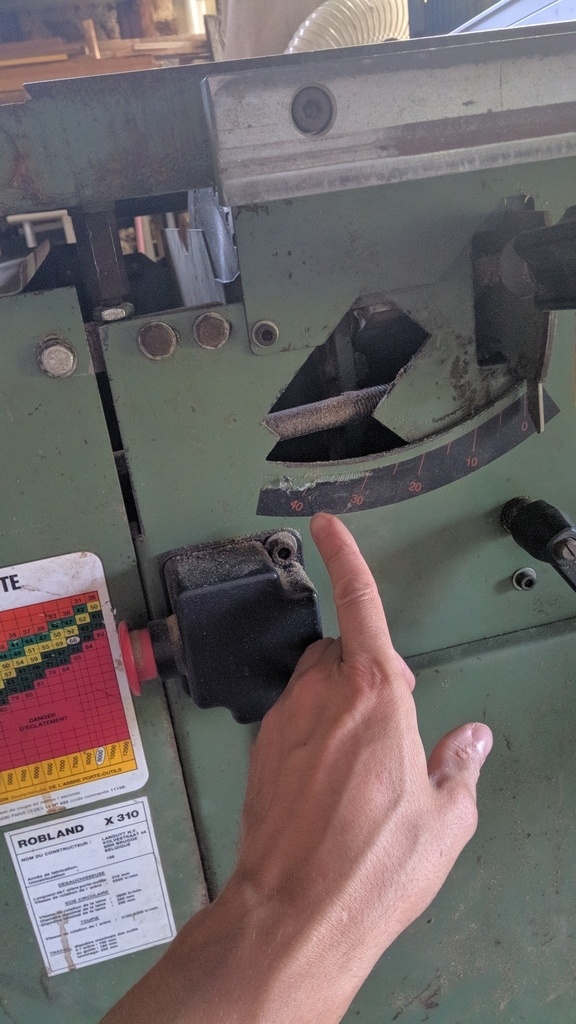

Pour régler la jauge graduée, passez un morceau de bois dans la raboteuse, mesurez le résultat à la sortie et étalonner la jauge graduée en conséquence. Pour se faire, dévisser la vis en haut de la jauge et monter la ou descendez la. Resserrez, c'est fini !

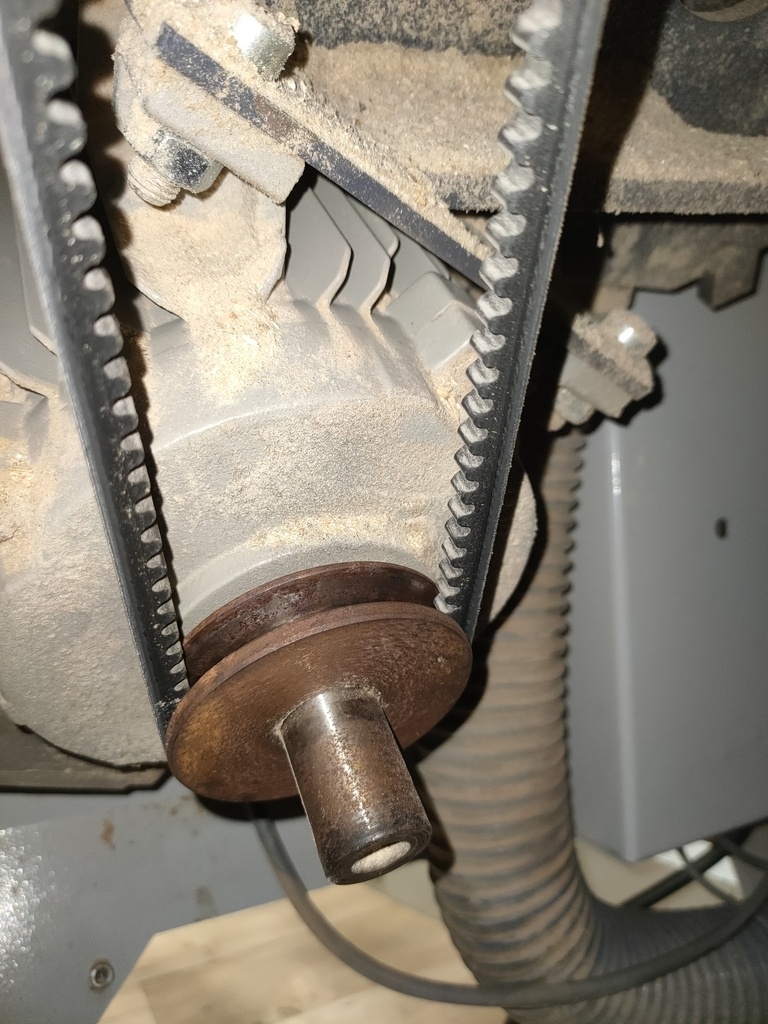

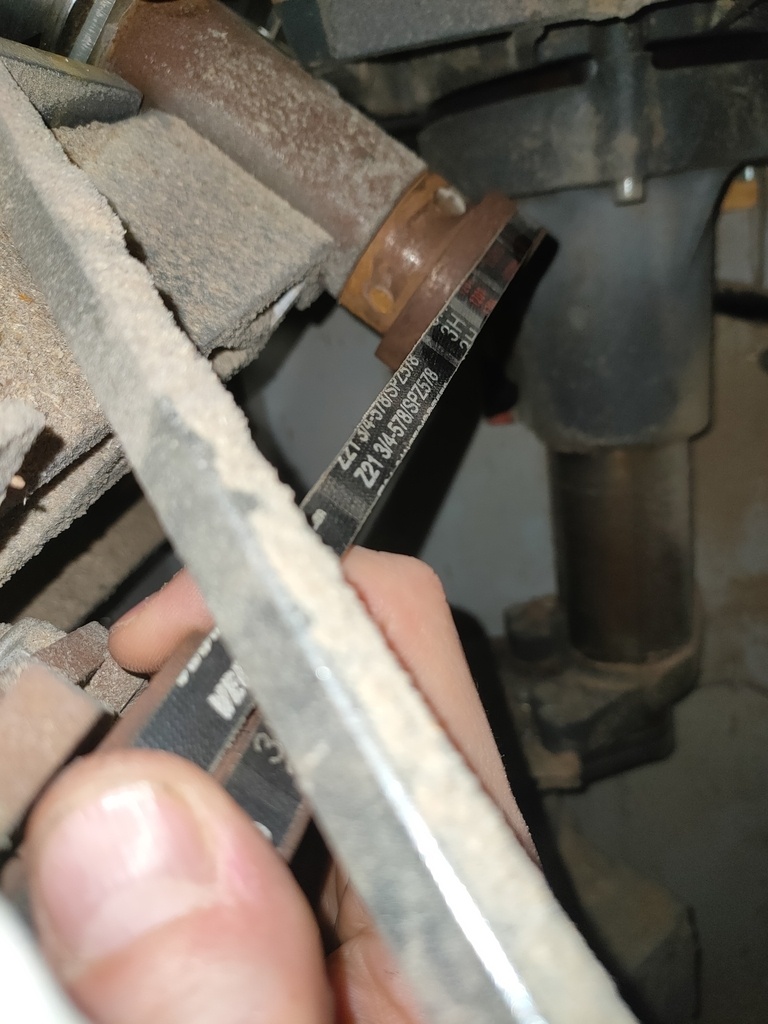

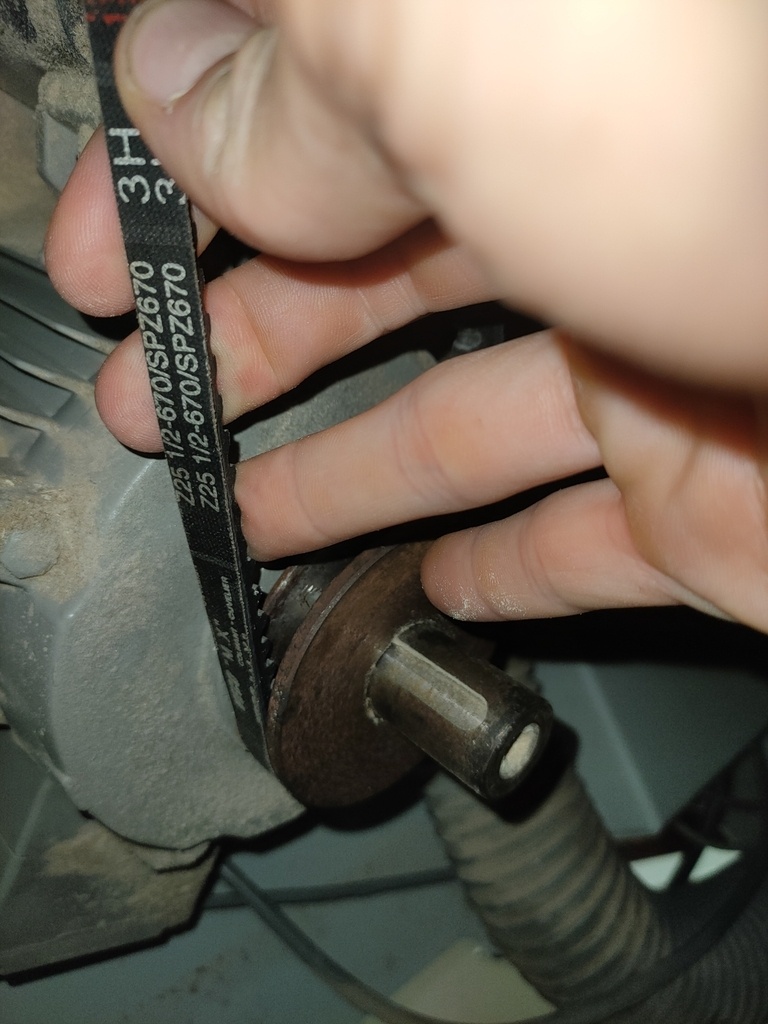

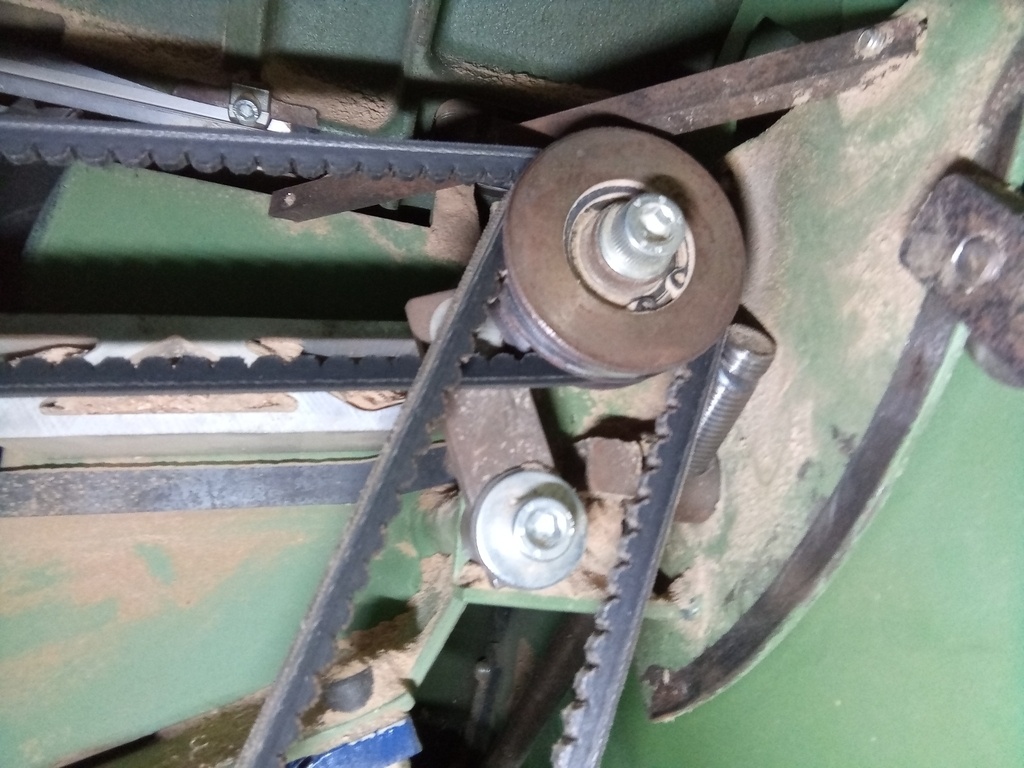

[ENTRETIEN] Changement des courroies de la scie
Suite à un changement laborieux de courroies, celles préconisées dans le guide ne sont pas les bonnes... (10x600 et 10x700)
Après 2 commandes et finalement une mesure à la ficelle, j'ai fini par installer :
Courroie trapézoïdale lisse ref Z21-1/4
- Le - Longueur extérieure (mm) 578
- Li - Longueur intérieure (mm) 540
Courroie trapézoïdale lisse ref Z26
- Le - Longueur extérieure (mm) 688
- Li - Longueur intérieure (mm) 650

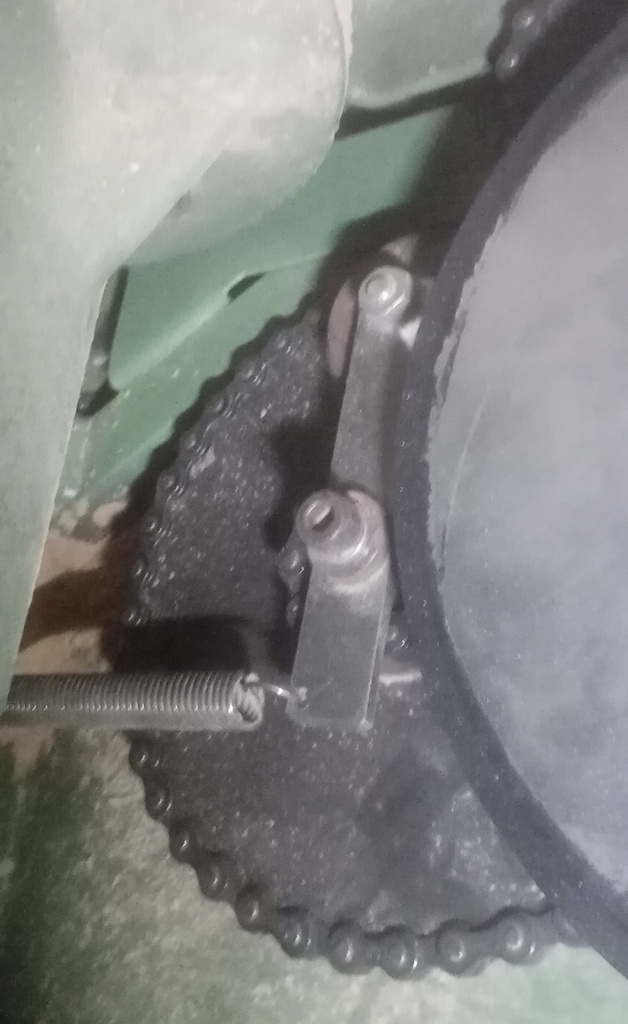

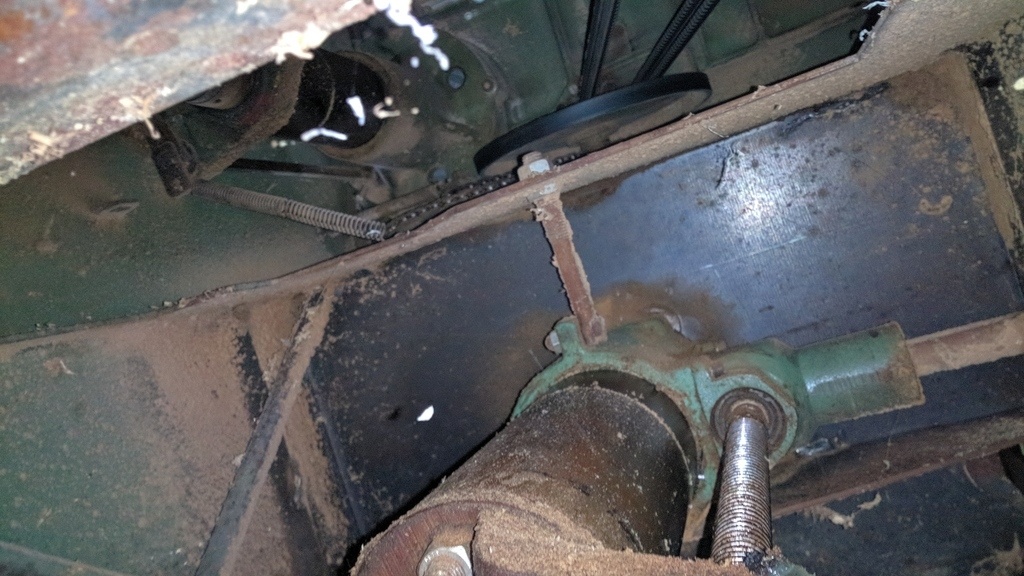

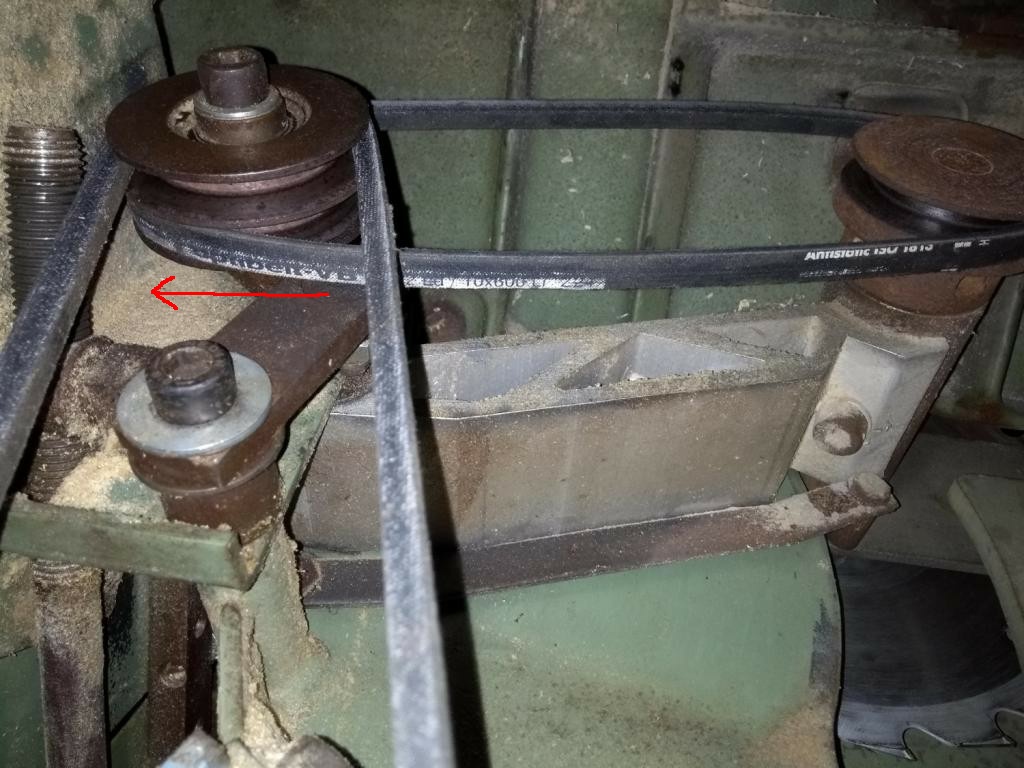

On peut ensuite retendre les courroies avec le dispositif de tension de courroies. Il faut incliner la lame de scie à 45° pour pouvoir accéder à une petite vis à serrer avec une clef allen. Serrez avec parcimonie !
ATTENTION ! Après ce changement de courroie, j'ai remonté le dispositif de tension à l'envers (poulie vers la paroi au lieu de la mettre vers la scie)... Ça à fonctionné tout aussi bien ! Jusqu'au jour ou j'ai retendu la courroie, le dispositif c'est donc un peu déplacé ce qui est normal, mais lorsque j'ai incliné la scie, le dispositif de tension est venu se frotter la noix (tige filetée) pour l'inclinaison et donc à faussé le filetage... Ça m'a valu un peu de temps pour comprendre pourquoi l'inclinaison se bloquait (au début je pensais à une accumulation de copeaux dans l'écrou) pour finalement démonter tout le bloc scie. J'ai récupérer la noix avec une petite lime triangulaire et plusieurs aller-retour en forçant un peu dans l'écrou ! Ça refonctionne avec un petit passage un peu plus difficile qui s'amenuisera dans le temps je l’espère.
Sur la photo, le bras est bien mis (photo avant que je change la courroie). Je l'ai ensuite remontée avec le bras vers la tige filetée... et la... aïe !

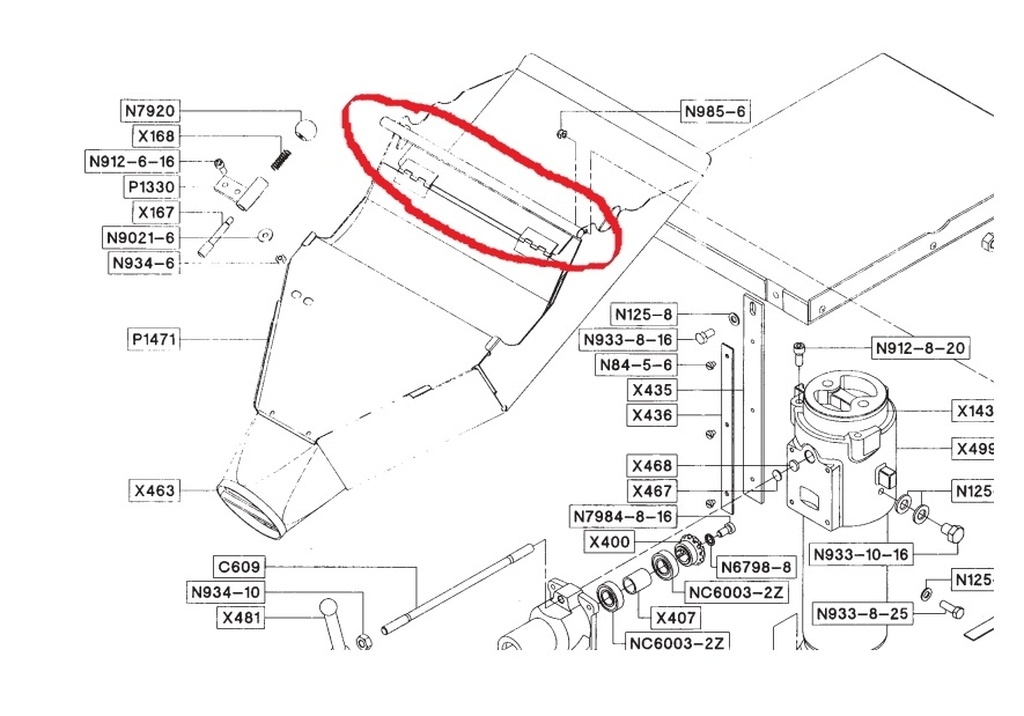

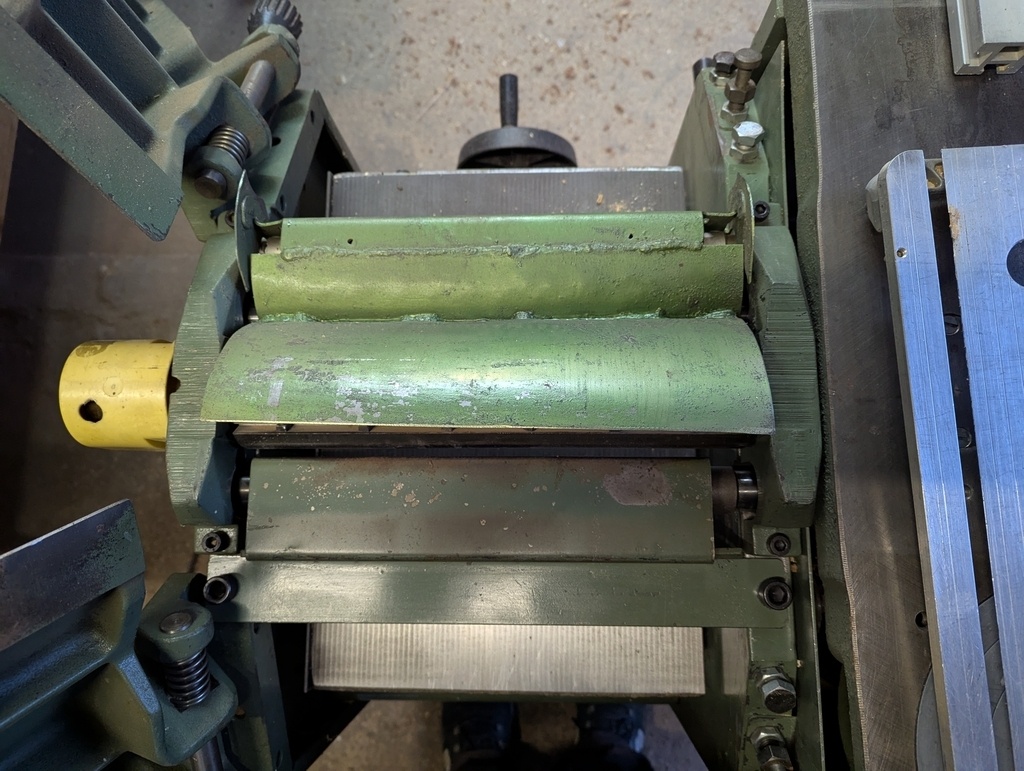

[ENTRETIEN / AMELIORATION] Changement des ressorts dans le fut de la rabo degau

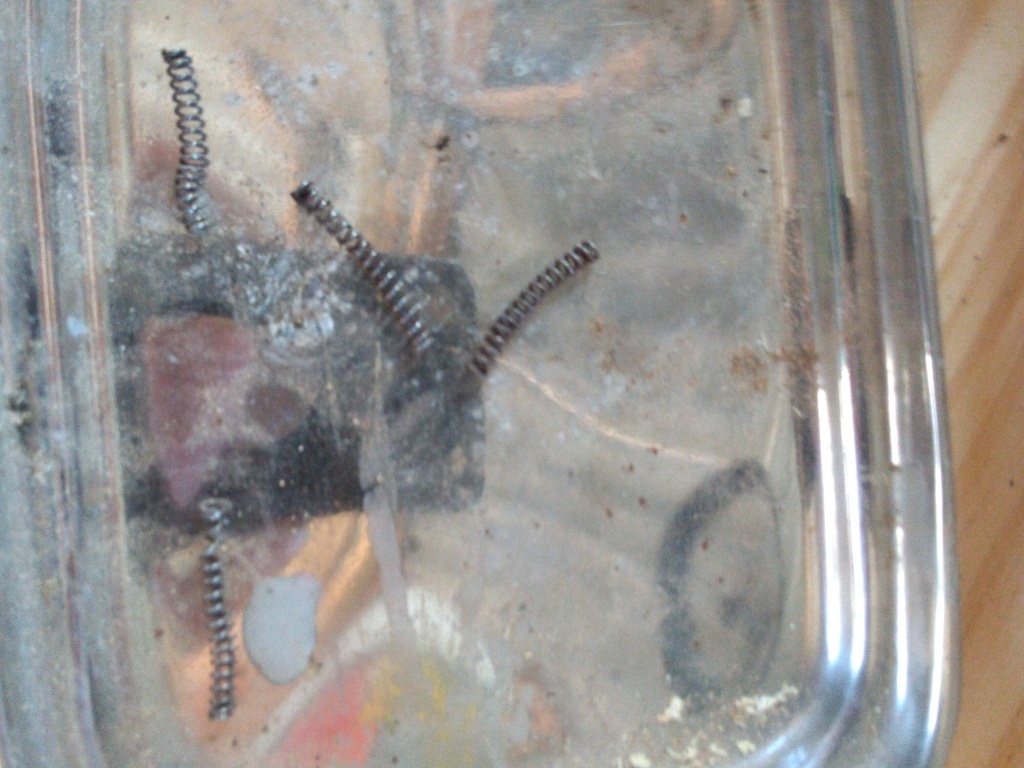

Après un petit pétage de plomb sur le changement de mes fers, j'ai trouvé nécessaire de changer les petits ressorts du fut qui font remonter les lames de la degau. En effet, ceux-ci étaient tordus et n'avaient plus tous la même raideur.
Mon gros pétage de plomb venait surtout du fait qu'ils allaient se bloquer sous le système de serrage des lames.
J'ai pas mal cogité. J'ai trouvé quelques solutions mais que j'ai du ecarter...
Solution 1 : un bout de mousse de tapis de sol. Ça le faisait super bien mais j'ai eu peur qu'il fonde, ou pire, qu'il prenne feu...
Solution 2 et 2 bis : La patafix... N'ayant pas de pâte a fixe chez moi, j'ai fait avec la pâte a modeler des enfants... Résultat très décevant...

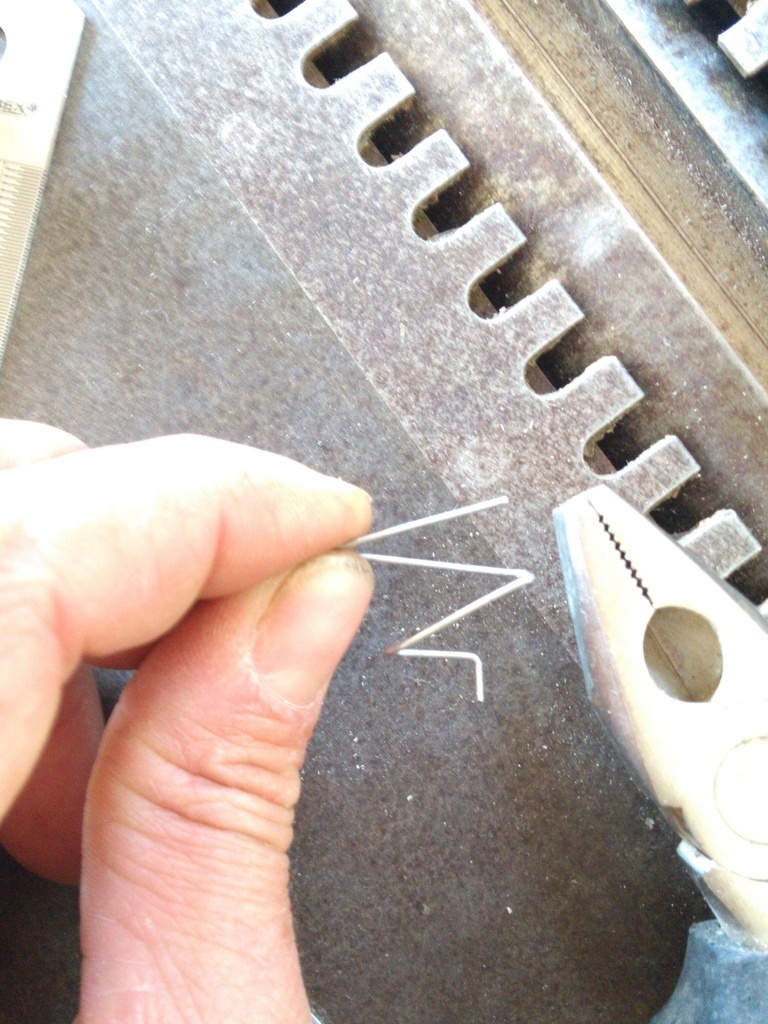

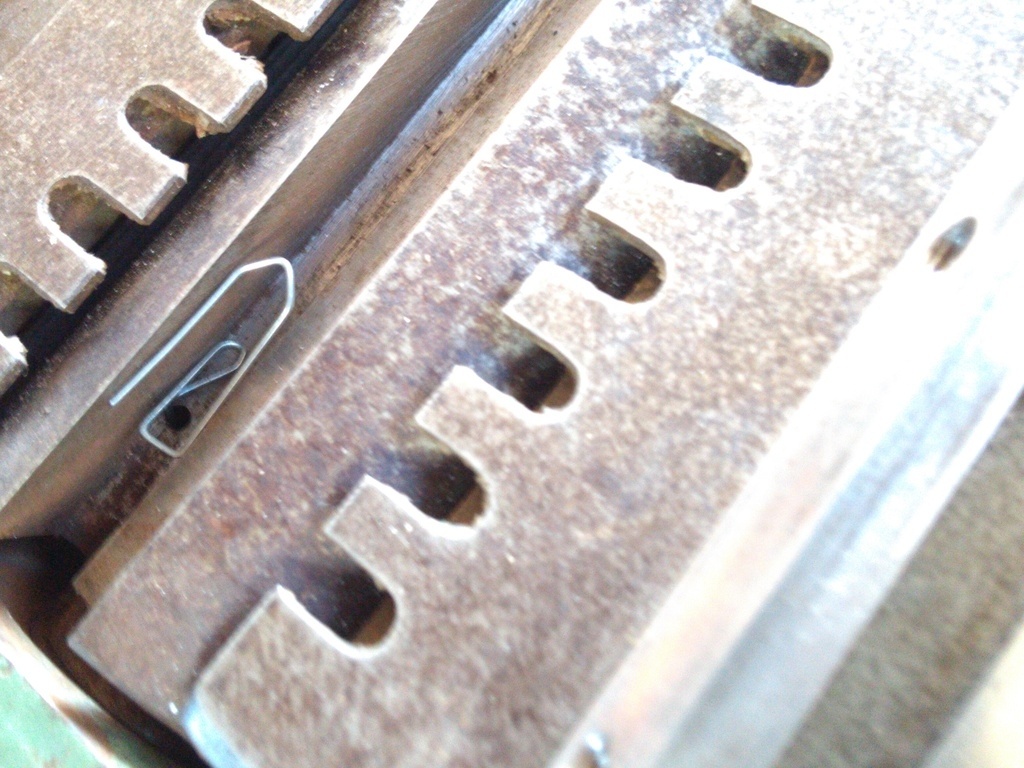

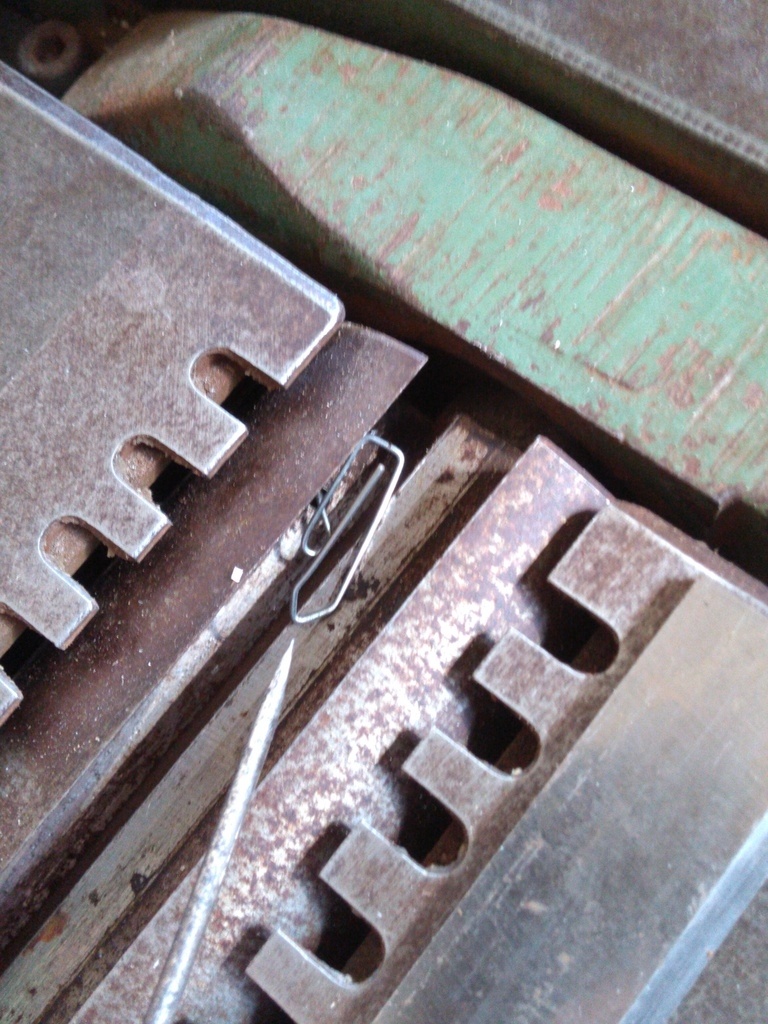

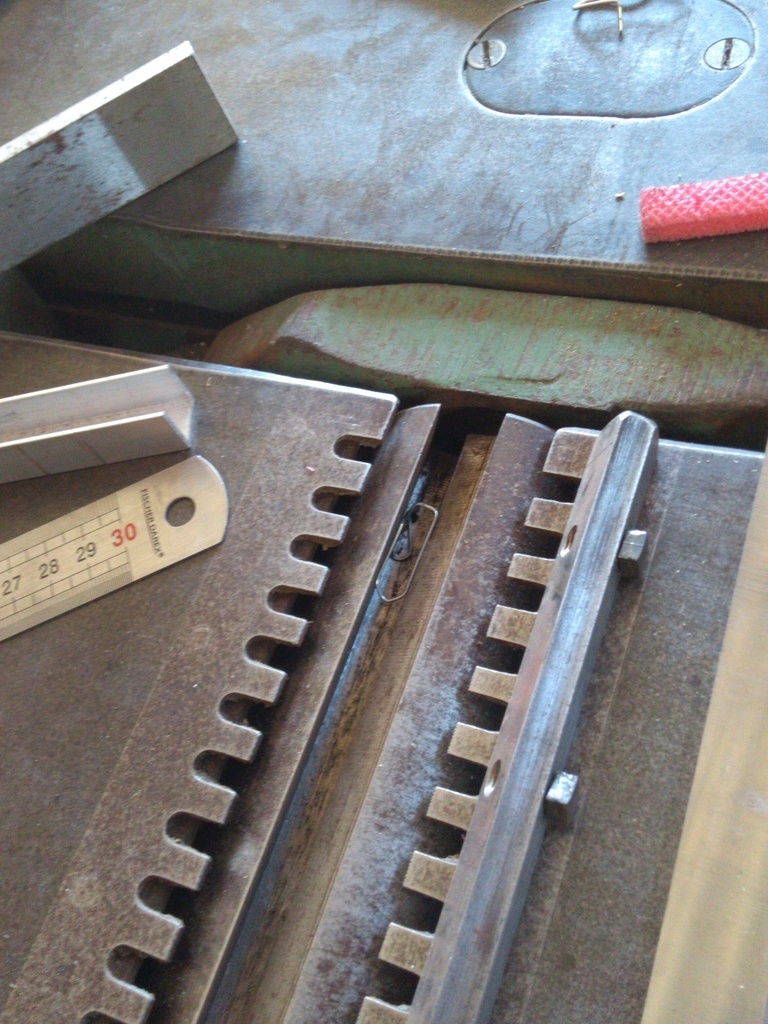

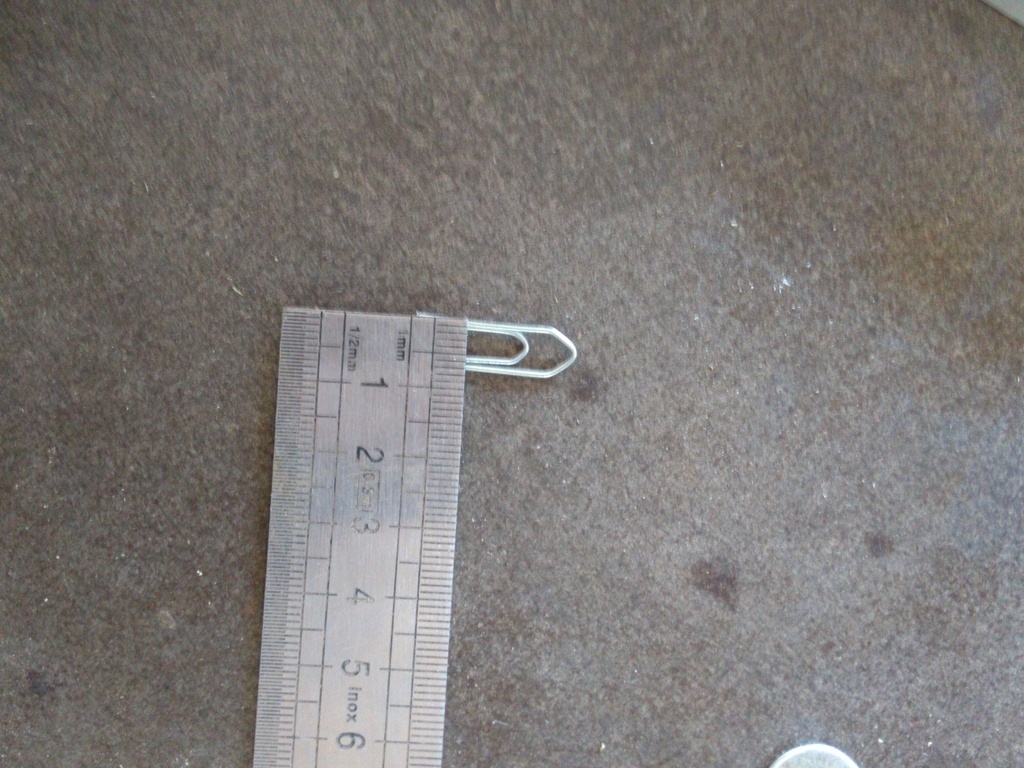

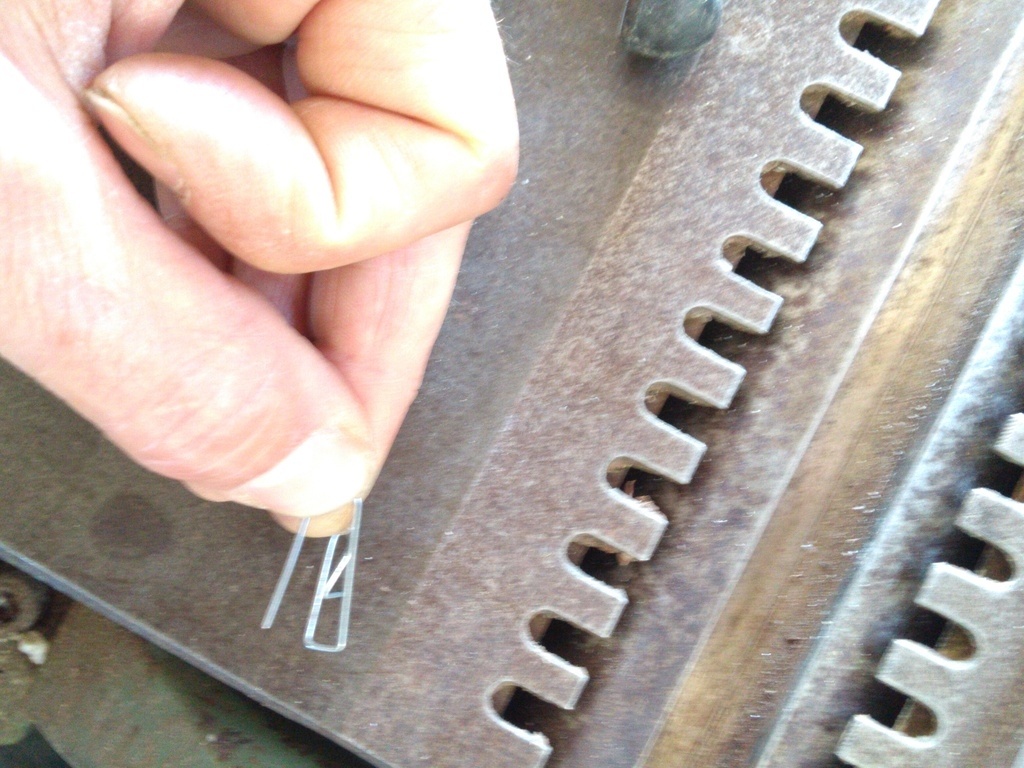

Solution 3 : Le trombone ! Excellent ! Le pliage et la mise en place n'est pas aisée, mais une fois mis en place, ça fonctionne très bien.
Expliquer ne va pas être simple mais je vais quand même essayé.
- Il faut un trombone qui rentre dans le font du fut.
- On le déplie sur la hauteur pour faire un espèce de ressort
- La grosse partie sera en haut, la petite partie dans le fond du fut.
- On fait une petite patte en bas a la pince sur la petite partie pour qu'elle rentre dans le trou du ressort.
- On ramène cette petite patte du coté opposé
- On fait un second trombone symétrique pour l'autre coté
- On place les trombones dans le fut
- On remet le système de serrage et le fer
2 petites choses auxquelles il faut faire attention :
- que le trombone ne se retrouve pas coincé entre le fer et le fut
- que le trombone ne se retrouve pas coincé sous le système de serrage
Et après le réglage du fer, c'est que du bonheur !

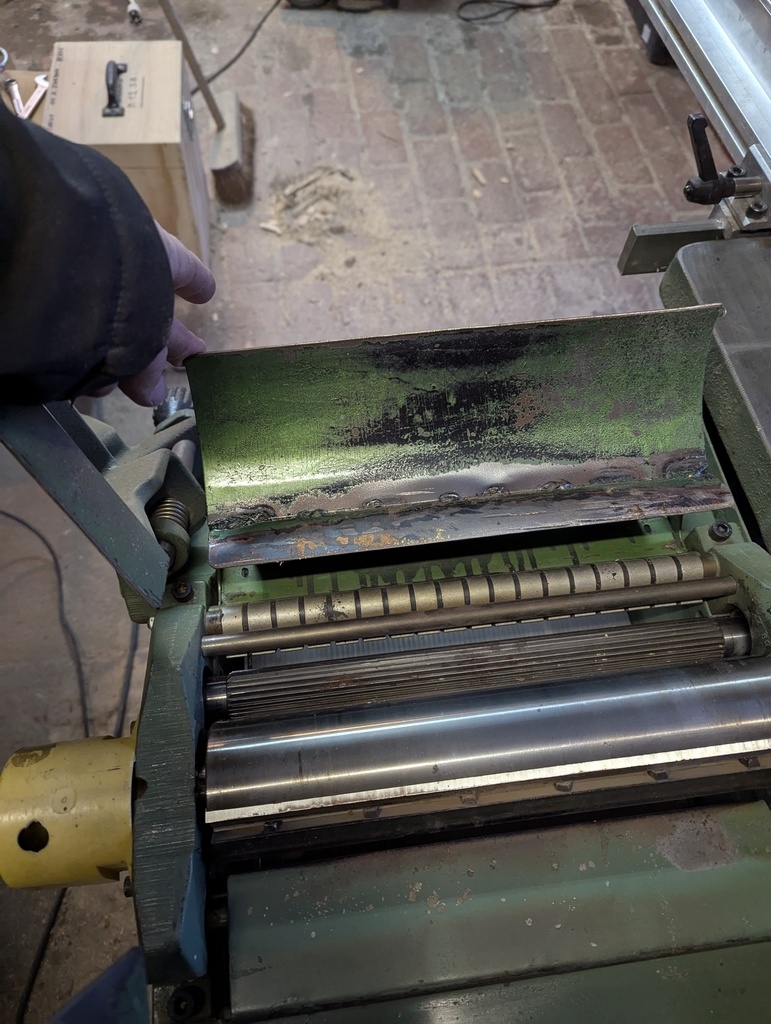

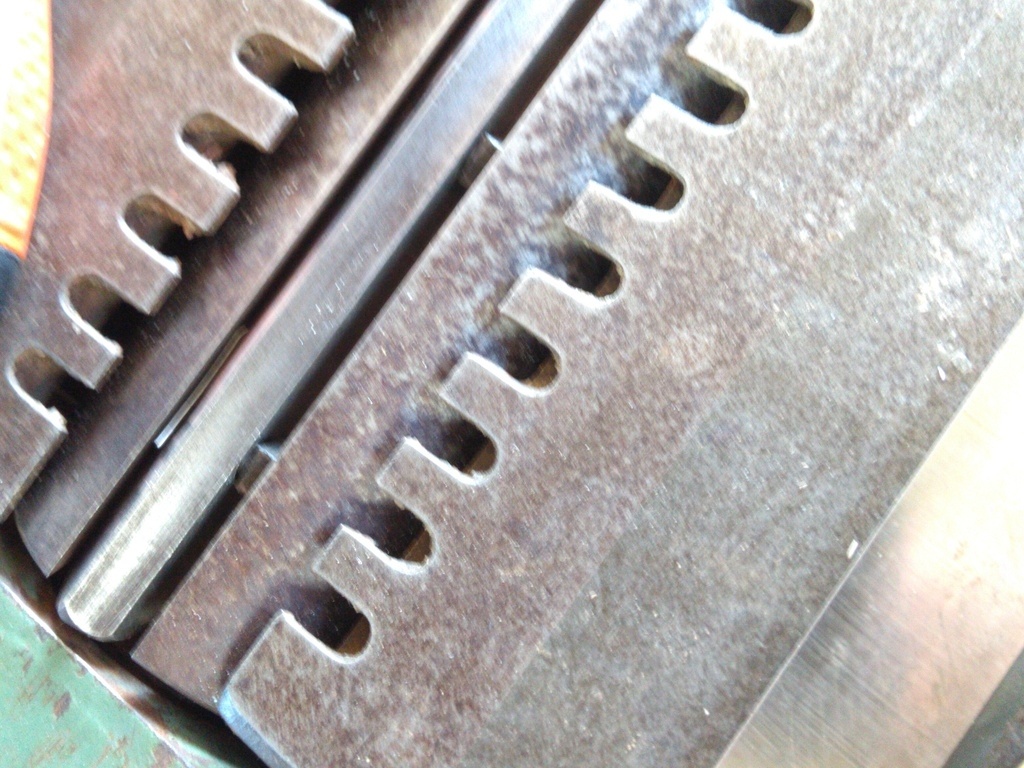

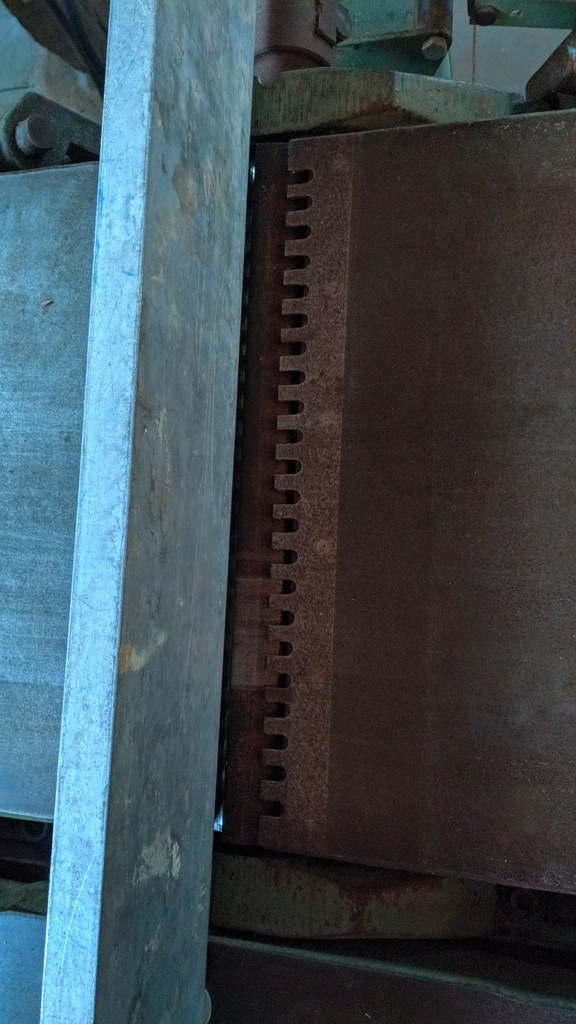

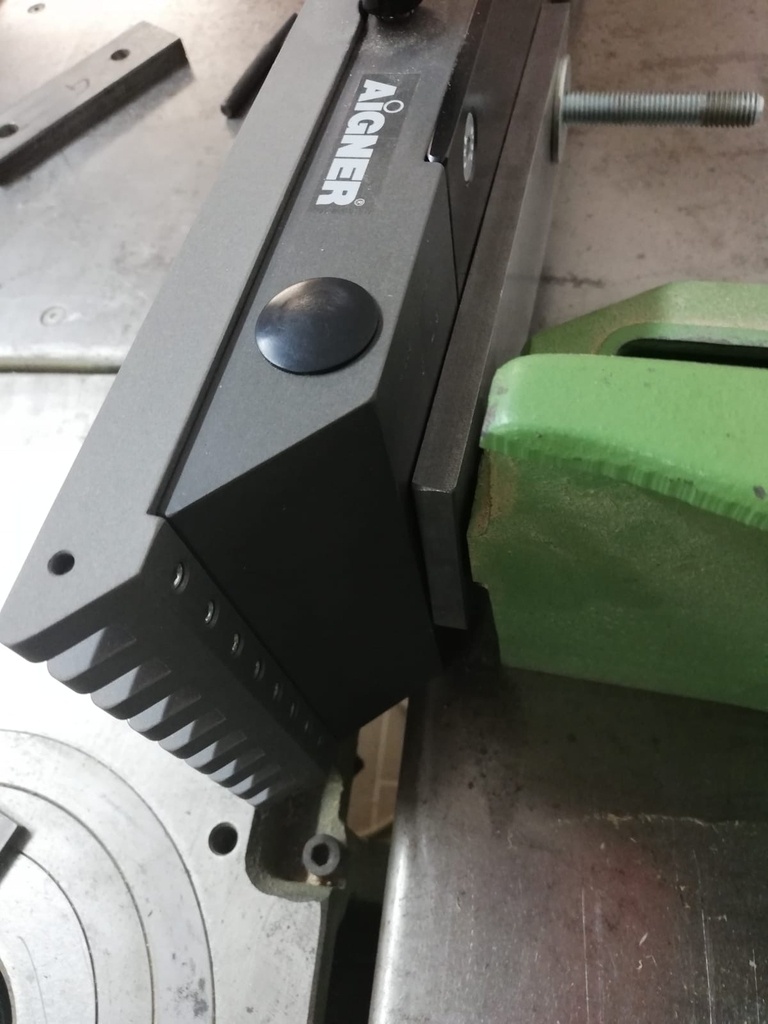

[ENTRETIEN] Changement de fers

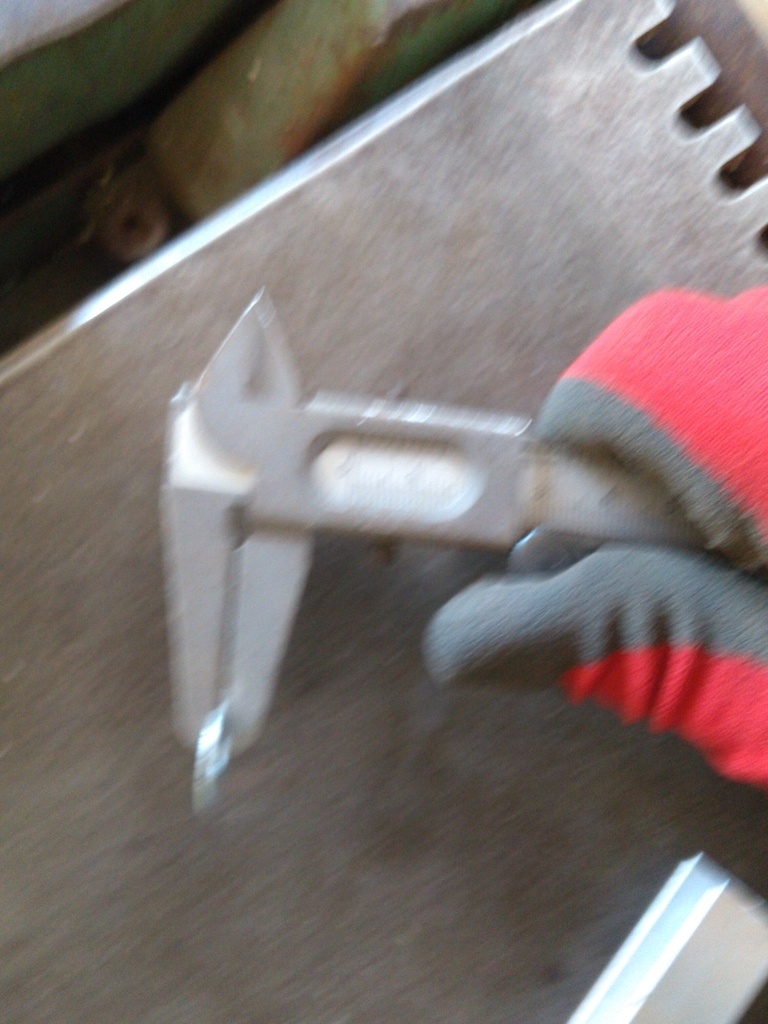

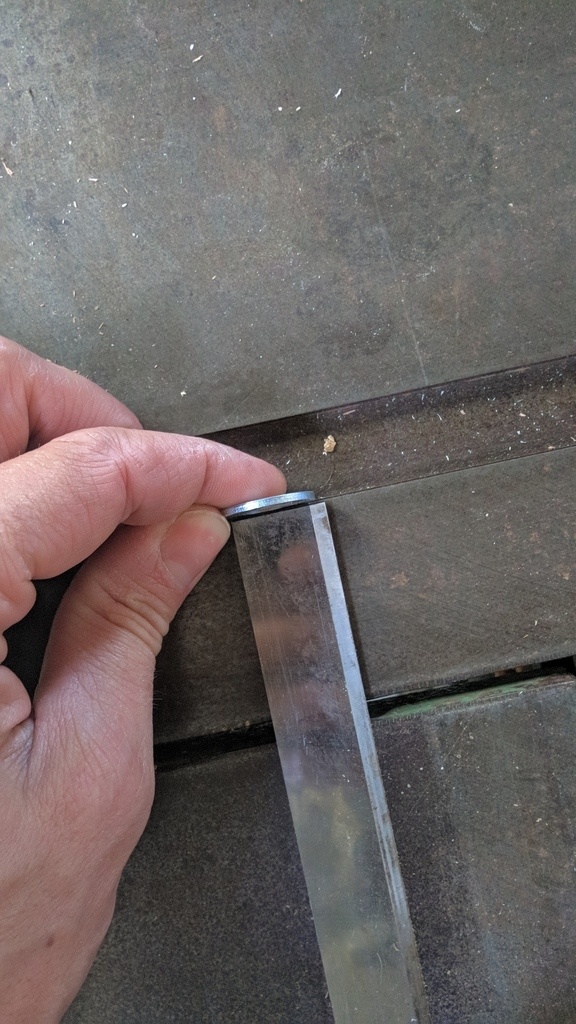

Pour changer les fers, on commence par mettre des gants ! La petite clé qui ripe et c'est une belle entaille dans le doigt ! On aura bien sur des tables de degau et plateau rabot bien réglés au préalable !

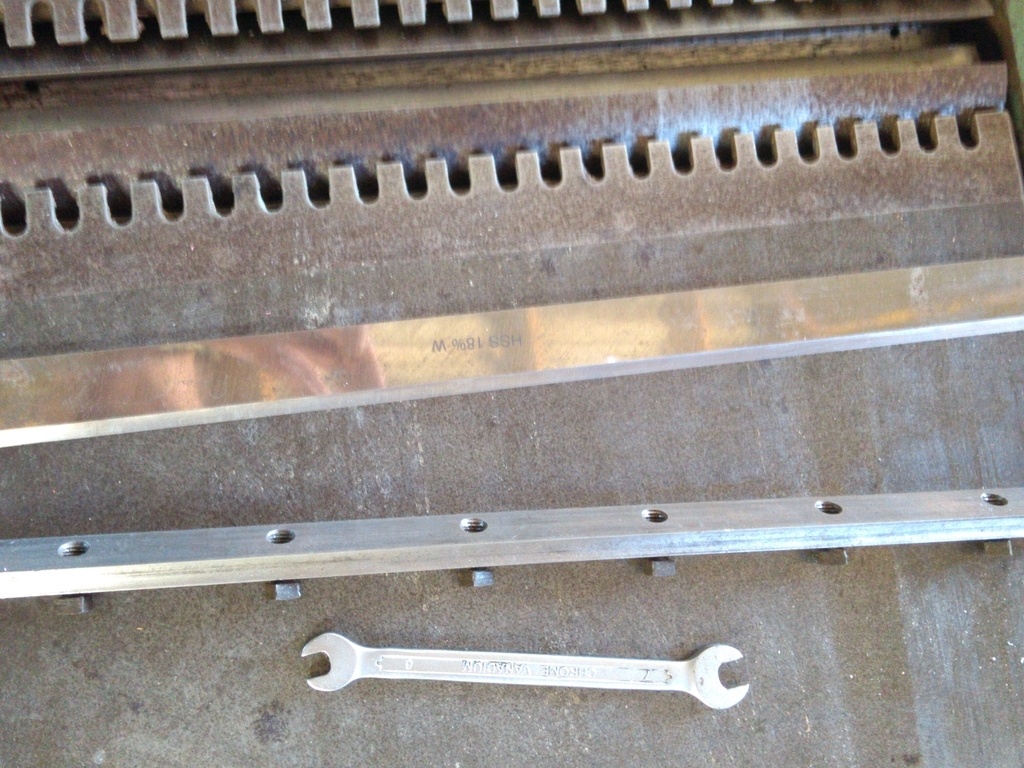

On démonte les trois fers et on sort également les barres de maintien pour bien tout nettoyer et lubrifier les petits boulons.

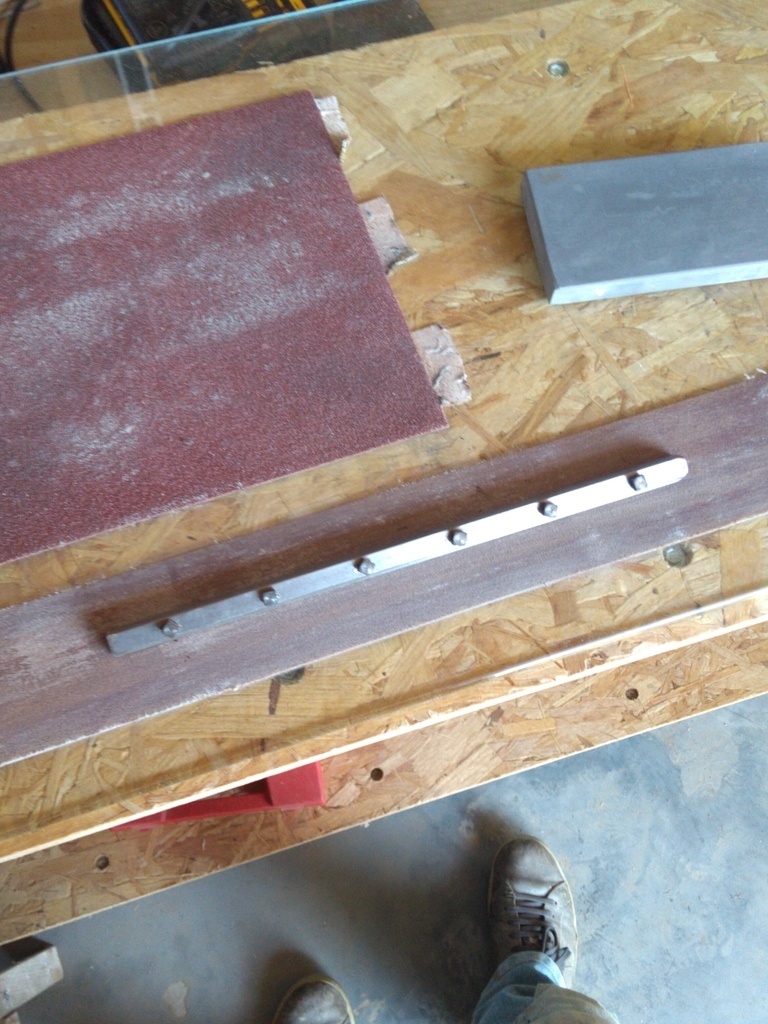

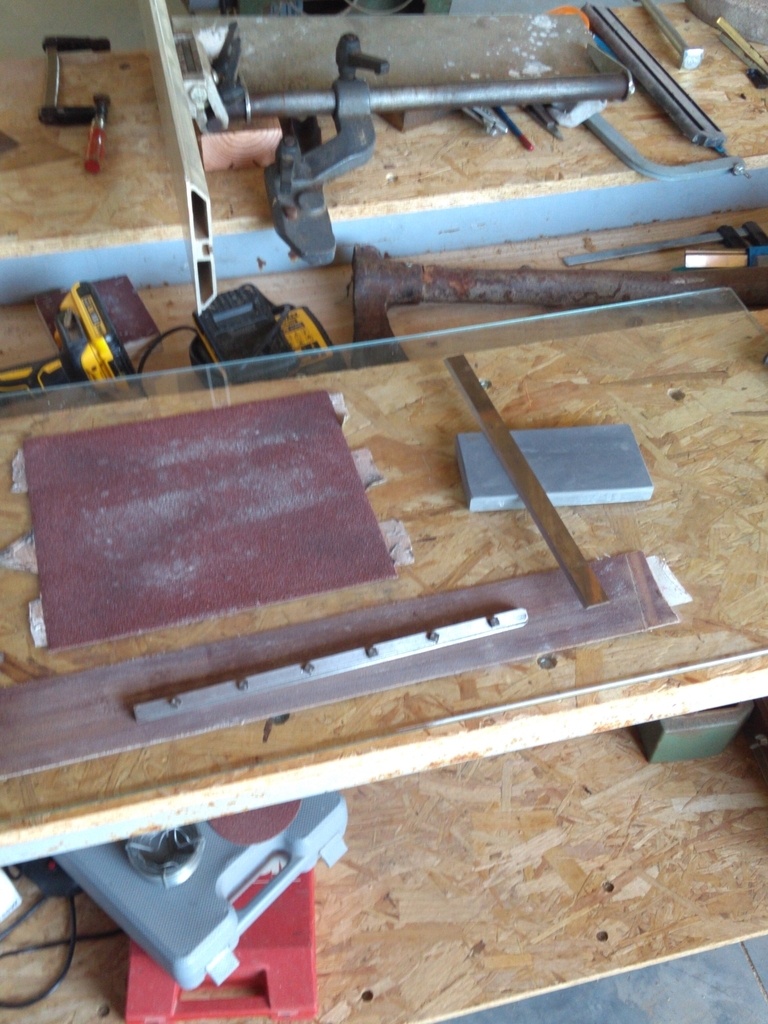

On peut passer les barres de maintien sur un papier de verre fin sur une plaque de verre pour bien les nettoyer et refaire leur planéité.
Si les fers n'ont pas de dents et une planéité correct, je les passes juste au papier de verre et pierre a eau pour leur redonner un peu d’affût. Sinon, je les emmène à l’affûteur...

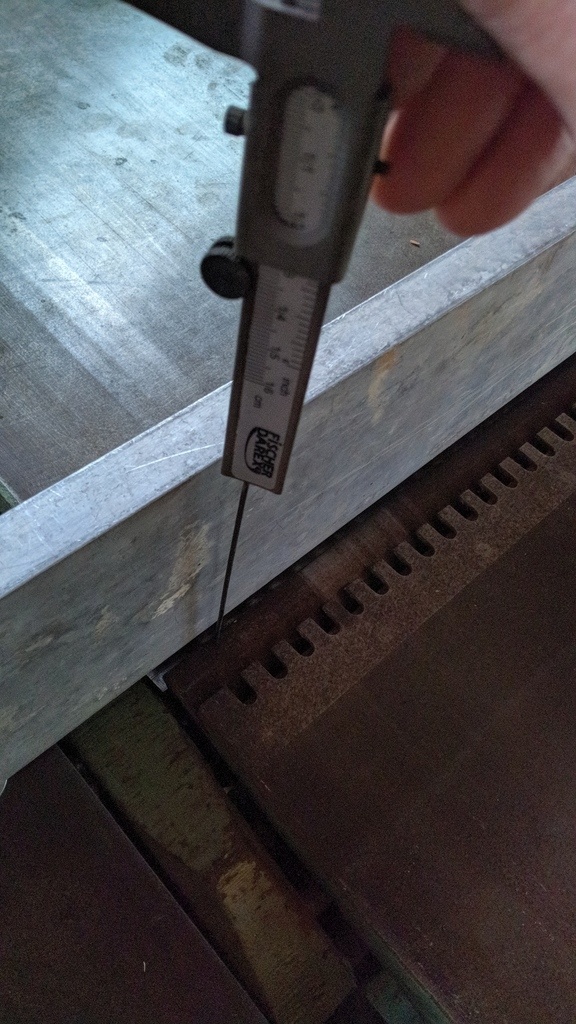

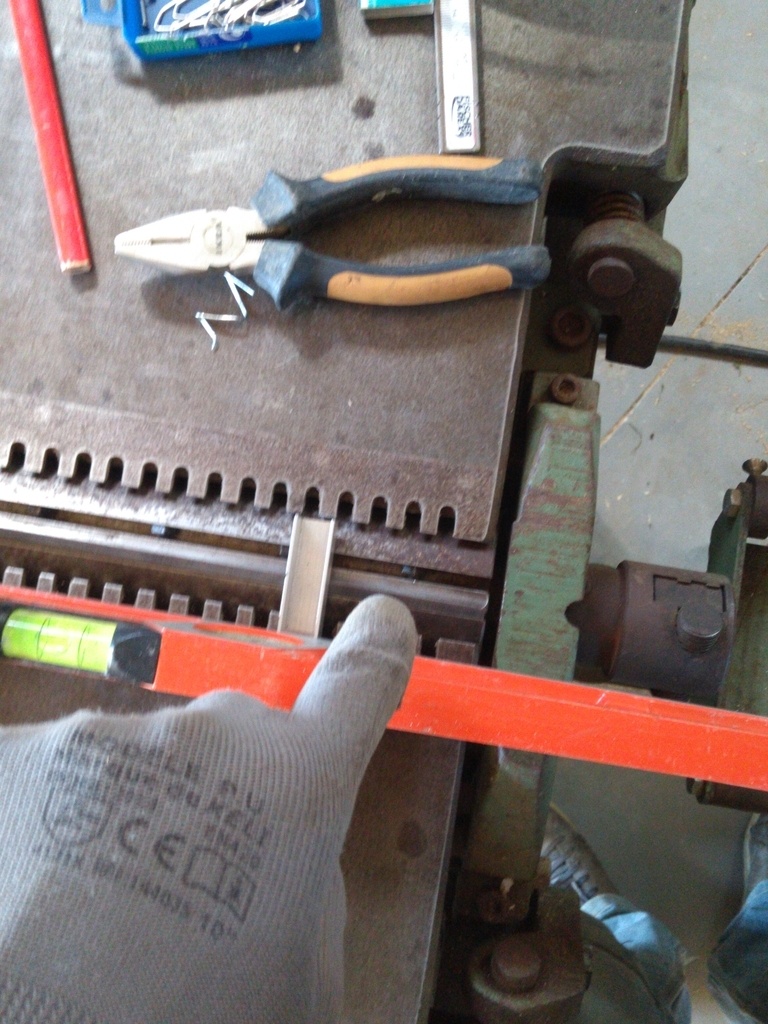

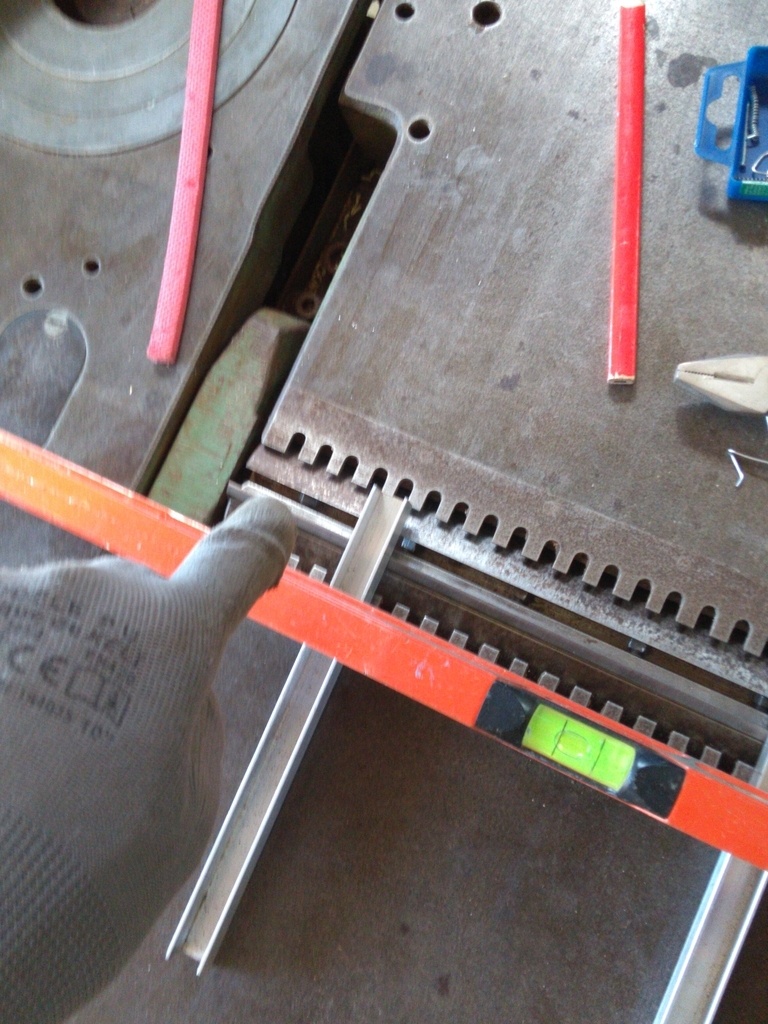

Je règle ensuite mon fut environ 0.5mm en dessous de la table de sortie à l'aide d'une rondelle.

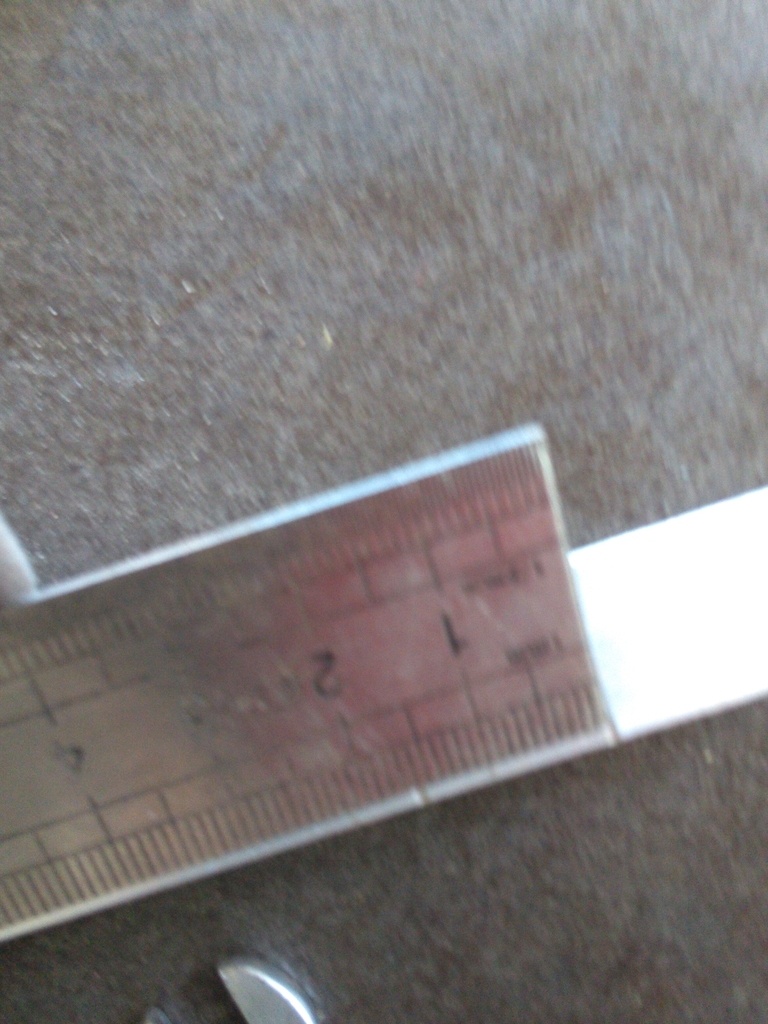

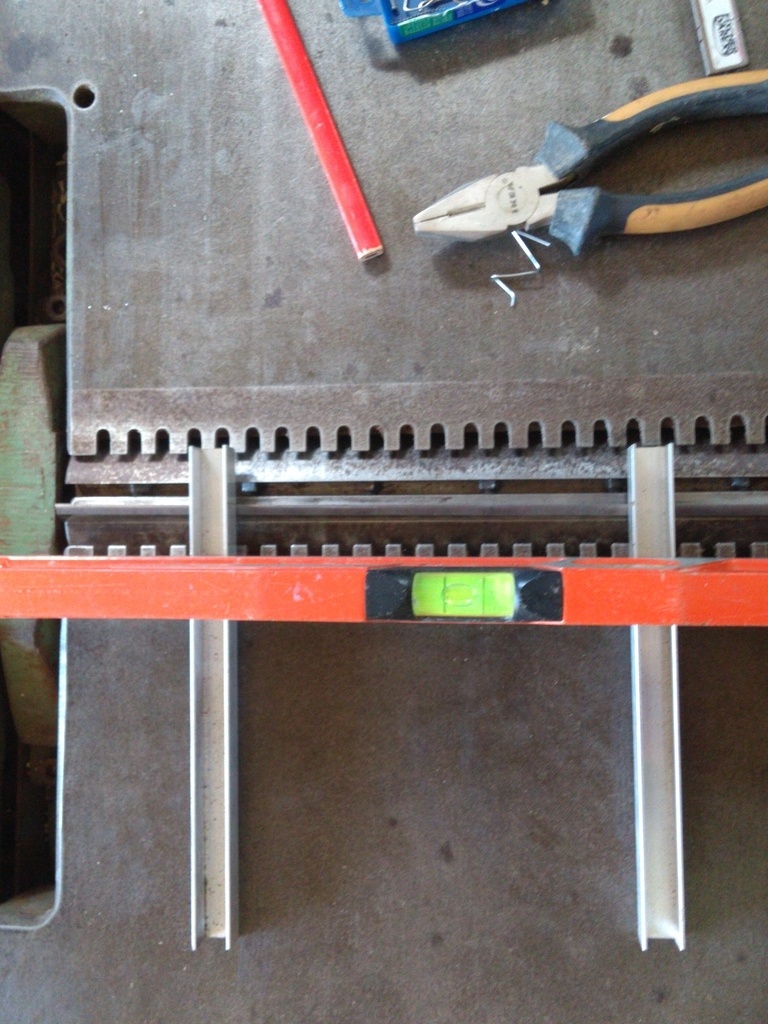

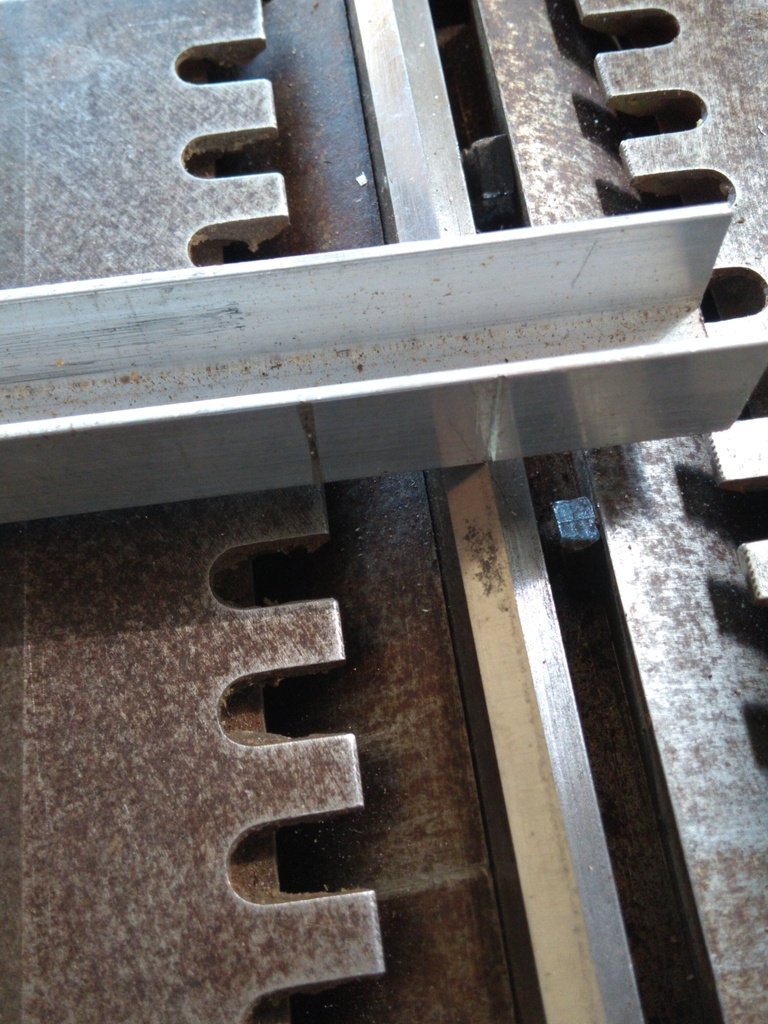

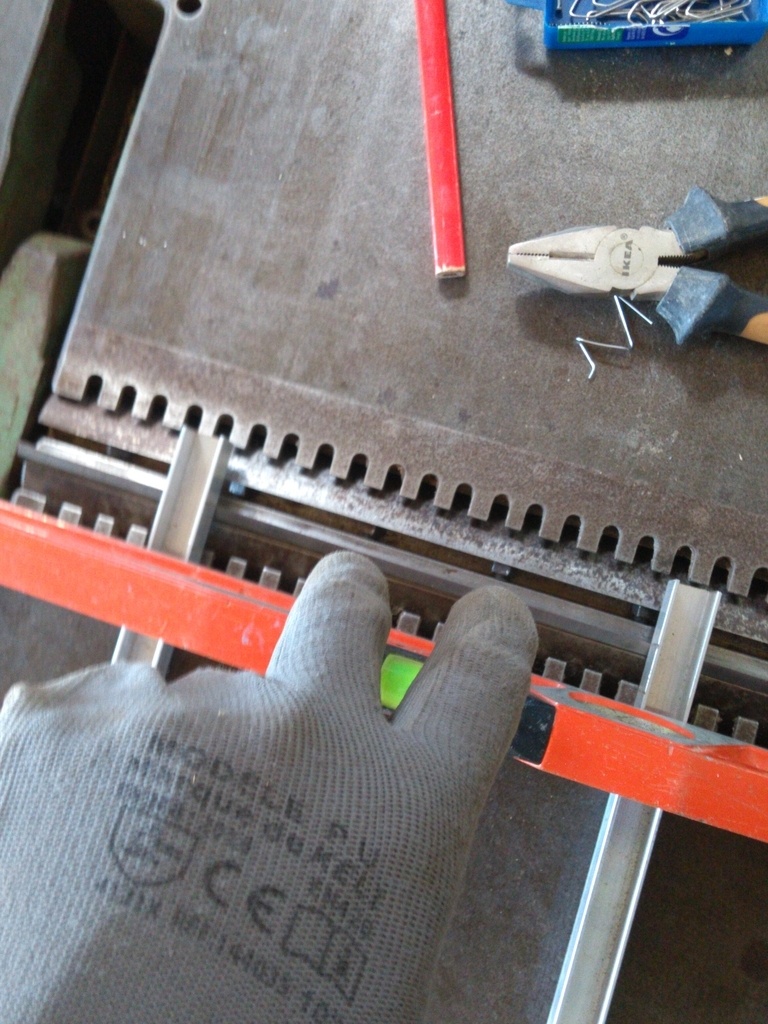

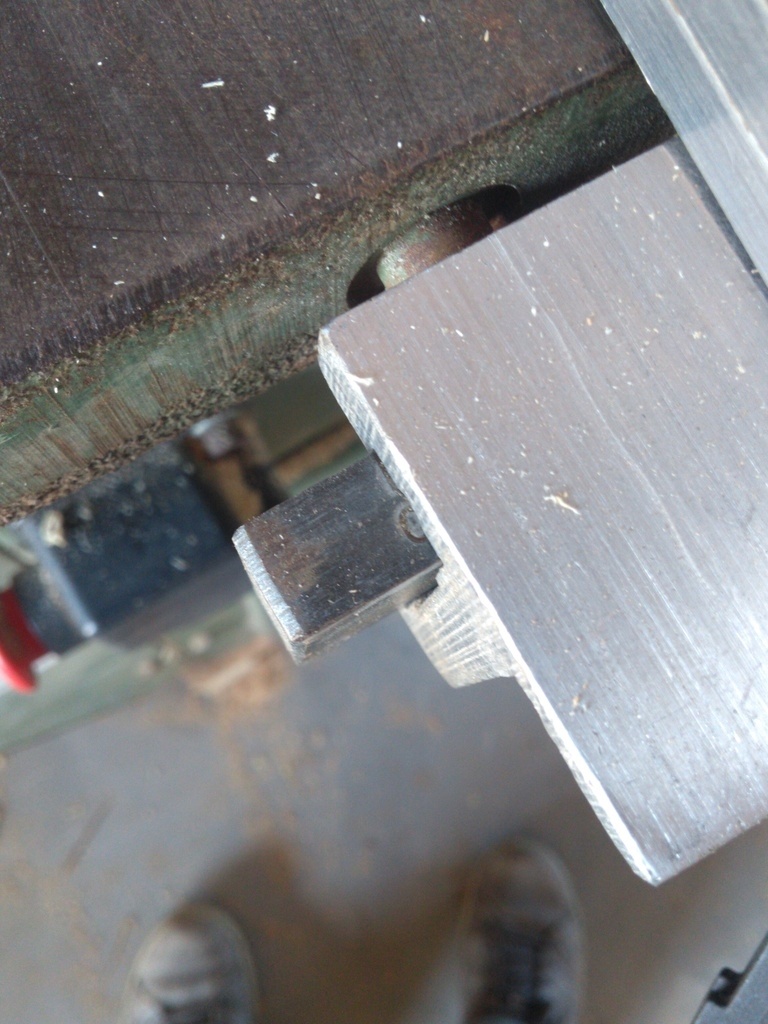

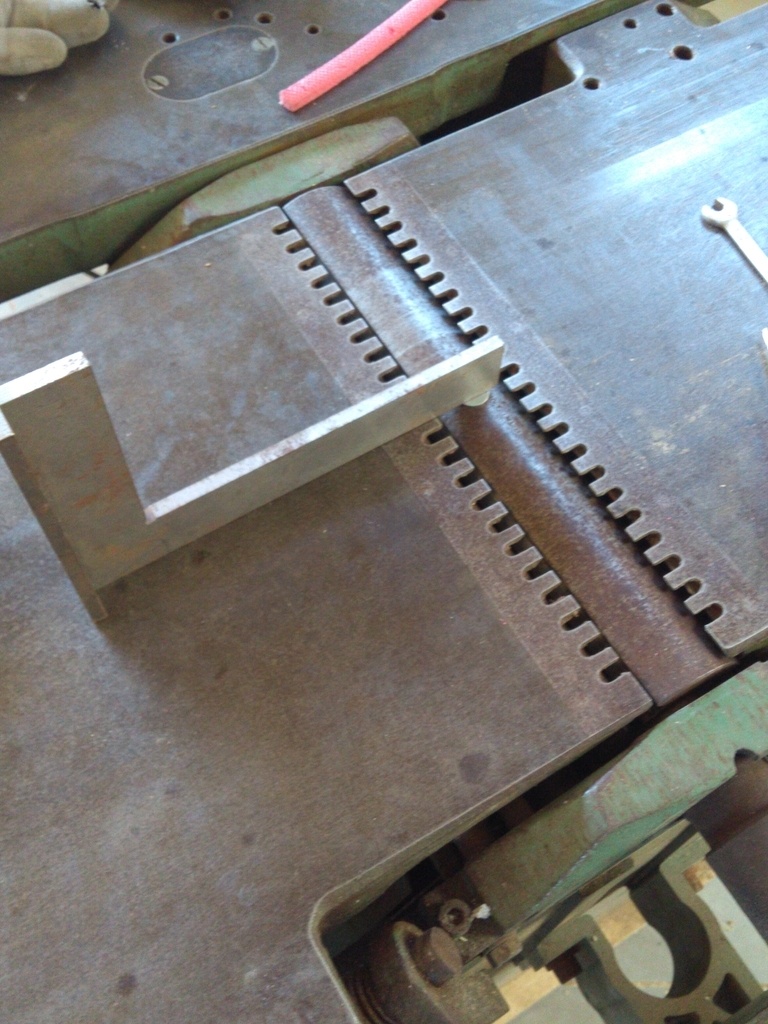

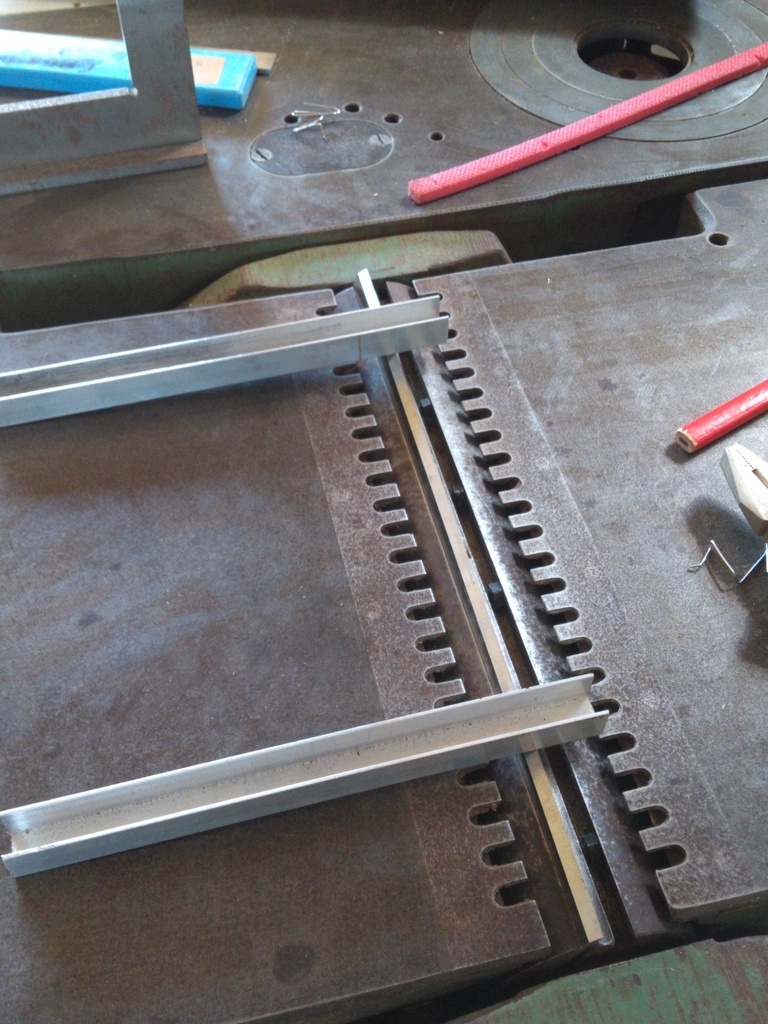

Je prends 2 U en alu sur lesquels je trace 2 traits à 16mm pour faire un repère de placement (on peut prendre 2 tasseaux en bois dur bien dégauchis).
Je les places sur les fers et la table en respectant mes repères (un en bord de table et l'autre sur l'arête du fer). Attention à mettre les fers dans le bon sens ! C'est du vécu...

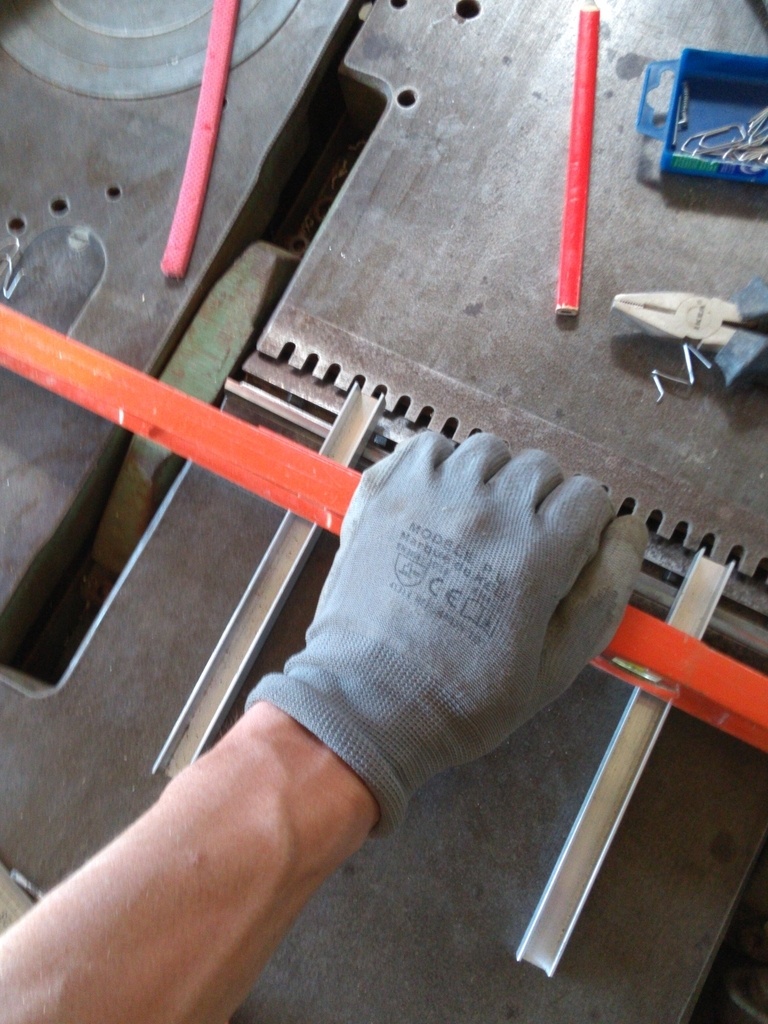

Je maintien les U en alu en faisant pression dessus en bord de table avec quelque chose de rigide (ici mon niveau). Ensuite resserrez les boulons en partant du centre et un allant vers les extérieurs tout d'abord très légèrement pour juste maintenir le fer, puis resserrez franchement tout les boulons (pas dans l'excès non plus !) Attention, essayez de mettre les U et le niveau sur des lignes parallèles, a égal distance... Et de faire une pression équivalente sur chaque fer pour avoir le meilleur résultat possible. Terminez par régler la table de sortie pour être sur qu'elle affleure l'arête du fer en position haute. Faîtes tourner le fut a vide pour vérifier que rien ne frotte avant de mettre en route.

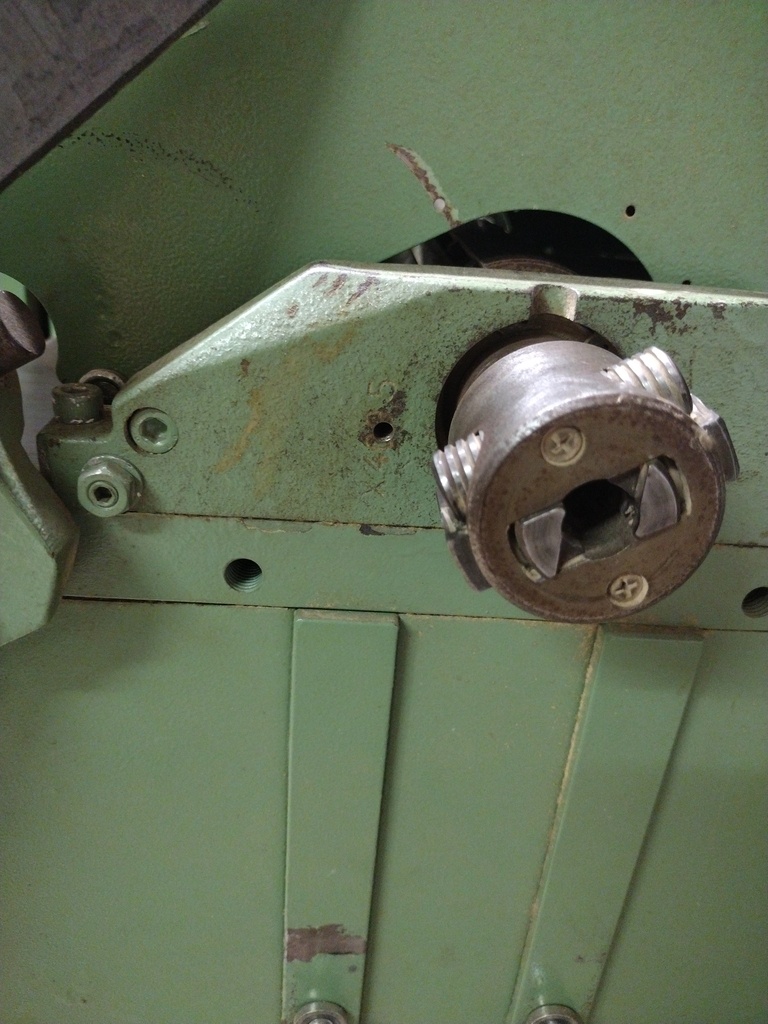

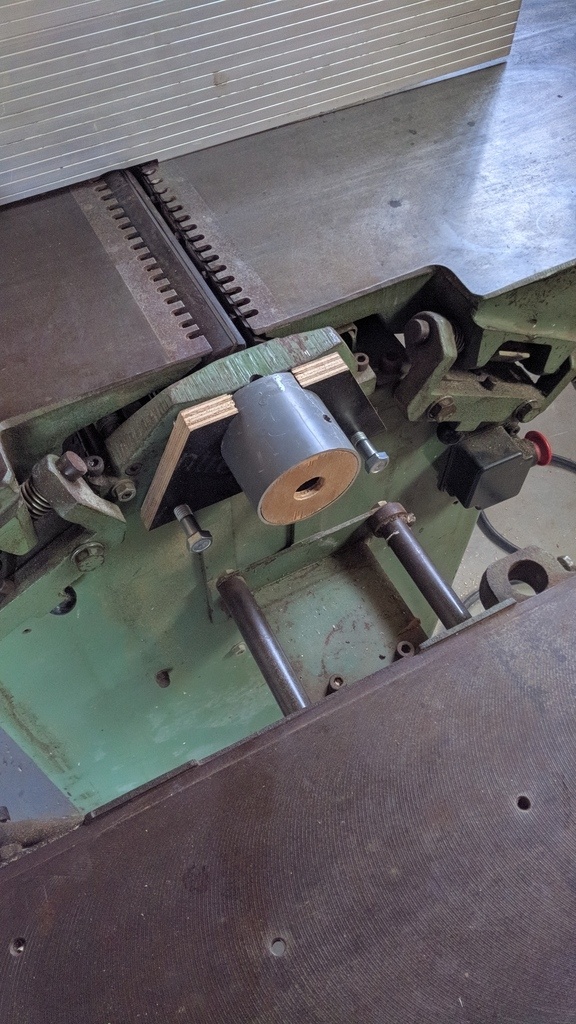

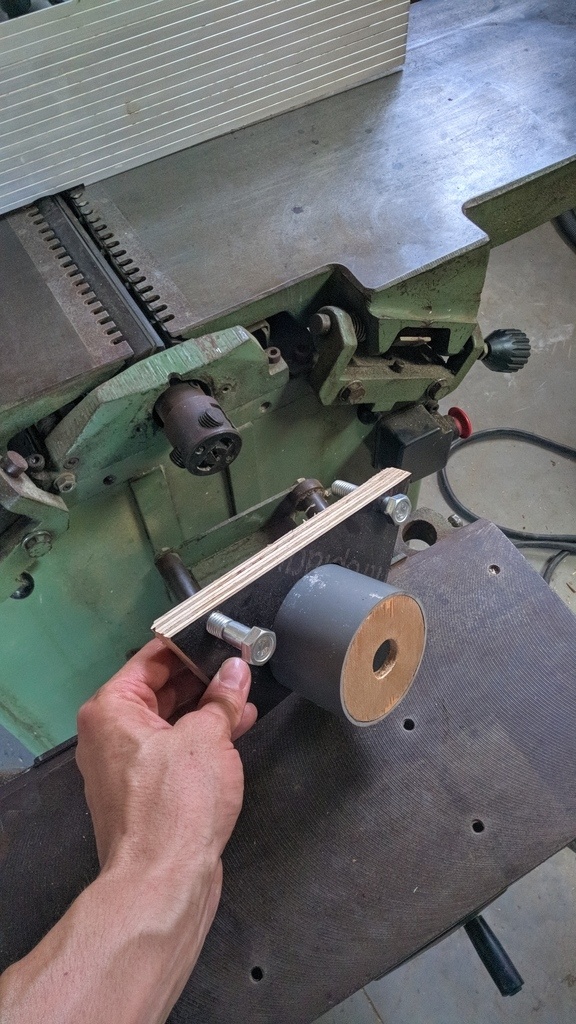

[AMELIORATION] Protection du bout d'arbre de degau
Bon, ce n'est pas vraiment une amélioration, encore que, quand on voit le cache de protection d'origine du bout d'arbre de degau, on peut appeler mon bricolage une amélioration !
Donc depuis que j'ai mon combiné, je n'ai pas le petit cache jaune sur le bout d'arbre de dégau. Ou plutôt, je l'avais mais en 2 morceaux. Après avoir bossé dessus sans protection, je me suis dit que c'était vraiment trop dangereux et j'ai décidé de faire quelque chose. Donc j'ai recollé les 2 morceaux
Ca à tenu 2 jours

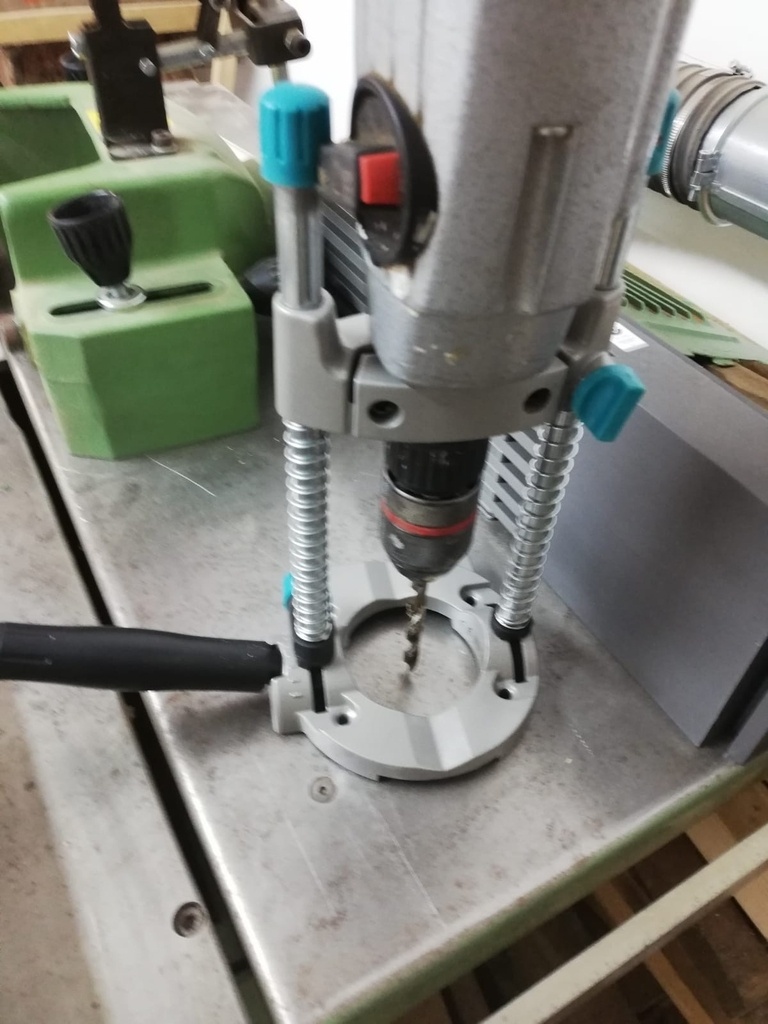

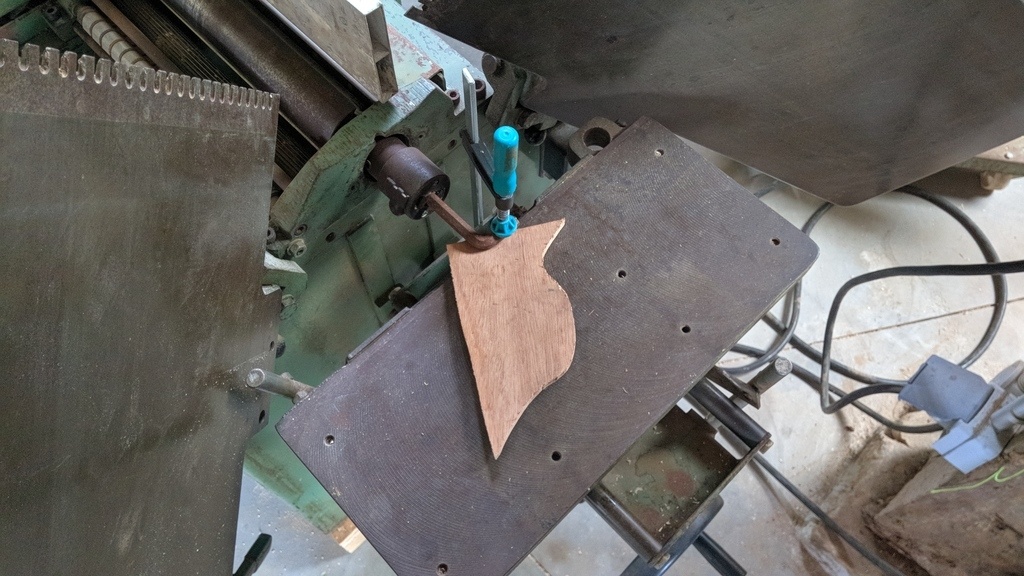

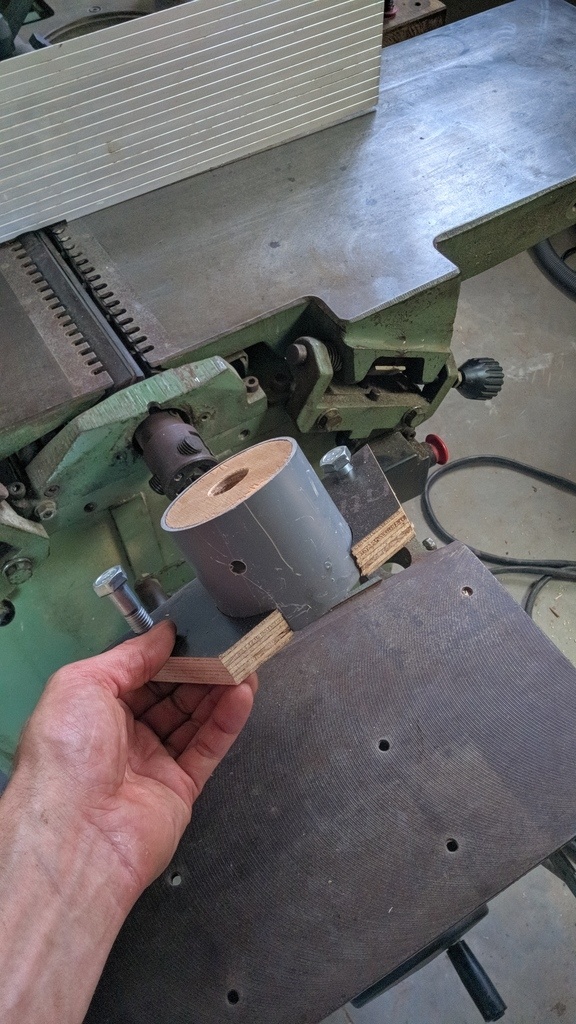

Du coup, j'ai fait un machin plus costaud : Un bout de CP de 18 et un bout de tube PVC de 80 de mémoire ! J'avais commencé à faire tout le système pour pouvoir mettre en place la mèche de mortaiseuse (trou en façade pour la mèche et trou sur le côté pour serrer avec la clef) Sauf que, il faut ce fameux espace dessous pour faire tourner l'arbre avec la main afin de mettre la vis de serrage en face du trou. Sauf que je trouve cet espace super dangereux, car on peut également passer le main quand l'arbre est en rotation !
Donc, je me suis arrêté la, les trous ne servent à rien, je démonte le tout pour me servir de la mortaiseuse et également au moment de régler les fers. Je remonte ensuite en serrant un peu les 2 boulons a la main, ça suffit largement ! Je suis très content de mon bricolage !

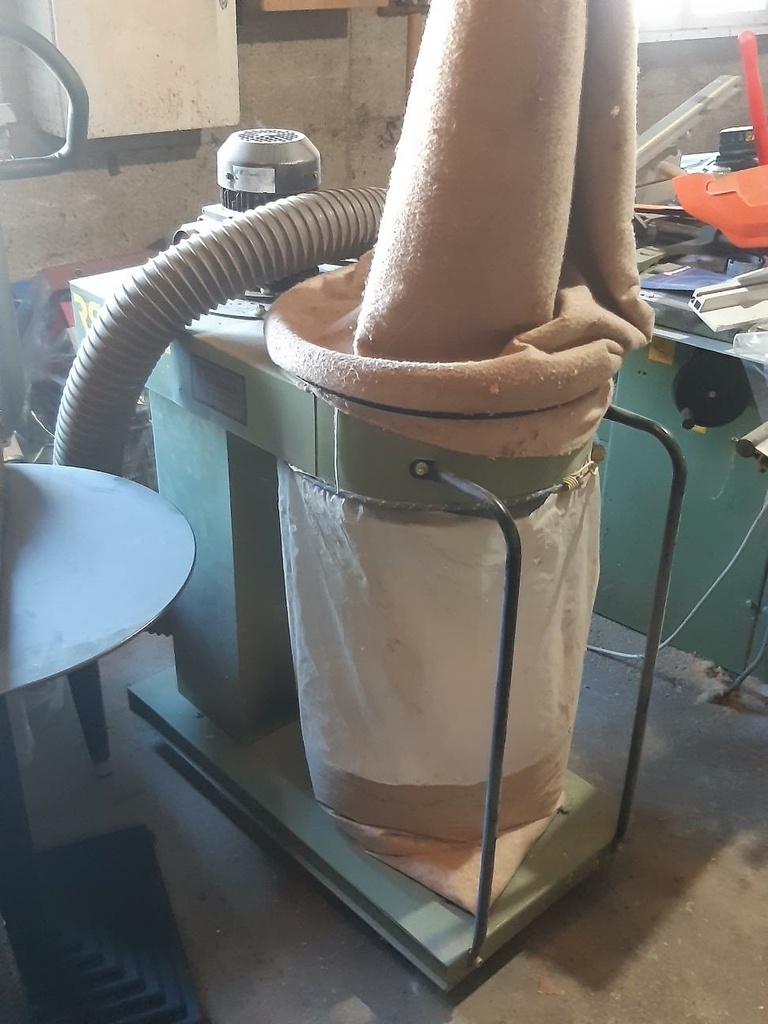

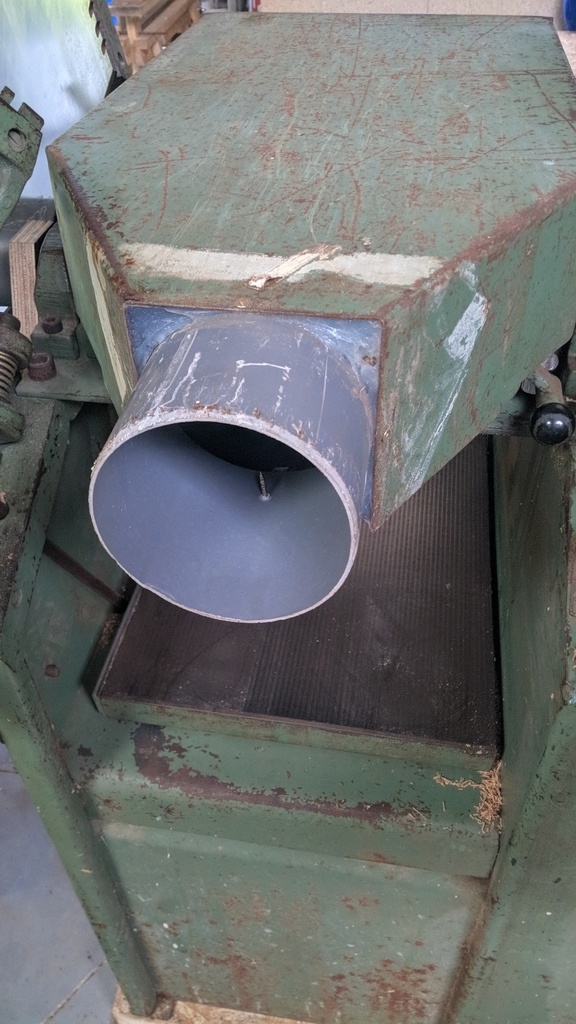

[AMELIORATION] Evacuation des copeaux rabot/degau
Encore une amélioration qui n'en est pas vraiment une ! J'ai eu mon combi sans système de raccordement pour les copeaux de la rabo/degau. Un trou carré pour un tuyau rond !
Du coup en solution, j'ai essayé de bricoler 2 espèces de demi cercles en CP avec un contour carré de l'autre côté (c'est pas clair, mais en gros un carré avec un trou dedans, sauf que vu que le tuyau est aussi grand que le carré, ca fait 2 morceaux ! Et pas 4 morceaux car vu que 2 côtés du carré sont evasés... Bon ok, la prochaine fois je ferais une photo !)
Bon, on enquille tout ça tant bien que mal avec des vis, le tuyau doit faire 80 de mémoire et ensuite, j'ai rempli de silicone ! Bon c'est pas joyeux comme rendu, mais ça a la mérite de tenir et d'être étanche !
Ce pas à pas présente un projet en cours de réalisation.
Publications associées
Licence
Discussions
Très intéressant, merci ! J’attend maintenant les tests !
Je piaffe d'impatience en attendant la suite, merci
Super, je pensais que ces boulons servaient a regler la hauteur de la table de sciage.
Bah egalement... C'est la meme table
Peuch Non, pas la hauteur, mais l'assiette. Par contre, je viens d’écrire une grosse boulette sur le réglage avec la toupie car la table et le support de la toupie sont soudés ensemble donc ça ne va pas régler grand chose ! C'est vraiment pour régler l'inclinaison par rapport a la scie.
Encore une boulette.. C'est pour régler l'inclinaison par rapport au fut !
Salut, à bien y regarder, ma table de scie est vachement plus haute que mes tables de degauchisseuse, genre 5 mm, du coup, c'est peut-être pas normal...
Même quand tu les montent à fond ? Moi j'arrive tout pile. Mais vraiment tout pile !
Par contre, je n'ai aucune idée de la hauteur à laquelle doit être la table de sortie de degau en utilisation normale... Pour moi, il faut qu'elle soit à la même hauteur que la table de scie car elle peut servir pour faire du format. Ce qui est sur, c'est qu'il faut qu'elles soient coplanaires !
Après, il faut privilégier la coplaneité des tables de degau entre elles que celle avec la table de scie
A priori, d'après ce que j'ai pus lire sur le net, il faut que la table de sortie soit 1mm 1.1mm au dessus du fut
Ben faudra que je me mette à vérifier tout ça bientôt,...

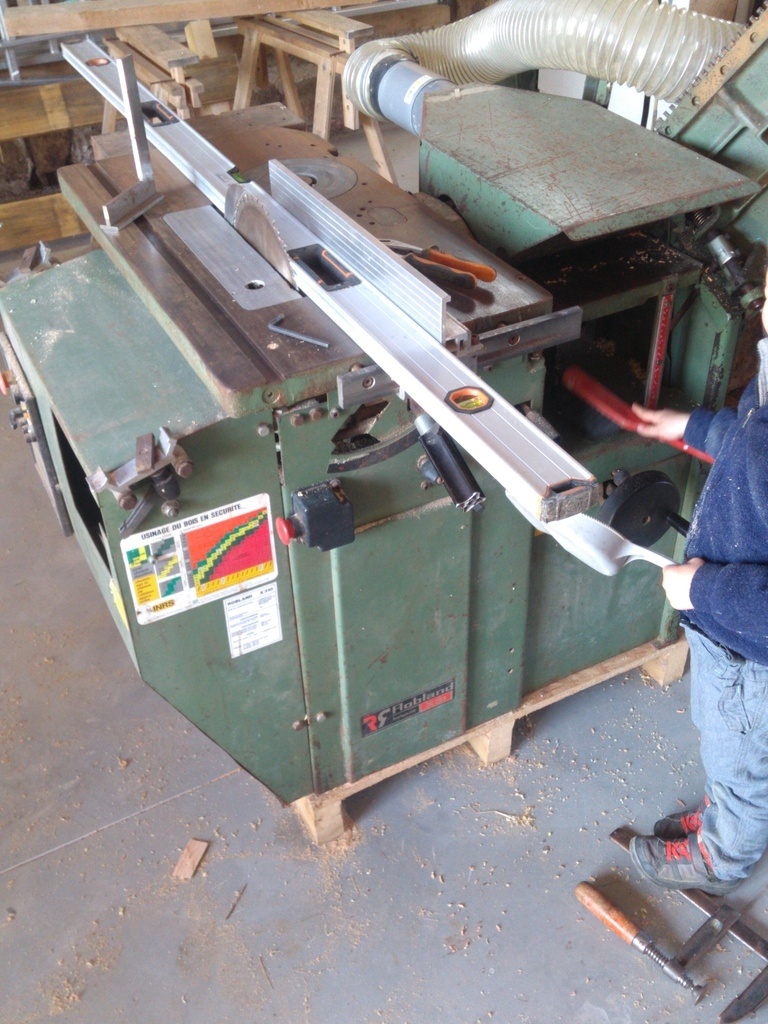

Bon, je viens de me payer un niveau de 1m80, j'espere que ca va faire plus le taf qu'une regle de maçon...
Plus rigide sans aucun doute.
Merci pour tes excellents conseils, je suis ce pas à pas avec beaucoup d'attention.
C'est vraiment difficile ! Faut vraiment reflechir a l'ensemble avant de se lancer. Mais ca y est, je commence a en voir le bout ! Je pense que ca va être assez complet ! Et ca me permet de vraiment faire le tour de la machine pour bien la connaitre.
maj [REGLAGE] Tables de degauchisseuse
maj [REGLAGE] Arbre de toupie
maj [REGLAGE] Table de tronçonnage
bien réalisé !
Salut, j'ai essayé de mettre la table de degauchisseuse au niveau de la table de scie, ça y va sauf que si je règle les fers pour les amener au niveau des tables, ça passe plus...
Quelle boulette j'ai fait chef ???
Salut, il faut que ta table soit 1mm au dessus du fut pour le réglage des fers (en gros les fers sortent d'1mm du fût). Lorsque l'on règle la table pour faire du dégauchissage, elle est plus basse que la table de scie. On règle la table de dégau affleure la table de scie lorsque l'on veut faire de la coupe a format (utilisation du guide de degau sur la table de sortie pour la scie).
Peuch dsl de la réponse un peu tardive !
Salut, pas de soucis, j'étais arrivé à la même conclusion du coup
Sujet très intéressant, surtout que je possède une x260 de la même époque. Du coup je me permets de te poser quelques question. Je viens de remarquer que ma scie bloque quand je coupe, j'ai regardé les courroies et elles sont hs, j'ai donc commandé avec tes références. Ma question est comment fait tu pour enlever et remettre les courroies ? Et je ne vois pas la vis de réglages de tension, aurai tu une photo de cette vis ?
Bonne journée à toi ;)
Salut, je crois que c'est le poids du moteur qui règle la tension pour la scie...
Il me semble que c'est ce que dit la doc.
J'ai réussi à monter les courroies hier, et il y a bien une vis pour tendre les deux courroies en même temps ;)
Bonjour,
Tout d'abord un grand merci pour ce pas à pas qui m'a permis de me mettre (enfin) à faire des réglages corrects sur ma machine que j'ai depuis 3 ans. J'avais déjà trouver ce Guidequi a comme défaut d'être en anglais (bon ça ça passe) et d'utiliser des outils dont je ne dispose pas comme le comparateur.
Un petit point de détail sur le réglage du chariot de tronçonnage. Es-tu sur que le boulon à desserrer soit celui du bâtit ? Sur la mienne, le trou est oblong verticalement sur celui là alors que ceux coté machine permettent un déplacement horizontal.
Salut.
Je me suis posé la mème question que toi du coup j'ai voulue essayer de régler avec les vis de droite sur ta photo.
Et je me suis retrouver avec un problème on décale donc la vis qui part verticalement et qui sert a régler la hauteur de la table. du coup on tord la vis si on force ce qui pourrait contraindre la table.
en tout cas c'est le résultat de mes essais.
Atelier bois couleur Moi aussi j'aurais dit comme toi ! Mais dans le guide du groupe Yahoo lien, il parle bien du boulon du capot. Et apres essai, je suis plutot de cet avis egalement (je ne sais plus pourquoi ca m'avait convaincu)... Le jeu du boulon et du trou permet de faire le reglage. Mais peut etre que tu as raison... Je ne sais pas.
Salut Baptiste,
J'ai la machine et je galéré depuis des mois pour le réglage du chariot à tronçonner.
Je n'ai pas eu de réponse dans le forum d'à côté (MB).
On vient de m'indiquer ton pas à pas ... Mille mercis!
Je n'avais pas remarqué que le boulon du bâti permettait le réglage.je ne suis pas mécanicien...
Bien vu le fer et la rondelle (je n'avais pas pensé au presseur) et j'avais du mal à mesurer...
Dès cette AM je vais ré-essayer! La machine est en excellent état ( à priori plus que la tienne) et j'étais sur le point de la vendre car je n'ai pas reussi les réglages!!!! Petite question :
Pourquoi met-on 1mm d plus au chariot?
Encore merci
Jean-Paul
JPM : 1mm (ou moins...) C'est pour que le morceau de bois qui est sur le chariot passe bien au dessus de la table de scie. Sinon ton morceau de bois va taper dans la table ou frainer ton avance... On a pas besoin qu'il soit affleure, juste coplanaires. Bons réglages et bon courage !
Merci Baptiste,
De " petits réglages " en petit réglages j'arrive à des choses cohérentes...mais quelle galére !
Ceci étant une fois maîtrisée c'est une excellente machine!
Petite question : as tu une astuçe pour regler l'equerrage du guide de la degau quand on s'en sert pour la scie ? Je trouve çette solution plus pratique que le chariot a tronçonner.
Par contre la précision n'est pas terrible! ( beaucoup de jeu dans la visse de fixation)J'utilise une règle posée contre la lame mais c'est assez fastidieux.
Je pense qu'il y a une astuçe que je ne maitrise pas!
Encore merci pour ton tutot .
Jean-Paul
JPM Je ne comprends pas bien ta question. C'est le fait que le guide soit parralele a la lame ou perpendiculaire à la table ? C'est dans la fixation du guide dans la table dans laquelle tu a du jeu ? Ce n'est pas très normal. Pour moi tu n'as pas besoin d'un parallélisme et d'un equerrage d'horloger pour faire du format.
C'est exactement ca il y a du jeu dans la fixation .
Je n'arrive pas à savoir pourquoi.
Jean-Paul
Baptiste,
J'ai une autre question : la " remontée" de la toupie a tendance à se coincer.
Il me faut redescendre puis remonter. J'ai peur d'abîmer le filetage. Il y a manifestement un souci. Peut-être un écrou à resserrer...
Comment accède-t-on à la tige ? Il faut démonter toute la carrosserie ? Les tables ?
J'ai injecter un lubrifiant à base de silicone. Ca à un eu amélioré mais c'est pas top!
Le manuel n'aborde pas cette question.
Merci à toi
JP
bonjour, j'ai la même machine, pour ma part je cherche à améliorer la règle de la scie circulaire qui est trop courte et qui n'est pas d’équerre, avez vous trouvé une solution à ce sujet. je vous remercie pour la réponse.
Salut Othelo,
J’avais effectivement un défaut de parallélisme lorsque j’ai acheté la machine.
Elle se règle très bien avec les vis prévues.
Je place une règle ( bois ou alu)le long de la lame, je desserre les vis, j’applique la règle de la machine le long, je serre les vis ...l’affaire est réglée en 1minute.
Pour la longueur, c’est ( c’était ?) une question de sécurité.Dégagement du bois latéralement.
A priori les normes ont changé car toutes les machines actuelle ont des règles très longues (avec 2 glissières )
Par contre le serrage est pénible...si tu trouves une adaptation par presseur je suis preneur!
Pour ce qui est de la toupie et de la raboteuse ( qui « broutaient » et grinçaient)je ne mettais pas de graisse mais du Téflon ou silicone...depuis quelques temps je pulvérise de W40 et je n’ai plus aucun problème !
Petite astuce la machine se soulève facilement côté scie, un bon calage avec madrier et on peut pulvériser sans souci du W40 sur la vis de la montée descente de la raboteuse.
Pour la toupie la vis est accessible par la fenêtre côté manivelle.
Jean-Paul
Merci beaucoup !
Je vais étudier cette page avec attention, la même vient d'arriver dans mon garage.
Salut Yannoo,
Tu as fait un bon achat.

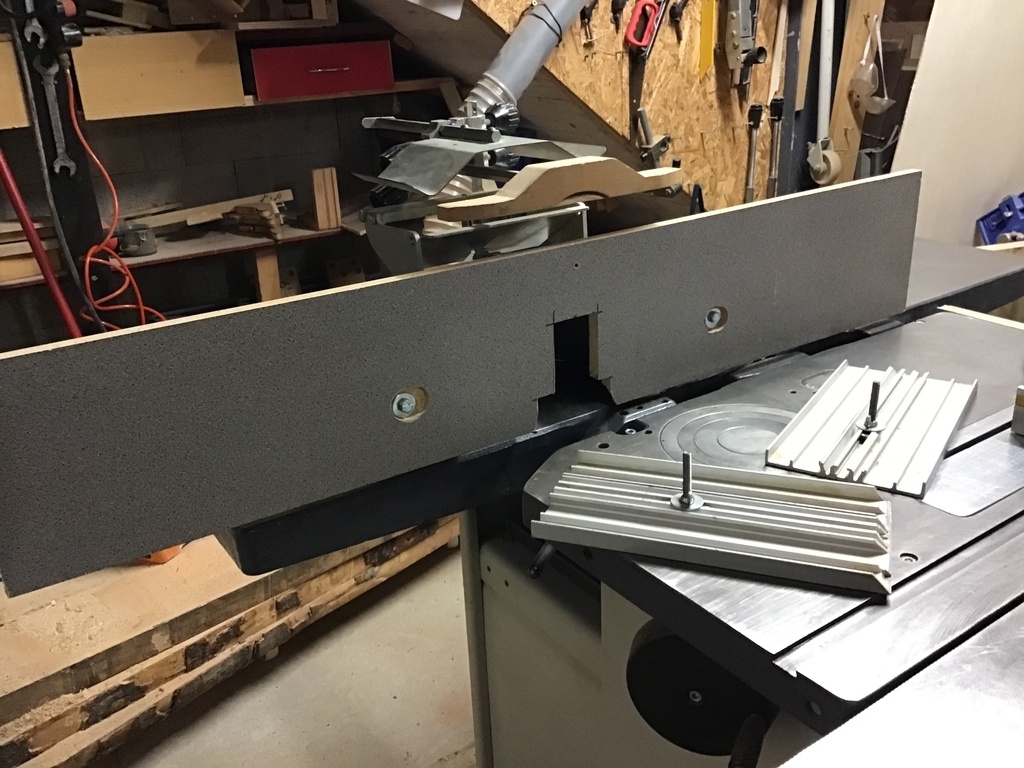

Perso dans les améliorations j'ai fabriqué une table pour travailler en bout d'arbre.
J'en suis tellement satisfait que j'ai vendu ma defonceuse sous table!
Tu as un fil dans MB.
La toupie tourne moins vite qu'une defonceuse mais le travail est très confortable.
Un des inconvénients majeur c'est la présence d'un seul raîl sur la table de la scie. Le chariot de coupe est un peu moins précis que sur les machines plus modernes.
Bienvenu au club!
Jean-Paul
Bonjour
Pour ma part je cherche à améliorer le chariot de coupe qui est trop petit et pas pratique par rapport aux machines actuelles. Donc si vous avez des idées je suis preneur. Merci
De quel chariot de coupe parles tu ?
Le chariot de tronçonnage ?

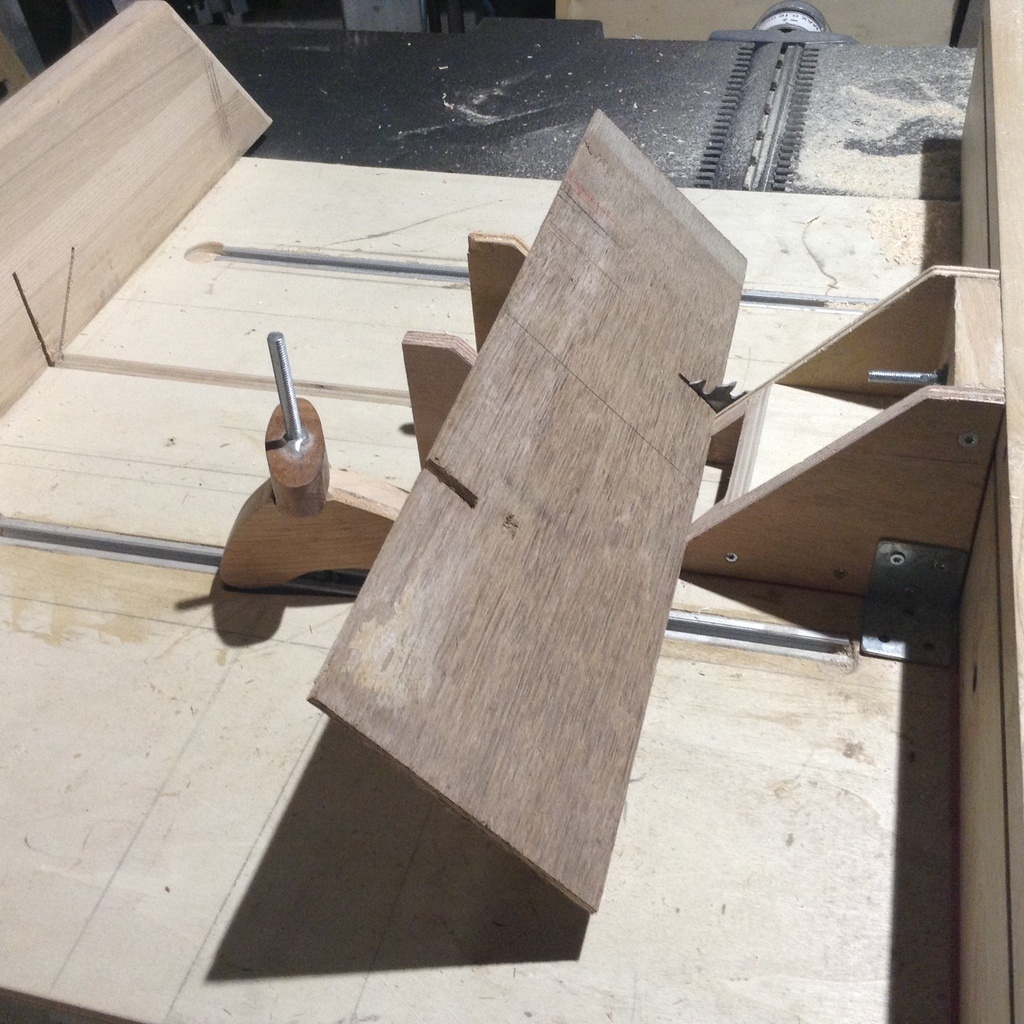

J'ai un chariot de coupe que j'ai fabriqué et j'en suis très content.
Ici équipé d'un support pour incrustation d'angle.
Seul probleme c'est la présence d'un s il raîl.
Sinon avec les 2 raîls pour le tronçonnage tu n'as aucun souci de taille!
Bonjour, c'est le chariot de tronçonnage, sur les machines récentes le chariot est nettement plus pratique, j'ai acheté la mienne neuve il y a longtemps. J aurais bien aimé l améliorer et modifier la règle de la scie qui est trop courte.
Merci pour l'accueil ! (C'est quoi MB ?)
Remise en état des plateaux finie : ponçage 80>120>240>Miror. Manque plus que le Silbergleit pour entretenir la fonte et pour la glisse.
J'ai fait tourner le rabot, c'est les voisins qui vont être content.
Bonjour, je pense que c'est méta bricoleurs, un autre forum interressant...
ADB Air du Bois
MB MetaBricoleur ( forum bricolage / bois / metaux
baptiste61 encore merci pour ce partage. Ayant la même machine cel me permet de faire l’entretien facilement :)
Par contre un réglage reste une énigme pour moi, où est ce fichu boulon pour le réglage de tension des courroies de scie. J’ai beau mettre la scie à 45d je ne le vois pas. Soit je ne l’ai pas soit il est tellement devant mon nez que je ne le vois pas
Merci de ton aide
Le poids du moteur est suffisant comme indiqué dans le mode d'emploi.
Perso je force un tout petit peu.
Pour moi la clé est visible dès que j’incline la lame.
Dans mon cas j’ai du desserré la poule haute pour tendre la courroie qui file de niveau (a l’horizontal) et puis resserrer la vis de poulie.
TristanG , effectivement, je viens de voir que je n'ai mis aucune photo de la vis j'envoie ca dans la journée.
baptiste61 super un grand
merci
TristanG , je ferais un article quand j'aurais un peu de temps. Par contre j'avais vu que toutes les machines n'en sont pas toutes pourvues. Un conseil également, le changement de la courroie est salutaire !
Super merci beaucoup baptiste61. Bon effectivement je n’ai pas ce réglage. Je vais changer les courroies du coup.
TristanG , je te conseille la methode de la ficelle !
Bonjour,
En ces temps délicats, j'ai un peu de temps pour l'entretien des machines, je cherche à savoir si il y a des points de graissage ou de lubrification sur mon combiné. C'est un x260 des années 90.
Bon copeaux a tous et merci pour tous vos partages
Bonjour, sur ces machines il n'y a pas de graissage, il faut régulièrement mettre du w40 ou autre sur les fûts et nettoyer les vis sans fin et rajouter du produit. Bon courage pour la suite du confinement.
othello merci, prends soin de toi et des tiens
L important c'est l entraide et pas seulement avec les événements actuels, c'est mon credo.
Bon courage pour la suite.
Bonjour à tous,
Je suis nouveau sur ce forum que je trouve très enrichissant. Un grand MERCI à son auteur.
J'ai moi aussi une Robland LX 310 de 1999, et j'ai moi aussi profité de cette période pour reprendre les réglages en suivant l'avis éclairé de Baptiste. J'ai un peu galéré pour le réglage de la table de tronçonnage, du coup j'ai apporté une petite modification et je vous la fait partager..
Bien vu !
Bonjour Chris76 ,
ton système permet-il de régler le chariot au 1/10 eme prêt ?
Super système ! Je crois qu'il était dans la doc en anglais non ? Tu m'autorise à le mettre dans mon pas a pas ?
Rouzbi Excusez moi pour le retard des réponses. Pour le réglage au 1/10 éme, tout dépendra de ce que tu prendras comme filetage pour tes vis. Moi j'ai mis du 6x100 ce qui veut dire qu'un tour de vis correspond à 1 mm. Donc pour le 1/10 éme tu devras faire 1/10 éme de tour. Donc à priori, pourquoi pas.
baptiste61 Je ne sais pas pour la doc en anglais, car je ne l'ai pas consulté mais oui, tu peux le mettre dans ton pas à pas sans soucis.
Merci pour le montage Chris76 , je pense que ton astuce va en sauver plus d'un (moi entre autre) tant le réglage de ce chariot est un calvaire sans nom. Tu en as mis sur les 2 cotés ?
Chris76 merci de ta réponse. Je te demande ça car je l'ai réglé ai comparateur. Une misère sans non. Merci de ton partage.
Atelier bois couleur Bonjour, oui j'ai mis le même système des 2 côtés.
Super idée.
J'ai publié quelques réglages basiques et un système de ressort pour le fut de la degau dont je ne suis pas peu fier !
A venir :
Changement des fers et test de degau rabo
Bonjour pour les ressorts, j'ai fait faire des ressorts chez un spécialiste (Aquitaine ressorts), et ils m'ont refait les ressorts à l identiques.
Salut, Rugby1381 demande un fournisseur de pièces. Est ce que quelqu'un a une piste ? Merci
Bjr,
J'ai appelé Robland il y a quelques temps pour des pièces, il m'ont dit de m'adresser aux été Forzi coralieforzi.fr.
merci
Merci Baptiste j’avais pas pensé à mettre un message là
Je n’avais pas vu le message de Chris...excellente idée, même si c’est un peu compliqué à mettre en œuvre.
Jean-Paul
Bonjour Baptiste. Merci pour ce super post.
Sur la mienne, concernant les courroies de scie, une courroie est bcp plus tendue que l'autre. As-tu une idée comment régler la tension indépendament l'une de l'autre ?
Merci bcp
Bonjour Jul, il me s'emble que seul la vis BTR qui se situe en façade de butée de scie sert de tendeur. Ca fonctionne par système de levier pour les deux courroie par contre il faut absolument que les courroie soit de la bonne taille. Le problème est peut-être la ?
Enfin je croit , je te lance juste une piste.
Je plussois ! Sûrement un souci de taille de courroie.
Salut à tous les trois,
Je suis aussi sur le changement de ces courroies et impossible de démonter la poulie double (ni celle de la scie, ni celle de sortie du moteur, celle entre les deux).
Y’a t’il une astuce particulière ?
Merci d’avance
Salut Tristan, je l'ai déjà changé. Mais j'avoue avoir du mal à me souvenir comment j'ai fait.Se qui est sur c'est que je n'est pas rencontré de problème particulier. J'avais ça en regardant la doc pour comprendre la conception.
Bonsoir, Je viens de démonter toutes les courroies et toutes les poulies, j'ai arrosé de dégrippant, puis chauffer un peu les poulies au chalumeau type camping gaz et j'ai utilisé un arrache roulement. C'est venu parfaitement.
Pas forcément besoin de chauffer, mais moi c'était tout rouillé.

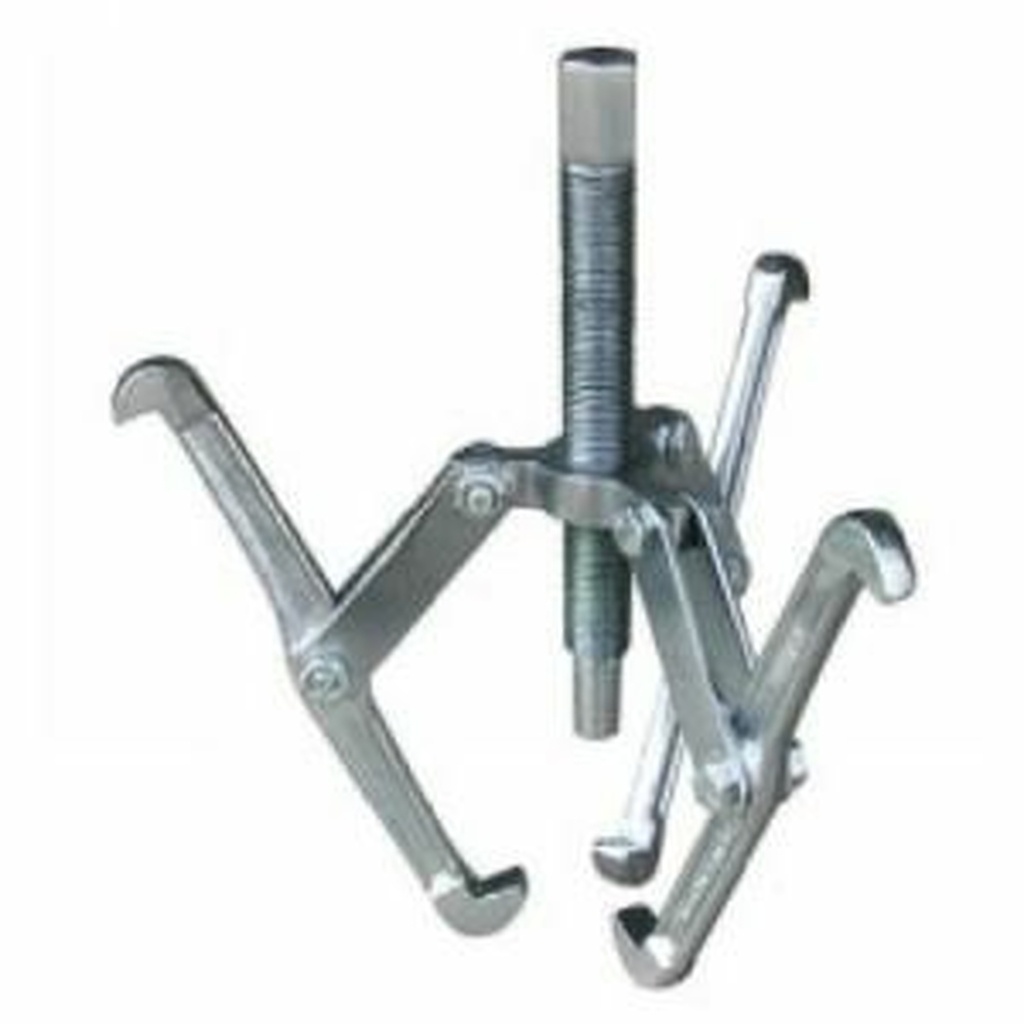

Sans arrache roulement, c'est long et difficile, il faut taper avec du bois un peu partout pour que ça sorte ou faire levier avec des tournevis.
Bonjour et merci pour tous ces conseils, je retape actuellement un X310 bien abimé.
Je n'ai plus le guide parallèle ni de tronçonnage, quelqu'un pourrait-il me faire des photos détaillés de ces pièces ? J'aimerai essayer de m'en inspirer pour en refaire :)
Merci beaucoup !
Salut camelot, je te joint quelques photos dis mois si c'est bien ce que tu veux.
Merci c'est top ! Il est pas nécessaire que le profilé guide soit plus long ? (tant qu'à faire !)
Tu as aussi le guide sur le chariot à tronçonner ?
Tu veux parler du profiler en alu qui est sur le chariot et qui se fixe â la table coulissante et au rond en acier de la table coulissante.
Salut
Je peux aussi te fournir des photos mais celles de Rouzbi sont très bien.
Est ce que tu as le guide de dégau ?
Tu peux l’utiliser comme guide parallèle de la scie.
Il suffit de l’inverser et de le fixer sur les trous prévus.
( ils se voient très bien sur la photo de Rouzbi)
Jean-Paul
Bonjour... ah ! j'ai le guide, enfin je crois. je l'ai pas encore positionné sur la machine. Je vois bien la partie qui coulisse pour régler mais pour l'inverser si tu as un exemple cela m'aiderait effectivement beaucoup !
Il faut le fixer au même endroit sur la machine mais inverser le tube ?
merci !
Non non il se fixe sur les trous à droite de la scie.
Tu n’as rien à inverser.
Ce ne sont pas les trous pour la dégau.
Il faut régulièrement vérifier avec une équerre les angles.
Je te fais une photo demain.
Jean-Paul
Ah je n’y avais pas pensé ! Bonne astuce
Il peut aussi se fixer sur la table de sortie de la degau afin de pouvoir faire du panneau .
Voilà en position guide de scie ( effectivement les trous sont sur la table de sortie de la dégau - votre élément ici
JPM super merci !!
Merci pour ces photos, c'est top, je vais essayer de le refaire. J'ai fini le remontage de la partie scie et rabot/dégau, cela marche bien :)
Par contre, il me manque aussi des éléments sur la table pour mortaise. J'ai la table mais pas il me manque un jeu de glissière, ceux fixés sur la table. J'ai vu ou je pouvais trouver des billes, mais les glissières ? Une idée ?
Bonjour camalot , pour moi la table croisée glisse sans roulement. Juste sur du rond acier plein de 20 mm que tu doit pouvoir acheter. Tu les coupes à longueur percées taraudé et le tour et jouer. Je te joint des photos pour que tu puisse te faire une idée.
Très beau carrelage en passant !
Tout le monde me l'envie! Un Must des garages des années 70.
Pas bête merci ! Je fais des photos ce week pour vous montrer :)
Par un revendeur de machines qui travaille avec Robland.
En général assez cher.
Bon courage
Jean-Paul
Bonjour,
Merci pour tous ces guides très détaillés !
J'ai fait l'acquisition il y a quelques mois d'un combiné Robland X260, que je peux enfin mettre en service (atelier terminé). Par contre l'ancien propriétaire n'avait plus le manuel utilisateur, et je n'arrive pas à trouver quelque chose de complet sur Internet.
Y a-t-il un manuel même succint disponible quelque part pour le remontage des différentes pièces et la mise en service ?
Me conseillez-vous un premier entretien avant de la remettre en route, comme par exempe un graissage de certains éléments ? (axes...)
Merci pour les conseils !
Bonjour,
Merci pour cet article. J'ai aussi pas mal bataillé pour les réglages après un déménagement des mes machines.
Pour ma part je me suis aussi inspiré du manuel d'utilisation que j'ai trouvé en français. Comme cela à l'air d'être difficile à trouver je vous ajoute le lien vers le
Manuel d'utilisation Robland X260/X310 que j'ai mis à disposition sur mon Dropbox.
Bonne lecture.
Cordialement
Merci beaucoup Raskal !
Je voulais mettre la doc en pièce jointe dans le pas a pas mais impossible de mettre un fichier pdf... Boris Beaulant peut être une solution ? Merci.
baptiste61 tu peux le faire que via un plan :)
Boris Beaulant Merci. Je me doutais de ta réponse, je ne voulais pas mettre le bazar ! ;)
baptiste61 il y a déjà pas mal de doc Lurem par là : lairdubois.fr/plans/?q=lurem
Le tout étant surtout de s'assurer d'avoir les droits de publier les documents.
Bonjour.
Merci pour ce pas à pas très bien fait, ça ma pas mal éclairé sur certain réglage.
J'ai un petit souci au niveau de l'arbre de dégau, les vis à tête carré qui tienne les fer sont de plus en plus abimé (j'ai du finir cette fois de les enlever au burin ... !!!)
Quelqu'un aurai une adresse ou un site ou il est possible de les commander.
Merci
Salut,
À priori les ets Forzi sont distributeurs robland.
Donc ils devraient avoir...
Le sav robland m'avait envoye ce contact, coralieforzi.fr.
Espérons que cela fonctionne encore.
Peuch si tu connais Forzi, peut-être peux-tu l'ajouter dans l'annuaire des fournisseurs
Salut
Merci pour l'info, du coup j'ai trouvé l'entreprise Bouton à Bourg-en-Bresse, qui sont également revendeur Robland. J'attend leur retour avant de contacter Forzi.
Bonjour et merci baptiste pour ces précieuses informations!
Quelqu'un à t-il réussi à avoir la main sur le réglage du parallélisme de la scie avec la fente? J'ai environ 1mm de différence entre l'avant et l'arrière de la lame c'est énorme!
Et quand j'essaie de dévisser la vis citée dans le pas à pas je n'ai aucun jeu à moins de faire sortir la "tige" de la gouttière (voir photo) ce qui n'est pas normal.
Merci
Bonjour, je n'ai pas eu l'occasion d'essayer.
Peuch C'est bien vous qui m'avez suggéré l'annonce sur le bon coin?
Bonjour,
Je n'en ai pas souvenir, mais c'est possible...
Cela dit, je pense que ça doit être assez dangereux de mettre des tables de 260 sur une 310, ça laisse 5 cm de fers sans aucune protection.
Il vaut peut-être mieux voir si il est possible d'en trouver des neuves, surtout si on vous a donné la machine le prix n'est peut-être pas trop élevé, même si je n'en ai pas idée.
Peuch 1000 euros neuve sans les poignées de reglage j'ai fait faire un devis.
Peuch 1000€ neuve sans les poignées de réglage. J'ai fai faire un devis
Bonjour a tous,
j'ai une question concernant le combiné a bois ROBLAND X31.Je voudrai savoir si les tables a deguauchir du combiné ROBLAND X26 s'adapteront sur mon X31?
Merci
Je ne crois pas mais à mon avis ce serait dangereux .
Quel intérêt ? Les 310sont voilées?
Jean-Paul
Il me manque les tables a degauchir sur la machine car on me l'a donné dans l'état. Je me demandais juste si j'arrivais a trouver une X210,si ça s'adapterai malgré les 5 cm en moins.
Robland existe toujours il faudrait les contacter.
Tu dois aussi avoir des revendeurs dans ta région.
Jean-Paul
Merci baptiste61 pour ce super pas a pas. j'ai du boulot sur ma X260!!!
Mais petite question complémentaire qui m'a fait arriver sur ton pas a pas:
quand je verrouille la monte de ma lame de scie, la lame pivote vers la droite.
et du coup les réglages sont toujours faux en fonction du serrage que fait sur le verrouillage.
as tu une idée sur la cause ce problème? J'ai essayer de serrer l'axe pivot de monté/descente de la lame mais pas mieux.
Bonjour etzutencorerate, verifie le bon serrage de de ton chassis de scie sur la table. Deux vis allen sur le dessus de la table ! Ce sont les vis qui maintiennent le chassis de scie à la table et leur forme permet le balancement de la scie pour les coupes d'onglet. J'espère que cela pourras t'aider.
bon, j'y suis retourner cette après midi.
et cela ne doit pas être cela. après vérification le châssis de scie (qui bascule) ne bouge pas quand je verrouille la hauteur.
C'est vraiment le bras (X521) qui bouge.
en serrant la vis N1131 plus fort cela diminue beaucoup l'effet.
Mais la manipulation de la poigne de hauteur est devenue très dure.
je cherche encore.
bonjour Etzutencorerate , Je ne me souvient plus trop mais j'avais complètement descendu le bloc de scie tout regraissé et tout remonté. p1507 a peu être du jeu il est fixé sur le x521 par un boulon par contre l’accès est difficile.je te confirme si tu sert trop n 1131 ou n1086 aprés tu rencontre des difficultés de monter et descente de la lame.
pour compléter les informations de ce pas a pas qui me rend un service énorme!!!
merci a toi baptiste61
voici les photos du réglage de coupe 90° et 45° sur la mienne.
Les deux vis sont visser sur la table par dessous de part et d'autre du bloc scie.
pour mieux les voire il faut enlever une petite plaque au dessus de la poigne de scie.
Etzutencorerate Ah d'accord ! Je ne les voyais pas du tout la ces vis ! Je vais voir si mon combiné en est doté ! Merci
Salut Baptiste,
Un grand merci pour ce pas a pas très complet qui m'a déjà bcp servi depuis l'achat de mon x260 en début d'année.
Au final je n'ai pas bien réussi à régler le parallélisme du chariot en inclinant la scie donc j'ai simplement utiliser un serre joint et cela marche très bien.
D'ailleurs pour régler facilement l'assiette du chariot je presse une pièce bien degauchie et très rigide d'une part sur la chariot avec le presseur et d'autre part sur la table avec 2 cales d'épaisseur (d'anciennes cartes téléphonique) et 2 serre joint.
Il ne reste qu'à repositionner le chariot et à serrer.
Je joint 2 photos si ça peut en aider certain.
Encore bravo pour ce pas a pas.
Bonjour, merci beaucoup pour ce fil ! Dans la série réglages du x310j'ai un problème sur l'inclinaison de la circulaire: vers 40 degrés la tige filetée frotte la poulie d'entraînement, du coup ça bloque et abime la courroie. J'ai démonté la tige filetée, l'écrou à l'opposé, essayé différentes positions, rien n'y fait.
Quelqu'un a t il déjà rencontré le problème ?
Je fini par me dire que c'est la poulie tendeur qui est trop reculée... Ce qui veut dire démontage de la table pour y accéder... De l'aide s'il vous plaît :)
Flaab regarde dans le changement de courroie du pas à pas, j'avais remonté la poulie a l'envers ce qui m'a valu une belle détérioration de la tige filetée, dépose de la scie pour extraire la tige et j'ai réussi à ravoir le filetage avec une petite lime tiers point. Envoi une photo de la poulie si tu veux un avis
Flaab j'ai lu un peu vite ton post. Du coup je pencherai pour dire que ta courroie est trop grande ou devenue trop grande ! Du coup change la courroie !
Ne pas se fier aux prescriptions du manuel pour la courroie... Cf le pas à pas
Bonjour et merci d'avoir pris la peine de me répondre :) en effet la poulie semble dans le bon sens mais trop proche (1 cm) de la paroi. Je me disais que peut-être l'ensemble tendeur pouvait être pivoté pour l'eloigner ? Sinon une courroie plus courte effectivement.
Une autre question sur l'entraînement de la raboteuse. Quand j'ai reçu mon x310 il était chaotique, j'ai réglé /équilibré la hauteur à chaque bout des rouleaux entraîneur et lisse et j'ai retendu le galet presseur (cf photo)
Le boulon qui sert d'axe est-il serré chez vous ou le galet est mobile ?
Bons copeaux
Galet tendeur entraînement raboteuse
Flaab Ce ne sont pas les courroies d'origine qui sont normalement lisses et pas crantés je crois. Personnellement, je changerai les 2 courroies. Pour l'entraînement, je ne sais pas, je n'ai pas eu à intervenir (encore) sur le côté raboteuse.
Merci Baptiste61,
Ce sera plus simple de changer les courroies que d'essayer de désaxer le tendeur !
Flaab Pour Sur !
Bonsoir Baptiste, merci beaucoup pour cette mine de renseignements; et moi qui me disais que la différence de niveau (3 mm) des tables de la dégau avec celle de la scie était sans doute normale ! Quelle chance d'avoir un gars comme toi pour nous aider, nous autres simples débutants.Robert
Bonsoir Baptiste61, j'ai suivi ton pas à pas à la lettre...pour ramener la table de la scie parallèle au fût j'ai dû monter beaucoup les deux boulons côté extérieur, du coup je n'arrive plus à régler correctement le chariot de sciage, étant en butée...par ailleurs, la seule façon que j'ai trouvé de mettre la table de sortie de la dégau au niveau de la table de la scie est de la faire monter ce qui obligerai à sortir beaucoup les fers pour qu'ils soient opérationnels...cela te parait il normal ? D'avance merci pour ton aide si précieuse, Robert
Bonsoir Robert
Je possède la machine ( et j’en suis très satisfait).
Ce n’est pas normal !
Il te faut reprendre les réglages...
Pour les fers j’utilise le petit outil « Robland » fourni avec la machine, à mon avis tu ne peux pas jouer sur la hauteur.
Bon courage!
Jean-Paul
Salut et merci pour ton aide; je vais recommencer les réglages et déssérer toutes les vis qui brident la table de sciage sur le chassis de la machine, et pour les fers je pense que le problème est réglé (j'ai commandé chez Forzi, à Aubagne l'outil de réglage. Robert
bbert13 pour le réglage de la table de scie coplanaire au fut, c'est bizarre que tu soit obligé de la monter autant... Concernant la table de sortie de degau, c'est normal que tu sois trop haut pour les fers, il faut la redescendre après les réglages, cf réglages des fers ou la table doit être 1mm au dessus du fut. Dans son utilisation normale, la table de sortie de degau sera en dessous de la table de scie.
Salut Baptiste là tu me rassures pour ce qui concerne la hauteur de la table de dégau; pour la question du réglage par rapport au fût de la table de scie j'ai suivi tes explications (j'ai aussi déssérré les 2 autres vis qui brident la table côté dégau avant de faire le réglage pour donner un peu d'aisance). À l'issue du réglage je me retrouve avec la table de scie tellement haute que je ne peux plus ajuster le chariot (il ne monte pas assez et il semble qu'il y ait aussi une différence dans le plan longitudinal, aux extrémités du guide...) Je vais essayer de faire une photo mais je ne sais pas comment annoter mes photos comme tu le fais avec des flèches rouges etc...Encore merci pour ta patience, Robert
bbert13 c'est vraiment bizarre... Après, on va dire que ce n'est pas un réglage primordial car le côté scie et le côté degau ne travaille pas trop ensemble... Bon courage !
Tu as complètement raison.
Que la table de sortie de la dégau soit plus basse c’est vraiment pas un souci...
Tu vas voir l’outil de réglage est super pratique.
Je te déconseille fortement d’utiliser une autre hauteur de fer.
Jean-Paul
Bonjour.
Merci pour ce fil.
J'ai résolu mon problème de scie circulaire en changeant de courroie;
Par contre, je n'ai pas utilisé les mêmes que celles identifiées dans l'article.
Au final, mes courroies ont +/- la même tension. Mon problème d'origine était que j'en avais toujours une trop tendue et une pas assez tendue (même en ajustant la vis BTR). Maintenant, l'équilibre est Ok.
Ma scie fonctionne vachement mieux (plus de "patinage de courroie" lors du délignage par exemple).
Encore merci baptiste61
jul le changement de courroie c'est radical
En effet. Et honnêtement, je ne pensais pas obtenir une telle différence. 1000xMerci
Bonjour baptiste61 et les autres.
J'ai un problème avec mon couteau diviseur sur la scie. Sa pièce de support X536 sur l'image tourne autour de l'axe de la lame. Même en serrant à fond N1056.
Le circlips
N7750 semble ne plus bien être positionné.
Est-ce que qqun sait comment dévisser l'axe de la lame ? Histoire de tout bien repositionner. Comment sort t'on l'axe ?
D'avance merci
Aucune idée...
la pièce x 536 est libre car elle se déplace selon le principe du parallélogramme avec en point fixe la vis N 1056 , la barre X522 et l'autre vis 1052 a l'autre bout de la barre .L'axe est maintenue avec la vis pointeau N 5335 .
Bonjours j’ai hérité du machine à bois robland x 310
J’aimerais savoir quel prix là vendre merci
Bonjour,
Fais un petit tour sur le boncoin pour te rendre-compte du marché, c'est intéressant. Si elle est en mono ou tri, ça peut jouer aussi.
Un coup d'aspi et de rangement pourrait nous aider à mieux voir l'équipement, et la mettre en valeur.
Dans l'absolue, 2000€ c'est pas déconnant.
Bonsoir, si elle est complètement fonctionnelle et qu'il ne manque aucune pièce (caches, protections, petites pièces très chères et difficiles à trouver) je dirais qu'avec son aspiration elle devrait bien se vendre à 2000 €. Robert
J’ai payé la mienne bien plus cher 3500€...sans l’aspi.
)
Tout dépend de son état ( tables rouillées, accessoires? Réglages etc.).
A priori tu n’as pas la mortaiseuse. Ni la prolongation de table .
Les accessoires coûtent une fortune ( ne pas les égarer...)
As tu des outils de toupillage ?
Jean-Paul
PS éviter de laisser les outils en fer sur les tables( truelle par ex
Si si la mortaiseuse est là !
Je viens d’ère-regarder les photos...effectivement elle est cachée par le chargeur.
Vue l’état qui semble bon tu peux demander 3000€
Est elle en 220v ?
Jean-Paul
Moi 1800 de mémoire pour une affaire... Avec aspi. Un gros boulot de nettoyage.
)
Je suis d'accord pour 3000 prix fort (sauf si tu habites près de chez moi 500 fera l'affaire
salut tous ! bien content de trouver cette page ! je viens d'acheter un vieux robland X310 a 500 euro ! gros taff pour le remettre en état, mais j'ai de l'huile de coude ;) il me manque pas mal de pieces notament les courroies pour la dégo/rabot , auriez vs la ref, ( même model que batiste61) et je dois restaurer les connexion, bouton arret ...connecteur , auriez vs des doc des shémas svp merci !!! c'est quelque chose mais une belle aventure !
Salut tom13.
Baptiste61 a mis en téléchargement le pdf que l'on trouve dans le plan associé en bas.
merci je cherche mais je trouve pas, chapitre " manuel du combiné il y a que la page de couverture et je ne vois pas de lien pour télécharger.. il y a quelques images des plans en éclaté mais il n'y a pas l'élec. tu saurais m'indiquer plus précisément stp , merci etzutencorrate.
Etzutencorerate ah! trouvé en anglais !
tom13 il est en PDF ici
J’ai la doc en français et les plans.
N’hésite pas en mp.
Jean-Paul
tom13
Quand tu est dans le plan avec la page de couverture du manuel sur la droite tu as "telecharger le plan". cela telecharge un ZIP avec tout ce qu'il faut dedans.
Olala vous êtes genial merci!
Yop, je doit changer mon contacteur (je suis en 380v)
L un de vous a déjà eu a le faire ?quel model acheter
Je fouille sur les internet et je trouve pas de model similair.
Bonjour tom13 et bienvenue dans la fabuleuse aventure de la remise en état d'un combiné ! Tu passes en 380 ou tu passes en 220 ?
electrotechniq...260-380-sur-220 Si cela t'aide.
Je suis en 380v et je veux rester en 380v, mon contacteur est cassé je veux le changer, a l intérieur c est une bobine en 380v et je trouve que des contacteur en 24v ou 230 v,
Merci pour le lien je vais regarder ça ;)
J ai contacté robland aussi, j a> votre citation icittends des news
. le manuel fr que tu as partagé,a les même ref que ton combi malgré qu il est quelque années de plus ?
Merci a vous pour les réponses ! :)
salut tom13 ,
tu est sur de ton coup pour le contacteur 380V? Sur tout les plan électrique du manuel le contacteur K1 a sa bobine sur le 24V après le transfo.
Il est séparé en deux partie une pour les contacts et une partie pour la bobine en série avec toutes les sécurités.
Etzutencorerate hello ( je suis novice en elec pour mieux me contextualiser) , ducoup j'ai démonté le contacteur et autour de la bobine il y a un ruban qui la recouvre sur lequel est inscrit 380V. je n'est pas de manuel et celui que j'ai trouvé en pdf sur ce forum est pour un model plus a récent je pense, où les contacteurs, bouton et autres sont en 24V.

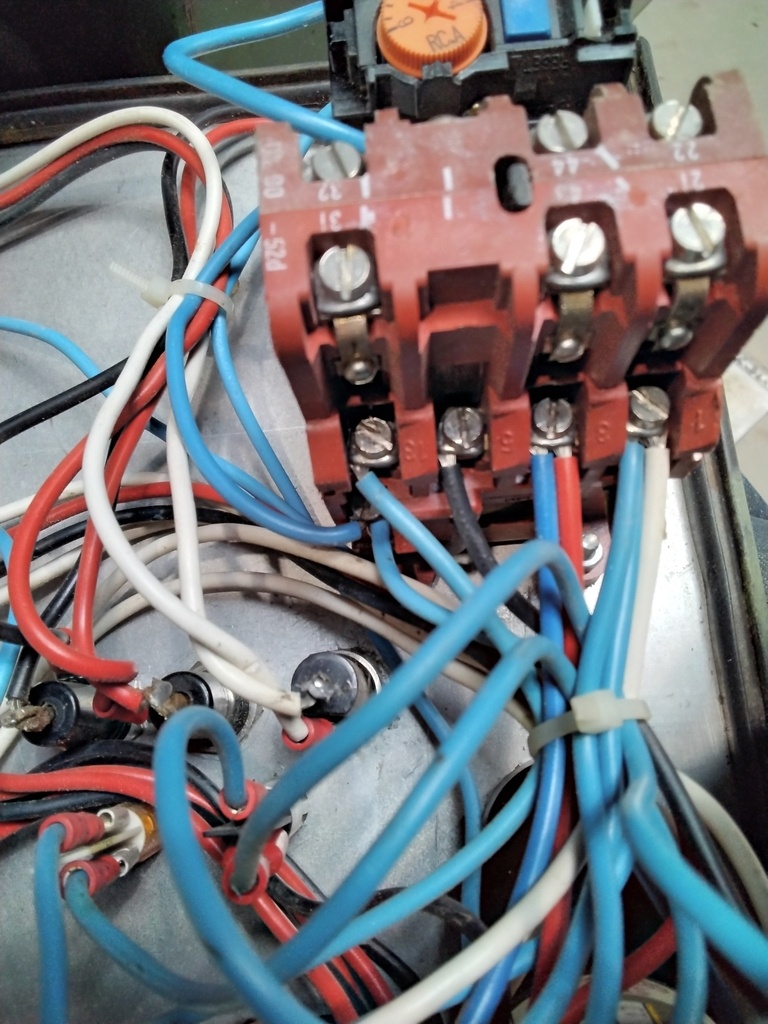

Etzutencorerate voila la bete, je pense qu'il n'y a meme pas de transfo nn ?
Comme la mienne...pas de numérotation des fils!
Je me suis fait reprendre parles metas...c’est un sélecteur, pas un commutateur!
Le mien est HS j’ai été amené à schunter un contact.
Si tu trouves une référence peux tu me l’a transmettre en MP ( moi je suis en 220V)
Merci
Jean-Paul
salut tom13
Je suis allée ouvrir la mienne est effectivement j'ai la même chose que toi!!
si il y a un transfo il est bien caché.
en cherchant un contacteur en 380V ,j'ai trouver ça:
materielelectr...ne-p-95533.html
Je ne sait pas si c'est le bon modèle pour notre cas, c'est juste un exemple. il y a l'air d'en avoir en bobine 380V.
Après es tu sur que cela vient du contacteur et pas d'une sécurité car si une sécurité est enclenche aucun moteur ne démarre.
Etzutencorerate salut ! alors j'en ai acheter un trouvé sur manomano.. je le monte la semaine pro je vous dirais si ça marche, ;p ( je n'ai aucune securité hehe tout a été enlevé, là je refait le cablage, j'ai racheté les bouton d'arret d'urgence et tout,
Si tu as trouvé le sélecteur je suis preneur du lien ( si ça marche
)
Jean-Paul
Yop j ai presque tout rebranché j attend l interrupteur sélecteur rotatif et je demarerrais la bécane je vs dirais, en attendant j ai besoin des deux courroies de la dégo, j ai reçu un devis du fournisseur belge un peu cher je trouve, 55 euro plus 30 de frais de port.. quand pensez-vous, des plans ?
Les pièces détachées Robland sont hors de prix.
Tu dois pouvoir trouver moins cher.
Je ne comprends pas pour les plans?
Jean-Paul
tom13 les courroies j'ai du en prendre chez oscaro (oui oui lls vendent des courroies ), tridistribution et rsparticulier (pas de frais de livraison si on commande le week-ends).
JPM Bonjour pour trouver des pièces Robland c est galère et le prix est exorbitant, je recherche toujours le mandrin de mortaiseuse à mèches, toujours pas trouvé !
Pour les courroies j avais trouvé chez un réparateur agricole pour bien moins cher.
ce week-end j'ai eu du temps, pour être a l'atelier du coup je suis passer a cotés du manuel de ma x260 et je l'ai ouvert pour vérifier le schémas électrique.
Et effectivement il n'y a pas de transfo sur le plan.
remarque c'est le manuel donnée avec ma combiné qui n'a pas de transfo donc c'est plutôt normal vue que je n'ai pas vus de transfo sur la mienne.
Donc voici un scan de la page.
Salut baptiste61, merci beaucoup pour ce pas-à-pas qui est une mine d'or pour les détenteurs de Robland x310 !
Je viens d'en acheter une et il me manque la vis et le capuchon de bout d'arbre de toupie, est-ce que par chance tu sais si l'arbre est fileté en M14 ou en M16 ?
Je trouve les deux références dispo sur internet (probois-machin...0789690141.html et probois-machin...1589043467.html par exemple) et malheureusement je n'ai pas ma machine à disposition pour mesurer.
Salut b4stien sur la mienne (X260 verte) c'est du M14.
Merci beaucoup !
Bonjour,
J’ai fait une réponse qui est parti mais je ne retrouve pas ....
Donc je recommence. Pourquoi faite vous référence au point 1 à la table pour régler la dego alors même que la table n'est pas fixe ? Il me semble que la référence devrait être les chapeaux de roulement du fut de la dego car fixe. Ensuite on déroule votre tuto
web.hypersurf....landSetUp1.html
Pour info comme j'ai aussi un problème de scie non parallèle j'ai tout démonté. La pièce X 509 était usé 10.5 (0.5 de jeux) pour une vis de 10. J’ai réalésé et chemisé à la cote. La pièce X 511 idem. J'attends les roulements et courroies pour remonter. Pas de réglage selon moi sur les vis 1068 avant arrière ...
Je profite de mon intervention pour vous remercier de l'accueil et demander si une personne a la doc du combi X 260 (sans tension de courroie de la scie des années 80 verte).
Merci
salut snac j'ai la doc papier d'origine de la mienne qui est une verte de 198?.
je fias un scan complet des que je peux.
Si tu veut une page en premier dis le.
Etzutencorerate Merci bien! Moi aussi sur la bécane juste 198?? J'attends avec impatiente Les scan.
salut snac
je viens de publier le manuel, j’espère ne pas avoir oublié de pages car au bout d'un moment cela devient un peu pénible.
Salut Etzutencorerate,
Merci pour ta contribution !
.
Sans vouloir te commander, j'ai justement ajouté une section Outils pour ne plus mettre les notices dans les plans
Plus d'infos :
Je me suis donc permis de déplacer ton plan dans une fiche spéciale pour la machine X310.
Etzutencorerate Bonsoir,je ne trouve pas ta publication. (J'apprécie ton boulot tu a bien la doc X260...) ?
snac la notice est là
lairdubois.fr/...dge/value/20281
Super ce doc montre donc Bien que les premiers modèles avaient la table croisé de la mortaiseuse sur roulements et queue d'aronde. Mais sur les plans la scie a un tendeur, j'ai un modèle plus vieux . ? Il me manque le capot de protection metal qui se fixe en bout de la barre du guide de dégo ( un U en tôle) qui peut me donner des côte de cette pièce pour la refaire. Merci à tous.
Etzutencorerate Je remonte à ton message pour te dire merci !
Non Boris Beaulant tu ne me commande pas.
tu es le gardien du temple. Et vous faite un tel boulot pour amélioré encore ce qui est déjà super que je ne lui fait pas honneur.
Salut Baptiste,
peux-tu m'expliquer comment tu utilise la toupie en mode tenoneuse? avec une plaque à tenoner ou bien est-ce que tu fixe ta pièce directement sur le chariot?
Si la pièce n'est pas trop petite, je fais directement avec le chariot. Sinon je passe par la scie à ruban + scie de la Robland.
Merci M'sieur
Euh ! Je les fait selon ta méthode ! A la circulaire
Mais je n'ai pas eu trop l'occasion de faire des petits tenons... Sinon oui, maintenant que j'ai une scie a ruban réglée affûtée et avouée je les ferai a la ruban pour du tenons droit, peut être scie a ruban pour commencer et scie japonaise pour terminer des tenons avec angle avec un arasement a la scie radiale. La toupie j'ai pas trop touché encore... J'ai essayé mais beaucoup de réglages et a chaque fois le résultat pas top et je me suis fait un peu peur des fois...
Maillien Michael avoyée
Bonsoir, perso je fixe la pièce sur le plateau coulissant (petit modèle) coincée contre le guide et bloquée par le presseur? Cldt, Robert
Merci M'sieur
Même chose pour moi.
J’utilise aussi un chariot-traîneau avec un guide sur le rail de la machine.
J’ai acheté des petits presseurs chinois très utiles.
Après la mortaiseuse c’est la toupie que j’utilise le moins.
Jean-Paul
Oui très bien le chariot !
Salut Baptiste, est-ce que tu as déjà monté une lame "Dado" sur ta Robland x31?
Michael , ta question m’intéresse aussi.
Perso j’ai regardé mais l’axe est très court. (Les lames dados sont hors budget pour moi).Je ne sais pas comment le démonter.Sinon j’aurais essayé d’accoler 2 lames identiques de petit diamètre.je sais que c’est interdit en Europe mais autorisé aux USA… où il n’y a pas plus d’accident ( sauf information contraire). Je n’ai pas trouvé d’infos supplémentaires d’accidentalogie.
S’il y avait beaucoup d’accidents compte tenu de l’état d’esprit procédurié de la société américaine çà se saurait
Ce n’est que mon avis et ça n’engage que moi.
Jean-Paul
Bonjour Baptiste. Toi qui connais par cœur cette machine. Sais tu me dire si elle peux se démonte suffisamment pour passer une porte de 84 cm de largeur. Quelles sont les dimensions au sol du bâti ? Je suis en passe d'en acheter une d'accaz si çà passe par ma porte.
Merci d'avance pour ton retour

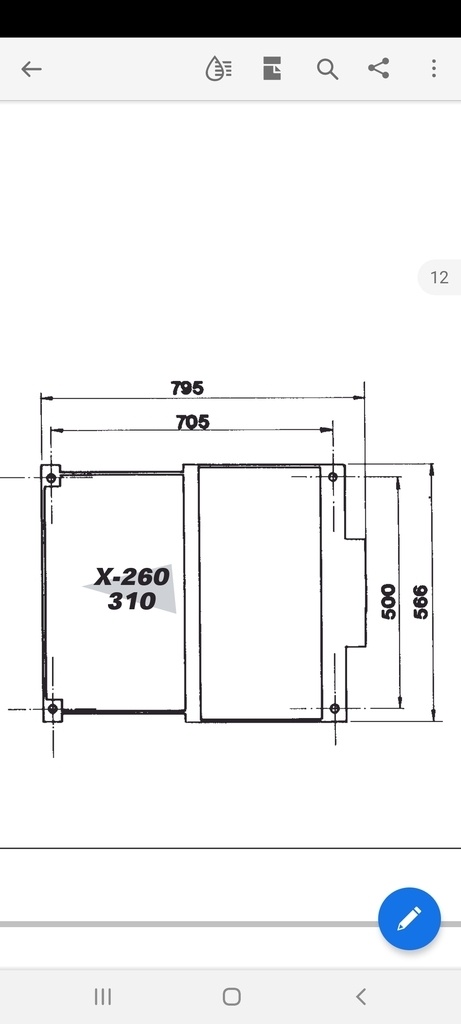

Voici l'encombrement du corps de la machine sans les tables a degauchir et sans le chariot
Plus précisément comme ceci.
Merci
Vu comme ça, ça pourrait passer.
Meilleur vœux pour cette année 2022 !
Merci, meilleurs voeux à vous...
Bonjour, meilleurs vœux a tous.
ma question est es que certains d'entre vous auraient des site ou l'on peut commander des guides de la toupie sur une robland x310. car je n'arrive pas a trouve (année 80/90).
Merci d'avance.
Bonne année à toutes et tous.
Pourquoi tu ne fabriques pas un guide continue ?
C’est ce que j’ai fait sur la mienne et ça marche très bien.
Qu’est-ce qui te manque ?
Si tu veux des photos ou des cotes tu m’envoies un mp.
Jean-Paul
Bonjour, meilleurs vœux,
Je suis bien fana de voir comment tu as fait ton guide continu...
Merci
À toute fin utile, J'ai eu un accident sur ma x260, le rotacteur de mise en route à cassé du coup j'ai refait la pièce cassée à l'aide d'une imprimante 3d....ça fonctionne..du coup si qqu'un à besoin.....
Bonjour,
Après avoir étudié la fabrication de guides en chêne je me suis tourné vers des guides que j'avais déjà utilisé aux Arts et Métiers et qui me semblent plus sécurisants par rapport à ceux d'origine. C'est plus onéreux... on peut pas tout avoir mais on va dire que je me suis fait plaisir.
Cela nécessite un peu d'adaptation mais cela en vaut vraiment la peine à mon humble avis.
Guide Aigner
Cordialement
raskal Bonjour, il est tes bien nous en avons un sur la toupie à l'atelier mais le prix est inabordable pour un particulier à moins dans avoir les moyens, merci ,pour la partage.
Voilà les photos du guide continu. Très simple et très pratique .
J’ai fabriqué un guide d’usinage qui coulisse et qui me sert à brider mes pièces.
Planche de récup…coût 0!
J’ai déjà répondu mais je ne trouve pas où.
Jean-Paul
Bien compris, merci beaucoup !
Meilleurs voeux 2022 à tous. quelqu'un serait-il ou je peux me procurer une couteaux diviseur pour une x260 ?
Bonjour, je cherche toujours le mandrin de mortaiseuse à mèches pour le combiné, celui que j'ai, est fichu et n ai pas réparable. Chez Robland c'est très cher, je ne sais pas où en trouver un ailleurs, je vous remercie pour la réponse et bonne journée.
Je sais pas si c'est dans tes prix mais il y à ca .
leboncoin.fr/b.../1772935843.htm
Merci beaucoup pour la réponse, c'est sympa, j ai regardé et c'est un modèle pour K et j'ai une X, dommage. Je continue la recherche.
Dommage. En même j'aurais été surpris que tu n'est le reflex de chercher sur le boncoin.
Salut à tous. est ce que quelqu’un pourrait me faire une photo des bagues de toupie et surtout de l’écrou finale sur une K31. je ne les ai pas eu avec ma machine d’occasion. est-ce standard? ou peut on trouver ça ?
Merci d’avance
baptiste61 Bonjour !
Petites questions par rapport au réglage de la table de scie toupie par rapport au fut.
Doit on dévisser les 4 vis sur le dessus de la table ou seulement les 2 cotés chariot (visser dans les cales) ?
Et pour l'étape 6 , "vérifier la planeité en long , large et diagonale" , il faut le faire par rapport au fut ? la table en elle meme est forcément plane non ?
Alors non, pas forcément. J'ai aussi une Robland x310 et sur ma table de sortie de deguau perso j'ai un manque de matière de 0.1 ou 0.2mm (je n'ai pas encore pu mesurer) au milieu.
À ce stade je ne sais pas encore si c'est grave et si c'est réparable (j'ai vaguement lu des choses sur le fait de faire "rectifier" la table avec une meuleuse mais je n'ai aucune idée de si c'est faisable et chez qui faire faire ça).
Kinoo017 De mémoire, le fait de jouer sur 4 points de la table de scie, cela peut la déformer un peu, et j'ai le souvenir d'avoir eu une table un peu voilée pendant ce réglage. Pour les vis je ne me souviens plus... De mémoire les 2 côté chariot car je crois que les autres n'ont pas de réglage.
Oui cest ca, côté degau ça se visse sur la bati donc j'imagine que c'est le point d'équilibre entre la table de scie et le fut . J'avais tout dévissé au début mais je n'y arrivais pas. J'ai essayé hier soir juste en dévissant côté chariot et ca ete .
En tout cas , merci beaucoup pour ton travail. Pour un néophyte comme moi, ça aide beaucoup !
J'avance sur le réglage de mes tables. Ma table de scie est bonne , l'extrémité de mes tables de degau sont bonnes mais au niveau du fut elles "tombent" d'1mm environ et je ne comprend pas comment les remontées de ce coté là. Des idées ?
En exagèré, ca donne ca.
Si je comprend bien c'est a l’étape 5 du réglage de la table de dégauchisseuse ou il indique comment le coriger.
Hello,
baptiste61 Super ce pas à pas... beau travail de pédagogie :) MERCI!
J'ai commencé à régler mon X31 cette semaine, je suis arrivé a un résultat très satisfaisant sur la planéité des tables. J'ai moins d'un 10éme mm de différence de hauteur entre les deux extrémités quand je mesure l'espace entre mon fut et la règle posée la table de scie et la même lorsque la regle est posée a plat sur la table d'entrée et sortie de la dégau... Bref, très bien MAIS...
Je n'arrive pas a avoir ma table de sortie parallèle a mon fut. le coin coté charnière est environ 2mm plus proche que le coin coté table de scie... Pour rectifier ca il faudrait que je fasse pivoter son cul de gauche a droite mais en restant dans le meme plan horizontal qui lui est impec! Je ne sais pas comment faire ca, et je me demande dans quelle mesure c'est vraiment important? en l'état ca veut juste dire que la lame coté charnière attaque le bois avant la lame coté table de scie, mais elles le font dans le même plan donc enlève la même matière... Je me demande meme presque si ce décalage est pas fait exprès, comme on le voit sur certains rabo pour que la lame attaque le bois avec un léger angle... Quelqu'un pour éclairer ma lanterne?
Si même c'est pas quelque chose de normal, n'ai-je pas plutot interet à garder cet angle si ma planéité est parfaite (
), plutôt que de risquer de faire pire que mieux?
Merci d'avance!
Antoine
Salut à tous. Est ce que l’un d’entre vous a tenté ses réglages sur une K31 ou K27? J’ai une K31 et je ne trouve qu’une seule vis de réglage pour la table de scie toupie donc impossible de régler par rapport au fut.
Salut baptiste61 J'ai bien dû relire ce pas à pas 3-4 fois et pris le portable à l'atelier tellemement ce pas à pas est riche; merci à toi.
Concernant le réglage des boulons de verrouillages des tables de dégau (étape 16), j'ai un peu de mal. Si trop relevés, le serrage ne s'effectue pas suffisament. Si trop bas, le serrage a tendance à déplacer légèrement les tables de sorte qu'elles ne sont plus coplanaires. As-tu observé cela aussi ? Je n'ai pas réussi à trouver le compromis idéal.
Hello,
J avais le même souci... Et vu la config de la poignée de serrage c est pas étonnant en fait. Ensuite je suis tombé sur une vidéo d un mec qui fait aussi ces réglages (en anglais, et sorry impo de remettre la main dessus). Ce que lui fait c est qu il régle la finition avec la sécurité serrée... Et c est pas con, de cette manière le poils de couille que tu perds se fait lorsque tu déverrouilles mais quand tu verouille ça se remet nickel! Perso j ai fait ça avec tout mes guide tout mes réglages et il n'y a que comme ça que j'ai trouvé les compromis et les réglages qui me plaisent.
Faut dire ce qu'il est, cette machine est une crasse à régler, les ingés ont sans doute dû trouver leur diplôme dans un happymeal. Mais une fois réglée...
Bon chance
AntoineW Merci ! J'avais l'impression qu'il fallait forcer sur les réglages pour vraiment faire bouger la table quand elle était serrée - sans doute que j'avais serré trop fort (enfin, écrou trop bas); d'où ma logique de la déserrer. J'avoue en avoir un peu plein le c... de ces réglages. La semaine passée, c'est la courroie de la scie qui a laché; une crasse à remettre en place surtout lorsque le bloc scie se détache de la table. Qui plus est, les nouvelles commandées sont un tout petit peu trop lâches et le sciage n'est pas bon. Je serai encore bon à commander chez un revendeur Robland.
Olistan Salut,
pour les courroies j'ai eu le même souci et, again, je suis tombé sur un gars qui a fait toute une analyse essais/erreur sur les courroies et qui en est arrivé a la conclusion que celles recommandées dans le manuel sont pas top!!!
Je me suis laissé tenté d'essayer ce qu'il disait, j'ai pris les meme que lui, et c'est un bonheur! Le jour et la nuit! Je vais regarder les ref et je les envoie (ce soir ou demain, je ne suis pas chez moi actuellement)
Antoine
Salut AntoineW Super, merci. Je viens justement d'appeler le revendeur Robland pour une offre de prix. Ce qui est embêtant avec une courroie un peu trop longue, tu as beau serrer la vis pour les tendre (et même rajouter des boulons pour augmenter la course), elle vient frotter contre une barre du triangle fixe car elle dépasse légèrement de la george...
AntoineW est-ce que tu as le lien vers cet article (et oui, preneur de la référence de la courroie !) ?
Alors pour ma part j ai mis une spz 670 (la z25) et la spz578 (z21)
L article dont je parle c'est en fait une discussion sur un forum forum-lescopea...obland-X310.htm.
Ça fait 4-5 semaines que j ai changé, et c'est du bonheur
Voilà
Aussi ce ne sont pas les robland, j ai également essaye d avoir les info la seule réponse du "service" commerciale robland a été : "bonjour monsieur, merci de contacter le revendeur robland le plus proche de chez vous"... Okkk, bon au moins il a dit bonjour, pour le service on repassera. Et le revendeur, BHA en vrai j'attends toujours son devis pour le kit de déplacement, depuis début juillet donc au final je suis pas passé par eux !
Merci AntoineW ! En lisant ton post sur 'les copeaux', je me retrouve exactement dans la même situation; induit en erreur par la doc Robland de la lx310, puis j'ai acheté les 10600 et 10700 telles que préconisées par IndustrialProducts. Vu qu'ils ont été réactifs lors de ma commande, je vais leur envoyer un gentil petit message pour dire que cela ne va pas.
J'ai eu un devis via mon revendeur Robland (Jambes Machines; j'avais déjà aussi essayé en direct ;-) ) Ils y spécifient:
Le tout pour 48.8 € HTVA...
Tu mentionnes avoir commandé des:
S'agit-il de trapézoidales lisses (préconisé par IndustrialProducts) ou de crantées (ce que j'avais pour une et illustré dans doc Robland). Sur le site d'IndustrialProducts, je vois, pour les z10*6 lisses, que la z21 fait 530/552 et la z25 635/657, soit encore autre chose que tes mesures.
Bref, vu que je ne suis pas à l'aise avec tout cela et que je n'ai pas envie de me replanter, pourrais-tu me donner les liens/refs exactes de celles que tu as adopté ? Merci beaucoup !
En fait je partais aussi pour les lisses quand j'ai été chez mon revendeur et c'est lui qui m'a conseillé les crantés. Il m a dit que prendre les lisses c'était con car les cranté (qui ont les meme dimension) sont plus souples et donc vivent plus lgtps qu'il ne vendait quasi plus de lisses, et que toute manière c'est les cotés qui sont importants car la base de la courroie n'est pas sensée toucher le fond de la gorge de la poulie. Comme j'avais déjà entendu ca, je lui ai fait confiance et pour le moment je regrette pas ^^
Attention ce que je te dis ici c'est un avis d'amateur, qui s'est un peu renseigné, qui a choisi et qui finalement est tres satisfait de ce qu'il a prit. En aucun cas je ne prétend que c'est LA solution et que c'est la méthode la plus juste! Simplement que moi, a mon échelle je suis tres bien comme ca.
je ne me souviens pas du prix mais je pense pas avoir payé plus de 25-30€ TVAC pour les deux.
Je ne sais pas dans quel coin tu es, mais si tu es entre Liège et Namur moi c'est chez Lekeu à Ampsin que j'ai trouvé mon bonheur (un vieux de la vielle qui a à peut prêt tout en pièce détachée pour machines à bois
En relisant les caractéristiques effectivement XPZ c'est la meme chose que SPZ mais version cranté. Hier en checkant sur ma machine (car je n'avais plus en tete le nom exact) il est bien indiqué SPZ (Z c'est ce qui est important au final = 9.7 mm) mais je t'assure qu'elles sont crantées... j'essayerai de faire une photo pour prouver mes dire si tu as un doute ^^ (et en meme tant je recheckerai, la visibilité est pas top, aurais-je lu un S a la place du X ?! j'en doute mais je checke ce soir)
Olistan j ai bien checké ce sont bien des spz mais crantées... Voici une photo. (Sorry pour la qualité mais c est pas super conçu pour la photographie tu seras indulgent)
La suite
OK, super, un tout grand merci. On a bien fait de vérifier car ce sont des Z25 1/2 (et non z25) et des z21 3/4 (et non z21). En cherchant dans les docs IndustrialProducts, je m'y perds de trop... Bref, je viens d'accepter le devis de Jambes machine (courroie qui vaut 9 € mais revendue à 23 €...). Au moins, je pourrai les renvoyer sans scrupule si cela ne convient pas !
Merci encore pour ton aide
Je viens de recevoir mes courroies via le revendeur Robland. Elles fonctionnent parfaitement. J'ai aussi notifié à Industrial Products le problème de référence concernant leurs courroies. Mon contact fut on ne peut plus honnête et courtois et m'a renvoyé de lui-même des XPZ600 et XPZ700. Une telle honnêteté est à souligner et est le propre des 'petites' structures. Merci à lui.
Salut à tous !
J'ai un petit probleme avec le capot d'évacuation des copaux , l'axe sort de son logement...
(Oui parce que je trouve qu'on n'utilise pas assez ce smiley sur ce site)
Quelqu'un peut m'envoyer une photo de ce capot quand il est en position degau svp ? Ou je pourrais bien voir comment l'axe rentre de chaque coté.
Merci
salut Kinoo. Ca ressemble à ça sur un K31.
Merci Benoit95 mais sur ma X310 c'est pas comme ça...
Il y a un axe pris de chaque coté dans des logements avec une vis qui vient en pression sur l'axe de l'exterieur du bati.
Mon proble c'est que l'axe sort de ses logements et comme c'est relier a un contacteur de securité , ca arrive que ça s'arrete ou l'axe se fout de travers et ca coince mes pieces quand je rabote.. Je vais faire une photo
Voila l'axe qui m'e*** !
Jai l'impression que les anti recul viennent forcer sur lui et qu'il sort de son logement
Salut kinoo , ton axe est cassé. Normalement il est pris dans les supports de l'arbre de degau et maintenue en place par en écrou de 13. Je te joint un photo . Bon courage.
Rouzbi Hmmm
Merci pour les photos.
Depuis que je l'ai je n'ai pas d'écrou, l'axe est bien pris à chaque extrémité dans les support de l'arbre mais juste mis dans les "trous" avec une vis côté mortaiseuse qui vient serrer l'axe à fleur
Question peut-être bête mais s'il y a un écrou comment pivote le capot autour de cet axe ?
Ce que j'aimerais savoir c'est comment tient cet axe avec l'écrou .
Bonjour à tous,
Merci et félicitations à Batiste pour ce travail de traduction (cela va m'éviter la traduction :-) )et creation du tuto.
Bonjour à tous,
Est-ce que quelqu'un sait comment ajuster la pression des rouleaux entraineur de la Raboteuse (X26 ou 31)? Mes pièces de bois ont tendance à partir de travers depuis qq temps :-(
Merci et bonne fin d'année !!!!
Bonjour Fabrice
Je ne sais pas si vous avez eu une réponse à votre question, mais je suis en train de régler une Robland X260 (même que X310 mais en plus petite). Le rouleau entraineur est monté avec roulements et ressorts de rappel, le rouleau est ainsi plaqué sur la pièce par ces 2 ressorts qui appuient sur les roulements quand la pièce passe. Pour ma part le rouleau était bloqué, je l'ai fait joué en mettant une cale en bois dessous et en faisant monter la table pour le forcer à monter lui aussi, un coup a gauche, un au centre et un a droite en controlant que tout monte correctement. (il n'avalait pas la pièce à raboter). Il faut aussi s'assurer que les crans du rouleau soient bien propres.(le mien était quasi lisse, plein de sciure colmatée). Pour votre problème un des 2 côté doit être soit grippé, soit le ressort n'est plus bon (ils sont extrement solides, c'est donc peu probable, mais il ne faut écarter aucune piste). Le problème est que si il faut démonter les ressorts, il faut pouvoir enlever toute la tête fixant les rouleaux et l'arbre de rabotage. Perso je n'ai pas réussi, les vis sont bloquées, même la déboulonneuse n'y a rien fait. J'ai donc abandonné pour ne pas tout casser). Voilà, j'èspère avoir pu contribuer à faire avancer votre sujet.
Bon copeaux,
Bonjour Batiste,
Merci pour ces informations fortes intéressantes. Nous avons bien la même machine : une X260. Je brosse régulièrement les crans avec une brosse en laiton. Je vais regarder cela de plus près. Bonne journée
Bonjour les gens,
Ma question est ce que x260 verte et le même modèle que la x260 blanche? donc même réglage?
Merci
Bonjour Pierrot1313, je pense que OUI ...peut-être qq différences au niveau électrique et sécurité? je vous conseille de vérifier avec le mode d'emploi de X2 60 disponible sur ce site ou sur le site de Robland (avec votre n° de série vous pourrez vérifier cela).
Salut à tous,
J'ai un problème sur ma x260, depuis peu la degau se lance et s'éteint d'elle même après 10s.
En parcourant Internet je vois deux causes possibles : un condensateur ou les tiges de sécurité de la degau.
Or ses tiges partent SOUS la table de raboteuse, mais comment y accéder??
Toutes les tôles sous la raboteuse semblent fixe et le bâti qui contient les 3 moteurs est fermé avant la raboteuse.
Autre question : pour changer les courroies des moteurs comment faites vous? Pitié ne me dites pas qu'il faut retirer l'avant de la machine avec le rail ?!
Ciao
Bonjour, je n'ai pas de rabot/dégau lurem mais d'aprés ce qu tu dis ça ressemble plutôt à un problème électrique.
Bonjour,
Vérifie que le problème ne vienne pas du capot d'évacuation des copeaux. Le mien déconne et sort de son axe , et il est directement lié à un contact de sécurité. S'il sort un peu de son axe, la machine s'arrête.
Bonjour Thomas,
Il vous faut enlever la trappe de visite coté gauche machine sous le chariot de guidage de la scie, puis pencher la machine vers la droite en la callant dans les deux sens afin qu'elle ne tombe pas coté rabot ni sur vous (ne pas faire d'intervention seul) et de la même façon côté gauche cette fois pour accéder aux vis des tiges du rabot. Normalement vous devriez pouvoir changer la courroie sans avoir à la lever par la trappe de visite. Il vous faut desserrer un bloc moteur, remonter celui-ci (cela va détendre la courroie) , la remplacer et laisser retomber le monteur qui pas son propre poids retendra la courroie. et resserrer.
Pour les vis, pas d'autres choix que de lever et caler.
Vous devriez trouver la procédure dans le mode d'emploi pour la courroie, il me semble.
Fabrice
Bonjour
J'ai récupéré un xsd310 qui a été innondée.
A priori la degau/rabot est la même que vous sur la x310.
Quelque saurait me donner les caractéristiques du moteur en 220v mono?
Je sais que c'est un 2.2kw(3CV) mais combien de rpm ?
Merci
Lucien
Salut, comme sur tous les moteurs en 50 hz c'est 3000 tours/minute
( 50 hz X 60 s )
Pas tous les moteurs! A ma connaissance ça dépends du nombre de pôles il peut y avoir des 1500, 100, 750 tours/mn. Mais sur nos machines en principe ce sont toujours des 3000tours/mn.
Bonjour,
voir le site Robland pour la notice technique de la X260.
je ne trouve pas le moyen d'attacher le document :-(
la notice est présente sur le site dans la section machine.
description X260-X310
Bonjour, y a t'il des retours d'expériences de passage en mono de cette machine ? Avec un variateur de fréquence ?
Merci de vos retours :)
bonjour Antoine. d’après moi c’est pas possible à causes des 2 moteur dalhander a double vitesse (toupie et avance raboteuse). selon la vitesse choisit, le moteur est soit couplé en étoile soit couplé en triangle.
Bonjour
Qui ne tente rien n a rien. Le post date maintenant mais sais t on jamais. J'ai une k310 et des problème de coplanéité entre la table d entrée et de sortie, la table de sortie d effondre de qq millimètres donc impossible d être parallèle. Je trouve pas le réglage car c'est différent de la x31. Qq d entre vous aurez une idée pour me dépanner. Je craque lol
Merci bcpp
Un grand merci, t’es explications m’ont beaucoup aidé à régler les tables, une fois le tout est nickel c’est une super machine
Je pense que je vais en faire des copeaux
Bonjour, belle réalisation de quoi être jaloux.....Bravo
Une question: je possède une X310 je viens de démonter la table, pour l'entretien et une grosse révision (bruits anormal: roulements...) j'en ai profité pour changer les roulements des entraineurs de la raboteuse, le le cannelé et le lisse.
Lors du démontage les 4 ressorts sont sortis en mème temps et sont tombé sans me dire ou ils allaient.
Ces ressorts sont de taille différentes, 2 grands +2 petits.
Les grand vont sur l'entraineur lisse ou le contraire?
Merci de votre aide.
JML
Bonjour,
J'avais bien enregistré ce pas à pas, mais j'avoue ne pas avoir été bien loin dans la description des réglages sur cette machine.
Je ne sais pas comment as tu fais pour réaliser ce déroulé opératoire, mais il est d'une utilité plus que bien.
Maintenant la mise en pratique du réglage de la table de raboteuse est quelque peu sujette à discussion. J'avoue ne pas savoir comment accéder avec 2 mains: l'une avec la clé de 19 pour débloquer l’écrou de serrage de l'assiette et l'autre avec l'autre clé pour bloquer le contre écrou. La trappe sous la scie circulaire ne permet pas le passage de 2 mains.
Je suis persuadé que l’accès par le dessous de la machine reste le plus "achievalable"pour régler ce problème d'assiette de table de raboteuse. est ce que tu es d'accord avec cette approche?
cdlt
Bonjour,
Je viens de m'apercevoir que je n'agissais pas systématiquement sur levier 7 de la table de raboteuse. C'est pourtant ce qui est écrit dans le mode d'emploi de la machine. La table manque vraiment de stabilité sans ce blocage. une vérification au comparateur placé sur la table et la touche du comparateur placé sur le point culminant du porte fer montre que l'on rattrape de l'ordre d'un dixième de millimètre sur l'assiette de celle ci. Je pense avoir résolu une grande partie de mon problème. A consolider quand même.
