Ce pas à pas présente un projet en cours de réalisation.
Bonjour ,
je présente ici la réalisation d'une cabane de jardin en vidéos.
Il s'agit d'une cabane que je construis à base de poutres en sapin assemblées , ça risque donc de me prendre pas mal de temps...!
Liste des articles
- Les fondations
- Deux chevalets pour travailler les poutres
- Le dégauchissage des poutres de la dalle.
- Fabrication et pose de la dalle.
- Préparation des poutres de la structure
- Poutres du toit et montage à blanc des murs
- Montage de la structure
- LE TOIT
- Les murs
- Isolation et plancher
- Le lambris
- Fenêtre
- Une porte intérieure
- La salle de Bain
Les fondations
Pas vraiment de fondations , la,cabane sera posée sur des plots en béton.
Deux chevalets pour travailler les poutres
Ce n'est pas un élément de la cabane mais c'est quand même lié.
Pour pouvoir travailler sur mes poutres il me fallait des chevalets donc j'ai pris une des poutres et j'en ai fait deux chevalets dont je présente ici la fabrication.
Au moment ou j'écris ces lignes ils ont déjà bien servi et j'en suis assez satisfait. Je regrette seulement de ne pas avoir donné d'angle aux pieds vers la droite et la gauche ce qui les aurait rendu encore plus stables.
Le dégauchissage des poutres de la dalle.
Une petite vidéo pour montrer le dégauchissage des poutres qui vont constituer la dalle de la cabane. Ce sont des poutres de 5m en section 200x200mm. Impossible de les dégauchir dans ma pauvre petite machine à bois donc obligé de trouver une autre solution.
Au final ça fonctionne bien même si c'est évidemment très long à faire !
Fabrication et pose de la dalle.
La dalle est posée. Pas de difficultés particulière pour cette étape mais déjà beaucoup d'usinages pour recevoir la structure de poutres qui sera fixée dessus .
Préparation des poutres de la structure
Je m'attaque à la préparation des 17 poutres qui formeront la structure de la cabane. Beaucoup d'usinages sur chacune d'entre elles, c'est long ....
Poutres du toit et montage à blanc des murs
ça commence à prendre forme. J'ai fini le façonnage de toutes les poutres , la prochaine étape sera le montage de la structure
Montage de la structure
ça y est , après des mois à travailler sur les poutres je monte la structure ! C'est une étape vraiment très sympa , on voit enfin ce que ça donne en vrai et si tous les assemblages prévus s'agencent correctement.
LE TOIT
Il est temps de mettre le toit.
Encore un peu de charpente avant de passer à l'isolation et la pose du bacacier. Pour ces deux dernières étapes je remercie beaucoup Les Pingouins pour toutes les excellentes vidéos de leur construction. C'est vraiment ce que j'ai trouvé de mieux pour savoir comment m'y prendre pour ces domaines dans lesquels je n'y connaissais pas grand chose.
Kévin et Salomé si vous passez par ici , vraiment un très grand merci !
Deuxième partie du toit

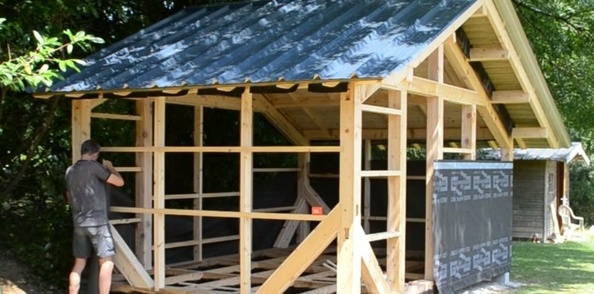

Les murs
Le montage des murs ainsi que le pose du pare pluie et du bardage. Du coup ça commence à prendre forme mais il me reste encore pas mal de boulot !
Isolation et plancher
Quelques pas de plus avec l'isolation et la pose du plancher. J'ai aussi fait l'électricité mais rien filmé de cette étape qui m'a pourtant pris pas mal de temps.
Le lambris
La pose du lambris , une étape bien agréable , on s'approche de la fin !
J'ai choisi de poser le lambris au plus ajusté près des poutres et donc de ne pas mettre de baguettes et de ne pas mettre de plinthes mais des baguettes. Je verrai dans le temps si ça va.
Une porte intérieure
La fabrication d'une porte intérieure pour séparer la partie salle de bain. Je l'ai faite à partir de morceaux de bois en mauvais état ce qui lui donne un aspect assez sympa je trouve.
La salle de Bain
Ce n'était pas la partie la plus simple , même la plus compliquée pour moi , j'ai du me mettre à la plomberie et réfléchir longuement à la façon de faire une douche dans un environnement bois. Mais au final je n'en suis pas trop mécontent et pour finir cette salle de bain j'ai donc fabriqué un petit meuble support de lave main. Rien de bien compliqué ni de très original mais ça habille bien la pièce.
Ce pas à pas présente un projet en cours de réalisation.
Publications associées
Licence
Discussions
j'ai visionné hier .. Ca promet de belle aventures et de belle videos .. Merci !!!!
Salut,
C'est un beau projet, vu la surface au sol de ta " cabane " .
En plus tu part avec des fondations nickels !
Mais au niveau du plancher, que va tu mettre, pour éviter que l'humidité remonte vers la structure .
De plus,tu nous parle de sapin, c'est pas forcément une essence qui résiste dans le temps, surtout sous les intempéries.
Cela serait dommage d'investir en temps et en argent, dans un ouvrage qui va pourrir trés vite !
Euh oui désolé pour le manque de précision j'ai mis sapin comme un terme générique , c'est en fait de l'épicéa.
La structure sera goudronnée par dessous , il y aura également de l'isolant sous le plancher.
Je ne connais pas tes contraintes ou désirs.
D'aprés mes souvenirs : l'épicéa est un bois de classe II, c'est à dire réservé pour la charpente, ou la structure interne en générale.
Il résiste trés mal à l'humidité, en particulier l'aubier qui pourrit direct !
Il se clou et visse trés mal.
Pour faire bref : je te le déconseille pour le bardage, et toutes les parties exterieurs .
Certains bois sont plus cher, mais ils t'éviteront d'acheter 10 ou 15 litres de produit chimique à mettre tout les 3 ou 4 ans ....
C'est un choix, à toi de voir .
Bon bricolage .
neophyte le douglas est pas mal mieux adapté sans traitement
Merci pour tes conseils éclairés.
En fait je n'ai pas choisi le bois , un ami me l'a donné ( en échange de la fabrication et de la pose des ses tiroirs de cuisine ) et vu le volume que je vais utiliser ça fait une très belle économie !
Par contre pour tout ce qui sera à l'extérieur ce ne sera pas ce bois là , j’achèterai des éléments adaptés
Ça faisait longtemps que je n'avais pas vu ce type de niveau, ça rappelle des souvenirs. J'avoue que maintenant, avec un niveau laser à 360....
oui c'est vrai ça aurait été plus simple et plus précis !
moi j'ai bien aimer le niveau à l'ancienne et puis c plus ludique tout le monde n'as pas envie d'investir dans un bidule pour s'en servir une fois alors qu'avec deux bouteilles un tuyaut un peu de scotch et un feutre on as largement de quoi s'en sortir encore faut il y penser
tout à fait !
et puis le laser çà passe pas entre les mur.les bon maçon s'en servent souvent
Ca va être intéressant à suivre !
belle surface en perspective, à suivre et bon courage :)
Merci !
La surface sera d'environ 15m²
Bonjour, beau projet en perspective, je suis interrogatif (sans être spécialiste des fondations) ta cabane reposera simplement sur des boisseaux en béton, ne risque t'elle pas de bouger avec des rafales de vent?
Bonne question !
la structure au sol est en poutres de section 190x190 et le reste de la structure en poutres de 140x140 donc je pense que le poids de l'ensemble plus le poids des nombreux autres éléments sera suffisant pour que le tout reste bien posé sur les plots de béton.
Je pense que le risque du vent viendrait plus du vent s’engouffrant sous la cabane en créant un coussin d'air mais j'imagine qu'il faudrait déjà une belle tempête
oui c'est vrai mais le côté exposé aux vents dominants est celui qui a le moins de prise d'air sous la cabane.
Pour les tempêtes vu que je suis en Bretagne c'est effectivement un risque à prendre en compte.....
Bonjour,
Les dalles qui se trouvent en dessous sont-elles juste recouvert de terre ? Et les plots sont remplis de béton pour alourdir ?
En tout cas, je connaissais le niveau à eau mais j'ai un 360°. Le problème du 360, c'est sa visibilité en plein jour.
Les dalles sont justes posées sur un lit de graviers et les plots remplis de béton. Chaque support béton est donc assez lourd.
Pour le niveau à eau c'est rapide à mettre en œuvre et suffisamment précis pour ce travail d'autant que j'ai ensuite tout vérifié à la règle de maçon et au niveau à bulle.
du costaud!!!! bel espace de travail!
kenavo.
Super ton projet j attend la suite très vite
Beau chantier, j'aime aussi l'application que tu as mis dans la réalisation des tréteaux.... Ca promet, bravo et merci de partager ça encourage.
Ha oui... Tu n'as pas commandé du raboté !
Je sens que ça va être le feuilleton de l'été cette construction
oui effectivement tu as raison ça va être long... Quatre poutres comme celle de la vidéo plus une vingtaine de section 140x140mm qui elles sont dégauchies à la main mais rabotées à la machine.
Quelles
heuresjournées de boulot en perspective !Rassure moi, tu vas pas acheter ton platelage en plots ?
J'ai un sérieux doute sur la tenue dans le temps de ton ouvrage
Bon, j'avoue, j'ai plus de doute sur la tenue dans le temps de ton dos... Ce dos rond lors du portage me fait mal
Content que tu aies trouvé une raboteuse.. Ça va aller plus vite !
Vivement la suite !
peux-tu me préciser tes doutes sur la tenue dans le temps ? Les poutres ne seront pas soumises aux intempéries et toute la structure sera protégée ( en plus d'être traitée avant montage )
Pour le dos tu as raison ça commence à coincer...
C'était ironique (je pensais que les smiley le montreraient) . Ça semble ultra costaud au contraire
titimaster
Désolé pour la méprise , mais comme je n'y connais rien en charpente je ne sais pas si c'est fait correctement donc je suis preneur de toute remarque !
Alors, pour ce qui est de la charpente, autant avoir les remarques avant la taille et le montage.
Tu peux nous fournir le plan avec les sections et assemblages pour que ce soit contrôlé

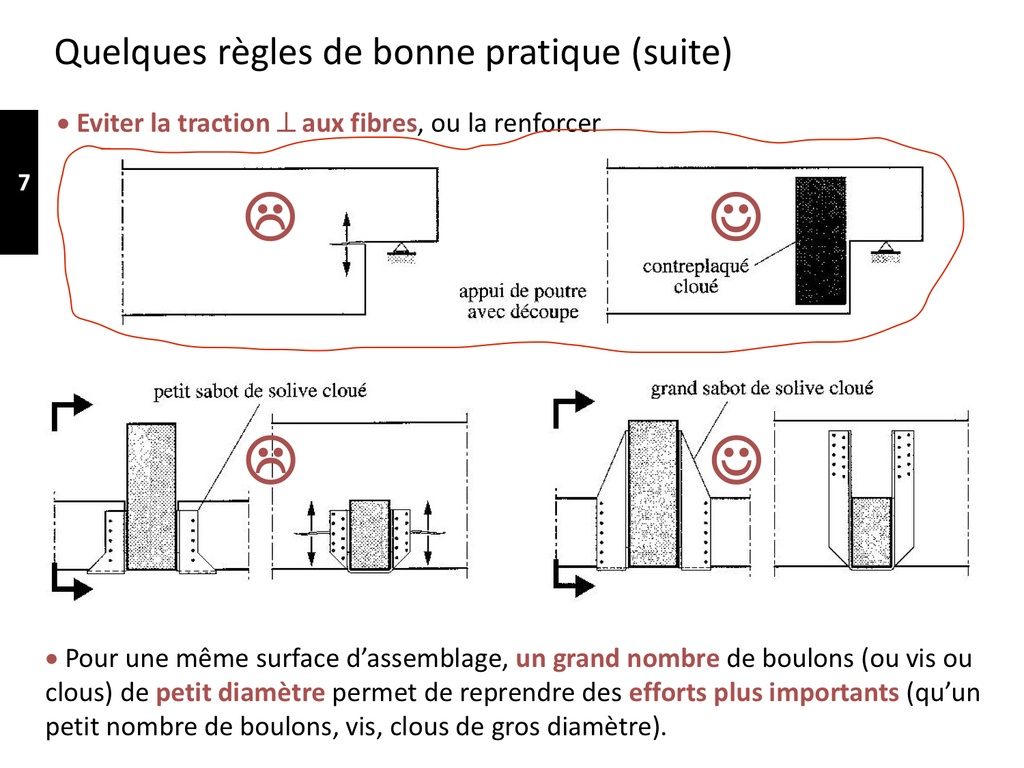

Bonjour breizhcraft niveau structure juste une petite remarque sur les assemblages types mi bois entre les solives, comptes tu les "liaisonner"? Car en l'état les solives seront soumises à de la traction et de la compression, et malgrès les sections cela forme des points faibles, on voit que cela flèche quand tu marche dessus. Pour illustrer mes propos ci-jointe une image glanée sur le net. Ce sera quoi l'usage de cette cabane, atelier, rangement ou autre ?
David19 Merci pour le schéma. Non je ne comptais pas les liaisonner mais maintenant que j'ai vu ça je vais le faire
L'usage de la cabane sera un cabane habitable , une sorte de chambre d'été.
bonjour
on sent que tu aimes ce que tu fais!
mais je trouve que tu compliques la tache comme avec les mortaises sur solives porteuses en bout ou les mi-bois sur solives...tu passes beaucoup de bois, on comprends que tu ne le paies pas!
bon courage pour la suite et le principal c'est de se faire plaisir!
tu as tout a fait raison , comme j'ai ce stock de bois à disposition je me fais plaisir !
Bonjour,
Petite vidéo, d'une tête connue, en plusieurs épisodes qui pourrait t'aider.
Lien : youtu.be/wnZD2keTf3U
(attention dans la n°1, petite confusion entre pare vapeur /pare pluie, et erreur sur le sens de pose de l'osb)
mais c'est interéssant !
Merci pour le lien , je ne connaissais pas
CE n'est pas ce type de fabrication que je fais mais c'est toujours intéressant et toujours bon de suivre les conseils de ceux qui ont déjà fait !
dalle bois ? plutôt solivage bois ...fondations en surface : heureusement peu de charge et un hors gel faible en bretagne .. les poutre maitresse porteuses de solives sont trop entaillées (50%) en general mortaise en fibre neutre et tenon avec mors d'âne pour renforcer le cisaillement du tenon ou entailles non traversantes pour garder la hauteur complete de poutre (zone comprimée bras de levier du moment de flextion ... grosses sectons pour poutre maitresses ( suivant portée et charges ponctuelles apportées par les solives ... les chevilles des tenons ne sont pas de tourillons epointés malgré un chevillage à tire (à la tire pour les voleurs ) et quand il y en a 2 :un leger decallage (fente de la fibre concernée) et comme disent les boiseux ci dessus :beau projet
mes observations sont mes souvenirs de jeunesse ...
Je n'ai pas tout compris
mais merci pour les conseils : oui je me disais bien que mes poutres étaient un peu trop entaillées, à refaire je suivrais ton conseil et ferais des entailles non traversantes.
Mais il s'agira d'une cabane habitable ( une chambre d'été en quelque sorte ) et il y aura peu de contrainte sur la dalle , euh non le solivage
Re
Oulahh on frise la maniacrie;)
La prochaine fois achete un ebauchoir; tu iras beaucoup plus vite sans reprendre à la defonceuse.

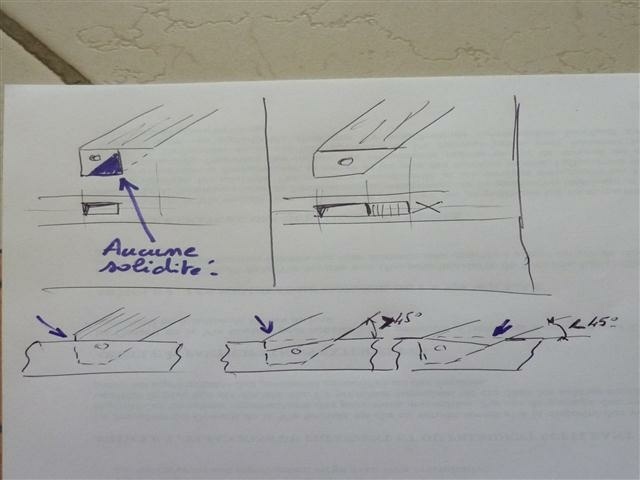

Tes tenons de liens sont fragiles tu as coupé à 90° et coupé beaucoup de fibres par rapport au 45.
Bon courage
oui je me suis rendu compte en les faisant que c'est assez fragile mais ça ira quand même je pense.
J'ai un ébauchoir dont je me sers pour ébaucher mes mortaises mais je préfère finir à la défonceuse pour gagner en précision surtout au niveau du parallélisme.
Whouaou ! ça taille à fond !
Je comprends pas 2 choses :
6:25 pourquoi transformer 2 rainures en un tenon. C'est parce que tu aimes tailler avoue. Tu te donne plus de boulot :D
Et effectivement, tes tenons à la fin ... pourquoi les fais-tu comme cela ? tu perds en robustesse. Le dernier plan montre pourtant au fond des tenons corrects, alors ... wtf ?
Je ne sais pas si tu as eu l'occasion de regarder les tutos de Maillien Michael , mais je te les conseille. Il n'a malheureusement fait que tenon et mortaise, mais c'est déjà très instructif :)
Les deux rainures sont les deux joues du tenon et la partie qui est au bout me permet de faire support pendant le défonçage et donc je la supprime à la fin.
Merci pour les tutos je ne les avais pas vus , je vais regarder ça avec attention !
wahou , on est presque dans de la taille japonaise !! beau boulot !
Ha, c'est comme ça que tu orthographie Whouaou toi... Moué... Ça semble plus cohérent
toujours aussi plaisant à regarder. vraiment super
merci
C'est beau à voir

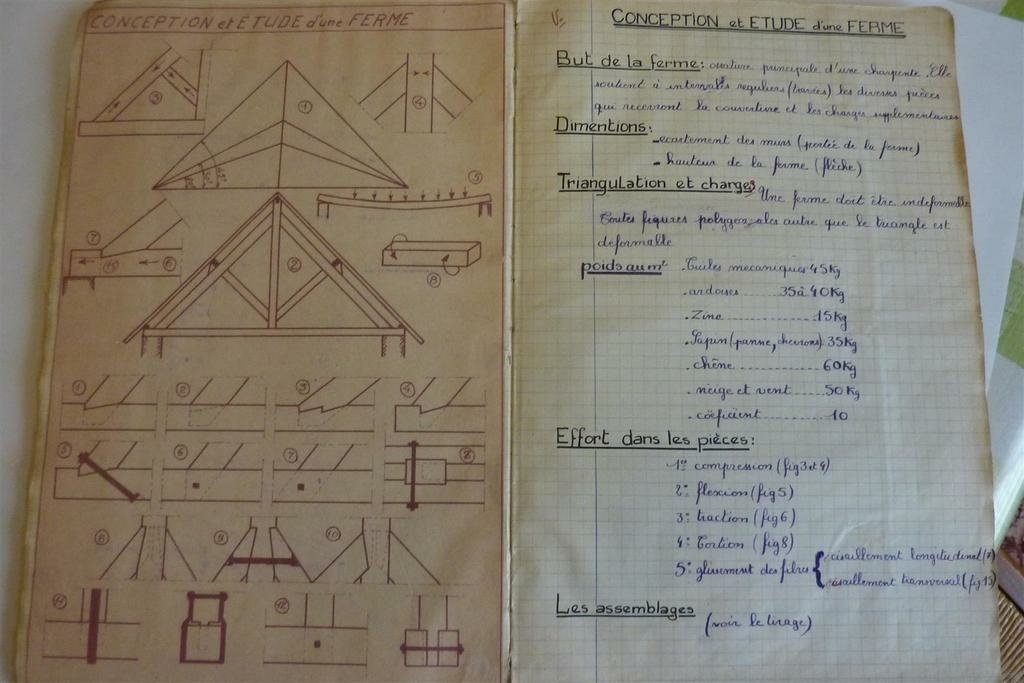

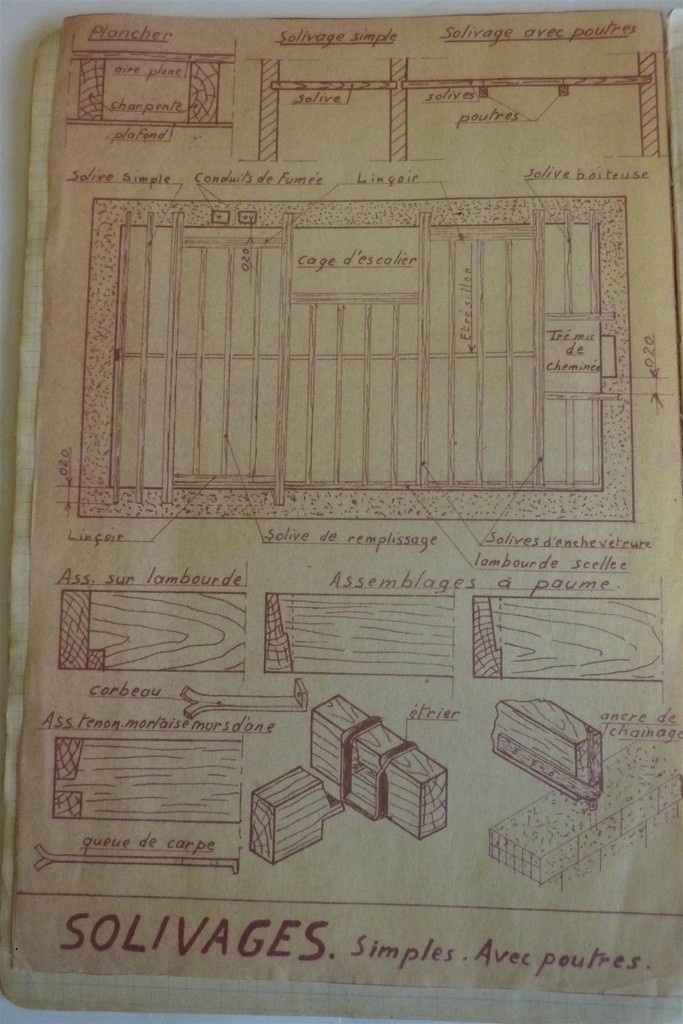

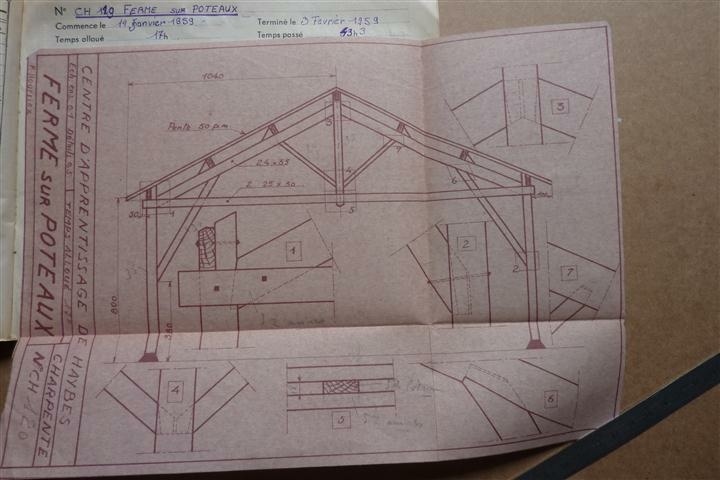

tous les vrais charpentiers confirmeront ces mortaises à une pente pour recevoir des bois en biais (arbas dans entrait plein et tous les liens de contreventement la plupart des contrefiches et les jambes de force
sanglier je confirme !! mais malgré quelques libertés prise par ce charpentier amateur ,c'est du beau boulot fait avec amour ,et cela ne s'écroulera pas de si tôt !
On lui a déjà fait la remarque, mais ils étaient déjà fait. On va pas le répéter à chaque fois qu'on va voir un de ces tenons
Et un gros +1 avec Sylvain.
Merci sanglier pour ces schémas. Du coup si jamais je refaisais un jour ce type de travail je ne commettrais plus cette erreur !
merci titimaster
mais oui c'est vrai qu'ils ne sont pas terribles ces tenons , je m'en suis rendu compte au montage puisque il y en a un qui n'a pas supporté le chevillage... obligé de mettre deux vis pour renforcer moi qui voulais ne pas utiliser de vis avant d'attaquer le toit
merci sylvainlefrancomtois , charpentier très très amateur il est vrai puisque c'est la première fois que je fais de la charpente !
Breizh Craft, tu as sans doute pêché par manque de lecture avant de te lancer, mais il est sûr que tu n'as pas péché par feignentise à la mise en œuvre
Super travail j adore.
Quel boulot .. ce serait interssant de connaitre les temps de travail ?
Les temps de travai....... : grin:
Pour chaque poutre il doit y avoir entre 3 et 6/7h de boulot suivant le nombre d'usinages à faire
Pour une petite trentaine de poutres , du coup ça fait quelques heures..... mais quand on aime ...
je plussoie ce que dit sylvainlefrancomtois, et outre les histoires de tenons (j'ai un peu tiqué sur l'assemblage arba/poinçon) je reste surtout épaté par le fait que tous tes assemblages se mettent si bien en place (y avait matière à se tromper!!) !!! très beau boulot en tout cas!
Merci !
Oui il y avait matière à se tromper et du coup c'est ce qui rend cette étape du travail si excitante , avec une grosse satisfaction quand tout tombe pile comme il faut !
pour les assemblages au niveau du poinçon j'ai fait ce choix pour pouvoir monter la structure poutre par poutre sans être obligé de tout monter au sol et de devoir avoir une grue pour lever le mur complet. Comme ça on a pu monter le tout à deux en une demi journée.
je ne visionne pas toutes les videos de ce forum ....descendre les tenons à mon epoque surtout sur bois brut se faisait à la scie à tenons d'apres lignage et 2 trous de chevillage trop rapprochés :jamais dans le même fil de bois (fente inevitable ) mais un decallage de 1 diam. comme celui de l'arrasement tenon .... des souvenirs de jeunesse simplement
Cela va faire une belle cabane bien solide et robuste! Par contre, dommage pour le toit en tôle... La structure aurait pu supporter autre chose, des tuiles, de l'ardoise, des shingles...
oui je suis bien d'accord ! j'aurais bien voulu y mettre des ardoises mais ce n'est pas le même budget !
Breizh Craft Oui, bien sur... En fait, tu pourrais rajouter un bardage bois sur le bac acier:
cotemaison-fr...._19790.amp.html
Kentaro merci pour le lien
je ne connaissais pas. Et ça me tente bien!!!
Beau travail continu.c'est super moi j'aime.
merci !
oui je compte bien continuer
beau boulot !
merci !
Ton projet est superbe ! c'est du costaud :D
On est content d'avoir pu aider par nos vidéos, merci pour le clin d’œil ;)
Merci surtout à vous deux pour vos explications toujours très claires et précises et comme j'attaque bientôt l'électricité inutile de vous dire que vos dernières vidéos m'ont été très utiles
Vraiment une belle précisions dans les entailles et les coupes ! Chapeau !
Moins fan du bardage par contre.
C'est dommage qu'on ne voit plus la structure.. Elle est vraiment magnifique.
La structure est toujours visible mais seulement à l'intérieur de la cabane , c'est ce que je voulais !
Super je veux la même
Ton parquet va être bloqué par les murs si tu veux intervenir dessus...je pose d abord les murs puis parquet avec joint dilatation.
Si tu as bien fait tes joints tu devrais pas avoir à retoucher.
Tu vas être bien dedans!
En fait ça aurait été bien trop galère de poser le lambris sur les murs avant d'avoir le plancher. Donc j'ai fait le plancher d'abord en laissant des espaces pour la dilatation.
Et oui je pense que ce sera bien confortable
N'oublie pas un bon mécanisme de ventilation. Tu as tout bouché, ok, mais il faut que l'intérieur puisse respirer. Sinon, il va y avoir condensation de l'humidité à l'intérieur. Il faut des ventilations près du sol et près du toit.
oui j'ai prévu une ventilation
Travail très précis encore une fois. Ton système pour couper l'isolant est ingénieux.
Bon, par contre, généralement, on conçoit l'ossature de sorte à ne par avoir à découper tous les matériaux isolants : Moins de perte de matière et de temps :)
Tu vas rire mais c'est ce que j'avais fait : j'avais prévu mon plan en fonction de la taille de l'isolant sauf qu'au moment de l'acheter quelques semaines après avoir monté la structure j'ai changé de fournisseur et les côtes n'étaient plus les mêmes , je me suis donc retrouvé à couper la plupart de mes plaques d'isolant
Au final pas trop de perte donc ça va et le tarif était beaucoup moins cher
hahaha ! oui, je rie
C'est de la marqueterie! :)
+1
rien à redire c'est super!
C'est marrant, dans mon imaginaire, "cabane de jardin" et "salle de bains" n'allaient pas ensemble.
Le panneau central n'est pas un peu trop ajusté ? En même temps tu as collé sous la pluie, le panneau a peu être plus de chances de se rétracter que de gonfler.
oui tout à fait , il pleuvait depuis plusieurs jours quand j'ai collé , donc peu de risque
Comme quoi en Bretagne, il ne pleut que quand c'est nécessaire...

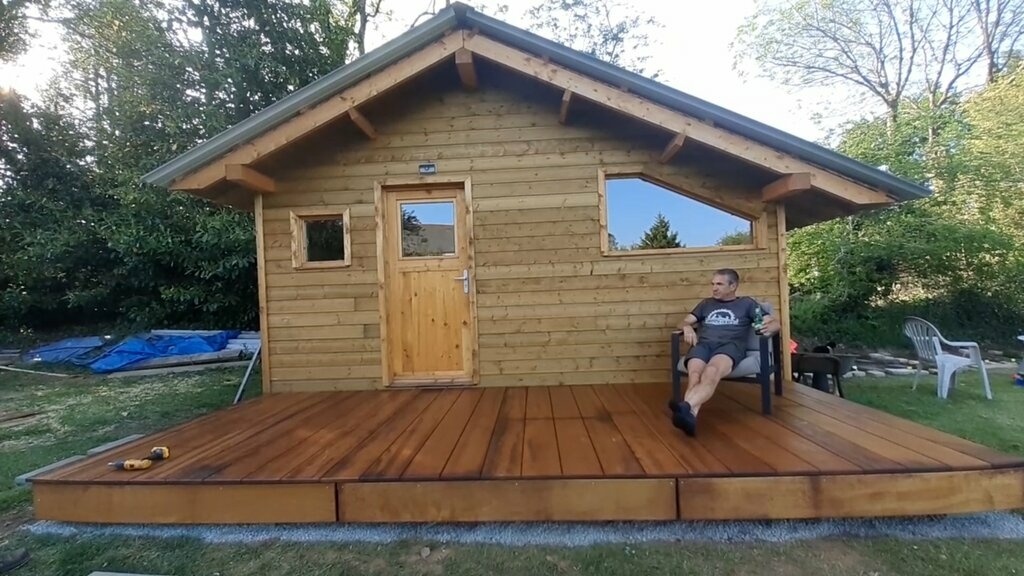

Ah mais c'est une vraie maison, maintenant! Bravo pour le travail accompli!
Mon fils habite dedans et il n'est pas malheureux
Il a de la chance! Vivre dans une belle cabane...
beau boulot !!
Merci
Très beau travail !
Le seul truc c'est qu'avec une cabane comme ça j'enverrai plutôt mon fils dans la maison et c'est moi qui irait dans la cabane !
tu ne crois pas si bien dire , à chaque fois qu'il n'est pas là on va dormir dans la cabane

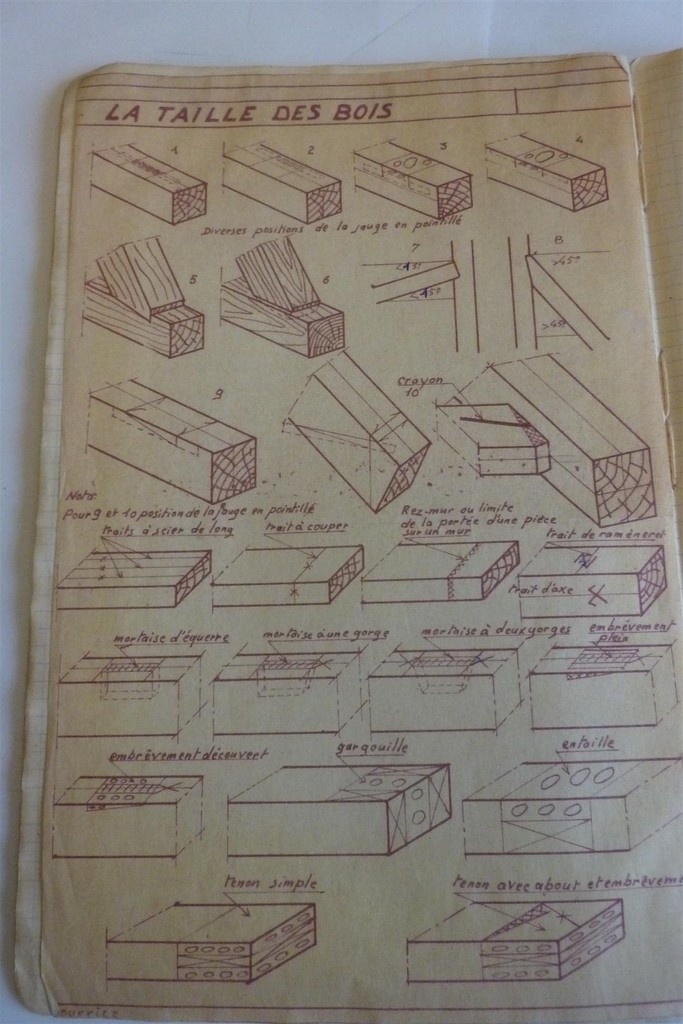

Je viens de tomber sur la vidéo de ta fenêtre de porte d'entrée : j'ai deux remarques : - il te faut de la colle D3 (résistante à l'eau) minimum, il me semble que la sader bleue, c'est de la D2 (ou même D1, je ne sais plus) prise progressive...
google.com/img...QMygpegUIARD8Ag

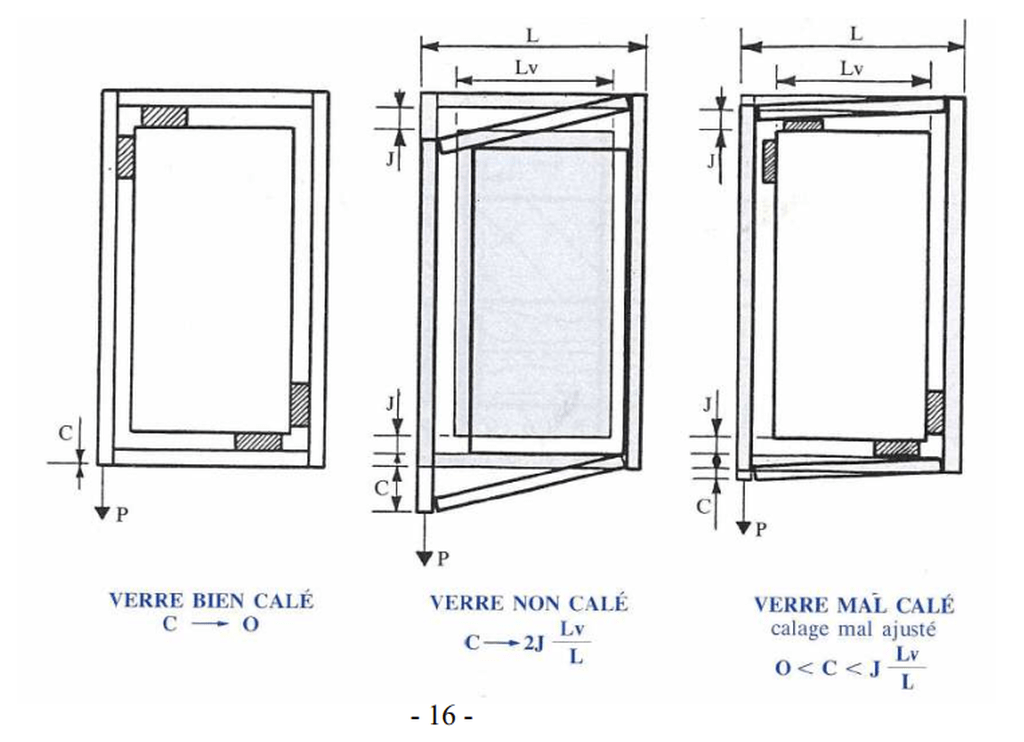

page 16:
Et aussi, pour ta porte intérieure : en général, on fait les mortaises avant de faire les moulures/toupillages, car ce n'est pas simple de déterminer le bord des mortaises, au fond de la rainure...
merci pour cette remarque. oui du coup je n'ai pas fait ça dans les règles de l'art.
Pour la colle ce n'est pas trop grave car l'orientation de la cabane et le déport du toit fait que cette fenêtre ne reçoit quasiment pas de gouttes de pluie.
Pour le calage de la fenêtre il va effectivement falloir que je revois ça.
Merci beaucoup pour les schémas et les explications
Breizh Craft de rien, on est là pour que tout le monde apprenne!
Ton pas a pas m’avait échappé, et je me régale de regarder tes vidéos. Comme titimaster , tu m’as scié quand j’ai vu ton système pour découper ta laine de bois! C’est tellement simple que s’en est génial!
Concernant le reste de la fabrication, je suis admiratif car tu n’as pas choisi la facilité en réalisant des poteaux poutres entaillés. Bravo pour cette belle réalisation!
merci
