Accélérateur de particules
+

Avec l'arrivée d'une nouvelle bête dans l'atelier, il me fallait un aspirateur à copeaux digne de ce nom. Plûtot que d'acheter une chinoiserie toute faite, j'ai décidé de le réaliser 🌪 🌪 🌪

Liste des articles


Partager

La turbine

Pour la turbine, après quelques recherches je me suis dirigé vers une turbine avec 8 pâles arrondies.
Quelques ressources de Mathias Wendel qui m'ont fortement aidé :

Pour le diamètre j'ai d'abord tenté une turbine de 46cm, et 10cm de hauteur de pâle, finalement j'ai dû revoir le design à la baise, la force centrifuge était trop importante, l'extrémité des pâles tournaient à 254km/h, même en vissant et collant, elles arrivaient à se faire la malle.

La turbine fait donc 35cm de diamètre et 10cm de hauteur.

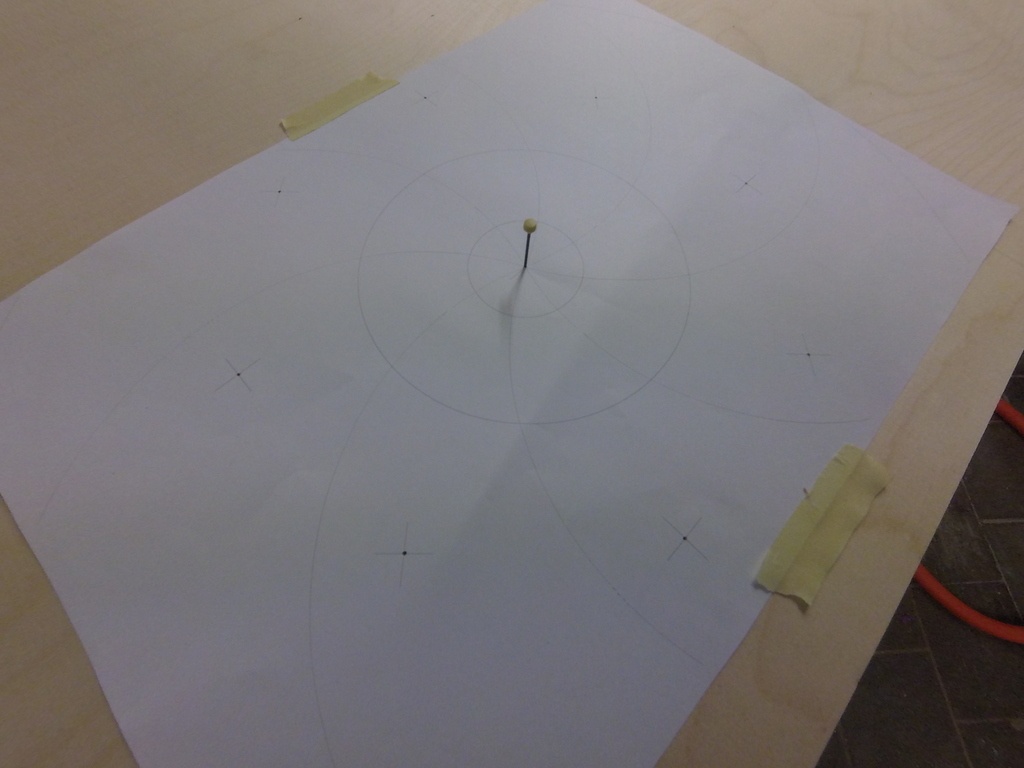

Report des différents centres d'arcs de cercle (pâle) et du centre de la turbine

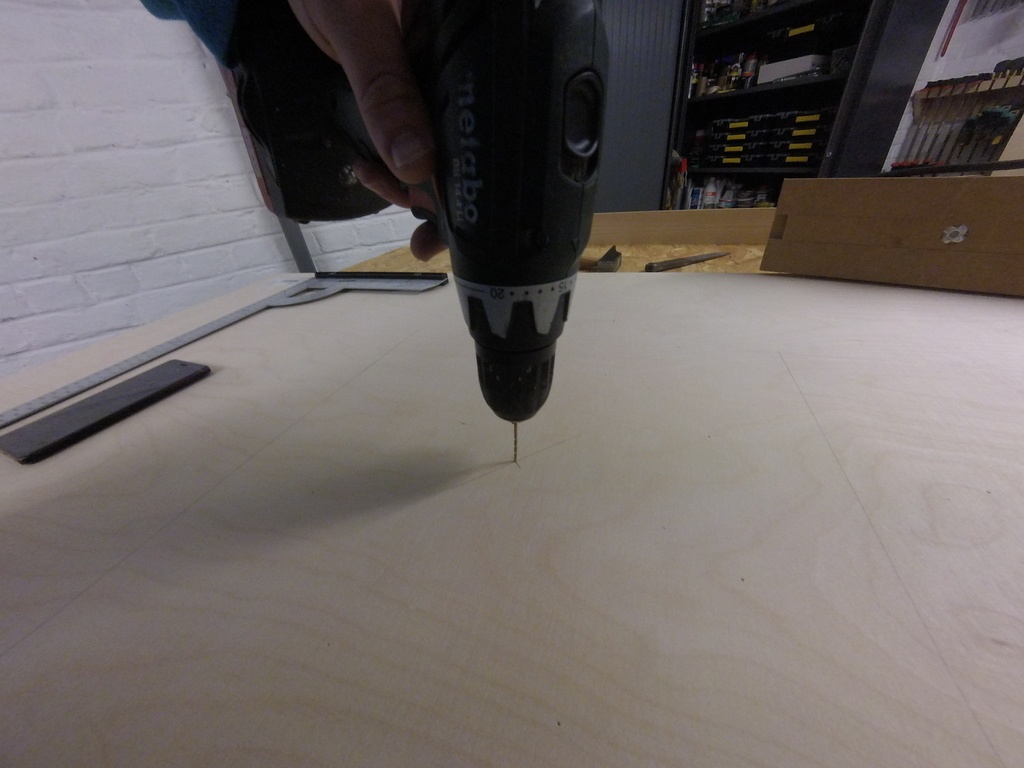

Percage avec un petit forêt pour pouvoir insérer la pointe du compat de la défonceuse

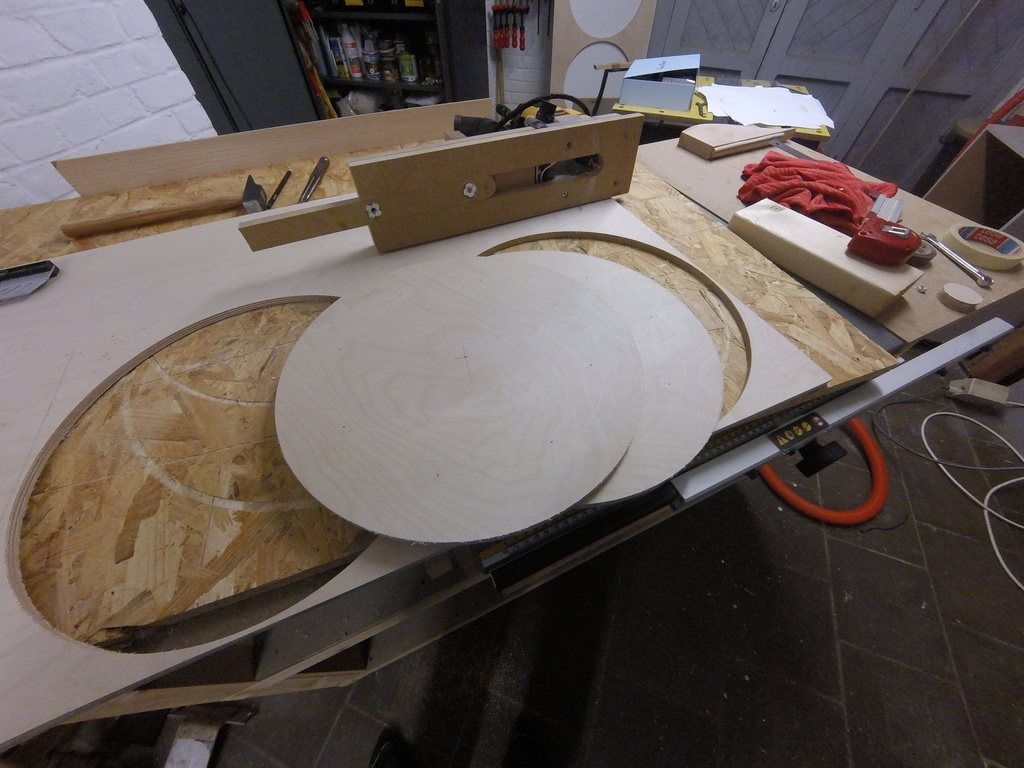

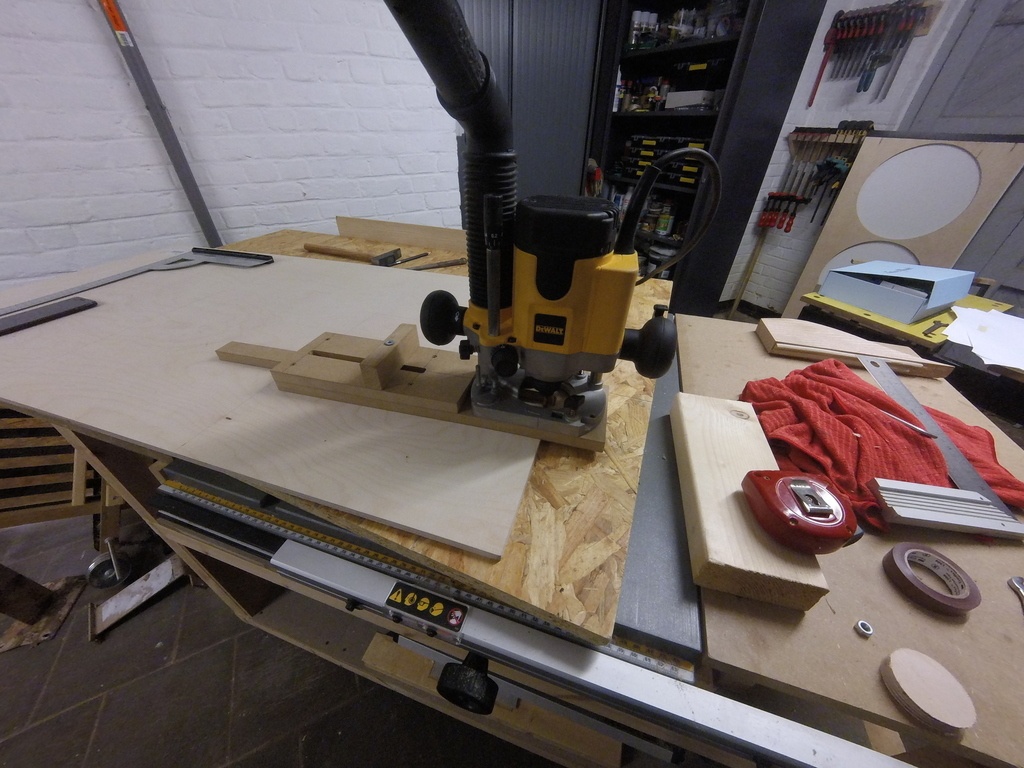

Découpage des disques inférieur et supérieur de la turbine

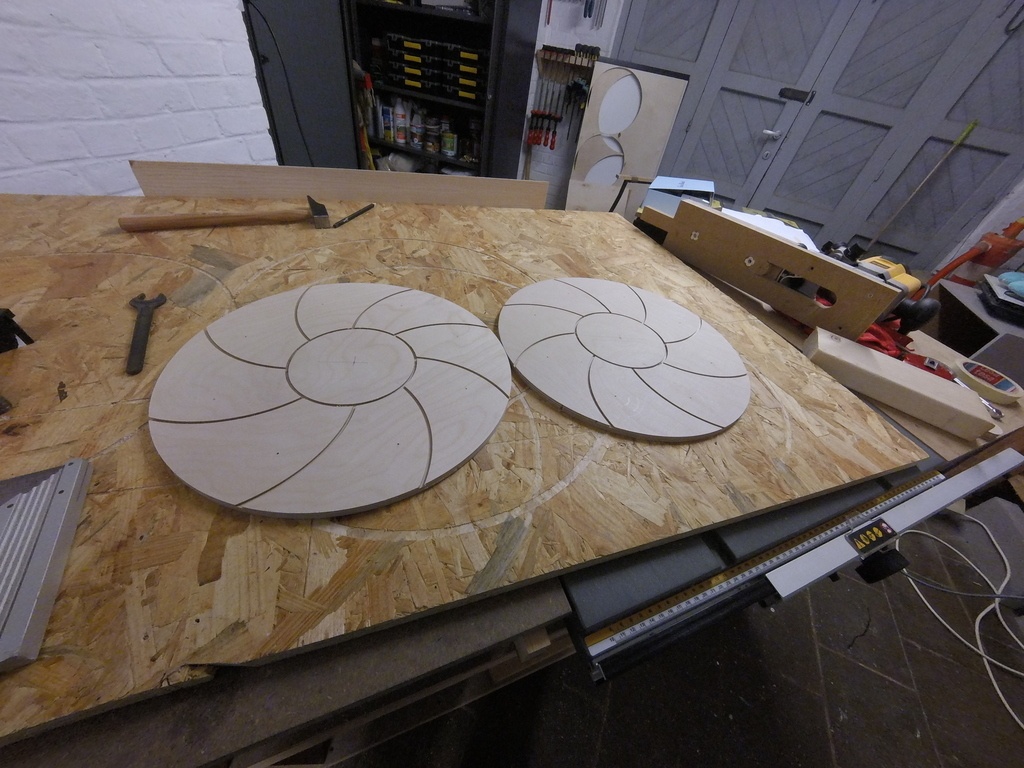

Rainure pour y loger les pâles

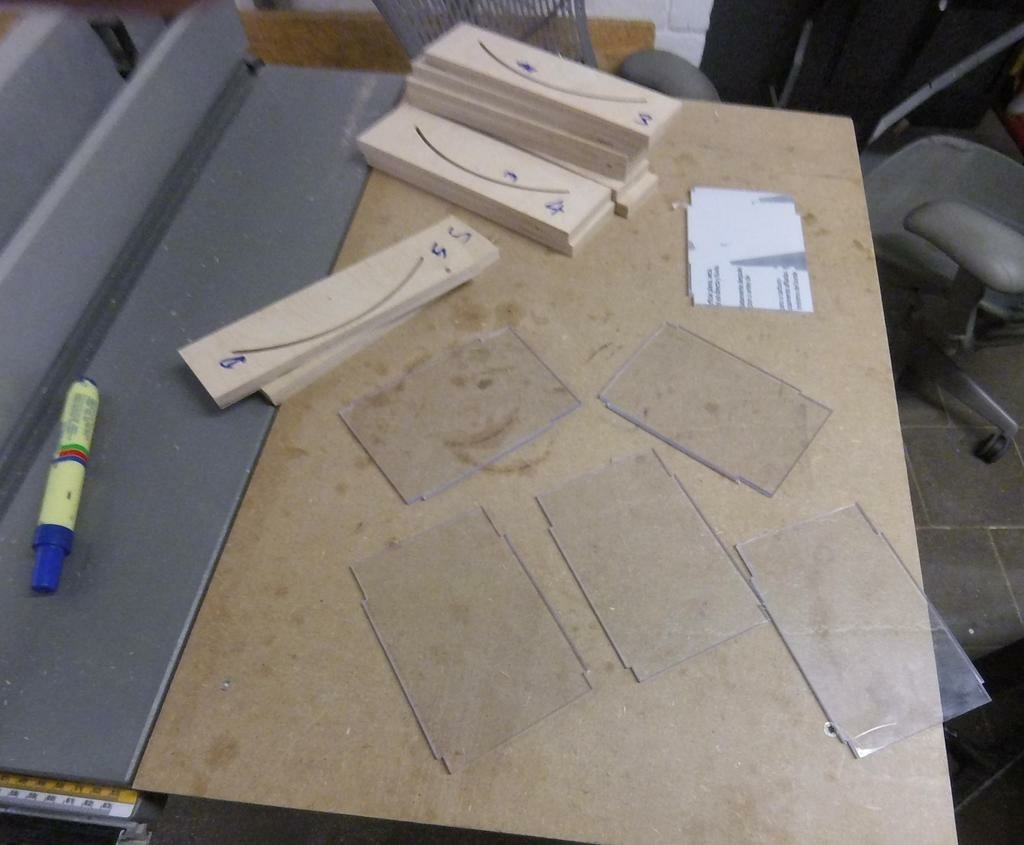

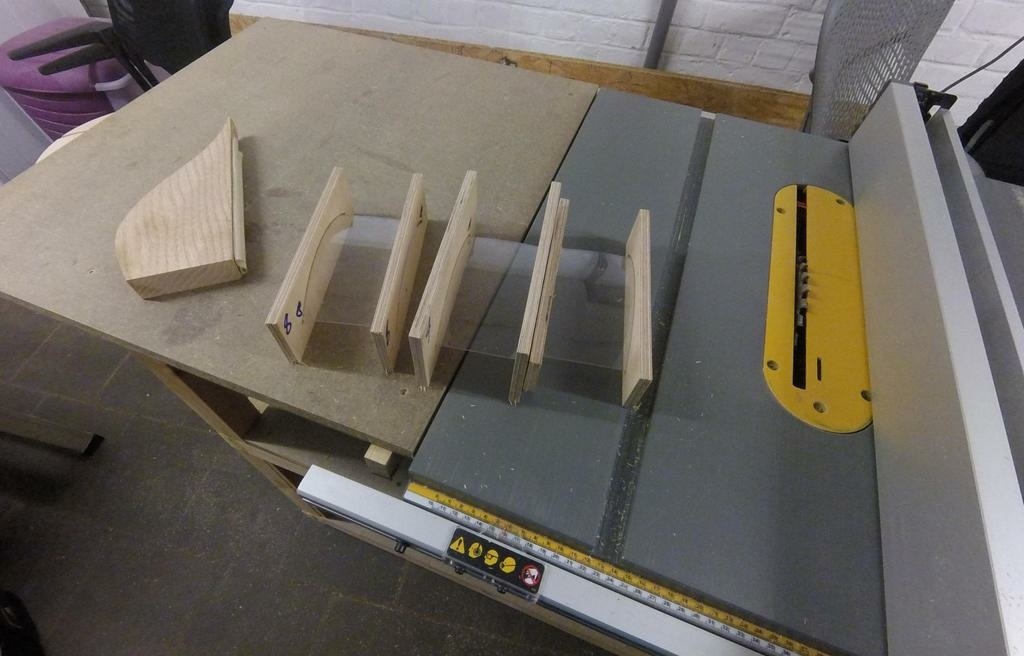

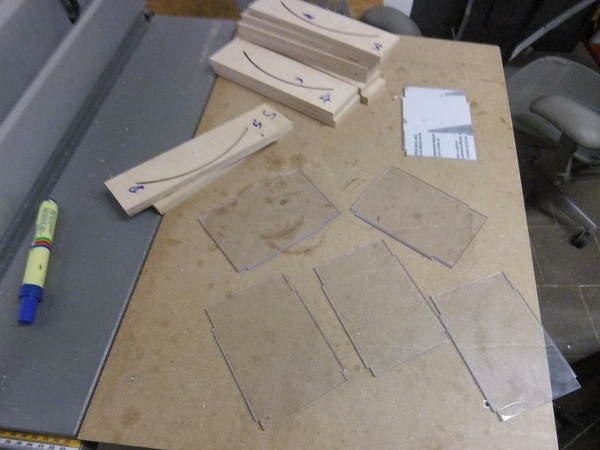

Découpe des pâles, avec une encoche en début et fin, tout comme sur les rainures pour s'assurer qu'elles ne sortent pas de leur emplacement 🤕

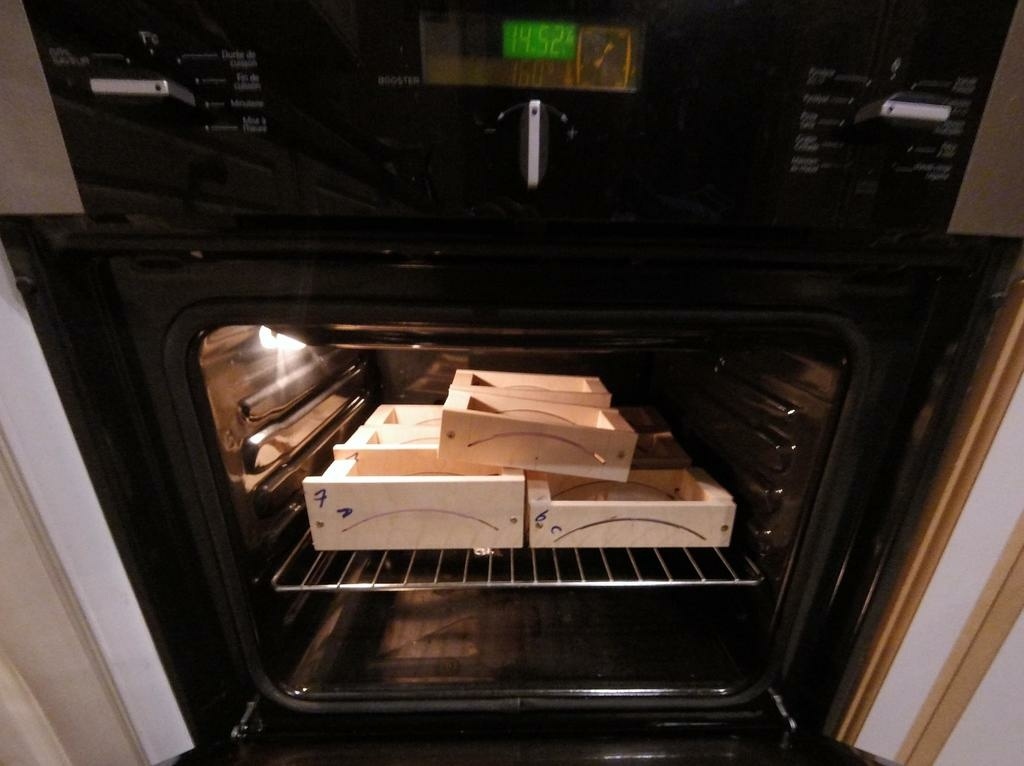

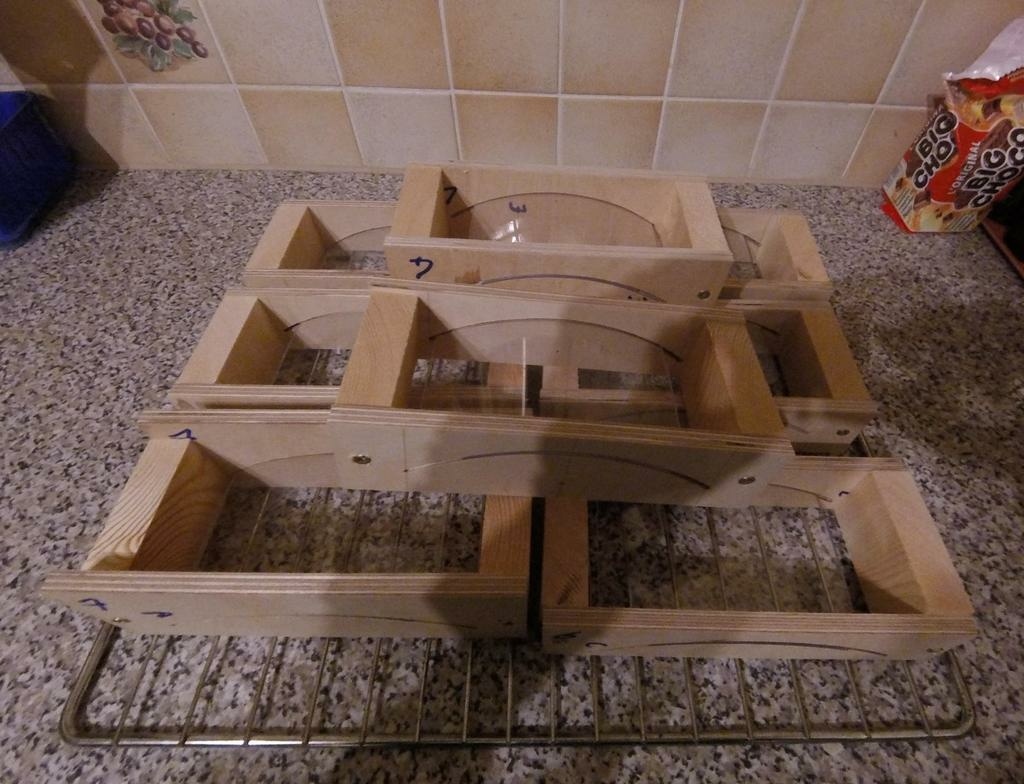

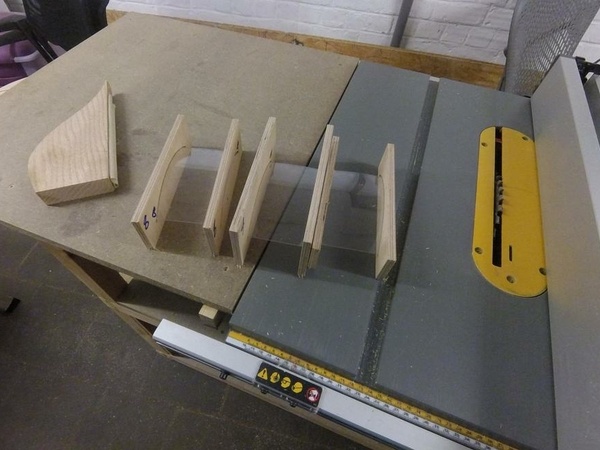

Insertion des pâles dans leur moule de cuisson

Cuisson (20mn à 170°C)

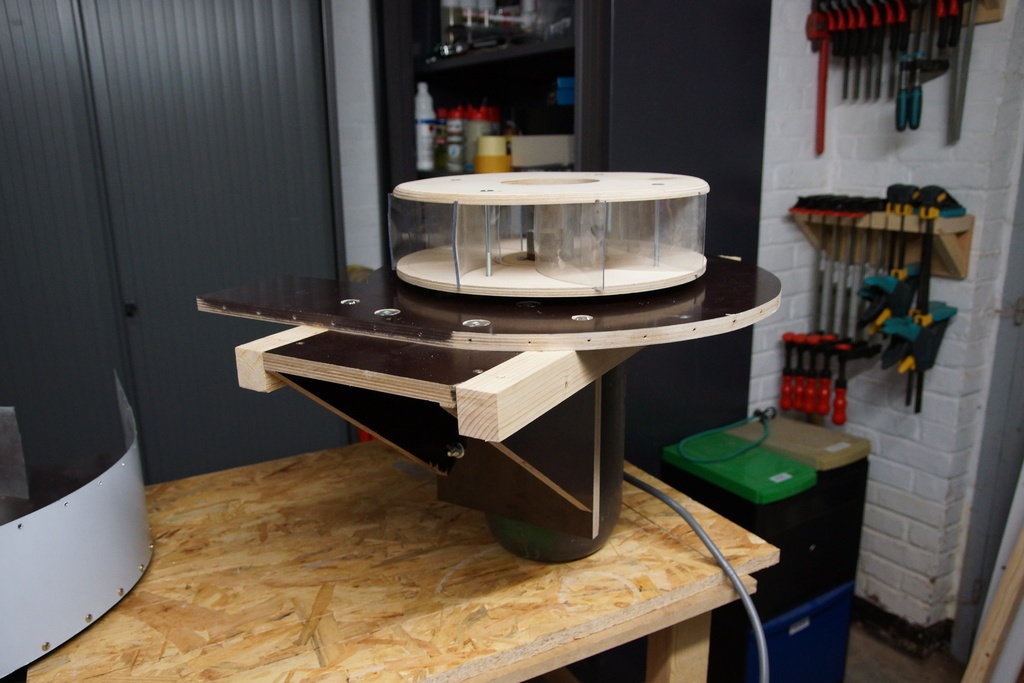

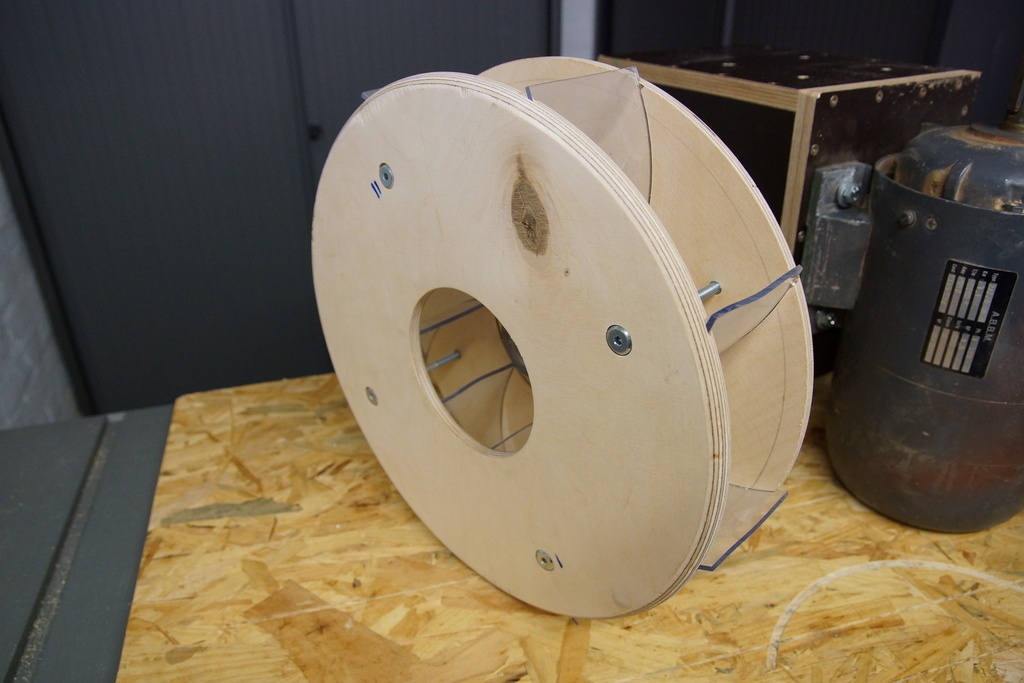

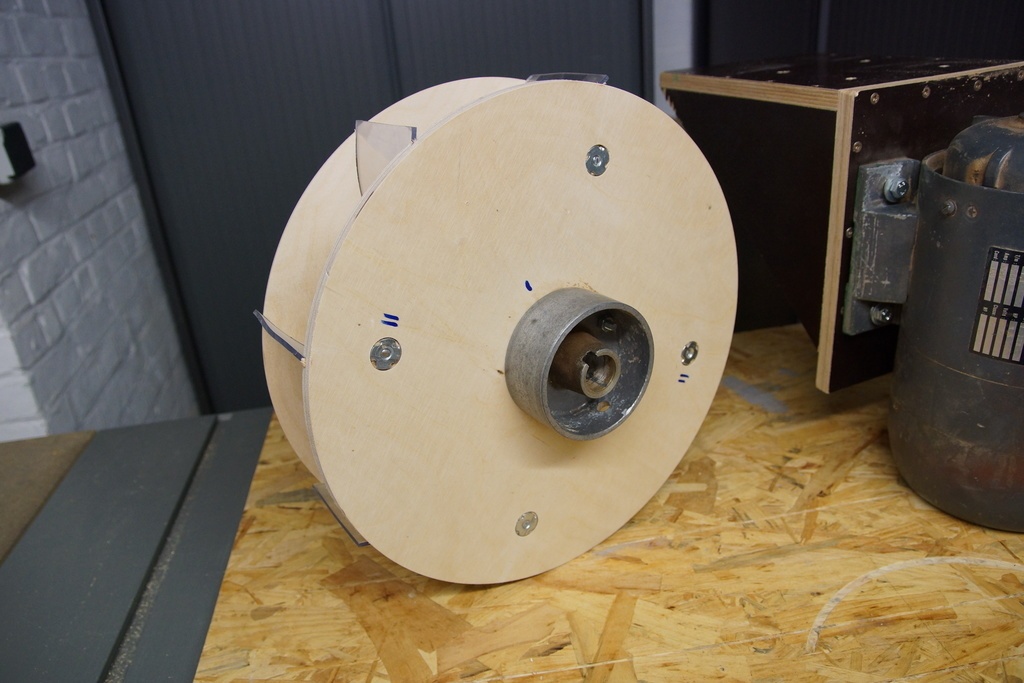

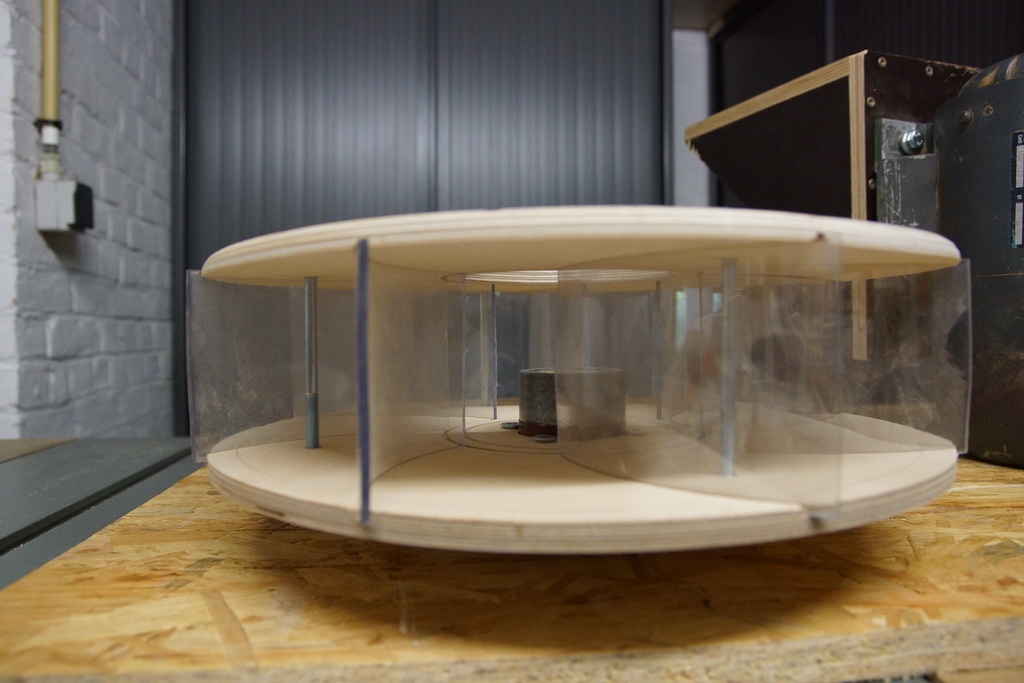

Assemblage de la turbine

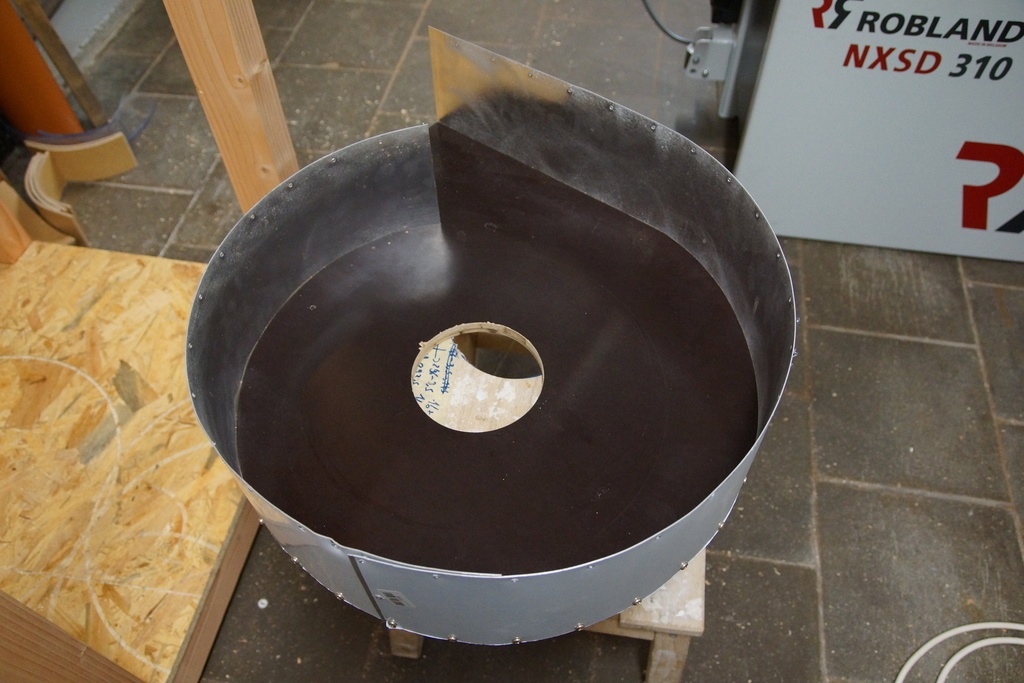

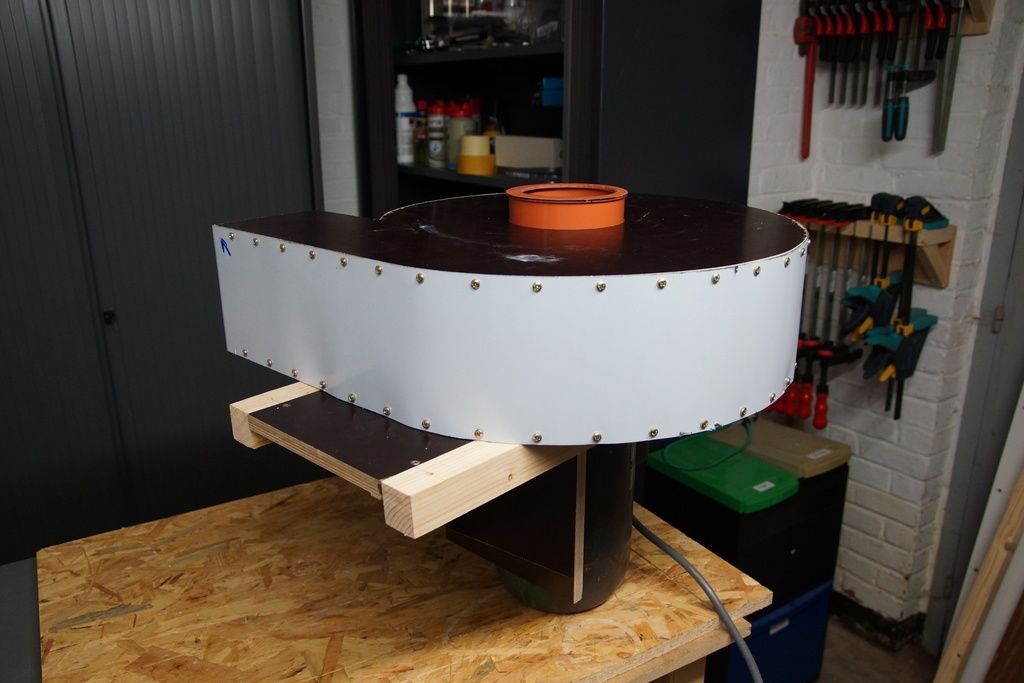

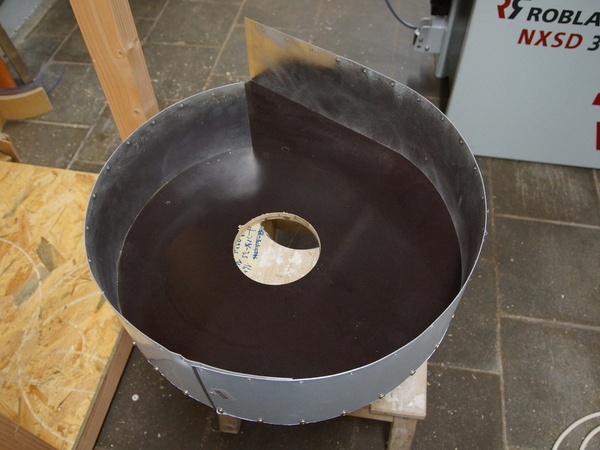

La cage dans laquelle est placée la turbine a une forme de siflet, c'est aussi une légère spirale pour bien diriger l'air aspirer vers la sortie.

La paroie est une feuille d'aluminium, qui a l'avantage de pouvoir être coupée avec la scie sous table.

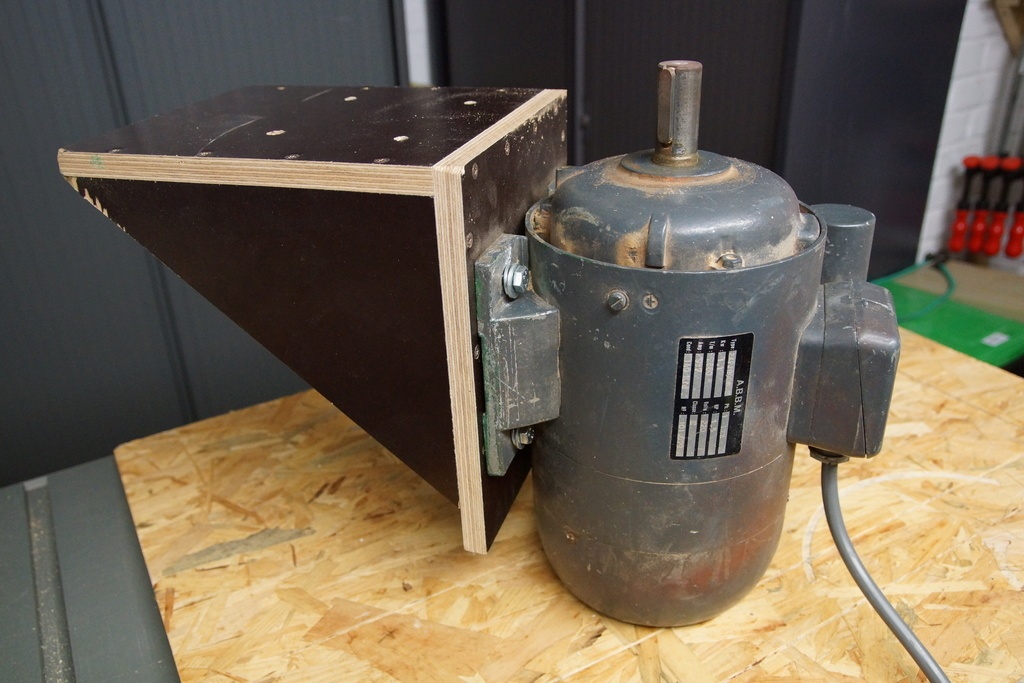

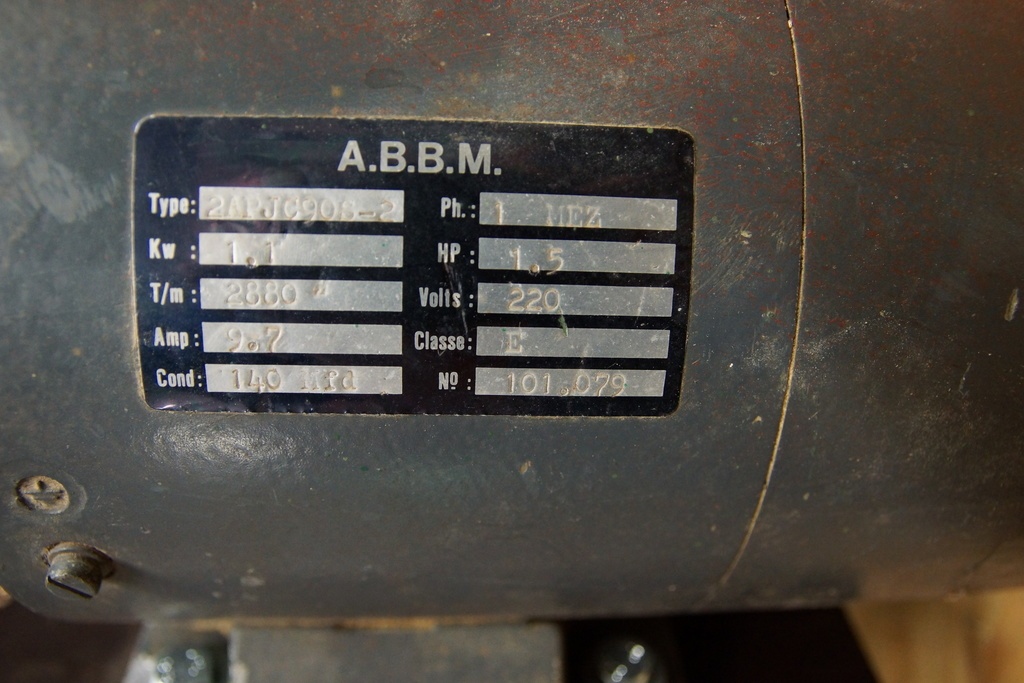

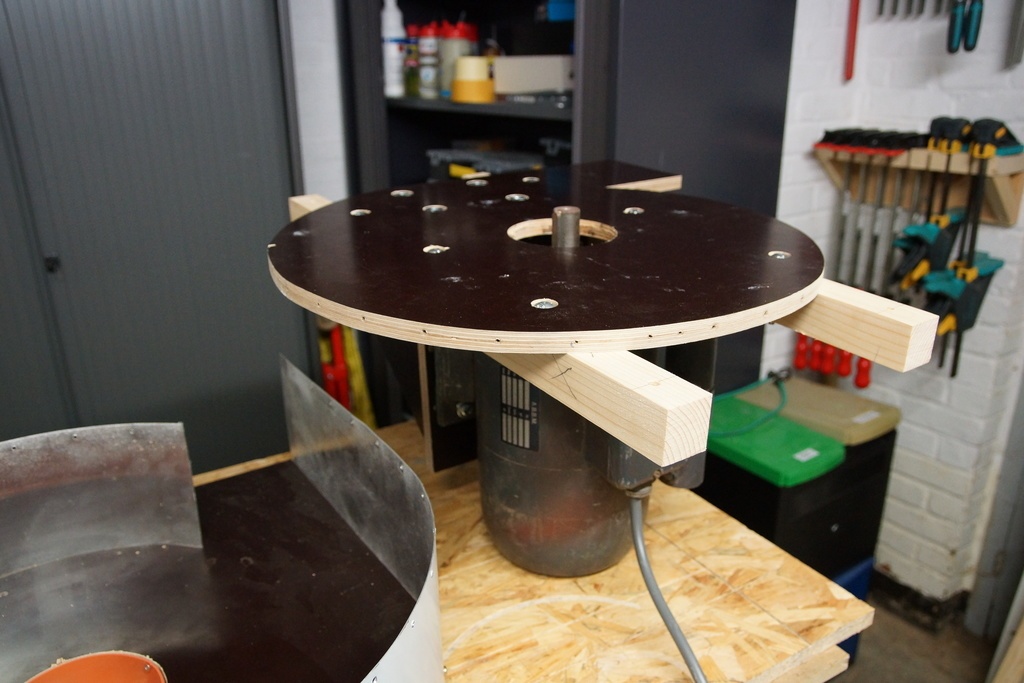

Le moteur asynchrone de récupération 1,5cv ; indiqué a 2880 tour/mn mais après mesure c'est entre 3060 et 3080.

Assemblage

Publié Mis à jour

Partager

Le cyclone

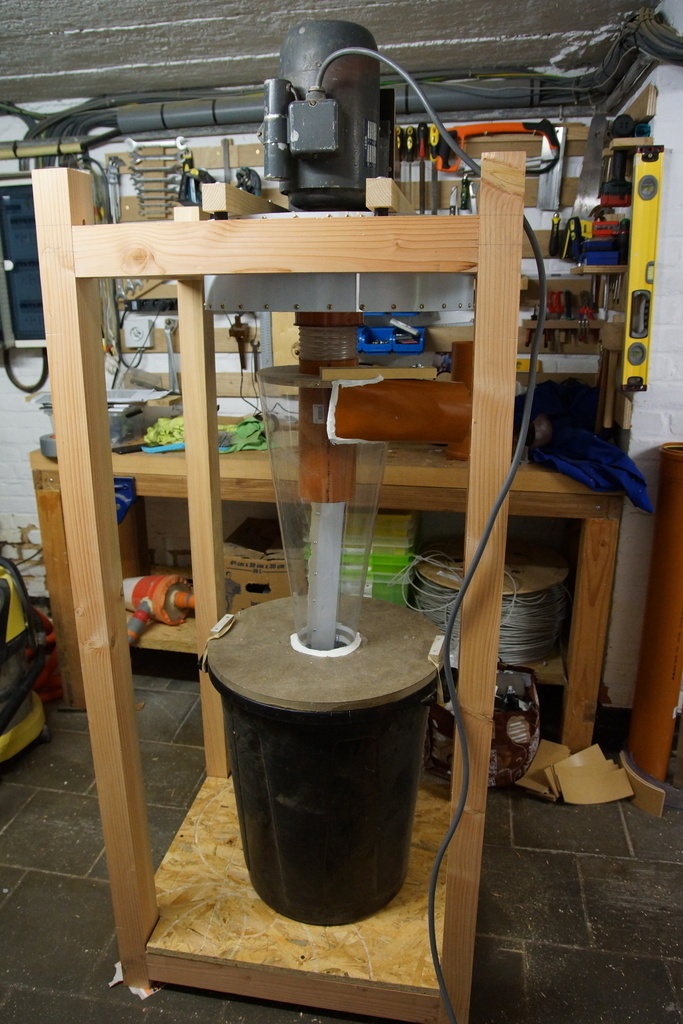

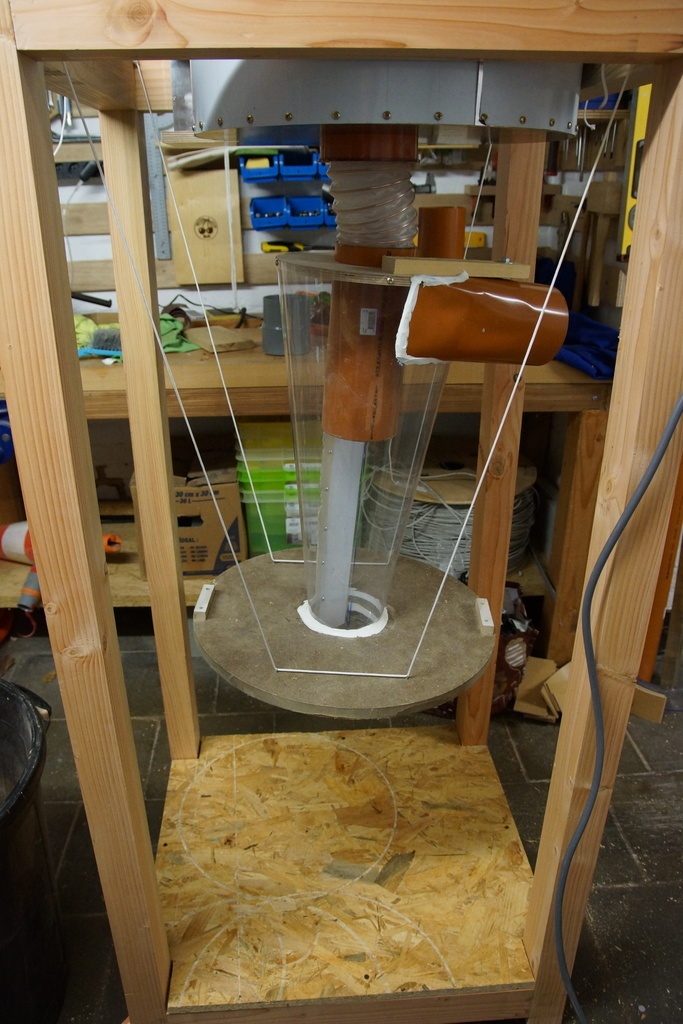

Le cyclone, fait à partir d'une feuille de plastique, roulée en cone, collée et rivetée.

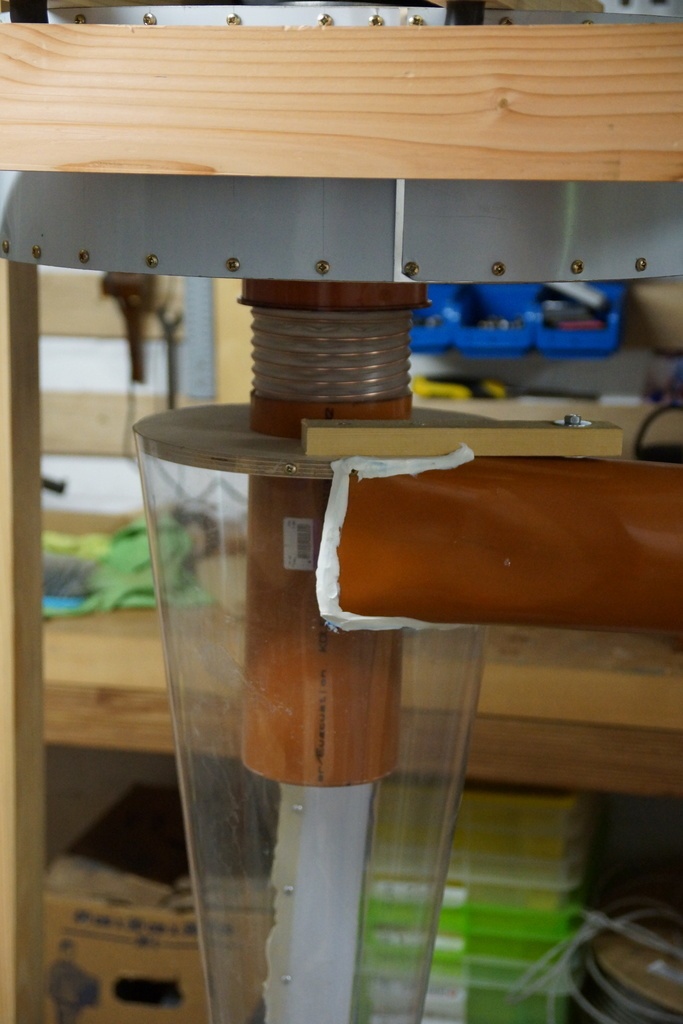

Le tube de sortie descend verticalement et est plus bas que le tube d'entré qui lui est tangentielle à la périphérie du cone.

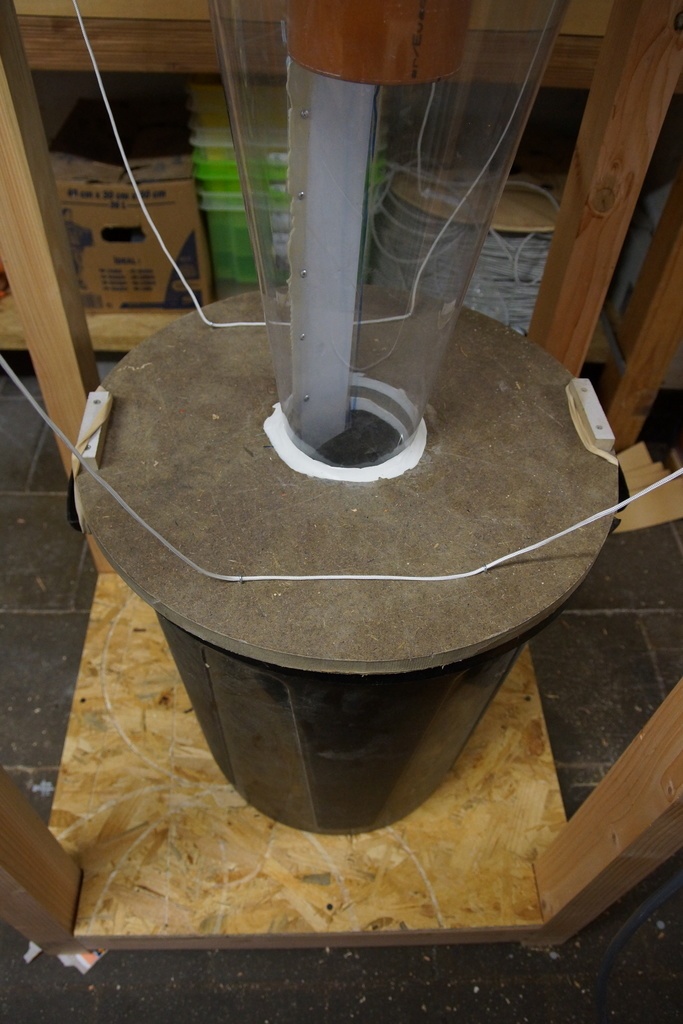

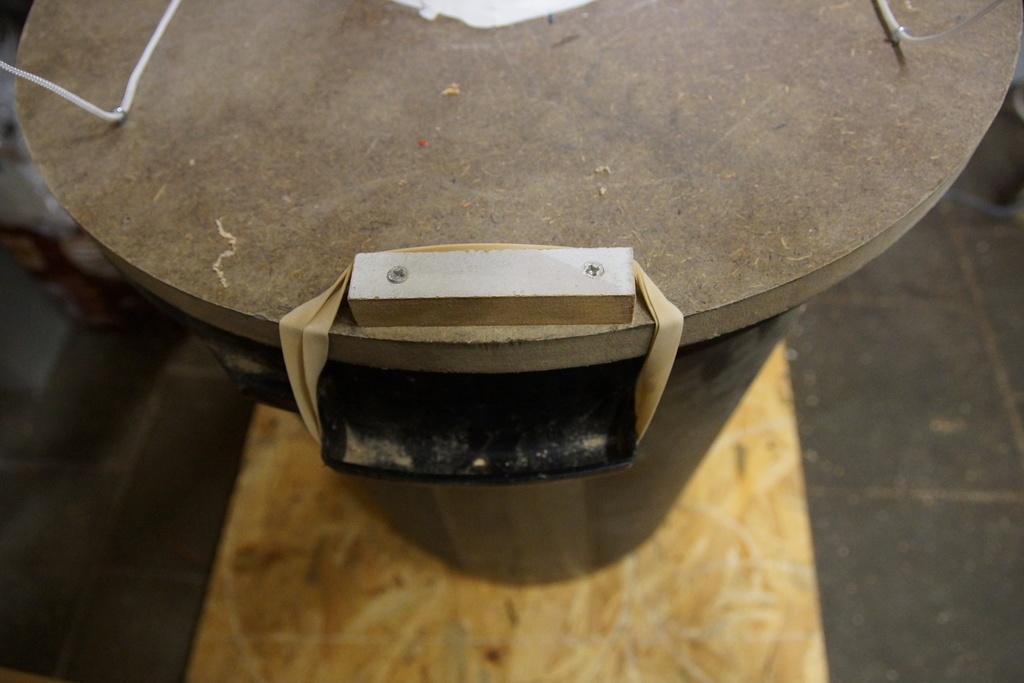

Plûtot que d'avoir des sacs ou un énorme bac, j'ai opté pour une poubelle de jardin qui était déjà utilisée sur mon précédent cyclone. Ca fonctionne bien, la capacité n'est pas énorme mais ça se vide rapidement. Pour faciliter l'enlévément de la poubelle le cyclone est suspendu au chassis, et il est relié à la turbine via un flexible. J'ai utilisé un flexible parceque le démontage fait bouger un peu le cyclone, mais aussi parceque la turbine est montée sur des silents blocs. Il ne fallait donc pas que le cyclone soit solidaire de la turbine.

Niveau étanchéité, rien à signaler.

Publié Mis à jour

  Ce pas à pas présente un projet en cours de réalisation.


Discussions

shuri  a publié le pas à pas "Accélérateur de particules".
il y a 5 ans
Oak

Beau boulot 👍🏻

je s'appelle Groot

😁👏

Fabien R
( Modifié )

Sympathique comme construction.
Vu la turbine de bête que tu as fabriqué, ton cyclone me semble un peu riquiqui non ? Il y’a un pas à pas sur le sujet avec des éléments de dimensionnement : Lien
En tous cas chapeau pour ta turbine, sacrée machine !!!

shuri

J'aurai aimé le faire un peu plus grand, mais je n'avais pas de feuille assez grande. Mais sinon les proportions y sont à peu près, et les premier tests (deux poubelles complètes de copeaux) sont concluants.
Après je compte faire un variateur pour le moteur, afin de réduire le débit ainsi que la consommation électrique. A ce moment j'étanchéfierai également le siflet au niveau du trou pour l'axe/poulie du moteur.

Il y a encore du boulot, comme la partie filtre, même si à la fin l'aspirateur sera installé à l'extérieur sous abris.

Fabien R
( Modifié )

shuri ok, à l’usage pas trop de copeaux qui remontent alors ? En tous cas, sympa de s’ameliorer l’atelier en construisant ses propres équipements.

shuri
( Modifié )

DewhitYoussef, non aucun copeaux à la sortie juste un peu de très très fines poussières. Je n'ai pas de microscope mais ça me semble extrêmement fin. Quand je fais des tests, c'est placé dehors et à terme il restera dans une petite cabane acoté au mur de l'atelier. Pas de voisin à proximité (>50M et très boisé avec également des haies)

Fabien R

Pas de voisins, la chance !! 😜
Là tu seras tranquille, expulsion des poussières à l’exterieur c’est l’ideal!

olivimo

Super réalisation et merci pour le partage !
J'ai 2 petites questions :
Quelles sont les dimensions du cyclone ?
Diamètre de la tuyauterie = 100 ?

shuri
( Modifié )

En diamètre il fait 28cm en haut et 11cm en bas pour 54cm de hauteur. Les tuyaux dur font 110mm et le souple 100mm.
Le tuyau qui va vers la turbine plonge de 23,5cm

olivimo

Super : merci pour les précisions !
