Réalisation de tréteaux en Sapin rouge
Liste des articles

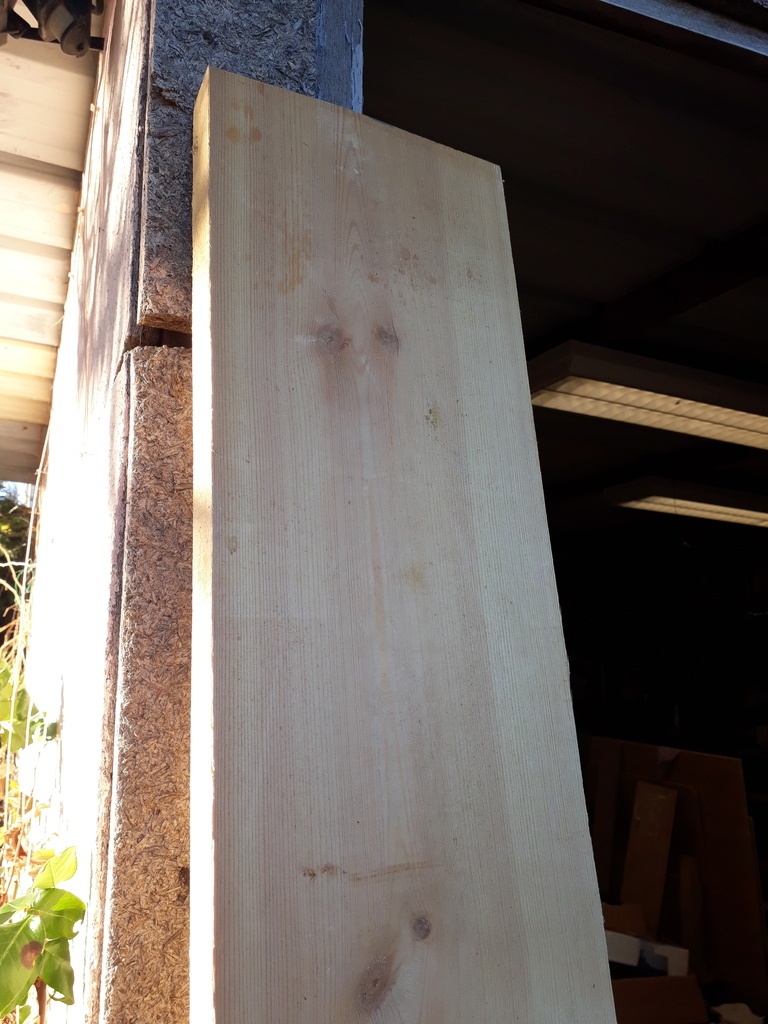

Choix du bois

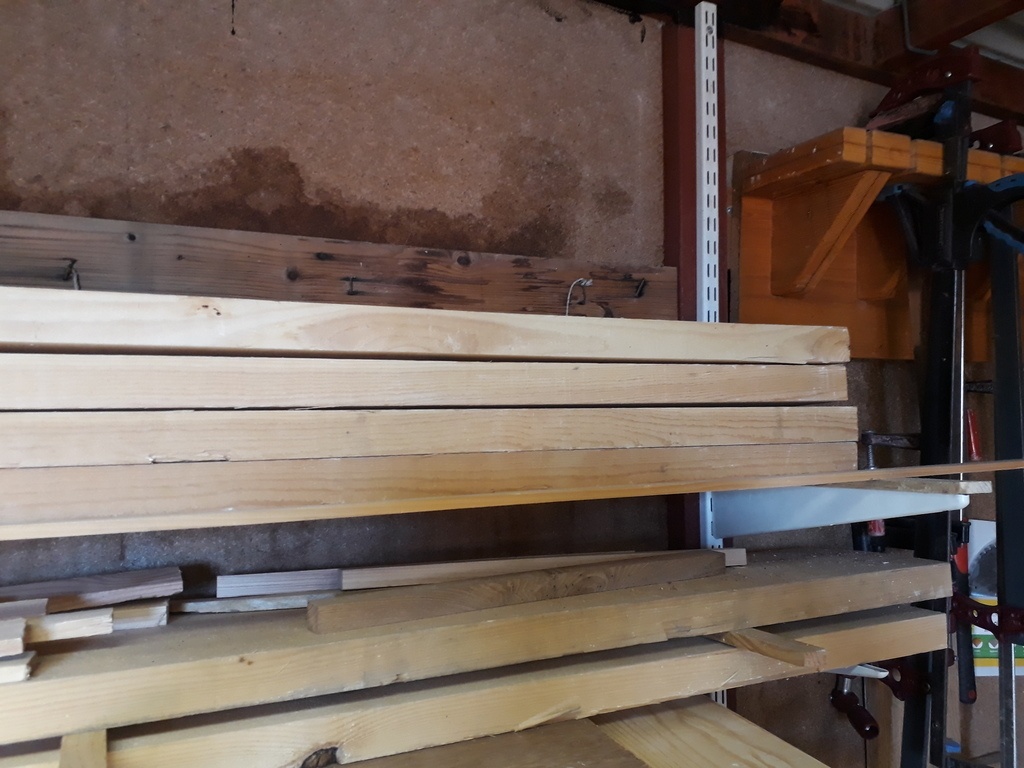

Tout d'abord, j'ai choisis des planches de sapin rouge qui séchaient depuis qlq années dans mon atelier. pas de caractéristiques particulières, juste je voulais faire de la place et elles étaient là...
Préparation des éléments
Je me suis inspiré de bon nombre de tréteaux que l'on vois sur youtube.
il sont pour la plupart fait avec des 2X4 (inch) ce qui nous fait 35mmX90mm

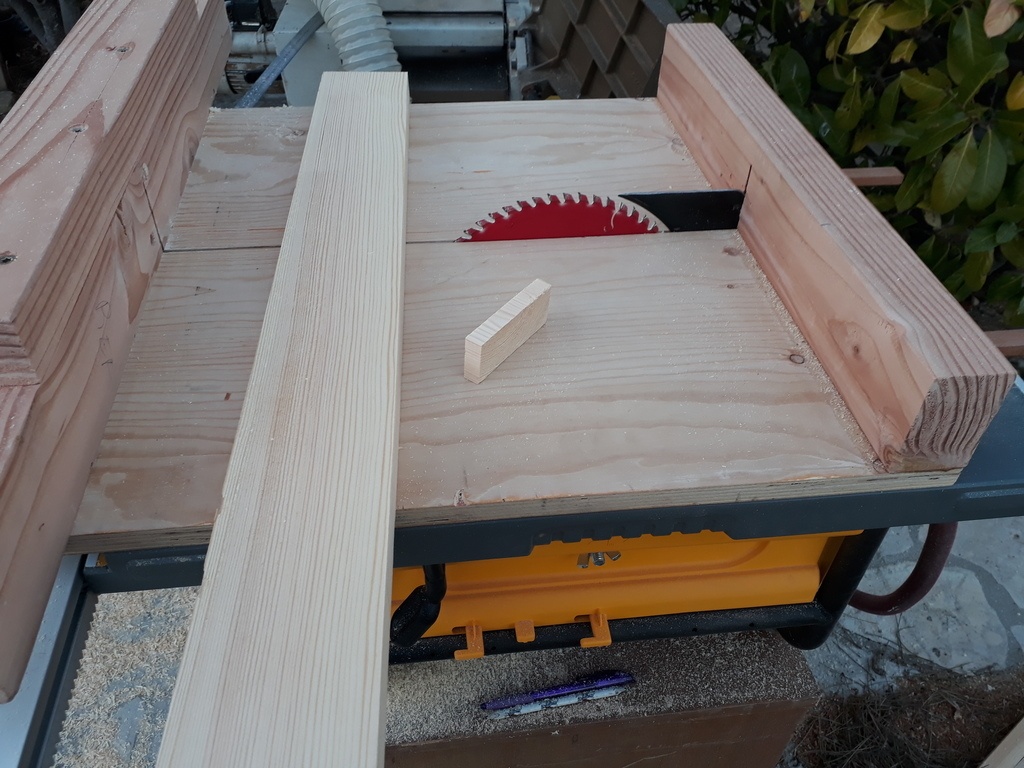

J'ai donc déligné les planches en longueurs de 90mm l'épaisseur de mes planches étaient de 40mm.

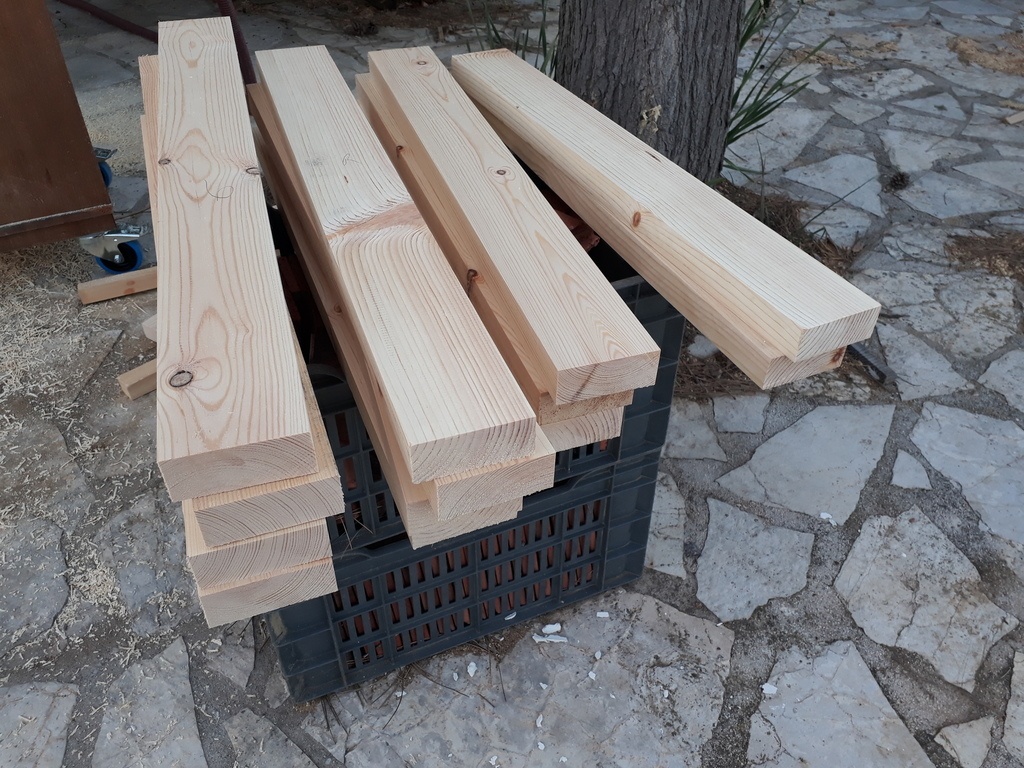

J'ai commencé par coupé les 2 type d’éléments qui compose ces tréteaux:
il faut par tréteau:
2 pièces de 810 mm ce qui sera le dessus et le dessous du I ( Ibeam )
5 pièces de 760 mm qui seront les pieds et le centre du I .

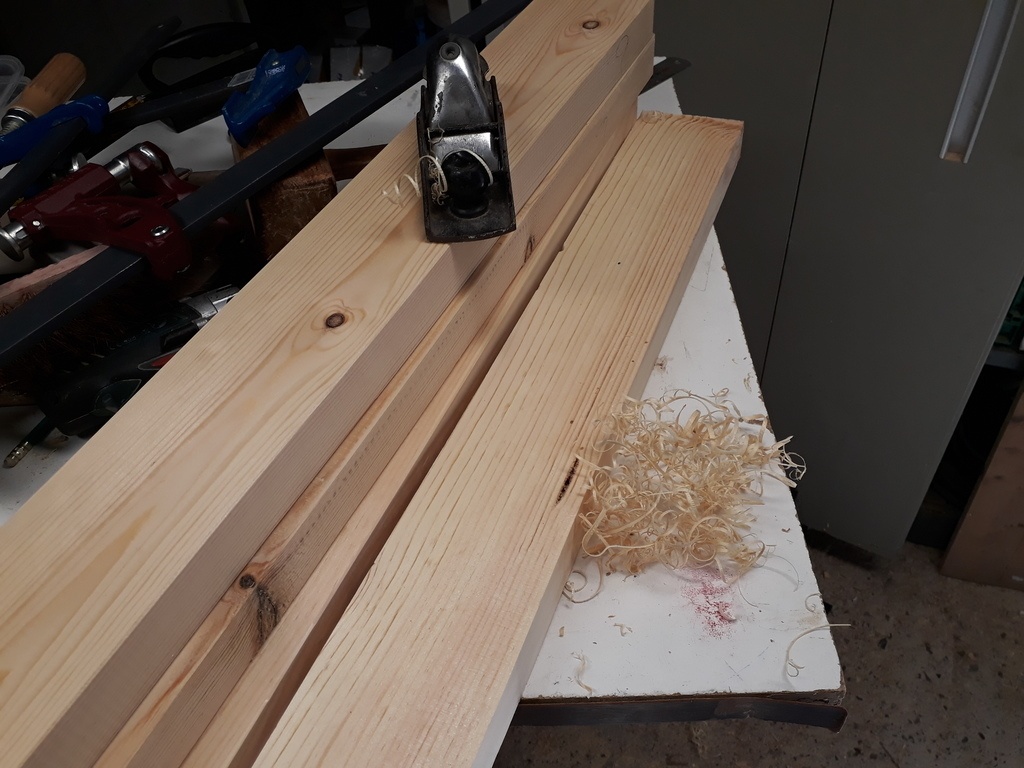

ensuite j'ai dégauchis et raboté toutes les pièces.
Mesure, Construction et finition
La suite est plutôt simple et sans prise de tête:

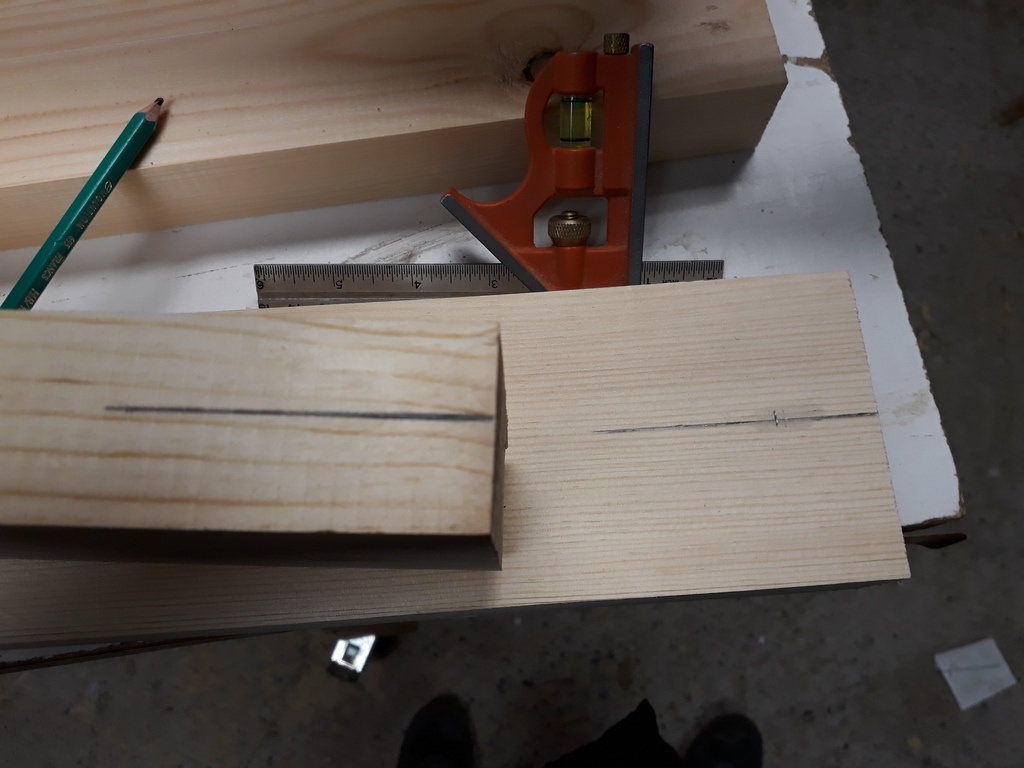

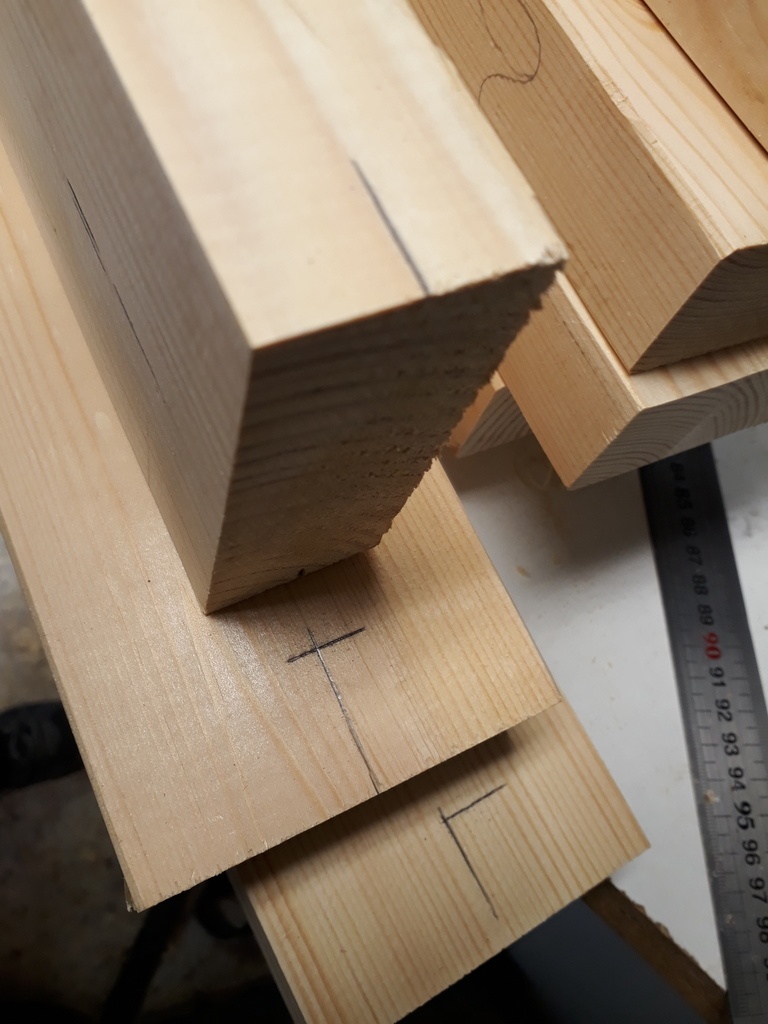

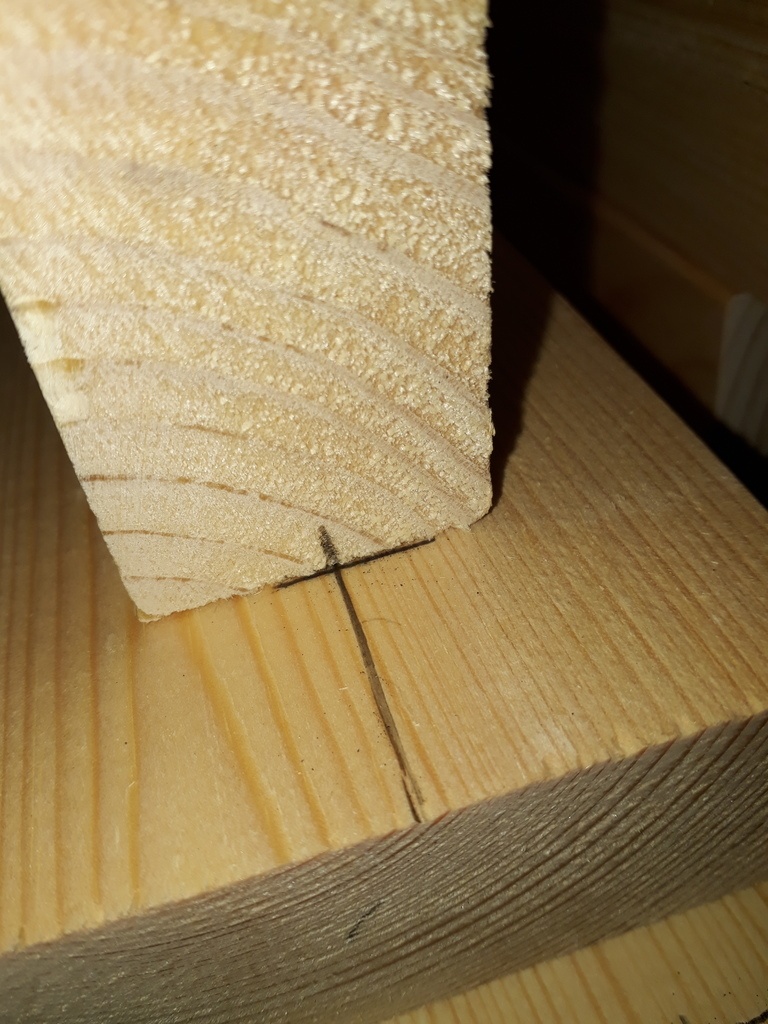

Sur les 2 pièces en 81mm de long repérer le centre de la largeur (90mm) soit 45mm et placer la pièce de 76mm au centre pour former un I normalement à 44mm du bord. les photos sont bien plus parlantes...
j'ai collé le tout et mis 5 vis par coté de 6X70. j'ai cassé les angles ( chose que j'ai fait avant sur le 2eme tréteaux lol ).

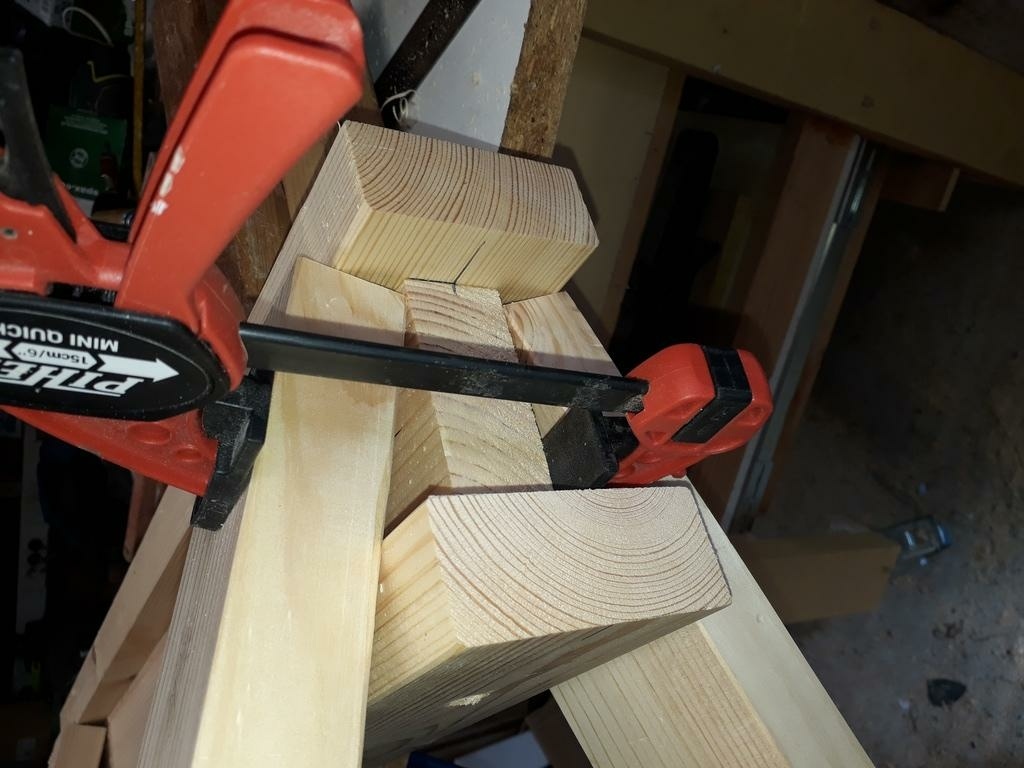

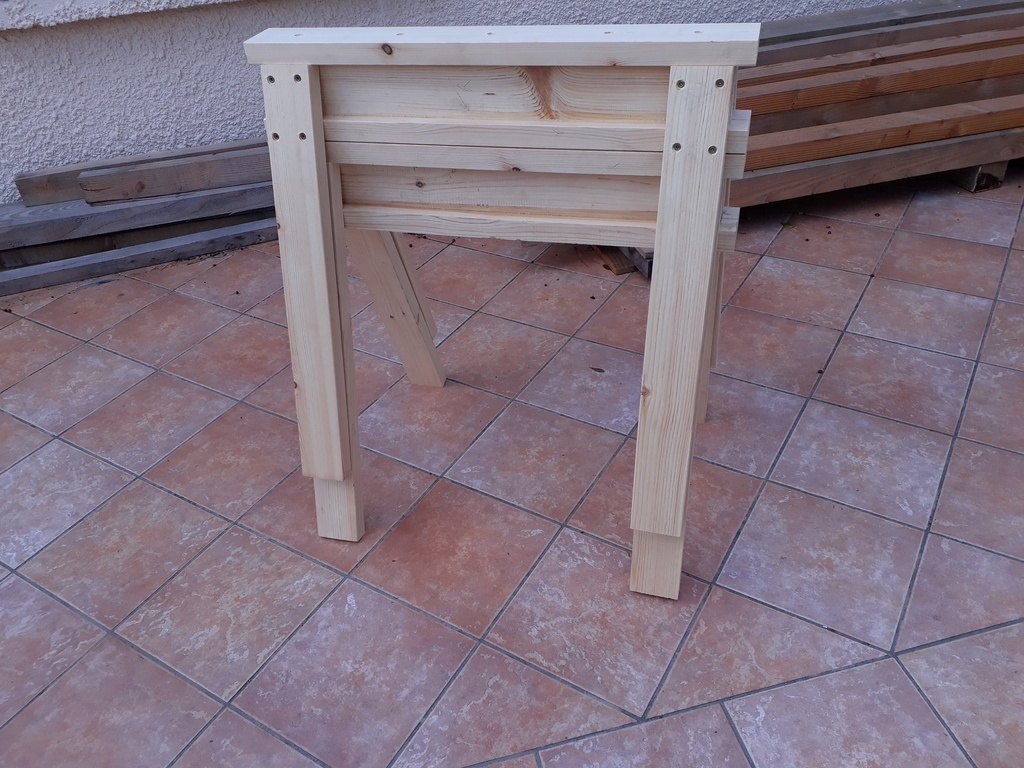

Puis j'ai placé les pieds. heureusement que j'avais des presses a une main...
j'ai mis 4 vis par pieds toujours des 6X70

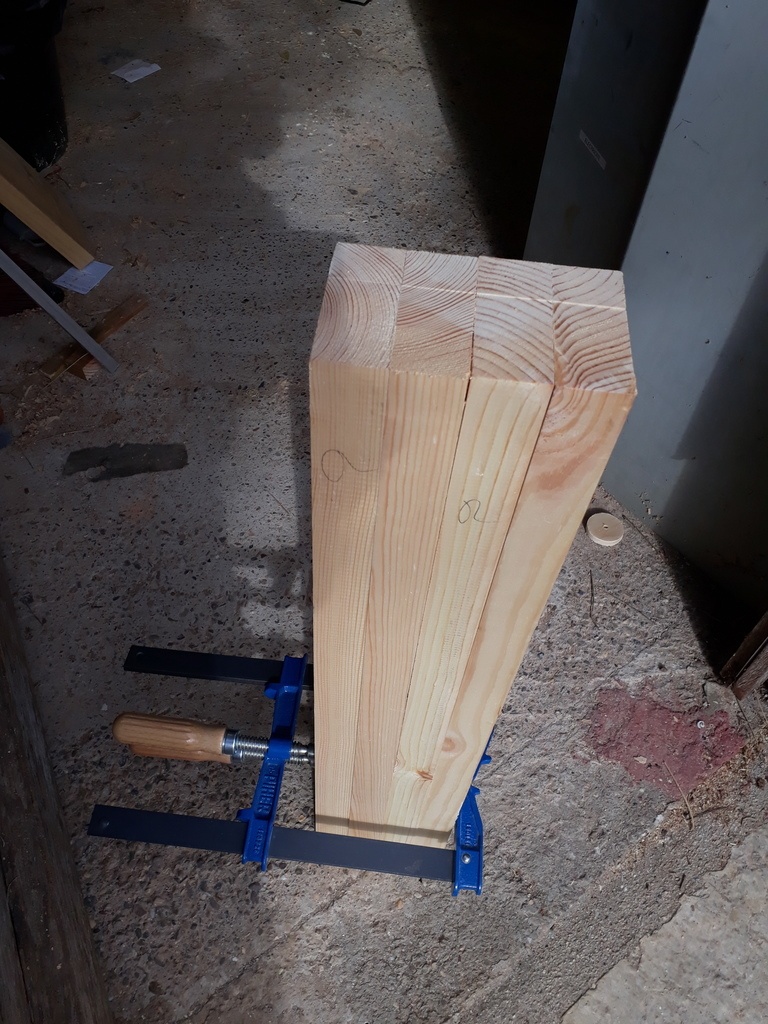

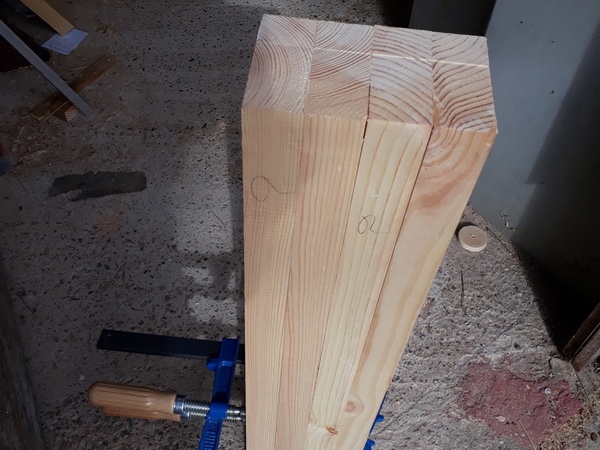

je conseille de bien vérifier la longueur des 4 pieds j'ai eu qlq soucis avec le premier 2 mm qui mon mis la misére. sur le second j'ai traité les 4 pieds d'un coup c'est bien mieux.

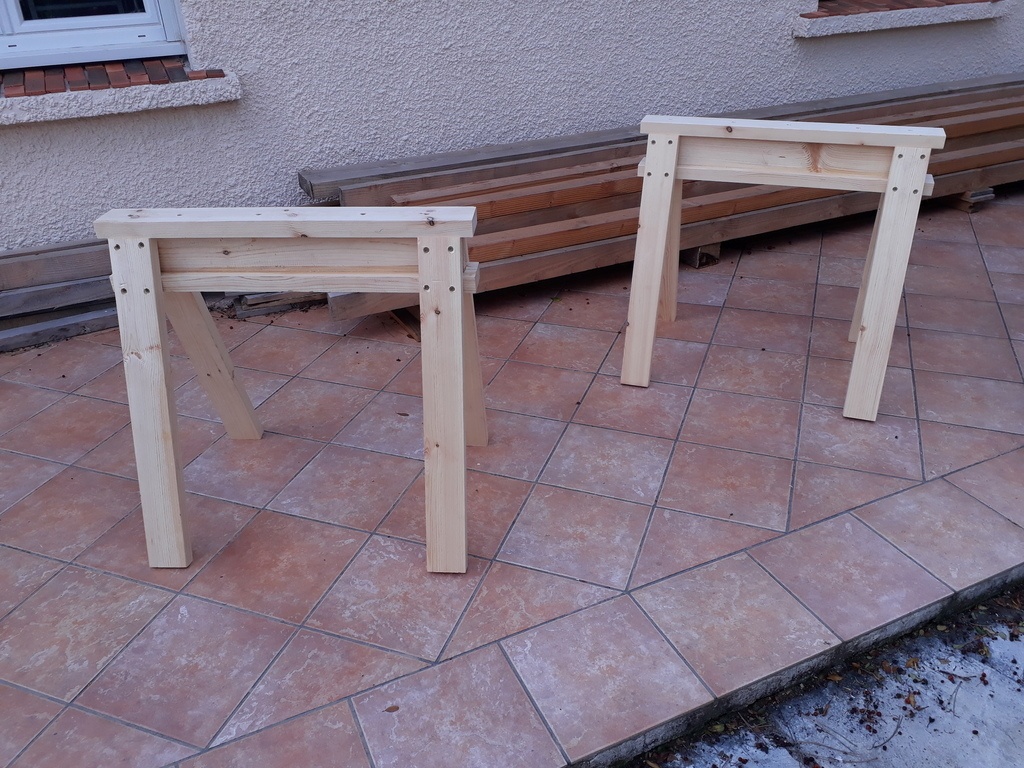

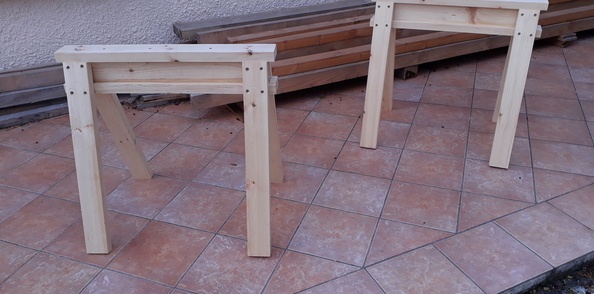

Pour terminé j'ai passé une finition huile de tung essence d'orange <- pour fluidifier l'huile mais surtout passque j'adooore cette odeur.. et voila des bon tréteaux empilables pour mes prochains travaux de charpente.
ps: je n'exclus pas de renforcer entre les pieds...
Discussions
Hum, finition intéressante mais c'est pas vraiment ce que j’appellerai costaud pour des travaux de charpente
ah bon ? .....
j'ai justement choisis des Ibeam parce que next level carpentry y dépose 8 tonnes dessus ! youtu.be/cEUgNjT1nGU et les miens sont encore plus épais... Même si j'ai adapté sa réalisation, j'accepte volontiers de diviser leur efficacitée par 2 soit 4 tonnes.... et je t'en donne un gratis pour le plaisir soit 3 tonnes lol...j'ai hâte de connaitre ta définition de costaud....
yes. Je te prendrai en photos les miens ;-) Réalisation 15 minutes! Après c'est une discussion constructive hein! Ce qui m’inquiète ce sont les pieds qui n'ont q'un seul dévers et donc il y a pas de triangulation longitudinale en dehors des vis. aie aie les gros retournements de 30 30 de 6m... D'ailleurs dans la vidéo il s'amusent a charger bien aplomb, en vrai le manuscope tape un poil dedans et château de carte assuré. Sinon, certes le chapeau va travailler comme une poutre en I mais ça sollicite les vis... bien entendu je ne le souhaite pas mais j'ai peur que ça lâche quand les tréteaux seront restés dehors sur le chantier un petit moment. Pour les miens c'est du bastaing 6,5 16,5 que de la compression courte. Il te faut 1 équerre alsacienne, une sauterelle, et roule!
BastienLB salut, je suis preneur de tes photos, quand les miens seront trop vieux je me pencherais sur d'autre modèles pkoi pas. merci :)
Jolis tréteaux; pourquoi n'as-tu pas utilisé le modèle "conseillé" à 30'33"(anti basculement latéral) ?....
RIRI212 salut riri, à la place j'ai écarté les pieds, pour réduire cet effet. mais effectivement sur une version plus aboutie je choisirais certainement cette méthode ainsi que le renfort anti écartement ( peut etre que sa je vais le faire c'est rien a faire mais sa augmente la hauteur totale une fois les tréteaux empilés ) et pour finir les renfort entre les pieds, mais la encore les empiler deviens plus embêtant. je me suis aussi inspiré de cette vidéo : youtu.be/iFuTBNtaS6w
Le Verre à Bois
Ou sinon, peut-être un peu plus "lêché" (BastienLB) avec en prime quelques trucs de sciage, de rabotage et de mise à niveau des pieds (si vous avez la force de visionner 80 mn)...
Et tout ça, à la main !...
Pour moi, ... un vrai régal !...
Épisode 1
Épisode 2
RIRI212 wai mais la tu nous emmene chez tonton Paul c'est pas du jeu lol....

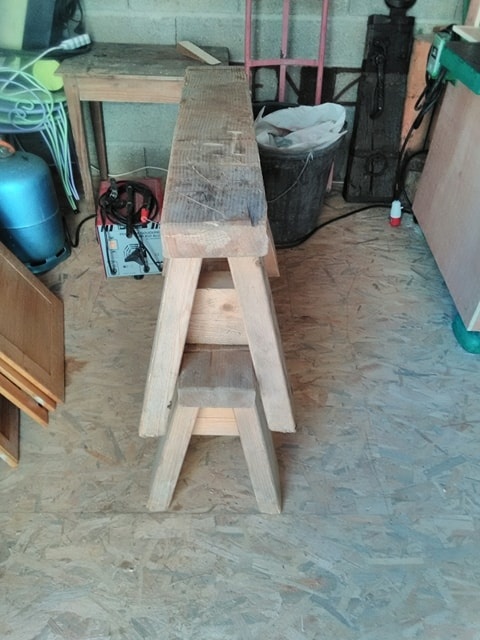

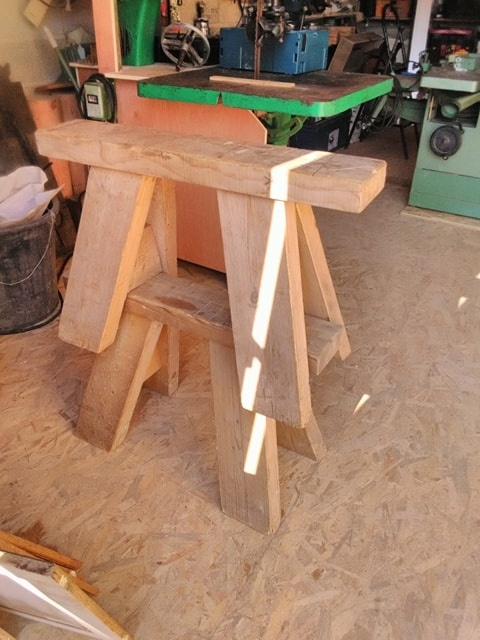

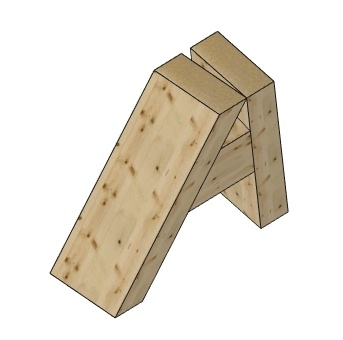

Donc en bastaing 6.5 16.5

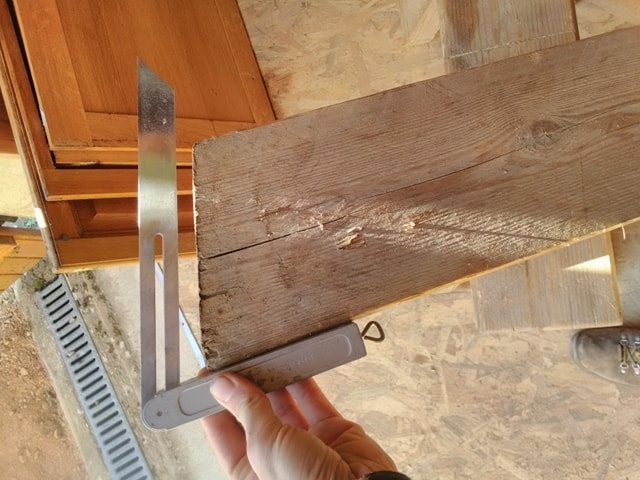

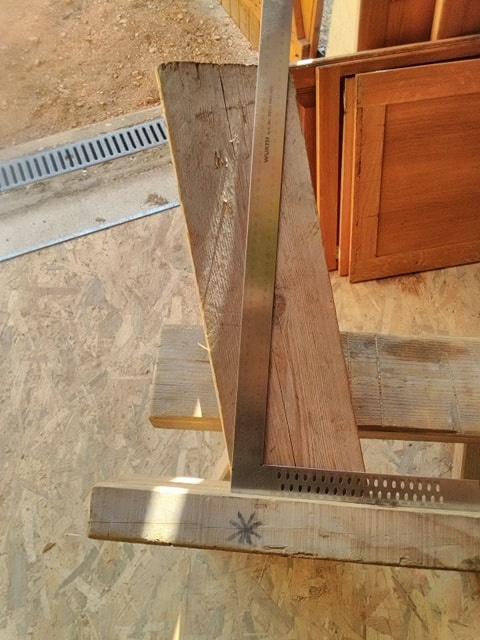

tout est dans la position de l'equerre (compression courte optimale), c'est cela qui donne l'angle qui est à remettre sur la machine et sur l'angle de l'entretoise aplomb. Cette entretoise fait 17cm au plus long pour pouvoir empiler les trétaux. La fixation des pieds depuis le bout de la traverse (80 cm) est donc prise sur la coupe de niveaux, pour pas être gêné il ne faut pas qu'ils dépassent.

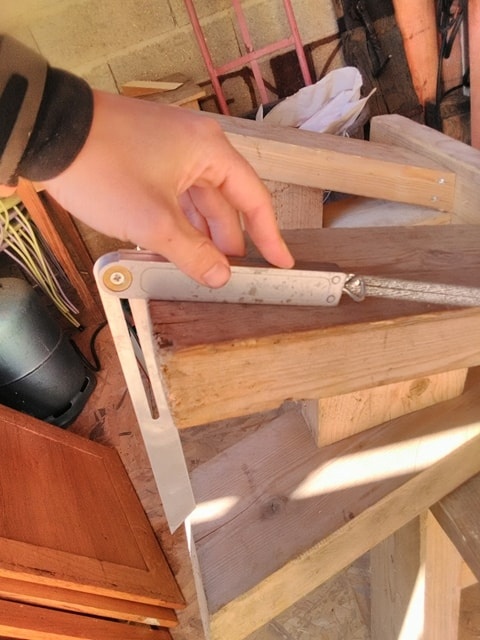

angle machine et distance depuis l'about mesurée sur la coupe de niveau.
BastienLB merci bastien, effectivement sont bien gras lol, peux tu me dire leur hauteur et le poids que sa represente stp ?
Le Verre à Bois C'est vrai que c'est un vrai bonheur que de le regarder...
Et pas de Time-Laps... En intégral, à l'ancienne....
BastienLB Quelle est la valeur de l'angle que tu as sur la fausse équerre ?...
Comment sont fixées les différentes parties entre elles ?
merci
RIRI212 je te mesure ça demain.
Je ne l'ai jamais mesuré, vu qu'il s'agit d'un rapport auteur/largeur. Sur l'équerre je croise au niveau de 50 cm, ce qui fait avec le chapeau une hauteur de 55cm environ.
Parfait pour mortaiser et percer. Et des bancs pour le casse croute!
Le tout est assemblé à la vis de 6 * 130 (10€ la boite de 100).
Pour positionner les pieds avant de revisser par le dessus, tu mets 2 pointes de 70 à la main.
poids total: 4 x 0.50 m + 2 x 0.15cm + 1 x 0.80cm * (0.065 x 0.165) x 400kg/m3 = 13 kg
Dans la boite ou j'étais on avait une machine numérique et du coup j'en avais fait plusieurs dizaines en mettant les pieds non pas parallèles au chapeau mais tournés pour être parallèles à l'about et la traverse dans ce versant, si tu vois ce que je veux dire.
Quand j'étais lapin j'avais fait les classiques tréteaux cadets mais ces tréteaux sont valables en atelier pour mettre les bois à hauteur des tables des machines fixes.

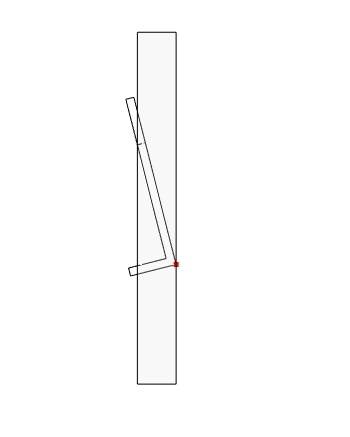

Sur l'ordinateur ça donne 15° avec une équerre alsacienne de 35mm de largeur. Sur un bastaing de 16.5 en croisant à 50cm depuis le talon.

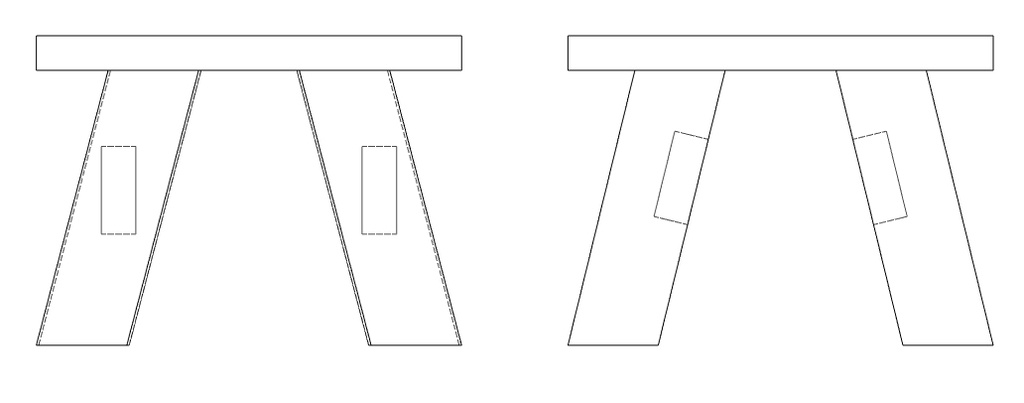

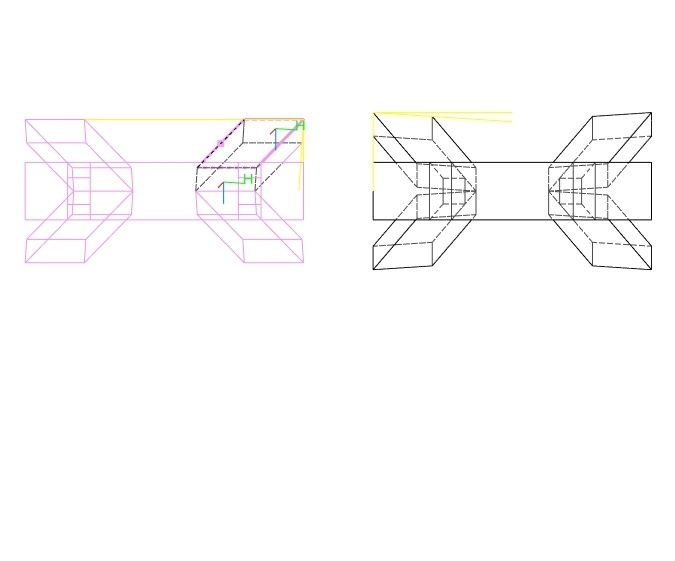

dessins

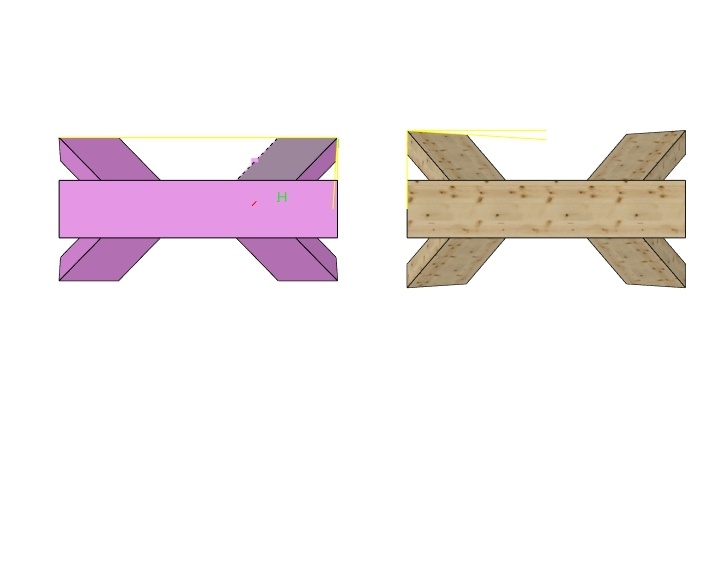

les 2 façons de faire
Super
Merci Bastien ....
