bonjour a tous
je vous propose aujourd'hui une réalisation en cours

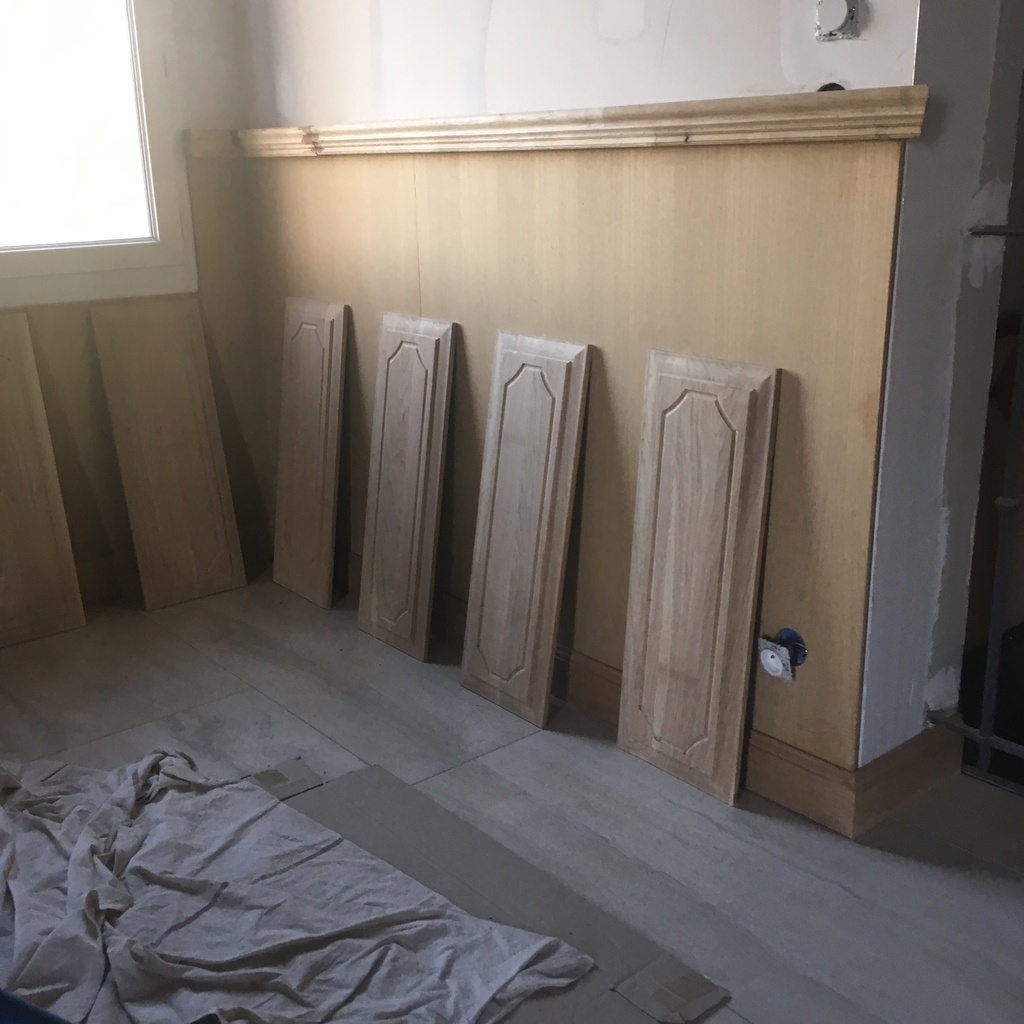

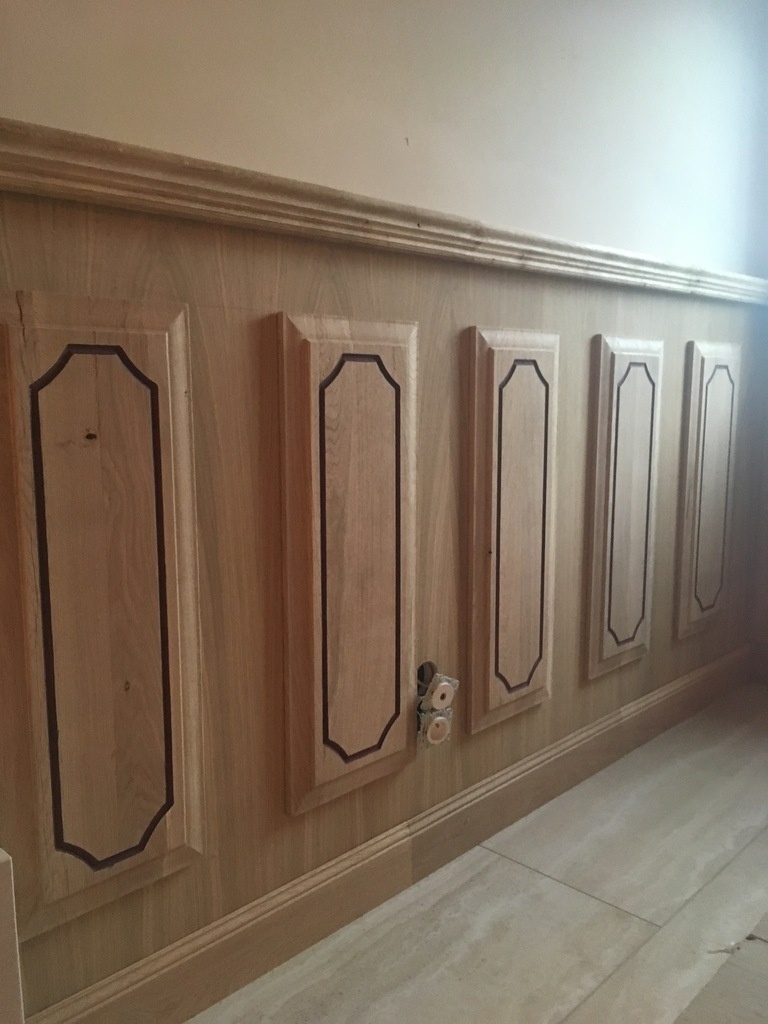

il s'agit de l'habillage d'un soubassement de mur en cp de chêne et panneaux chêne massif
il y a une longueur de 26m a couvrir sur une hauteur de 1.20m
le fond es constitue de cp de chêne de 9mm viser sur des tasseaux pour avoir un vide entre le mur et le cp de 10mm
le haut sera habiller avec une comaise en chene de section 7035mm
le bas sera lui habillet avec une plinthe
et au milieu sera fixer des panneaux en chene de 300800
Liste des articles

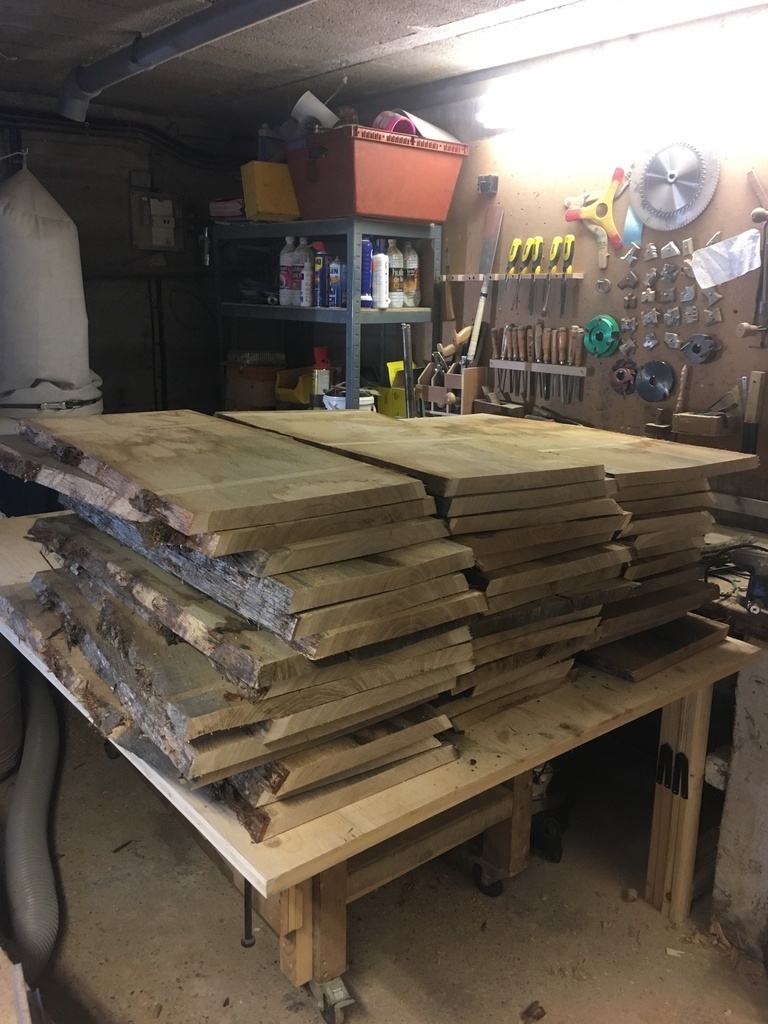

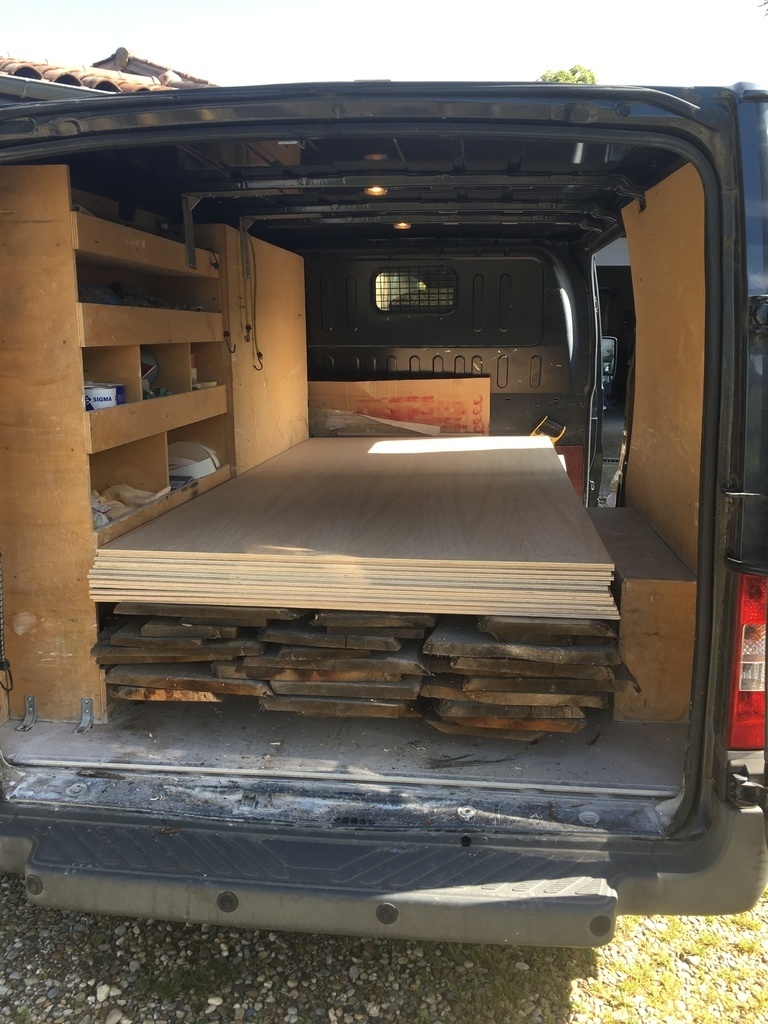

La fourniture
pour la fourniture du chantier
il m'a fallu 13 panneaux de cp de chene en 9 mm en 250*120cm
des planche en 18mm pour realiser les plinthes
des planche en 27 pour realiser les panneaux centraux

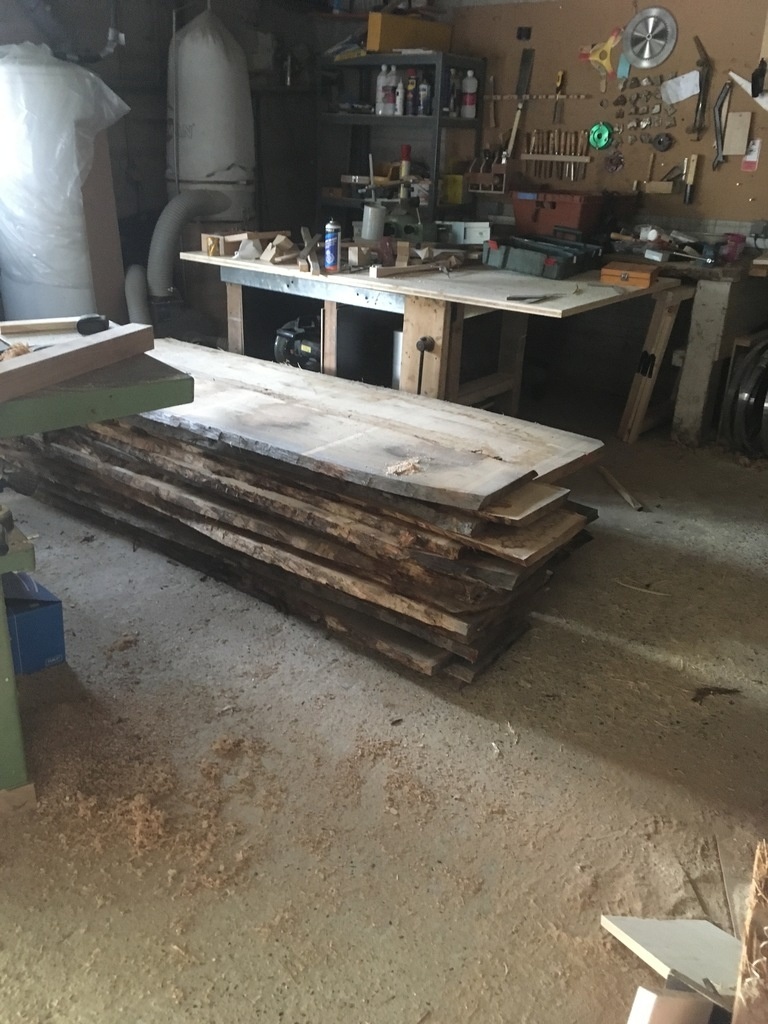

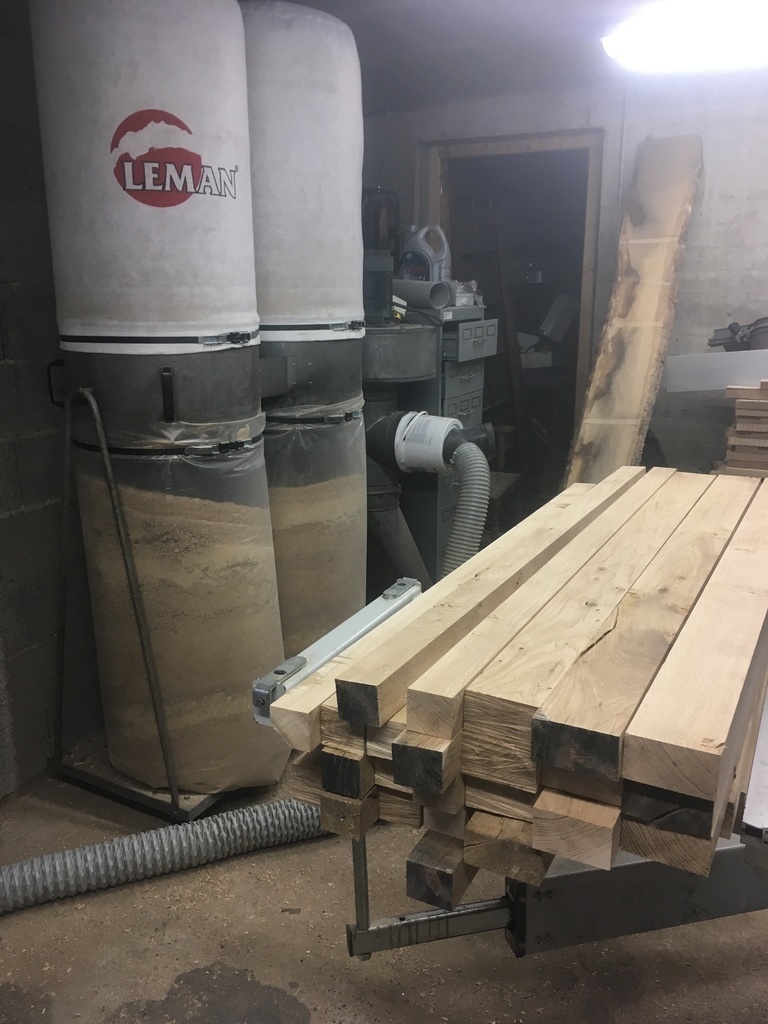

des plateau de 45 pour realiser la corniche

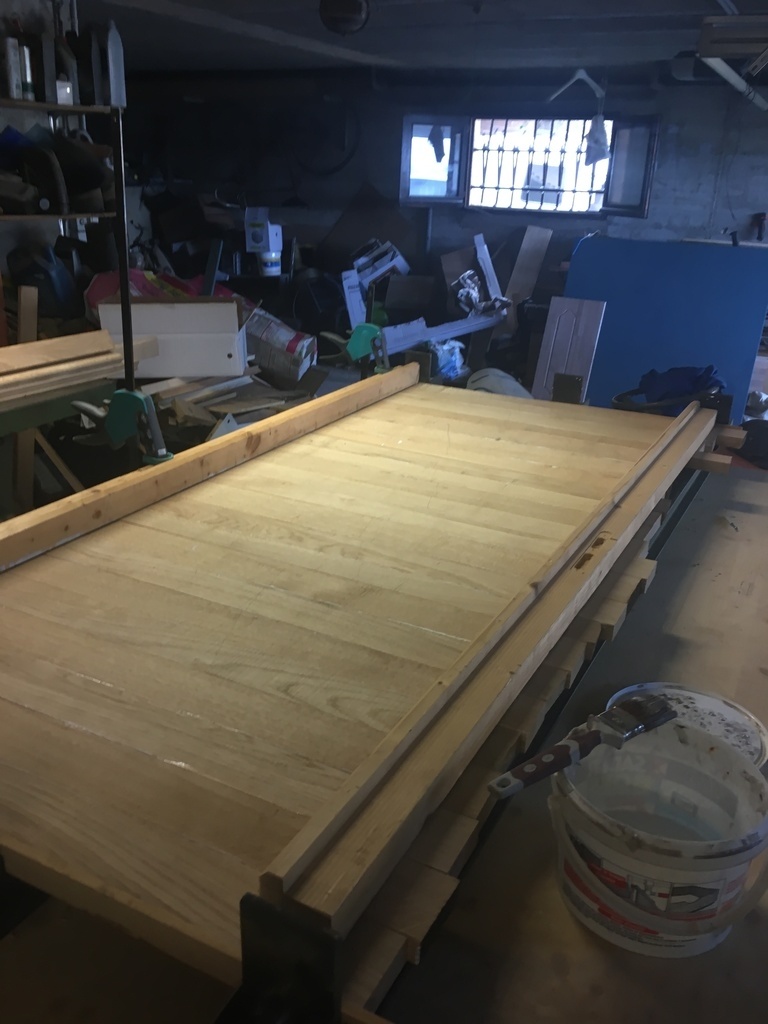

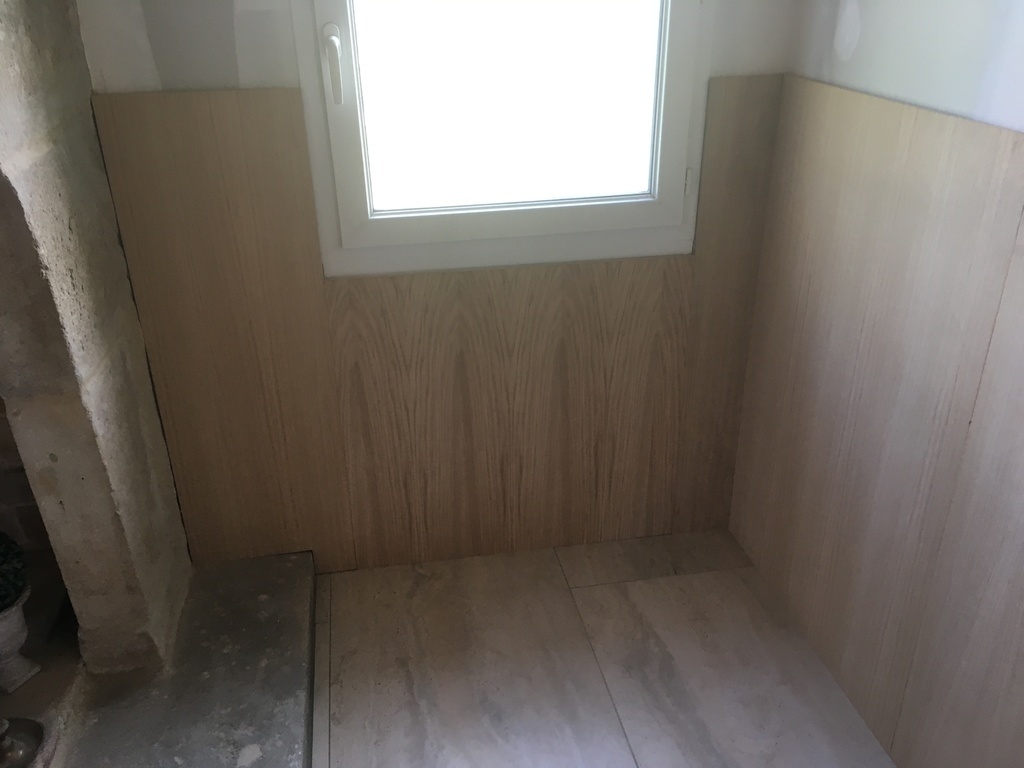

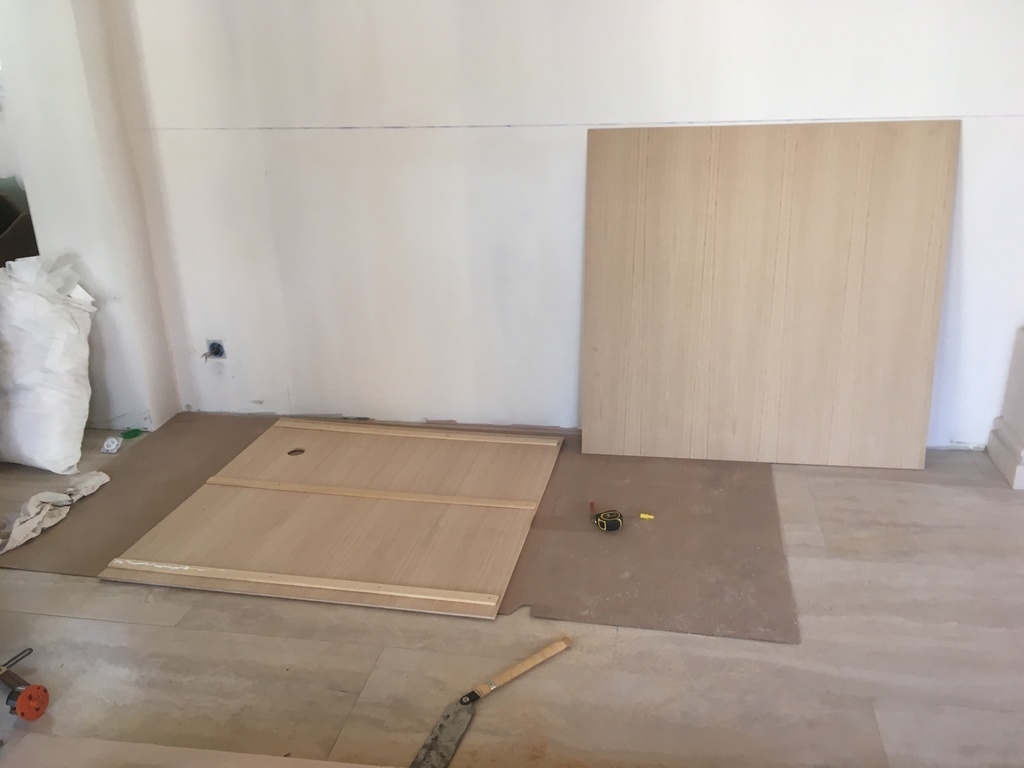

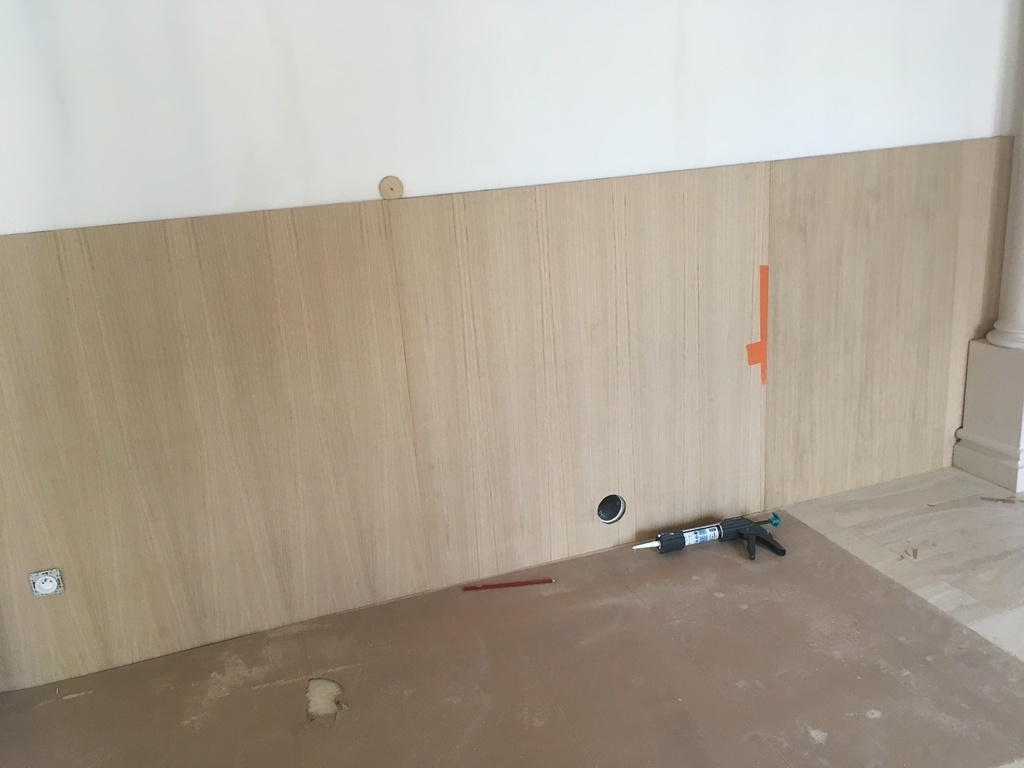

La pose du CP
les panneau de cp sont coupés en 2 l’aide d'une scie plongeante sur rail

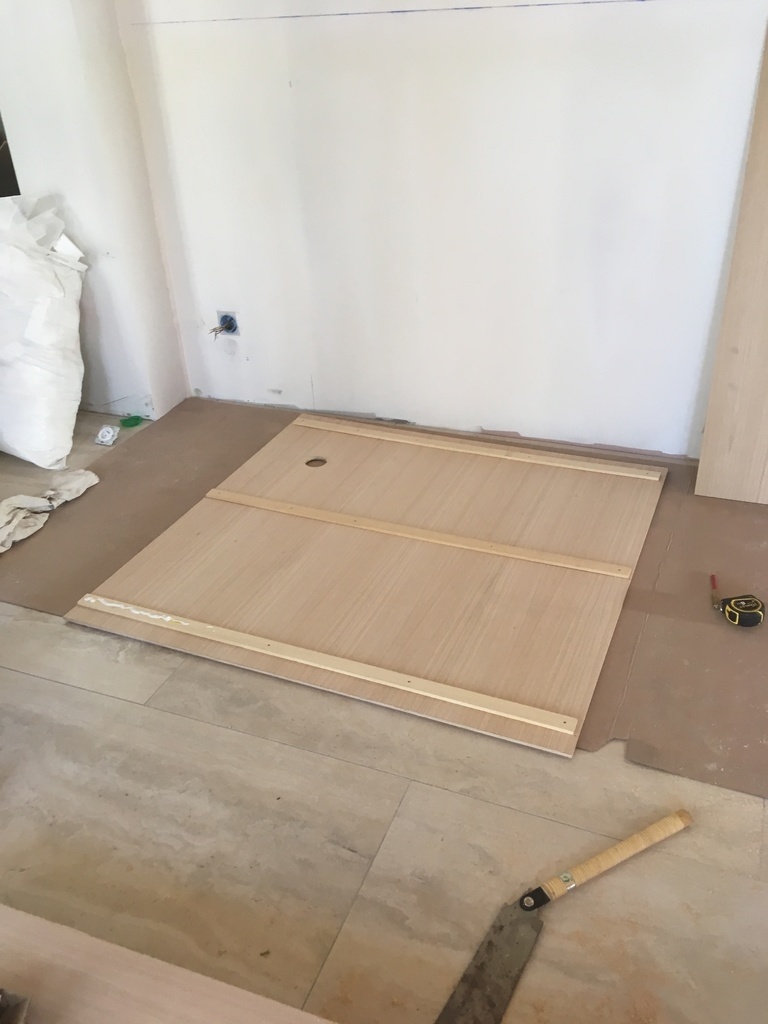

je fixe ensuite 3 rangées de tasseaux derrière le panneau et colle le tout a la colle mastique polyuréthane

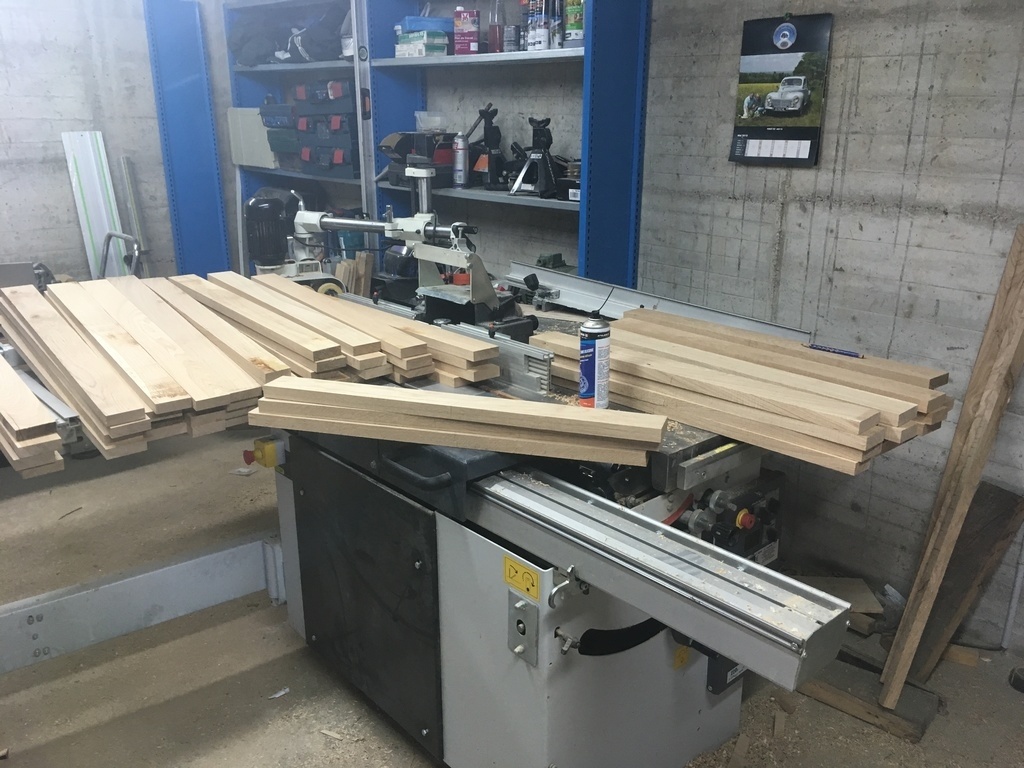

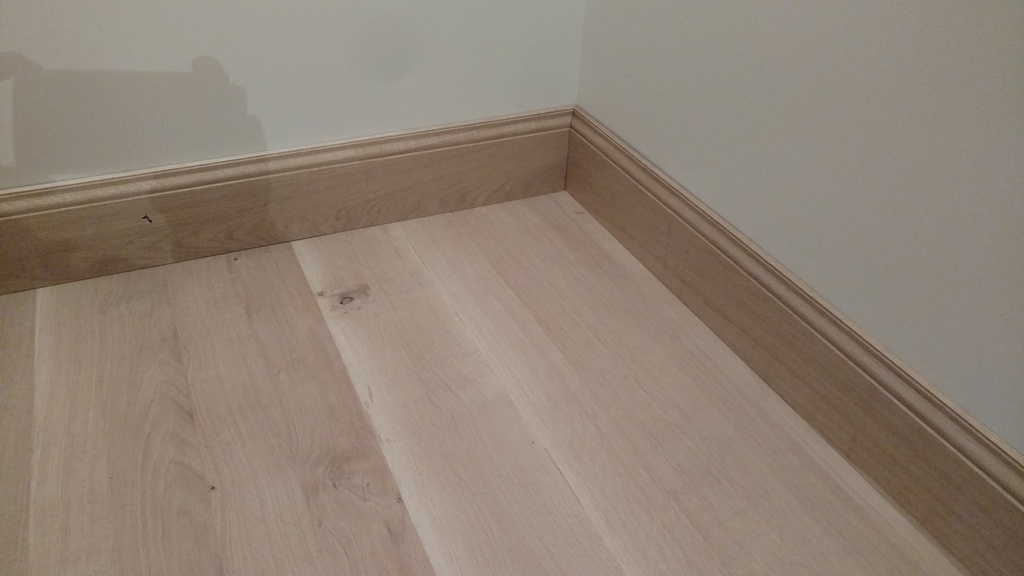

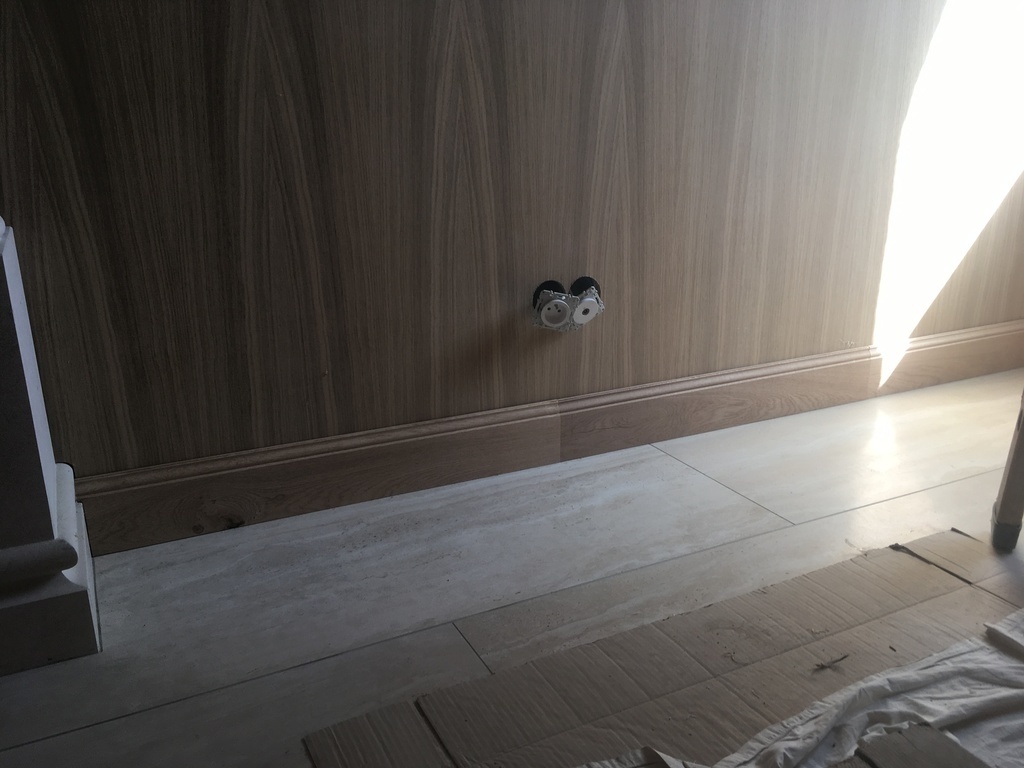

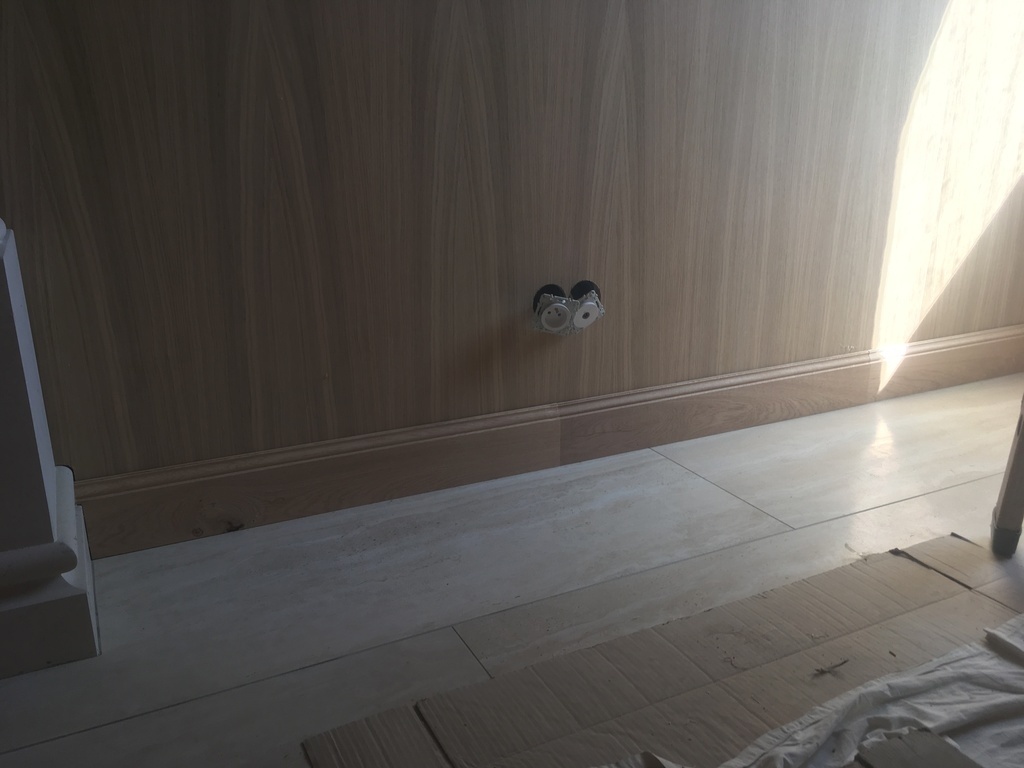

Fabrication des plinthes

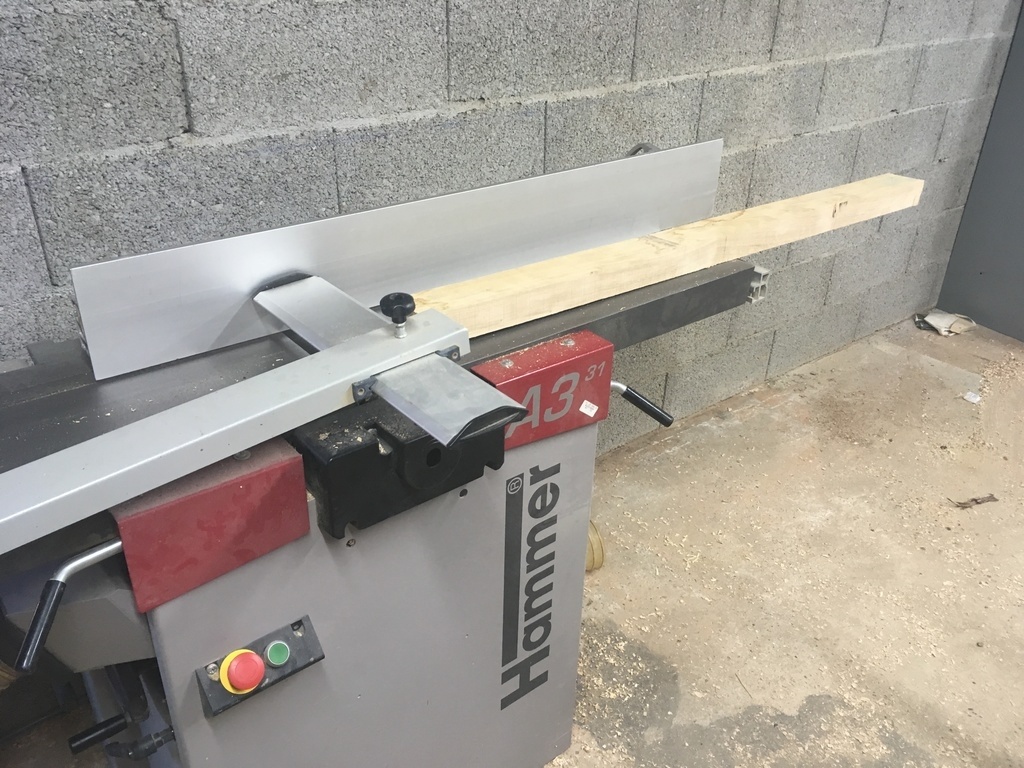

les plinthe sont réaliser avec les planche de 18mm

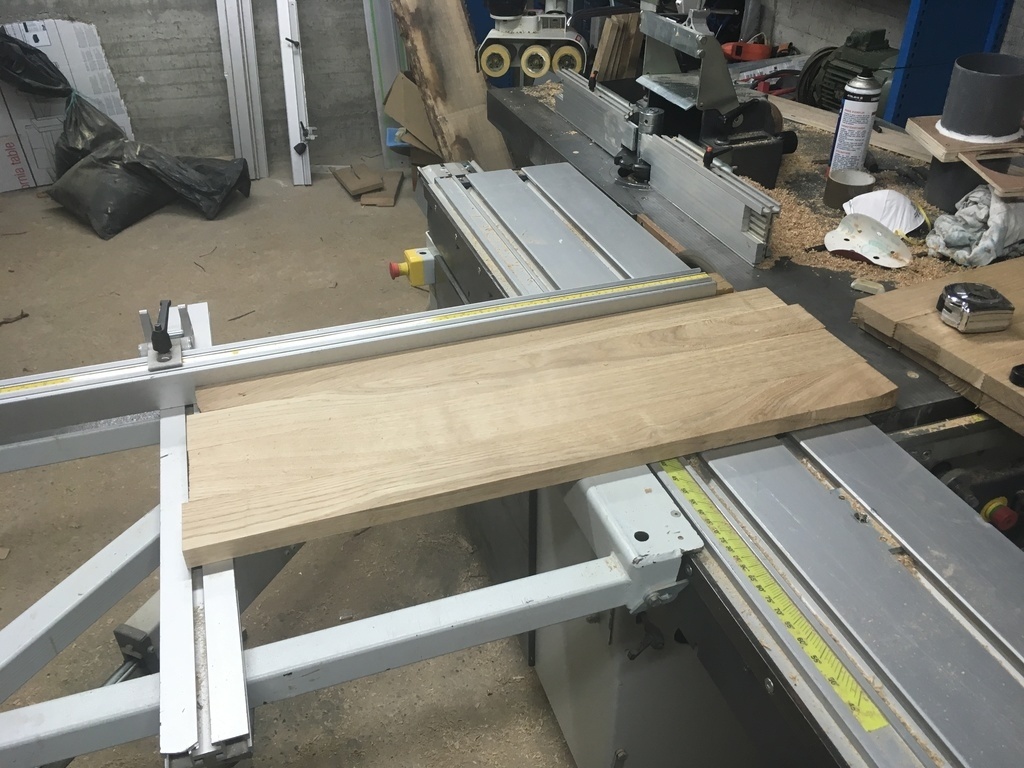

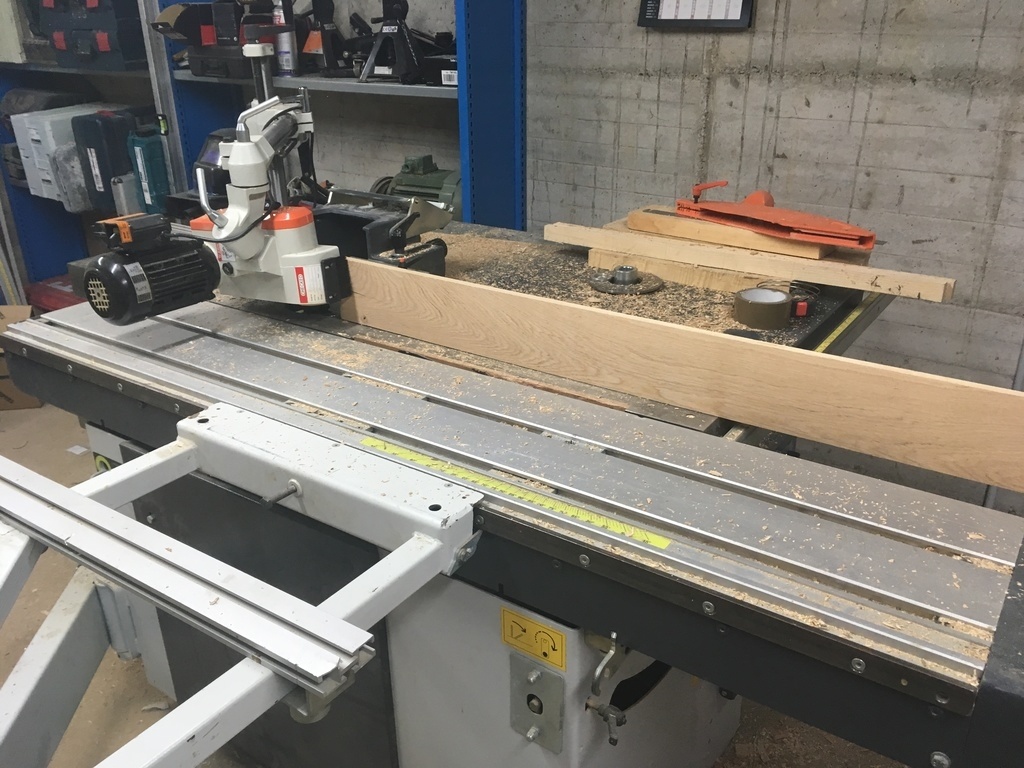

que je ramené a 12mm en les rabotant directement après les avoir déligner avec la scie a format

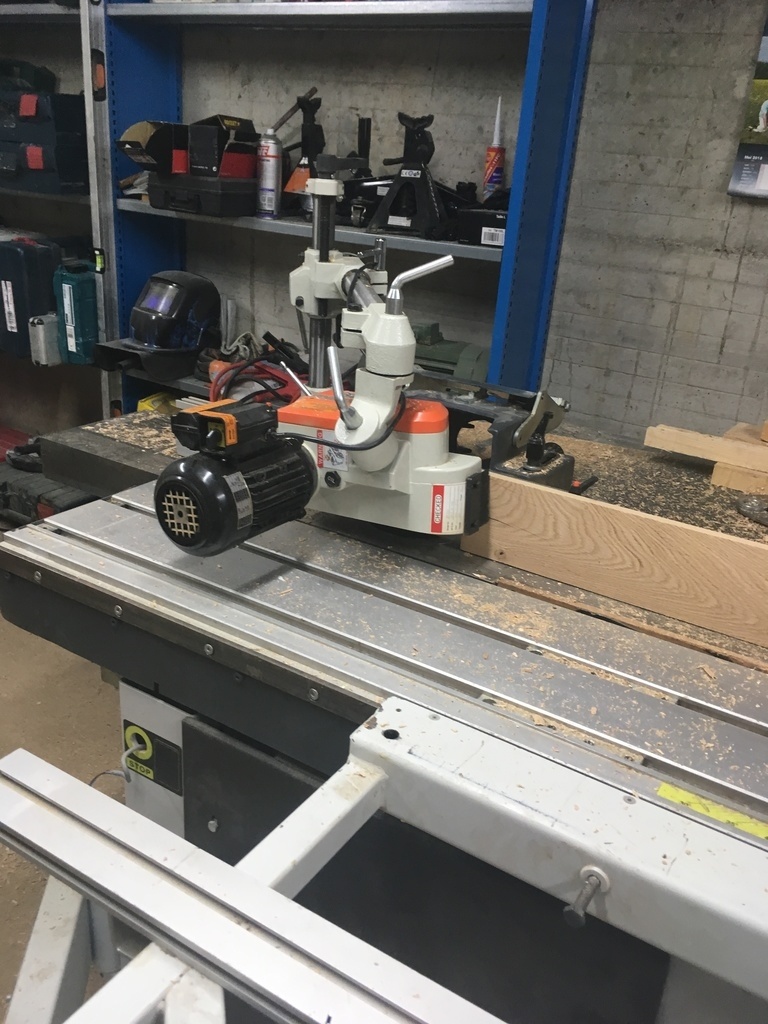

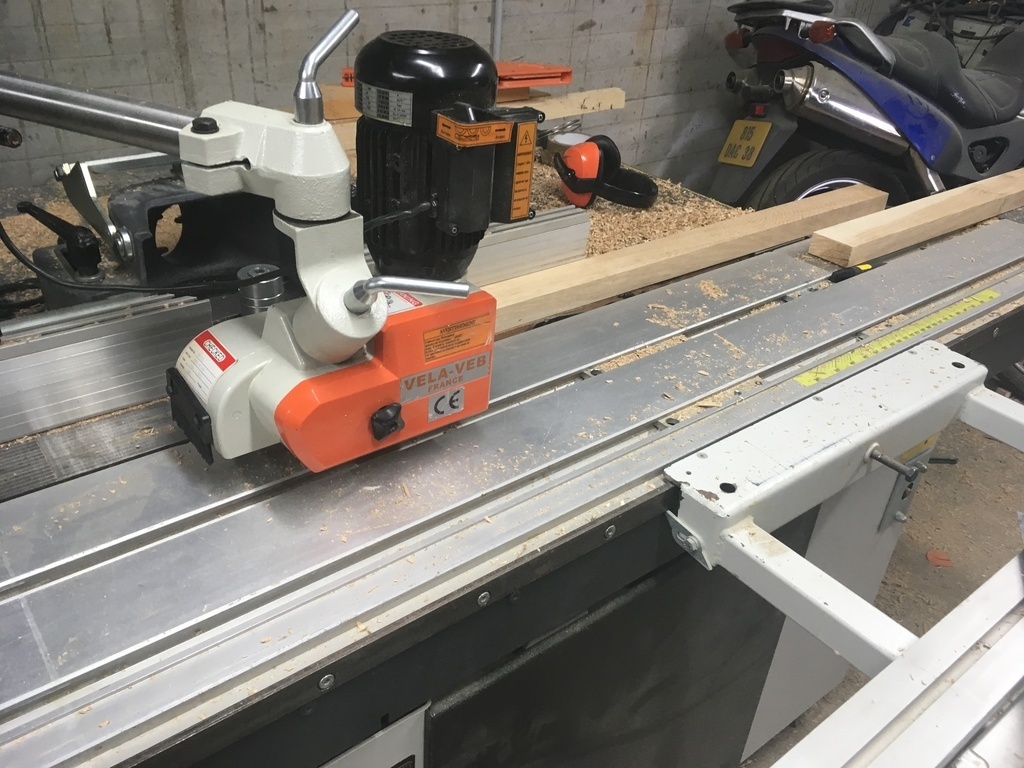

ensuite je les passe a la toupie pour obtenir le profil souhaite
elle sont ensuite coler sur les panneaux avec de la colle mastic

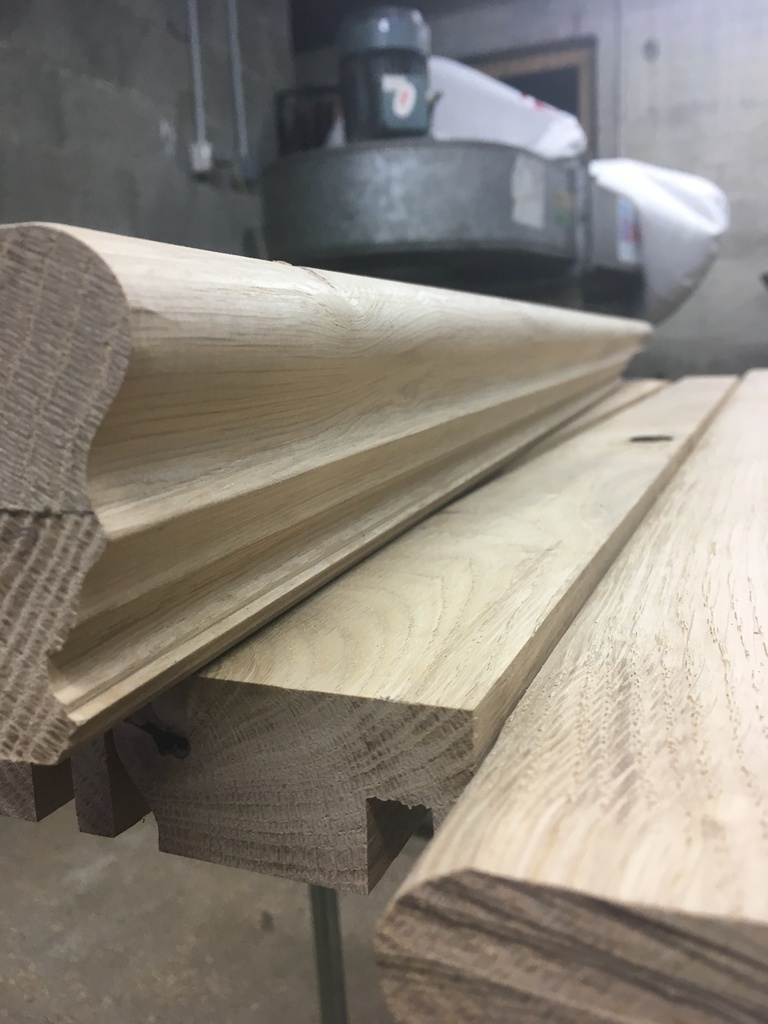

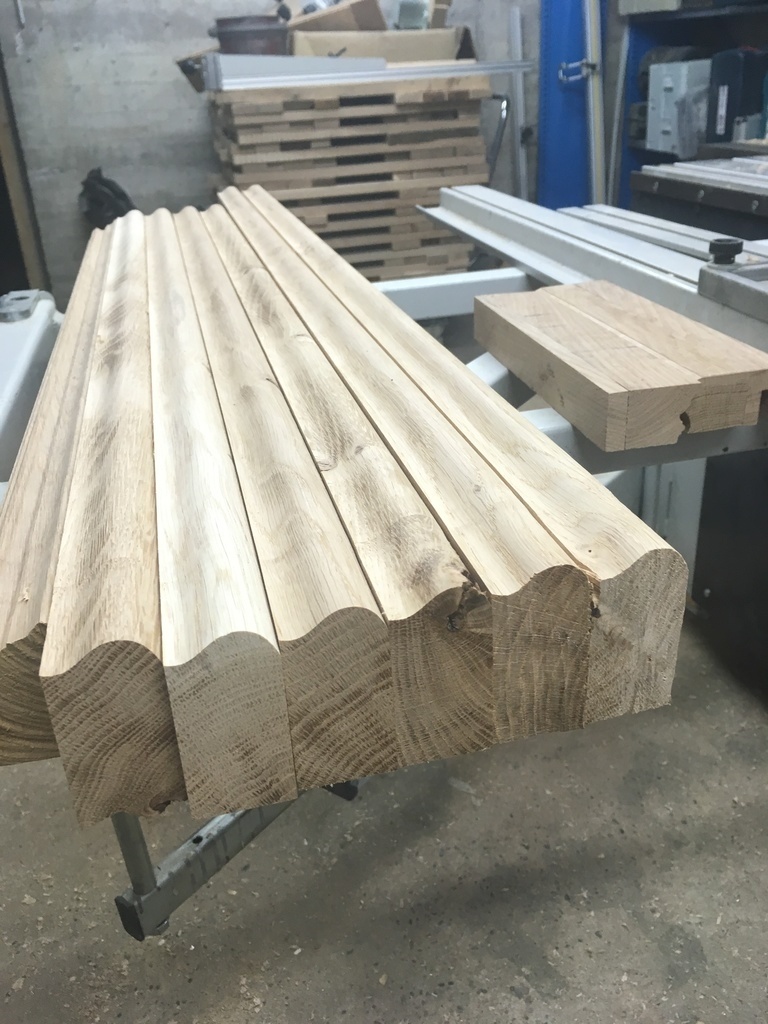

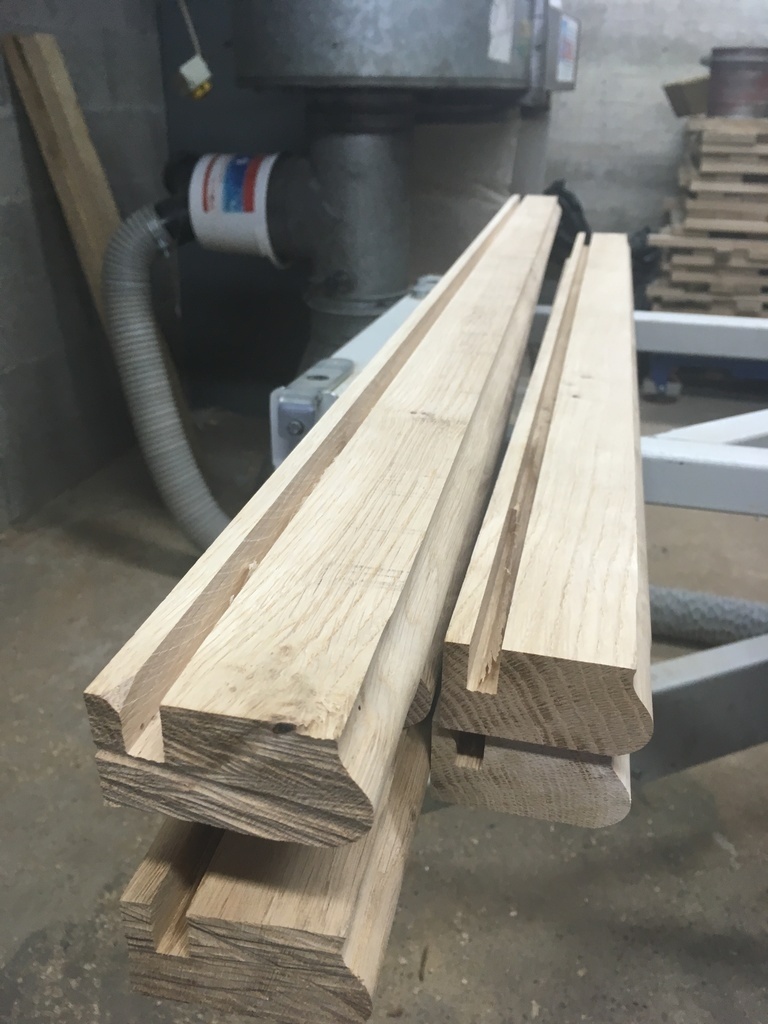

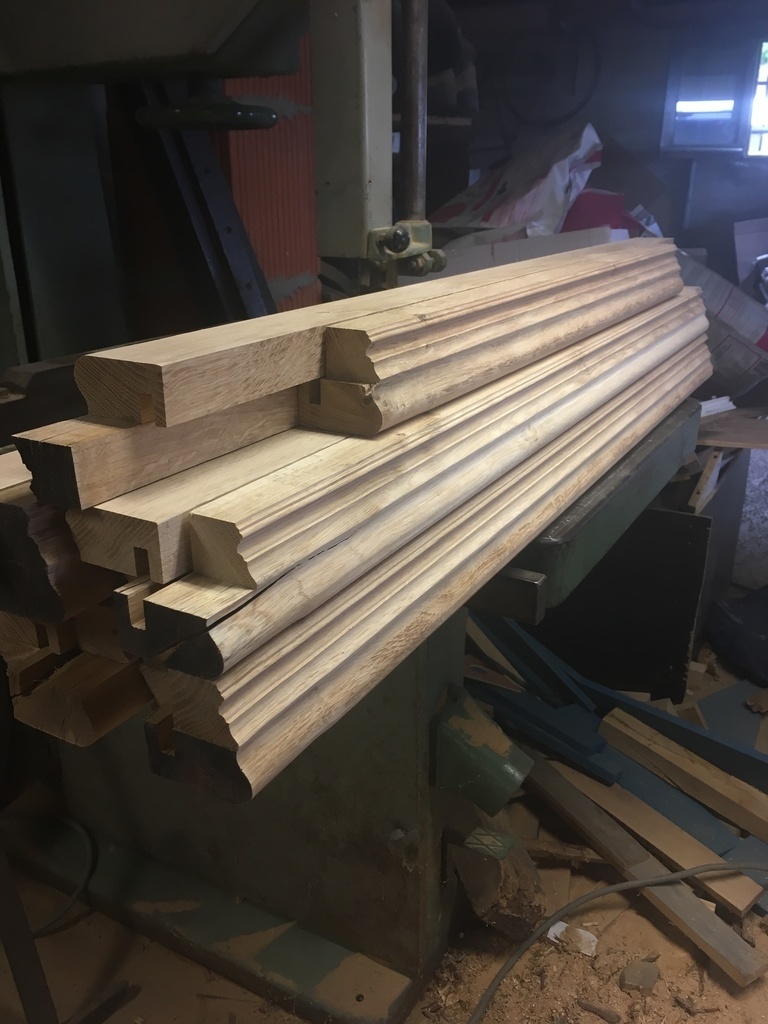

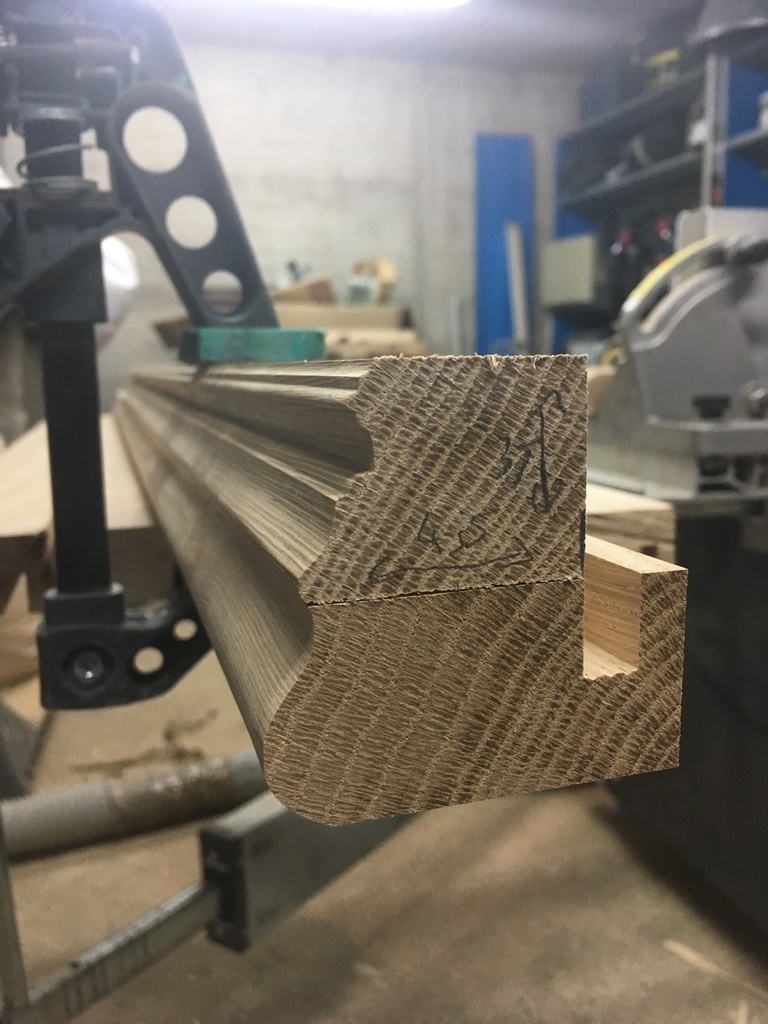

Fabrication de la cimaise

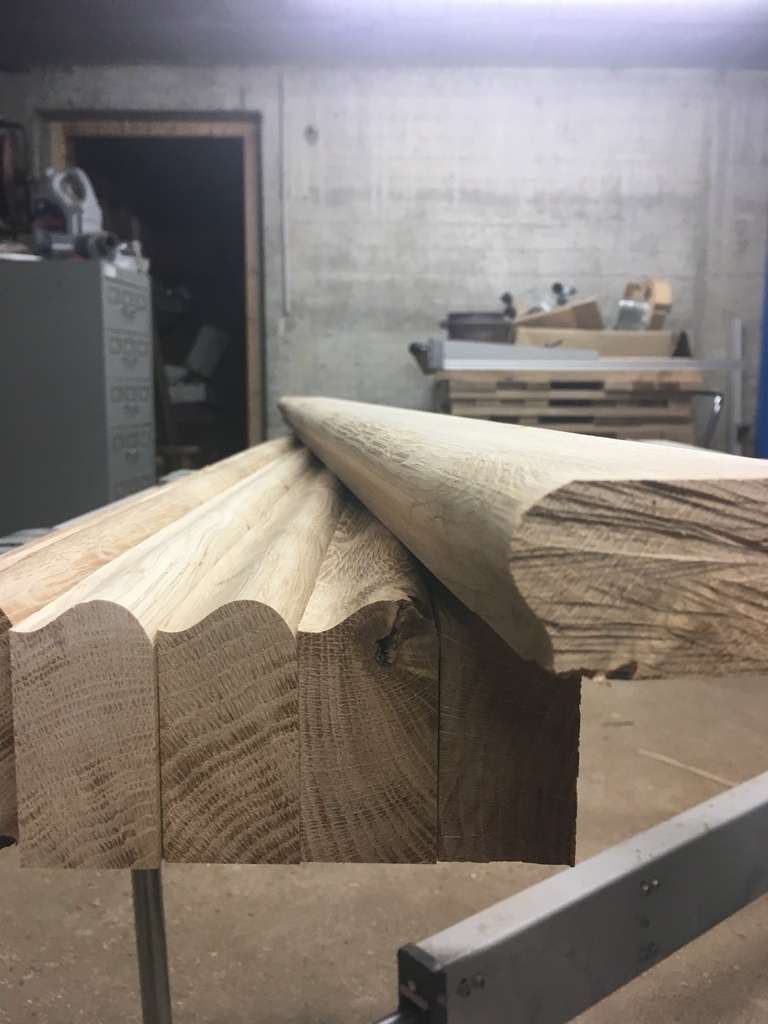

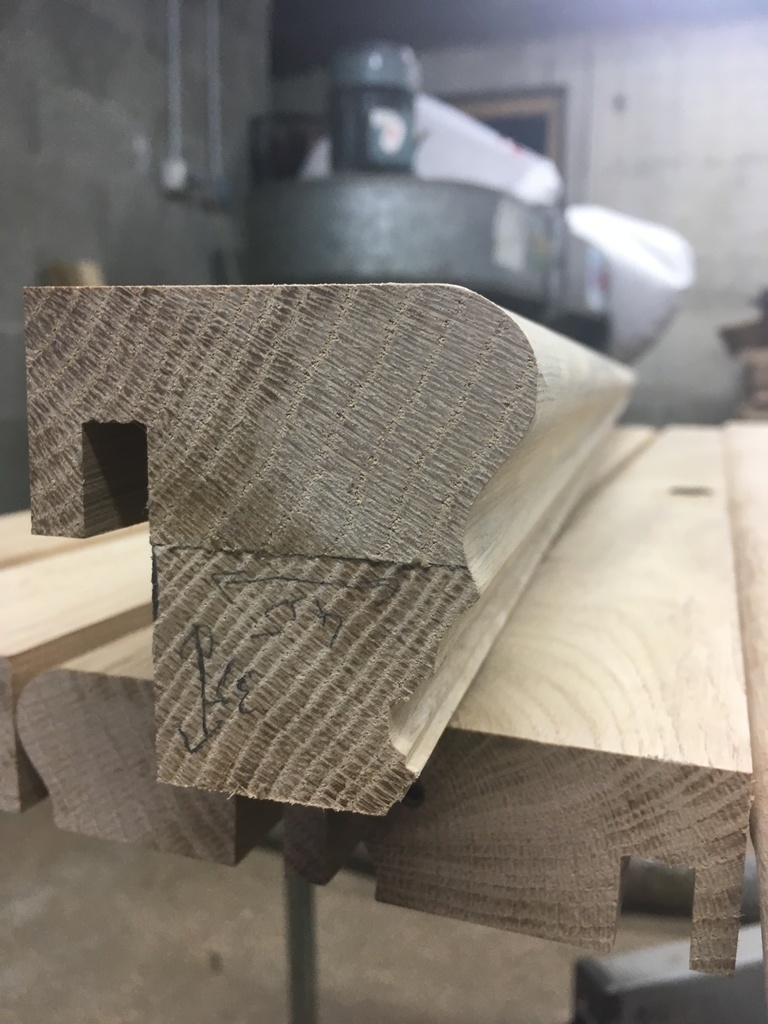

la cimaise es fabriquée a partir de 2 morceaux de section 3570 et 3540
chacun des 2 morceaux es moulure et rainurer pour l'un d'entre eux

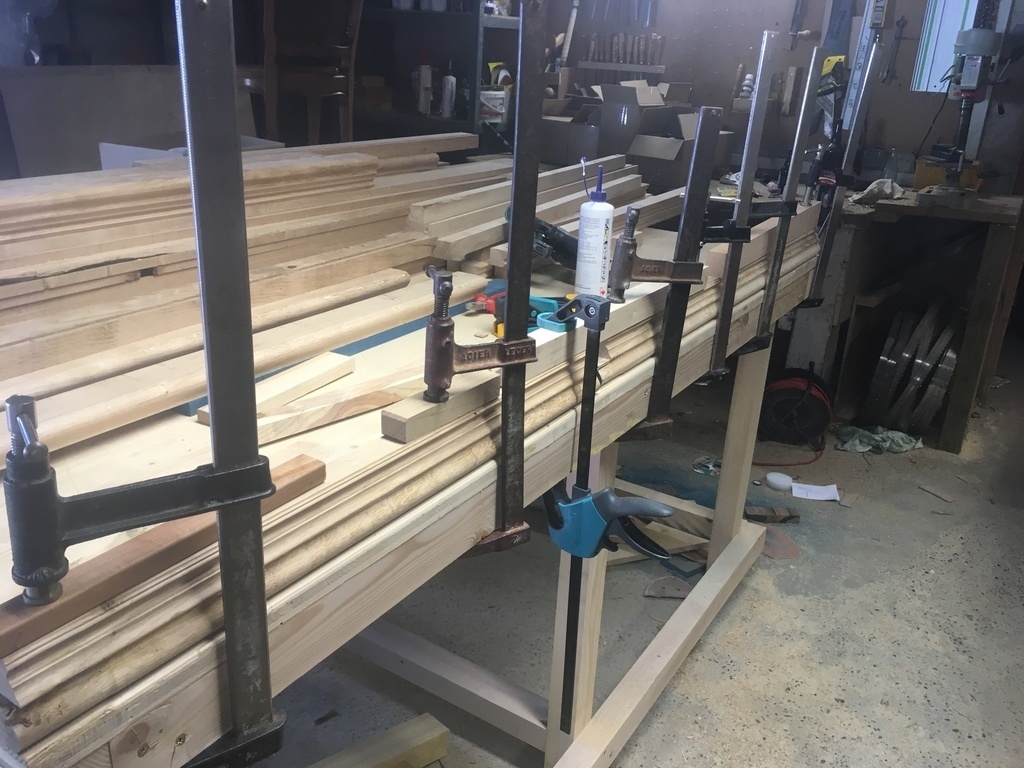

puis il sont ensuite colle ensemble
la rainure crée sur le morceaux supérieur servira a s'emboiter sur la tranche du panneau déjà en place
suite photos

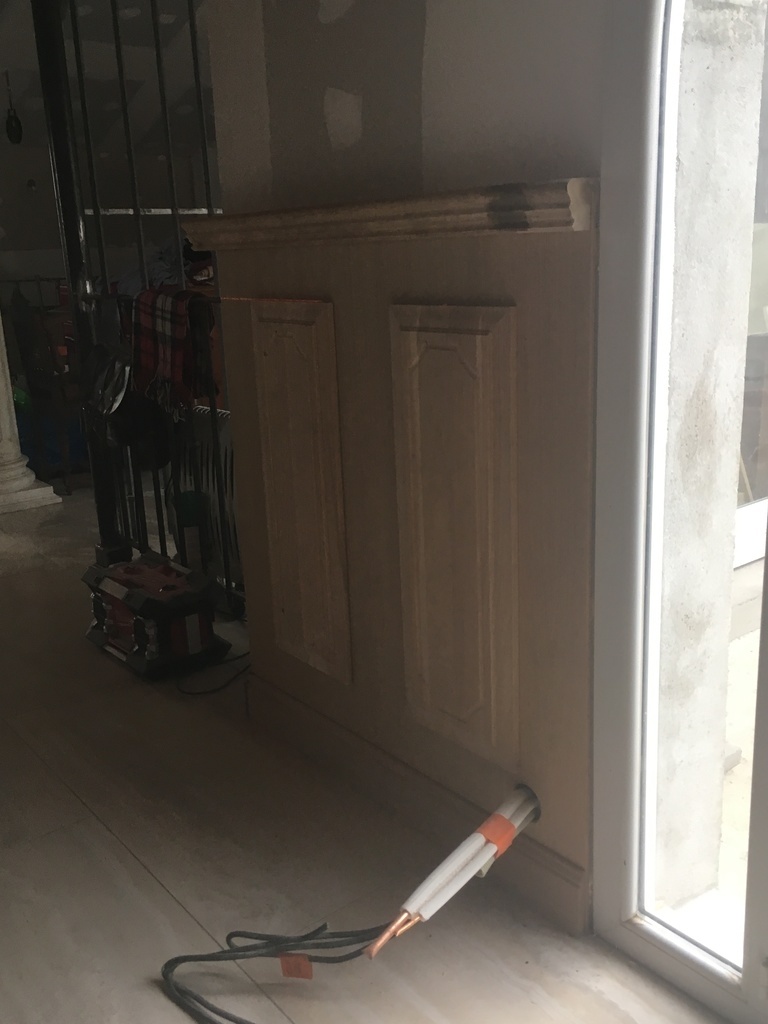

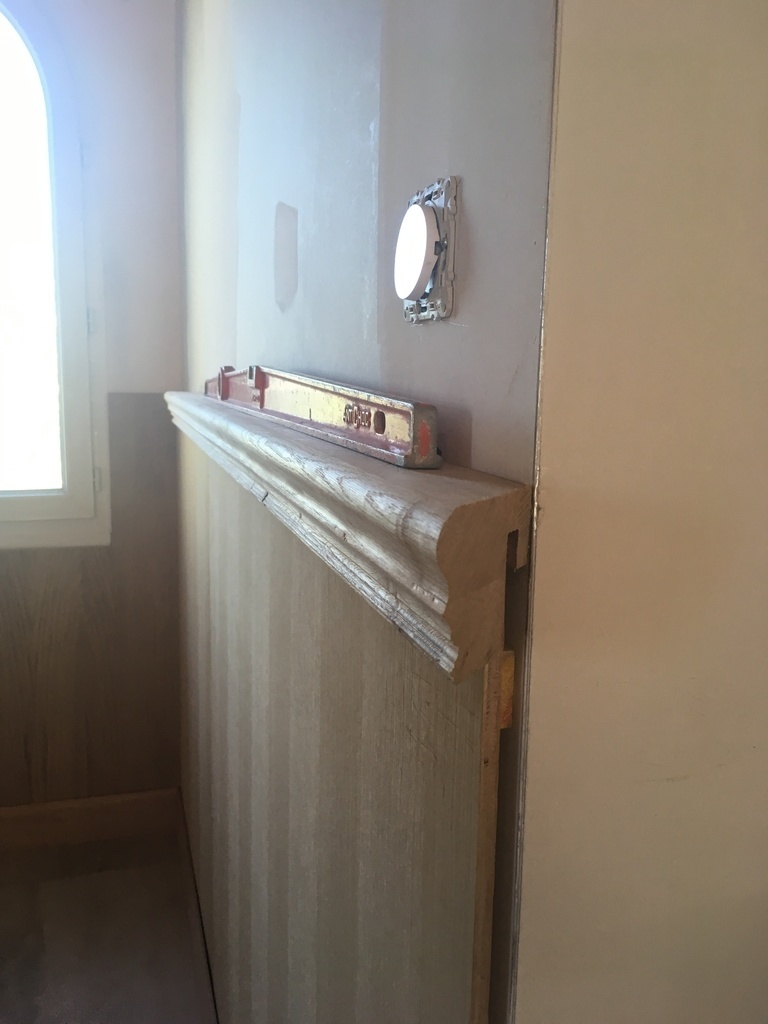

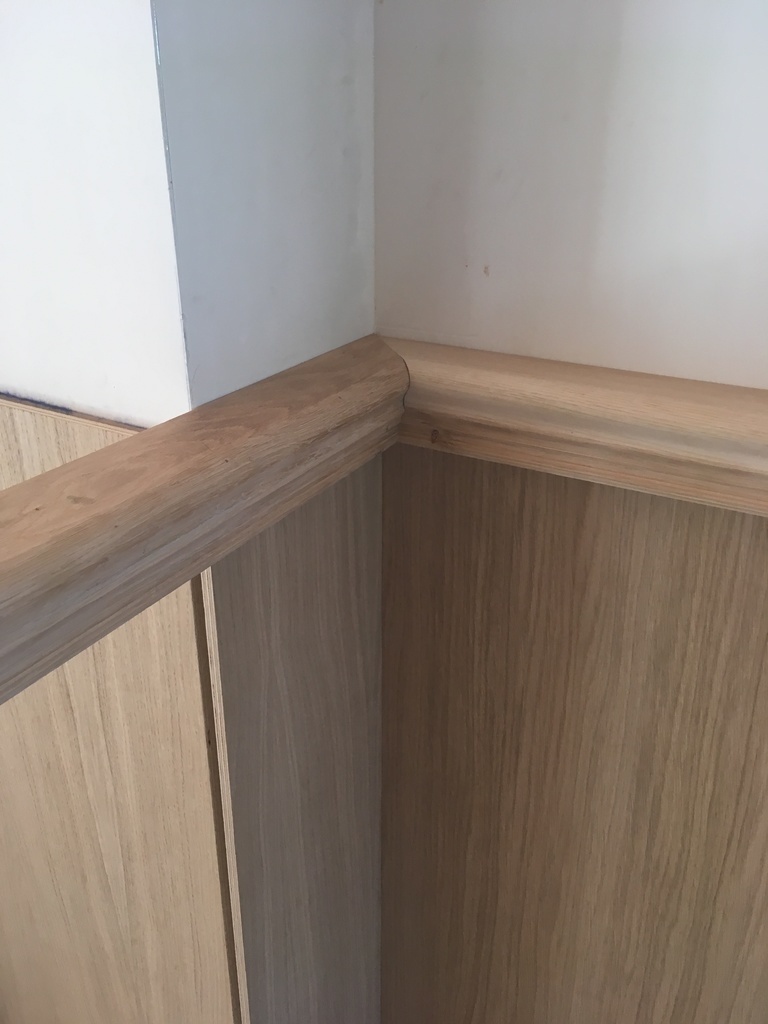

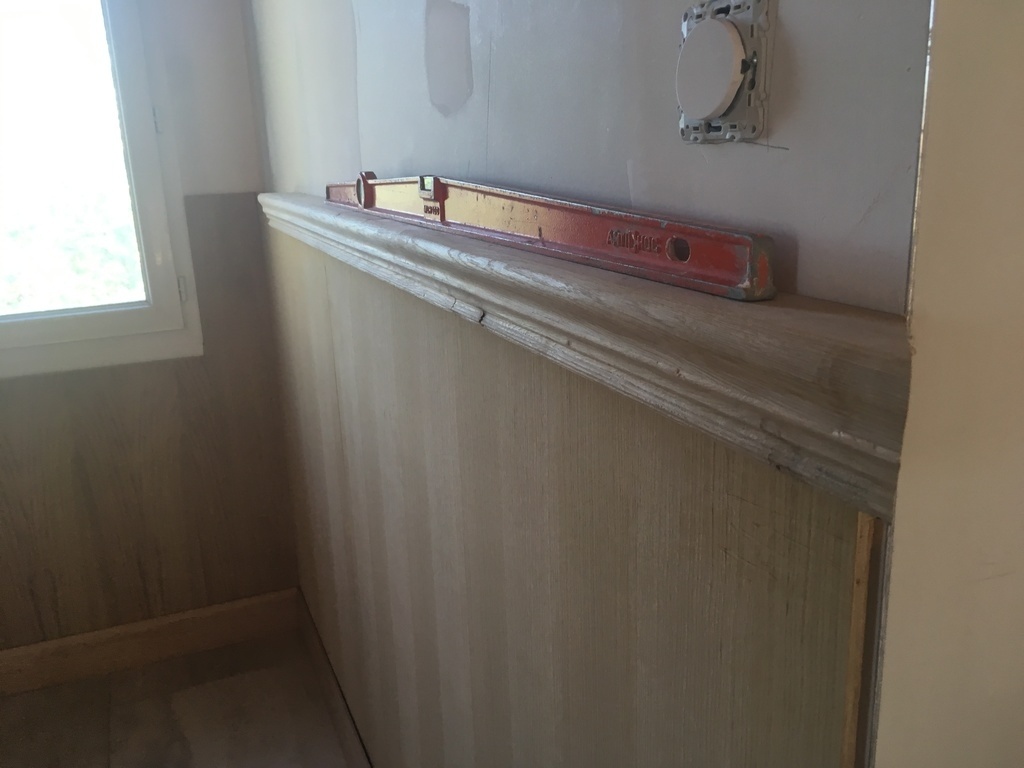

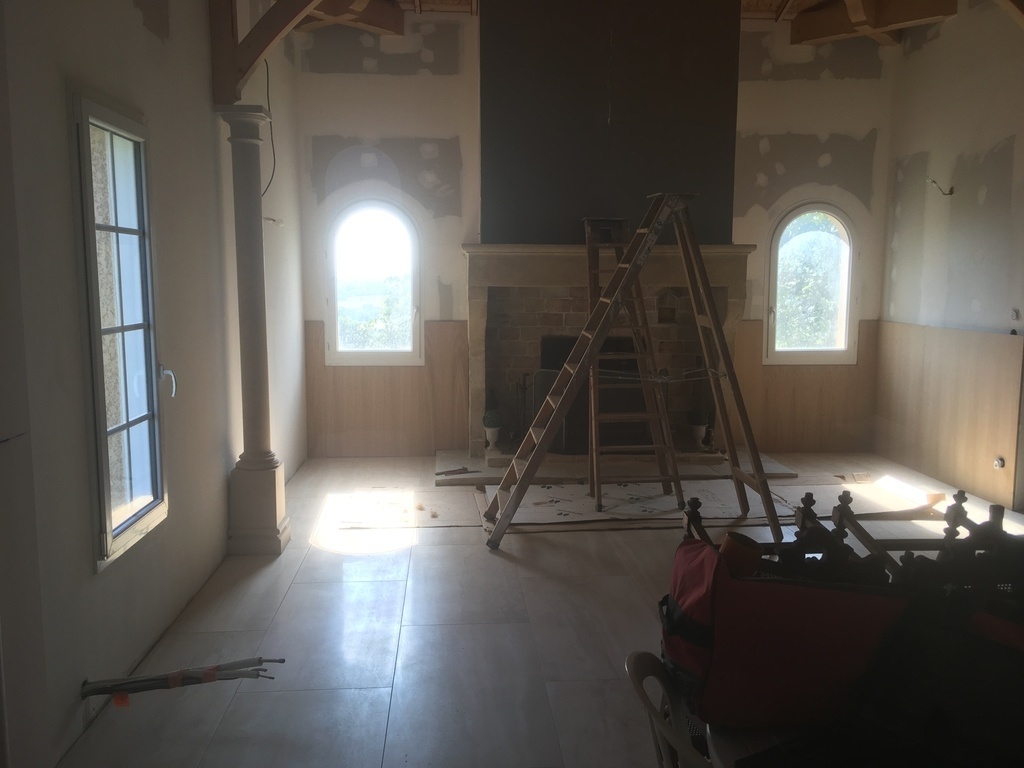

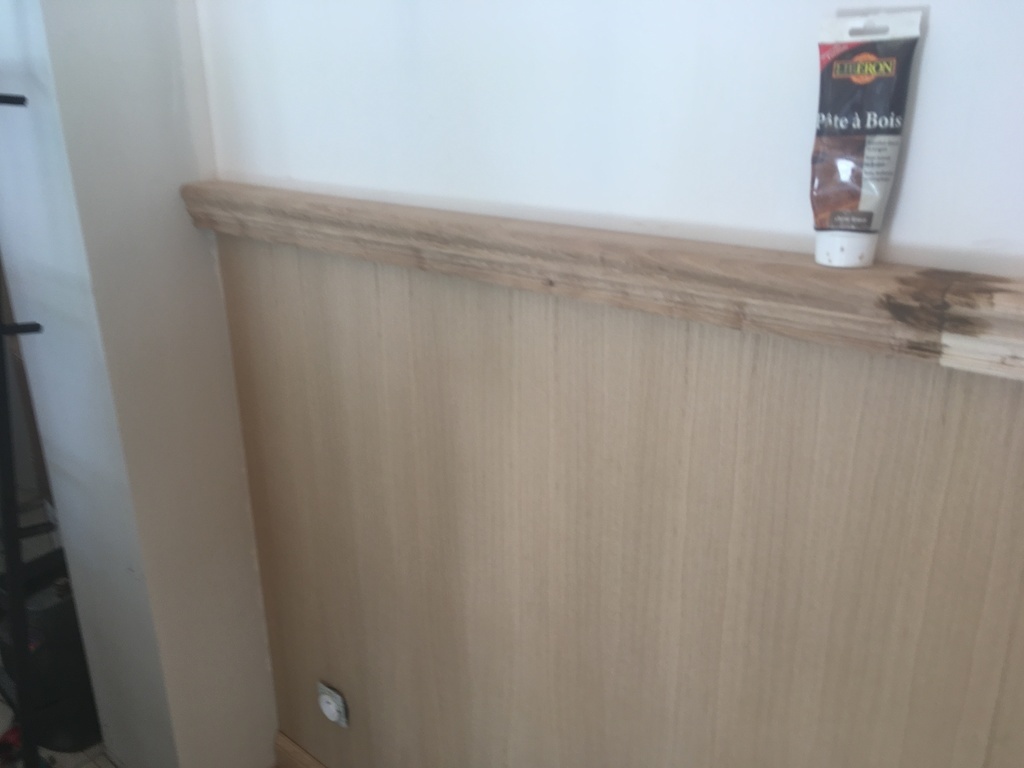

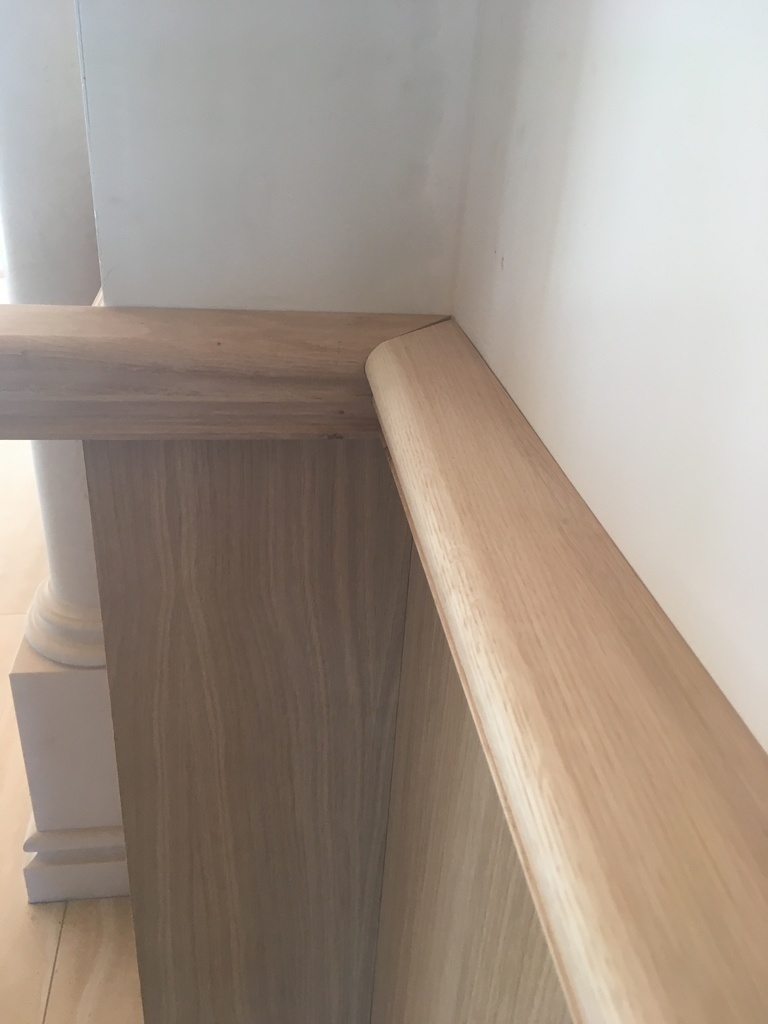

vient ensuite la pose sur place

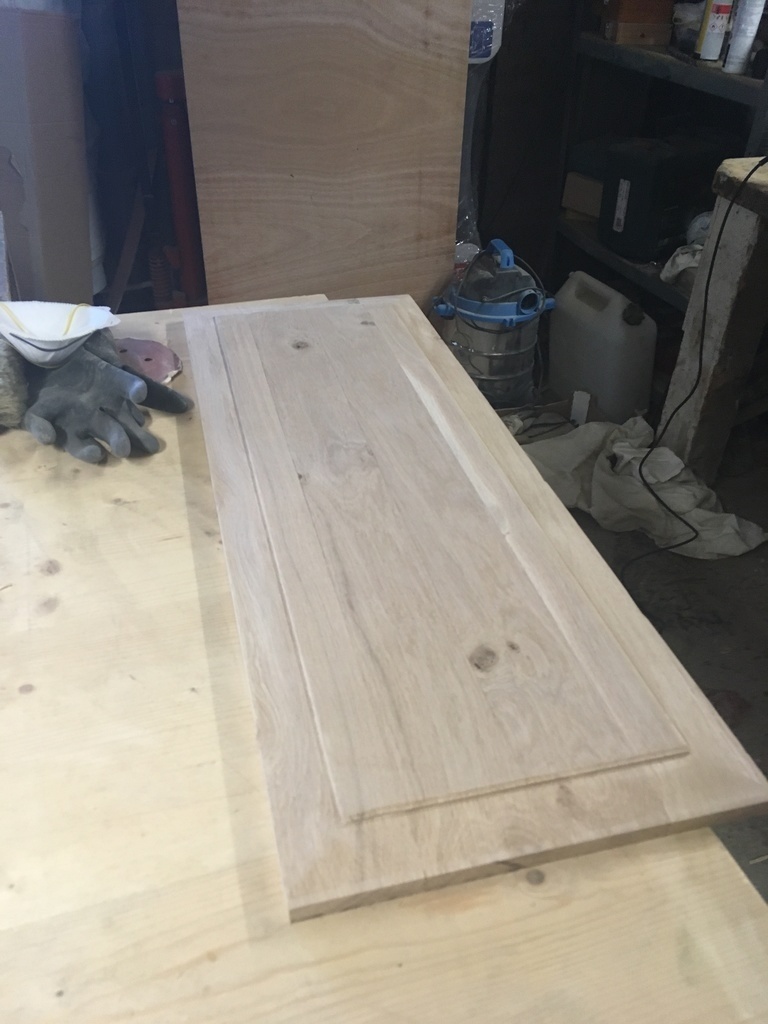

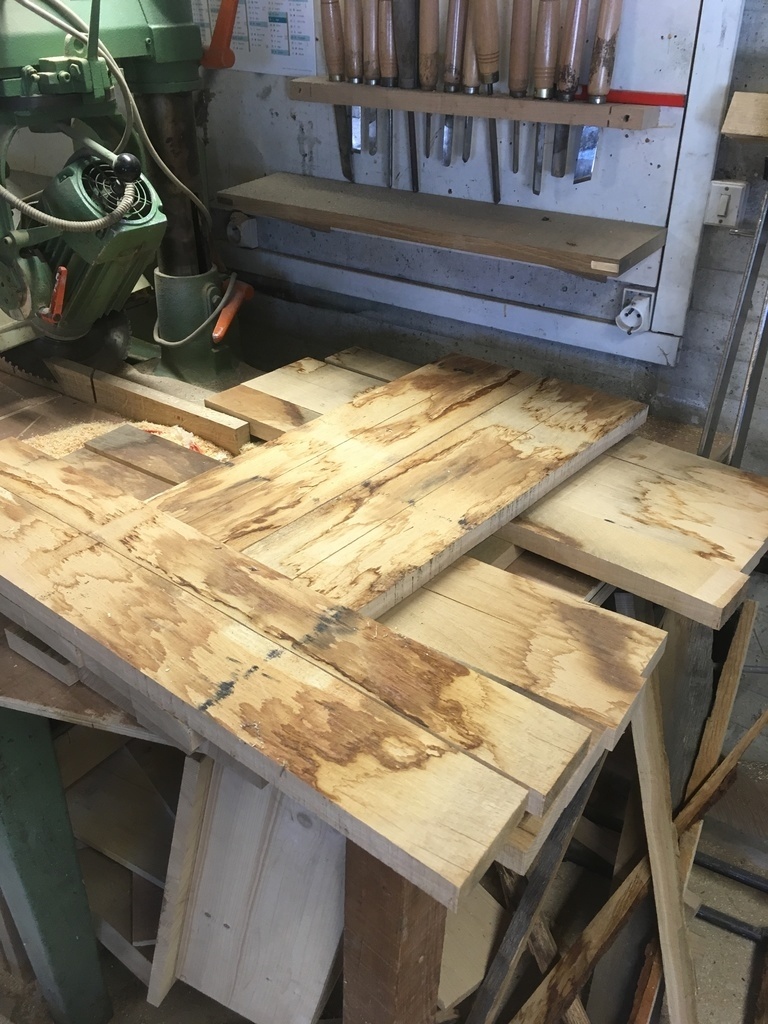

Fabrication des panneaux

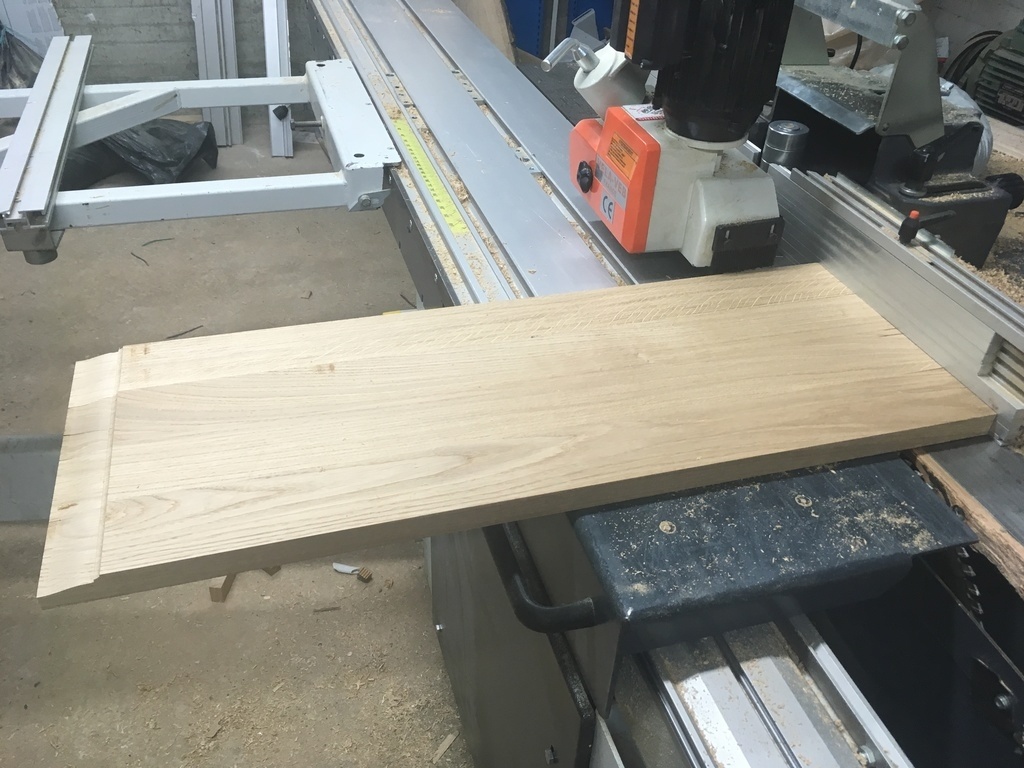

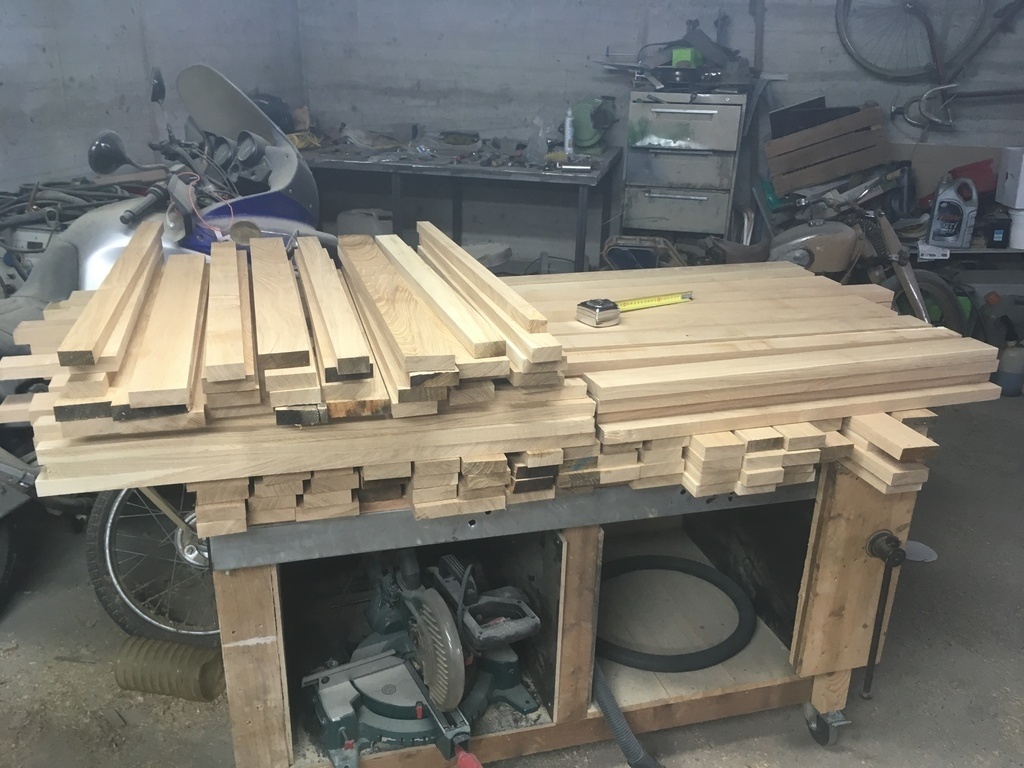

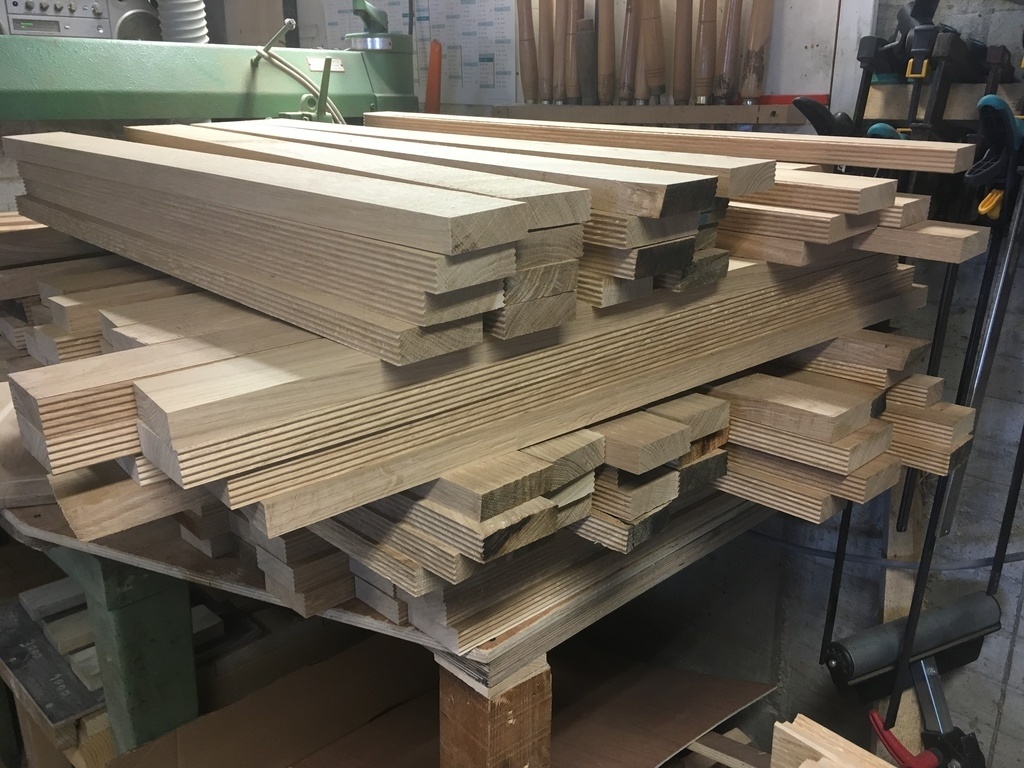

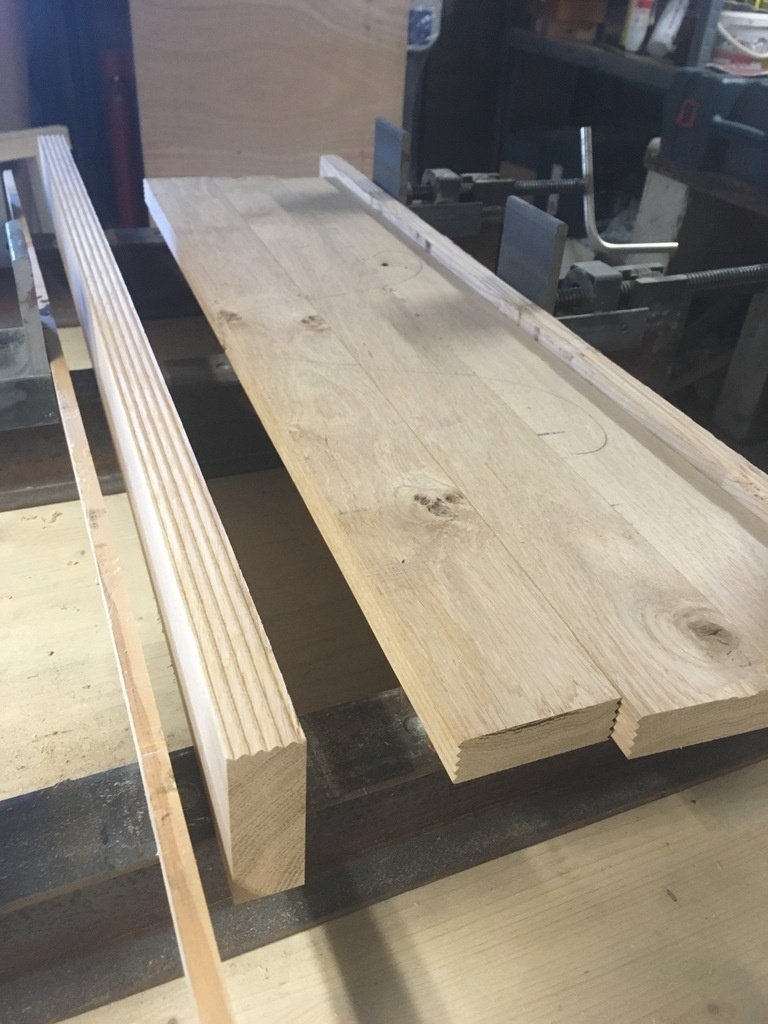

les panneaux sont réaliser avec les planche de 27 mm ramenée a environ 25mm

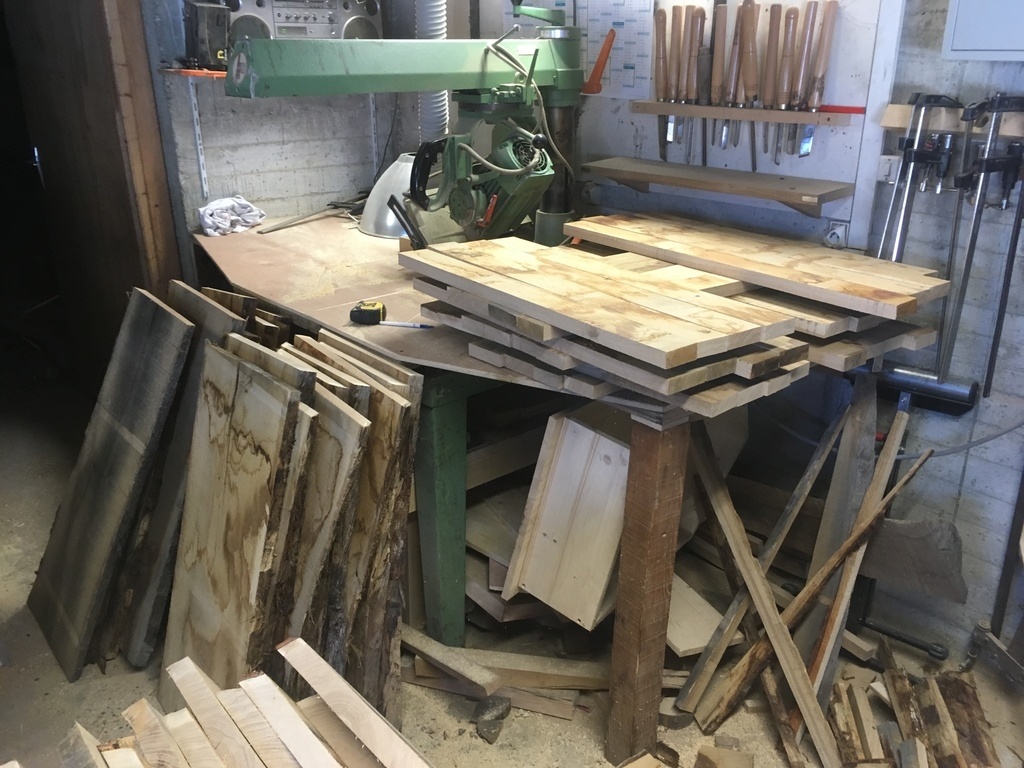

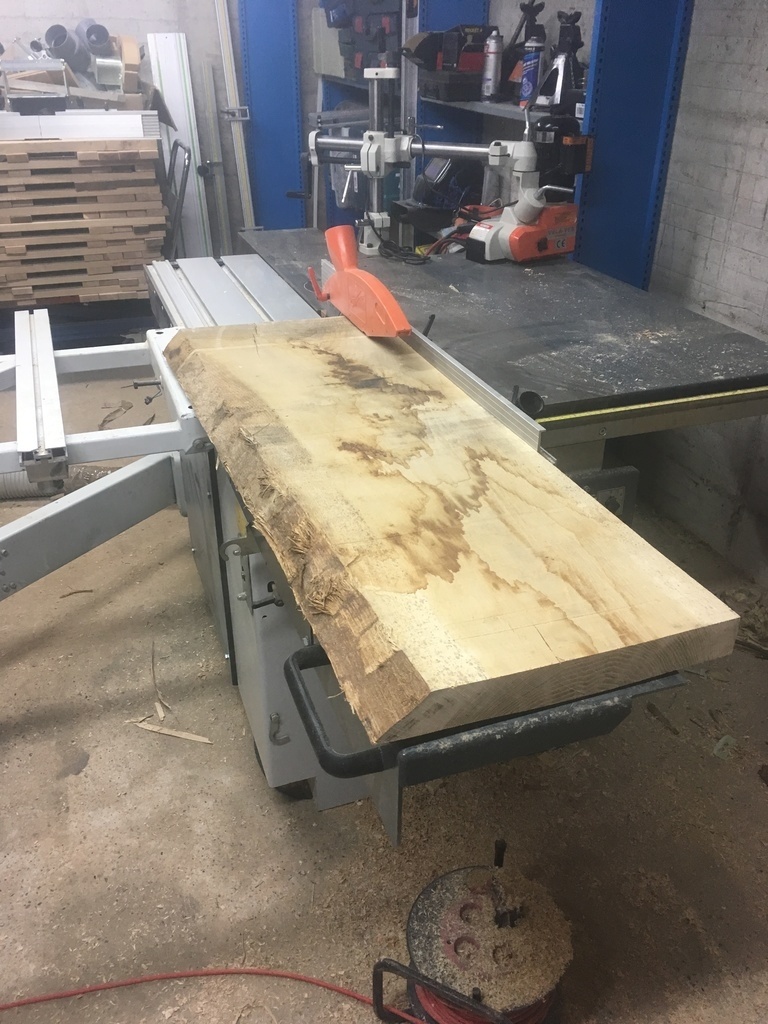

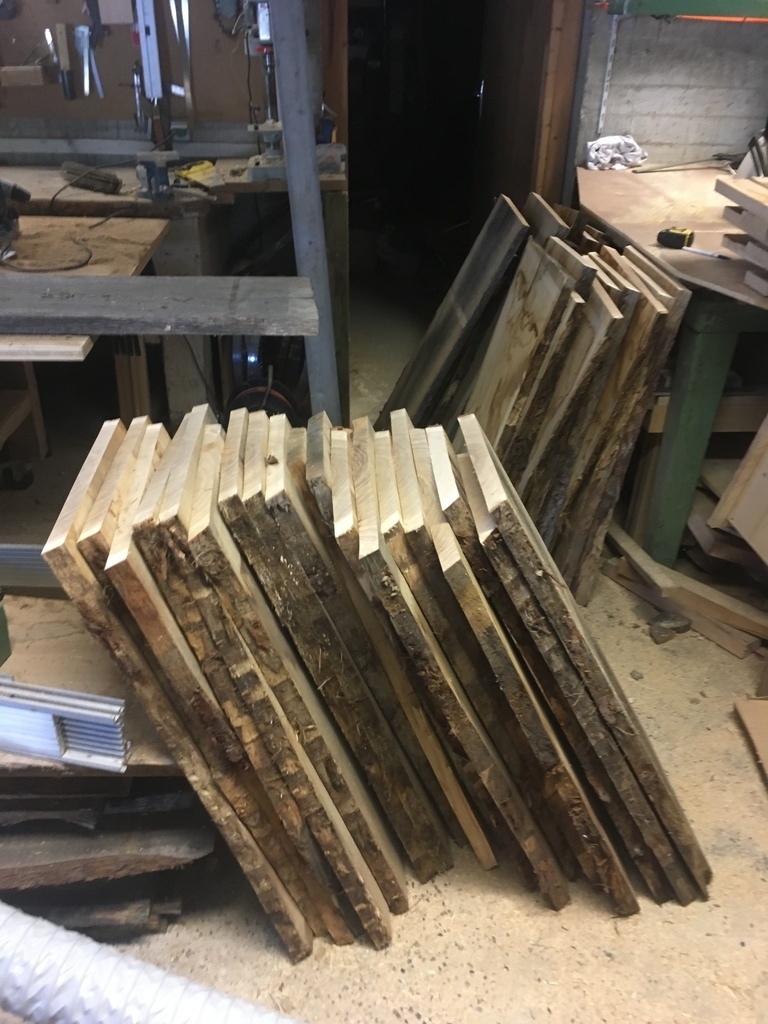

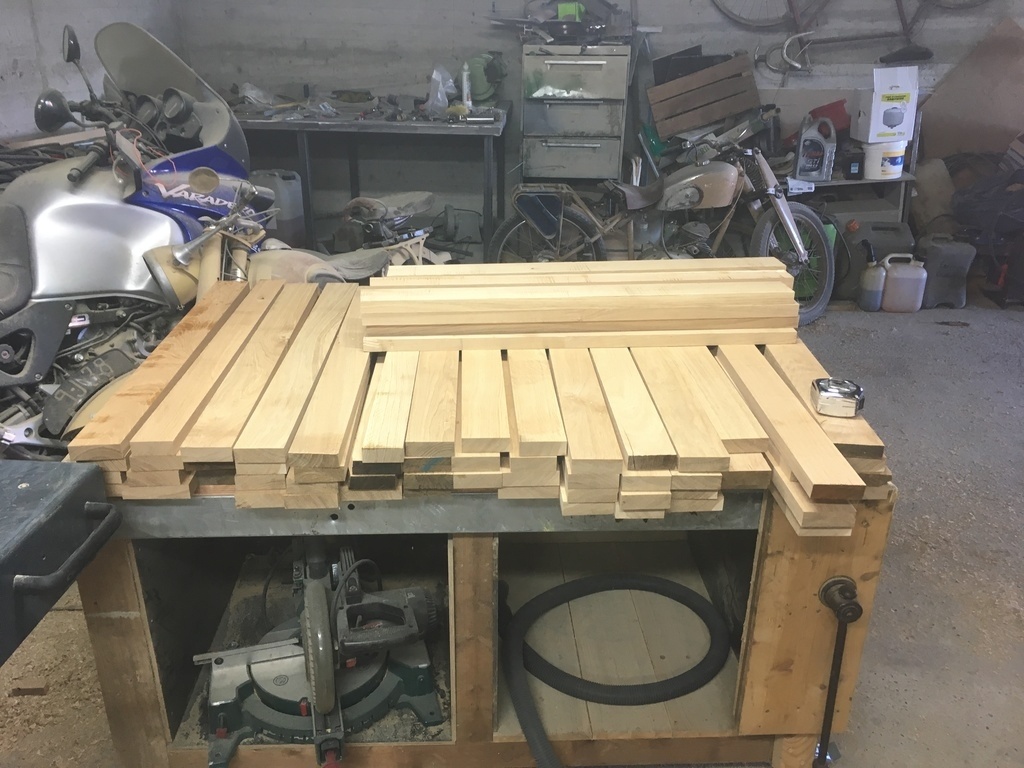

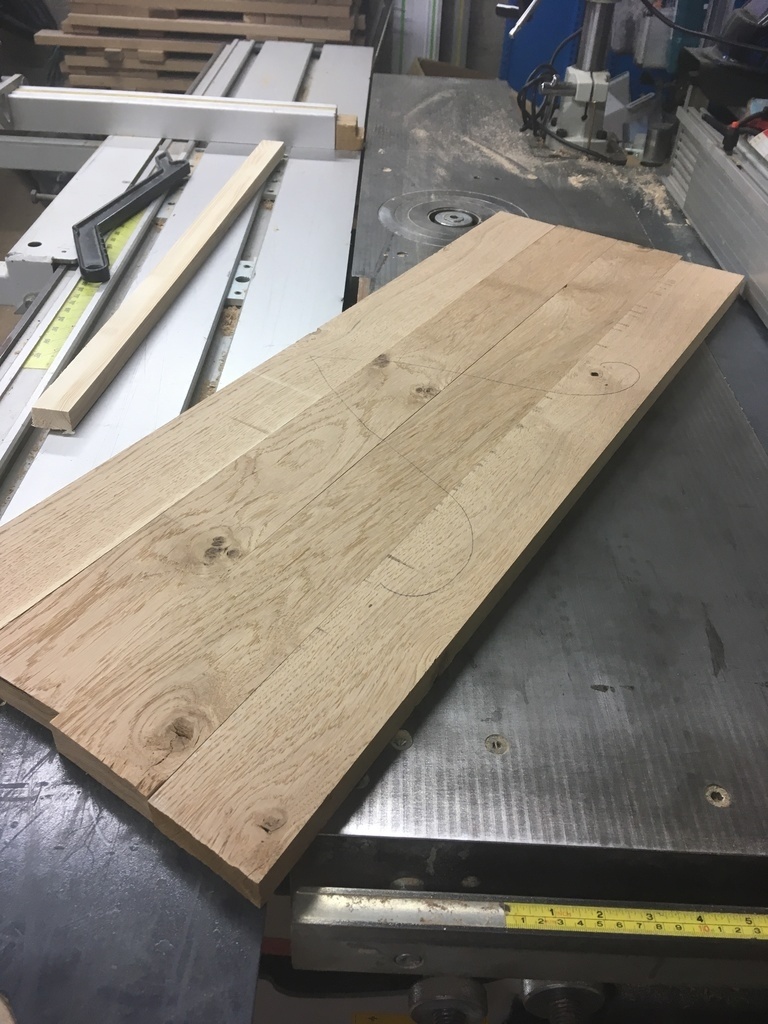

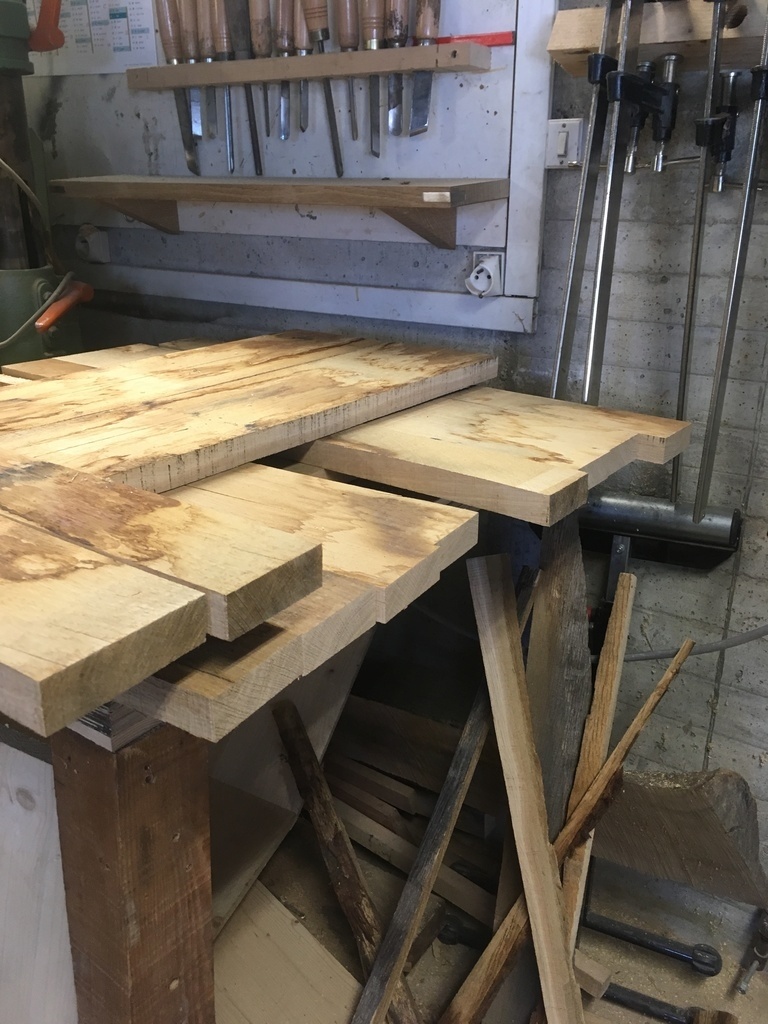

les plateaux sont deligner et coroyer pour forme les panneaux
il sont assembler par enture multiple

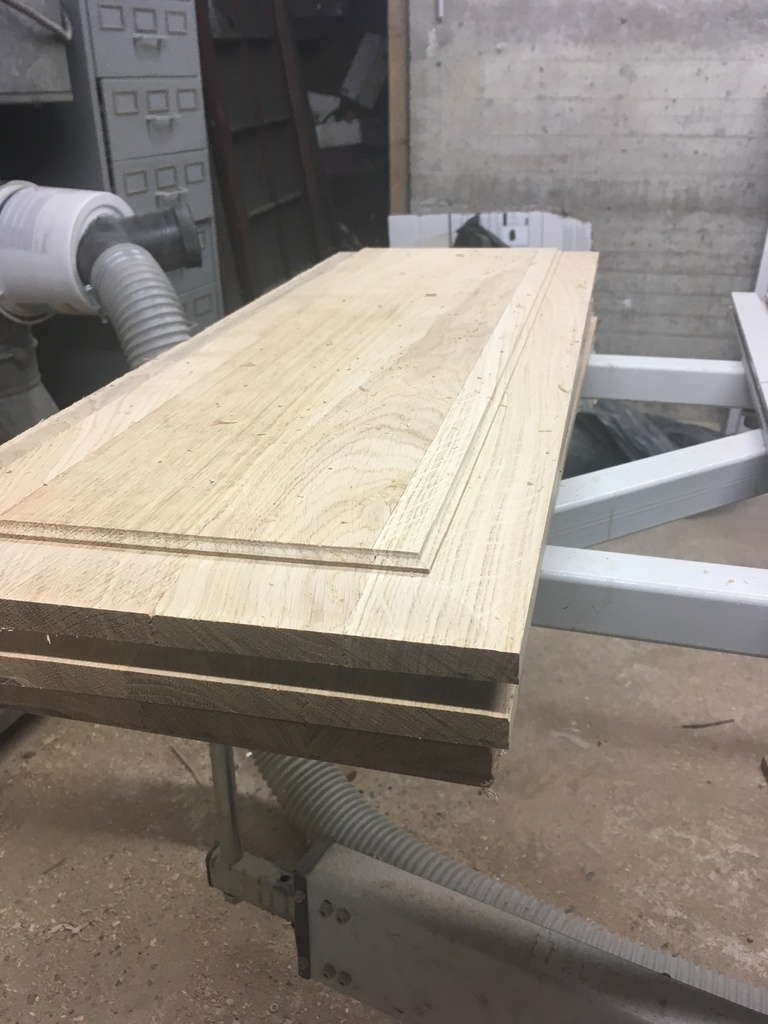

une plate bande es réaliser sur la peripherie
en tout une 50ene de panneau a faire
un dessin sera ensuite effectuer sur le centre a l'aide d'une affleureuse et une fraise a conger

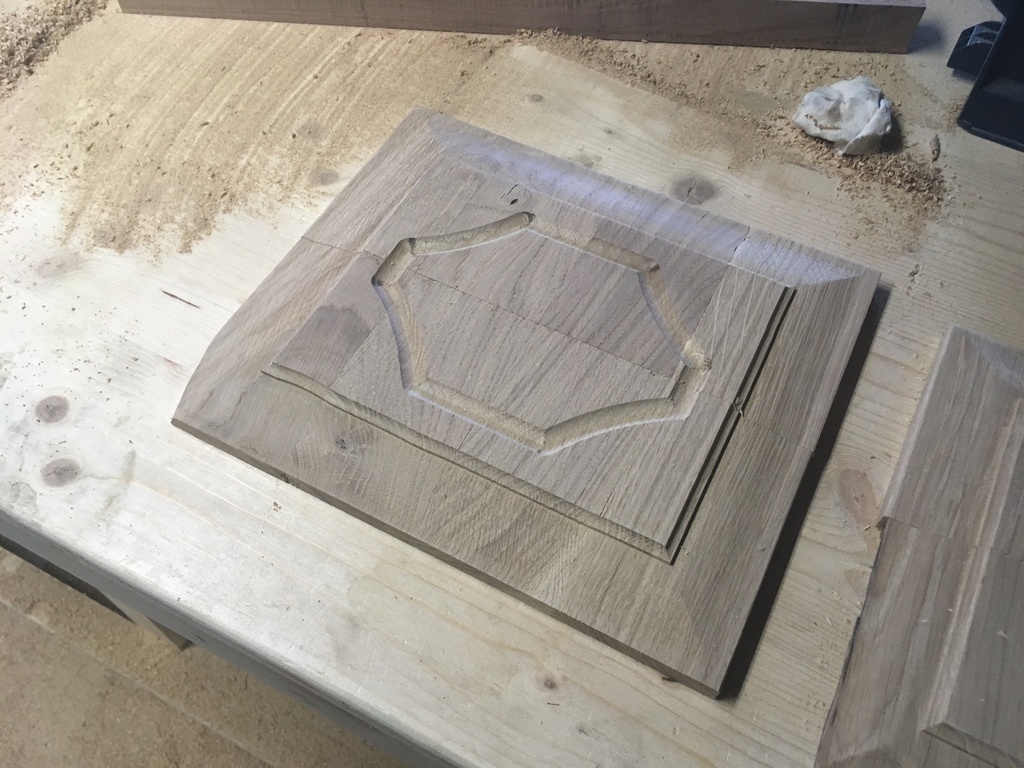

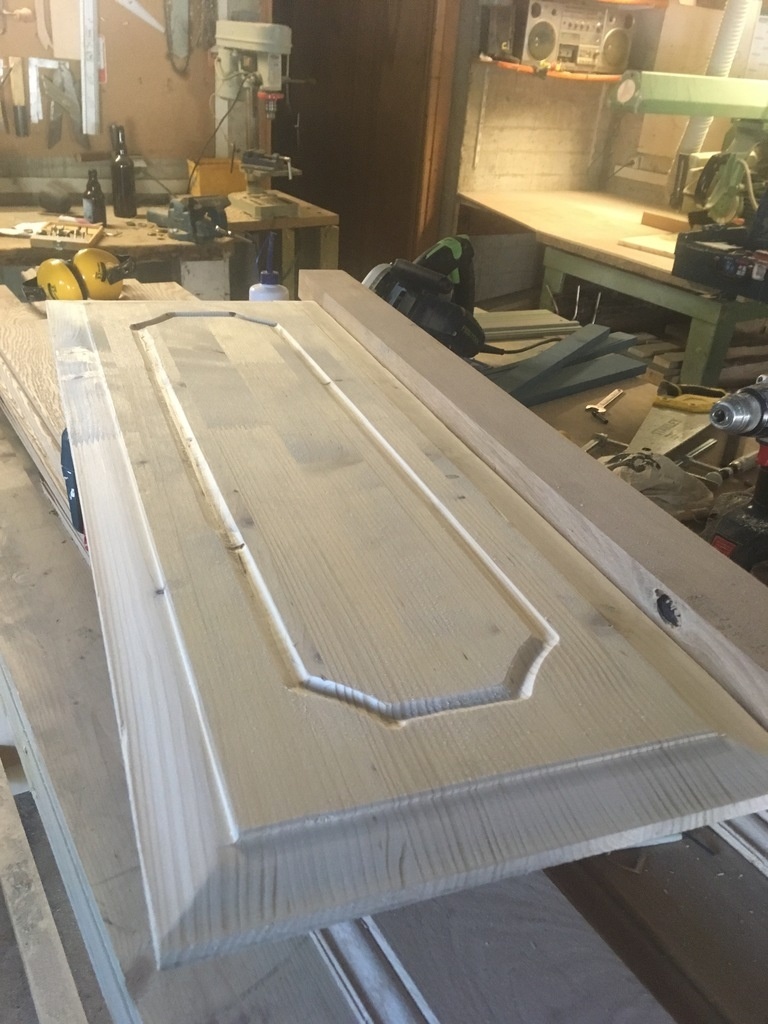

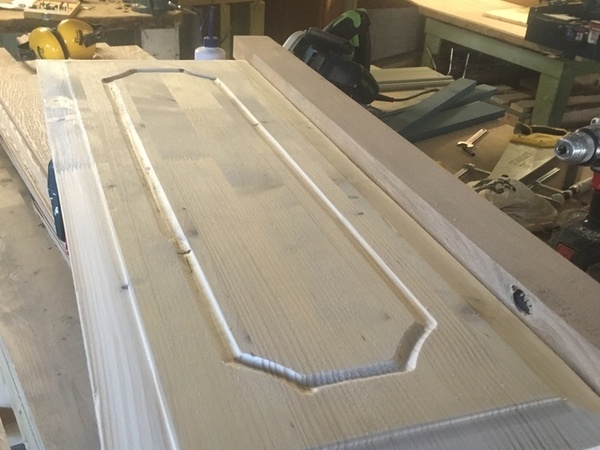

le prototype en sapin pour donner une idée
suite photos

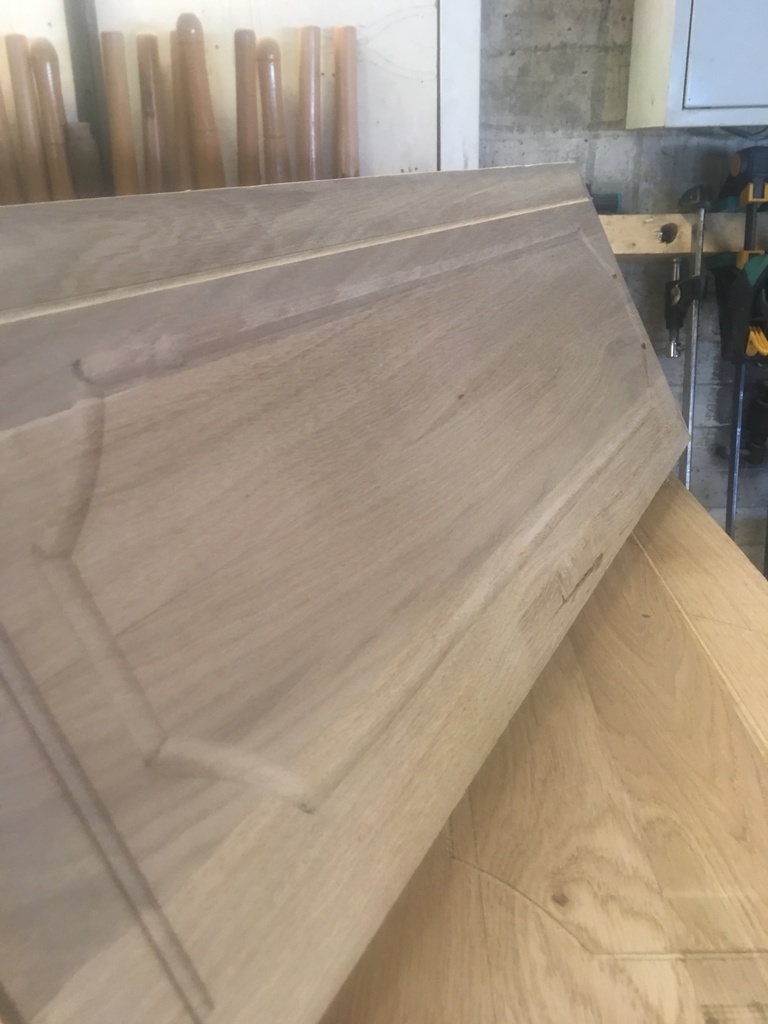

Motif central des panneaux

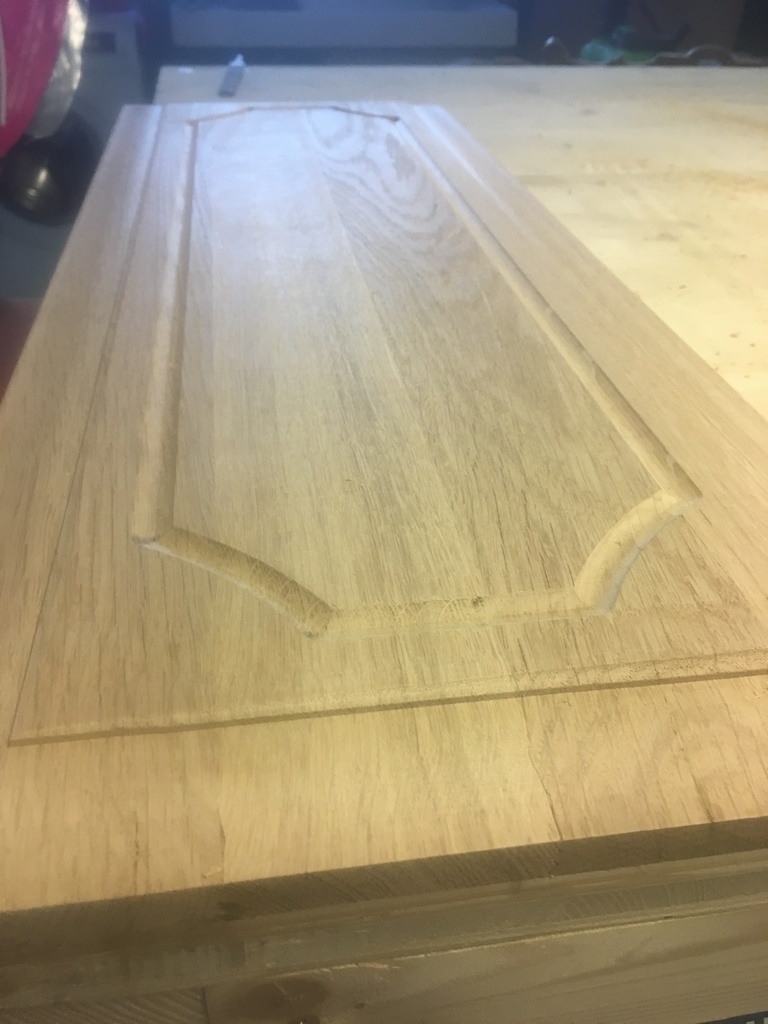

la suite avec le dessin central sur les panneaux

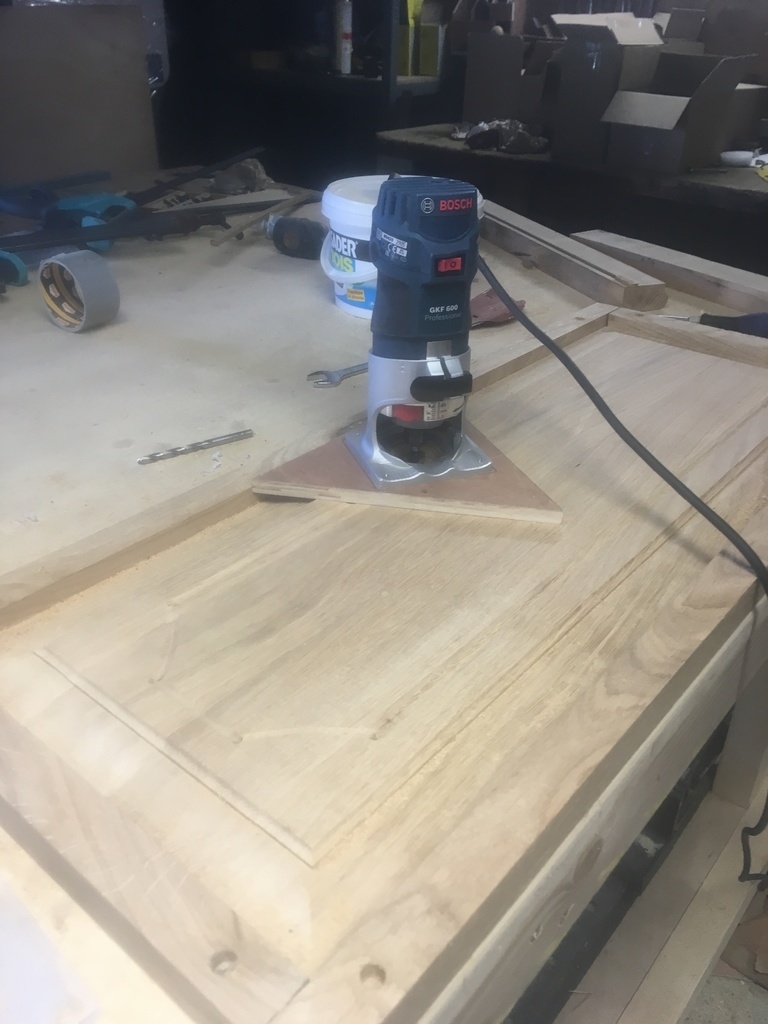

pour réaliser le motif du centre

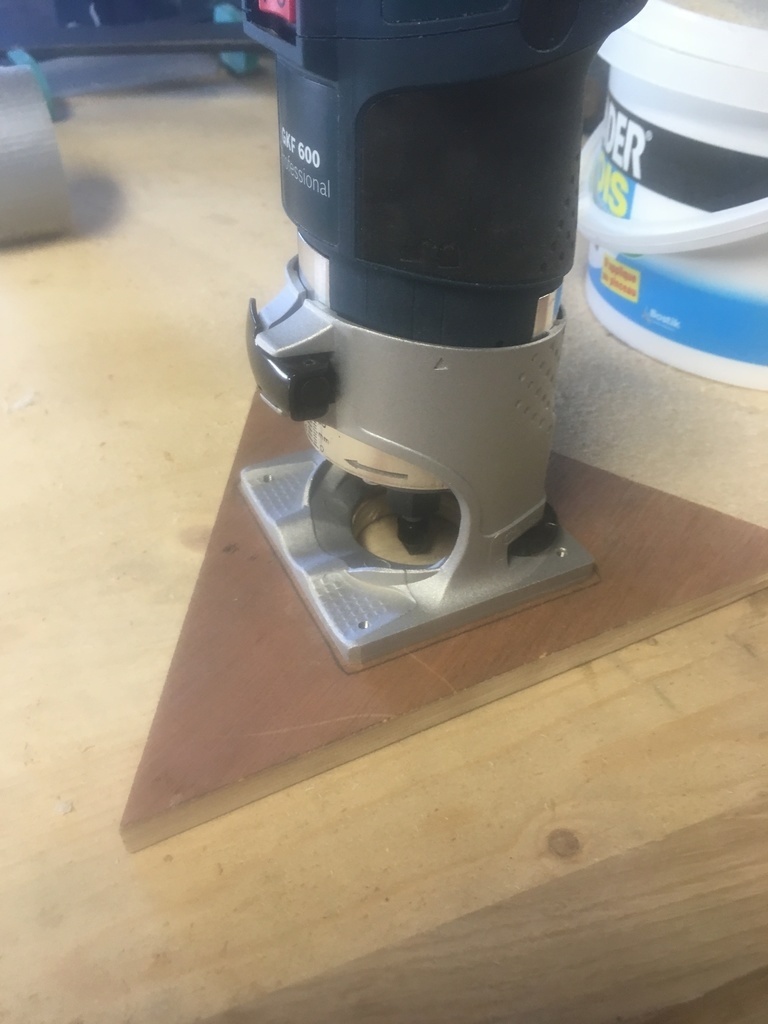

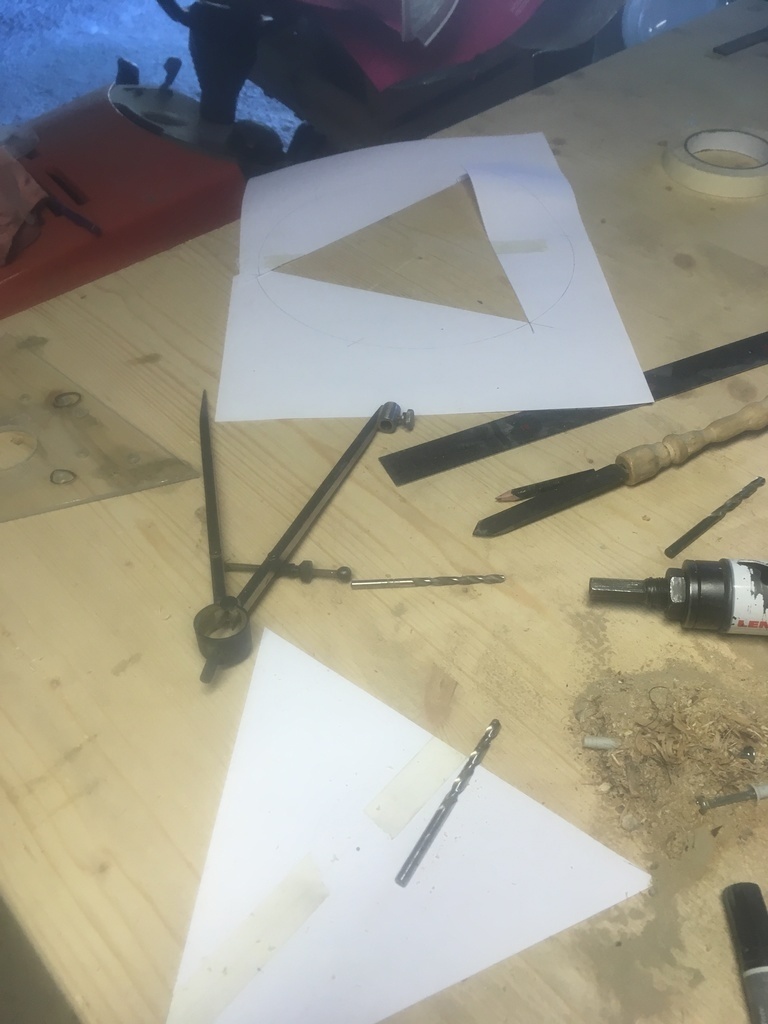

j'ai du réaliser une semelle de remplacement de mon affleureuse
dont la forme es un triangle ÉQUILATÉRAL
facile sur le papier mais qui nécessite une très grande précision pour avoir une concordance entre le centre du triangle et le centre du mandrin de la machine
donc plan papier et report sur le contre plaque

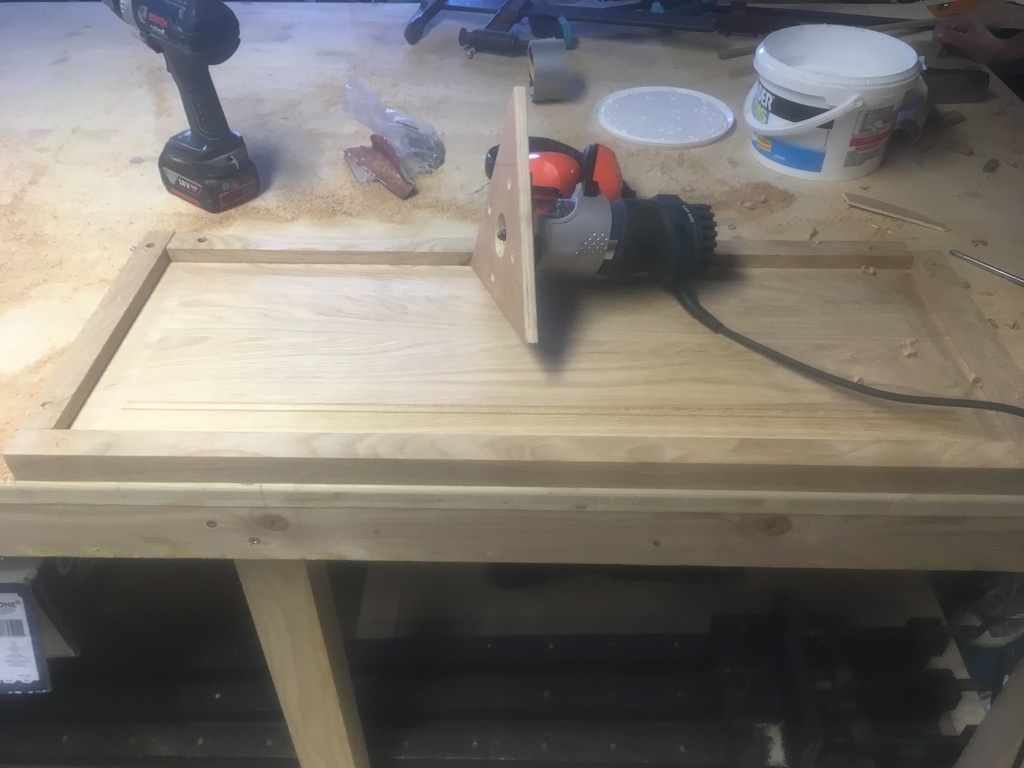

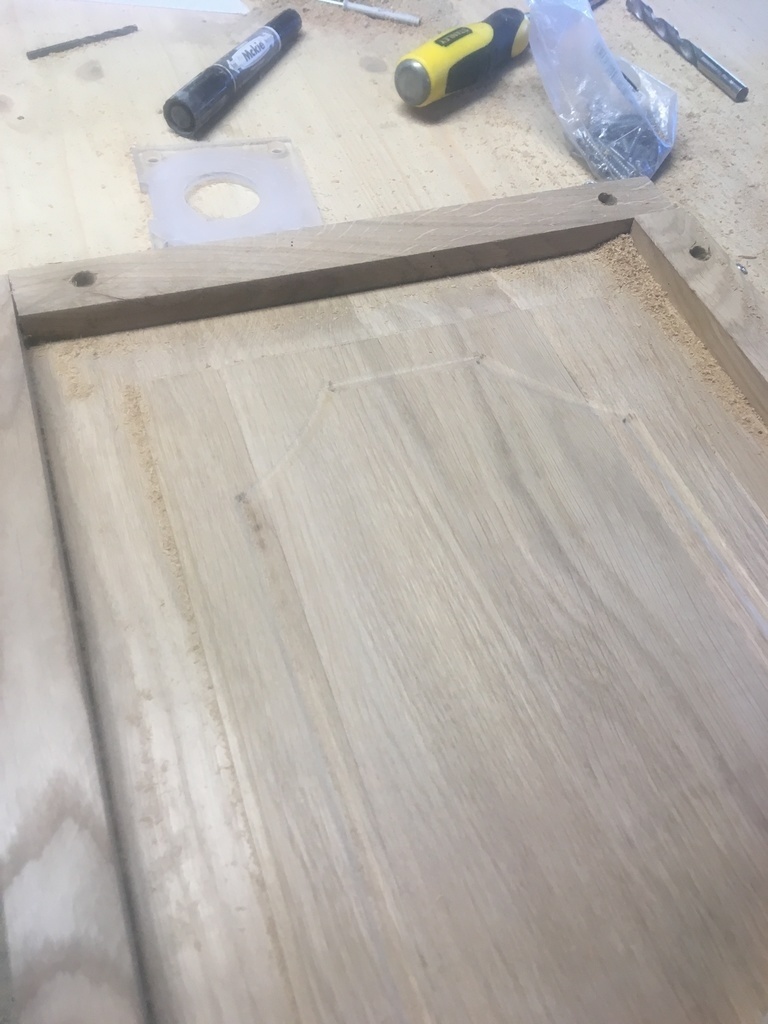

je prend ensuite le panneau entre 4 tasseaux et place a l'usinage

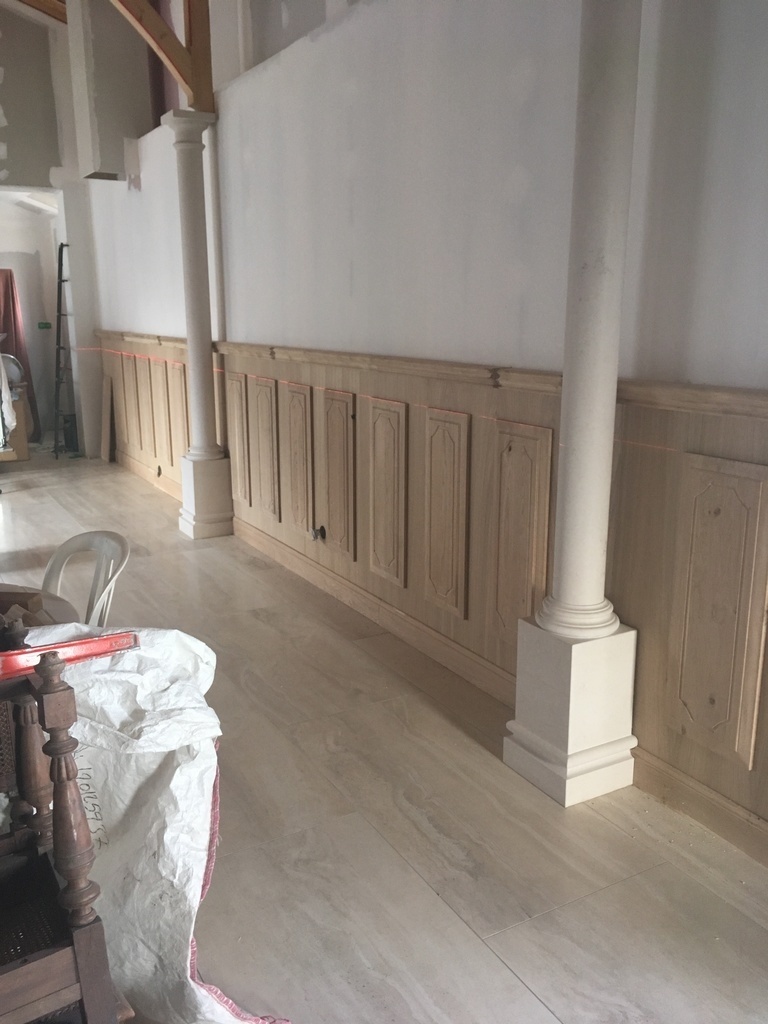

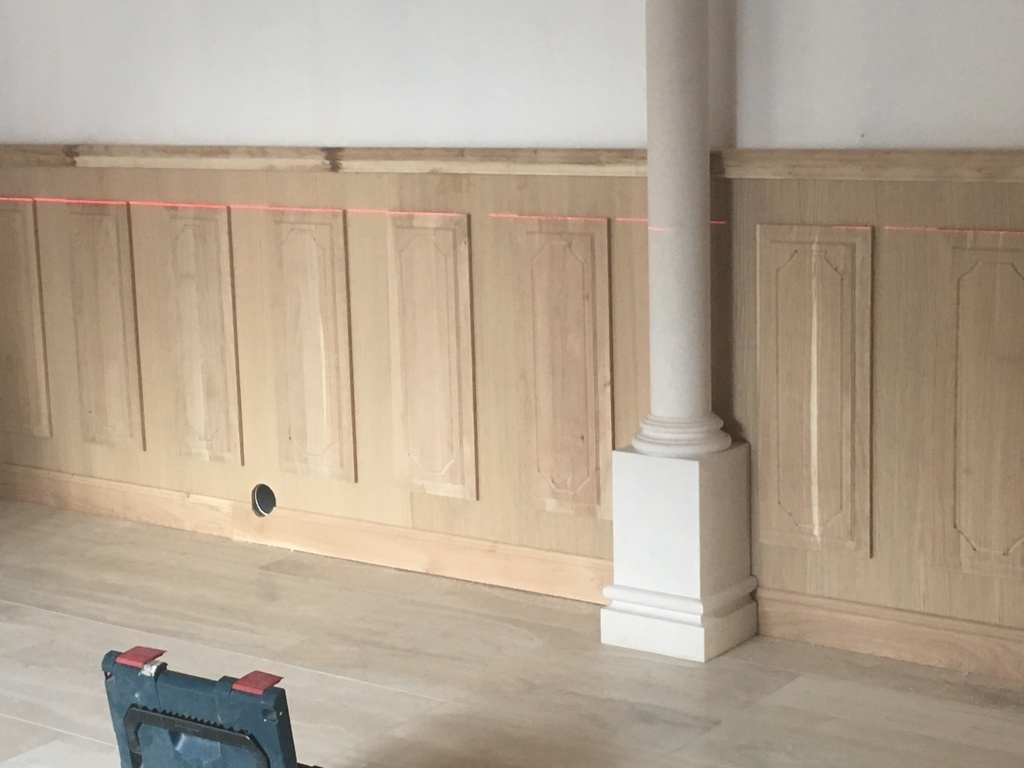

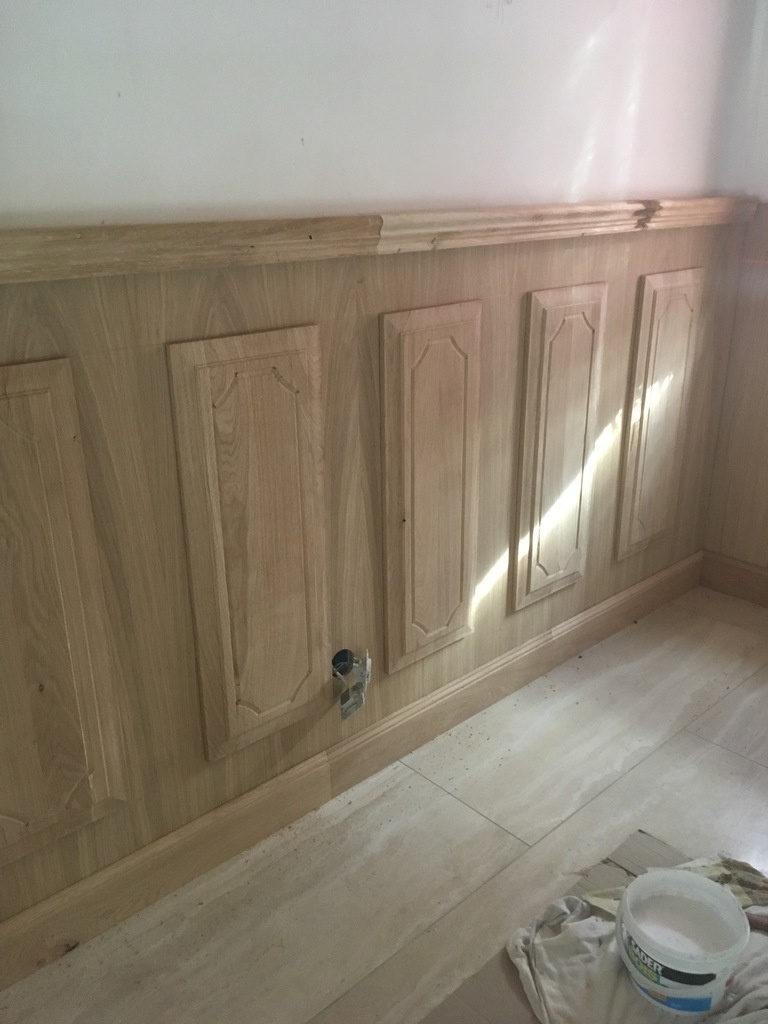

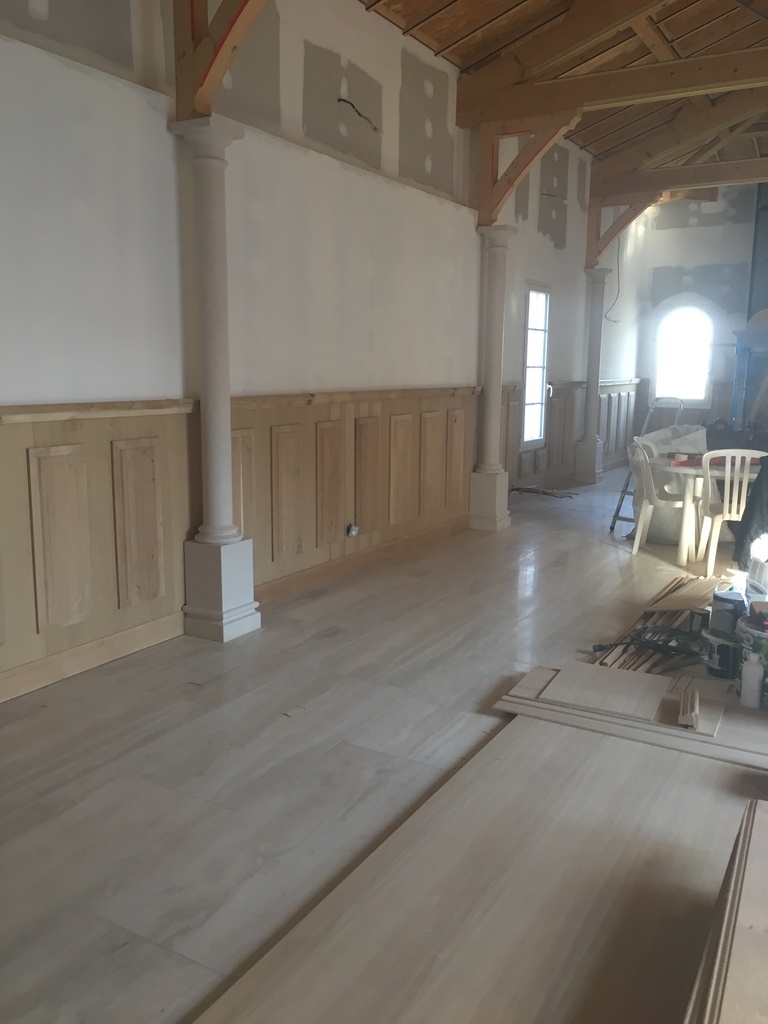

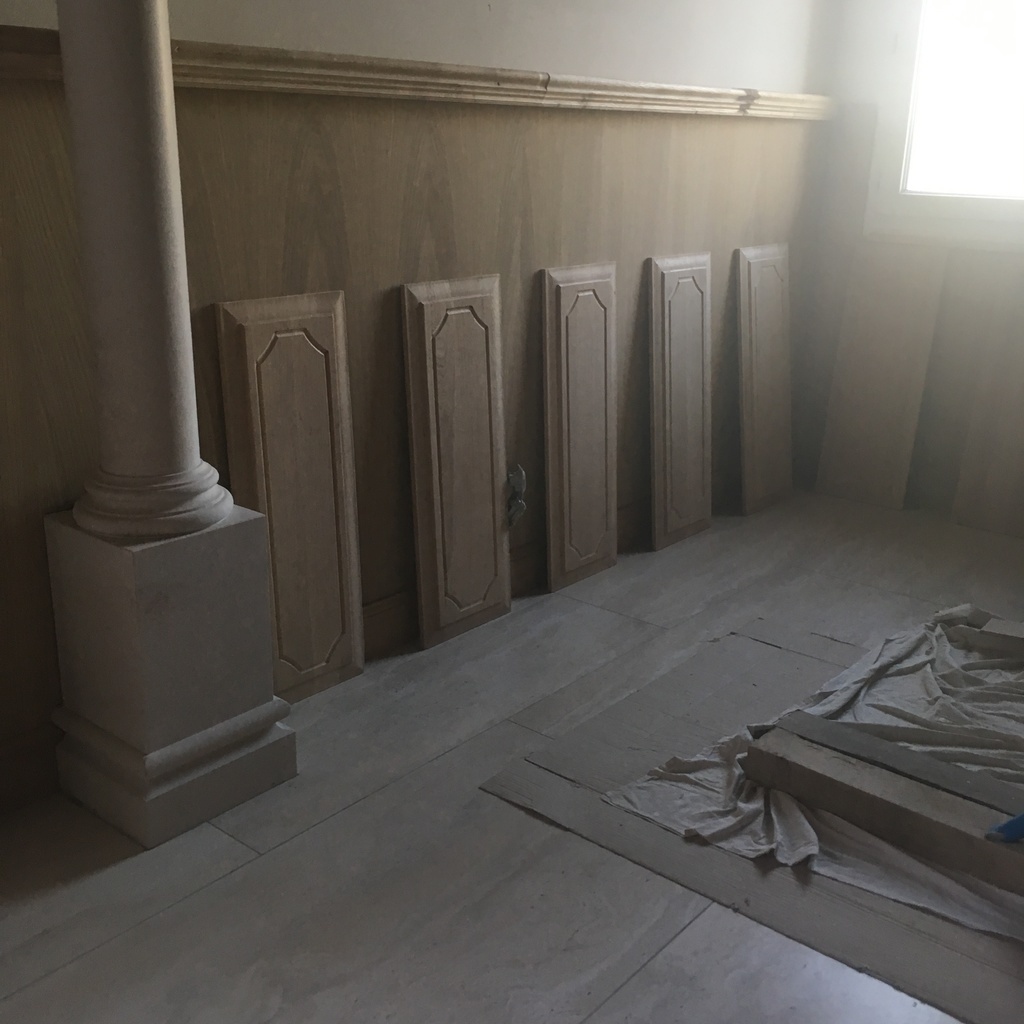

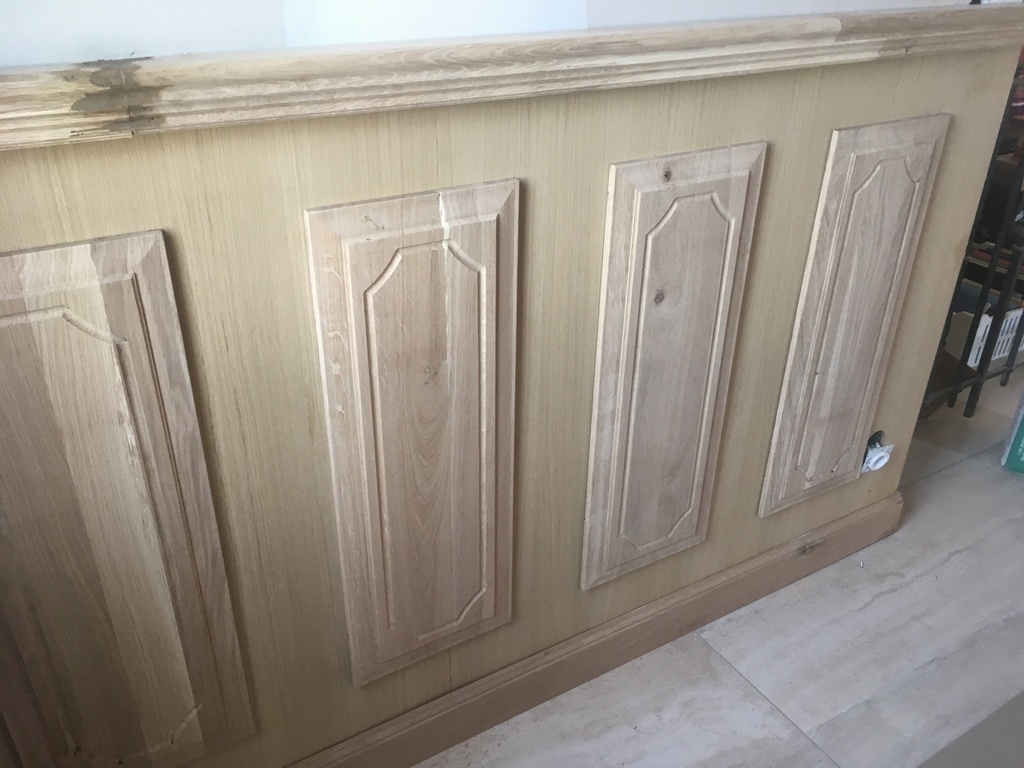

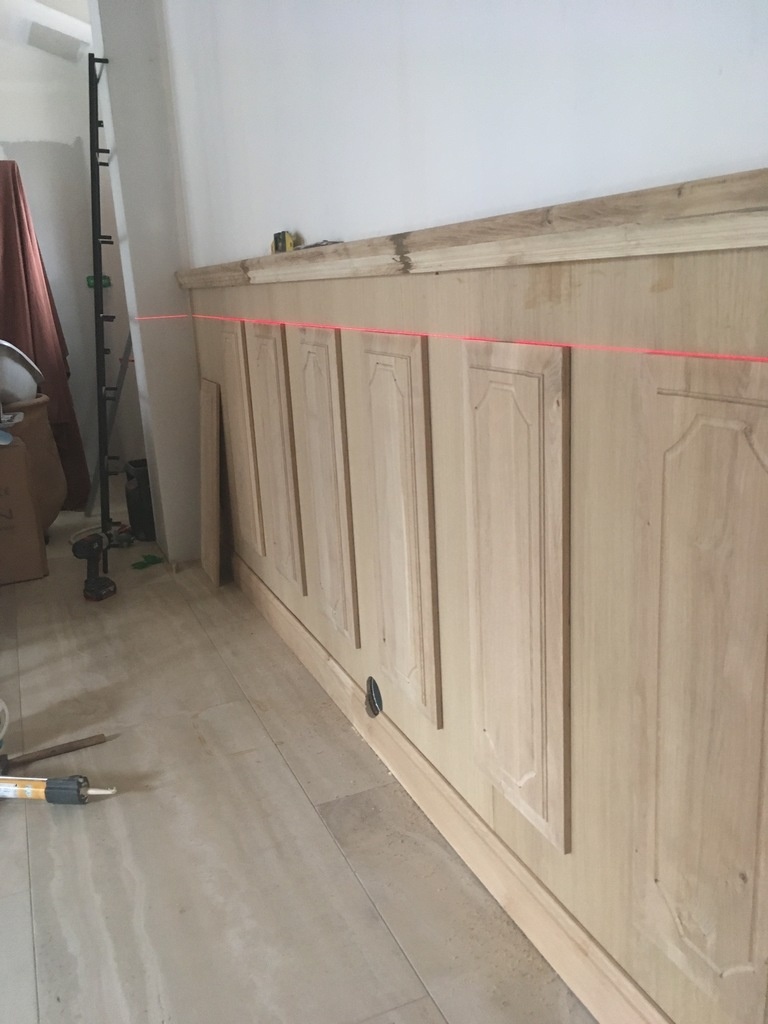

La pose des panneaux
pour la pose des panneaux tout es aligner avec le laser
après avoir déterminer un entraxe homogène
il sont fixer par le biais de tourillons de 8 mm
le centrage entre le panneau et le CP es assurer avec des centreurs de tourillon
la pose est simple et précise
Publications associées
Licence
Discussions
dans ton cas c est ce que l on appelle du lambrissage ;)
Merci de la précision
Je ne connaissais pas le terme !
step justinstorck.f...r/l/lambris.php
sylvainlefrancomtois
Merci
Très enrichissant comme document !
Sacré chantier
Gros travail, en effet.
L'endroit a l'air pas mal... Mais ôte moi d'un doute... les murs de ce beau bâtiment ancien n'ont quand même pas été calfeutrés avec du placotruc ?
Il semblerait que oui ...
En réalité il ne s’agit pas d’un bâtiment à ancien mais d’une constrution neuve
Seule quelque mur en pisé on été conserver mais le reste es de l’aglo
D’où le fait que les doublages soit en placo
Beau travail. Sympa la bécane à l’arrière, c'est une Peug?
Merci
Oui 150 aiglon de 1945!
bonjour
j ai essayé de comprendre un certain nombres de chose , la corniche n' est pas une cimaise mais cela n a aucune importance,
les cp sont posés sur un tasseau de 1 cm je ne pense pas qu'il puisse avoir une circulation d air et je prie le bon dieu pour qu’il n ai pas de différence d’hygrométrie entre l intérieur de la pièce et le mur support .mais je n'en suis pas persuadé
les cp posés coté mur ne semble pas avoir reçu de peinture de protection pour éviter que ceux ci se déforment
les panneaux en massif sont je le suppose posés sur les cp car je n ai pas compris la pose de ces éléments en massif j' espère qu'ils sont posés dans un bâti pour leur permettre de jouer en
largeur ,
si ils sont collés sur le cp je craint le pire , ôter moi de ce doute, quel moyen de finition avez vous choisi pour cet ensemble en chêne
je me pose certaine questions , mais je ne sais pas si cela est autorisé sur les pas à pas
Étienne desthuilliers maître menuisier
Alors pour répondre à vos interrogations
Pour l’hygrométrie le bâtiment es neuf les isolant du doublage ne sont pas coller au mur
On espère donc diminuer la chose
La protection finale sera un vernis pu passer au pistolet une fois tout fini
Pour les panneaux centraux il vont être emboîter avec ses tourillon de 8mm pas de colle entre les 2 pièce
Juste les tourillons qui seront collés
Pour tout autre procéder je suis preneur
Cordialement
bonjour
il est dommage d assembler des panneaux avec une enture multiple ce fait sur les panneaux des marques disgracieuse au niveau de la mouluration une fausse languette arrêtée passe encore le plat joint est préférable
Ingénieux le coup du triangle et j'admire les moulures de la corniche.
Bonjour la note mais c'est tellement beau
Bravo
Merci
Bon pour le triangle j’ai bêtement recopier un post trouver sur le net
Le plus dur es de bien le réaliser !
cimaise pas corniche !
Oui c'est vrai
Merci
rebonjour
vous ne pourrez jamais équilibrer le même taux hygrométrique de chaque coté de votre panneau cp 10mm je croise les doigts pour que vous n ayez pas de déformation de vos cp à votre place
j' aurais isoler mon panneau cp ,
au sujet des panneaux massifs sont ils posés sur le cp , j ai compris qu'il y avait des tourillons collés, comment les panneaux peuvent dans le temps varier de largeur de 4mm si le panneau fait 35 a 40 cm de large et que les tourillons sont collés , j ai du mal a saisir la manœuvre
de plus je ne sais pas si les panneaux sont sur dosse ou sur quartier et si il sont vernis des deux faces
c est le mot emboîtés que j ai du mal a comprendre si les panneaux sont posés à plat sur le cp comment vous aller pouvoir éviter qu'ils se déformes et se séparent de leur support
si ce questionnaire en règle vous ennui n' en tenez pas compte
le menuisier curieux
