Un compas tout bête mais pratique!

Un compas tout bête mais pratique!
+

Ce compas est très rapide à réaliser, moins de 20 minutes pour ma part, et devient vite essentiel dans l'atelier.

Les étapes sont peu nombreuses.

Liste des articles

Mis à jour

Partager

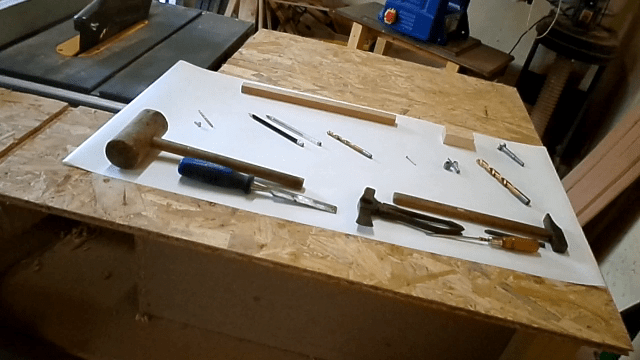

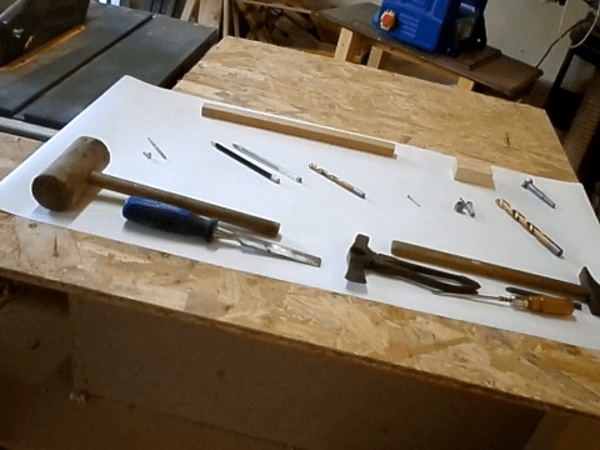

Les éléments nécessaires

Pour le compas il faut:
-une petite chute carrée ou rectangulaire, vidée en son centre, conformément à la forme du tasseau qui y sera inséré
-un tasseau où fixer le crayon
-une pointe pour le pivot
-un manchon fileté + tige filetée avec poignée (ou écrou papillon écrasé dessus)
-une petite vis pour tenir le crayon
-un crayon

De quoi percer, visser, un ciseau à bois, maillet...

Publié

Partager

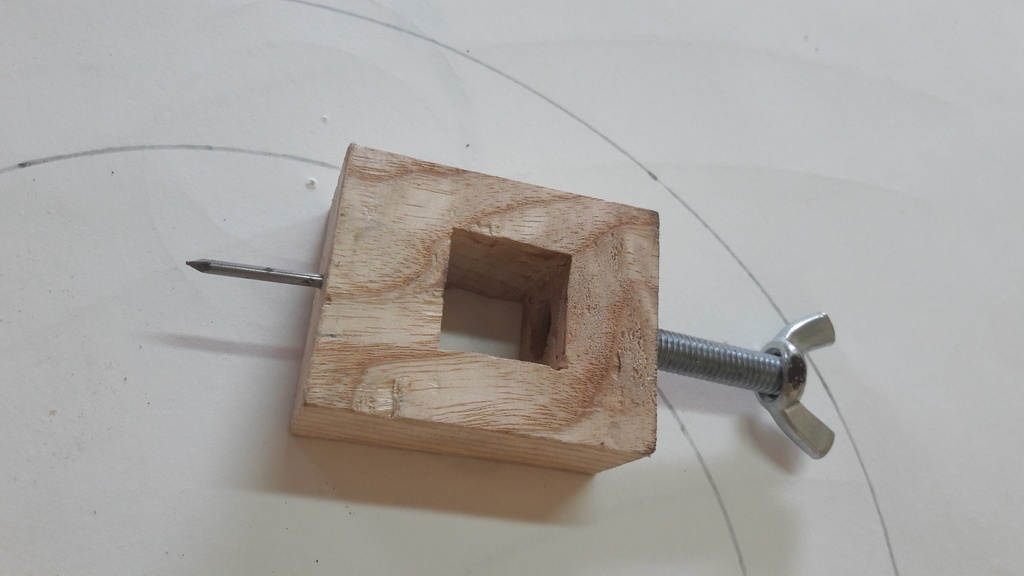

Le pivot du compas

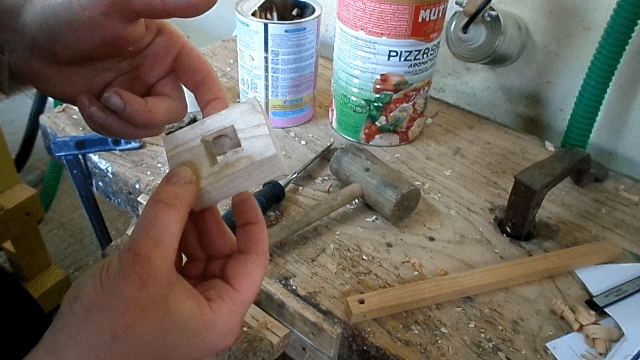

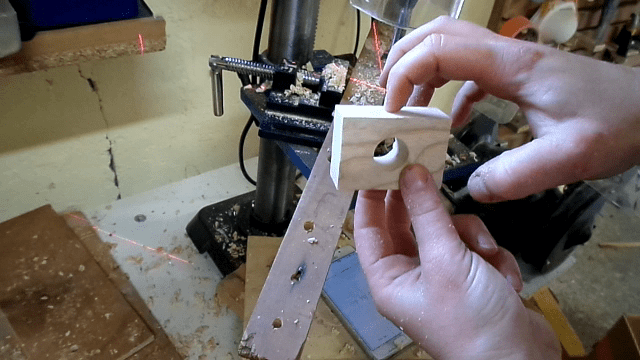

Prendre la chute carrée ou rectangulaire et vider son centre afin que votre tasseau y coulisse librement.

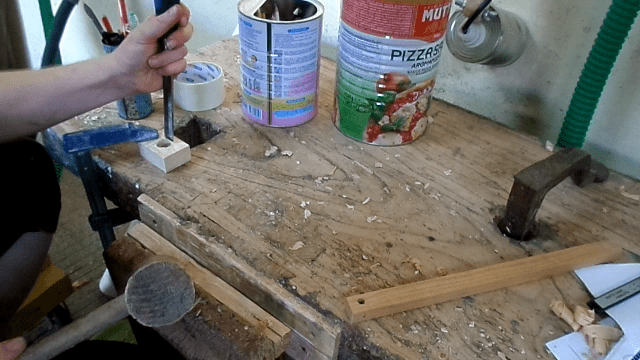

Personnellement j'ai enlevé le gros du bois en perçant puis j'ai fini les angles au ciseau à bois (voir vidéo).

Placer une pointe dans le centre du bois et l'enfoncer afin que la pointe ressorte à l'opposé du trou percé qui servira à tenir le tasseau en place.

Placer un manchon fileté dans le trou percé sur le dessus de votre pièce de bois, si comme moi vous trouver que cela force au delà du raisonnable, n'hésitez pas à percer un poil plus large que ce qui est recommandé sur l'emballage.

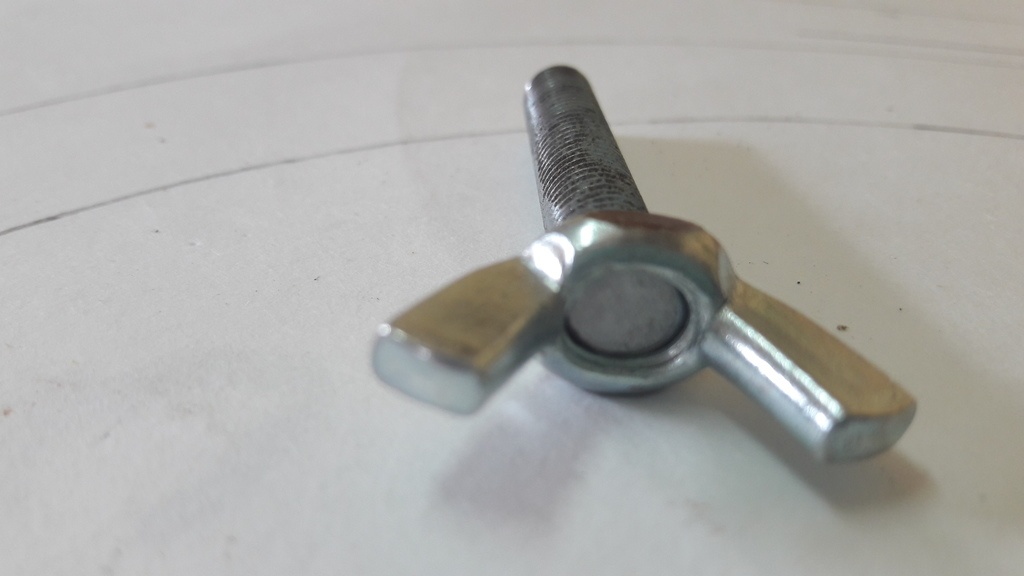

Insérez ensuite votre tige filetée pourvue d'une poignée. Vous n'en avez pas? Pas de soucis, il suffit de marteler un écrou papillon sur une tige filetée et le tour est joué.

Publié Mis à jour

Partager

Le bras du compas

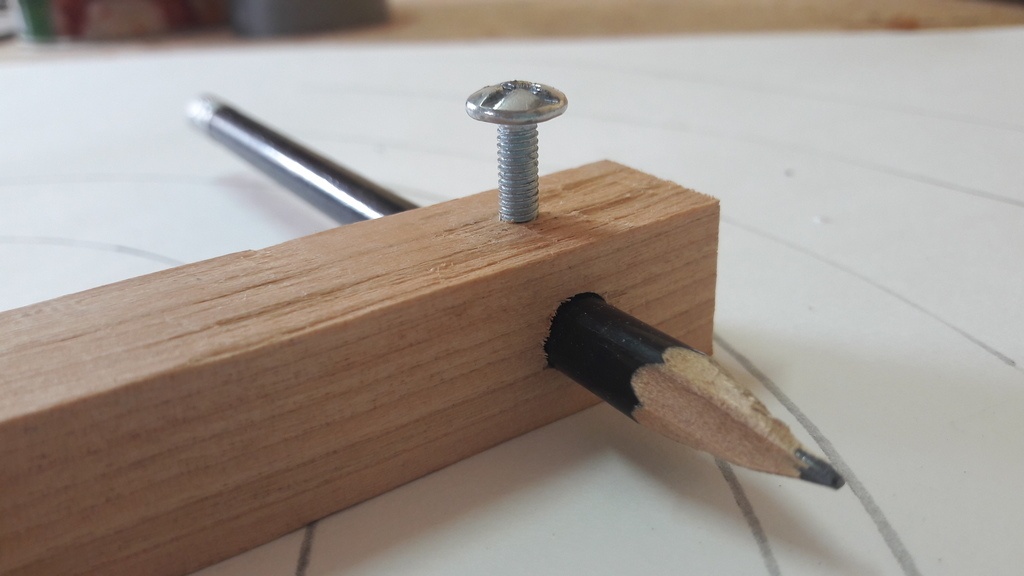

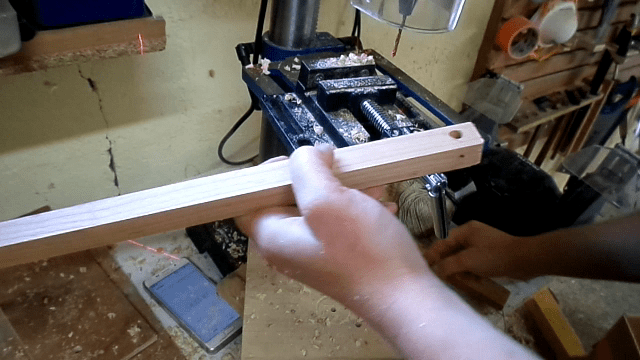

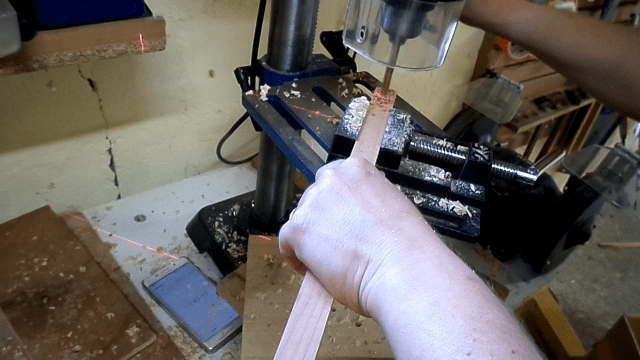

A une extrémité du tasseau, percez un trou légèrement plus large que le diamètre de votre crayon, puis, perpendiculairement, percer un trou légèrement plus petit que le diamètre de la vis de serrage que vous installerez (perso j'ai pris une vis de 4 t j'ai percé en 3,5). Pas besoin de percer ce dernier trou sur toute la hauteur du tasseau, il suffit de percer jusqu'à l'emplacement du futur crayon (voir vidéo).

Publié Mis à jour

Partager

Assemblage

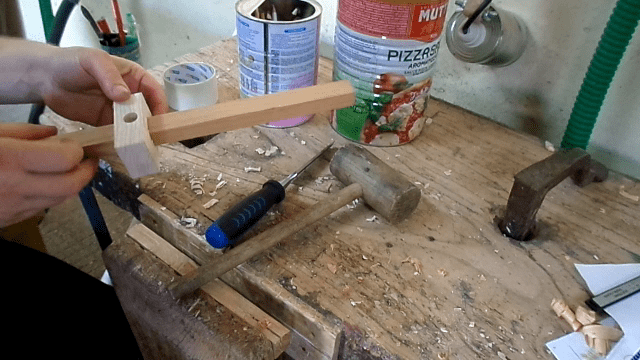

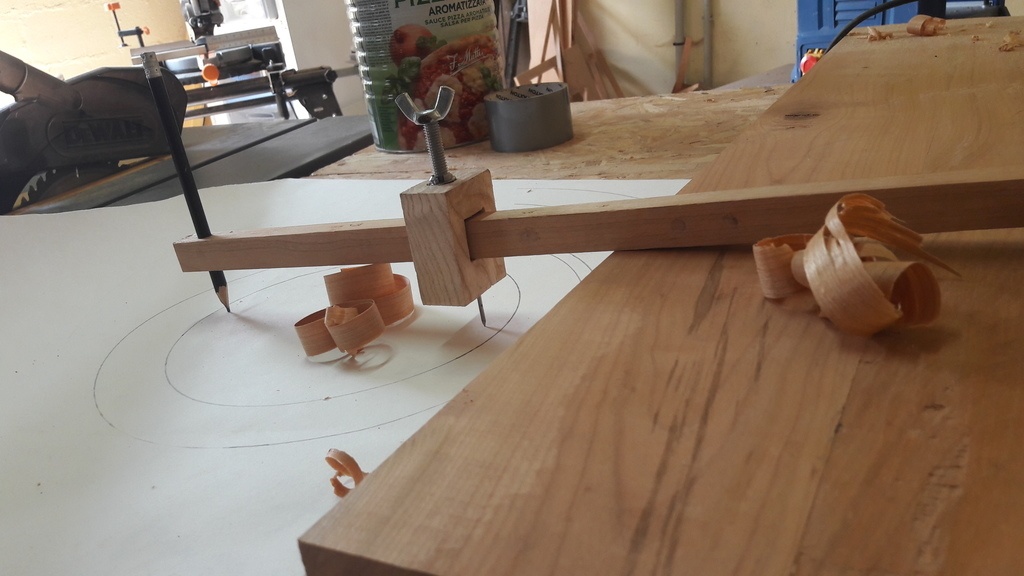

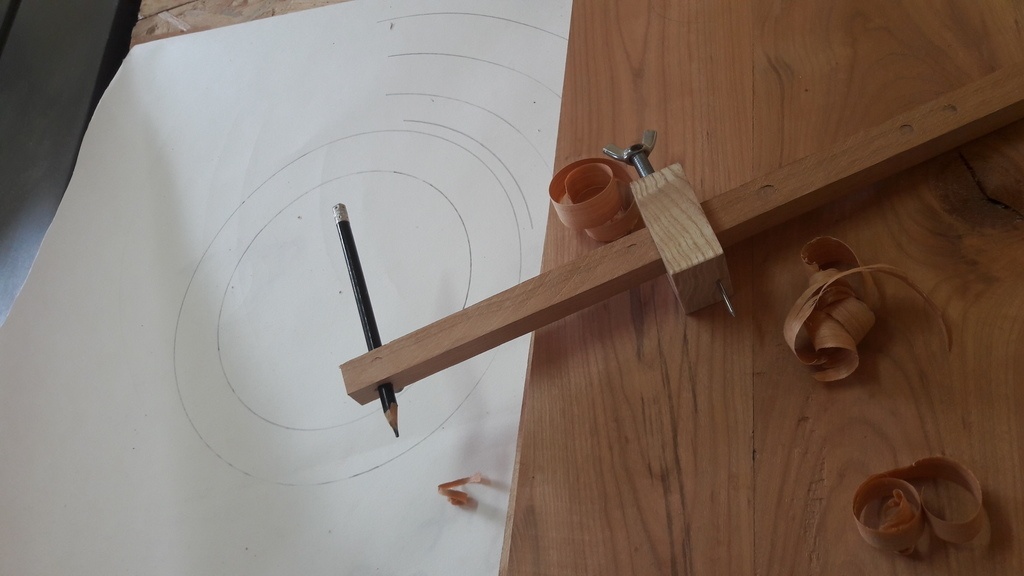

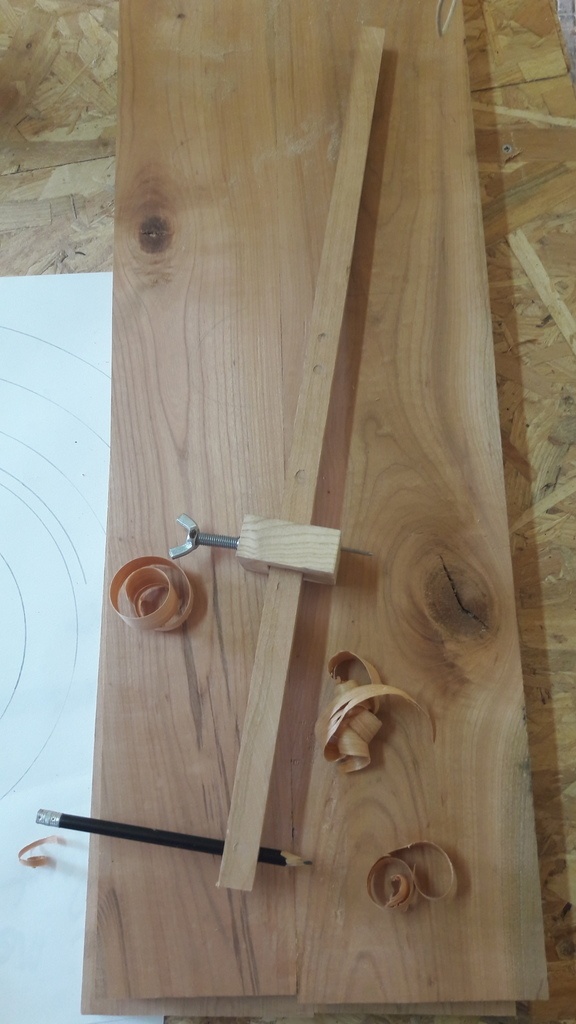

Pas de grand suspens, il suffit de mettre le bras du compas dans son pivot, serrer et tracer! Rudimentaire mais très efficace!

Publié

Partager

La réalisation en live en vidéo - preuve que c'est simple!

J'ai filmé en temps réel la construction de mon compas, celui-ci m'a pris moins de 20 minutes, preuve qu'il est rapide et simple à réaliser!

Publié

Publications associées


Discussions

Copeaux And Co  a publié le pas à pas "Un compas tout bête mais pratique!".
il y a 6 ans
Copeaux And Co  a publié l'article "La réalisation en live en vidéo - preuve que c'est simple!".
il y a 6 ans
Steve and Wood

Merci voisine

Copeaux And Co

avec plaisir!

philippe87

bonjours top le compas comme toi je n'ai pas de machine pour les mortaise donc j'ai prie un tourillon de 20 et c'est plus facile a percer a plus
