Table basse elliptique

Table basse elliptique
+

Salut tout le monde, je vais vous présentez les différentes étape de réalisation de ma table basse elliptique.

Elle est réalisé en chêne et en frêne.

Elle a été réalisé en 80h.

Liste des articles

Mis à jour

Partager

Plan 2D et 3D

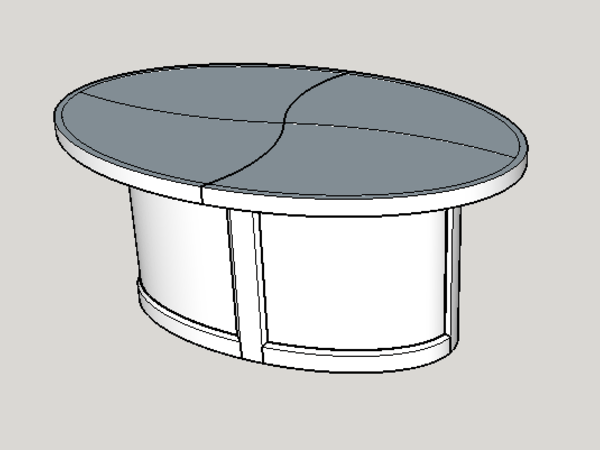

Pour commencer, j'ai réaliser les plans (comme pour tout projet 😂), j'ai dessiné la table basse en 3D sur sketchup et en 2D sur AutoCAD. J'ai également dessiner les montants et les traverses en 3D sur AutoCAD afin de pouvoir réaliser la programmation sur le logiciel de la commande numérique.

Publié Mis à jour

Partager

Programmation CN et usinage montants et traverses

J'ai ensuite réaliser la programmation pour la réalisation des montants et des traverses à la commande numérique.

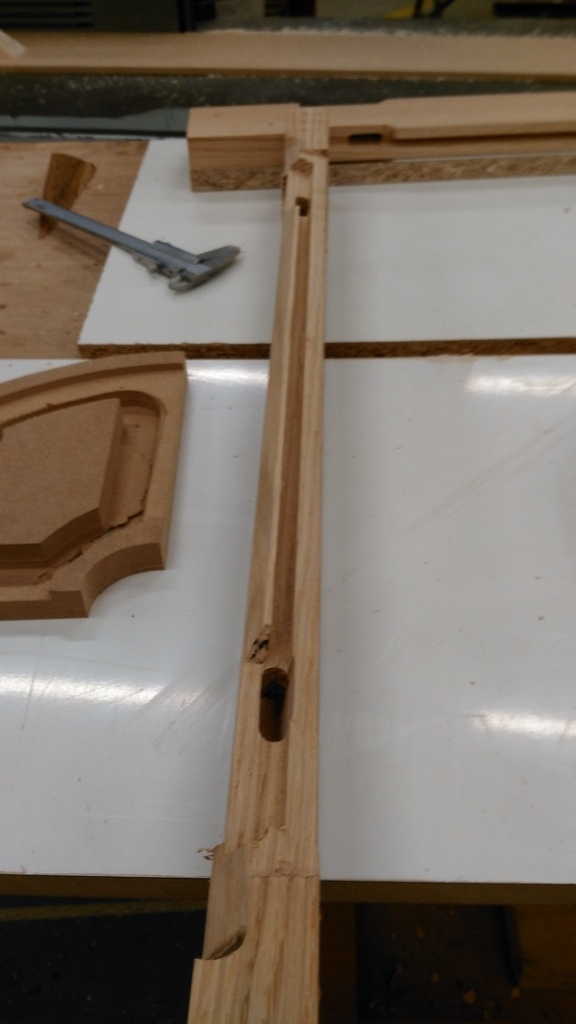

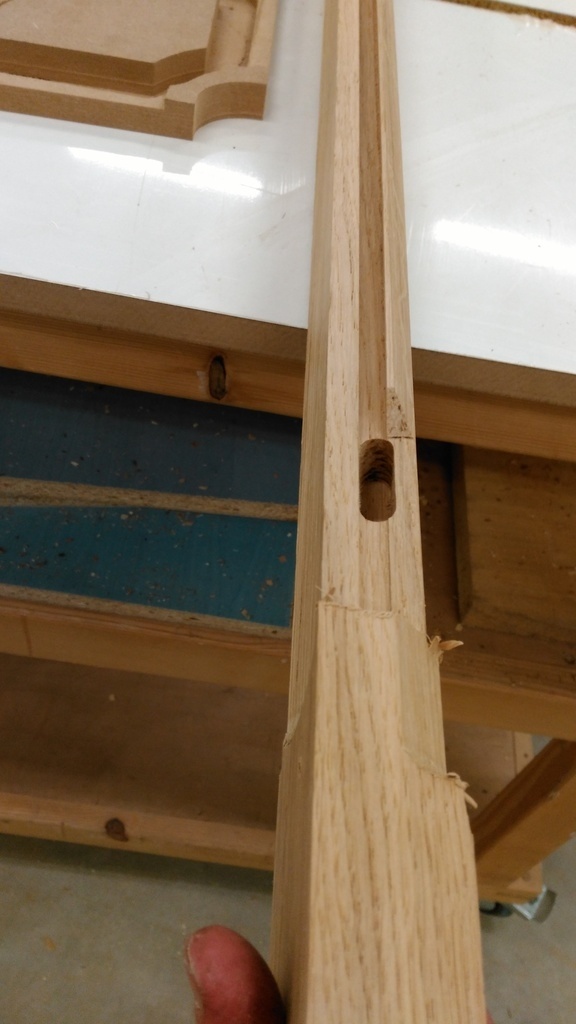

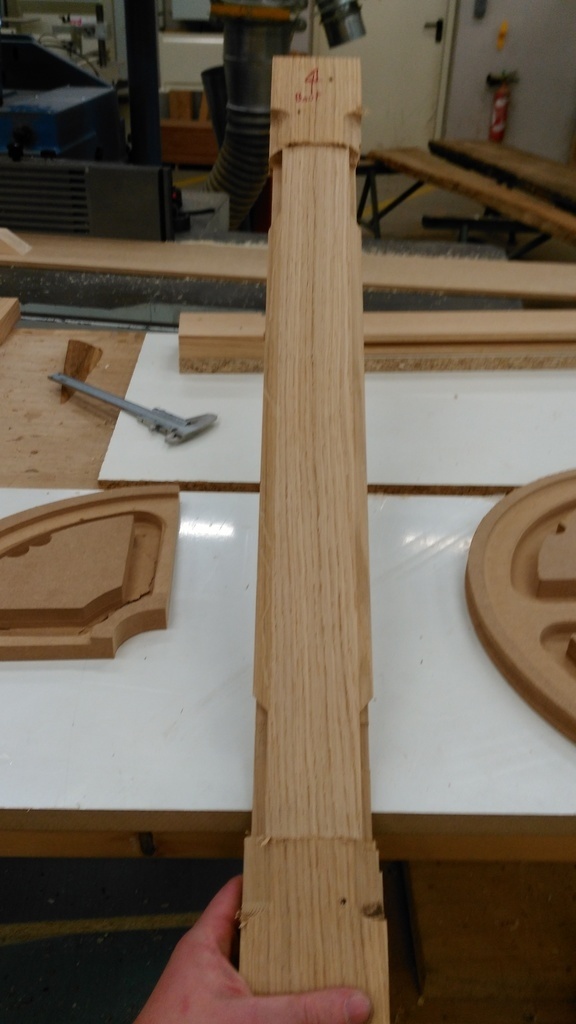

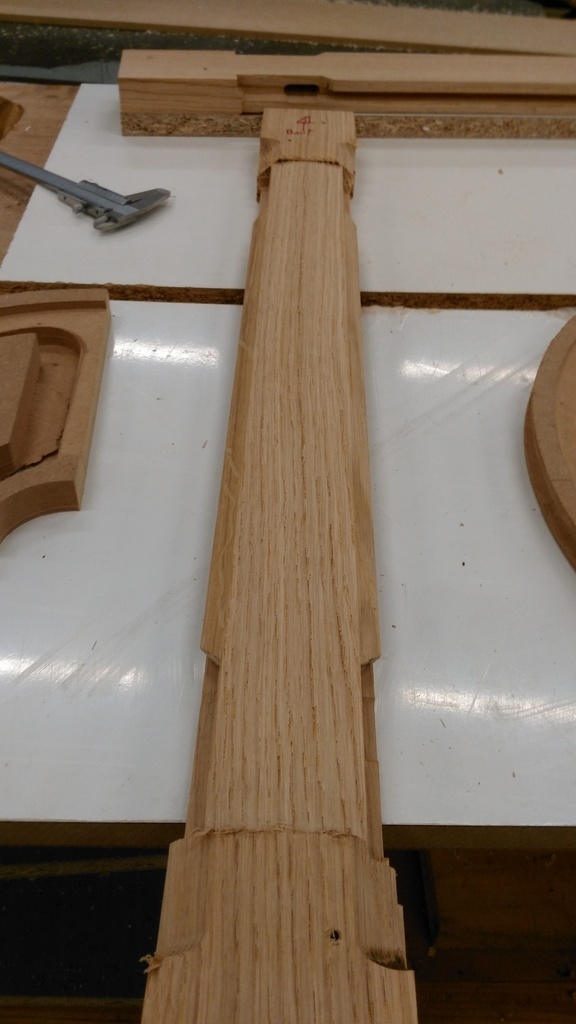

Les montants au nombre de 4, identique 2 à 2, sont bombés à l'extérieur et creux à l'intérieur, les mortaises, les rainures et les moulures (chanfrein) ont été entièrement réaliser à la commande numérique. L'usinage d'un montant est réalisé en 2 fois (intérieur + extérieur). Il faut environ 30 minutes pour usiner un montant.

Les traverses au nombre de 8 (4 gauche et 4 droite) ont également été usiné à la CN cintre intérieur + extérieur, rainure et chanfrein ainsi que les tenons.

PS je n'ai pas de photo des traverses seules.

Publié Mis à jour

Partager

Collage des panneaux

En parallèle de la programmation et des usinages des montants et des traverses, il fallait coller les panneaux.
Les panneaux sont composé de 3 CP de 3mm et d'un placage frêne de 9/10 ème de chaque coté.

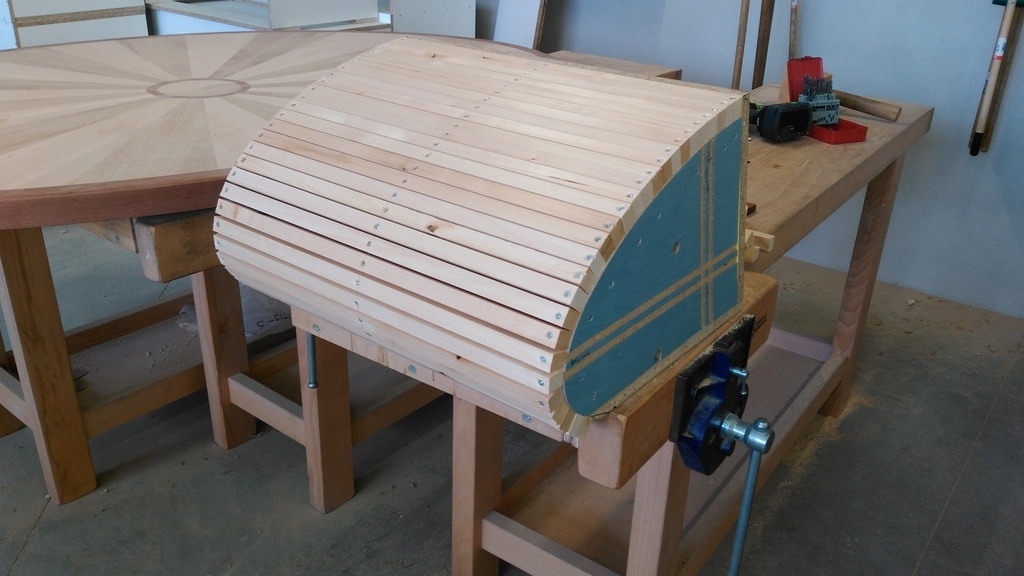

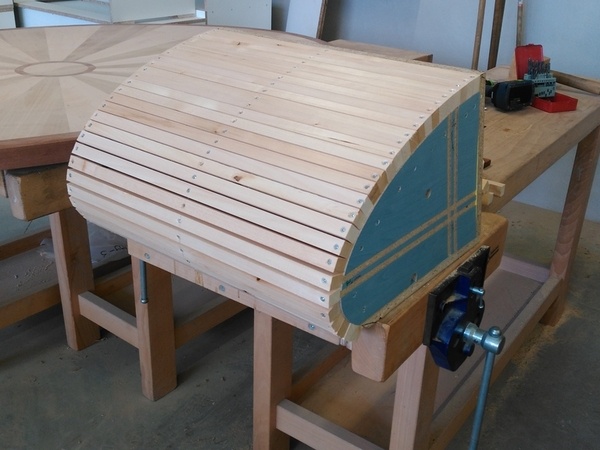

J'ai tout d'abord commencé par réalisé le moule qui me servira pour la mise en forme des panneaux.

les CP de 3 mm ont été rainurer jusqu'a la moitié de l'épaisseur au niveau de la partie la plus cintré afin de facilité la mise en forme des panneaux.

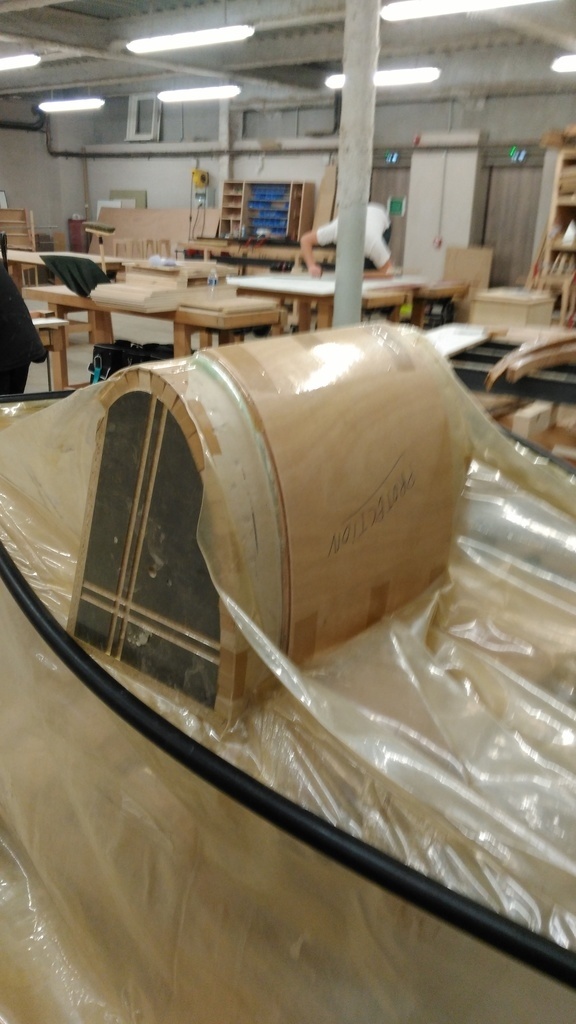

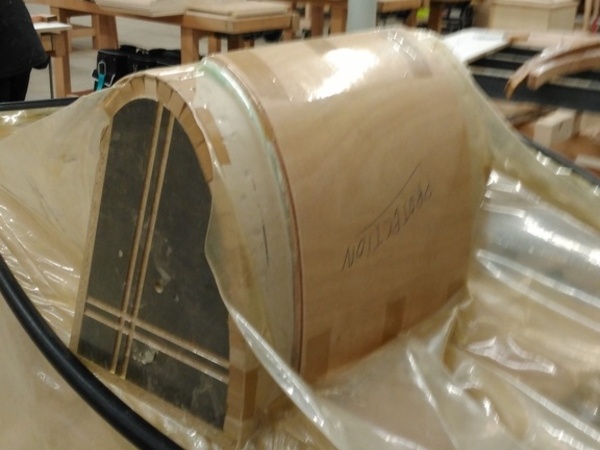

les panneaux ont ensuite été collé dans une poche sous vide

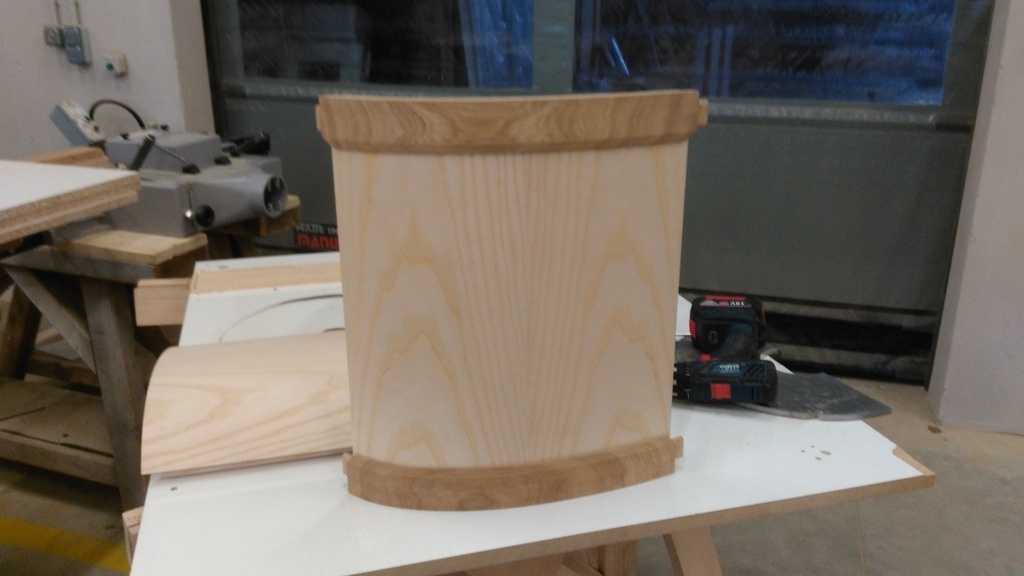

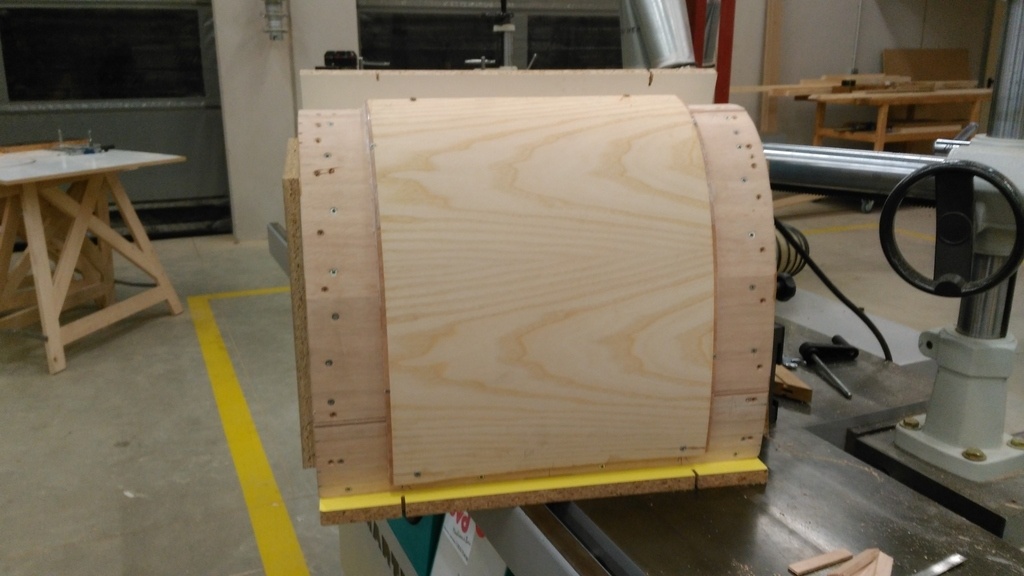

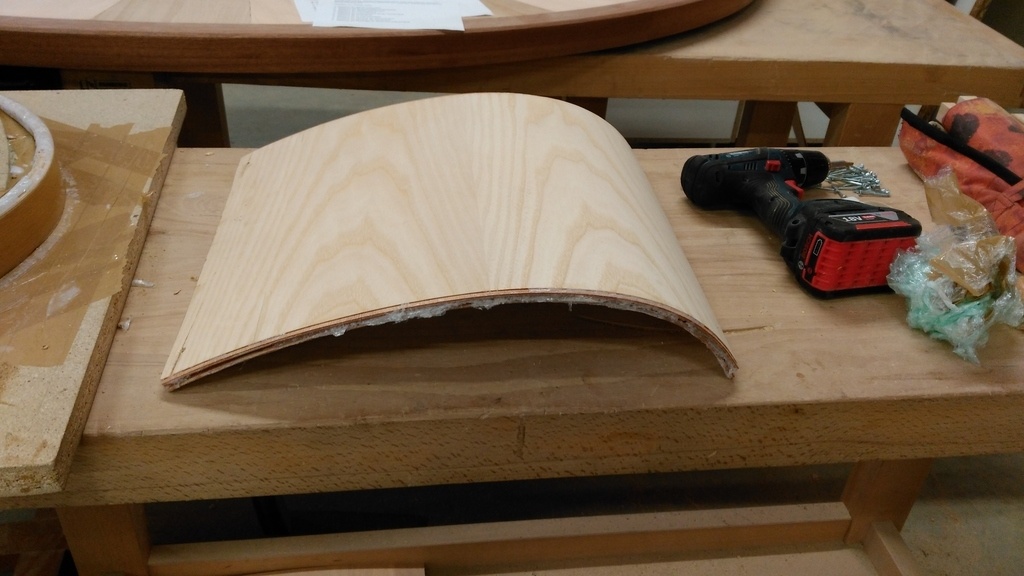

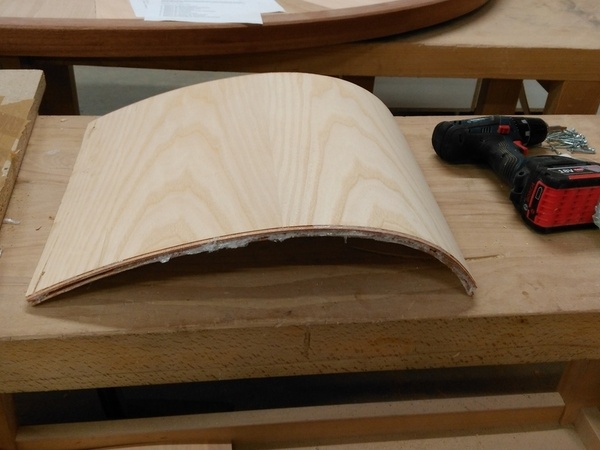

panneau une fois collé

Publié

Partager

Plateau de la table

Pour le plateau, j'ai commencé par plaqué 4 panneaux de CP de 10 mm:

2 avec un placage chêne de 20/10 ème
2 avec un placage frêne de 20/10 ème

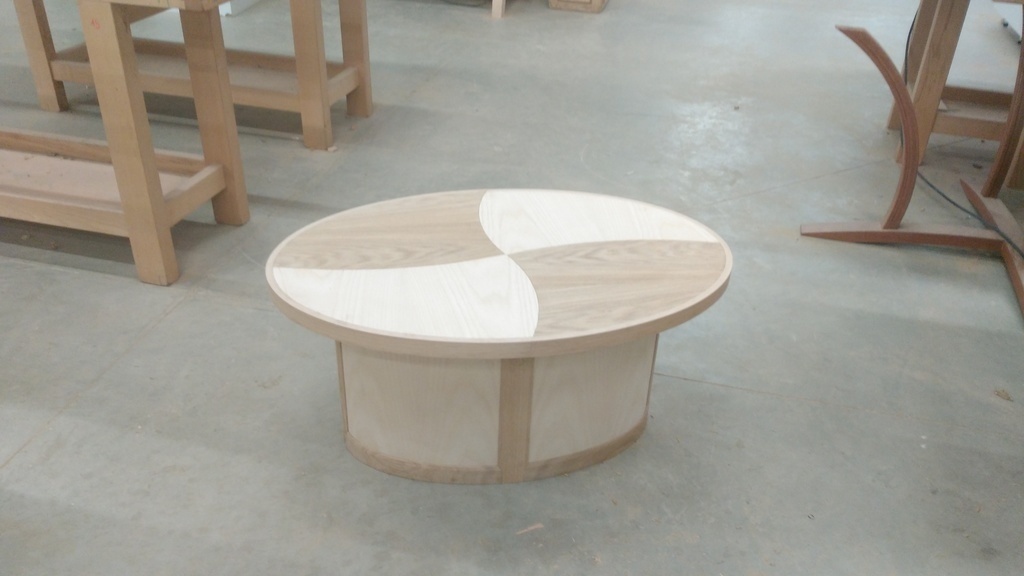

Une fois collé, il ont été usiné à la commande numérique afin de réalisé l'arasé. Les panneaux usinés, ont ensuite été collé afin d'obtenir 2 demi plateau.

J'ai également collé l'alèse du plateau qui est composé de 15 feuillets de placage chêne de 9/10 ème.

Une fois collées, je les ai calibrées à la scie à format et à la dégauchisseuse. Puis j'ai réalisé une rainure à la toupie équipé du guide météor afin de l'assembler avec le plateau.

La suite logique est le collage des alèses sur les demi plateaux.

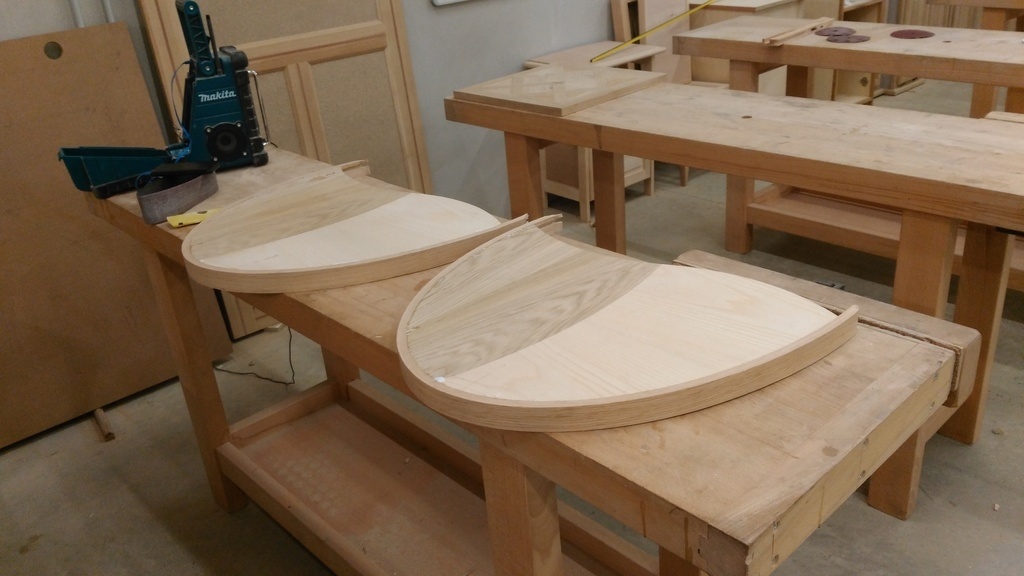

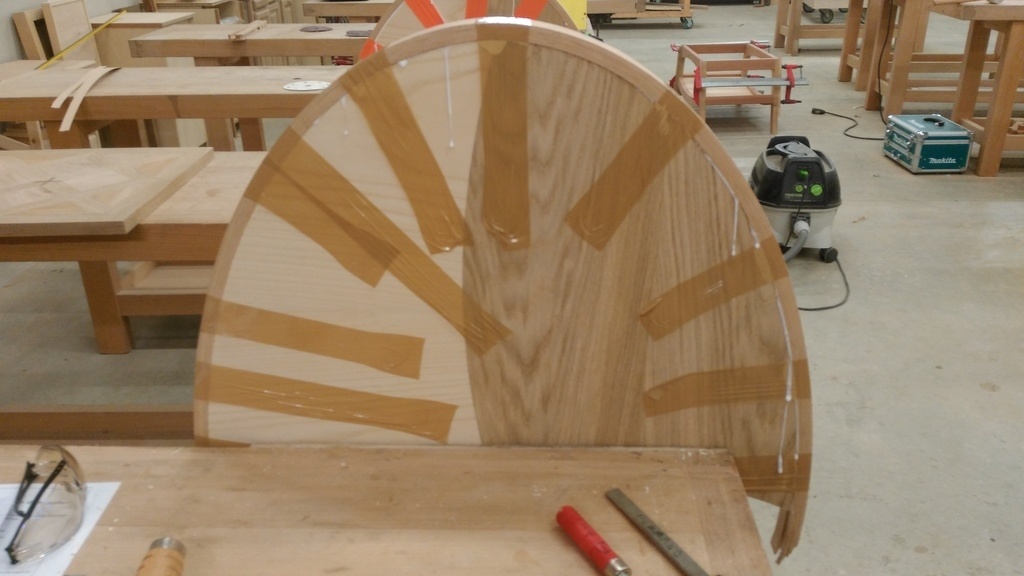

le serrage des alèse a été réalisé avec du scotch

j'ai également collé le fond du piètement de la table

Publié Mis à jour

Partager

Montage à blanc des montants et des traverses

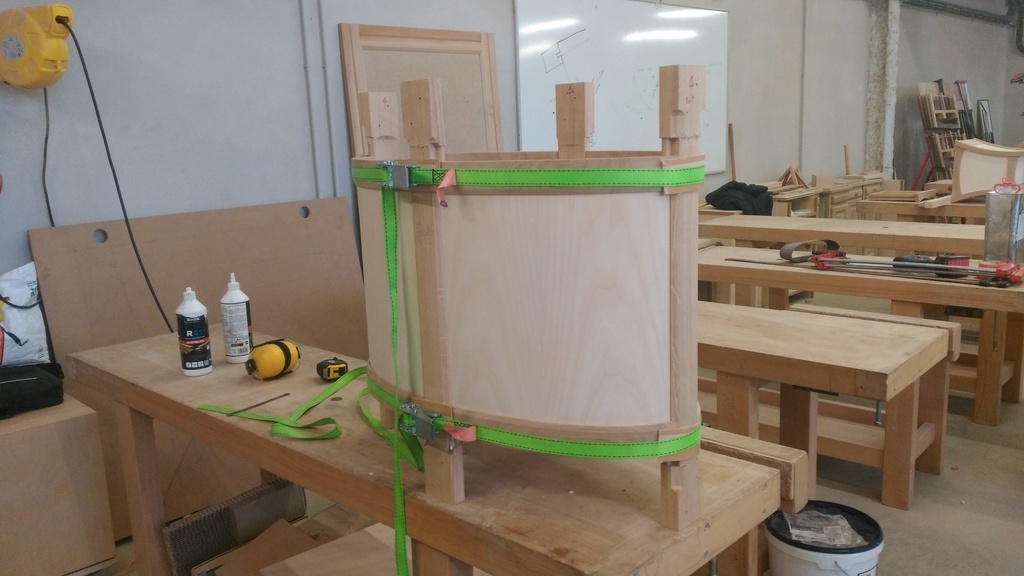

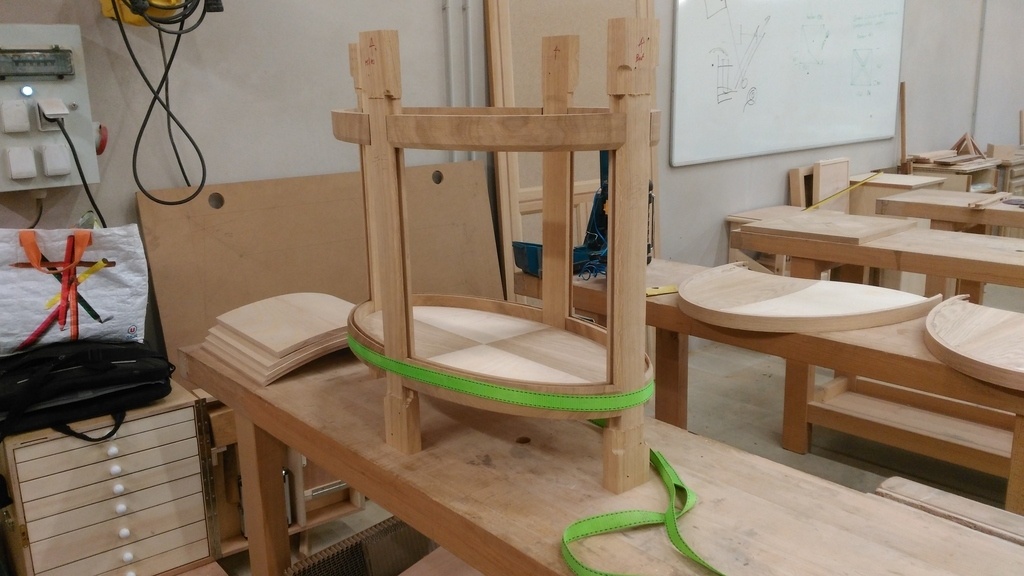

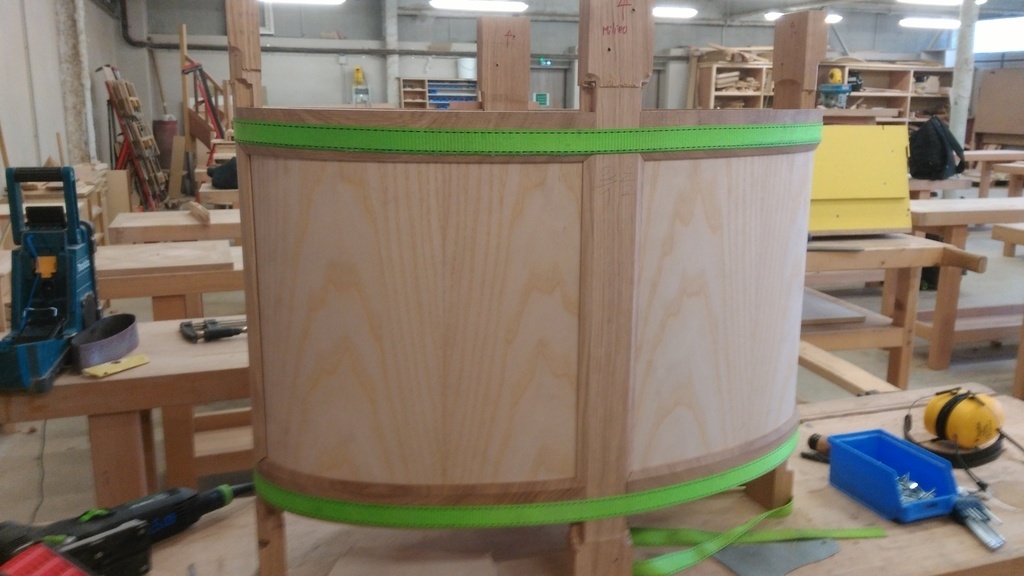

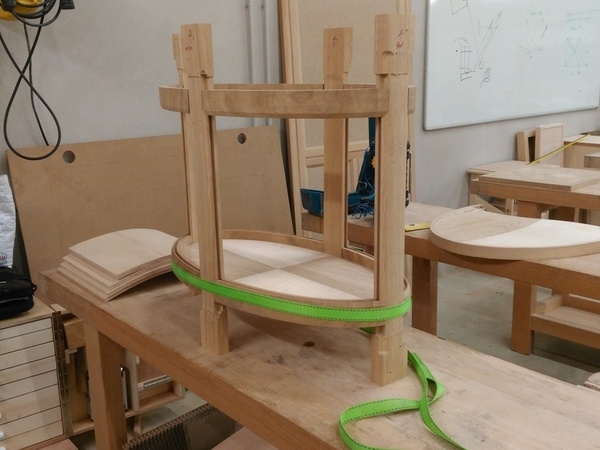

Après quelques petits ajustages, j'ai pu assembler les montants et les traverses

Publié

Partager

Mise a dimensions des panneaux et feuillure

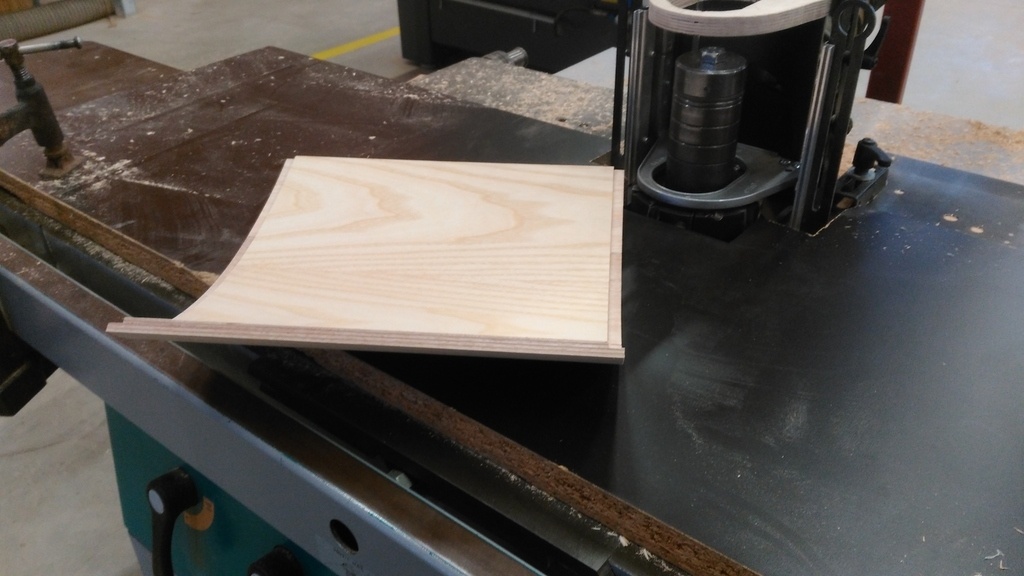

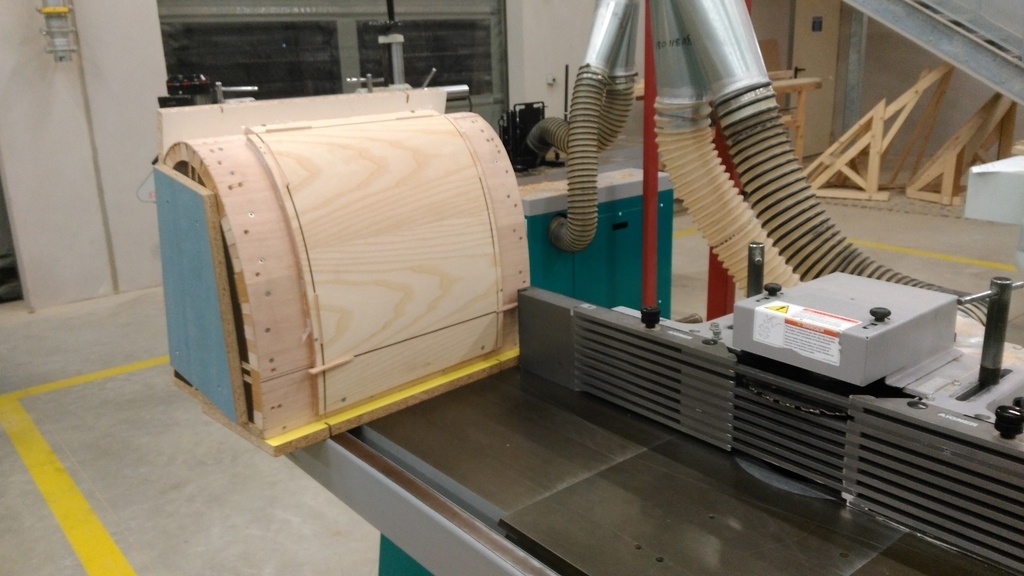

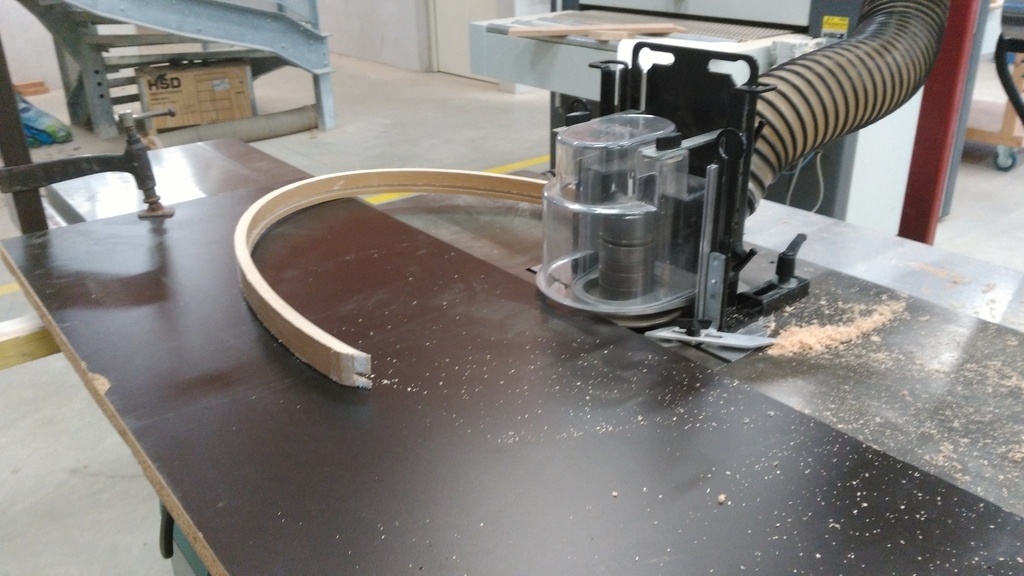

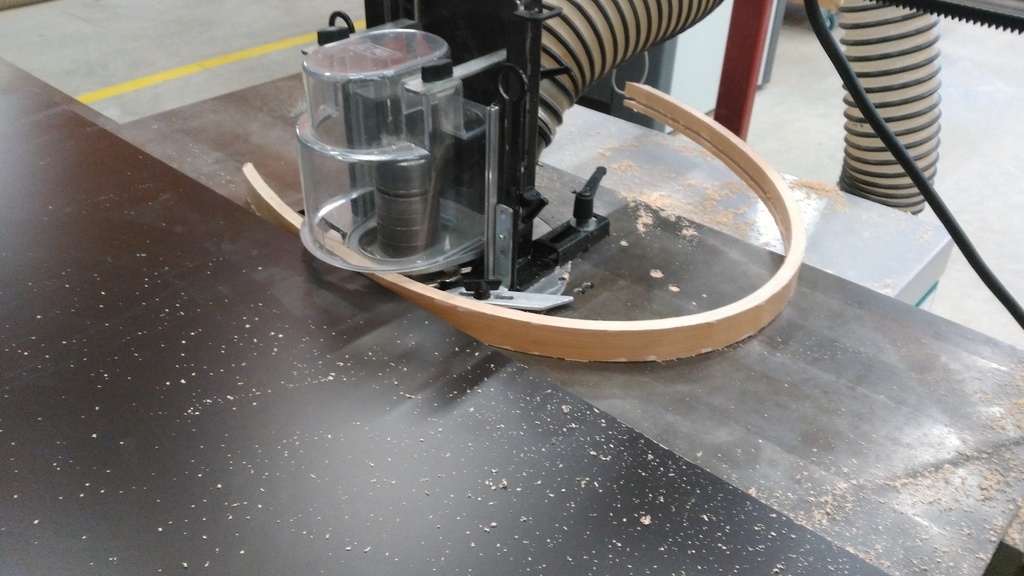

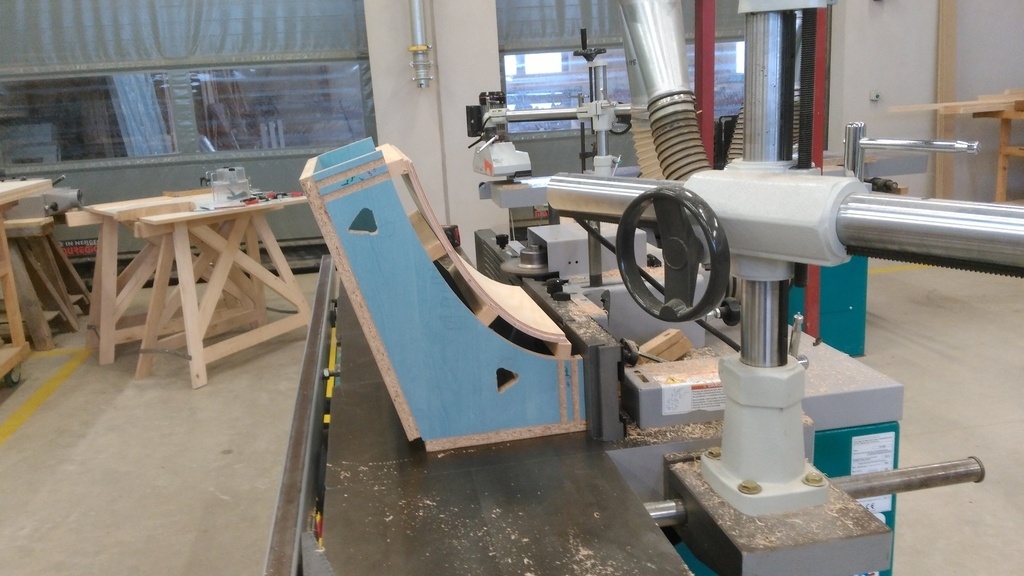

Afin de mettre a dimensions les panneaux, j'avais fabriquer mon moule de façon à pouvoir m'en servir pour les calibrer à la toupie équipé d'une fraise à rainurer de 3 mm.

J'ai ensuite réalisé une feuillure en contre parement des panneaux afin de les assembler dans les montants et les traverses.

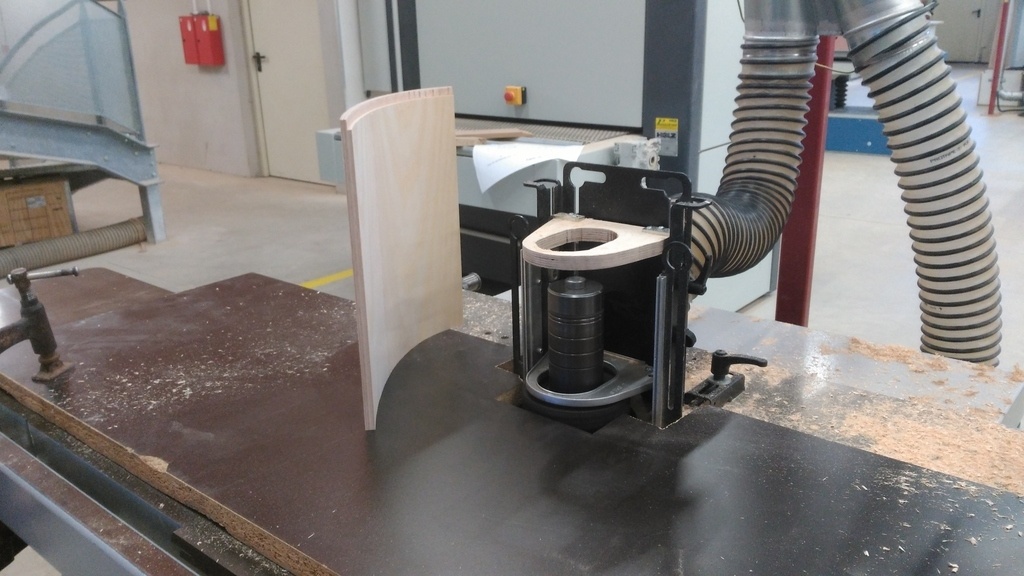

Pour les feuillures hautes et basse elles ont été réalisé au guide météor à la toupie et les feuillures verticales ont été réalisées à la toupie à l'aide d'un gabarit.

Publié

Partager

Assemblage du piétement

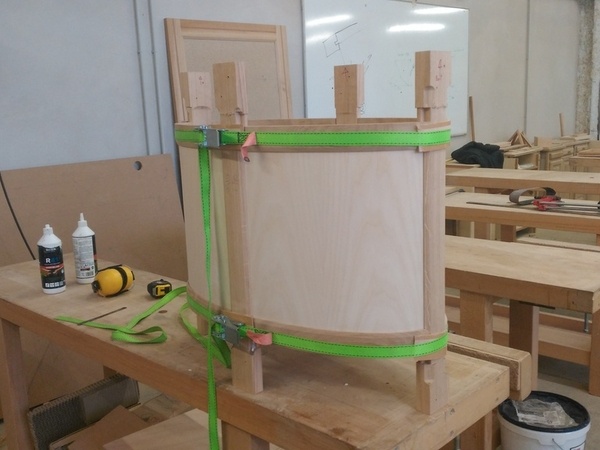

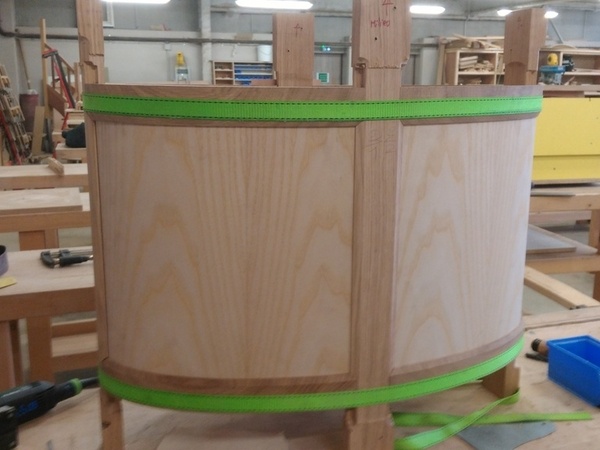

j'ai ensuite assemblé les montants, les traverses, le fond et les panneaux.

puis ponçage, finition intérieure et collage

j'ai ensuite recoupé les extrémités des montants

Publié

Partager

Assemblage piétement et plateau plus finition

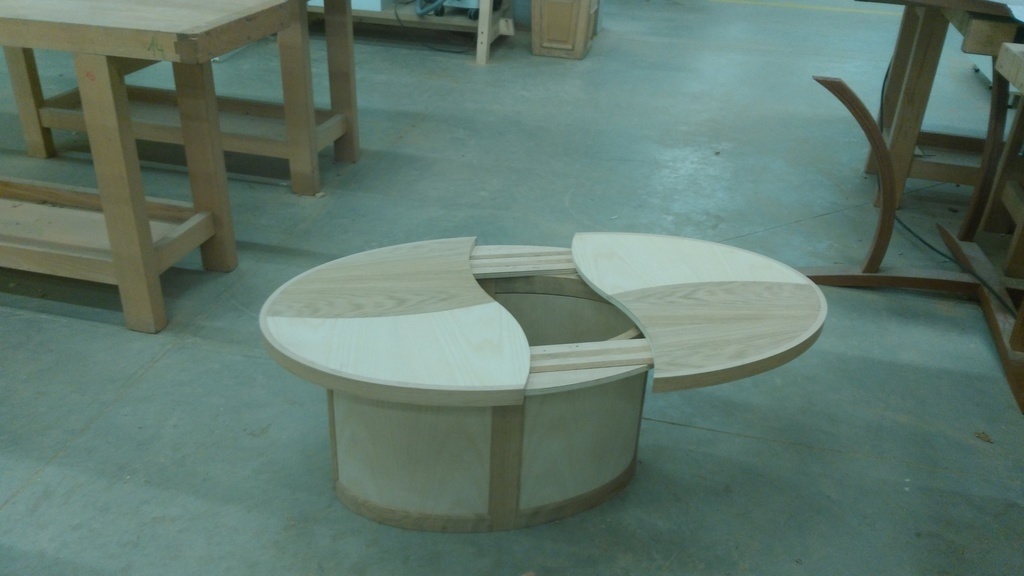

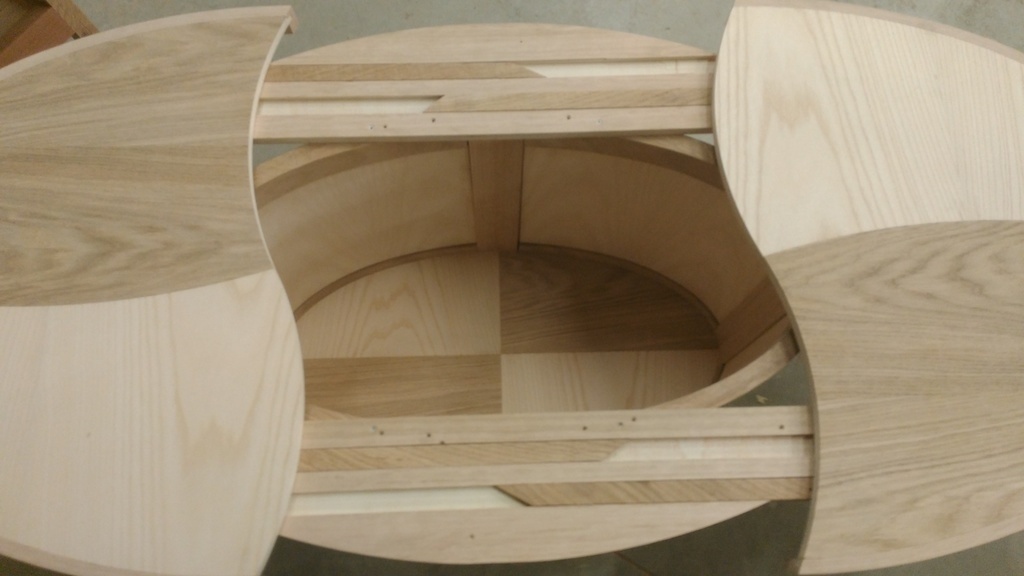

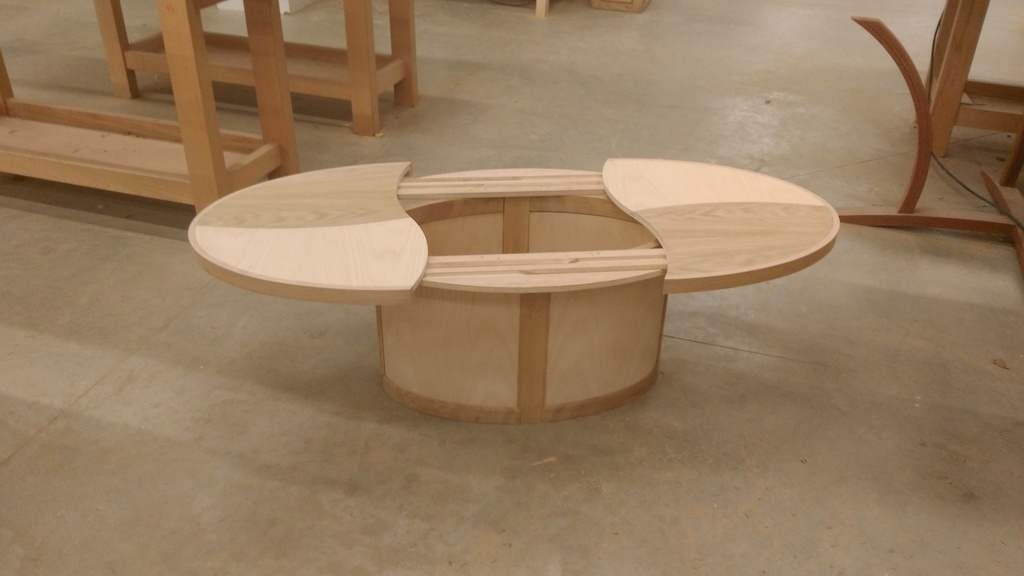

le plateau est relié au piétement par des coulisse en queue d'aronde qui permettent d'ouvrir le plateau afin d'accéder à l'intérieur du piétement de la table

la table a ensuite été vernis au pistolet avec 2 couches de vernis satiné

Publié
