Un lave mains pour le petit coin...

Le design est né de la façon suivante.
Nous avions déjà la vasque et le mitigeur. Rendre tout cela accessible sans marche à ma fille qui n'est pas très grande a permis de déterminer la hauteur du plan de travail.
Je voulais que la vasque ressorte un peu, à la façon d'un évier de ferme dans une cuisine. J'ai donc placé la façade du meuble en léger retrait puis les côtés pour avoir une forme assez harmonieuse en quart d'hexagone.

Sur une des versions, le meuble englobait complètement la vasque, ne laissant dépasser qu'une partie bombée en façade. Ça faisait trop massif et inutile avec des découpes complexes en façade donc risque de ne pas être parfait sur la face la plus visible.

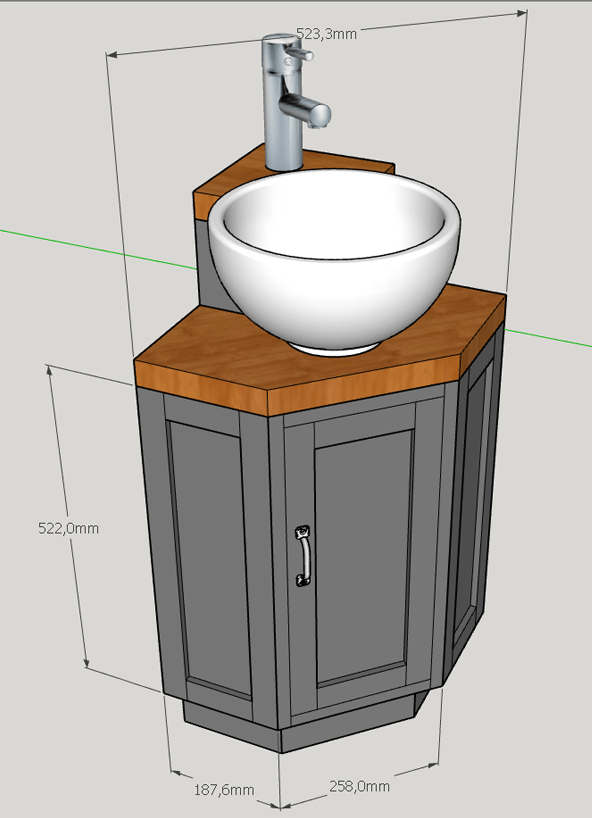

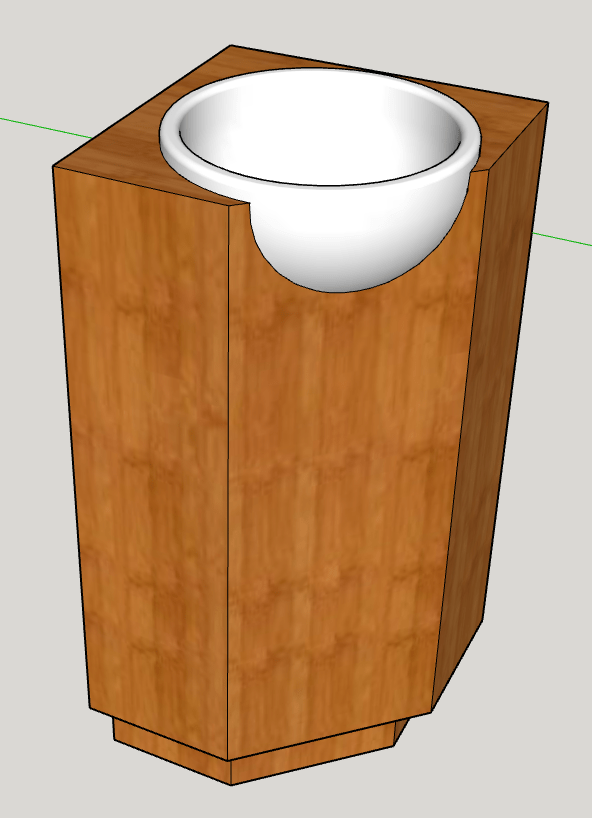

3 épures sont dessinées, la dernière a été retenue... et surtout validée par madame :)

+

+

+

+

Dans tous les cas le mitigeur étant un modèle bas, il fallait le surélever au niveau de la vasque.

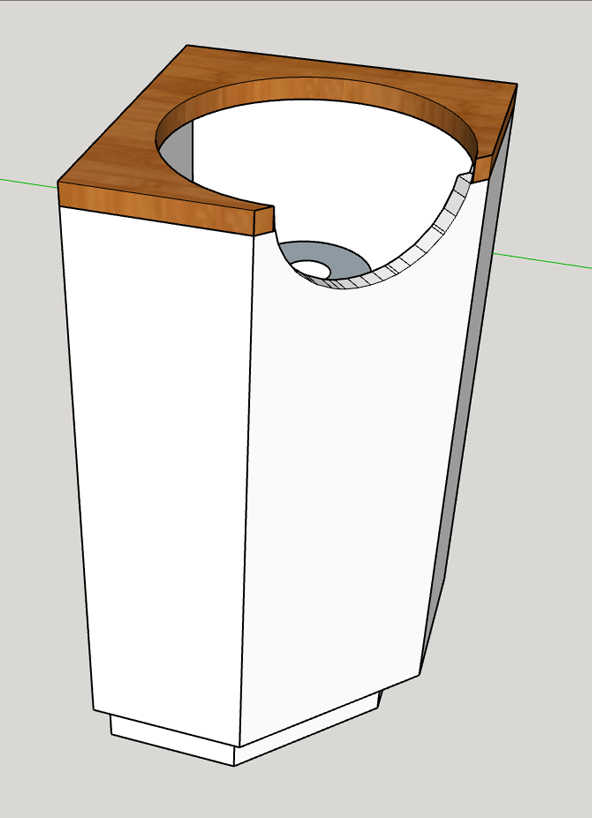

En affinant le design je suis arrivé sur cette troisième version où la partie du plan de travail supportant le mitigeur couvre 1/4 de la vasque.

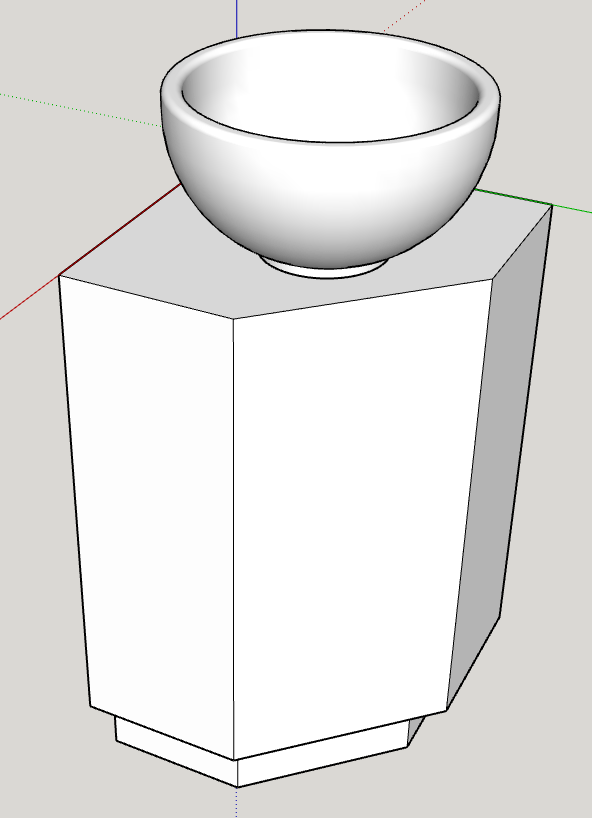

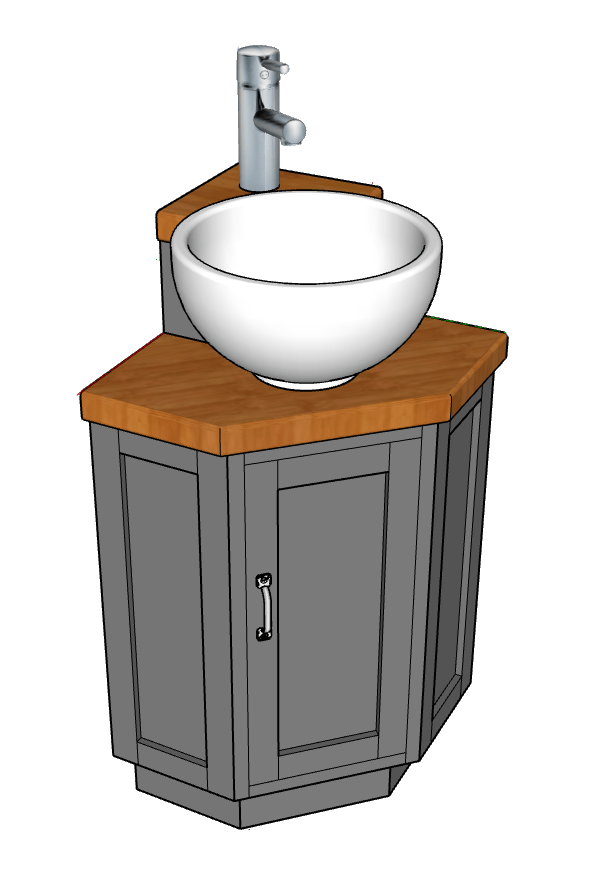

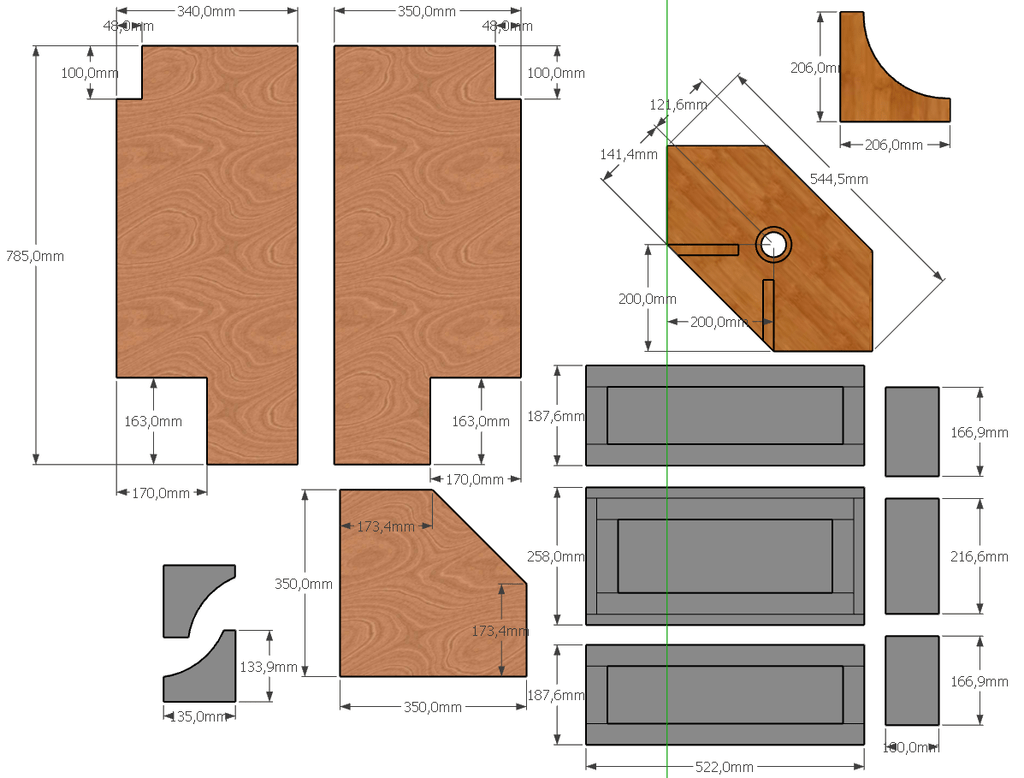

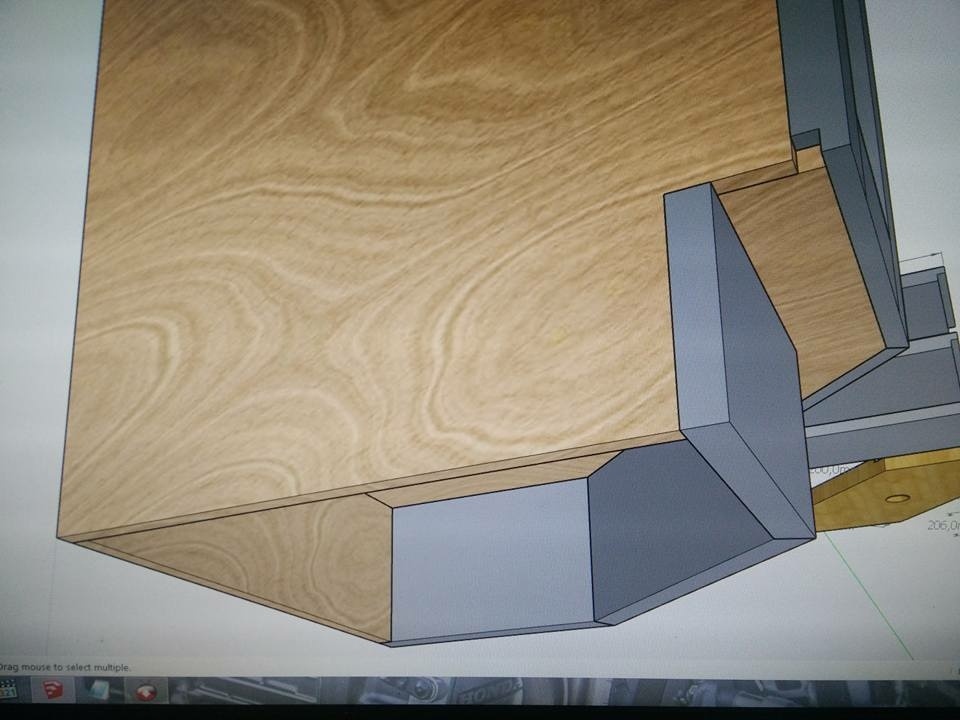

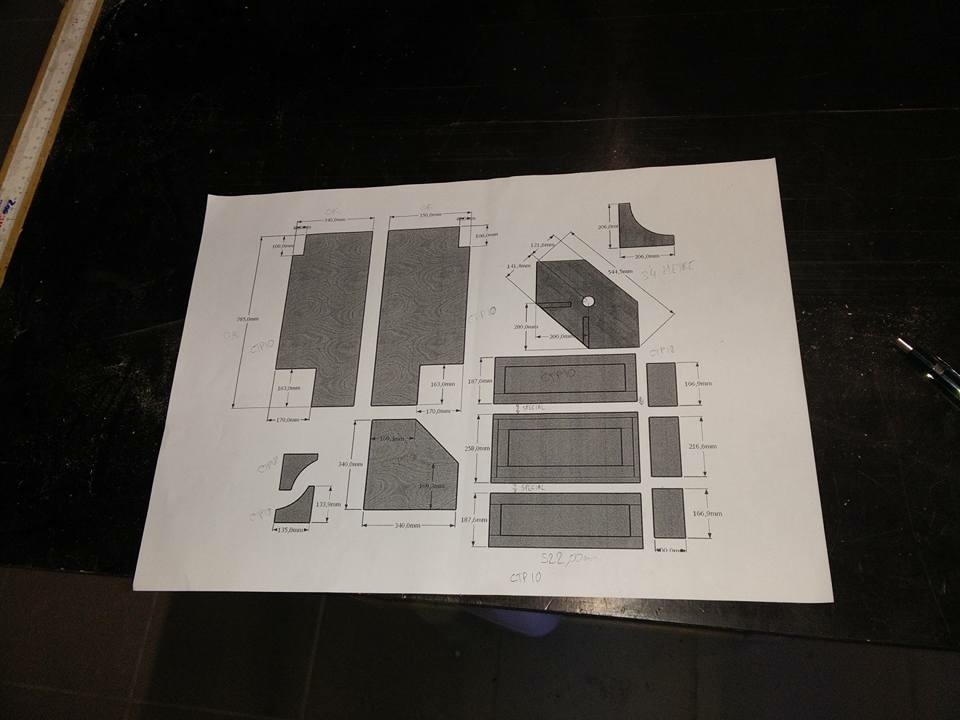

Tout est mis à plat dans sketchup pour sortir un plan côté et direction l'atelier.
Je n'ai pas côté les panneaux de façade, juste l'encombrement général, pour le détail j'aviserai en fonction des matériaux dispos.

+

+

+

Je ne suis pas encore bien habitué à commander du bois, je n'ai pas encore de fournisseur à proprement parler donc je me débrouille avec ce que j'ai et ce que j'aime particulièrement c'est faire les encombrants. Environ une fois par mois, on met tout ce qu'on ne veut plus devant notre porte, le camion passe et emmène tout cela à la benne. Tout le jeu consiste à passer avant le camion et à trouver des merveilles. C'est incroyable ce que les gens jettent, on trouve souvent de très beaux meubles complets, des lits, des tables, des sommiers à lattes... Bref du bois en grande quantité.
Les trois façades de ce petit meuble ont donc été réalisées avec du bois provenant de sommiers à lattes Ikea. J'en ai récupéré 5 à différents endroits. Ça me donne des morceaux de bois sec de 20mm d'épaisseur, dégauchi, raboté. Et puis c'est gratuit et puis j'aime bien redonner une seconde vie aux choses.

Le plan de travail vient de chutes de la salle de bain. Un plateau de hêtre abouté en 38mm.

+

+

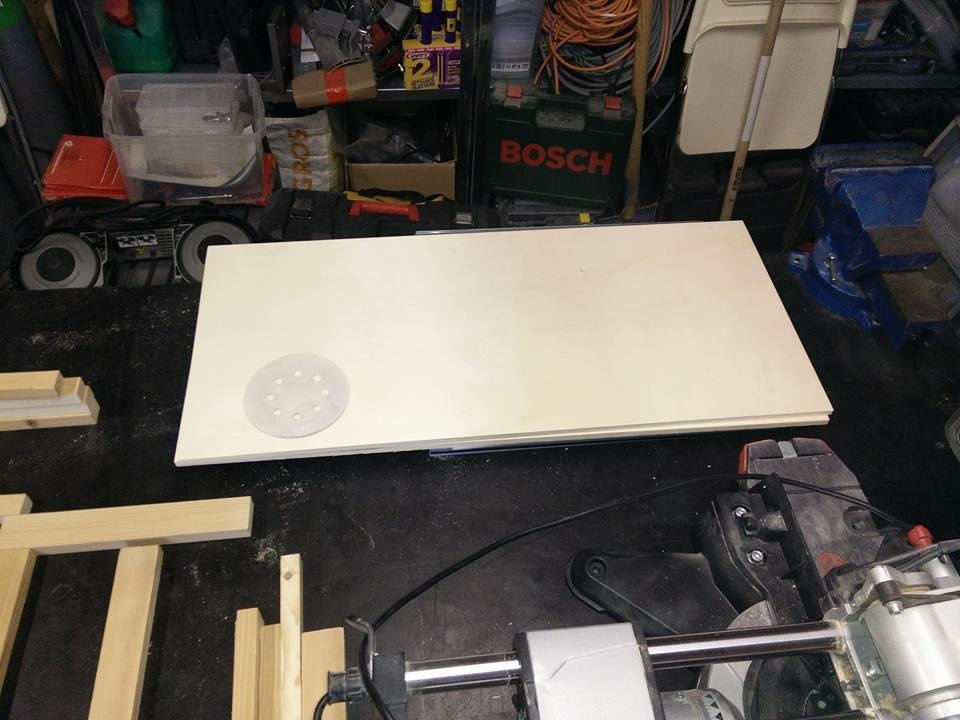

La structure principale, les panneaux arrières et le fond, est en contreplaqué de 10mm.

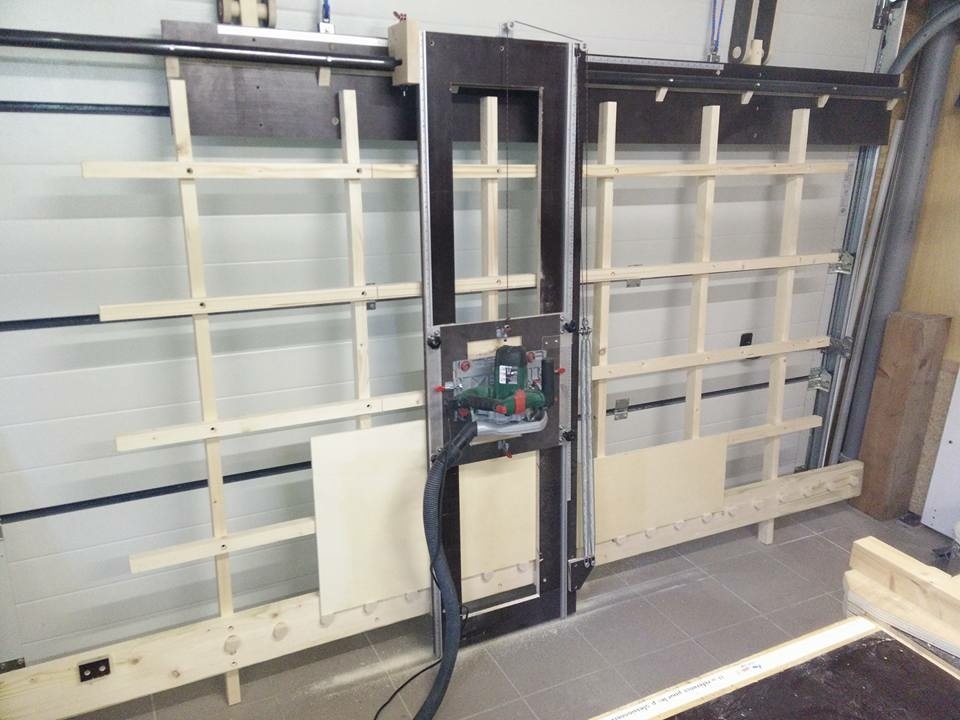

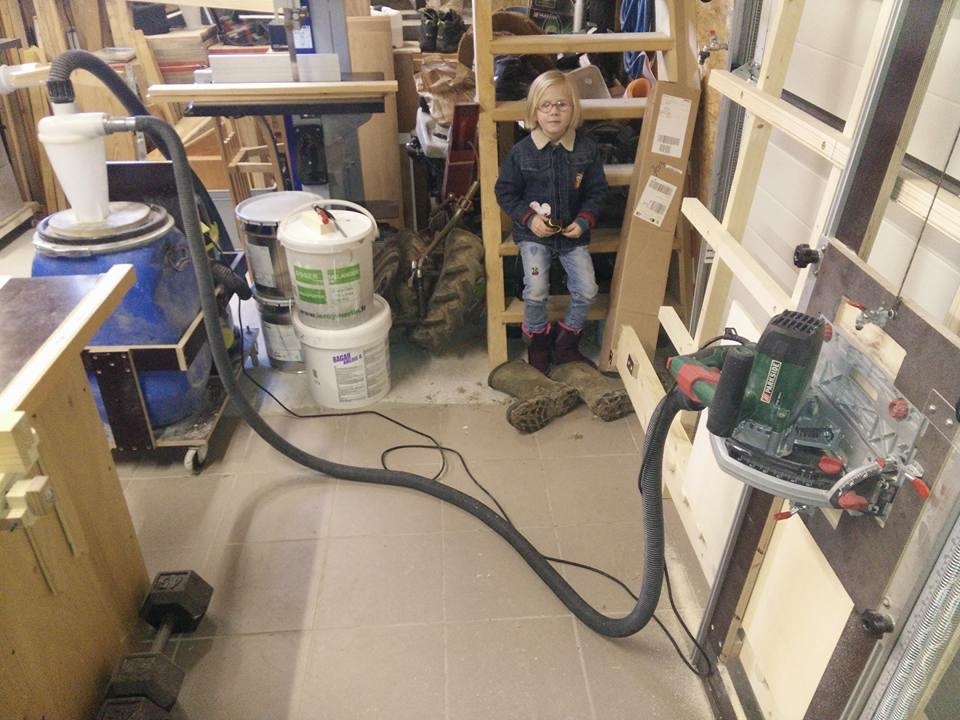

L'occasion de faire parler la scie à panneaux pour tailler tout cela dans des chutes.
Je n'ai pas eu à reprendre la côte au banc de scie.

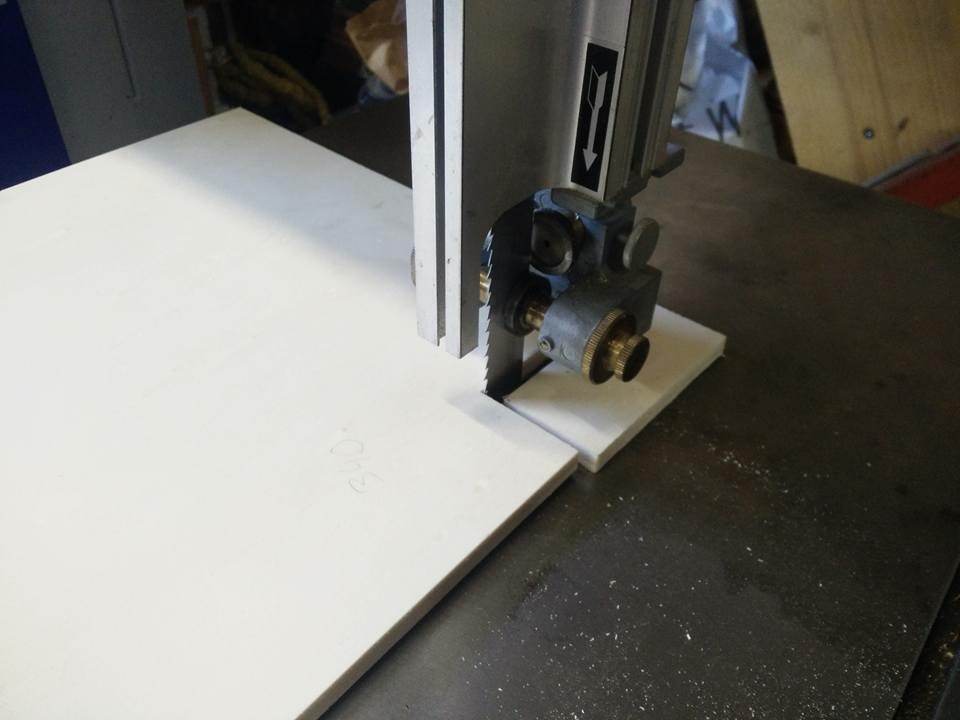

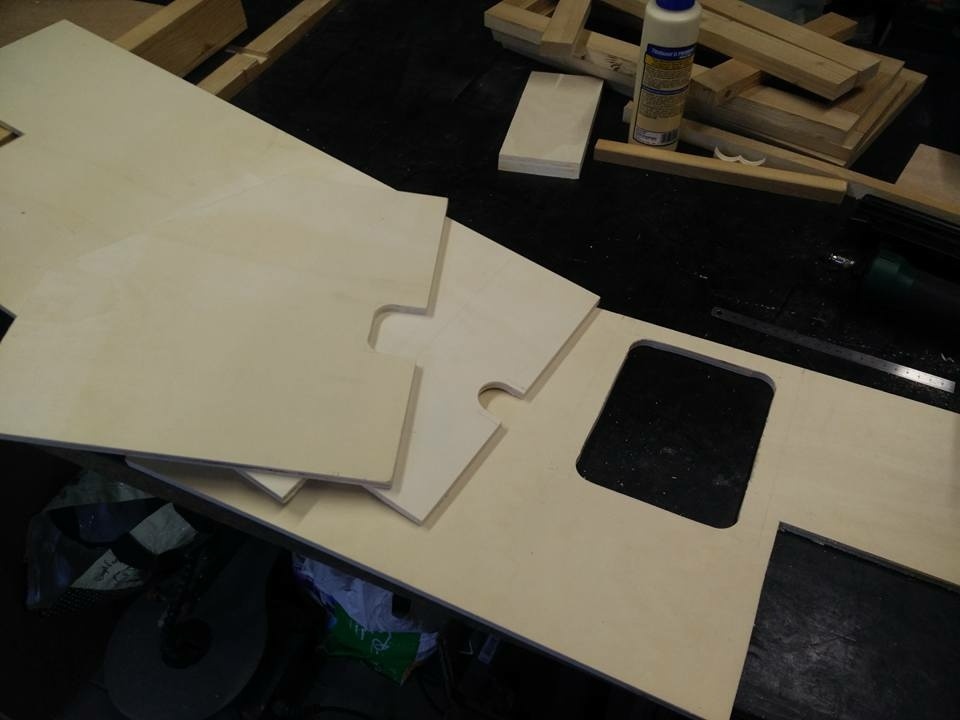

Les détails sont découpés à la ruban et au banc de scie pour le fond.

+

+

+

+

+

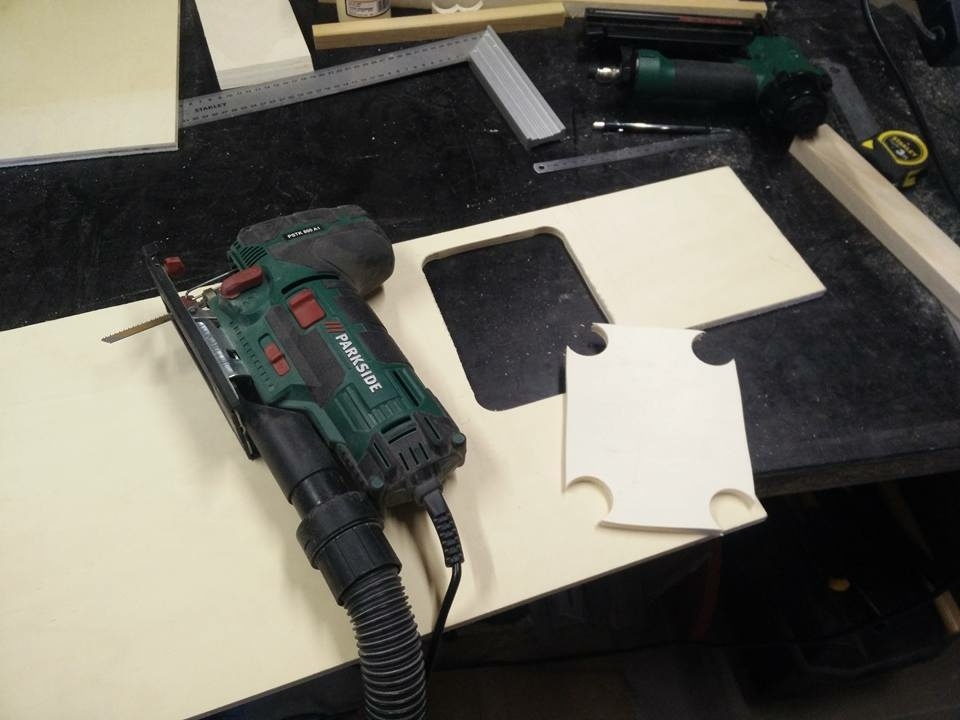

Les différents dégagements sont d'abord percés puis finis à la sauteuse.

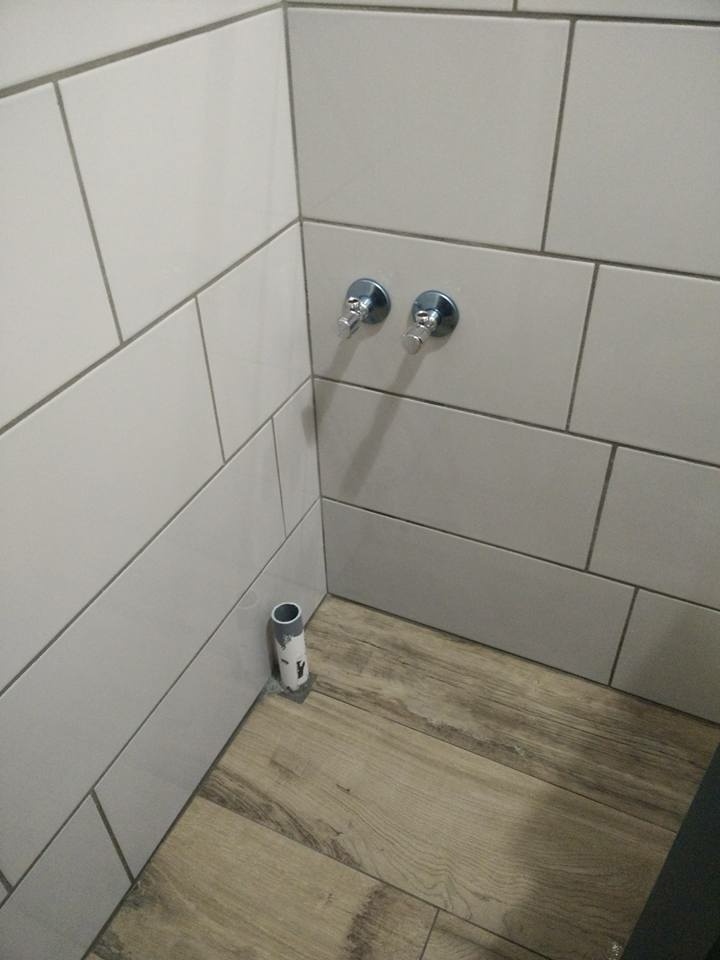

Cela concerne le passage de l'évacuation dans le fond et la sortie murale des robinets de coupure sur l'un des côtés.

+

+

+

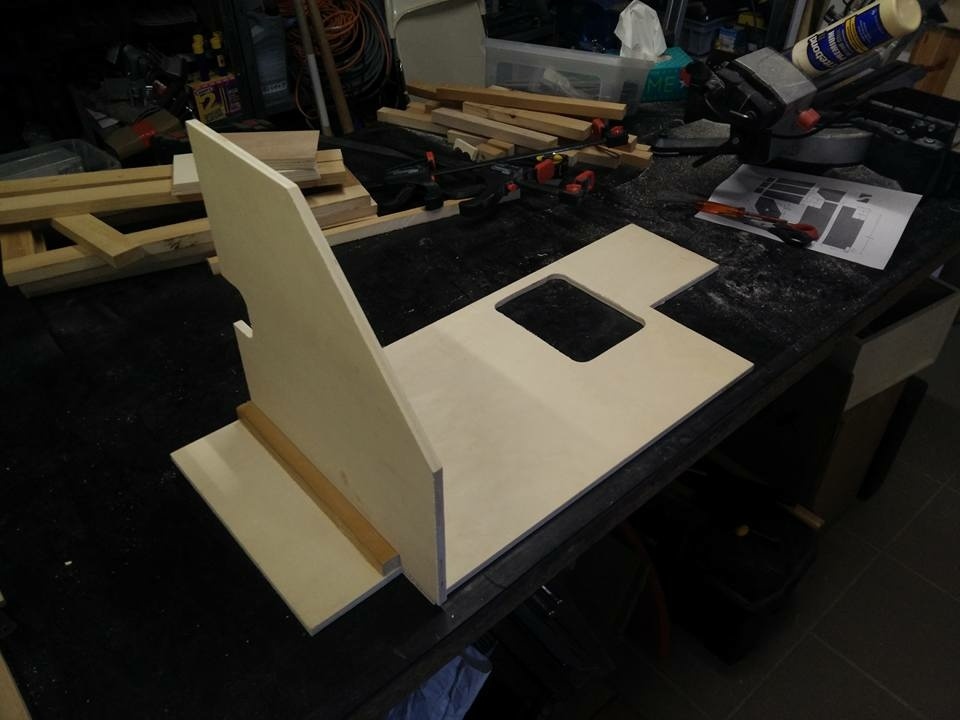

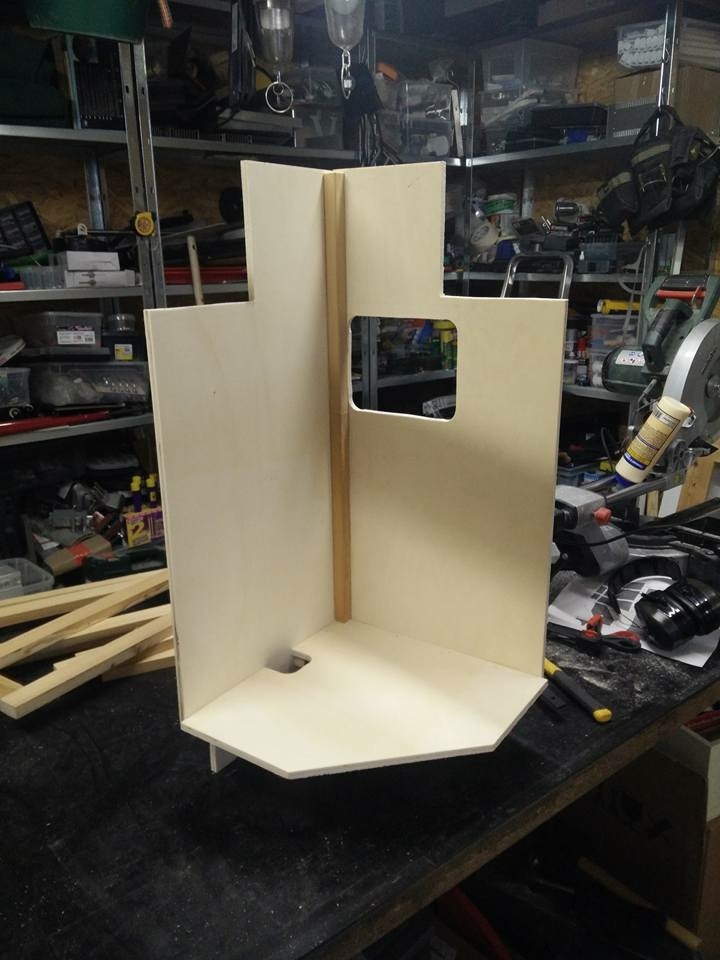

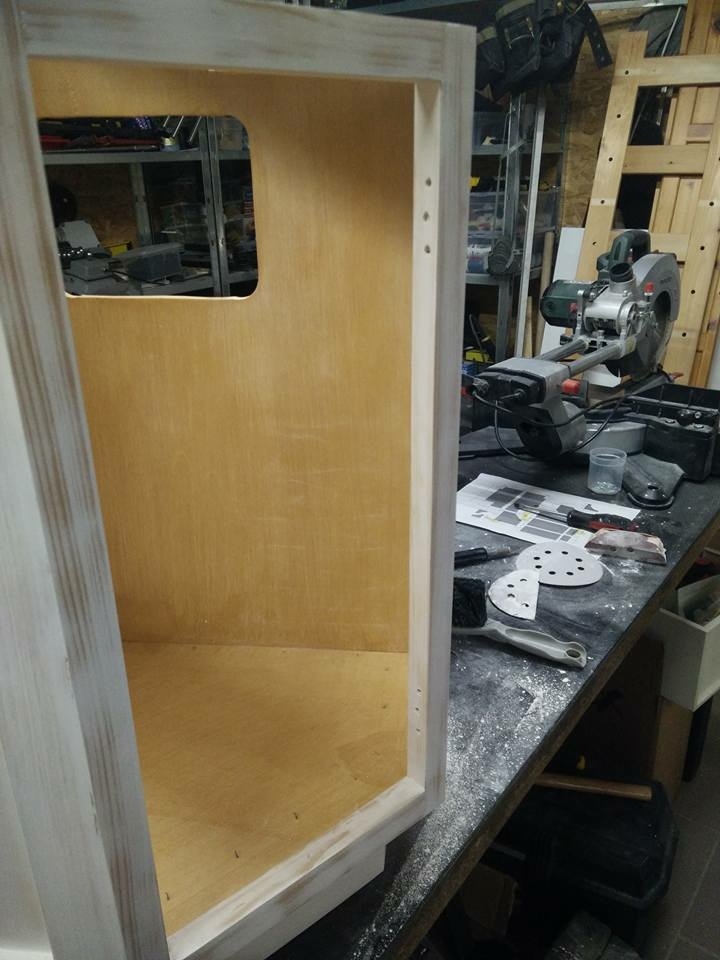

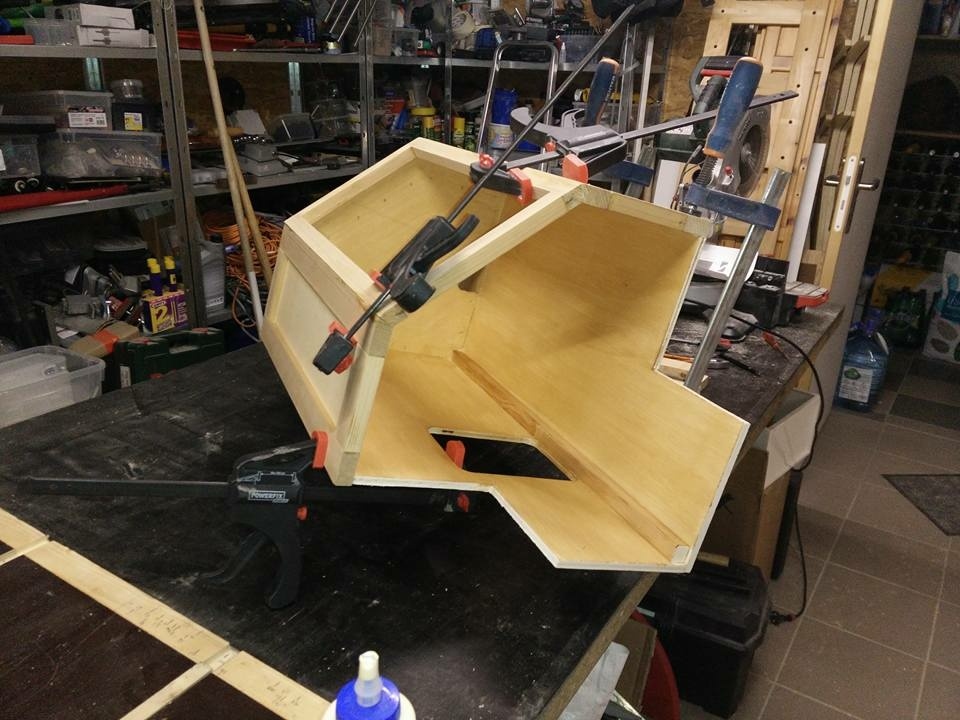

Après un ponçage fin de tous ces éléments, vient le temps de l'assemblage.

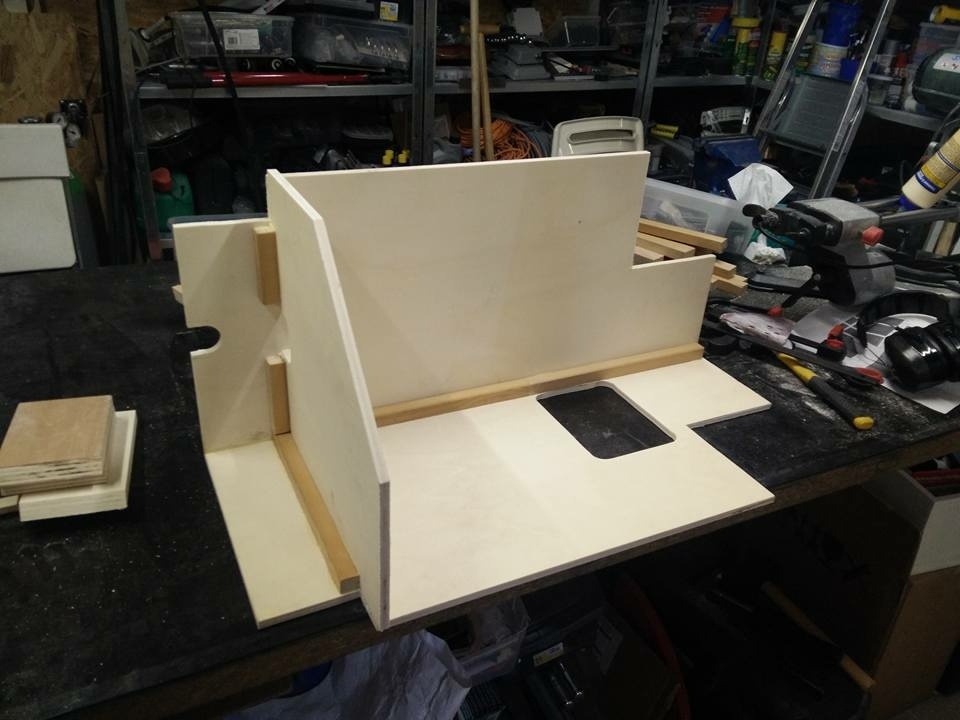

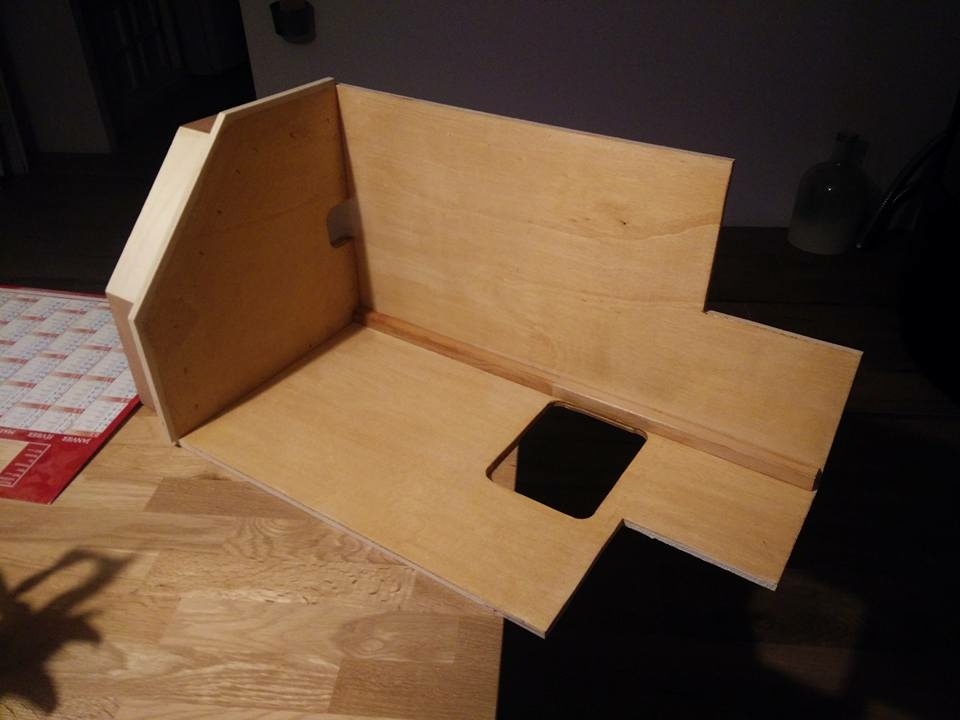

Rien de spécial ici, quelques tasseaux issus de la boite à chutes pour renforcer les angles. Quelques clous le temps du séchage. On vérifie bien l'équerrage.
On ramène tout cela dans la maison pour le séchage car il fait 5 gros degrés dans l'atelier...

+

+

+

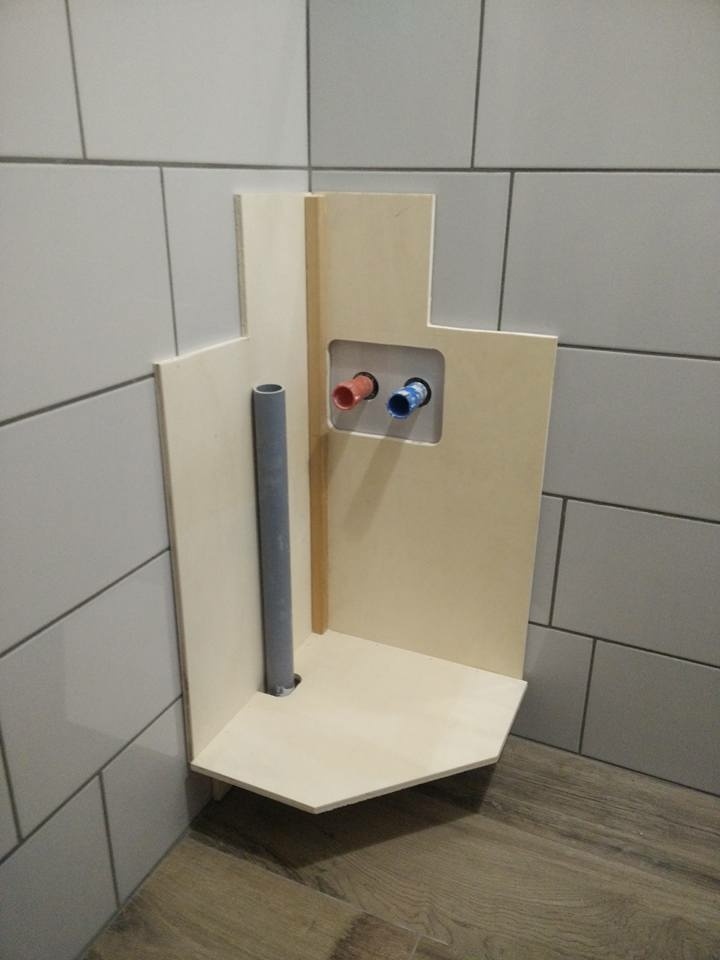

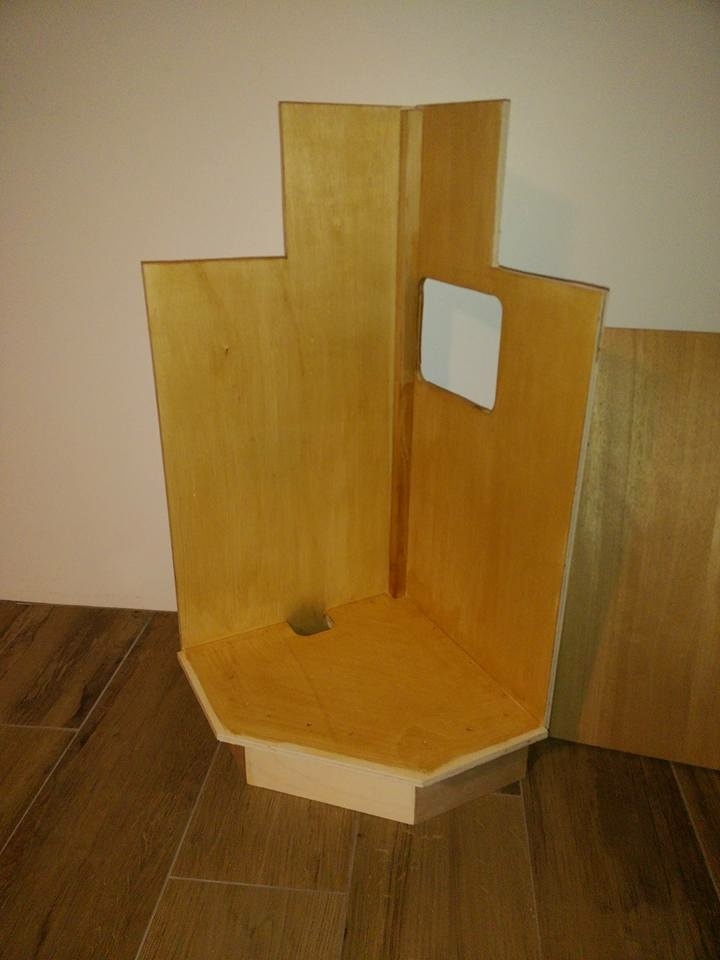

Ensuite on présente l'enfant à sa mère comme dit Lolo Jacquet (LJVS)

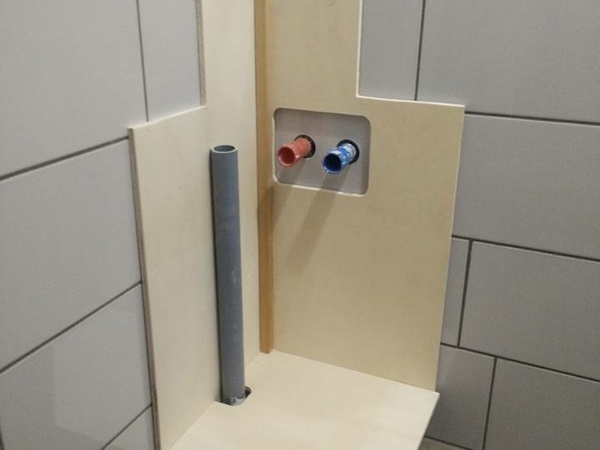

Juste histoire de voir si tout se place comme prévu.

+

Vu que tout se présente bien, on retourne à l'atelier pour s'occuper du pied.

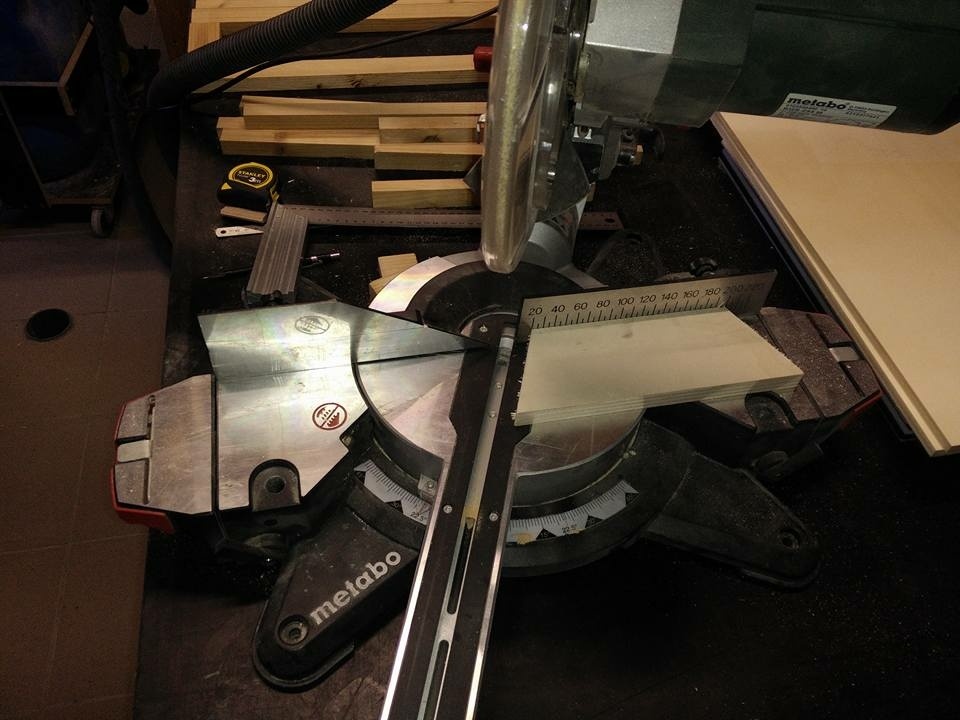

Tout en chute de contre plaqué de 18mm, la partie centrale est en peuplier, le reste en okoumé. L'ensemble est taillé à 22.5° à la scie à onglet puis mis à la côte sur le banc de scie. Collé/cloué.

+

+

+

+

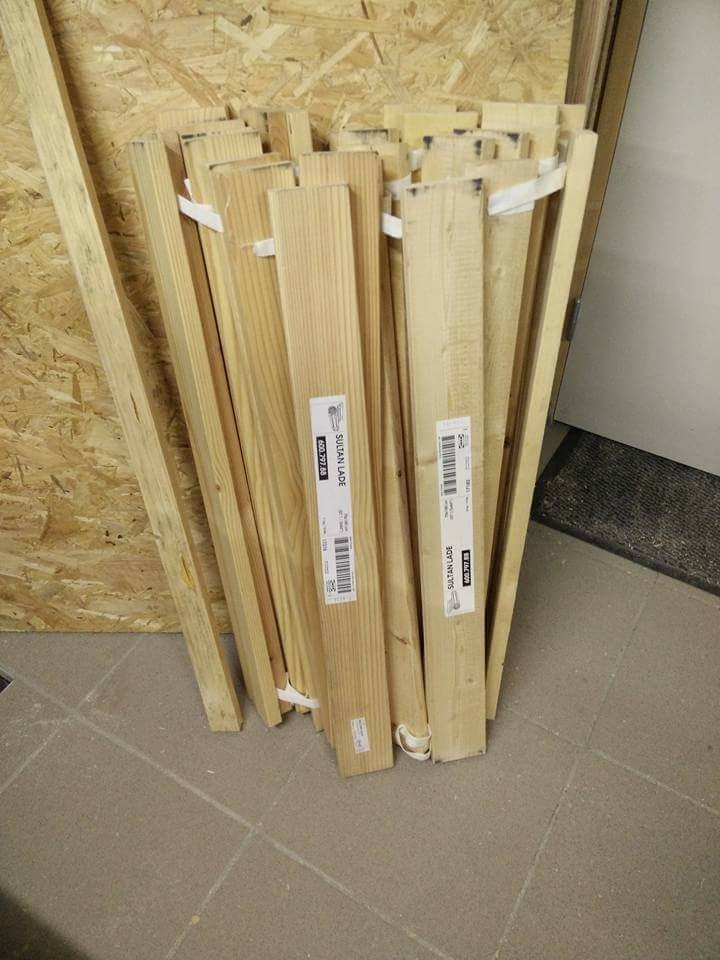

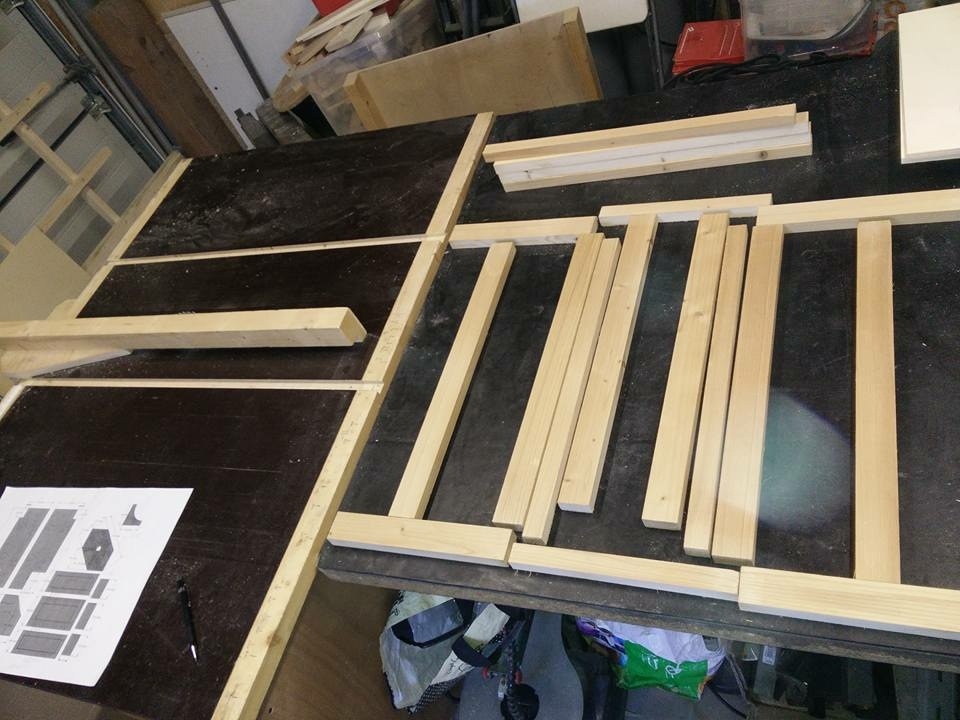

Les lattes sont dégrafées des sommiers et inspectées, triées et sélectionnées.
Dans un premier temps je ne me suis pas occupé de la porte, simplement de son cadre et des côtés.
Tout a été mis à 40mm sur le banc de scie. l'épaisseur est de 20mm. Enfin les morceaux sont retaillés en longueur.

+

+

+

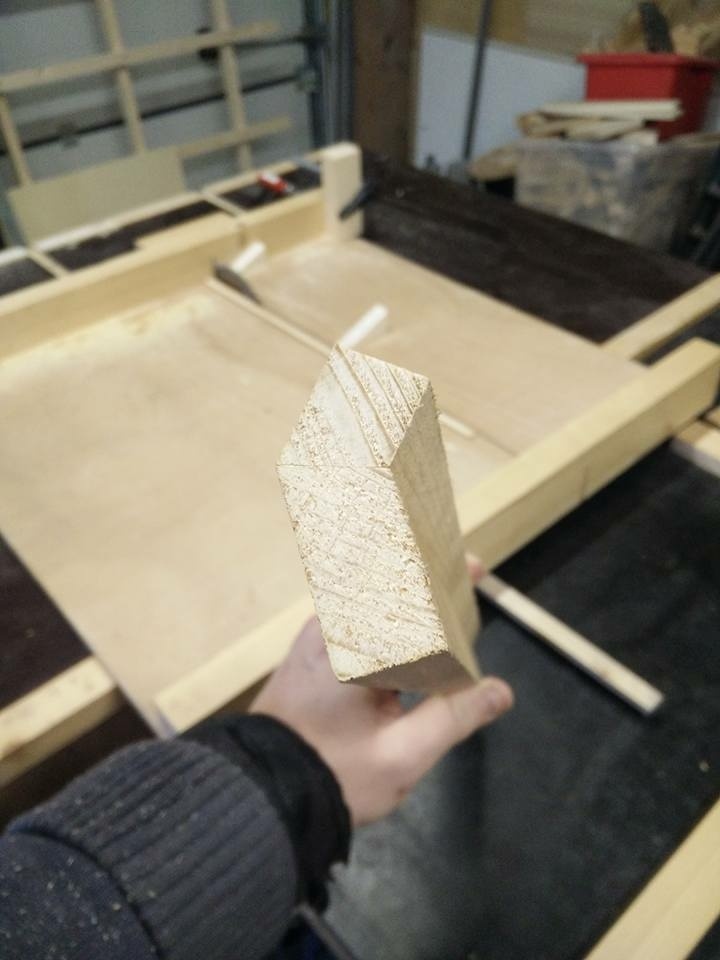

Ensuite il a fallu penser à l'angle de 22.5° à faire sur chaque panneau.

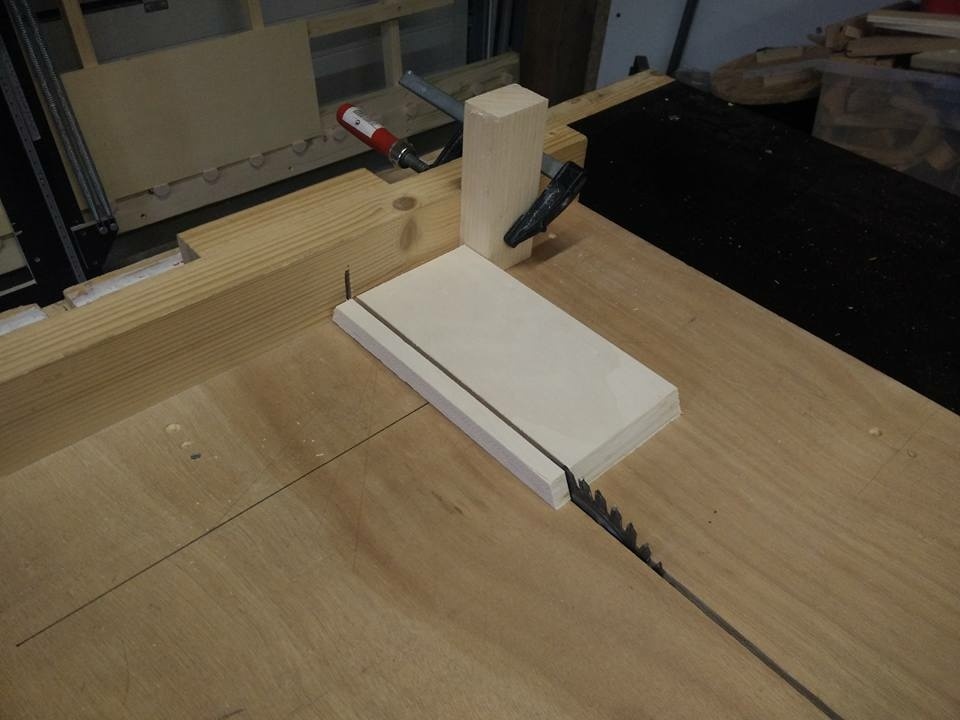

La lame de mon banc de scie maison ne pouvant s'incliner, il a fallu incliner la pièce.

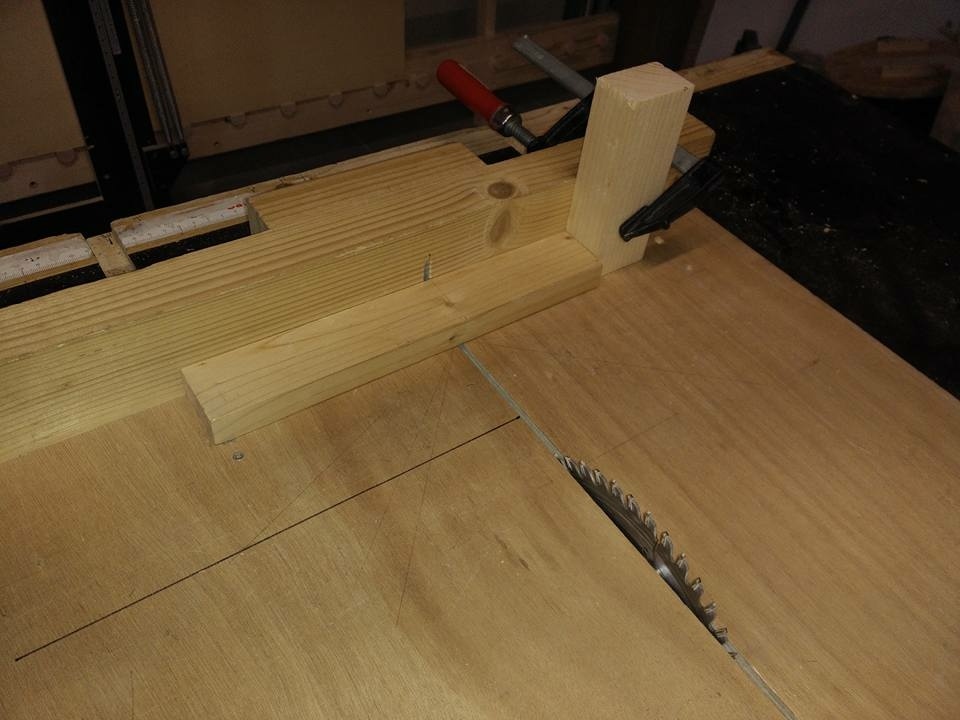

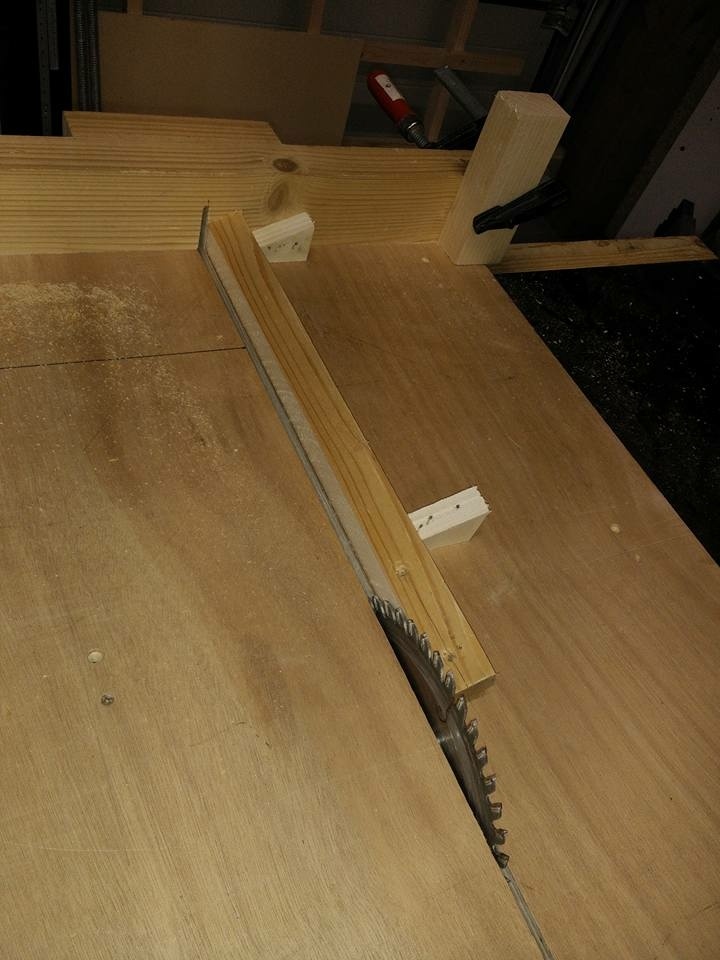

Deux supports ont été taillés sur la scie à onglet puis cloués sur le chariot du banc de scie.

ATTENTION ! Ne vous fiez pas aux photos, je ne me suis pas risqué à tenir une si petite pièce si près de la lame. La pièce est collée à la colle chaude sur les supports triangulaires. S'il vous plait restez prudents et pensez toujours à la sécurité, les doigts ça ne repousse pas !

Le résultat obtenu va au delà de mes espérances, tout fonctionne à merveille avec mon bricolage sur mon outil bricolé :)

+

+

+

+

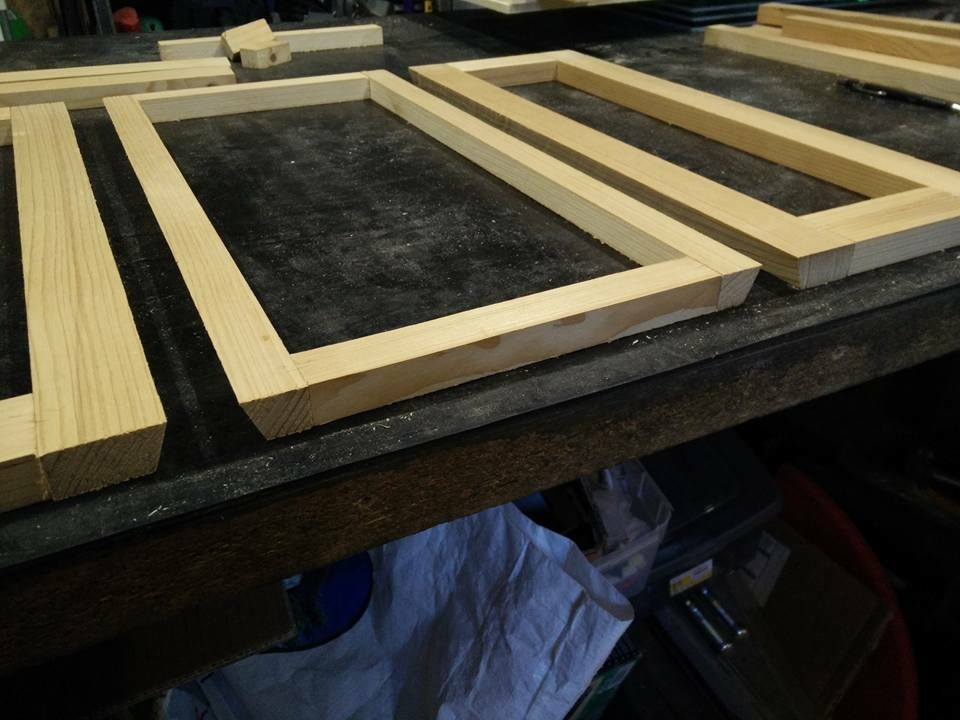

Ceci étant réglé, je suis passé à l'assemblage.

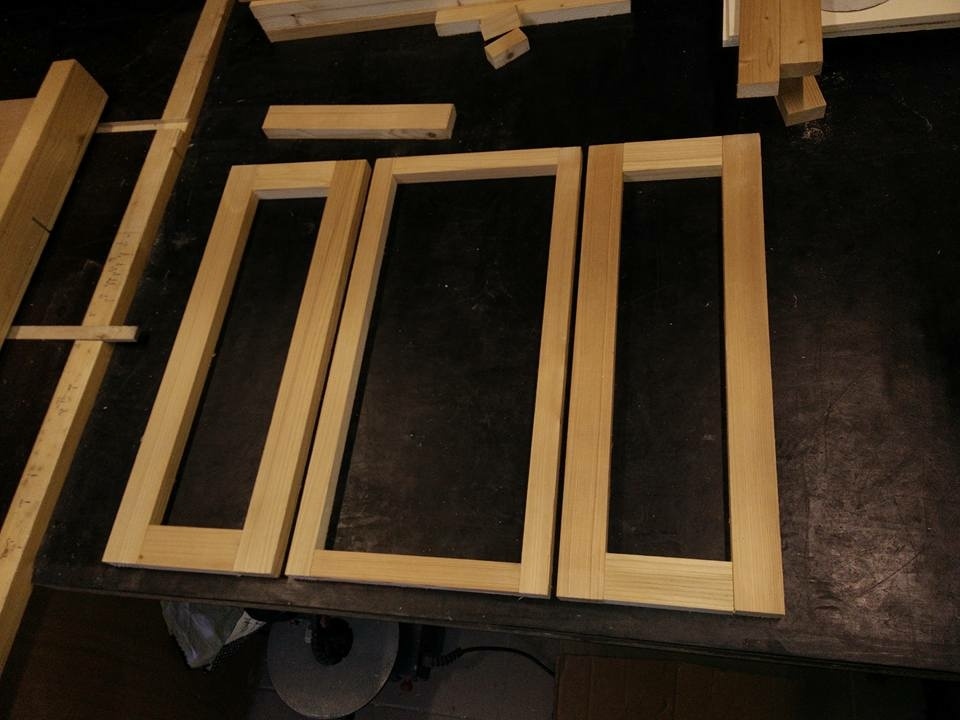

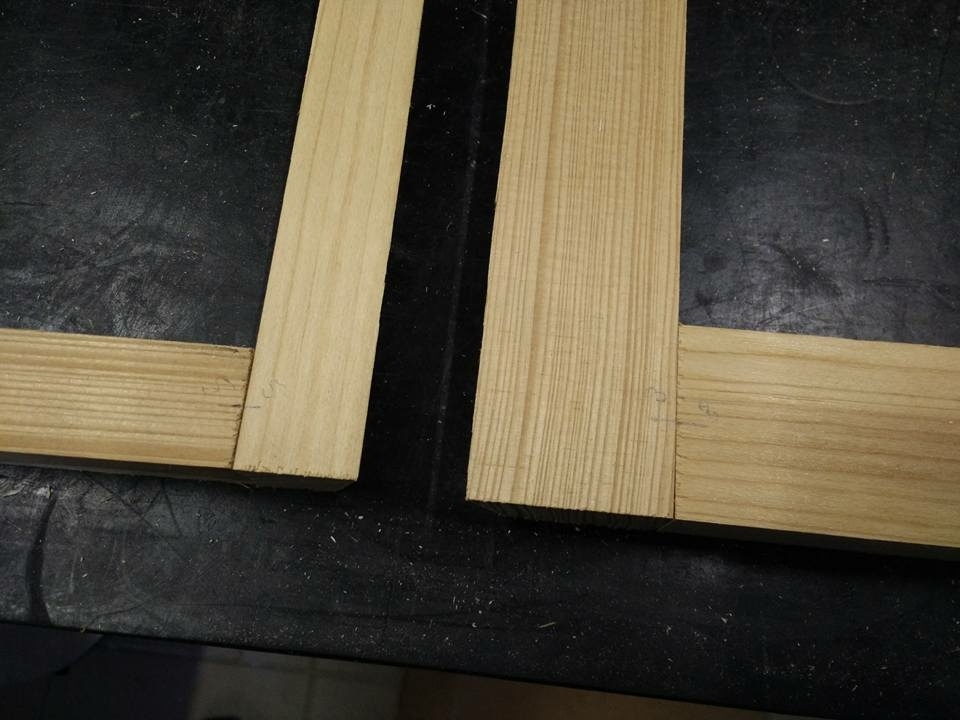

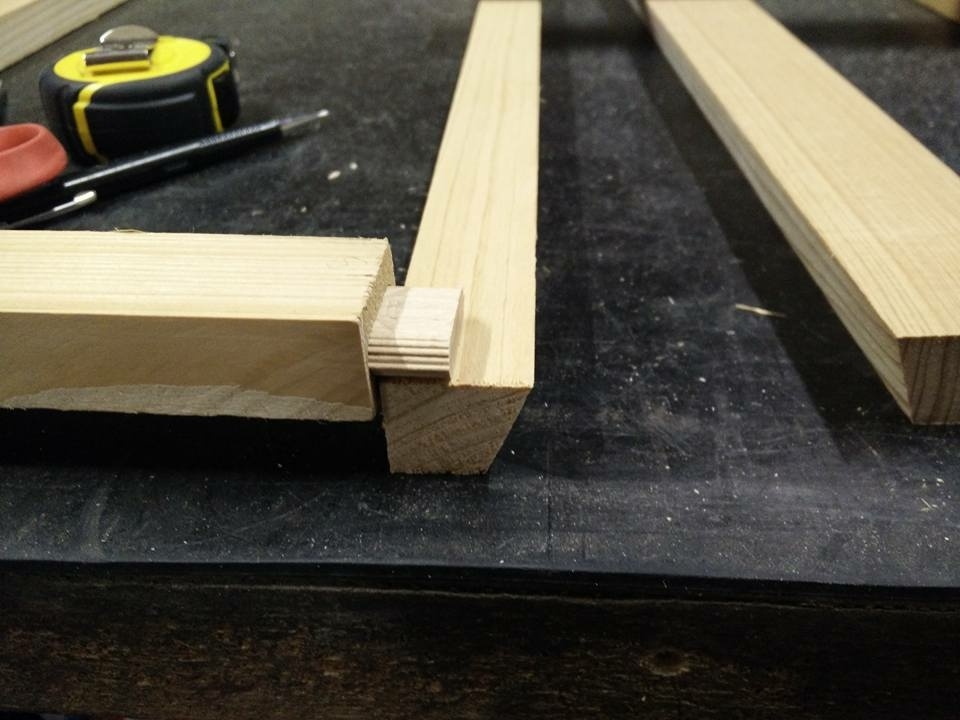

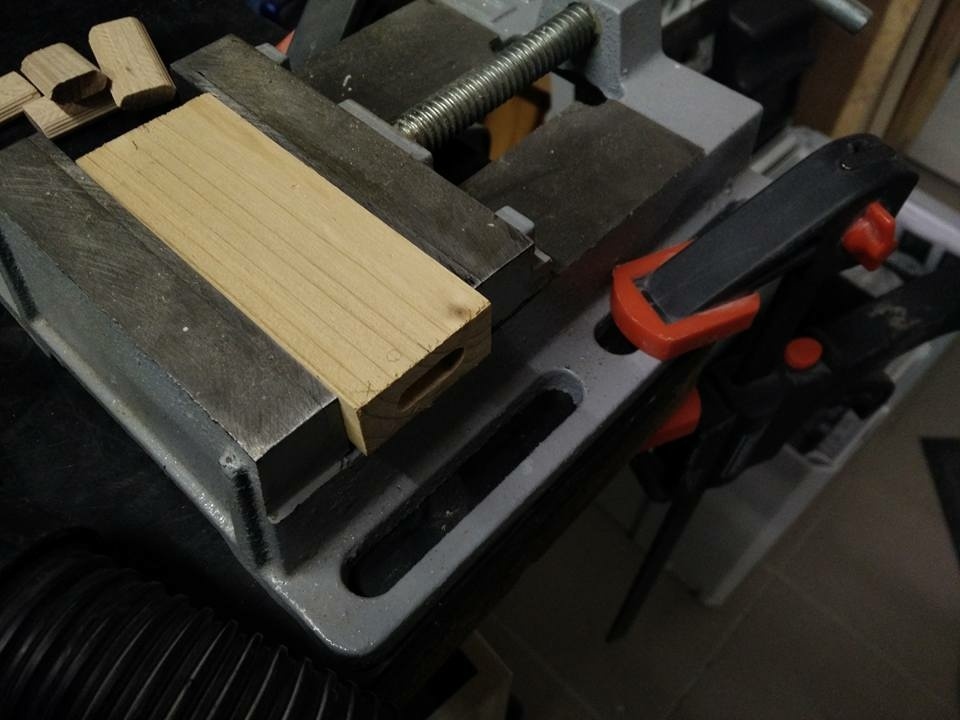

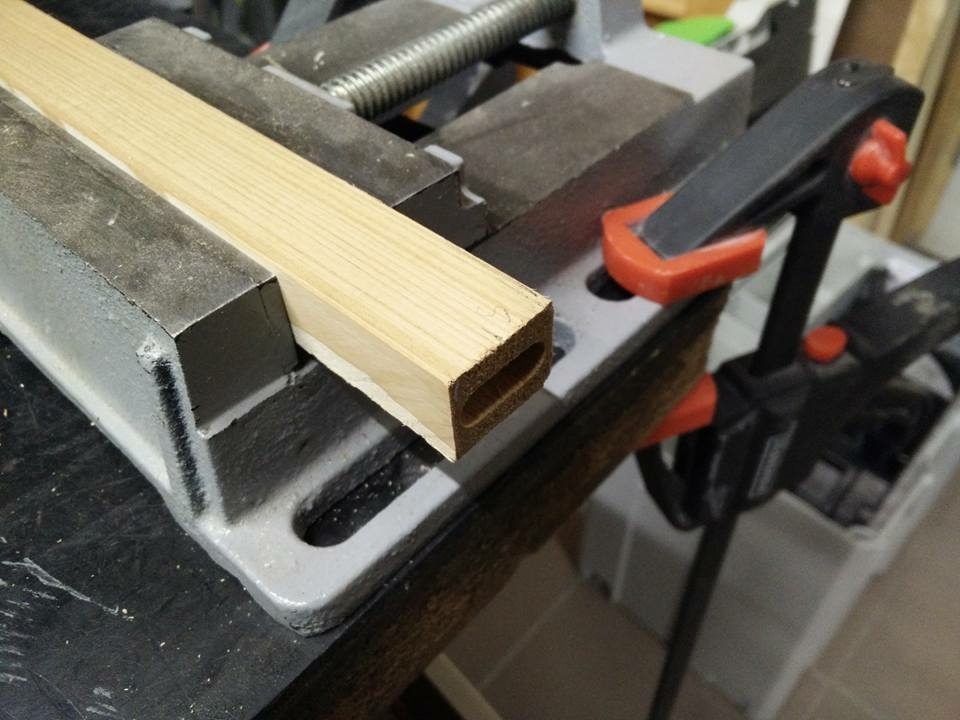

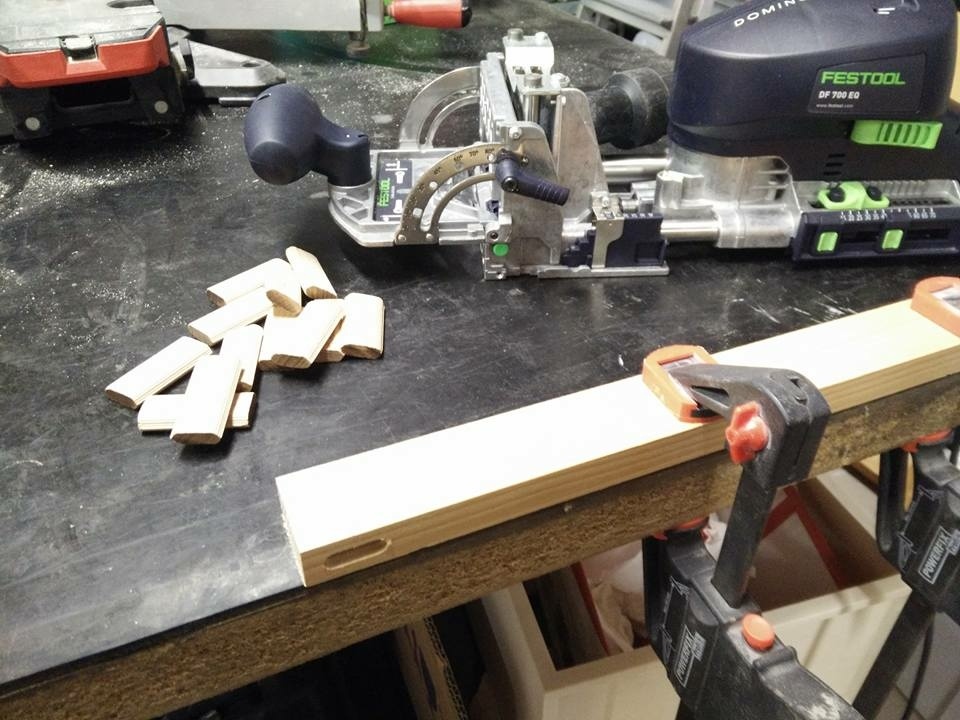

Marquage puis perçage des mortaises pour les dominos. Les plus petits morceaux, les pièces du cadre de porte, sont tenus dans la presse de la perceuse à colonne bridée sur le plan de travail pour cette opération.

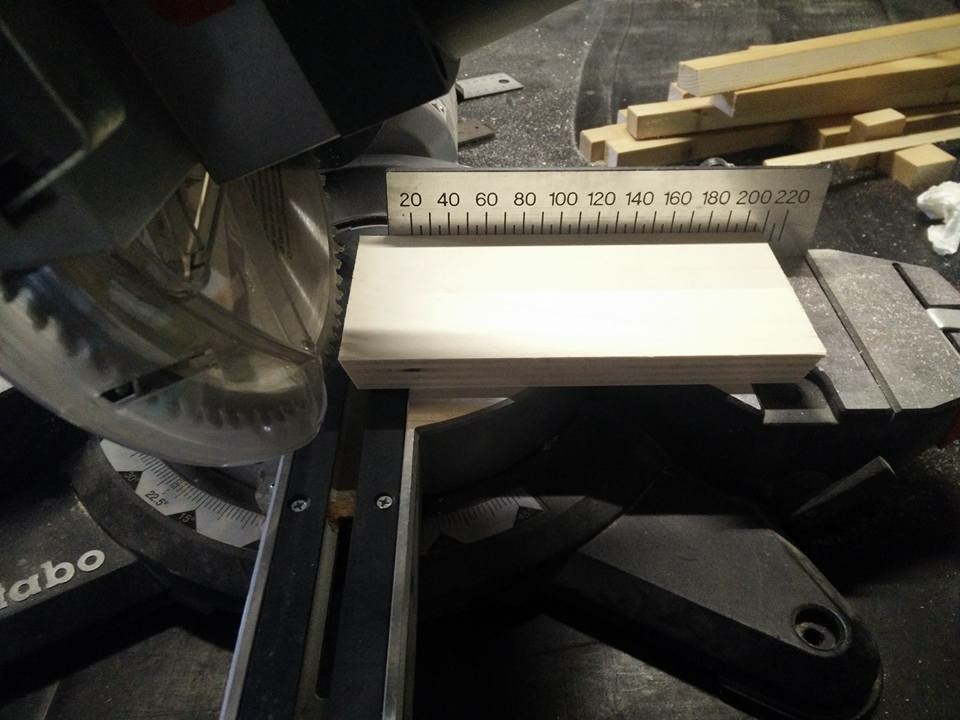

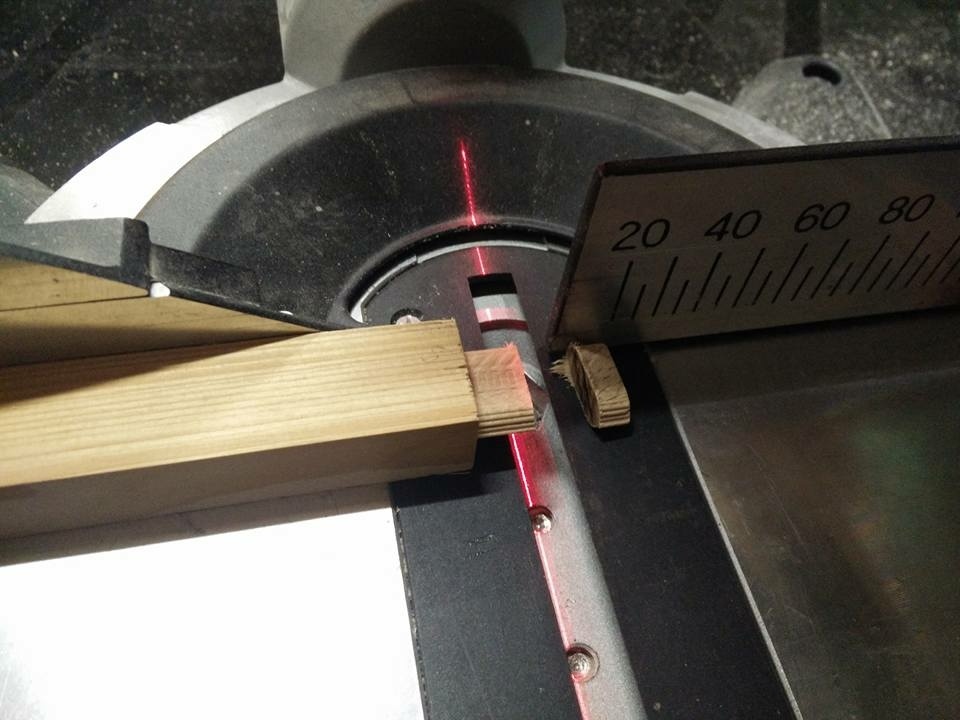

Les dominos sont des 8x50 mais c'est encore trop gros pour le cadre de porte alors ils sont repris à la scie à onglet afin de ne pas toucher le collage de la partie à 22.5° (les photos parlent mieux que moi :)

+

+

+

+

+

+

Un chanfrein de 1mm est taillé sur le tour de chaque pièce, j'aurai du faire un poil plus pour marquer un peu plus le trait, peut être 1.5 ou 2mm. C'est fait avec une fraise à 45° sur roulement.

+

Avoir des cadres c'est bien, pouvoir y glisser des panneaux c'est mieux.

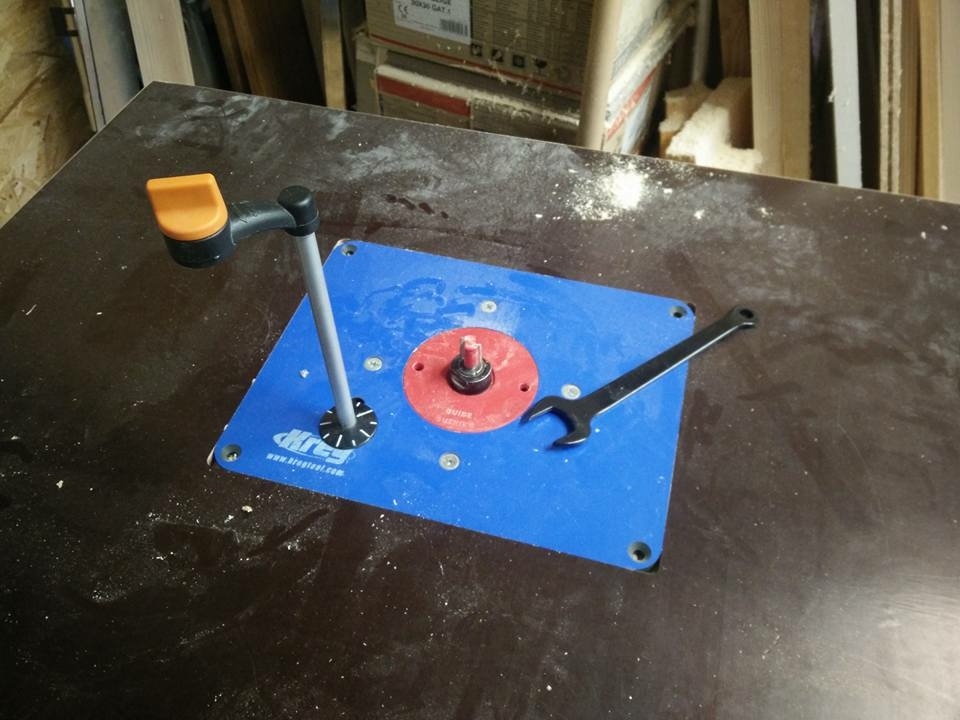

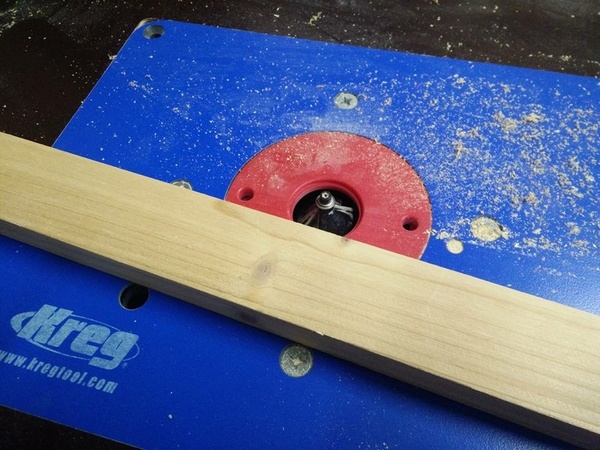

Ma table de défonceuse n'étant pas encore finie, je n'avais pas de guide officiel, je ne pouvais faire que des rainures et rien de moins basique.

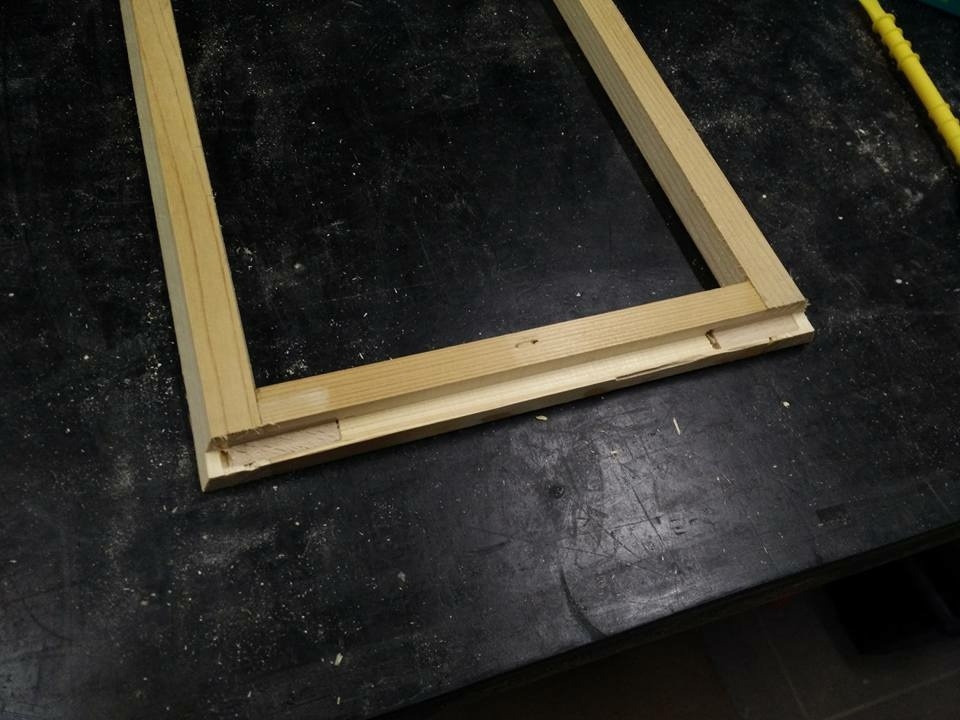

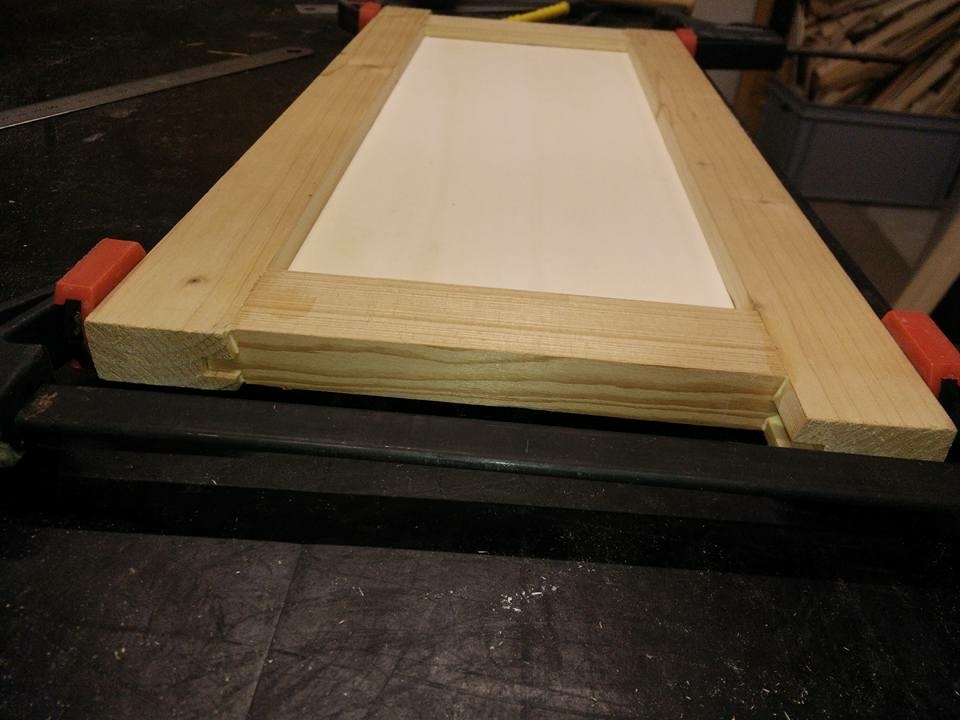

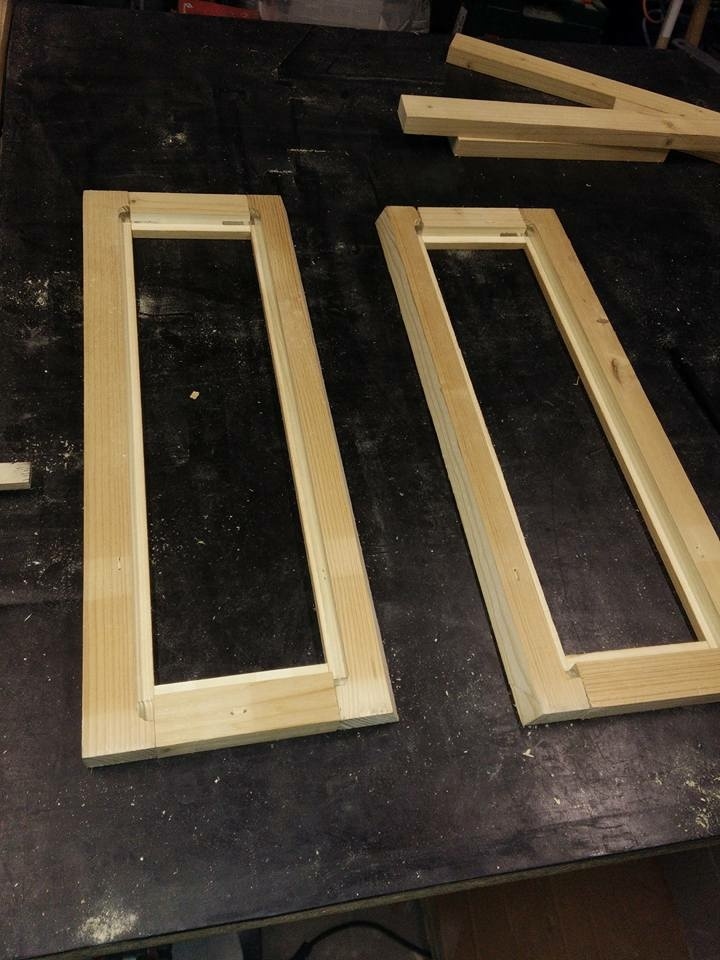

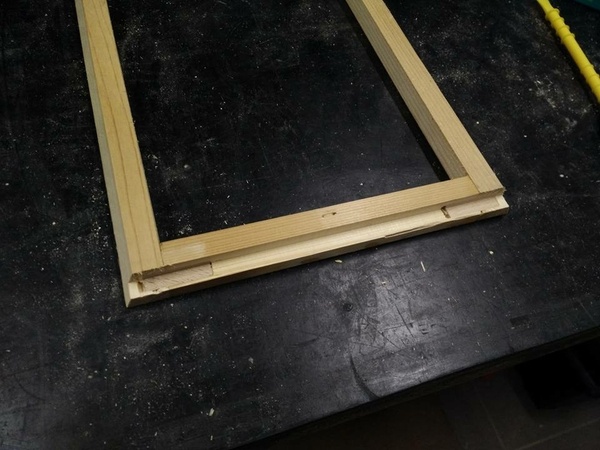

J'ai donc fait une feuillure sur 10mm de profondeur dans les cadres extérieurs avant l'assemblage final pour y mettre des panneaux de contre plaqué de 10mm.

+

+

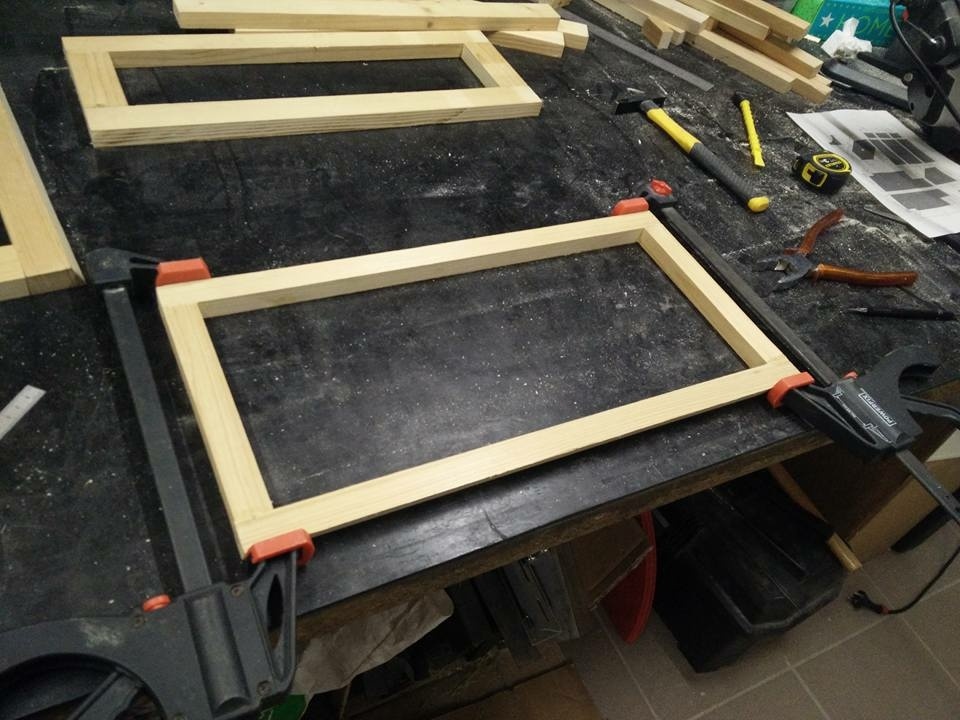

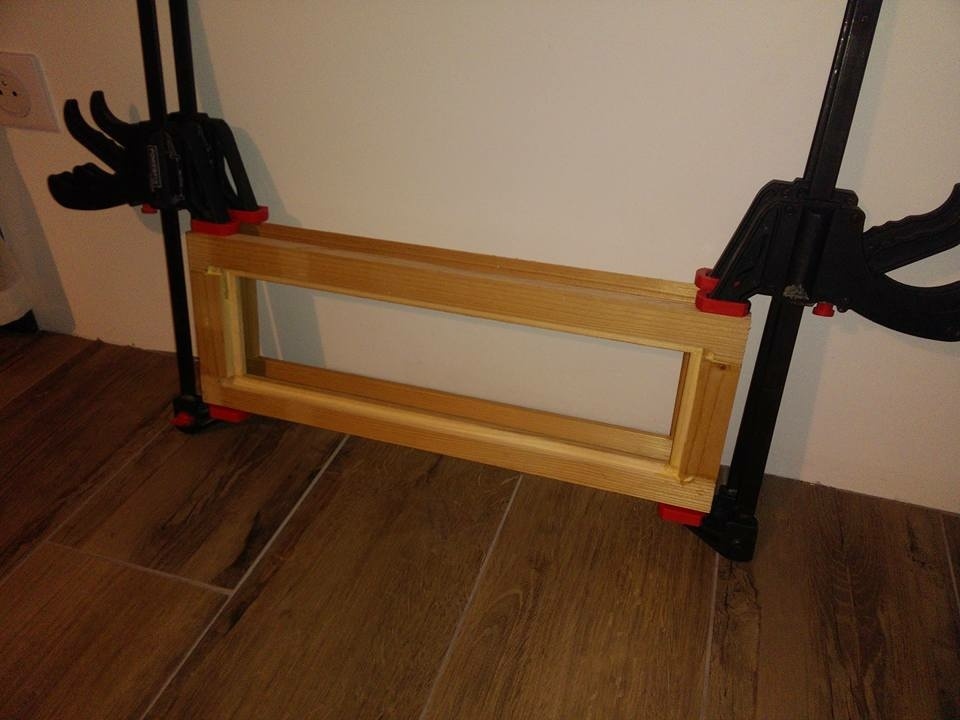

L'ensemble est collé puis mis sous presse et rapatrié dans la maison où il fait bien meilleur...

+

+

Pendant que la fraise est sur la table de défonceuse, je fais une feuillure de 10x10 dans le bas de chacun des 3 panneaux afin de les coller sur le fond du caisson.

+

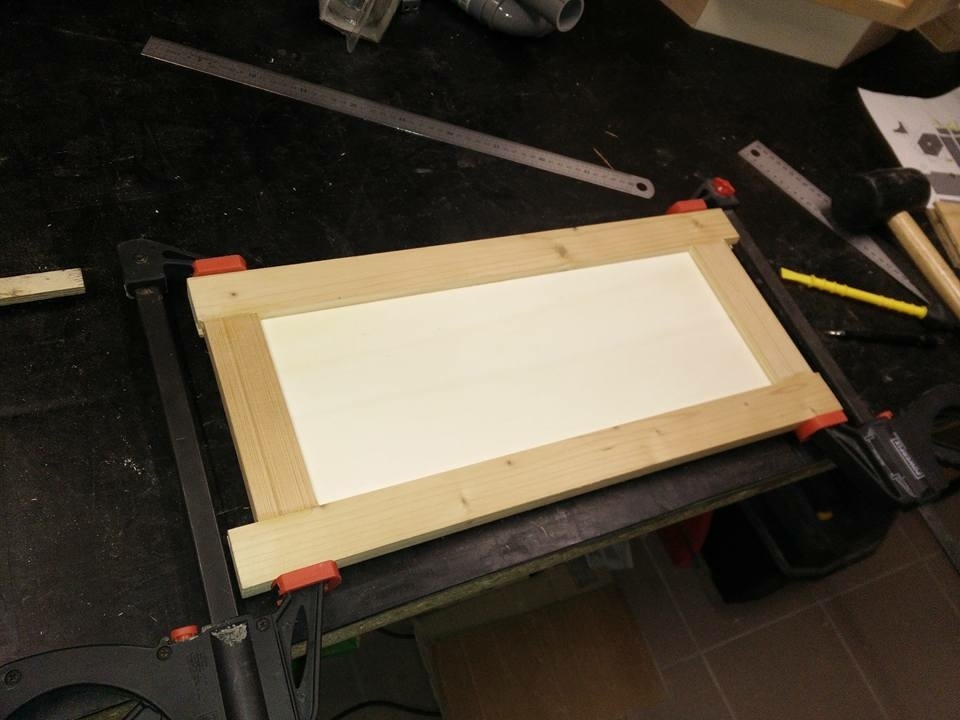

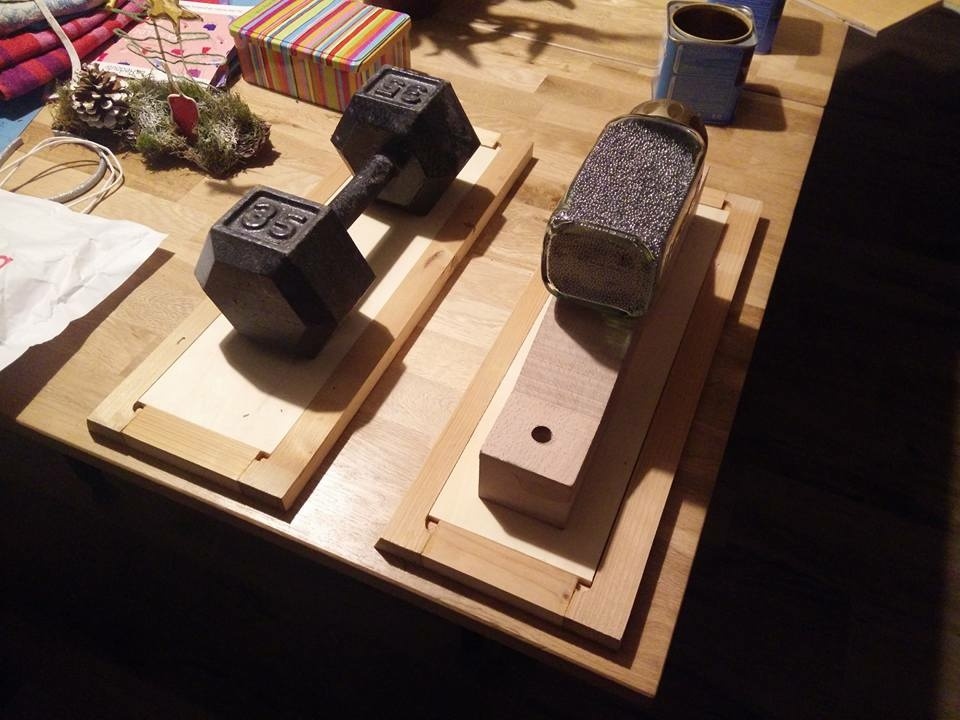

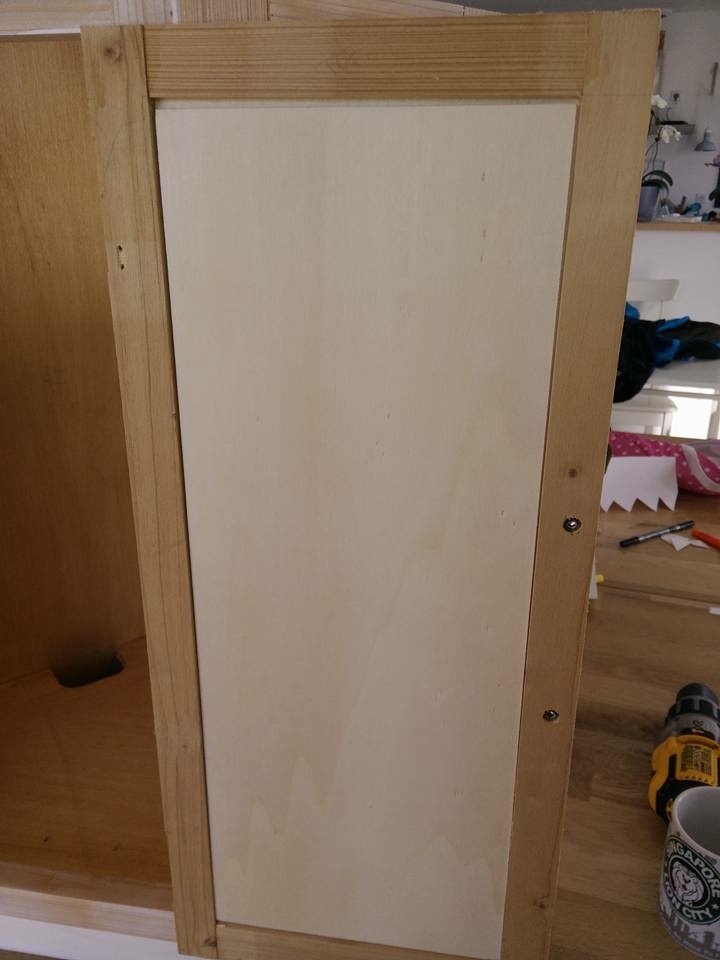

Les panneaux en contreplaqué de 10mm sont collés dans les feuillures des cadres extérieurs.
Mis sous presse dans la maison.
Je profite du temps de séchage de la colle pour passer un coup de vernis satin teinté chêne doré à l'intérieur du caisson.
Un bon prétexte pour rester au chaud devant le poêle dans le salon :)

+

+

+

Je redoutais ce moment, pas facile comme collage...

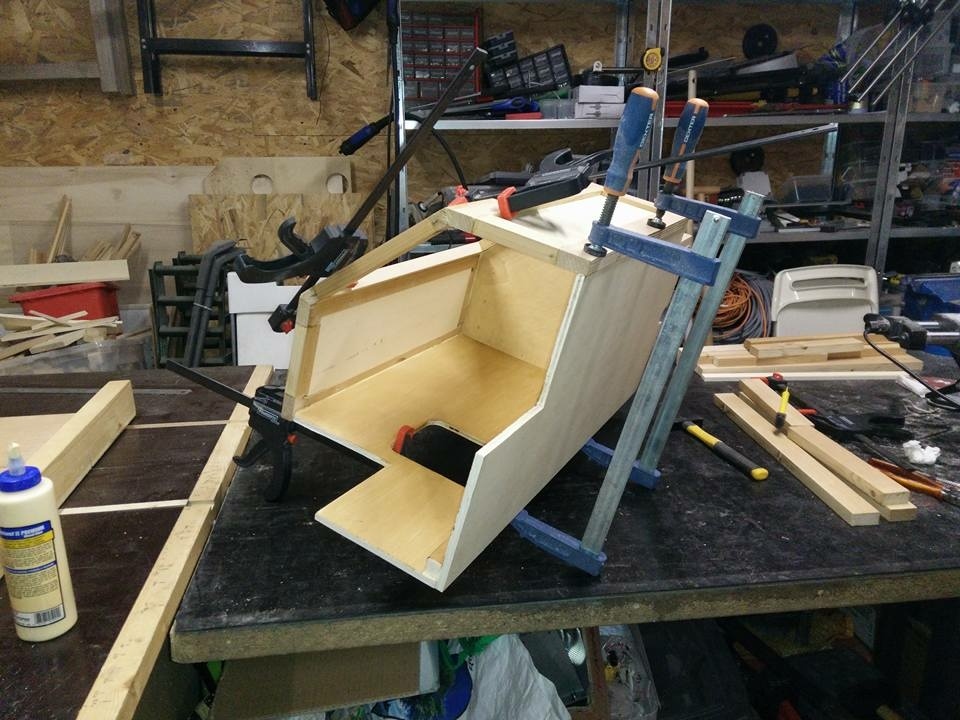

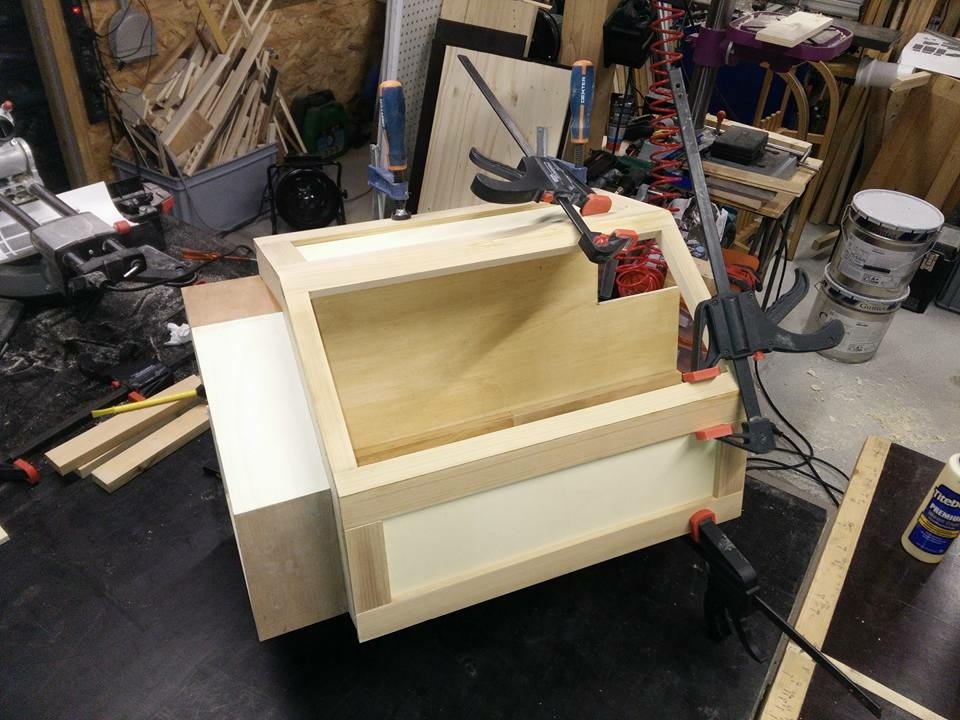

Un coté a d'abord été collé, cloué dans le bas sur le fond, puis le cadre de porte central et enfin le deuxième côté. Les serre-joints sont placés là où cela est possible puis l'ensemble est ramené au chaud dans la maison.

+

+

+

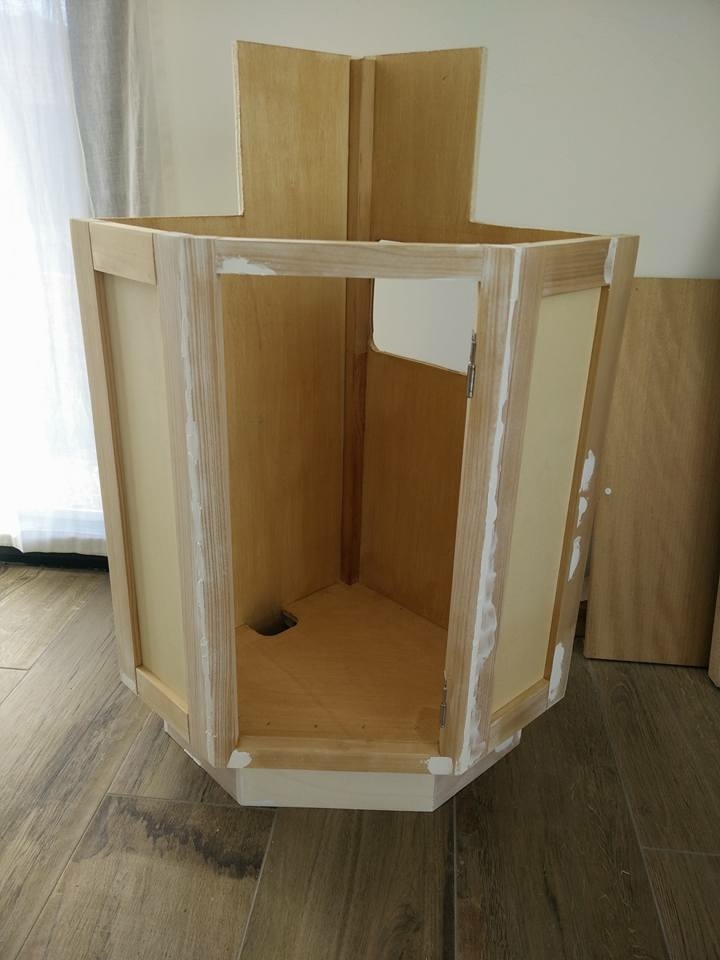

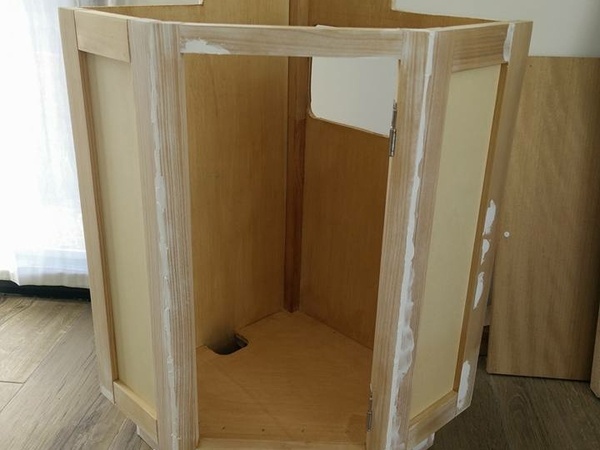

Une fois l'assemblage sec, un coup de ponçage fin au 120 usé puis application d'un enduit pour rattraper les petits défauts d'alignement et surtout les clous et autres coups visibles sur le bois (de récup donc pas forcément nickel).

+

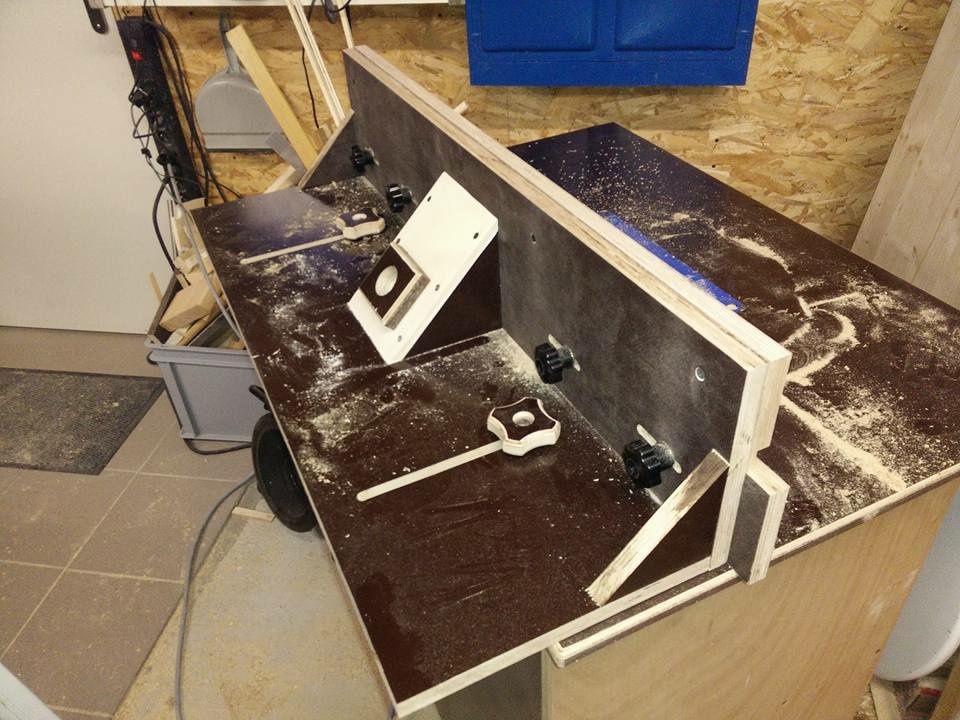

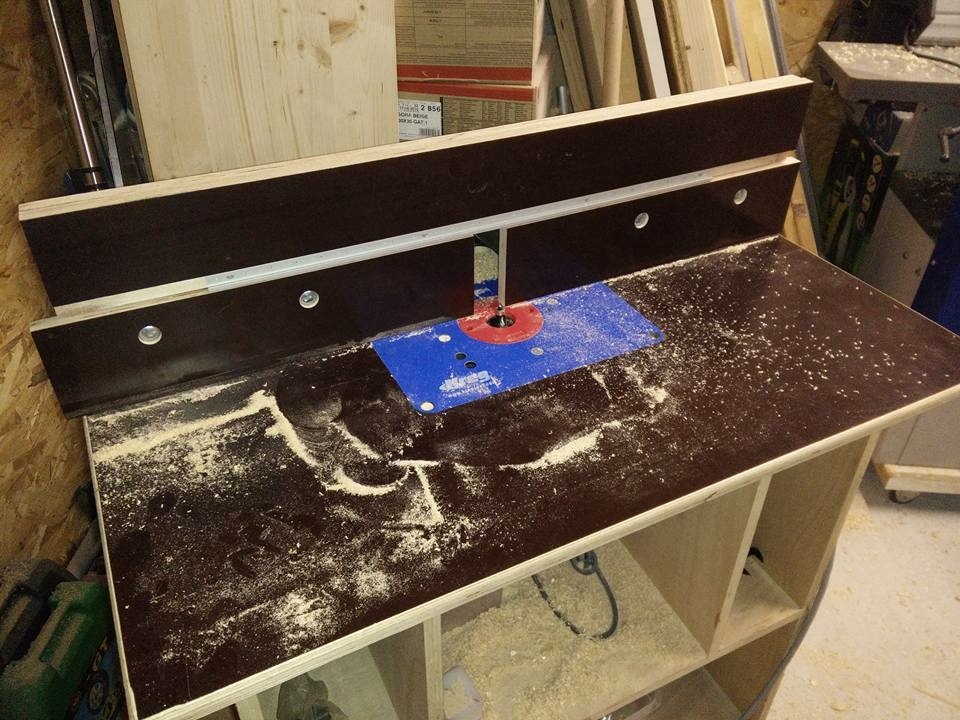

J'en avais marre de bricolouiller avec ma défonceuse sous table pas finie, j'ai donc fait une petite pause sur le meuble pour fabriquer un vrai bon guide réglable dans tous les sens avec aspiration intégrée.
Un vrai bonheur à utiliser !! Je regrette de ne pas l'avoir fait plus tôt !

+

+

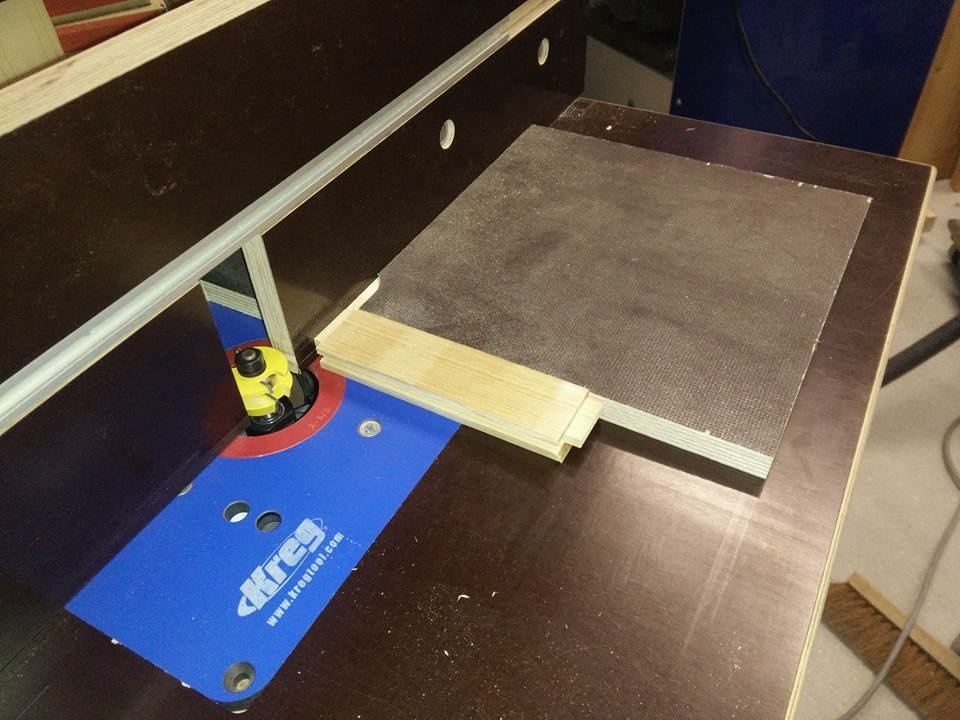

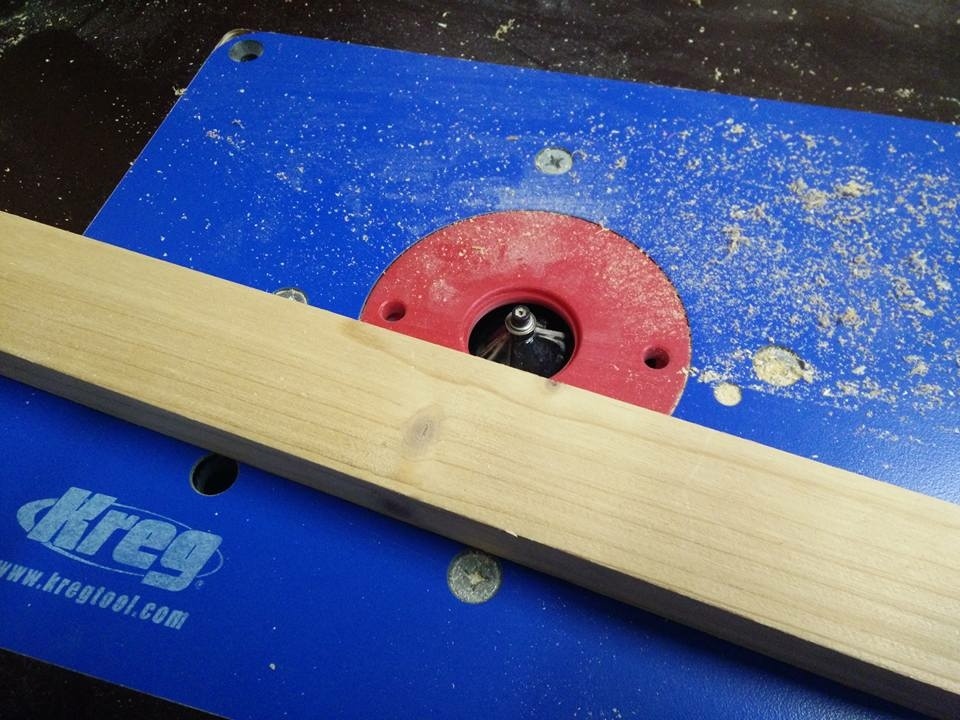

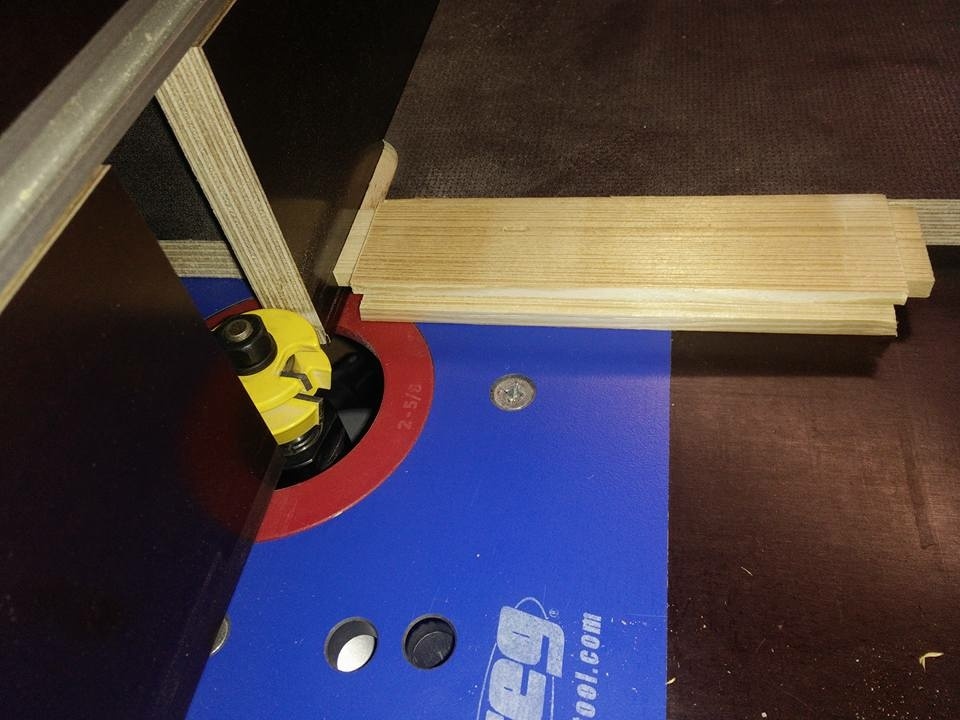

Et là forcément on peut faire plus de choses, comme utiliser un kit de fraises pour faire des portes !
Ne disposant pas encore de rail sur la table pour y faire glisser un guide parallèle, je me suis simplement servi d'un poussoir en contreplaqué de 18mm. Cela fonctionne très bien.

+

+

Le panneau est en contreplaqué de 10mm avec une feuillure de 4mm sur tout le tour.
Les éléments de la porte sont découpés plus longs, assemblés, collés et ensuite retaillés à la côte sur le banc de scie.

+

+

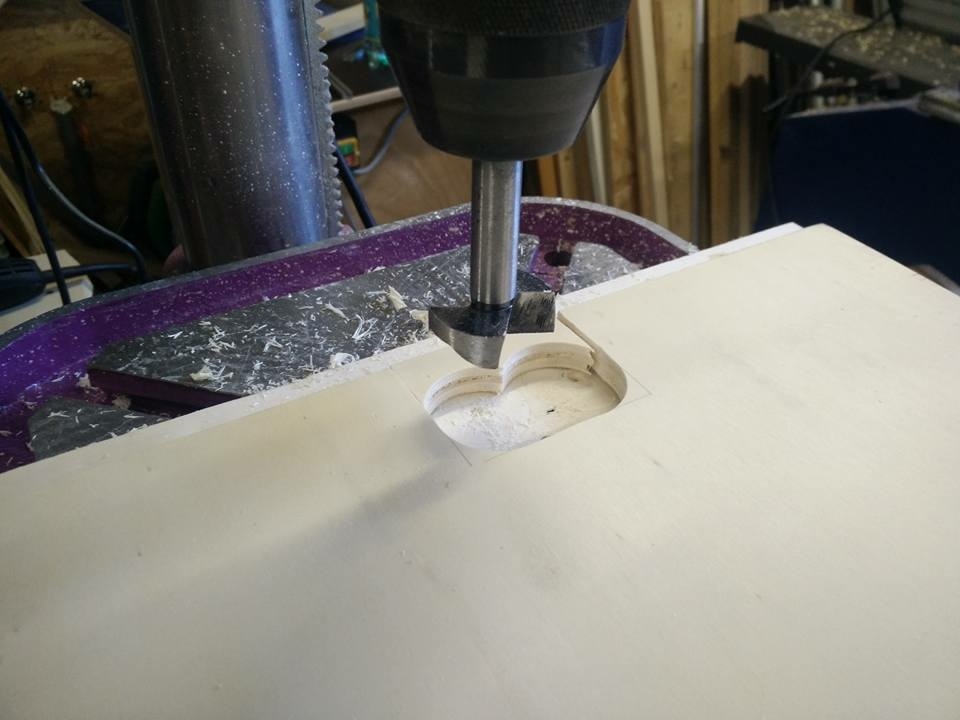

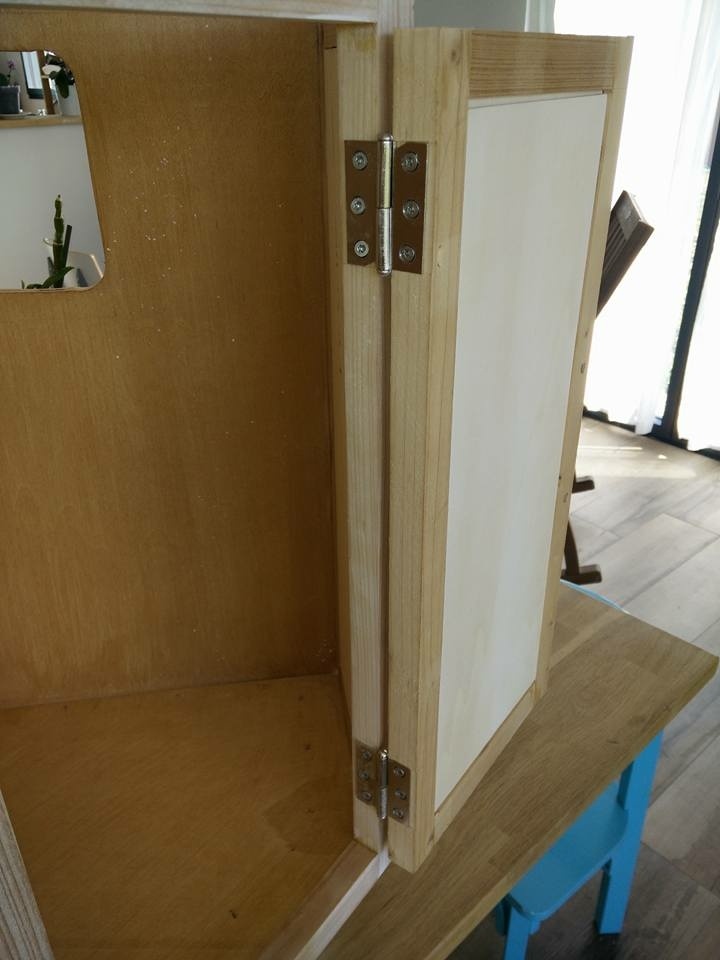

Les charnières sont posées de manière à avoir un jeu identique de chaque côté de la porte. Un petit lamage de 1mm de profondeur a été nécessaire sur la porte uniquement. Ce fut fait en tenant le panneau verticalement et en le passant plusieurs fois sur la table de défonceuse sans guide.
La poignée est percée et montée.

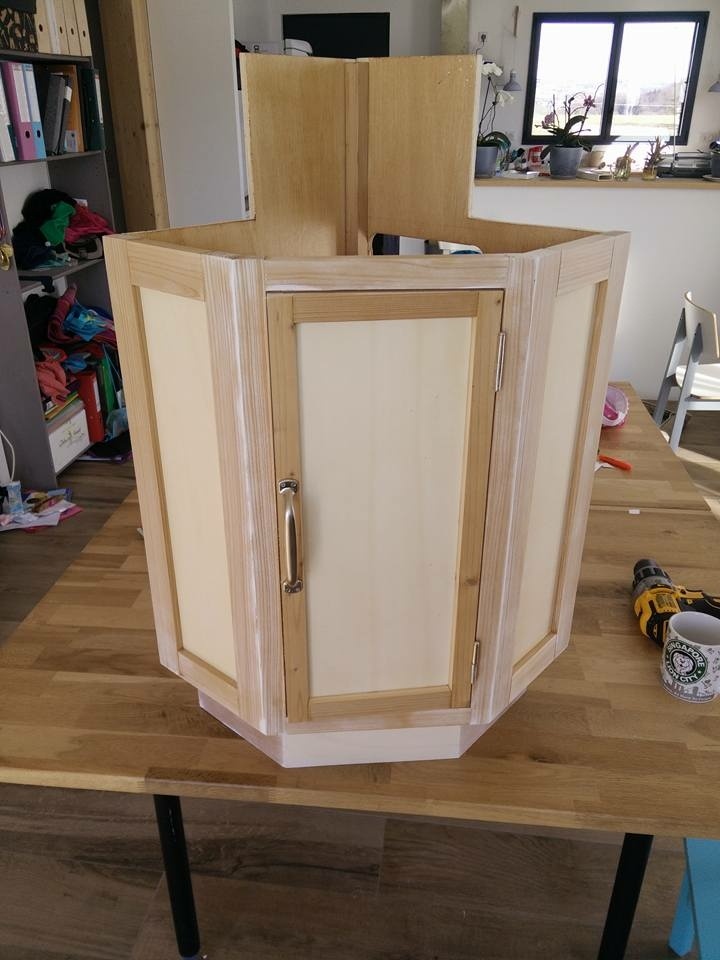

Le corps du meuble est poncé puis la porte montée pour test.

+

+

+

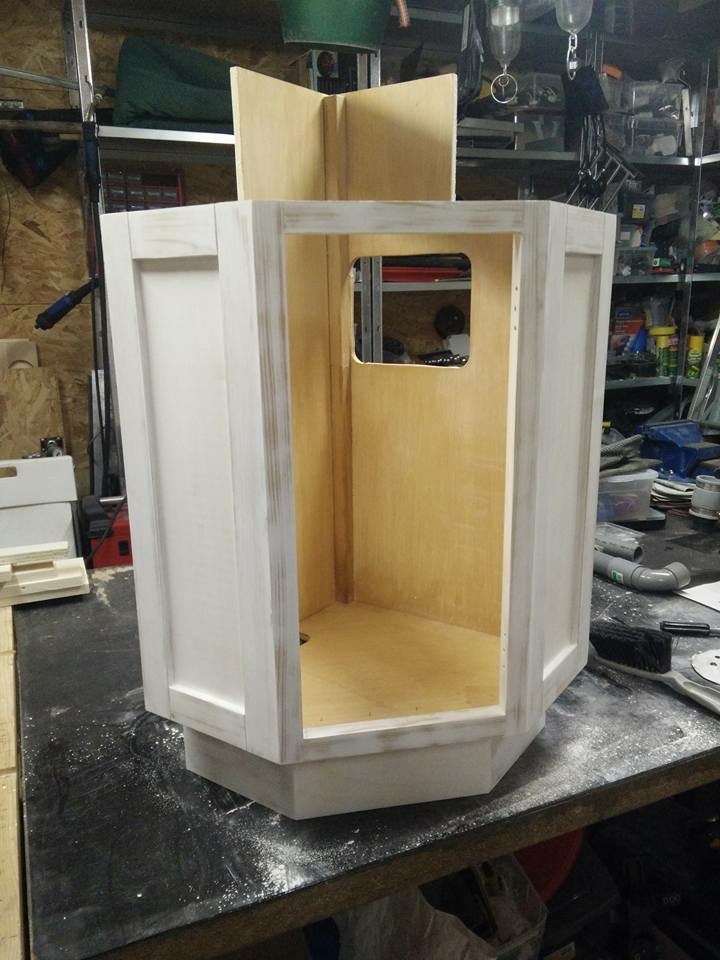

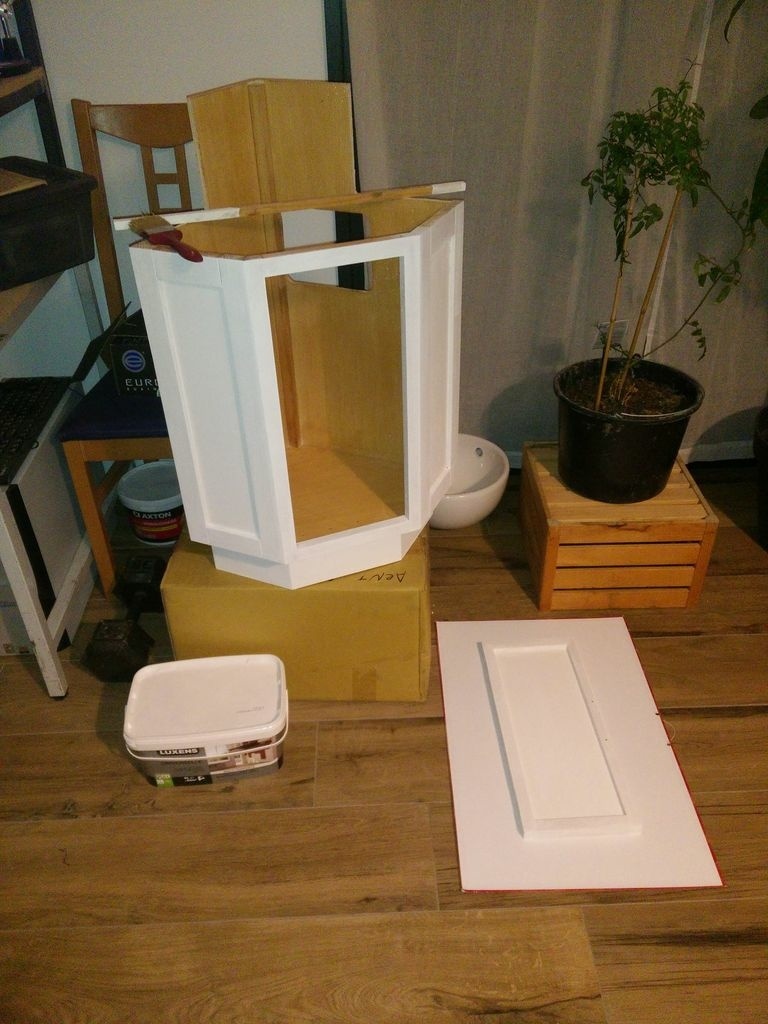

Une bonne sous-couche blanche universelle est appliquée au pinceau. C'est un reste de sous-couche à placo de notre construction.
Puis ponçage fin au 240 en veillant à ne pas casser les arêtes du meuble.

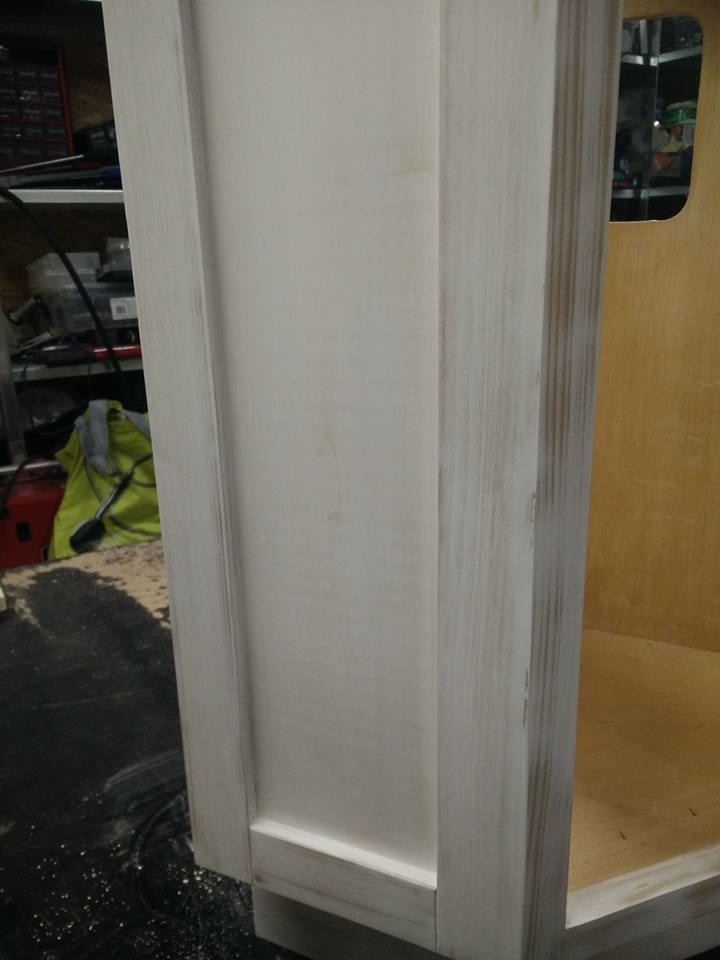

Ça permet de faire ressortir tous les défauts mais aussi de voir que le contreplaqué est loin d'être plat ! Les vagues visibles sur les photos de détail en attestent.

+

+

+

+

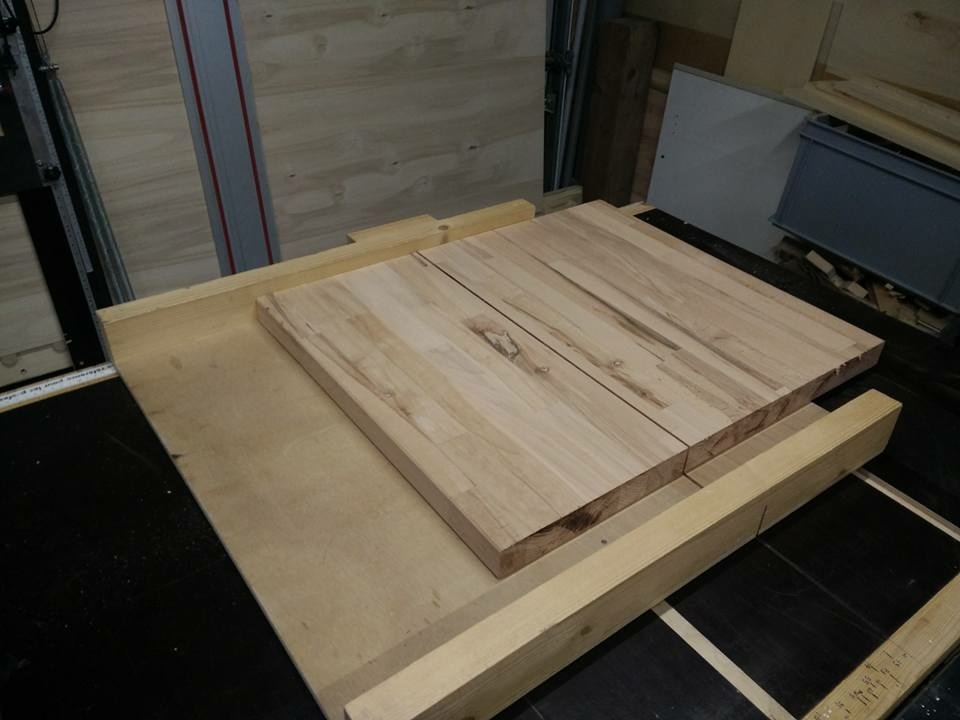

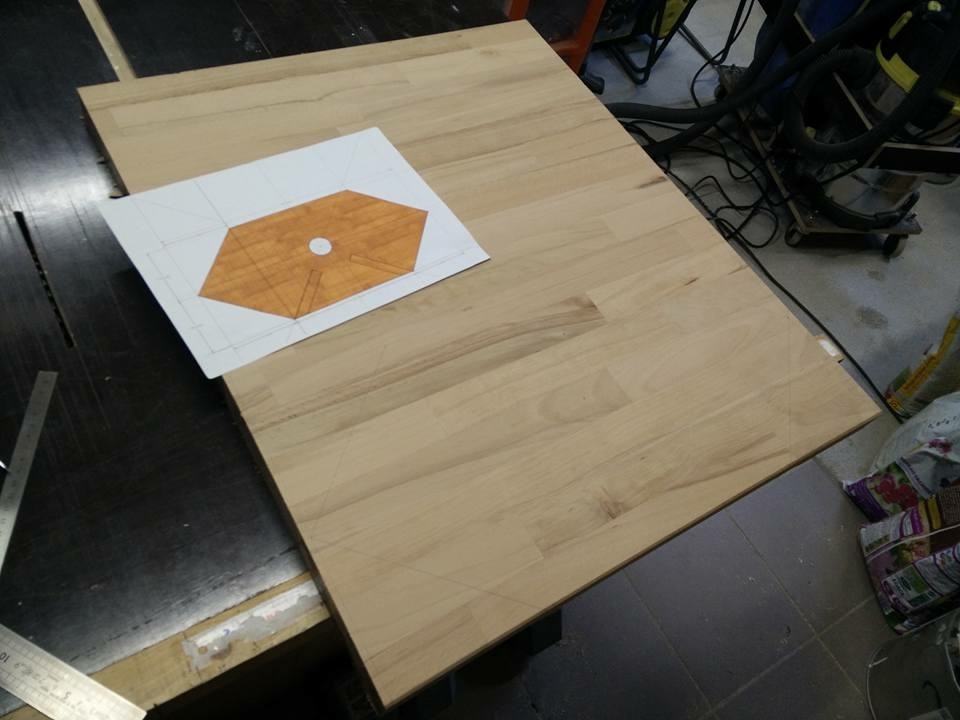

Le plan de travail est issu d'un plateau en hêtre abouté de 38mm.

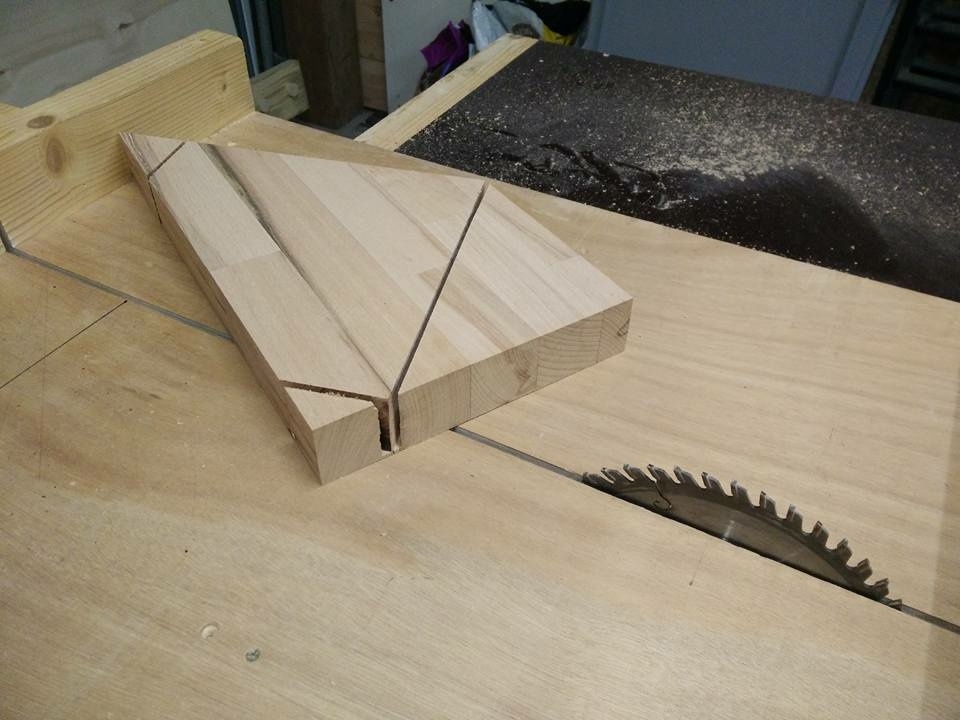

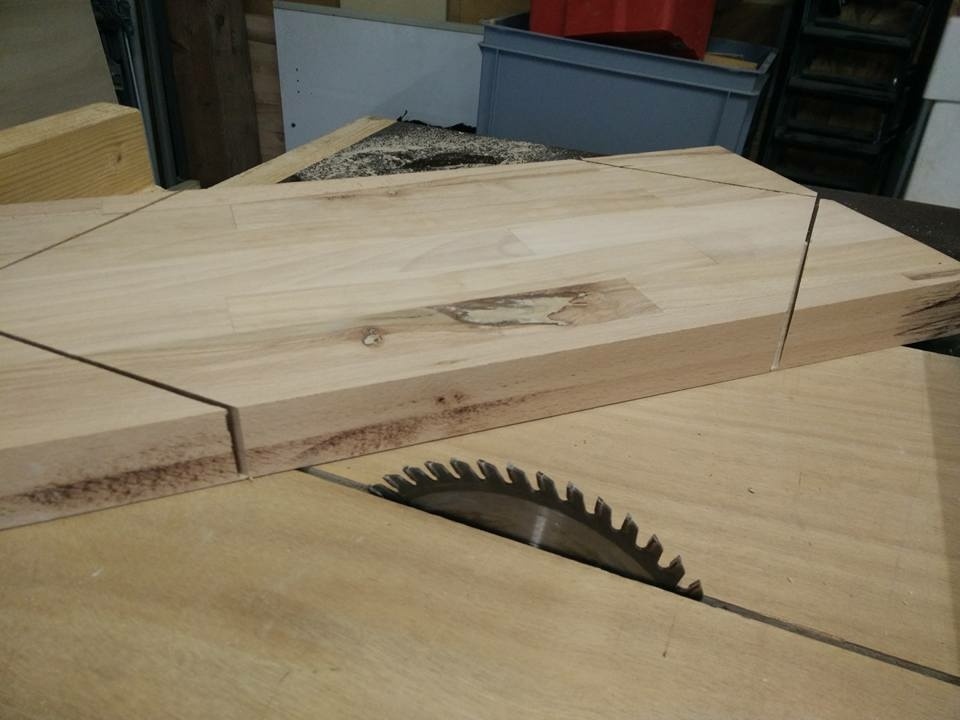

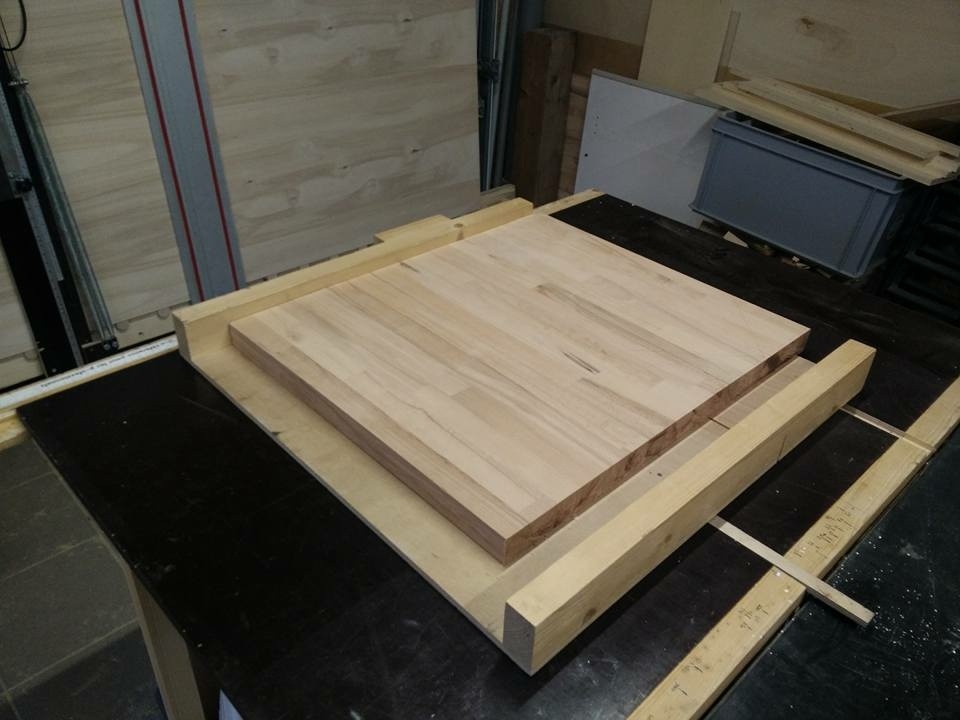

Malheureusement c'est juste un pouillème trop épais pour mon banc de scie + chariot. (Lame de 190mm sous table de 18mm + chariot de 10mm, ça me limite à 36mm environ en capacité de coupe)
Obligation de retourner la pièce pour la couper en deux fois. Mon chariot est précis donc cela se fait sans le moindre problème.

+

+

+

+

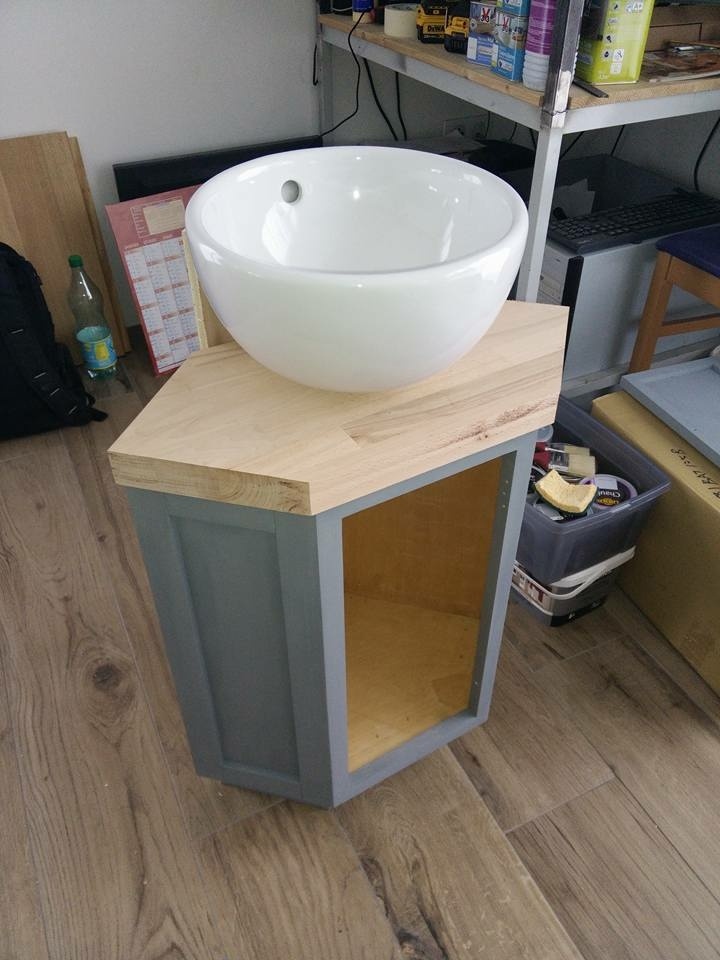

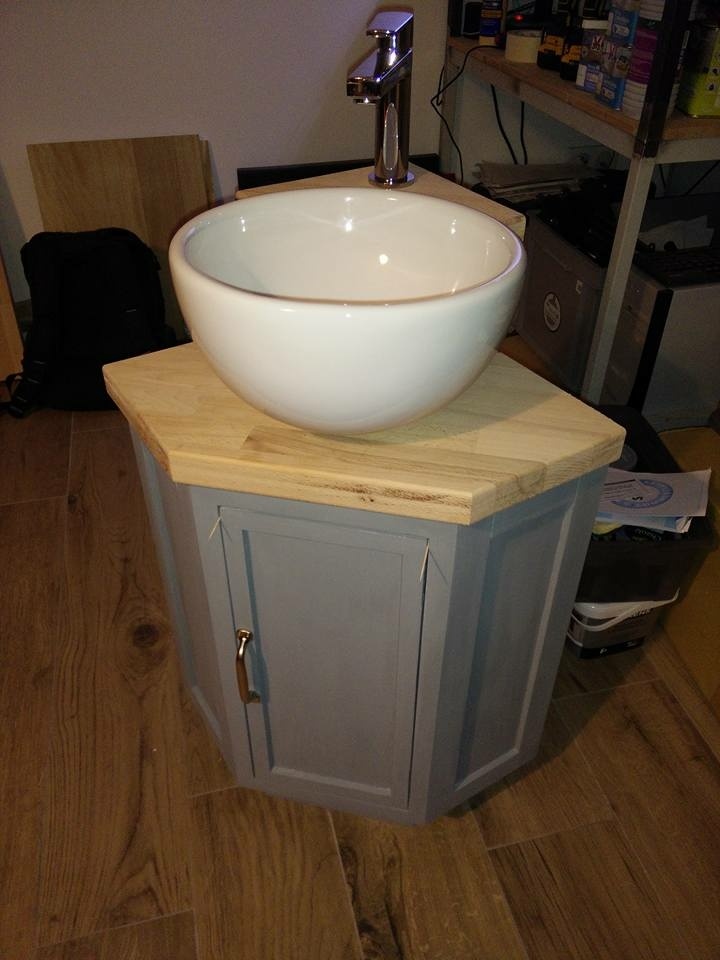

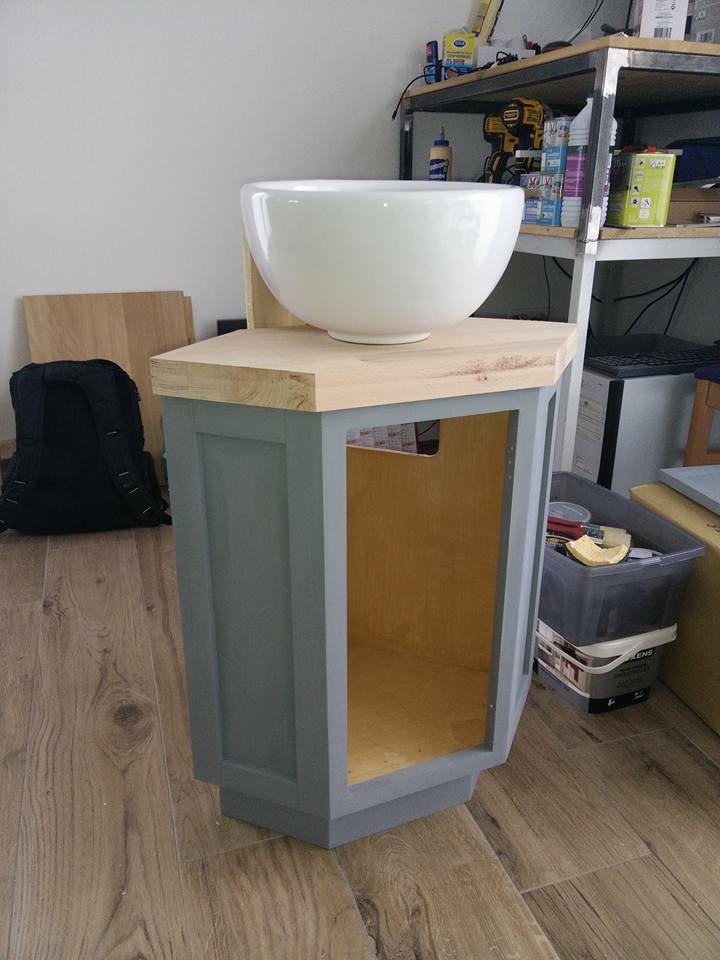

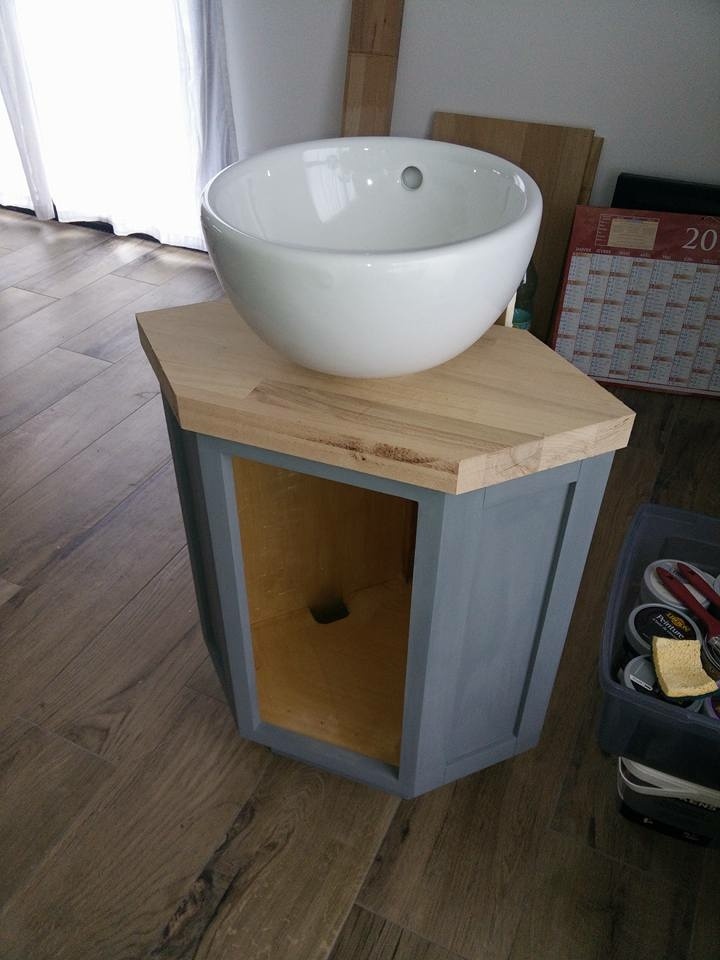

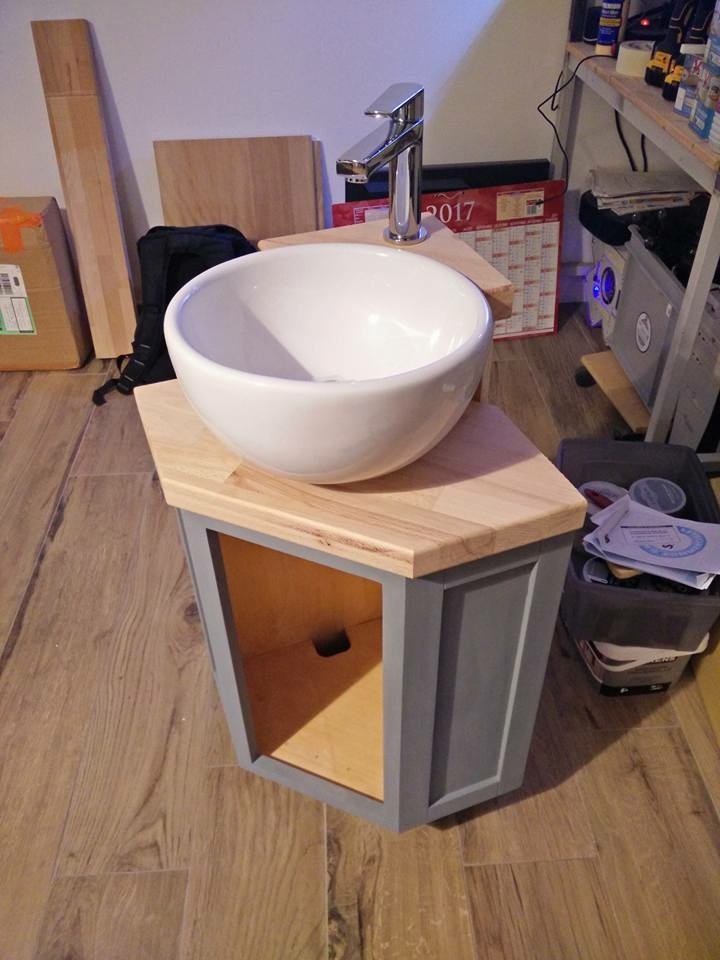

Je ramène le plan de travail dans le salon pour l'essayer sur le meuble. Tout semble OK.
Entre temps le meuble le a reçu une première couche de Gris Gustavien à la caséine de chez Liberon.

+

+

+

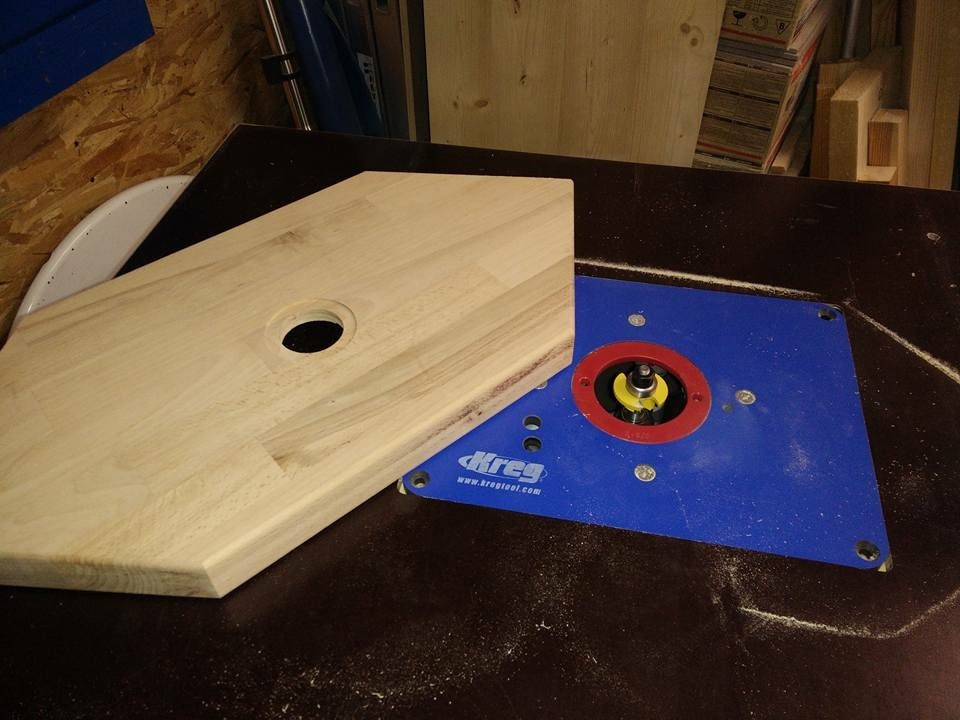

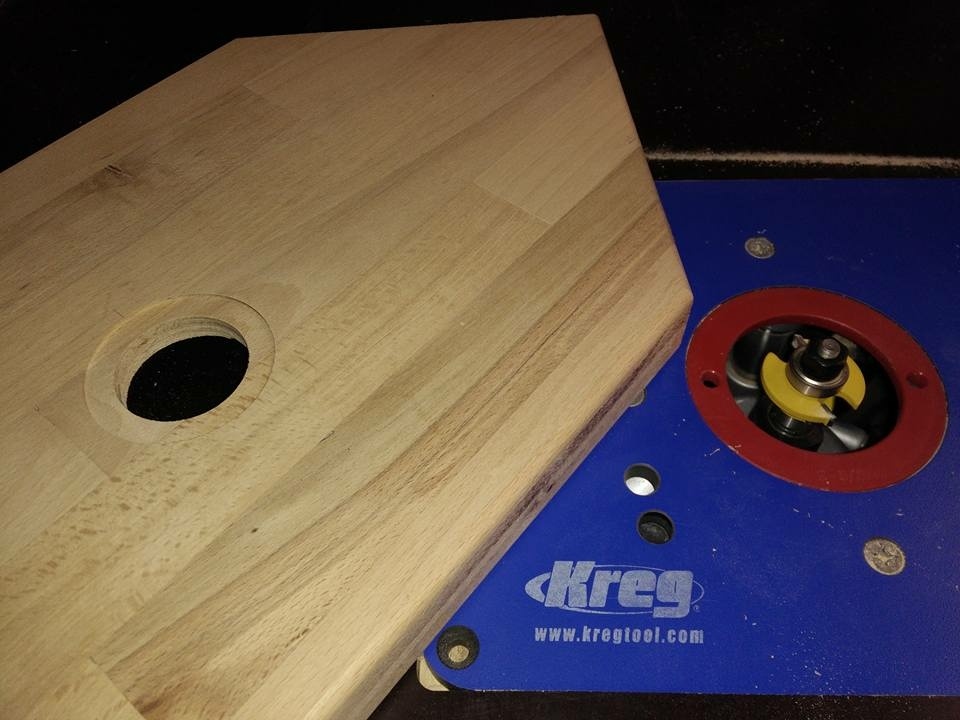

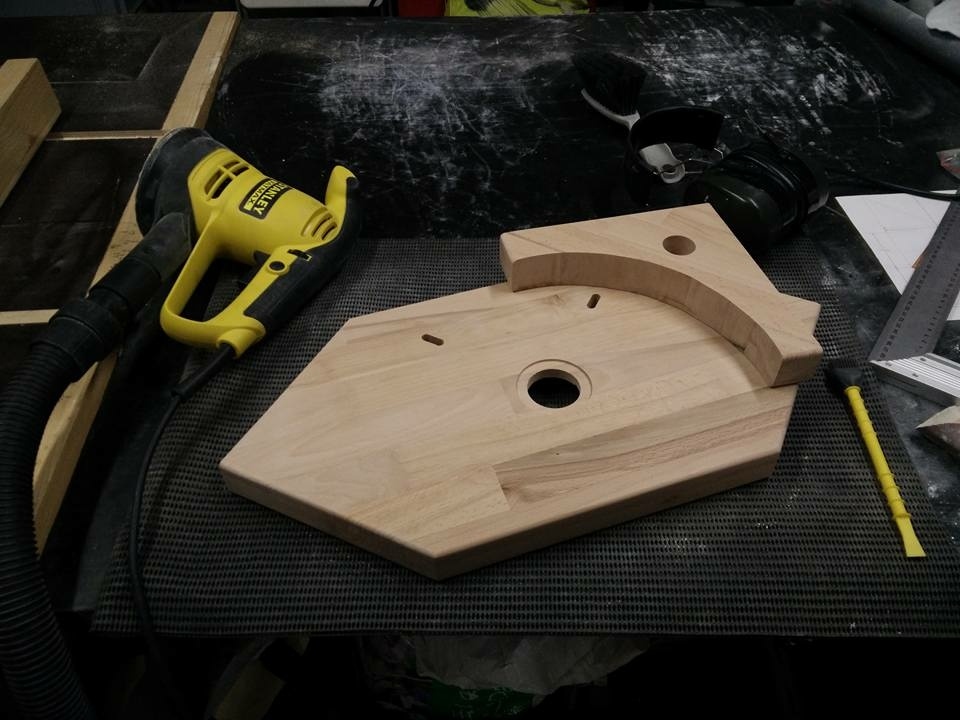

Perçage pour la bonde à 44mm à la scie cloche. Réalisation d'un lamage pour maitriser l'écrasement du joint de la bonde.

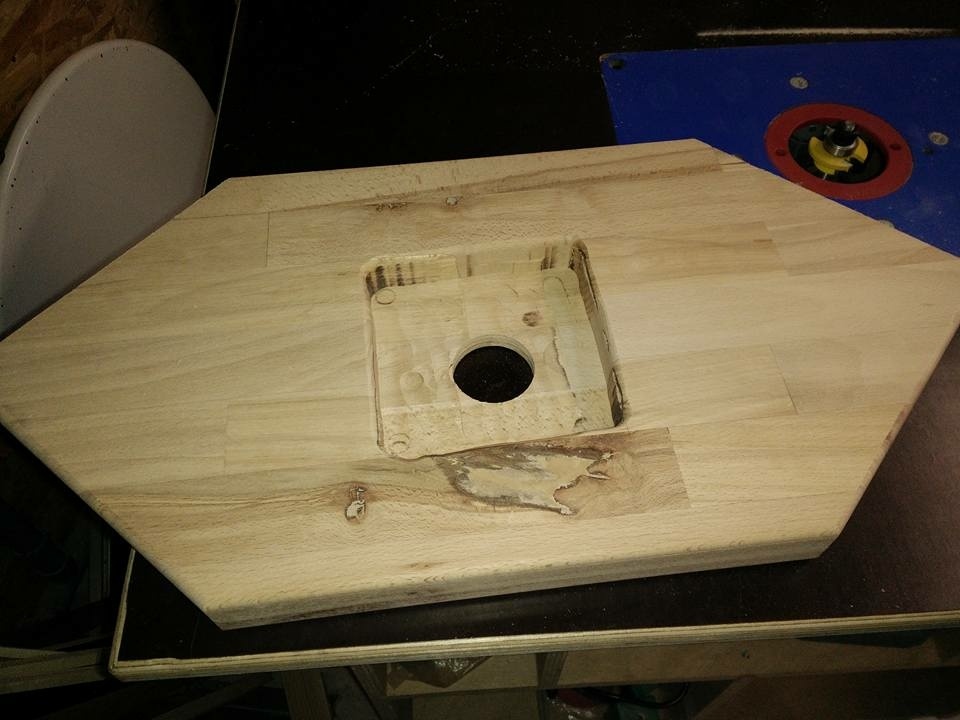

Dessous j'ai du fraiser un gros dégagement à la volée car la bonde n'acceptait pas autant d'épaisseur.

Quart de rond de 6mm sur toutes les faces extérieures et sur le dégagement intérieur.

+

+

+

On répète les opérations pour ce petit morceau.

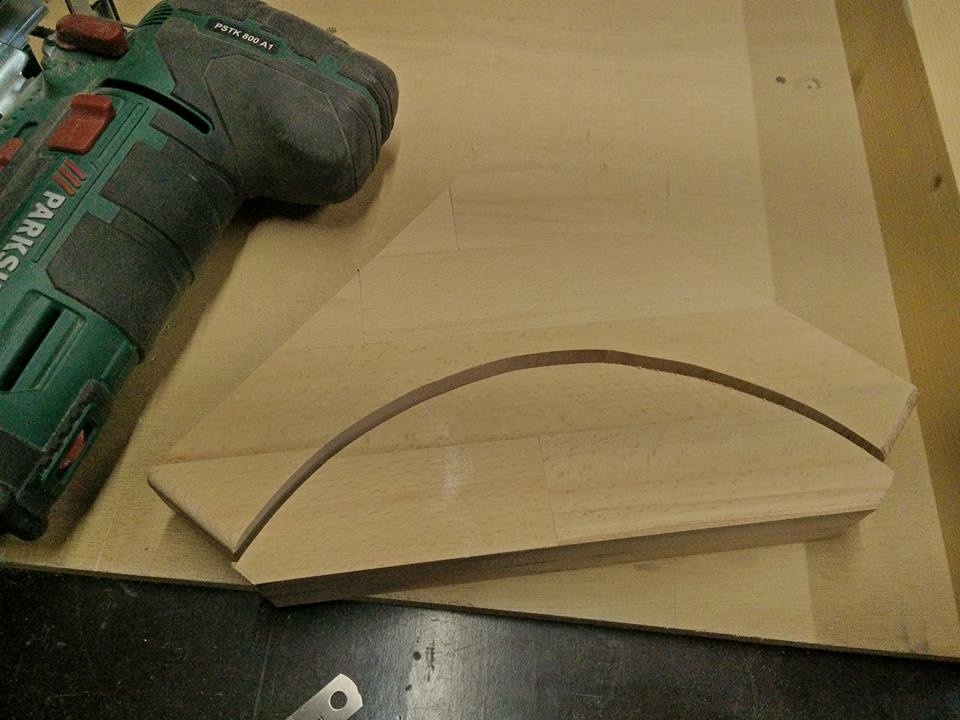

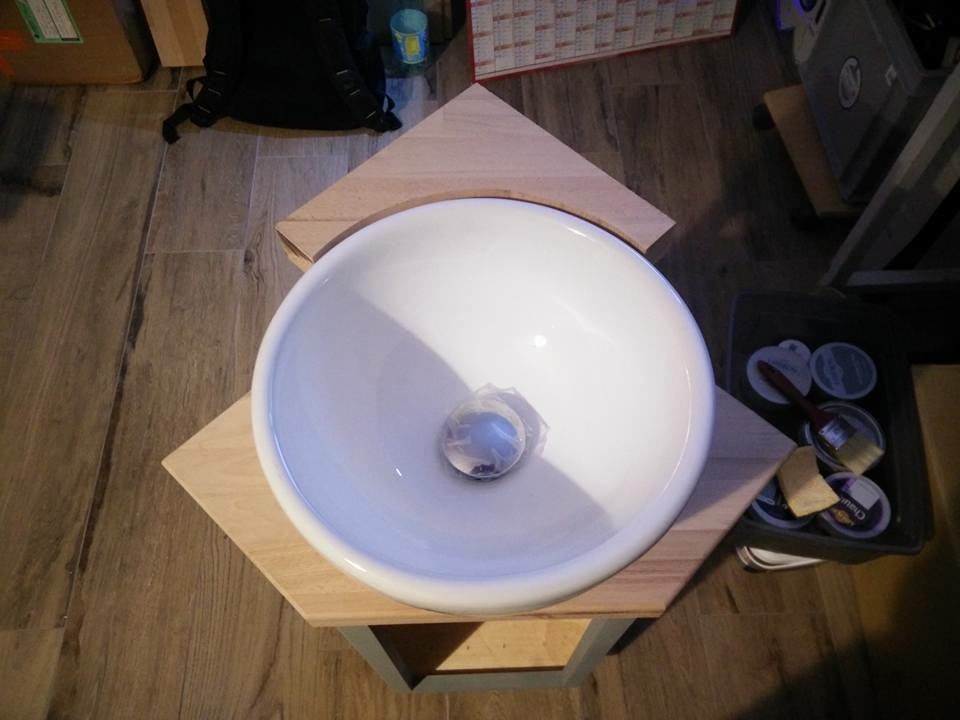

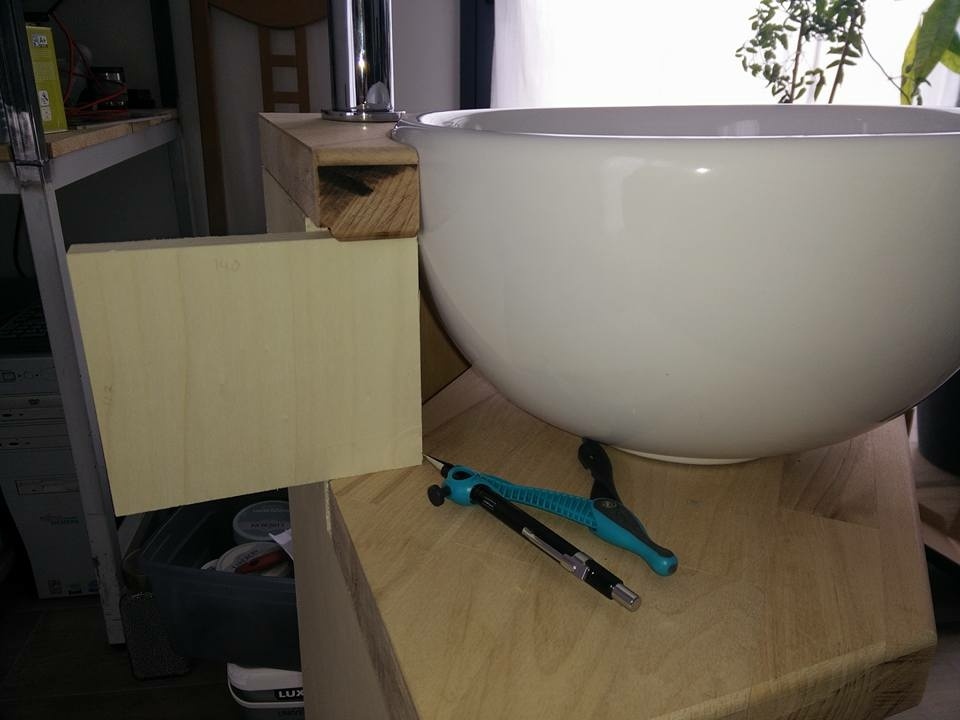

Par contre je le présente sur le meuble pour tracer le dégagement pour la vasque.
La découpe est faite à la sauteuse.

Cette vasque est un premier prix (pas d'excellence...) le moulage est imparfait et elle a plutôt une forme patatoïde que ronde. Même chose pour son arrête supérieure, tout n'est pas au même niveau.

+

+

+

+

C'est pourquoi il a fallut adapter et reprendre la hauteur finale du plateau qui vient à ras du bol.
Maintenant que j'ai une défonceuse sous table de compète, je m'en sers :)
Quart de rond de 6mm sur les petits bords visibles.

+

+

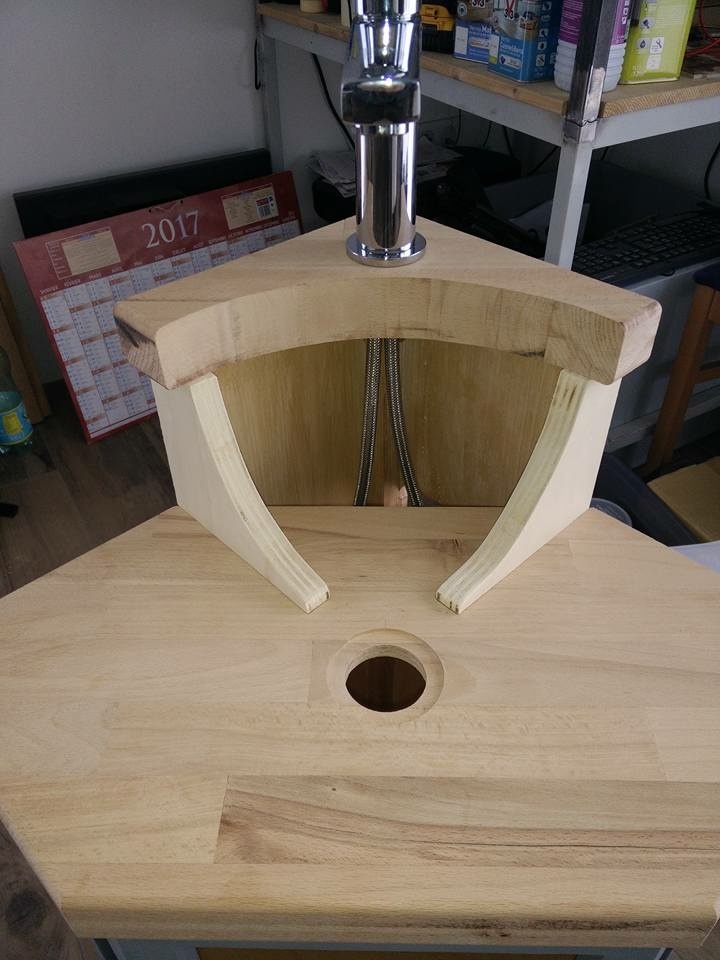

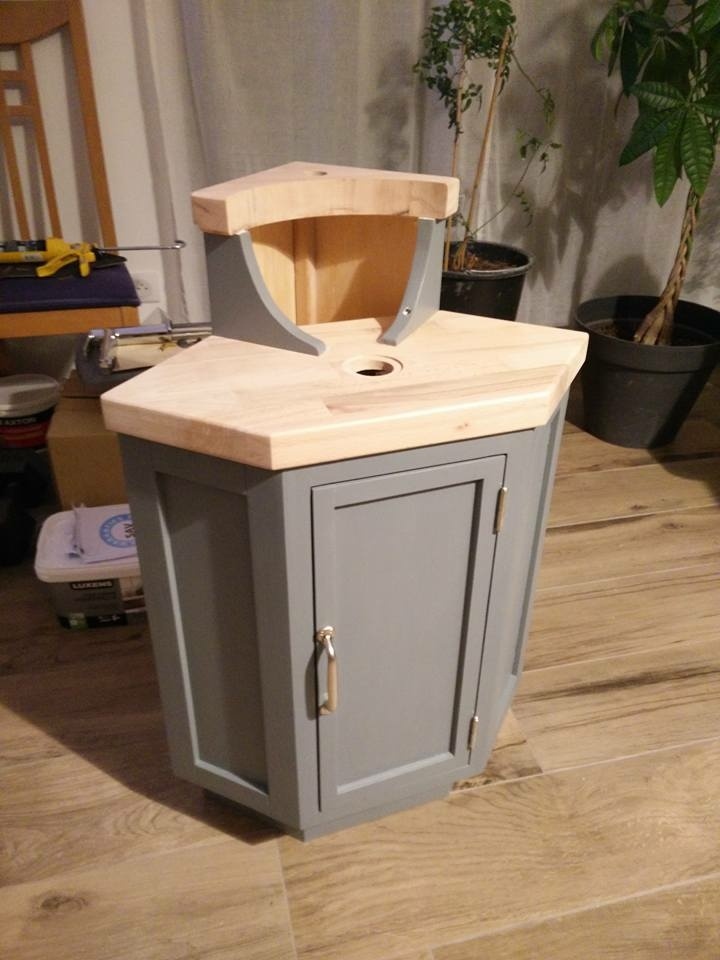

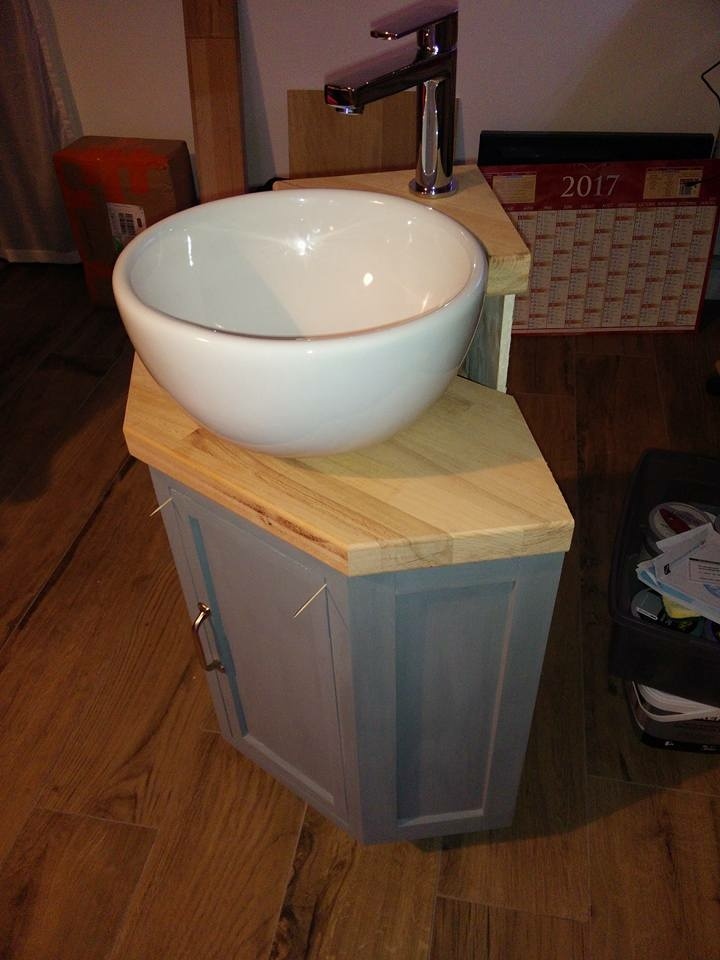

Perçage pour passage du mitigeur et mise en place pour vérifier que tout se monte bien.

+

+

+

+

+

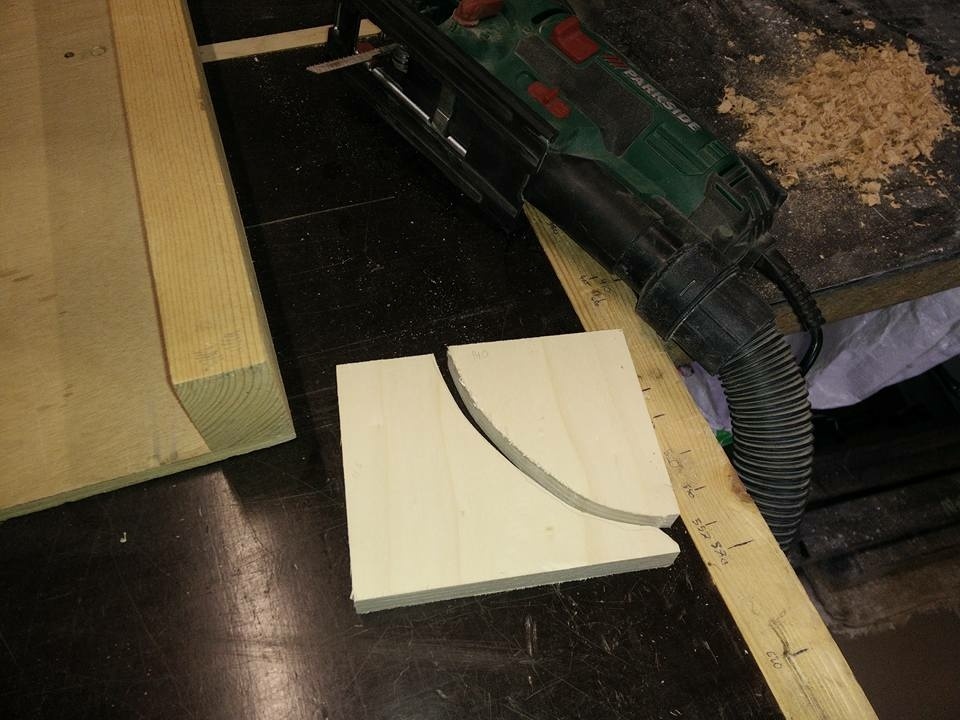

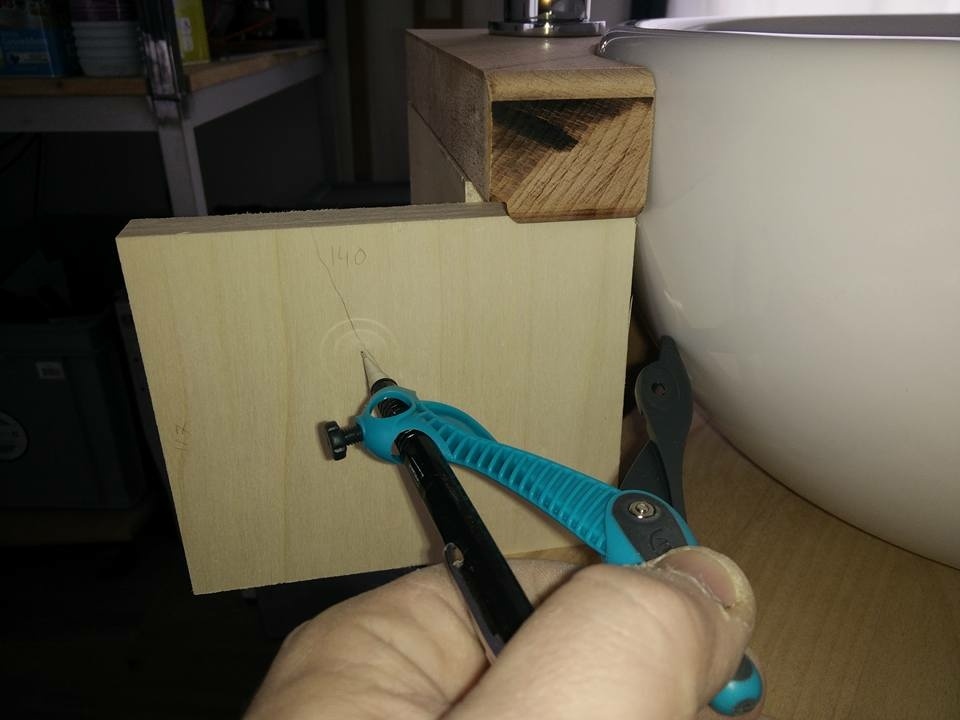

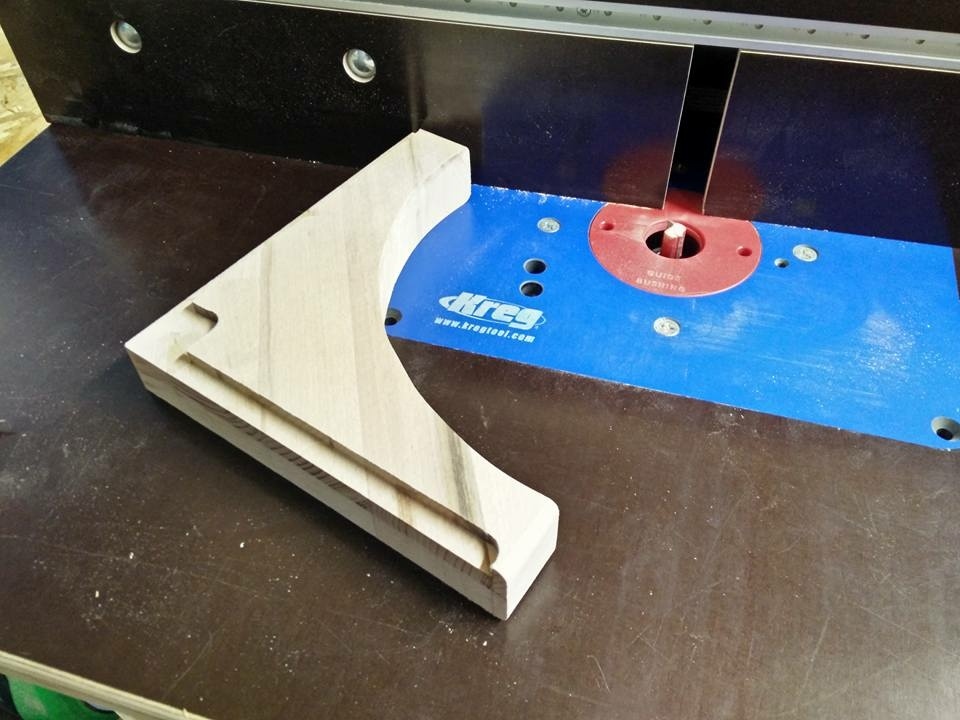

Les petites parois latérales sont tracées puis découpées à la sauteuse.

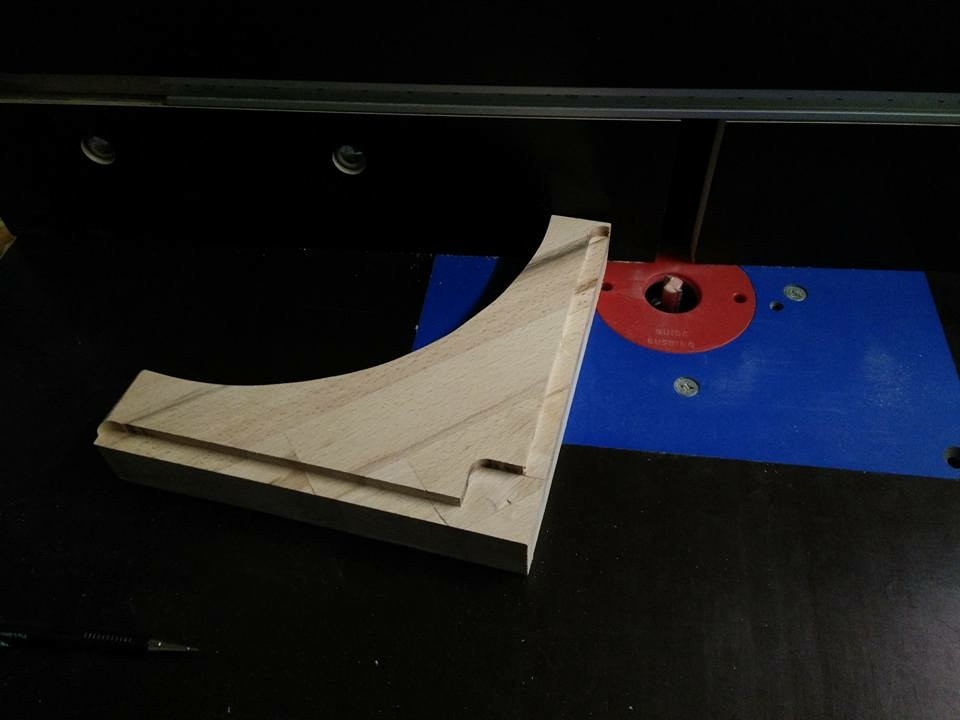

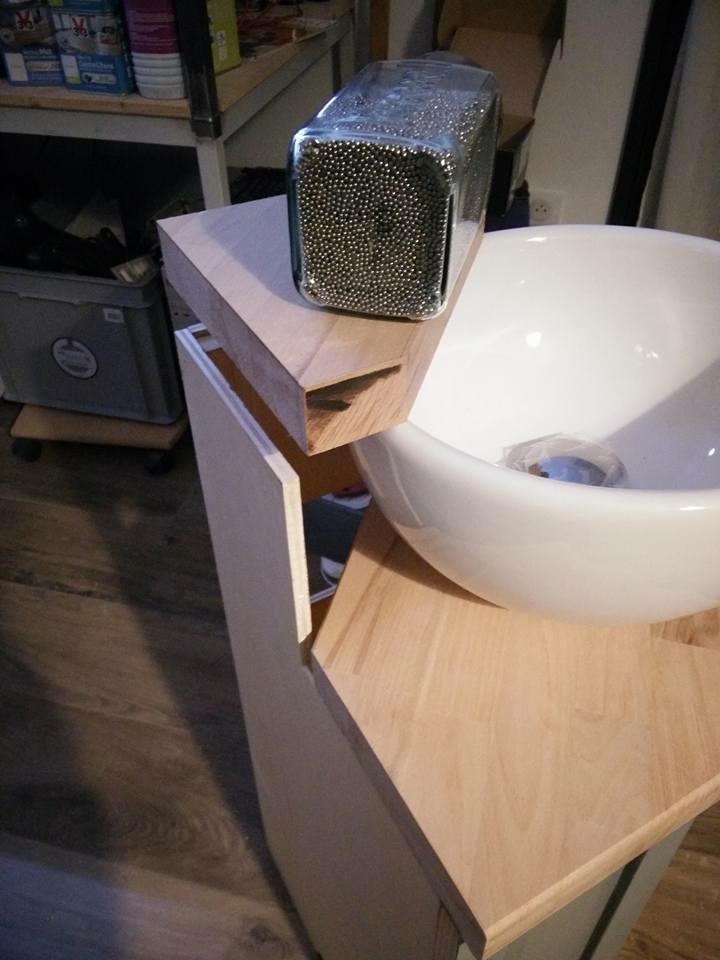

Sur le plan j'avais fait une rainure dans le plateau supérieur mais j'ai finalement installé des dominos de 8x50 pour les planter dans le plan de travail.

+

+

+

+

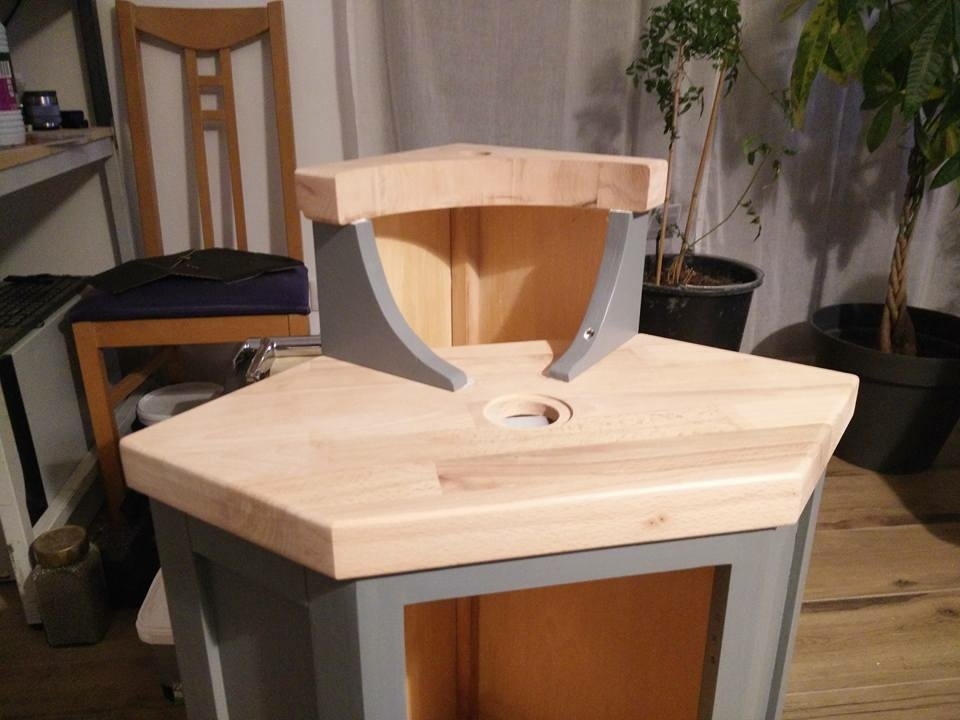

Ces petits morceaux latéraux ont reçu le même traitement que tout le meuble : sous couche universelle, ponçage, 2 couches de Gris Gustavien Libéron et une couche de vernis mat V33 salle de bains.

Ponçage ultra fin des deux morceaux de plan de travail.

Tout l'assemblage final s'est fait à la colle MS Polymère MSP118 de Bostick (en cartouche). J'aime beaucoup cette colle car elle reste souple, colle sur tout support et comble bien tous les petits trous.

Voici l'ordre de collage : plan de travail inférieur, petites parois verticales, plateau supérieur, vasque serrée par sa bonde.

Je me suis arrangé pour que la colle MS Polymère soit bien à l'intérieur pour ne pas que ça déborde à l'extérieur en squizzant la vasque en place.

Un cordon de silicone transparent a été posé proprement entre la vasque et le reste du meuble.

+

+

+

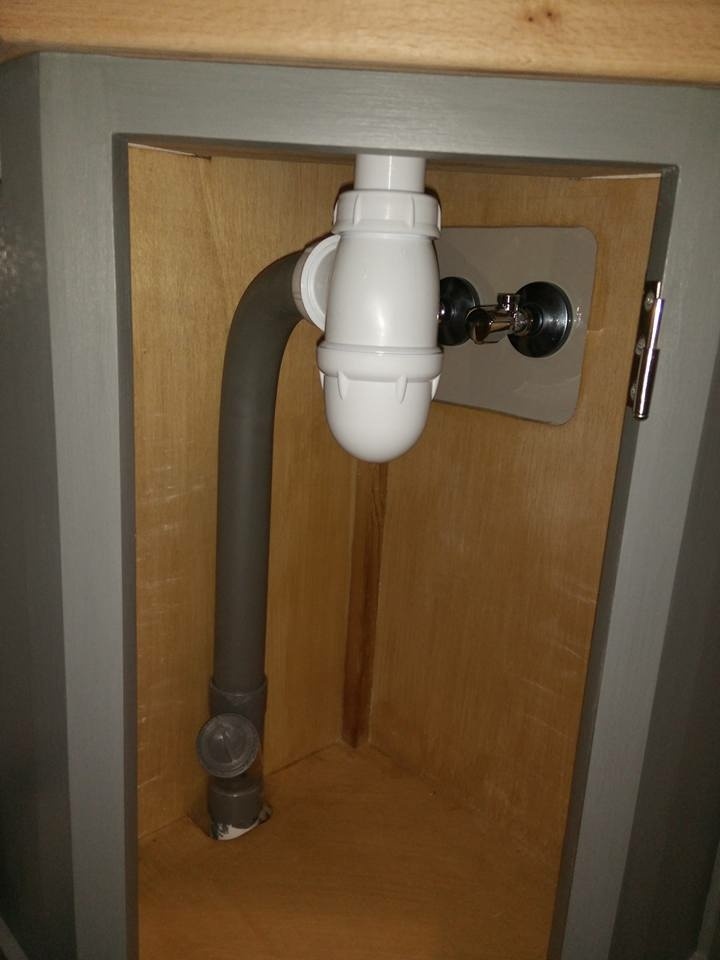

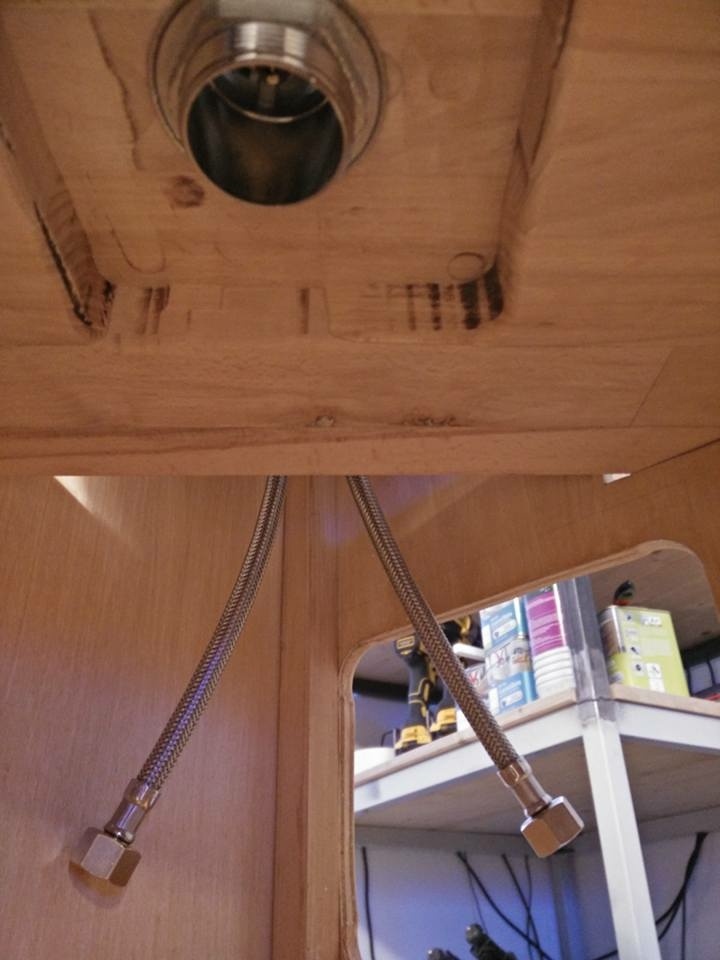

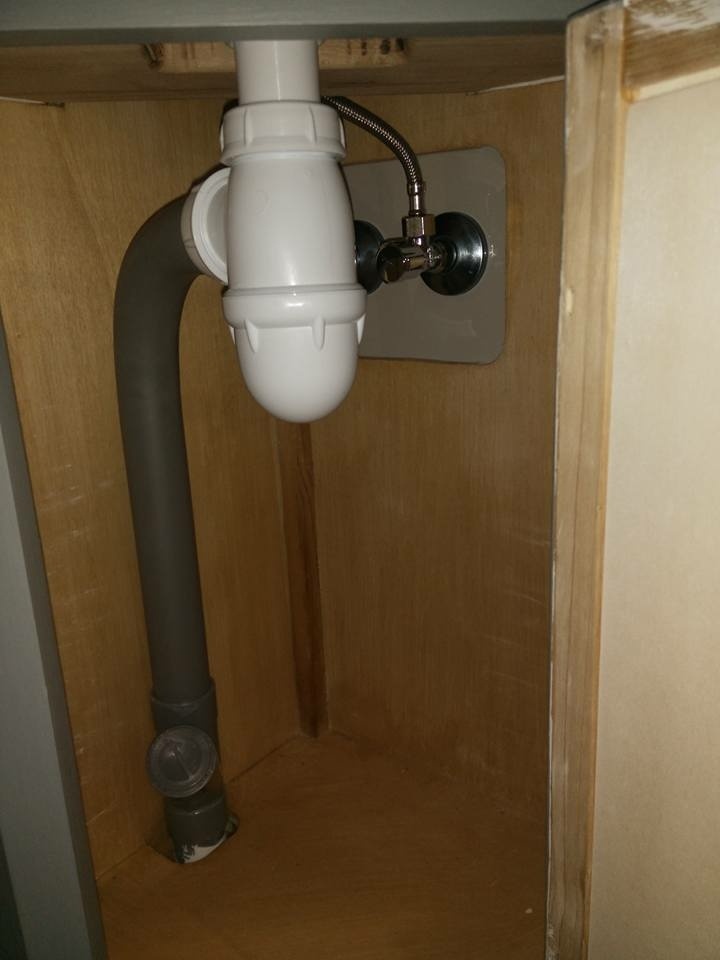

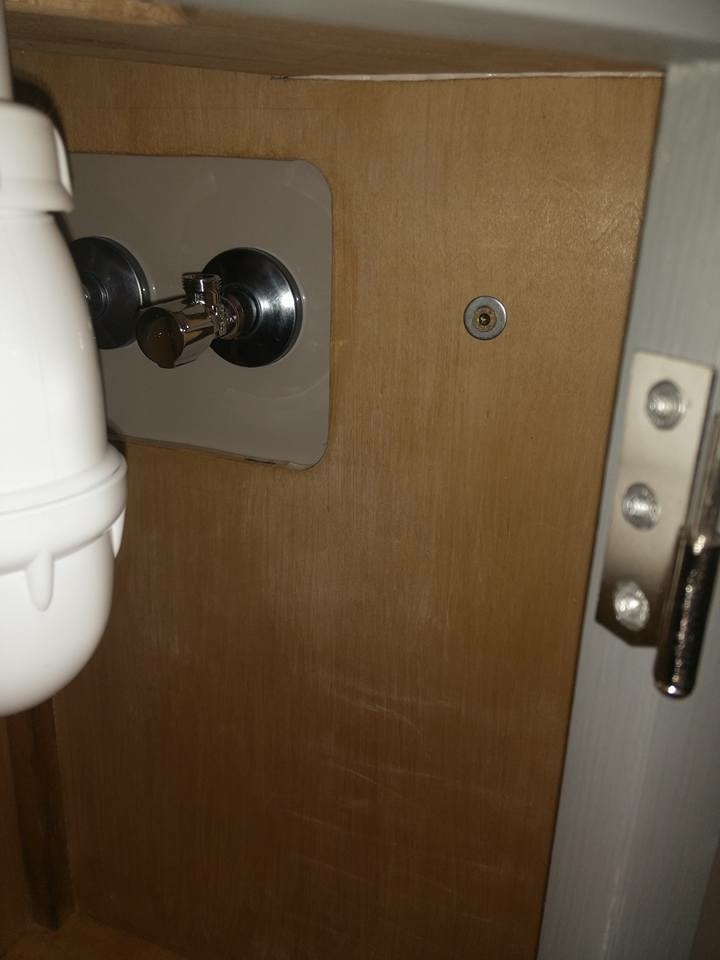

Coté plomberie, les bouchons sont remplacés par des robinets d’arrêt. L'évacuation est recoupée pour arriver juste au dessus du fond du meuble.

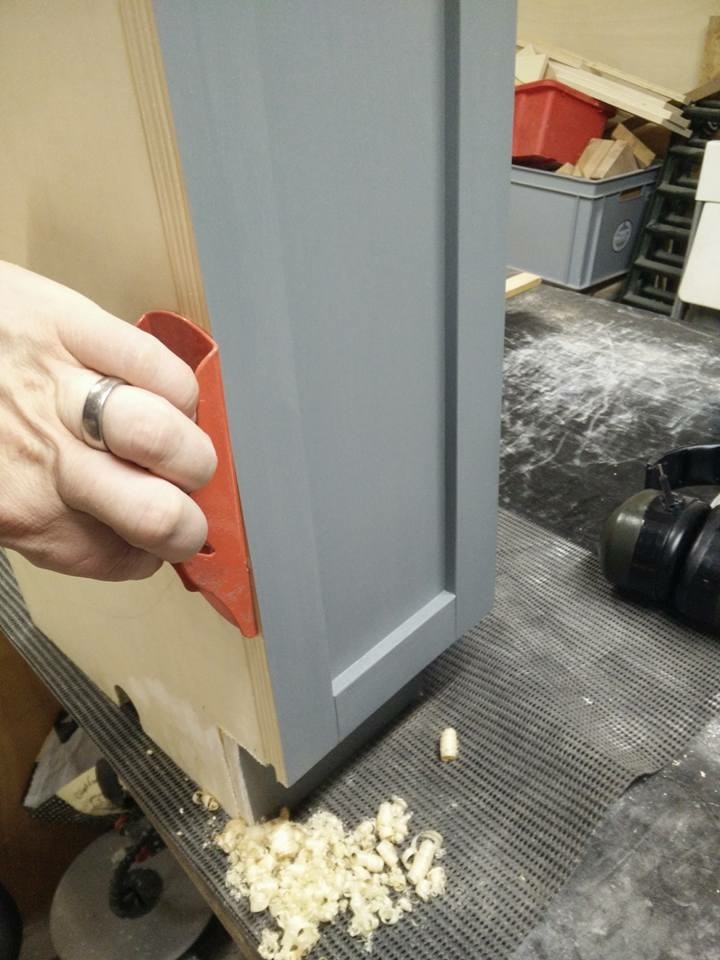

L'arrière du meuble a été raboté pour s'adapter le mieux possible au mur. J'avais fait déborder les façades de 2mm sur l'arrière à cet effet.

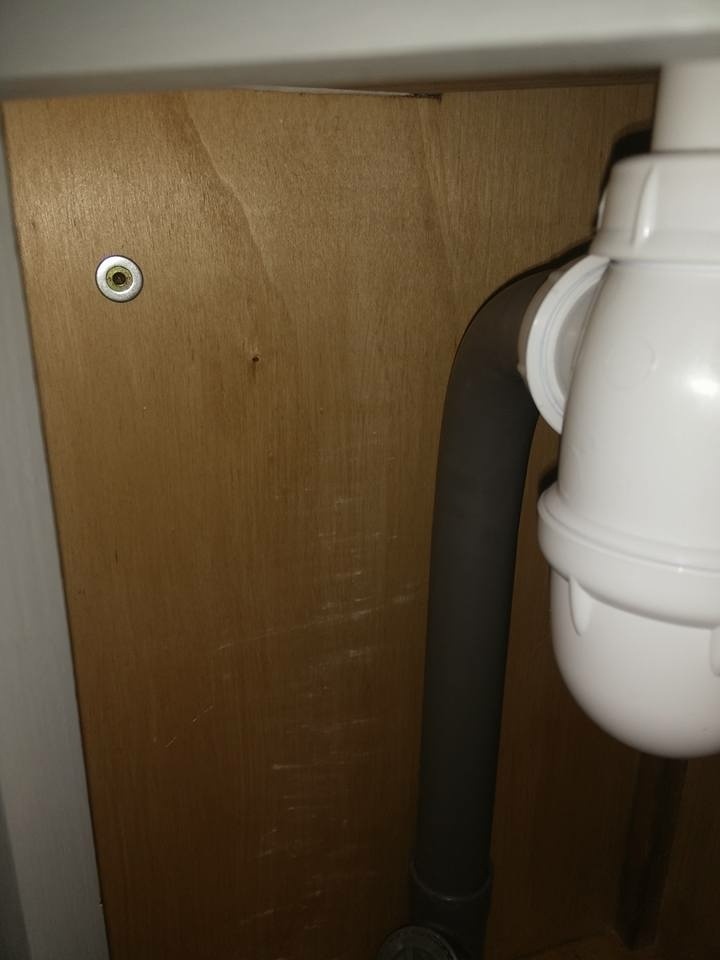

L'évacuation est assemblée, collée et mise en place avec un bouchon de visite dans le bas au cas où il faudrait envoyer un furet à haute pression pour une quelconque intervention sanitaire.

Le meuble est fixé au mur par deux vis chevillées dans le carrelage, une sur chaque face arrière.

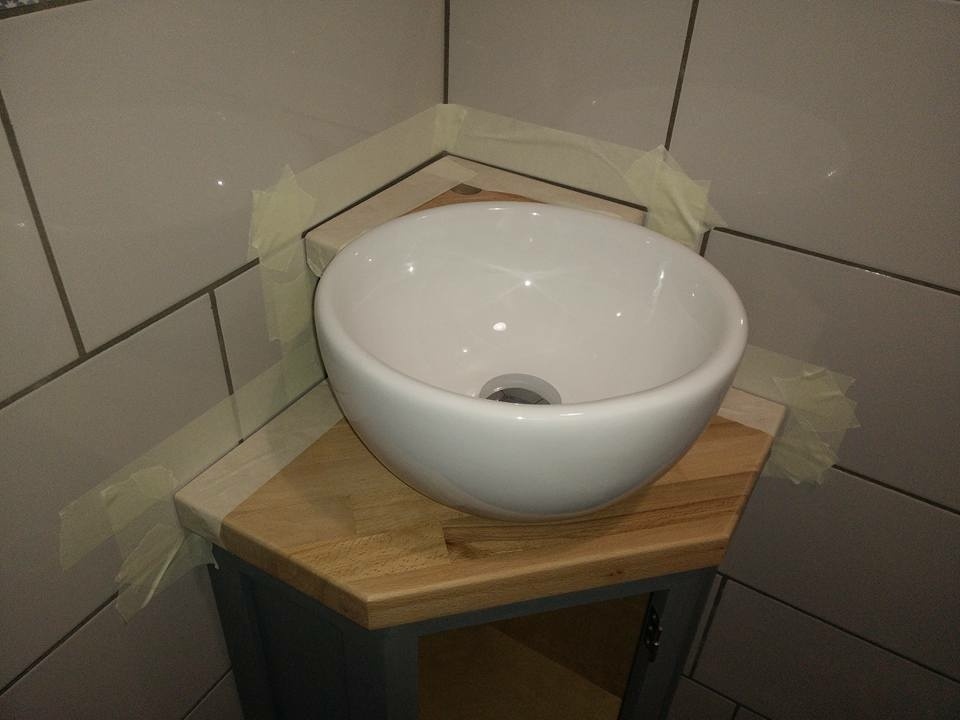

Le carrelage et le meuble sont masqués afin de poser un joint silicone propre et régulier.

+

+

+

+

+

+

Le lendemain les plateaux ont reçu 3 couches d'huile V33 "barrière étanche salle de bain" avec un égrainage après la première couche.

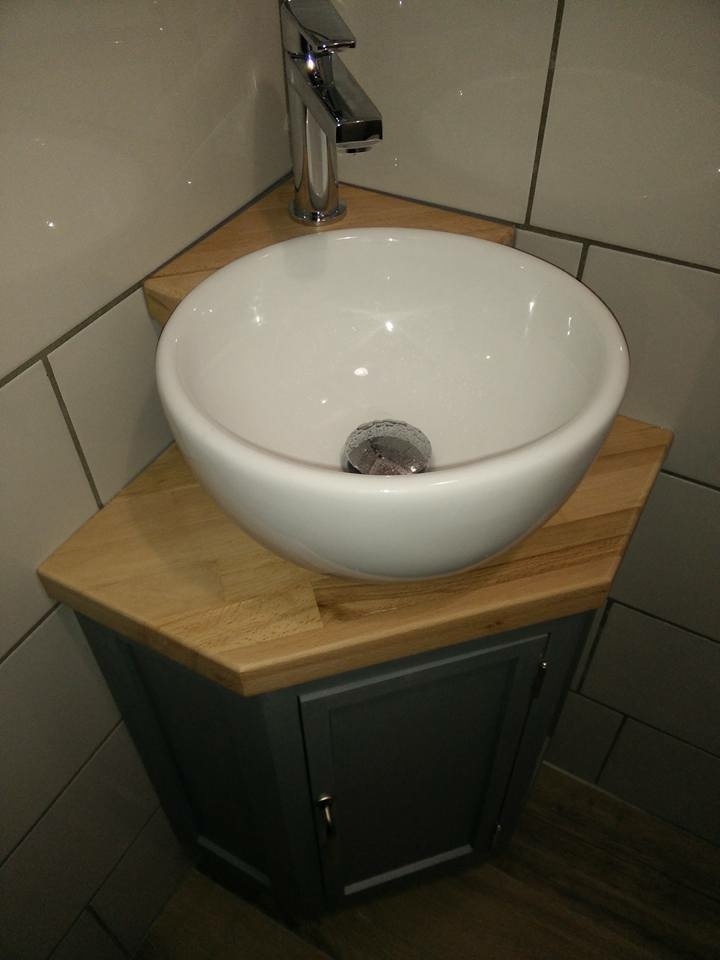

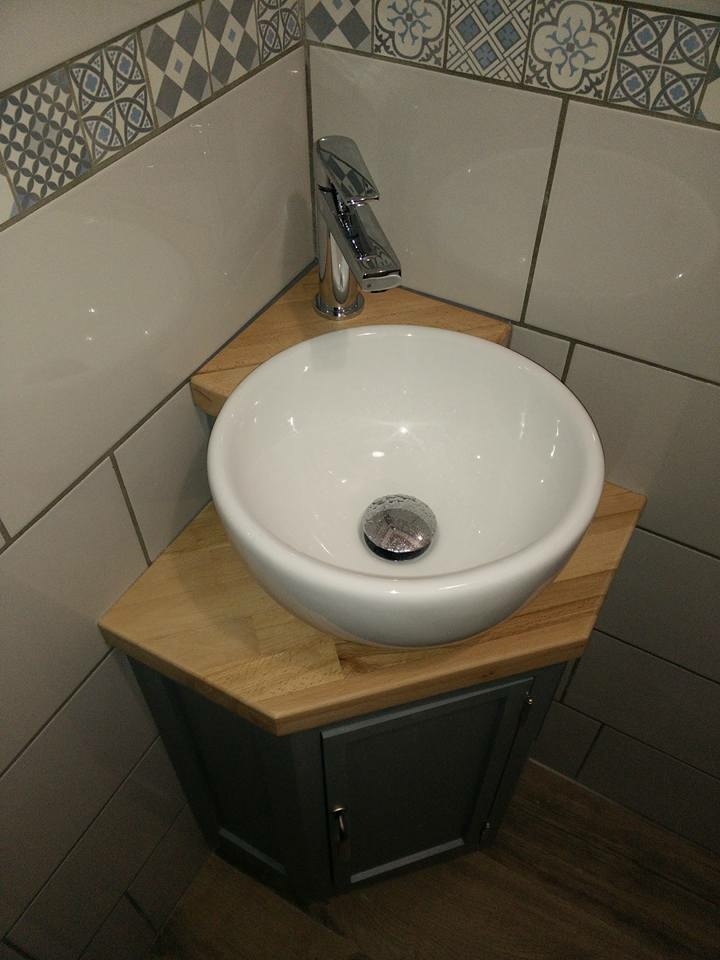

Le mitigeur est monté puis raccordé. Je dois dire que je ne m'attendais pas à une telle difficulté pour aller serrer les deux écrous qui tiennent le mitigeur en place. Il faut des mains de dentiste ou de proctologue, enfin des gens habitués aux endroits peu accessibles. Je suis personnellement plus du coté bûcheron de l'échelle de grosseur et j'ai souffert une bonne demi-heure pour y arriver.

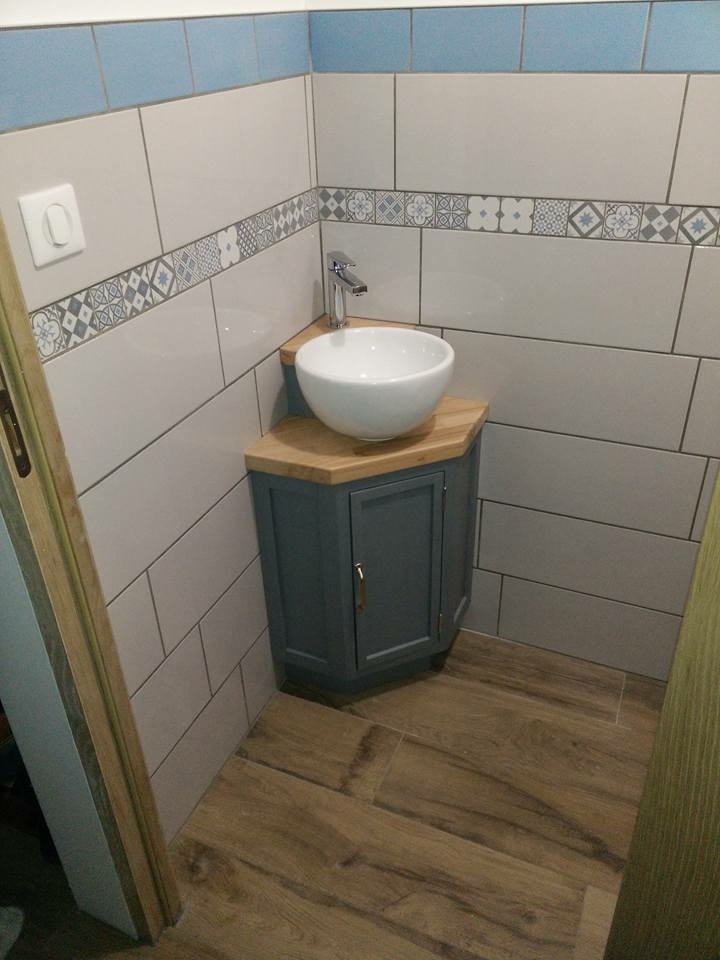

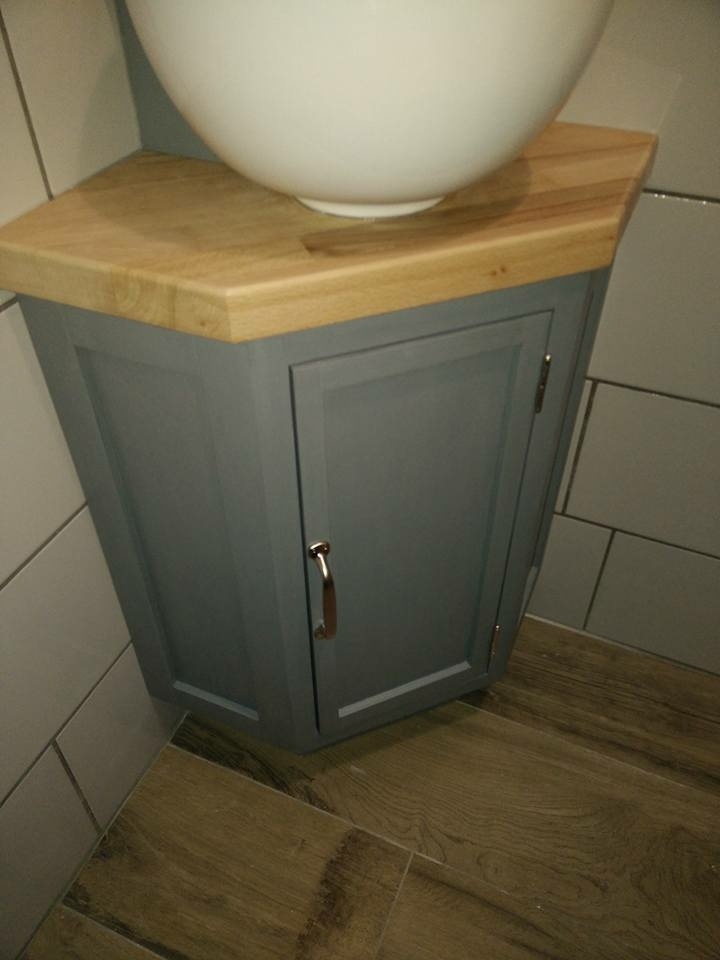

Finalement une étagère intérieure à mi hauteur et un aimant pour maintenir la porte ont été ajoutés.

+

+

+

+

+

+

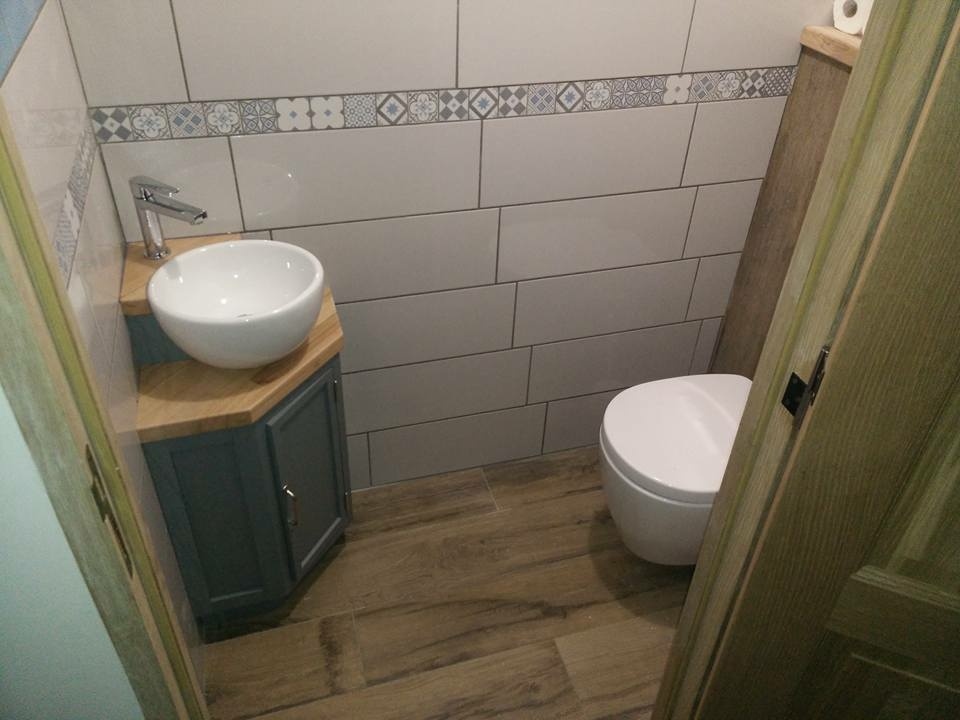

J'ai pris beaucoup de plaisir à réaliser ce petit meuble qui mine de rien a demandé pas mal de temps, ce n'est pas la taille qui compte !
J'y ai appris pas mal de nouvelles choses :

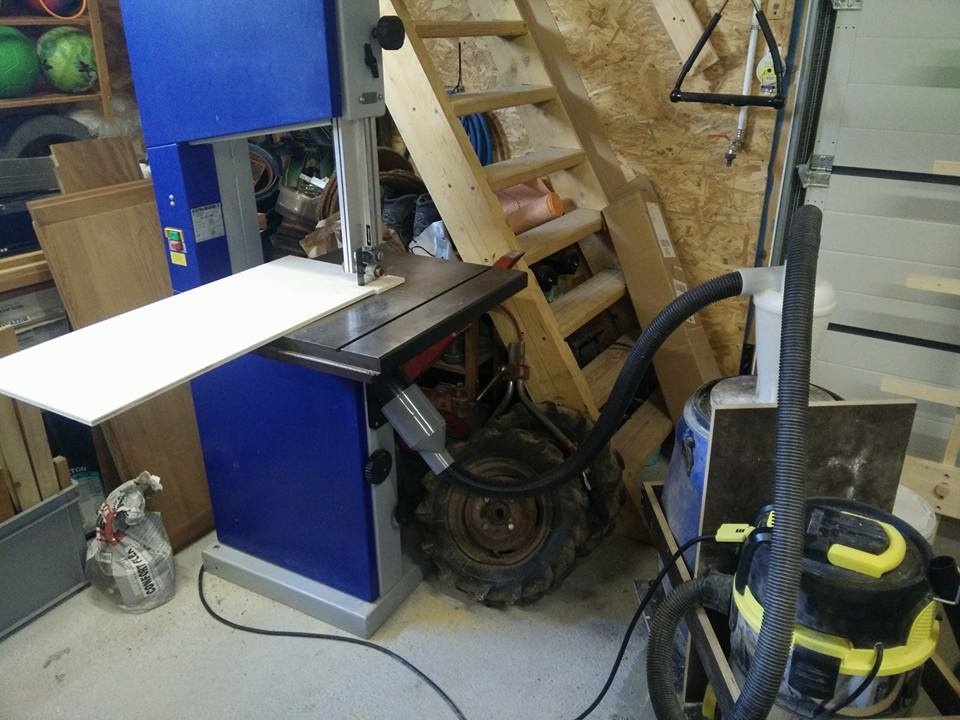

j'ai mis en route ma scie à ruban et j'ai appris à la régler par la même occasion.
j'ai enfin construit un guide digne de ce nom pour ma table de défonceuse.
nous avons enfin un deuxième point d'eau au rez de chaussée sans être obligé de monter à l'étage pour se laver les mains. (emménagement récent)

Merci de m'avoir suivi jusqu'ici, le plan est dispo sur le site si vous êtes intéressé.

Bons copeaux !
