la mouette

Amélioration Kity 616

Amélioration Kity 616
+

La table de ma Kity 616 étant trop étroite pour faire de grande pièce, je me suis lancé dans l'agrandissement de la table.
Quitte à améliorer la machine autant faire un plateau coulissant style scie à format bien que cela n'en est pas une.
Contrainte du projet faire un système démontable (Kity 616 monter sur Table Combi Kity) et pas trop lourd pour pouvoir le bouger seul !

Liste des articles

Mis à jour

Partager

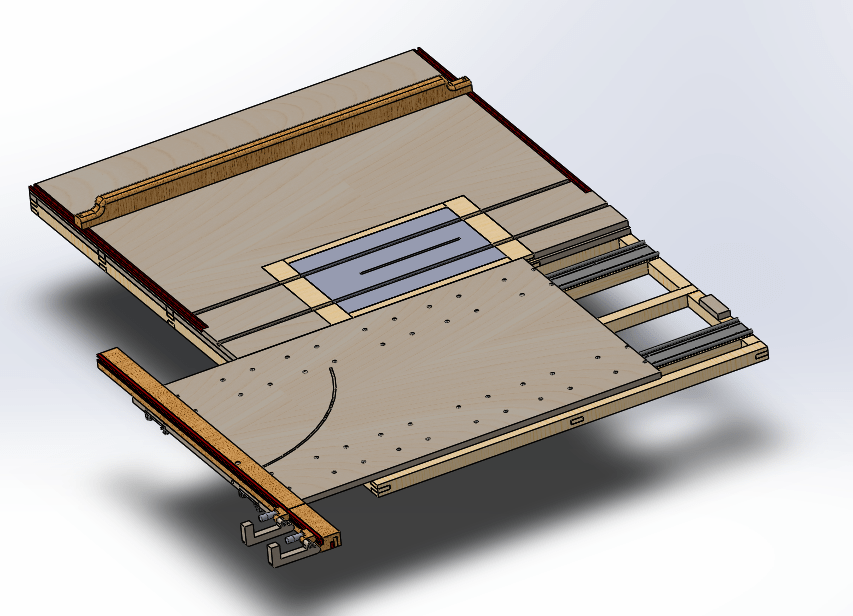

Vue d'ensemble

Petite vue d'ensemble du projet

Publié Mis à jour

Partager

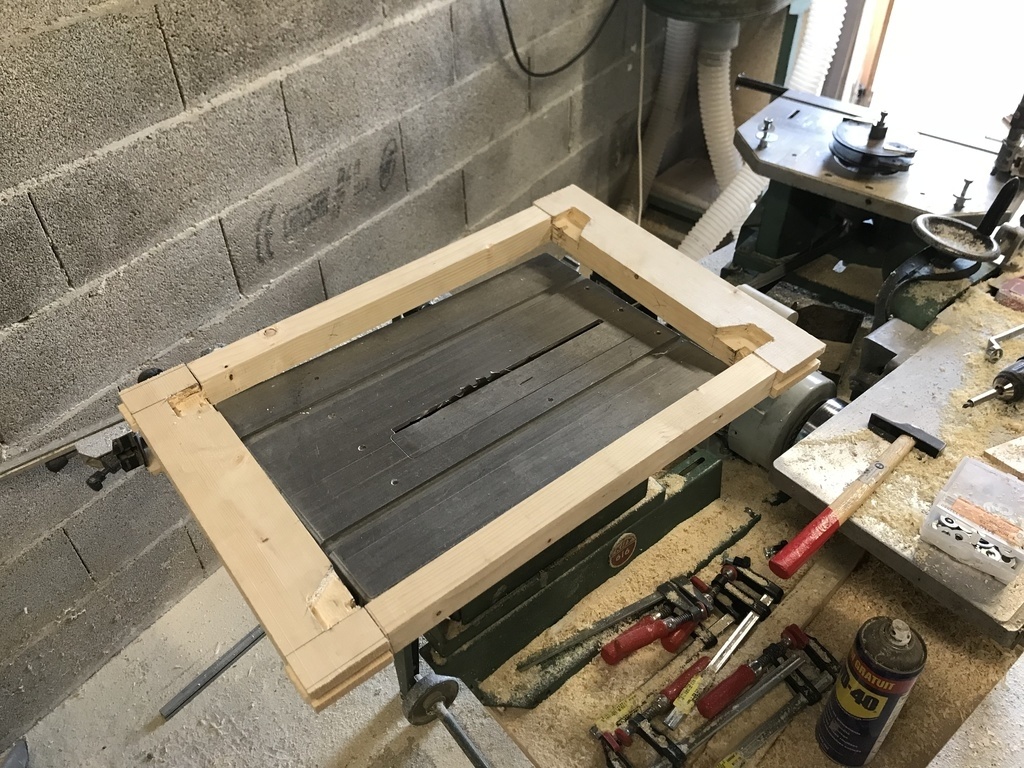

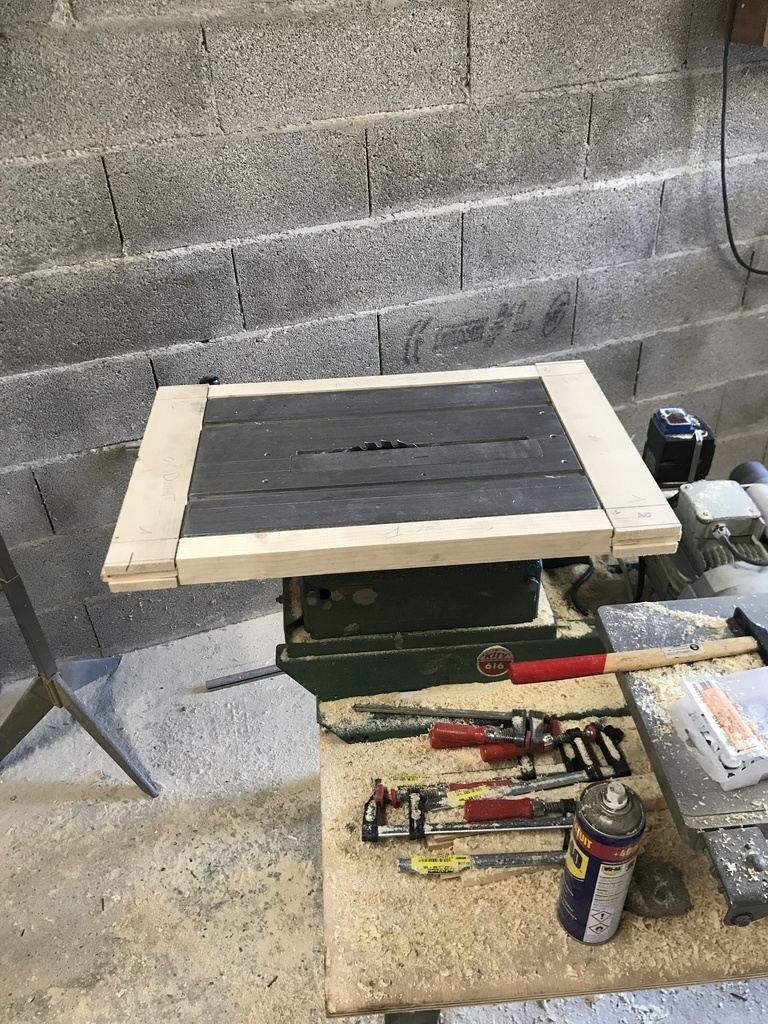

Châssis de centrage

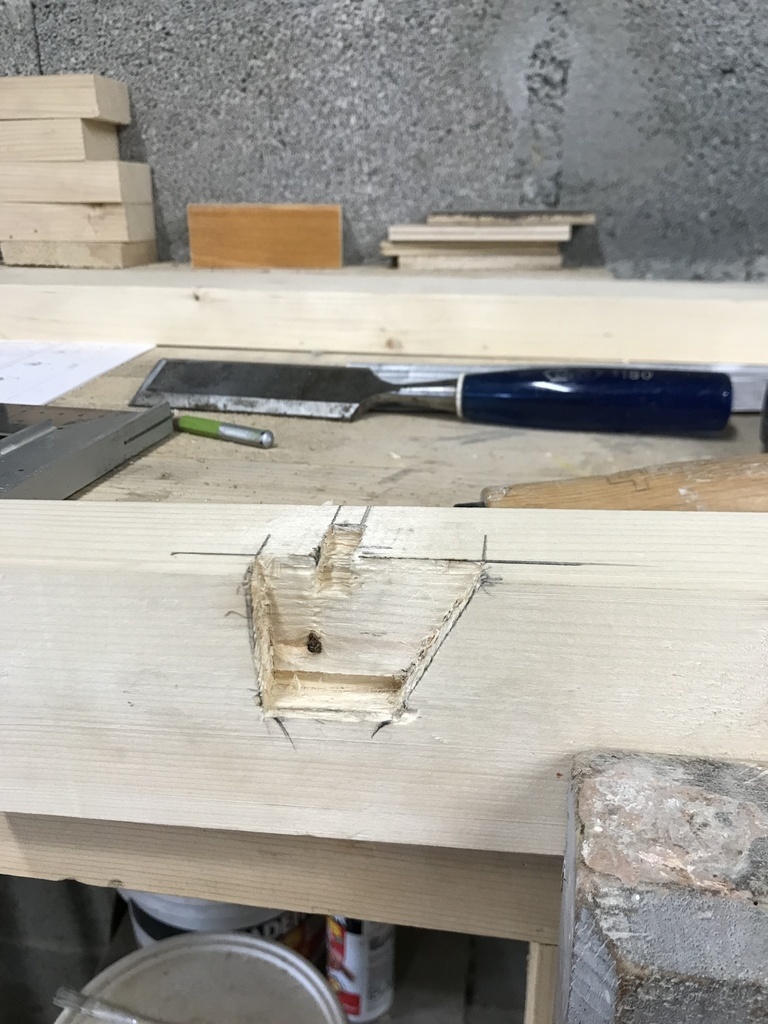

Pour avoir une précision , il a fallu que je fabrique un châssis ajusté sur ma table.
Des heures a jouer du ciseau à bois!

Publié Mis à jour

Partager

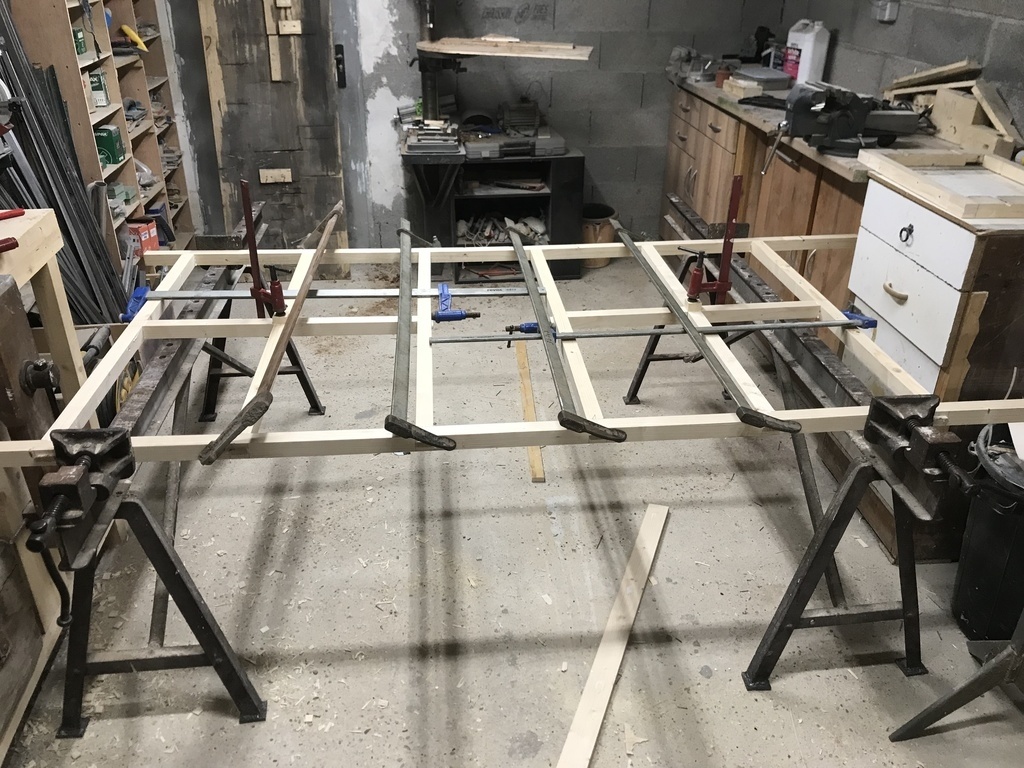

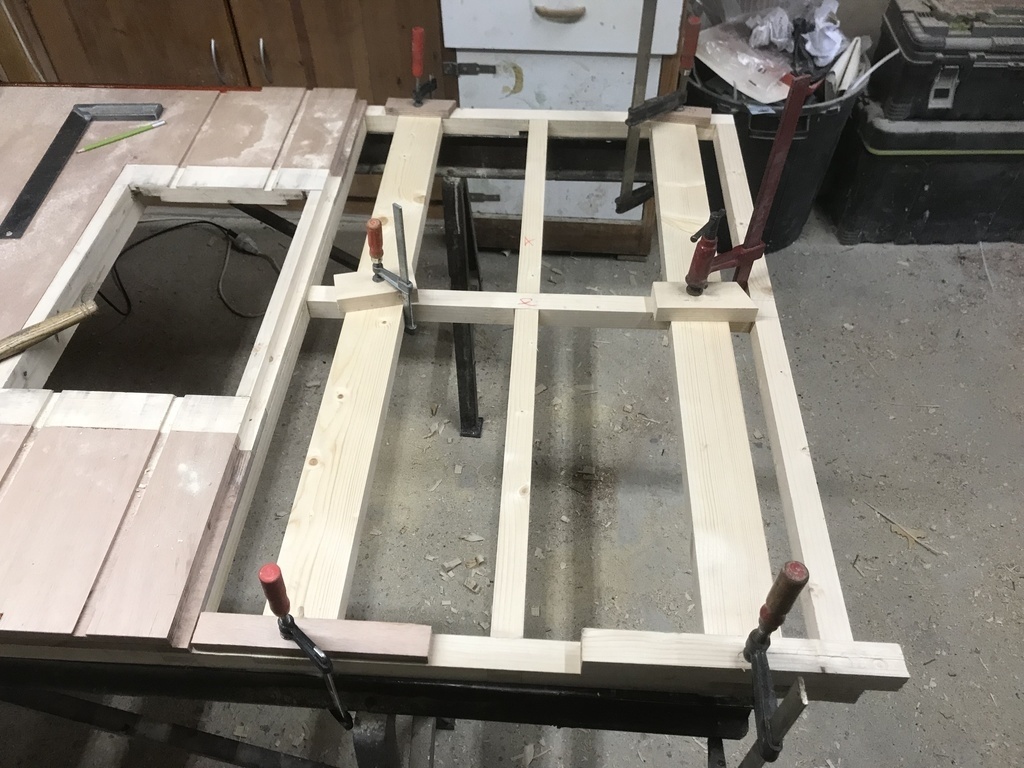

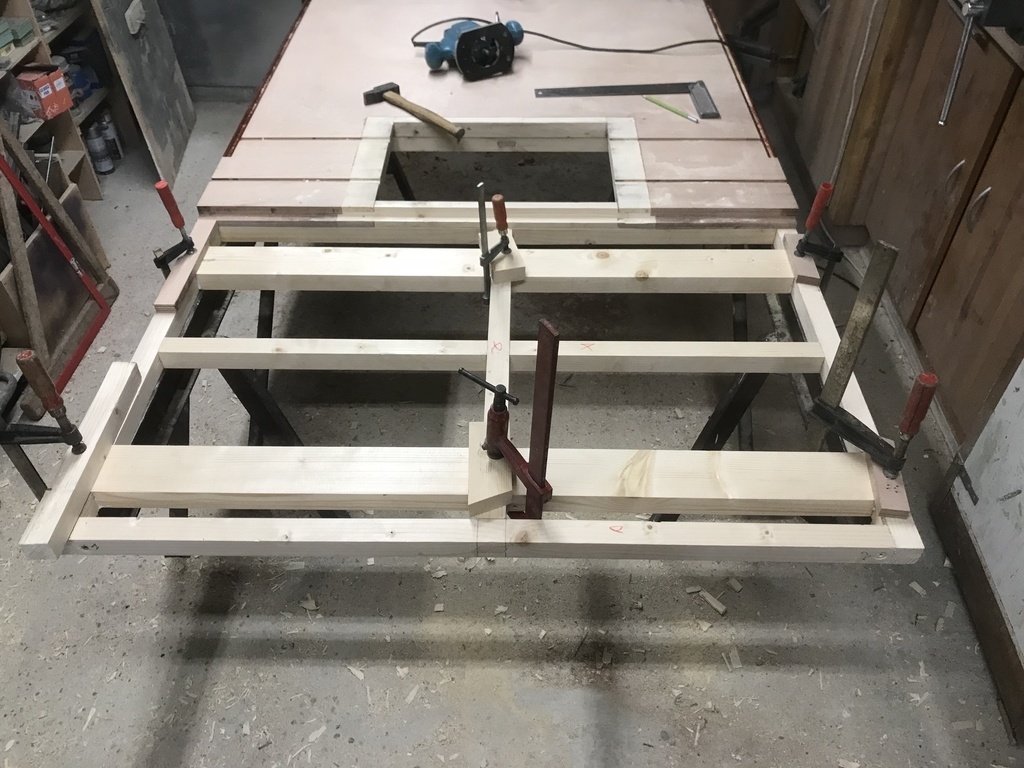

Châssis Table

Fabrication du deuxième châssis.
Celui là supportera tout table fixe, table mobile, guide ......

Publié Mis à jour

Partager

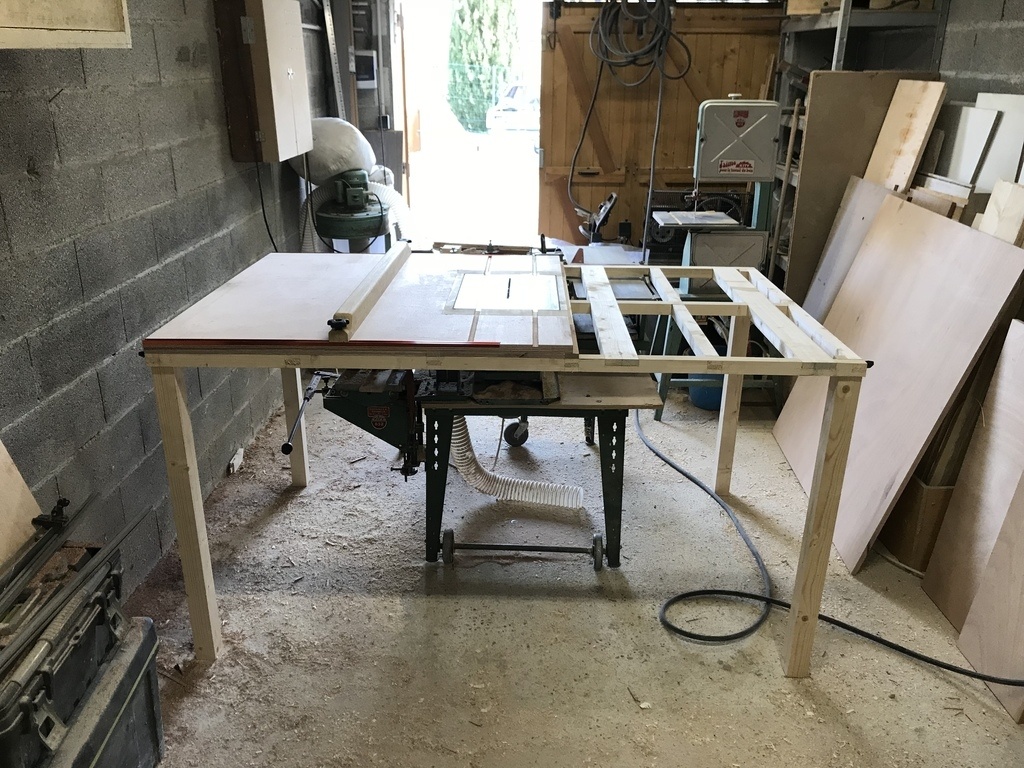

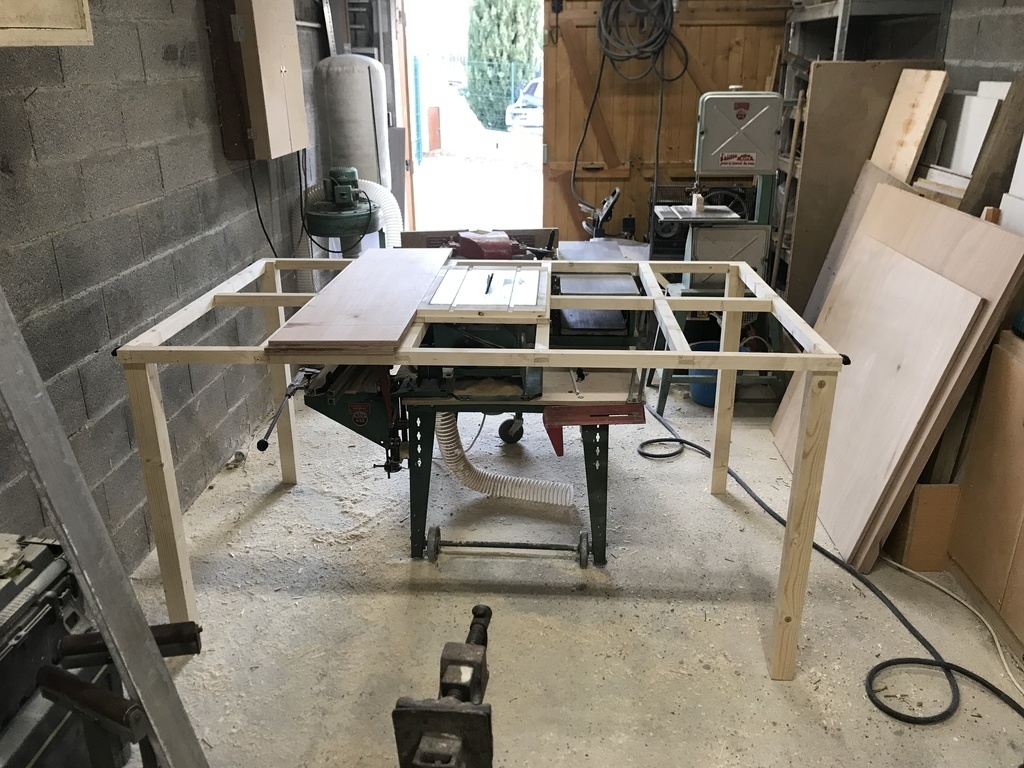

Ajustement des deux Châssis

Une fois mes deux châssis terminés , je les ai vissés ensemble en m'assurant que tout été bien d’équerre.
j'ai fabriqué des pieds que j'améliorerai par la suite.

Publié

Partager

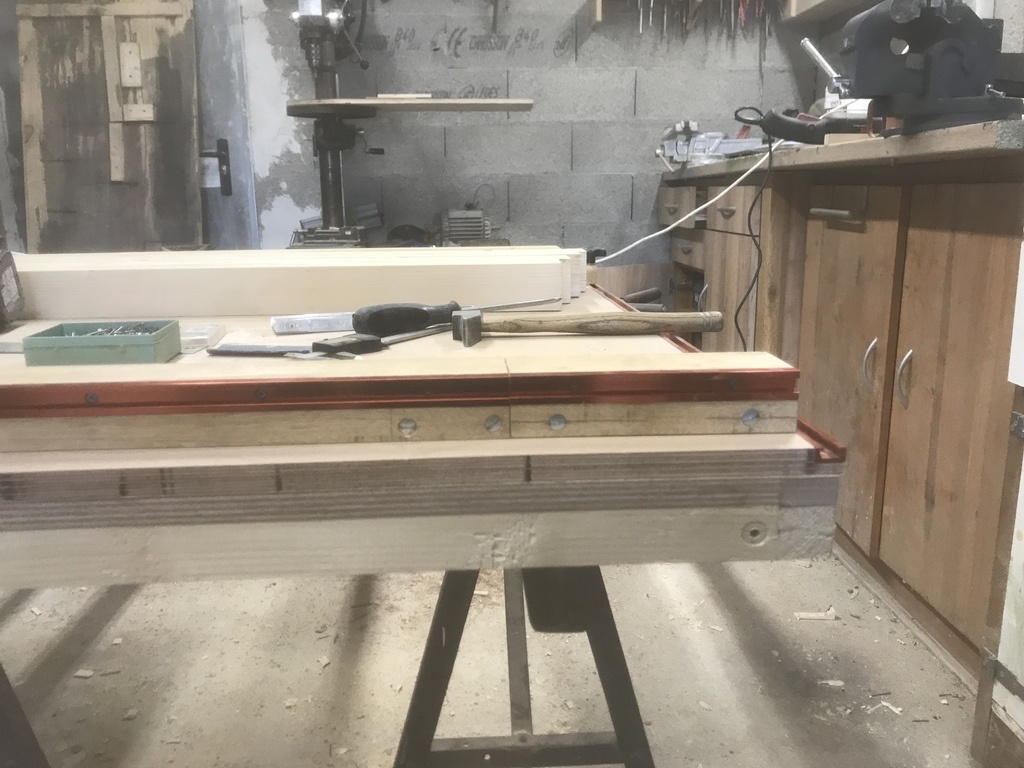

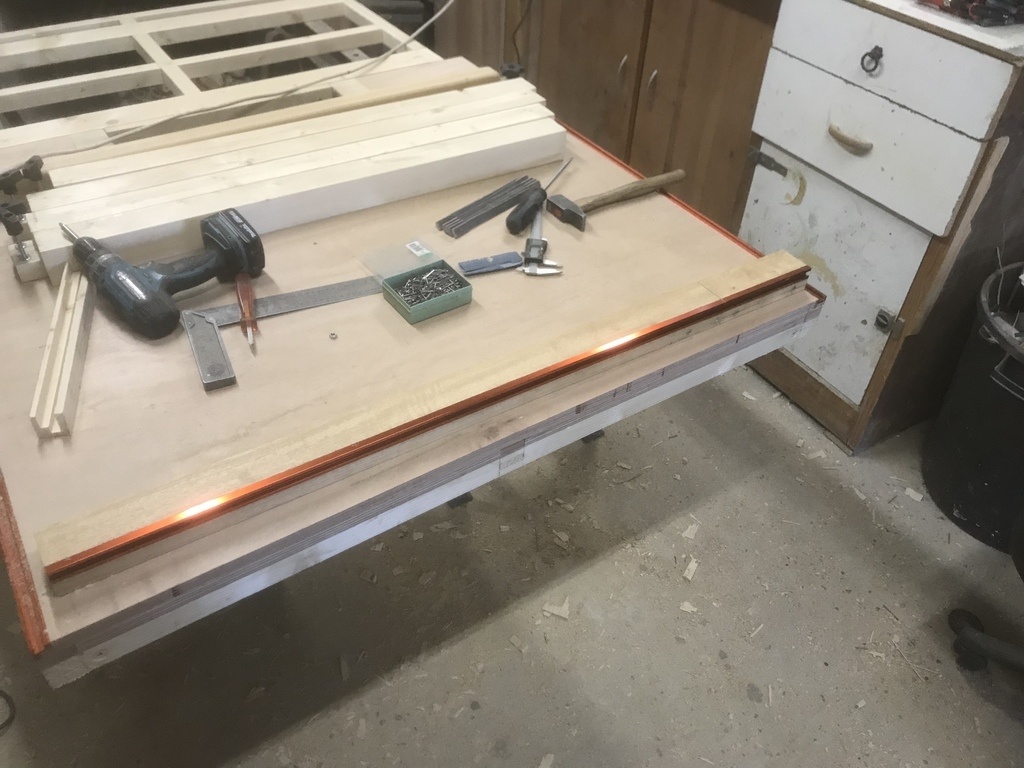

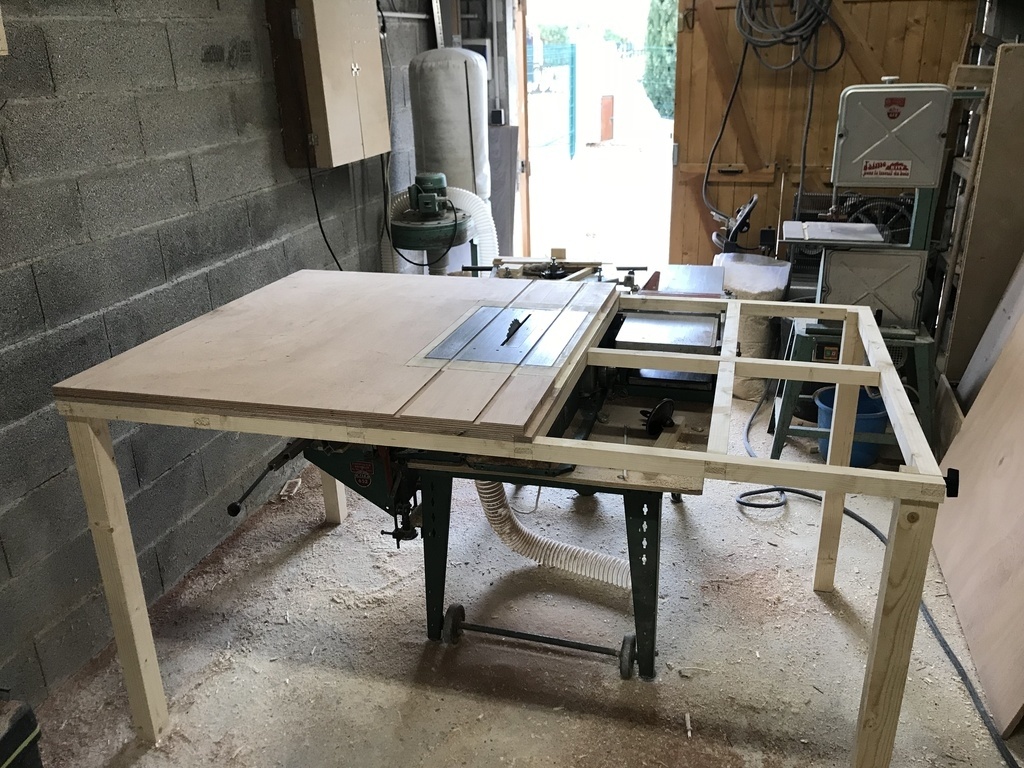

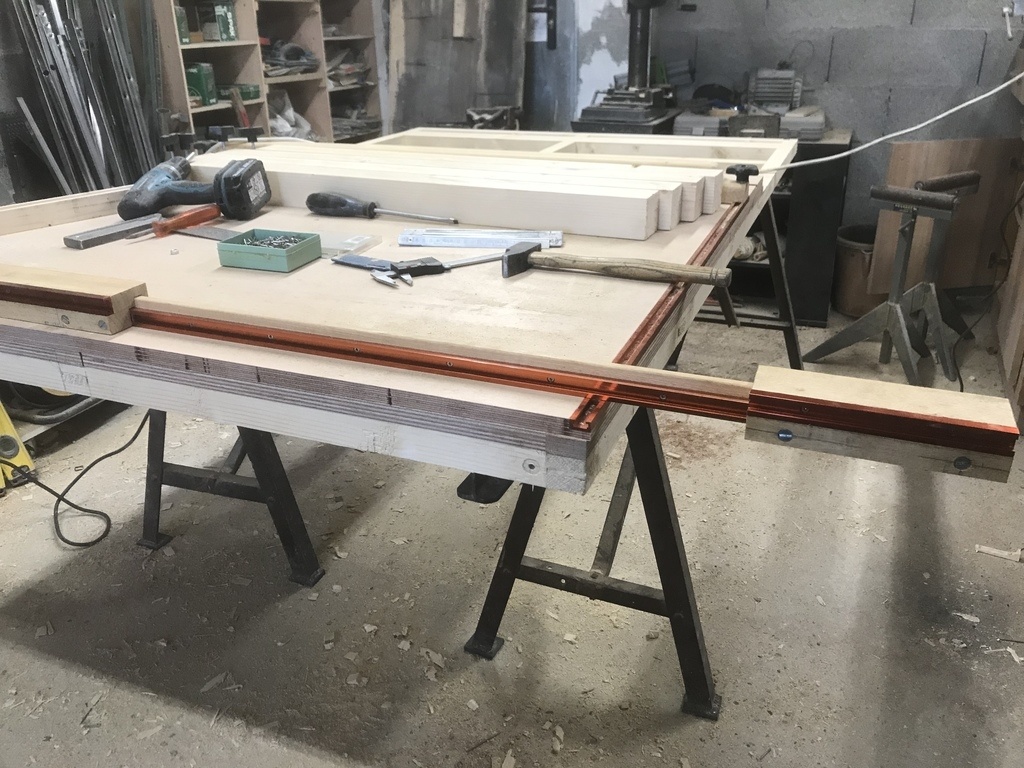

Table Fixe

Fabrication de la table fixe en contreplaqué de 18.
il a fallu que je cale dessous avec des bandes de contreplaqué de 18 pour rattraper de décalage entre les deux châssis.
J'en ai profité pour rattraper le petit défaut d’équerrage que j'avais par rapport à ma table.
Puis j'ai prolongé les rainures de la table.
J'ai aussi fait les rainures pour mettre les rail UJK Technology Universal T-Track de chez Axminster.
Ces rails serviront pour le guide latéral.

Publié Mis à jour

Partager

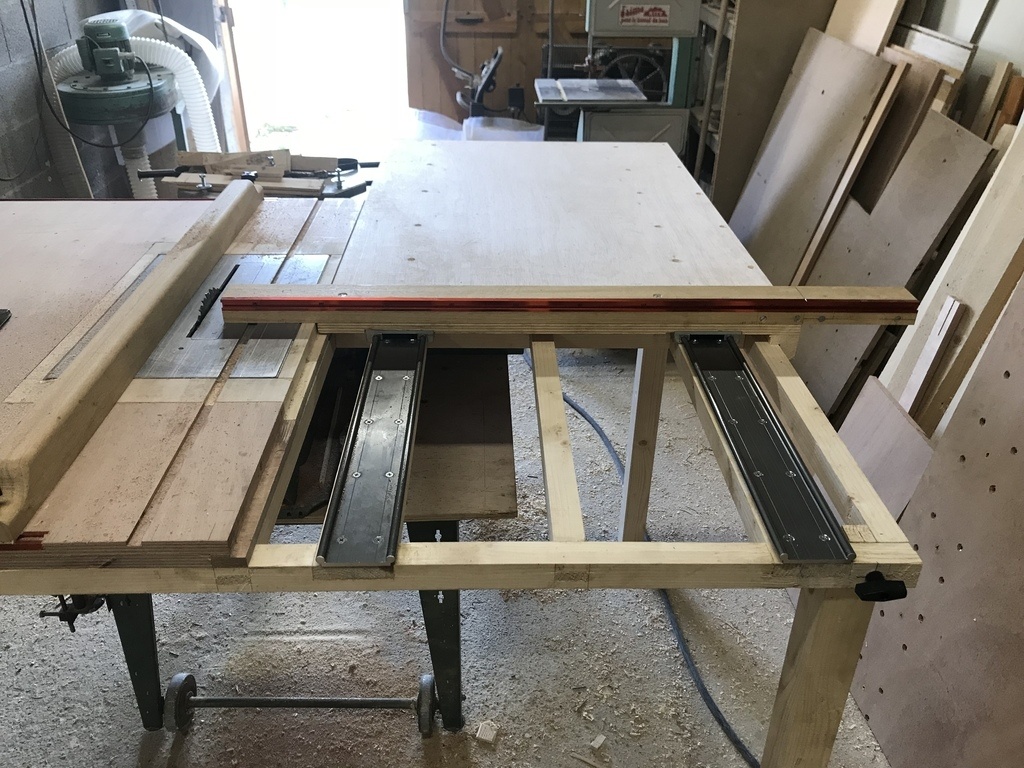

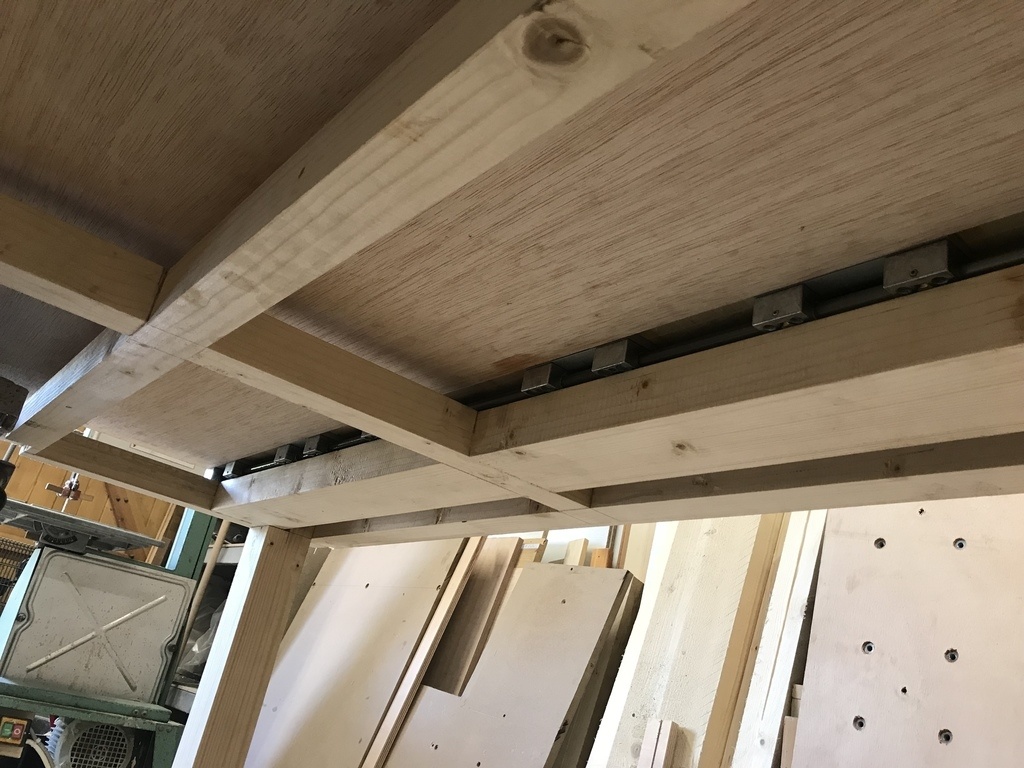

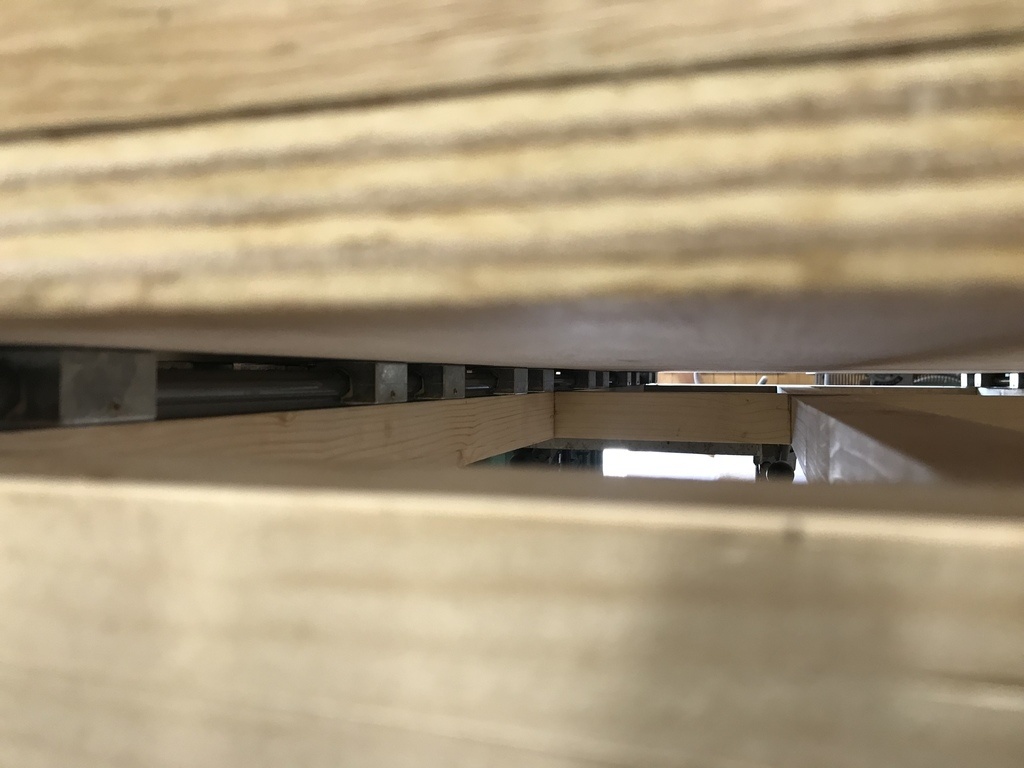

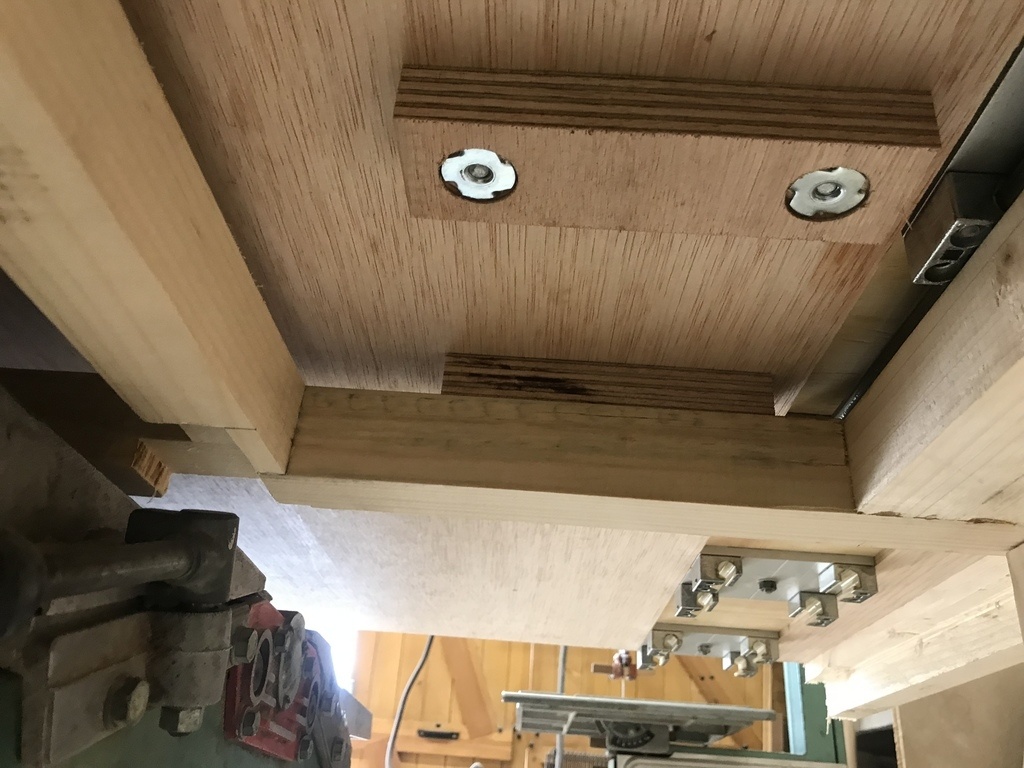

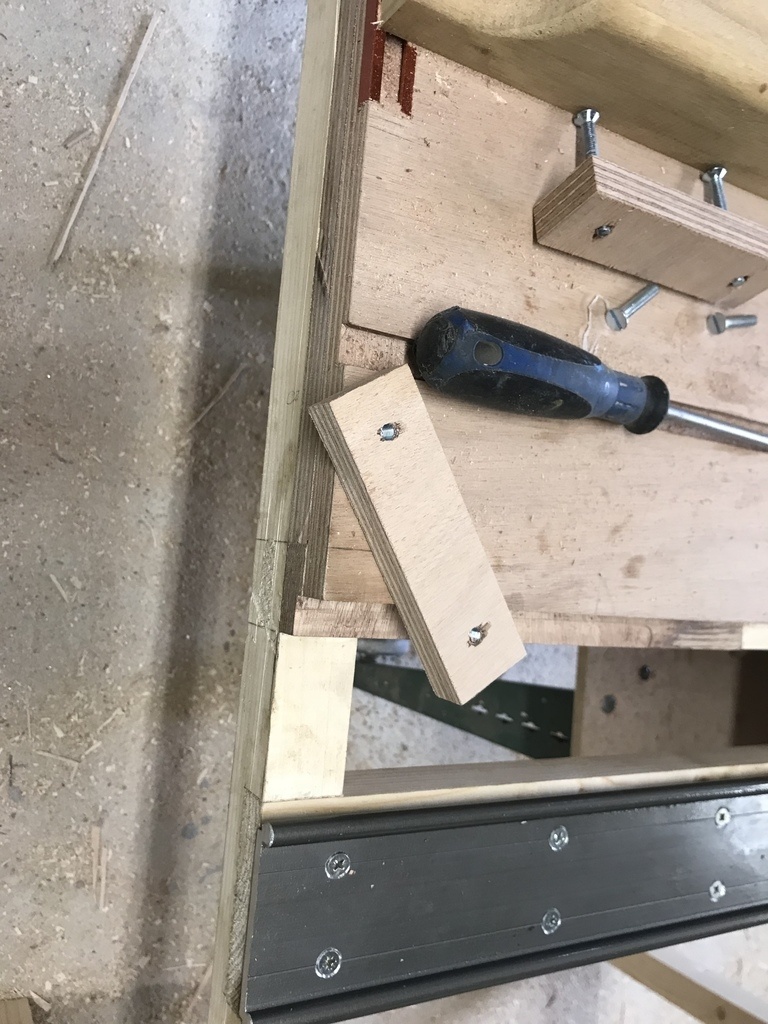

Support Rail Table Mobile

Comme dans tout projet on apporte des améliorations.
J'avais prévu un système de coulisse avec roulement dans une cornière en alu.
Puis au moment de faire les modifications sur le châssis , je me suis aperçu que enlever 1mm à la défonceuse sur un bois qui fait 36mm de large difficile d’être précis.
Du coup j'ai changé le système par un système de rail avec patin.
Plus précisément c'est un guidage linéaire sur rails drylin utilisé sur pas mal de machines outils.
je vous met le lien du fabricant : Igus

Publié Mis à jour

Partager

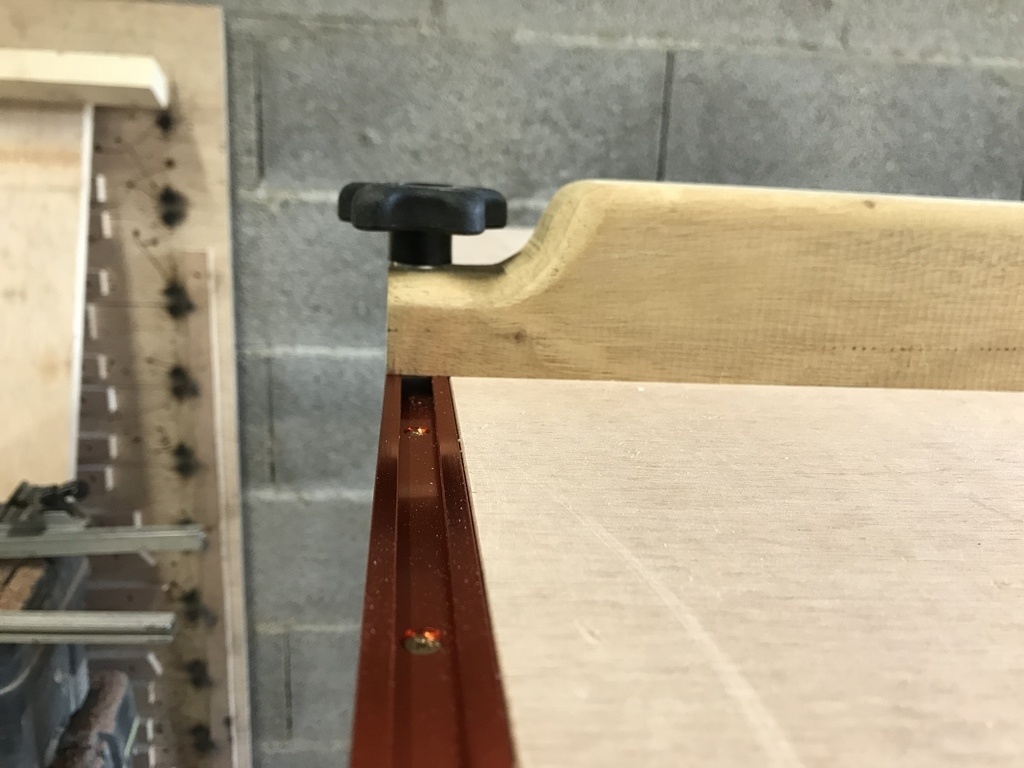

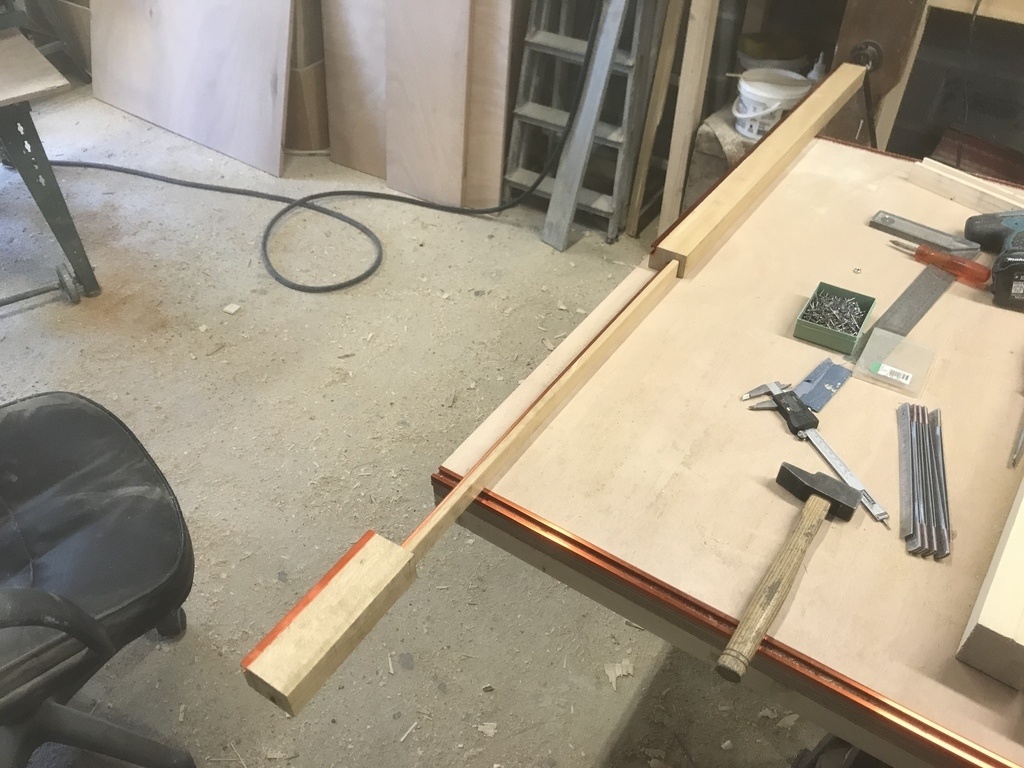

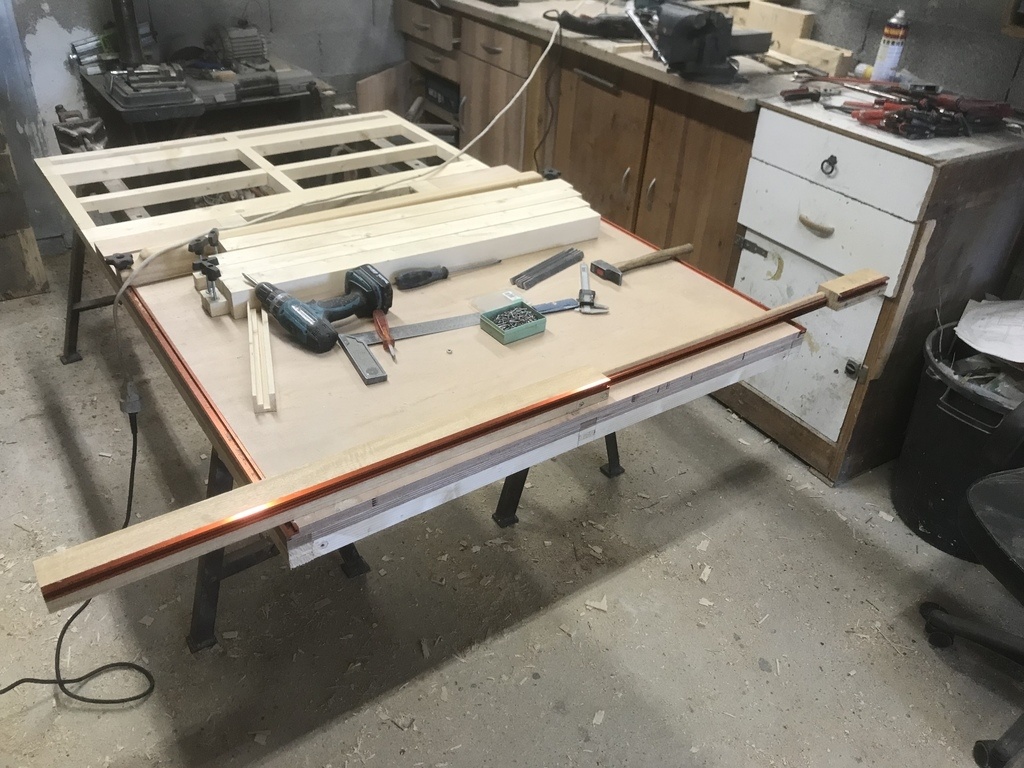

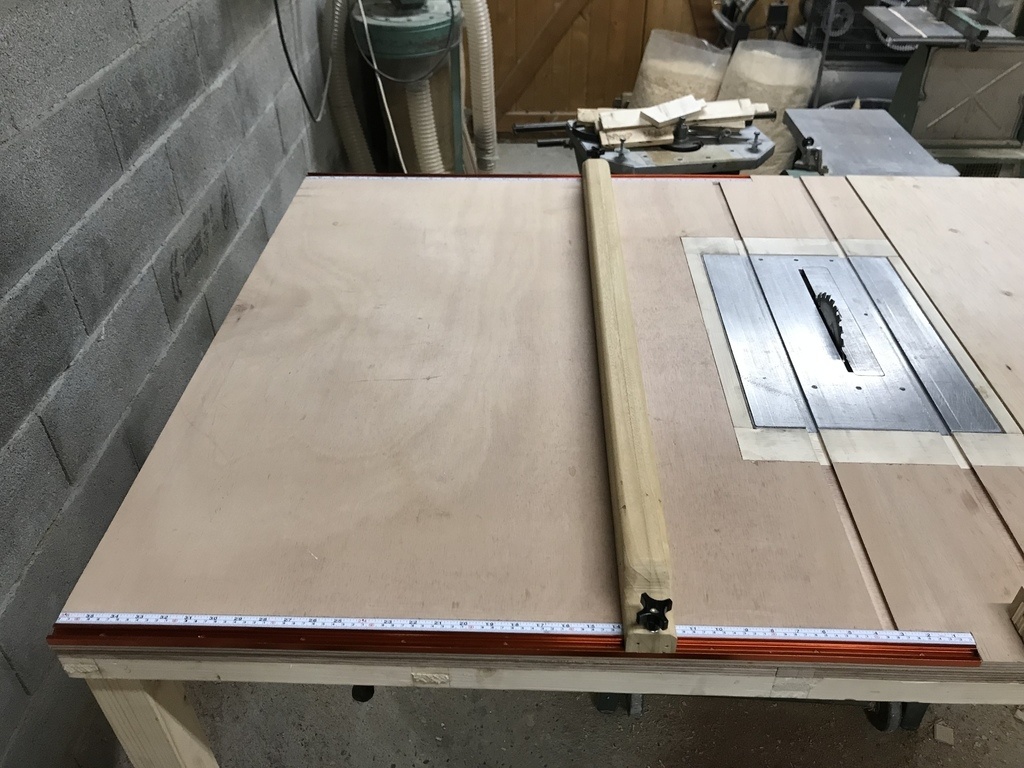

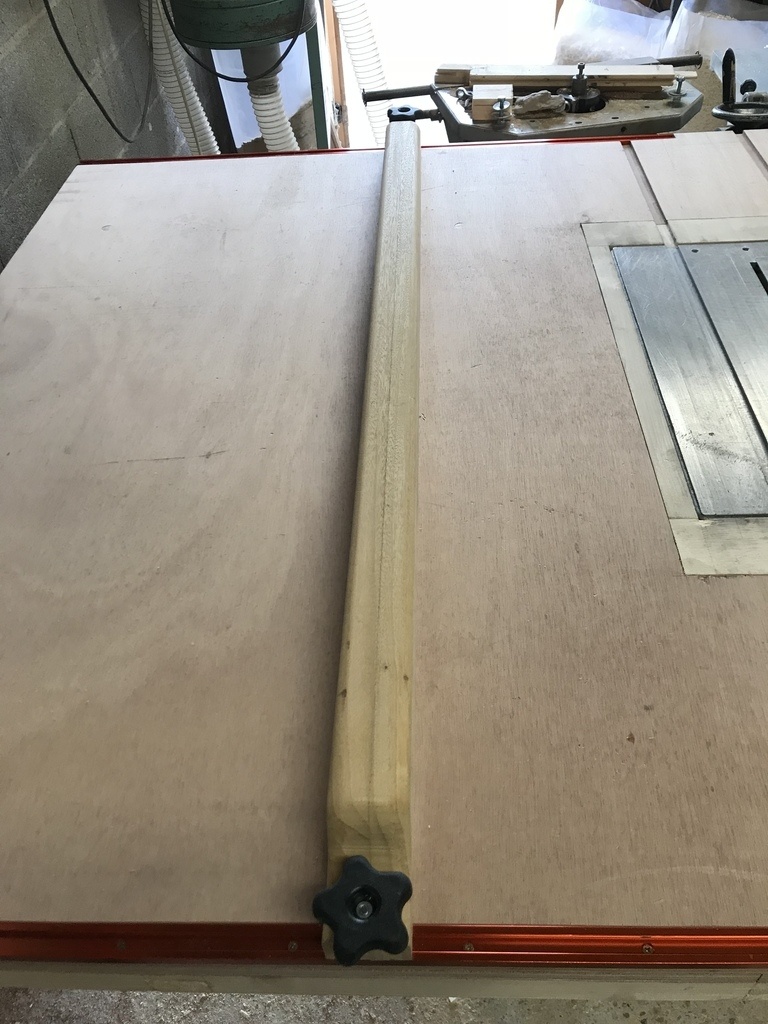

Guide latéral

Fabrication guide latéral
Rien de bien compliqué un morceau de bois et deux trous !

Publié

Partager

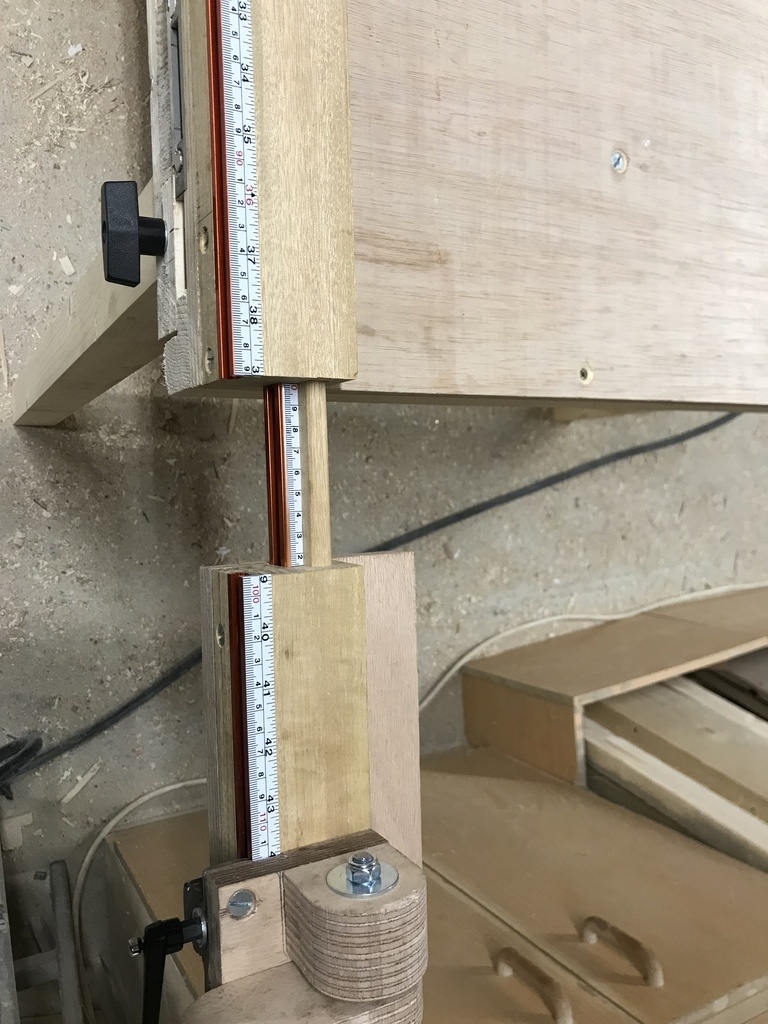

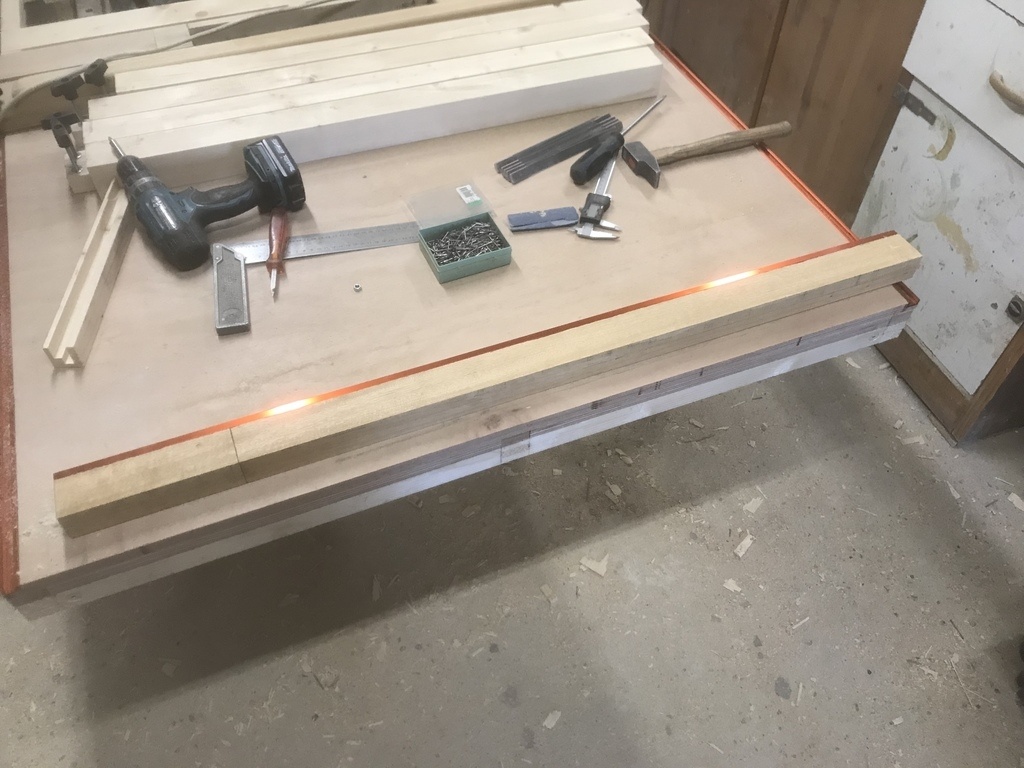

Guide Table Mobile

Guide de la table mobile avec une partie coulissante.
Manque juste à ajouter des règles autocollantes !

Publié

Partager

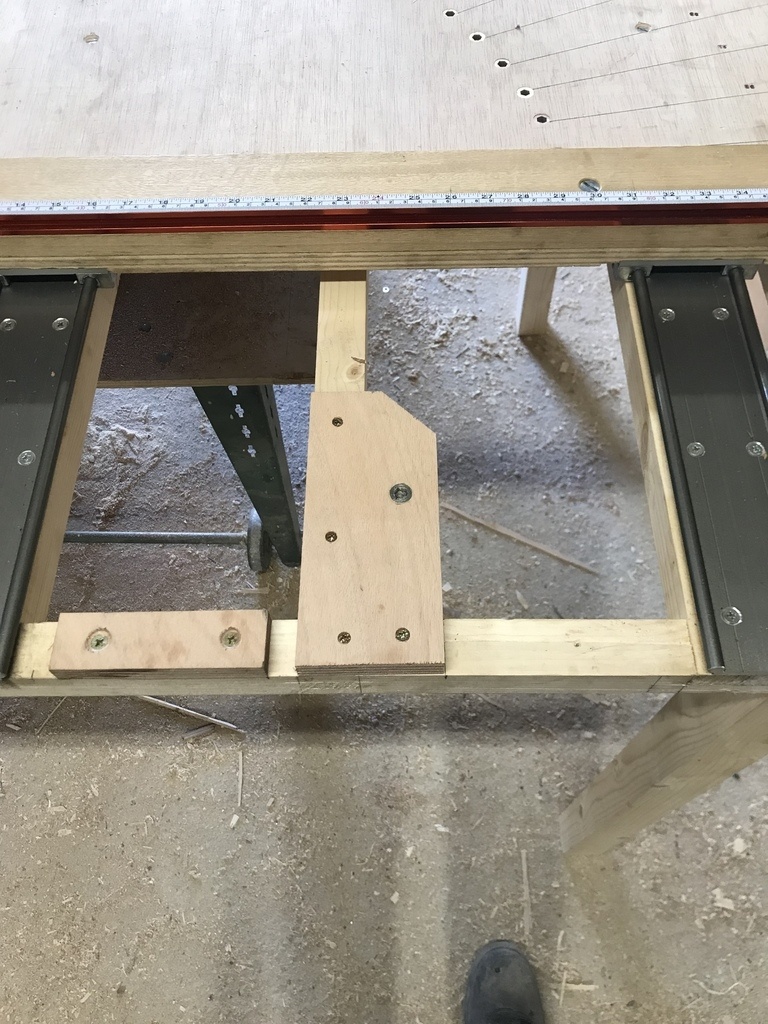

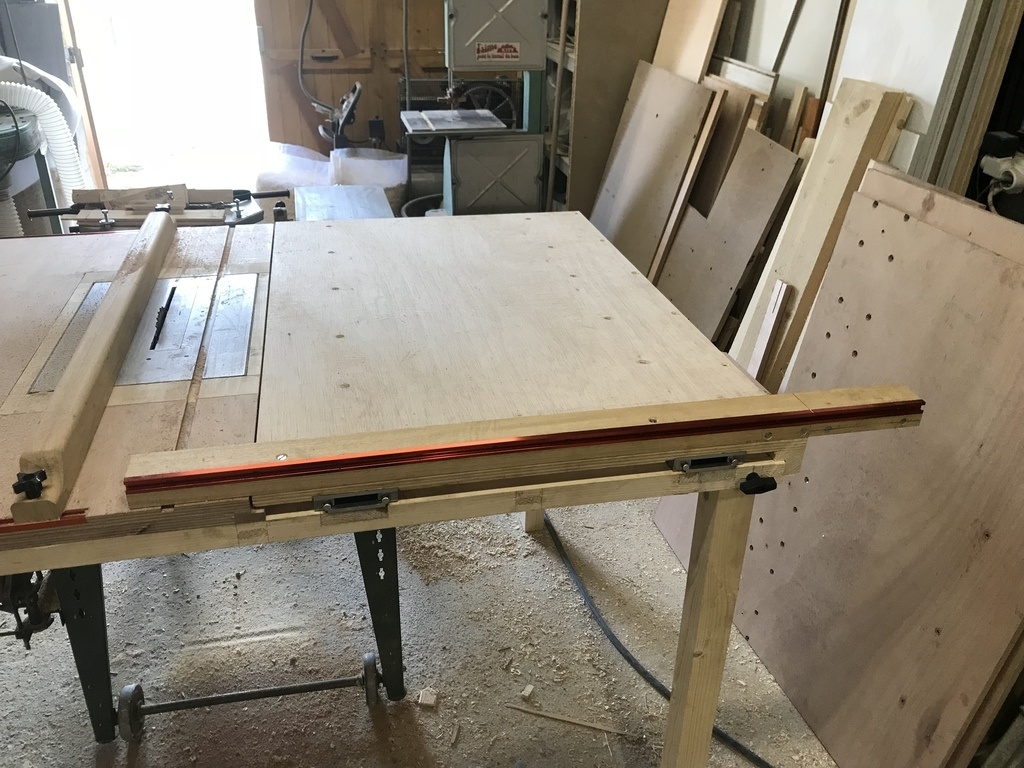

Table mobile

Table mobile à peaufiner

Manque :

  • les butées d’arrêt avant/arrière (fait)
  • doigt d indexage position fixe (fait)
  • réglage des angles(fait)

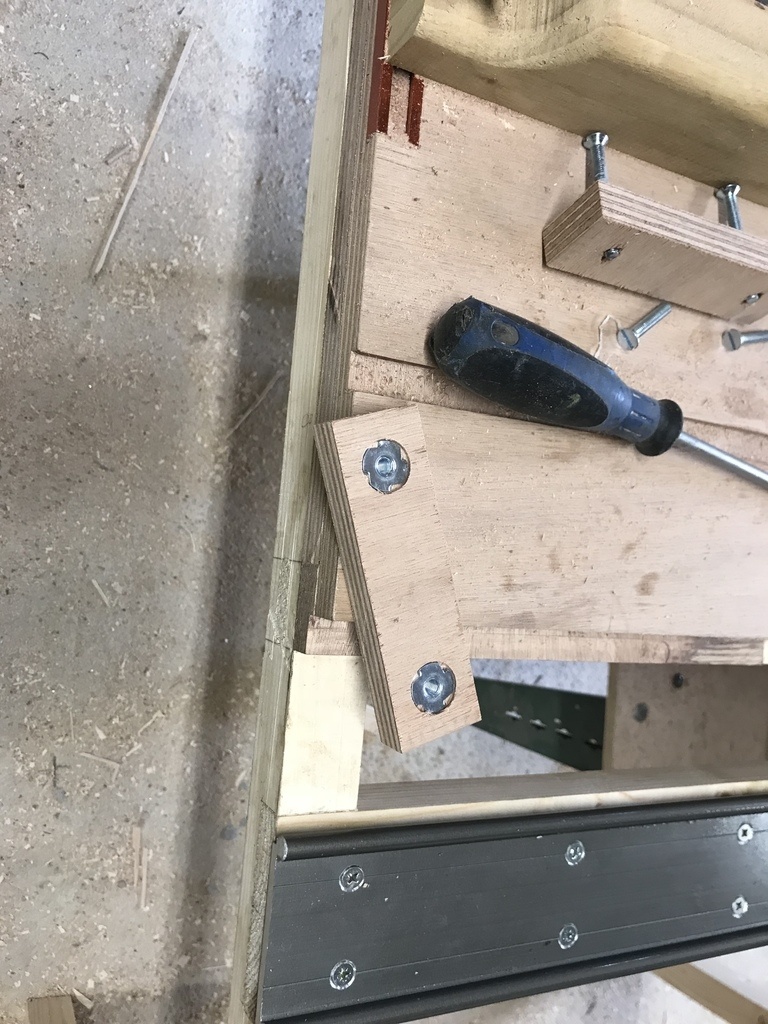

Butée avant/arrière

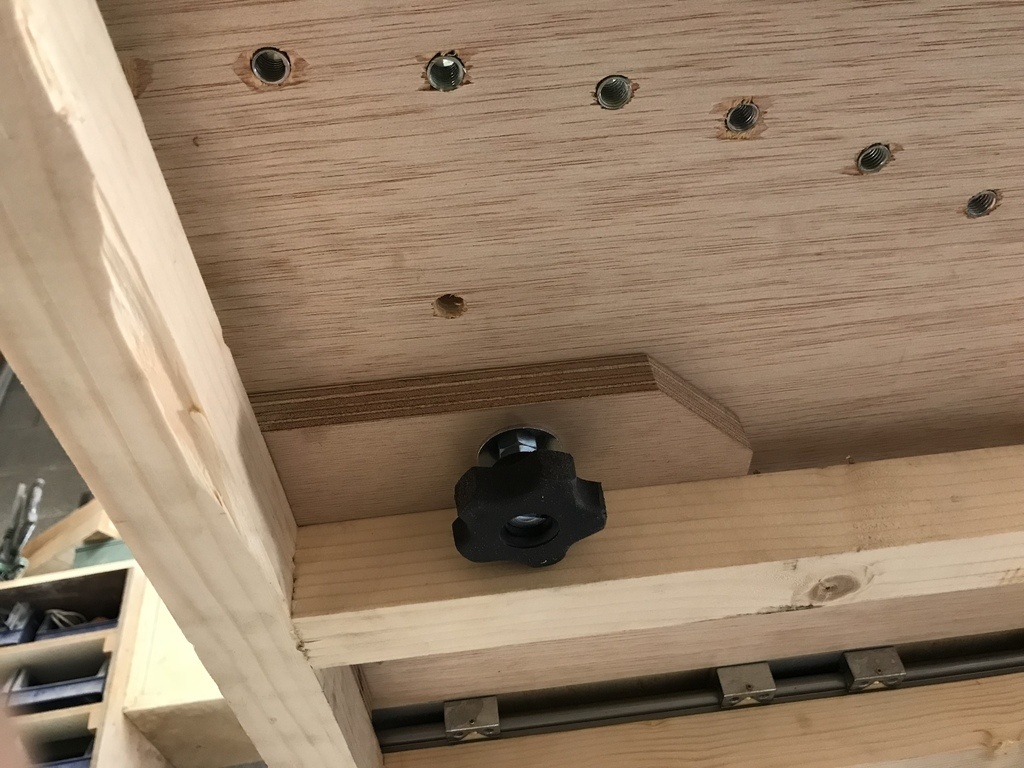

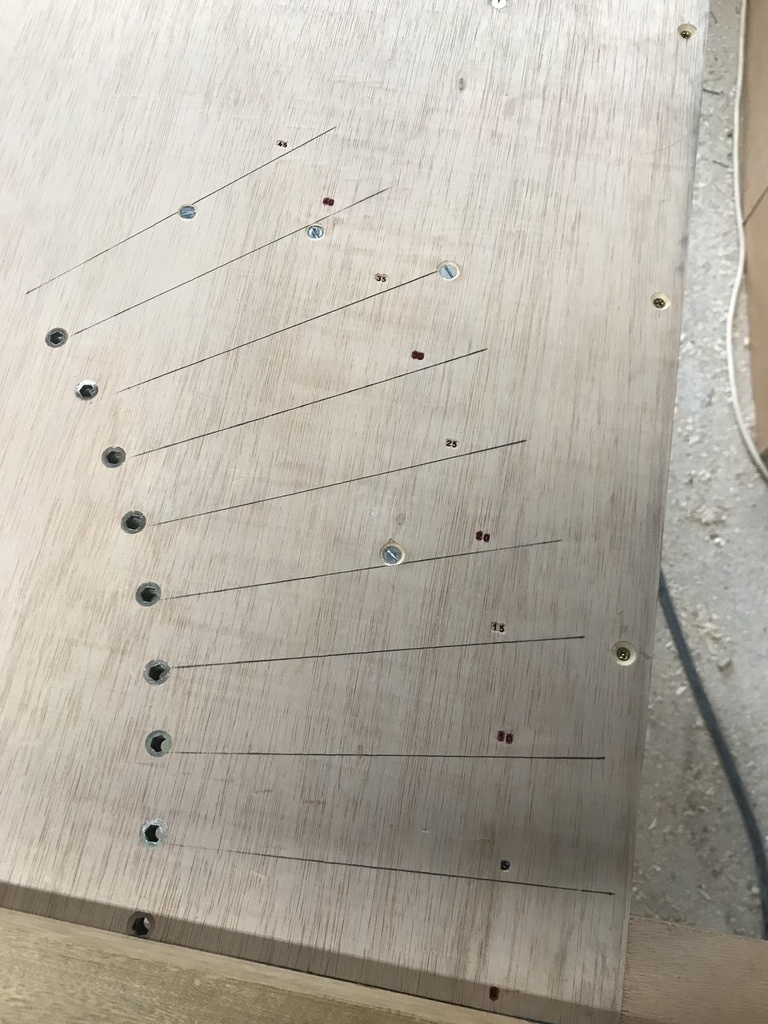

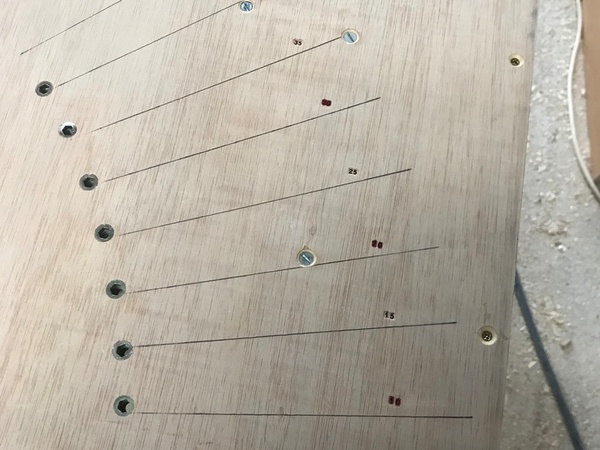

Réglages des angles 0 degrés à 45 degrés

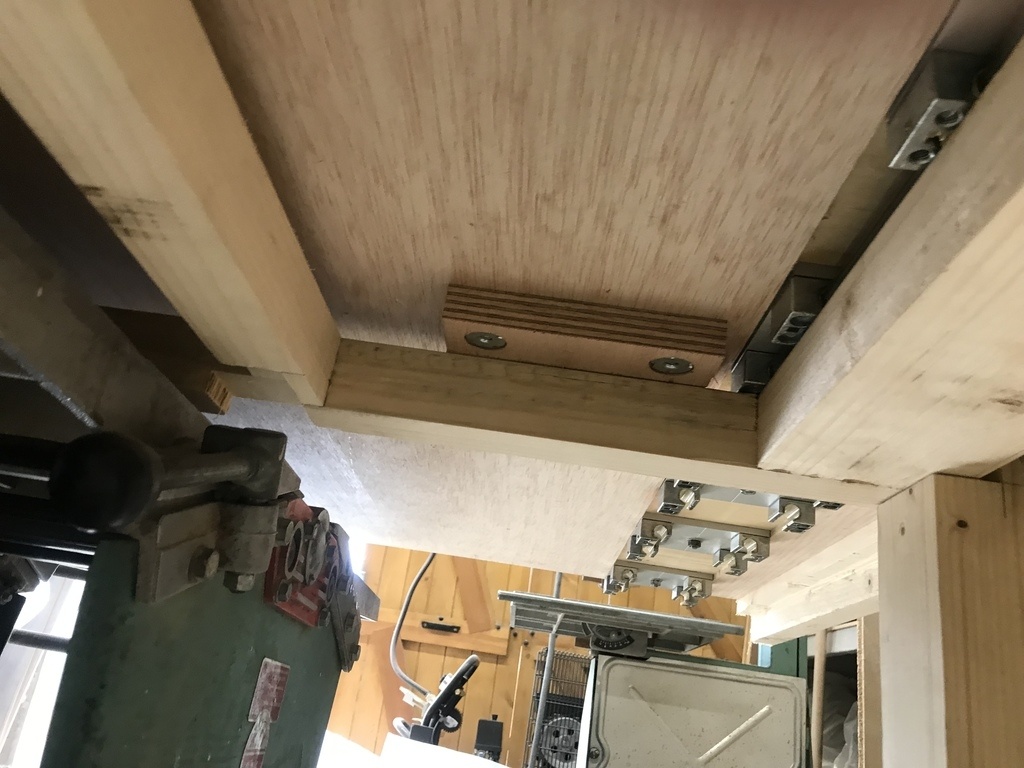

Doigt position fixe

Publié Mis à jour

Partager

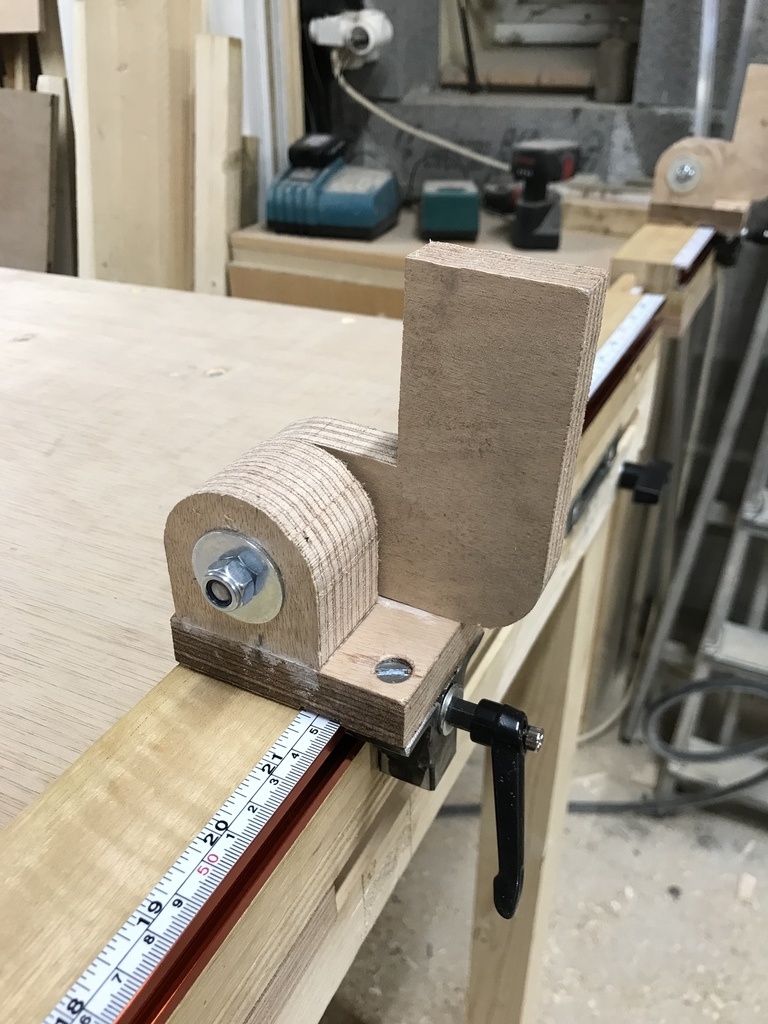

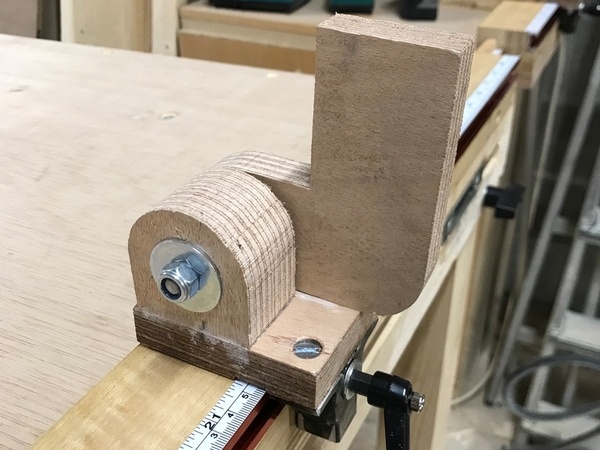

Buté amovible

Buté amovible en contreplaqué de 18mm

Publié

Partager

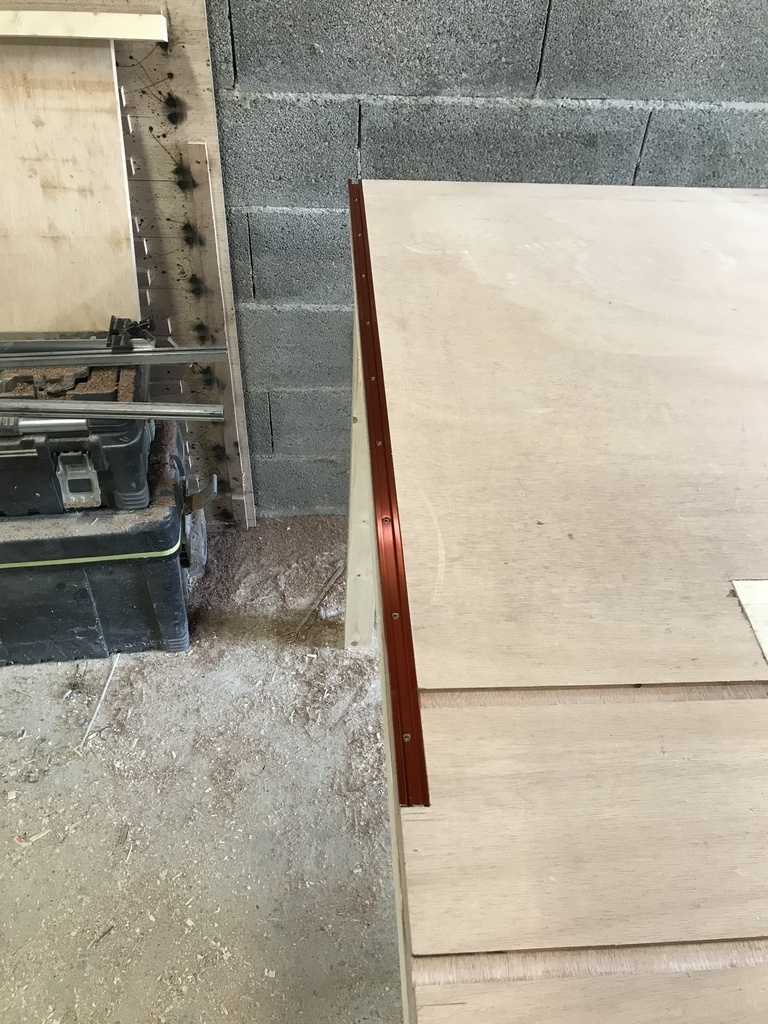

Réglettes graduées

Mise en place de toutes les réglettes graduées

Publié

Partager

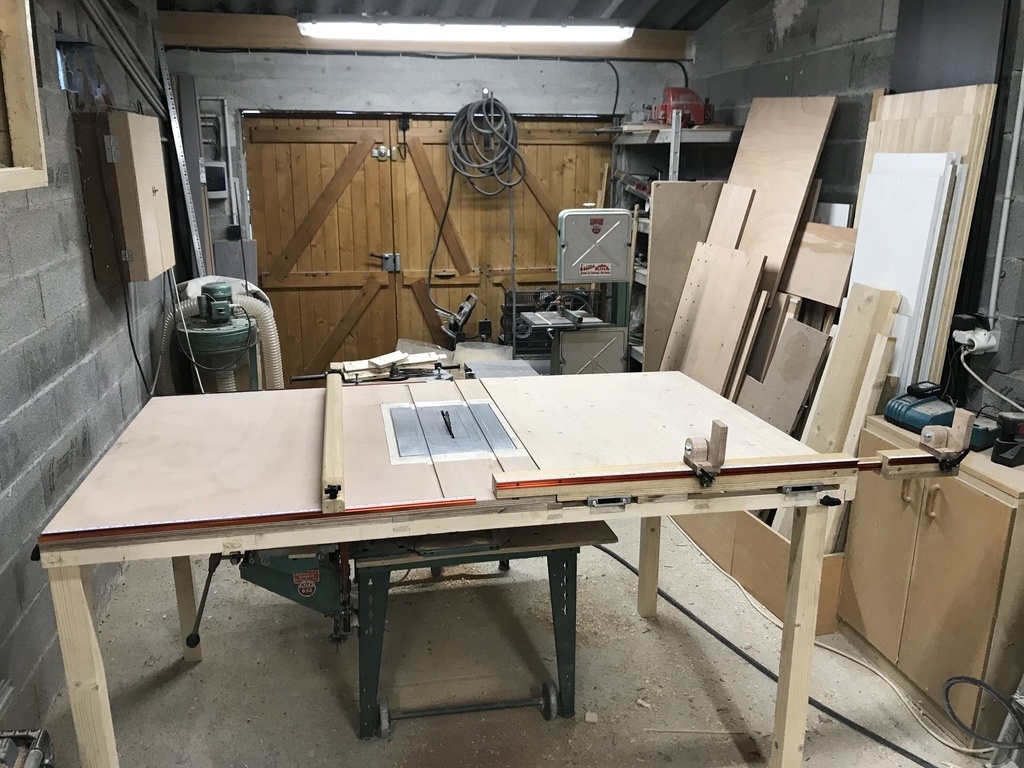

Vue d’ensemble modif

Une petite vue d’ensemble du projet avec toutes les étapes qui ont été faite jusqu’à présent.

Publié

Partager

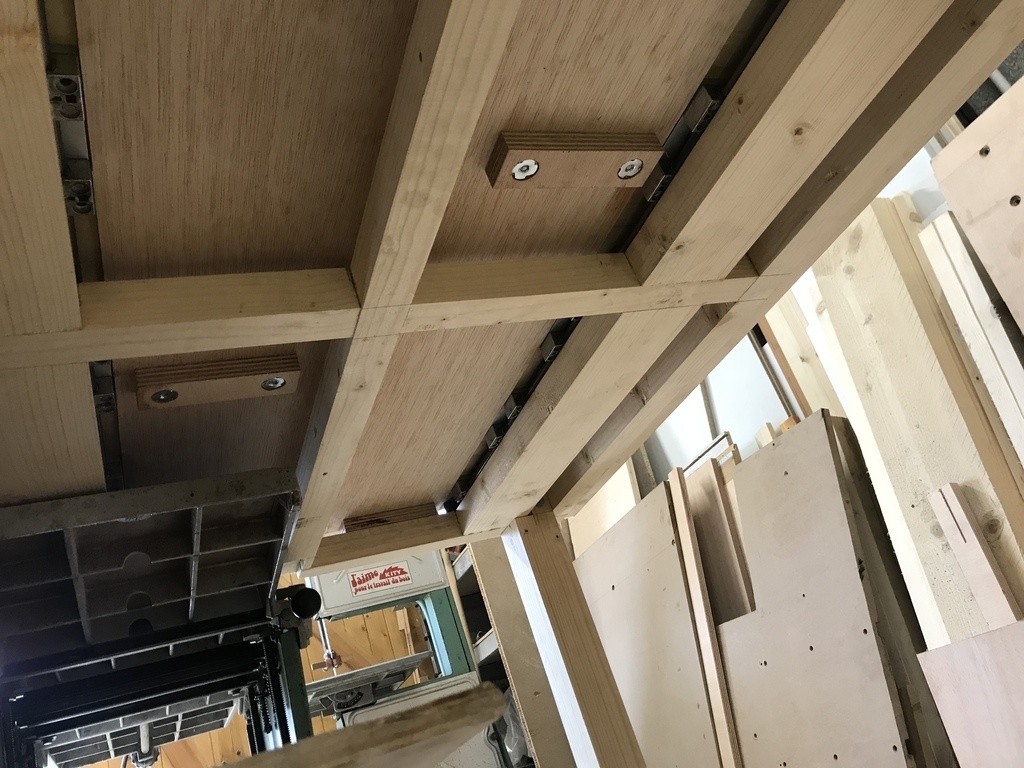

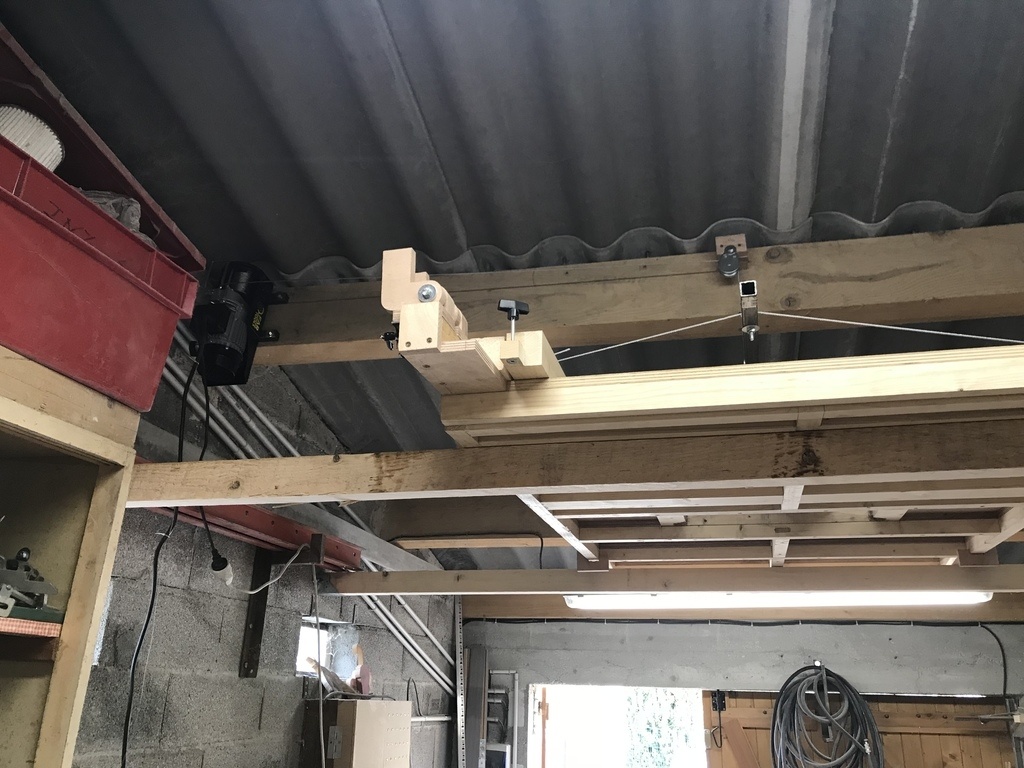

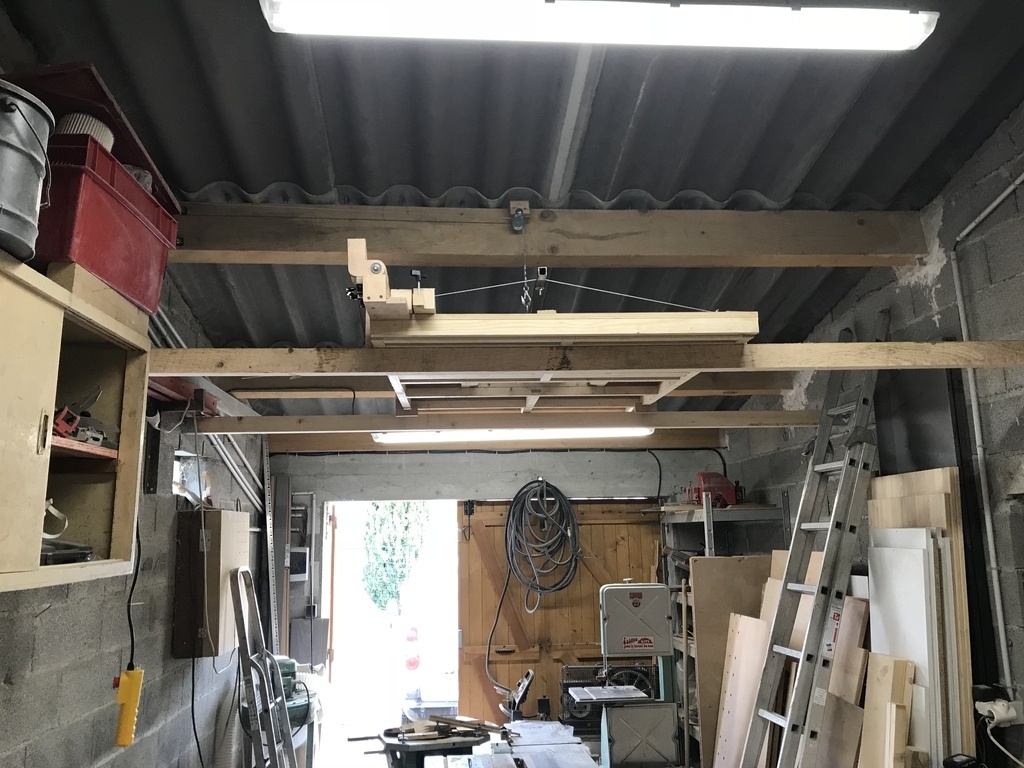

Système de levage

Acte final:

Un treuil , deux chevrons , Et voilà je peux le monter et le descendre à la demande !

Publié


Discussions

la mouette  a publié le pas à pas "Amélioration Kity 616".
il y a 6 ans
la mouette  a publié l'article "Guide latéral".
il y a 6 ans
Boris Beaulant
( Modifié )

Gros agrandissement en perspective ! Va-t-il resté assez de place dans l'atelier pour tourner autours ;) ?

la mouette

Oui juste ce qu’il faut !

cricris

faut pas être trop gros pour passer lol

la mouette

lol

la mouette  a publié l'article "Guide Table Mobile".
il y a 6 ans
Atelier Floky
( Modifié )

excellent boulot ! ça me file des idées pour ma kity K5

la mouette

Merci

tetart

idem pour moi ! Ca donne envie de se lancer !
Tu dois enlever l'ensemble pour utiliser la dégau/rabot ? pas trop contraignant (ou alors tu es super bien organisé dans l'ordre de travail ... tu utilises Processus by L'Air du Bois ? ; )

la mouette

Oui obligé de l'enlever pour utiliser la dégau.
je vais m'attaquer au système pour le lever, un treuil et hop c'est en haut :)
Pour le travail je suis organisé, il le faut par rapport aux réglages des machines.

JoMaRo74
( Modifié )

Super projet ! Je vais suivre cela avec attention car je me tâte à faire un chariot sur la mienne également...

la mouette
( Modifié )

Bey moi aussi j hésitais. Mais finalement je l ai fait c’est trop pratique. Ça me faisait chié de changer la machine pour un chariot c’est pas le même budget ! Par contre ça vaudra pas une scie à format mais bon ça sera toujours mieux que la simple circulaire !!

la mouette  a publié l'article "Table mobile".
il y a 6 ans
Xavier
( Modifié )

Bonjour,
J'aimerai savoir le type des glissières utilisées et où on peut les trouver ?
D'avance merci.

la mouette
( Modifié )

bonjour,
les glissières ont été acheté sur le site igus.
Dans mon cas à moi se sont des Guidages linéaires compacts drylin® W.

Xavier
( Modifié )

la mouette
Merci pour l'info.

la mouette

Pas de soucis !

la mouette  a publié l'article "Réglettes graduées".
il y a 6 ans
la mouette  a publié l'article "Vue d’ensemble modif".
il y a 6 ans
la mouette  a publié l'article "Buté amovible".
il y a 6 ans
la mouette  a publié l'article "Système de levage".
il y a 6 ans
Xavier
( Modifié )

Astucieux le système de levage, ça te libère les autres opérations du combiné

la mouette

Exactement la modif fait quand même 30kg et vue que c’est vachement encombrant il me fallait un truc rapide !

lolive
( Modifié )

Excellent ce système ! bravo, je vais moi aussi m'en inspirer pour mon K5.
Tu n'as pas de problème de planéité sur toute cette largeur?

la mouette

Merci.
Non le cadre est assez rigide!
Et en plus j’ai les pieds au quatre angles. je suis entrain de les modifié pour les faire réglable en hauteur.
