Ce pas à pas présente un projet en cours de réalisation.
Aménagement de mon atelier de 40 m² à Neuville-en-Condroz, Province de Liège, Belgique.
Liste des articles
Le projet
Images du projet
Bonjour,
La construction de ma nouvelle maison touche à sa fin.
J'ai profité des caves sous une partie de cette nouvelle construction pour me faire un atelier plus spacieux que mon atelier actuel (10 m2) et de l'espace garage.

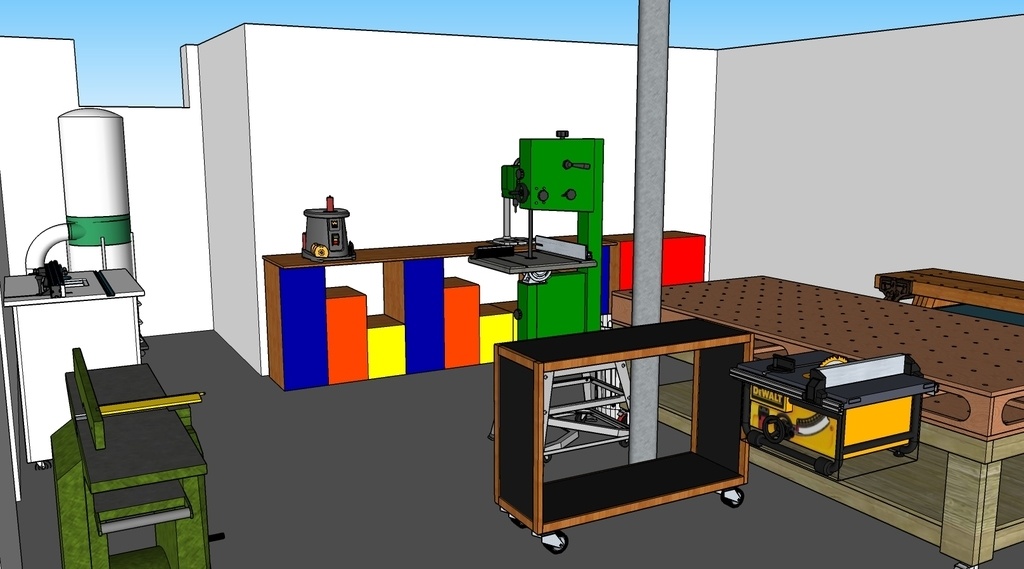

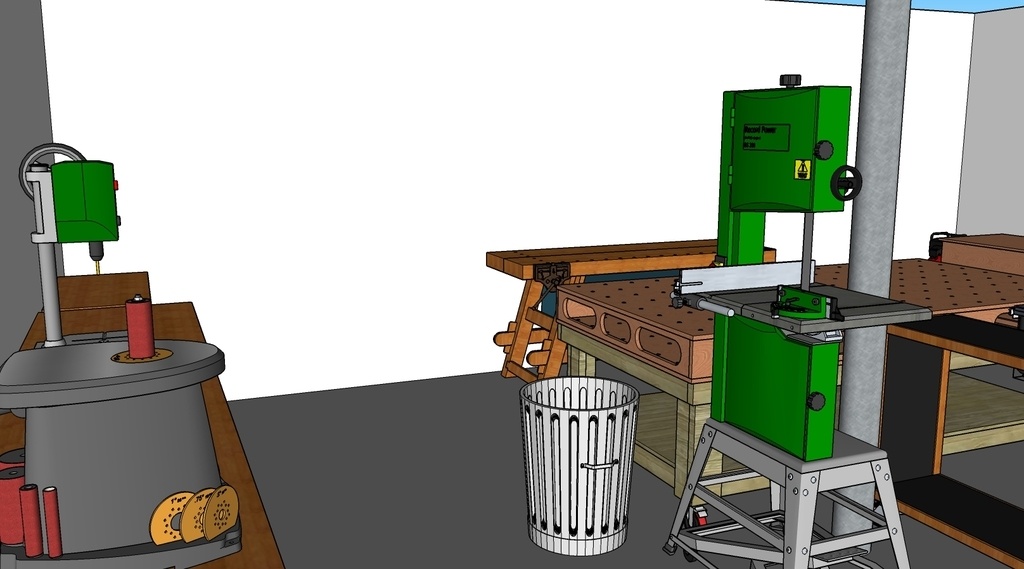

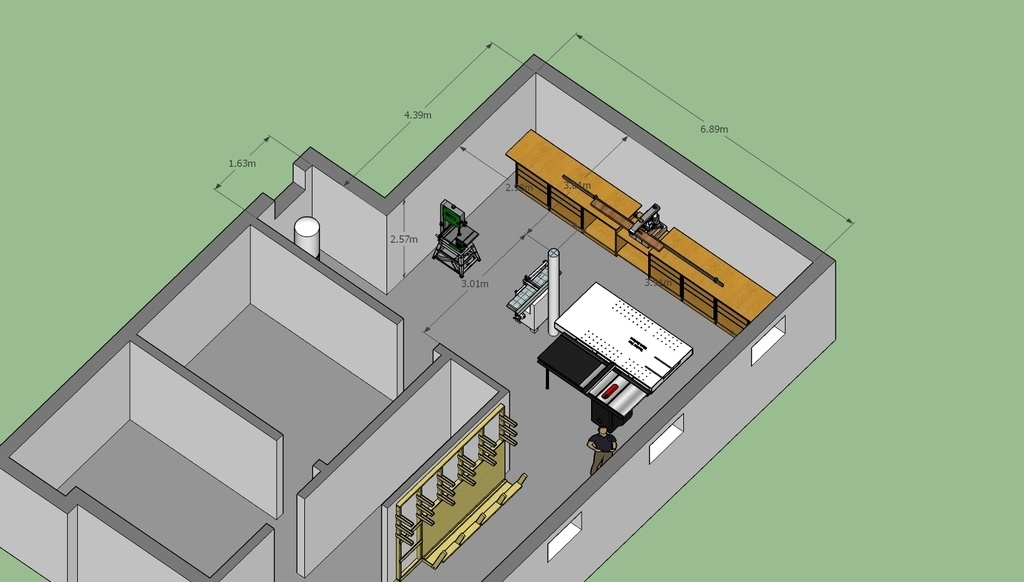

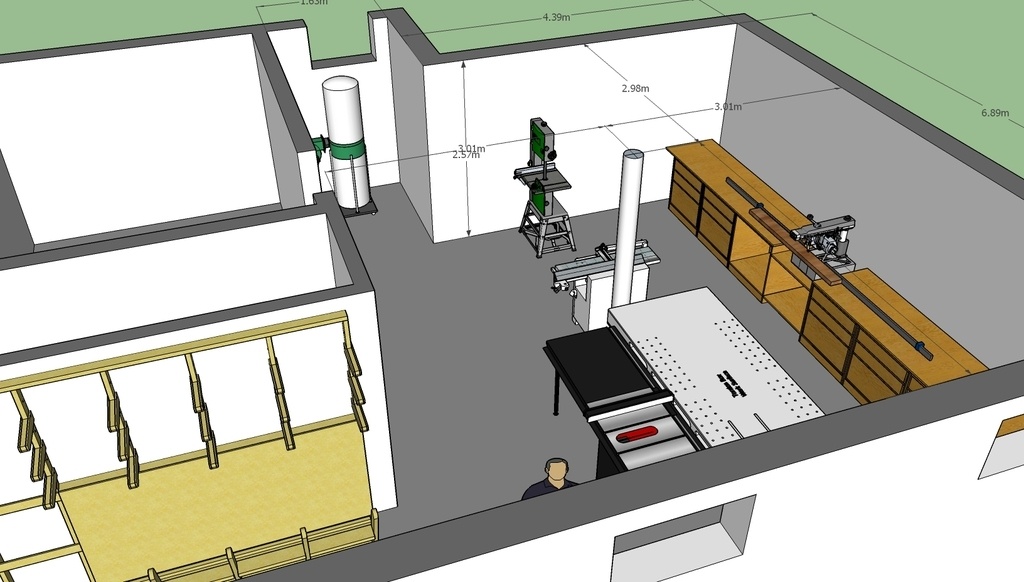

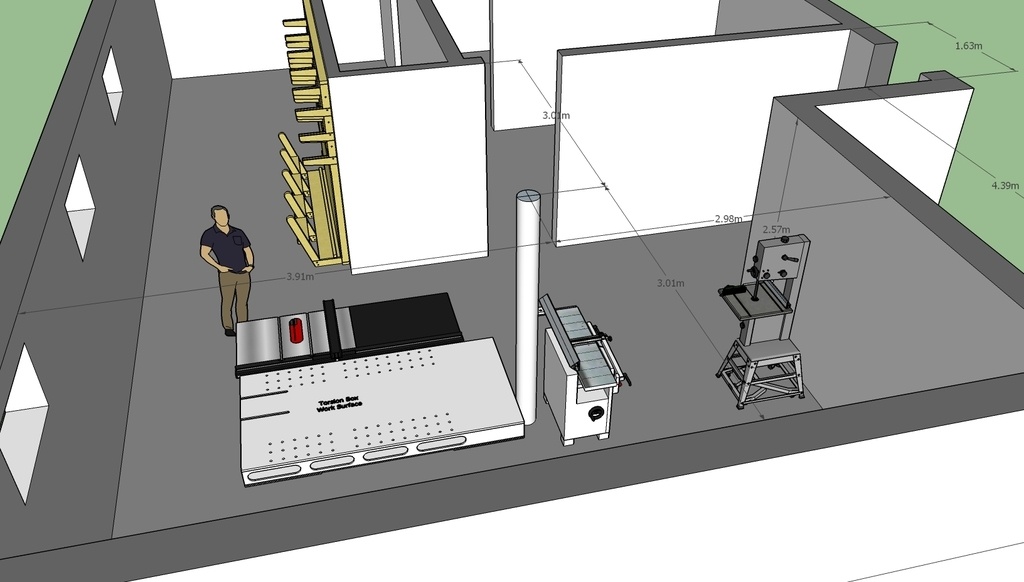

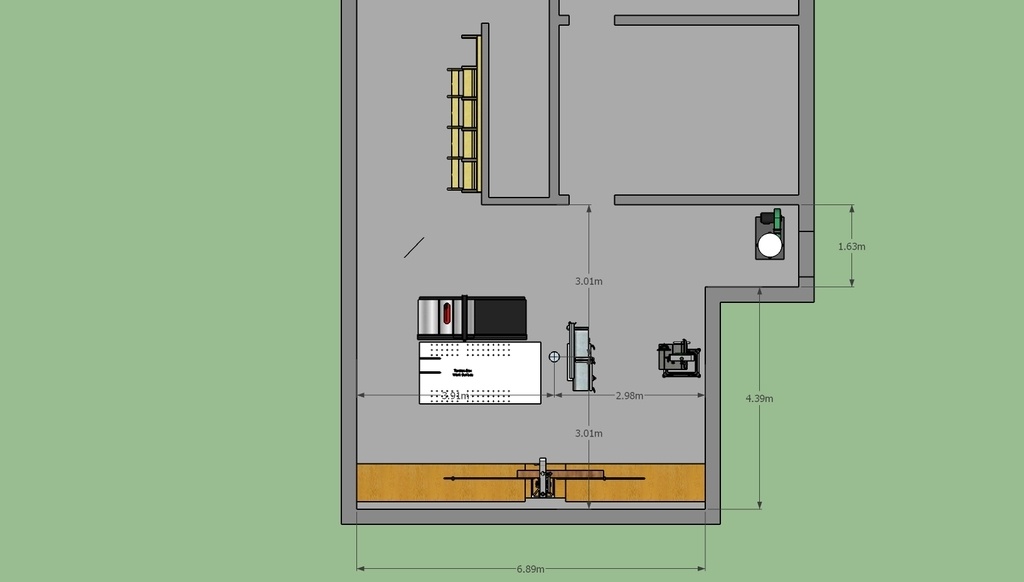

Voici une ébauche de l'aménagement envisagé.
Je vais récupérer les caissons réalisés dans mon atelier actuel et en reproduire de manière à occuper tout le mur du fond. Sur cet espace seront installés la perceuse à colonne, la scie à onglet (ou scie radiale si j'en trouve une), la ponceuse lapidaire, la ponceuse à rouleaux, etc.
Au centre, de part et d'autre de la colonne structurelle, seront disposés la table de montage dans le style Ron Paulk (à construire) et la scie sous table (actuellement une DW745) ou le futur combiné éventuel, la raboteuse-dégauchisseuse (actuellement une Kity 635).

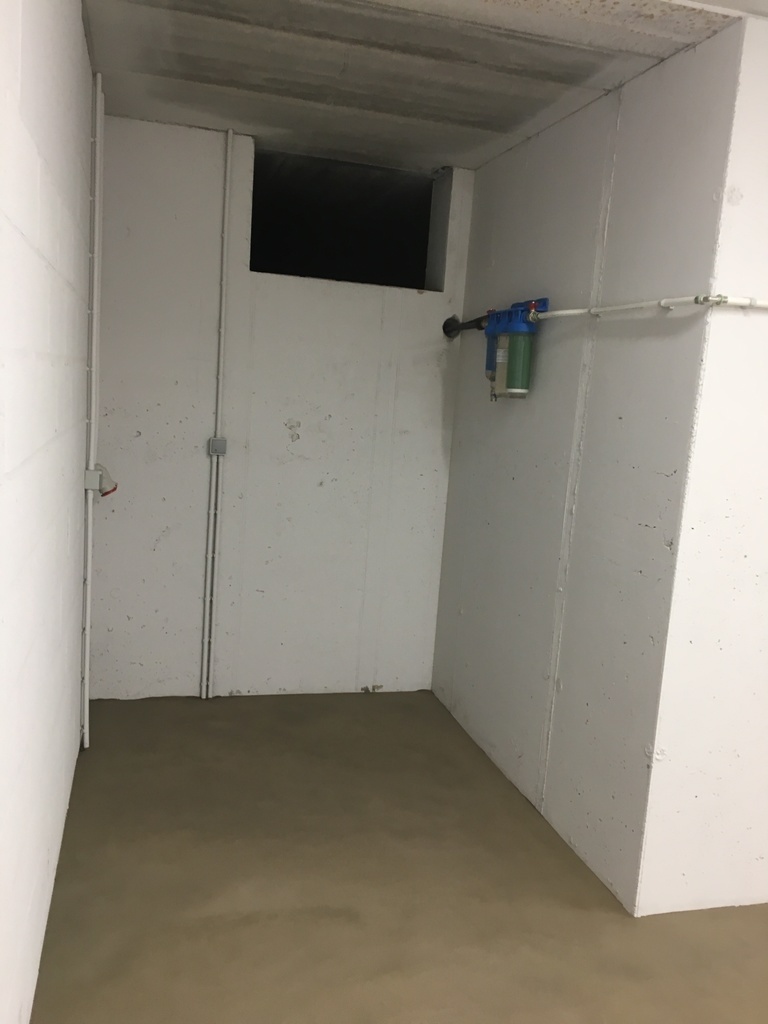

Dans le renfoncement sera placé l'aspirateur à copeaux d'où partira le réseau de tuyauteries.
Sur le mur contigu sera placé la scie à ruban (actuellement une Elektra Beckum BAS315).
Un rack à bois sera placé sur l'espace de liaison vers les autres caves dévolues au rangement et aux techniques (chauffage, ventilation, adoucisseur, etc).

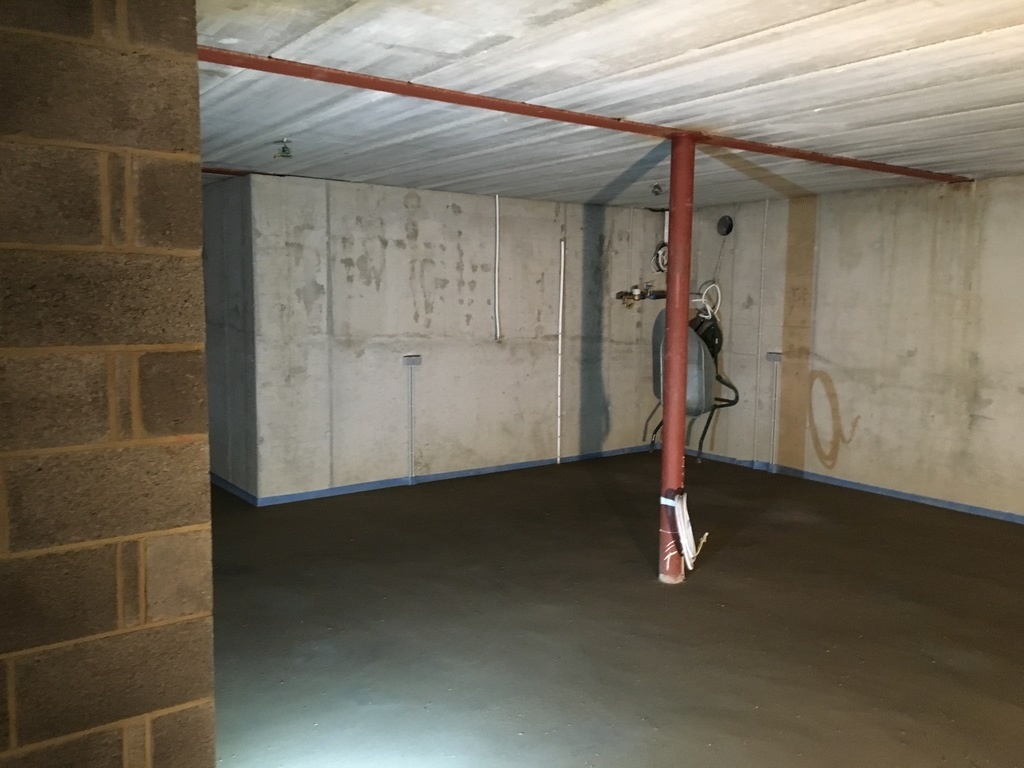

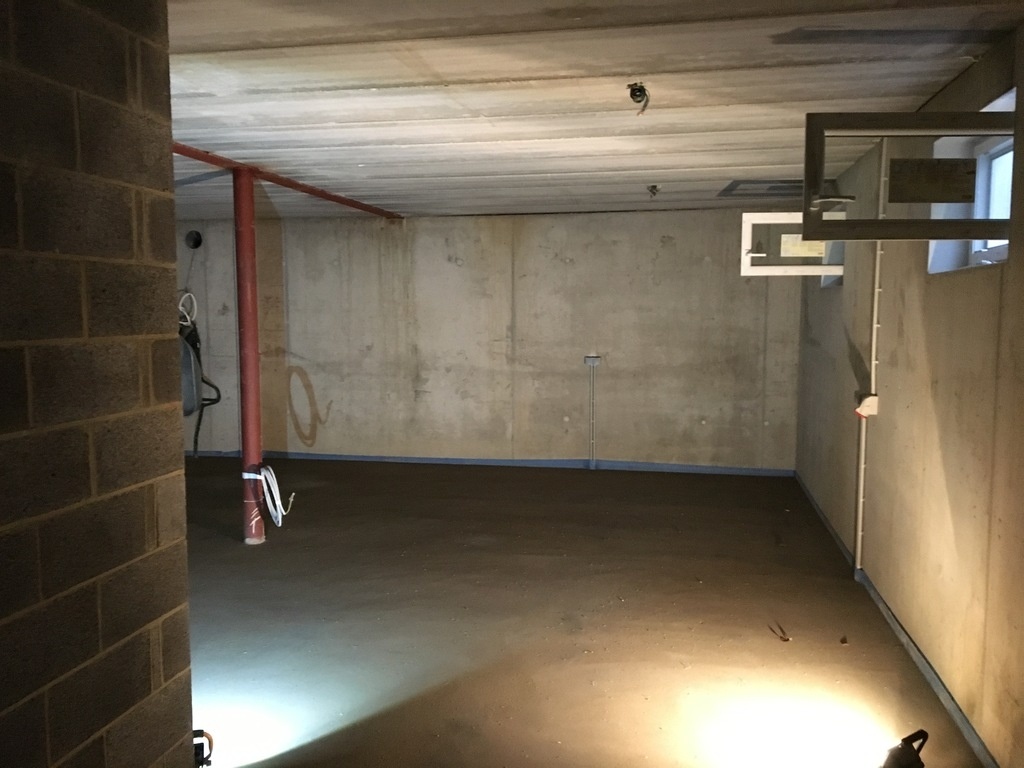

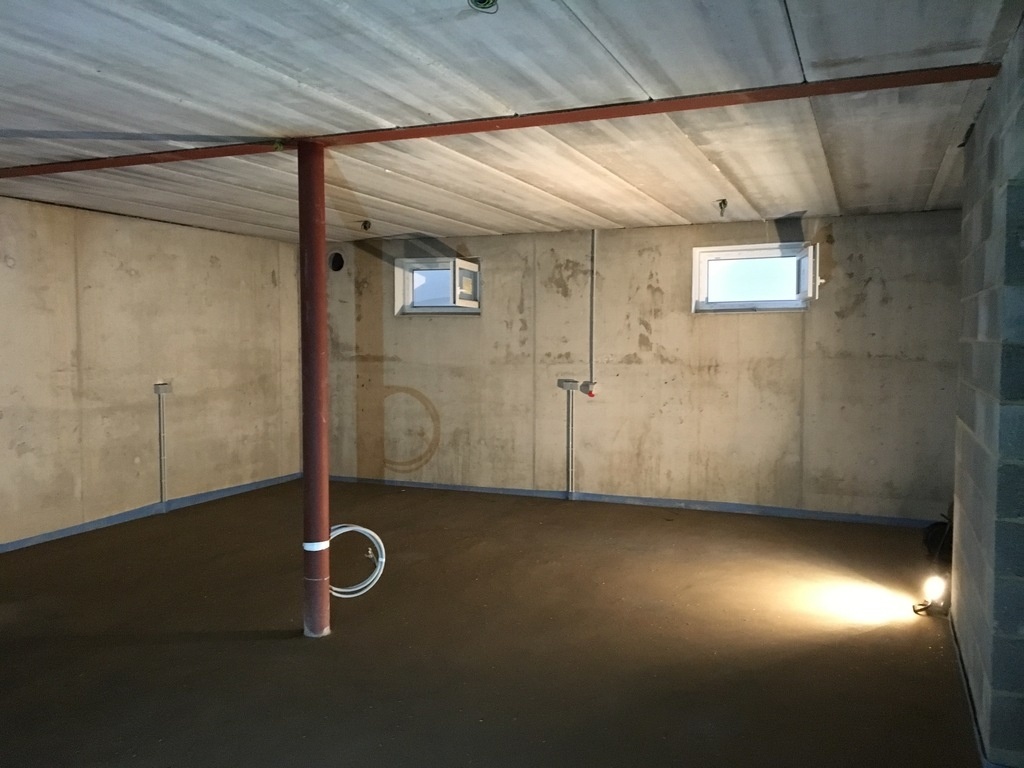

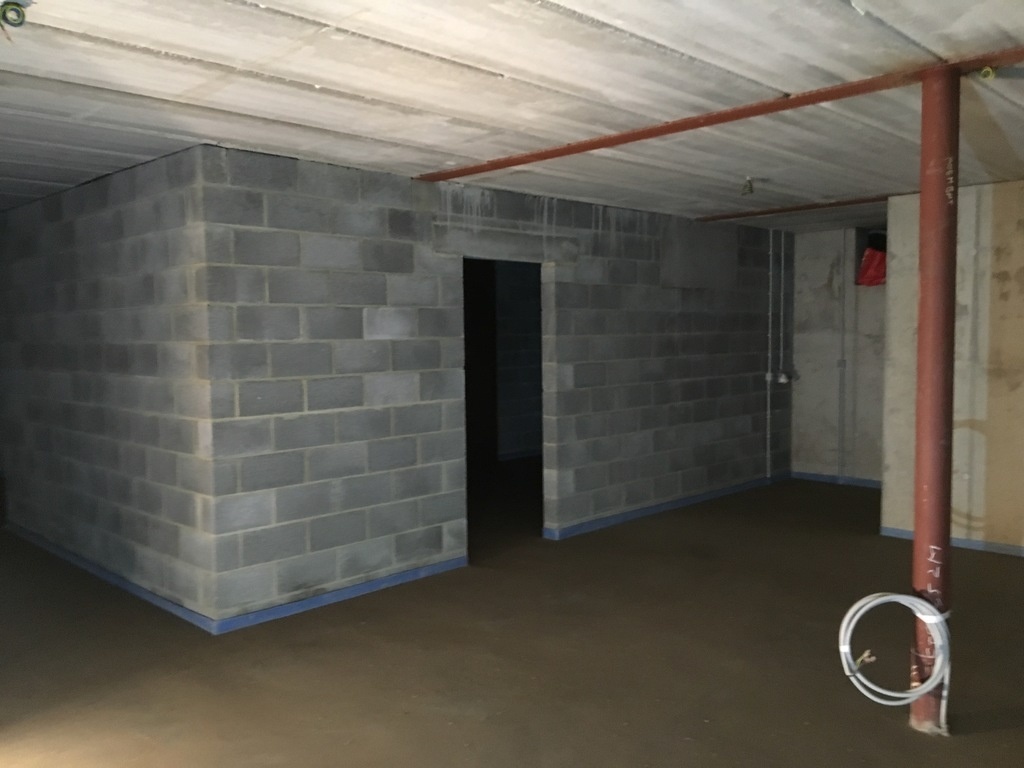

Voici les vues dans l'état actuel.
Les murs extérieurs sont en béton armé (le terrain étant humide, j'ai fait réaliser un cuvelage en béton armé) et les murs intérieurs sont en blocs de béton.
Il y a 3 fenêtres de cave de type "cour anglaise" qui dispensent un peu de lumière naturelle.
Les murs seront peints en blanc d'ici la fin mars.
L'emménagement étant prévu pour début avril, je commencerai réellement l'aménagement de mon atelier que dans les mois qui suivront car il y aura encore beaucoup à faire dans cette maison et ses extérieurs.
Il y a un peu moins de 100 m2 de caves au total, l'atelier proprement dit représente environ 40 m2 avec une hauteur sous plafond de 255 cm.
L'éclairage sera dispensé par des dalles LED 60x60cm
Disposant du triphasé pour la pompe à chaleur, j'en ai profité pour faire placer 3 prises qui me permettront l'accès à des machines en triphasé dans le futur. Les autres prises sont en 220 V.
Que pensez-vous de l'utilisation de l'espace ?
Si vous avez des suggestions, je suis preneur !
Mise en peinture

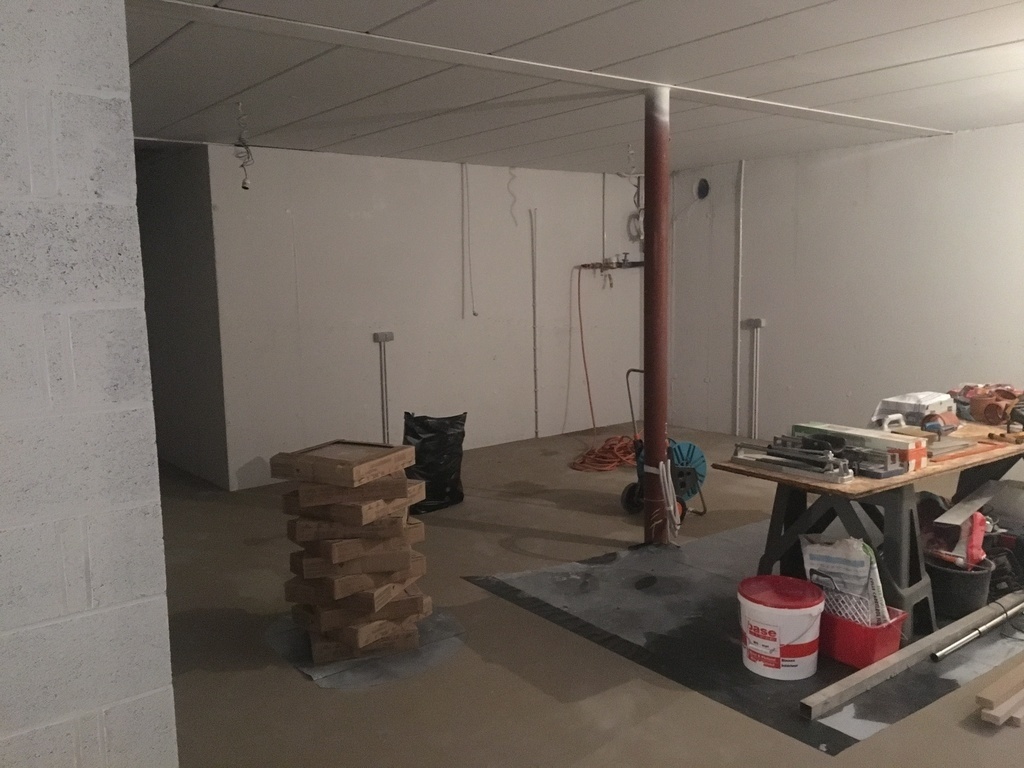

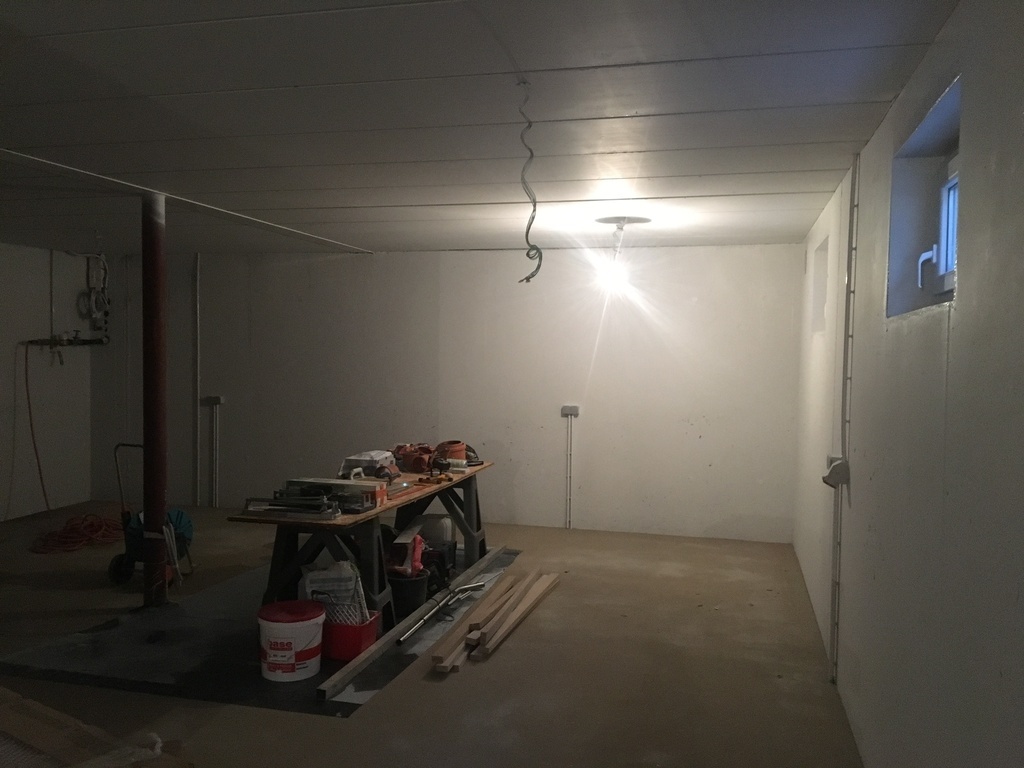

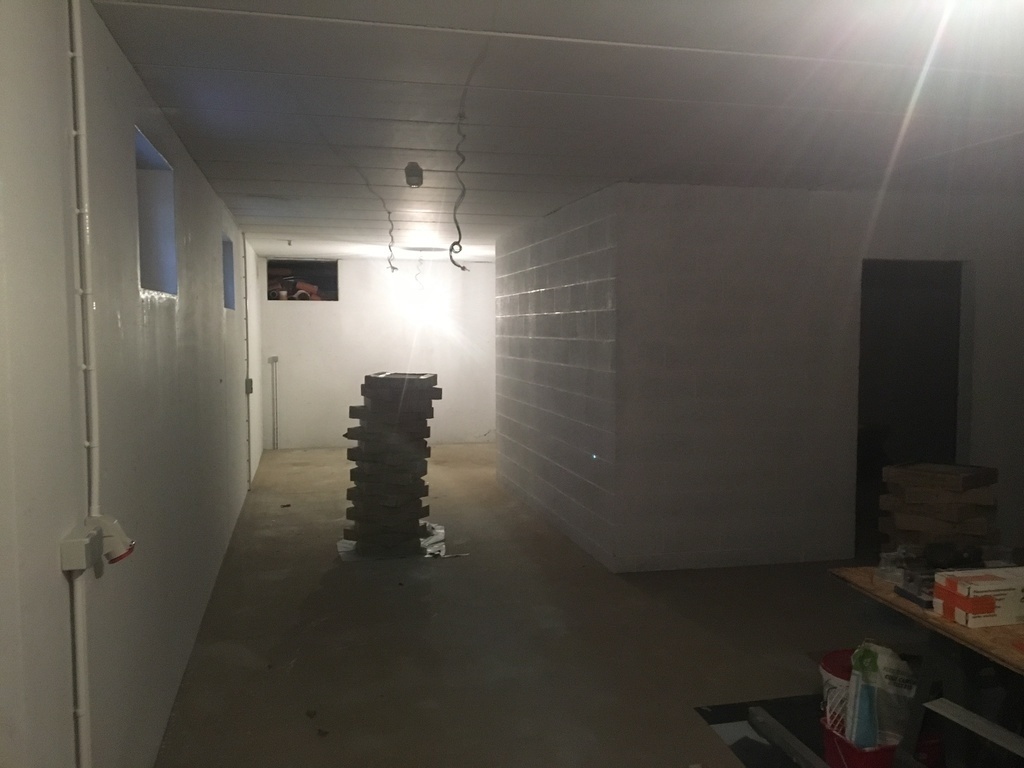

Et voilà, après 2 jours de peinture, les murs et les plafonds sont peints dans toutes les caves, l’atelier et le garage.
A l’aide d’un ami peintre en bâtiment, nous avons protégé les sols et tous les obstacles (conduites, prises et interrupteurs) et pu peindre au moyen d’un pistolet basse pression.
Le résultat est parfait sur le béton des murs et sur les hourdis lisses mais perfectible sur les blocs en béton ; en effet, contrairement à la peinture au rouleau, le pistolet ne fait que déposer de la peinture mais n’imprègne pas le support et donc les petits trous des blocs restent visibles ... mais bon c’est une cave/atelier, on ne va pas pinailler quand même !
Ce lundi, les éclairages LED
seront placés et le résultat devrait être spectaculaire !

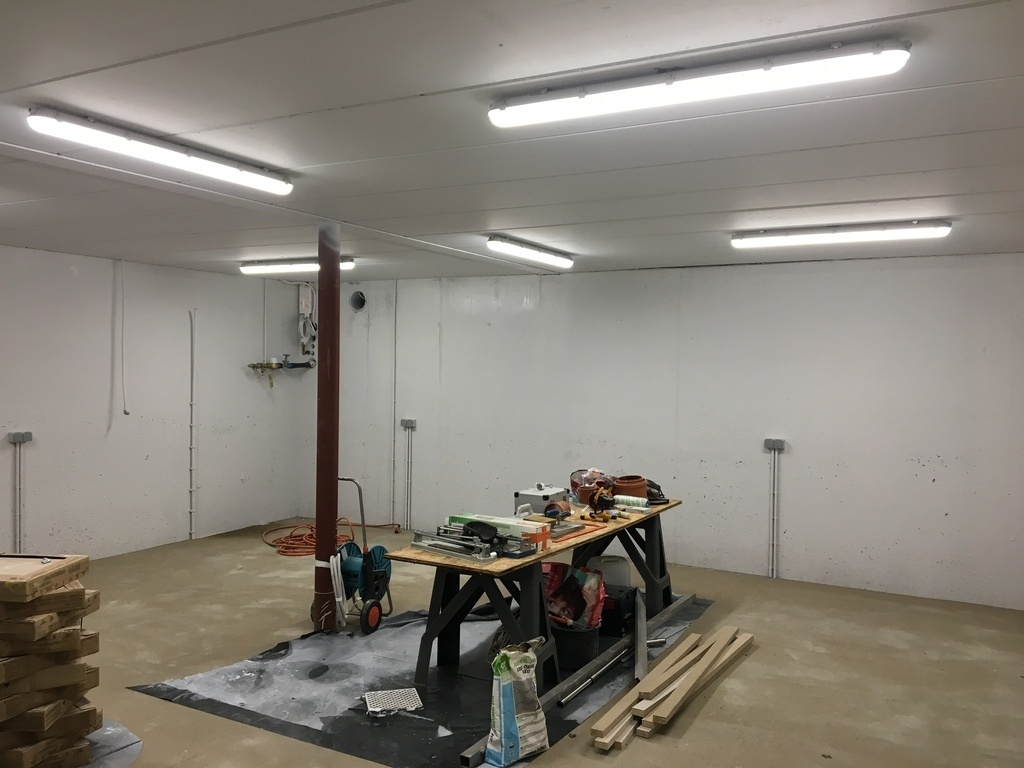

Pose des éclairages

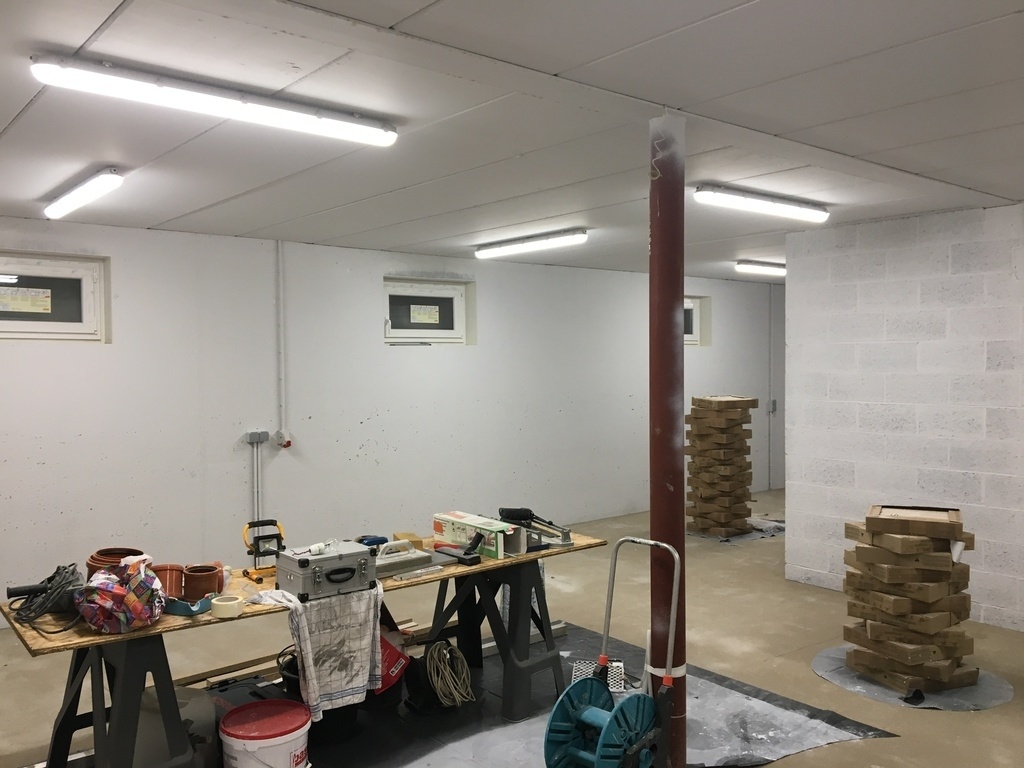

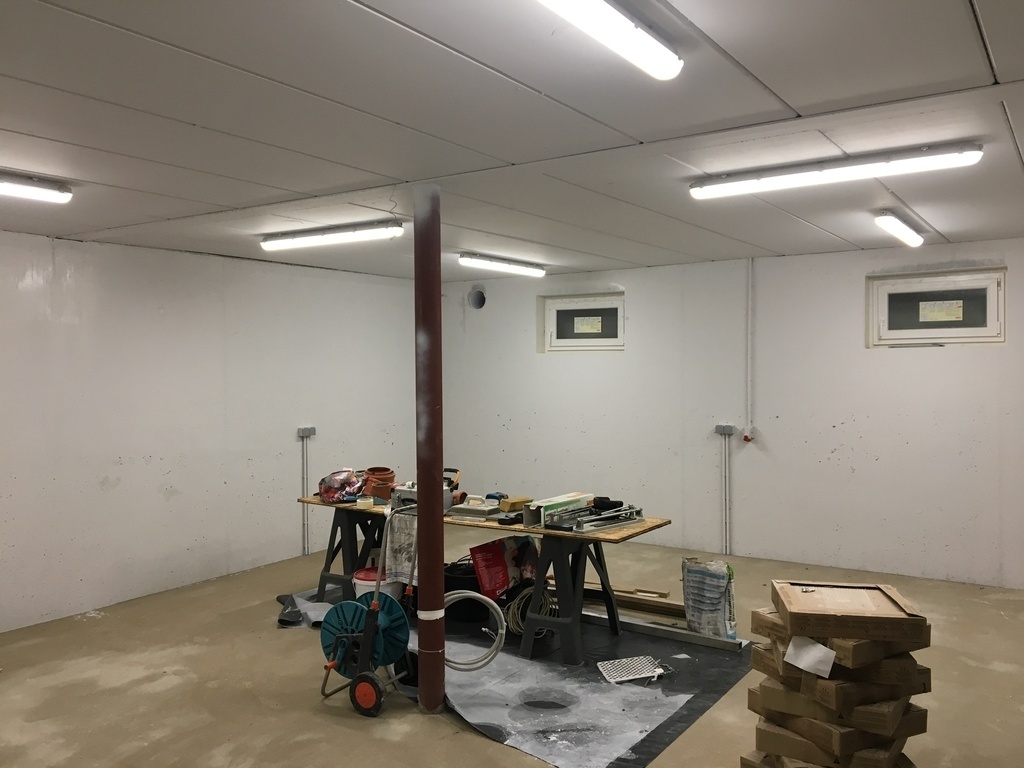

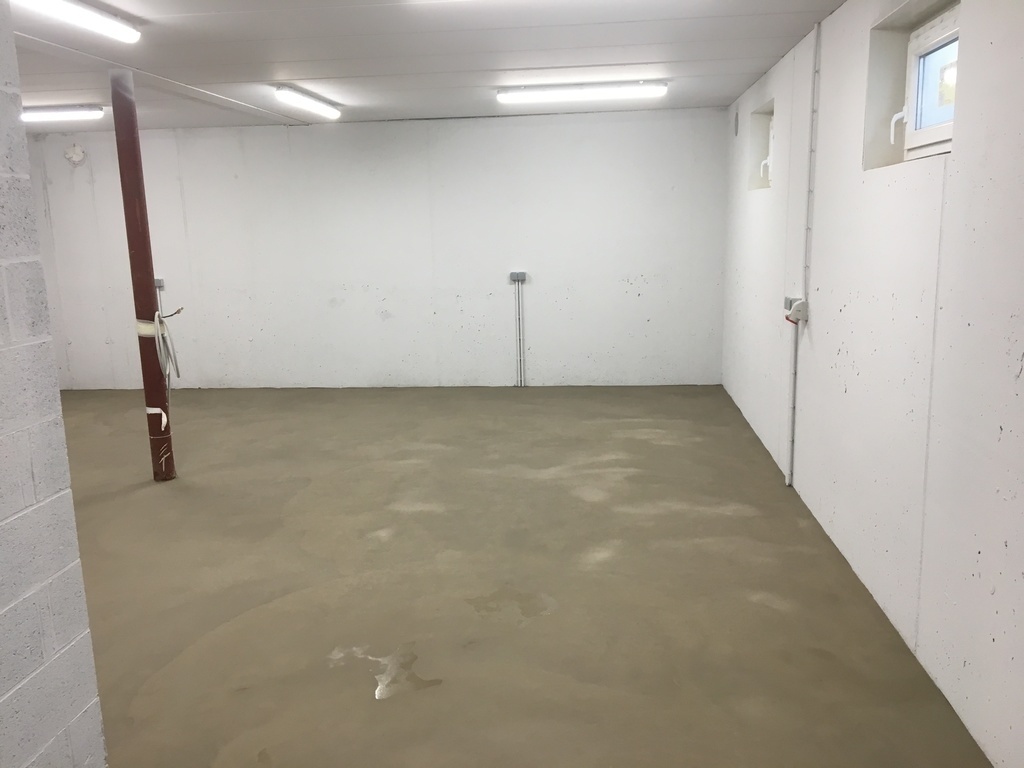

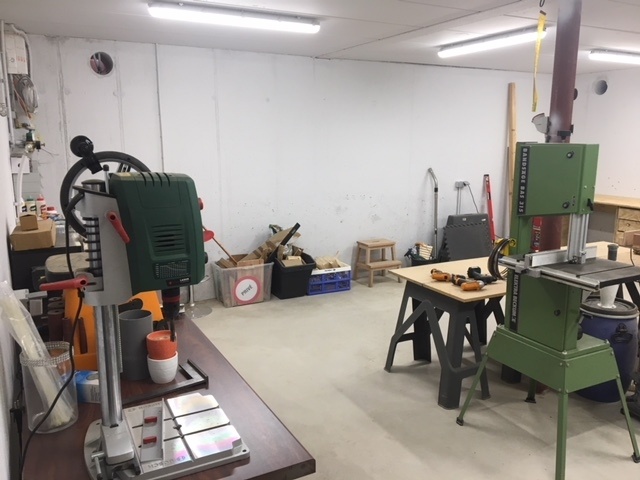

Voilà, les éclairages ont été placés.
Il s’agit de tubes LED étanches de 39W ... j’ai préféré cela à des dalles LED qui elles n’étaient pas étanches.
C’est super lumineux ! C’est le jour et la nuit par rapport à mon atelier actuel.
Je suis content !
Il n’y aura plus vraiment d’avancées majeures avant quelques semaines.
Le carreleur va commencer fin de cette semaine et n’interviendra dans les caves que début mars.
Le sol de l’atelier sera quant à lui revêtu d’une barbotine.
Je verrai avec le temps s’il est intéressant ou non de placer un plancher collé (OSB ou lames de pin).

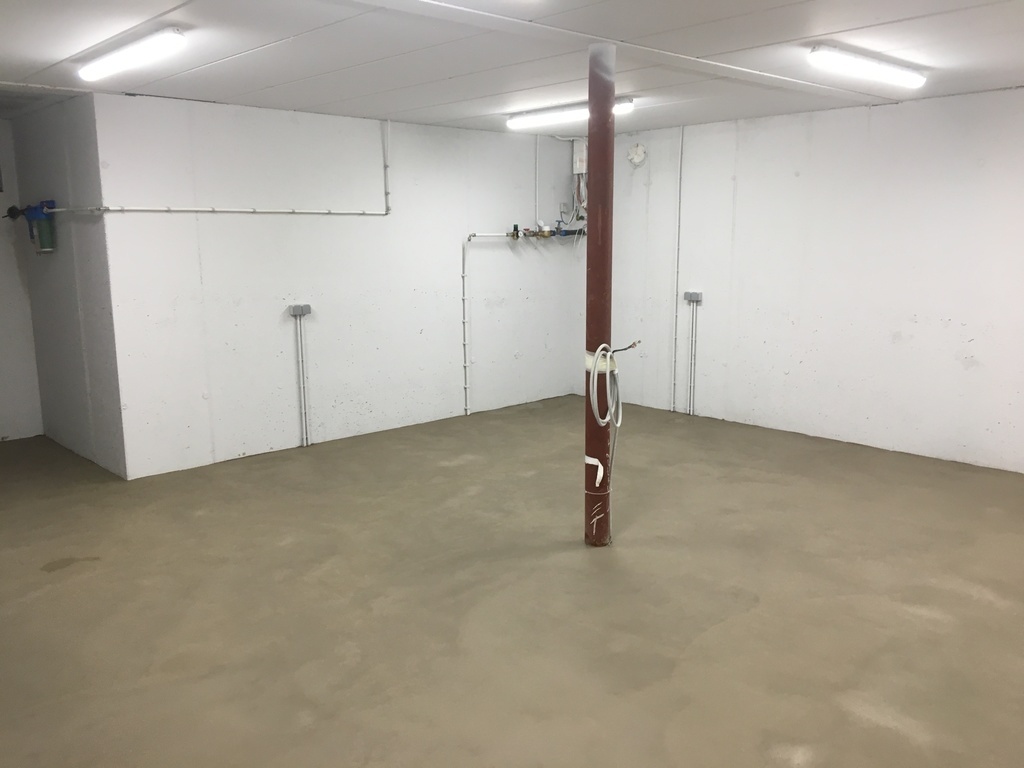

Sol de l’atelier
Le chantier de la maison suit son cours : les carrelages sont terminés, les parquets, les portes, la cuisine, le sanitaire et les peintures également.

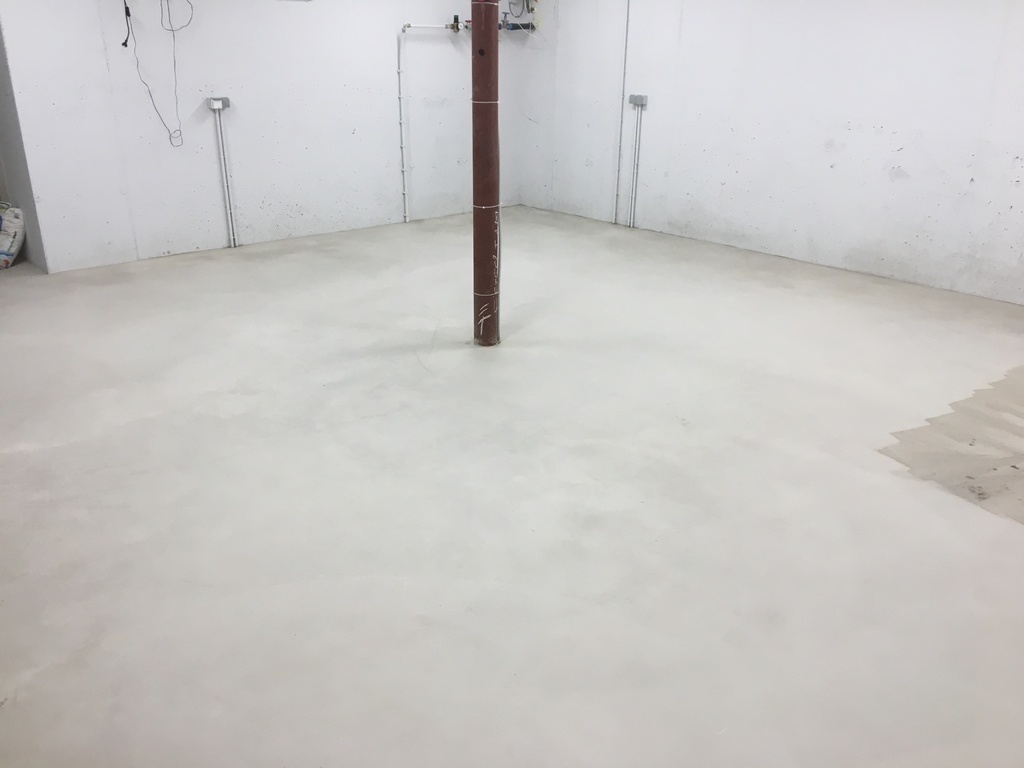

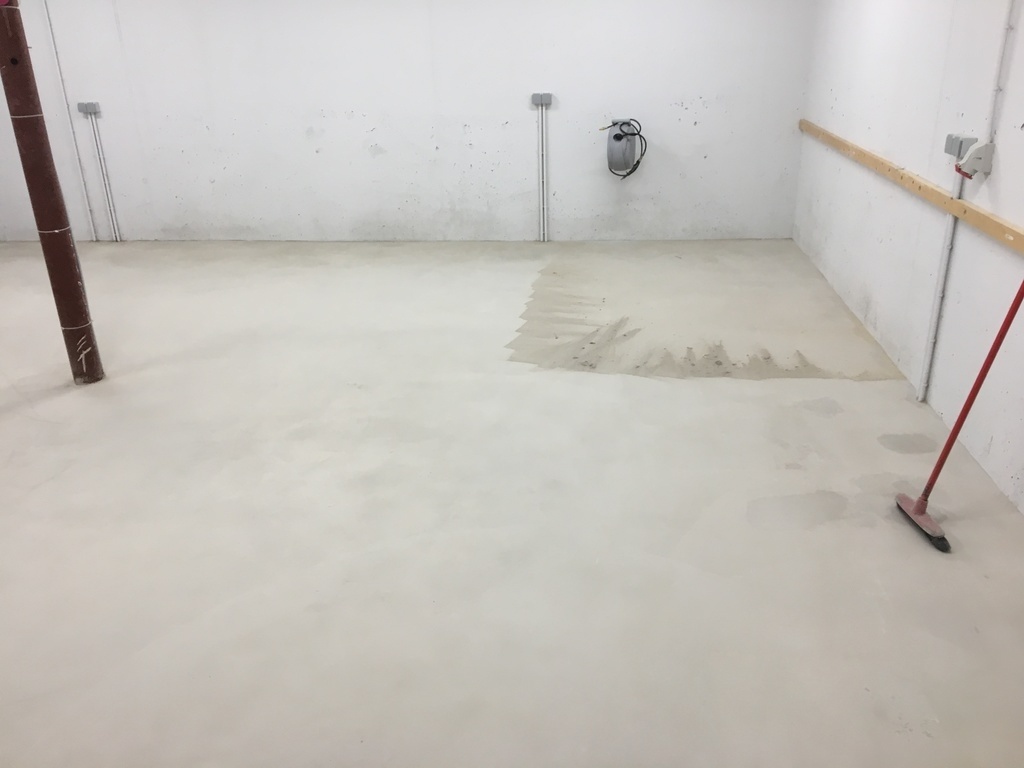

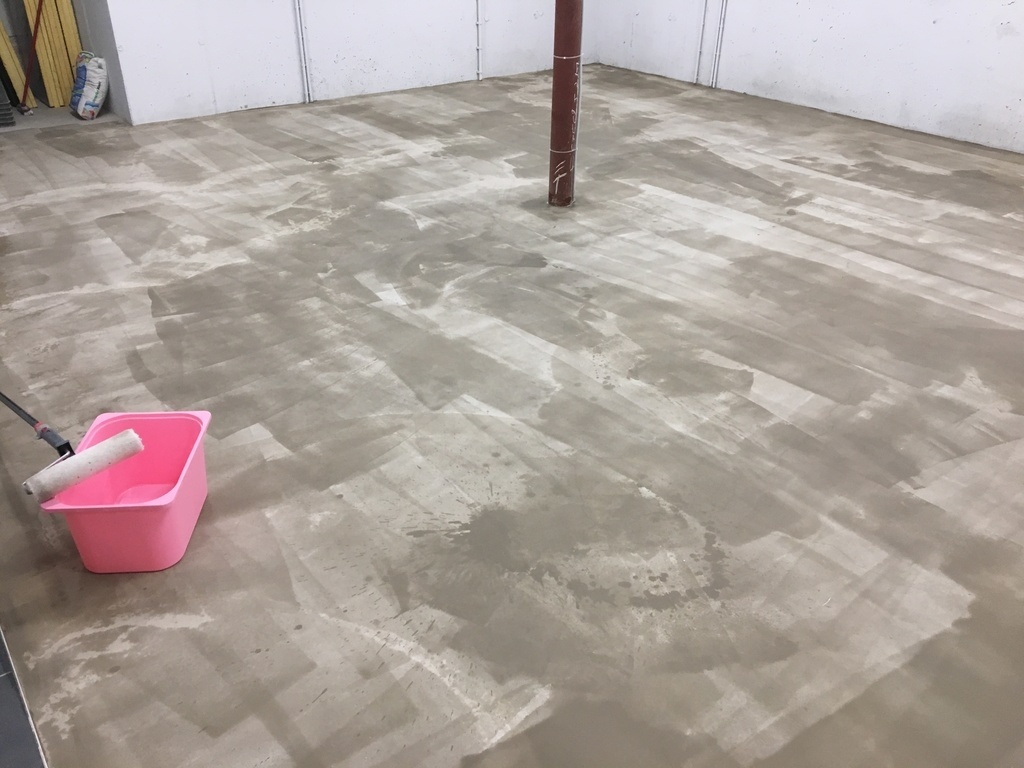

Donc on profite de ce week-end pour réaliser la barbotine du sol de l’atelier.
J’ai utilisé l’enduit de lissage MAPEI Ultraplan Basic : mapei.com/BE-F...3&IDLinea=1
Il s’agit d’une barbotine liquide qui se pose aisément à l’aide d’une raclette.

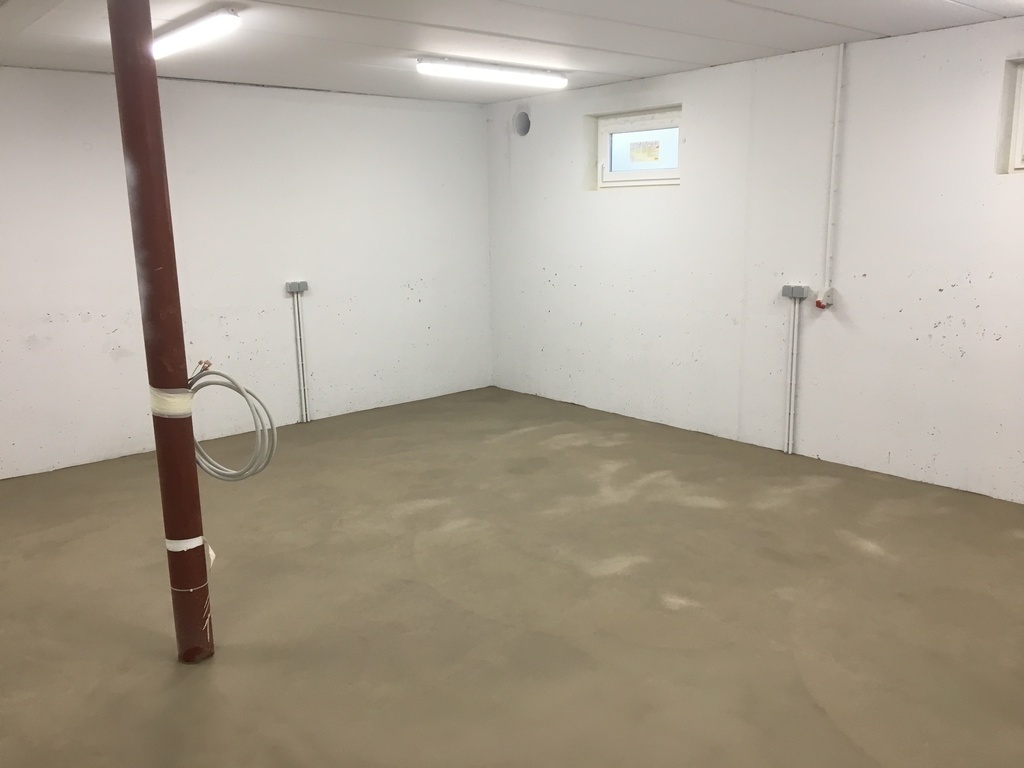

Demain ce sera sec et je pourrai marcher dessus.
Et puis, je pourrai déménager le contenu de mon atelier actuel.

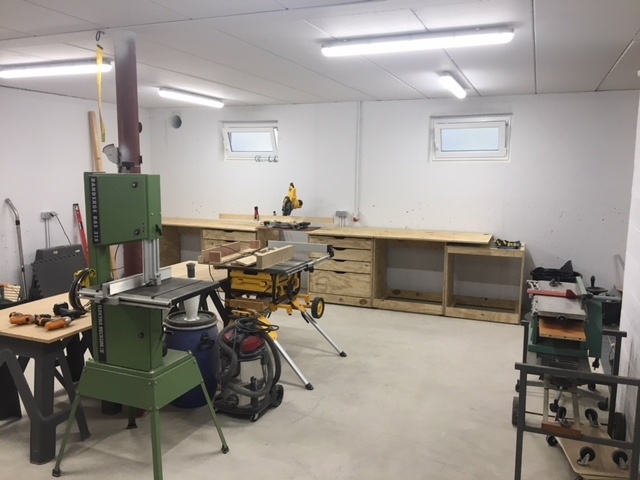

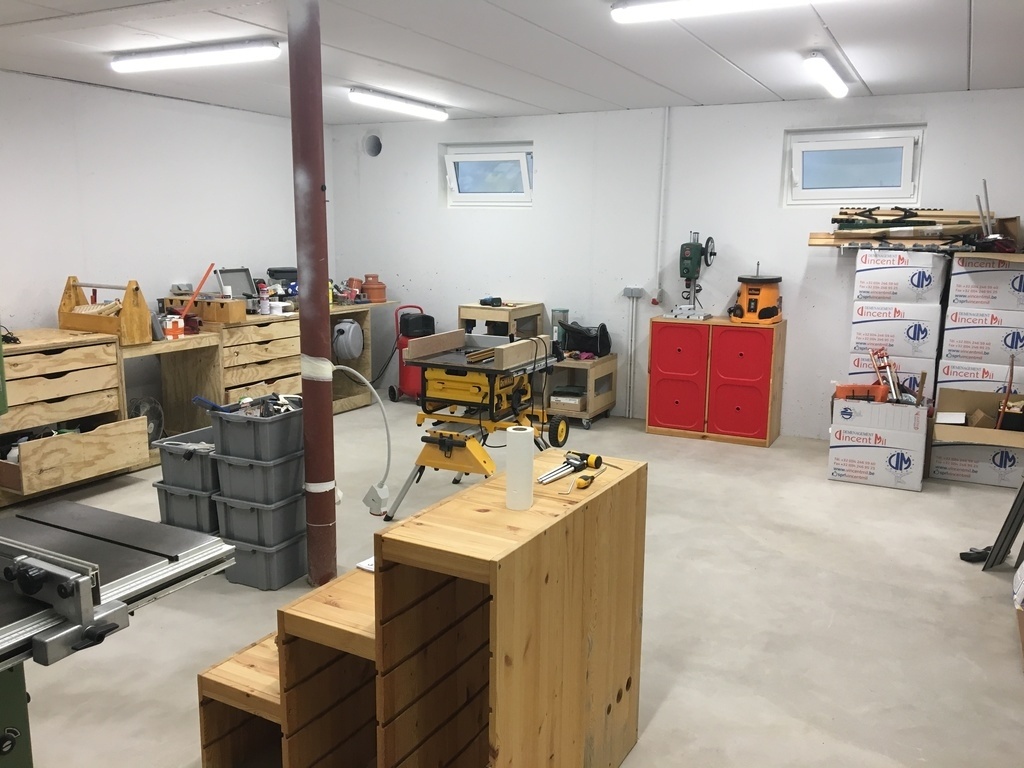

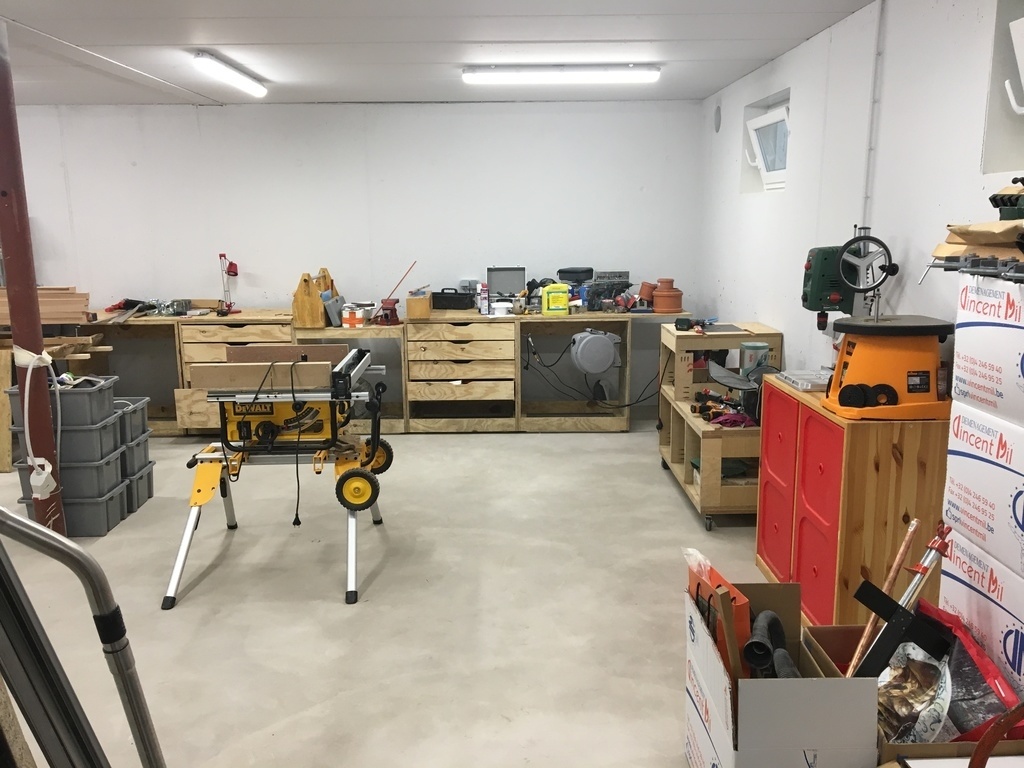

Premier rangement et ... désenchantement !

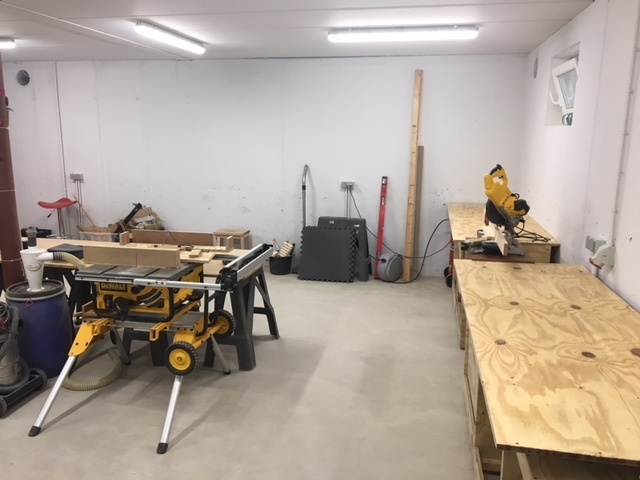

Le week-end dernier j’ai eu l’occasion de consacrer quelques heures au rangement de mon atelier : remontage de quelques machines et positionnement de celles-ci aux endroits souhaités.

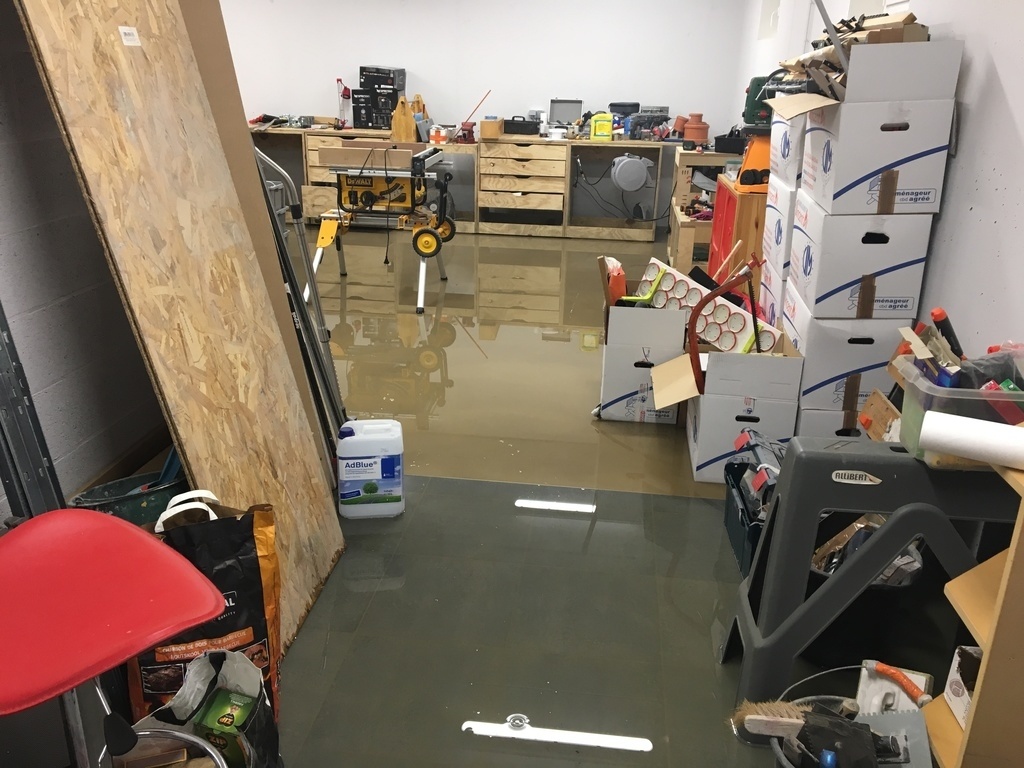

Et ce mercredi gros désenchantement !

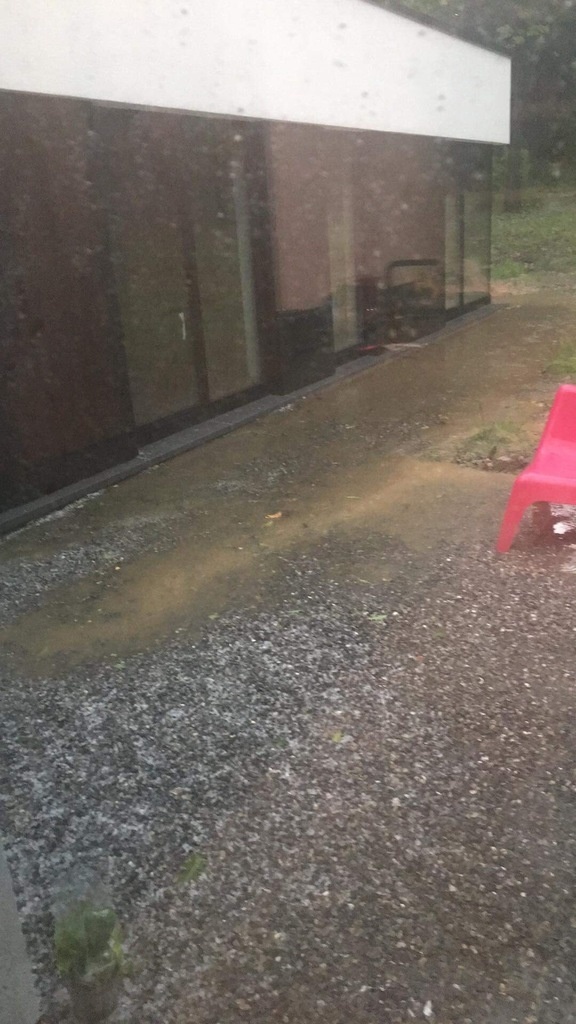

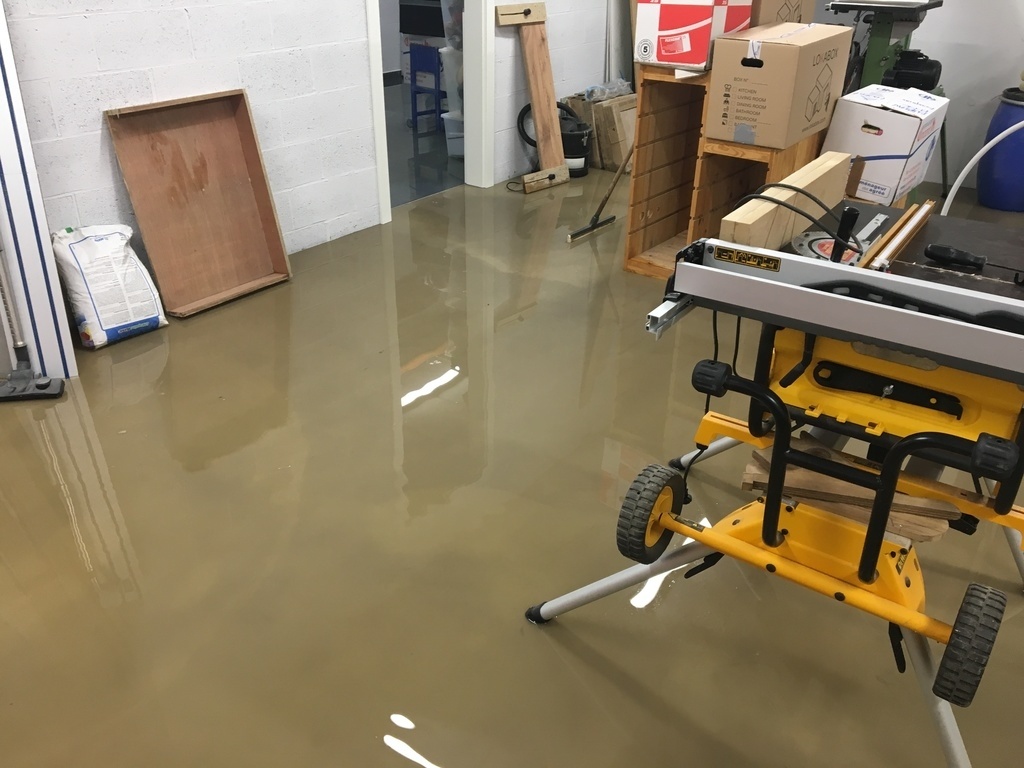

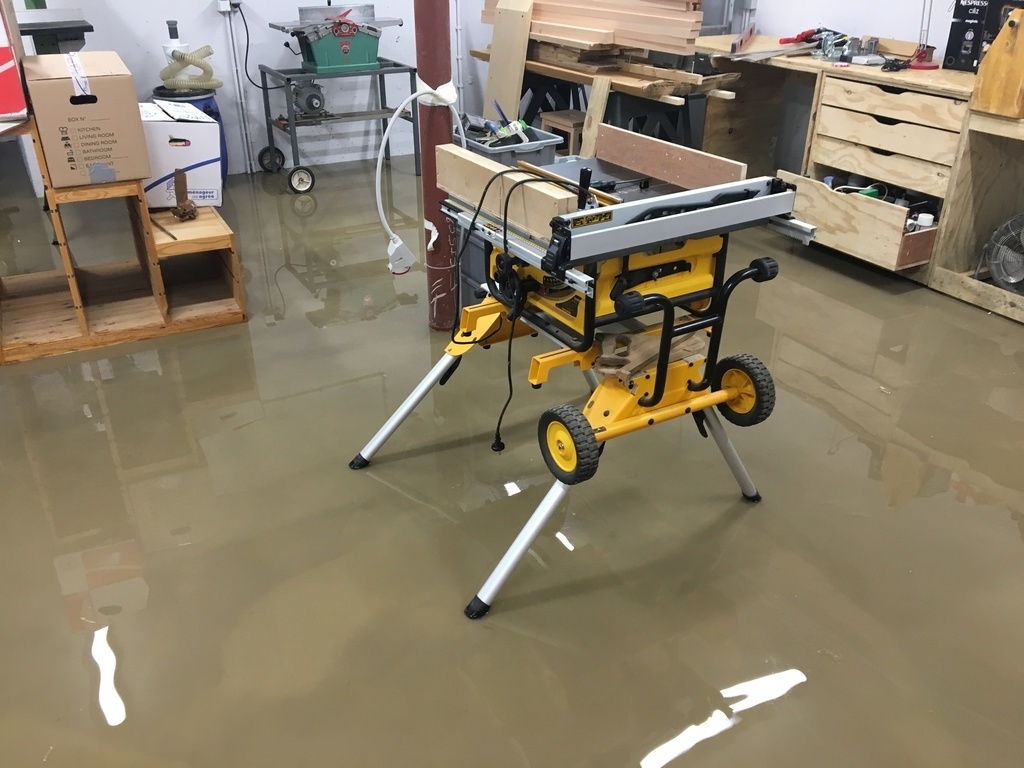

Un orage violent a frappé ma commune et de gros volumes d’eau sont tombés en a peine 2 heures.

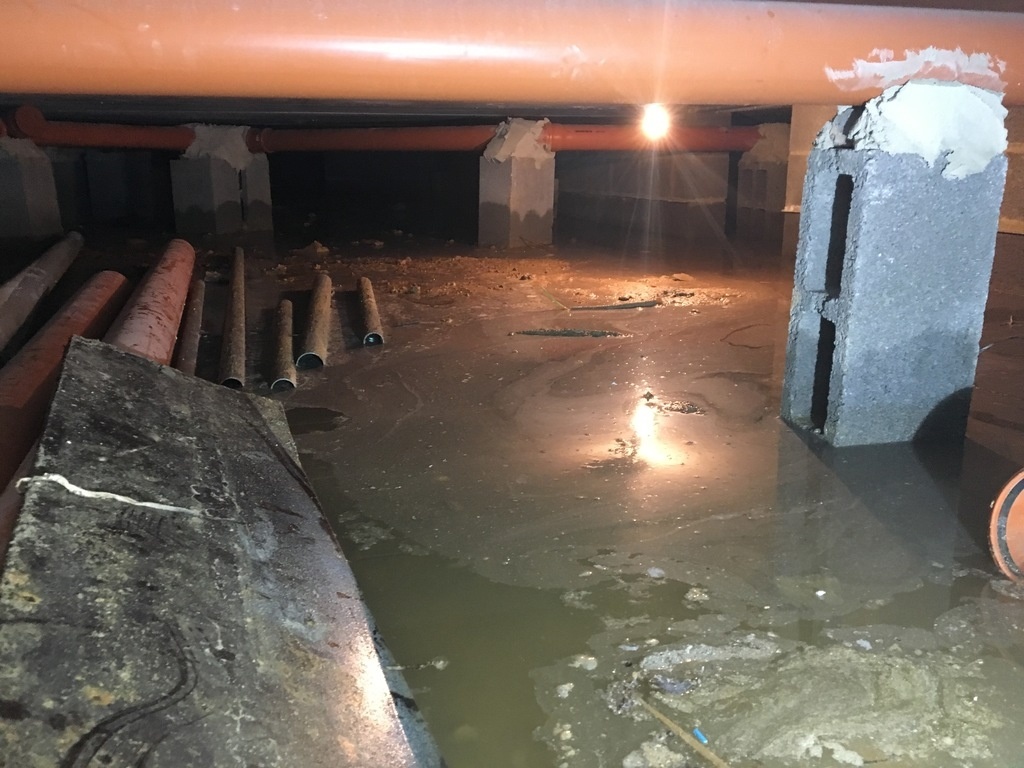

Résultat des courses, les sols n’ont pas absorbés toute cette eau qui s’est engouffrée dans les ventilations de mes vides-ventilés qui se sont inondés et se sont déversés dans ma belle cave/atelier.
Mon nouvel outil préféré : la raclette !
Heureusement que des amis sont venus prêter main forte ... en quelques heures tout a été asséché !
Je n’ose pas imaginer si c’était arrivé une fois tout en place !
Mais bon c’est derrière nous, il faut avancer !

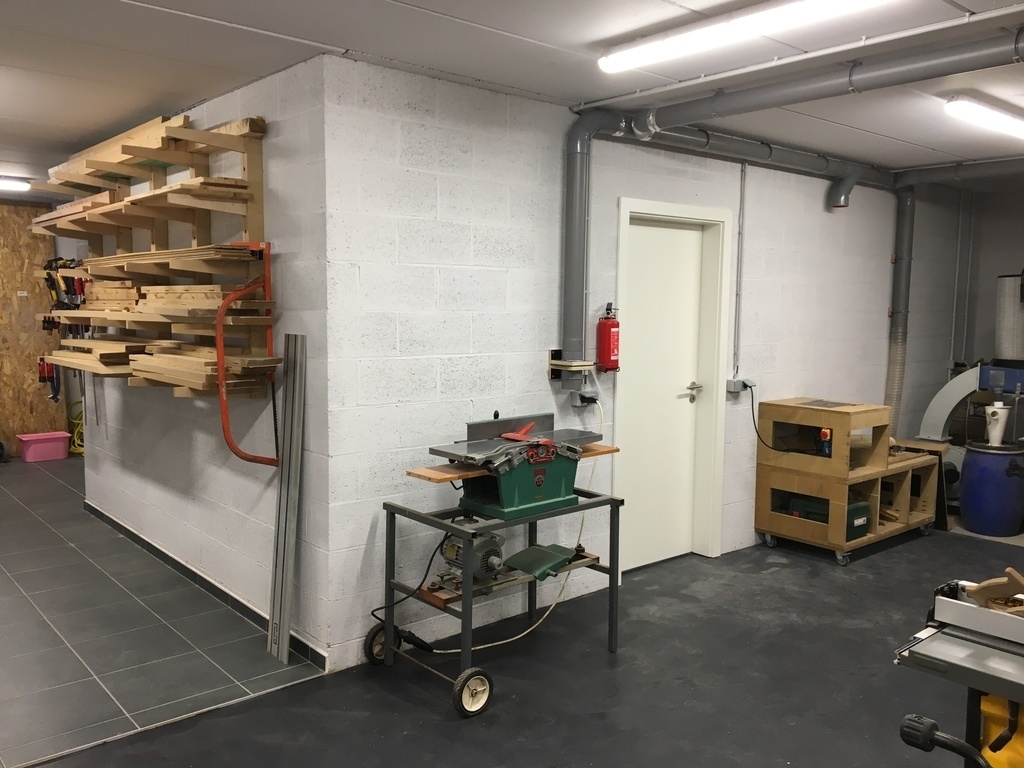

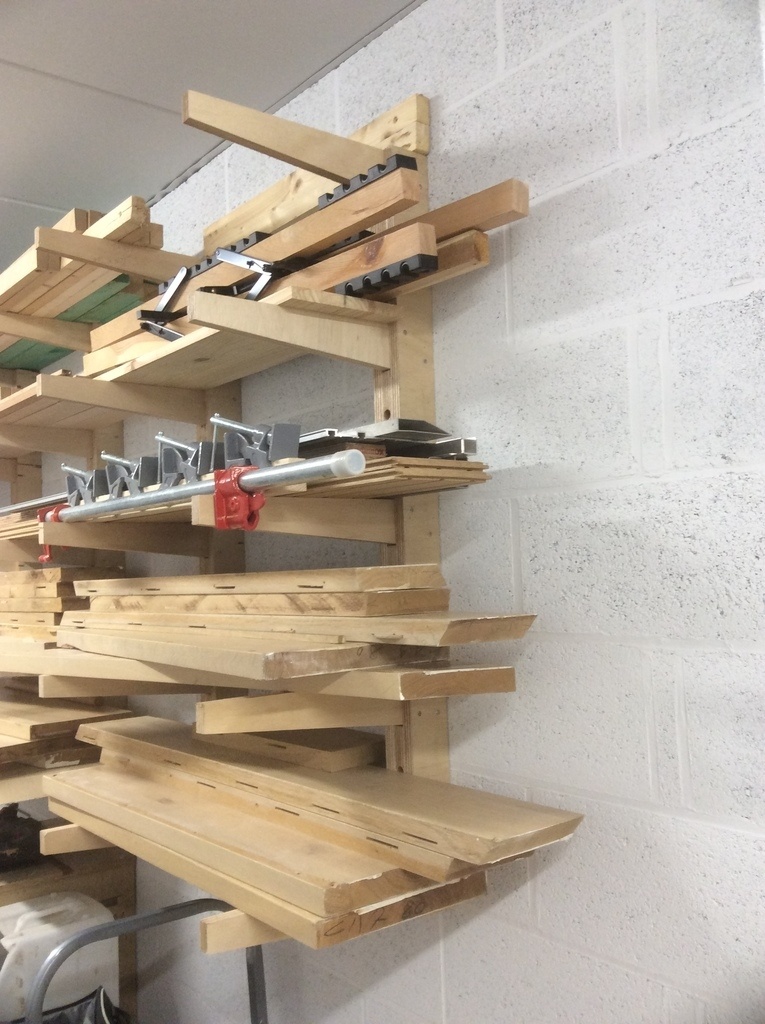

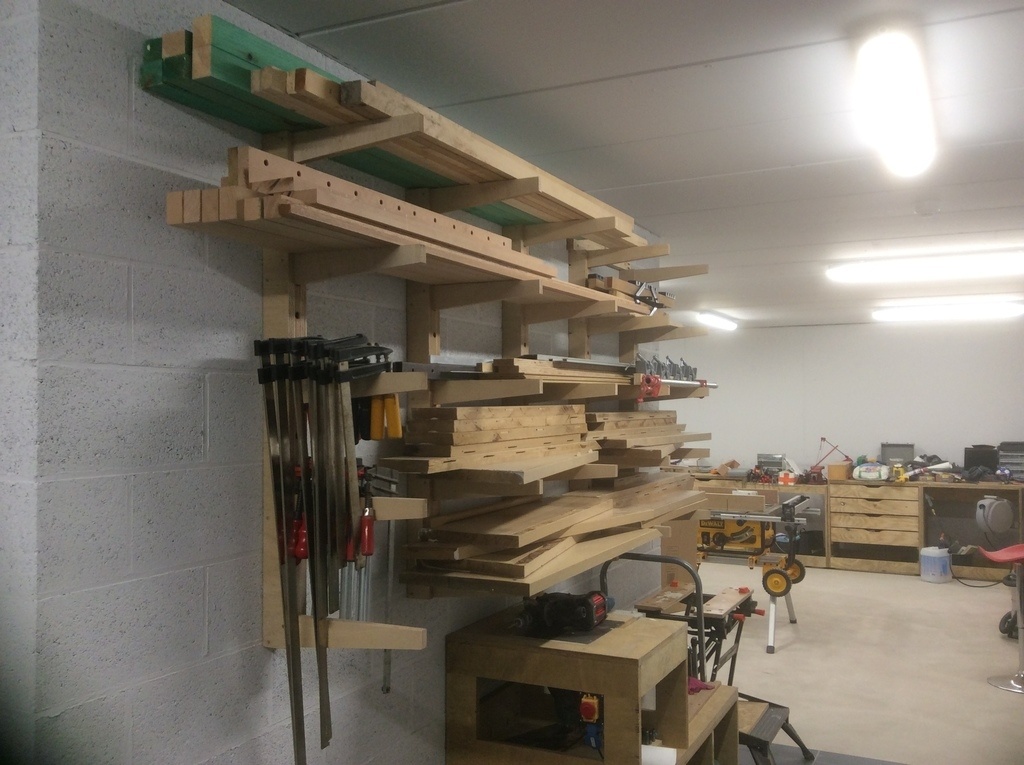

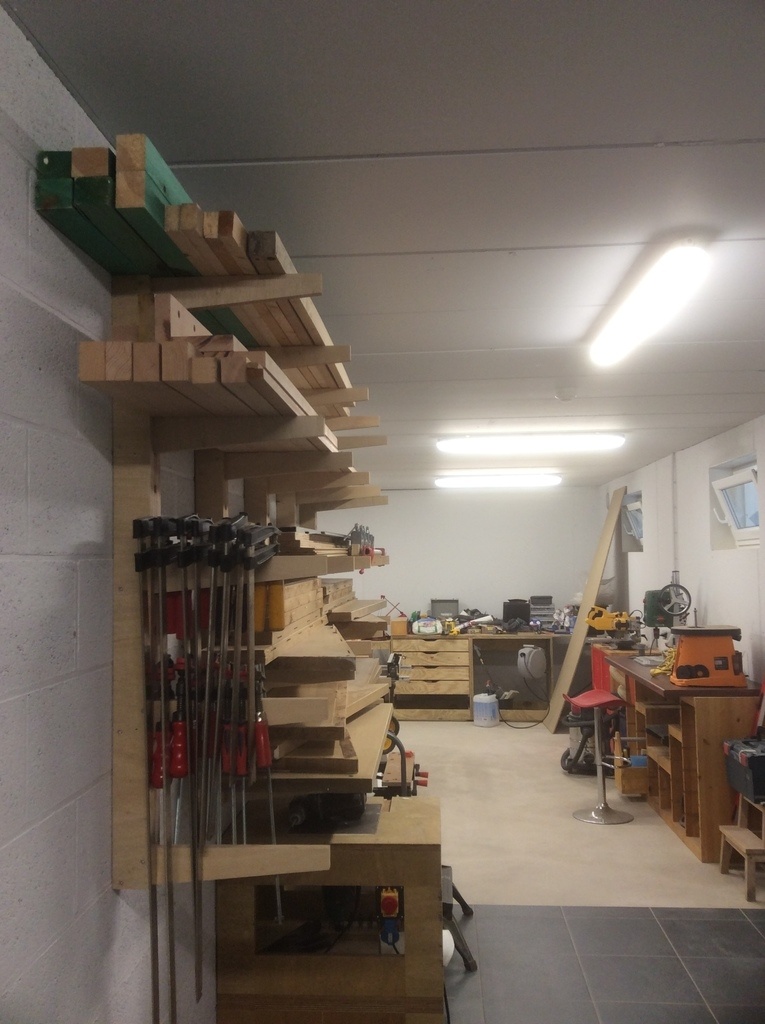

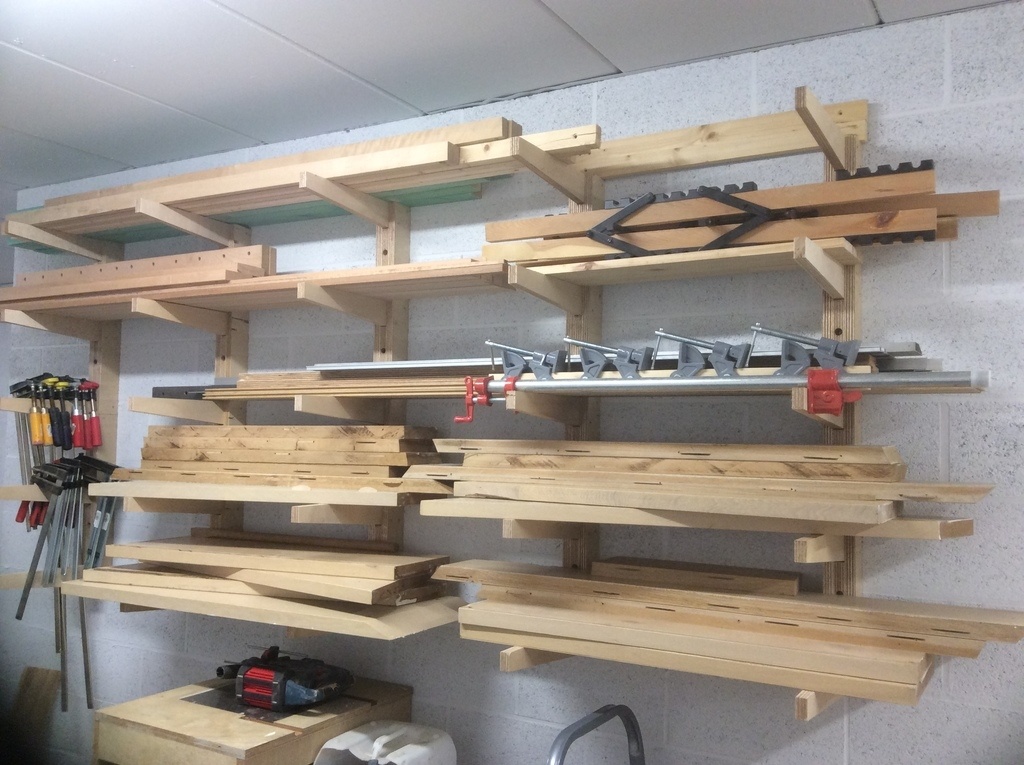

Rack à bois
Après avoir nettoyé l’atelier suite au dégât des eaux et laissé tourner un déshumidificateur pro durant une quinzaine de jours, j’ai réalisé un rack à bois à l’aide de chutes de panneaux en multiplex.
C’est très solide, simple a réaliser (collage et vissage) et peu coûteux.
La fixation au mur se fait au moyen de vis Turbo.
Désolé, pas de photo pendant la réalisation ... j’étais en rush !
Inspiration Shop Built : youtu.be/PZtYYhBNDng

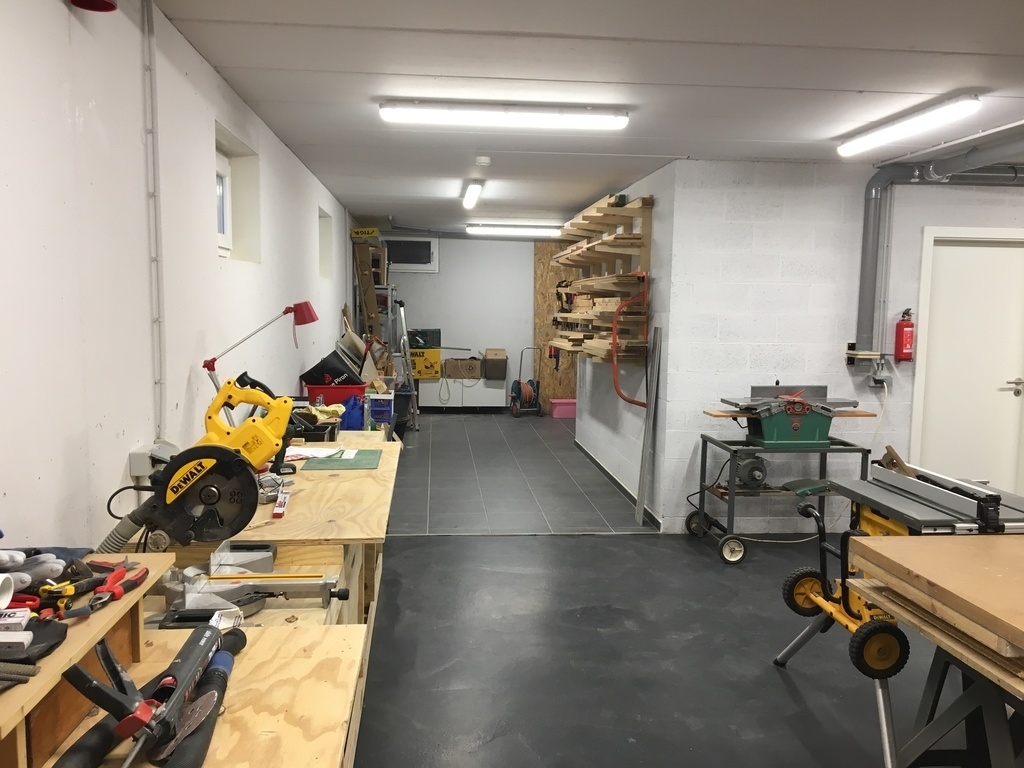

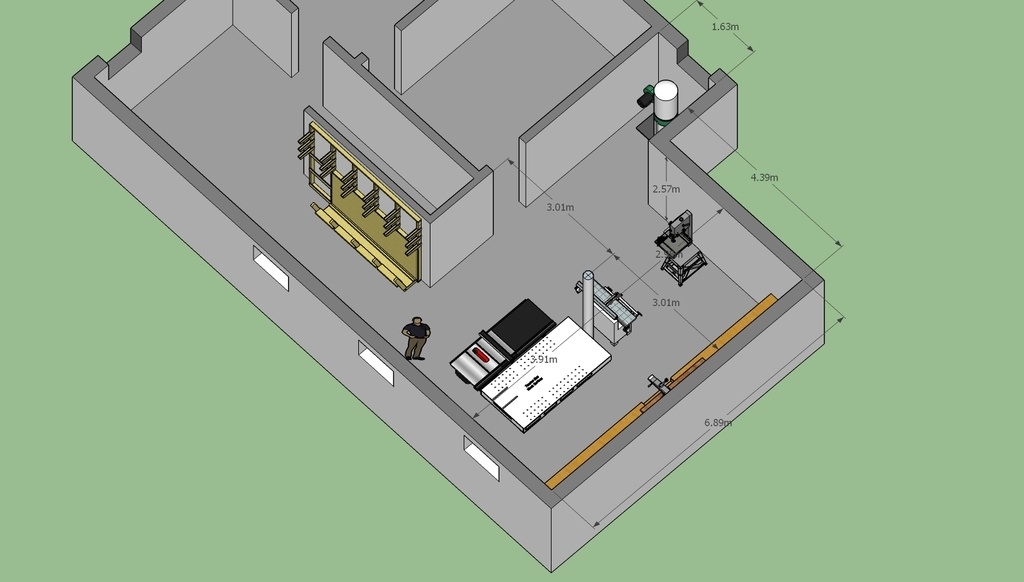

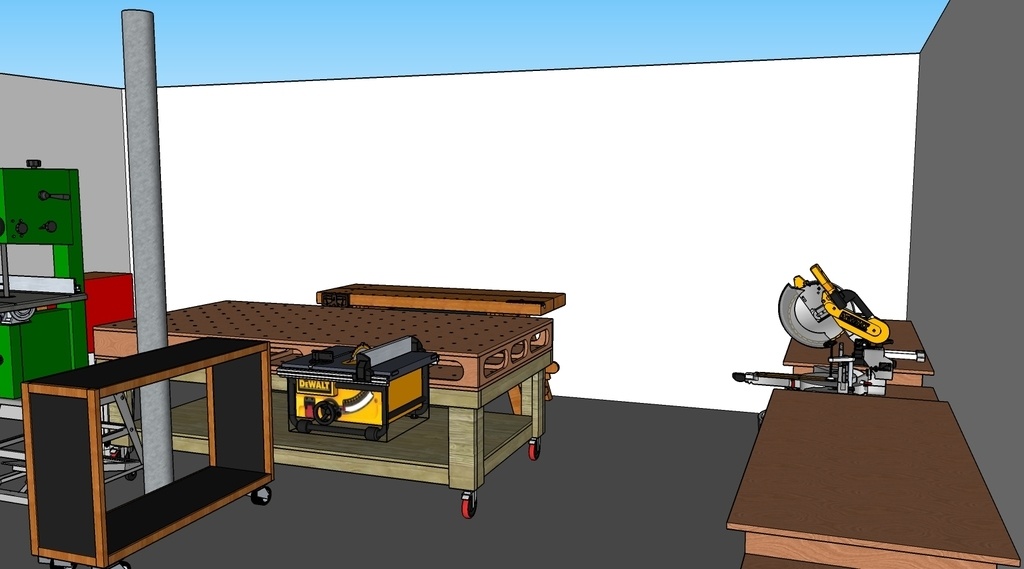

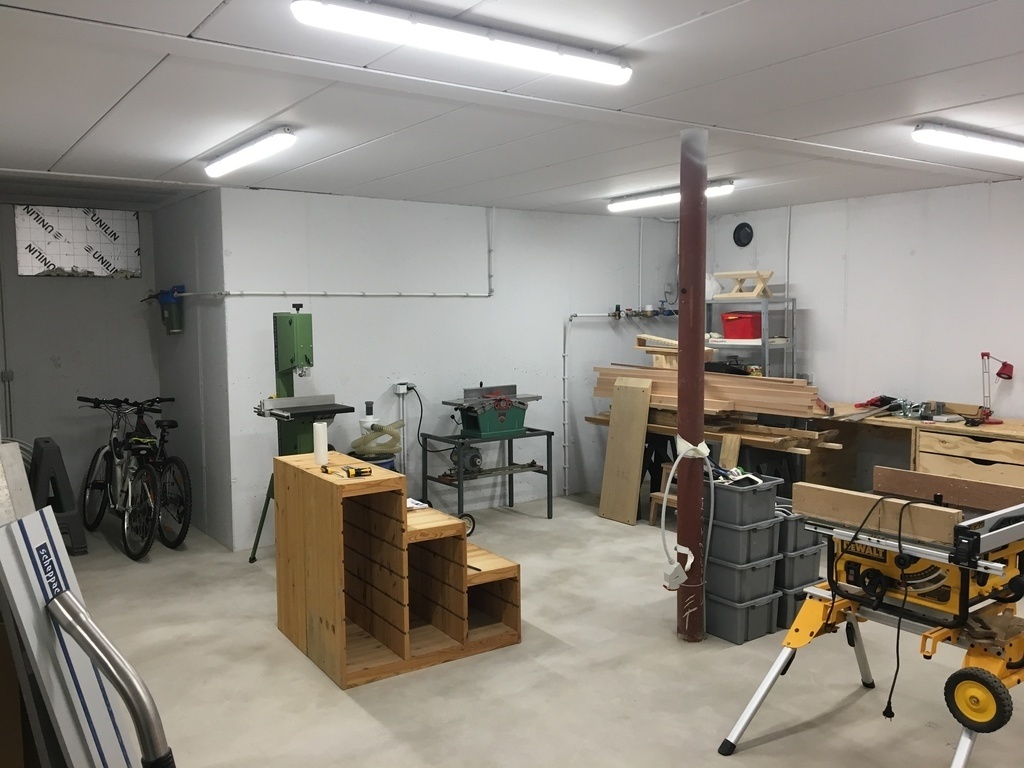

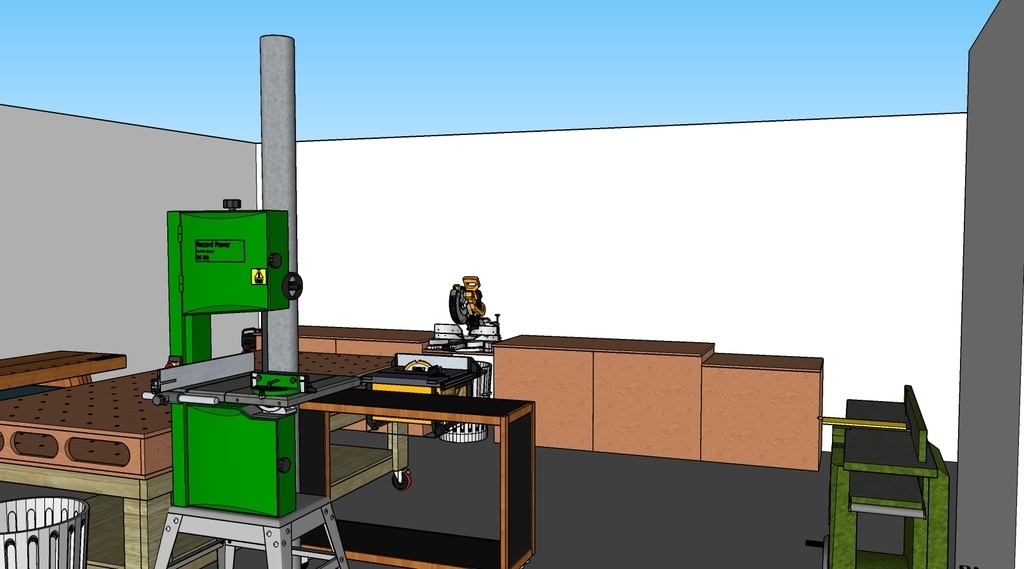

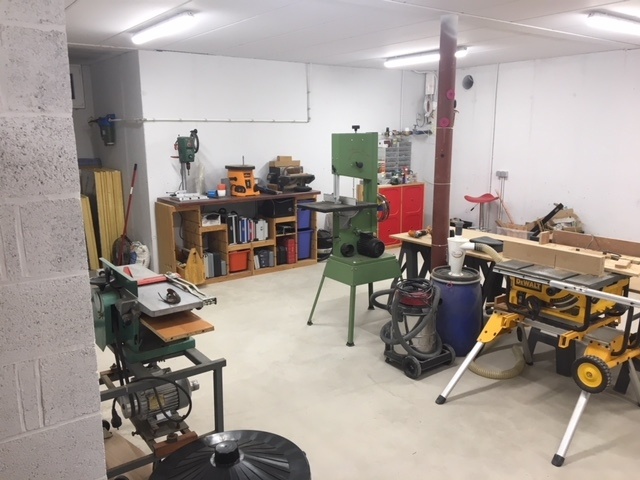

Nouvel aménagement
En réfléchissant un peu (si si ça m’arrive !
) j’ai décidé des revoir l’aménagement de l’atelier.
Ce qui m’a inspiré est le flux logique de l’atelier (le workflow comme disent les ricains) en repositionnant les étapes principales.
Tout ce qui est coupé est à l’avant (scie à onglet, scie sous table, scie à ruban) ainsi que la dégauchisseuse/raboteuse.
Les étapes de finition sont à l’arrière (ponçage, perçage et défonçage) près de la table d’assemblage.
Je dois encore finaliser le meuble de la scie à onglet (un gros travail de ponçage à déjà été entrepris vu les moisissures présentes sur le meuble), un traitement e5 l’assemblage final doit encore être fait ainsi que de nouveaux tiroirs (les actuels sont trop grands et trop lourds ... je me déboîte une épaule à chaque ouverture
).
Je dois aussi réaliser une table d’assemblage de style Ron Paulk.
Et m’acheter enfin un aspirateur à copeaux et faire un système d’aspiration vers les machines.
Petit à petit j’y arriverai !

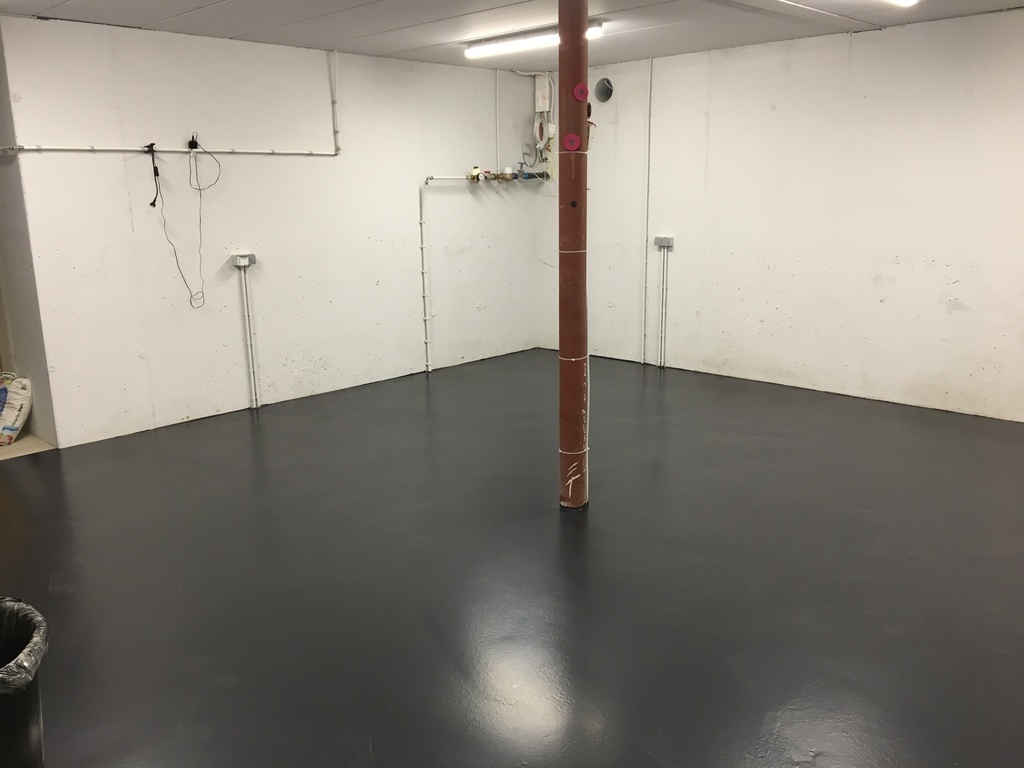

Peinture du sol

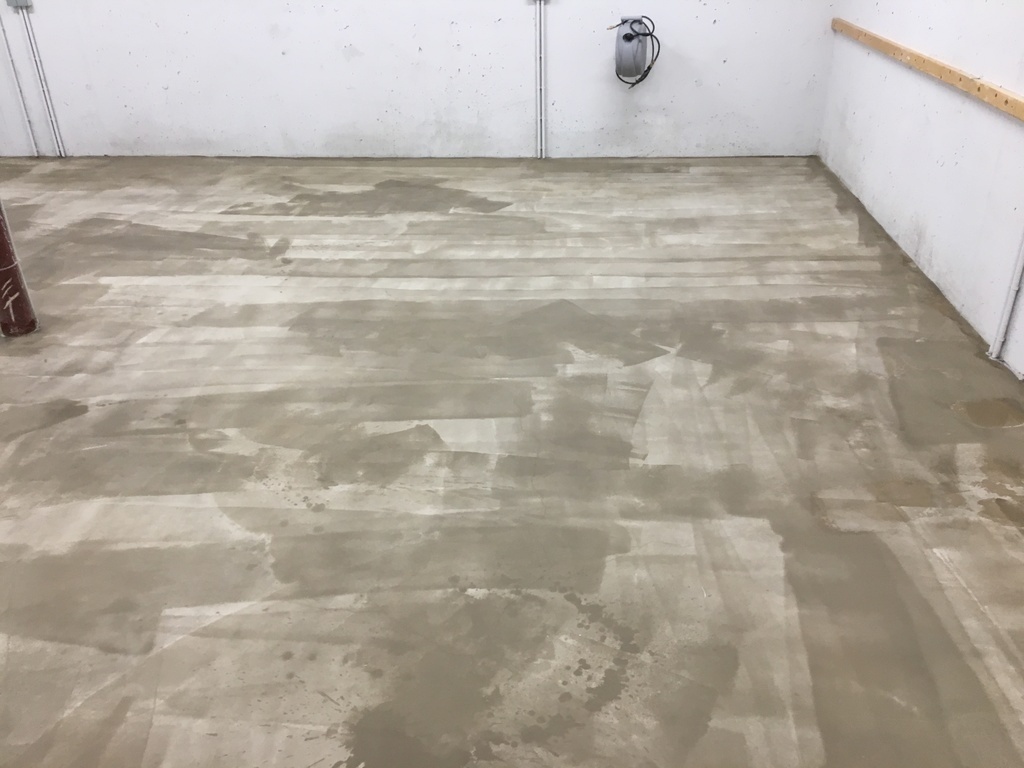

Suite aux dégâts des eaux survenu il y a quelques temps, j’ai remarqué que la barbotine de sol générait énormément de poussières (comme si elle se délitait).
J’ai donc décidé de peindre le sol de l’atelier.
Préalablement à cette étape, et après avoir une nouvelle fois vidé l’atelier, j’ai balayé et aspiré convenablement et appliqué un fixateur pour sol poreux.
Application au rouleau et à la brosse.
J’ai laissé sécher une nuit.

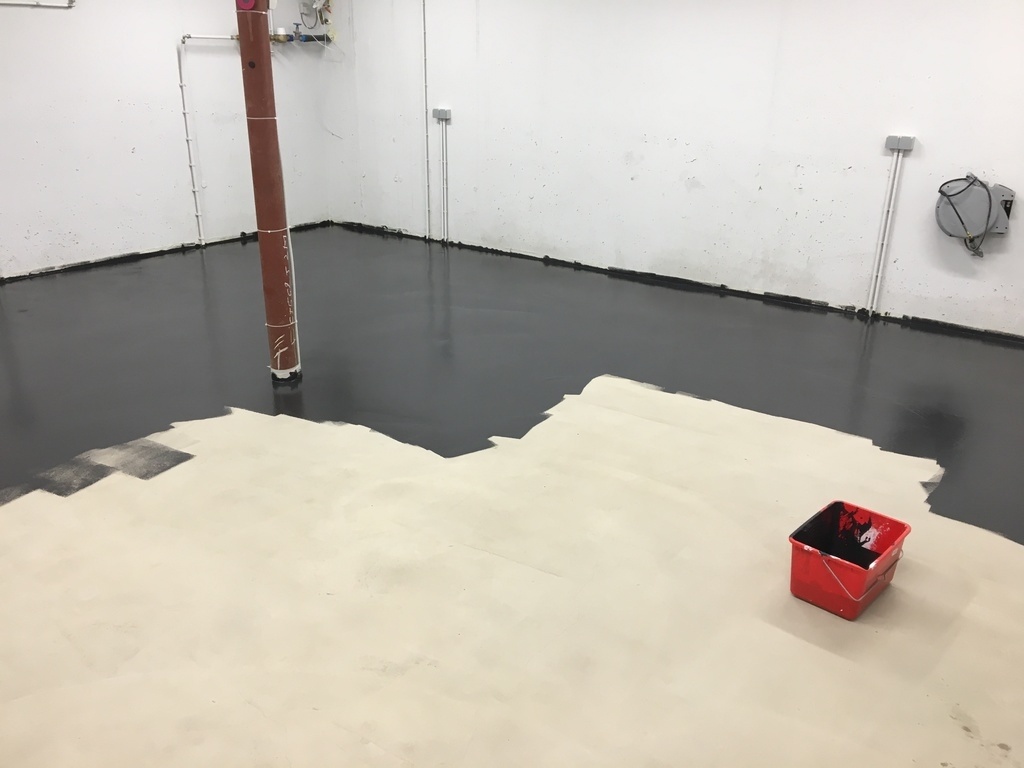

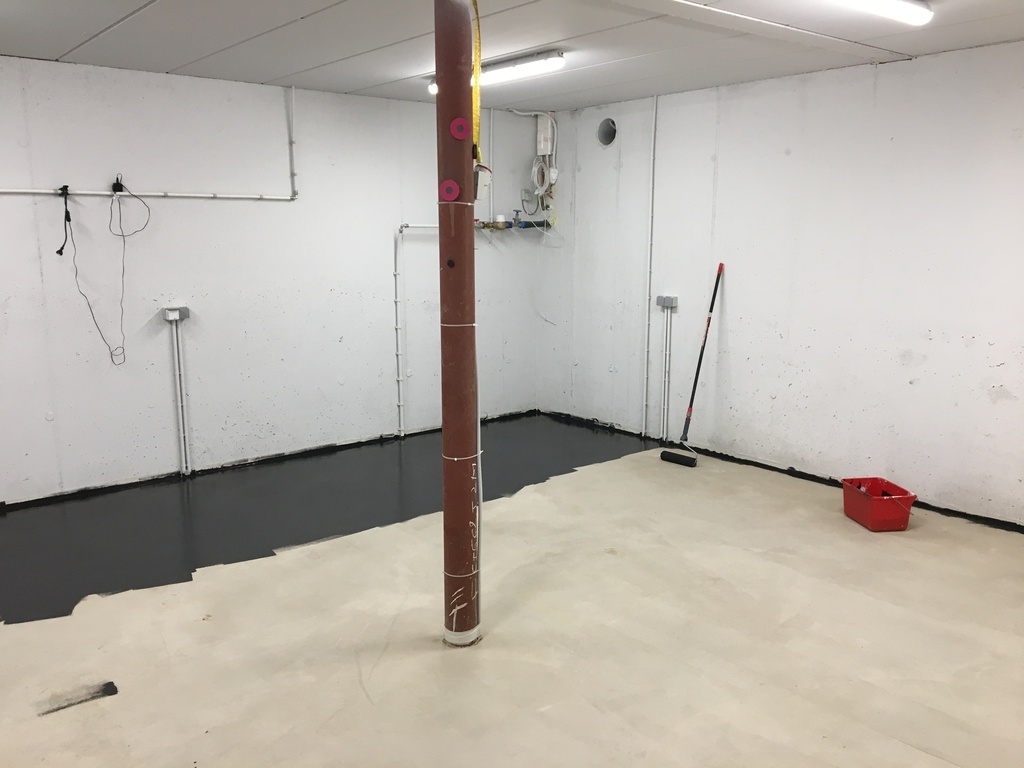

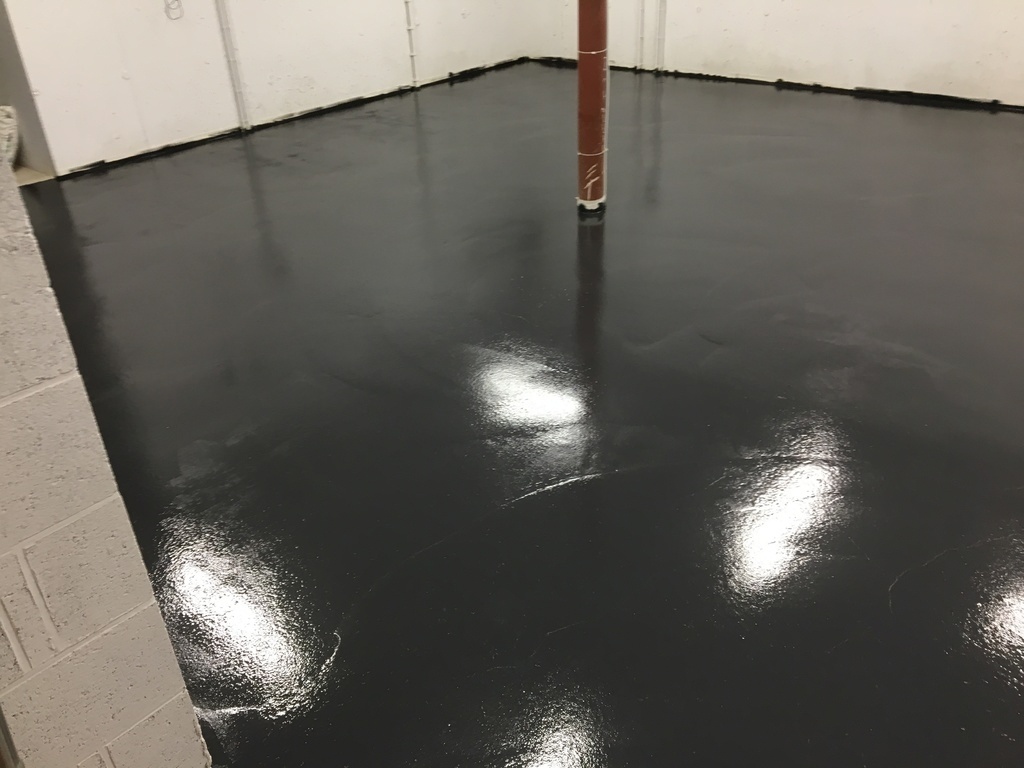

Ce matin, après avoir protégé le bas des murs avec du papier de masquage, j’ai appliqué la première couche de peinture.
Il s’agit d’une peinture pour garage ou cave, résistante aux chocs, de teinte anthracite (le reste du sol des caves est revêtu de carrelage anthracite).
Je comptait d’abord acheter une peinture de marque (V33) mais un pot de 2,5l revenait à 85€ et il me fallait au moins 2 pots.
J’ai donc opté pour la peinture la moins chère de l’enseigné (Hubo) : 34,5€ pour 2,5l.
Le choix des couleurs est certes réduit (gris clair ou anthracite) mais pour 2 pots c’est nettement moins cher qu’un seul pot de la peinture de marque.

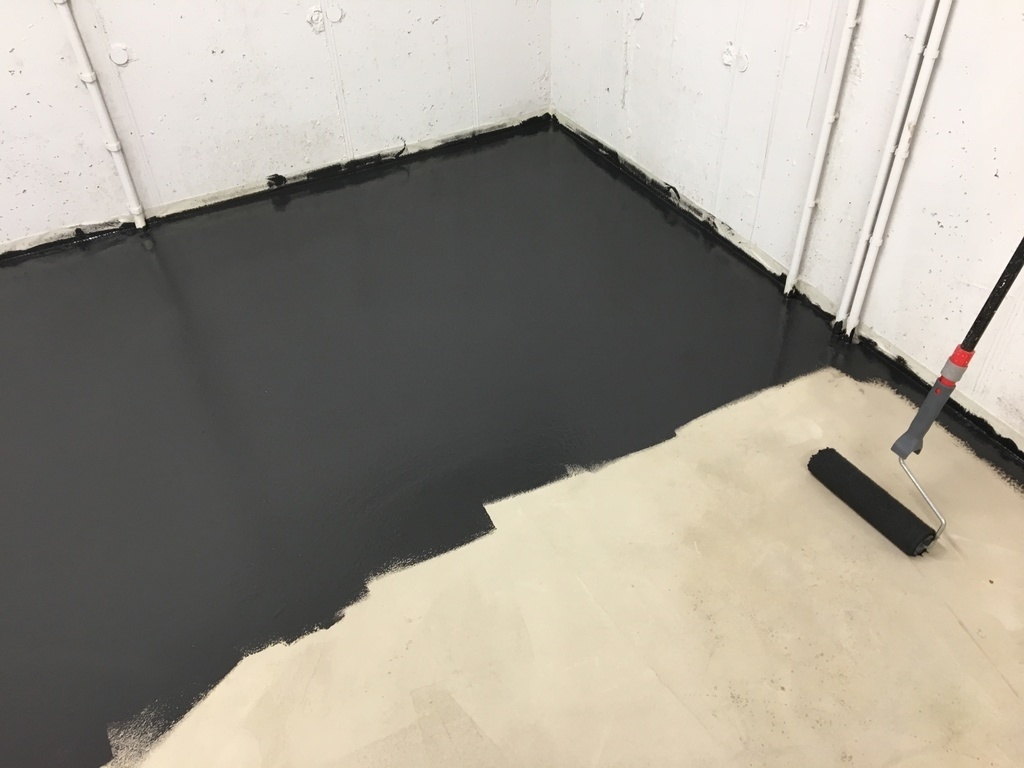

Application au rouleau.

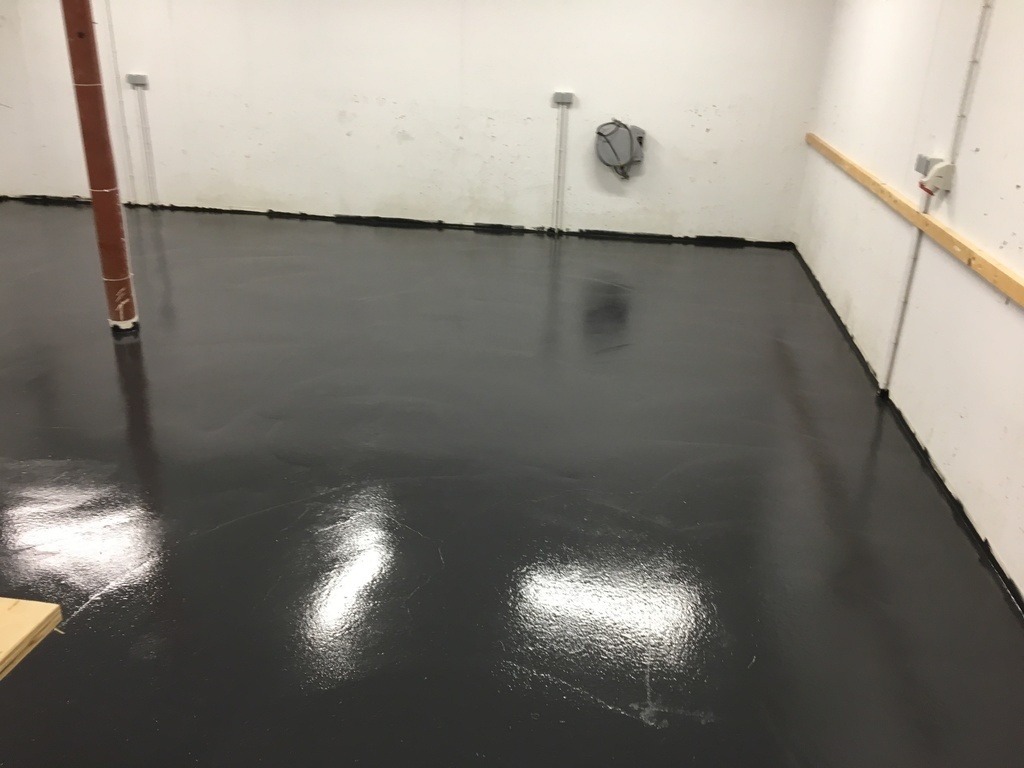

Elle est extrêmement couvrante et je verrai bien après séchage si une 2ème couche s’avère nécessaire.
18 heures de séchage sont nécessaires avant la 2ème couche et 48 heures avant utilisation des lieux.

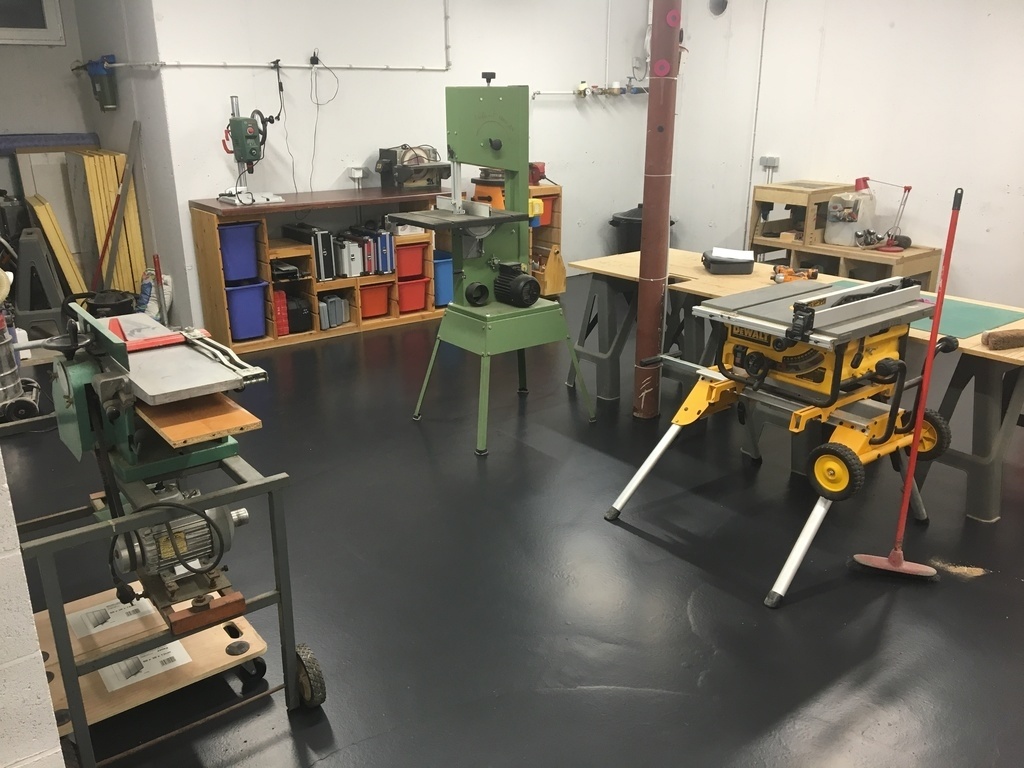

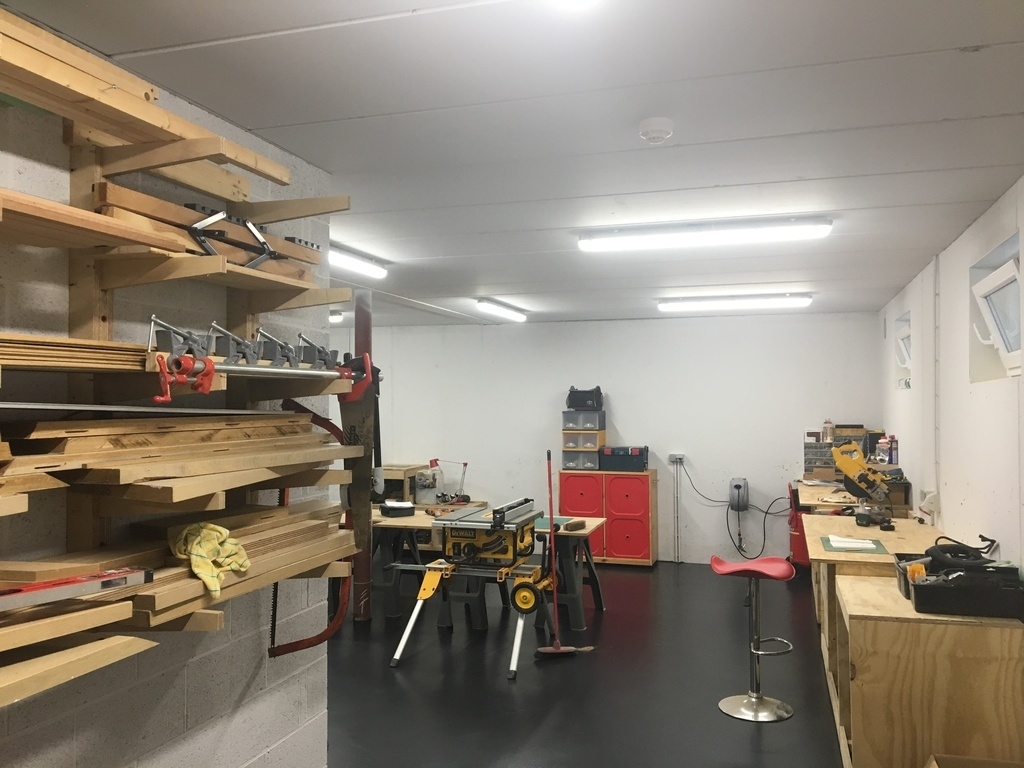

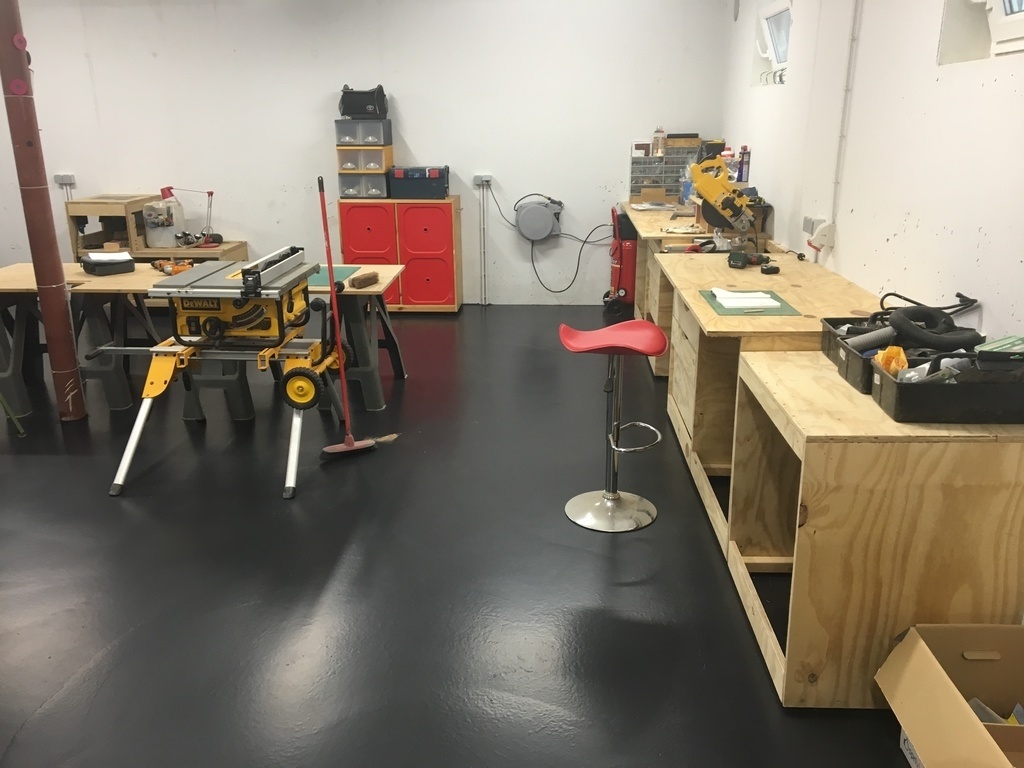

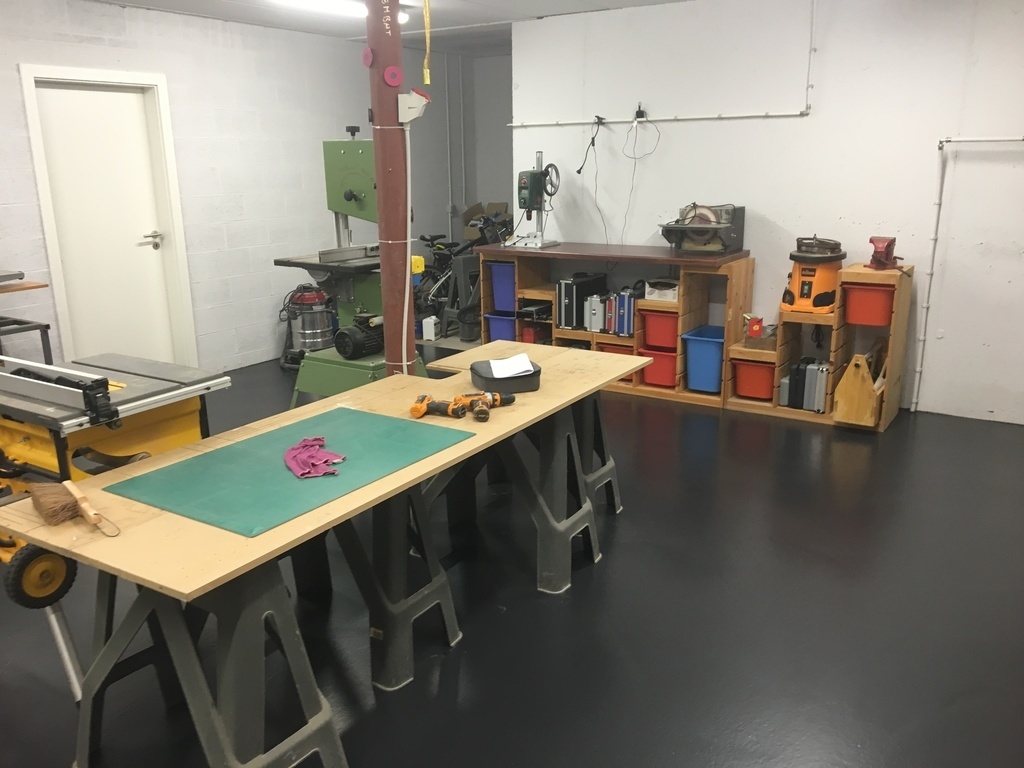

Après application d’une seconde couche et séchage complet, j’ai pu remettre tout mes meubles et mes machines en place.
A l’entretien, c’est le jour et la nuit par rapport à un sol en ciment !
Concernant la teinte, c’est noir mais ça me plaît assez finalement.

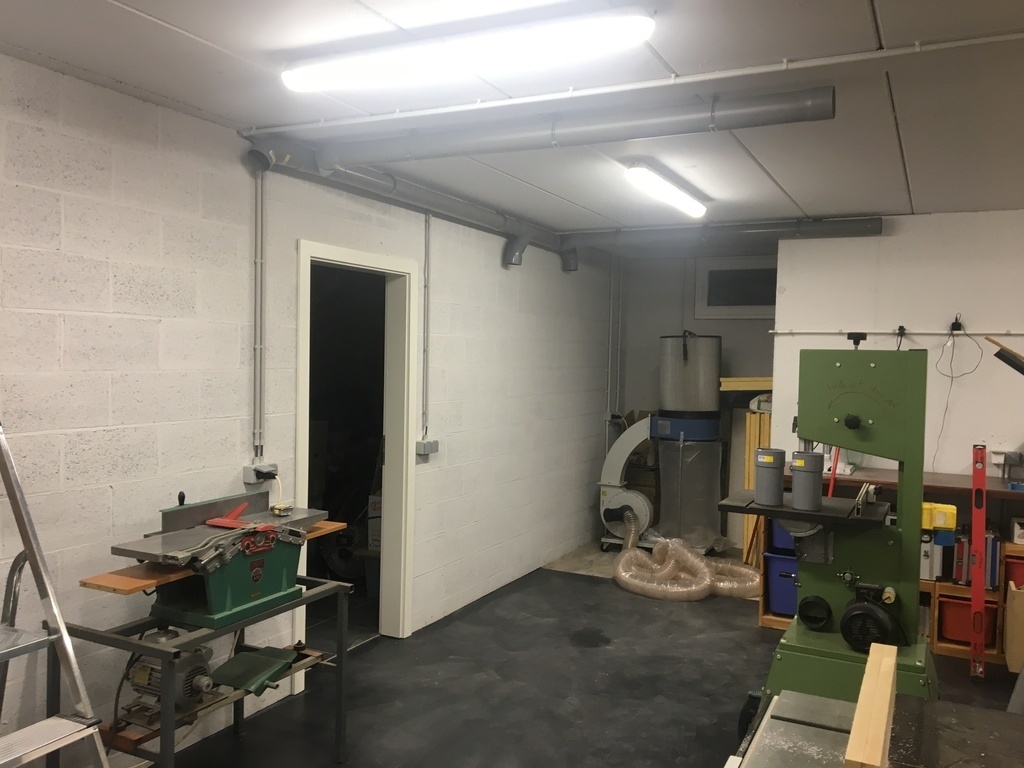

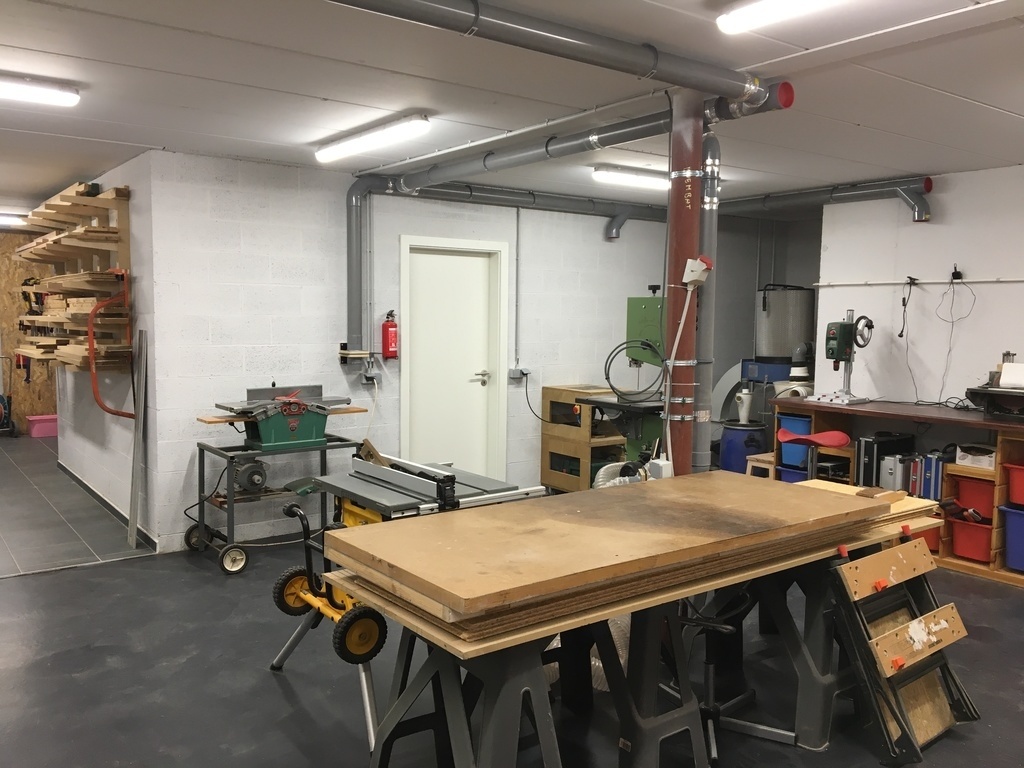

Aspiration d’atelier

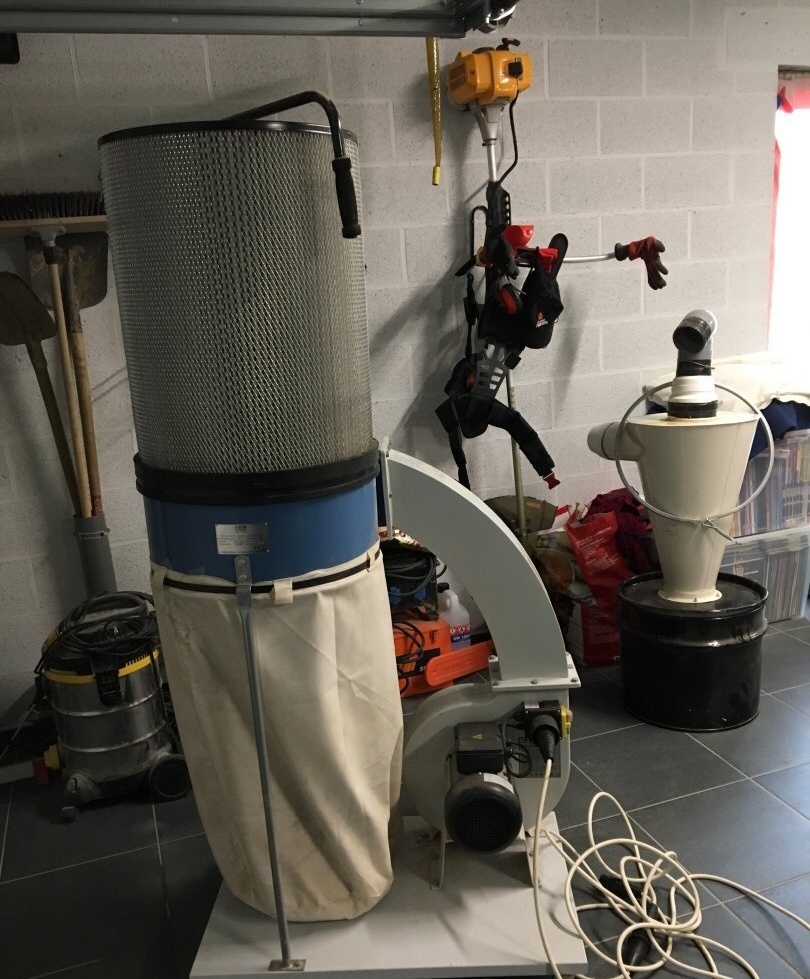

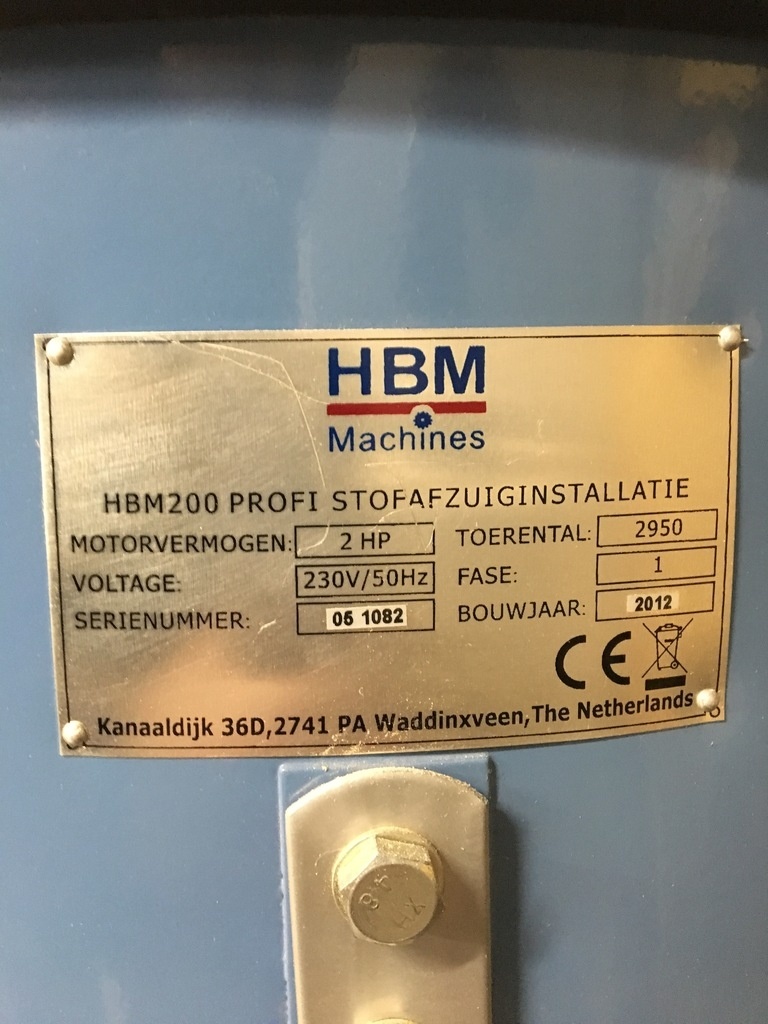

Ayant eu l’occasion d’acheter un aspirateur à copeaux HBM200 (hbm-machines.c...zuiginstallatie) en seconde main, j’ai commencé le système d’aspiration de mon atelier.
Je le réalise en PVC diam. 100 mm, je mettrai du tape Alu pour assurer l’étanchéité des raccords. Le réseau sera raccordé à la terre grâce à un fil de cuivre qui courra tout au long des tuyauteries.
J’ai également acheté du flexible diam. 100 mm chez Ducomat (ducomat.com/fr...-4-antistatique) à Liège en Belgique (près de chez moi) grâce à vos conseils :
J’ai essayé d’éviter un circuit trop compliqué afin d’éviter les pertes de charge.
Il me manque des accessoires, ce qui m’empêche de continuer aujourd’hui.
Des guillotines devront également encore être fabriquées pour que le système soit opérationnel.
Affaire à suivre ...

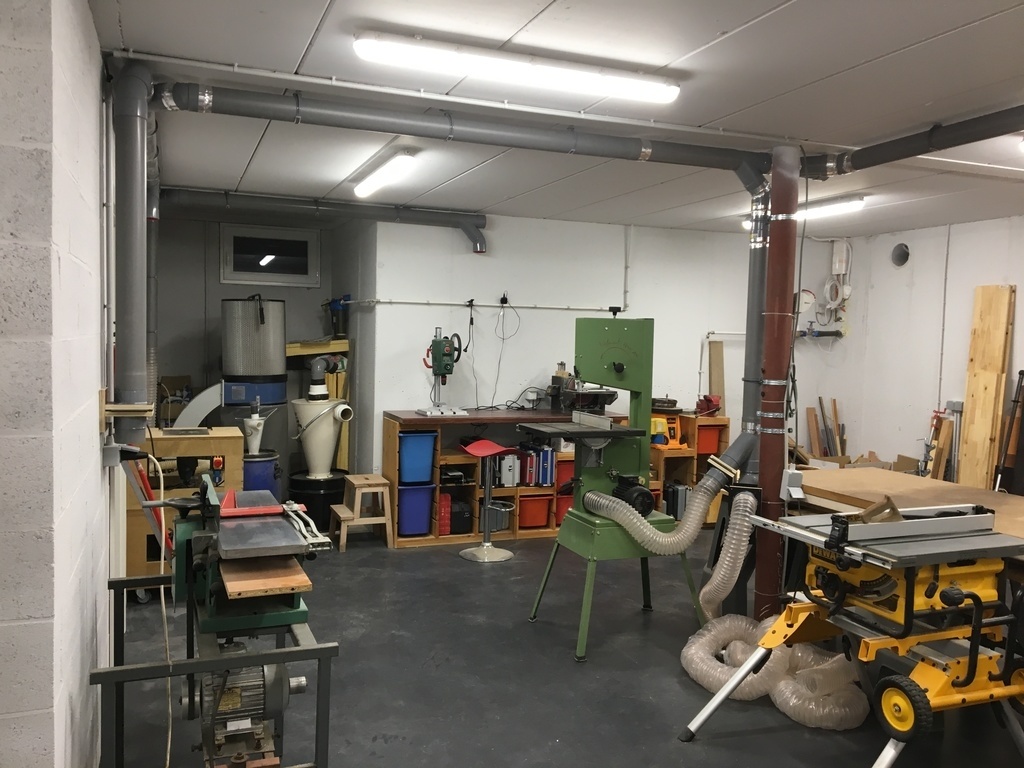

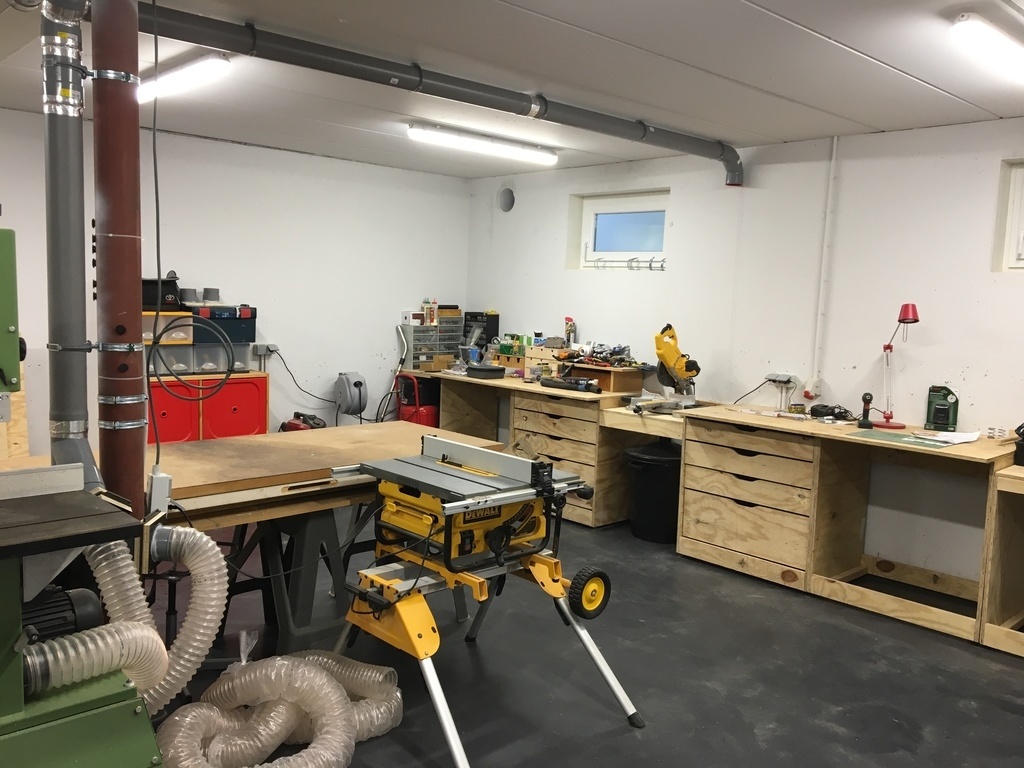

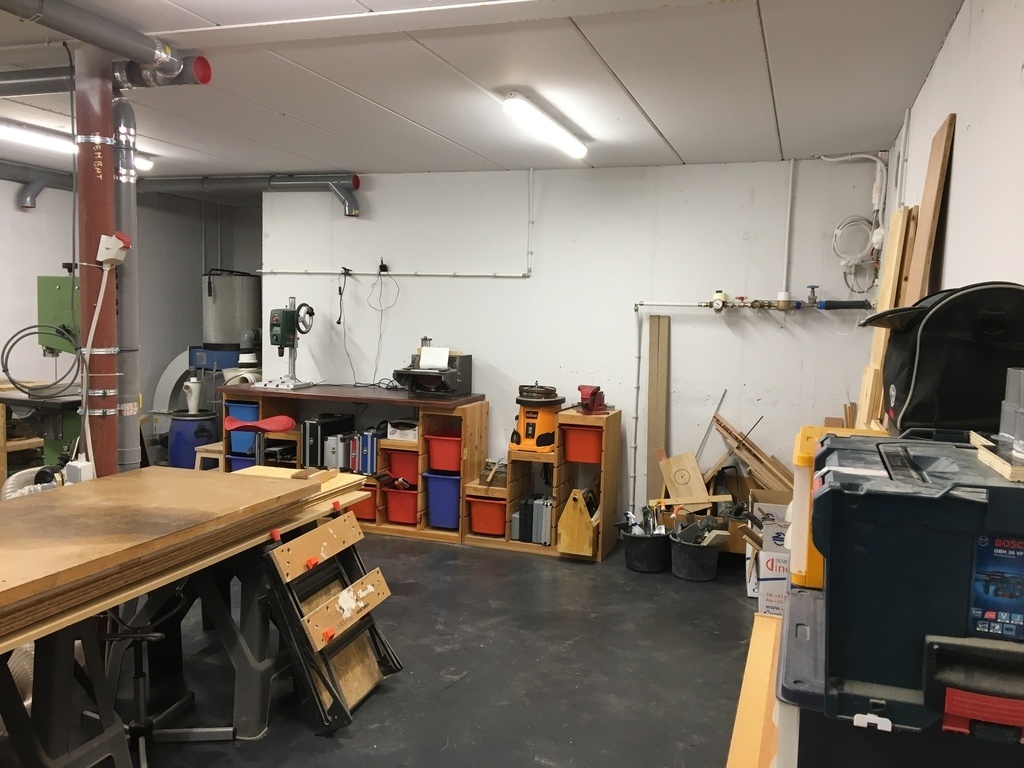

J’ai poursuivi mon travail sur le réseau d’aspiration.
Toutes les machines stationnaires sont à présent desservies par l’aspiration.
J’ai réalisé des guillotines maison en diam. 100 mm avec du Betonplex et du Trespa (ce que j’avais sous la main) qui glisse bien.
Je dois encore travailler sur quelques conne rions en diam. 50 mm.
Ça fonctionne bien, je suis content
