Raphael05

Porte clef coeur

Porte clef coeur
+

Après 2 merveilleuses années passées en Italie, je me devais de marquer le coup pour mon retour en France en laissant un petit souvenir aux personnes chères à mon coeur. .
Et me voilà parti dans la réalisation de portes clef en forme de coeur démontable en 2 partis ...

Liste des articles


Partager

1 étude, dessin, prototype

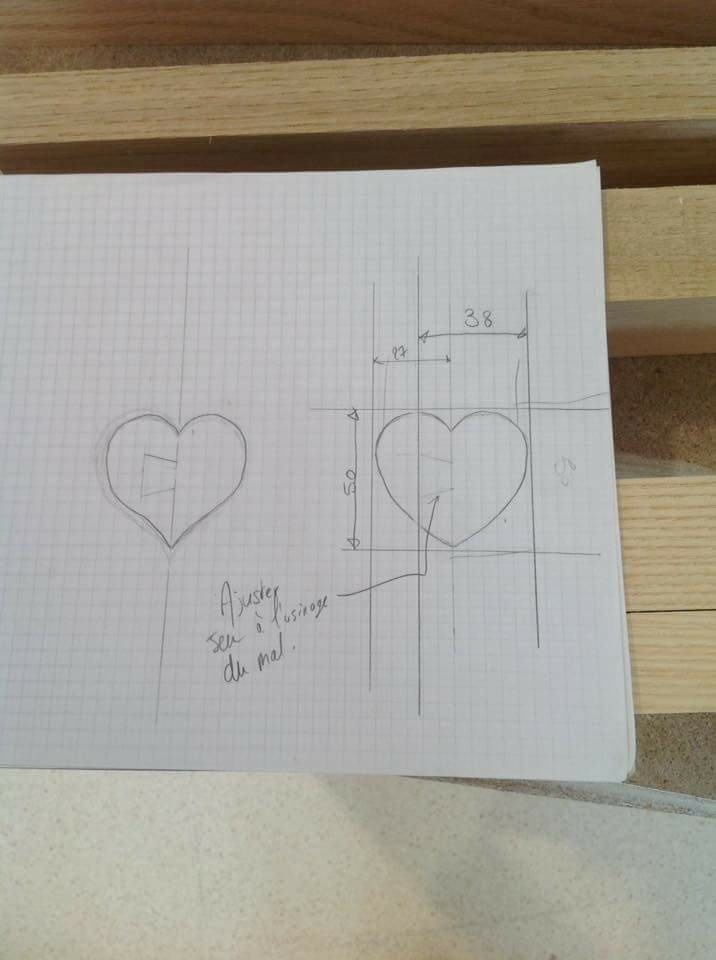

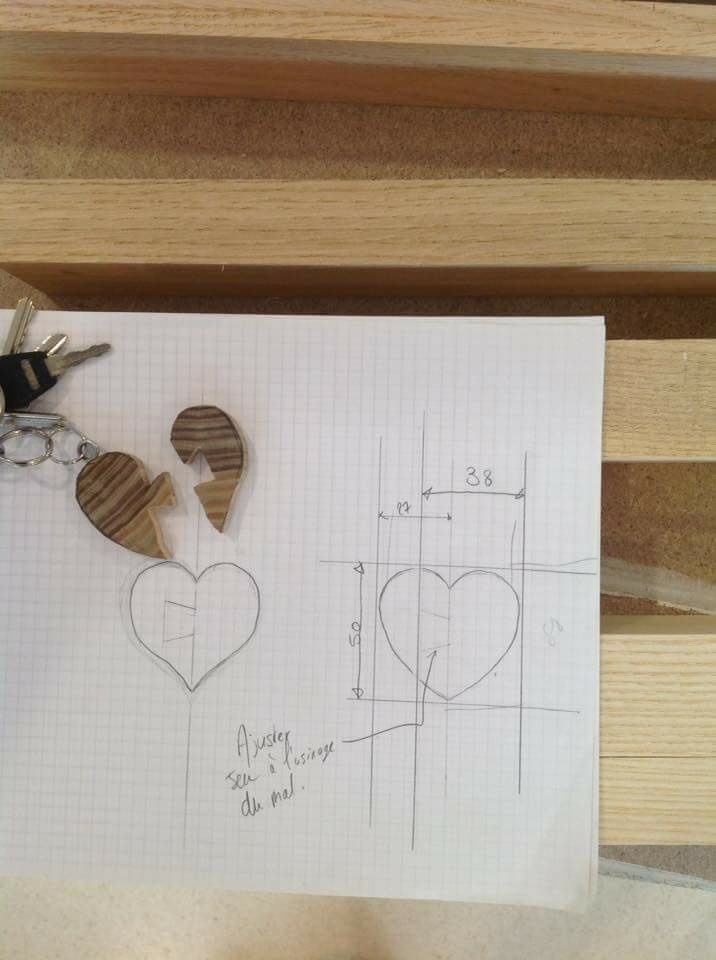

J'ai commencé par dessiné à l'échelle 1 mon coeur,  et la fameuse queue d'arronde que je déterminai en fonction de ma fraise à la défonceuse. .
 Bon je m'étais quand même fais un "bout" de prototype a l'échelle pour tester : la résistance suivant l'épaisseur et l'ergonomie dans la poche avec les clefs..

Publié

Partager

2 collage des masses

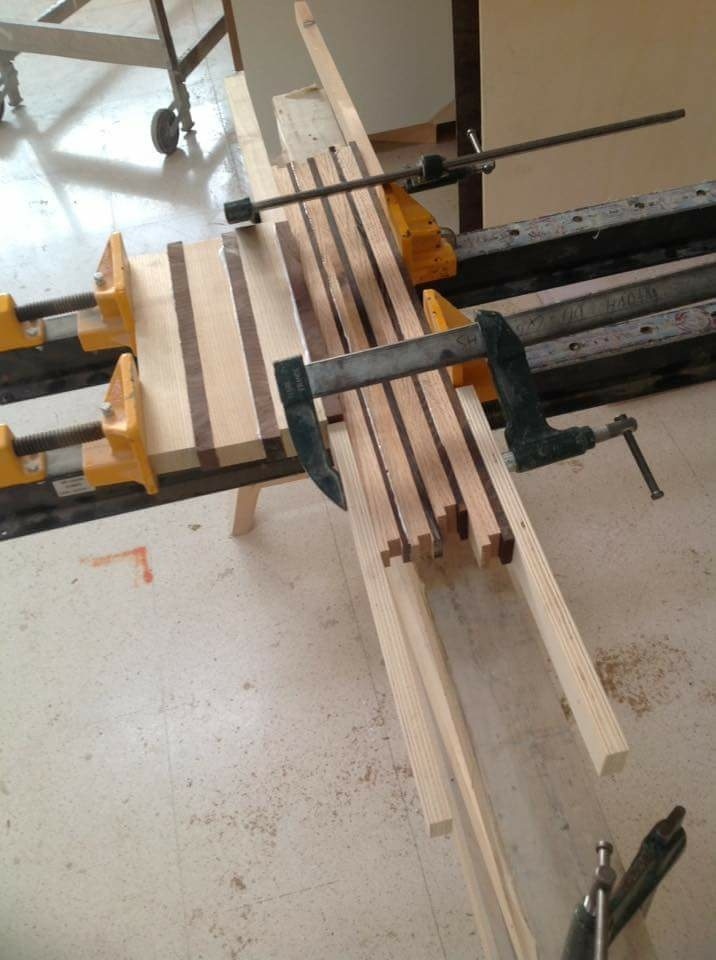

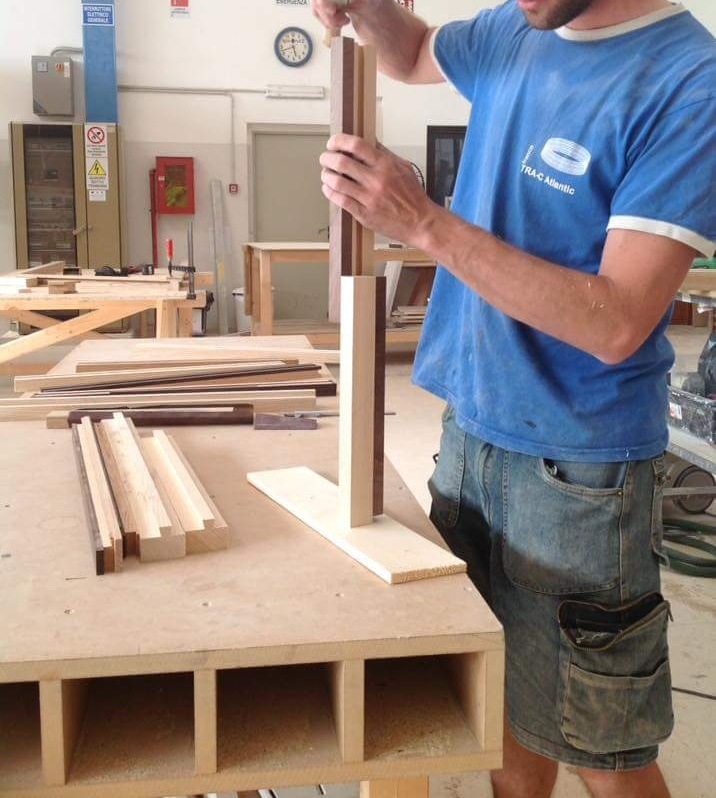

le collage des masses
  J'ai mélangé en fonction de mes chutes plusieurs essences de bois . Noyer , frêne, chêne, chêne rouge, wenge.

Publié

Partager

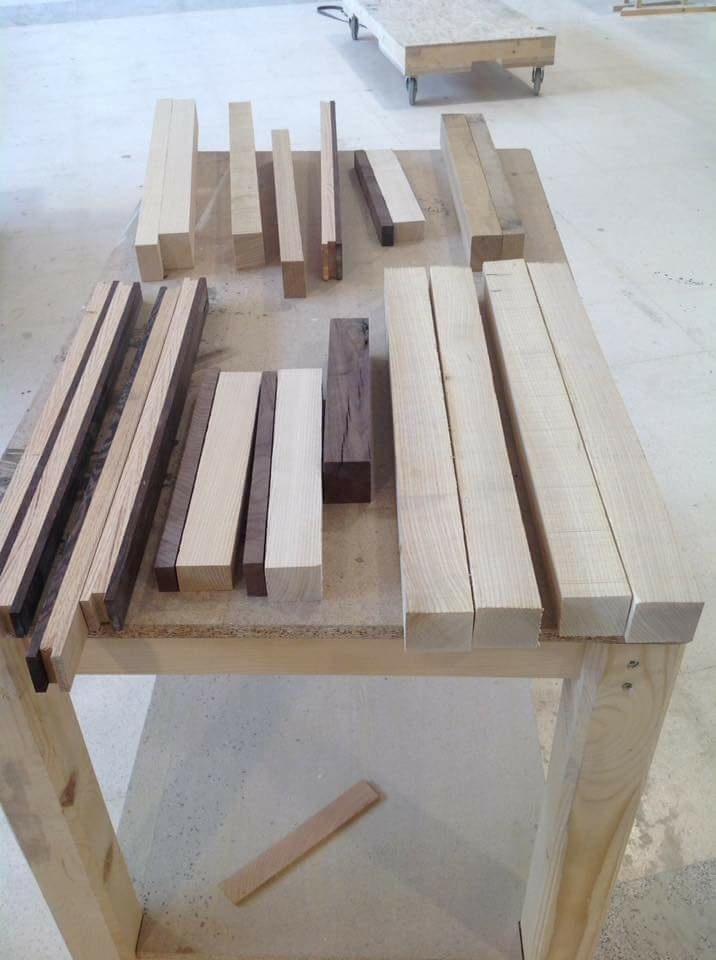

3 corroyage des masses

corroyage des masses: une section pour les futurs femelles et une autre section pour les futurs mâles. .

Publié

Partager

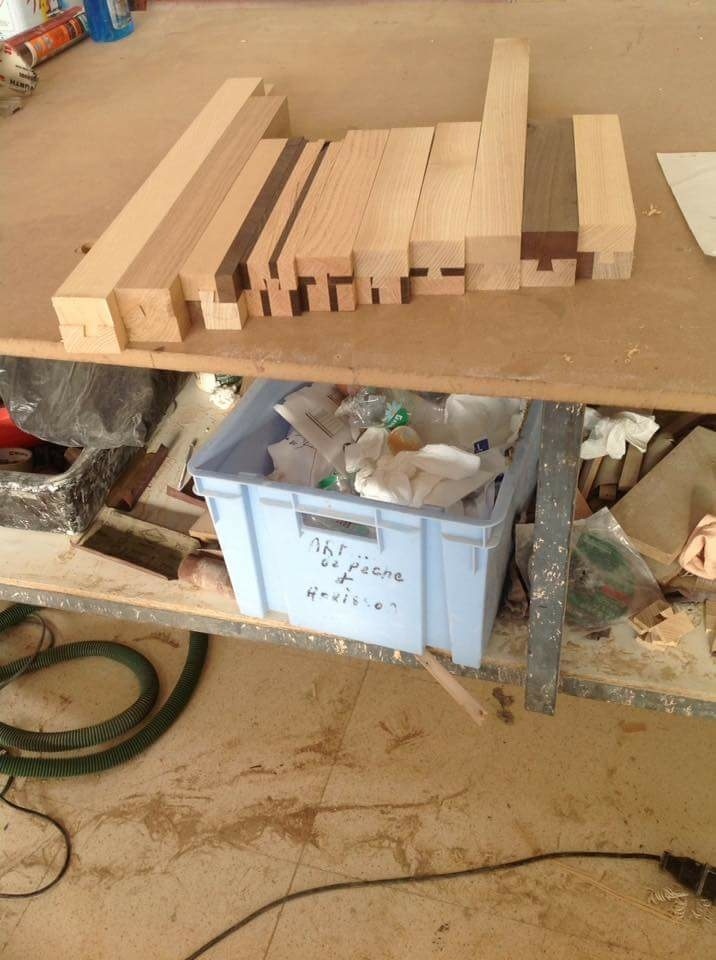

4 usinage des queues d'arronde

l'usinage des queues femelles . J'ai dégrossi à la toupie en faisant une rainure.

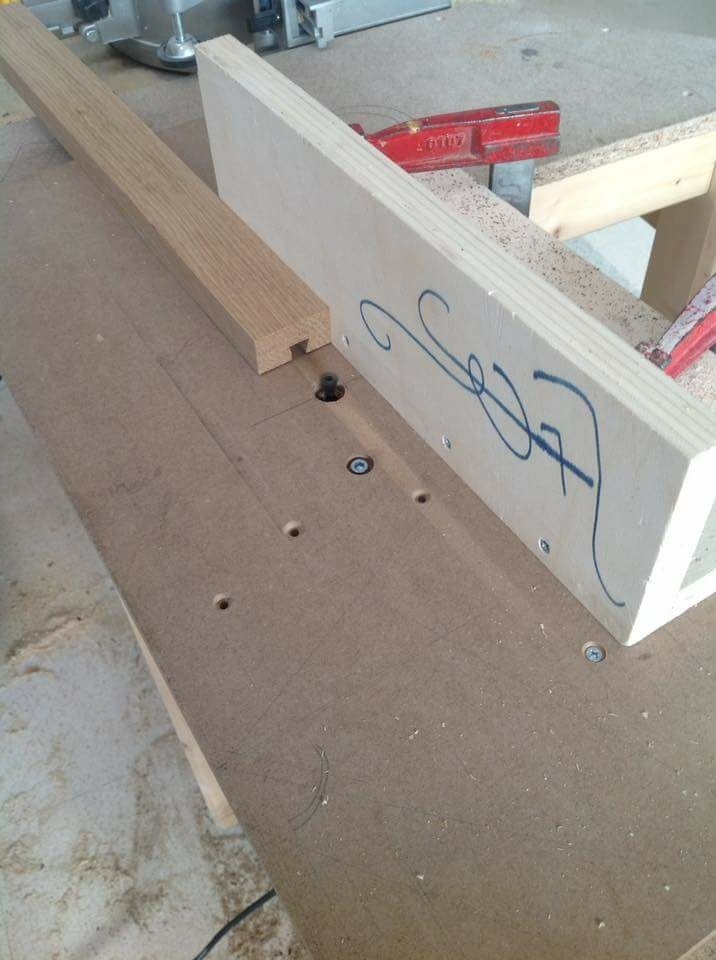

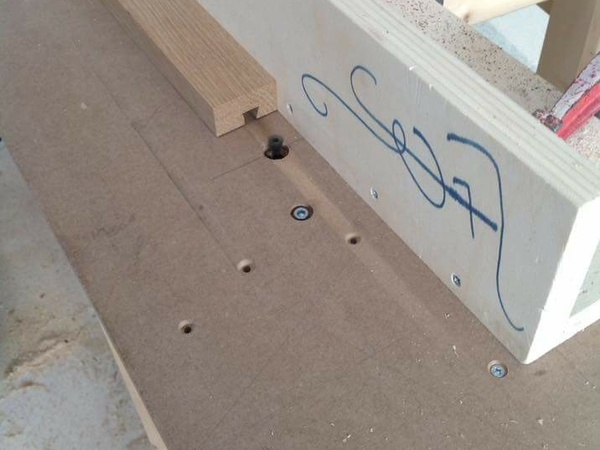

Puis à l'aide d'une défonceuse montée sur table et un guide solidement fixé je passé en 3 fois les queues femelles.

l'usinage des queues mâles.  Également dégrossi a la toupie .  Le pointage exact du mâle pour avoir le jeux parfait ne fut pas une mince affaire et cette étape mis à rude épreuve ma patience ..!!

Publié

Partager

5 assemblage des masses

assemblage des mâles et des femmelles entres eux .

Publié

Partager

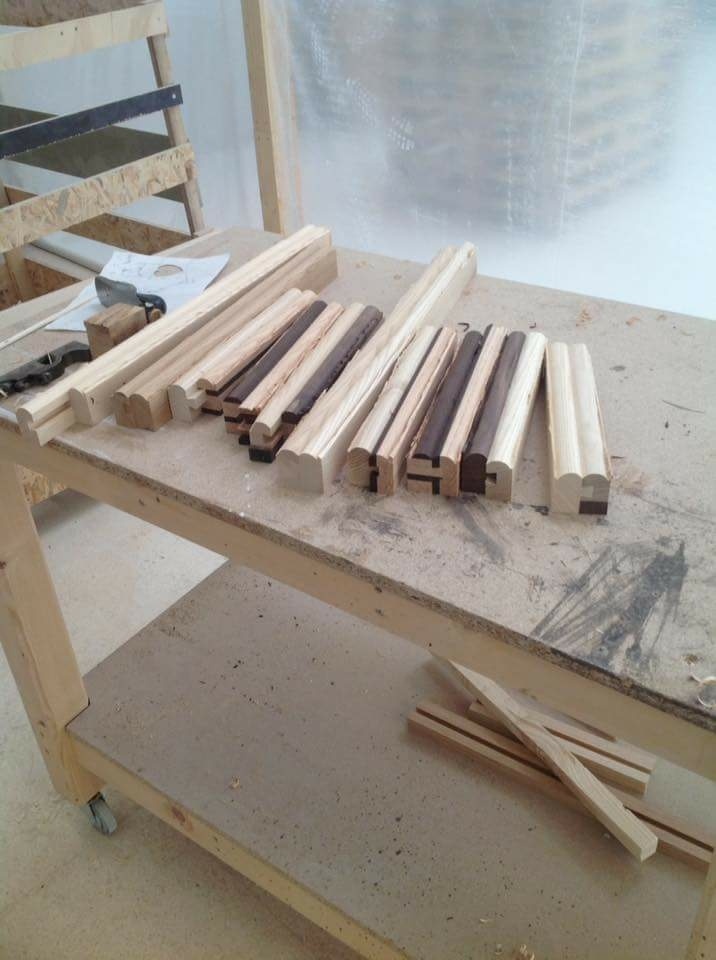

6 usinage de la forme extérieure

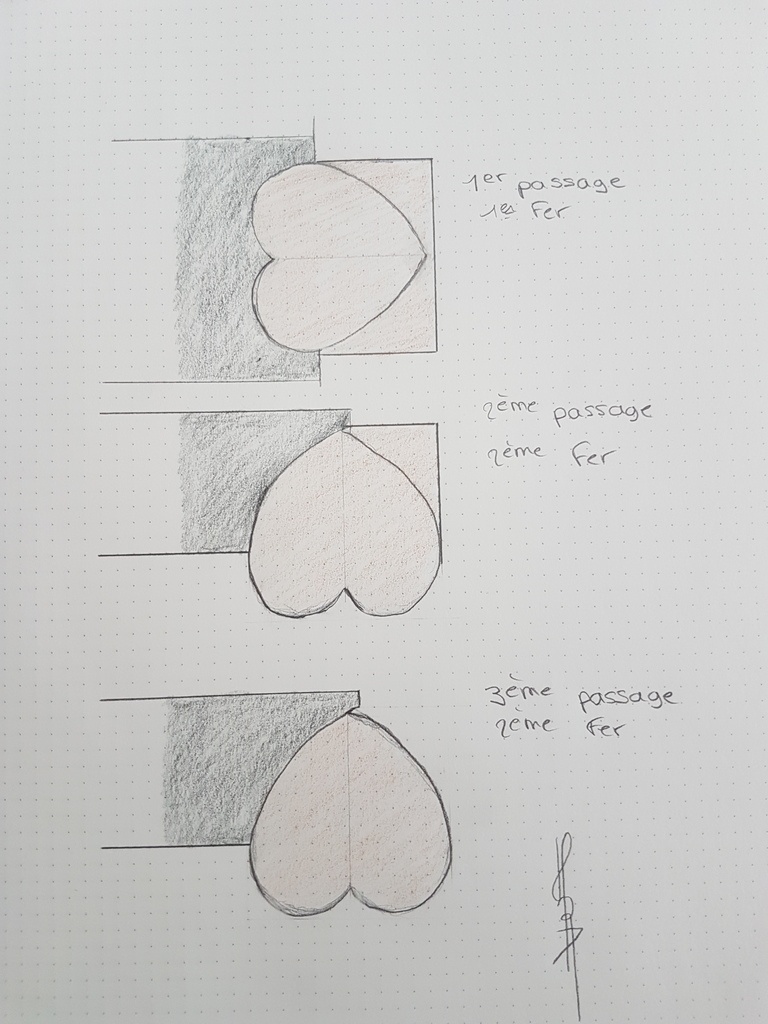

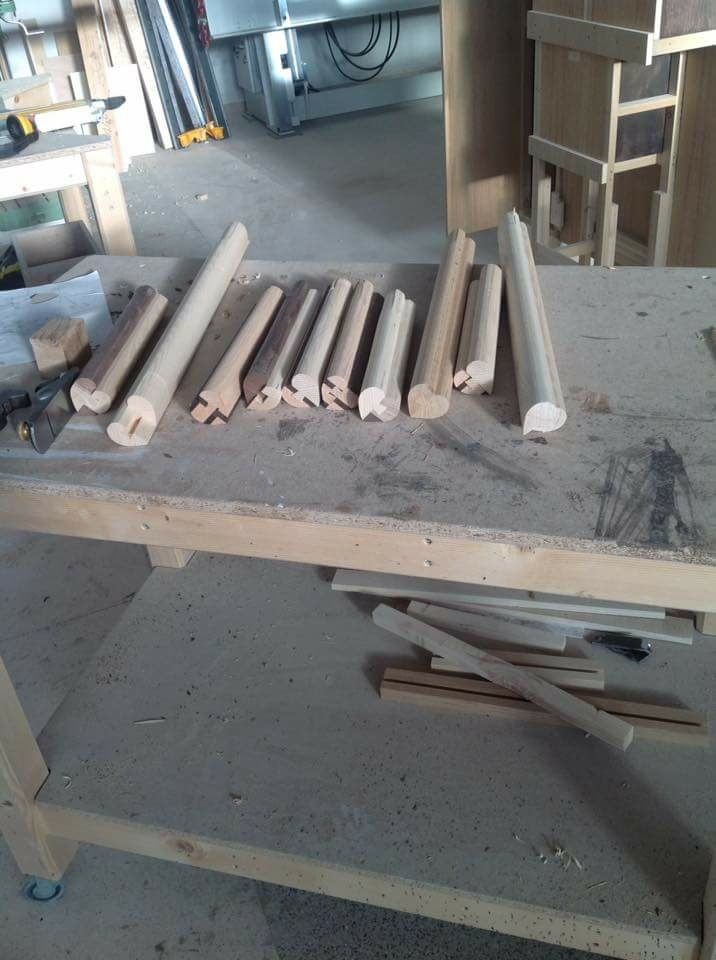

usinage de la forme extérieure  à l'aide de 2 "fers " .
 Une première passe pour la "paire de fesse"
Ensuite la pointe du Coeur d'un côté puis de l'autre

Publié

Partager

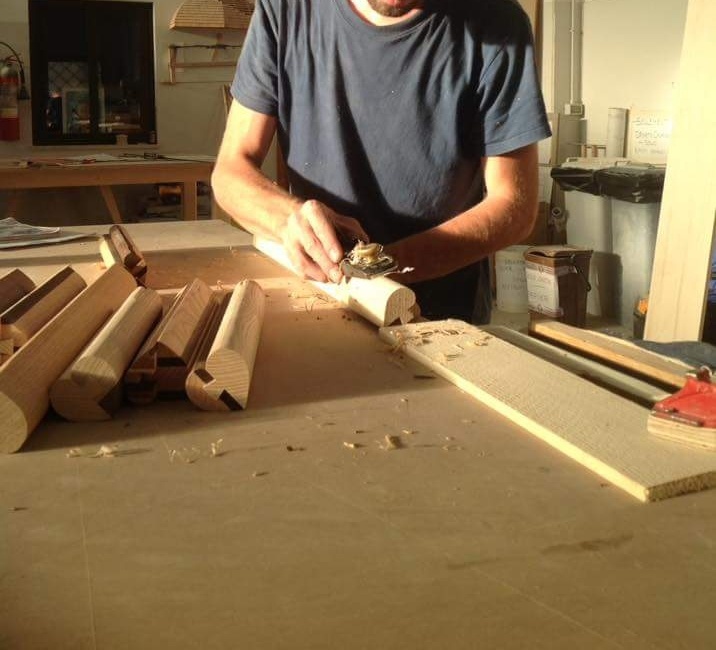

7 finition des longueurs

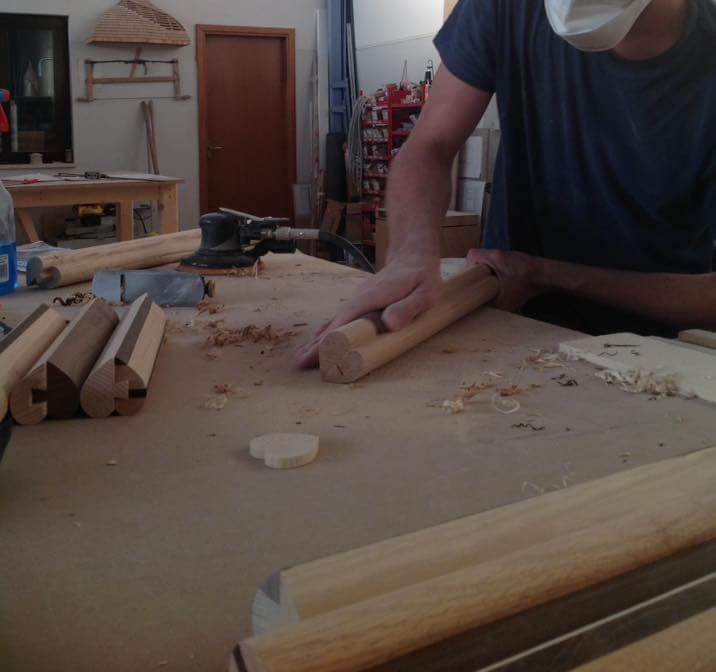

finition ponçage des longueurs des coeurs. . Au rabot à  main pour raccorder le mini décalage entre les 2 passages au fer.   Puis un ponçage approfondi.

Publié

Partager

8 débitage en tranche

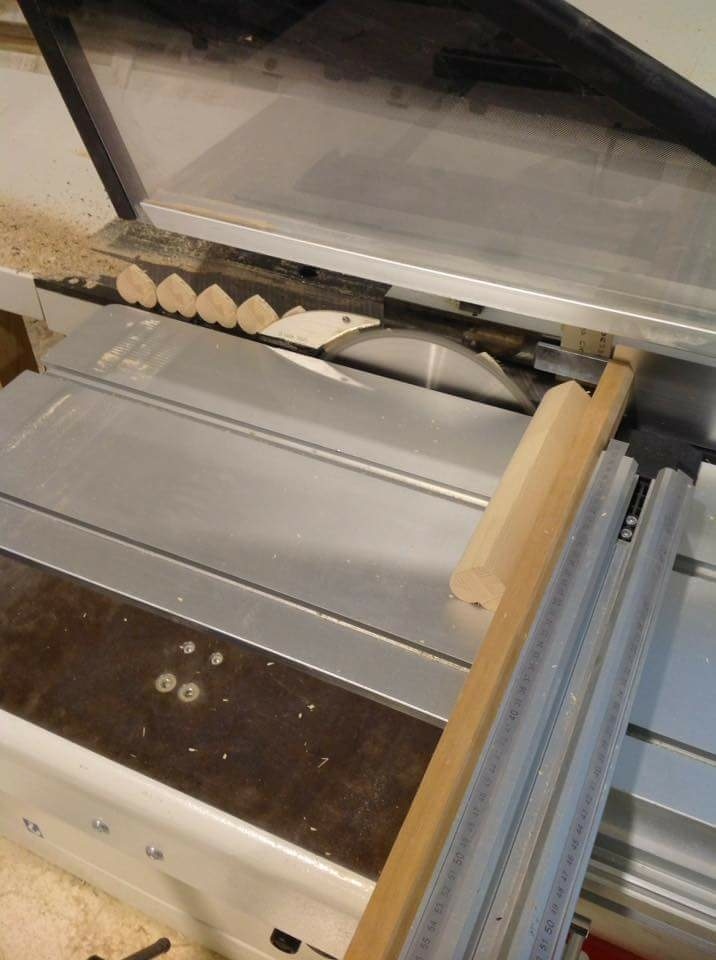

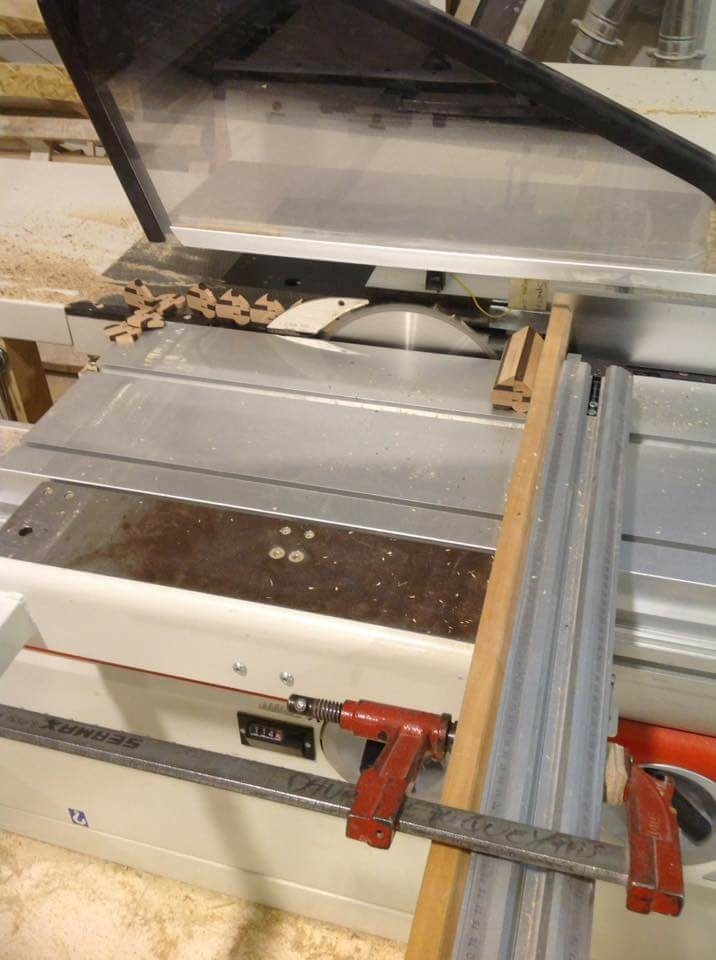

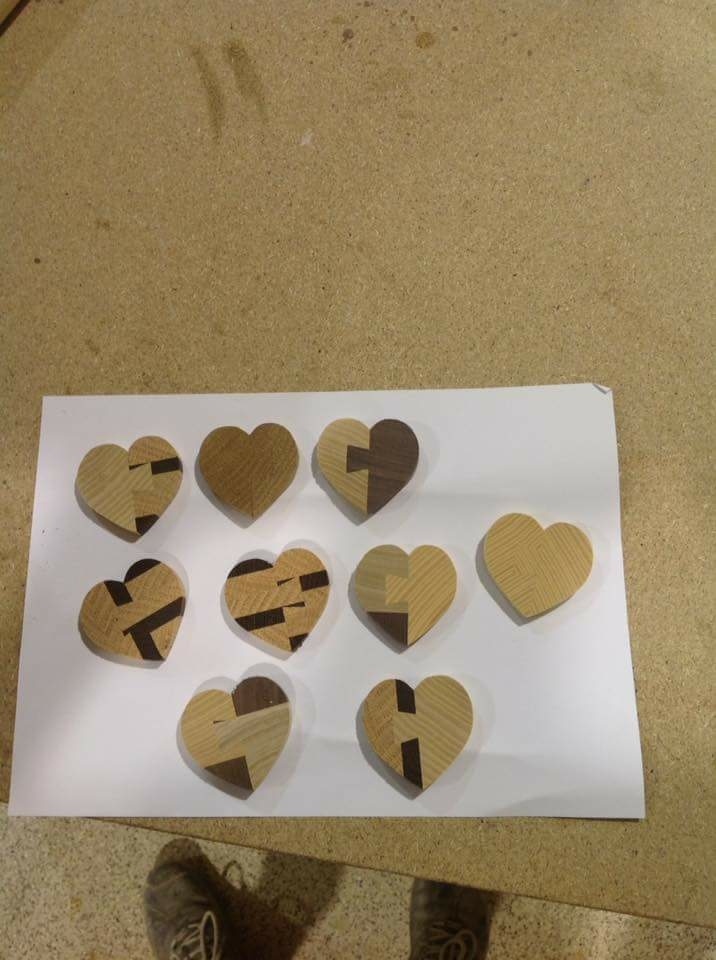

"débitage en tranche " ..  les portes clefs prennent vie grâce à une lame de scie fraiche d'affutage..

Publié

Partager

9 mini chanfrein pour marquer le joint

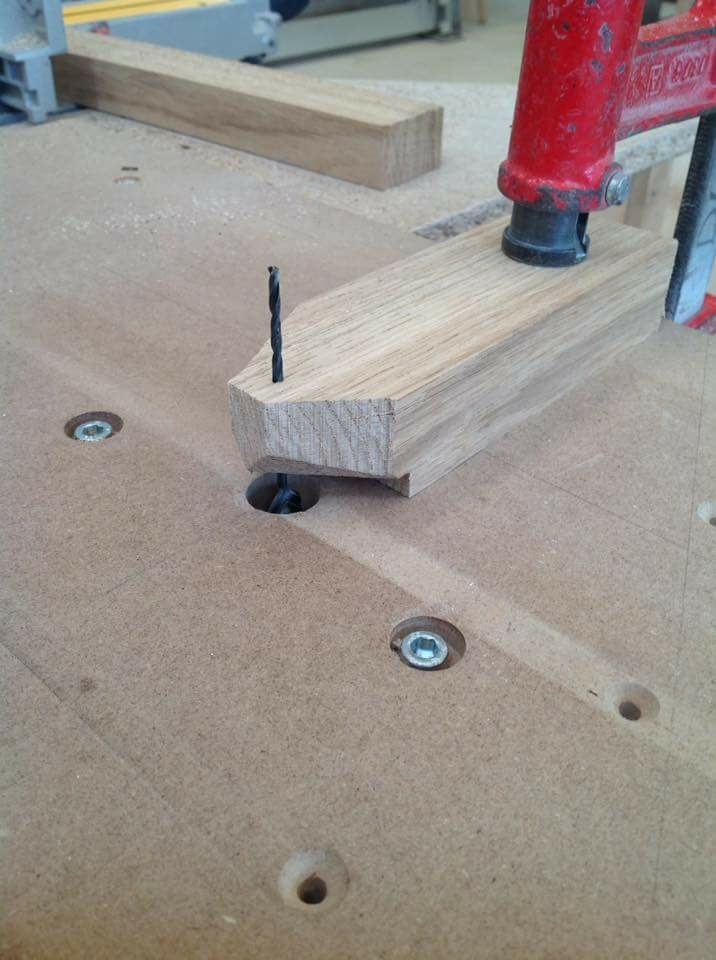

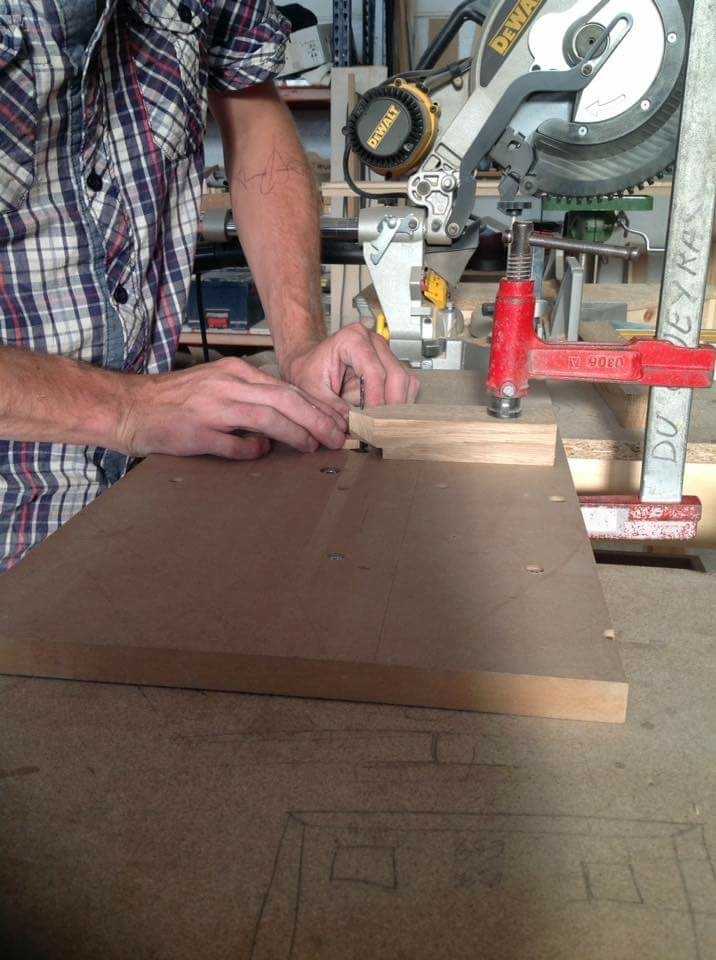

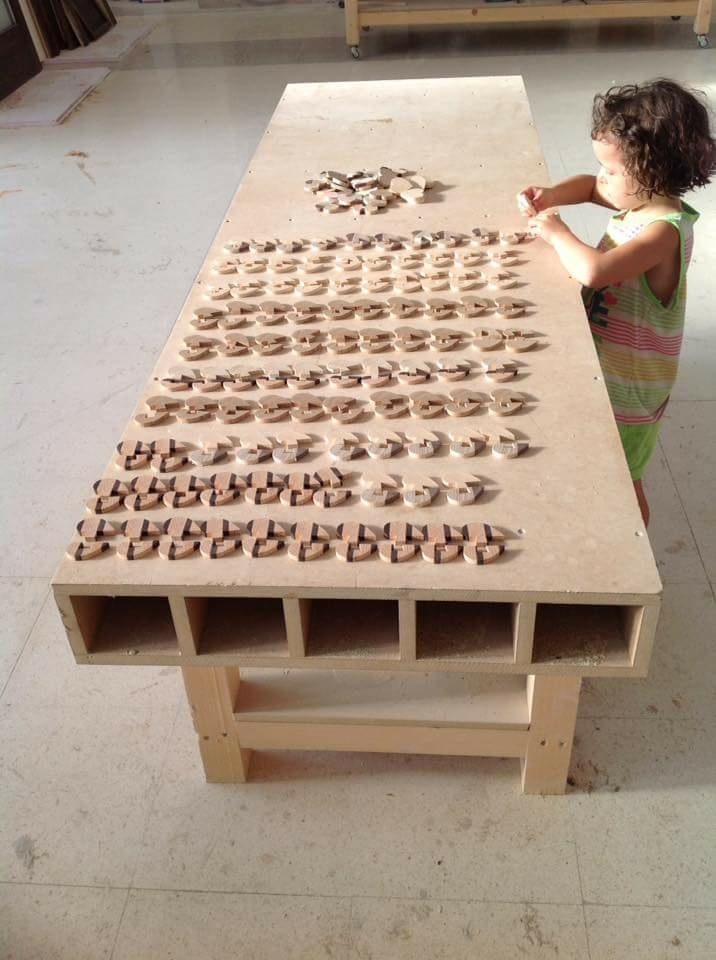

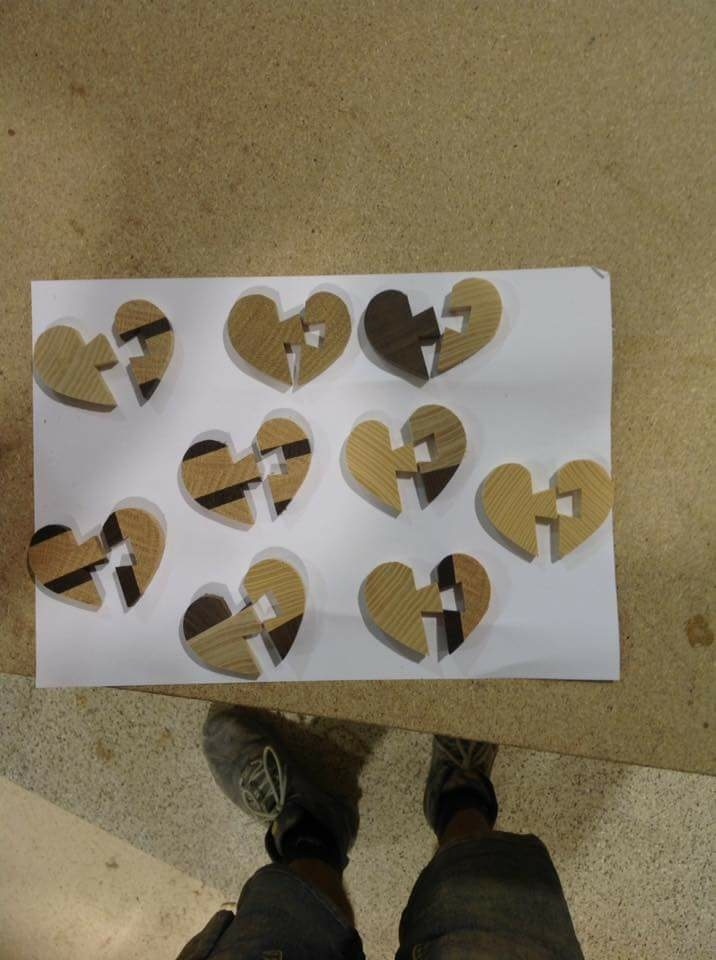

mini chanfrein à  L'INTÉRIEUR de chaque partie mâle et femelle. .. démontage triage des coeurs 1 par 1 sans les mélanger.  Avec une défonceuse montée sur table, une fraise  en pointe, et un guide maison avec une mèche de 2.5 ..   passage sur les 2 côtés de toutes les parties. ..   aaaaah le travail en série. 😀😀😀😀
  mais je tenais à marquer le joint de façon régulière et précise.

Publié Mis à jour

Partager

10 chanfrein extérieur

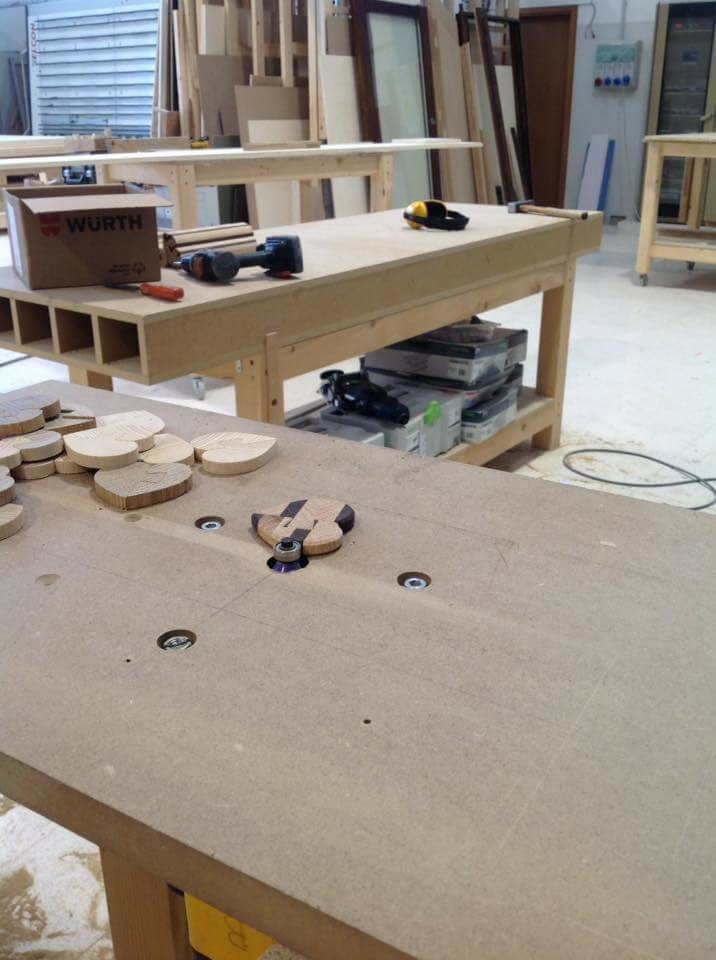

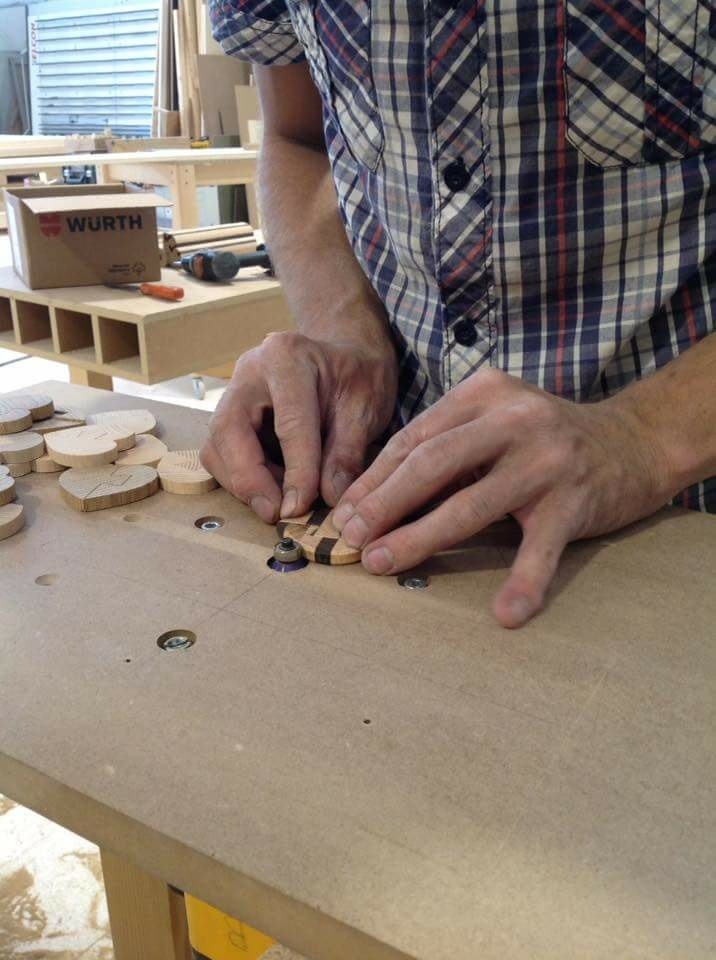

après remontage des coeurs, usinage du chanfrein extérieur avec une mèche à chanfrein et un roulement. .

Publié

Partager

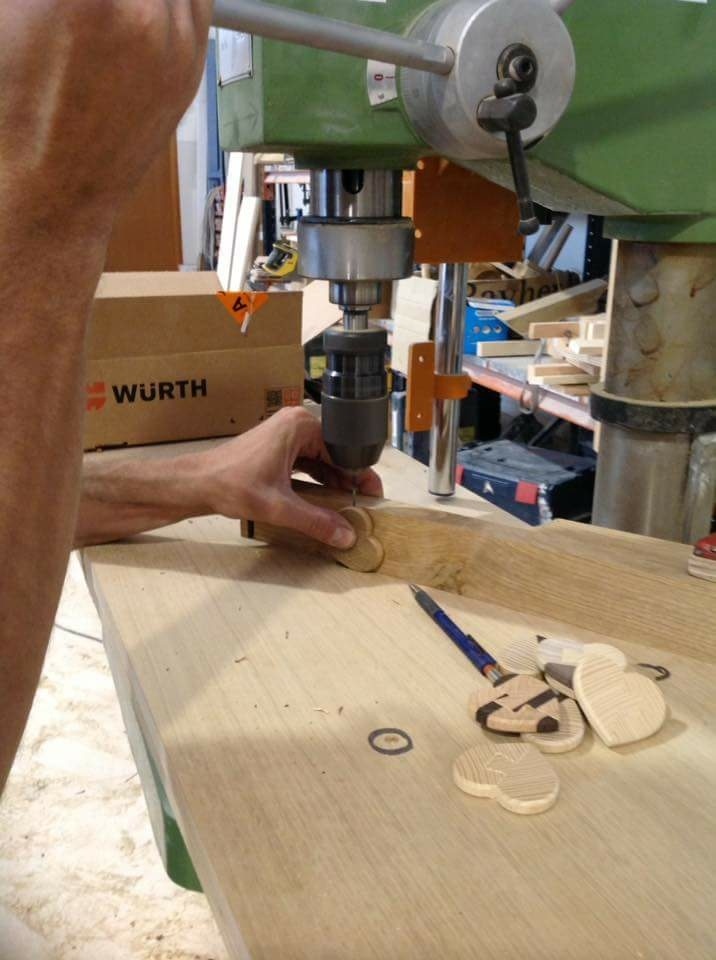

11 perçage, vissage

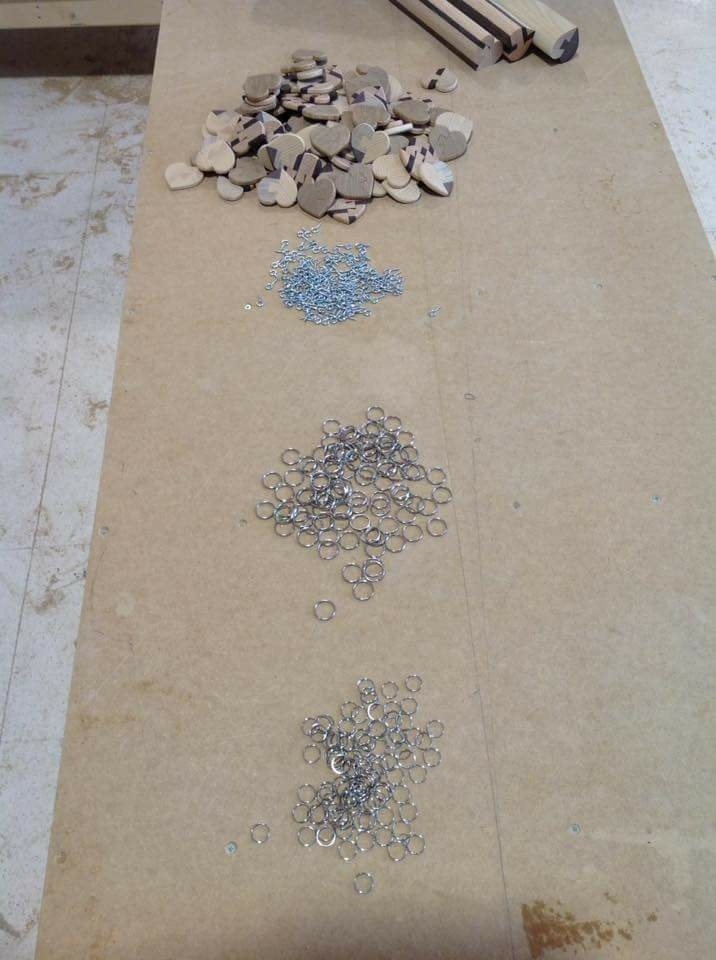

perçage pour visser les anneaux a la colonne

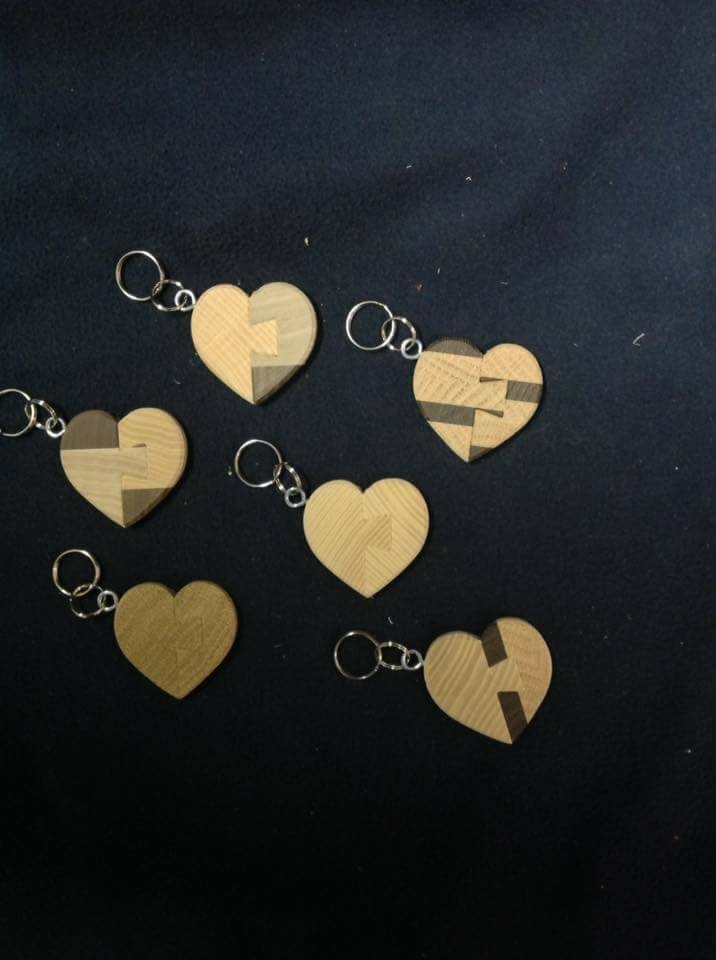

ENFIN après vissage des anneaux , et passage de tous les anneaux ..

Publié

Partager

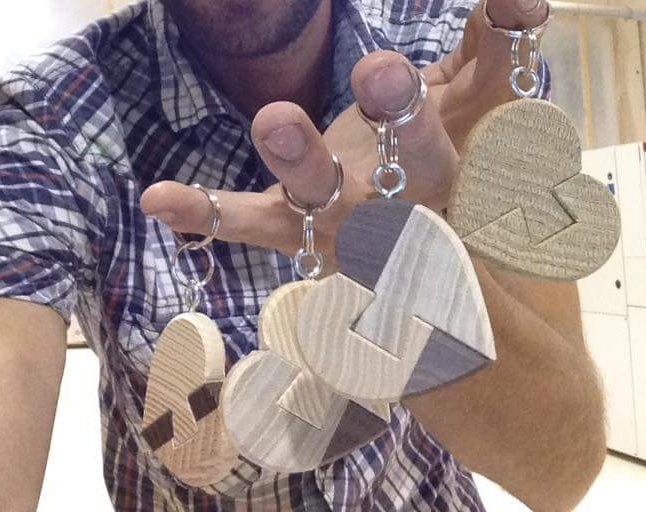

Conclusion

Encore une fois ma Patience fut essentiel pour maintenir une rigueur de précision jusqu'au bout , c'était très intéressant et mine de rien pas si simple... 😀😀😀

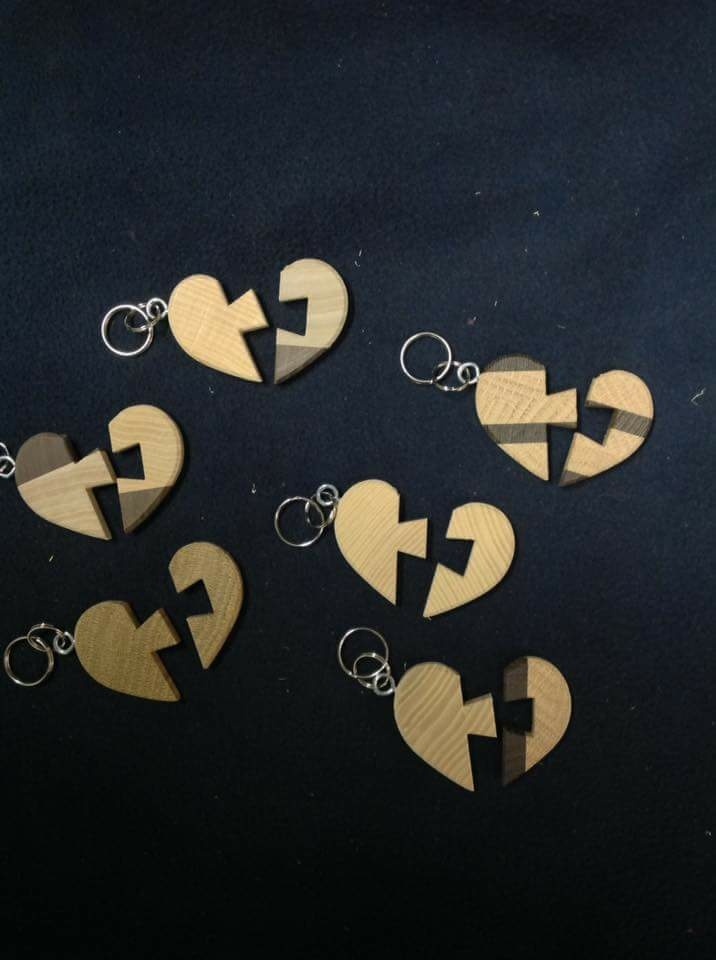

Maintenant libre à chacun(e) d'offrir ça moitié ❤❤❤❤💔💔

Bon copeaux a tous .!!
